デモ車Z1R1 ヘッド組み込み

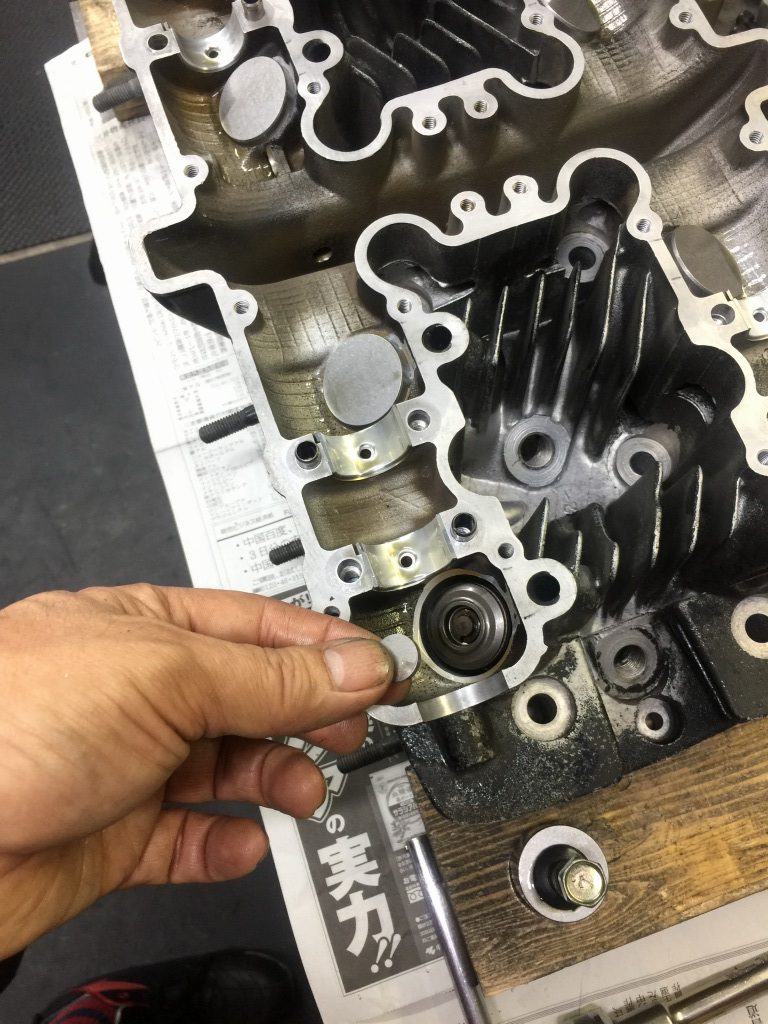

インナーシムなので、ヘッド単体で先にバルブクリアランスを調整しておきます。



リフト10ミリ以上のハイカムが組めるよう、強化バルブスプリングとインナーシムの組み合わせです。

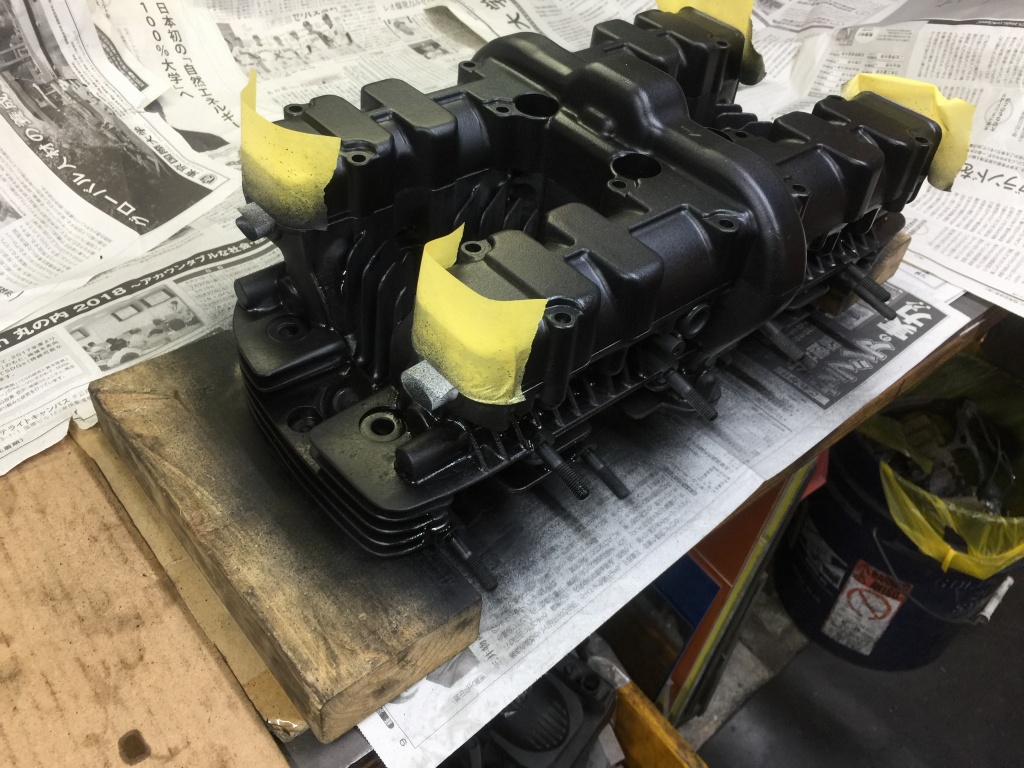

ヘッドもトップヒートで軽く塗装しておきます。

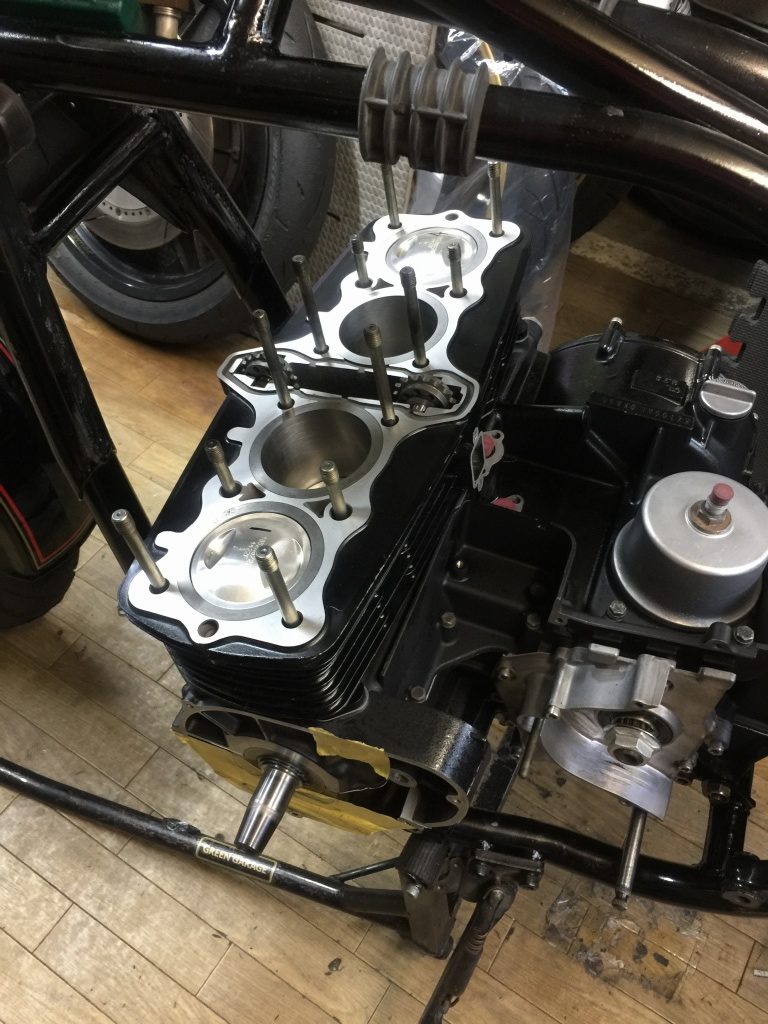

車体の方はシリンダーまで乗った状態でした。ピストンはワイセコのφ72ミリです。

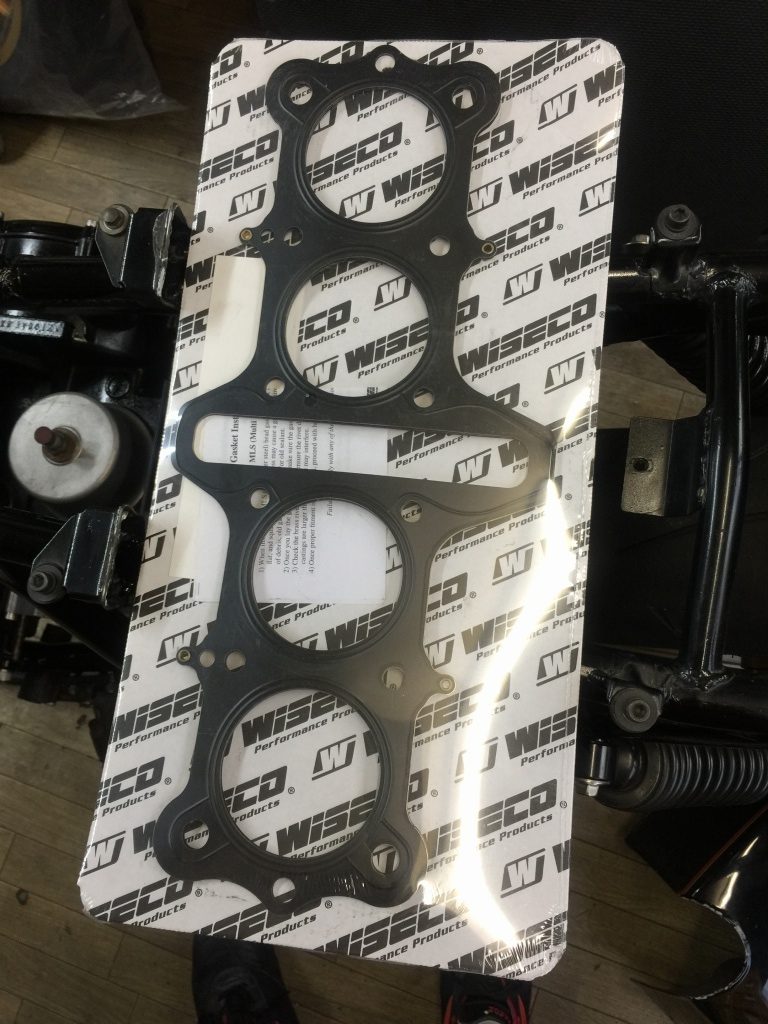

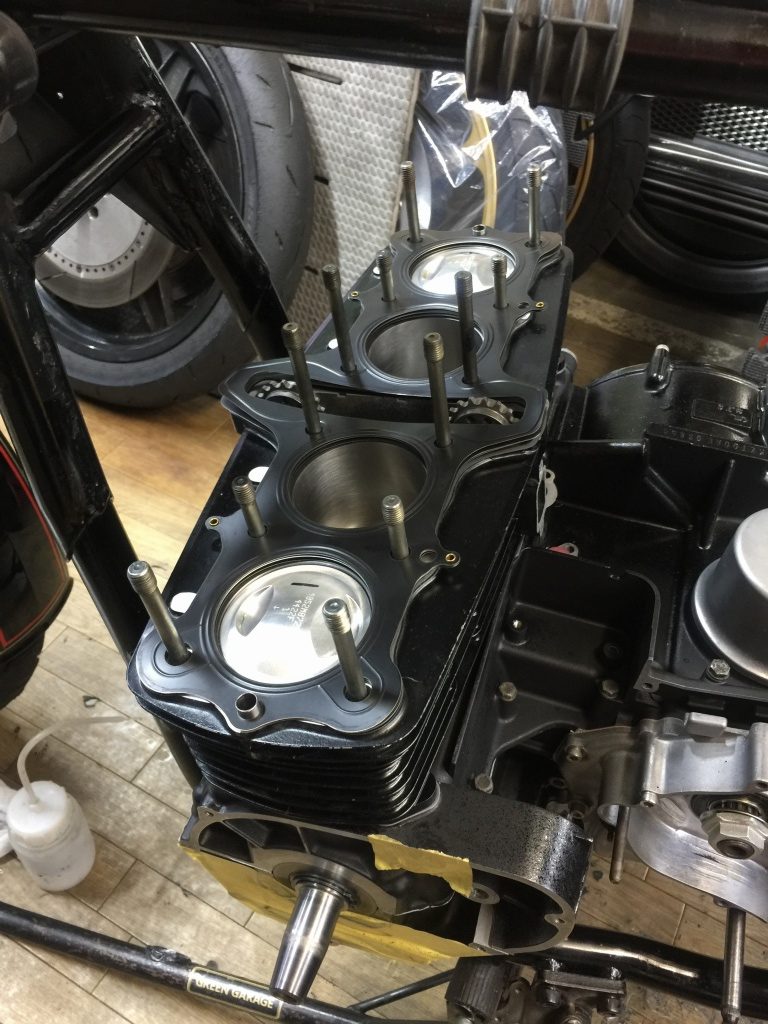

最新のワイセコピストンキットは、メタルのヘッドガスケットに変更されています。



カムチェーントンネルのOリングも使いません。



ヘッドを取り付けます。



カムを取り付けます。



カムはJ&JオリジナルスペックのWEBカムです。

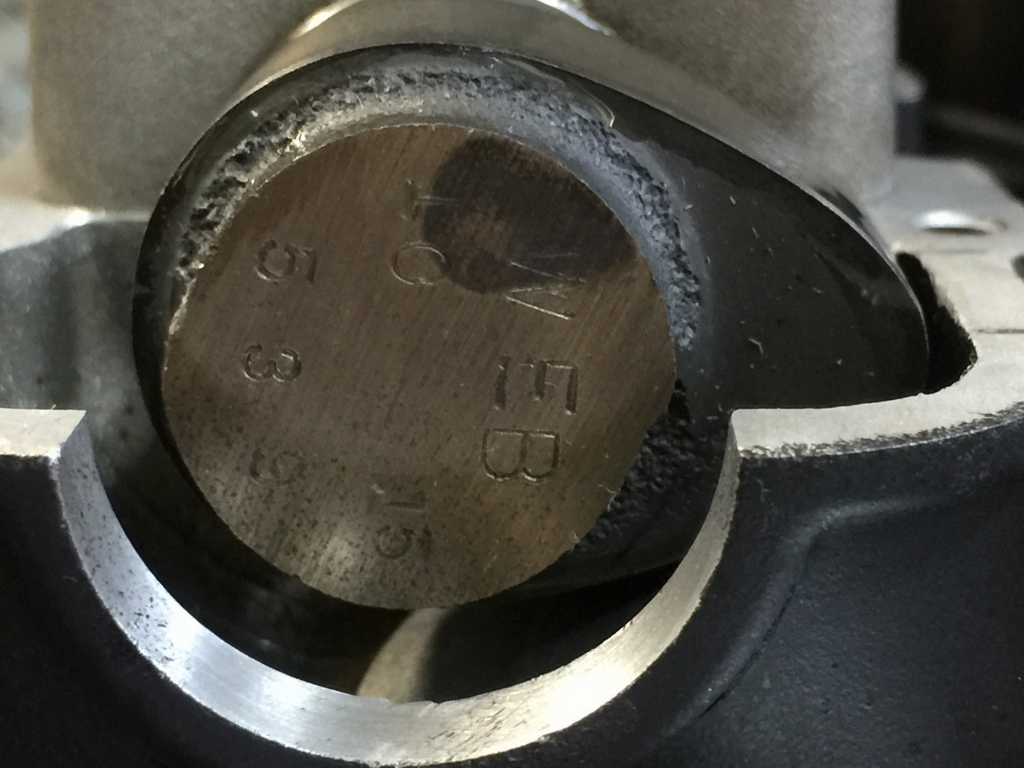

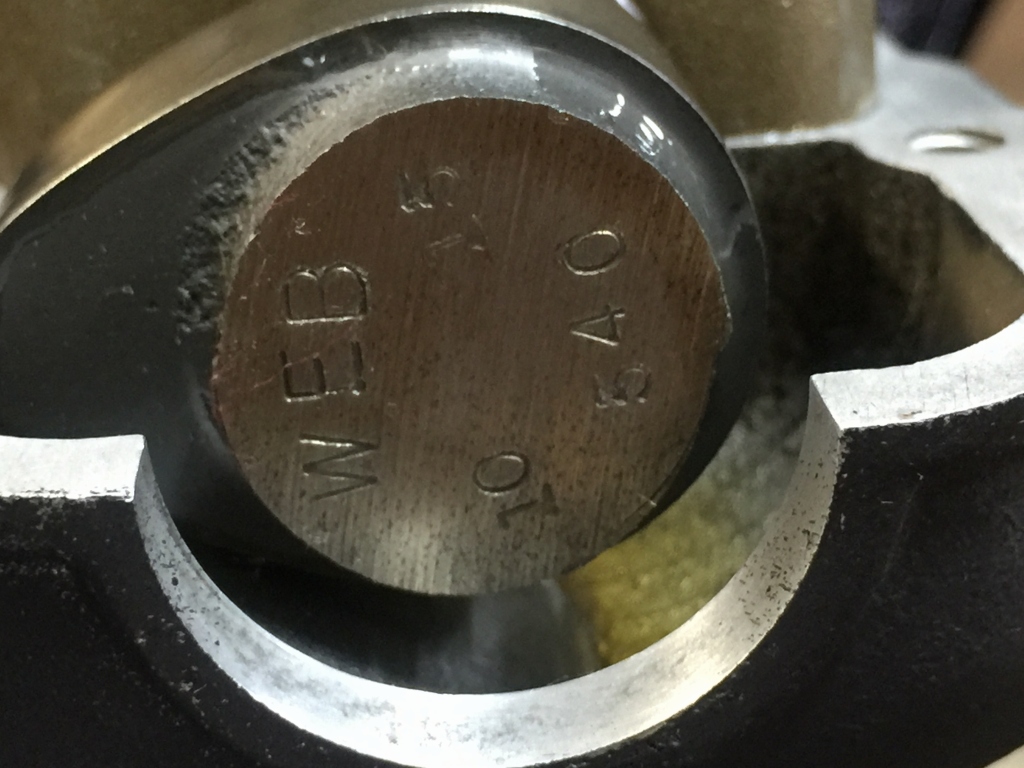

グラインドナンバーは539と540で、リフトは10ミリほど。

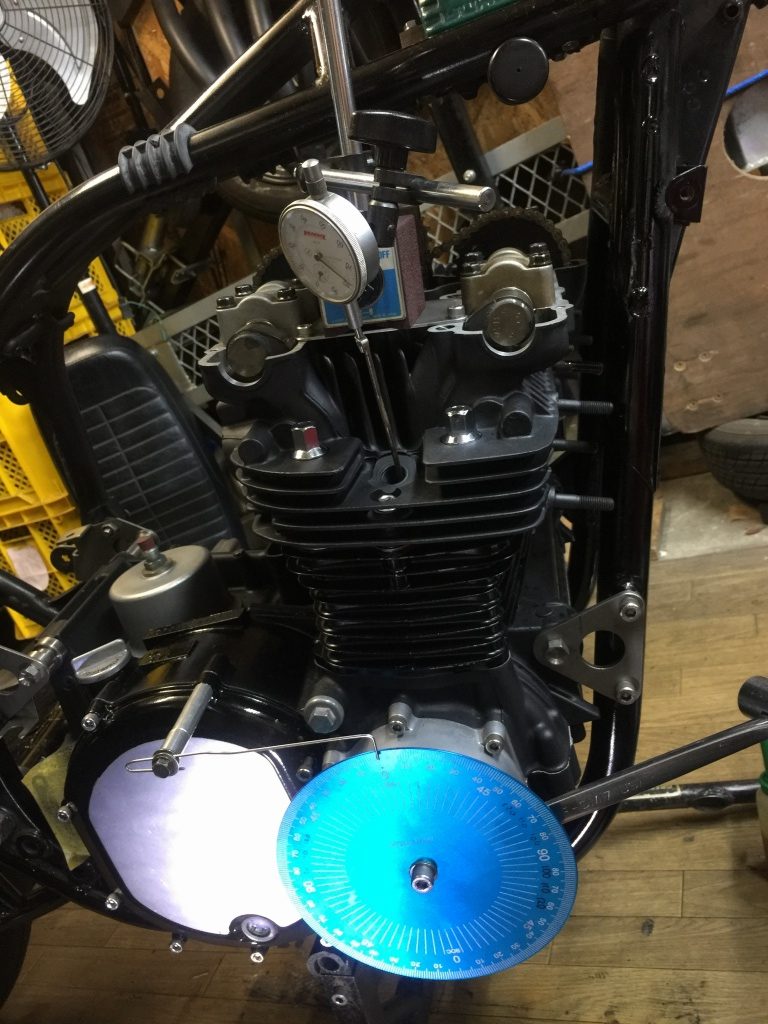

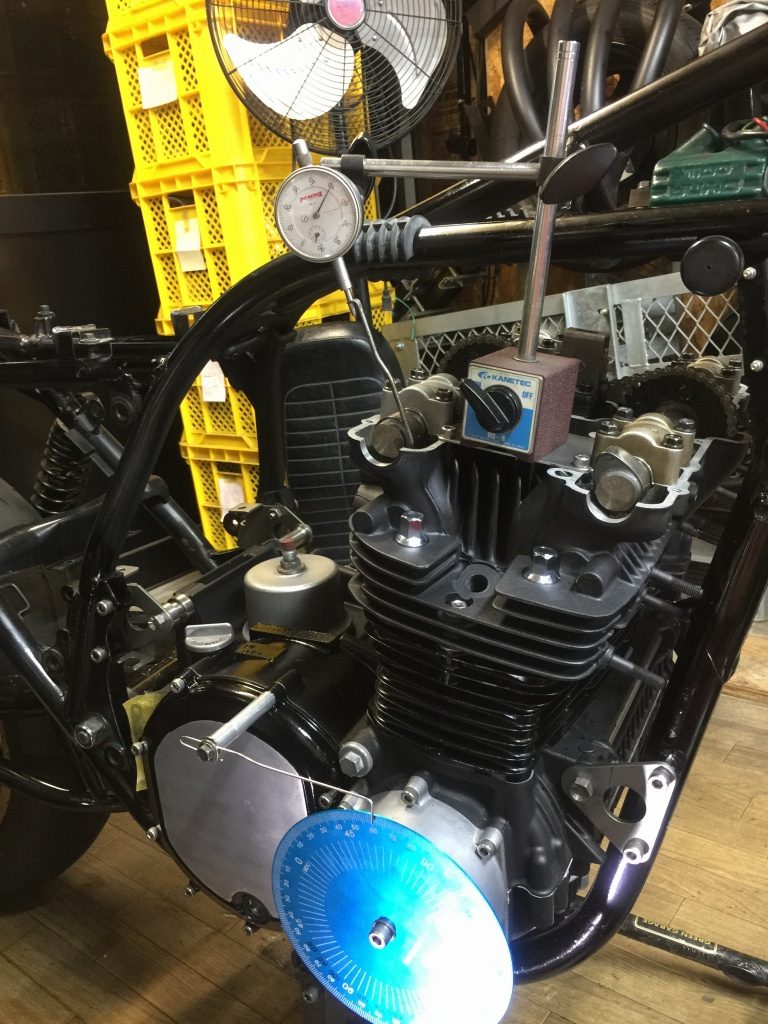

バルブタイミングを調整するので、先ず1番上死点を割り出します。

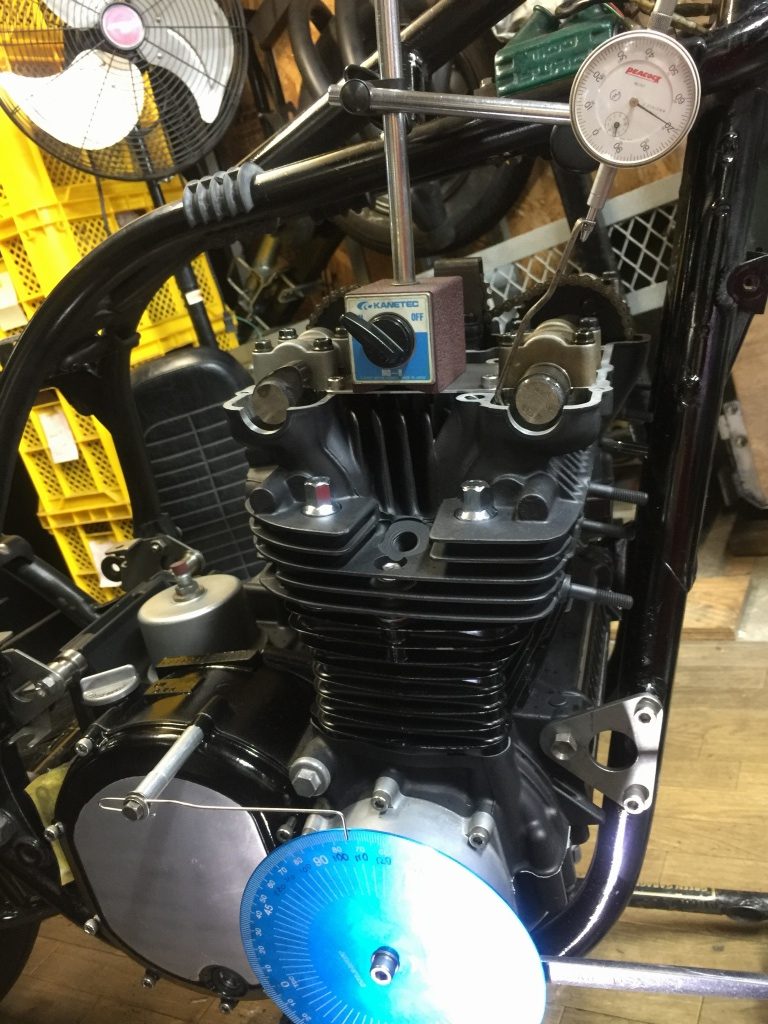

続いてエキゾーストカムタイミングを調整します。



続いてインテーク側も同様に。



ヘッドカバーを取り付けて、ようやくエンジン本体が完成しました。
