Z1100R K.N様 S1スイングアームの修理完了 左右エキセンハウジング交換

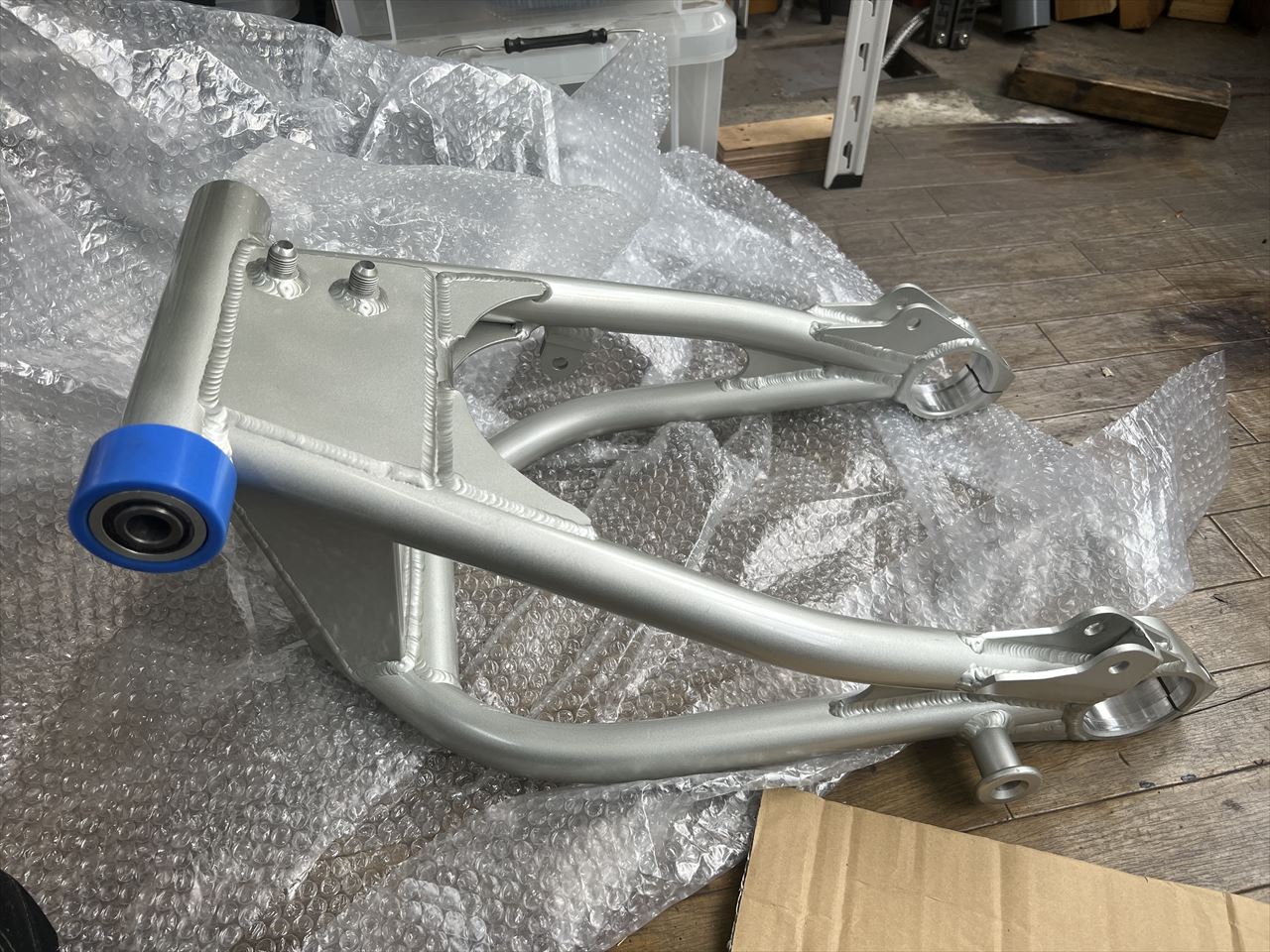

エキセンハウジングの修理が終わってから塗装を依頼し、2ヵ月経ってようやく完成しました。チェーンガードもローラータイプをナイロンで製作。お預かりしてからは約半年、長い間お待たせしました。

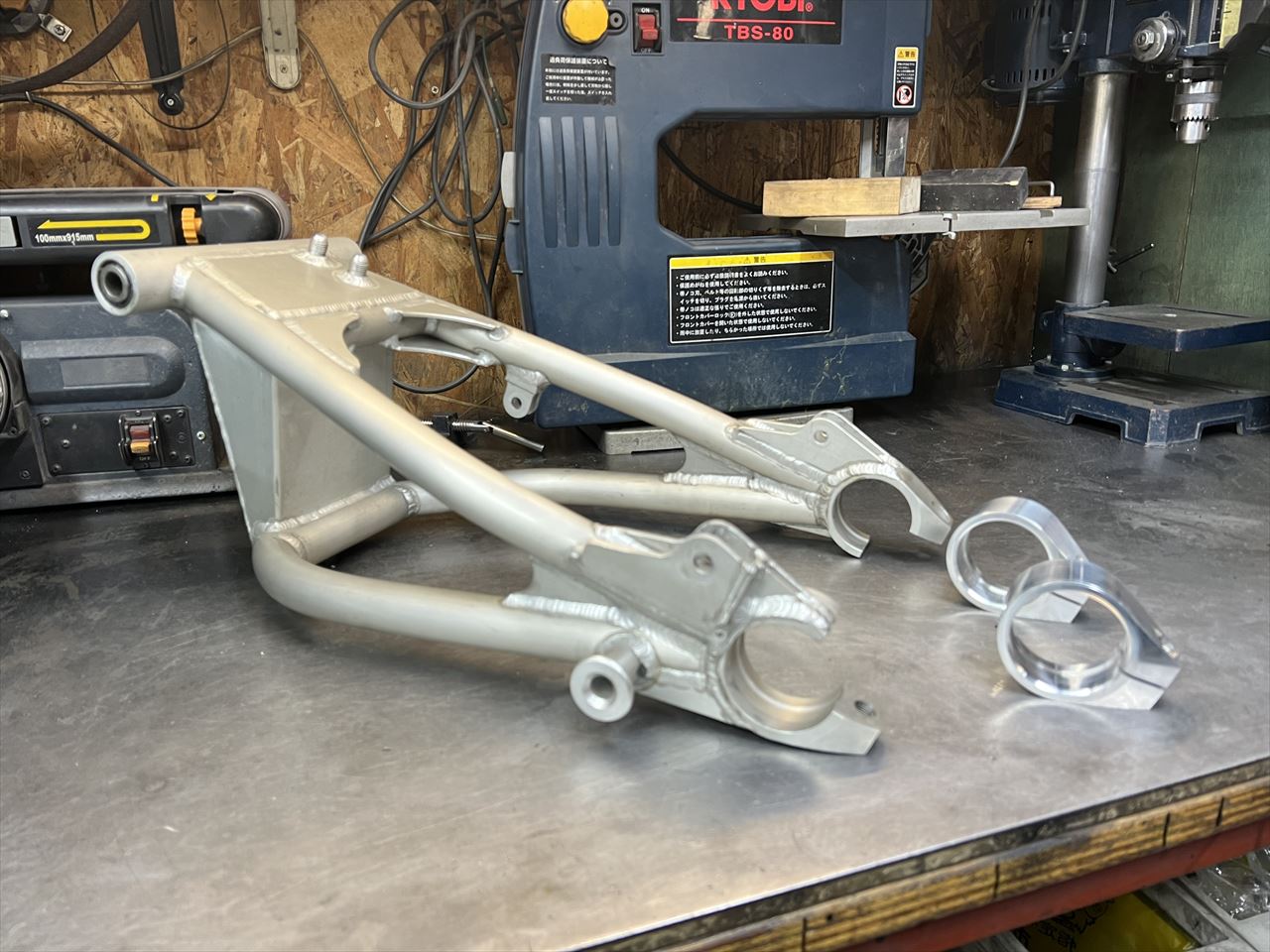

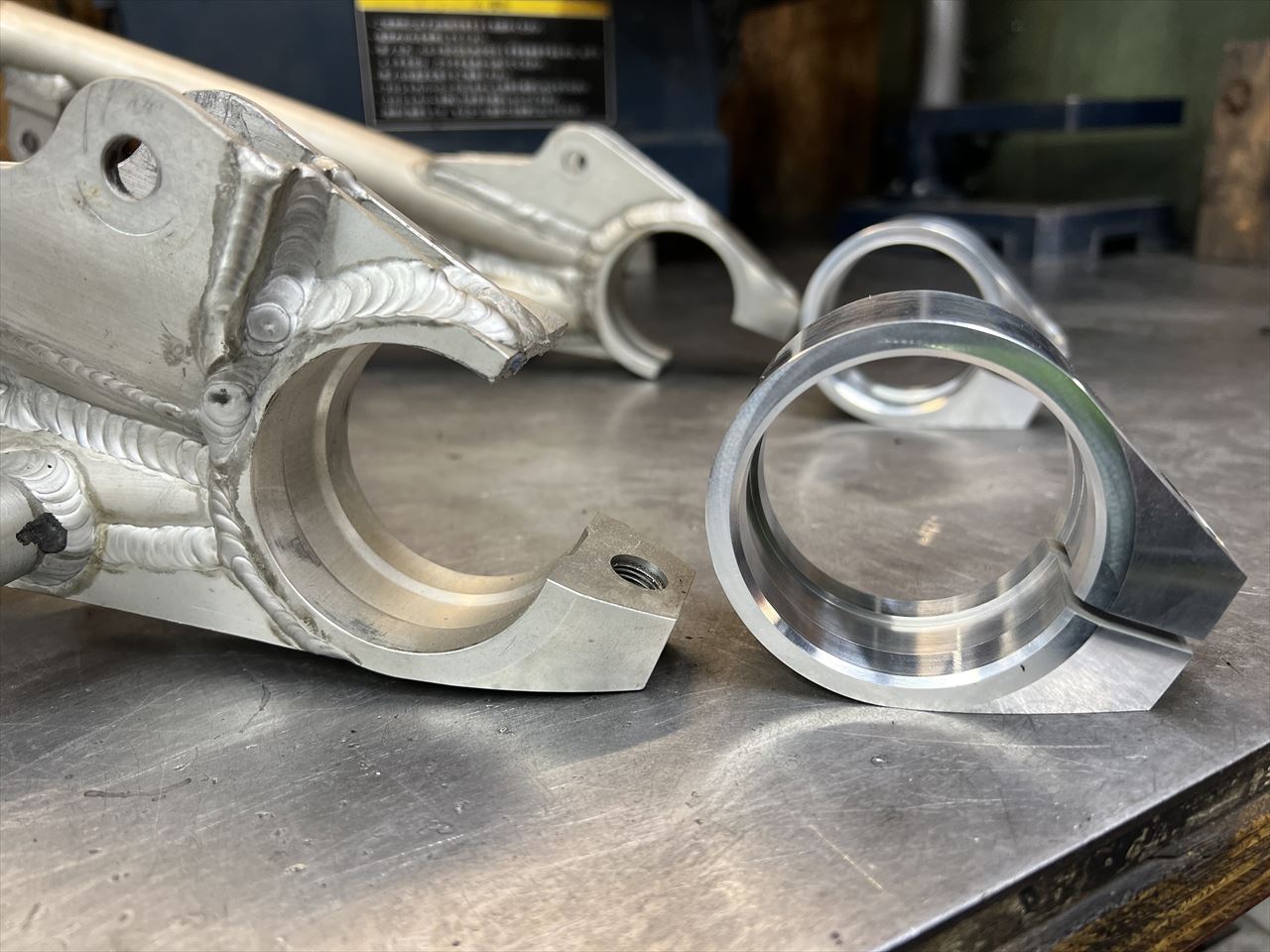

お預かりした時はこの状態です。左右のエキセンハウジングが割れていたので、7N01材から削り出したハウジングに交換して修理しました。

“Z1100R K.N様 S1スイングアームの修理完了 左右エキセンハウジング交換” の続きを読む

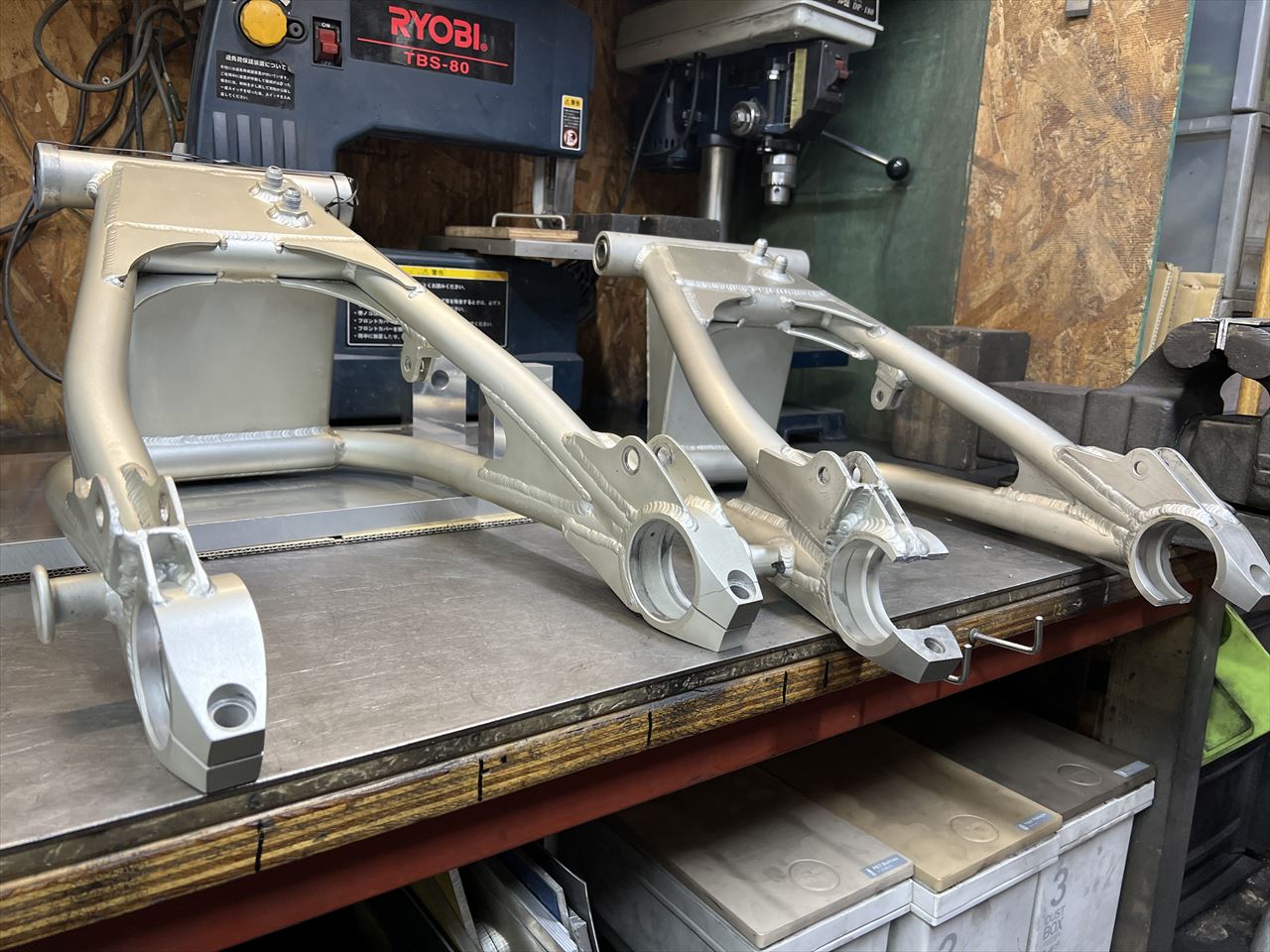

Z1100R K.N様 2本目S1スイングアームの修理 エキセントリックハウジング交換

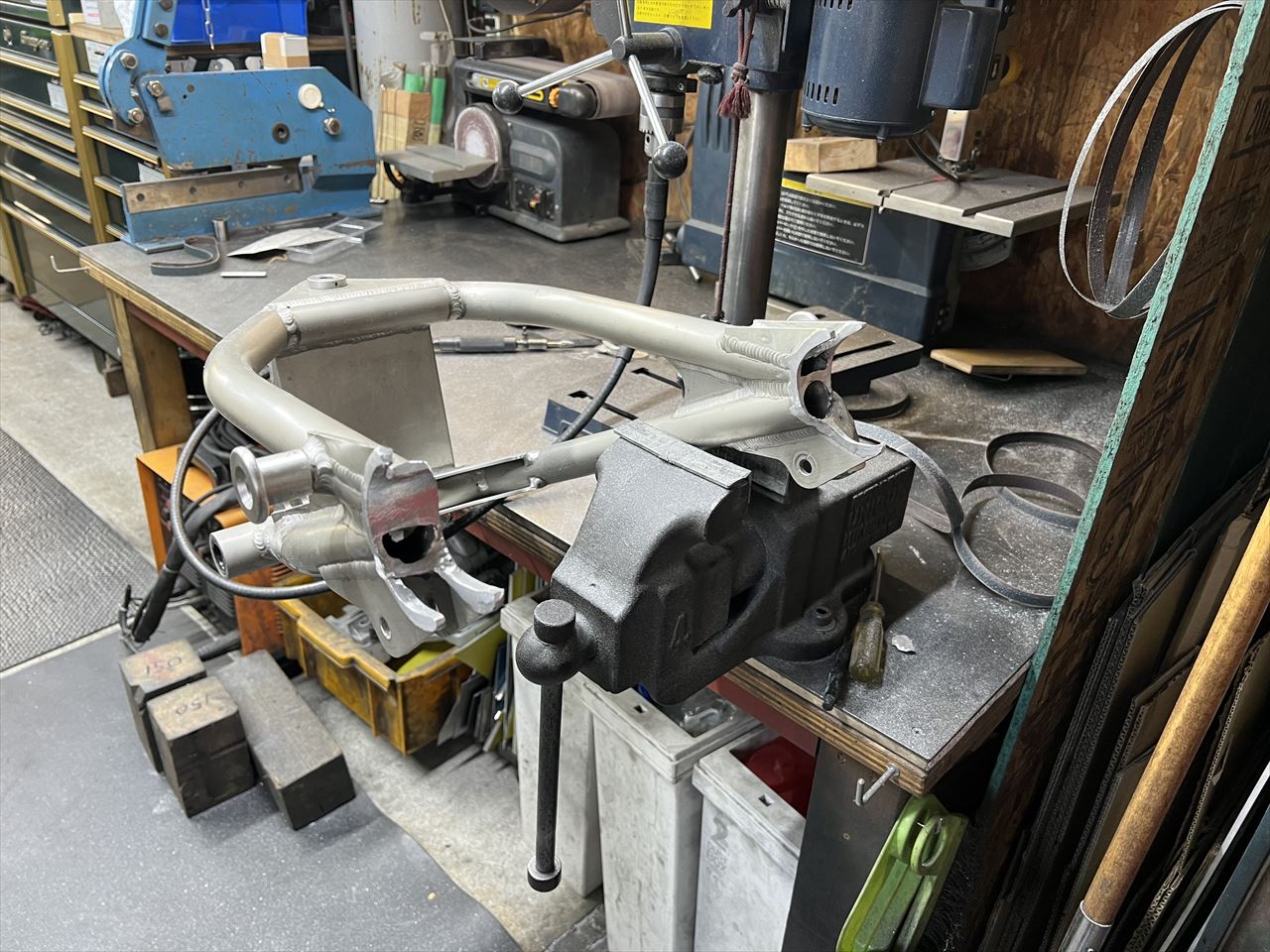

S1スイングアームお持ち込み2本目の修理です。こちらは左右のエキセンハウジングが割れてしまったとのこと。左右とも切り取って新しく作ったハウジングに交換します。



左右とも割れるのは構造的な問題でしょうか。フルコピーのS1スイングアームには散発的に見られる症状です。

“Z1100R K.N様 2本目S1スイングアームの修理 エキセントリックハウジング交換” の続きを読む

Z1100R K.N様 S1スイングアームの修理 エキセンハウジング交換 溶接編

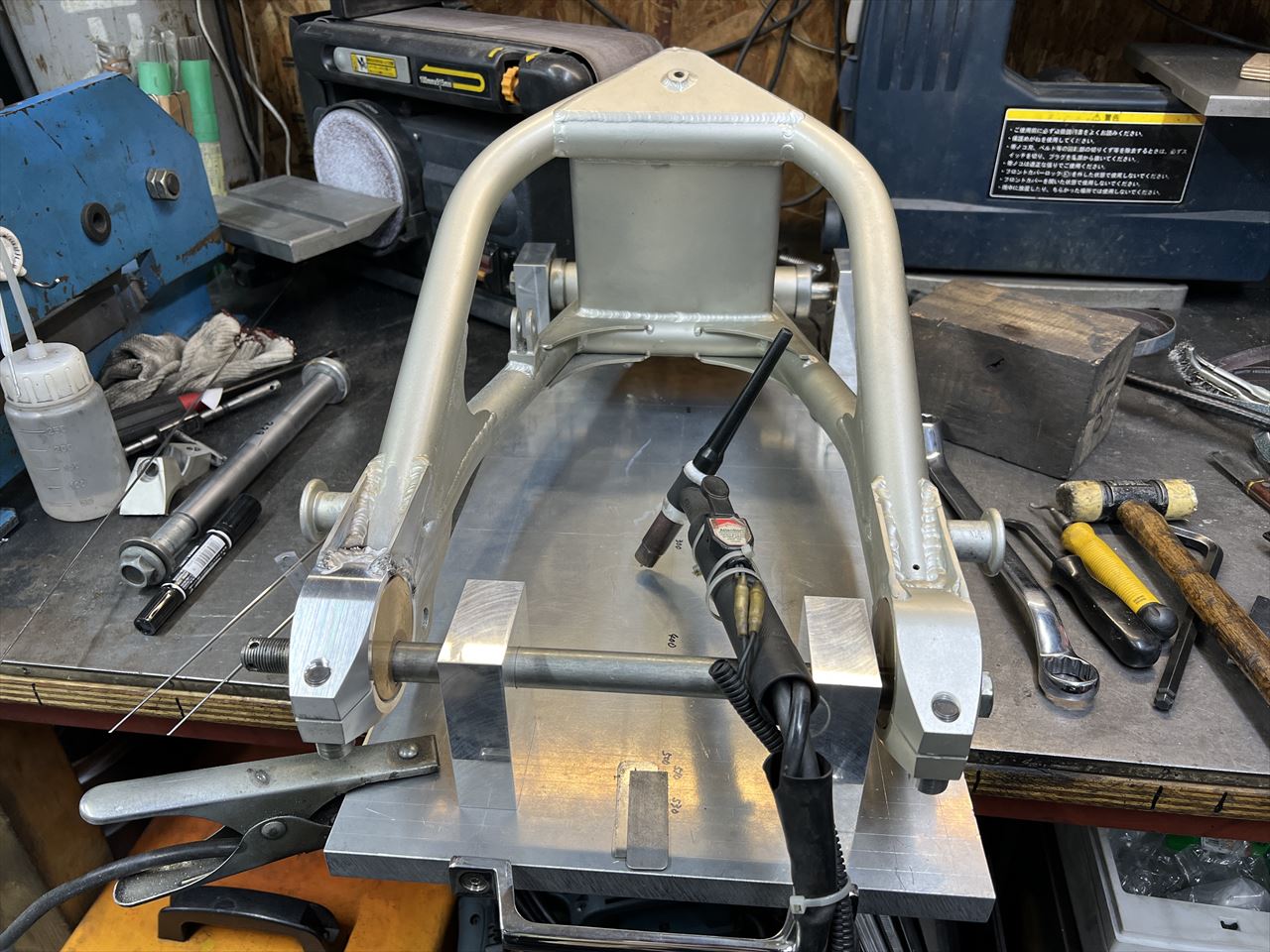

クラックの入ったエキセンハウジングを交換する作業の続きです。スイングアームを治具にセットし、削り出した交換用のハウジングを溶接します。先ずはハウジングの向きが左右同じになるよう切り欠きの高さで合わせます。

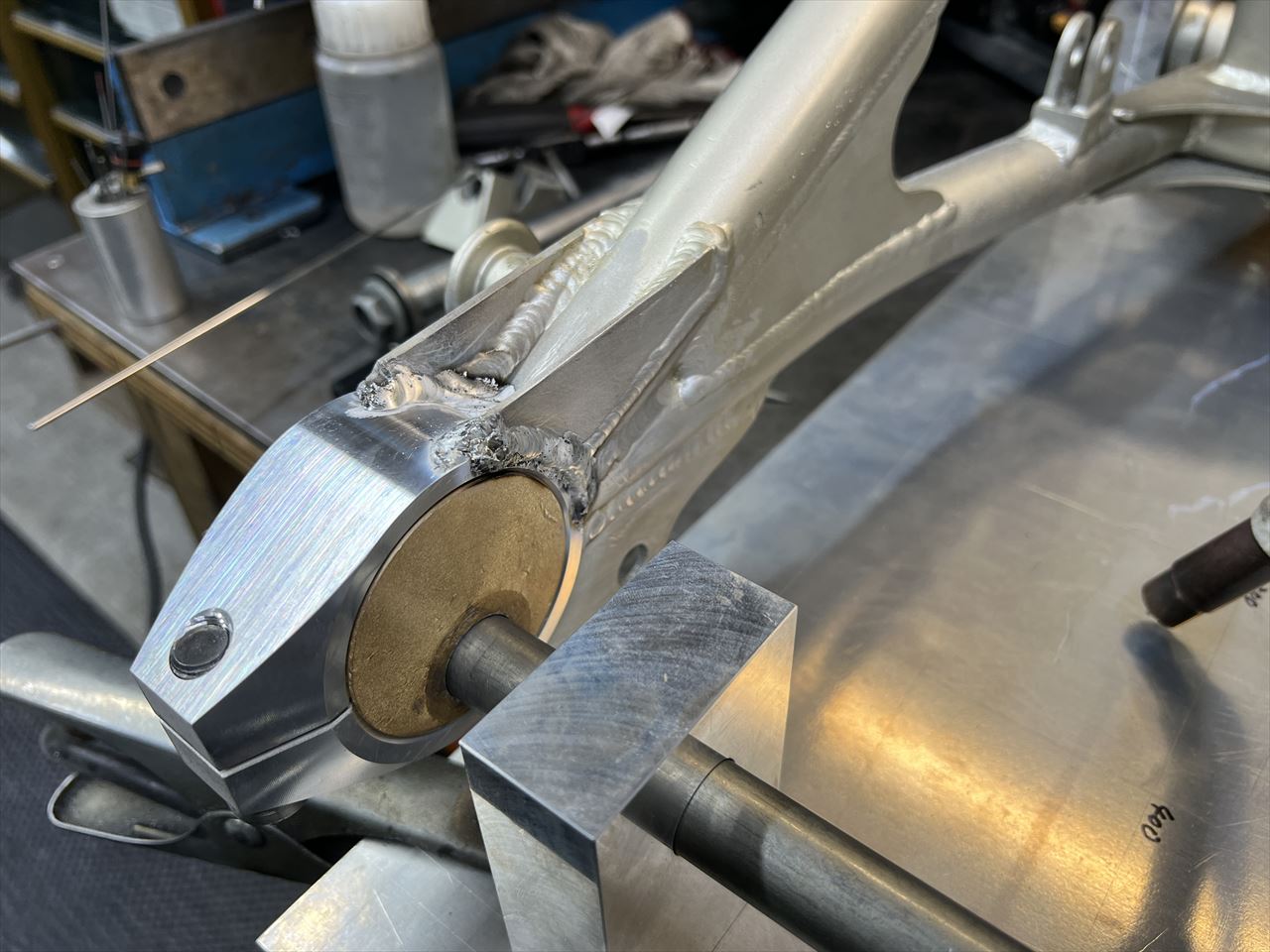

根元の方を点付けしながら余熱します。



位置を固定するために溶接トーチが届く範囲で何カ所か溶接します。
