Z1100B2 K.A様 ワークスS1仕様製作 スイングアーム完成

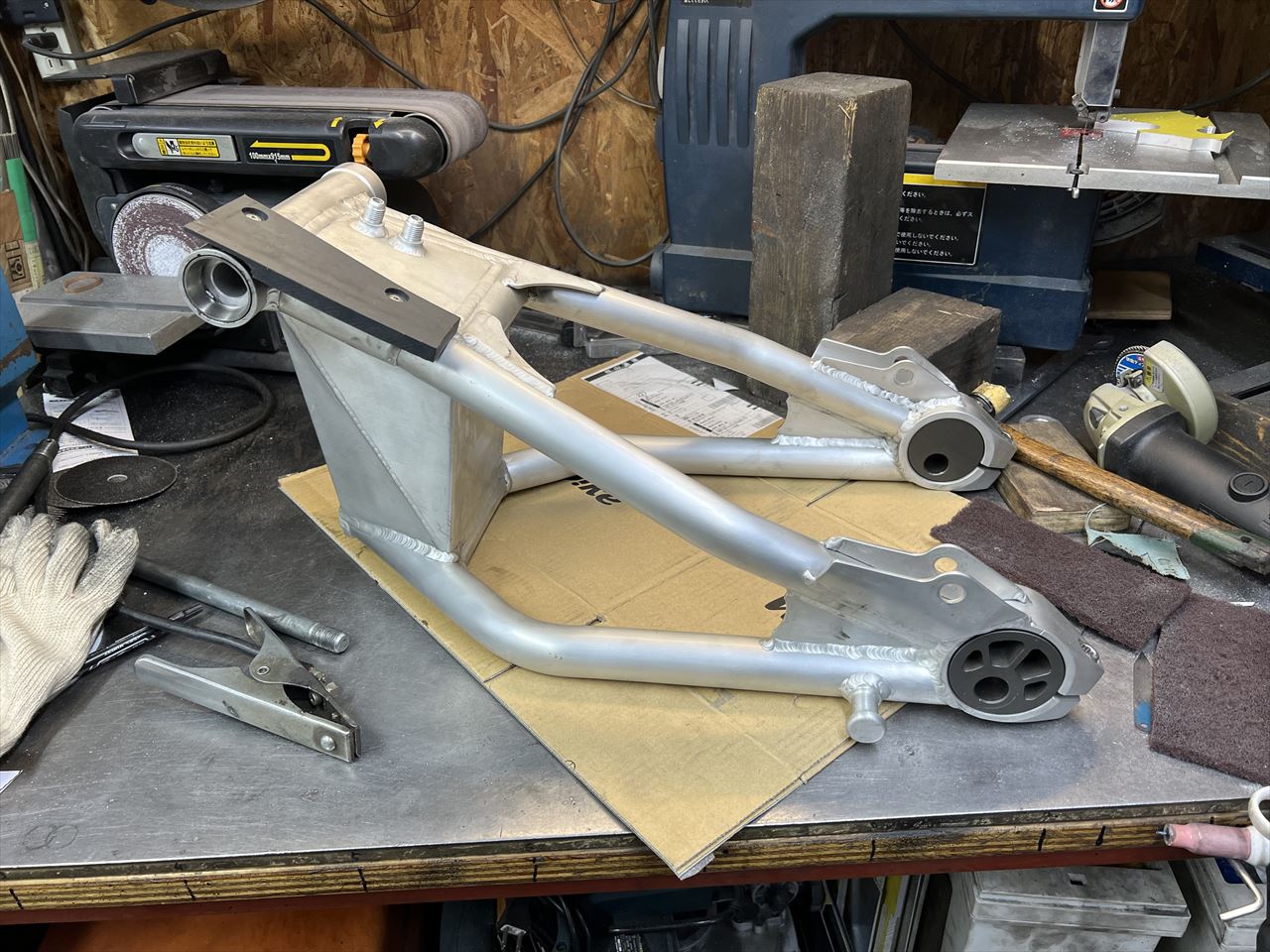

 エキセントリックのアルマイトが完成しました。これで今回の作業は完了です。



裏側はこんな感じ。標準のエキセンに対し、このスイングアーム用に合わせて寸法をアレンジしています。スイングアームは、スタンドフックをS1同形状に変更。

“Z1100B2 K.A様 ワークスS1仕様製作 スイングアーム完成” の続きを読む

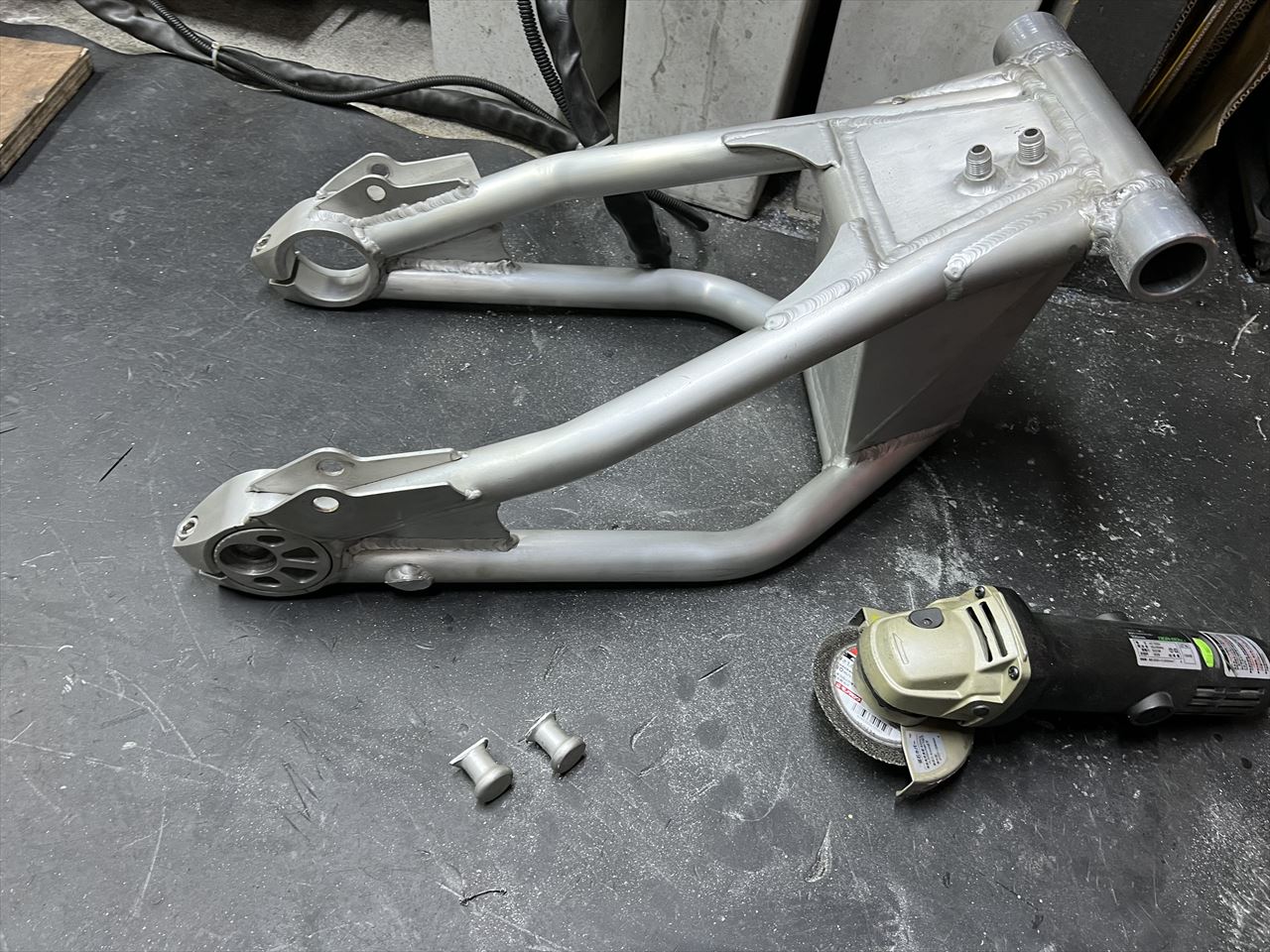

Z1100B2 K.A様 修理と改造中のS1スイングアームがほぼ完成しました

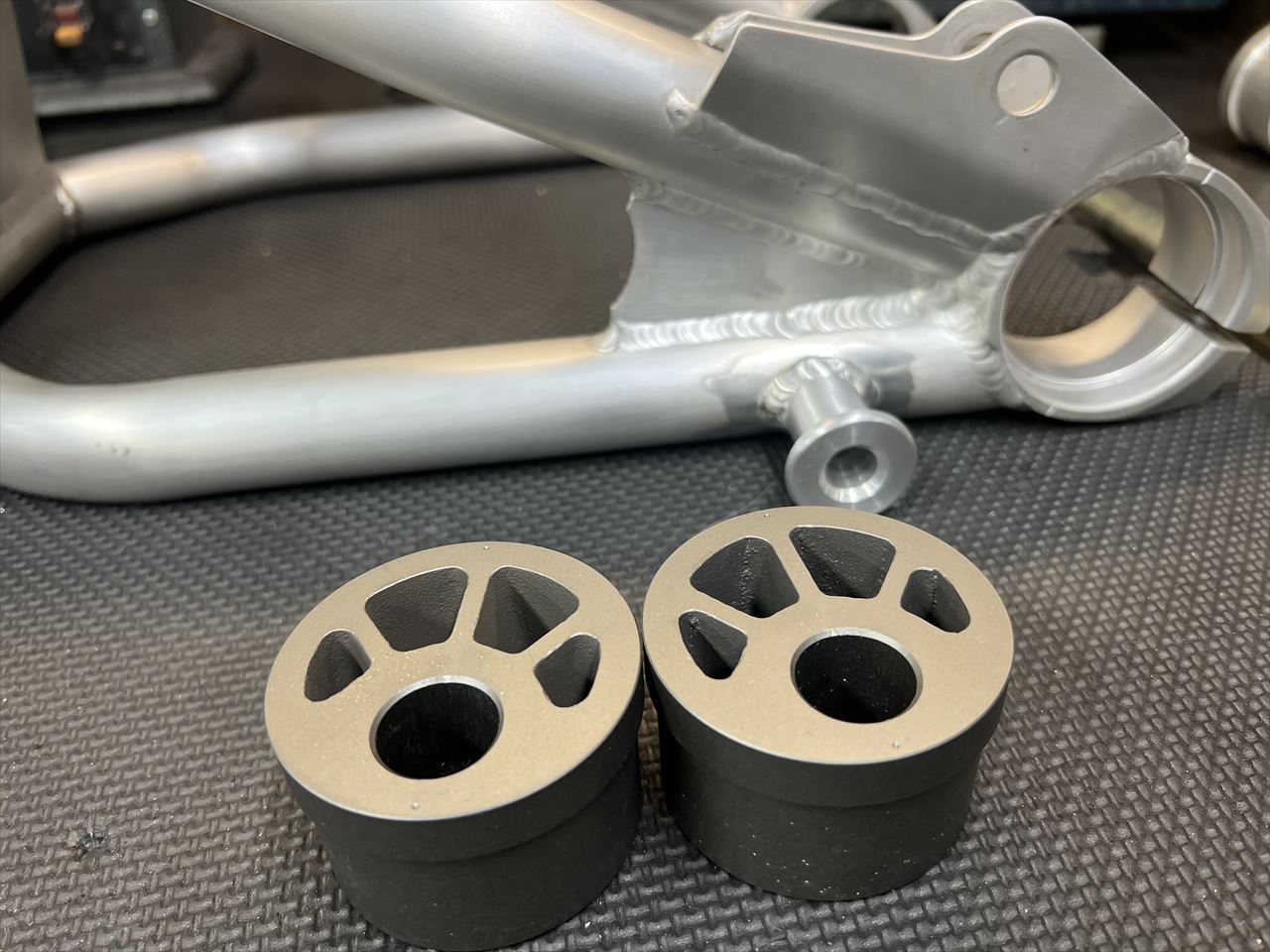

修理と改造中のS1スイングアーム、このスイングアームに合わせたエキセントリックがようやく完成し、残すはそのエキセンのアルマイトのみとなりました。エキセントリックを特注したのは、エンドの左右ゆがみが大きく、通常の貫通シャフト式だとシャフトが通せなかったのと、ハウジングの幅が手持ちのエキセンより広かったため、今回は特注製作となりました。



去年の11月にお預かりした時はこんな感じ。テーパーローラーベアリングのピボットは、ハウジングが広がってアウターレースがガタガタでした。

“Z1100B2 K.A様 修理と改造中のS1スイングアームがほぼ完成しました” の続きを読む

Z1100B2 K.A様 ワークスS1仕様 S1スイングアームのピボット交換修理



ピボットのテーパーベアリングハウジングが広がって使えなくなったワンオフのS1スイングアームでしたが、ピボットべリングハウジングを作り変えてニードルローラータイプに改造して修理します。既にピボットべリング部分は前回までに削除済みです。

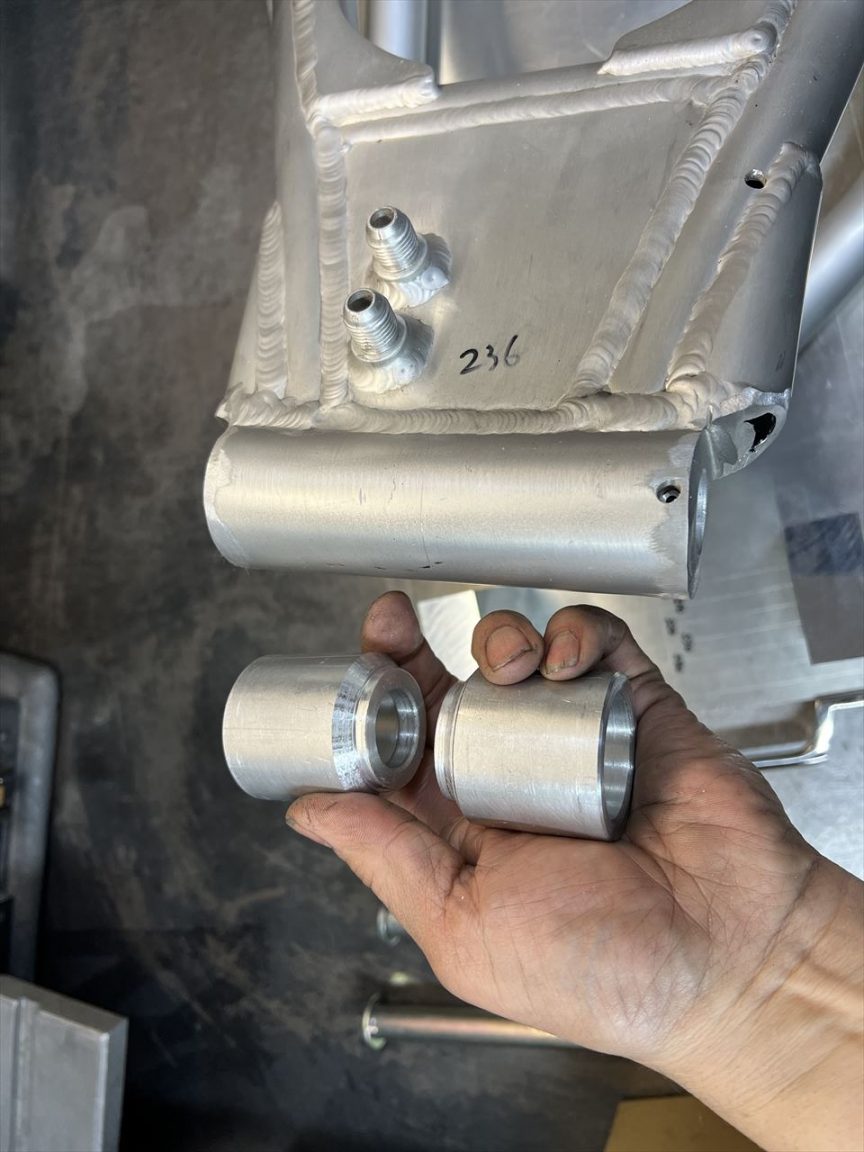

新しく製作したニードルローラーベアリング用のはハウジングです。これを両端に溶接します。

“Z1100B2 K.A様 ワークスS1仕様 S1スイングアームのピボット交換修理” の続きを読む

Z1100GP K.A様 S1スイングアームの修理 ピボットベアリング部の削除

 ピボットベアリングのアウターレースがガタガタに緩んでいるので修理します。



現在はテーパーローラーベアリングが使われていますが、破損したハウジング部分を一旦削除しオーソドックスなニードルローラーベアリング式に変更します。

“Z1100GP K.A様 S1スイングアームの修理 ピボットベアリング部の削除” の続きを読む
