Z1000R1 M.N様 メインハーネス改造

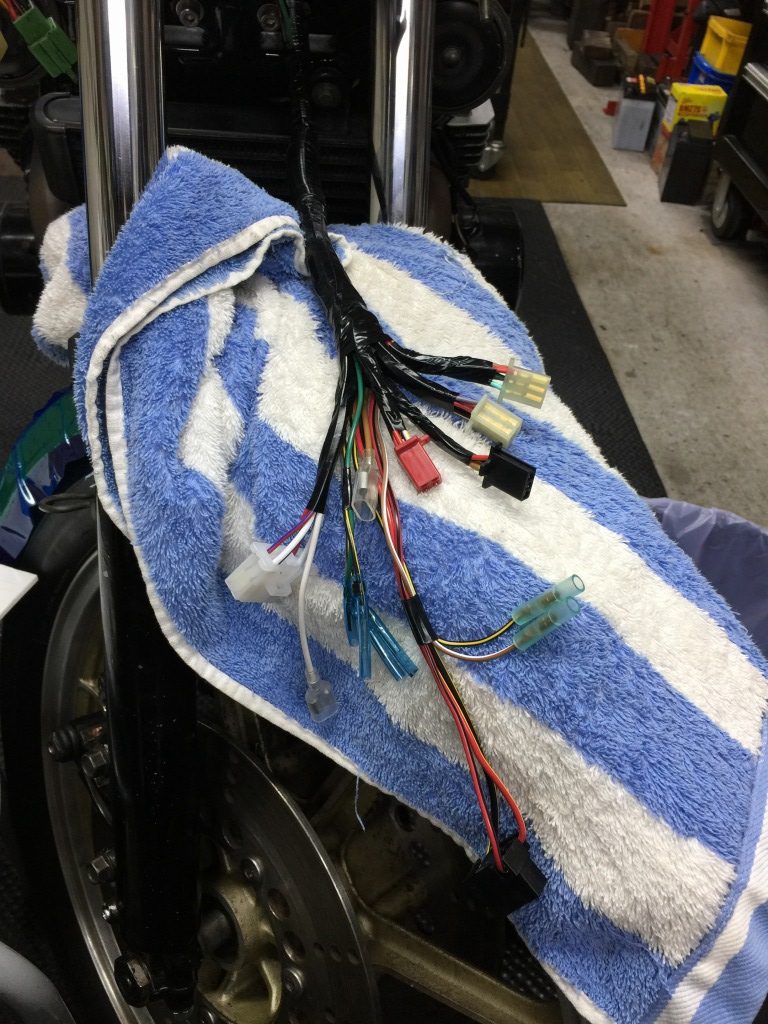

メインハーネスをZ1000-R2用純正新品に交換します。

R2は角メーターなので、丸メーターのR1への改修個所は主にメーター周りです。

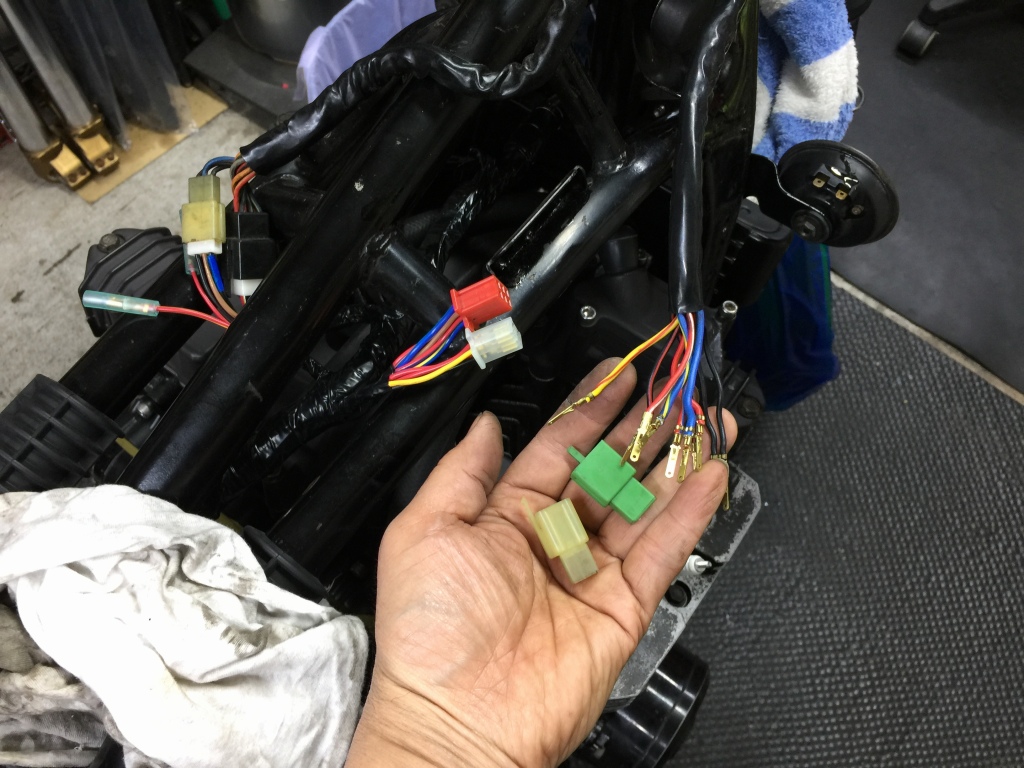

イグニッションスイッチも配線が異なるので、メーターと合わせて5か所のカプラーを改造して作っていきます。

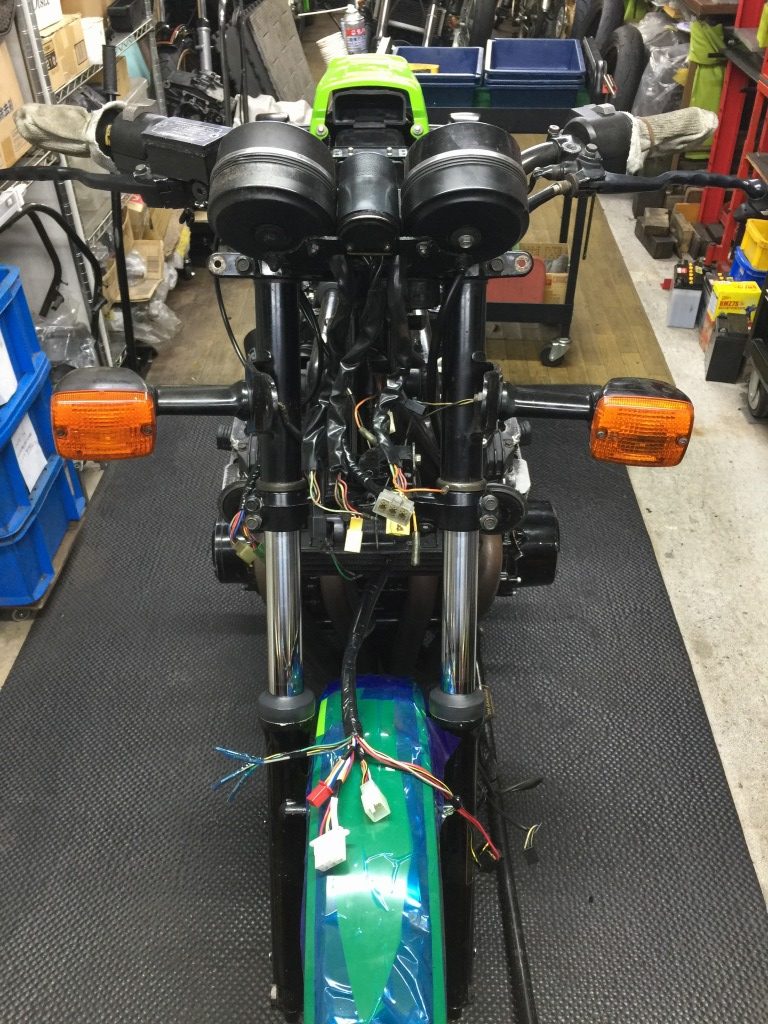

今回は、メーター側は変更せずに、メインハーネス側で合わせます。

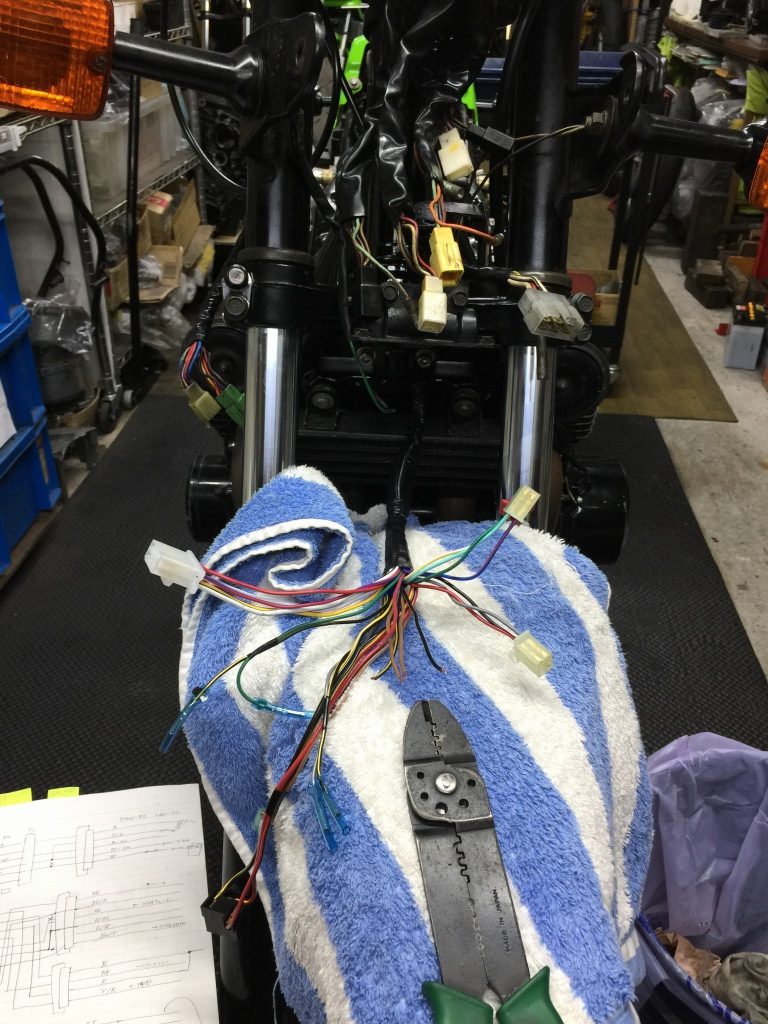

改造後はこちら。サブメーター用の電源なども一緒に取り出してあります。



右のハンドルスイッチのハーネスも改修の必要がありました。

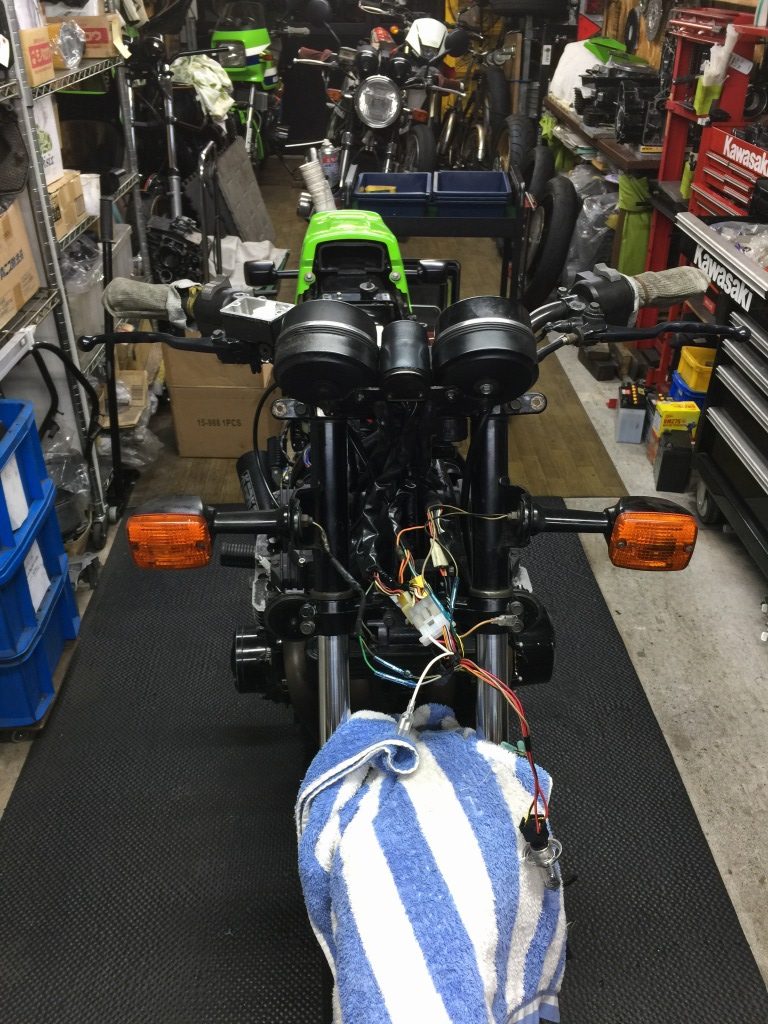

一通りの改造が済んだら、ハーネスを接続して動作の確認をします。

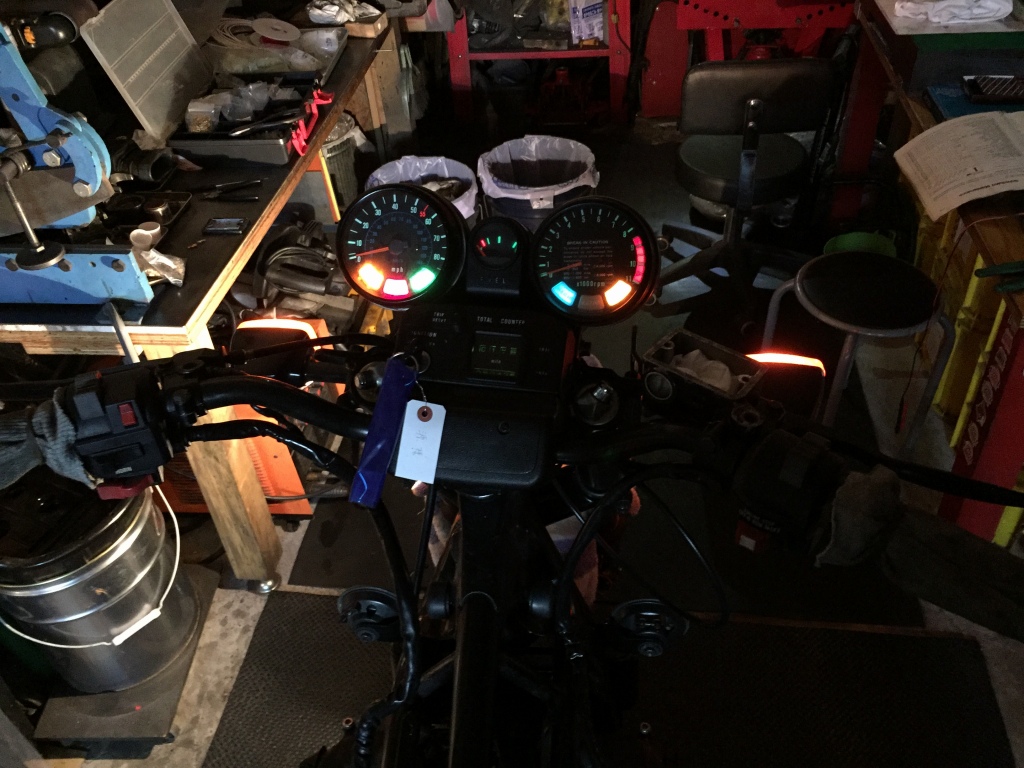

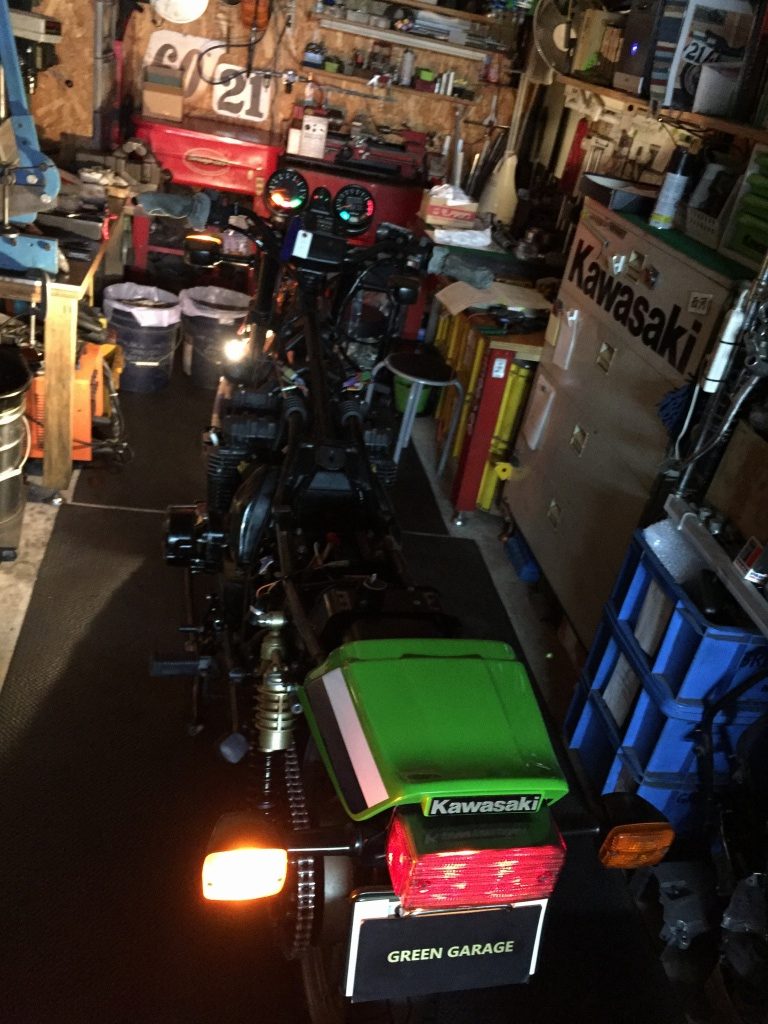

灯火類とスターターは問題ありません。
