メインハーネスを新品に交換します。
使用するのは今でも買えるZ1000R2用の純正品です。
部品番号は26001-1511です。

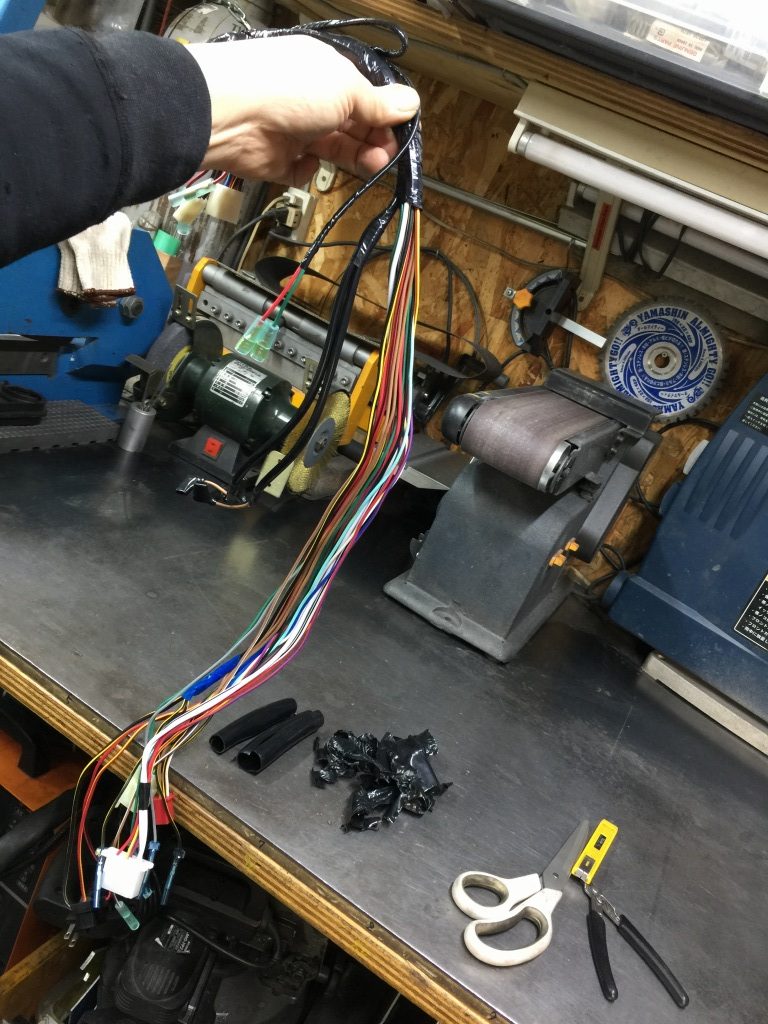

先ずは、前側1/3位の被覆を剥がします。

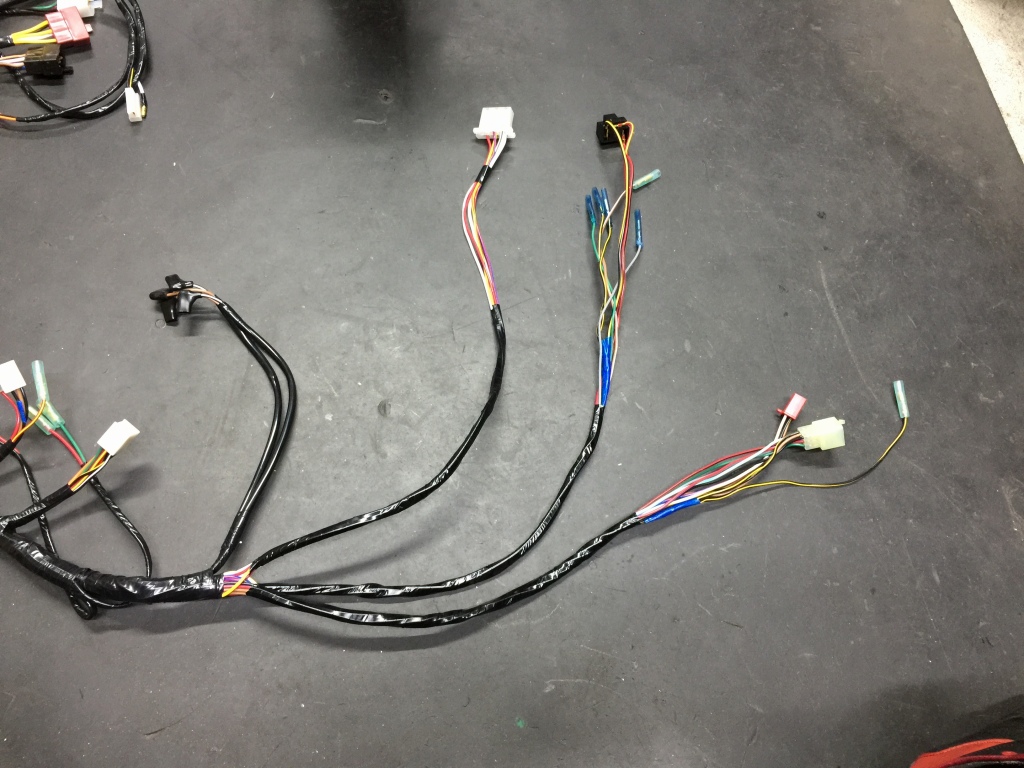

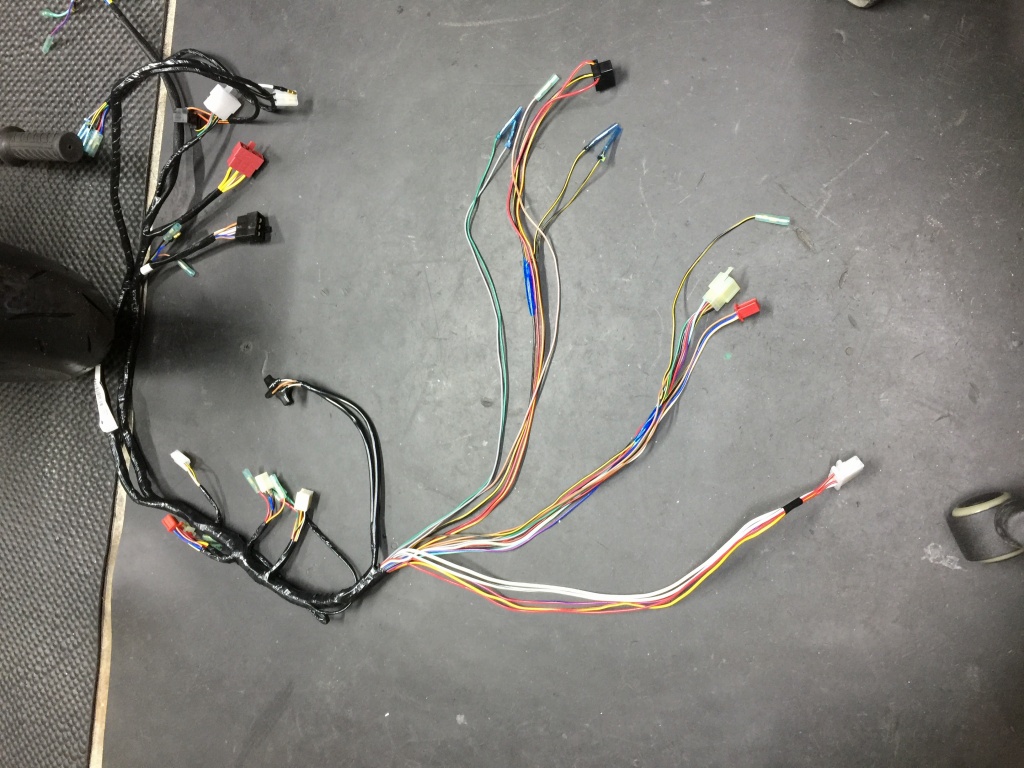

大きく3本に分けます。
それぞれをテーピングします。
Z1000R2は角メーターなので、丸メーター用にカプラーを改造します。
その際、ヘッドライトケース内をスリムにするため、使用するカプラーは可能な範囲で小型化します。

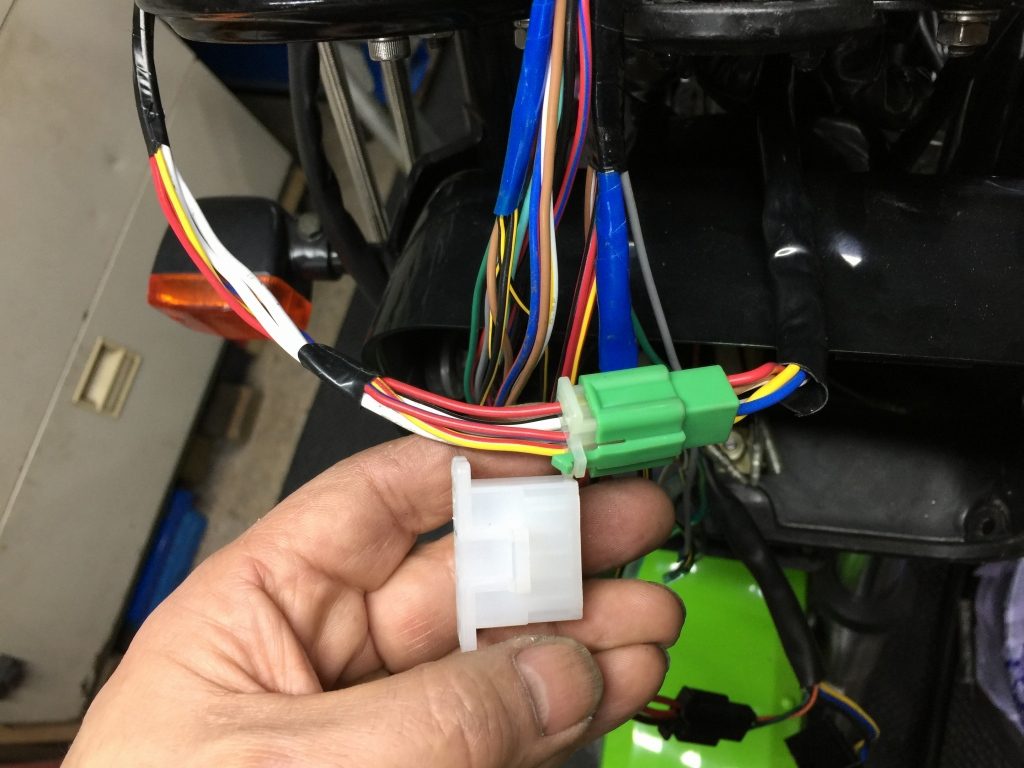

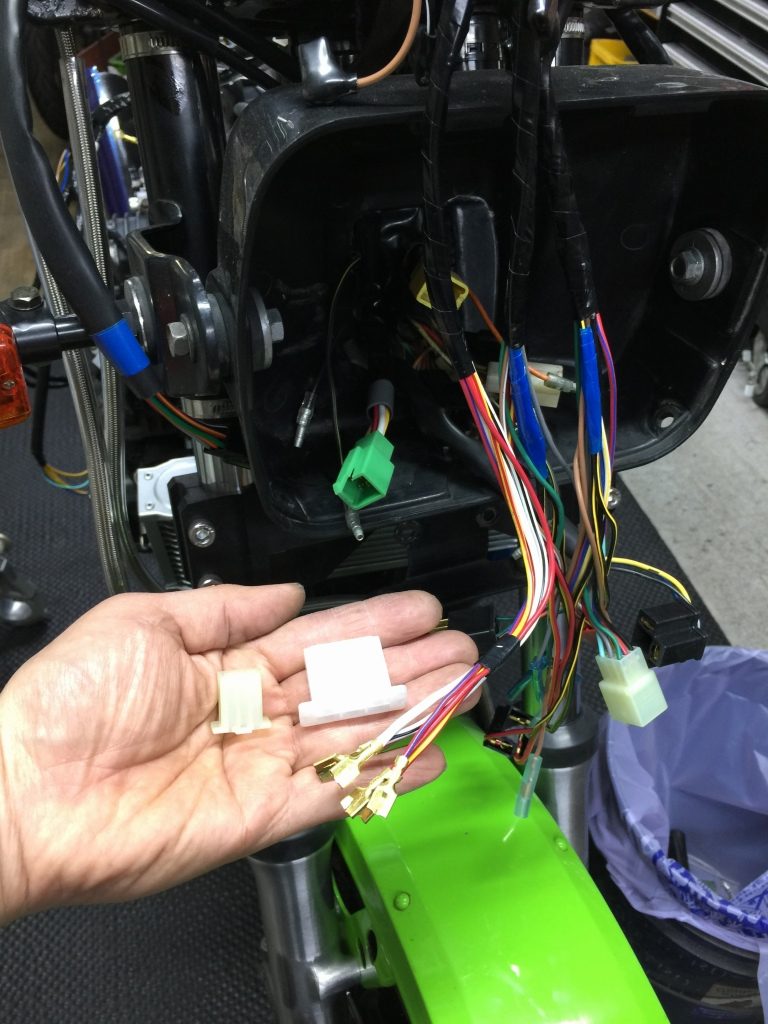

こちらはイグニッションスイッチの物で、メイン側は250型の平端子ですが、
使用するエリミネーター250純正IGスイッチ側の110型小型端子に合わせます。
小型化するとこんな感じ。

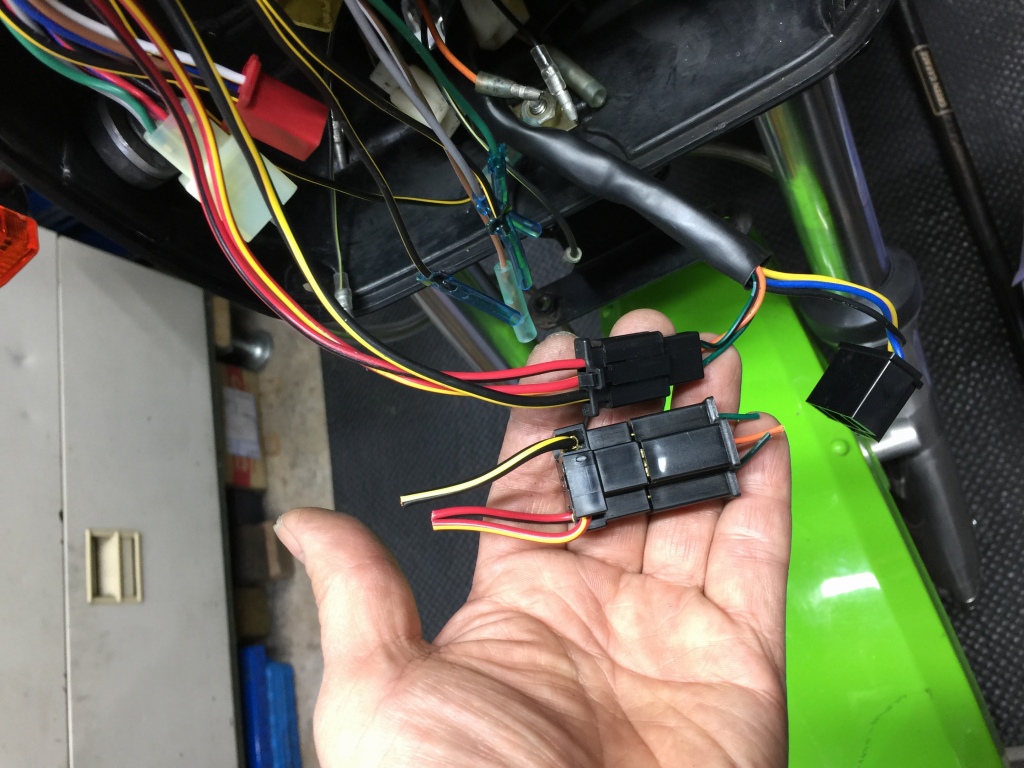

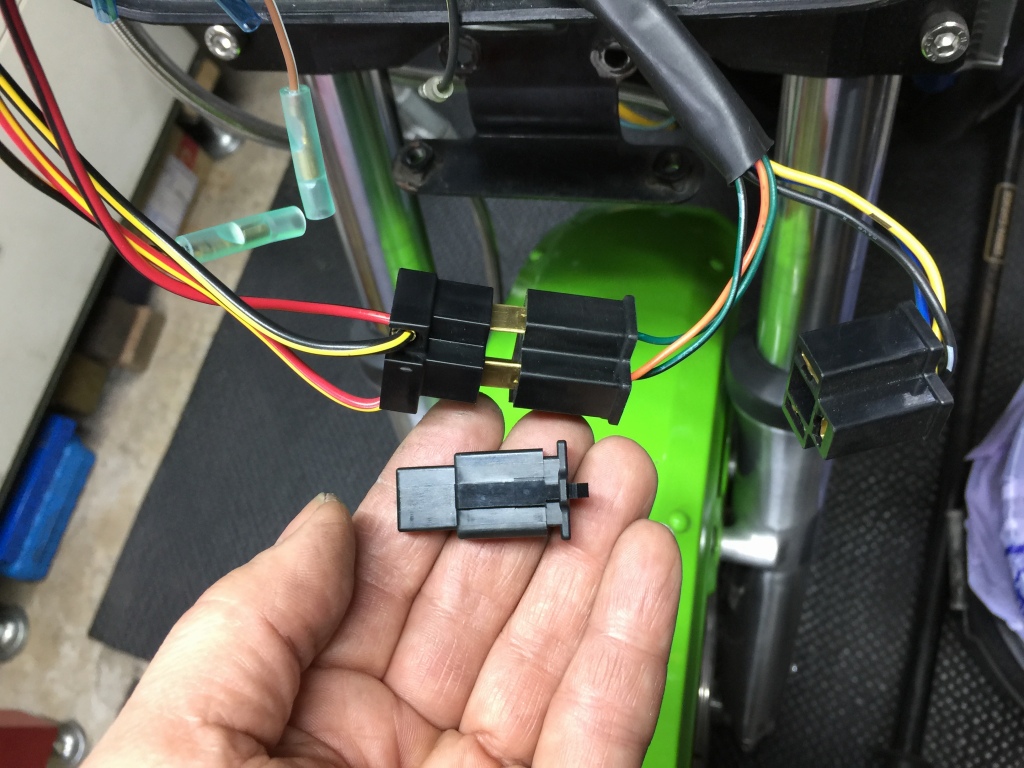

ヘッドライトリレーの信号線も、電流が減るので小型化します。
小型化するとこんな感じ。

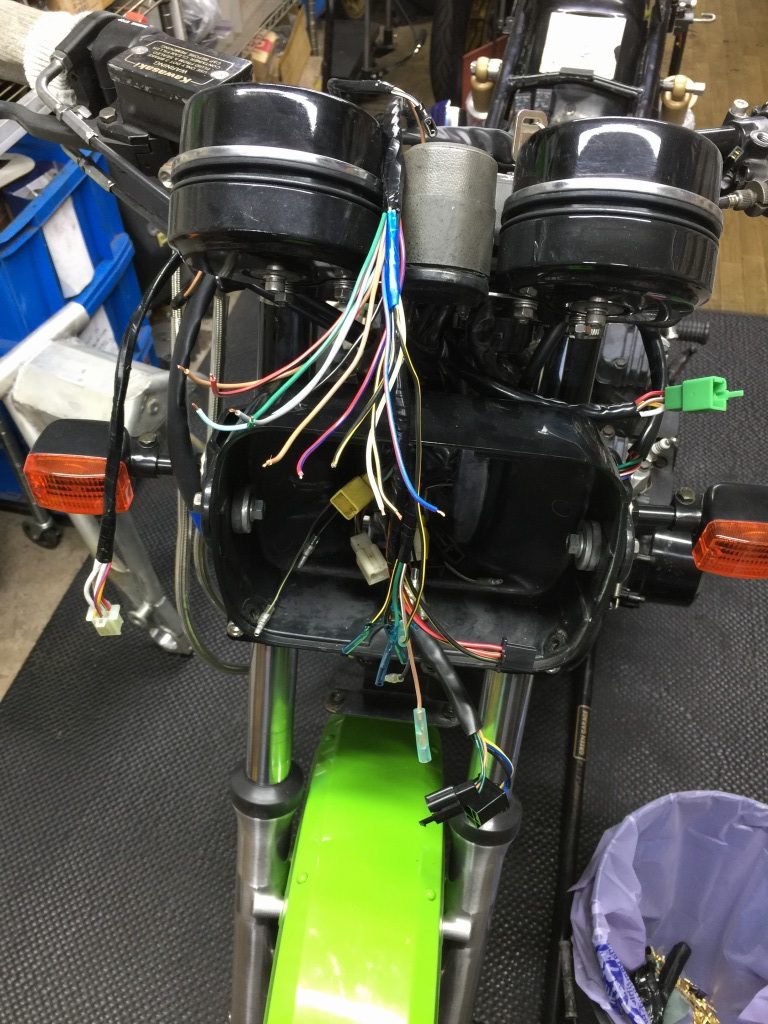

あとは、丸メーターに合うように配線とカプラーを変更していきます。

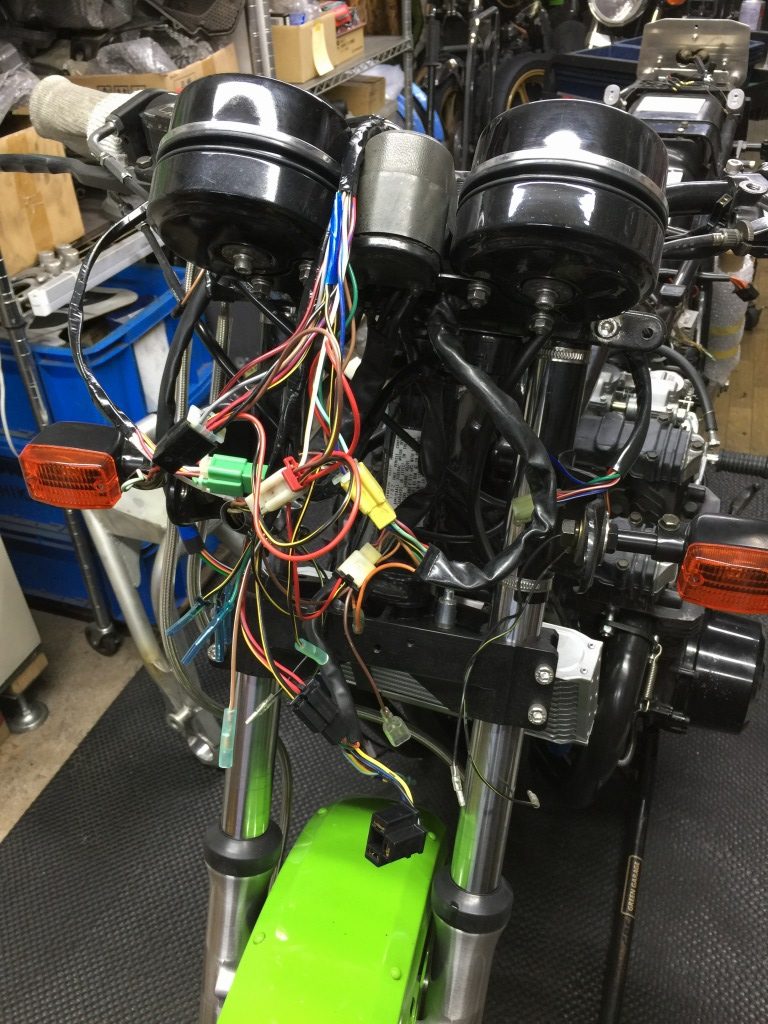

改造後はこちら。接続テストします。
テーピングして改造完了です。

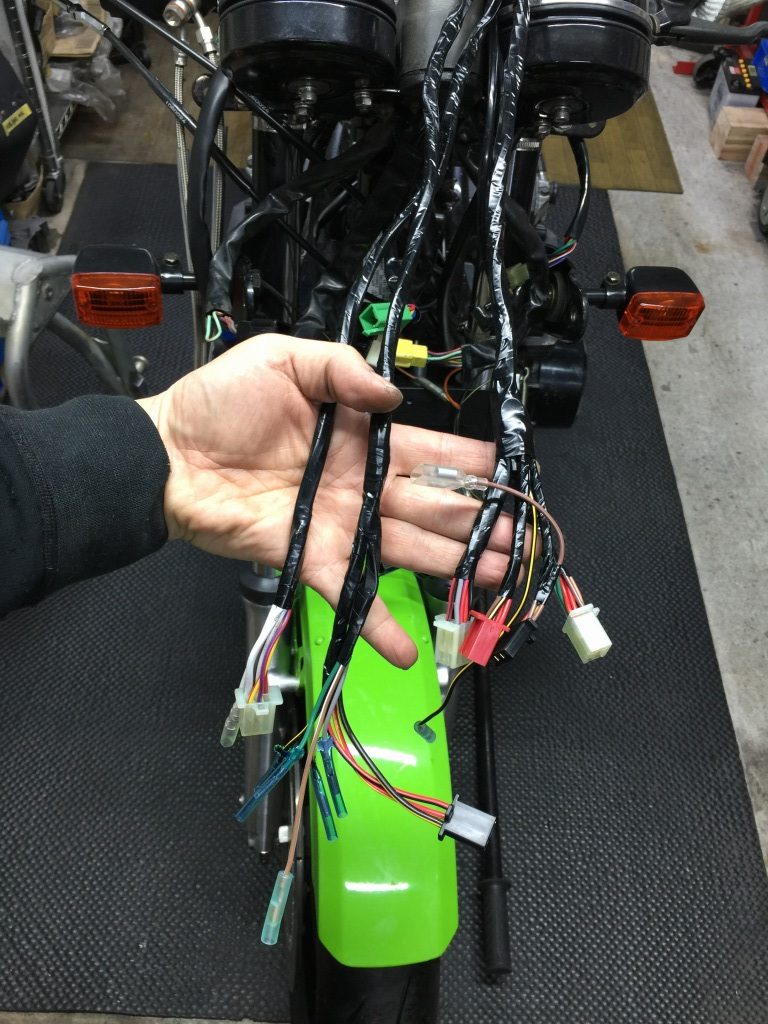

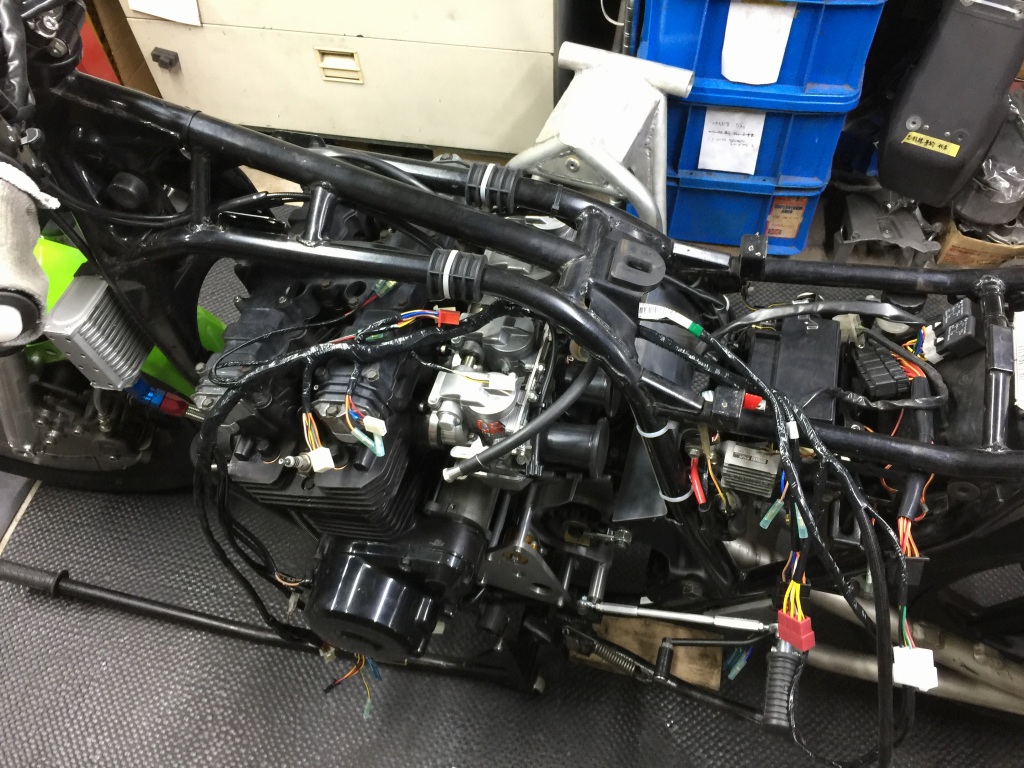

新しいメインハーネスをフレームに通していきます。

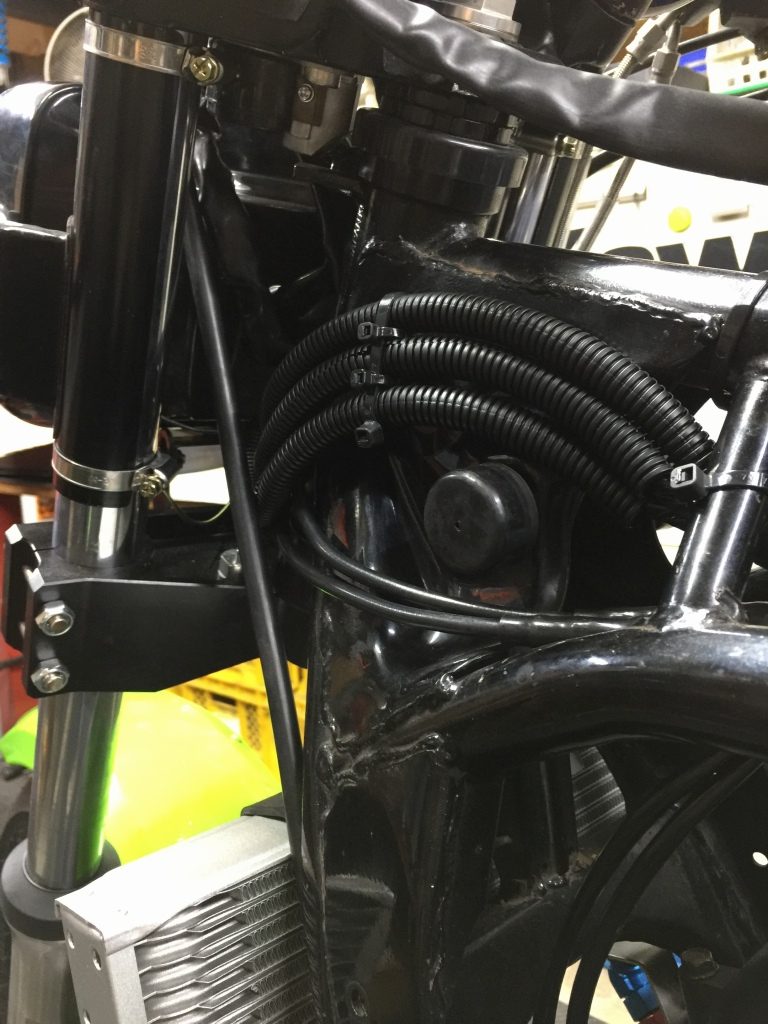

ステアリングネック部分は、フレームとタンクの間にレイアウトします。

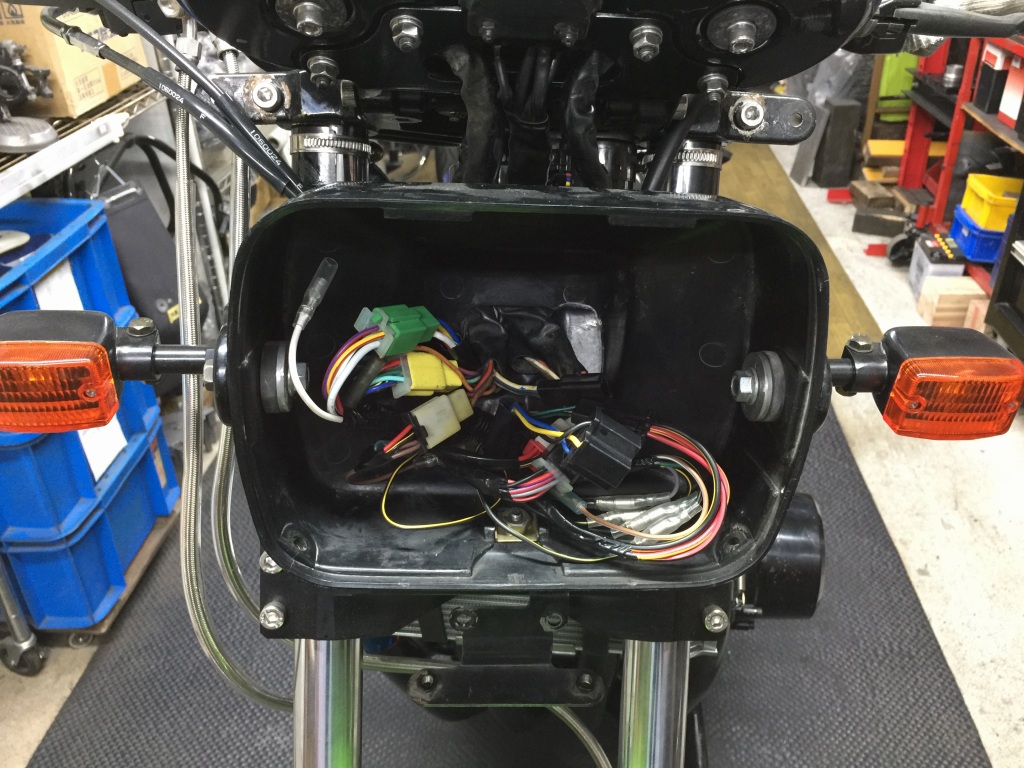

ヘッドライトケース内はこんな感じ。かなりスリム化できました。
