Z1000J1 T.A様 メインハーネス改造

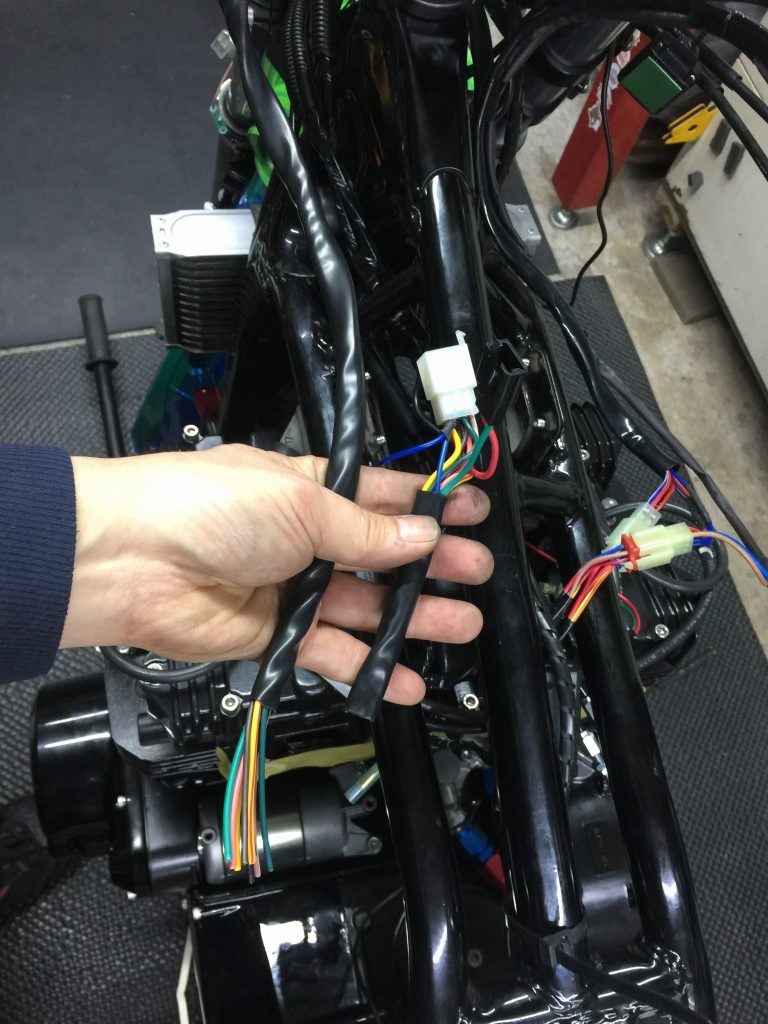

ジェネレーターからのハーネスはギボシのところで焼けているので、ギボシを新品交換して繋ぎます。

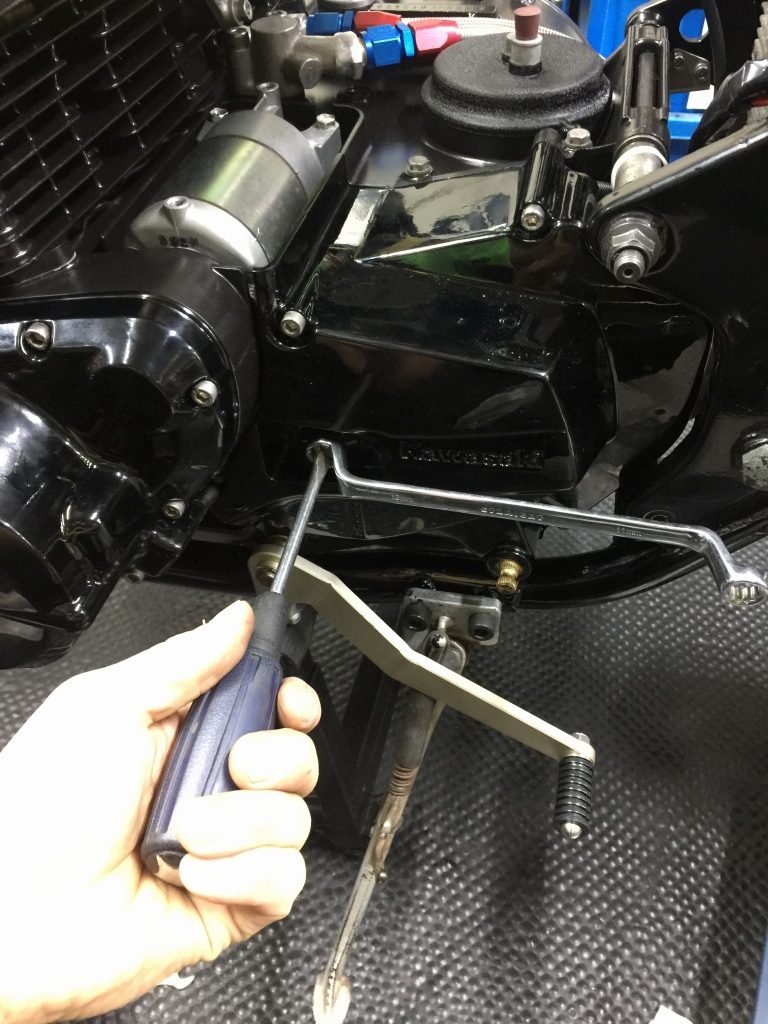

スプロケカバーを仮止めして、クラッチレリーズを調整しておきます。

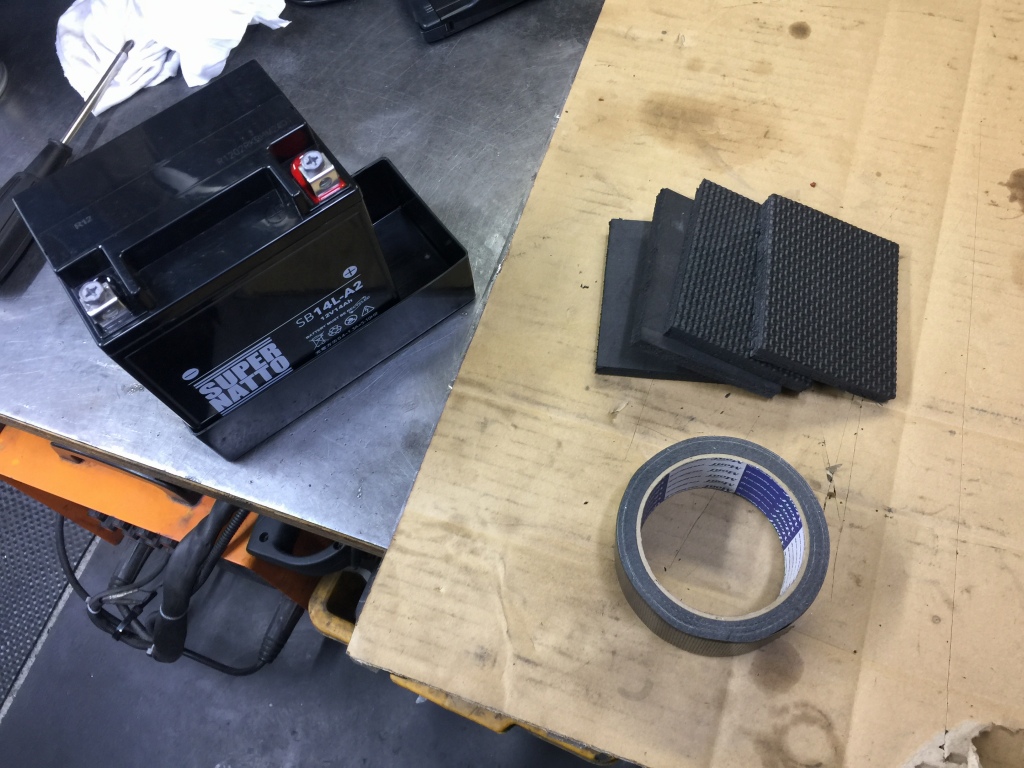

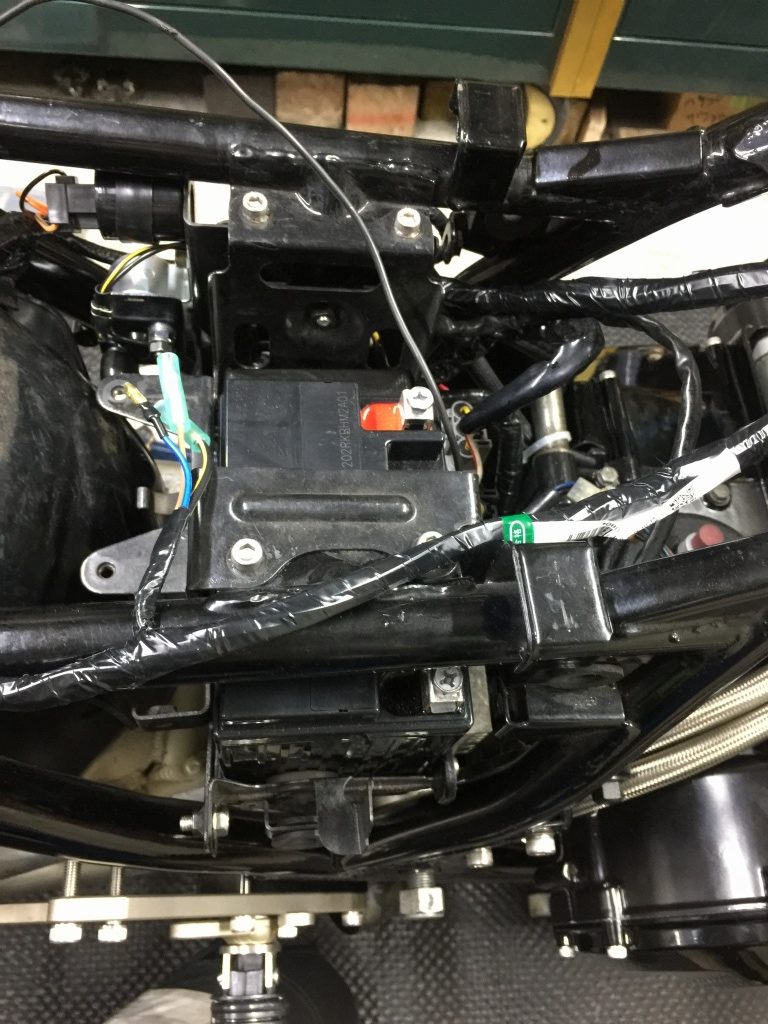

バッテリーはMFタイプに交換します。周辺を錆びさせることも防げます。

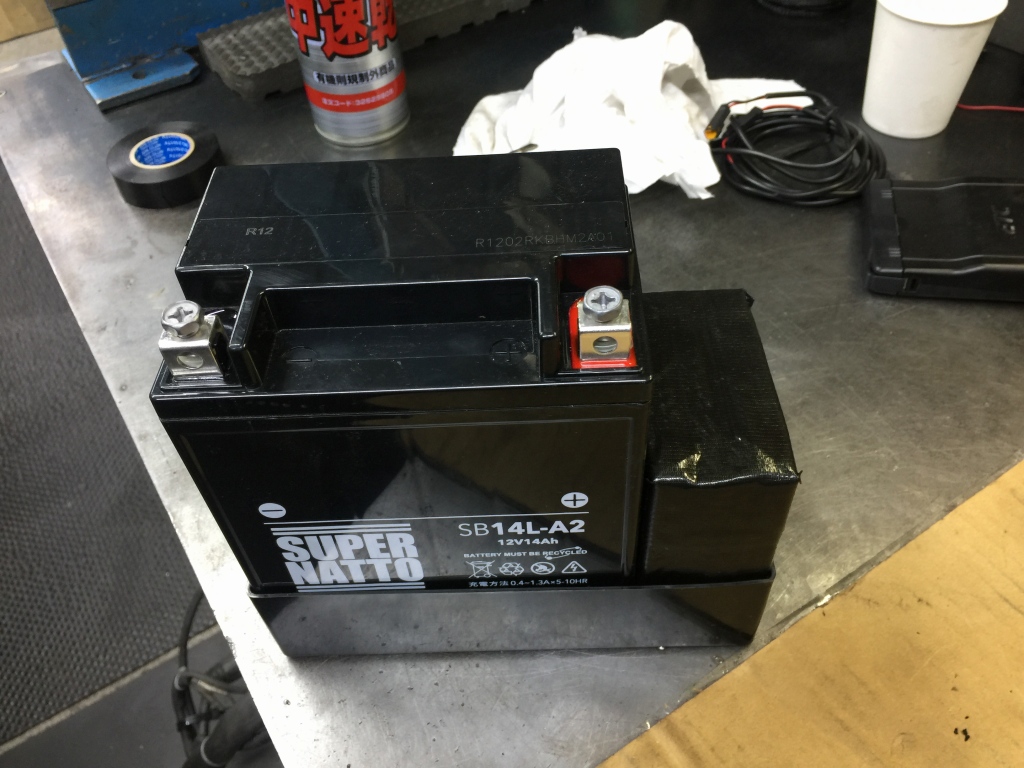

このサイズで十分なので、隙間にはスポンジでスペーサーを作って挟み込みます。



バッテリーを取り付けます。

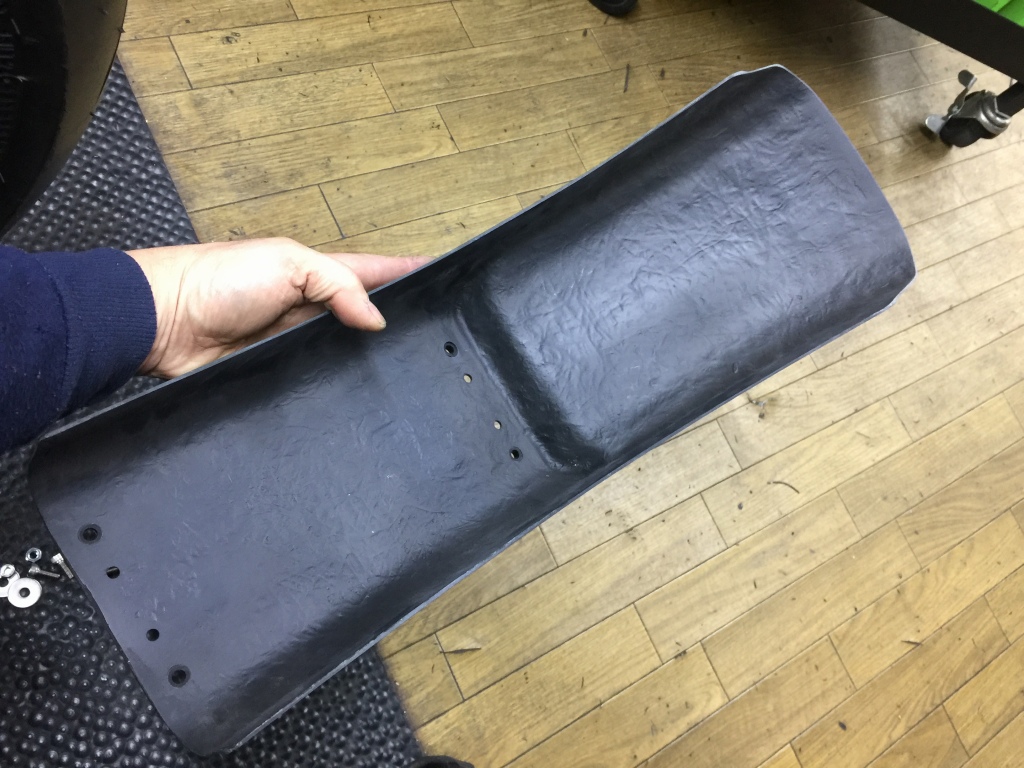

フェンダーレスでしたので、リヤフェンダーを取り付けます。使用するのは弊社オリジナルのFRPリヤフェンダーです。



リヤフェンダーを取り付けます。既存のETC車載器は、シートと干渉しないこの位置に設置します。

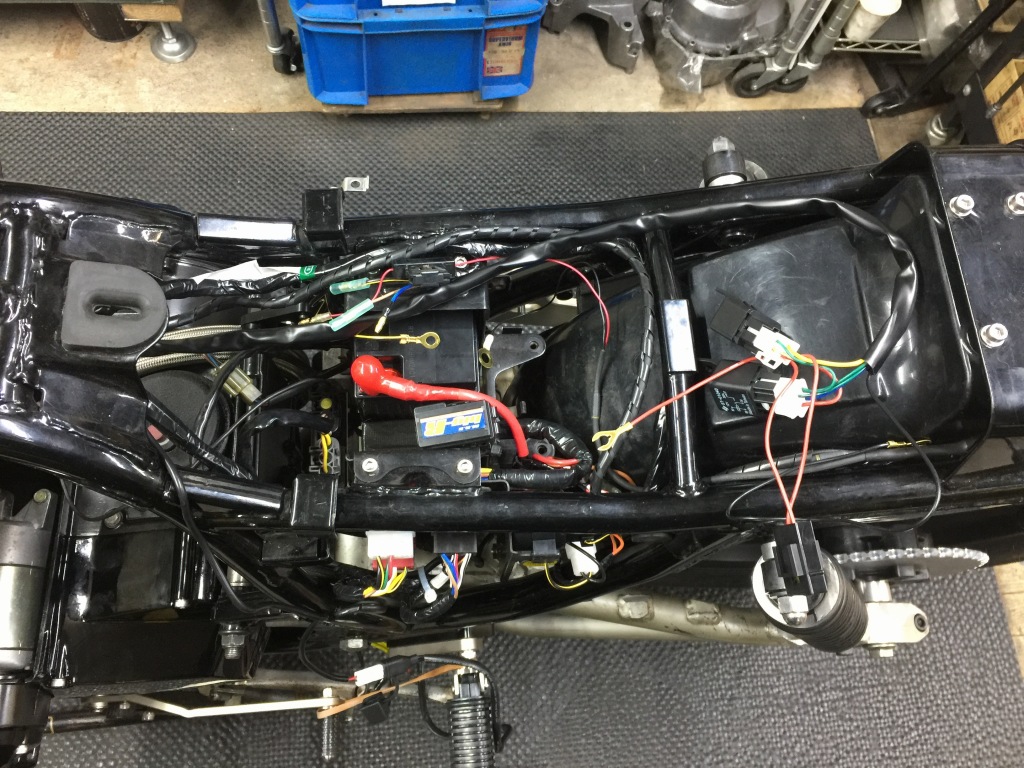

ヘッドライトリレーも追加、必要な電装品を艤装していきます。

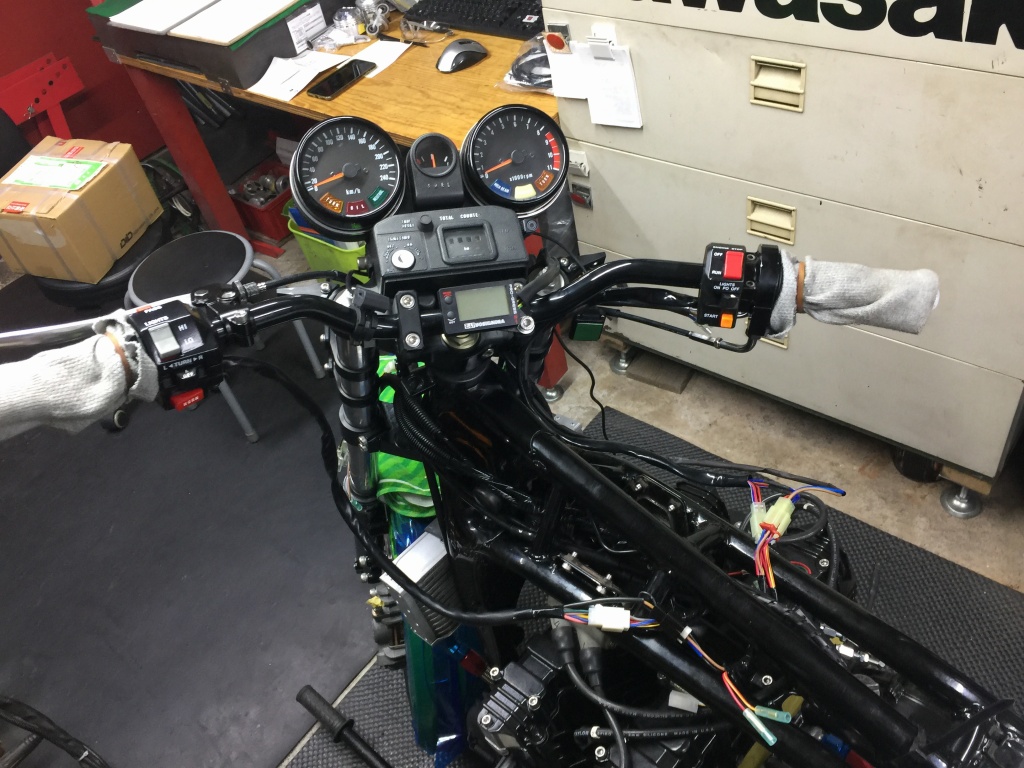

使用しているメインハーネスは角メーターのZ1000-R2用なので、丸メーターに適合するよう改造します。

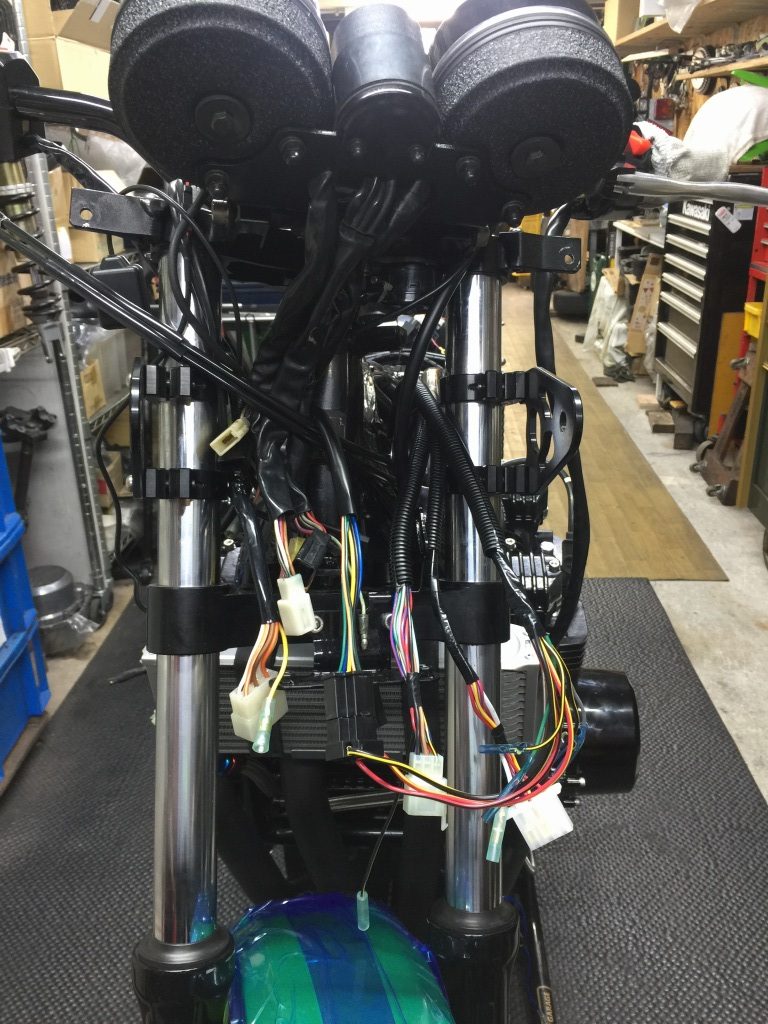

ヘッドライトケース内は狭いので、ヘッドライトカプラーなどを小型化します。

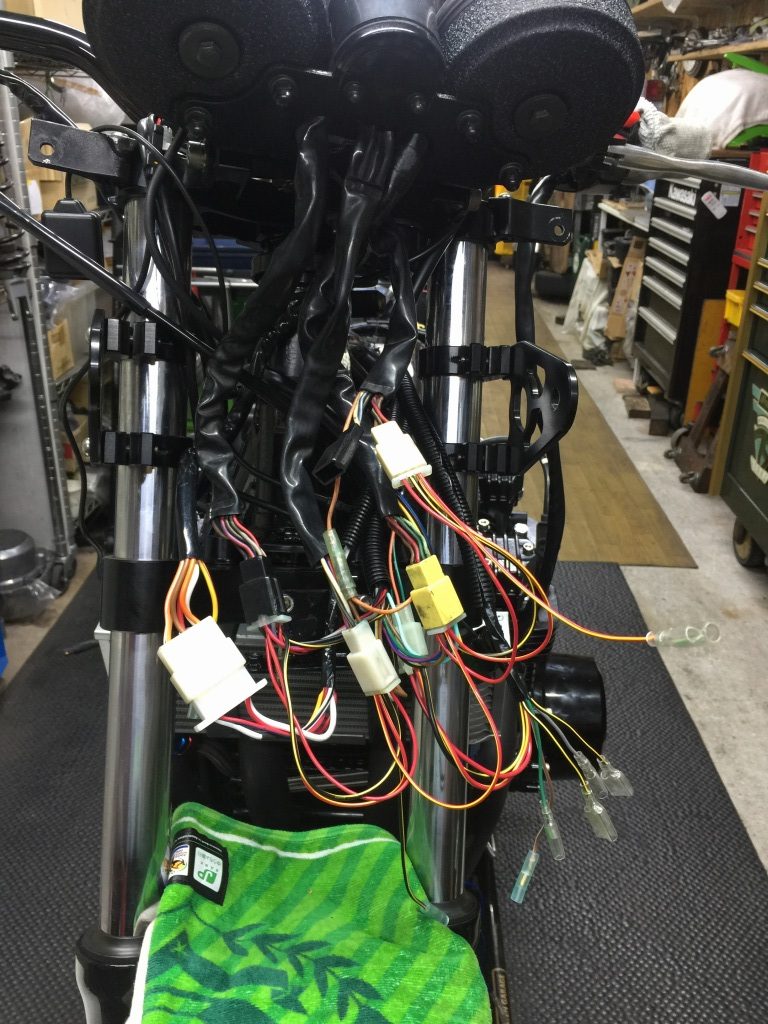

メーター側は無加工で、メインハーネス側のみの加工で接続できるよう改造するとこんな感じです。

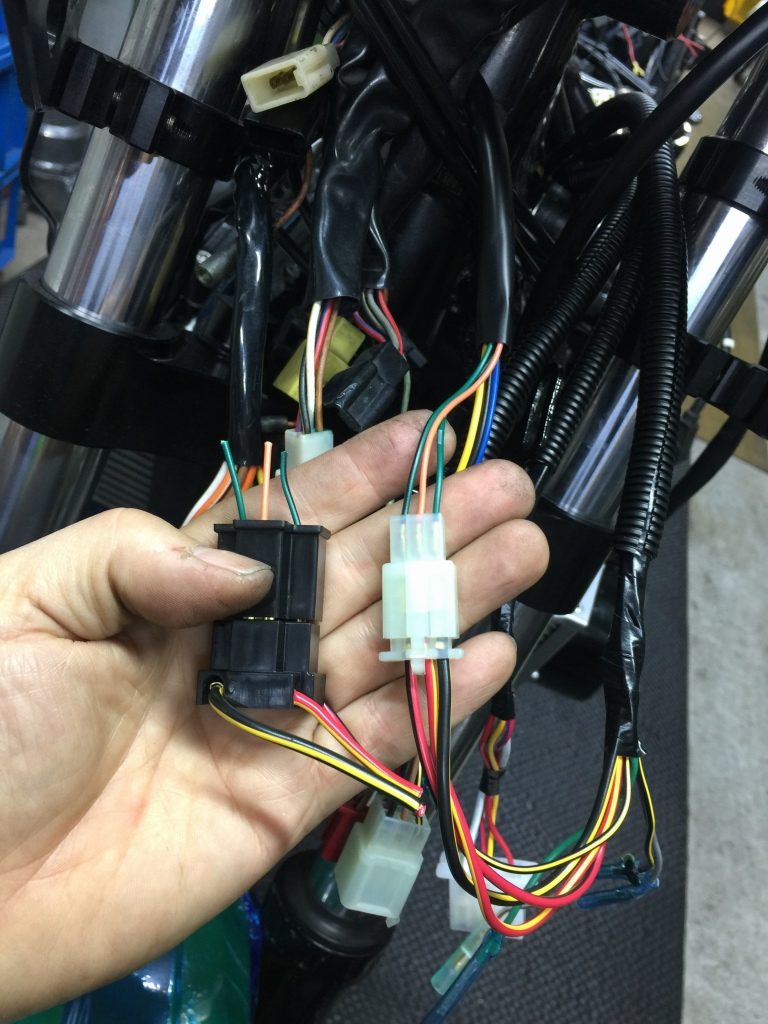

左右のハンドルスイッチとの接続も変わるので、こちらはメインハーネス側に合わせてスイッチ側のハーネスを改造して接続します。



ハーネスの改造が終了したので、電源を投入して動作を確認します。

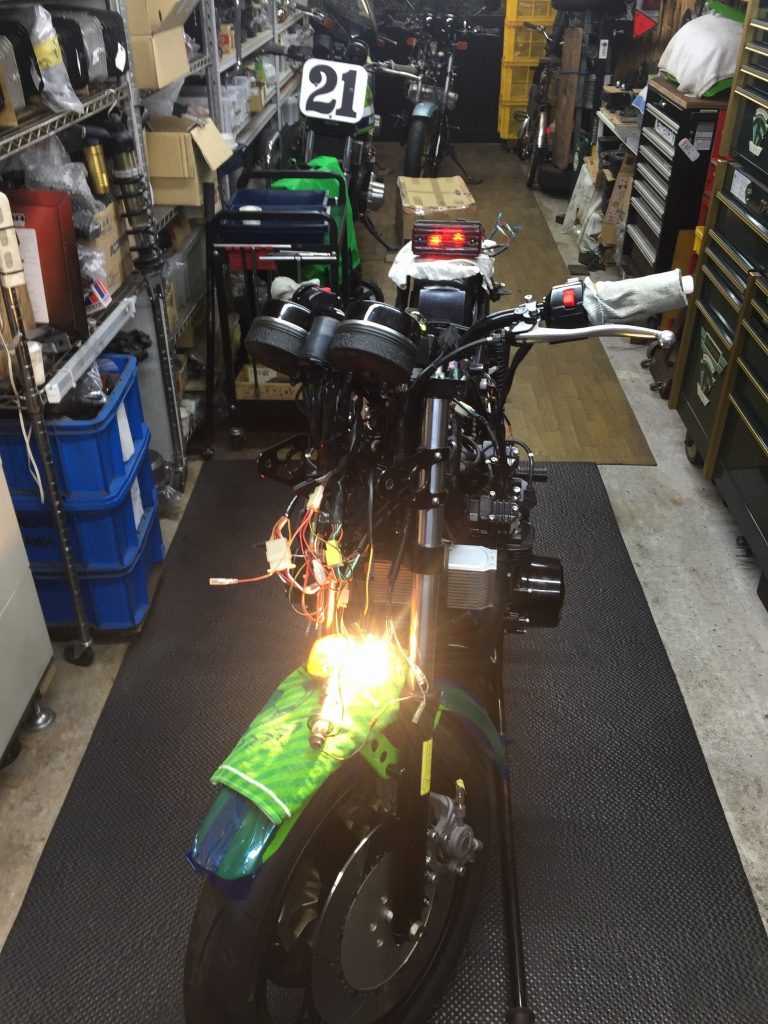

灯火類は全てOKです。
