Z1000J1 T.A様  スピードセンサー取り付け



バックステップはS1タイプに変更し、リンケージが無かったのでノーマル相当の物でセットアップします。



リヤマスターはニンジャ250の純正品を流用。リザーバータンクも同じです。

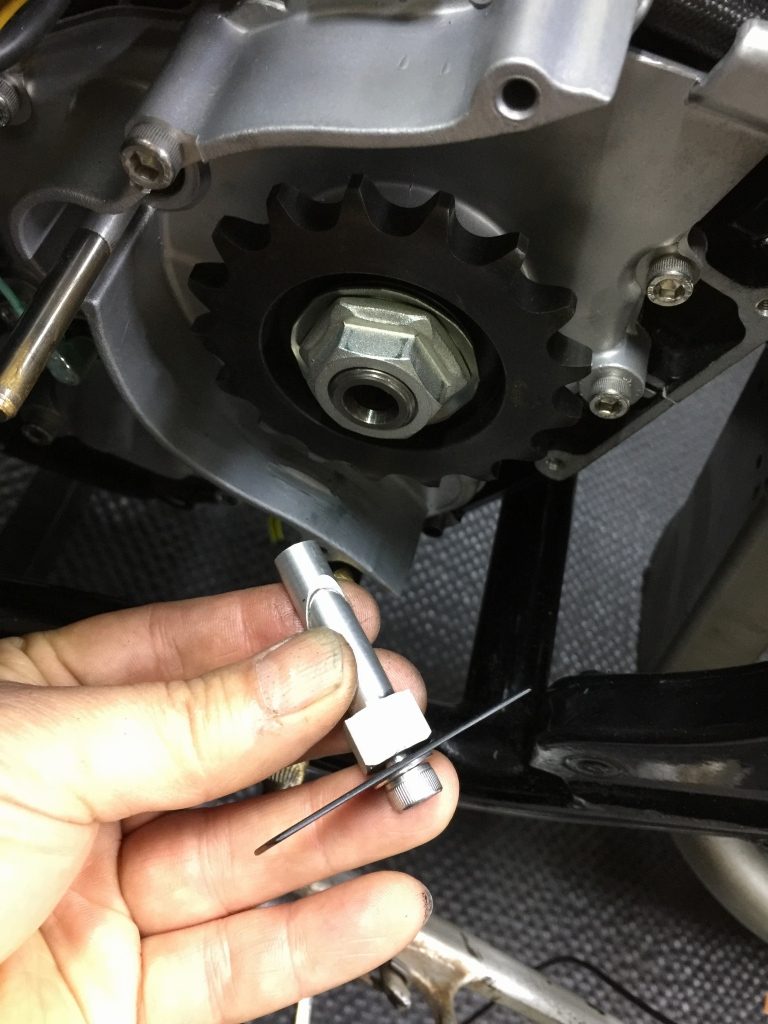

スピードメーターセンサーは、フロントホイールからミッションのアウトプットシャフトへ移設します。シャフトの中空部分を利用し、トリガーを設置します。

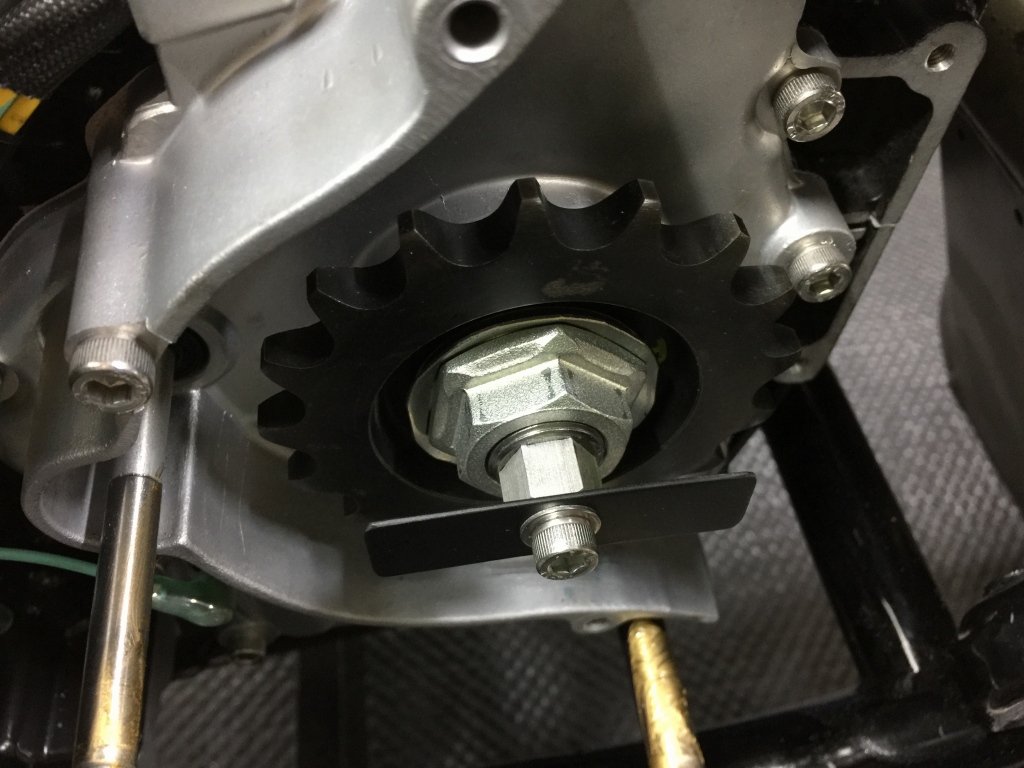

斜め割を入れたシャフトを締め上げて回転子を固定します。

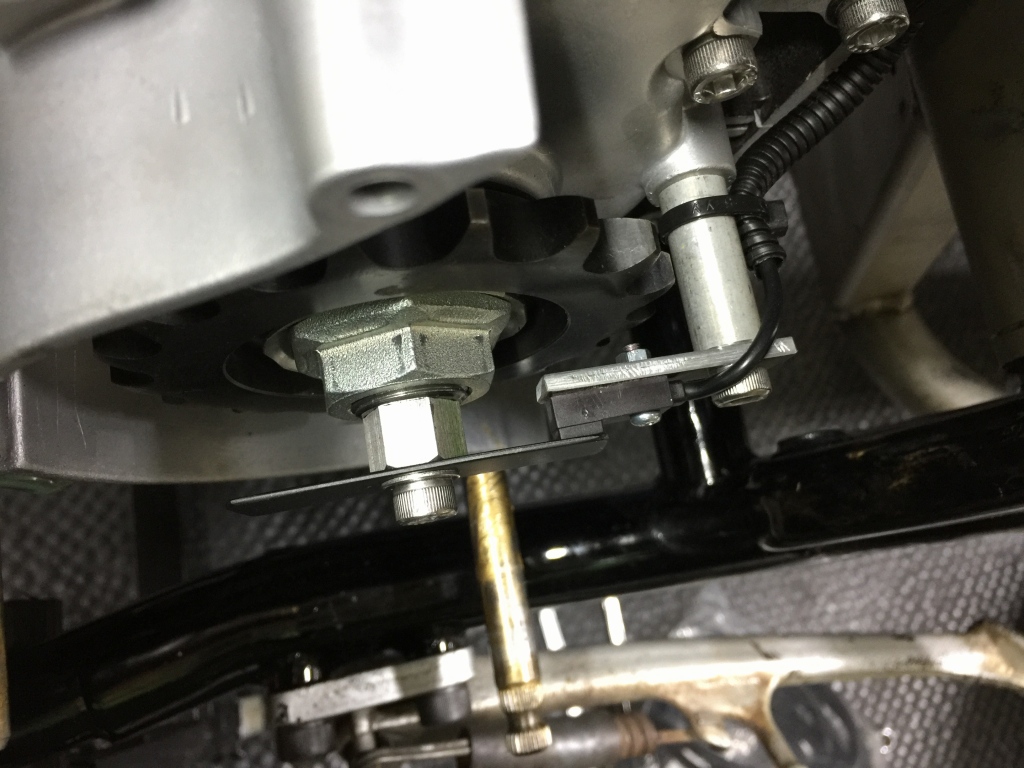

それに合わせセンサーをセットします。

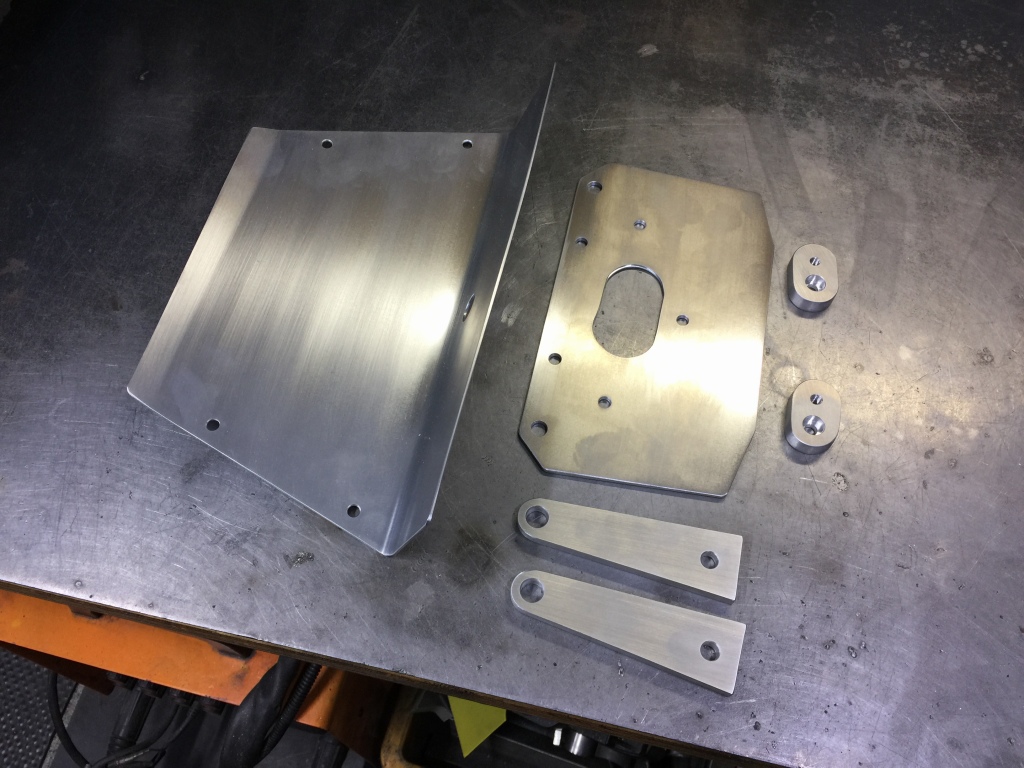

その他に作り物をいくつか。キャブ後方の隔壁や、テール周りの小物です。

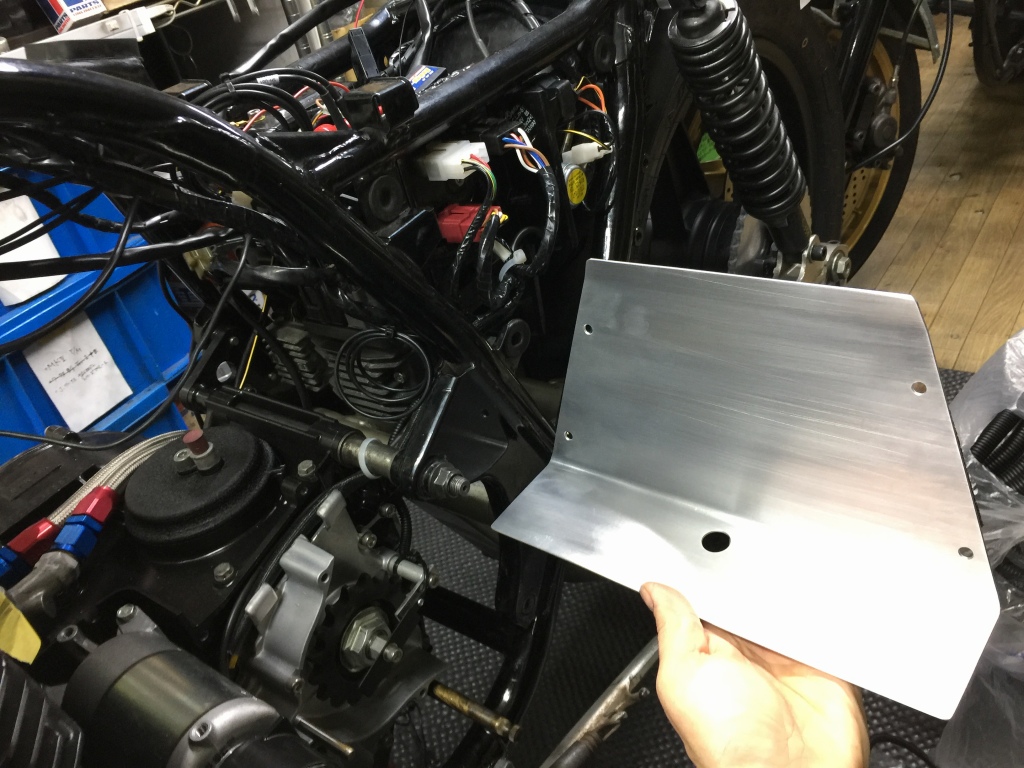

隔壁を取り付けます。

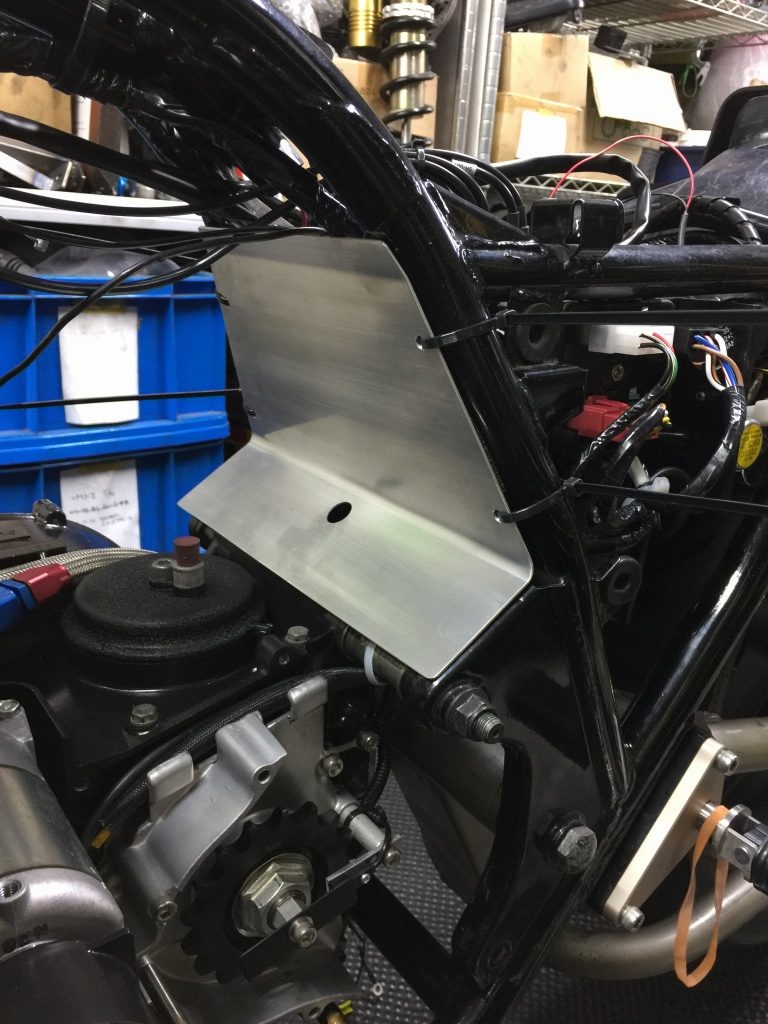

 固定はタイラップで。

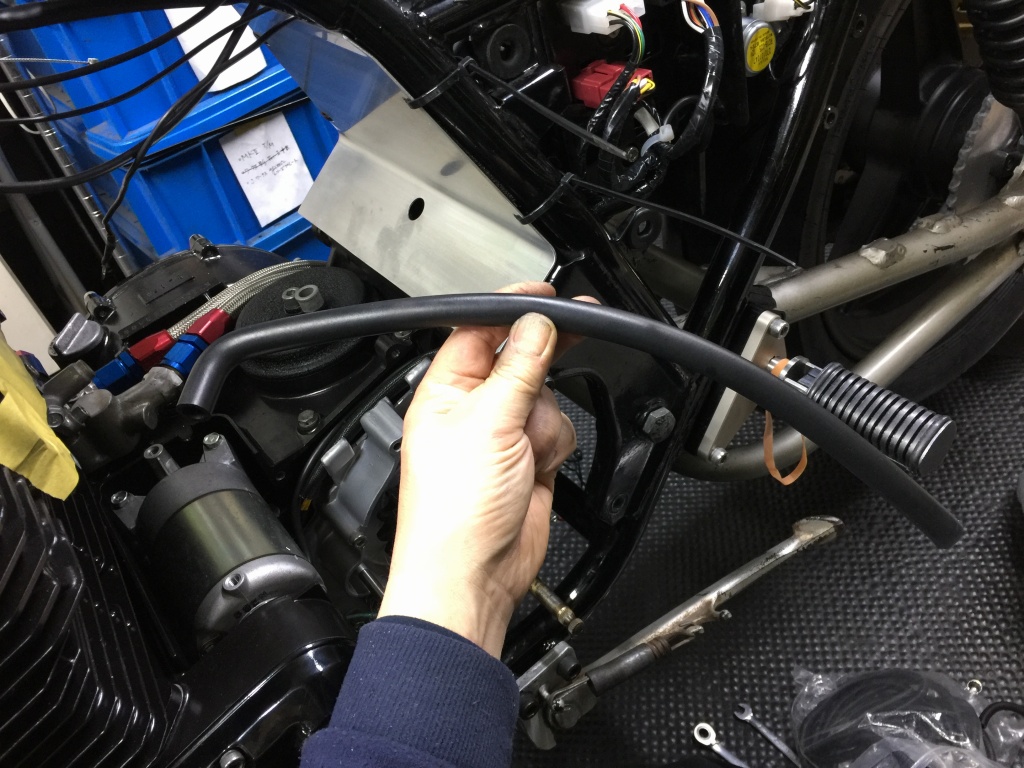

ブリーザーホースは端が90°に曲がったこちらを使います。

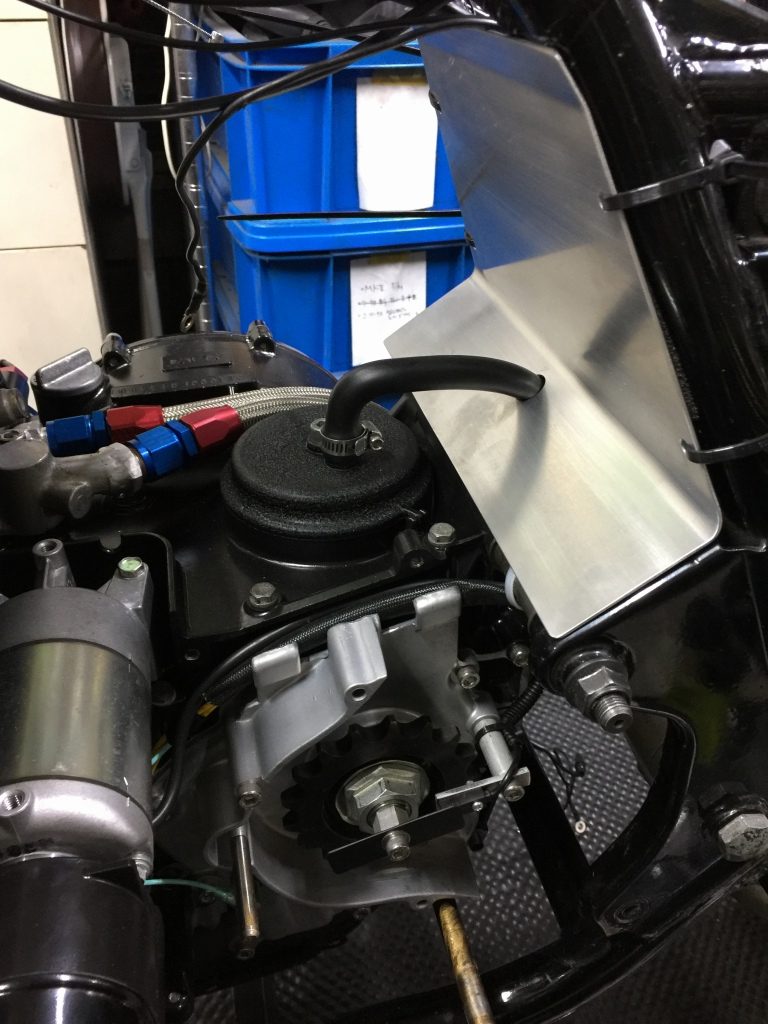

キャブの邪魔にならずスマートに設置できます。

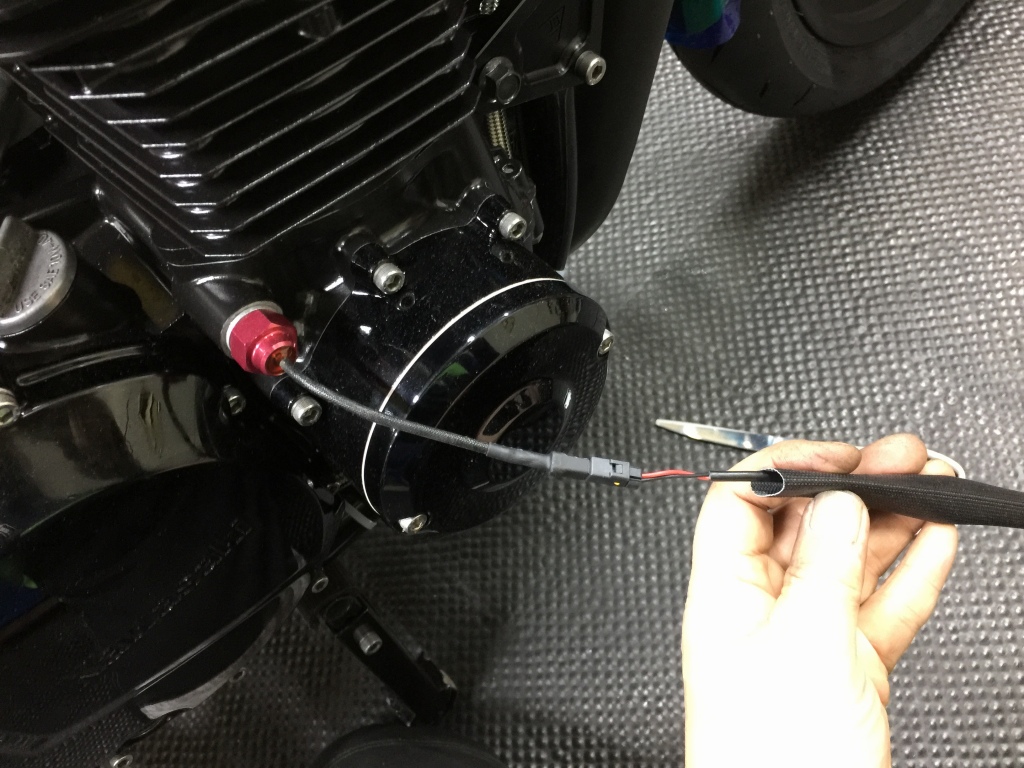

油温計のセンサーハーネスは、エンジンの熱害を受けないよう、ガラス編組チューブで保護します。

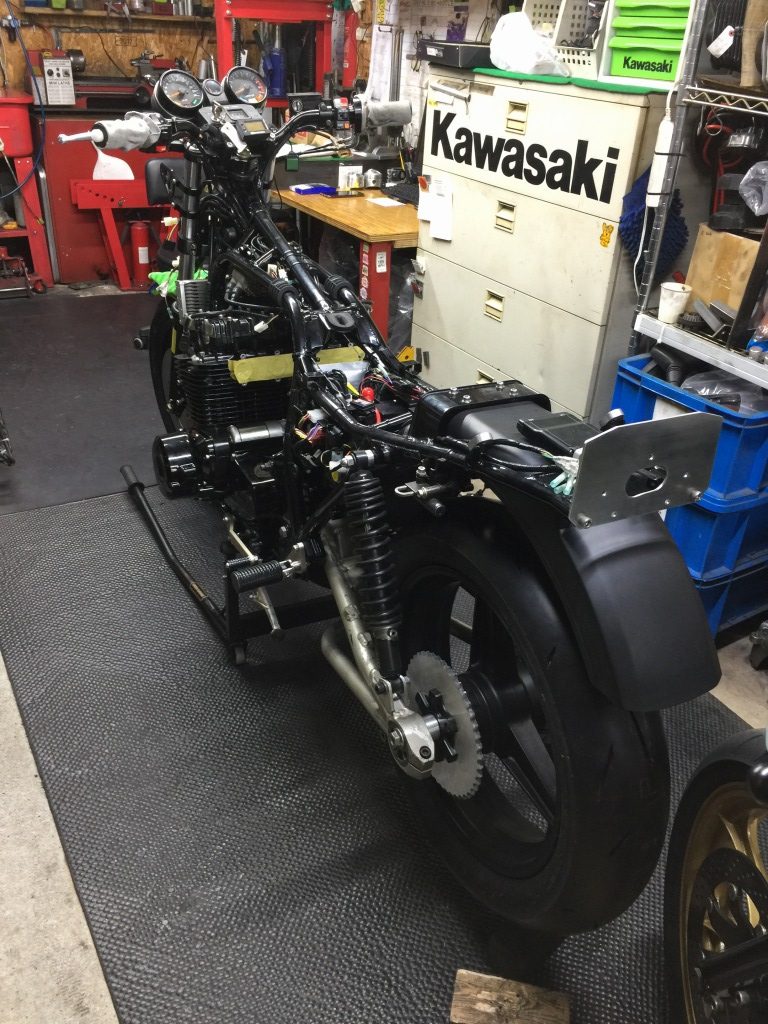

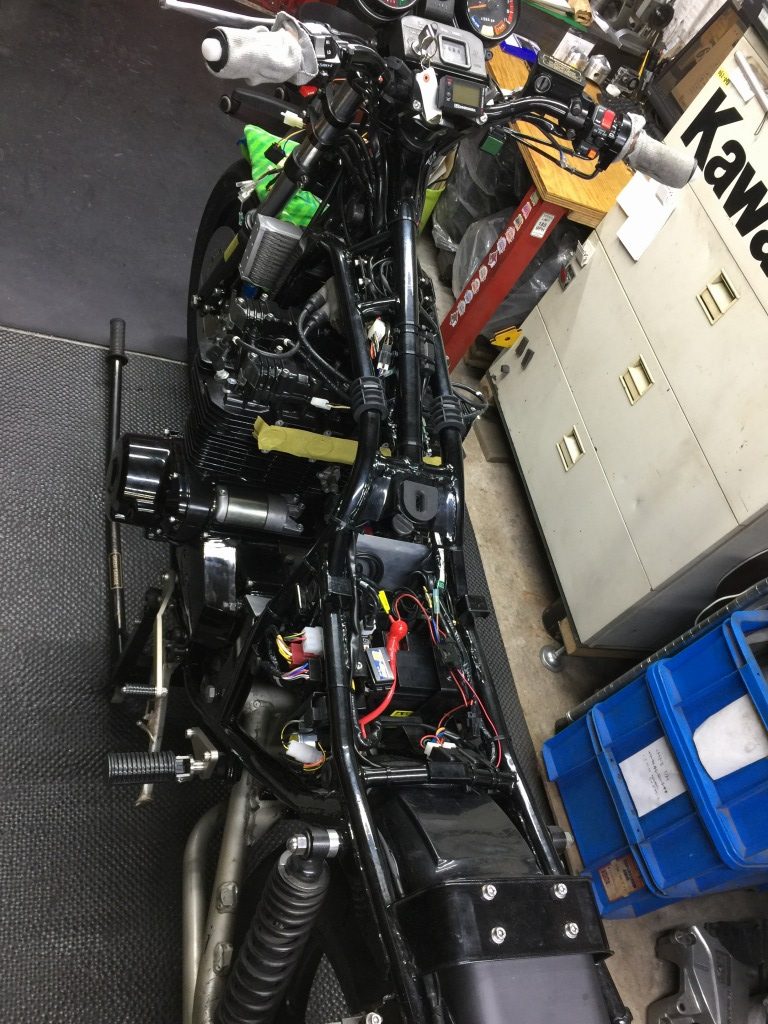

メインハーネス交換と電装品の艤装がほぼ終了しました。

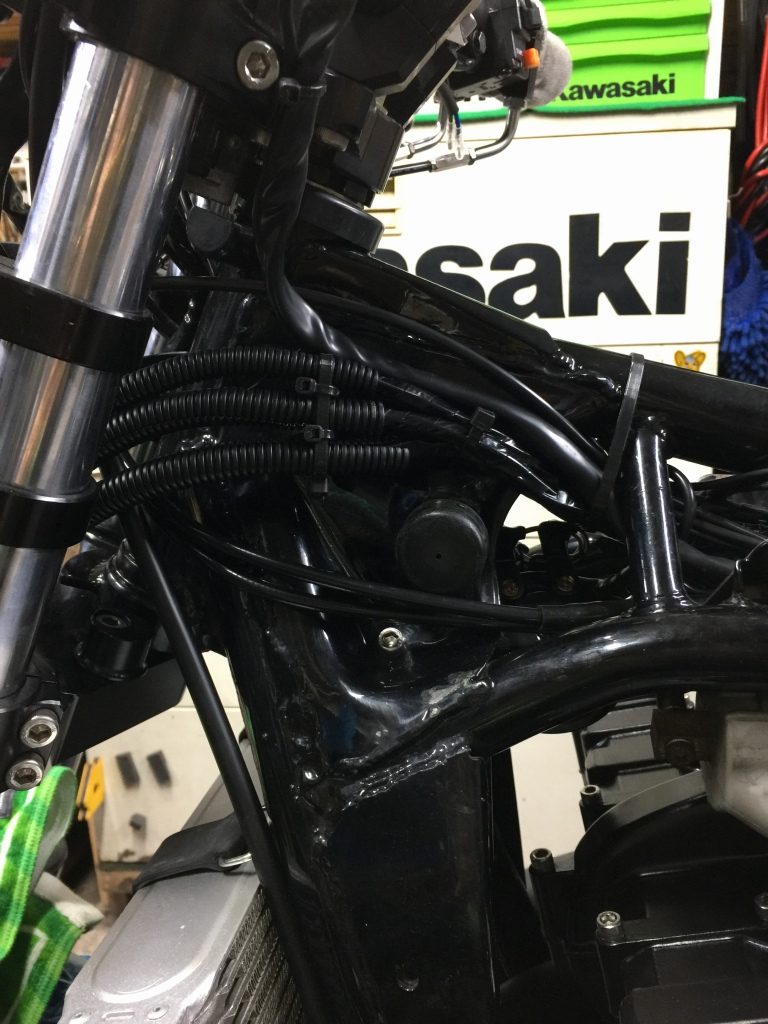

ステアリングネック付近のメインハーネスはこんな感じです。
