Z1100R　T.N様　S1リヤキャリパーサポート製作

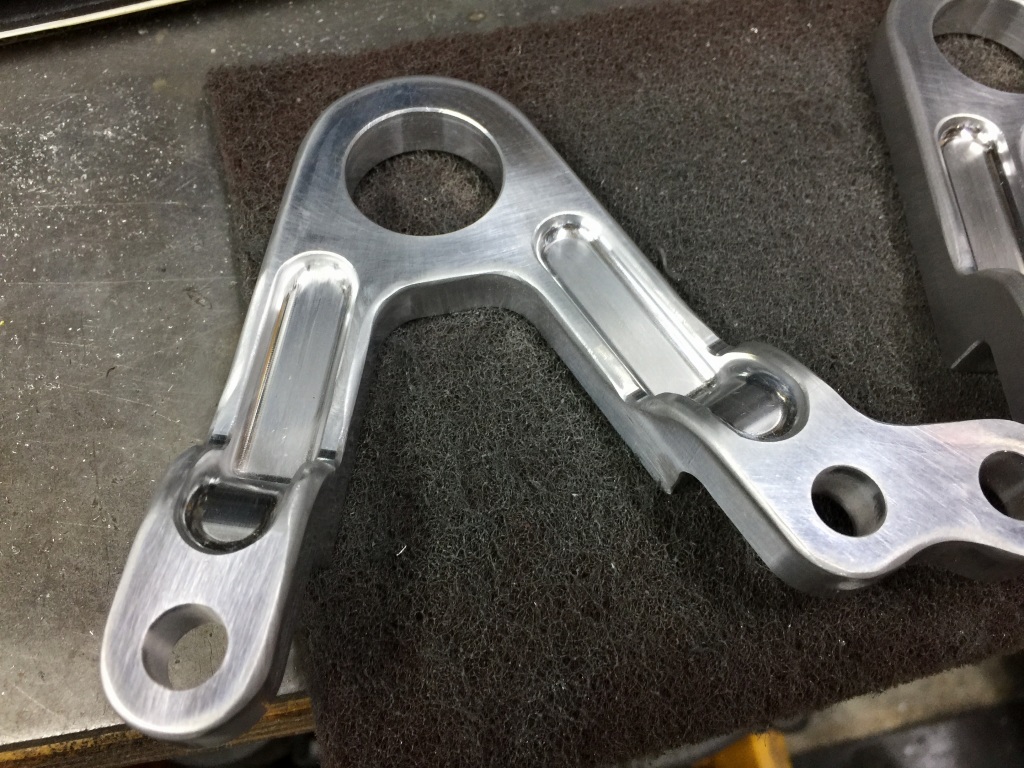

S1タイプのリヤキャリパーサポートの機械加工が完成しました。

S1の物は鋳物なので、この後角を落とすなどして鋳物風に追加工します。



裏側はこんな感じ。

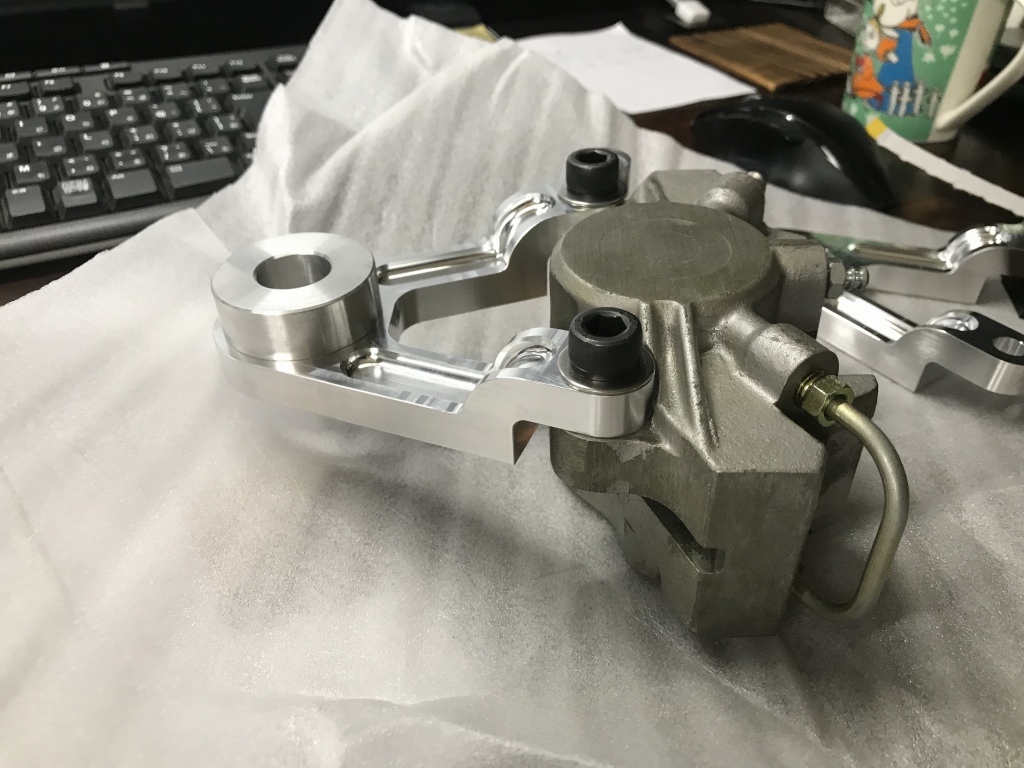

キャリパーはフロント用のS1キャリパーを使うので、トルクロッド受けもサポートに作り込んであります。



とこから見るとこんな感じ。

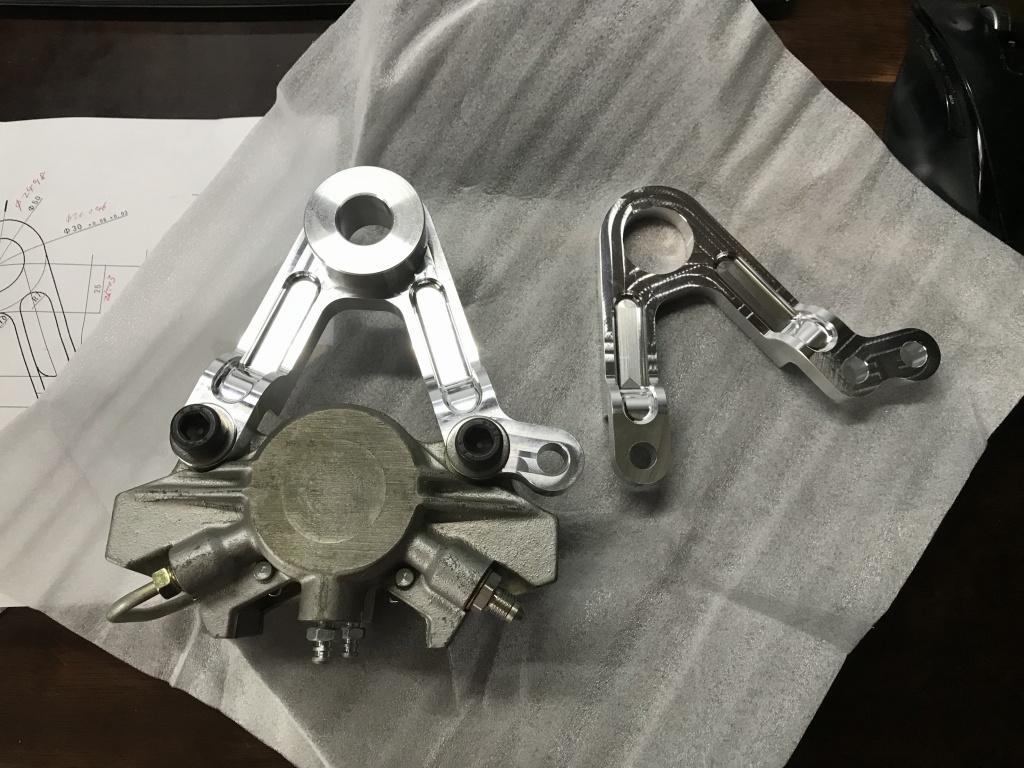

角を落として丸みをつけ、鋳物風に仕上げてみました。

この後、サンドブラストしてからアルマイトします。

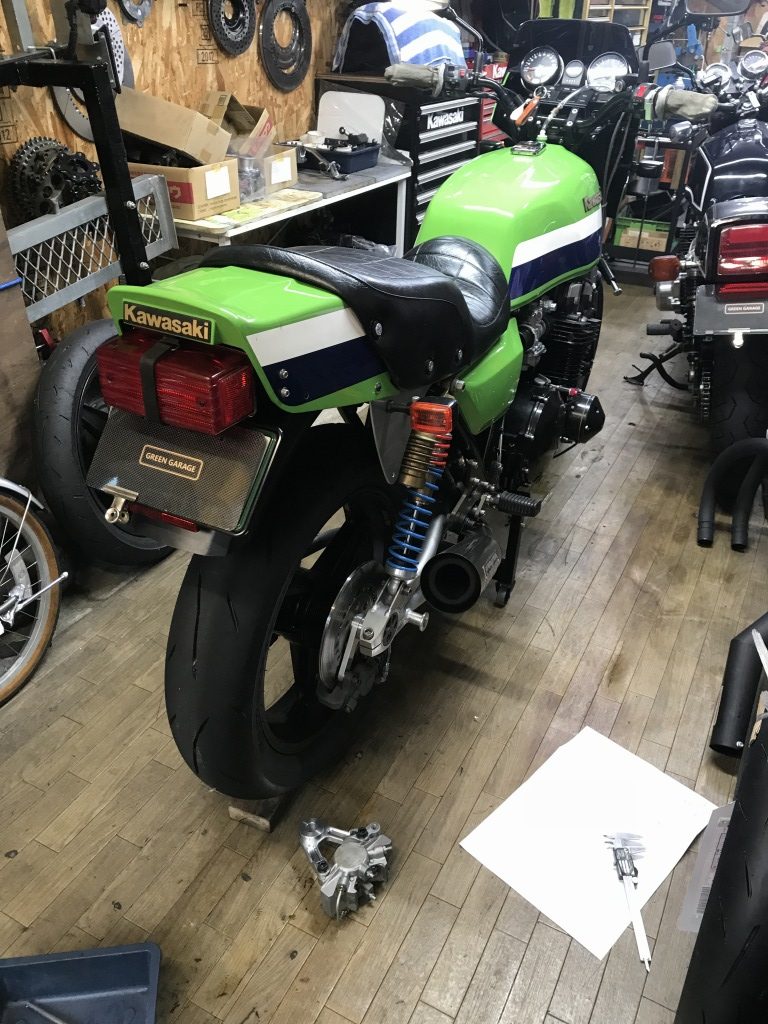

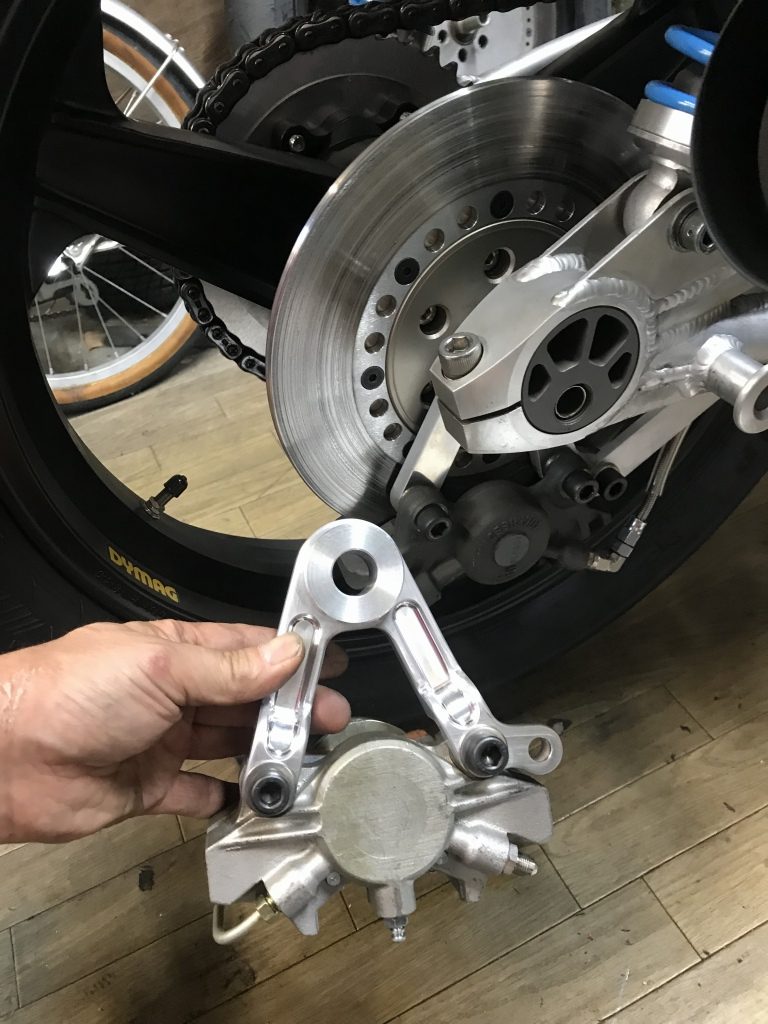

現車で取り付け確認します。



ローターはφ234ミリです。

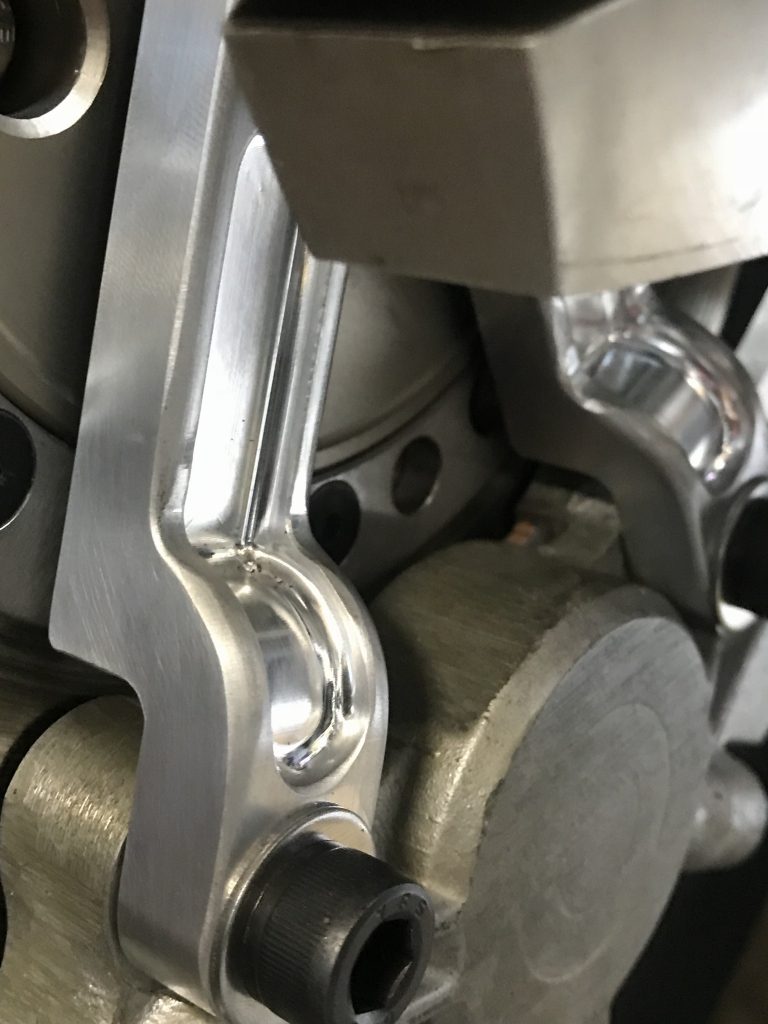

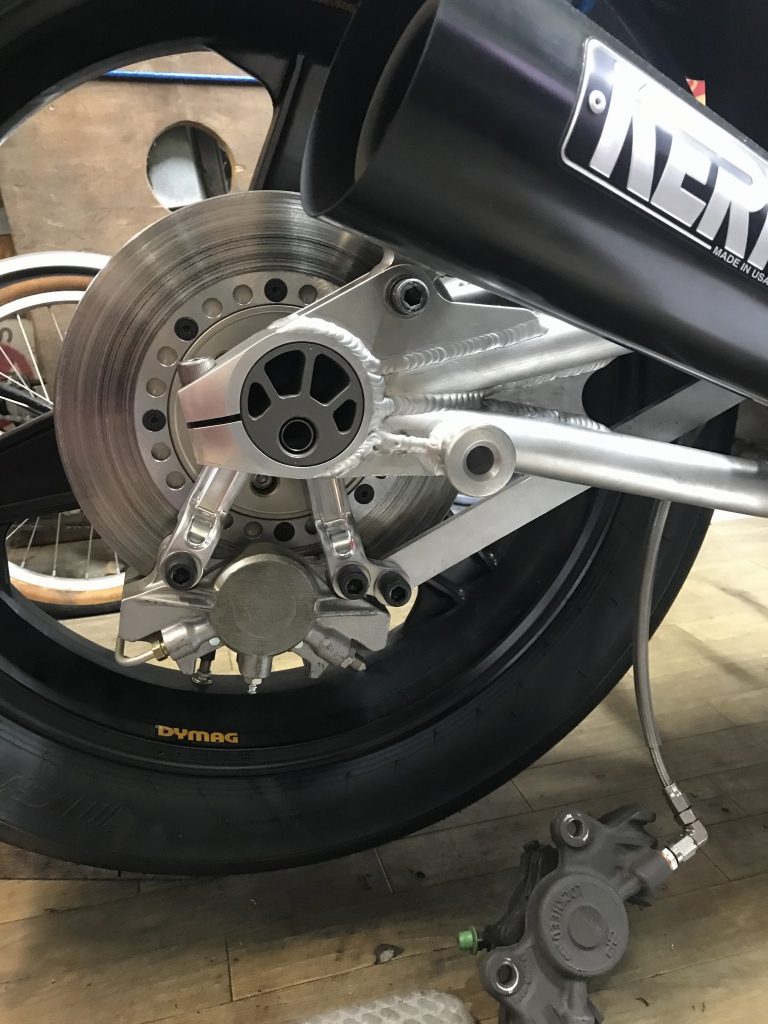

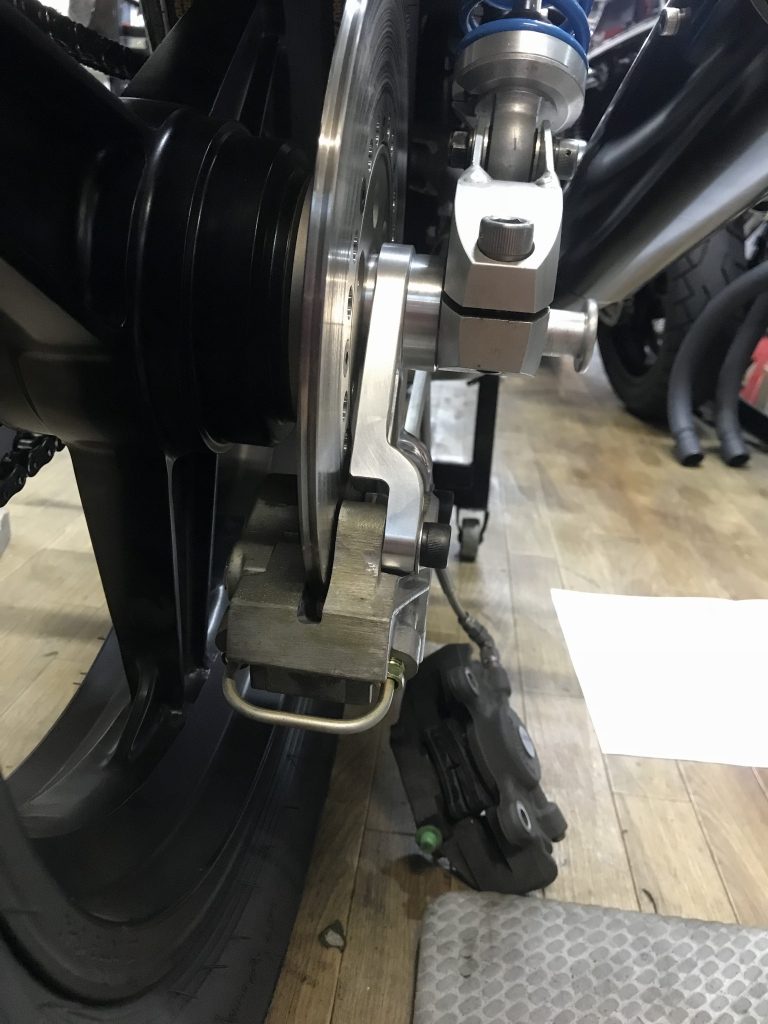

取り付けるとこんな感じ。
