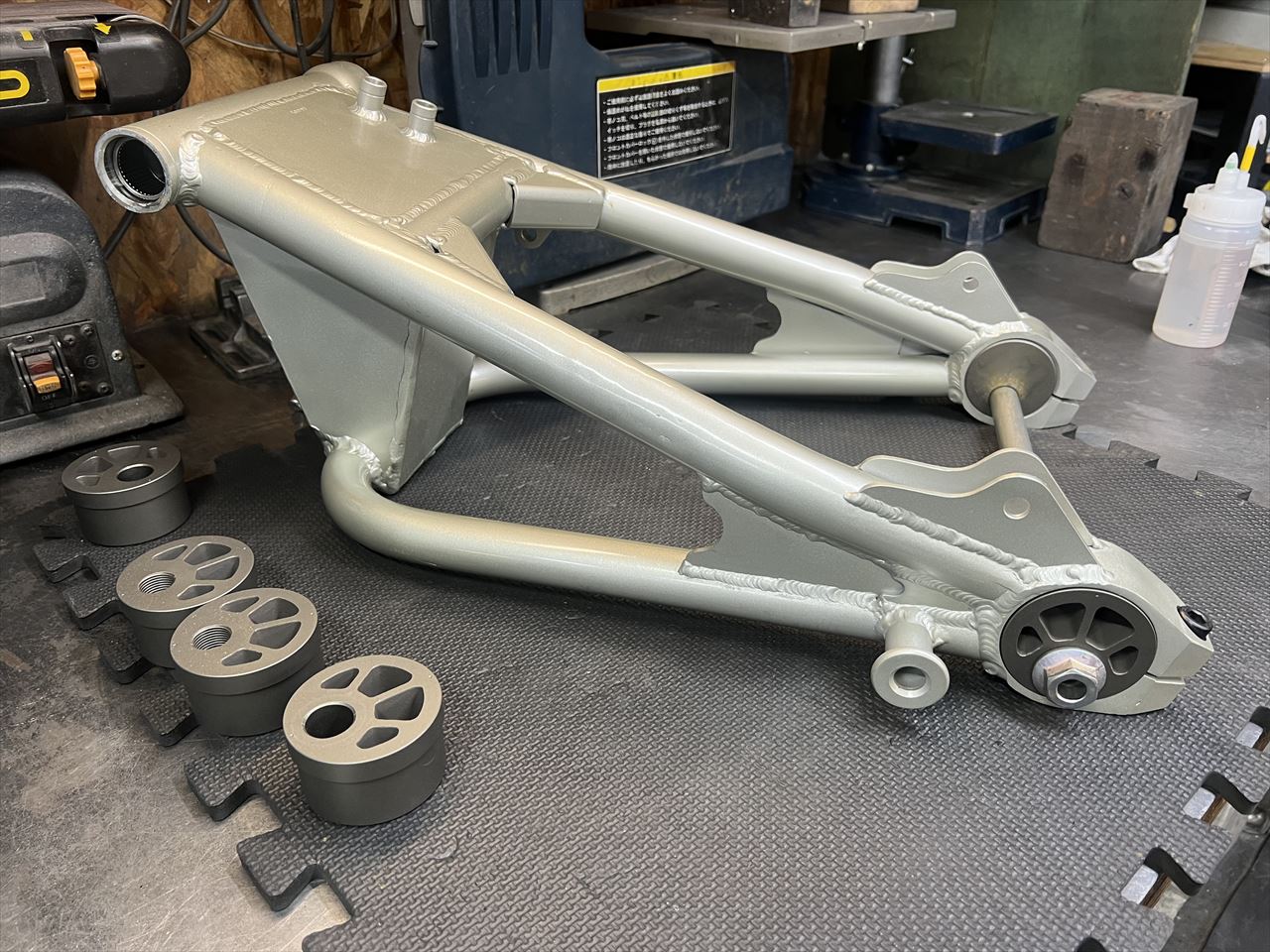

今回分のS1エキセントリックができてきました。弊社オリジナルのアルミ鋳物素材を削り出し、アルマイト処理しています。合わせるシャフトはZZR400純正です。
ZZR400純正リヤアクスルシャフトは、ZRX400改S1スイングアームにちょうどいい長さで、中空構造なので軽量です。

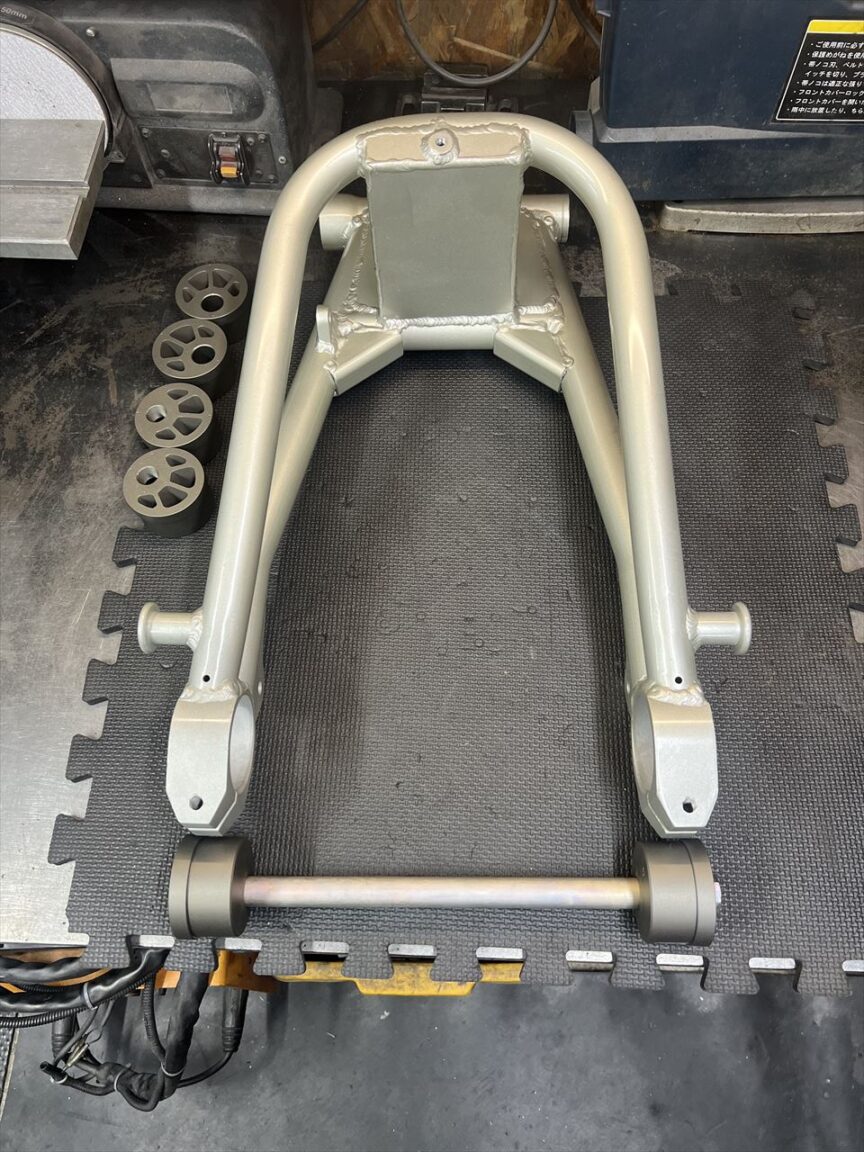

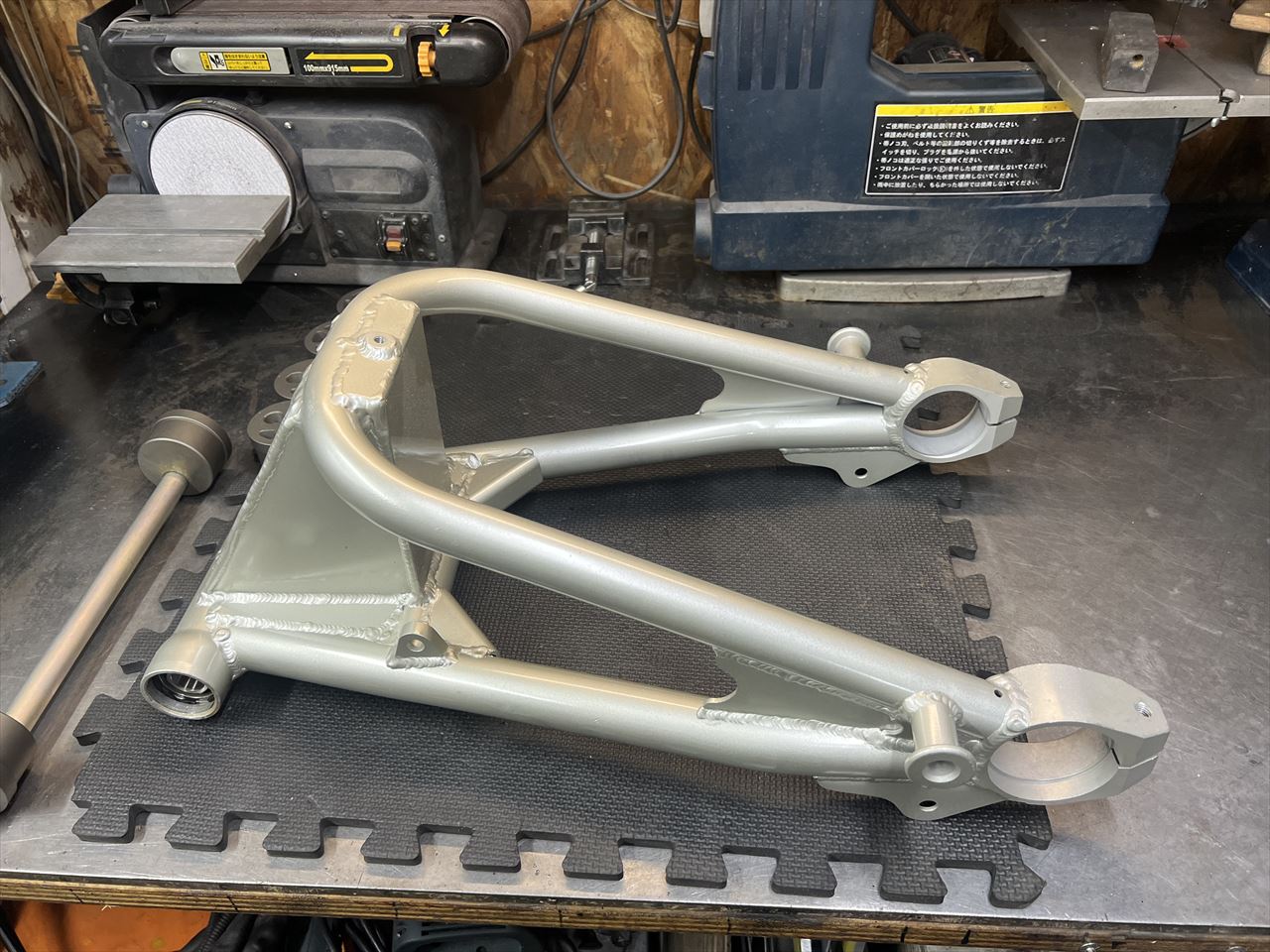

製作したばかりのZRX400改S1スイングアームに仮組します。
長さの関係はこんな感じです。

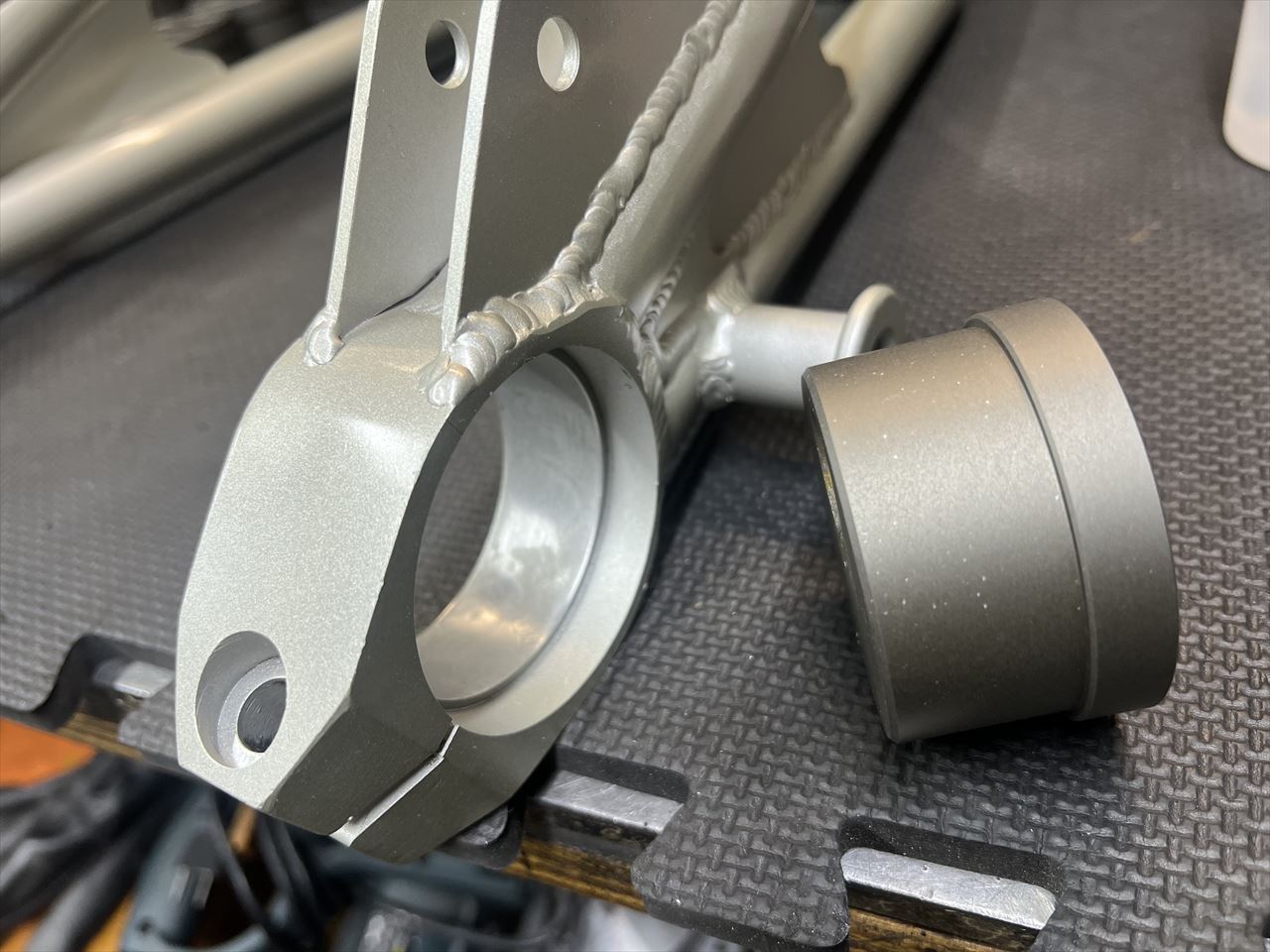

ZRX400エキセントリックは、他のカワサキ車と外径が共通の段付き仕様です。因みに実際のS1スイングアーム用エキセントリックはこれより小径で段の無い円筒形をしています。

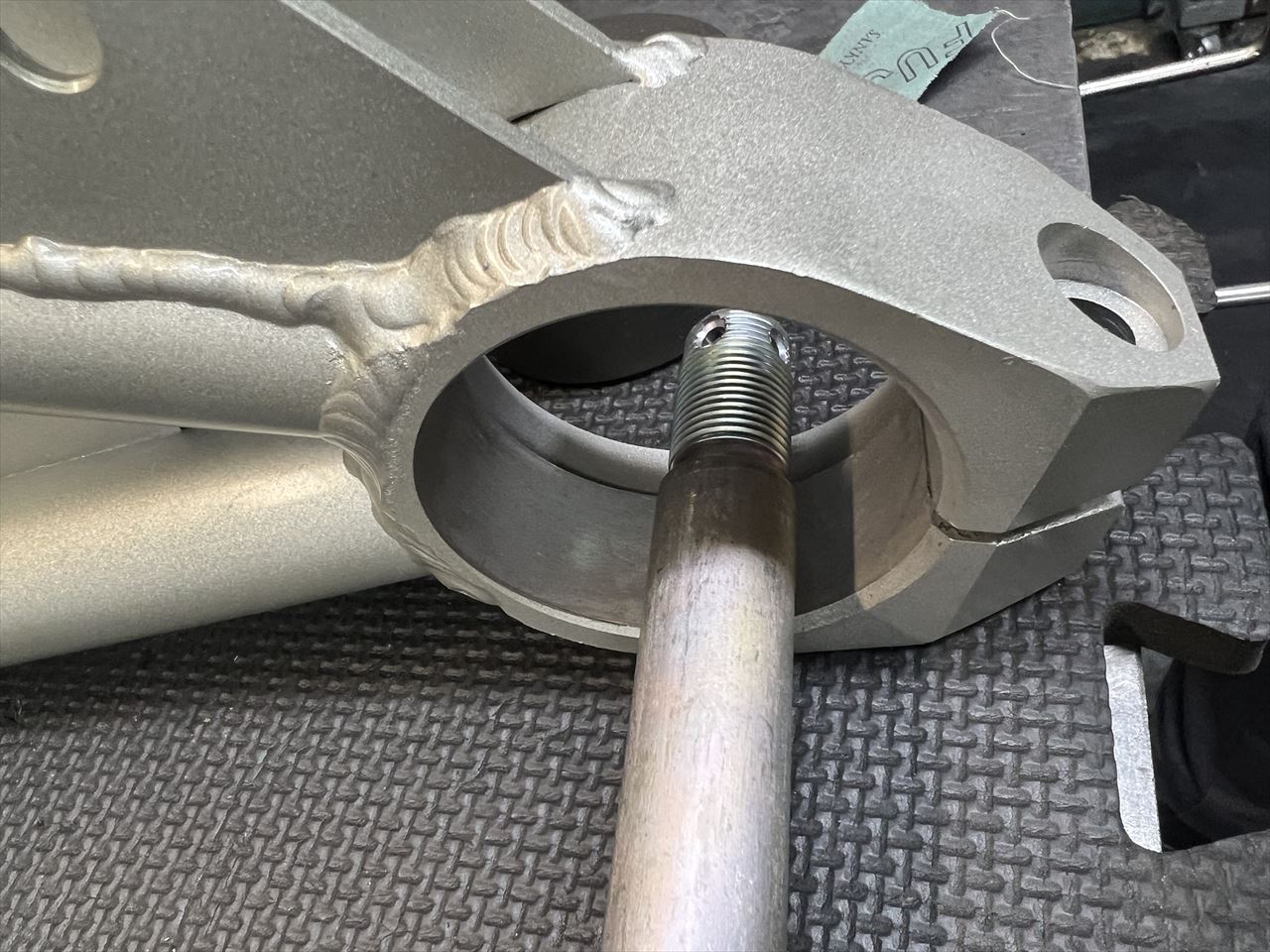

ZZR400のシャフトは、φ20ミリ部分がエキセントリックの中ほどまで掛かるので、センターリングに有利で、せん断強度も十分に発揮されます。

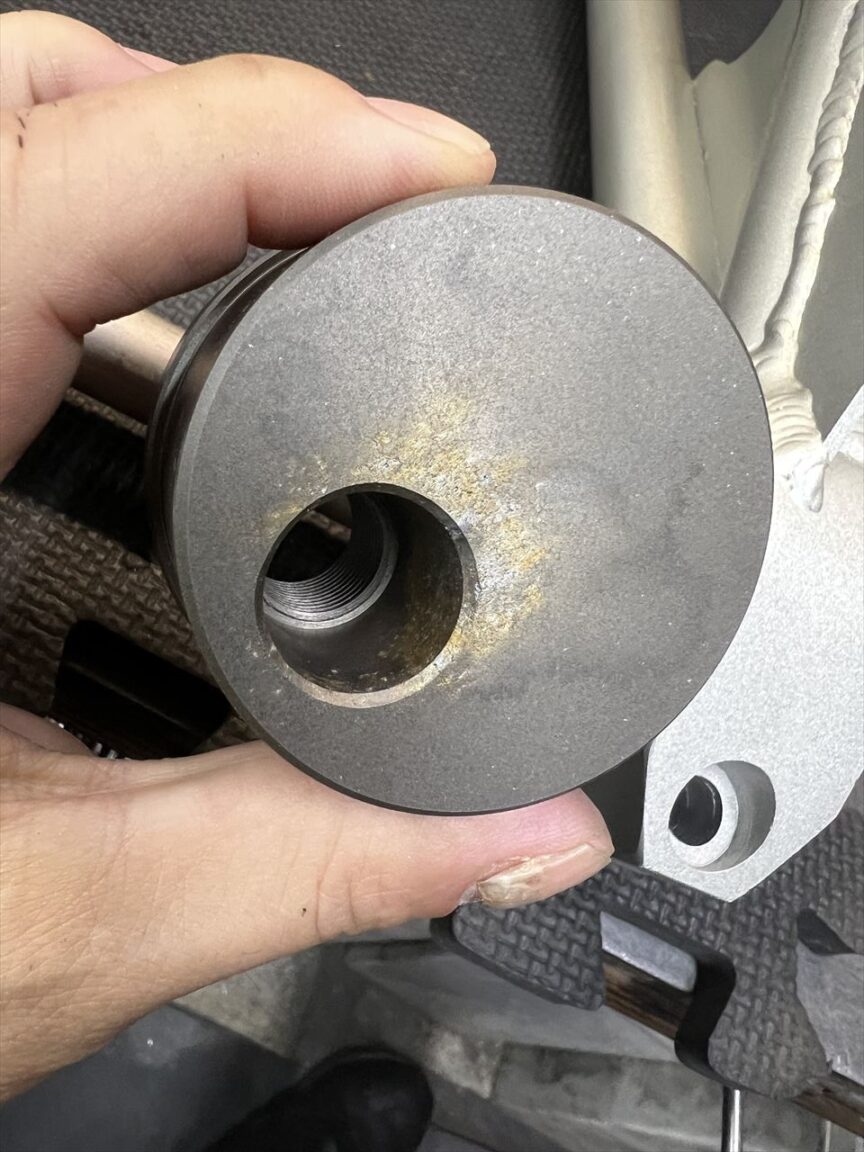

右のエキセントリックには雌ネジが切られています。

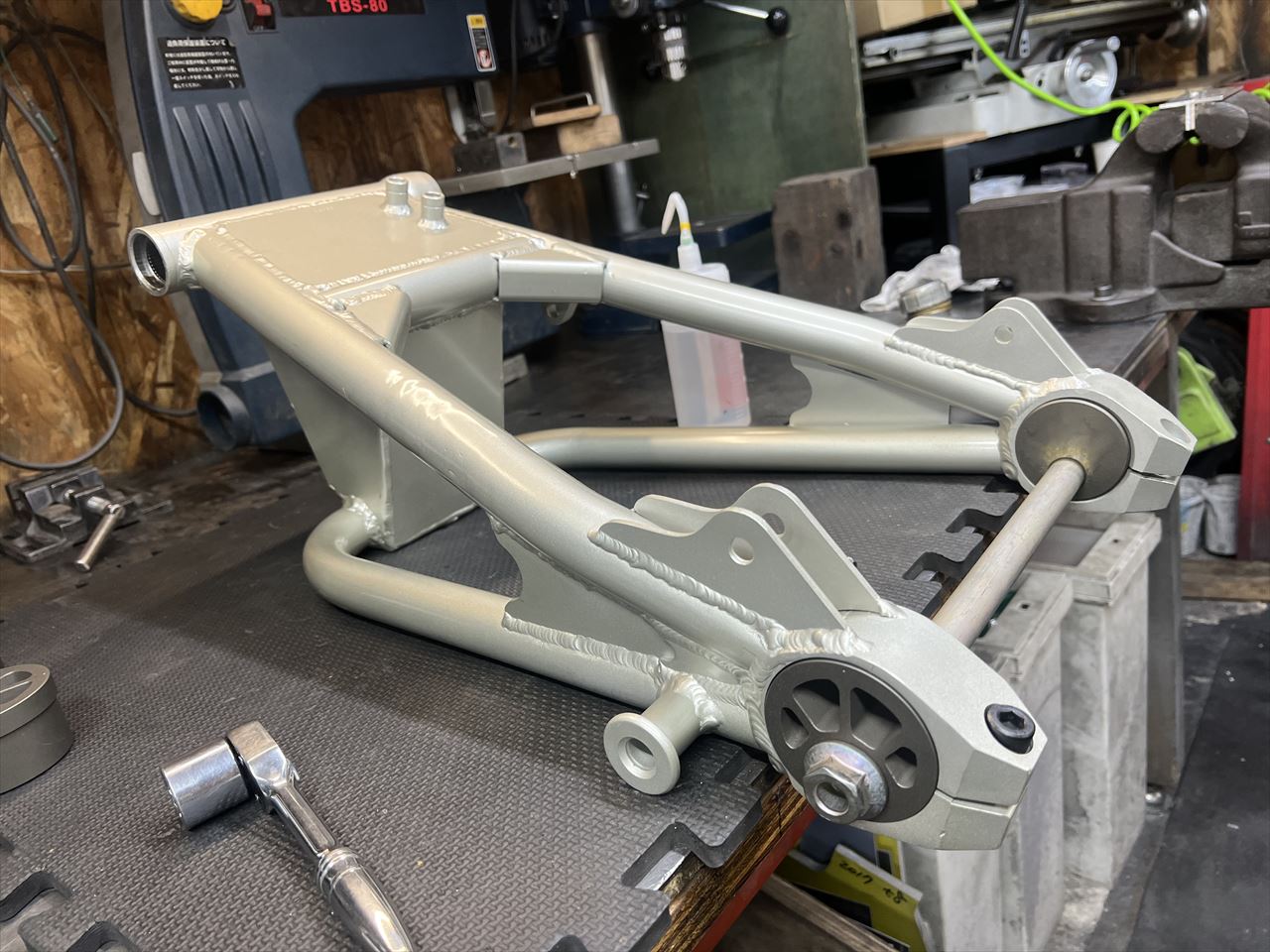

組み付けるとこんな感じ。

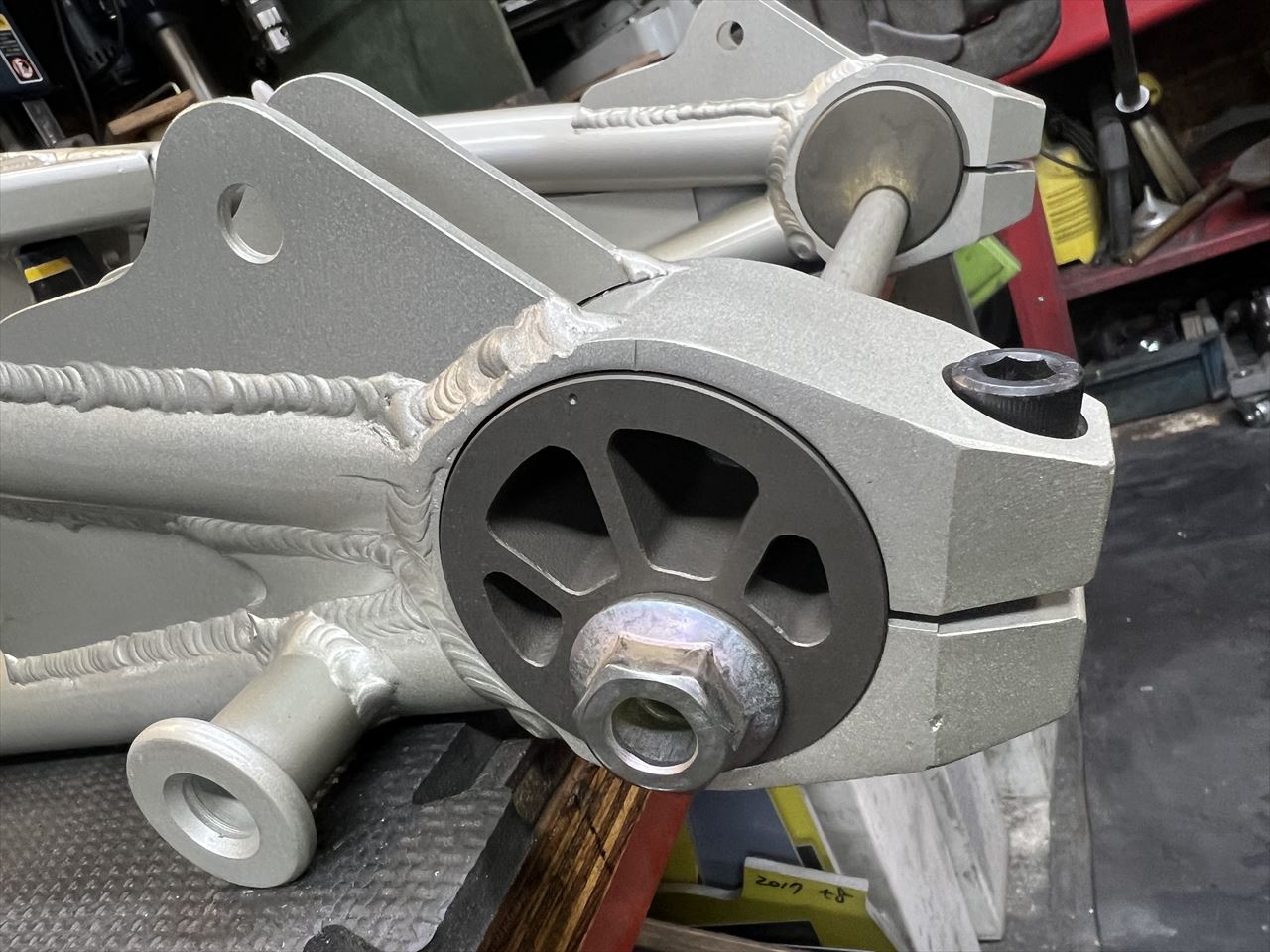

アクスルシャフトは左側が6角頭となります。

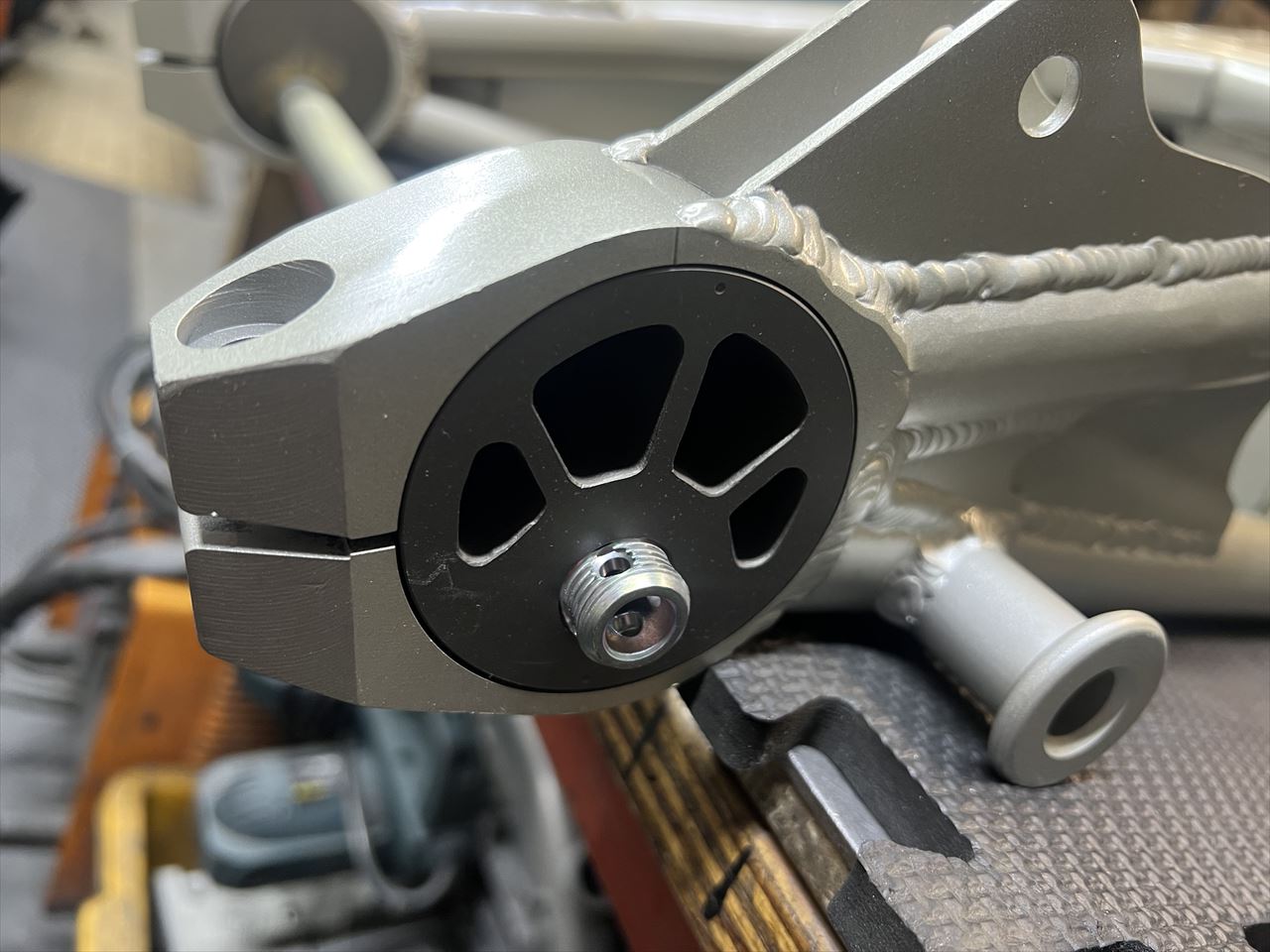

右側はS1同様なナットレスの外観となります。
