Z1000SR1 O.S様 R2メインハーネスの改造



交換用に使うZ1000-R2純正ハーネスを適合するように改造します。



前半はスリム化のため、カバーを剥がして3分割します。



それぞれでテーピングします。



メーターへの接続部分は、Z1000-R1の丸メーターに適合するよう、コネクターを変更します。

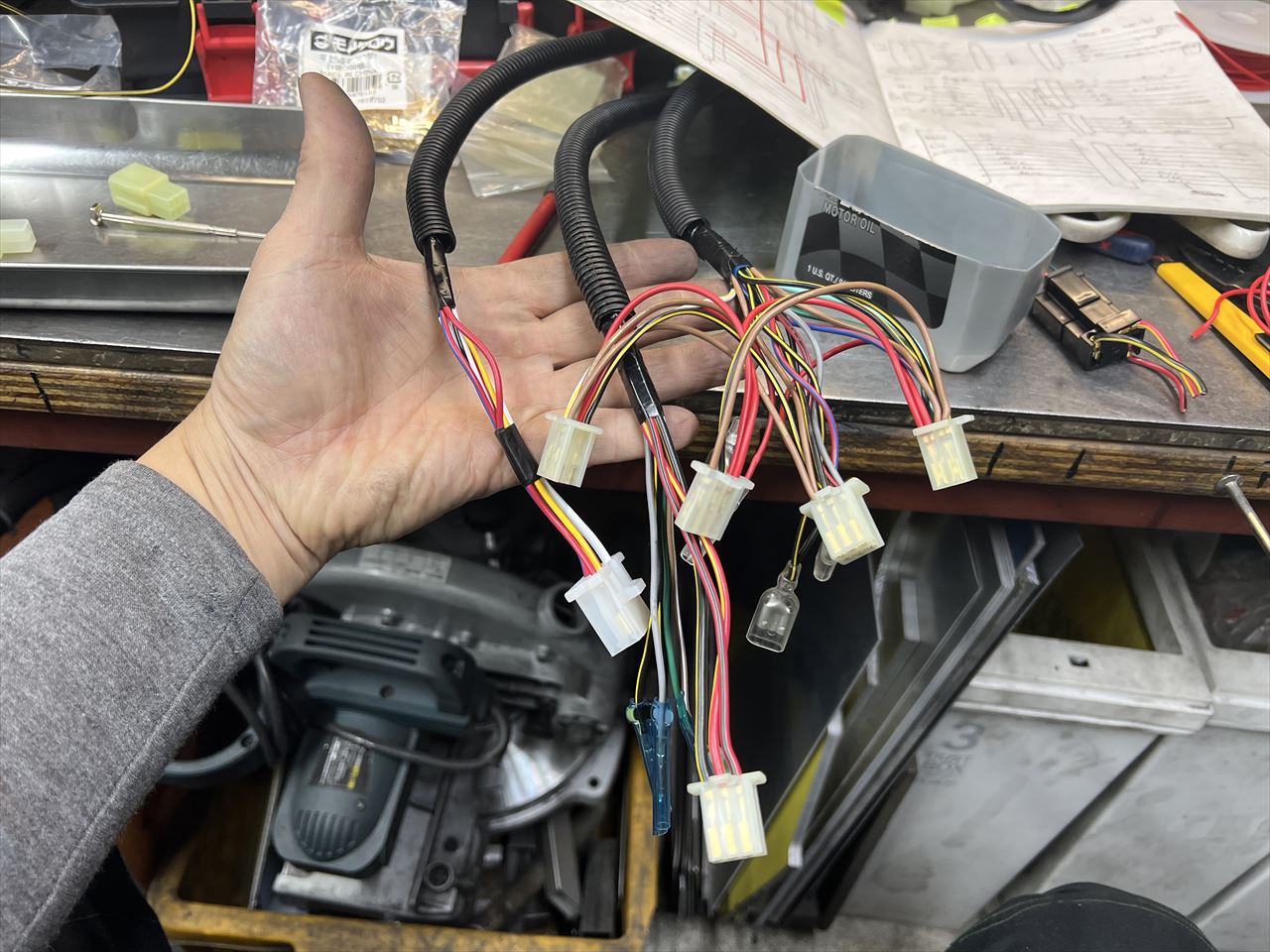

Z1000-R1用に4つのメーターへ接続するカプラーに変更するとこんな感じです。



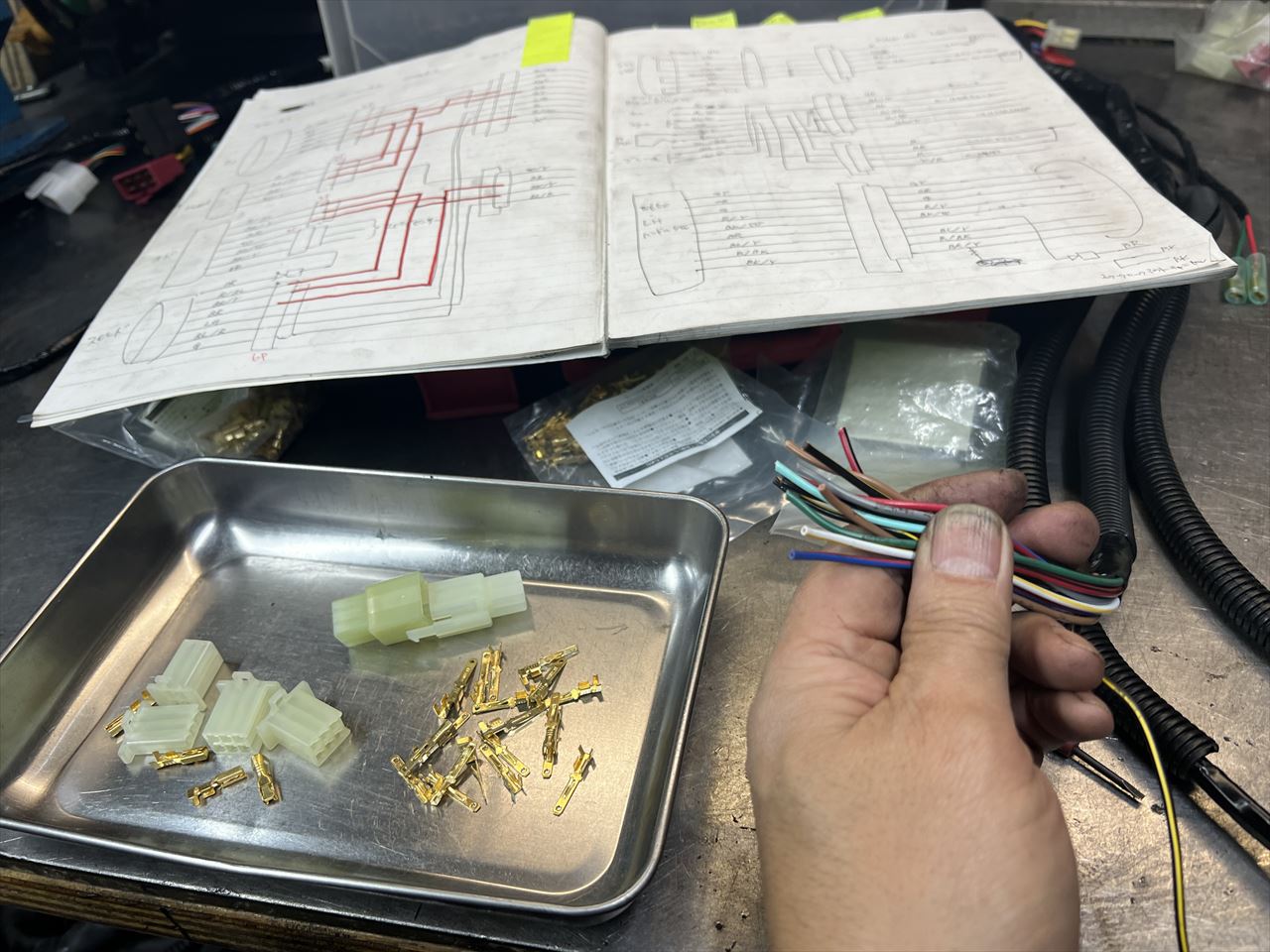

左右のハンドルスイッチとの接続も、使用するスイッチに合わせてカプラーを改造します。

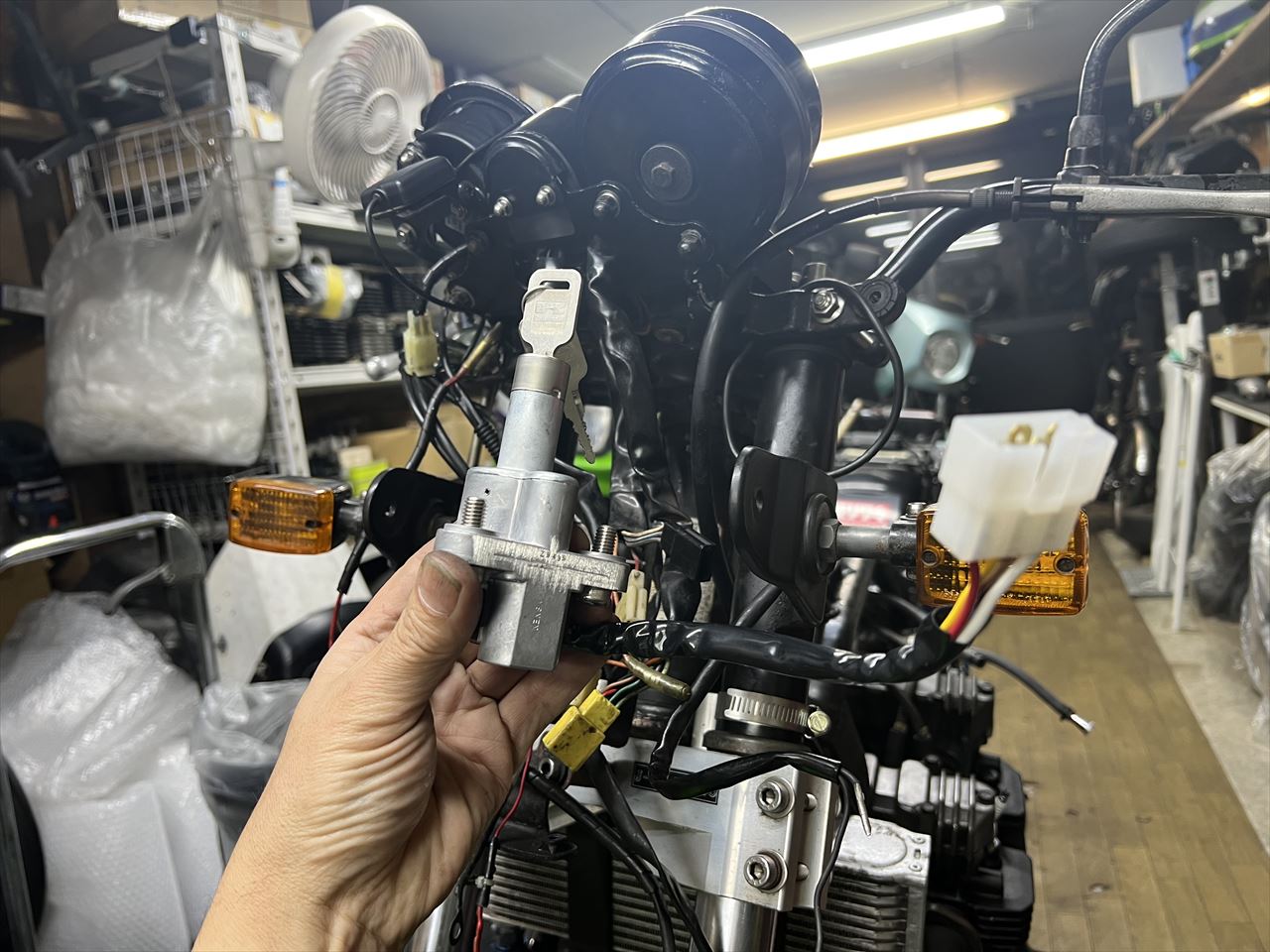

エリミネーター250の新品イグニッションスイッチを取り付けます。キーのデザインはGPZタイプになります。

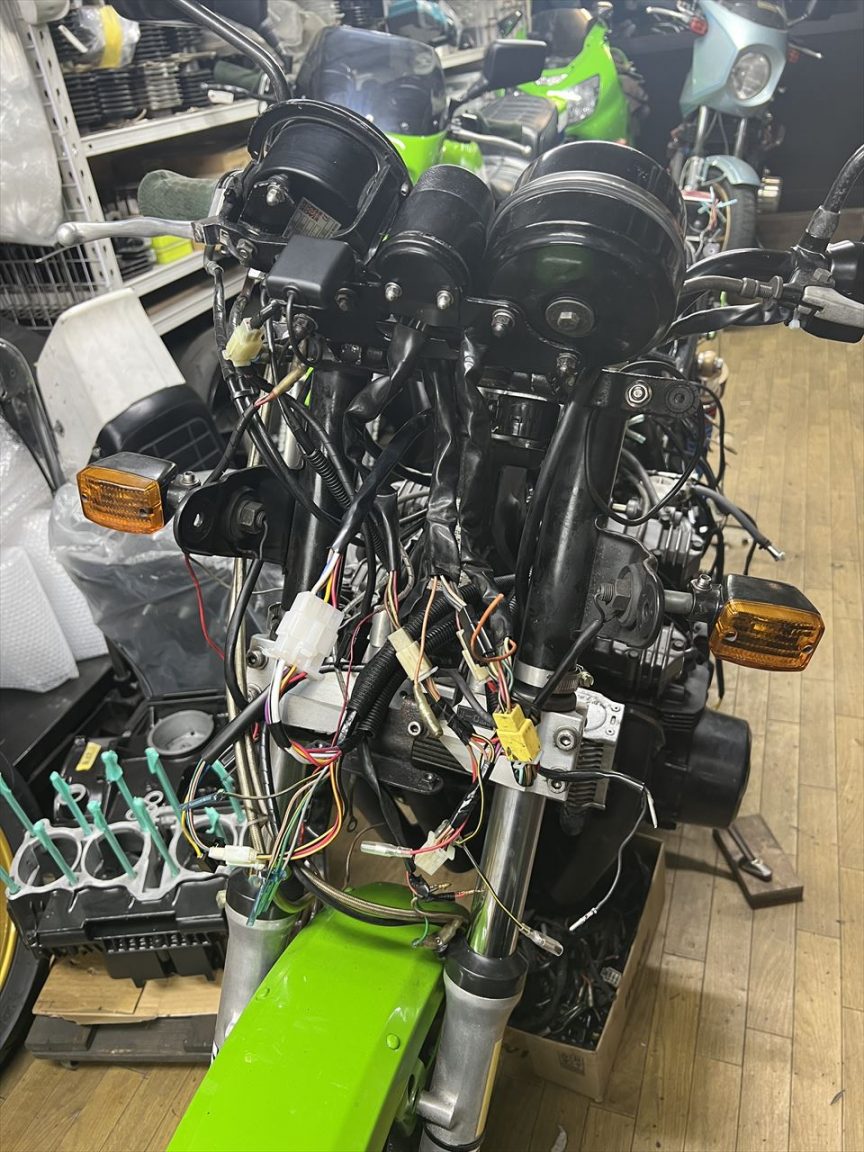

先ほど改造したメインハーネスとヘッドライトリレーハーネスをレイアウトします。

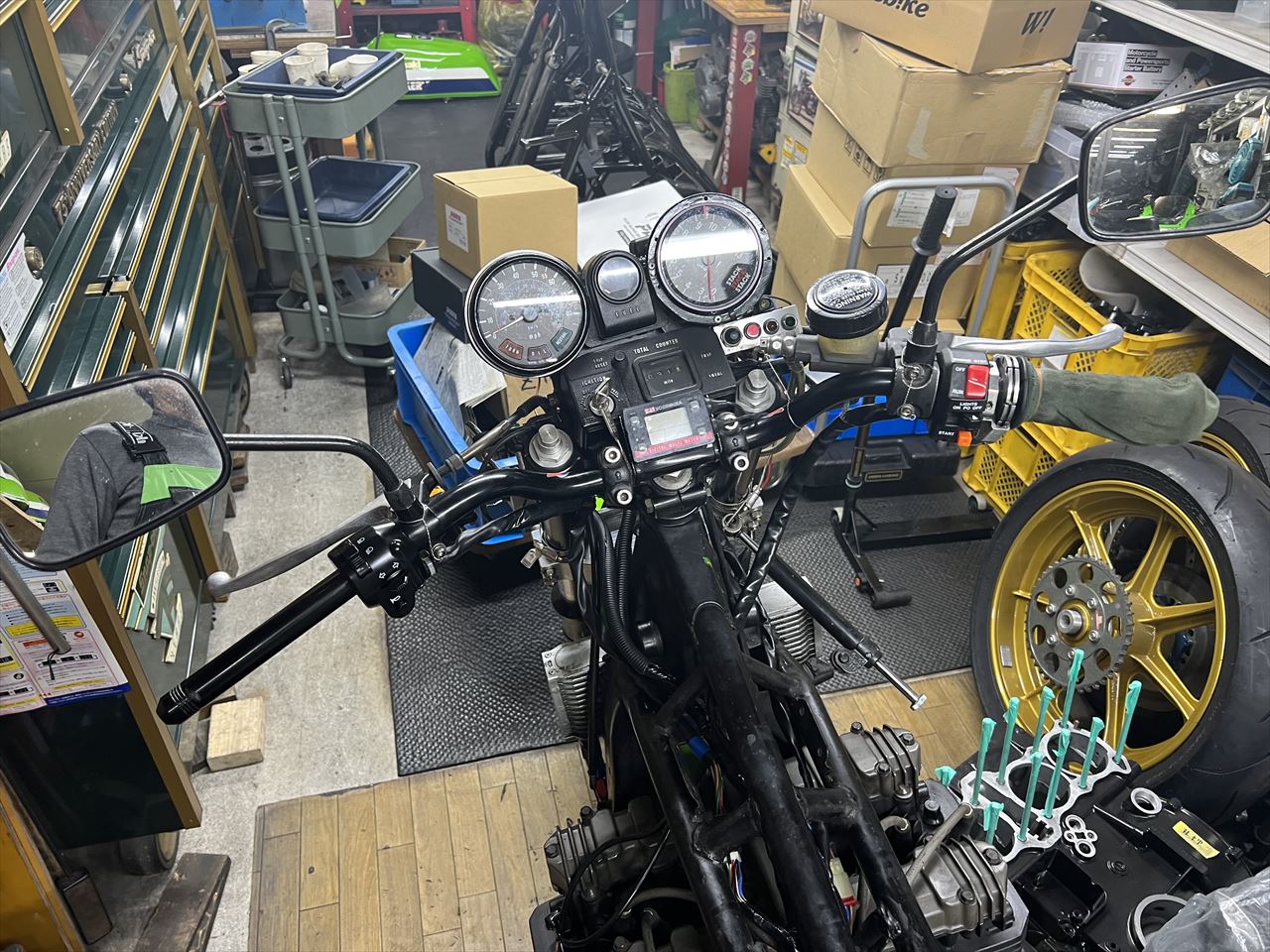

ハンドルスイッチは、左はW650純正、右は品質のいいアクティブ製のOWタイプを使用。

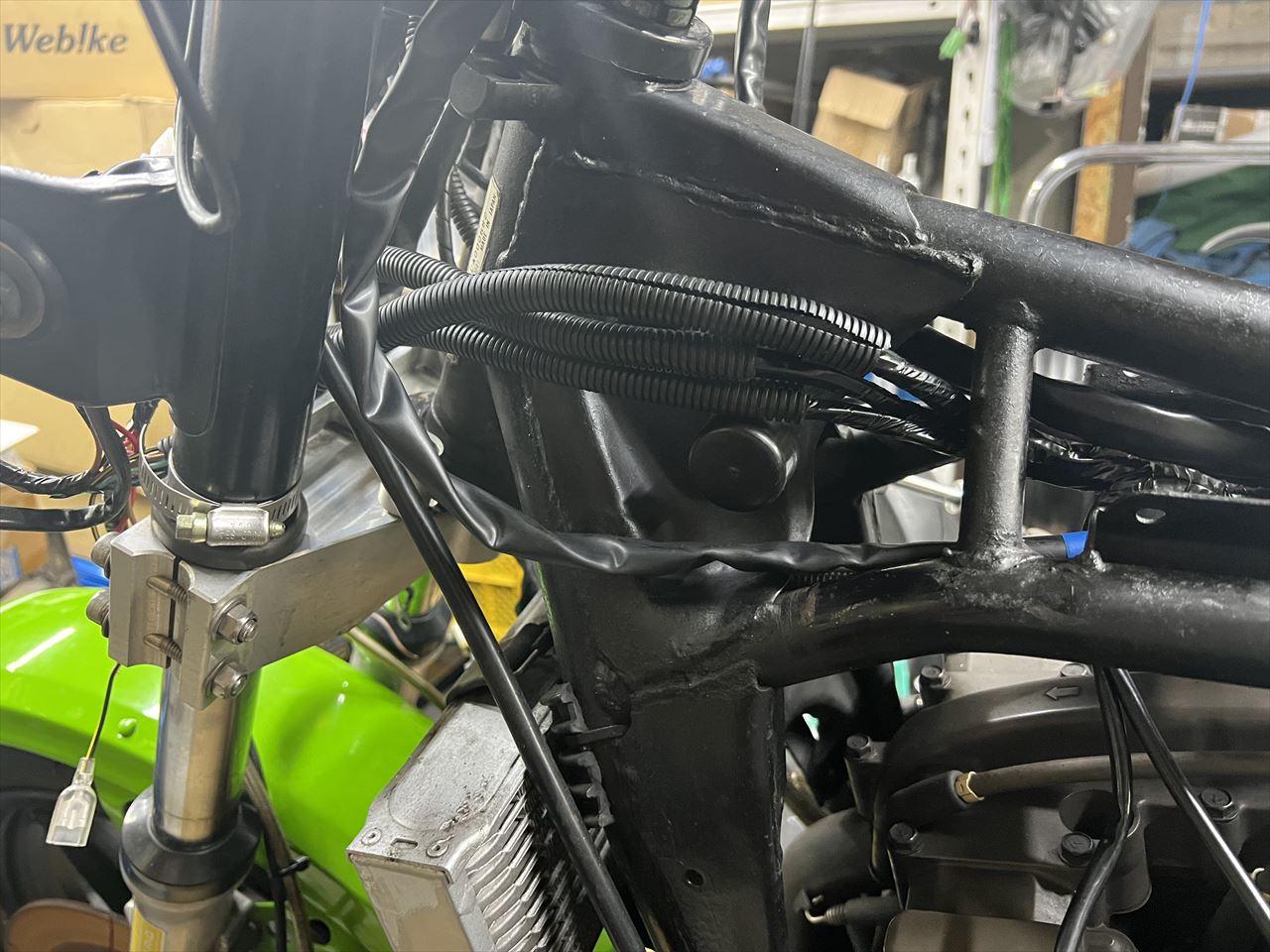

メインハーネスをスリム化した個所はこんな感じ。これでタンクの隙間に通せます。

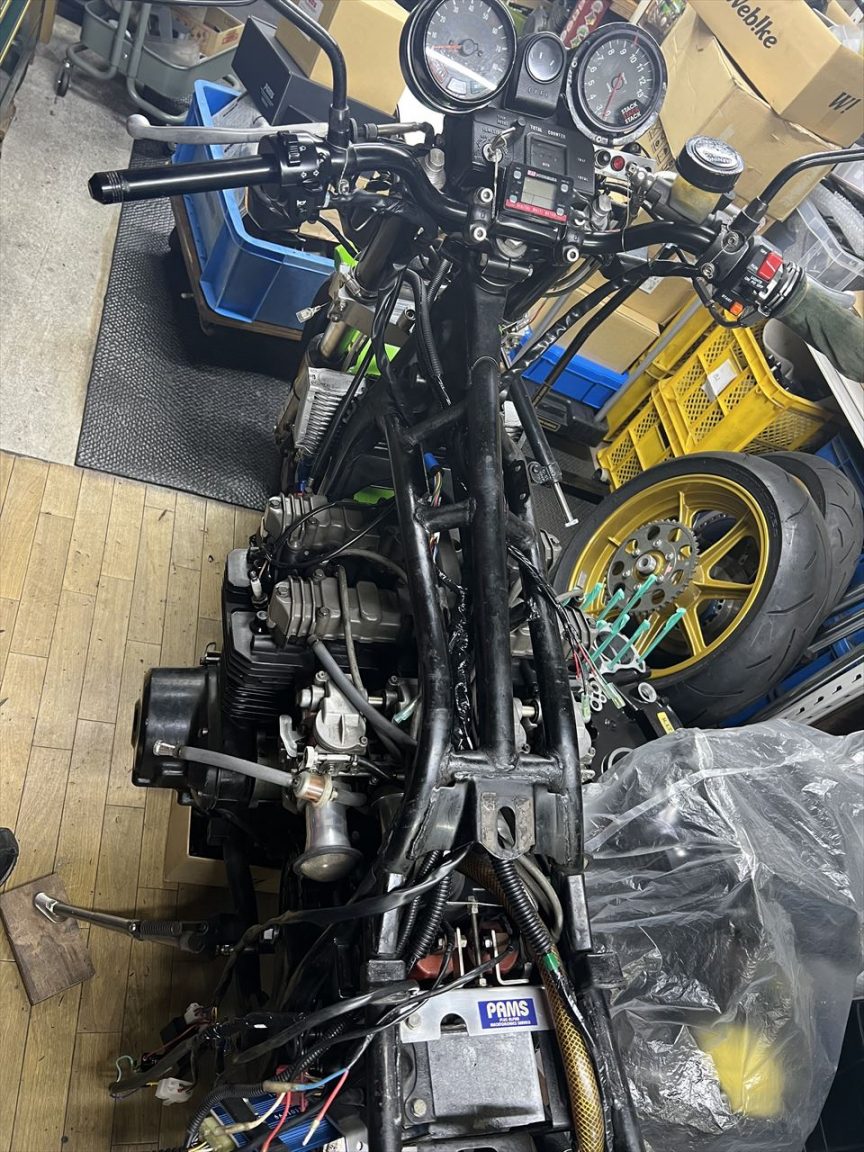

以前よりもだいぶシンプルな構成になります。
