Z1000J1 T.N様 S1化計画 エンジン腰上組み立て

 ヘッドとシリンダーの表面処理が完成したので早速組み込みます。



カムホルダーネジは全てヘリサート加工するので、先ずは下穴を開けます。

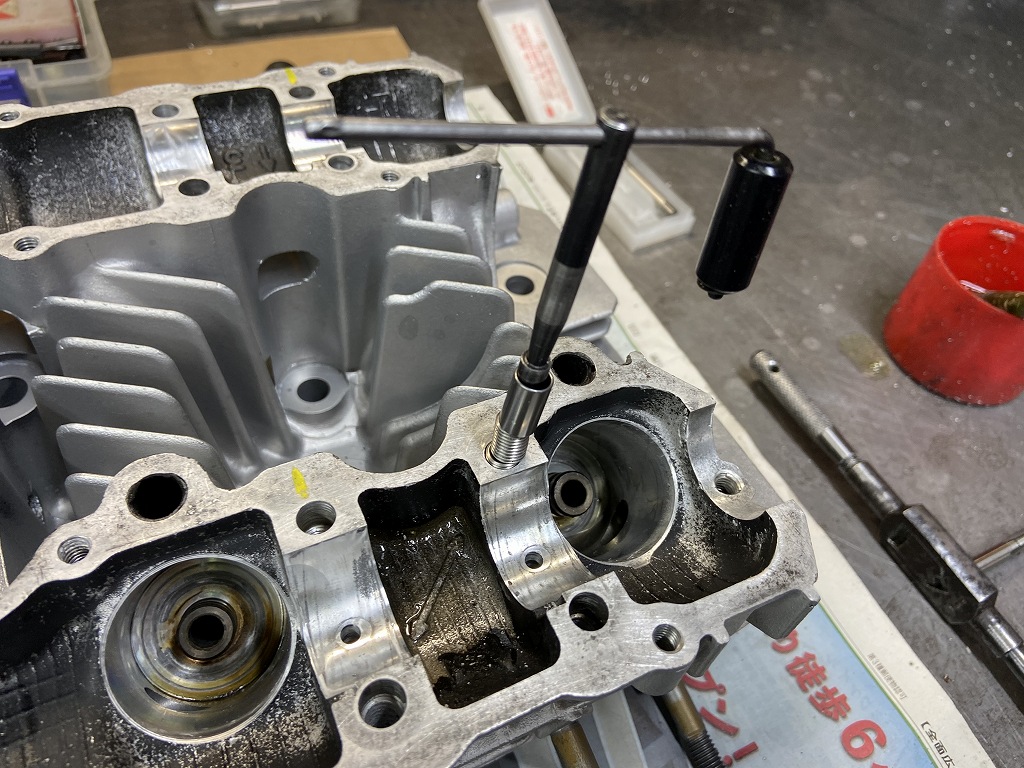

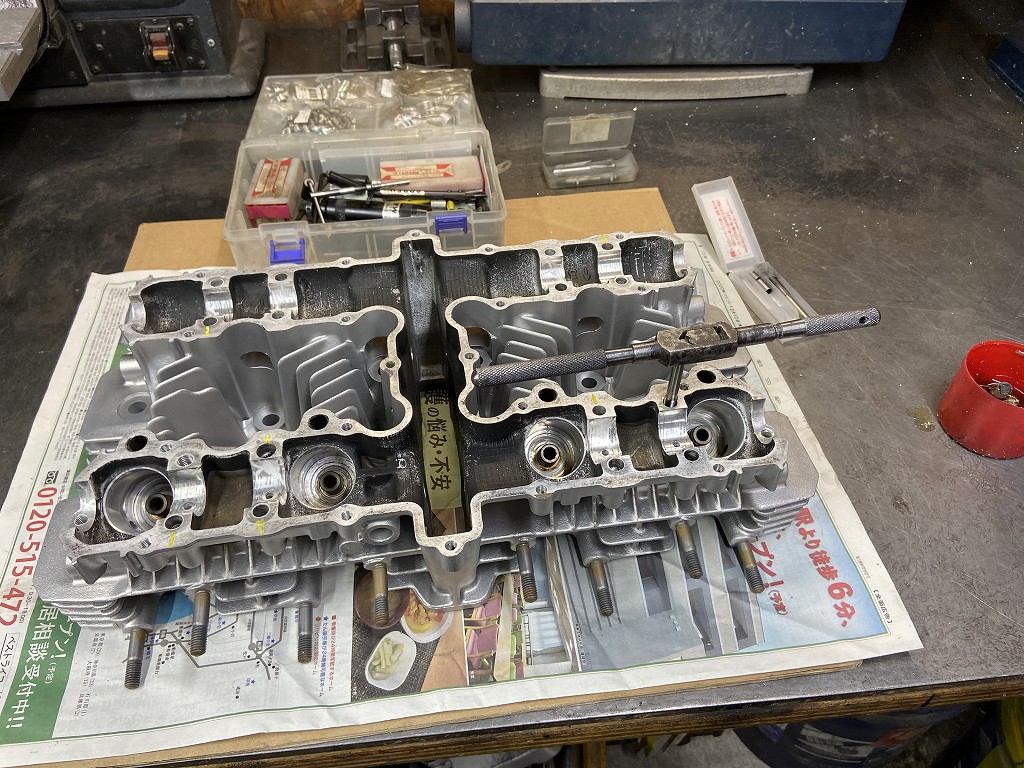

ヘリサートタップを立てます。

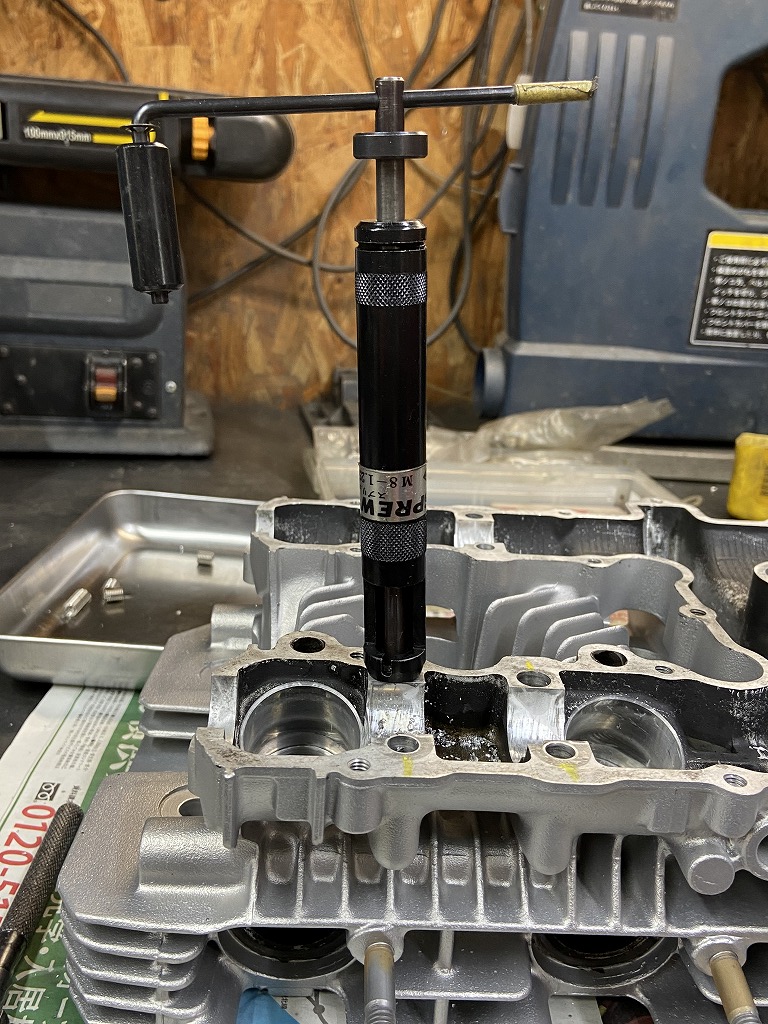

ヘリサートを挿入します。初めから入っていた6ヶ所に加え、残りの全てにヘリサートを入れます。

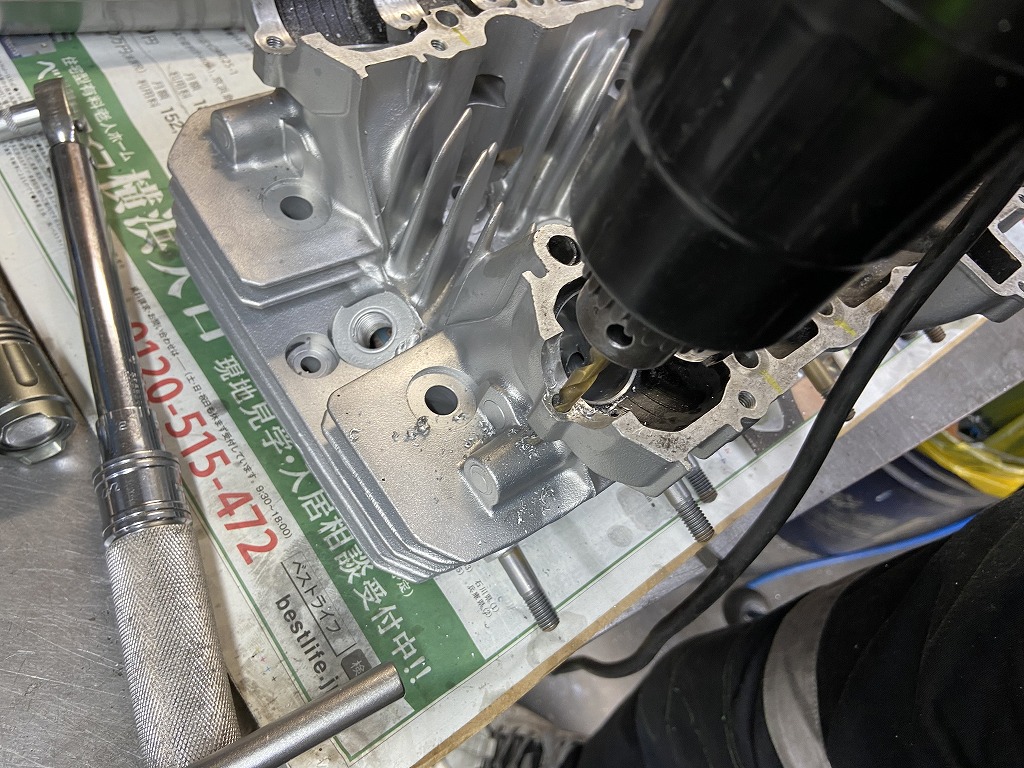

ここ1ヶ所だけはインチの太いボルトになっていたので、M8に加工しなおします。



M8のヘリサートを挿入します。

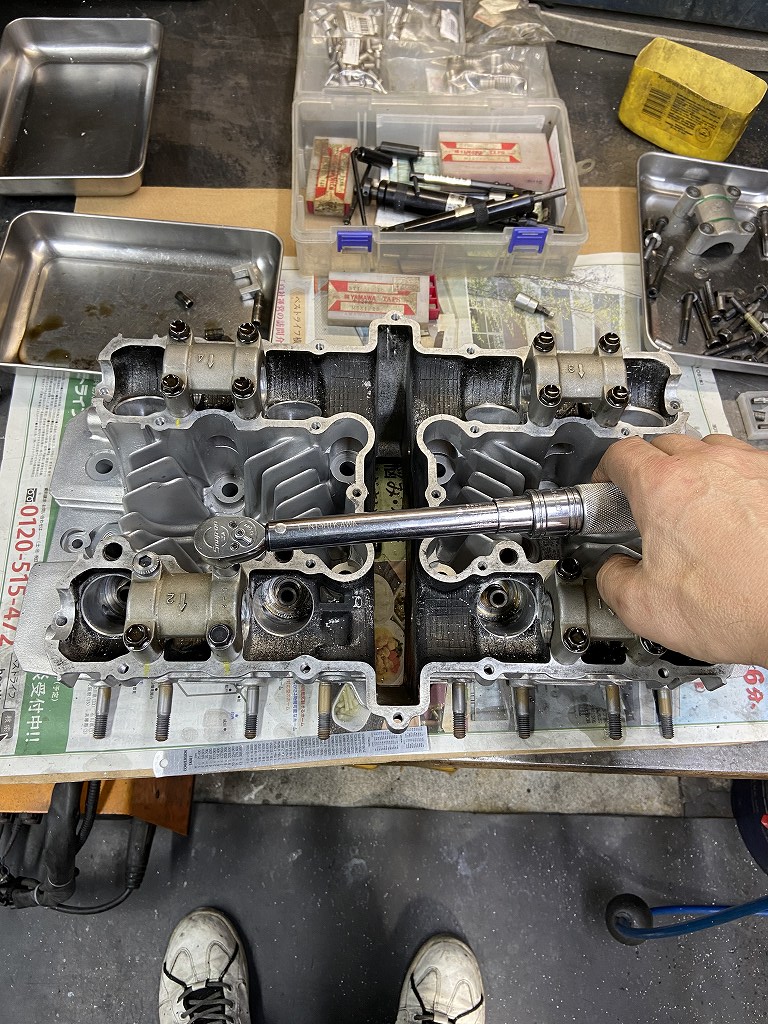

全てのネジ穴にヘリサートが入りました。カムホルダーを付けてトルクがしっかりかかるか確認します。



カムプラグのところも1ヶ所ネジが駄目になっていたので、こちらもヘリサートを入れます。

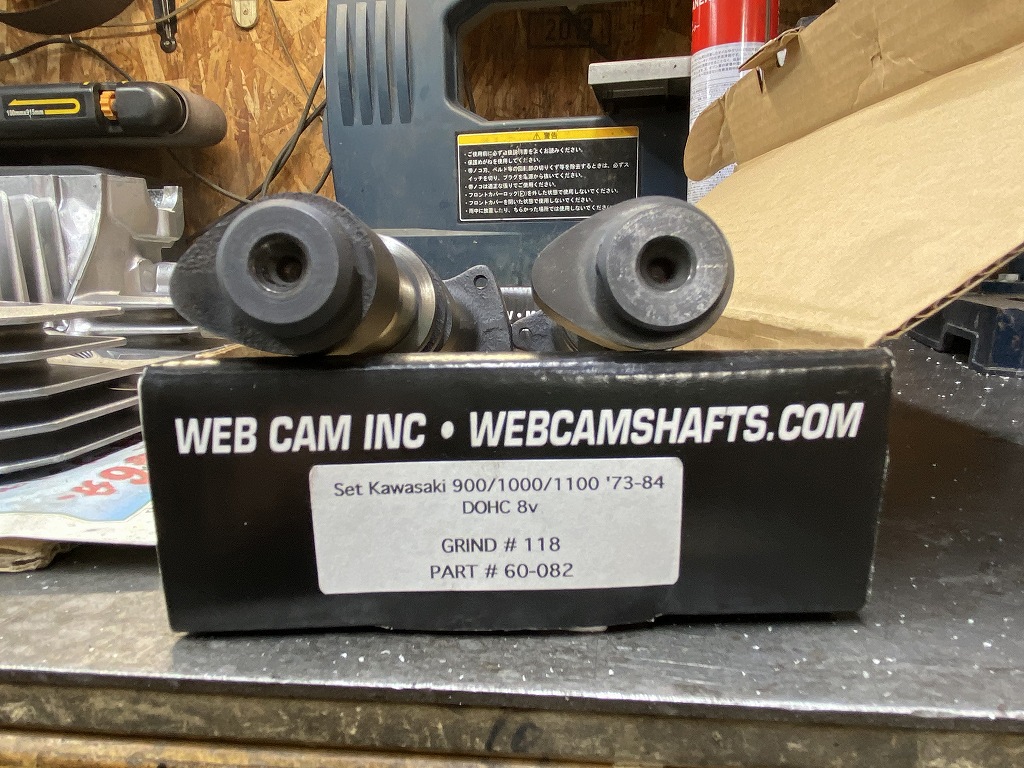

カムはウェブのハイカムを使います。グラインドNo.118、リフトはインテーク、エキゾースト共に約9.3ミリなのでステージ1といったところ。

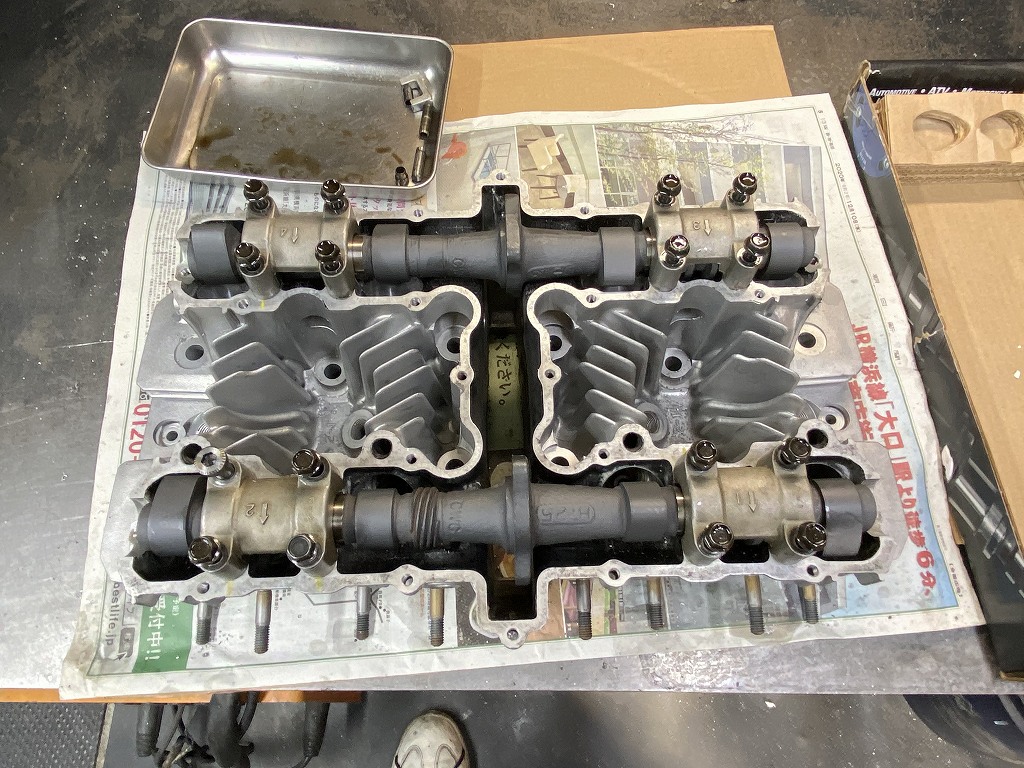

カムを載せて干渉がないか確認します。

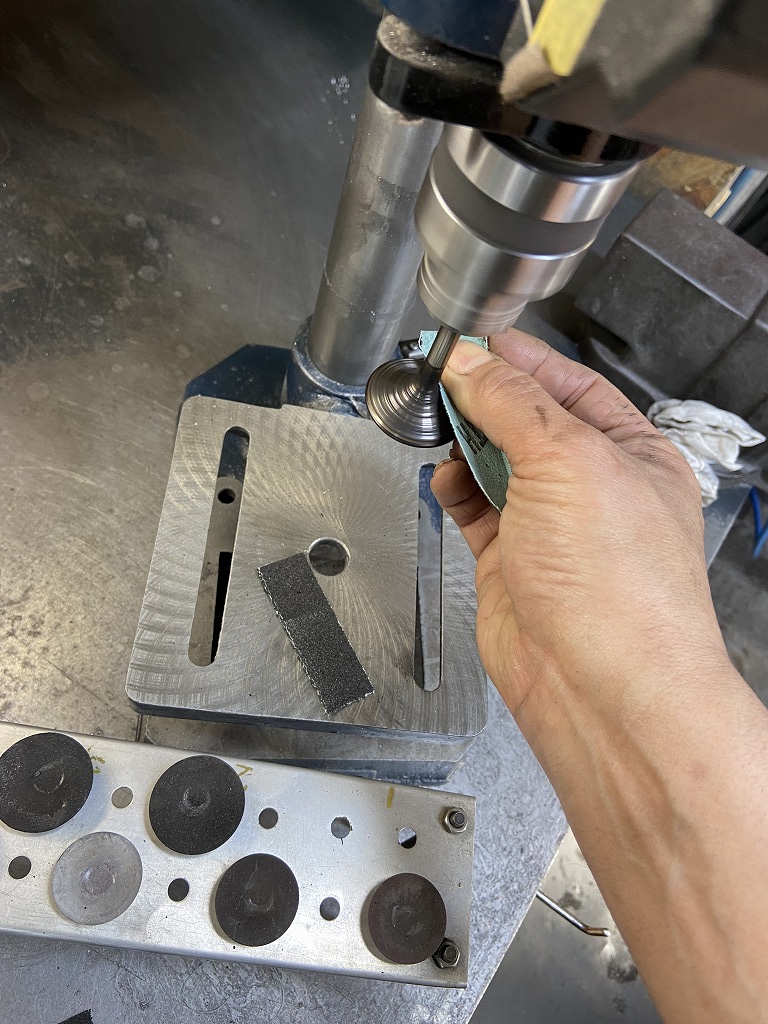

バルブは継続使用するので、ボール盤を使って研磨します。

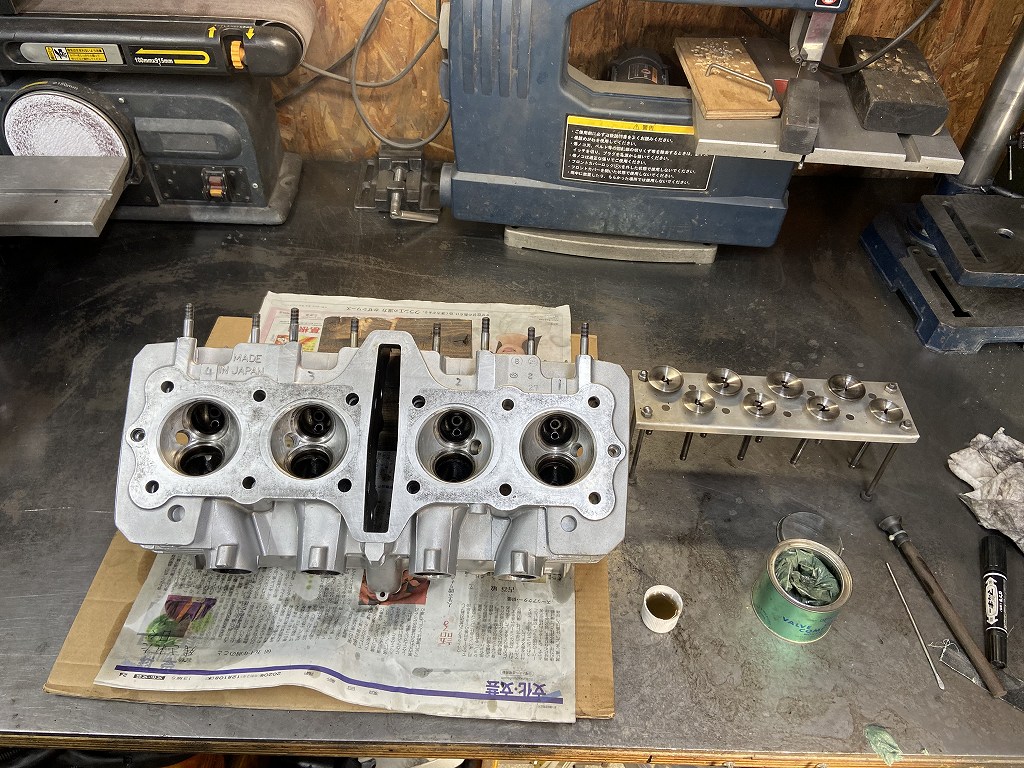

研磨したらバルブコンパウンドを使ってシートの擦り合わせをします。

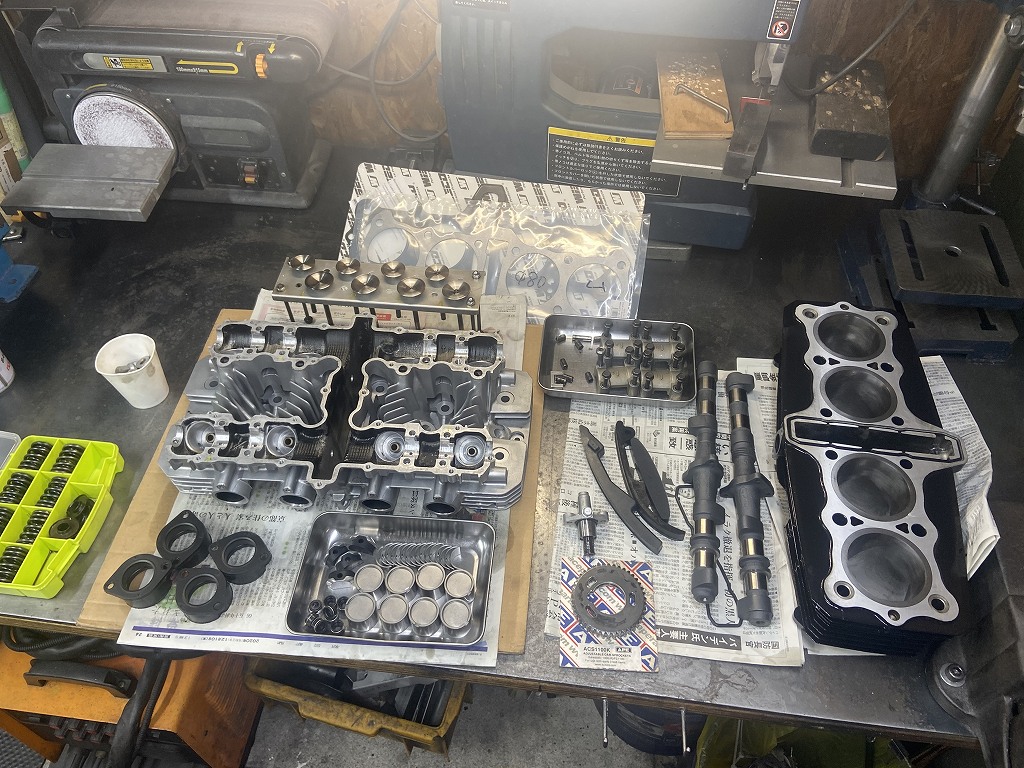

下準備が完了しました。腰上の組み込み部品を揃えます。



ヘッドにバルブを組付けます。

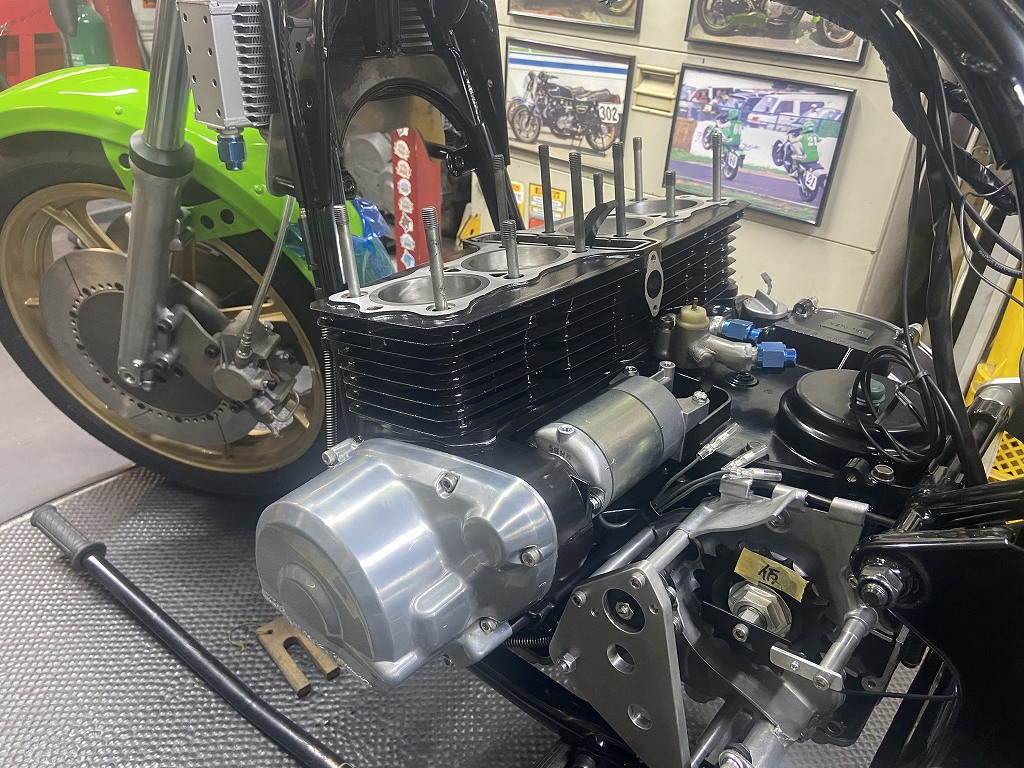

エンジンにシリンダーを挿入します。



続いてヘッドとヘッドガスケットをセットします。

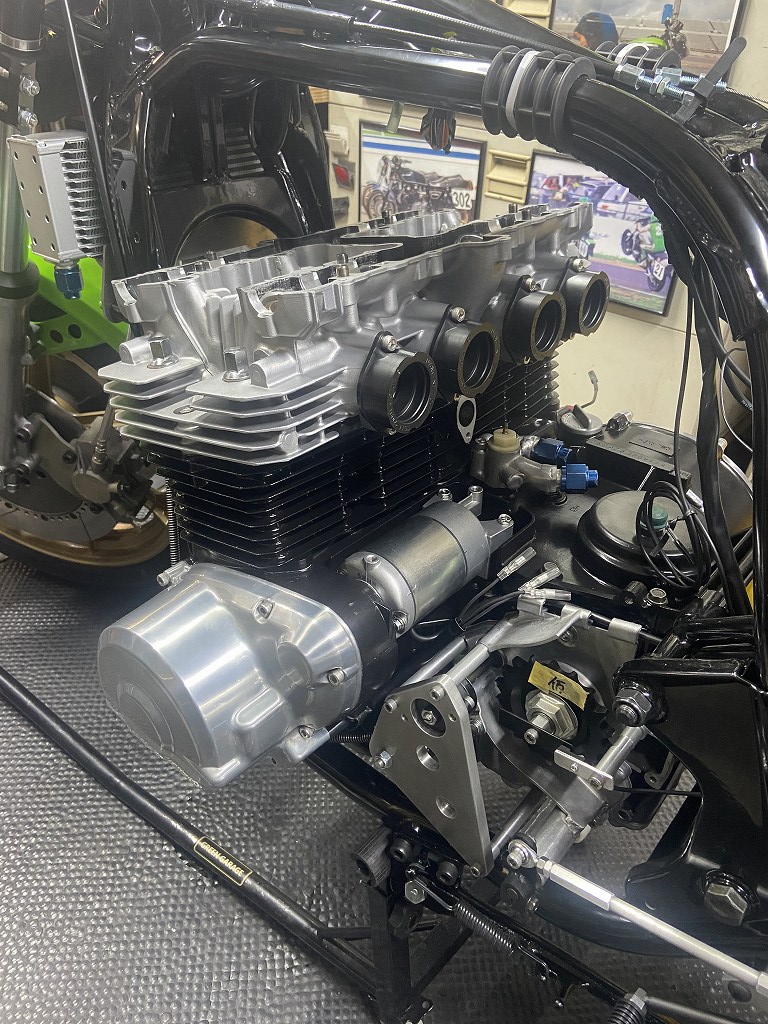

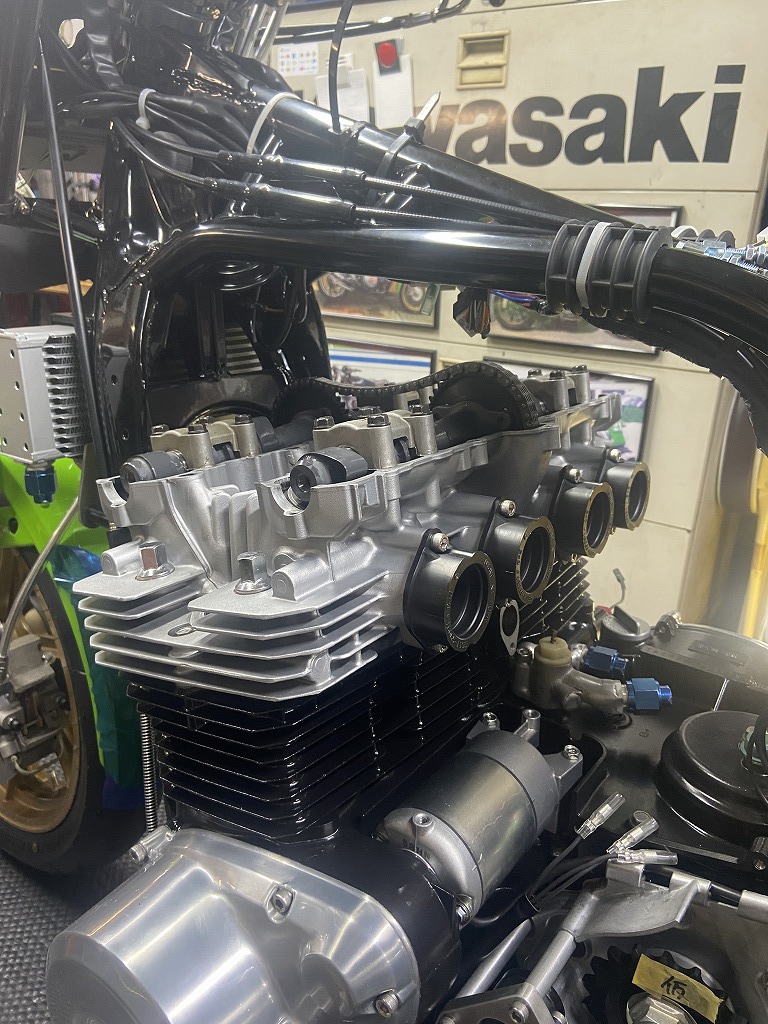

ヘッドを組付けます。



カムを組付けます。

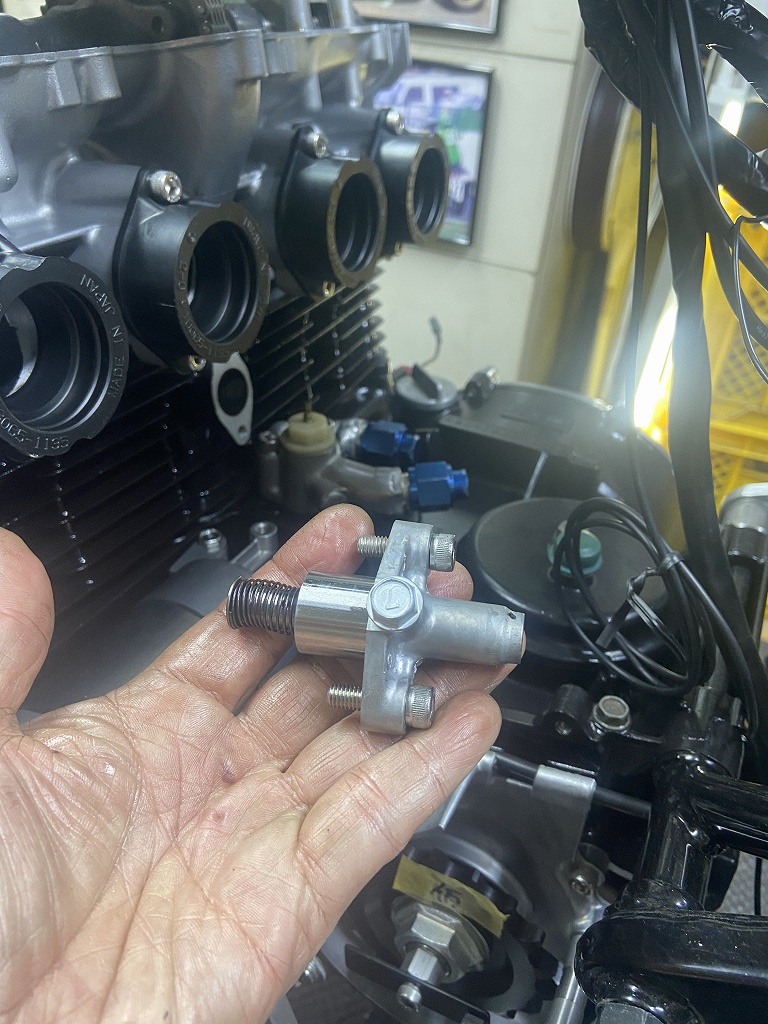

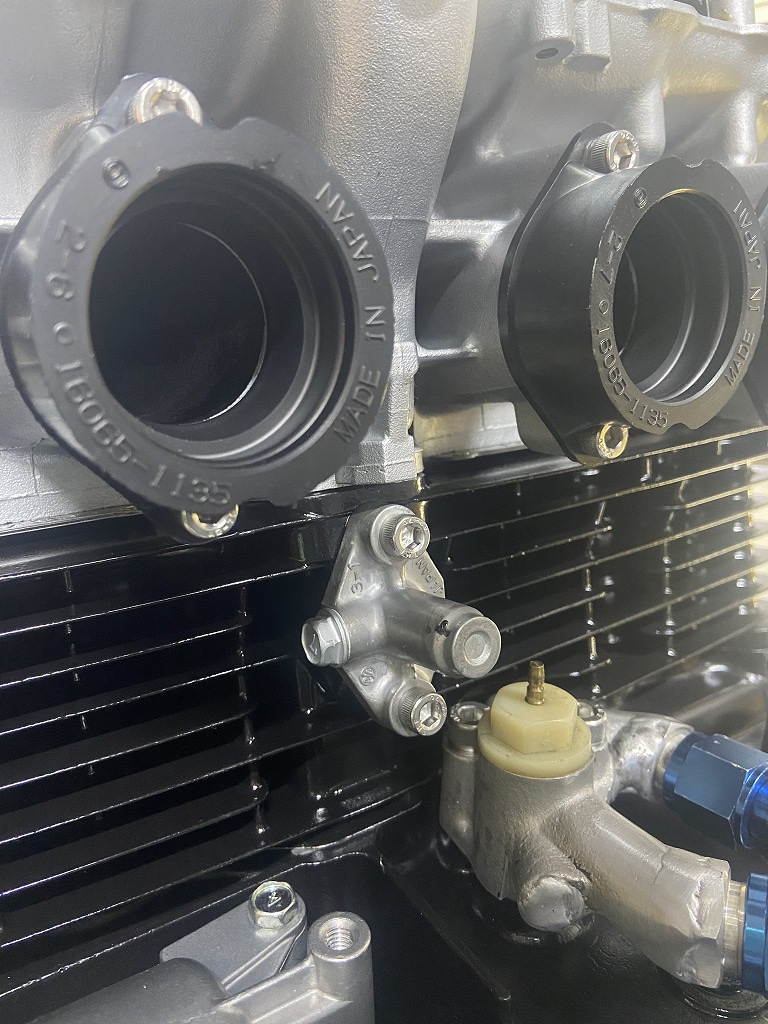

テンショナーはお持ち込みのS1タイプを使います。
