スピードメーターセンサー製作

スピードメーターセンサー単体製作のご依頼です。

Z1000R1の丸メーターをアウトプットシャフトで駆動できるキットになります。

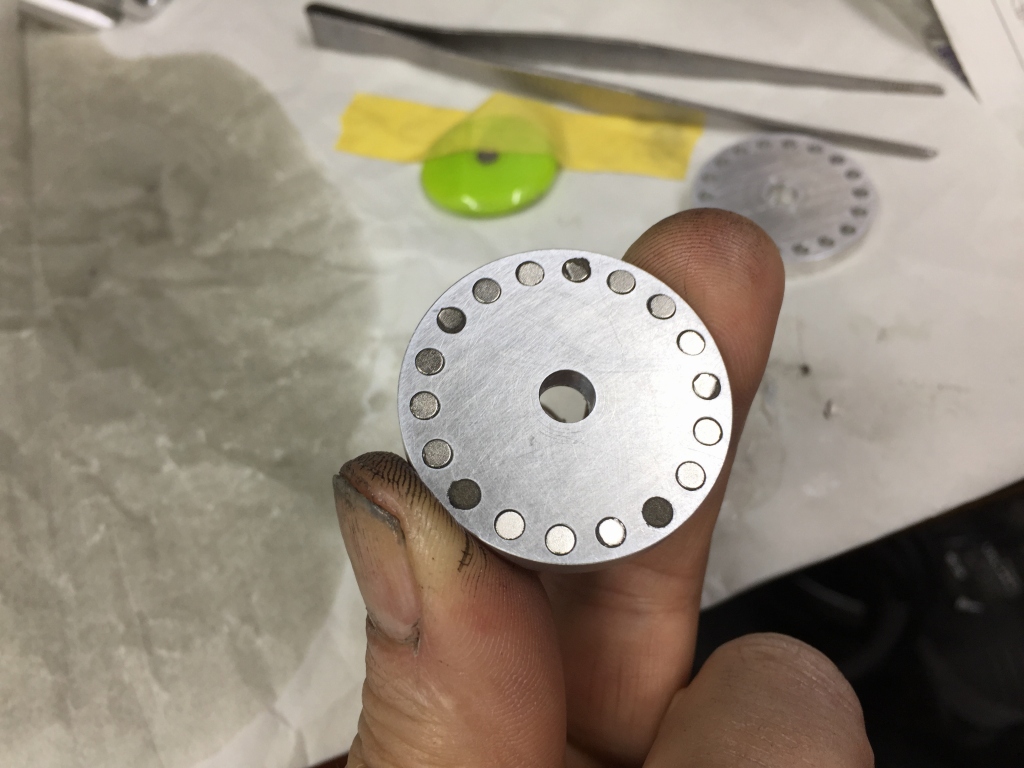

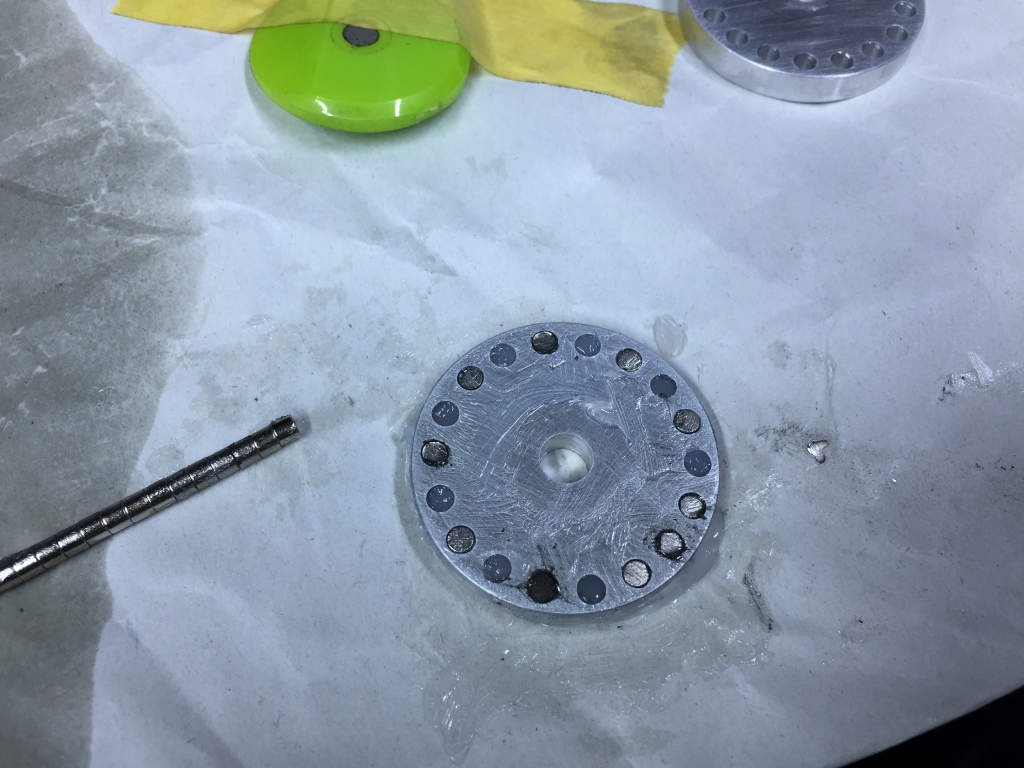

先ずは、トリガーとなる円盤にネオジム磁石を埋めていきます。

交互にN極とS極が並ぶように配置し接着します。



これをホール素子でできたセンサーで拾うと、

1周で18個、9回のスイッチングが得られます。

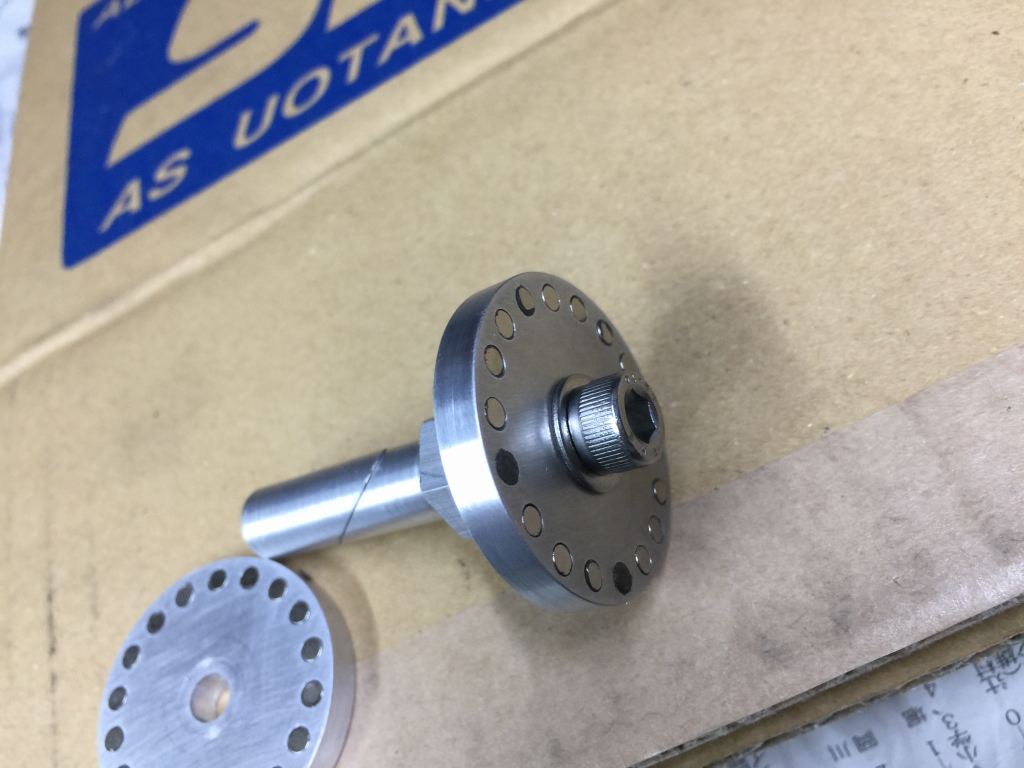

今回はJ2以降の後期型アウトプットシャフト用のキットです。

シャフトの中空穴にすり割りで固定できます。

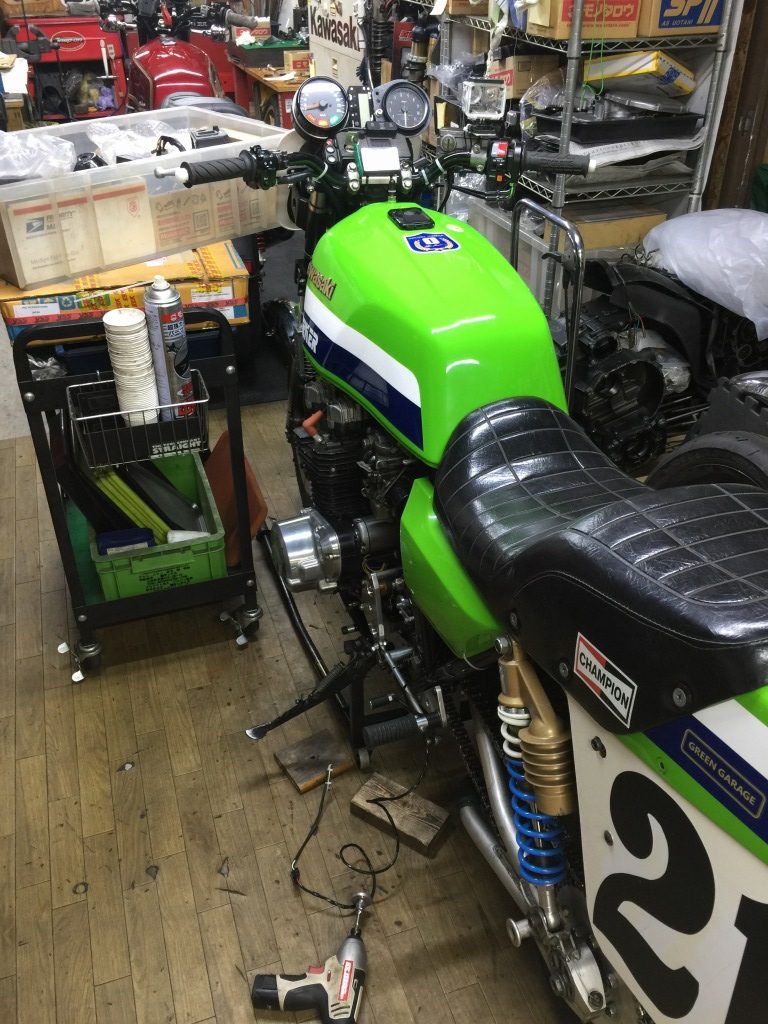

デモ車で動作確認します。



デモ車に今回製作したセンサーを接続し、電動ドライバーで磁石を回して信号を送ります。

その動画がこちら。

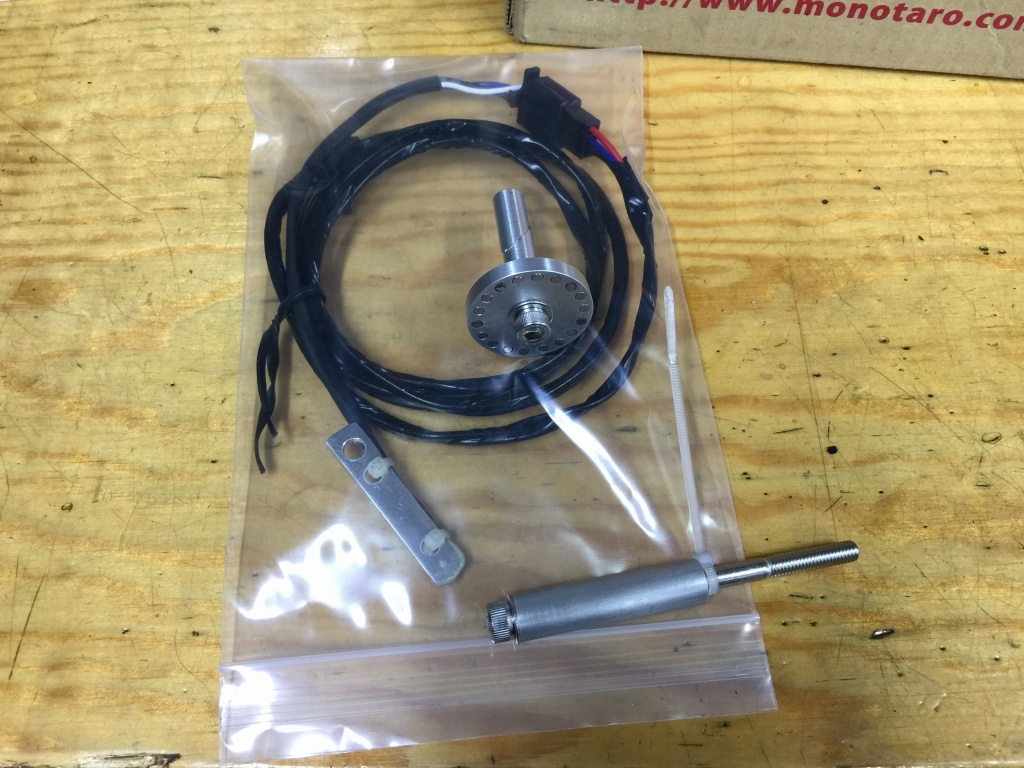

キット内容はこちら。

センサー、トリガーとステーセット、延長ハーネスという構成です。

これで純正メーターがアウトプット駆動で動かせます。

あとはボンドが乾いたら完成です。

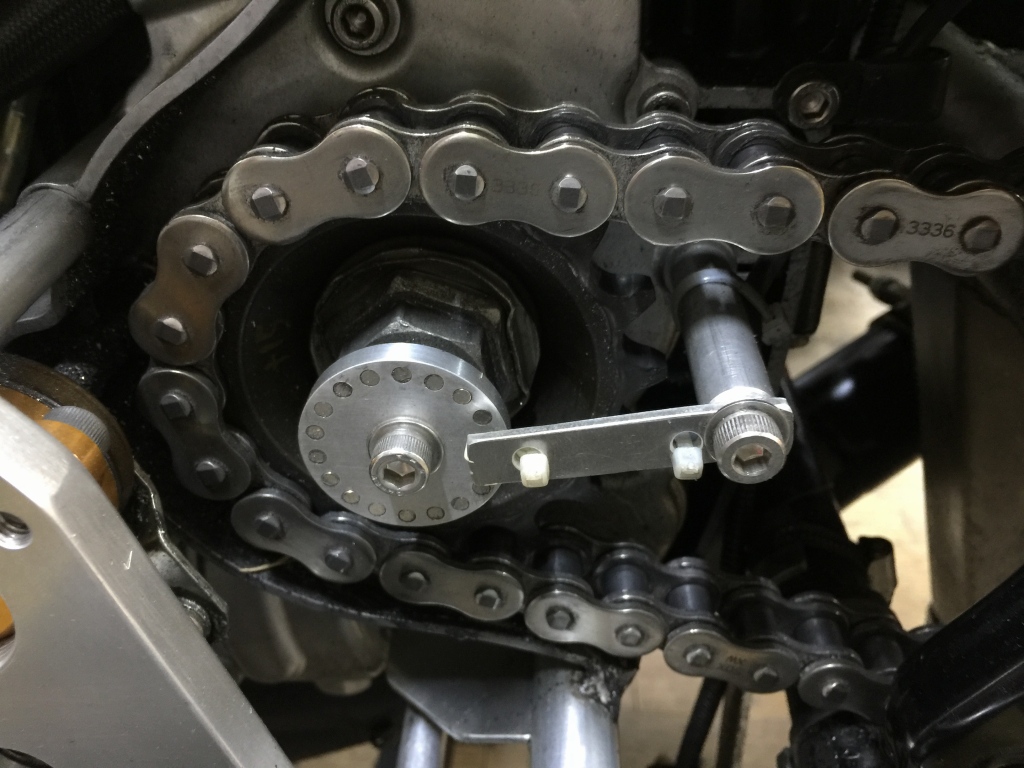

取り付けはこんな感じでお願いします。

センサーと磁石のクリアランスは1~2ミリ程度、

センサーは接触すると直ぐに壊れるのでご注意を。
