Z1000J1 T.N様 S1ローターの仮組み



製作したS1ローターのインナーをアルマイトしました。こちらはアルマイト前で、右上が色見本です。



アルマイト後がこちら、フロントとリヤはアルミの材質が異なるため、なかなか同じ色に仕上げるのは難しいようで、毎回微妙に仕上がりが違います。

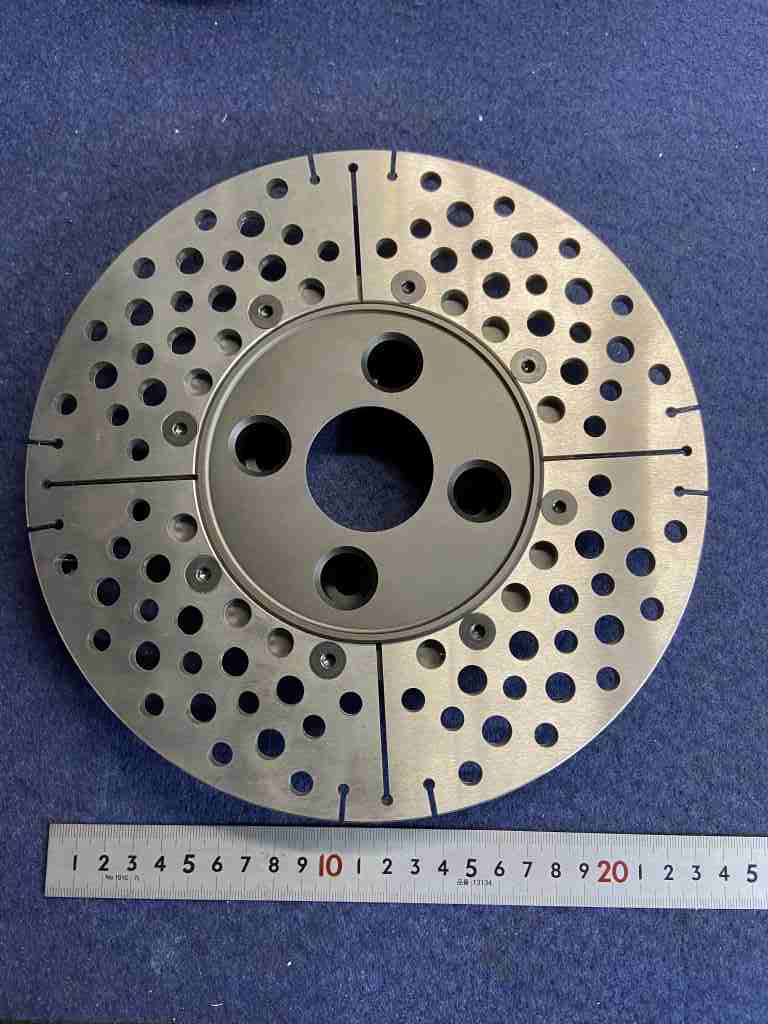

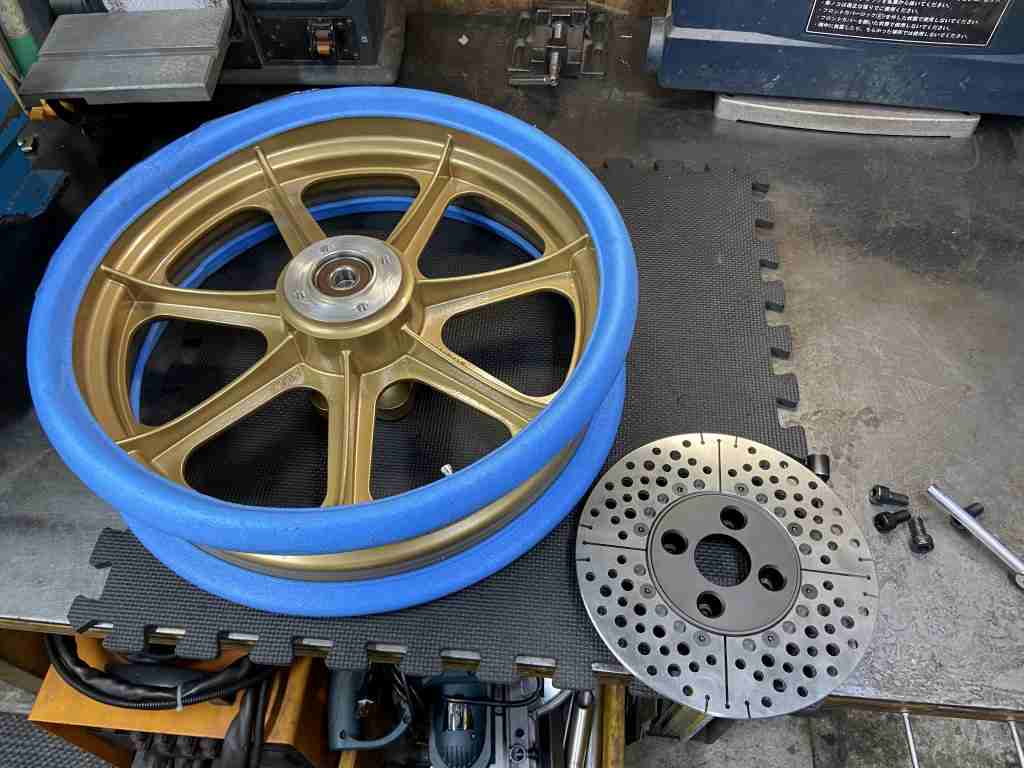

リヤローターは外径φ234ミリで、今回は当時のレースパーツのひとつをコピーしてスリットプラス多孔タイプにしました。アウターの材質はプラスミュー特製の6ミリ厚ステンレス材で、鋳鉄製よりこちらの方が対クラック性がかなりいいようです。

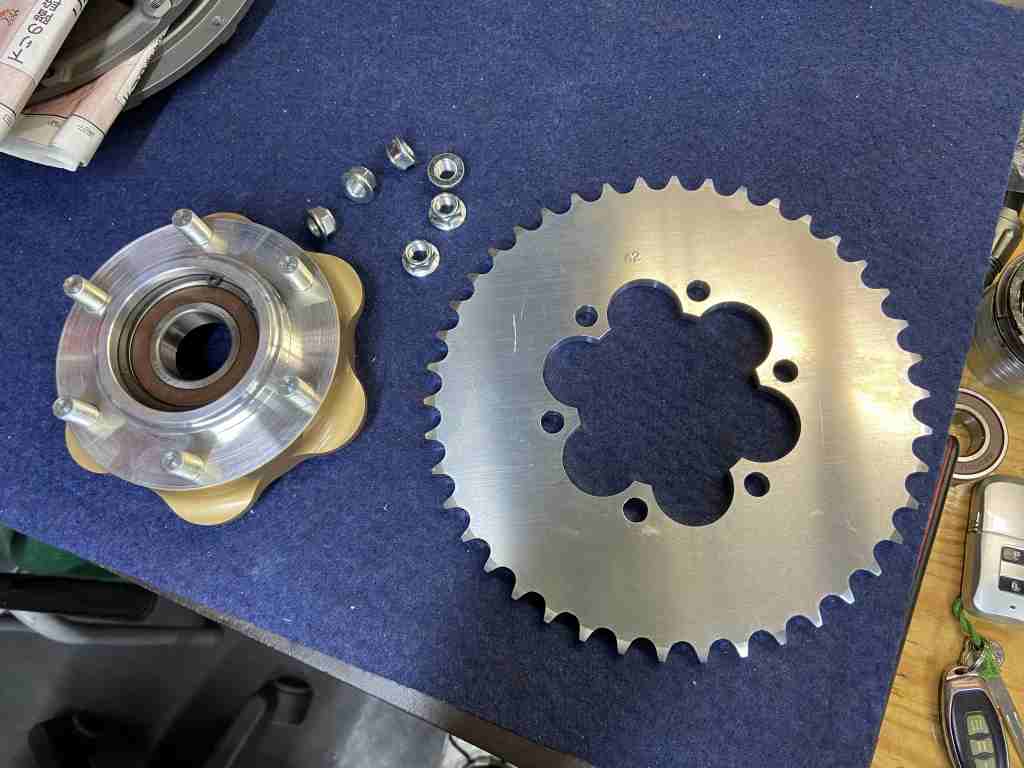

リヤスプロケはS1実車のダイマグ用をモチーフにした花形タイプ。今回のはモーリス用です。

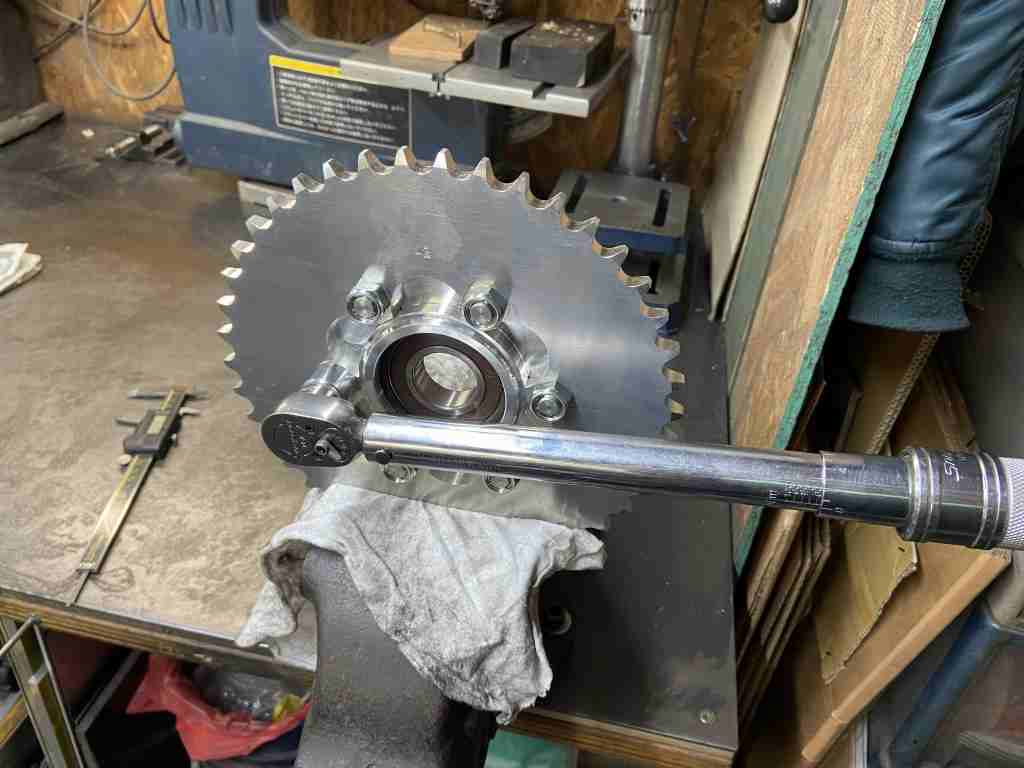

スプロケは規定トルクでしっかりと締め付けます。



ホイールに仮付けします。

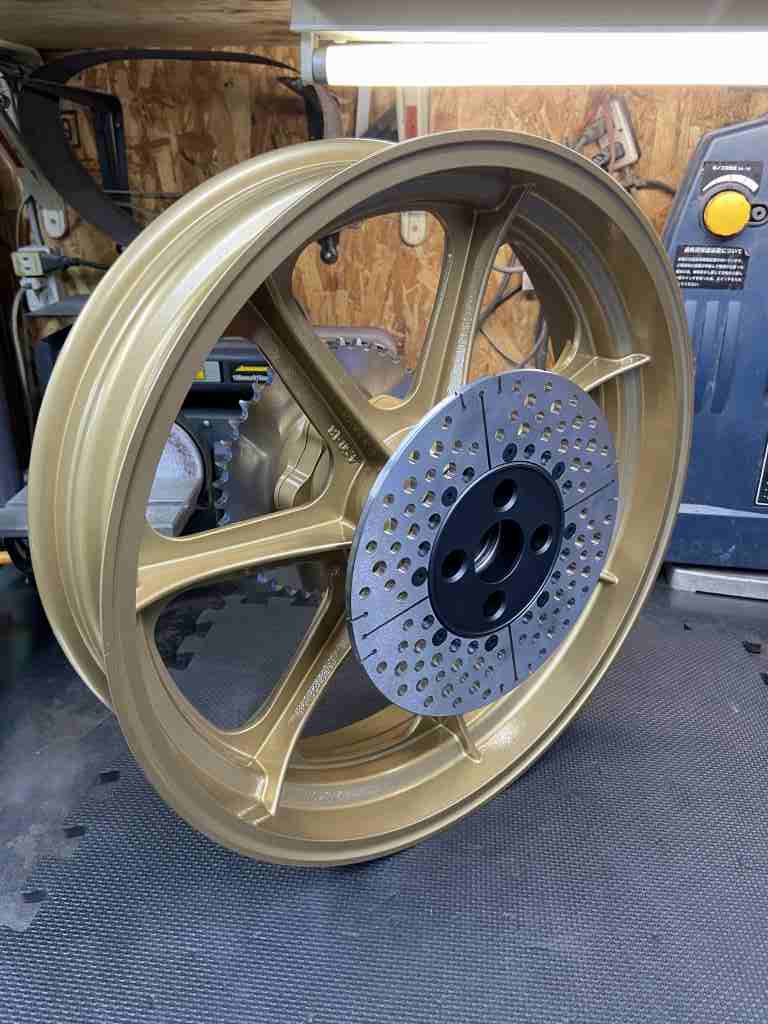

仮組するとこんな感じです。

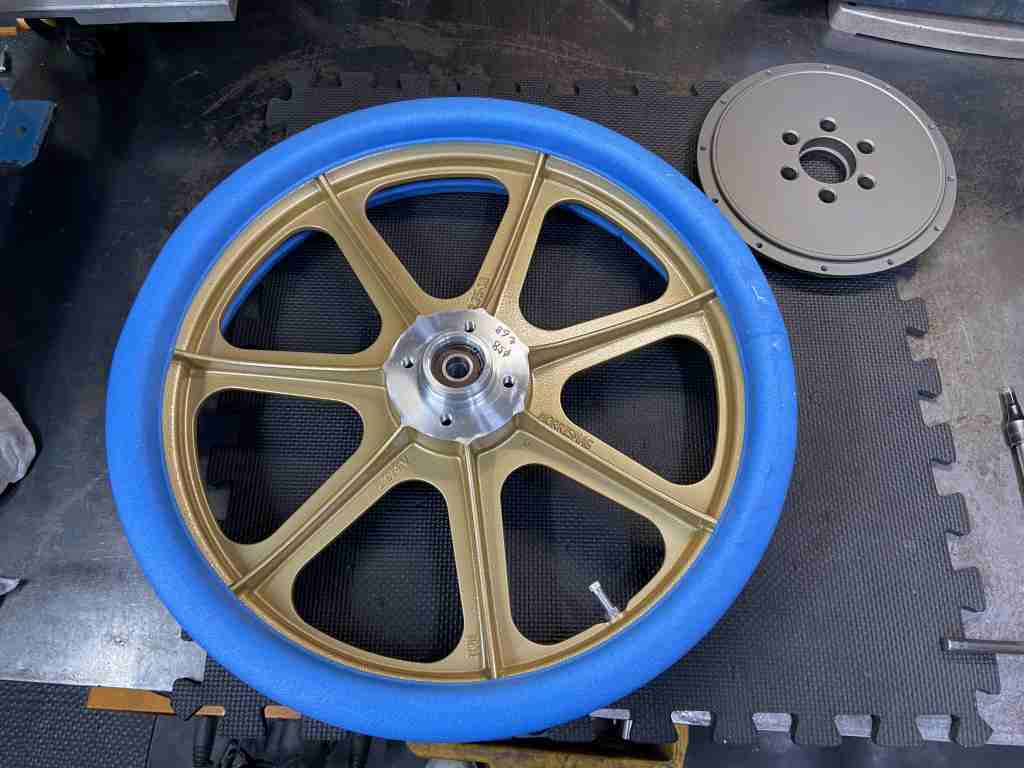

フロントローターの取り付けは、少しホイールの改造が必要になります。ワークス車はローターの取り付けが6穴なので、4穴しか設定の無いドレミモーリスを6穴に改造して取り付けます。

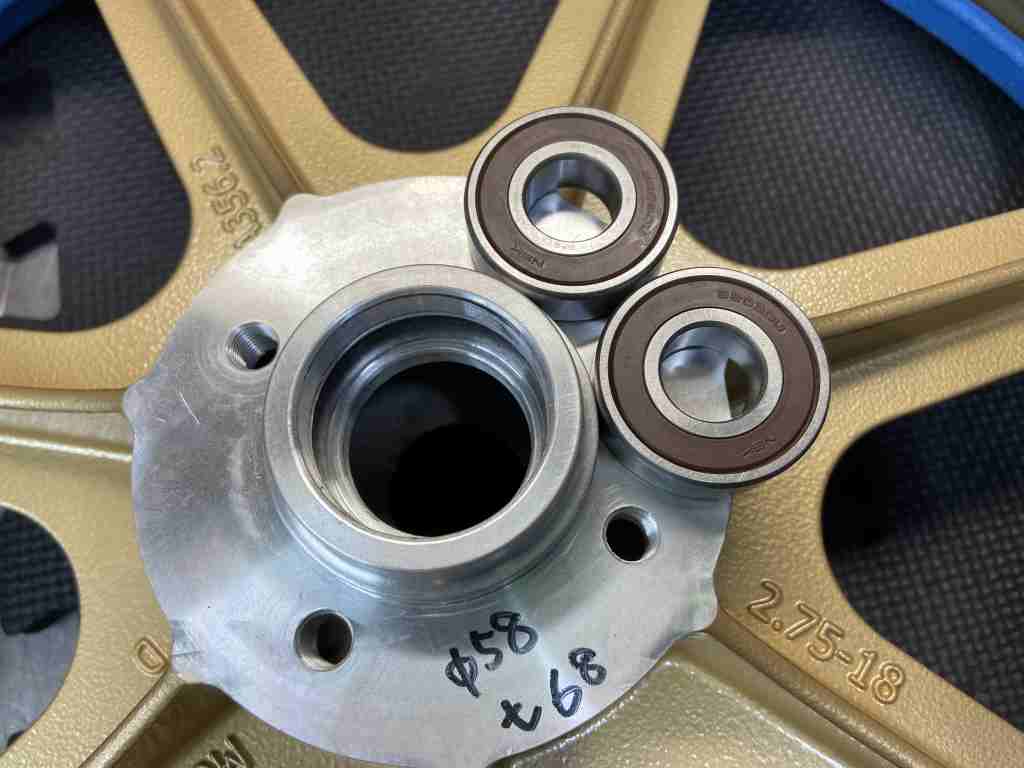

ホイールにあるベアリングは使用しないので外します。

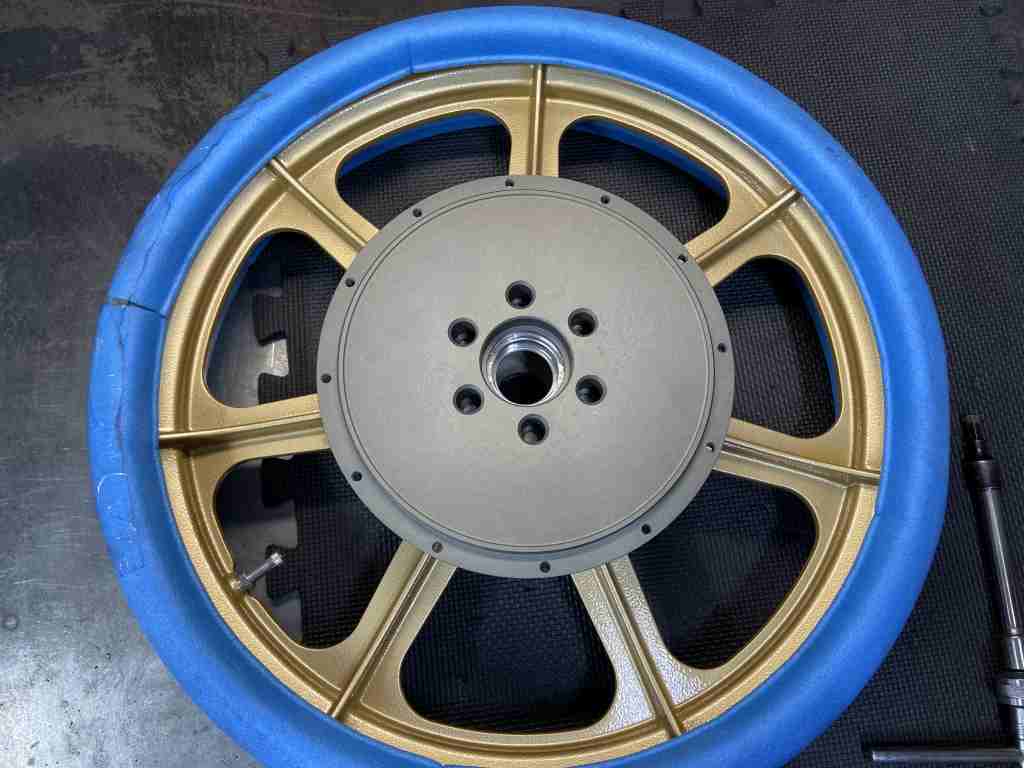

取り付けイメージはこんな感じ。

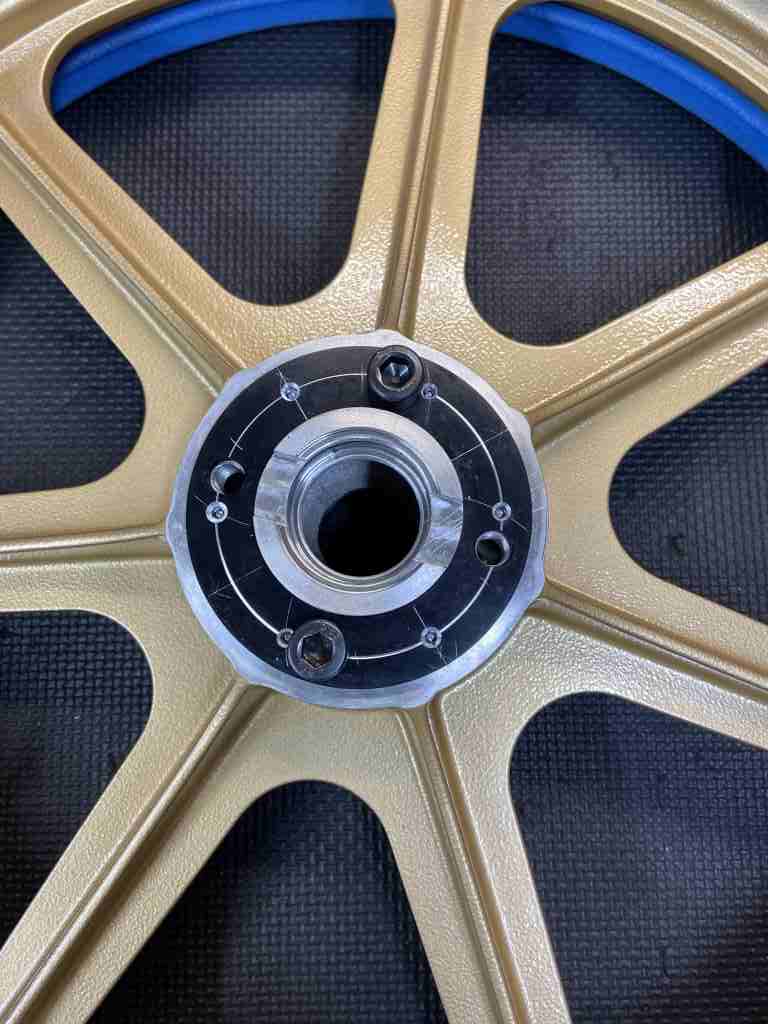

6穴への加工は、治具を使って位置出しし、新たにM8のネジ穴を6個設けます。
