Z1000Mk2 M.H様 フロントホイールのセンター出し



ホイールセンターがズレているので修正します。現状は、車体右側に1.5ミリズレています。

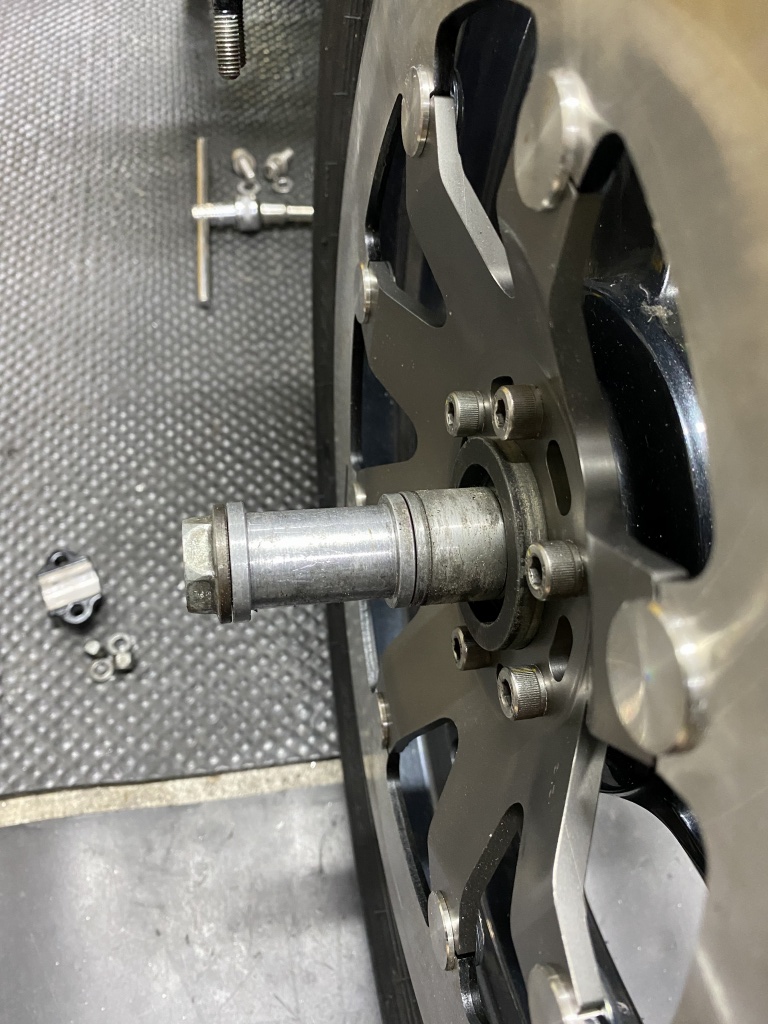

アクスルシャフトを分解します。



フロントアクスルシャフトはφ20化されており、カラーも特殊な物が付いています。

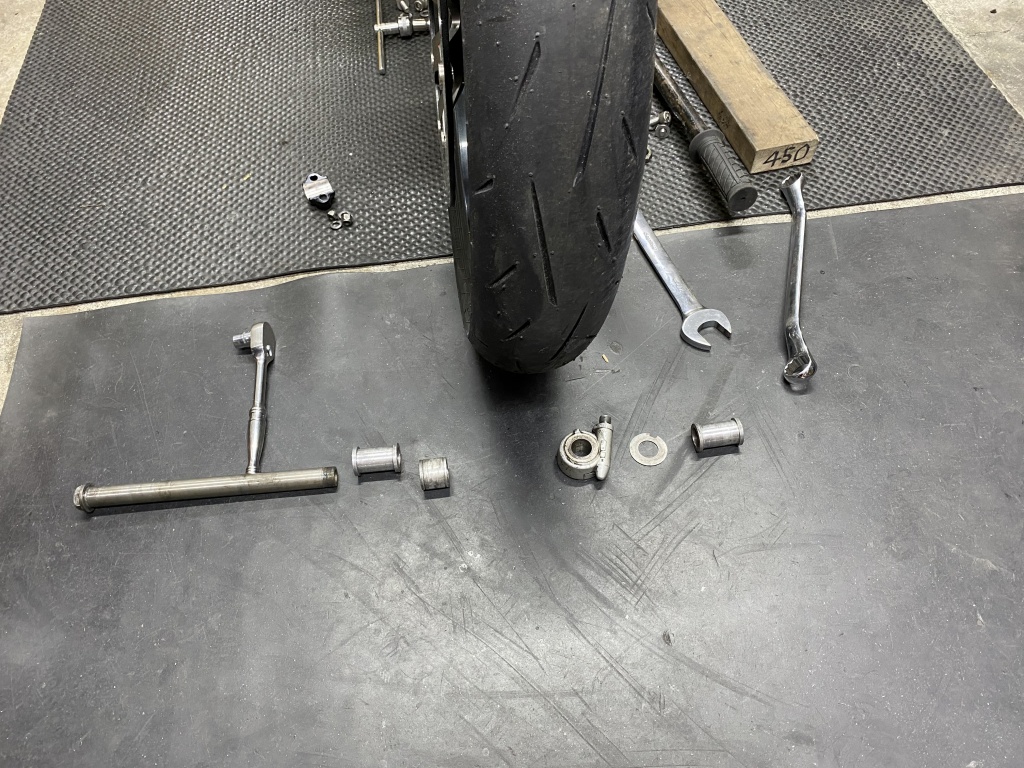

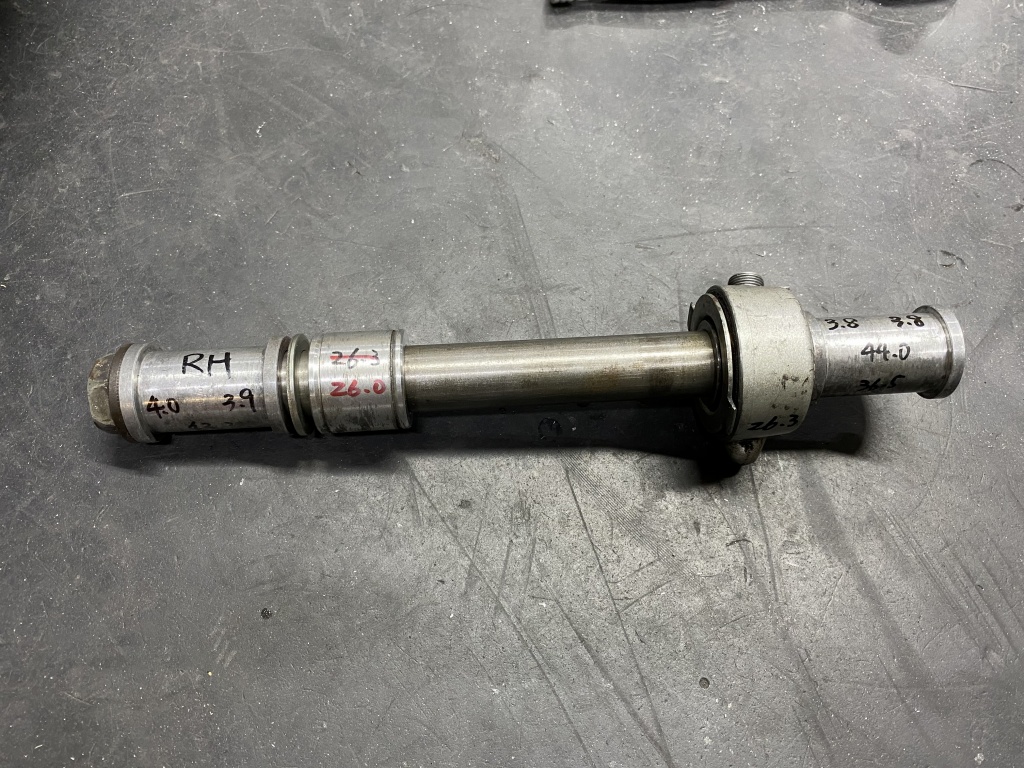

現状のフロントアクスルの構成はこんな感じです。

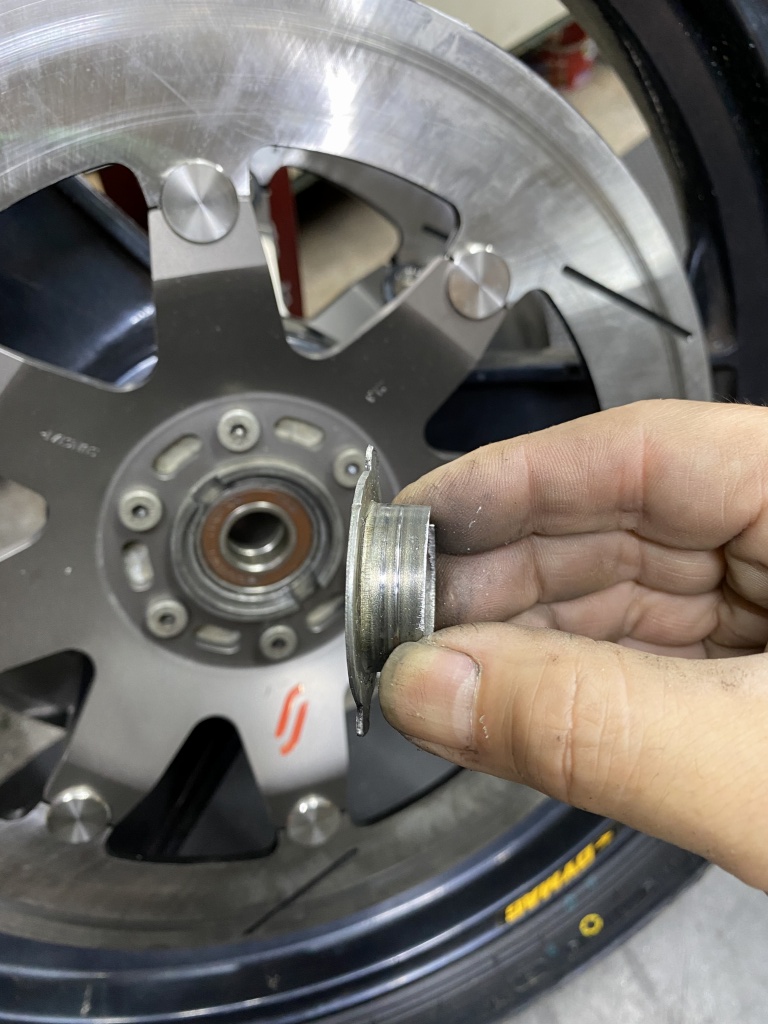

フランジ付きのカラーは、左右で微妙に寸法が異なっているので、うまく組み合わせて加工を最小限に抑え、コストも抑えます。

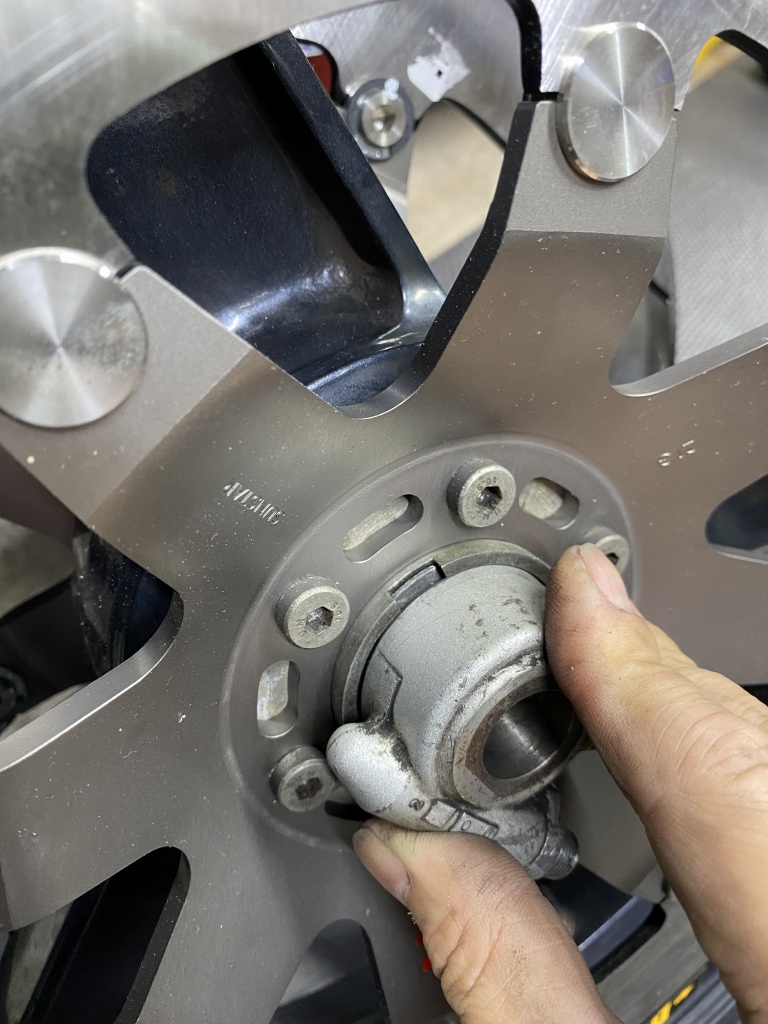

スピードメーターギヤBOXの回転子は、爪が合っていない所で締め付けたようで曲がっています。



プレスで修正して真っ直ぐにします。



これで大丈夫。組付けは慎重に。

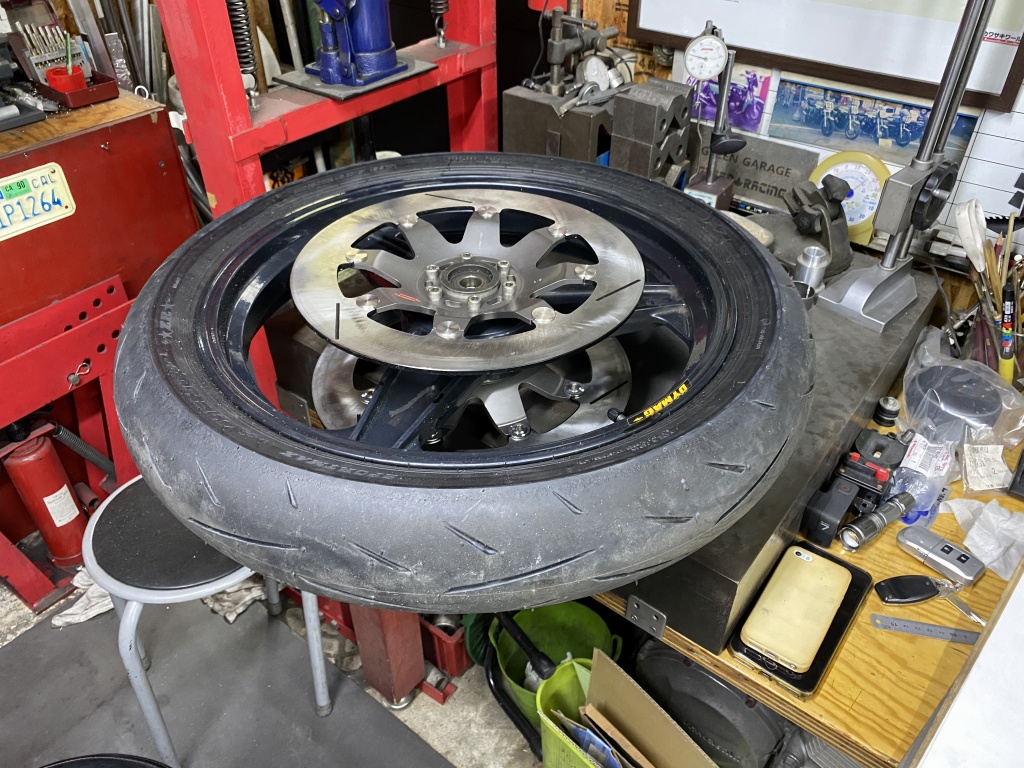

アクスル周りのアライメントを計測します。フロントホイールもベアリングは左右でオフセットしているので、左右のカラーの長さが異なるのが一般的です。

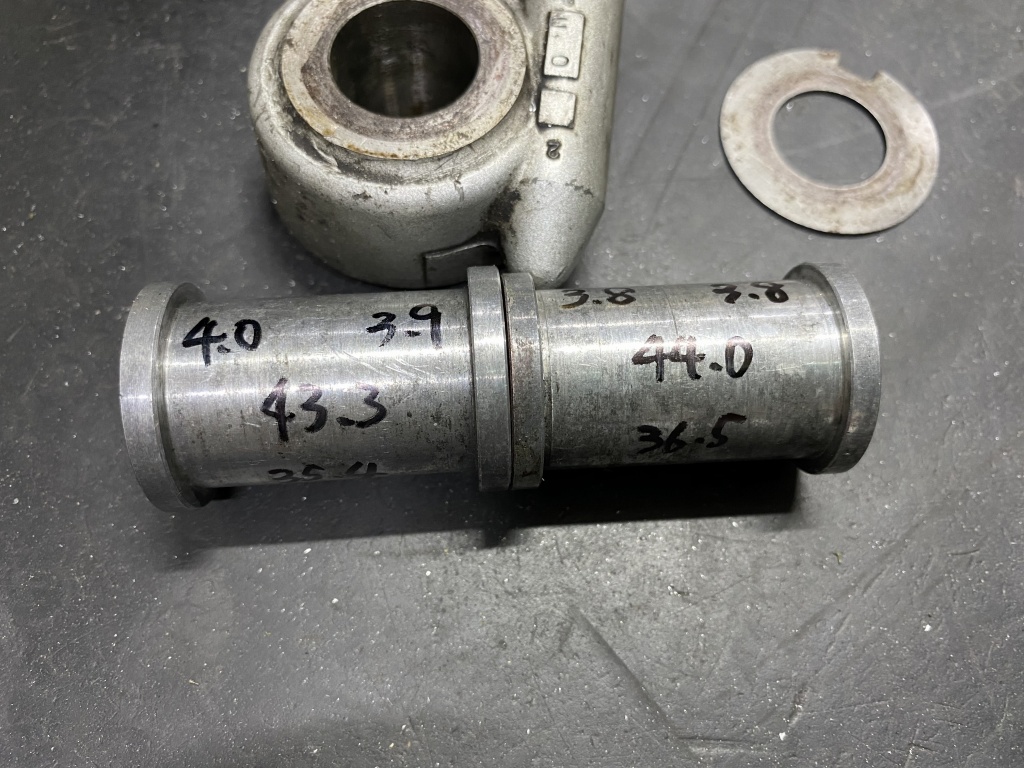

精密に計測し左右のカラーの長さを割り出し、現状のカラーを修正します。

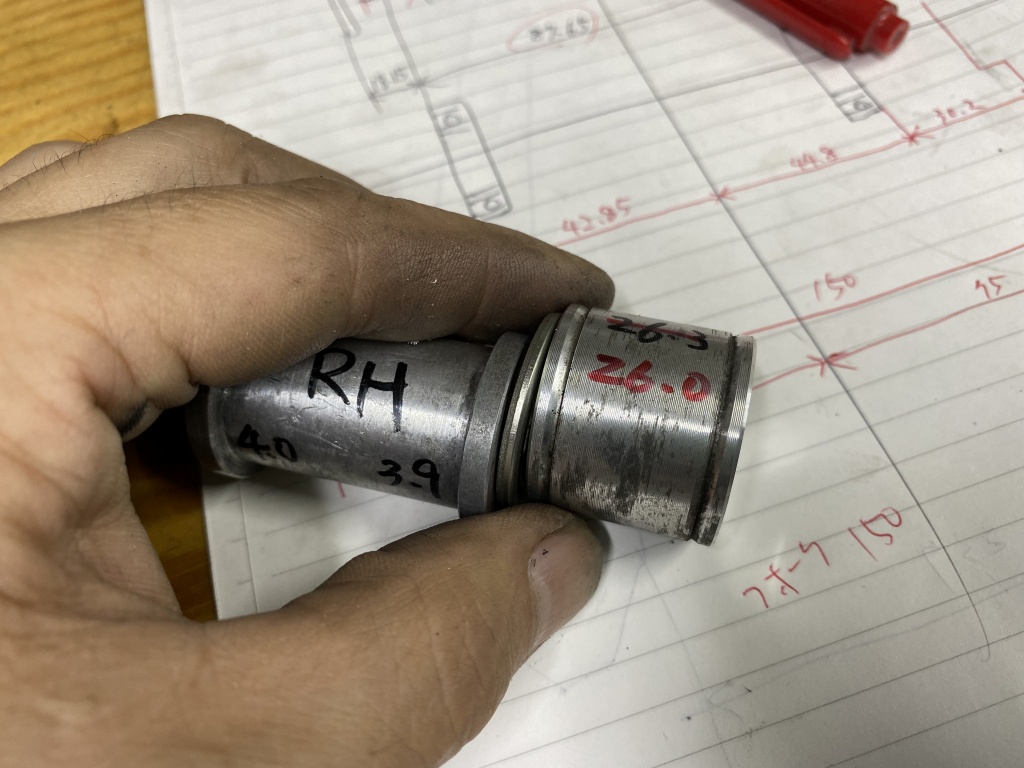

修正後はこちら。今後の整備の際はこの通りに復元してください。

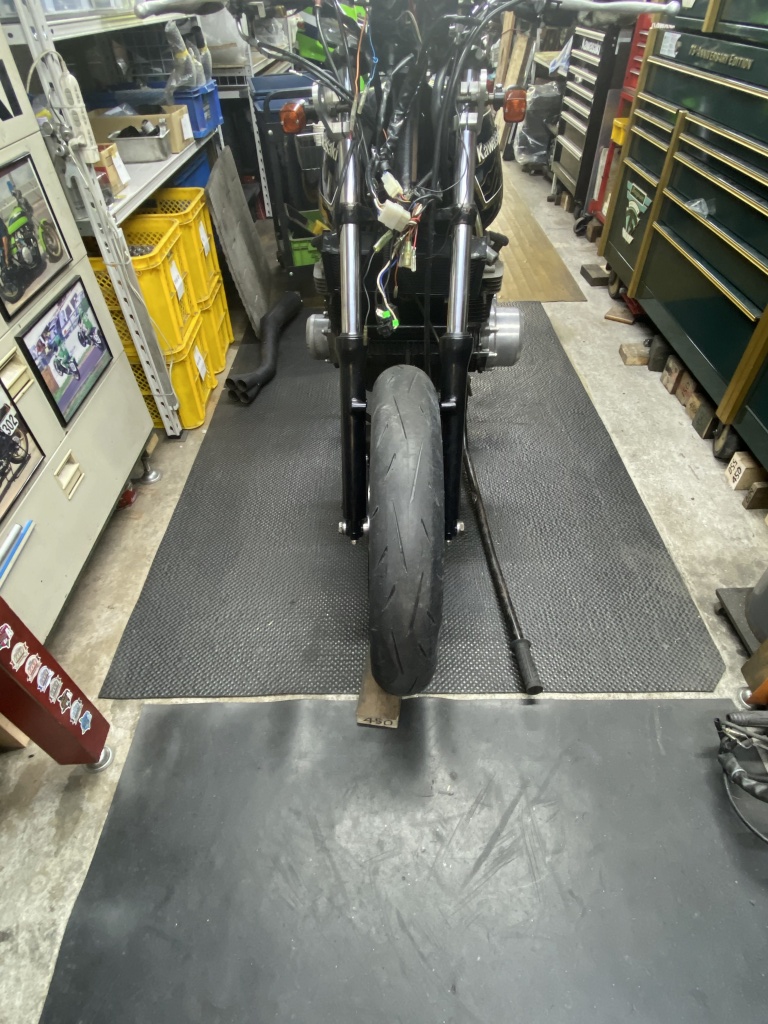

フロントホイールを組み付けます。これでホイールセンターは正しく中心になりました。

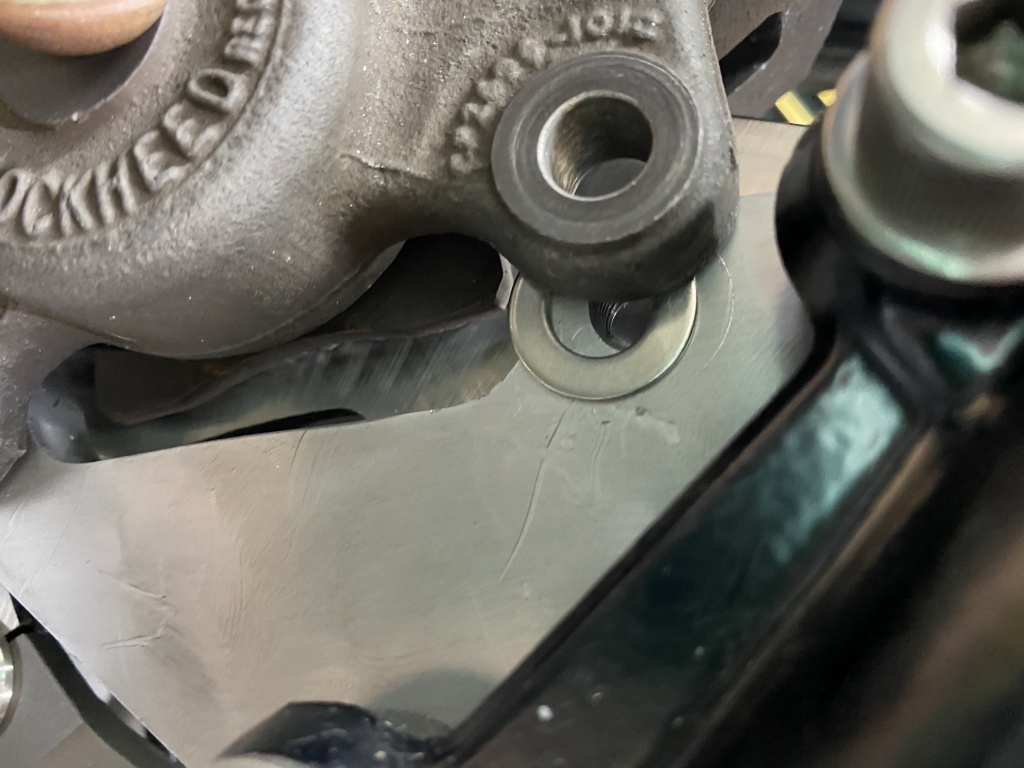

キャリパーはローターセンターに合わせるため、左右ともに1ミリのシムが入ります。

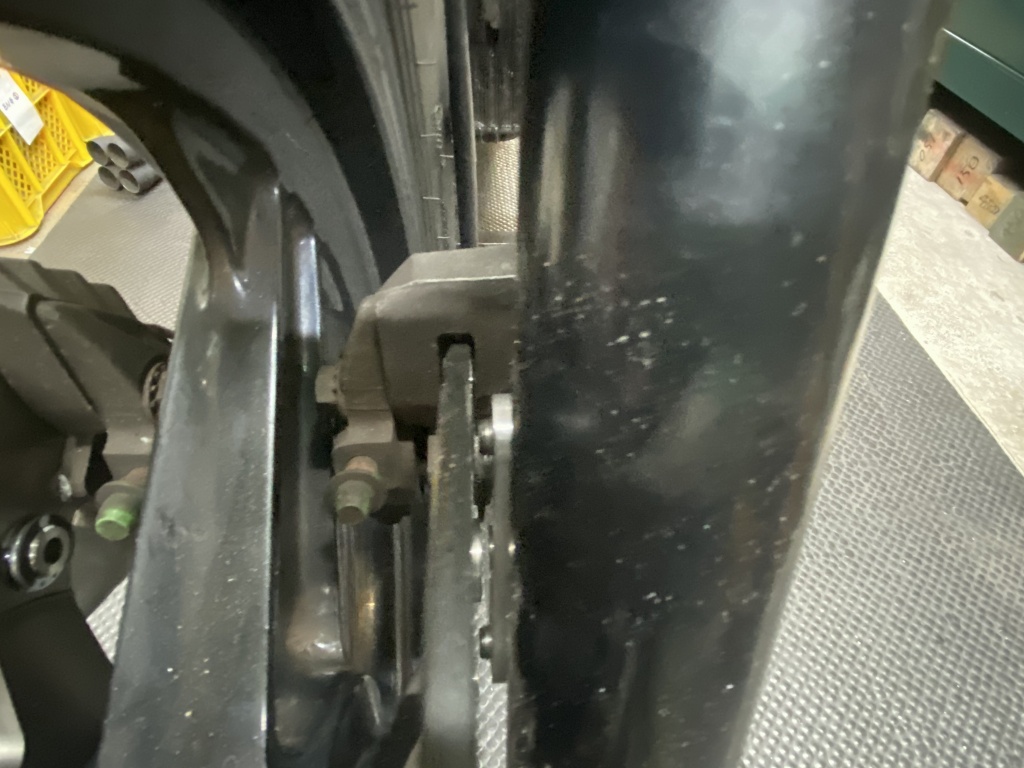

修正後はこちら。ホイールとキャリパーのクリアランスも充分です。
