Z1000Mk2 M.H様 キャリパーサポート製作



フォークをノーマルからカヤバに交換したとのことで、キャリパーサポート製作のご依頼です。



ローターも合わせてサンスターのネオクラシックに変更されています。径はφ320ミリ。先ずはキャリパーとローターのクリアランスを確保するためにローター外周にワイヤーをセットします。

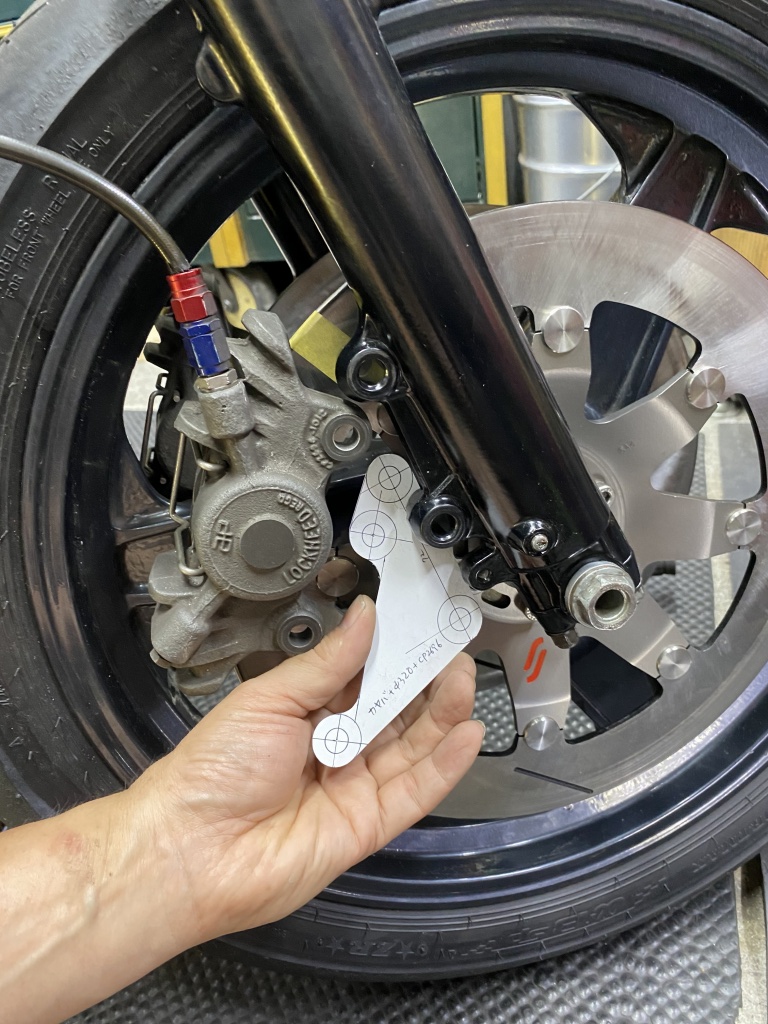

キャリパーをセットし、パッドとローターの間に厚紙を入れて保持します。この状態でサポートの形状を決定し、厚紙で型を作ります。

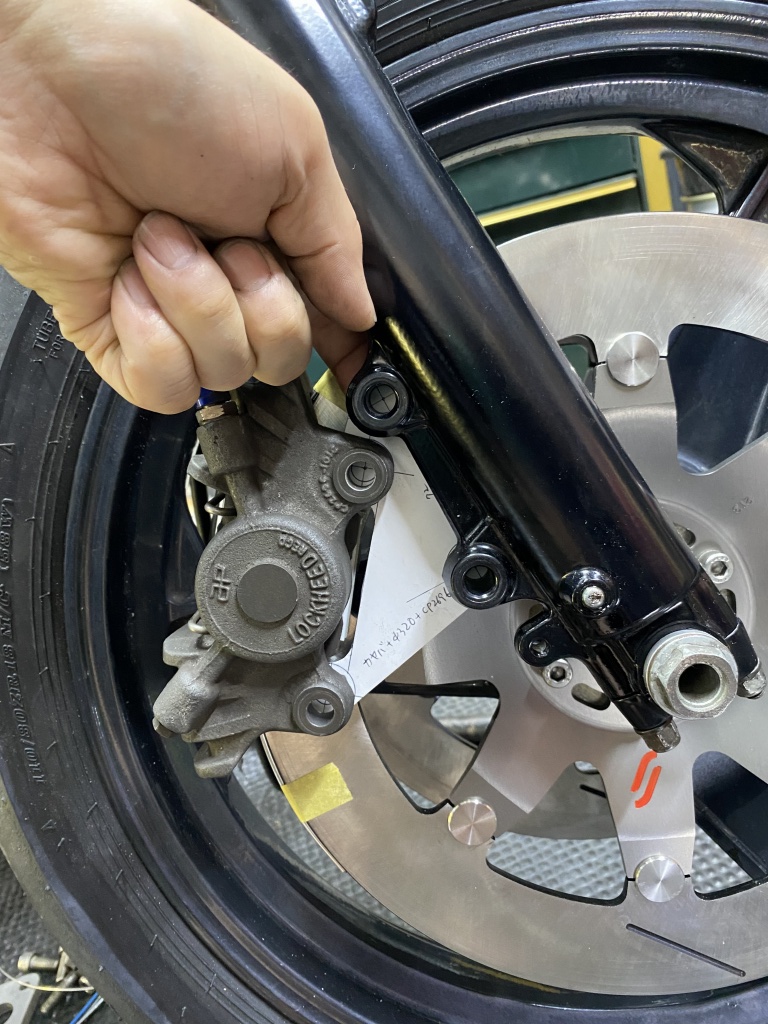

取り付けイメージはこんな感じ。

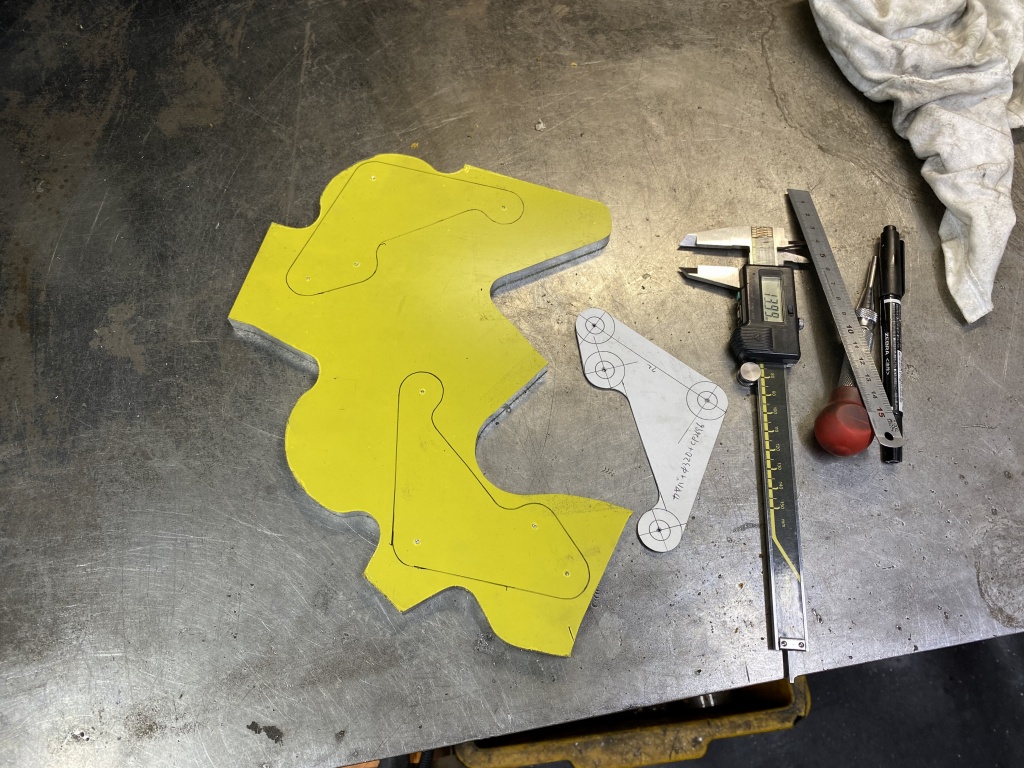

型に合わせてジュラルミン板にマークします。

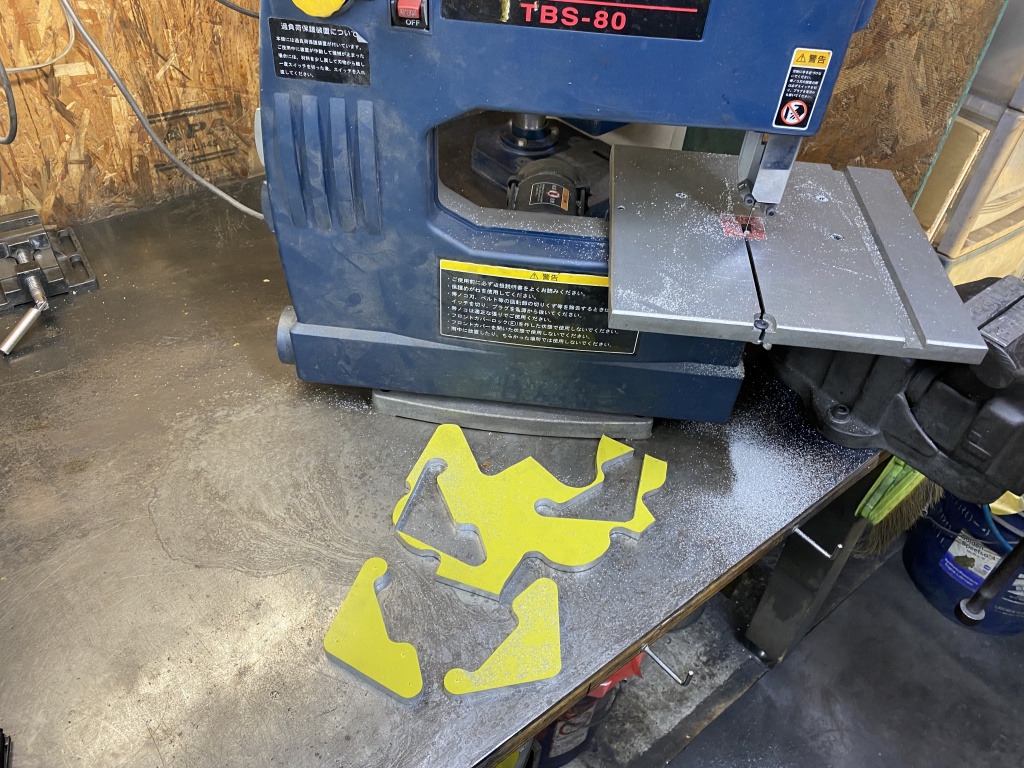

バンドソーで切り出します。

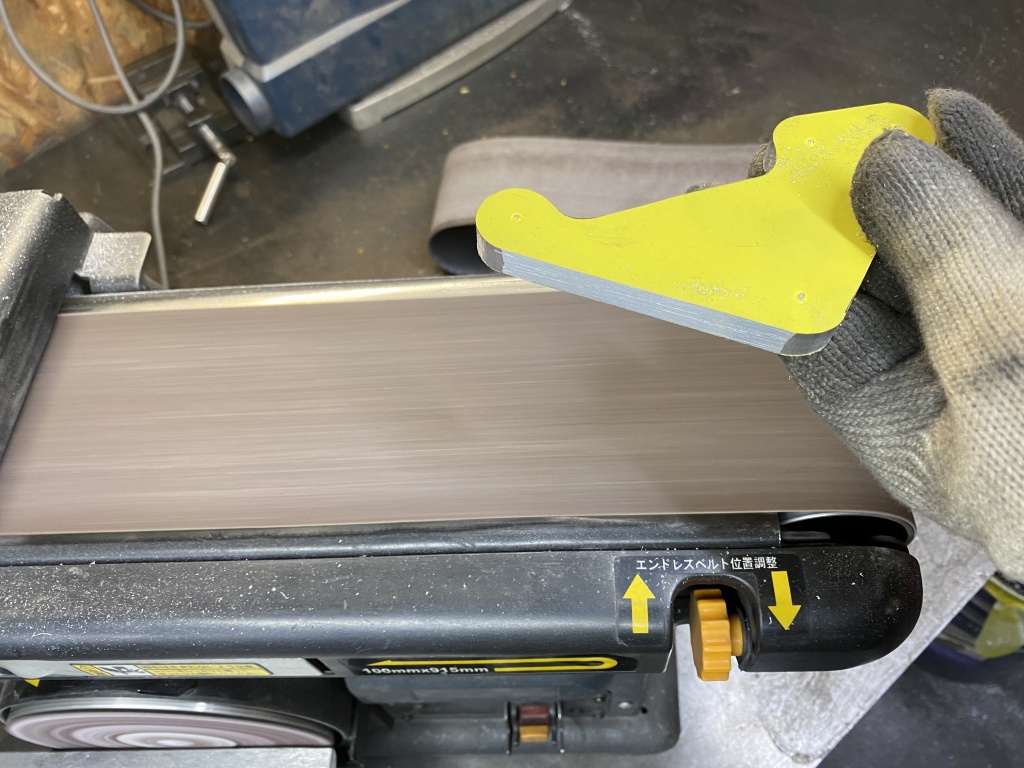

切断面はベルトサンダーで成形します。

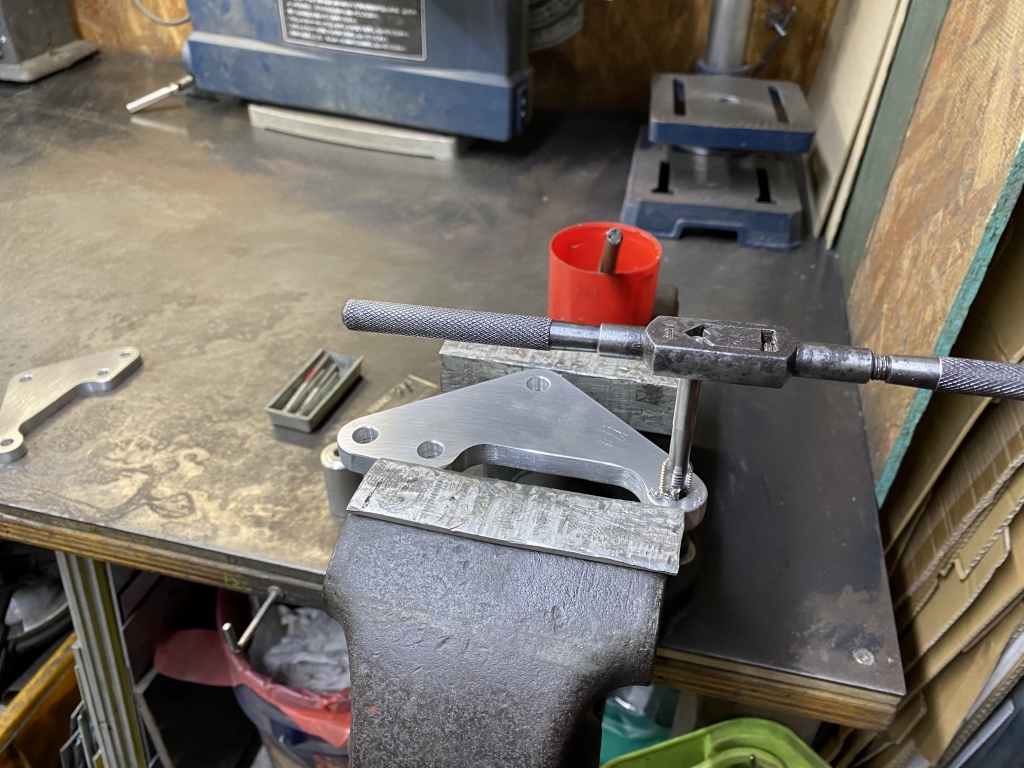

穴開けしタップを立てます。

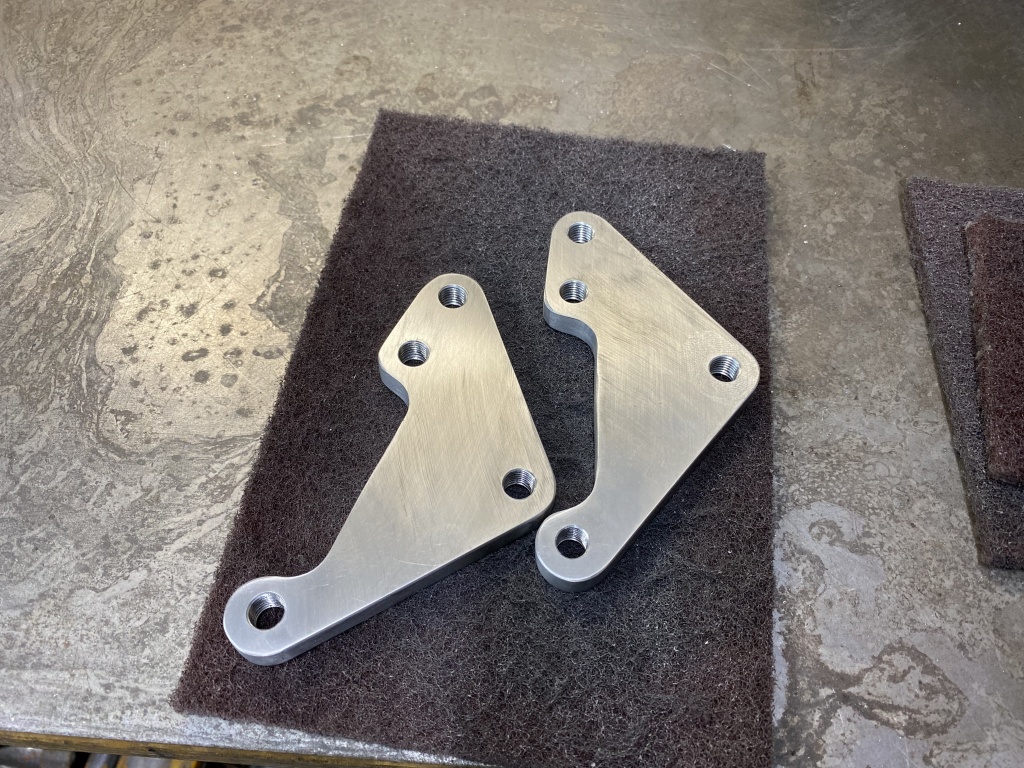

表面を整えたら完成です。

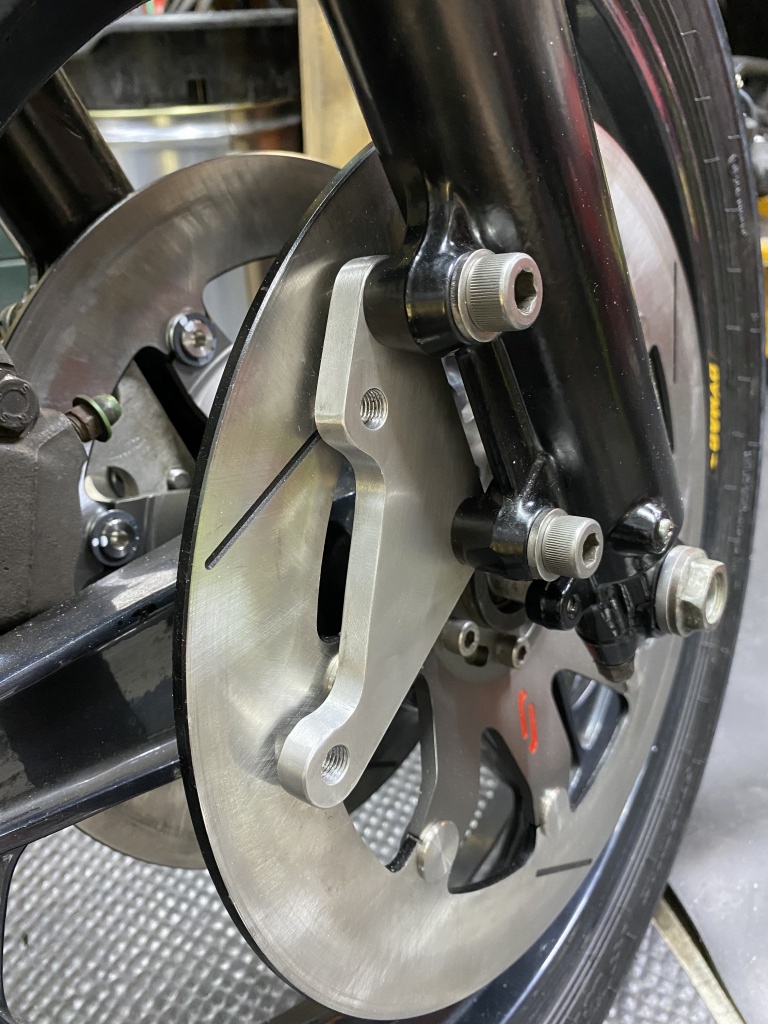

フォークに仮付けします。

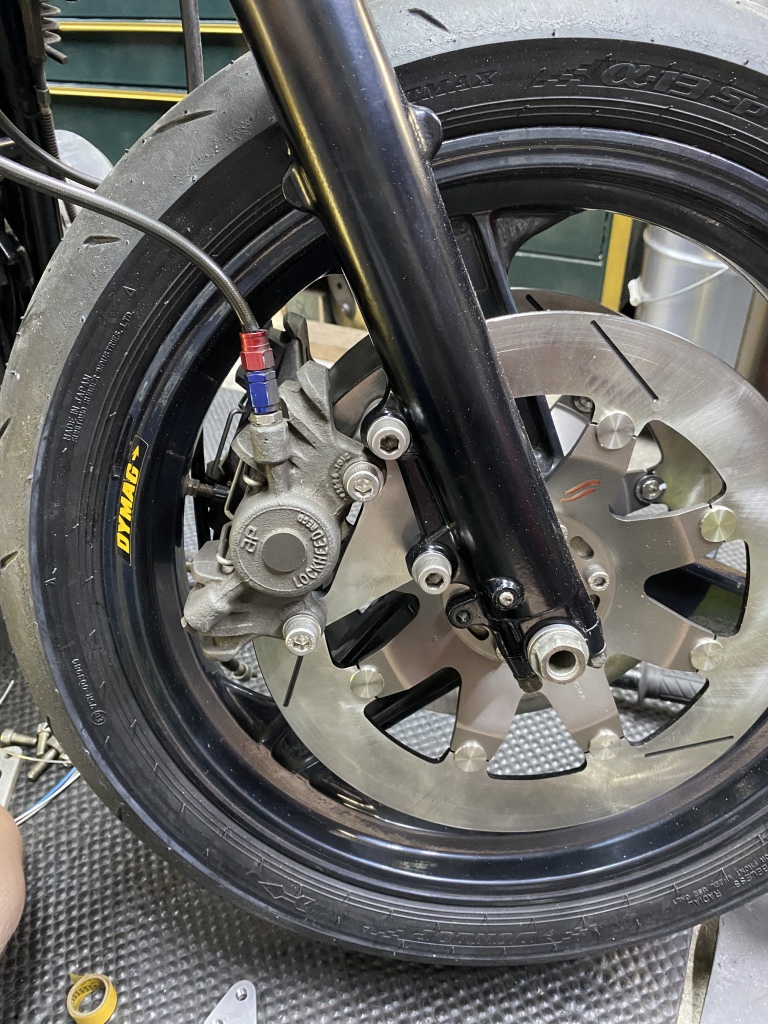

キャリパーを取り付けます。



ここで不具合を発見。ホイールセンターが車体右側にかなり寄っています。オーナーさんに確認したところ、元のフォークが加工されていたため、この未加工のカヤバとズレてしまったのではないかとのこと。カラーを修正してセンターを合わせることになりました。
