Z1000LTD K.H様 レイダウン



スイングアームピボットのベアリングが入荷したので組付けます。



こちらはPAMS製で、部品構成はこんな感じです。



片側に2列ずつベアリングを圧入します。

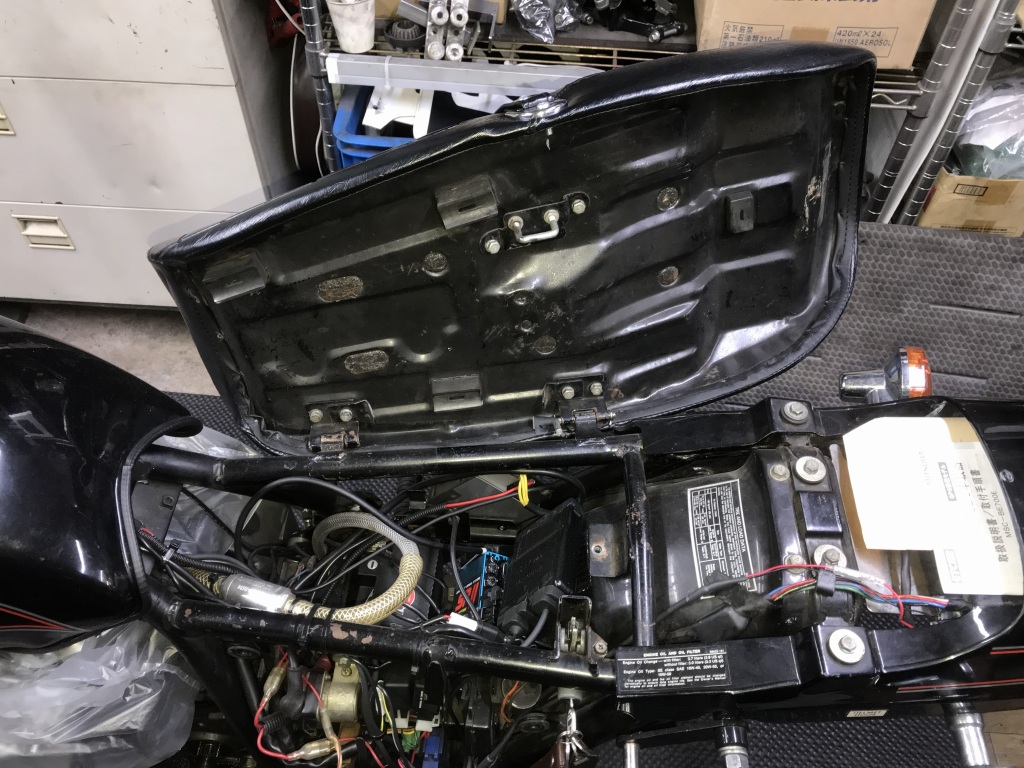

フレームの方はサス受けをレイダウン加工するので、シートなどを外していきます。



現状はレイダウンキットが付いています。



今回のレイダウンの角度はモリワキの寸法で行います。

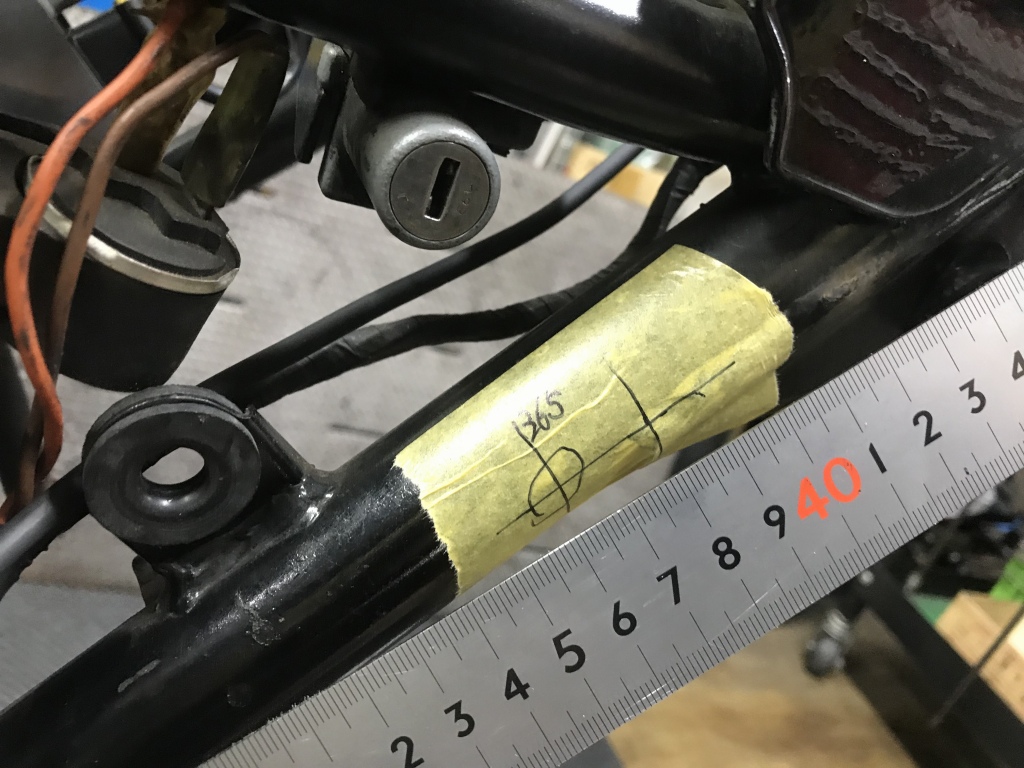

モリワキの場合、リヤサス受けの位置はスイングアームピボットから365ミリです。

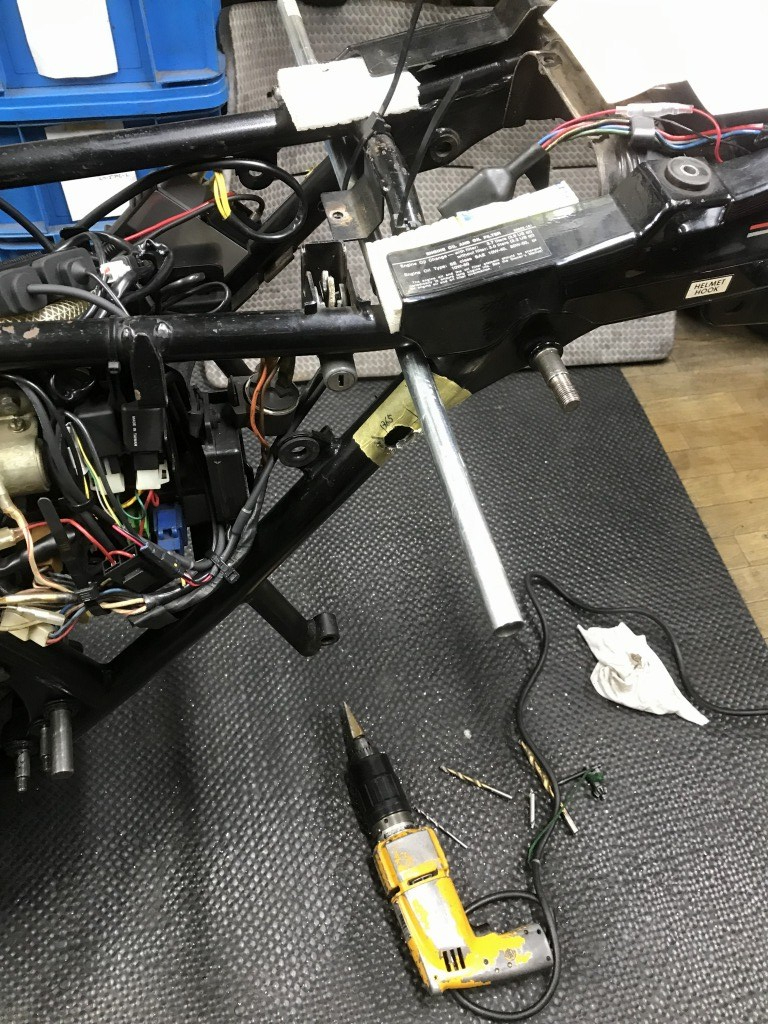

ステップドリルなどで穴開けします。

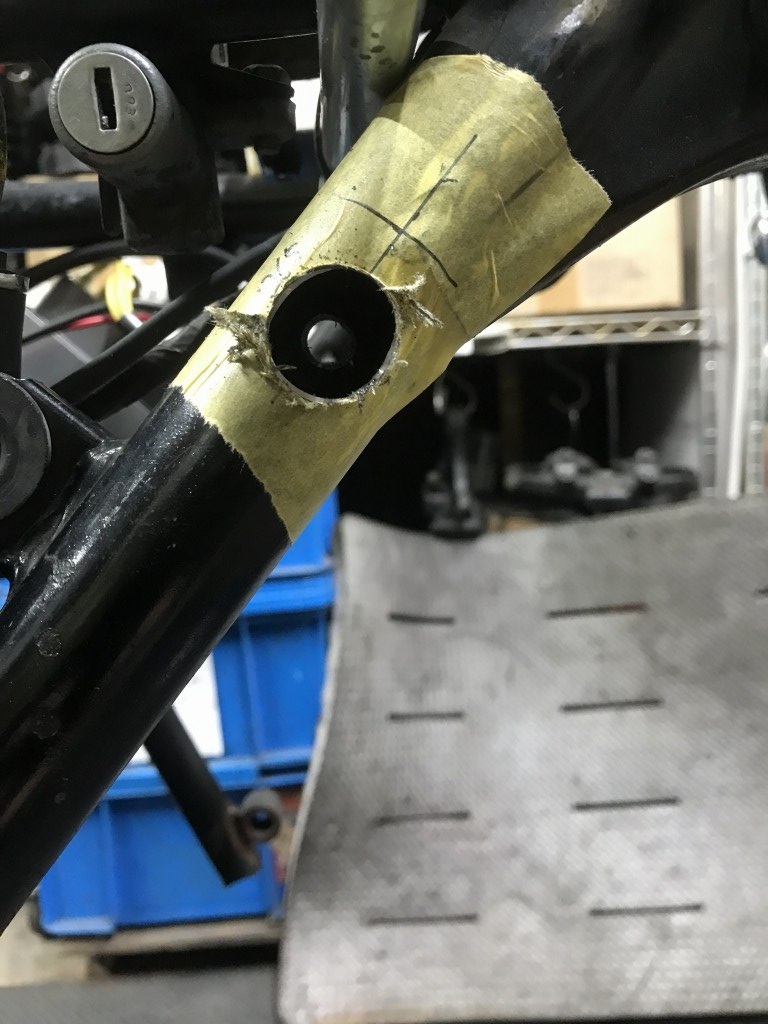

穴開け後はこんな感じ。

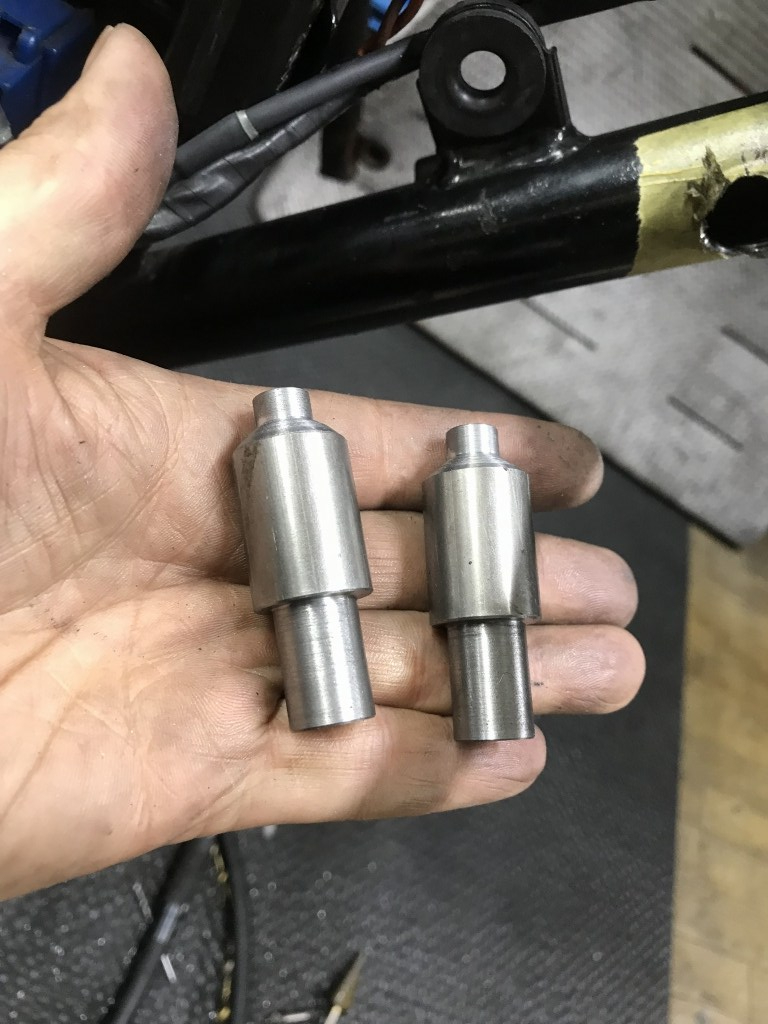

レイダウン用のボスを製作します。

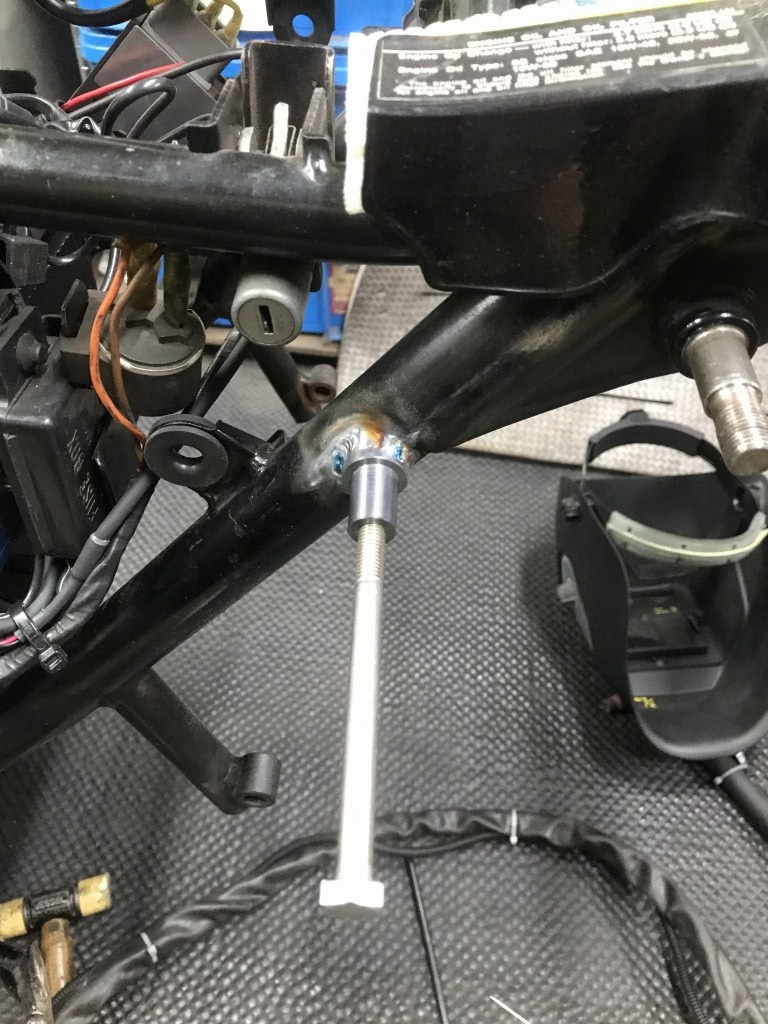

向きを合わせて溶接します。



反対側も同様に。これでリヤショックの左右間隔はノーマルより片側10ミリずつ外側になります。

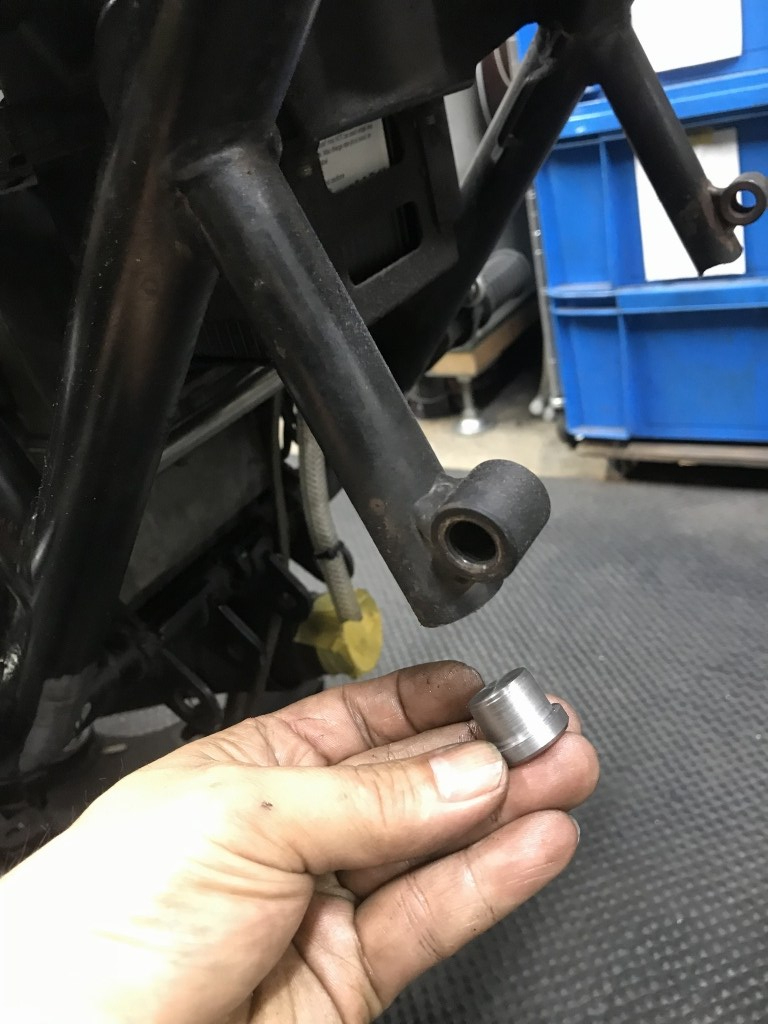

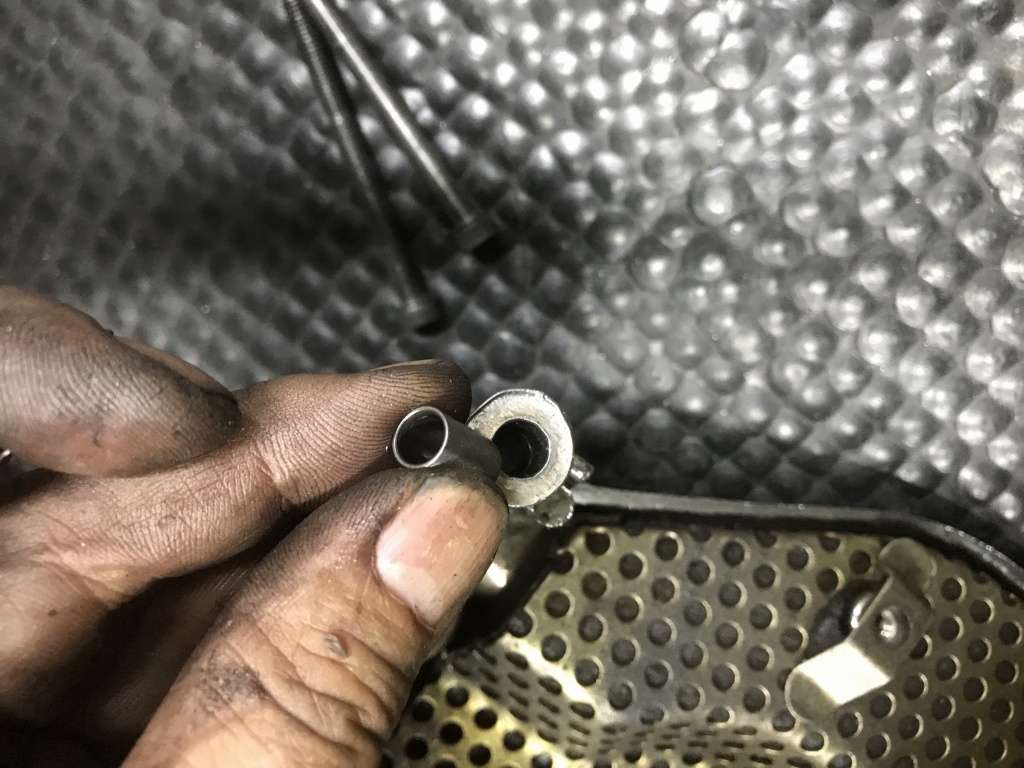

左のタンデムステップの下は切りっぱなしなので、ブラインドプラグを作って取り付けます。



プラグを差し込んで溶接します。

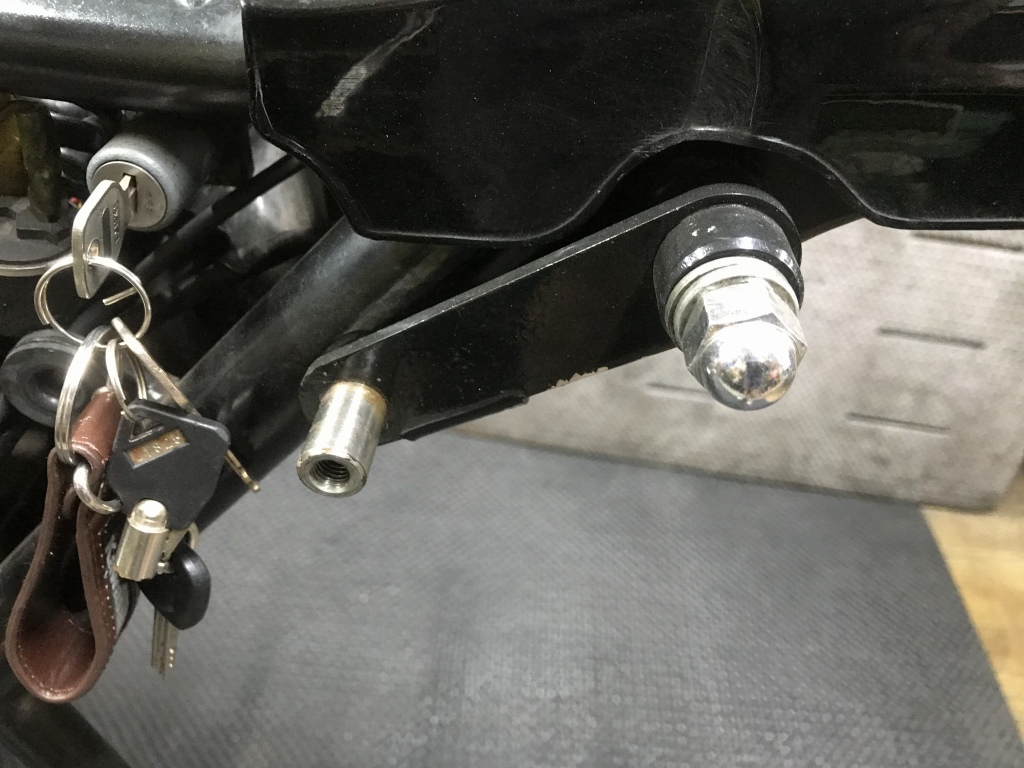

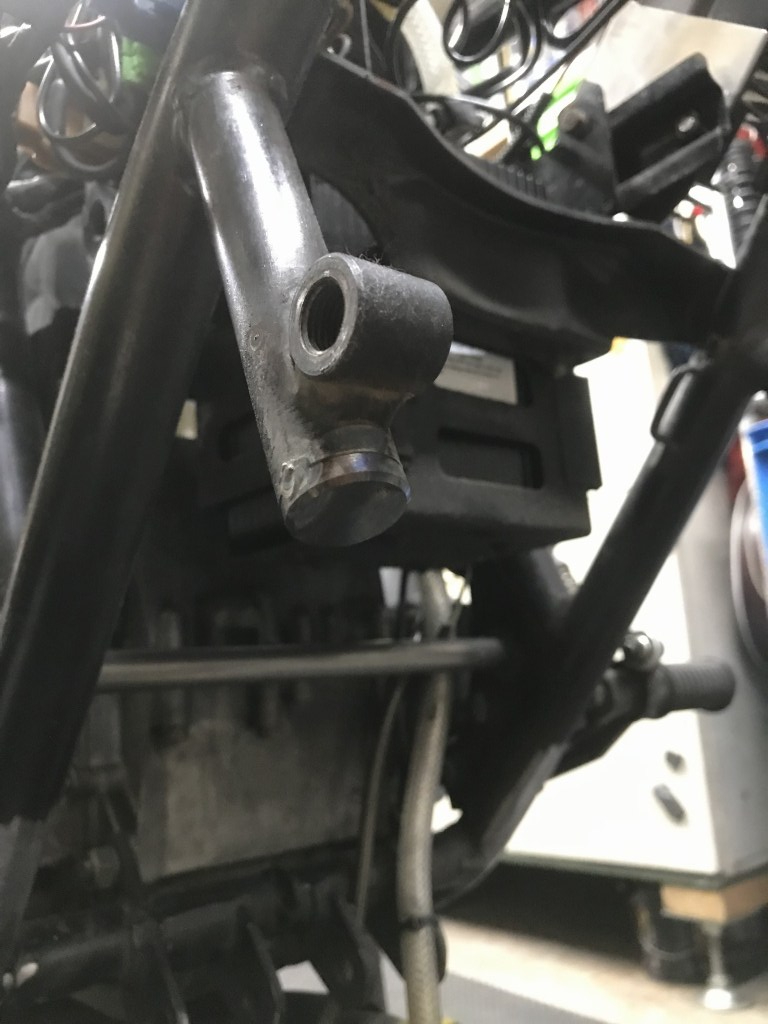

右側はマフラー吊り下げ用のボスを溶接します。

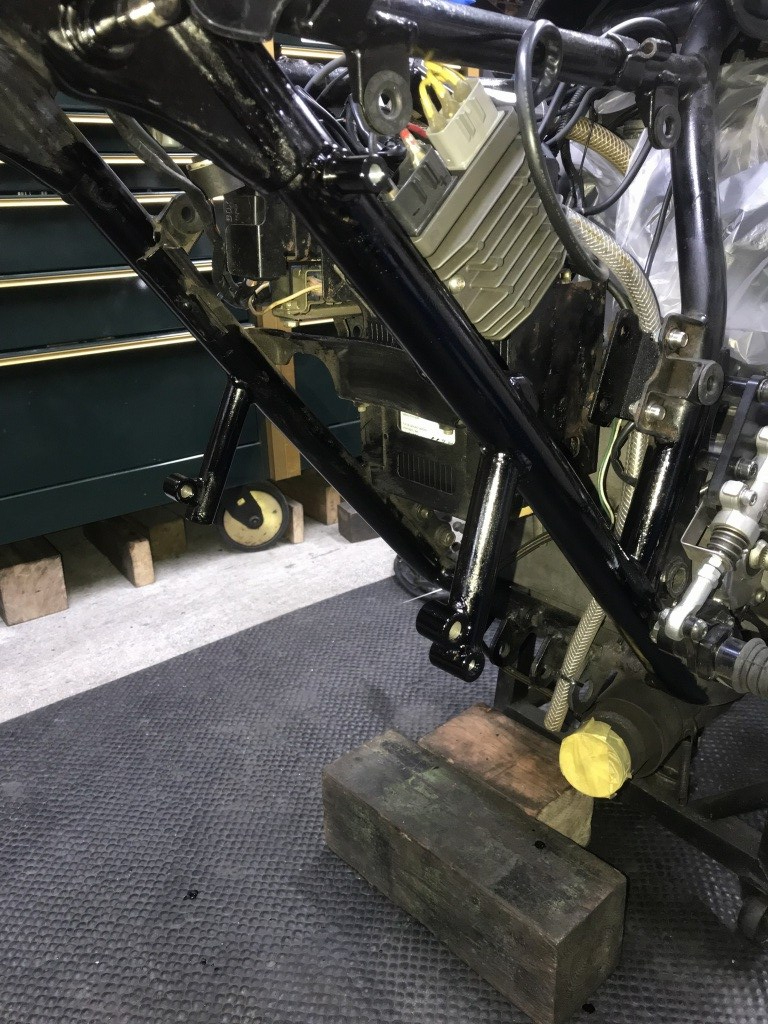

刷毛で塗装し、フレーム側の加工は完了です。

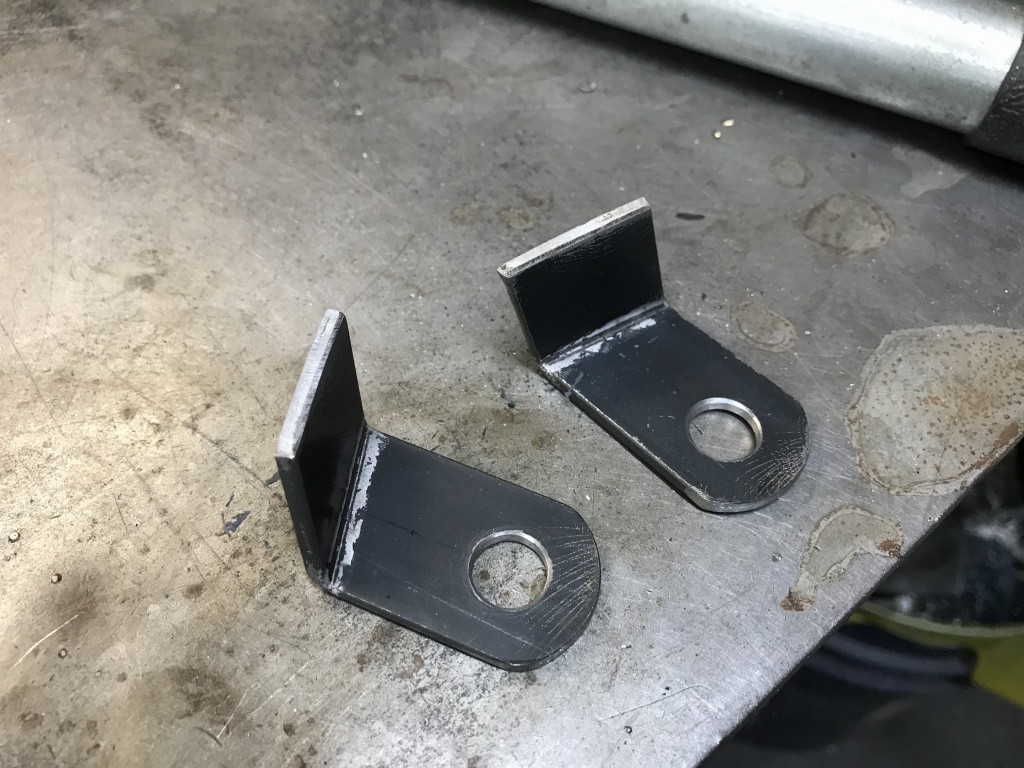

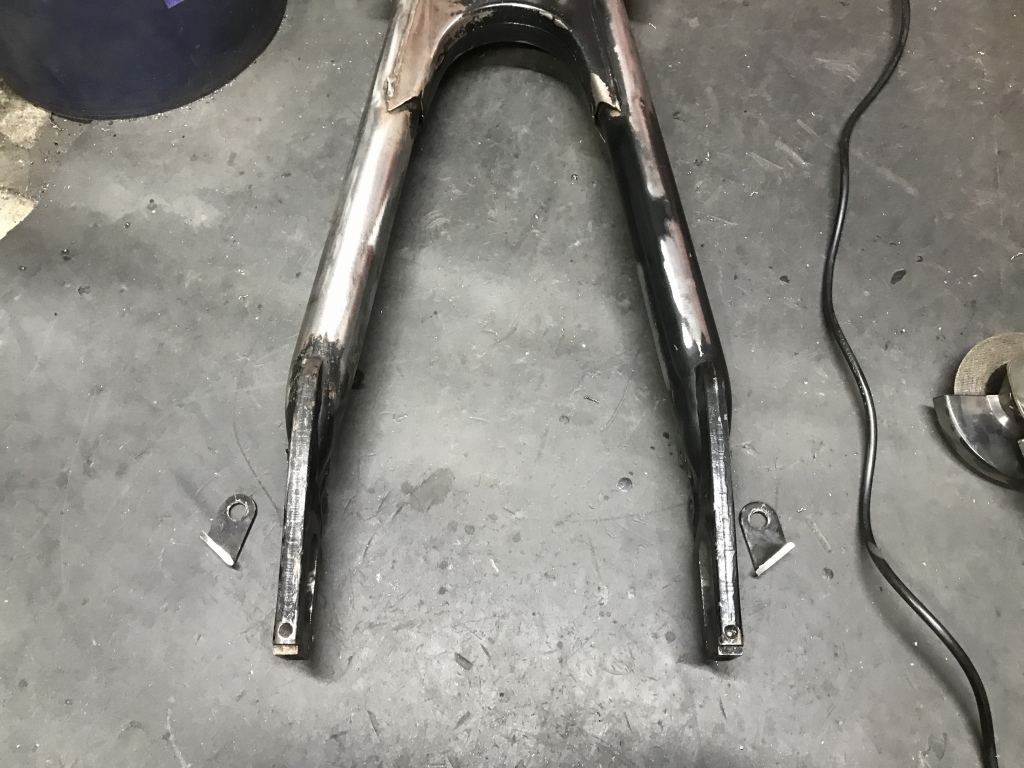

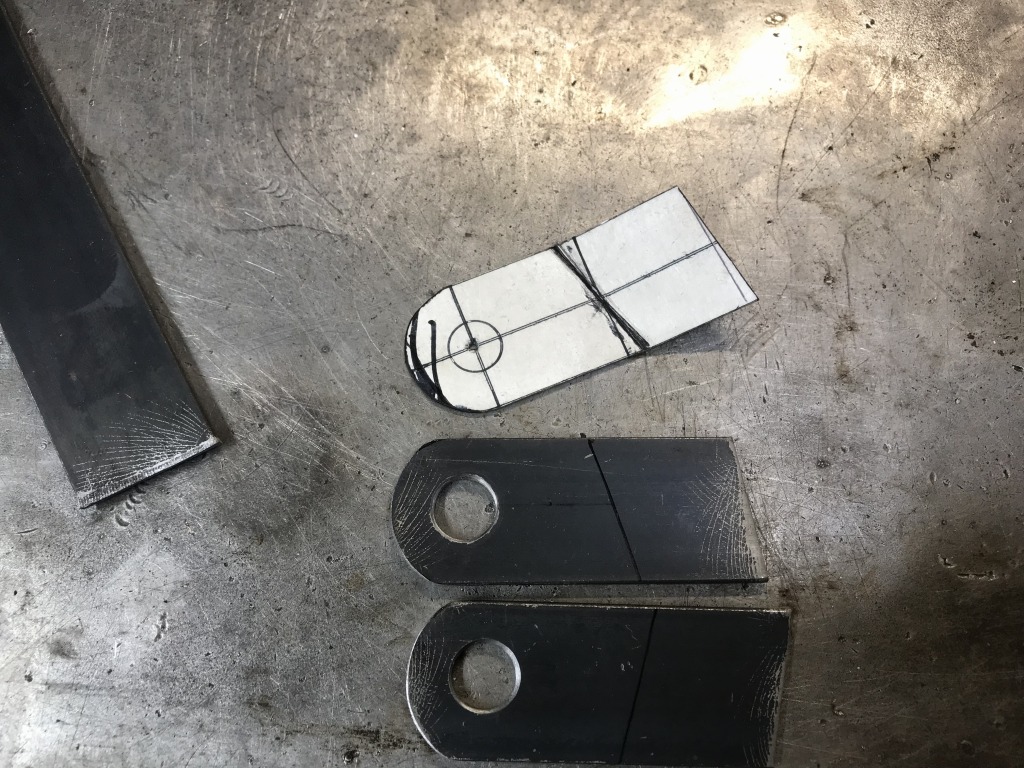

続いて、スイングアーム側のサス受けアームを10ミリ拡大するので、パーツを切り出します。



ベンダーで曲げます。



ノーマルのサス受けアームはカットします。

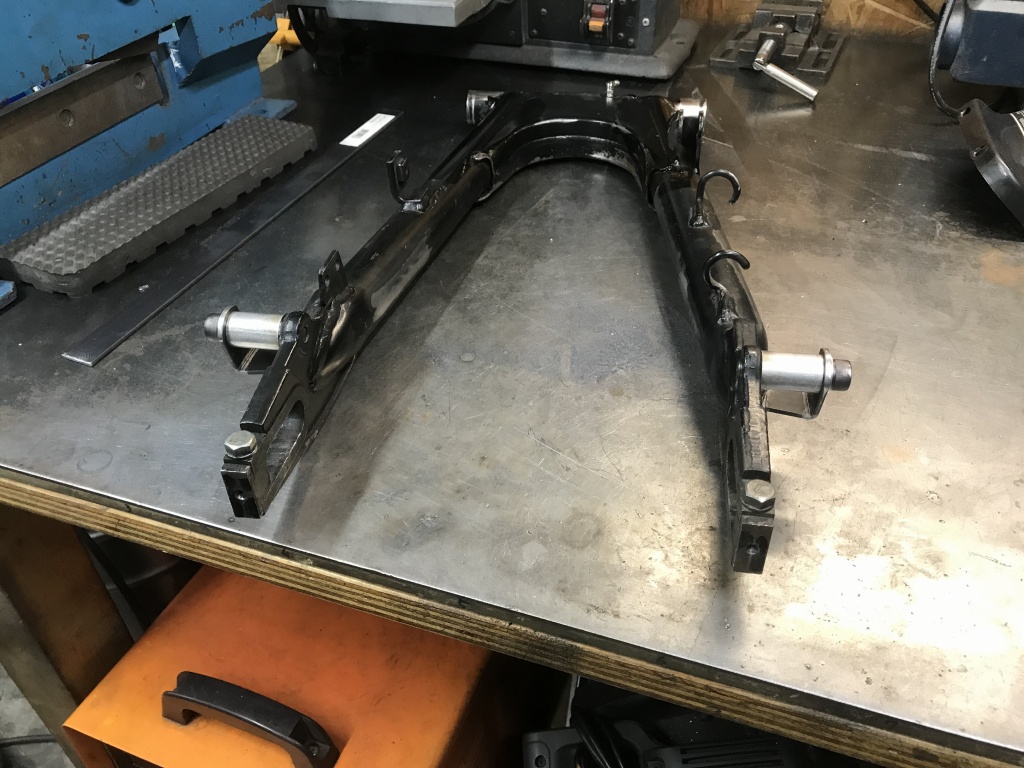

30ミリのスペーサーを挟み、ロングアームのサス受けをセットします。

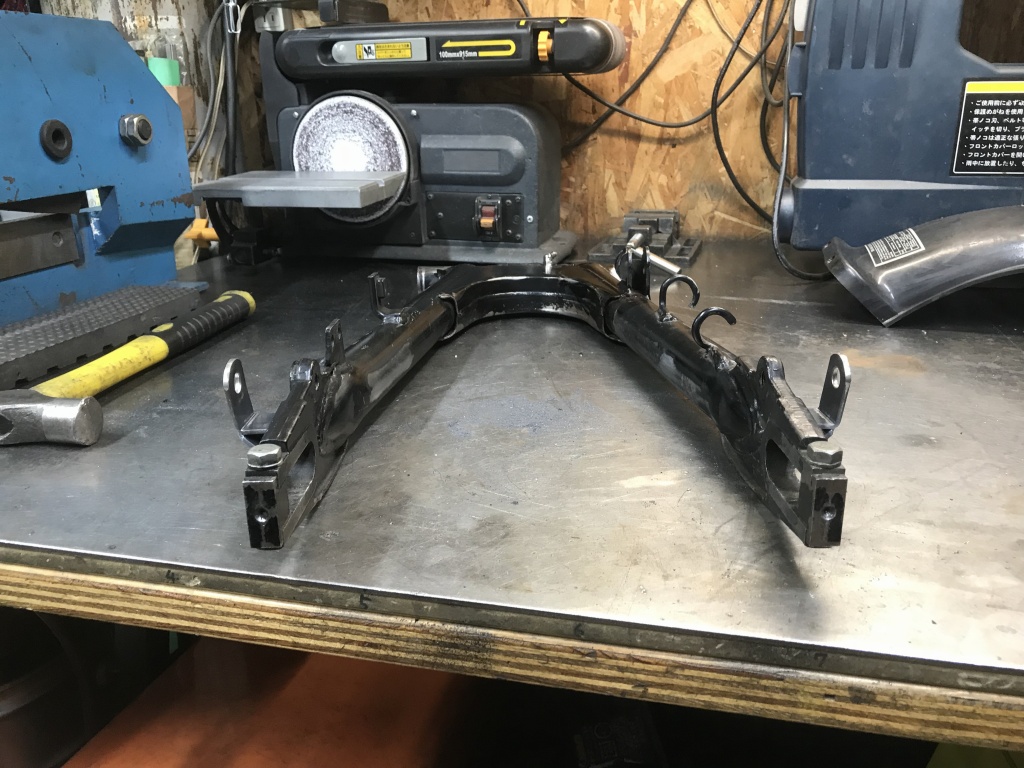

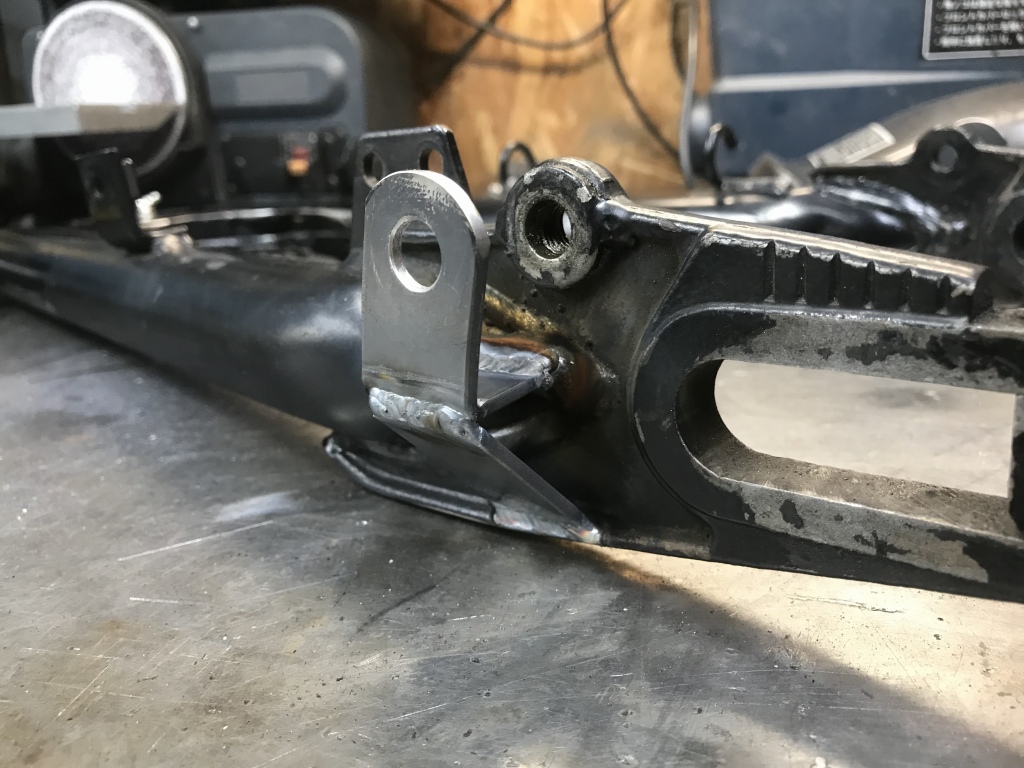

サス受けを溶接し、下側には補強を追加します。



反対側も同様に加工します。

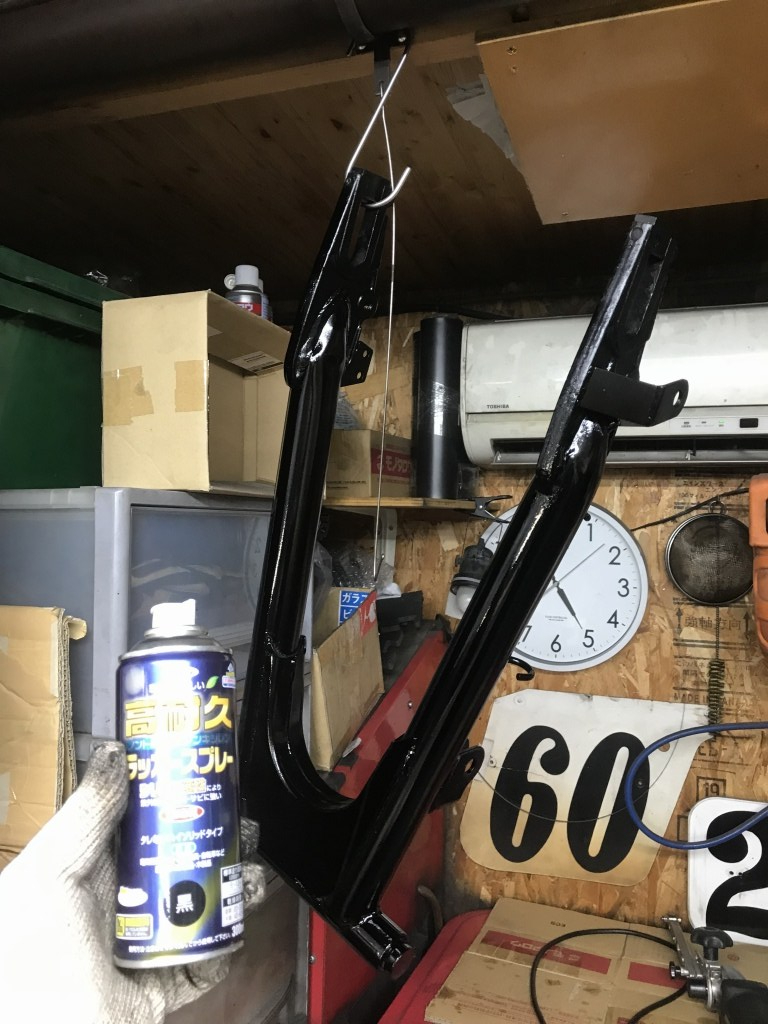

高耐久スプレーで簡単に塗装します。

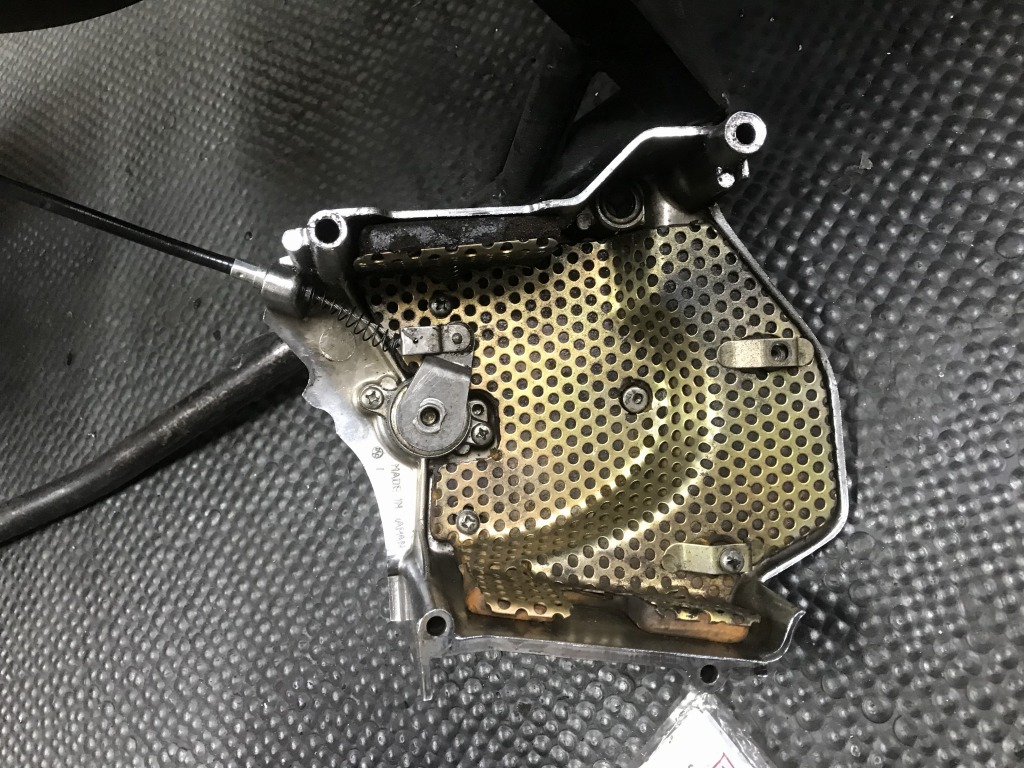

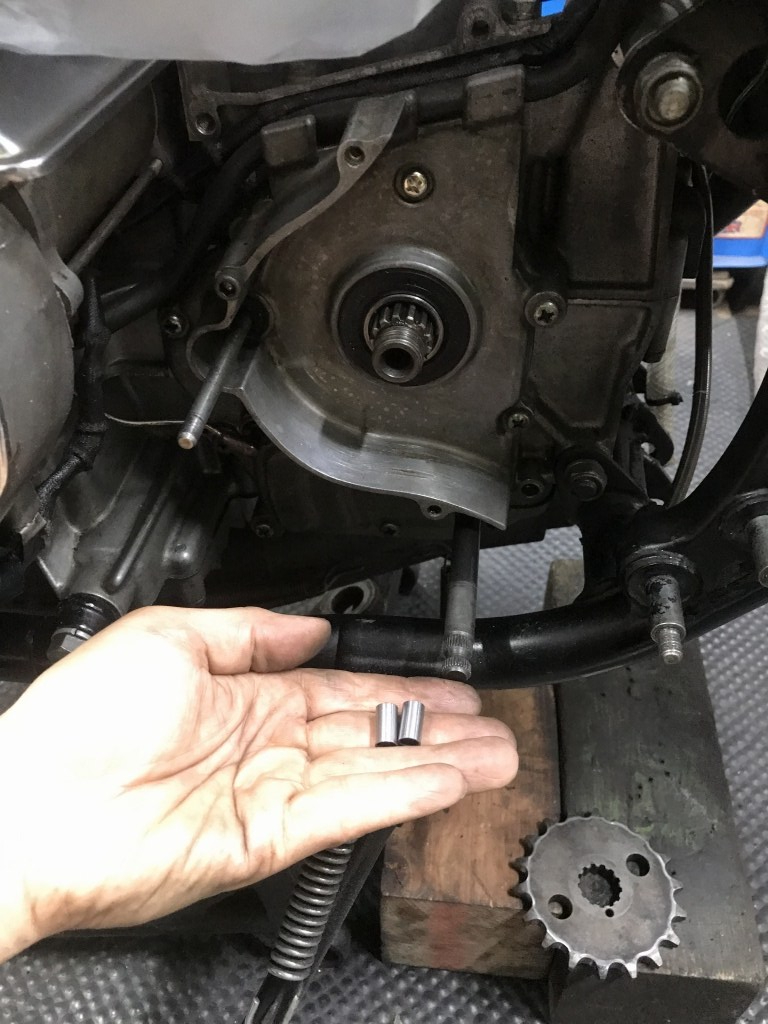

スプロケカバー用のダウエルピンが入っていなかったので正しくセットします。



スイングアームの塗装が乾いたら、ベアリングをグリスアップしてエンドキャップを取り付けます。これでスイングアームは完成です。

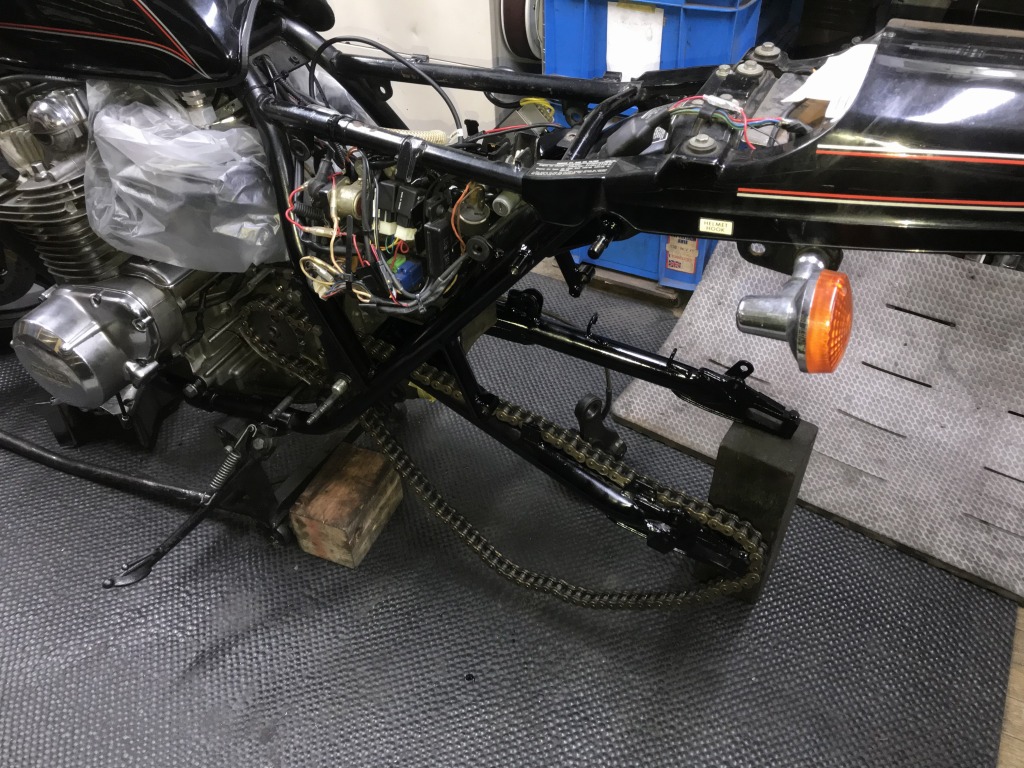

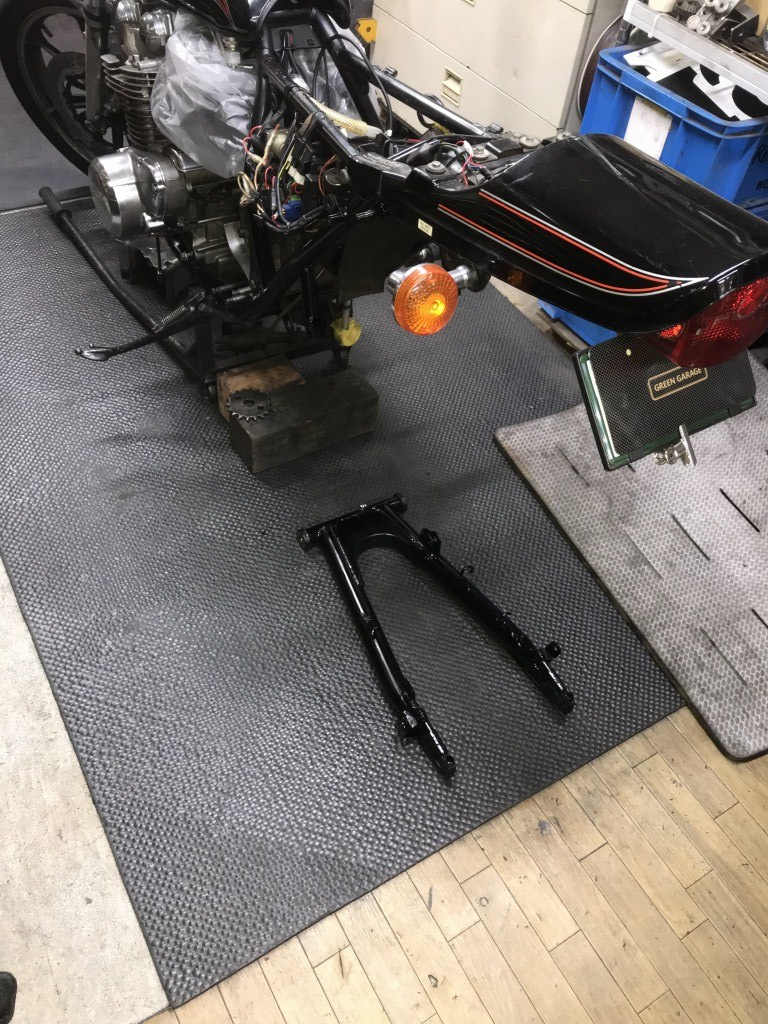

スイングアームを車体に取り付けます。



リヤ周りを復元し、フロントスプロケナットを強めに締め付けます。

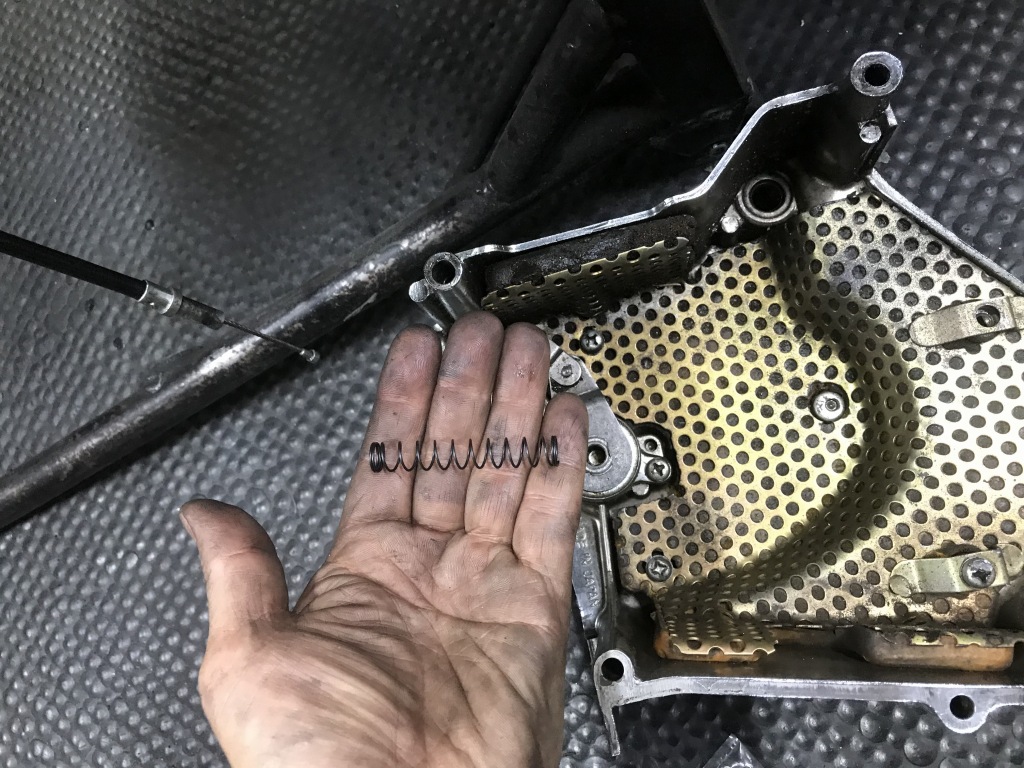

クラッチレリーズレバーのスプリングが無かったので用意します。



スプリングを正規の状態に組み込みます。



ここで、スプロケカバーのボルト穴が小さいことがわかりました。ダウエルピンが入っていなかったのはこのせいでしょうか。

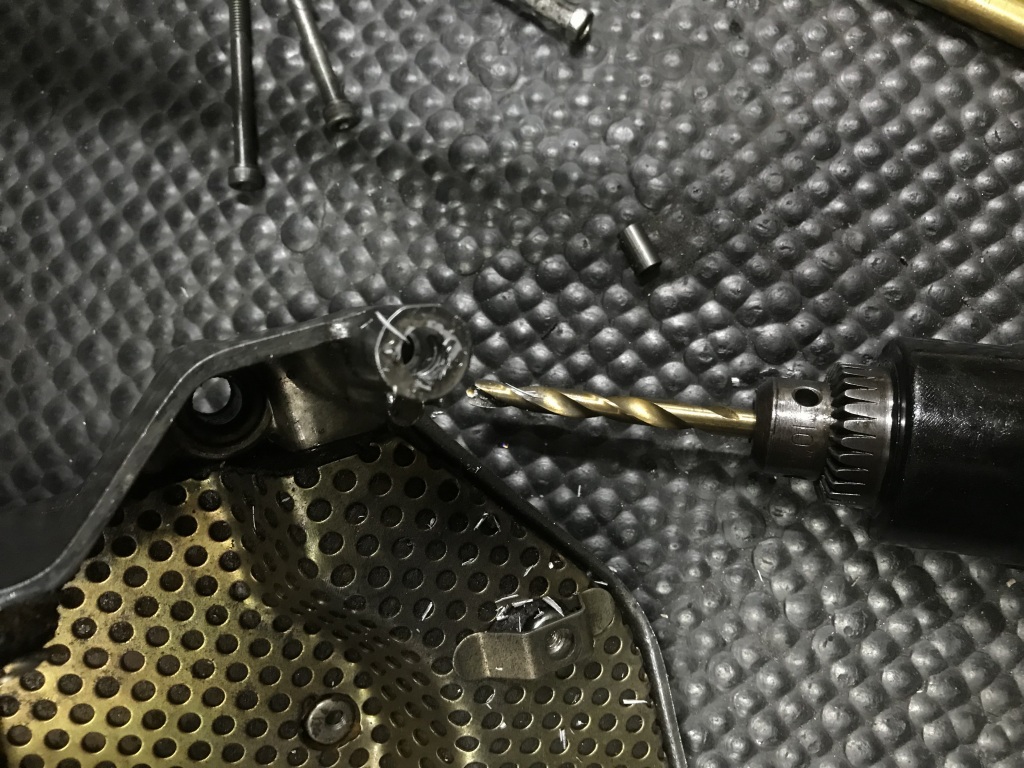

ドリルで揉んで拡大します。



ピンが入ることを確認します。

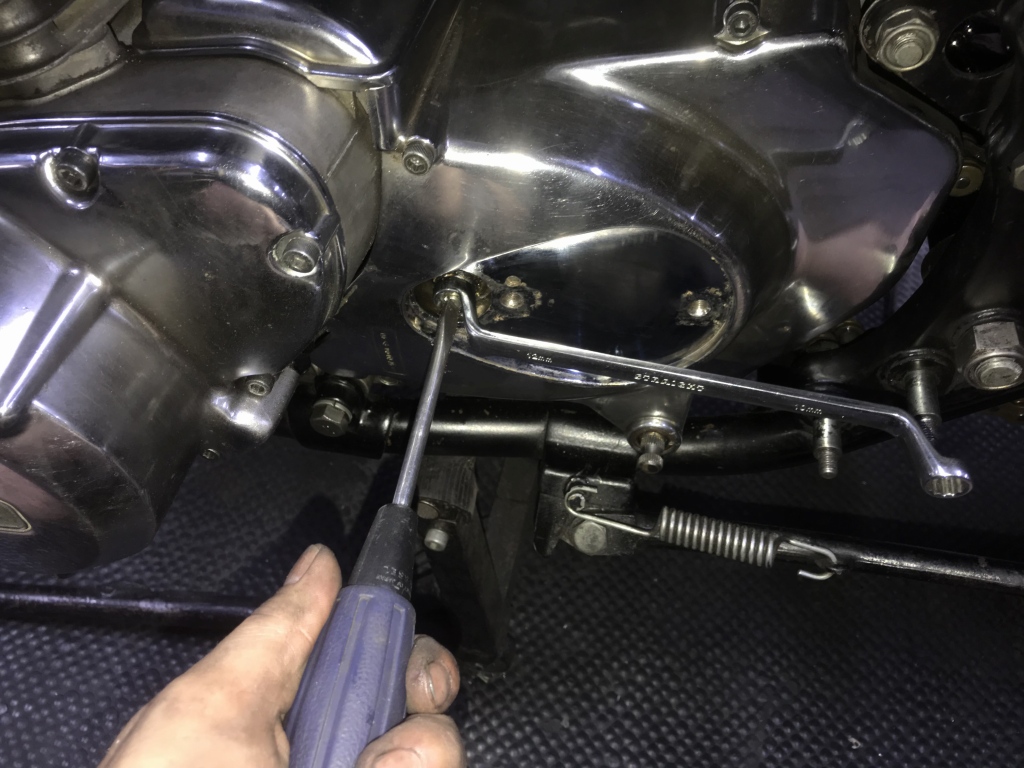

スプロケカバーを取り付けます。レリーズの遊びが無かったので、正規の値に調整します。

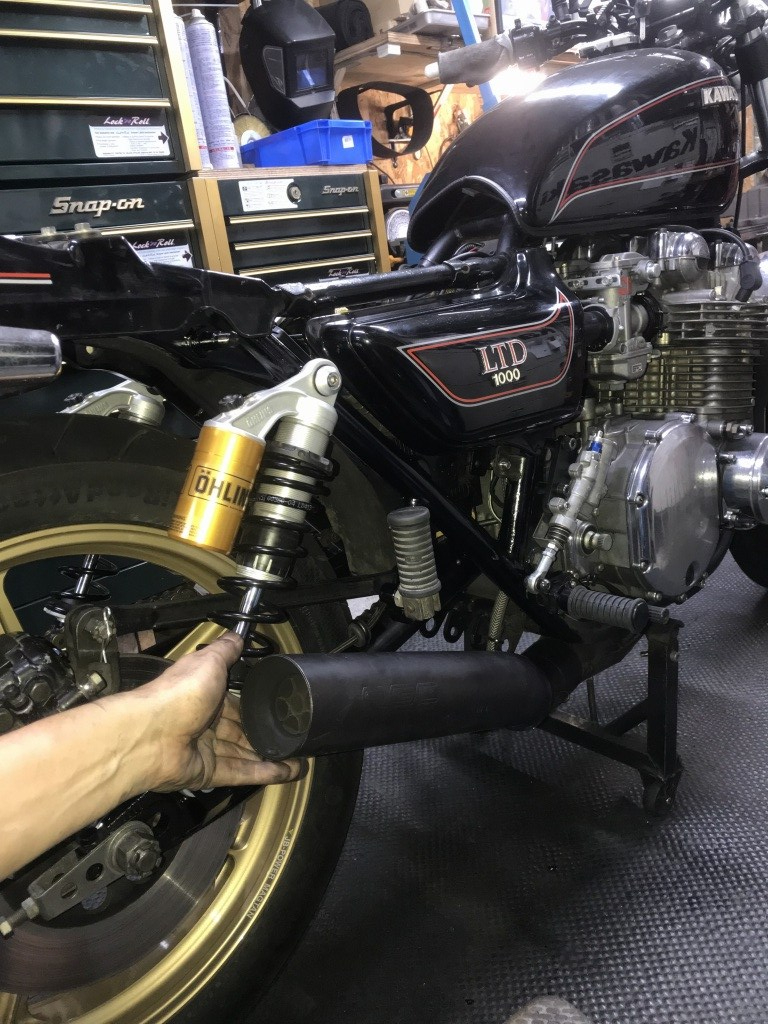

これでリヤ足回りの完成です。



最後にマフラーのカチ上げ加工を行いますが、フレームをカットした関係でレイアウトが少し楽になりましたね。



ジョイント部分でひねってこのぐらいになります。一旦サイレンサー手前の曲がり部分を切断し、もう少し上げることにします。
