Z1000LTD K.H様 スイングーム点検



スイングアームピボットがガタつくので分解点検します。

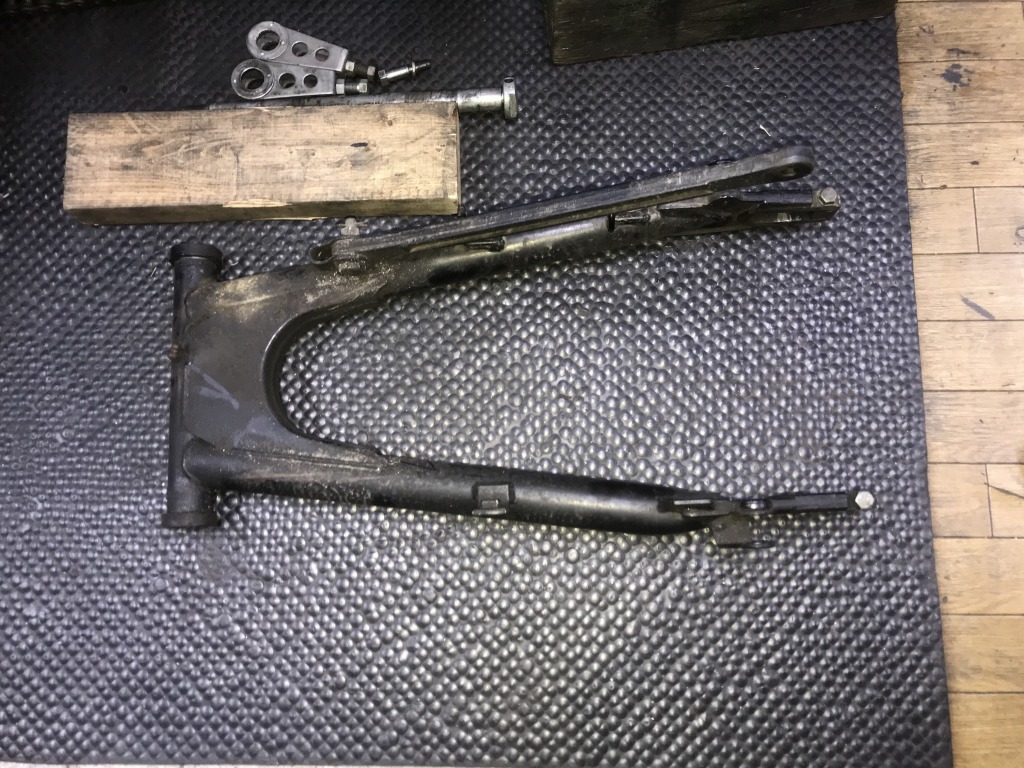

スイングアームを外します。

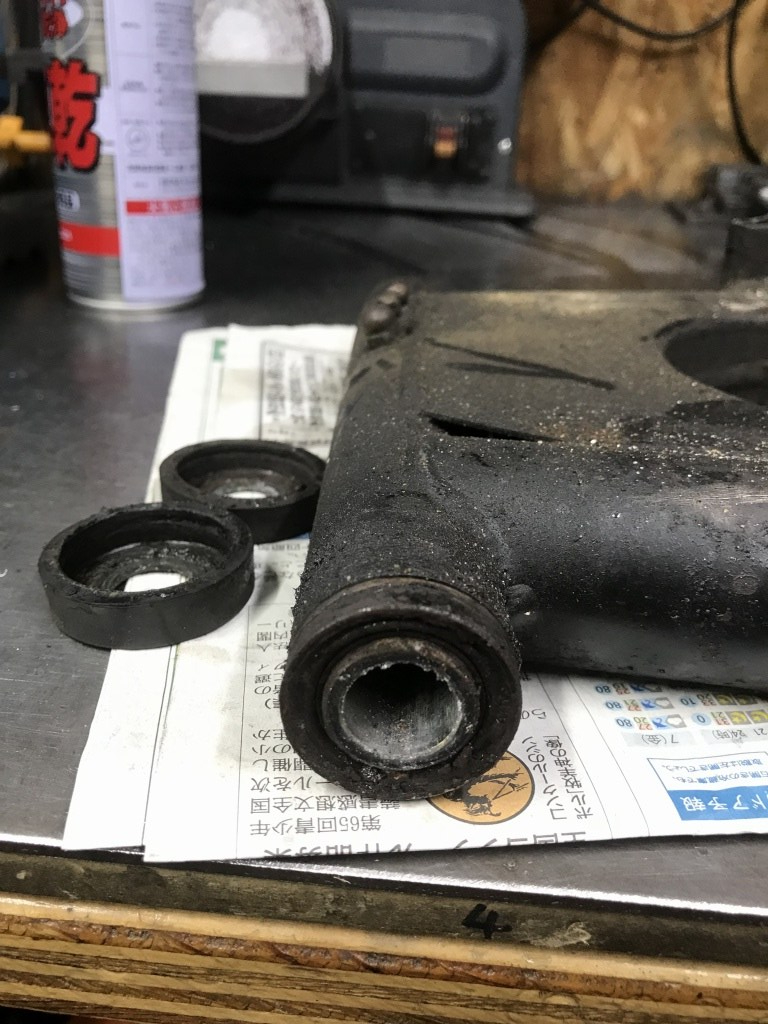

表面は汚れていますが、目立つ損傷は無いようです。



ピボットの左側はかなり腐食が進んでいます。

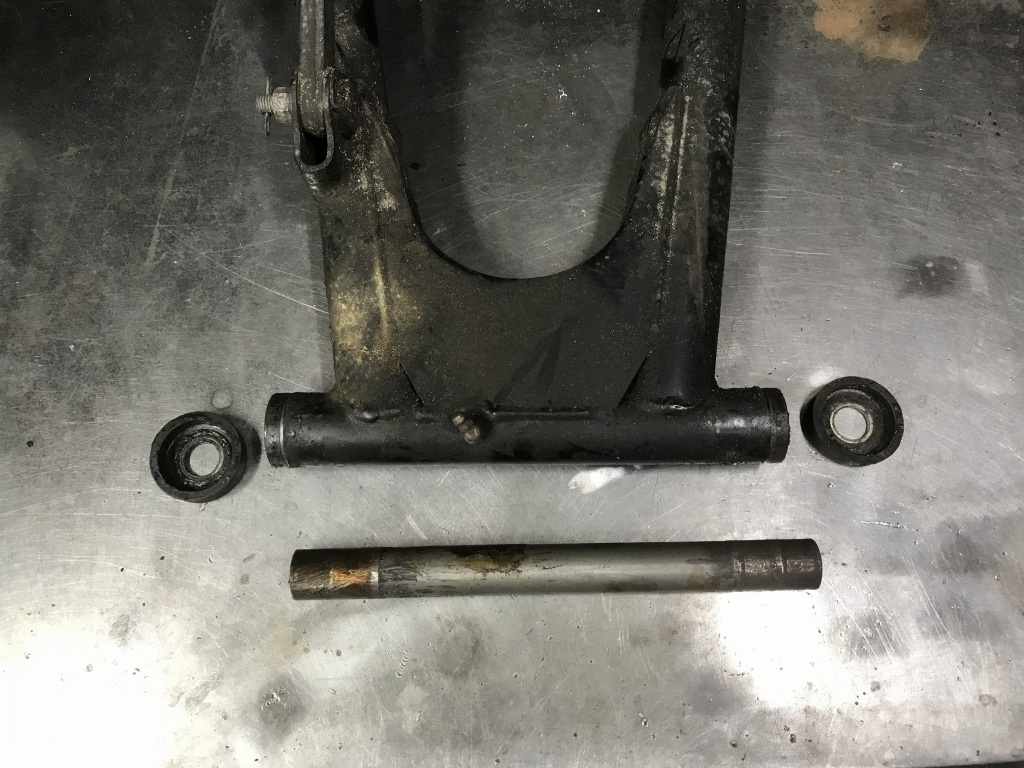

スリーブを外します。

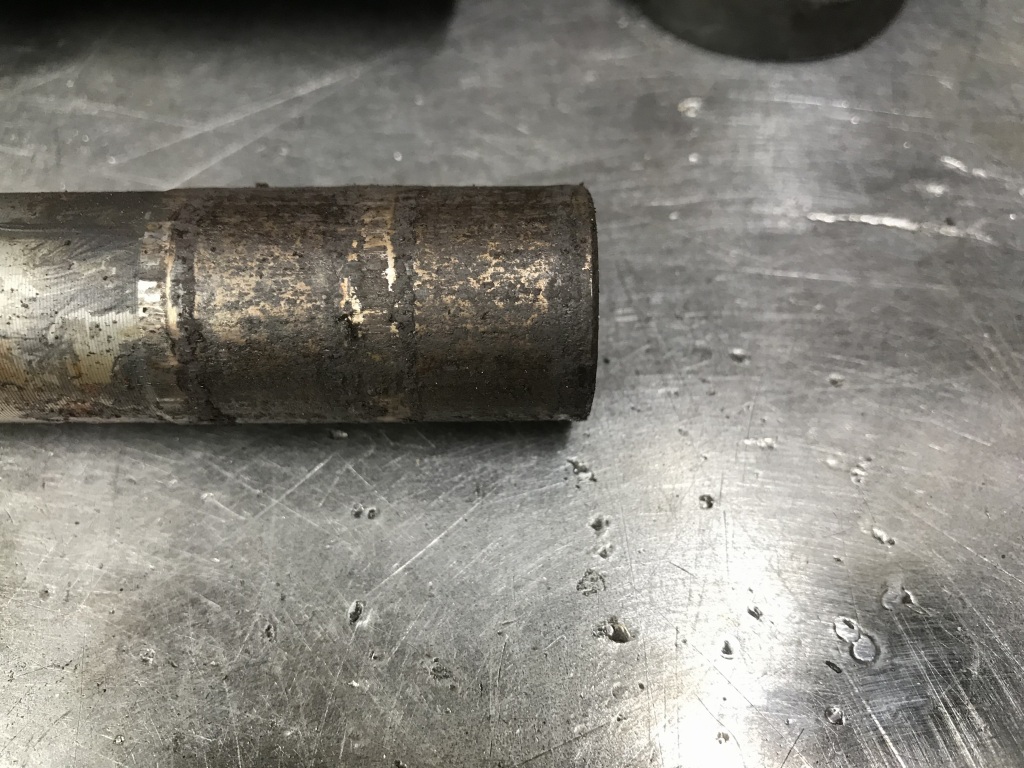

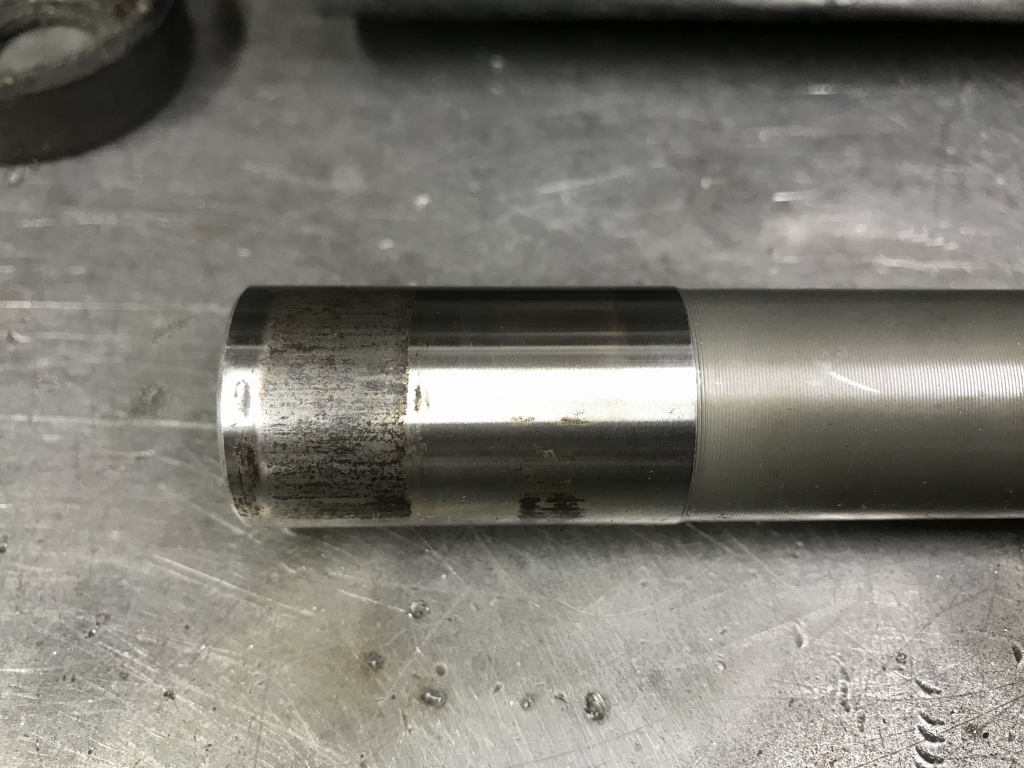

グリスはほとんど無く、表面は大きくえぐれています。

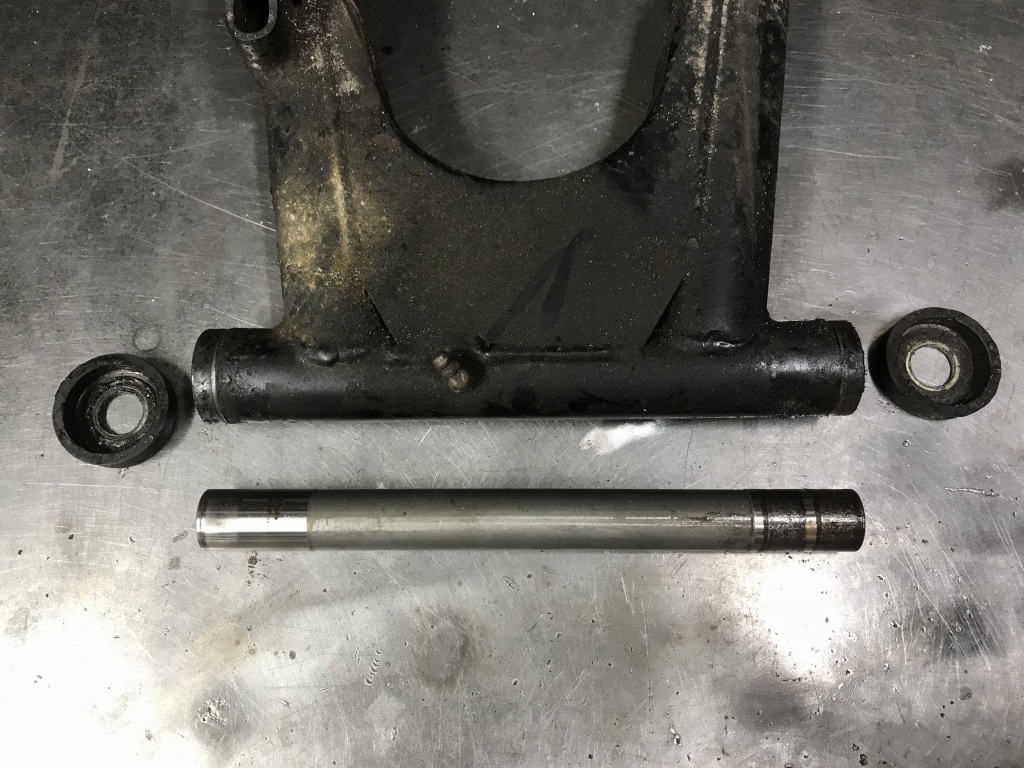

洗浄してみるとよくわかります。



潤滑不良で状態で走行させたので、ベアリングの転動面がサビて摩耗したようです。

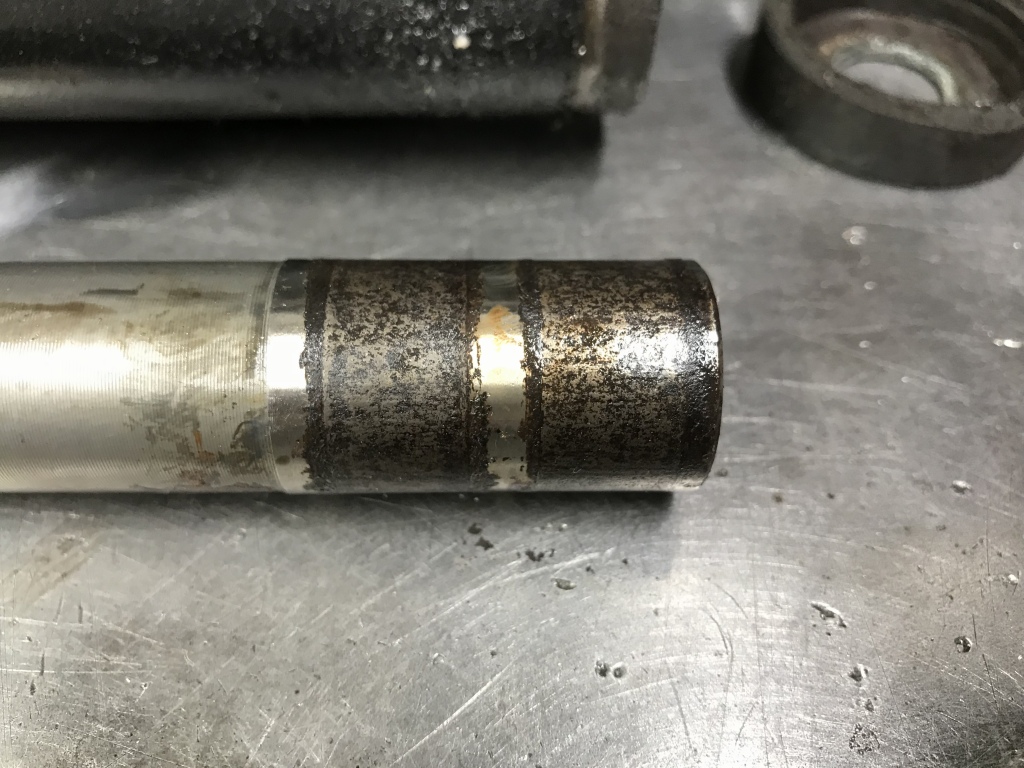

右側も摩耗が始まっています。

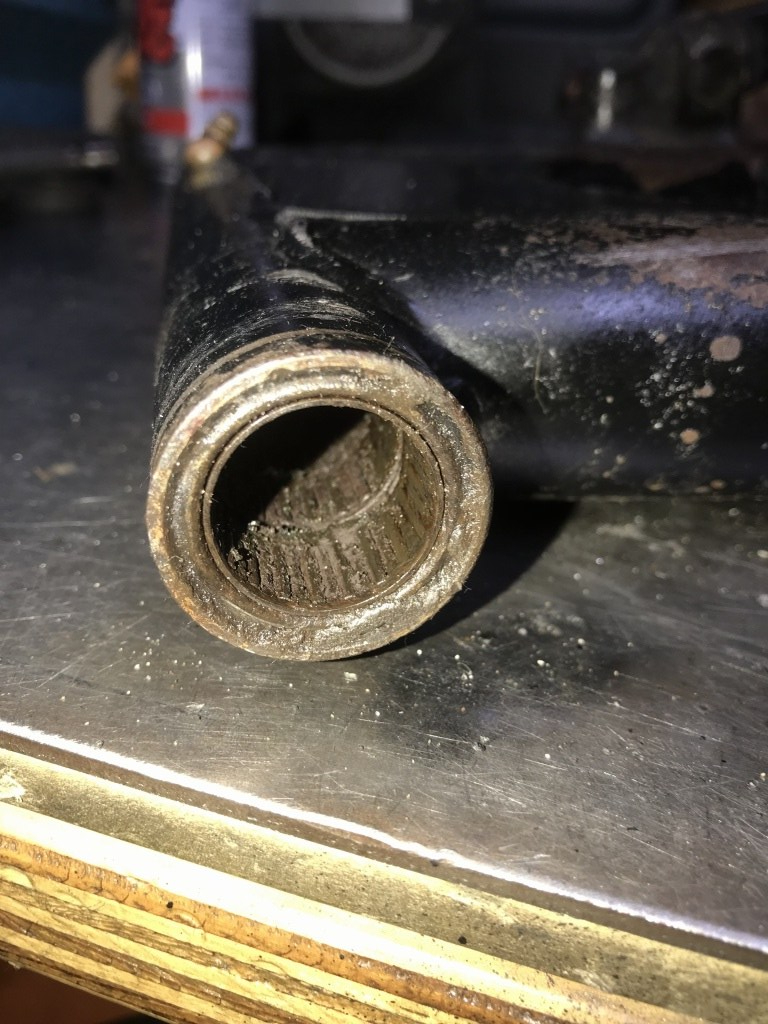

ニードルベアリングは汚れで埋まって固着しています。

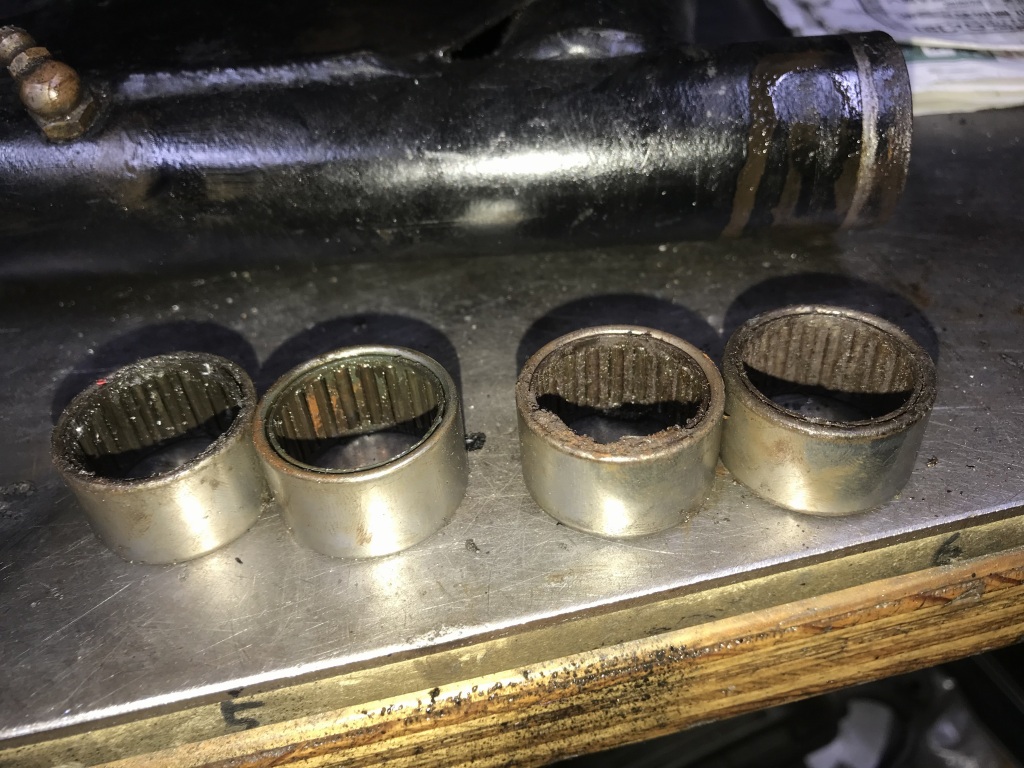

ベアリングは交換するので抜き取ります。



ベアリングが外れました。



サイドスタンドで傾く左側(画像では右側)は、雨水の進入も多いので錆びやすいものです。

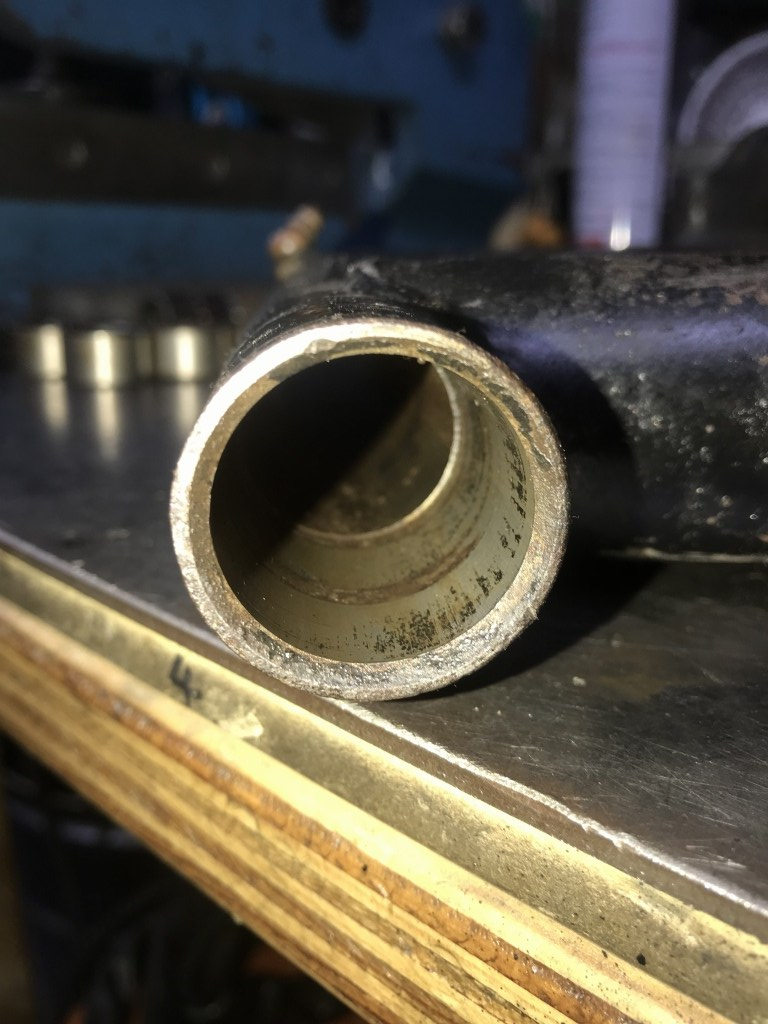

ベアリングを抜いたスイングアーム側は、幸いきれいな状態を保っています。これなら十分再生可能です。

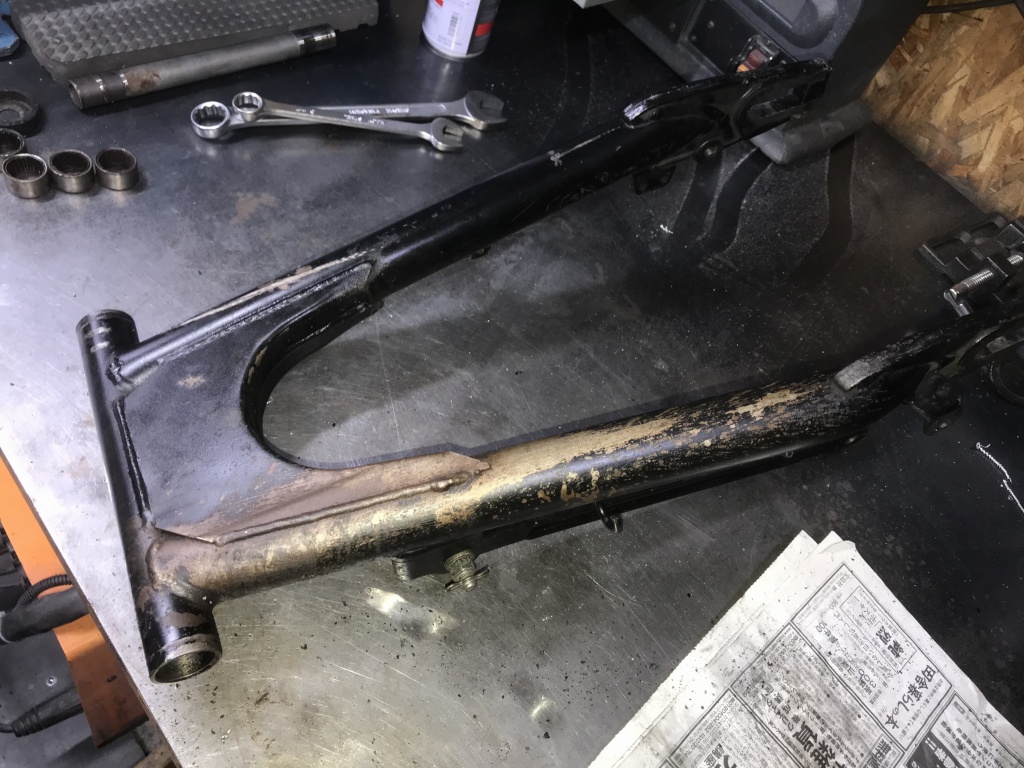

スイングアーム本体は、特に右側の腐食が進んでいます。バッテリーケースのブリーザー付近もかなり腐食しているので、過去のバッテリー液によるものです。

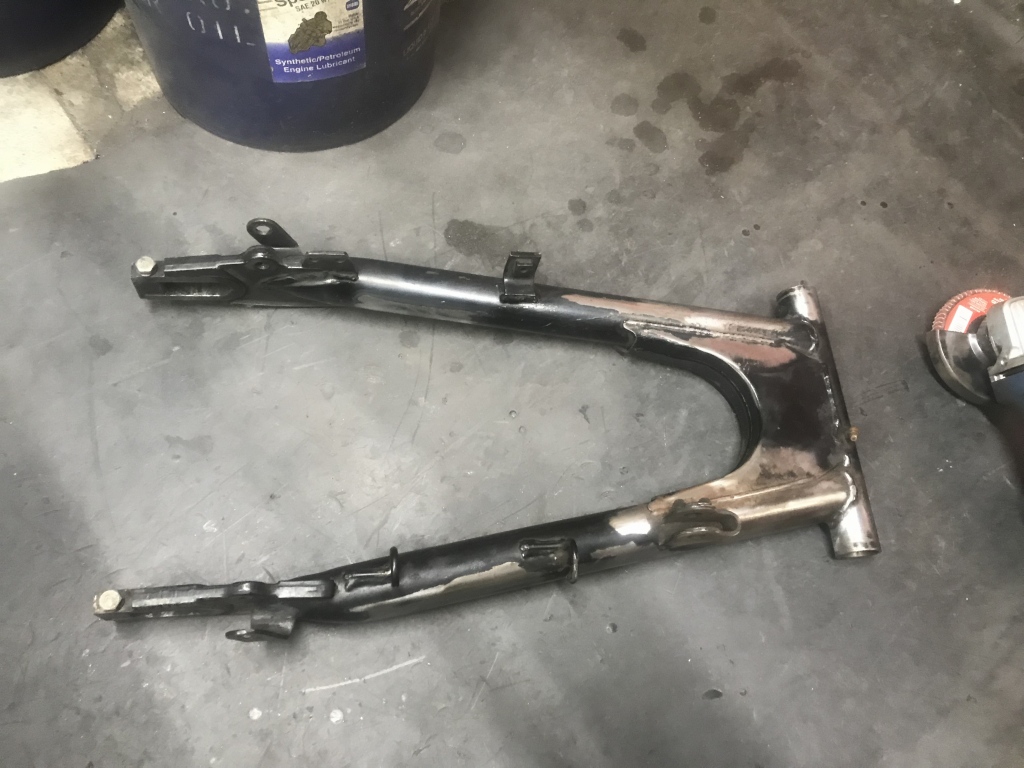

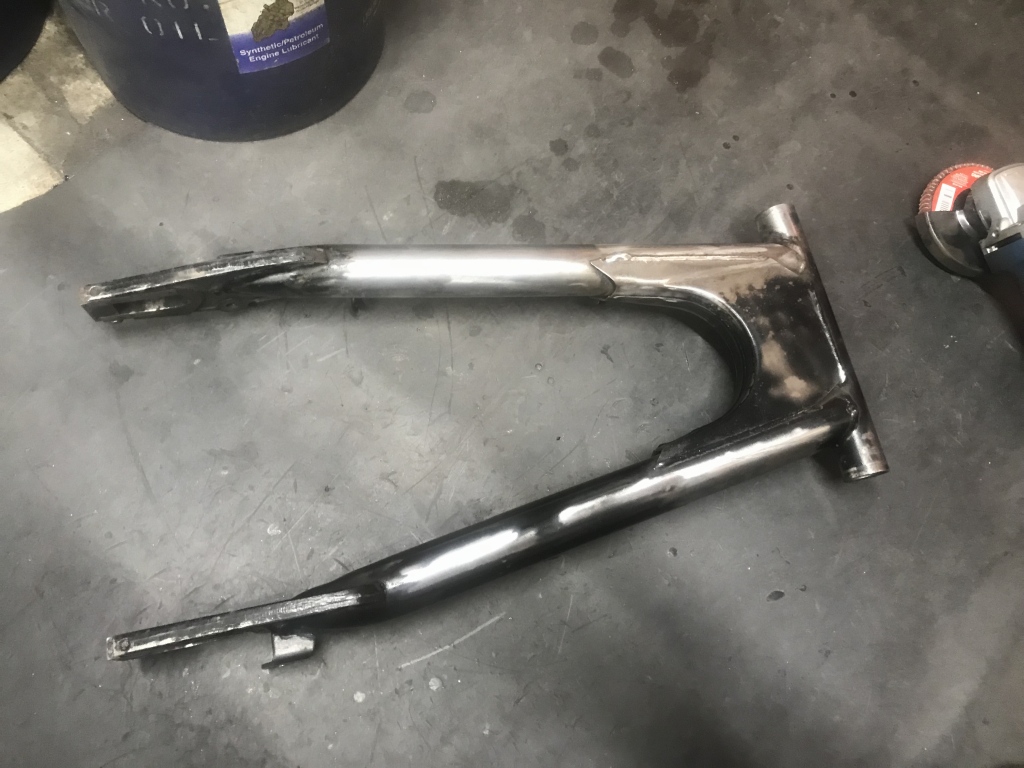

サビやキズを全体的に軽く落とします。



この後簡単に塗装しておきます。

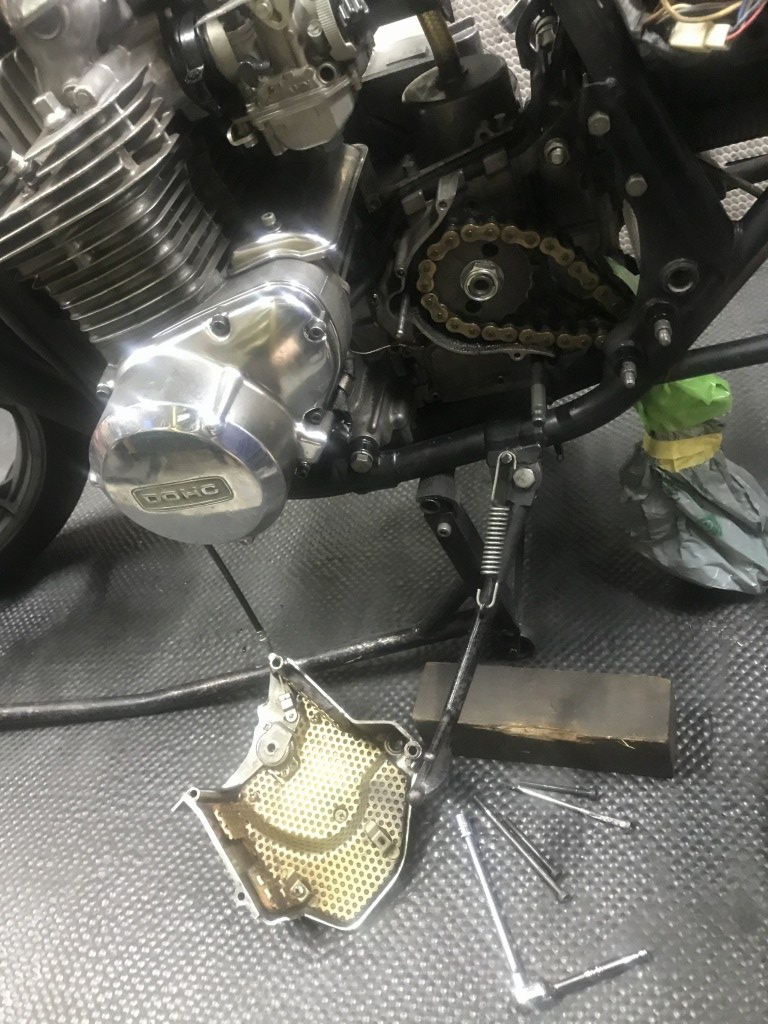

スプロケットカバーも外して点検します。

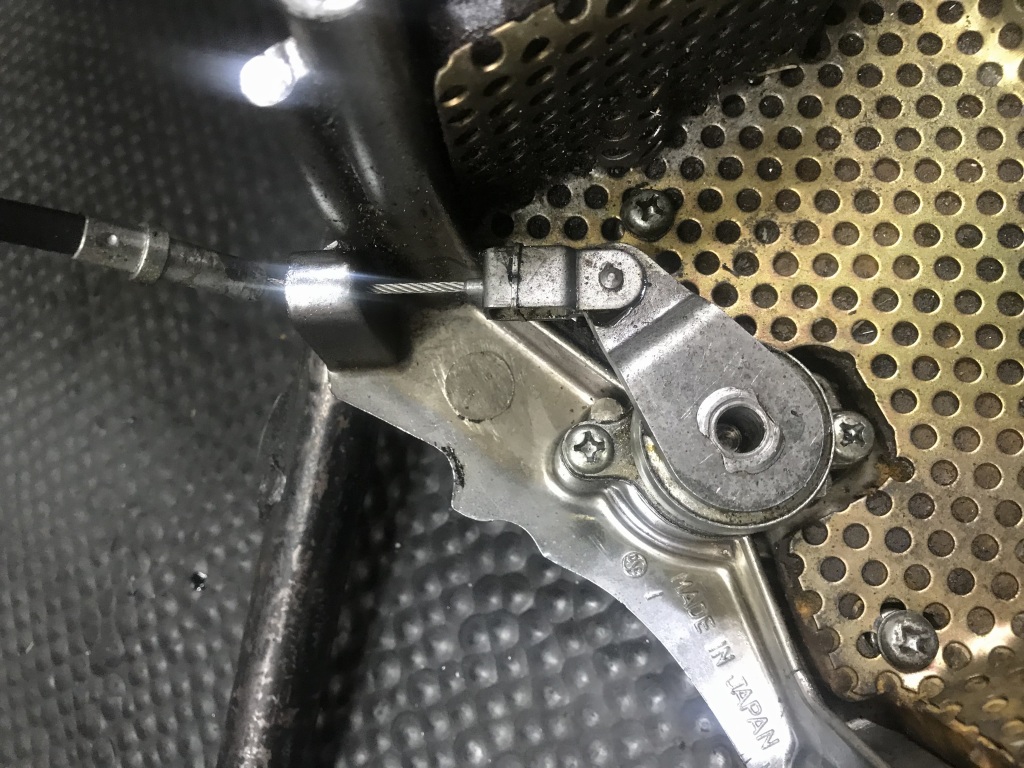

クラッチケーブルのリターンスプリングが欠品していますね。



ミッションカバーのボルトも1本欠品しています。



スプロケのナットもトルクが非常に弱い状態でした。

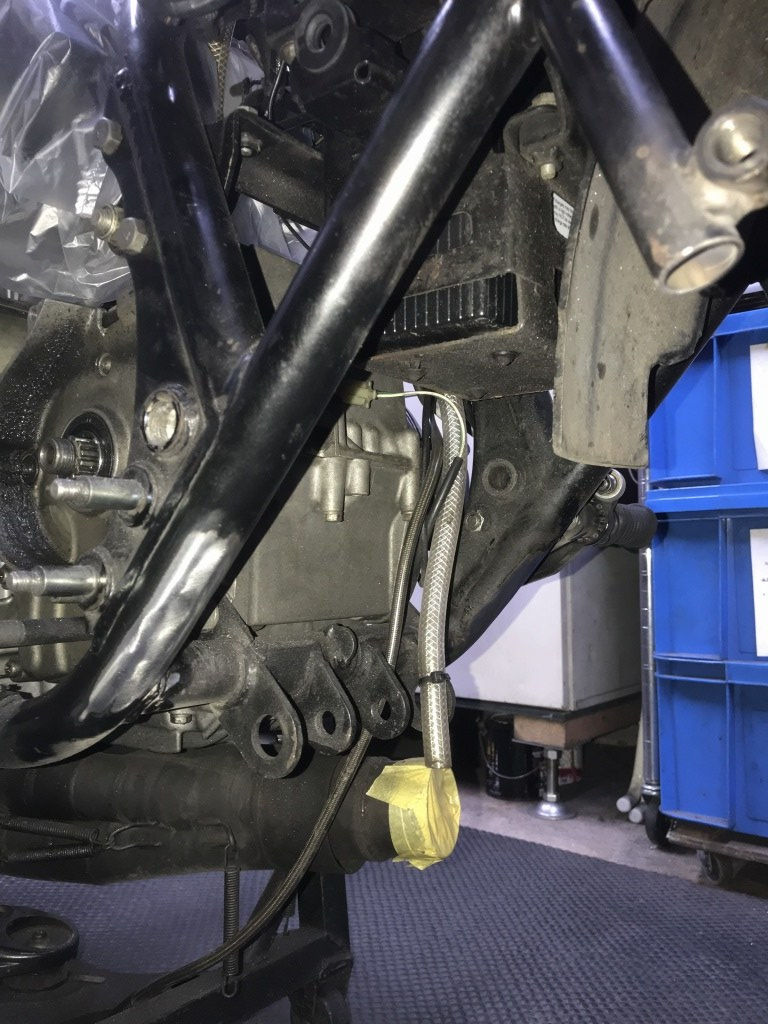

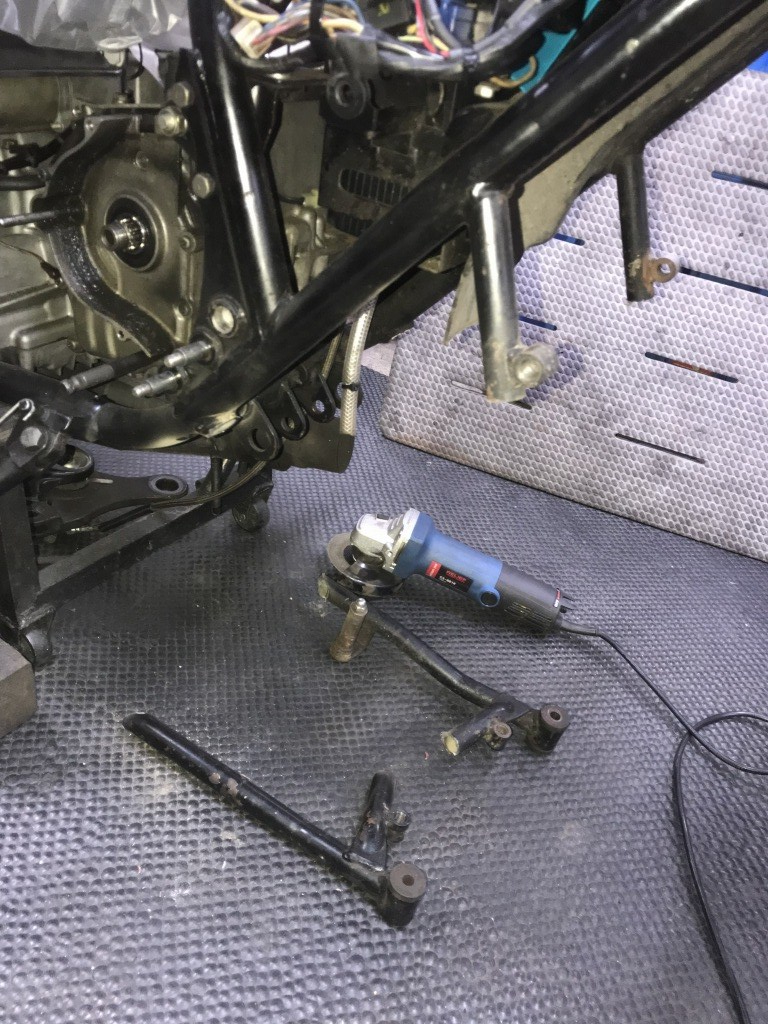

マフラーをカチ上げるので、ノーマルのマフラーステーはタンデム部分を残して切り取ります。



切断面を滑らかに仕上げ、研磨します。
