Z1100B2 M.H様 エンジンマウント交換

こちらもスプロケットカバーレスの関係で、新たにシフトパターンを表示する必要があります。



テプラで作ったシールをこの辺りに貼り付ければOKです。

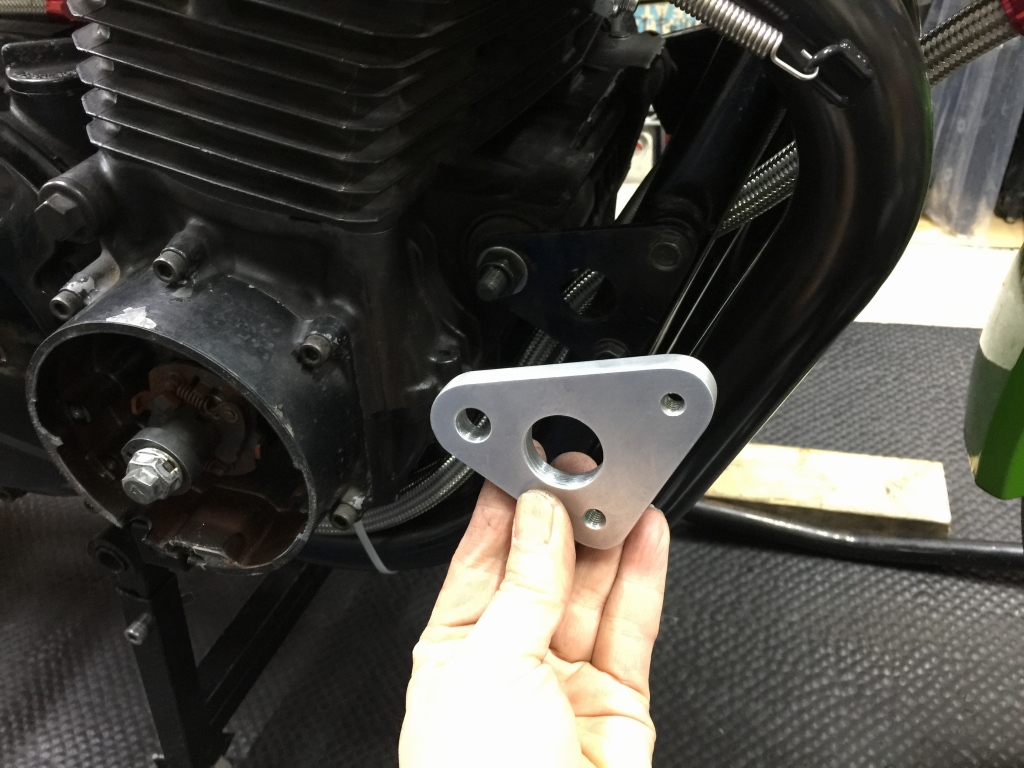

エンジンマウントはジュラルミンの厚板製に変更します。



合わせてマウントダンパーも新品交換します。

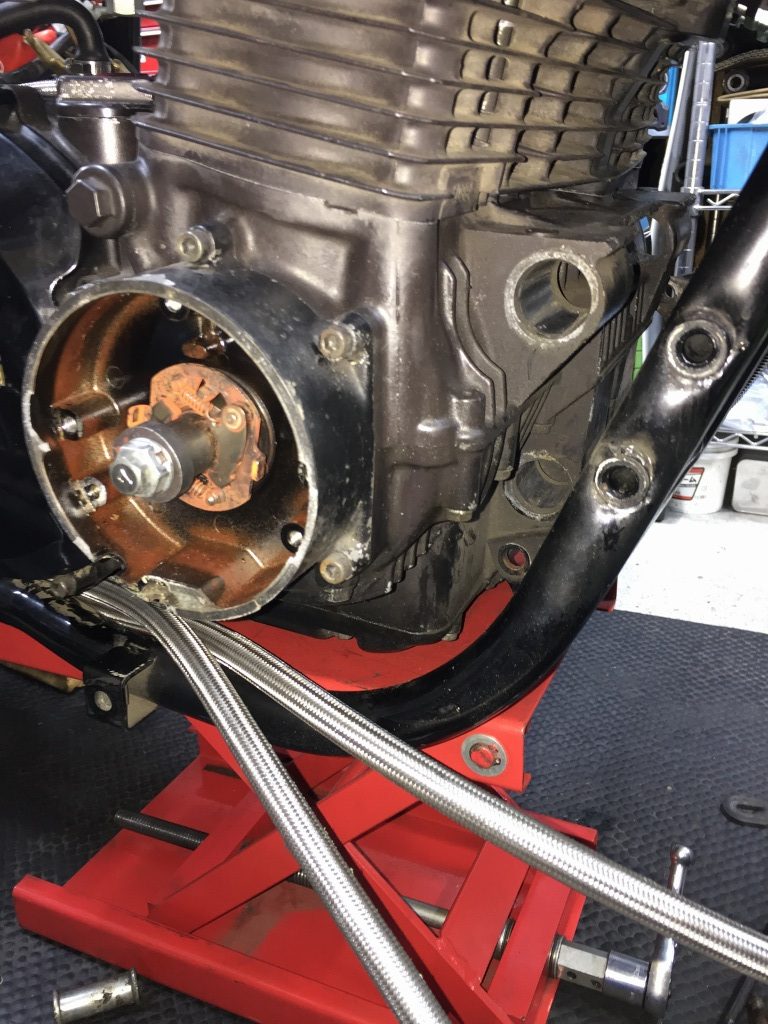

エンジンを5センチくらい持ち上げ、既存のマウントダンパーを抜き取ります。

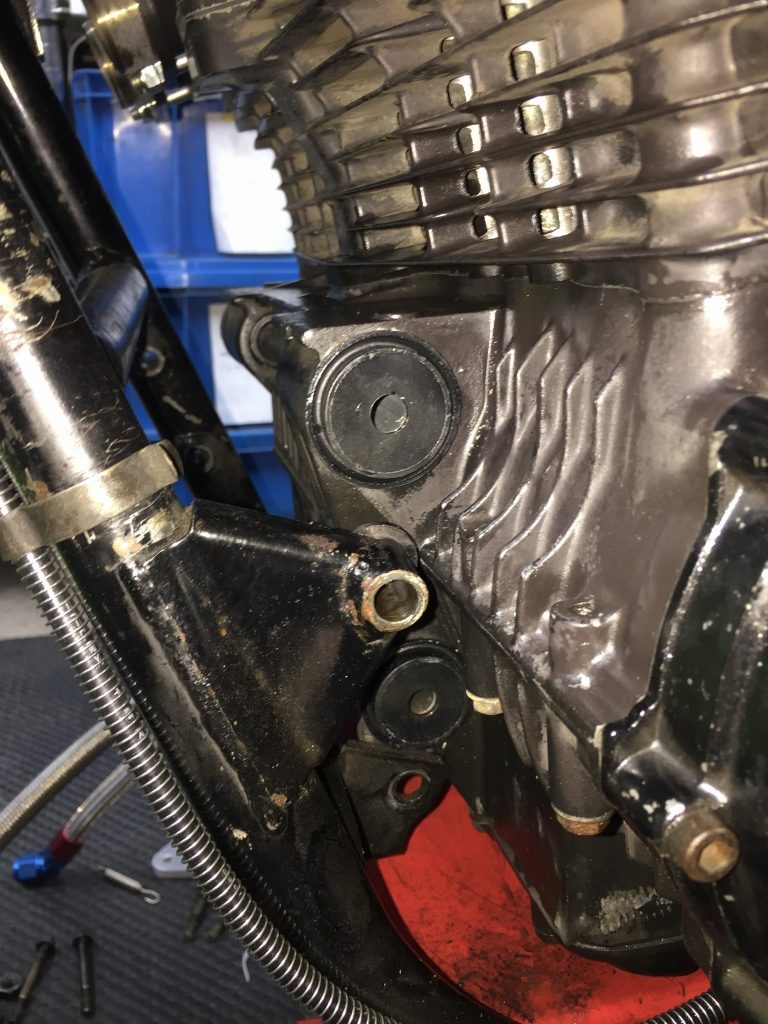

純正新品のダンパーを圧入します。

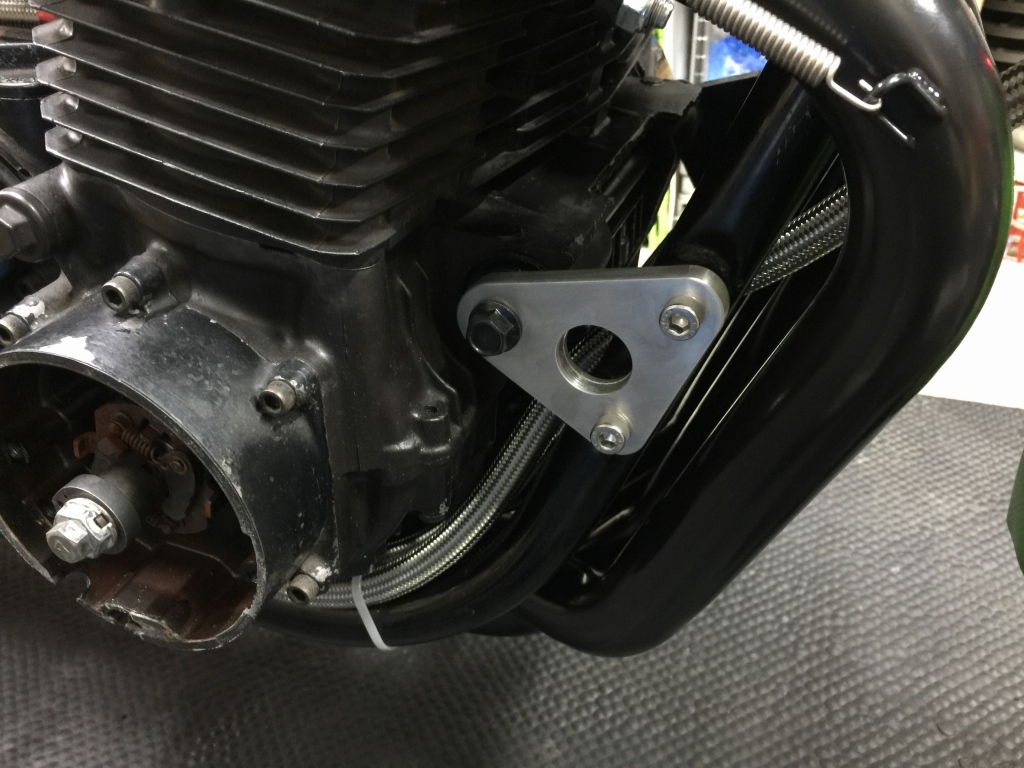

フロントブラケットを取り付けるとこんな感じです。

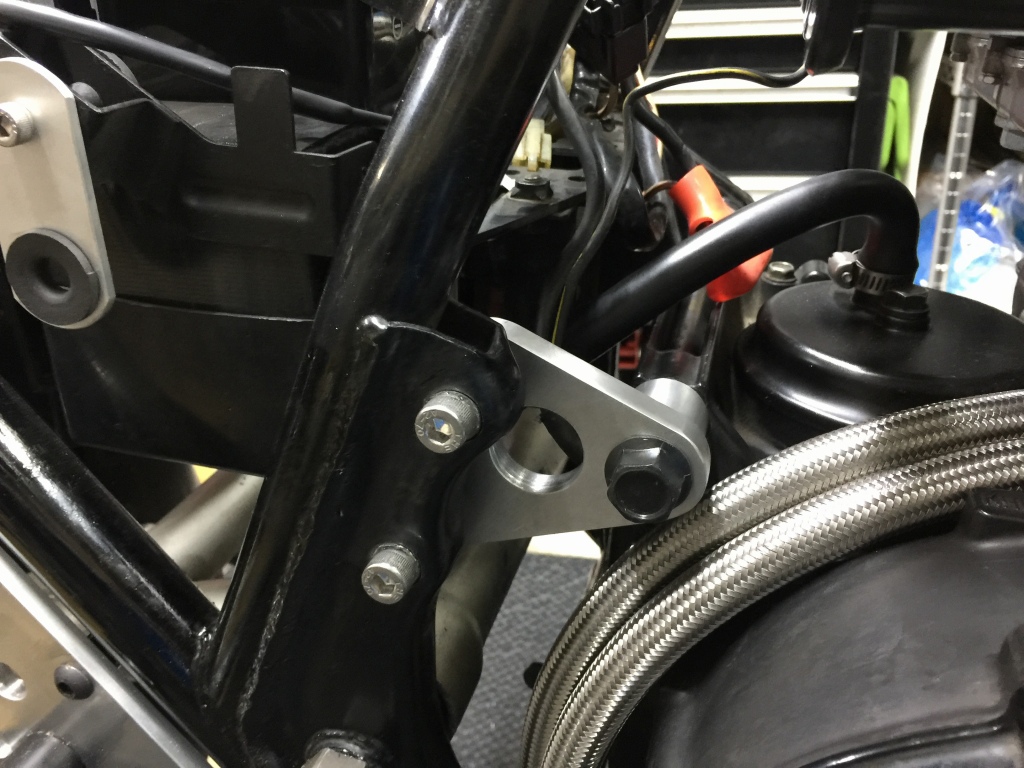

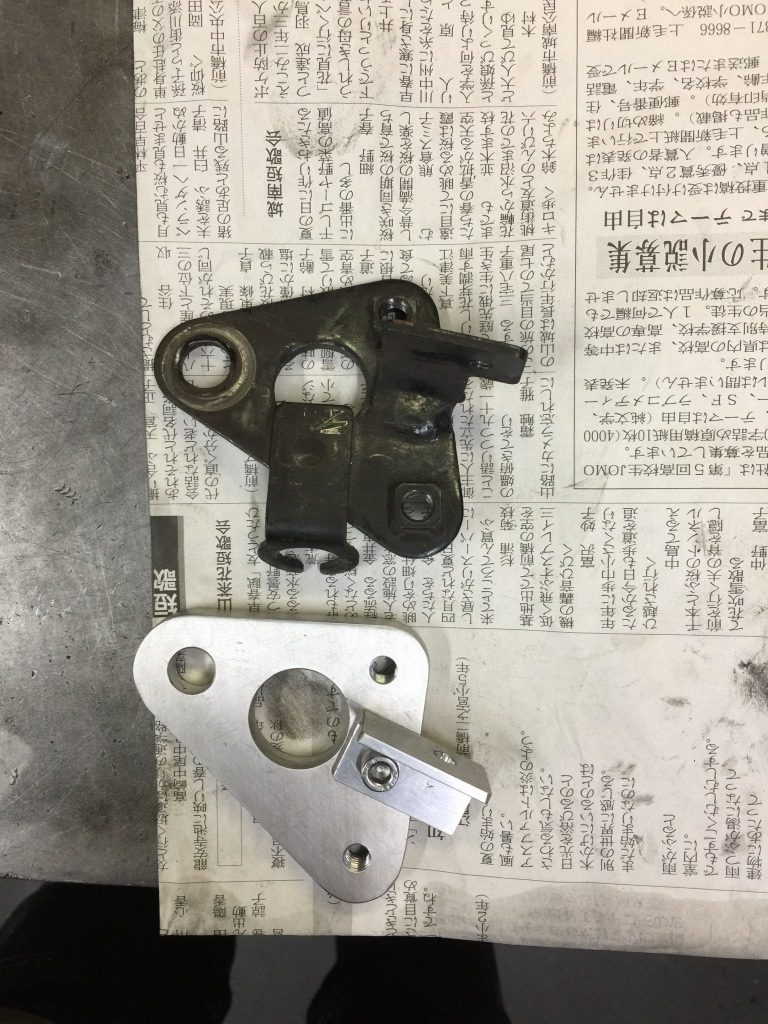

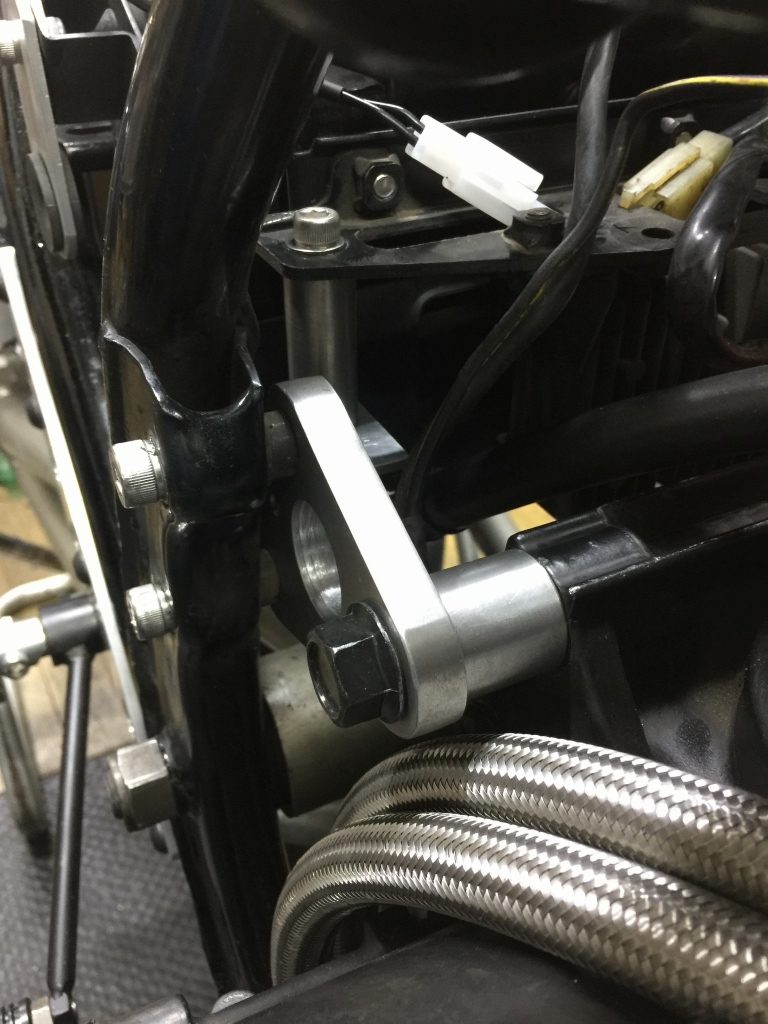

リヤはバッテリーケースブラケットの固定部分も必要なので裏側にステーを取り付けます。

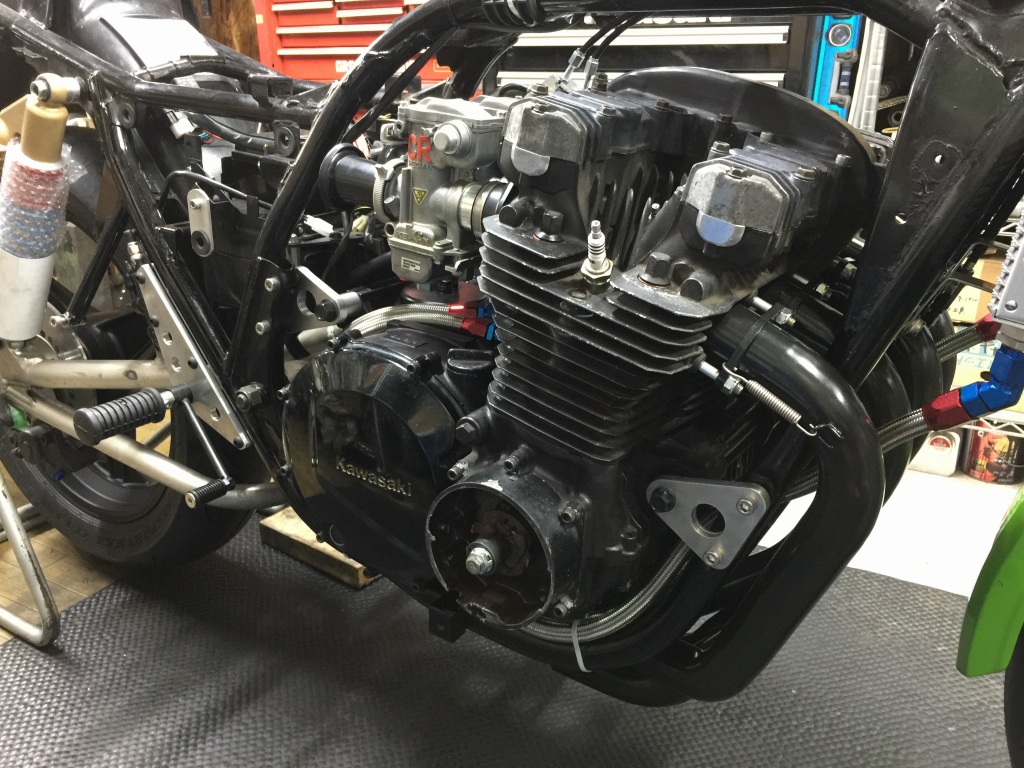

エンジンに取り付けるとこんな感じです。



バッテリーケースは5センチほど持ち上げてありますが、

これはS1スイングアームのキャッチタンクに繋がるブリーザーホースを通すためです。
