Z1000J M.H様 スイングアーム改造

ピボットベアリングは渋かったので交換します。



スリーブも含め、新品交換します。

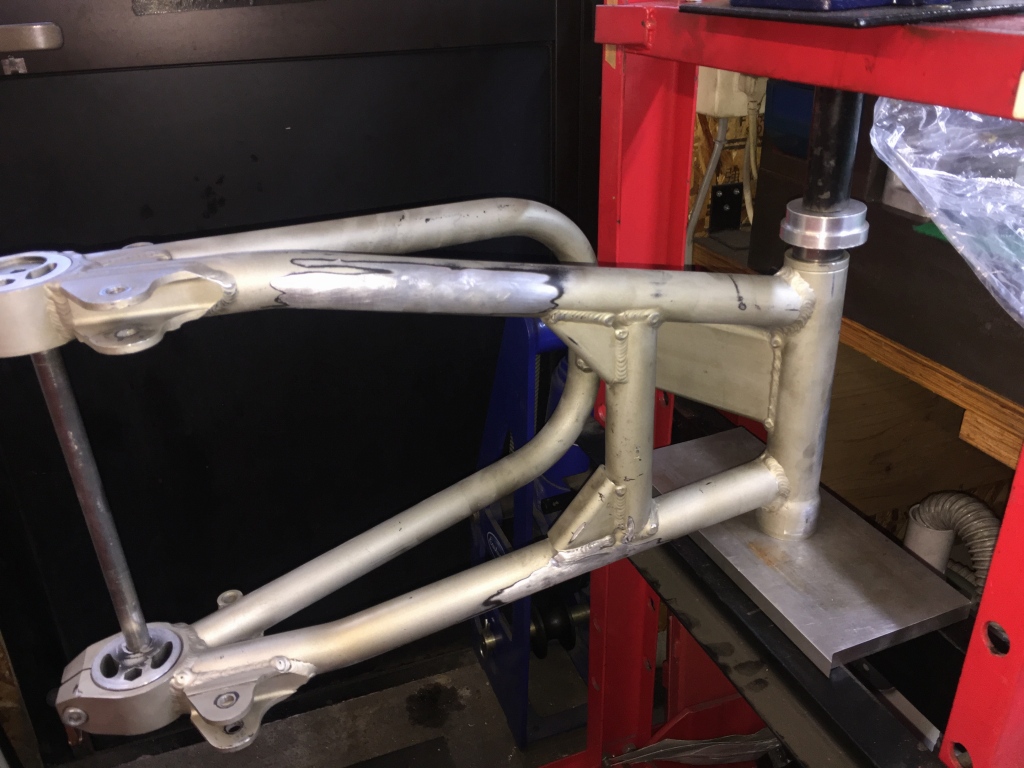

ベアリングをプレスで圧入します。

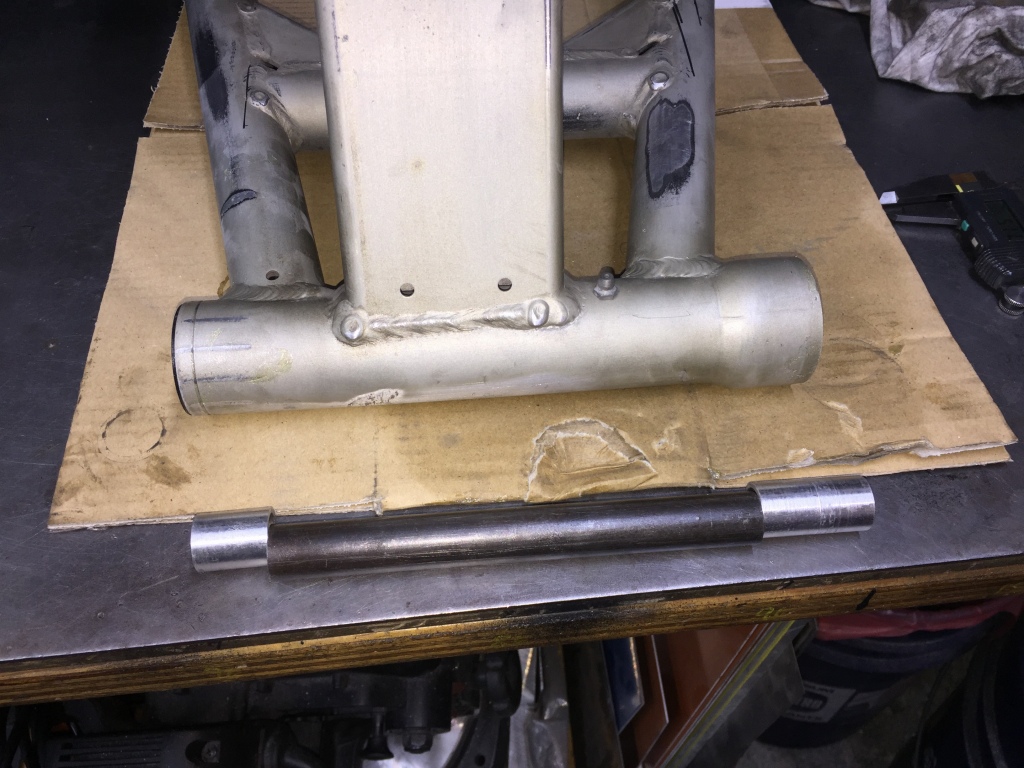

φ20ミリからφ16ミリへの内径変換用には、このようなカラーを仕込みます。

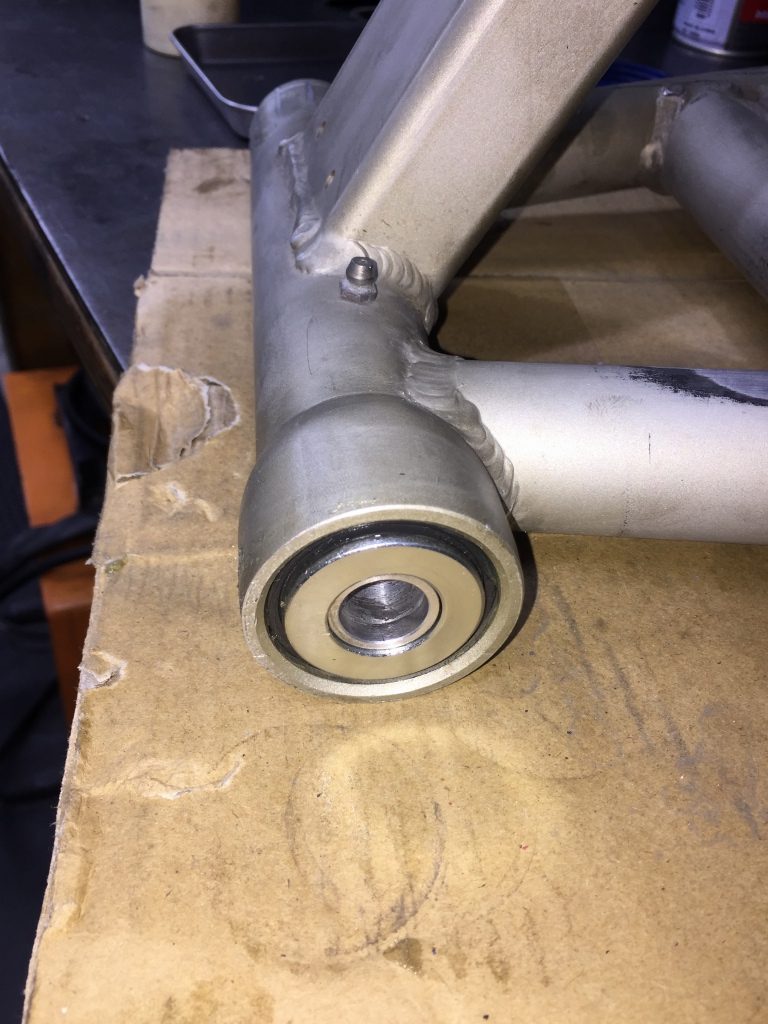

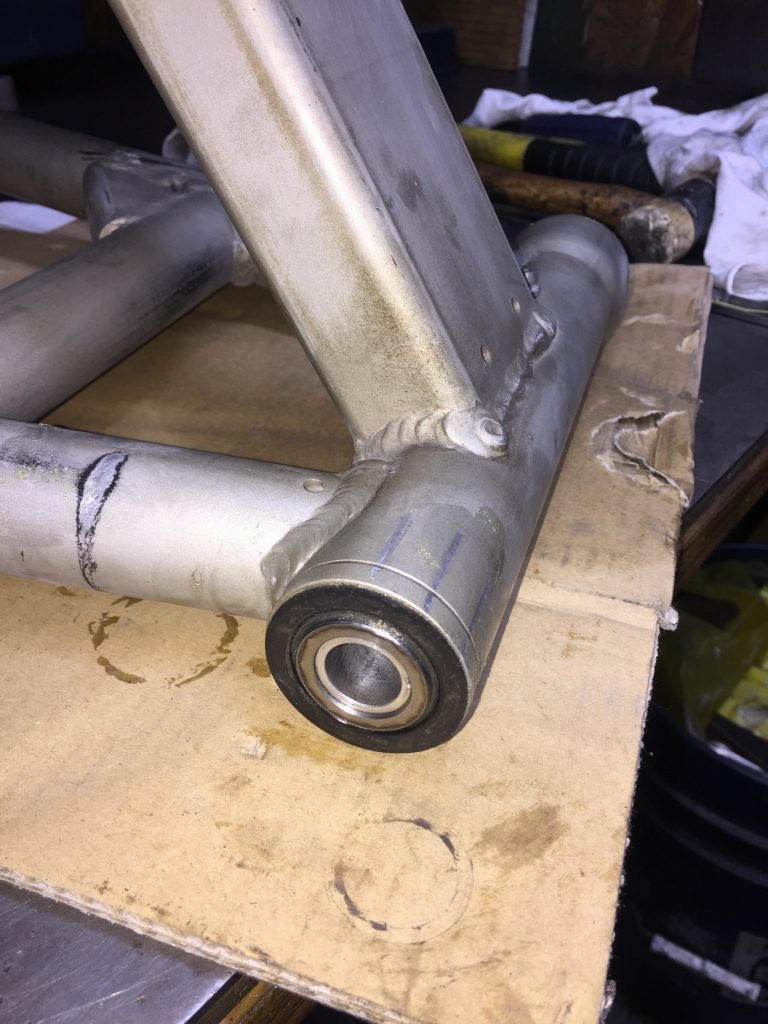

カラーを入れるとこんな感じです。

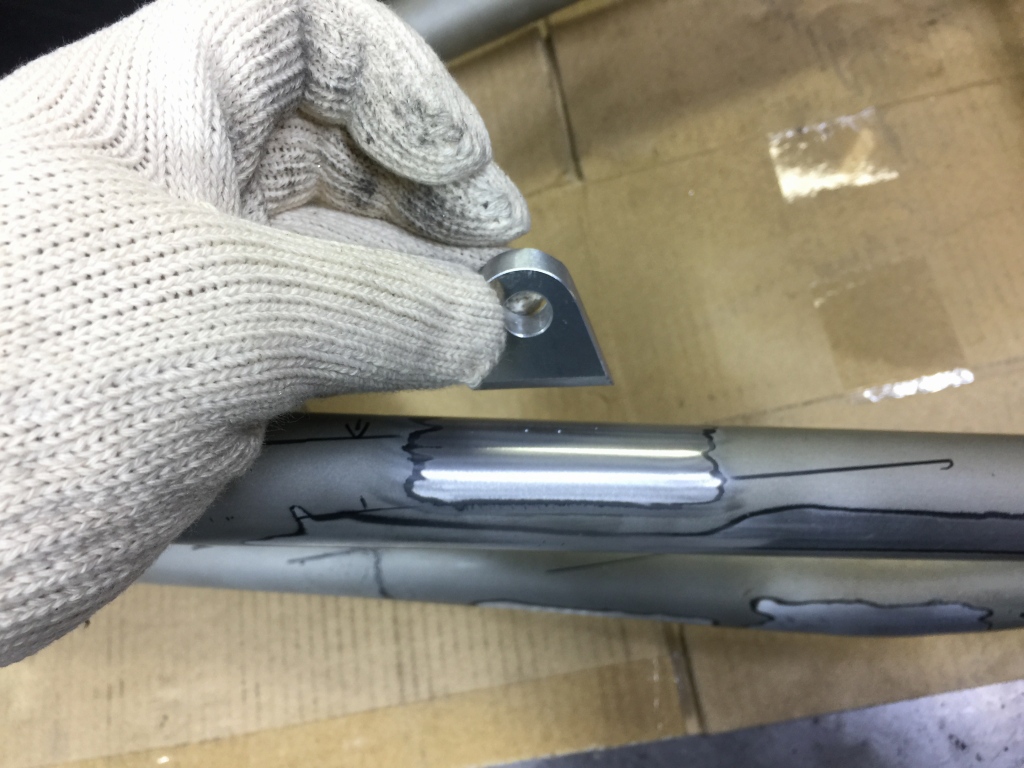

トルクロッドの受けを溶接します。

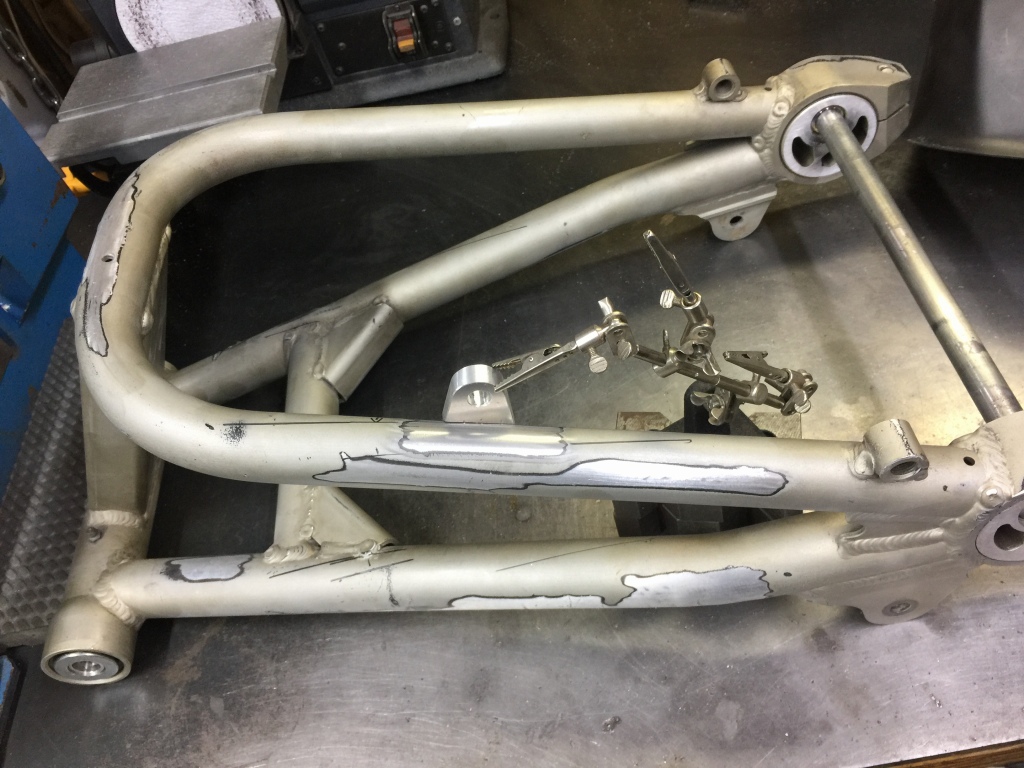

取り付けはサポートの位置に合わせて補強パイプの下側へ。

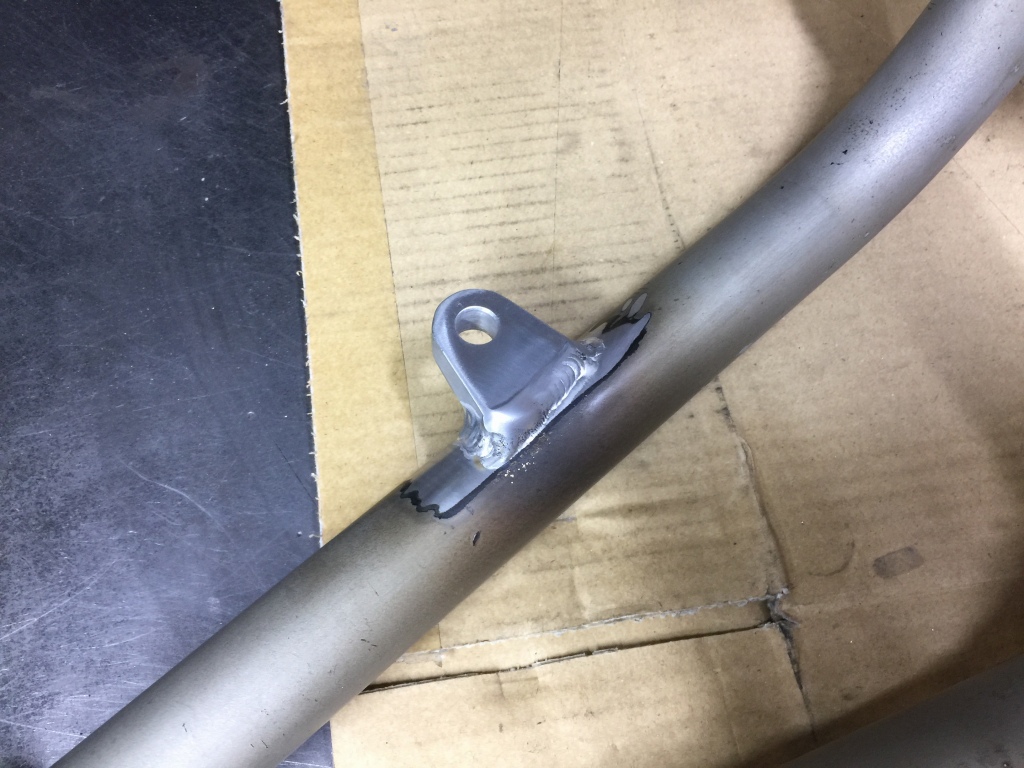

溶接完了。

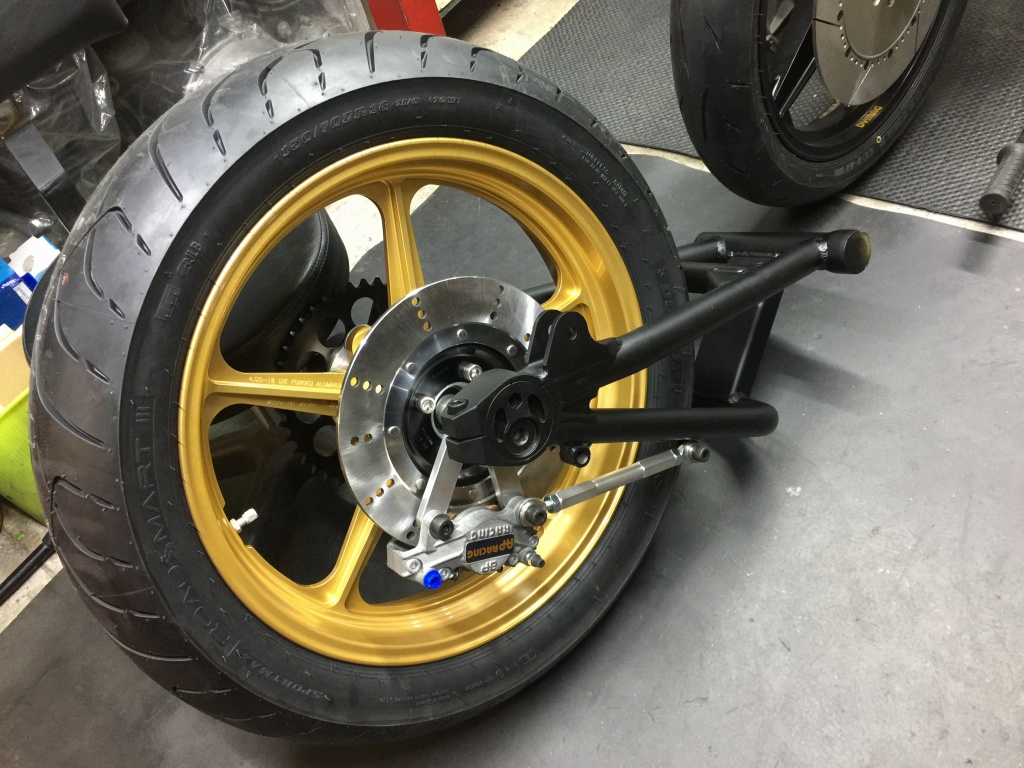

スイングアームを簡易塗装したら、リヤホイールを仮組して確認します。



スイングアームの取り付けです。

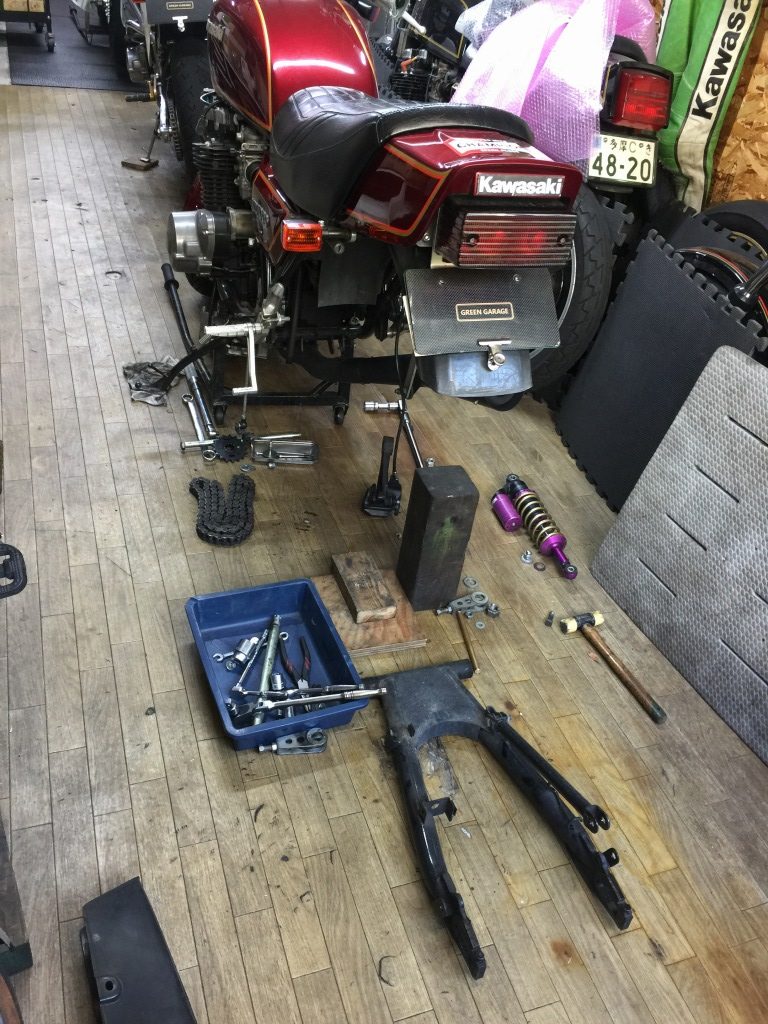

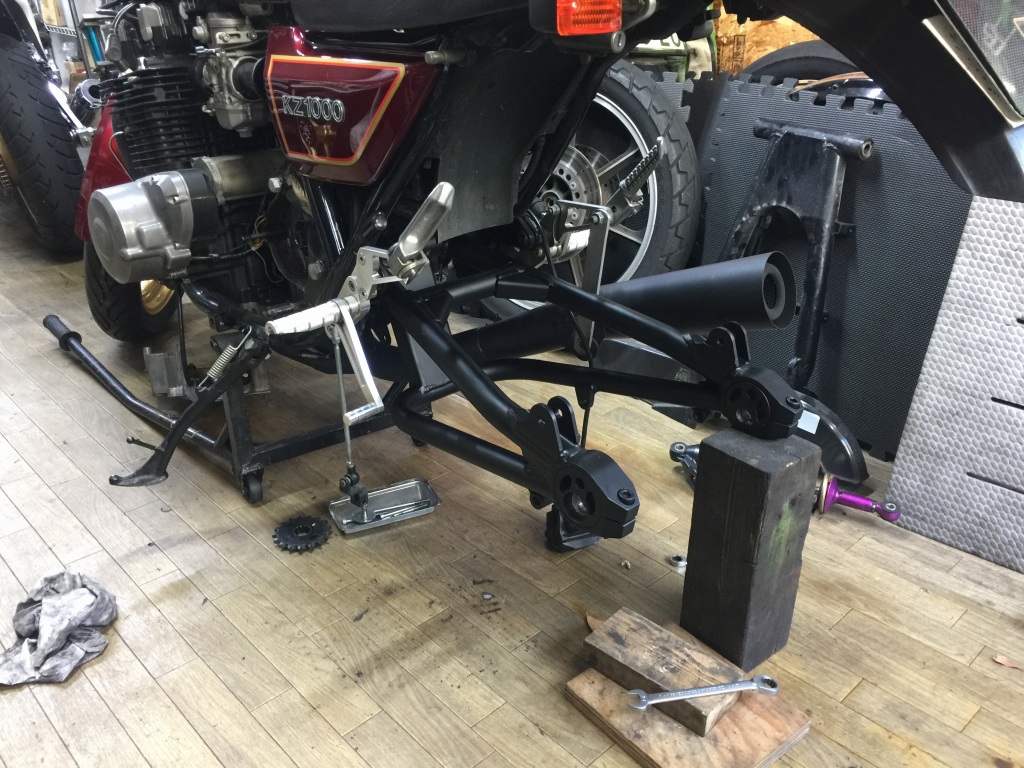

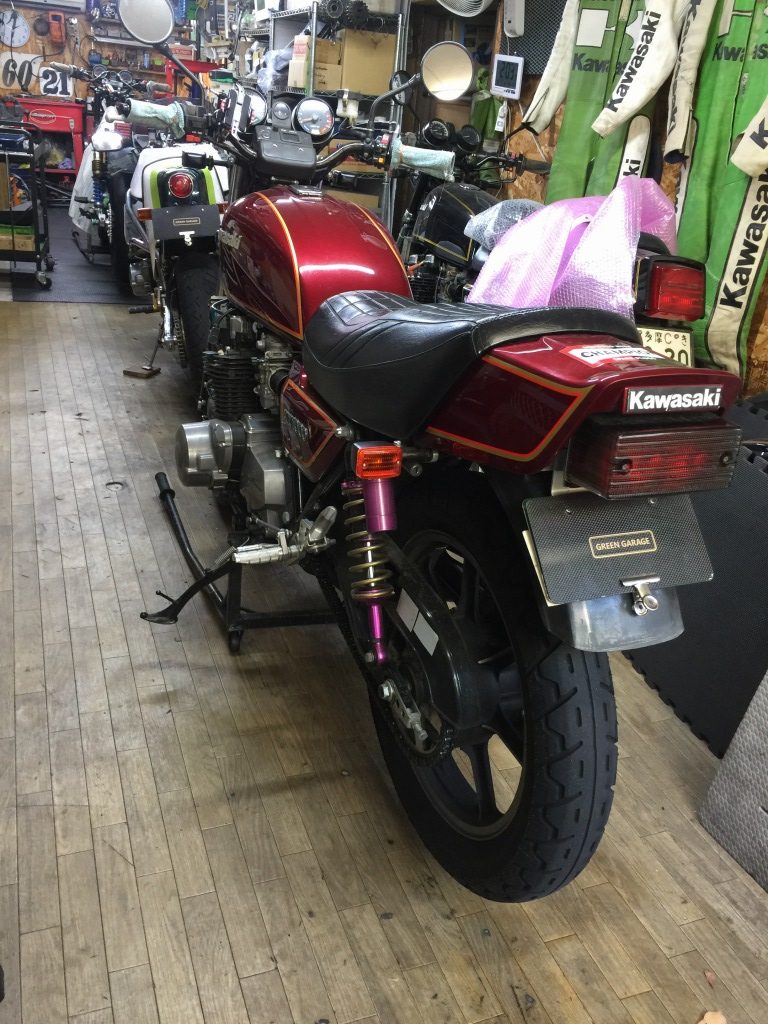

ノーマルスイングアームを外します。

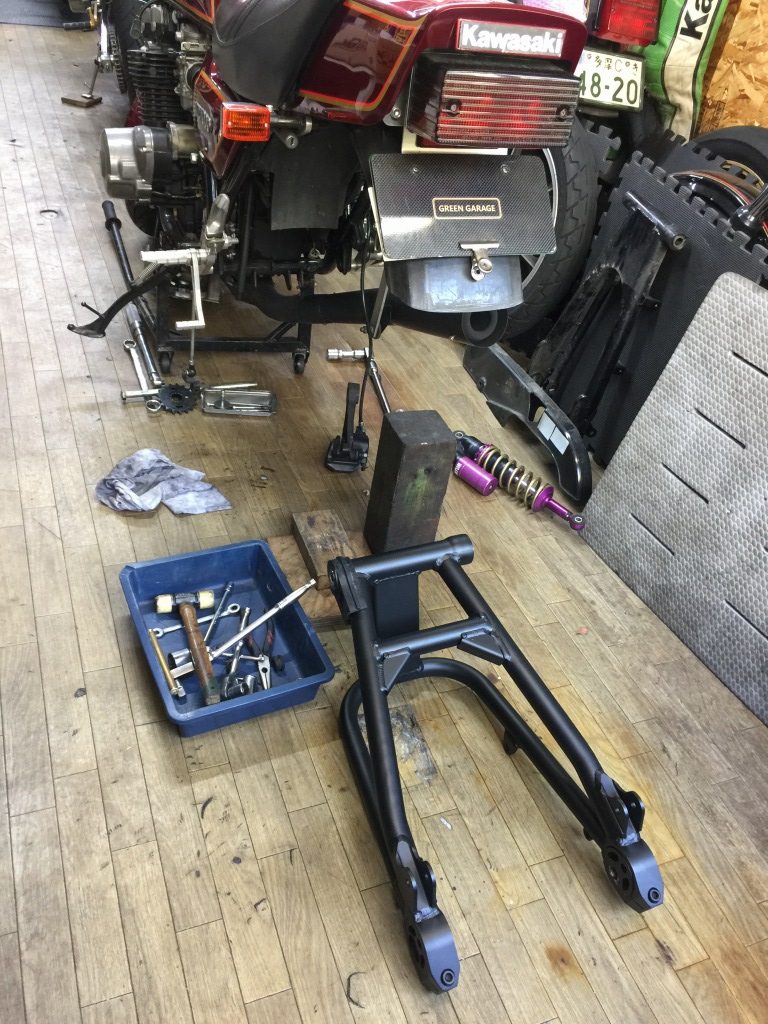

ZRX400改スイングアームを取り付けます。

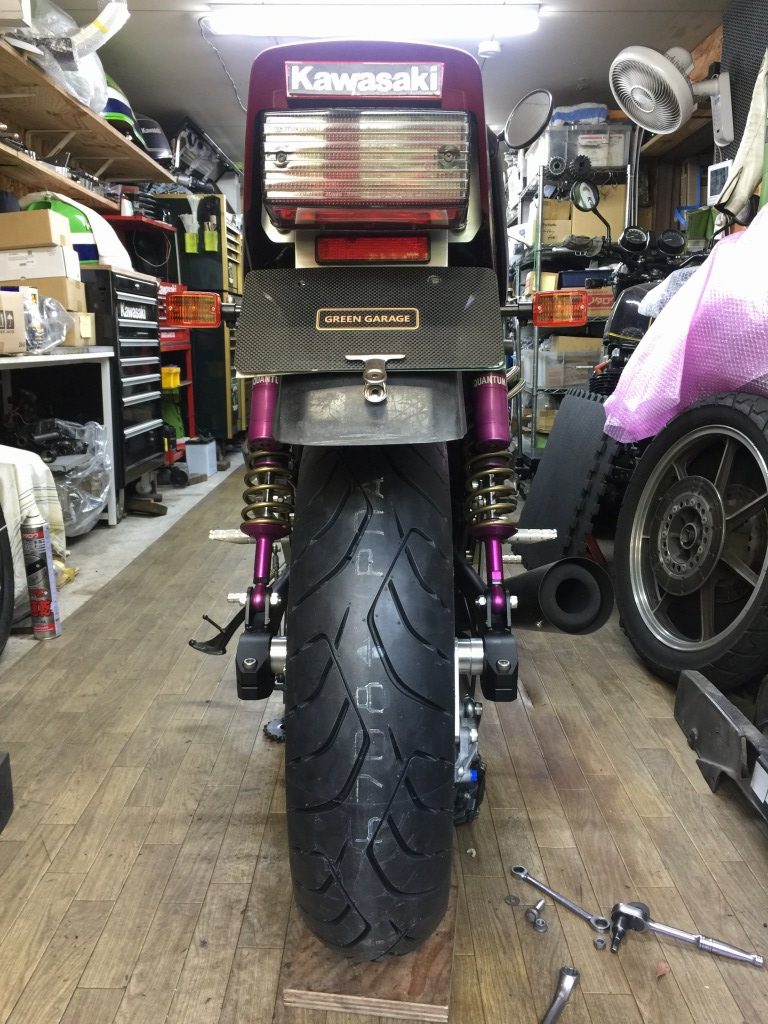

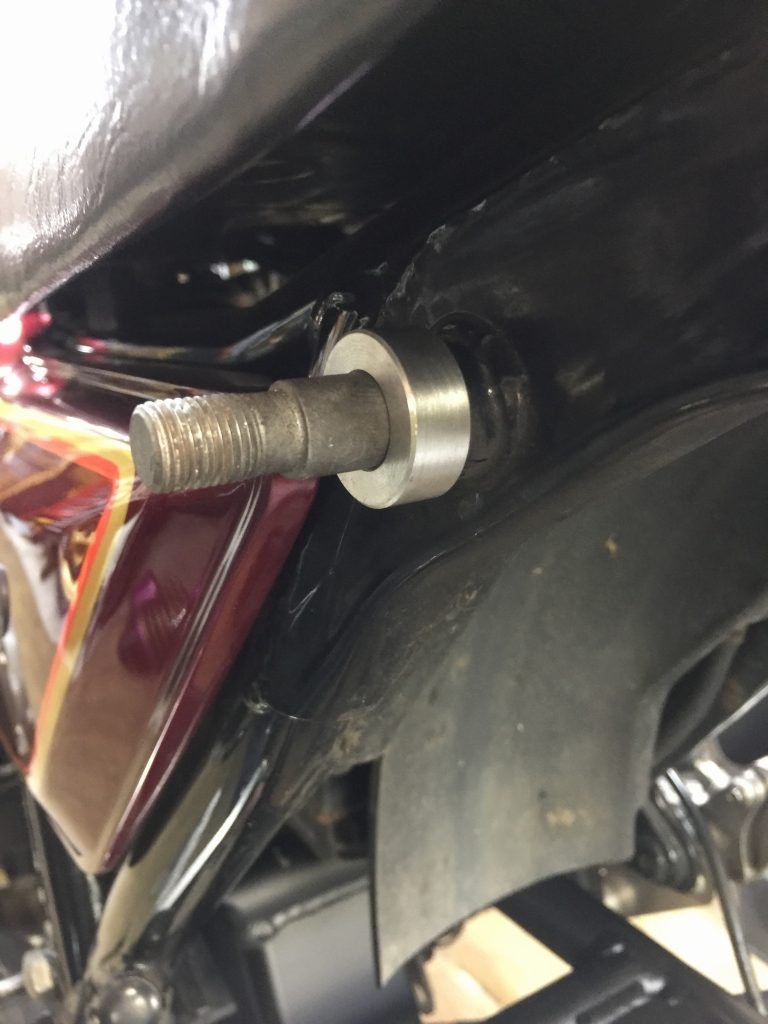

リヤショック受けの幅が広がるので、上側には左右ともスペーサーを入れます。

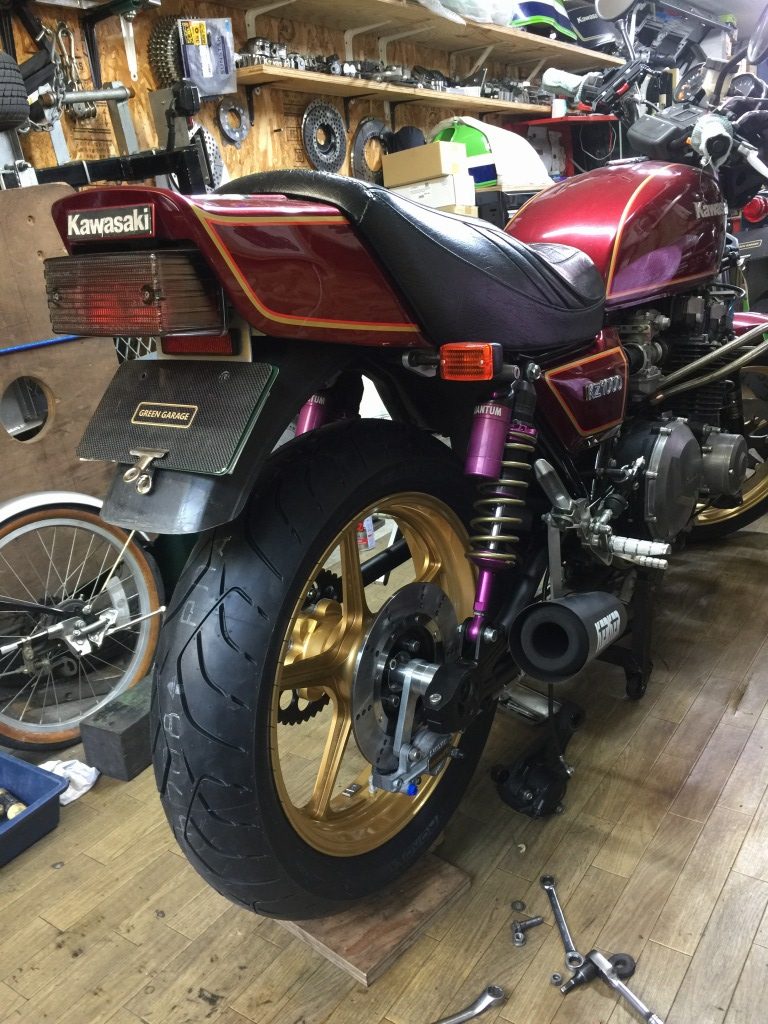

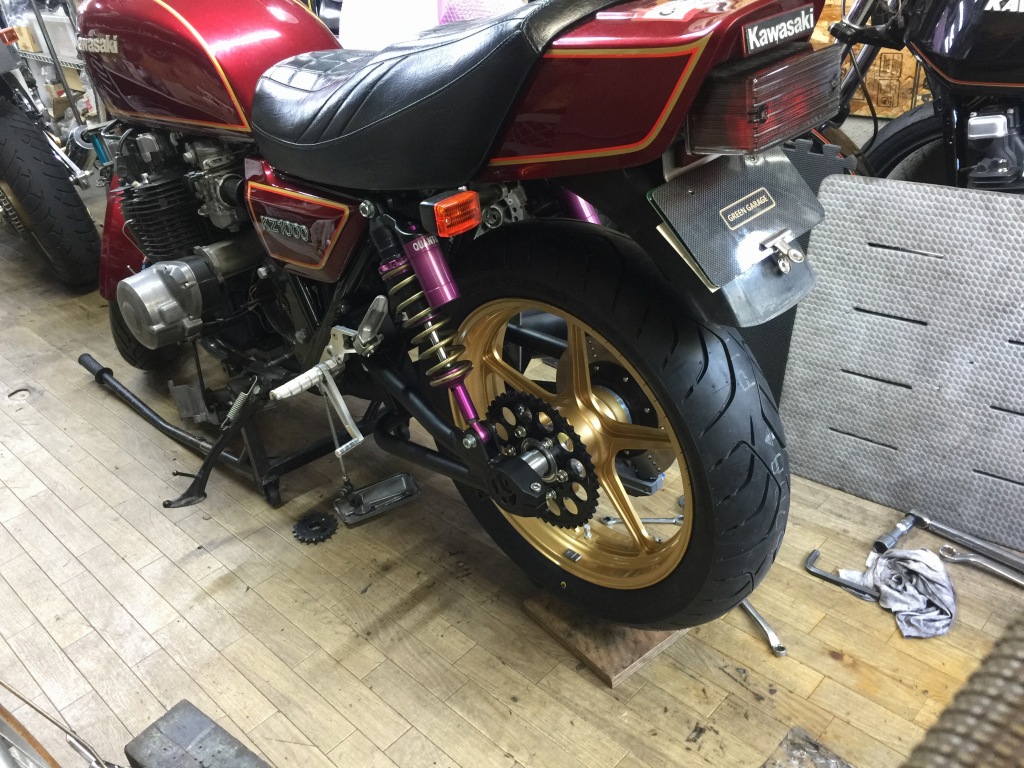

スイングアームが付きました。リヤアクスルはφ20ミリのZZR1100用を手配しているので、現状はまだ暫定のZRX400用です。

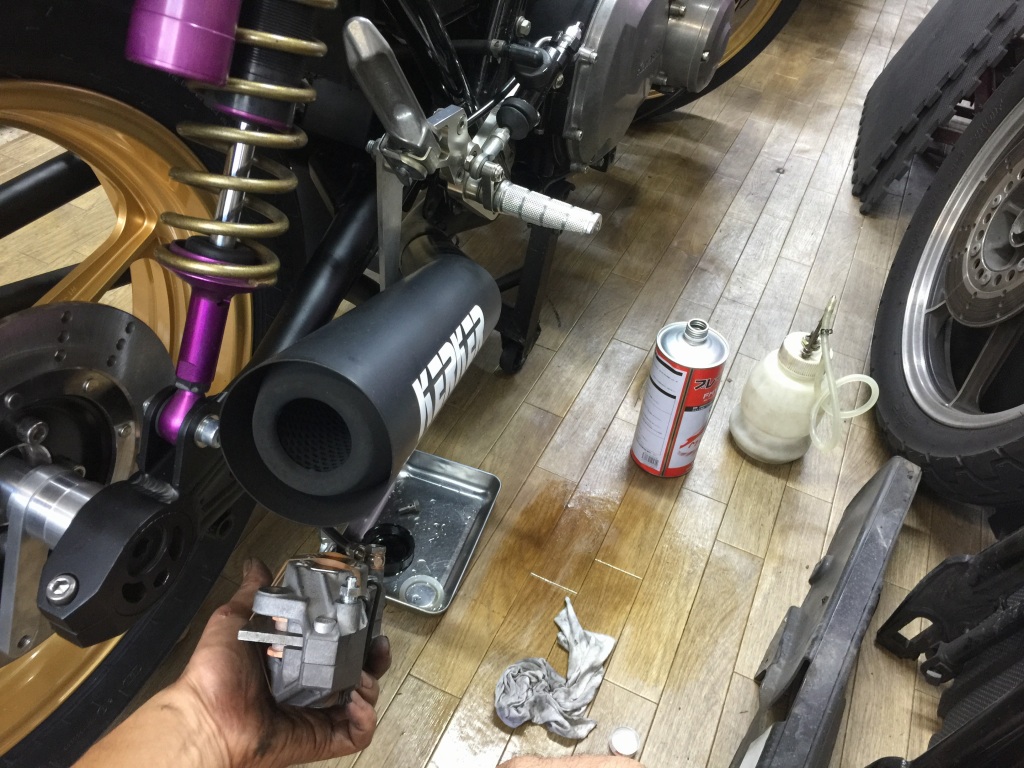

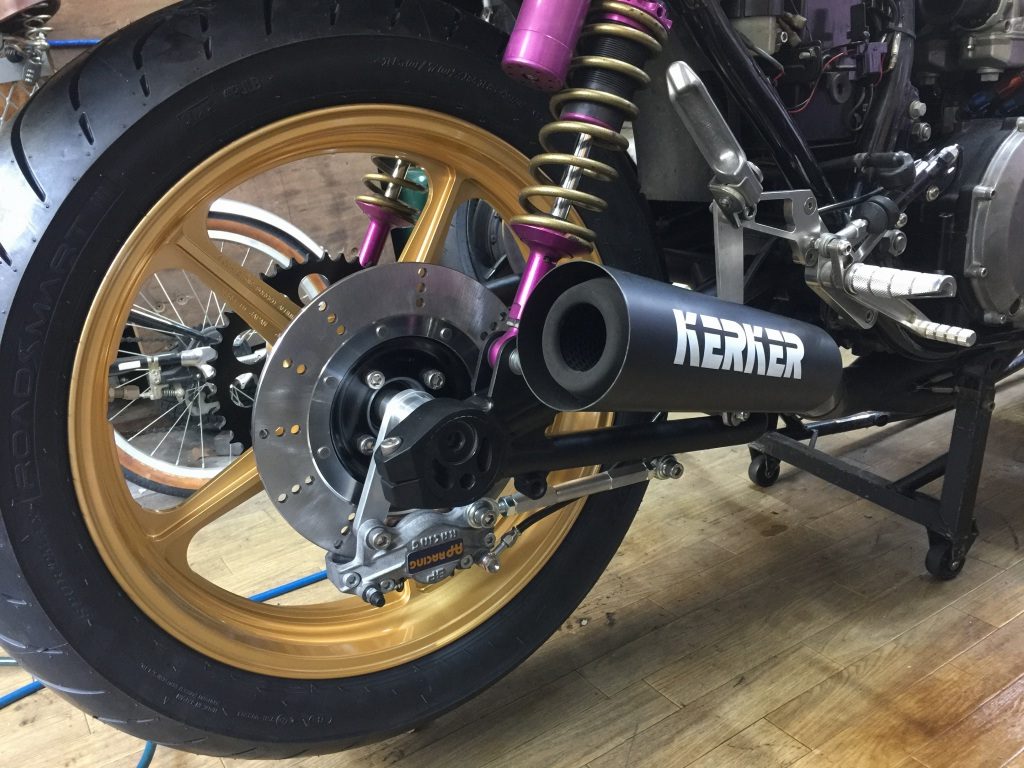

リヤのブレーキホースは、バンジョーの向きを少し修正して既存のホースが使えました。



リヤブレーキエア抜き完了です。

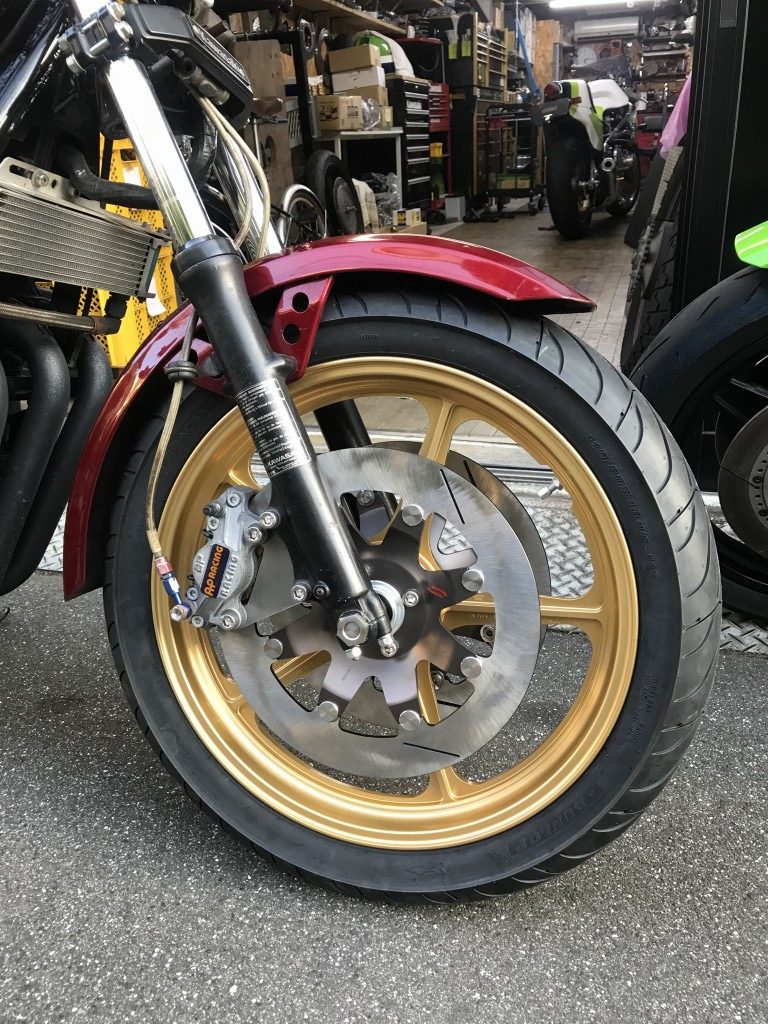

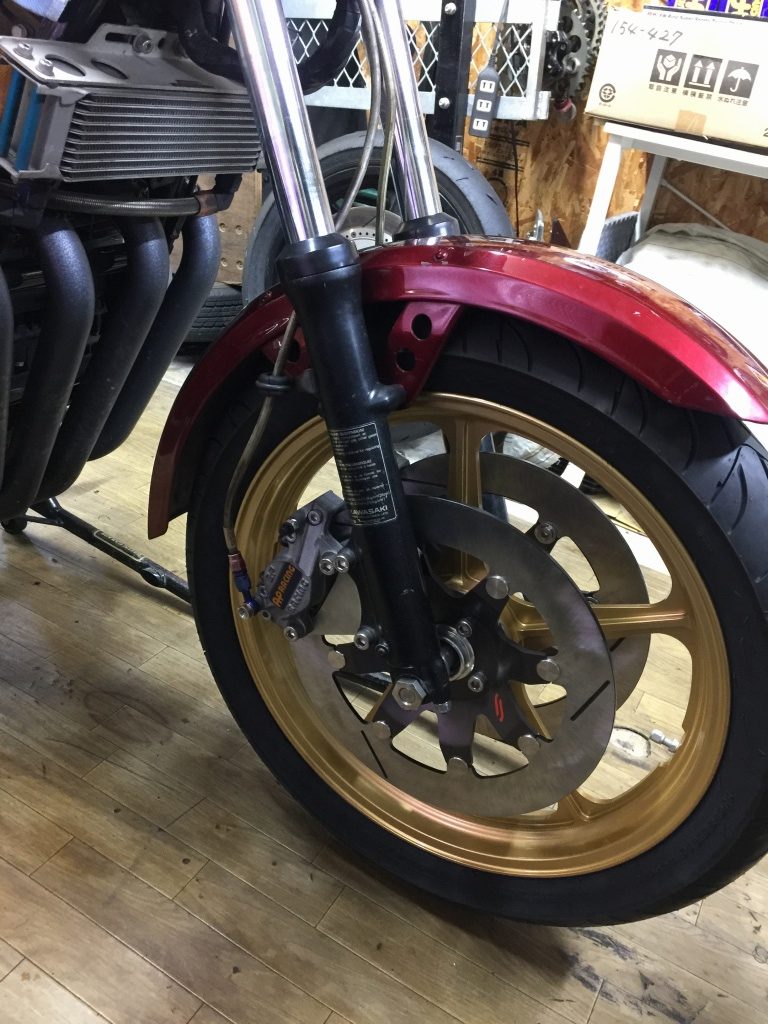

フロントブレーキホースも、バンジョーの向きをかえられたので既存のホースが使えそうです。

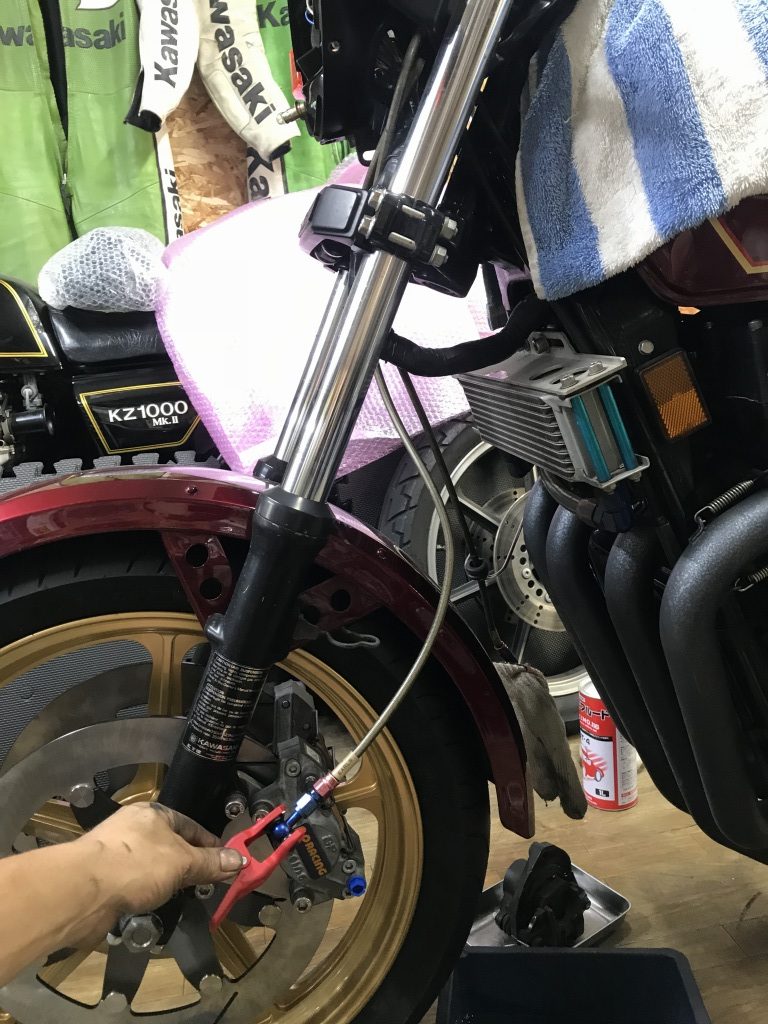

フロントブレーキエア抜き完了です。

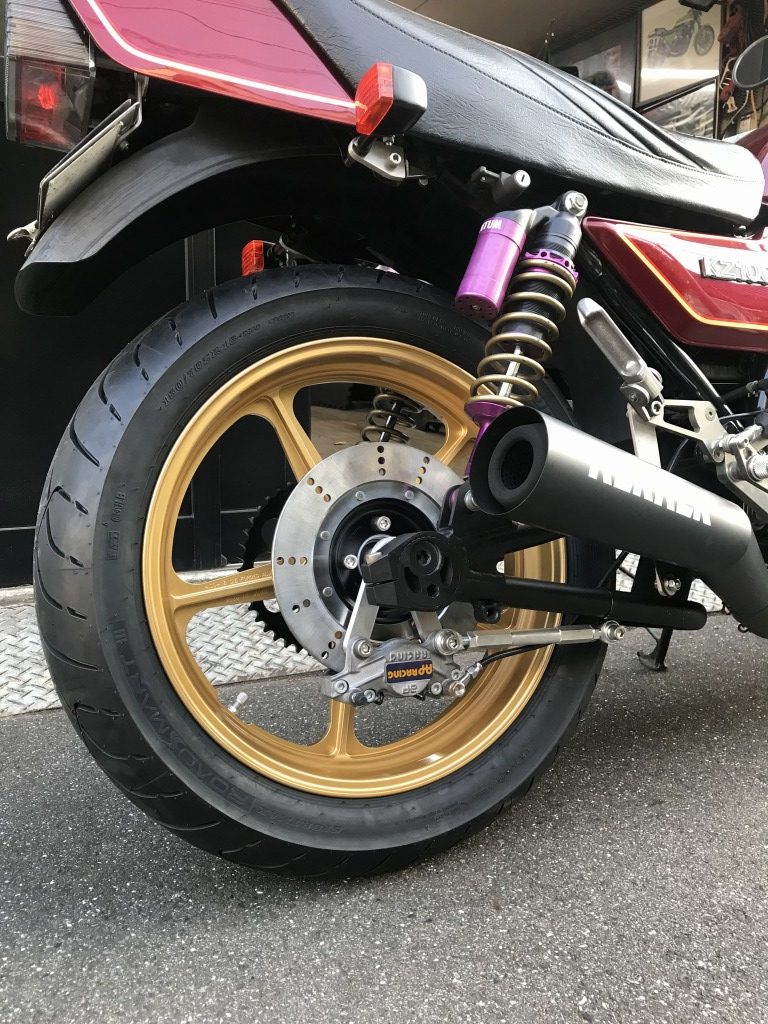

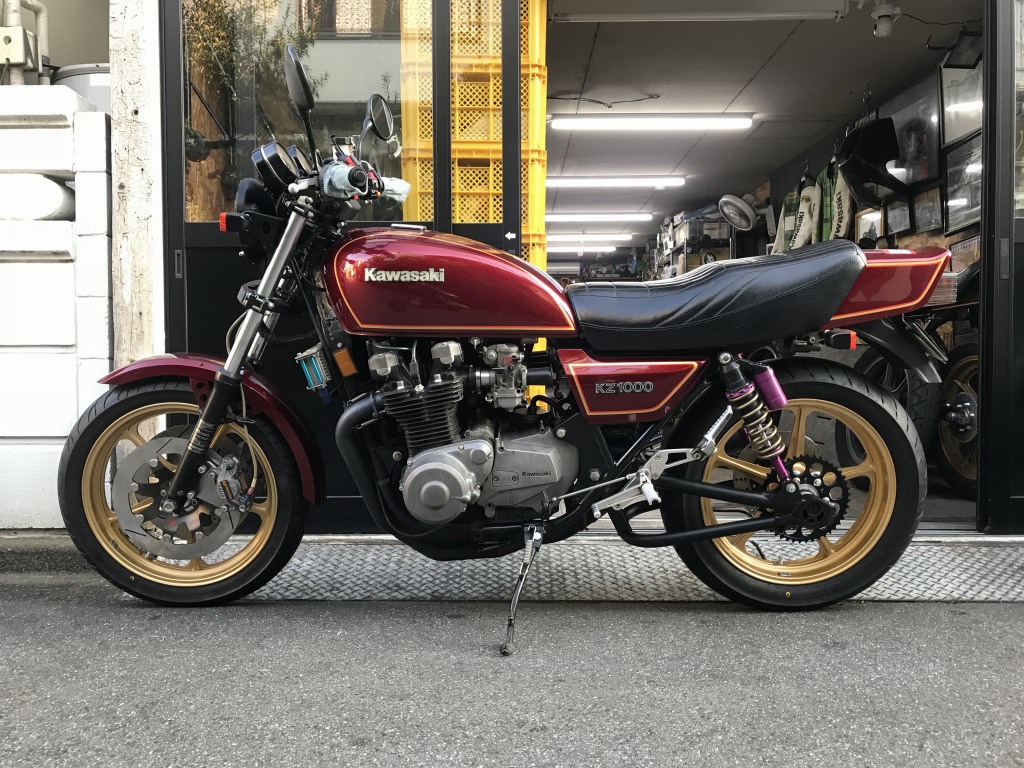

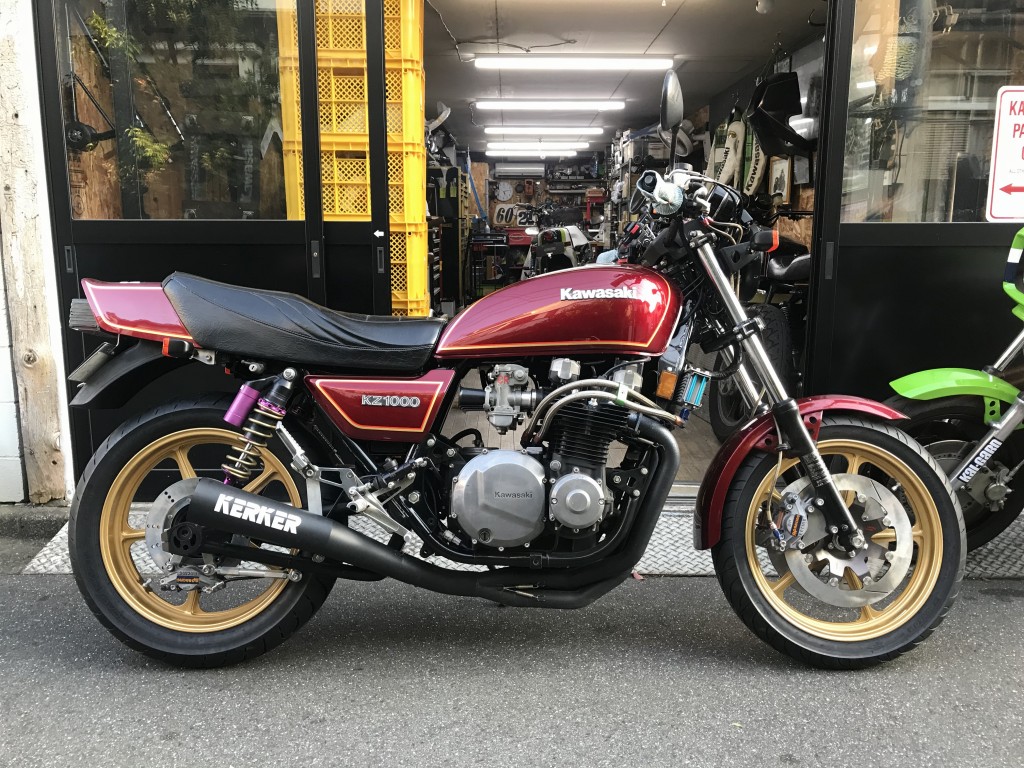

リヤホイールは仮組ですが、前後ワイドホイールとブレーキが付きました。

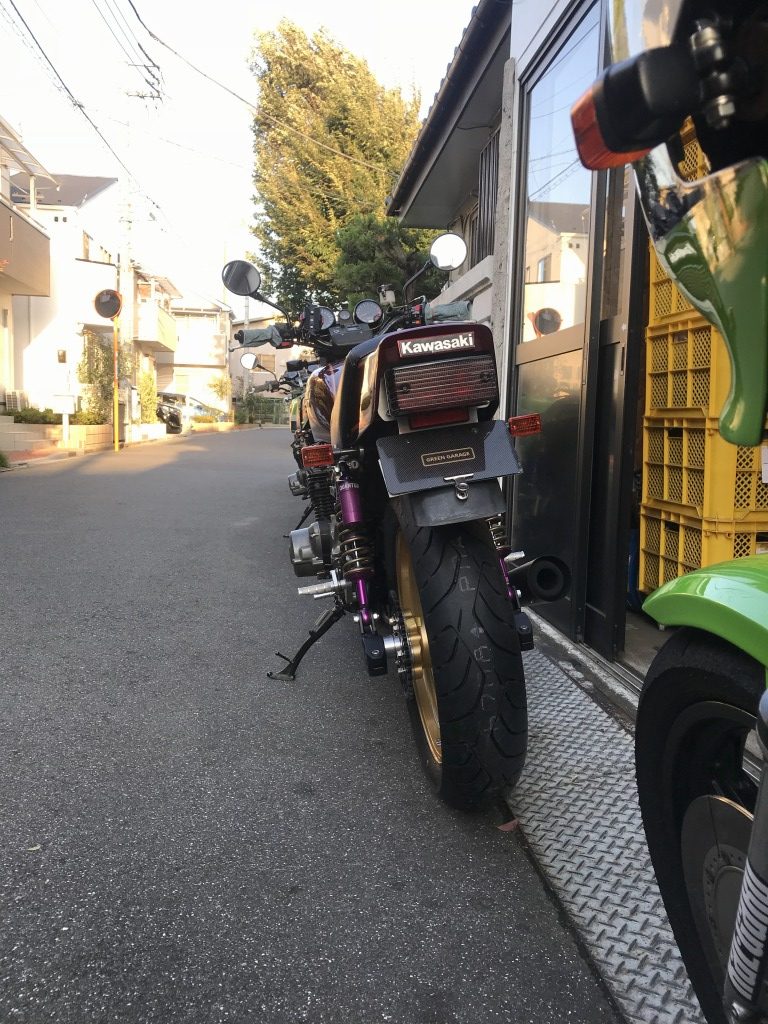

リヤの車高もそれほどは上がらず、サイドスタンドでの傾きはこのぐらいです。
