Z1100R T.N様 ヘッドの分解点検

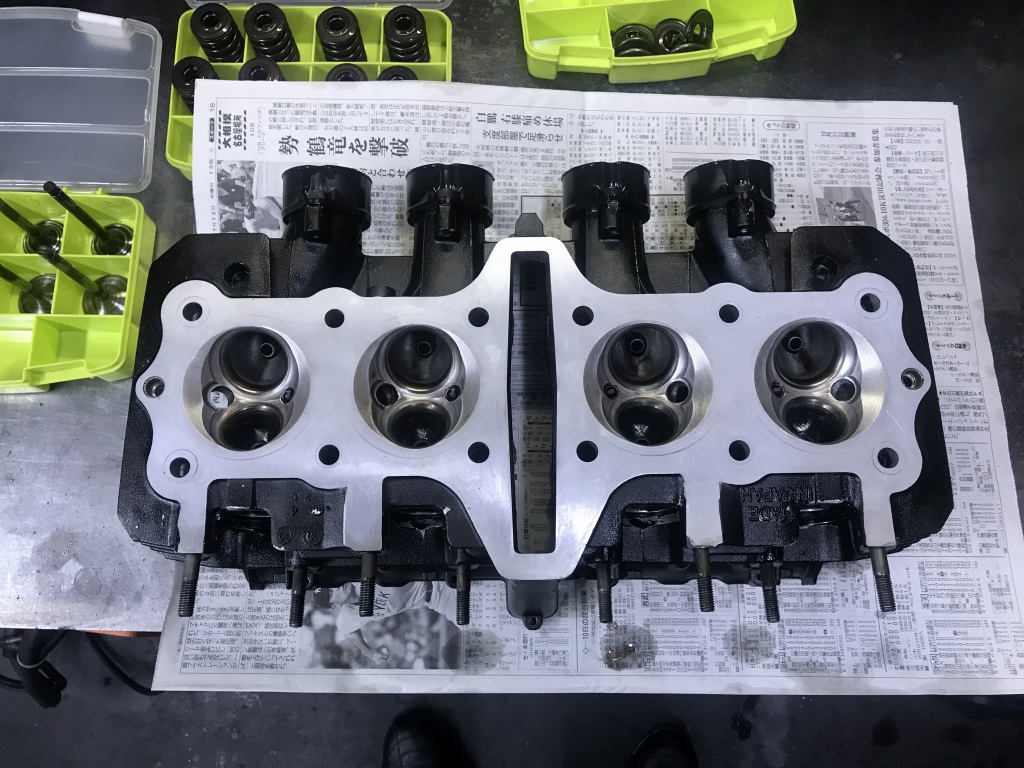

ヘッドを分解点検します。ガラスビーズのメディアが至る所に残留しているので、それが気がかりです。



ガイドのガタも少なく、状態はいいようです。止まりのネジ穴の多くにはガラスビーズが若干残っていました。

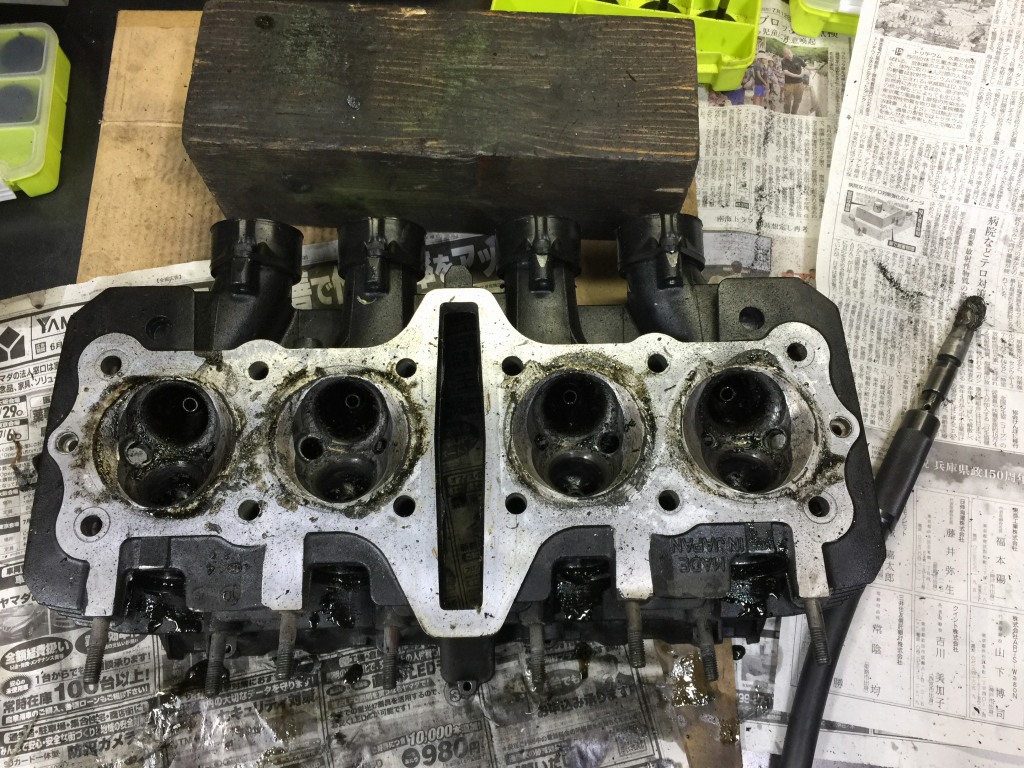

燃焼室のカーボンを落とします。

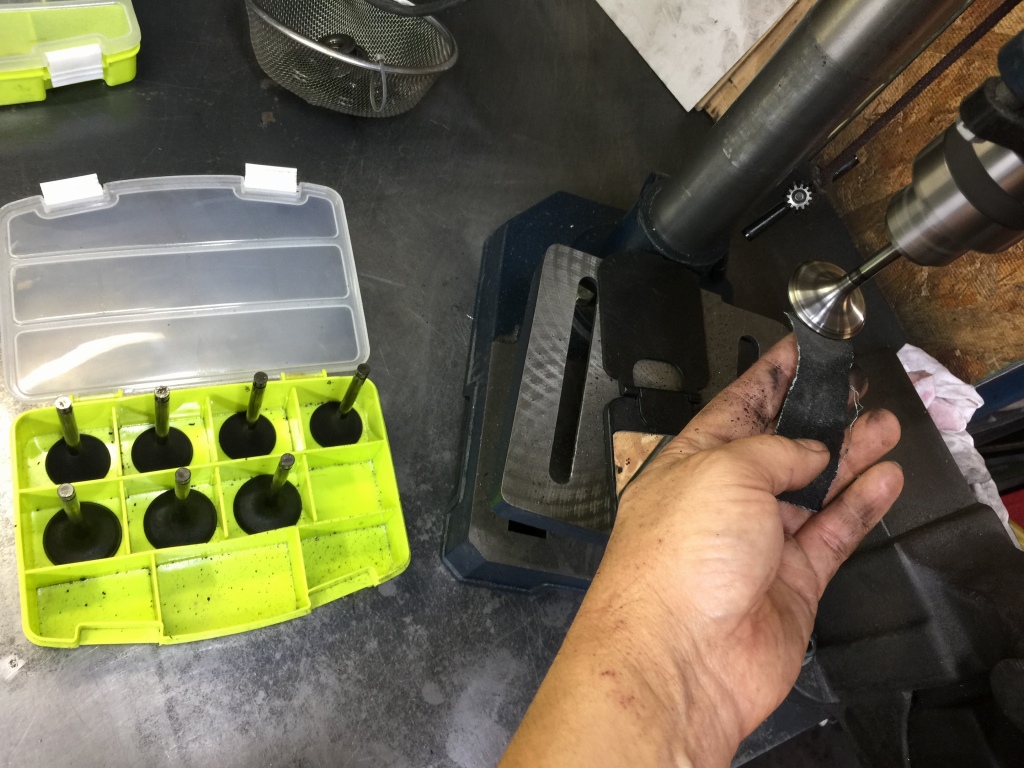

バルブのカーボンを落とします。



最初の洗浄終了。止まりネジ穴にはガラスビーズがまだあるので、更にしつこく洗浄します。

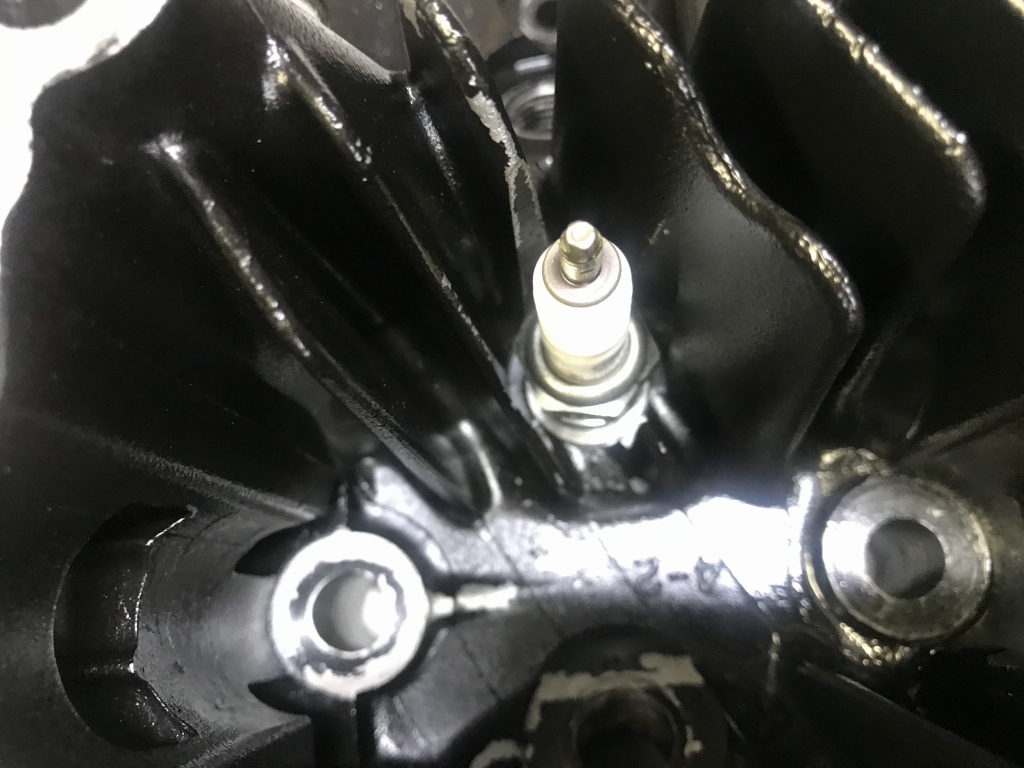

外さないで作業していたツインプラグ用の追加プラグですが、どうやら座面が密着していないようです。ガスケットが固定されていません。



その動画がこちら。座面のワッシャーがエアで動くのがわかります。

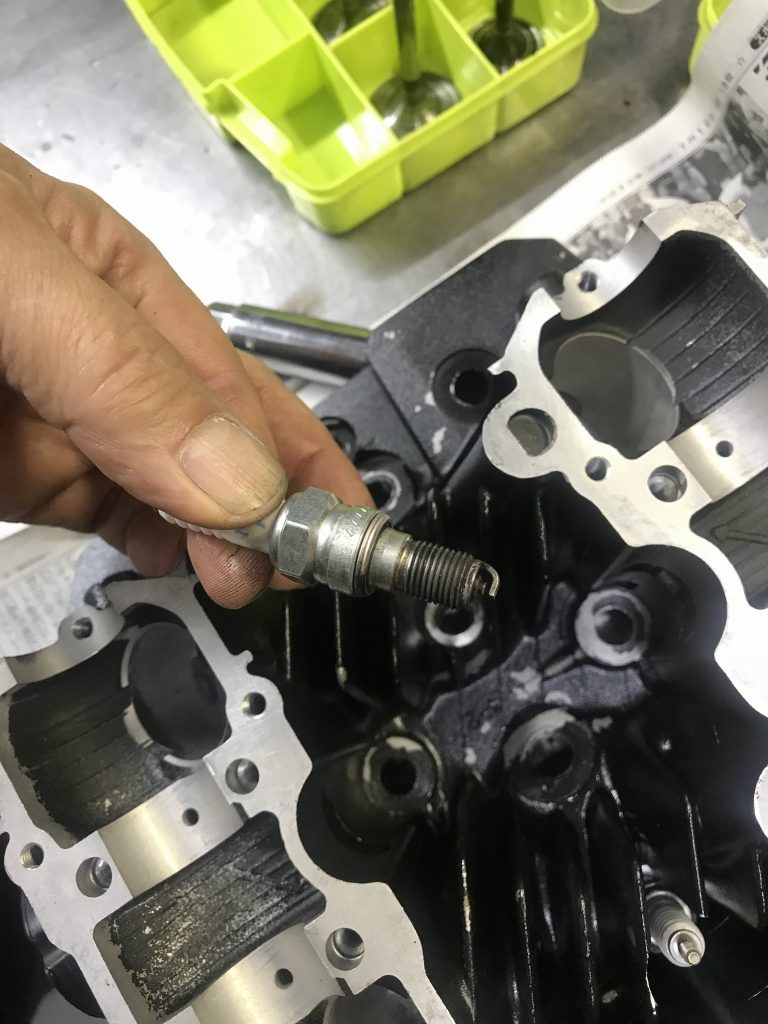

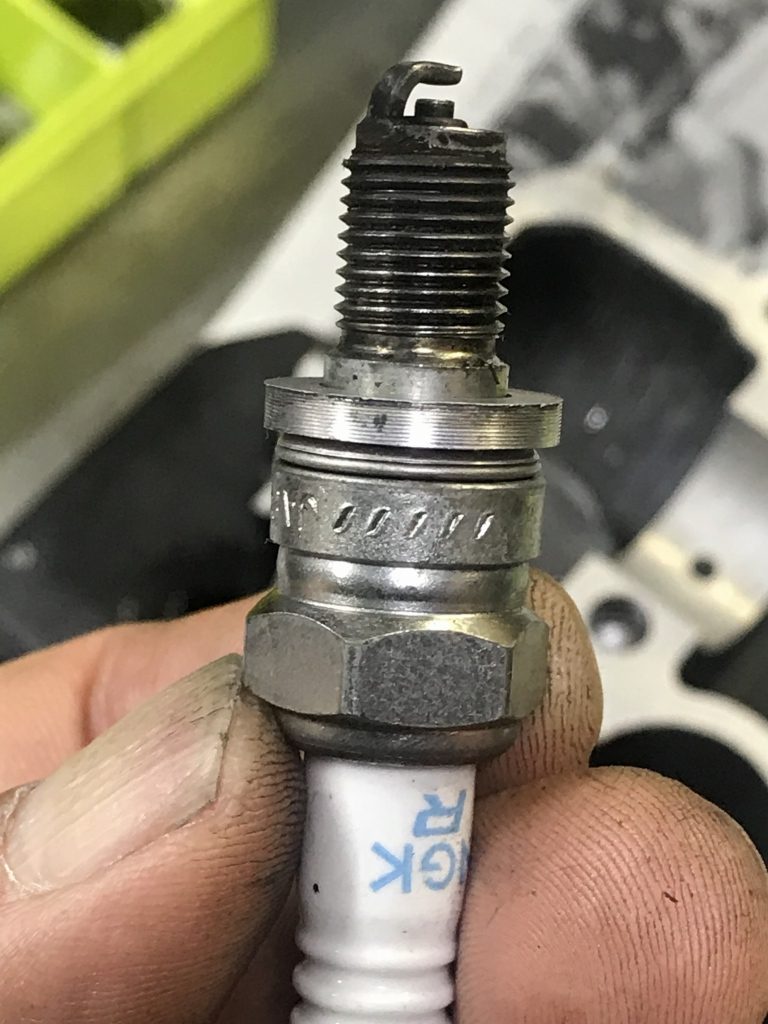

プラグを外してみると、ネジの根元にストレート部がある特殊形状のプラグでした。ガスケットも潰れていないのがわかります。排気漏れの痕もありました。



まだ何か残っています。



これがエア圧で動いていたスペーサーのようです。



このようにスペーサーが入っていました。ネジ部の不足を補う目的でしょうか。それでもまだ厚みが足りていません。

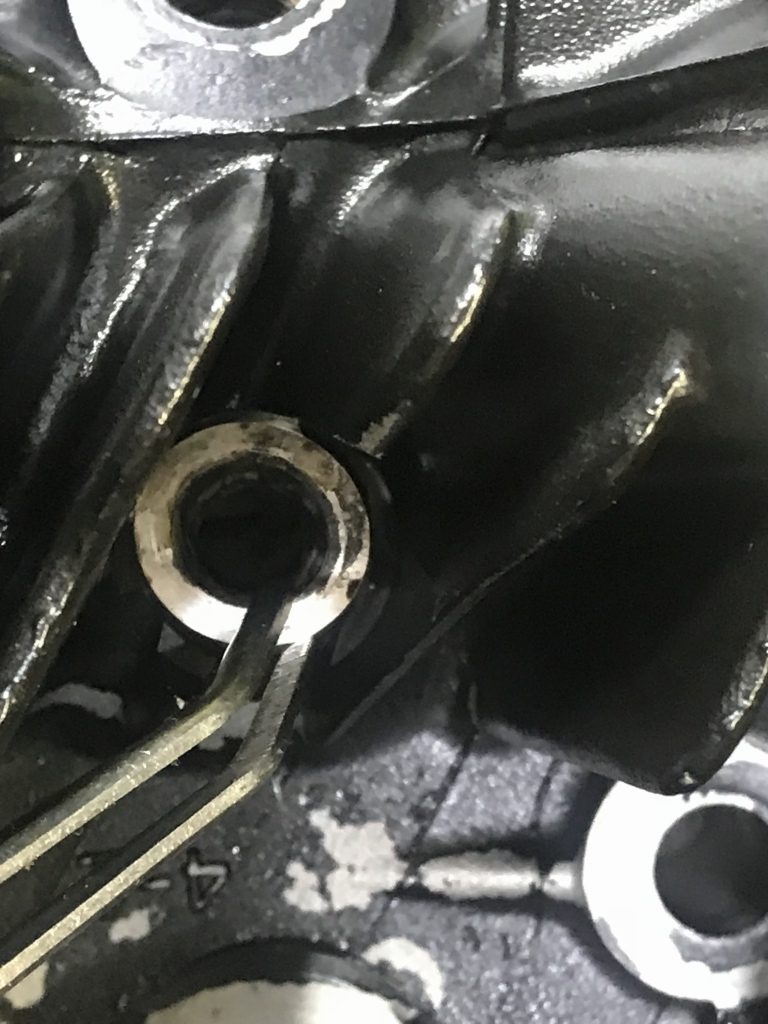

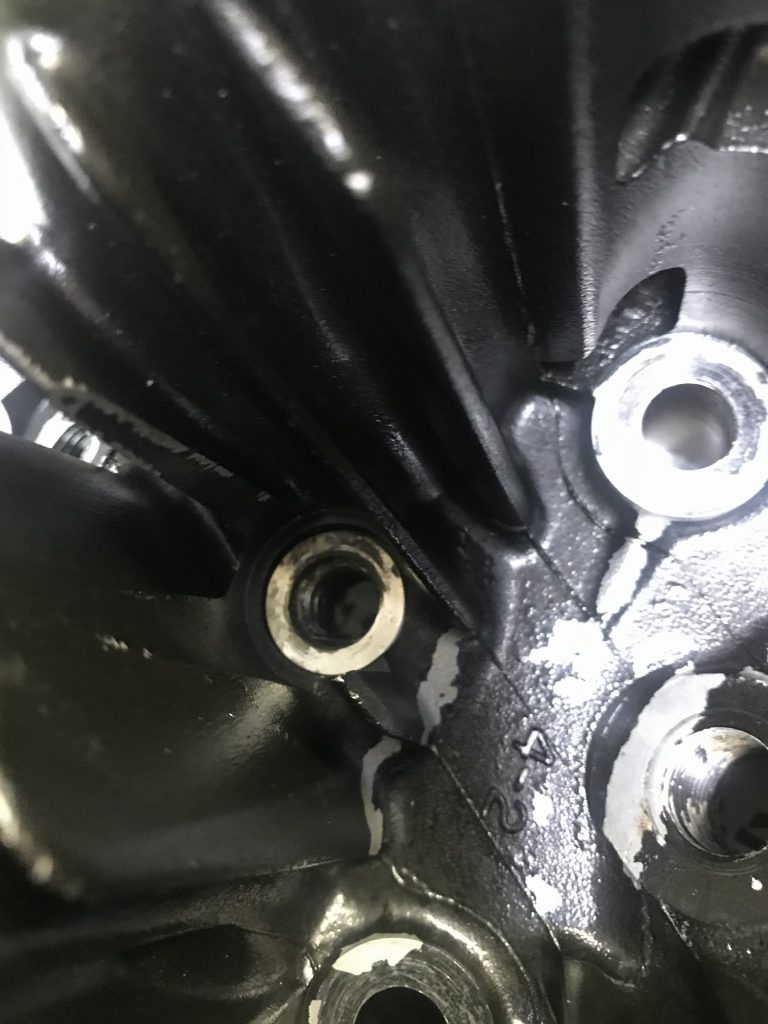

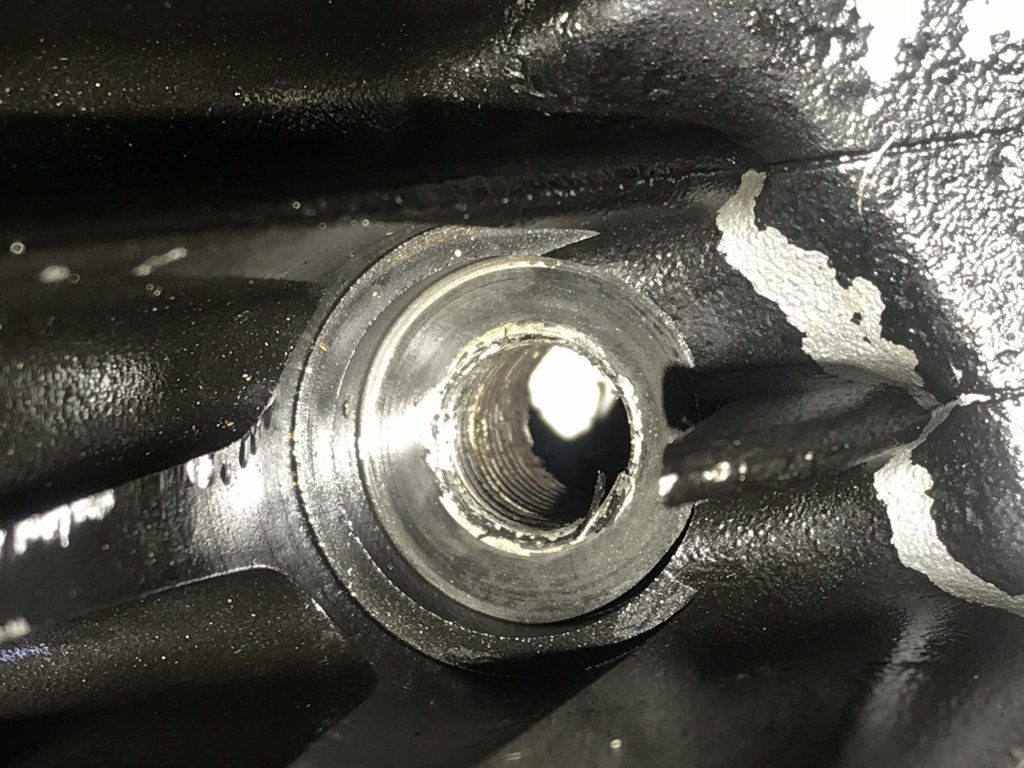

プラグのネジヤマは口元まで切られているので、入り口が少し潰れています。

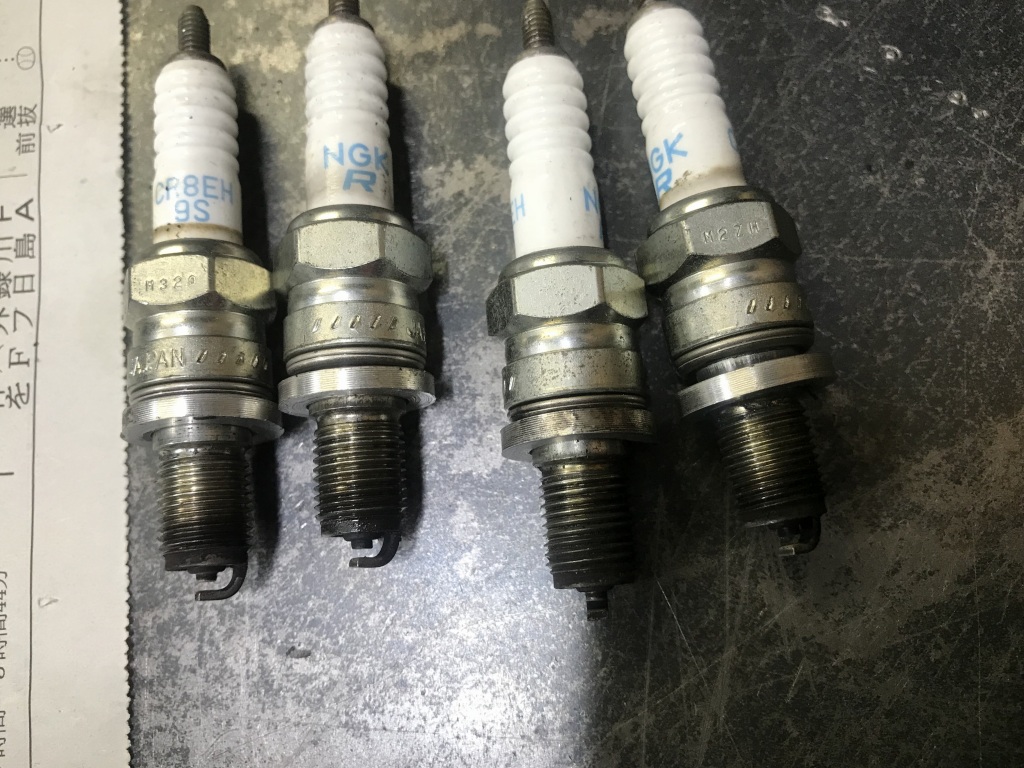

スペーサーは4本とも入っていました。



特にリーチを調整するほどシビアでもないので、NGKのサイトからこのプラグネジ形状に適合するプラグを探します。

下がNGKプラグの品番の説明です。

03_01_manual



表からCR8ESがちょうどいいようなので発注します。

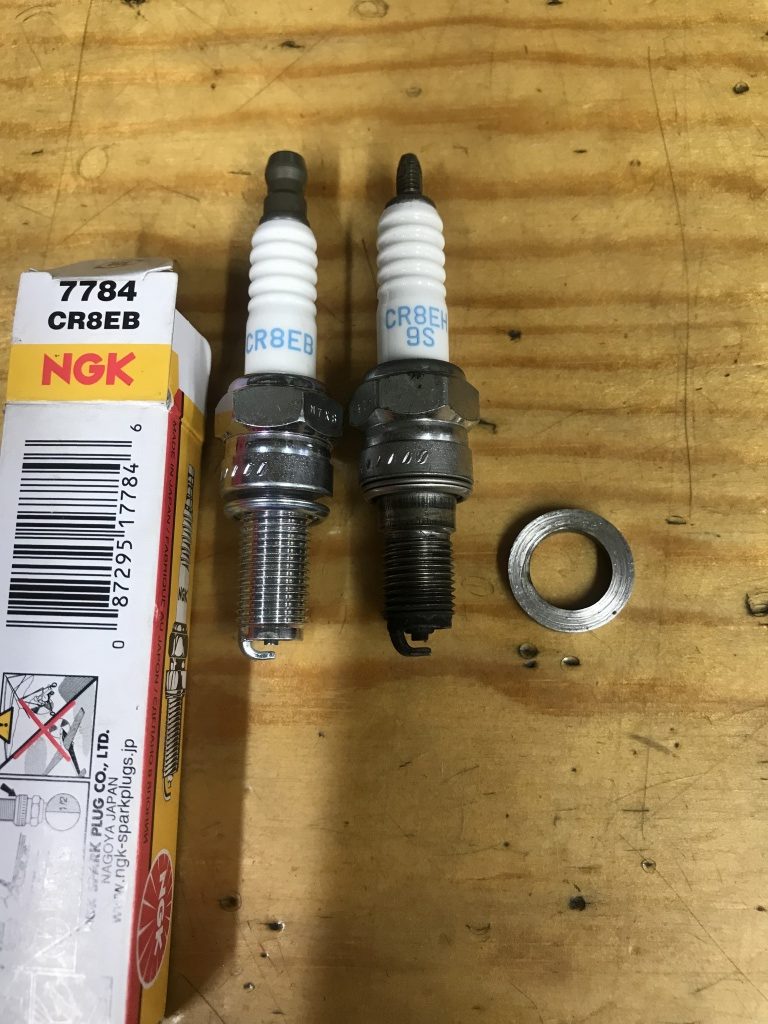

因みに、CR8ESはCR8EBのリーチが短いものです。右が付いていた物。

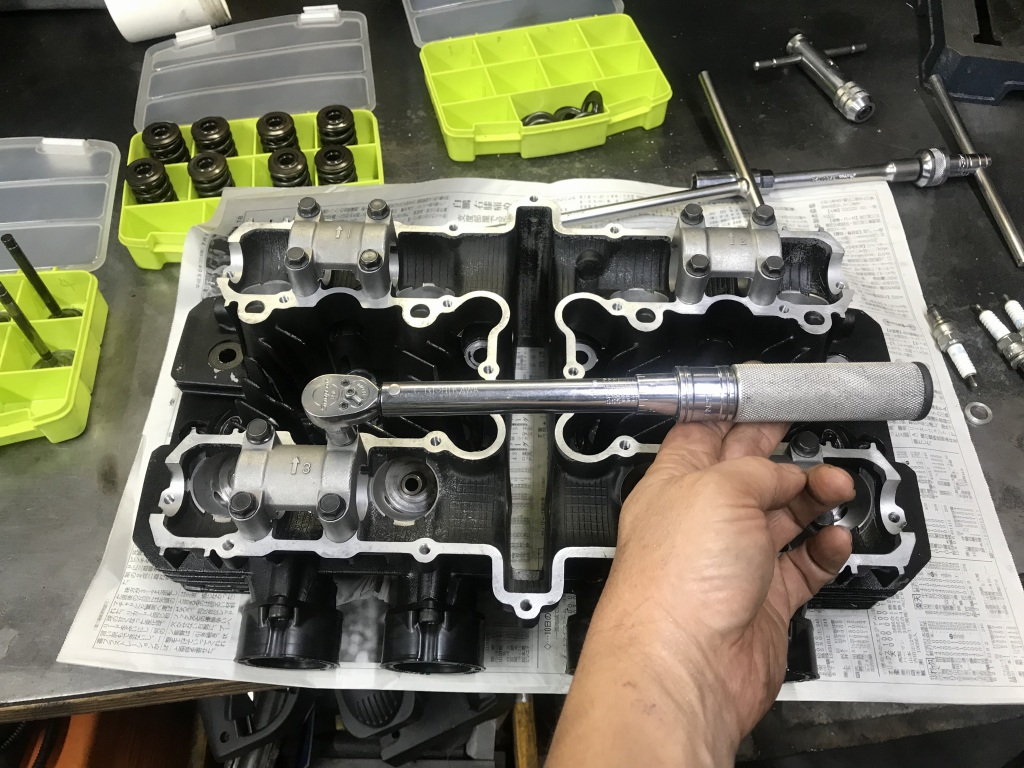

カムホルダーネジのトルクも問題ありません。
