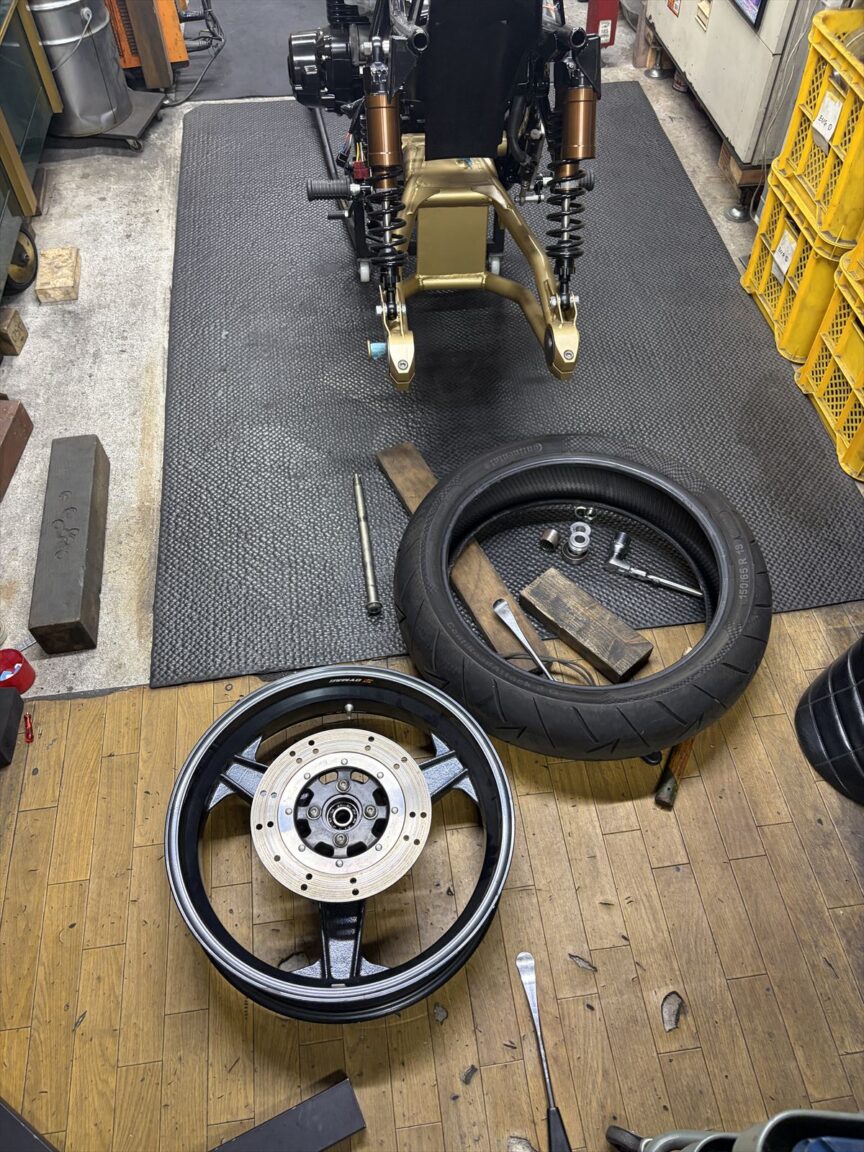

リヤホイール周りのフィッティングをします。
現在のタイヤは2016年製なので、新しいピレリファントムスポーツコンプRSに変更します。

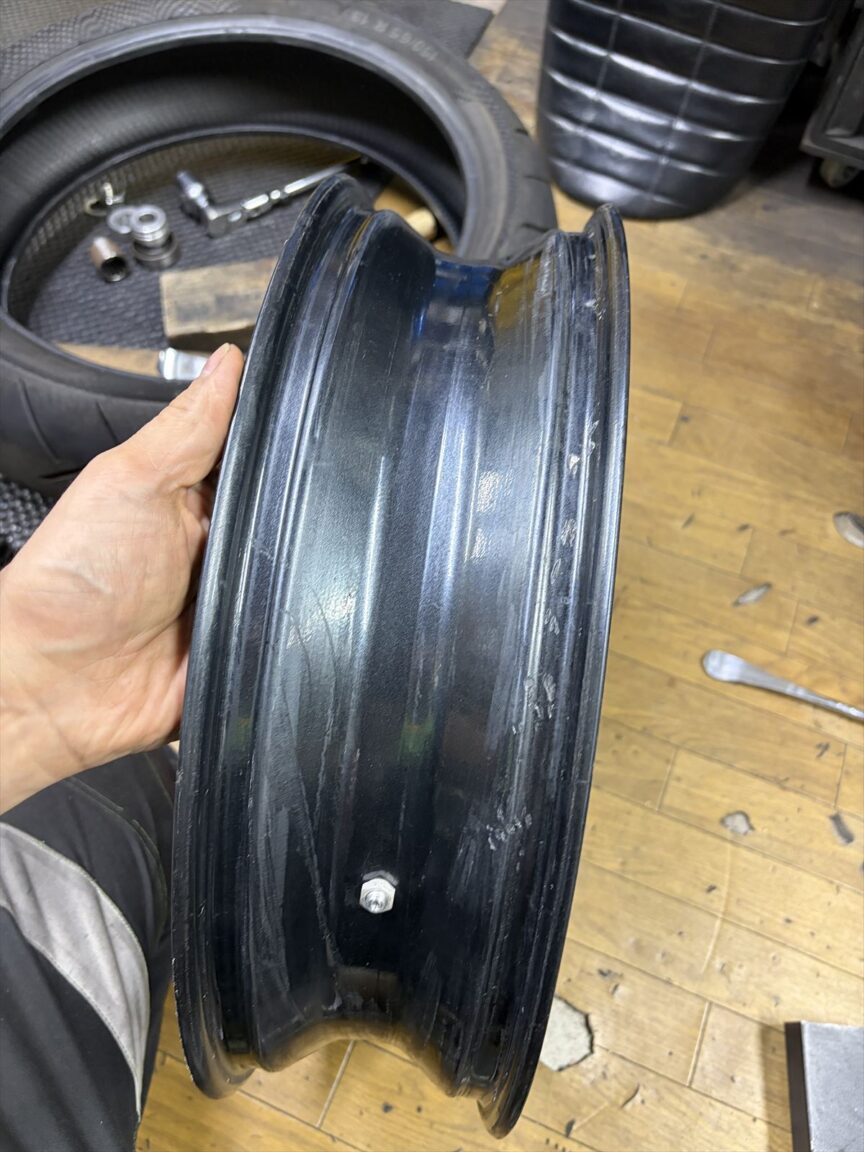

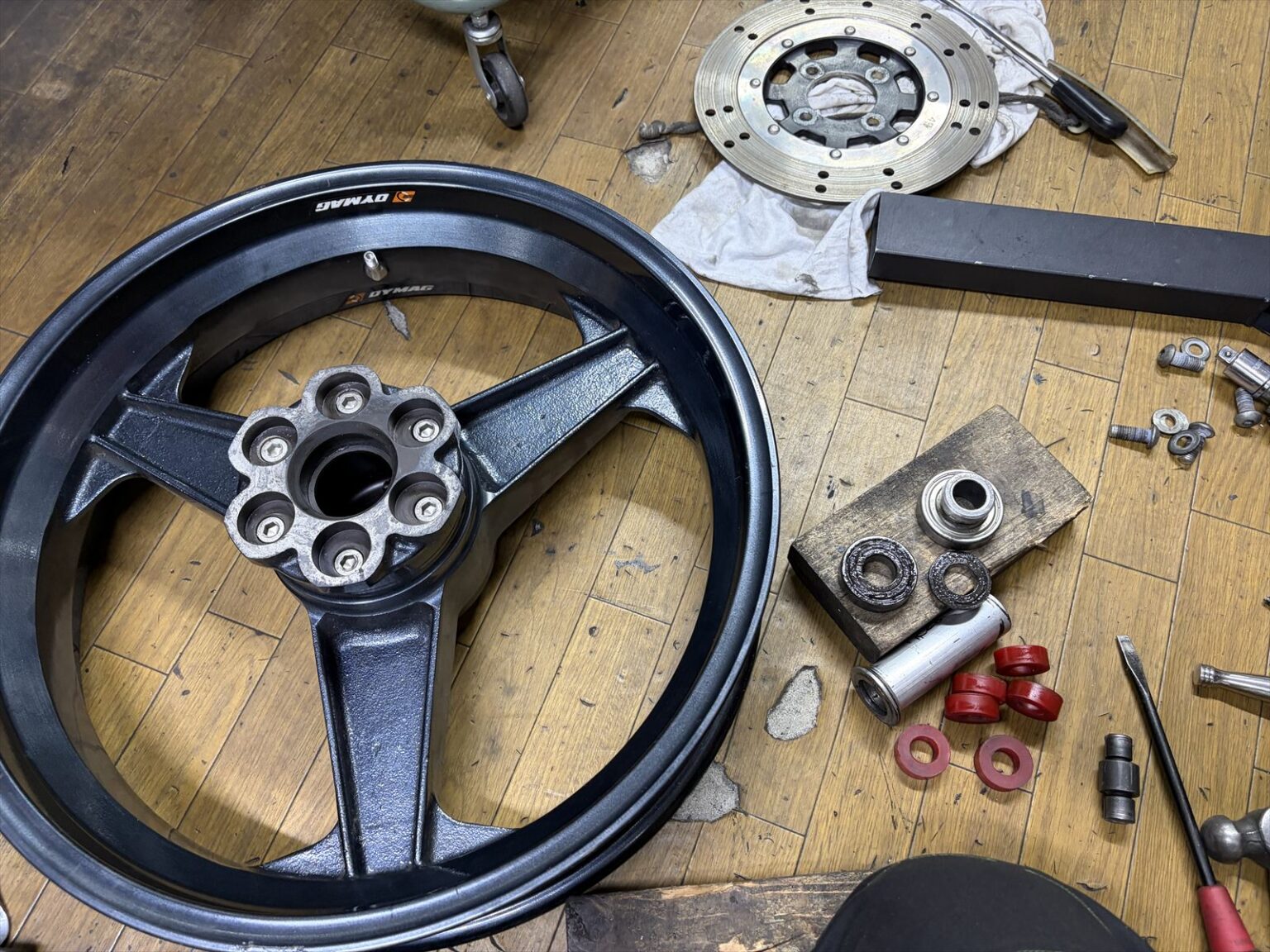

タイヤを外してみると、リムの内側には結構タイヤレバーのキズが付いていました。
ベアリングは傷んでいたので交換します。ダンパーも内輪の有るタイプに交換します。

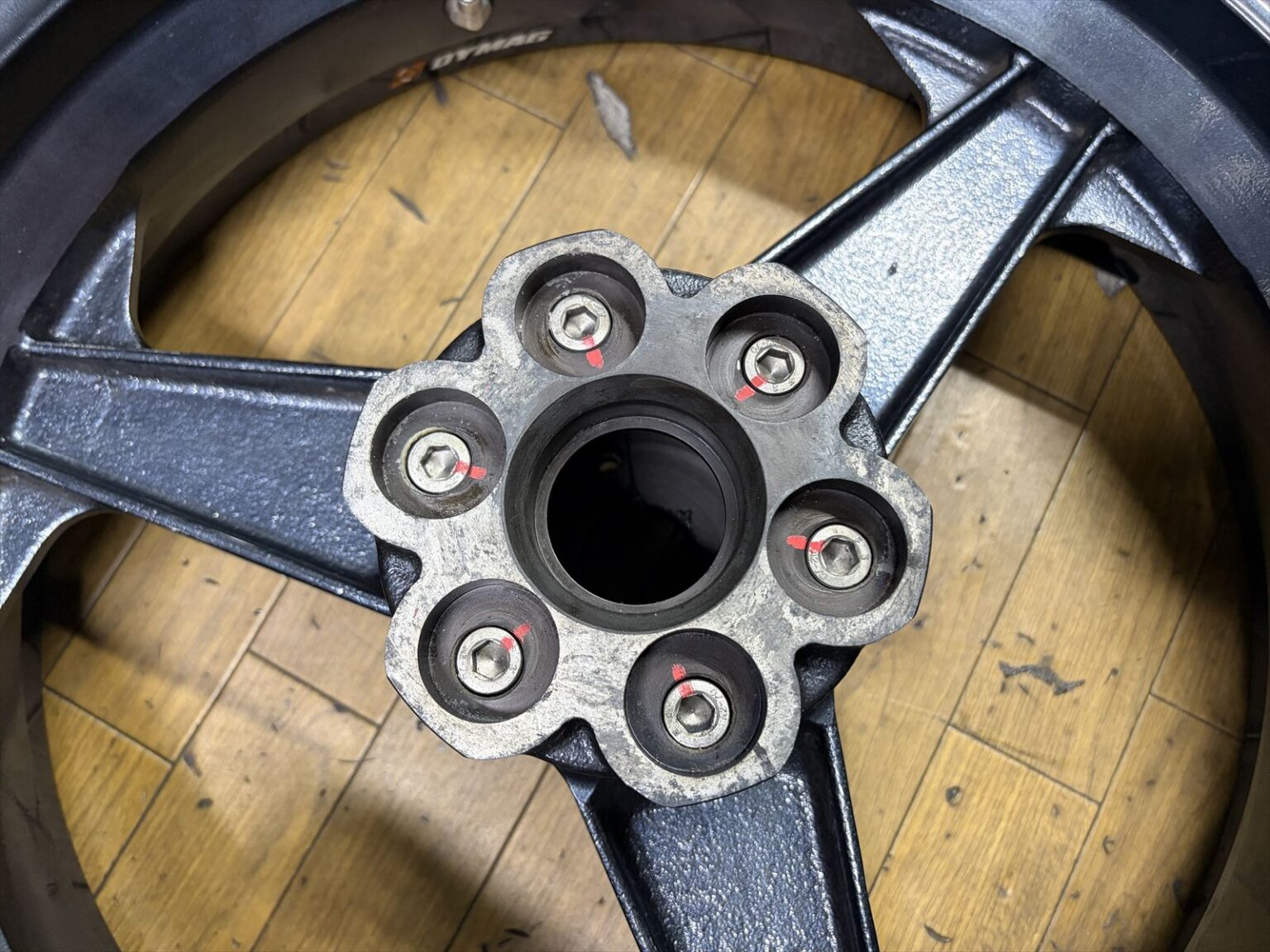

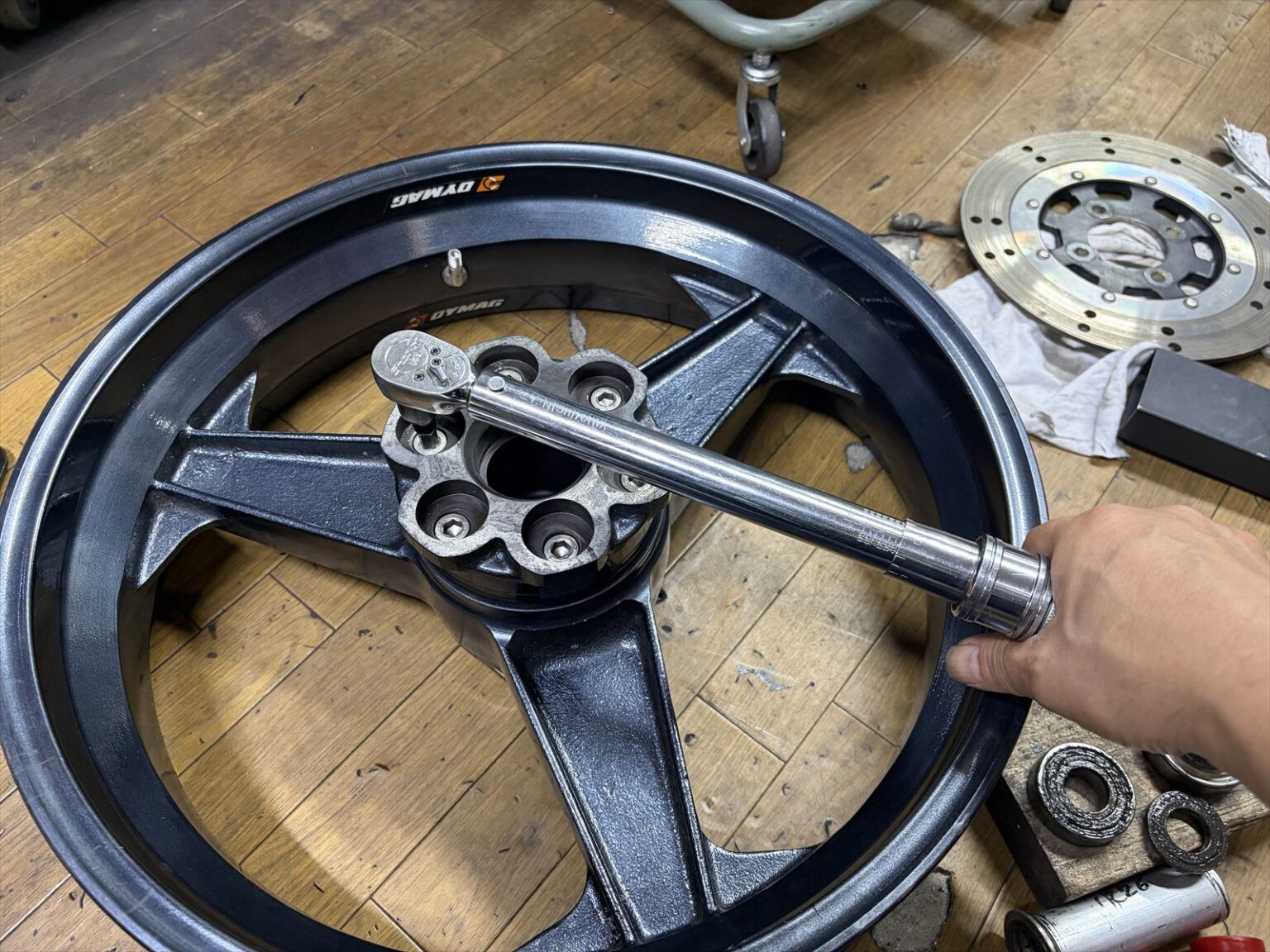

ダンパーハウジング取り付けボルトのトルクもチェックします。
目視点検できるようマークしておきます。

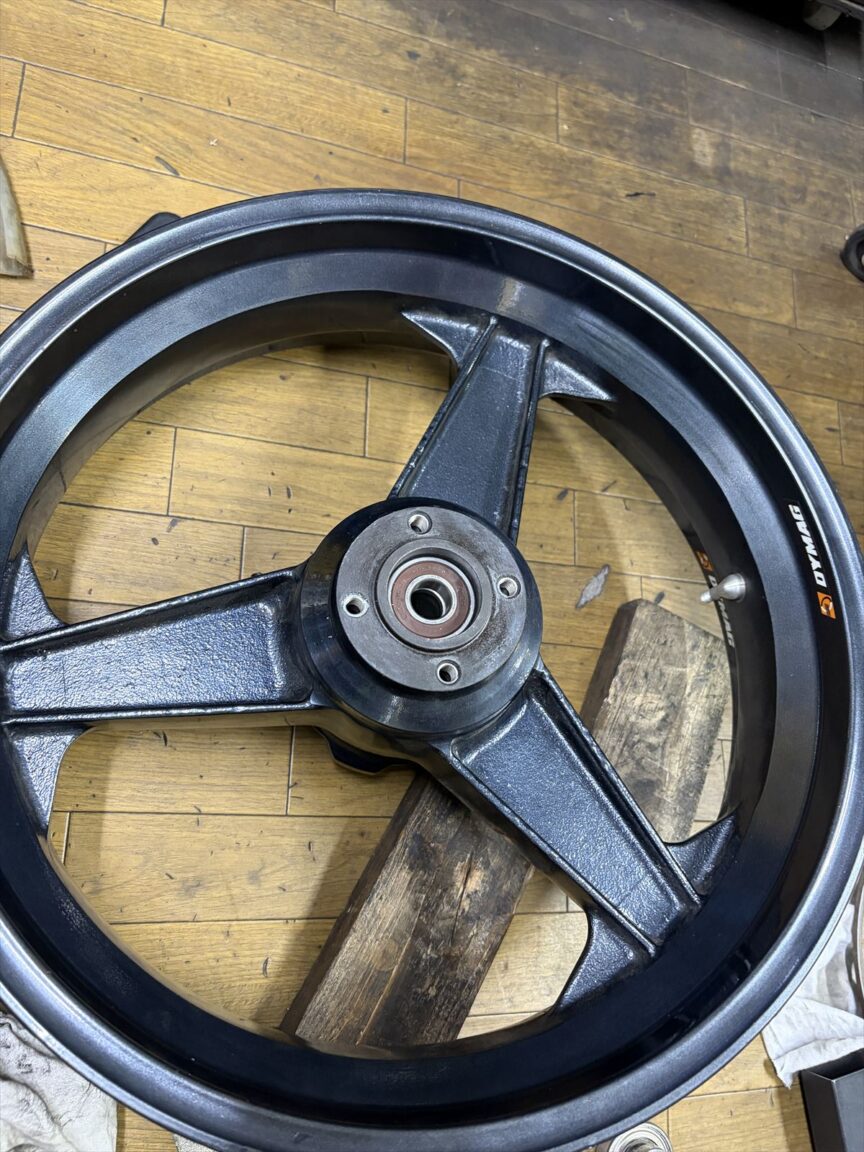

新しいベアリングを圧入します。多少の雨水は防げるので接触シール付きを使用します。

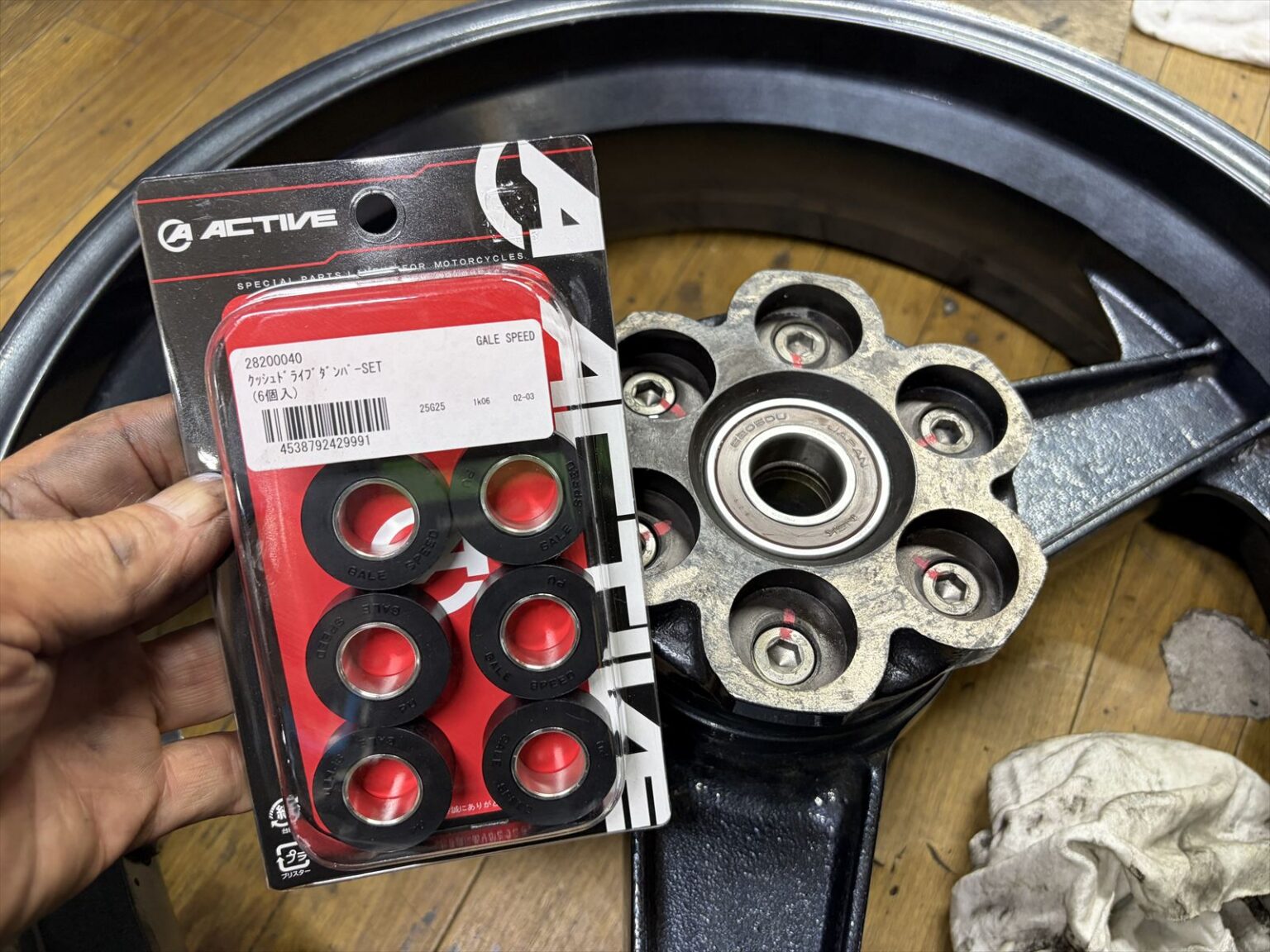

ハブダンパーはゲイルスピード製を使います。内側に金属リングがあるので耐久性がいいです。

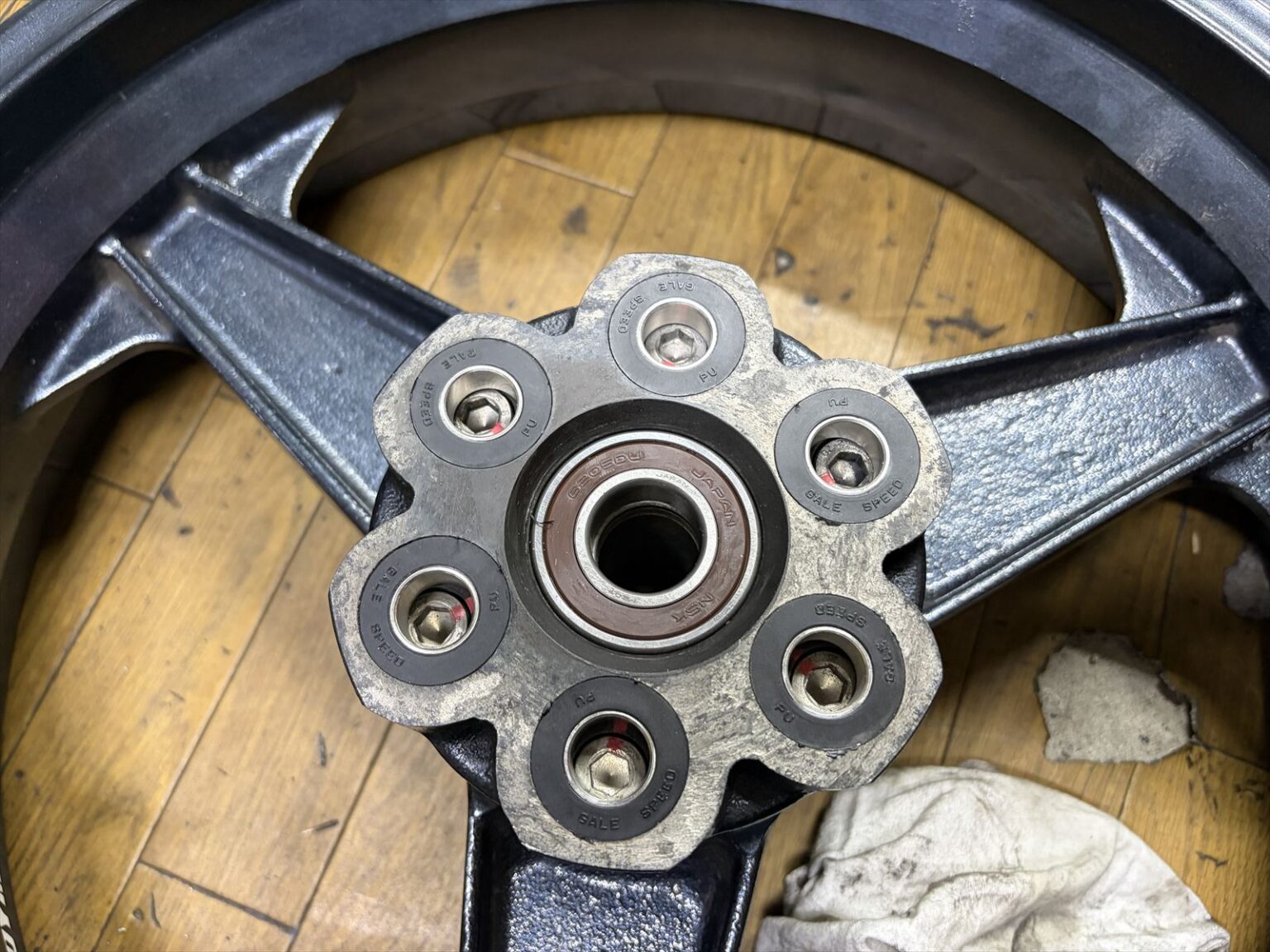

ダンパーを圧入します。

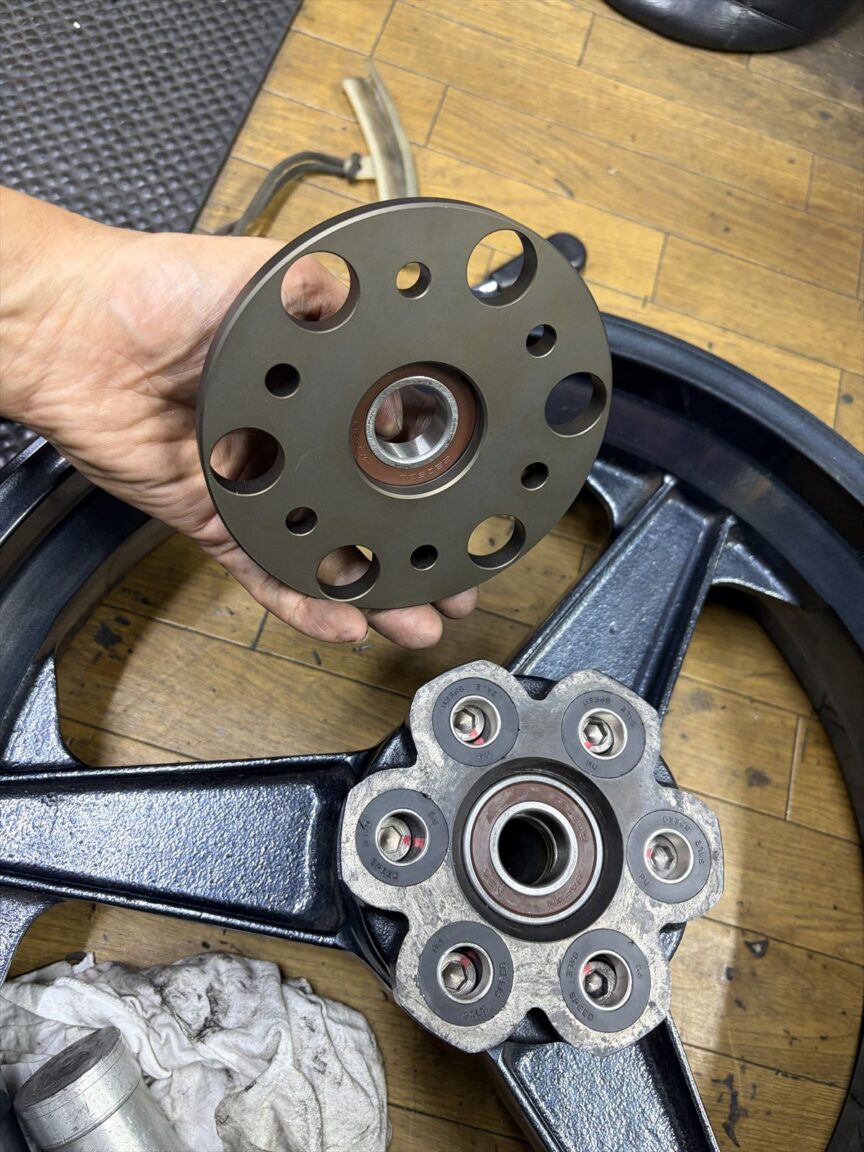

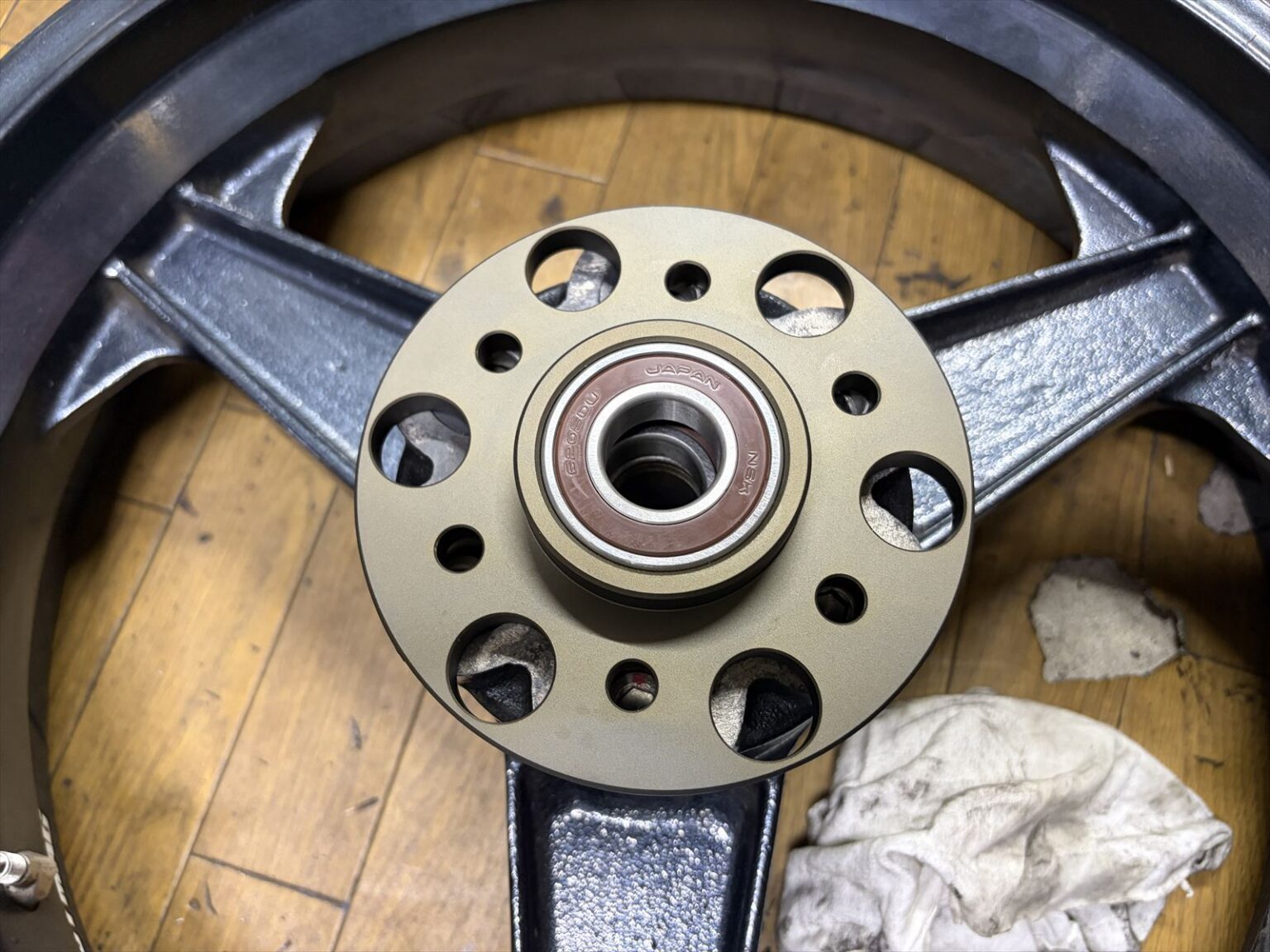

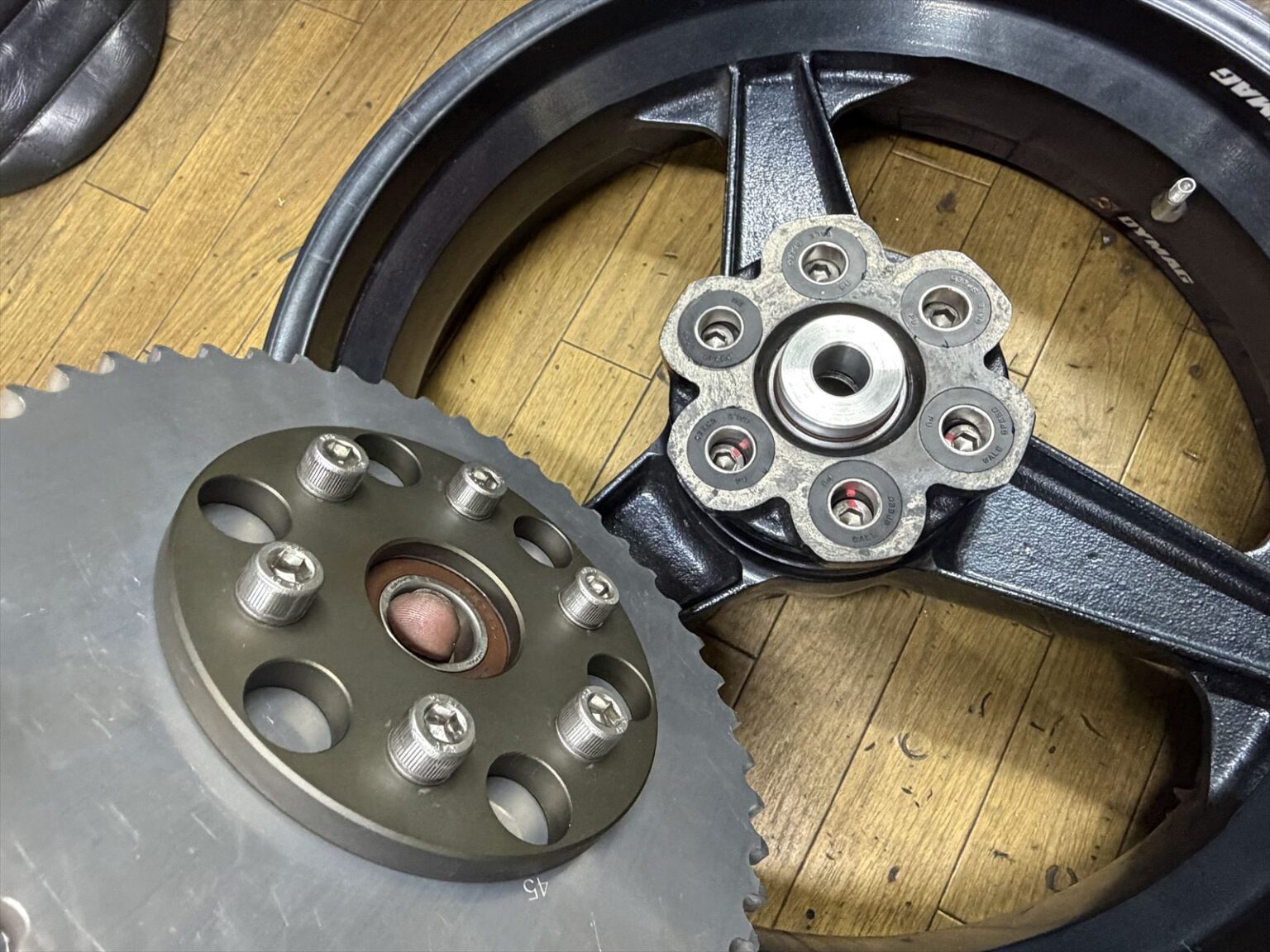

スプロケキャリアは欠品していたためこちらを製作しました。チェーンラインを10ミリオフセットでき、スプロケが外側に付くのでスプロケの厚さでインナーカラーの厚さが影響を受けなくなります。
取り付けはこの向きで。軸方向、ベアリングのセンターとスプロケのセンターを合わせてあるので、チェーン張力がベアリングのセンターにかかるのでベアリングの耐久性が上がります。

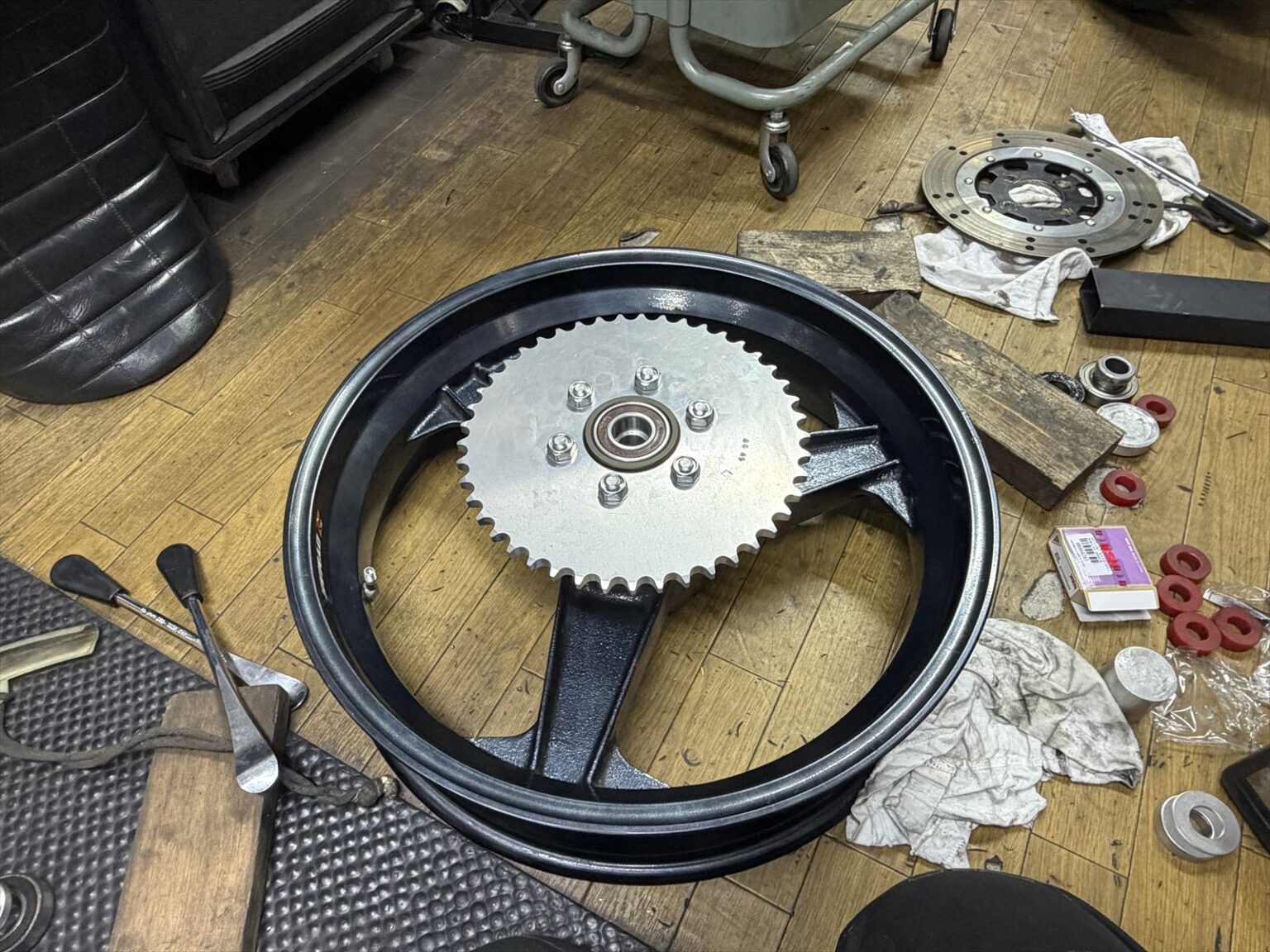

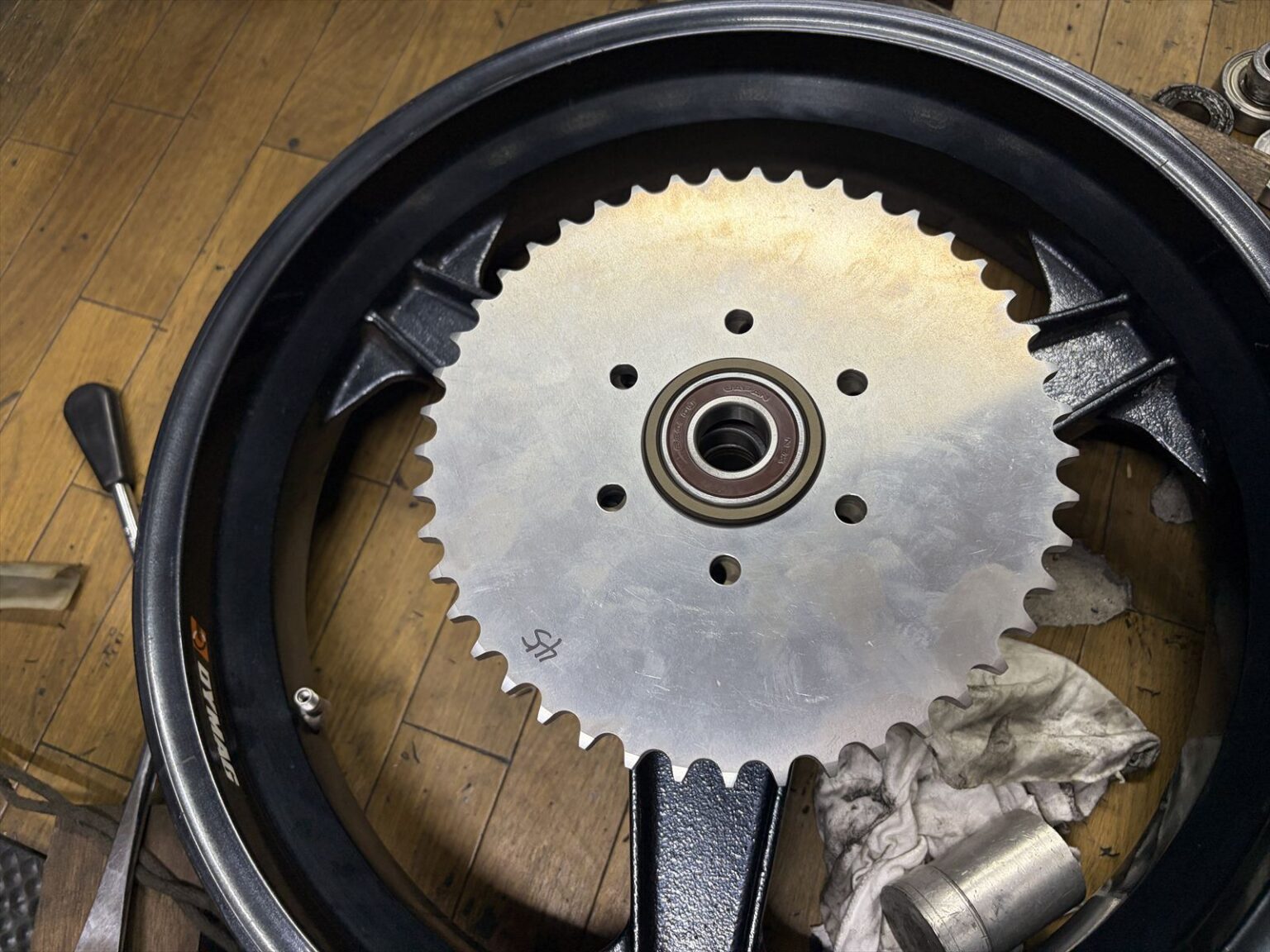

スプロケは外側に付きます。

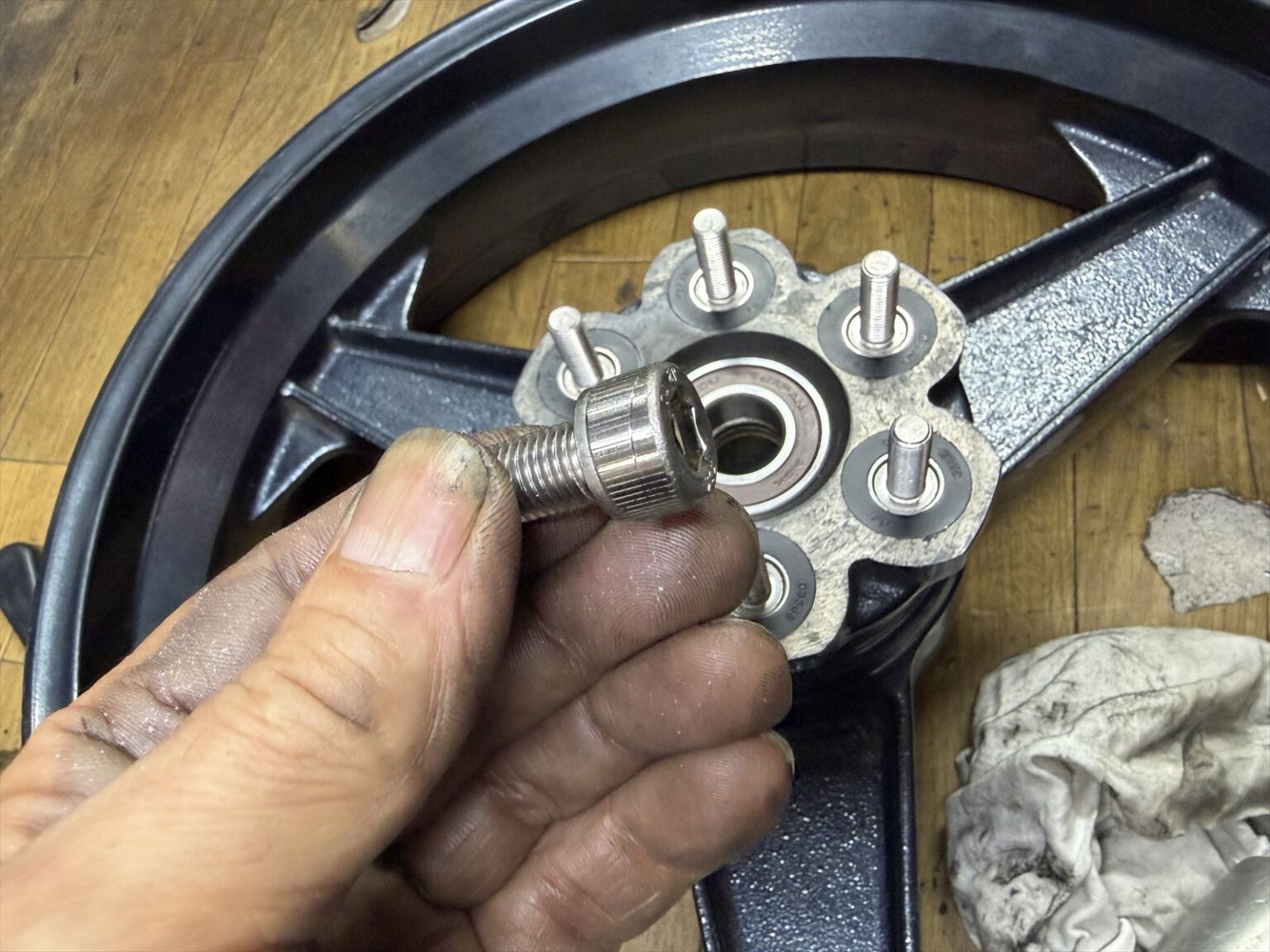

ボルトは汎用の物を使用します。そのままでは外径が大きくて入らないので加工します。

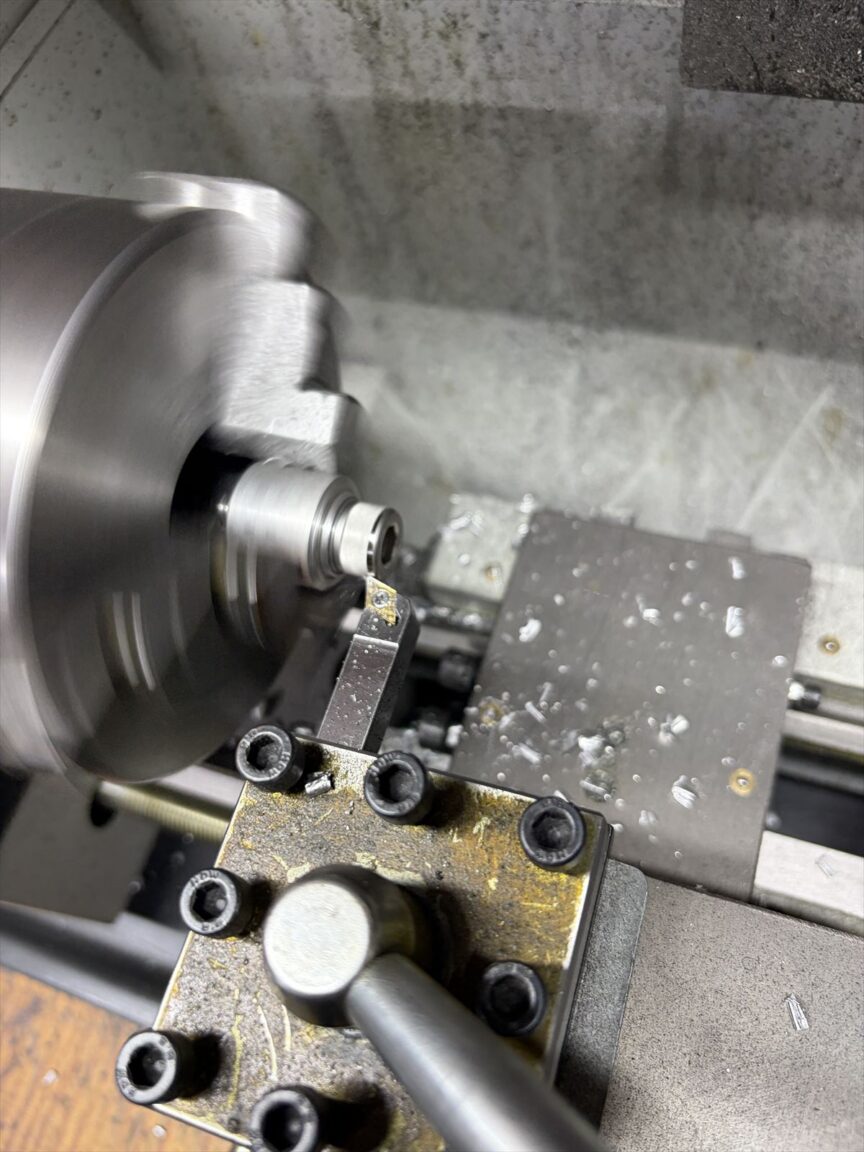

ボルト頭の外径を0.1ミリほど削ります。

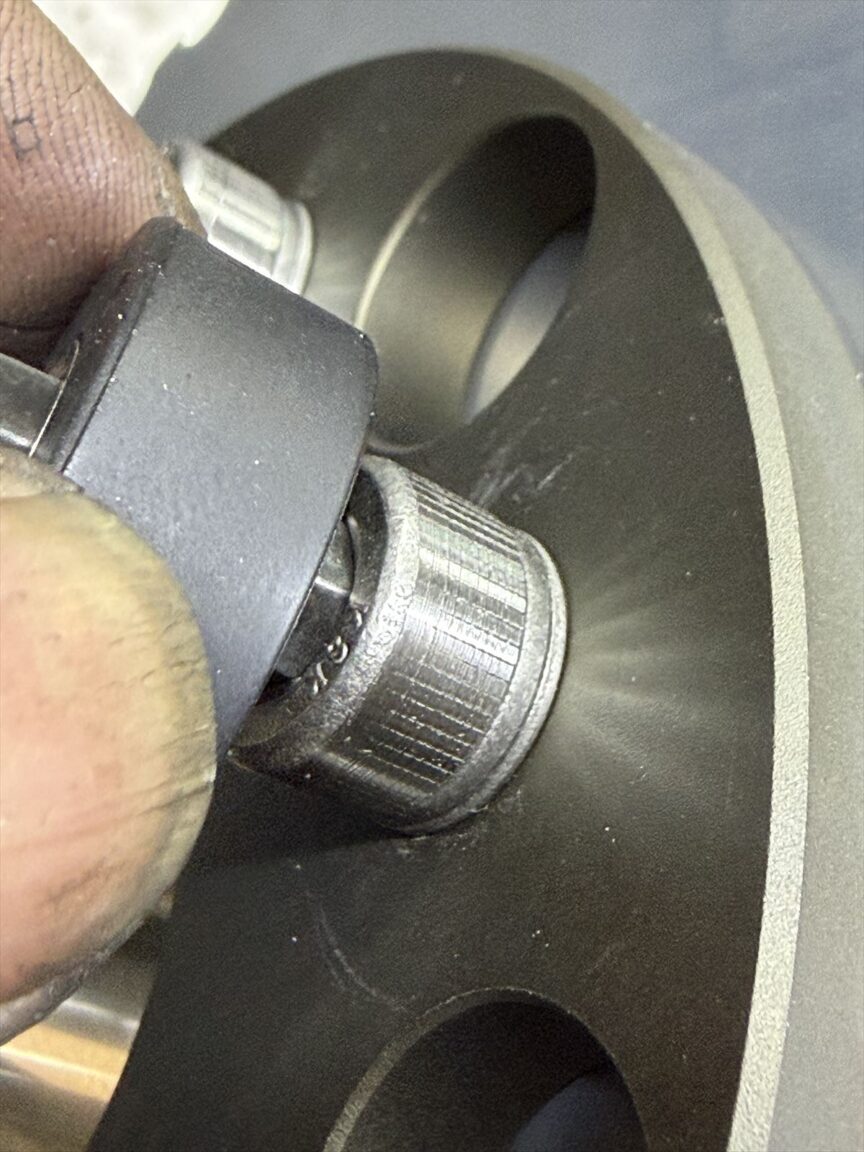

これでピッタリフィットします。

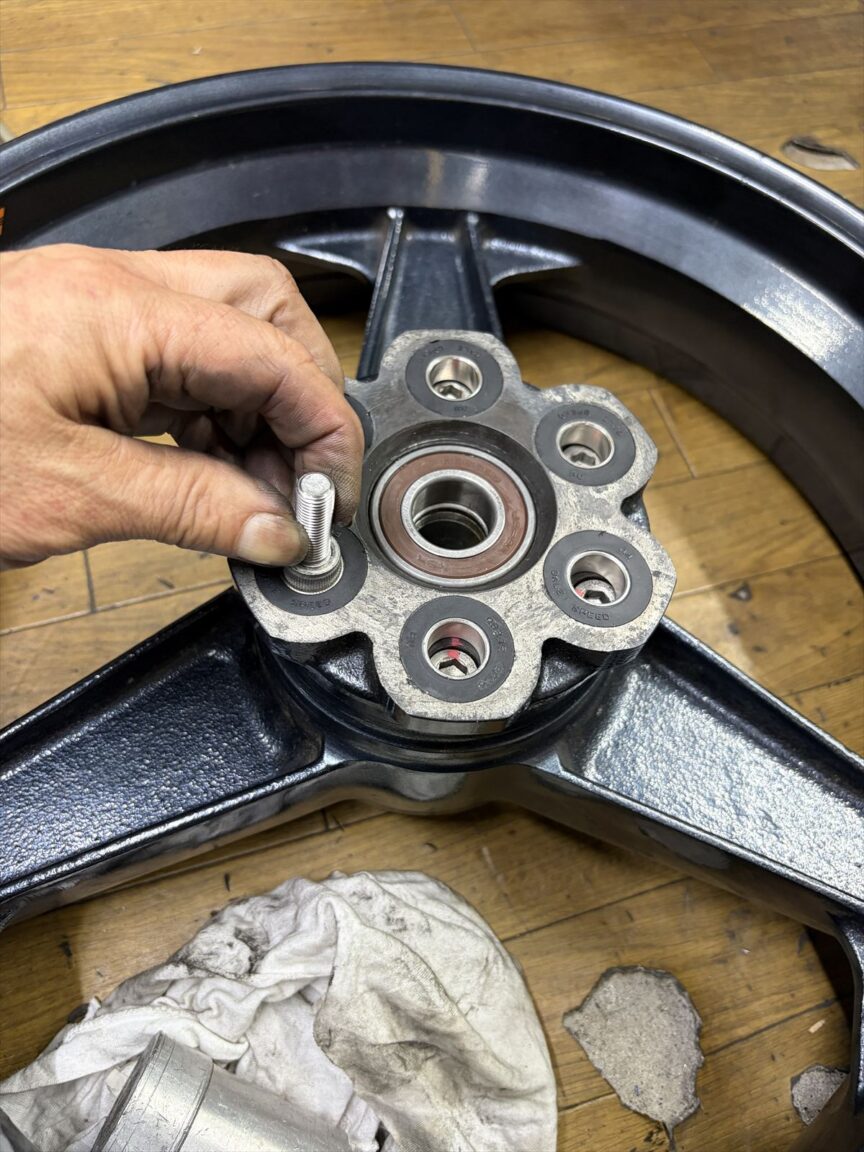

ボルトの出代調整のため小径ワッシャーを入れますが、締め付け時にはダンパーを嵌めてセンターを合わせて締め付けます。
ベアリング同士の間隔を計測し、0.3ミリプラスでインナーカラーを製作します。

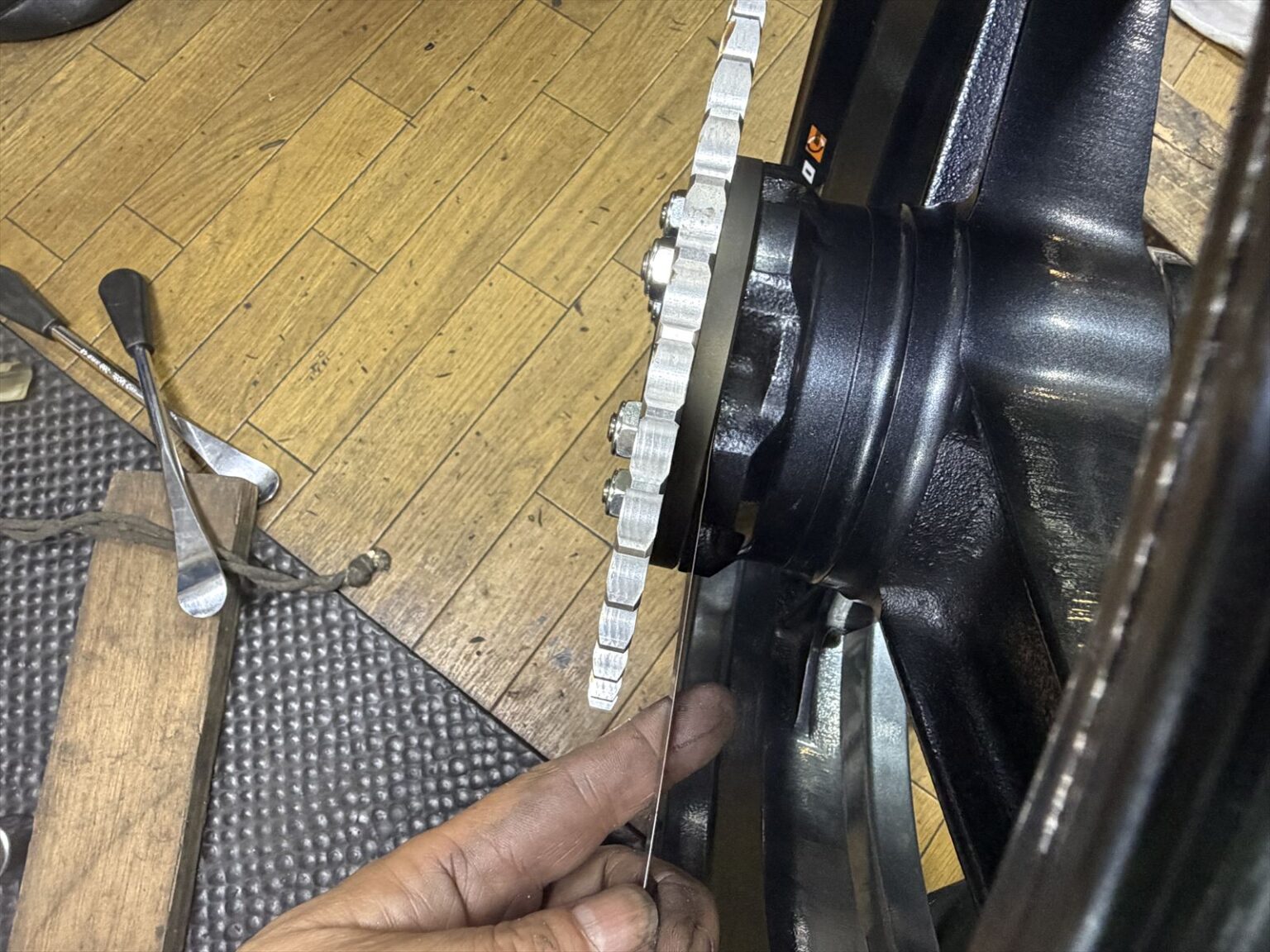

スプロケキャリアをセットします。ホイールとのクリアランスを確認します。シムは使いません。

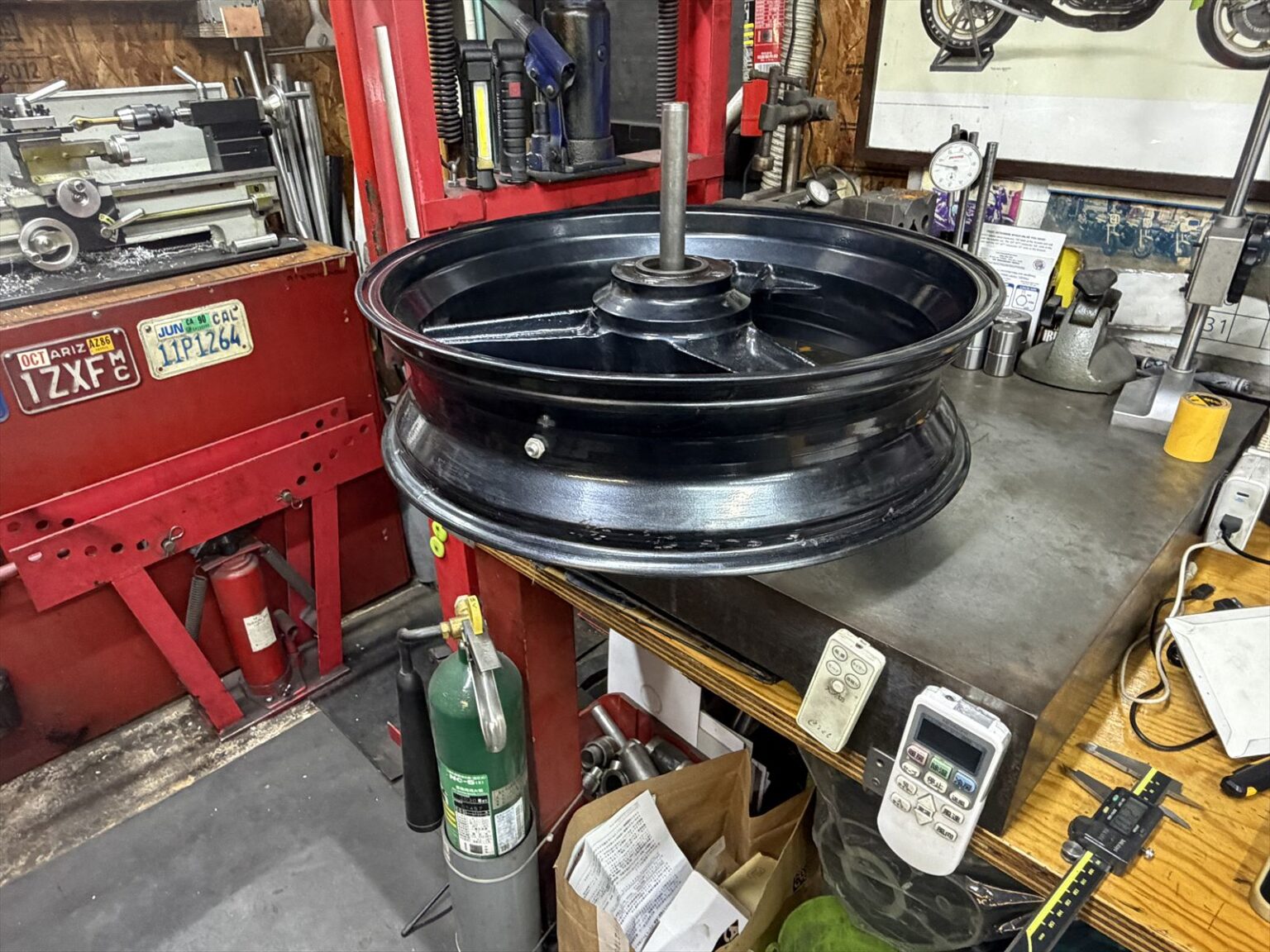

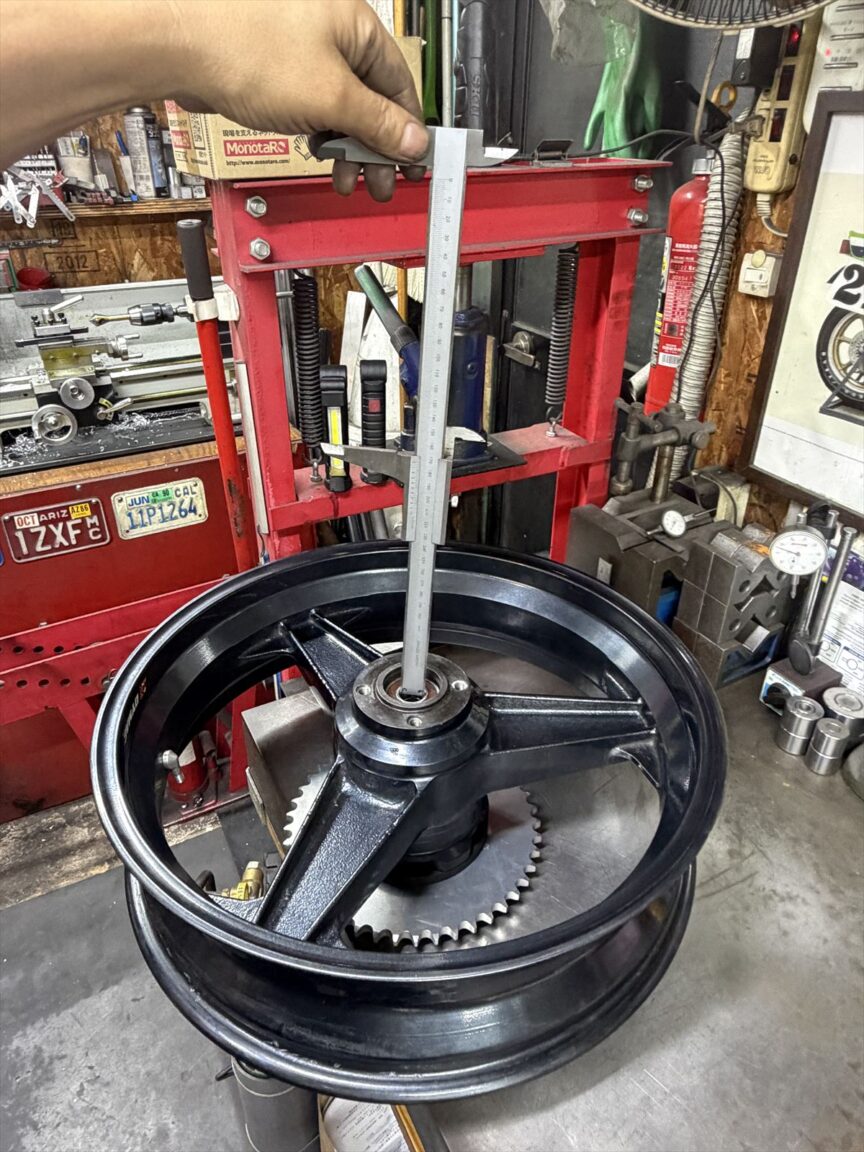

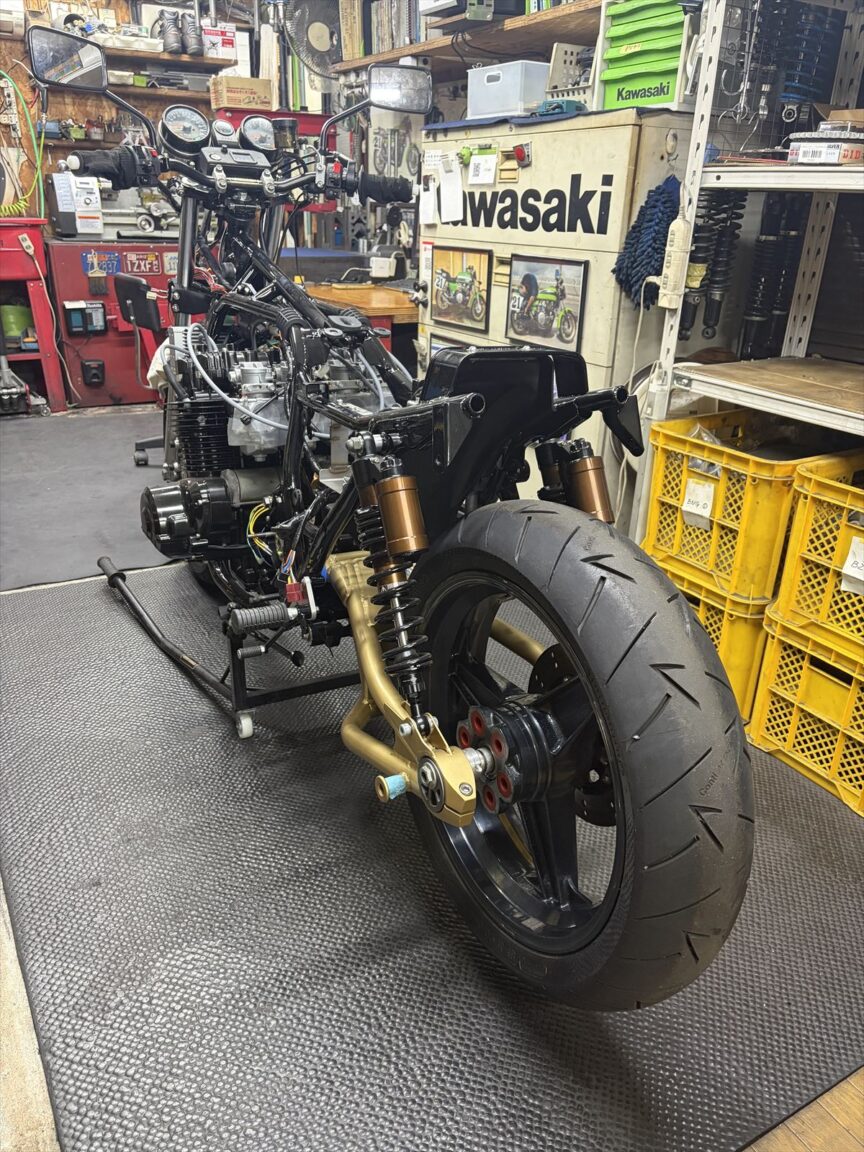

ホイールアライメントを確認し、スイングアームセンターに来るようカラーの長さを検討します。
左は10ミリのホイールカラーを入れてセンターが合うようになりました。

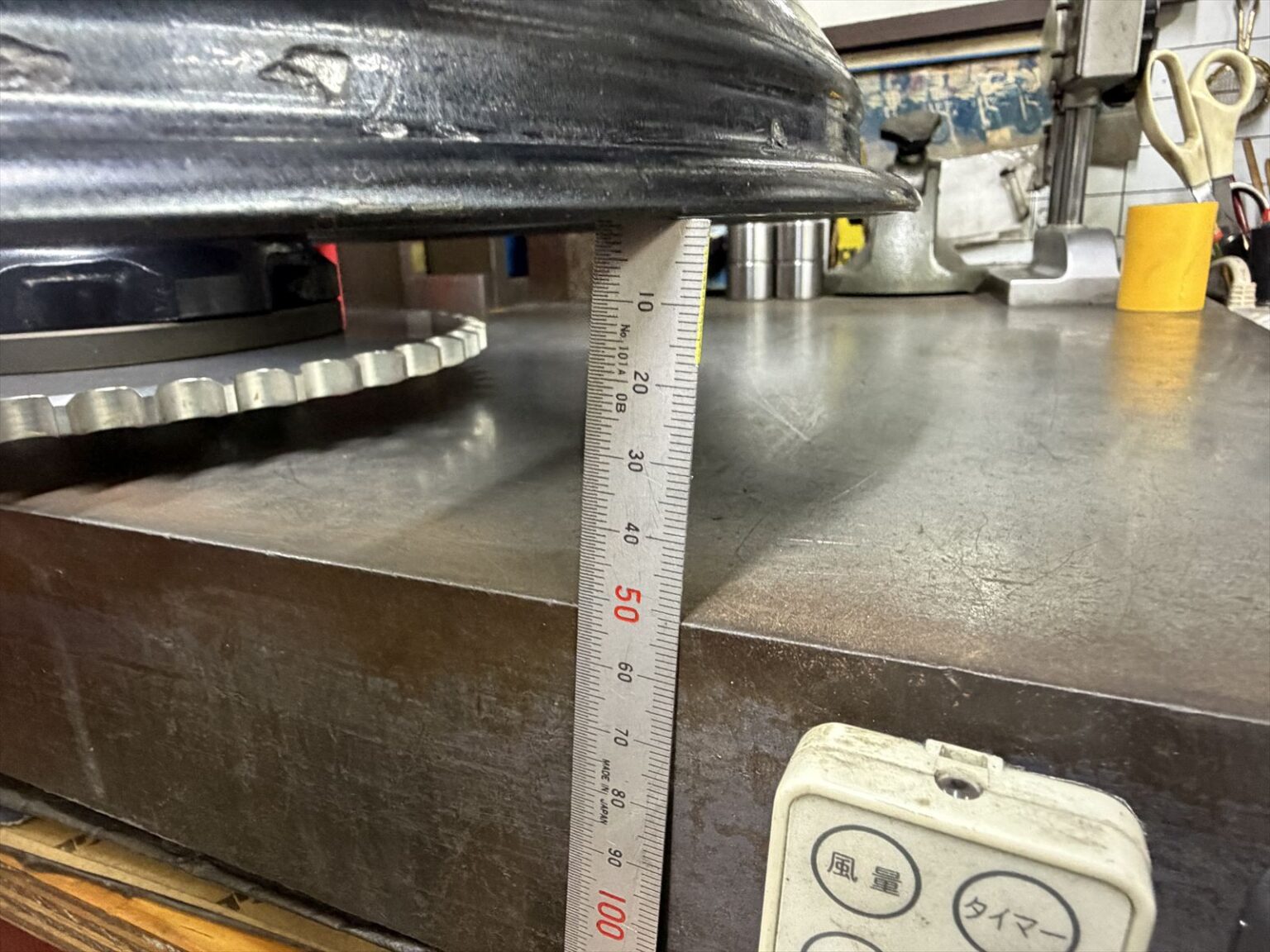

右のベアリングまでの高さを測り、残りのカラーの厚みを割り出します。

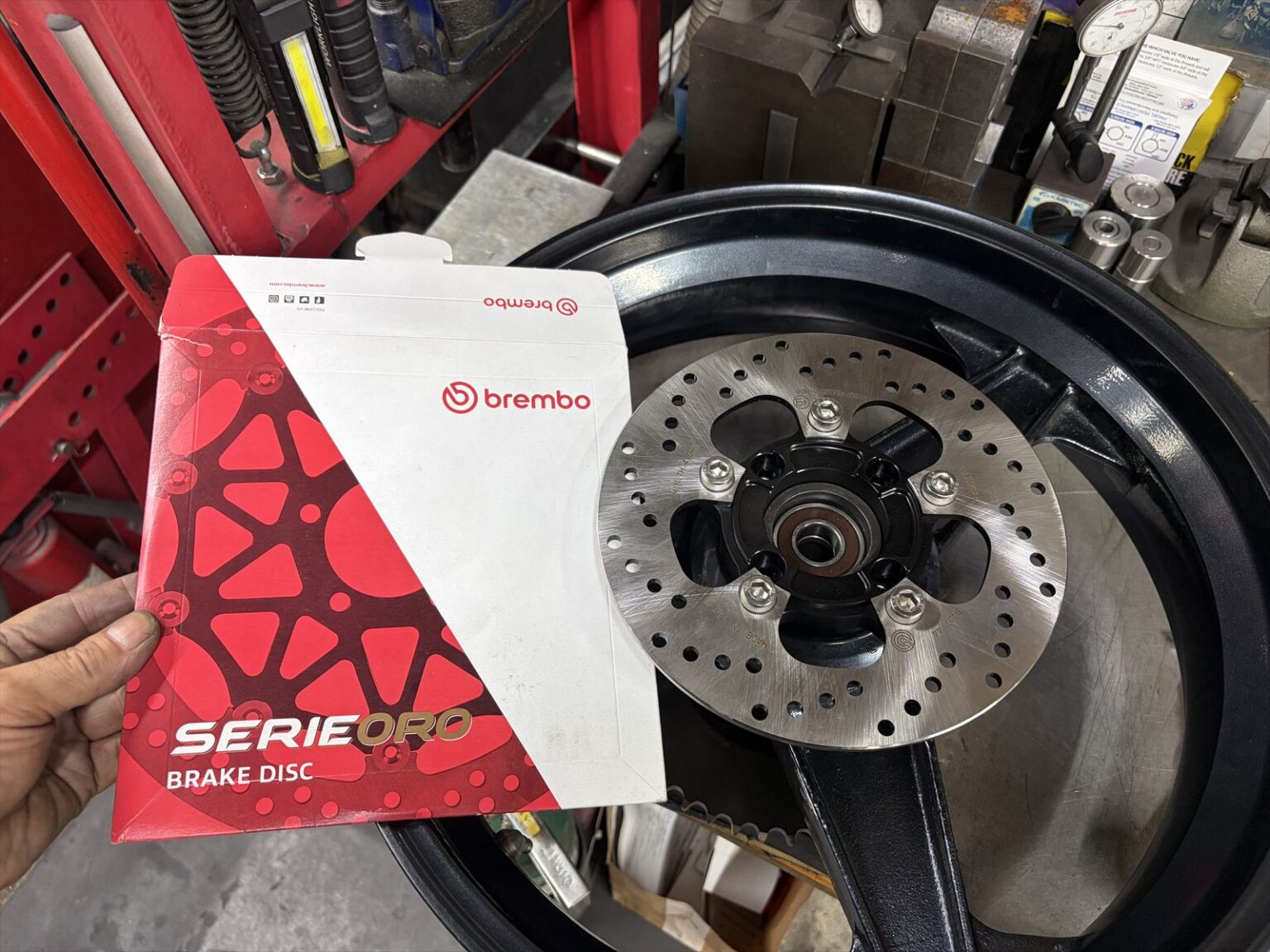

リヤローターはお持ち込みのスピードショップイトウ製インナーアダプターと、それに適合するφ220ミリのブレンボローターを取り付けます。

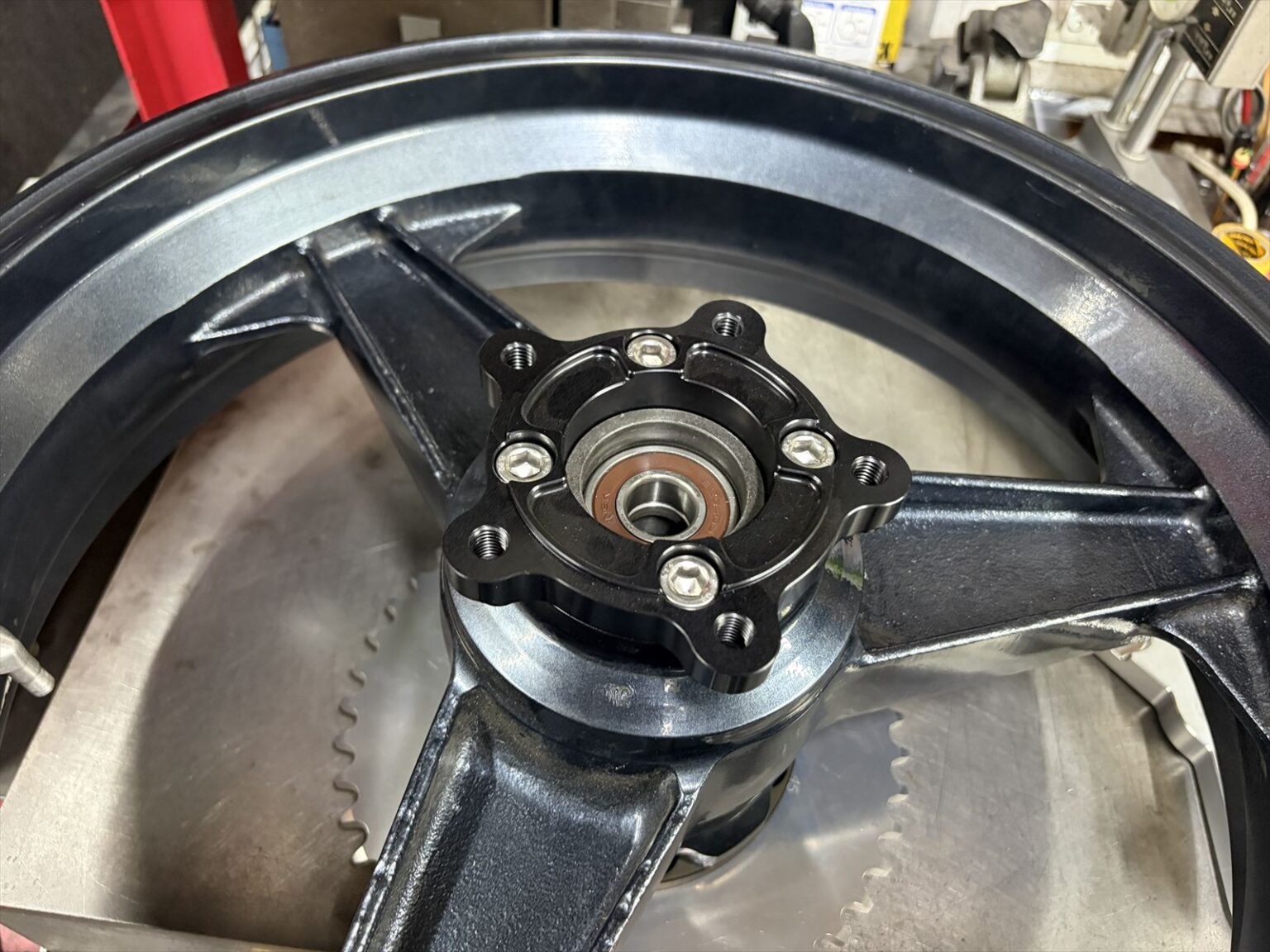

インナーアダプターを取り付けます。

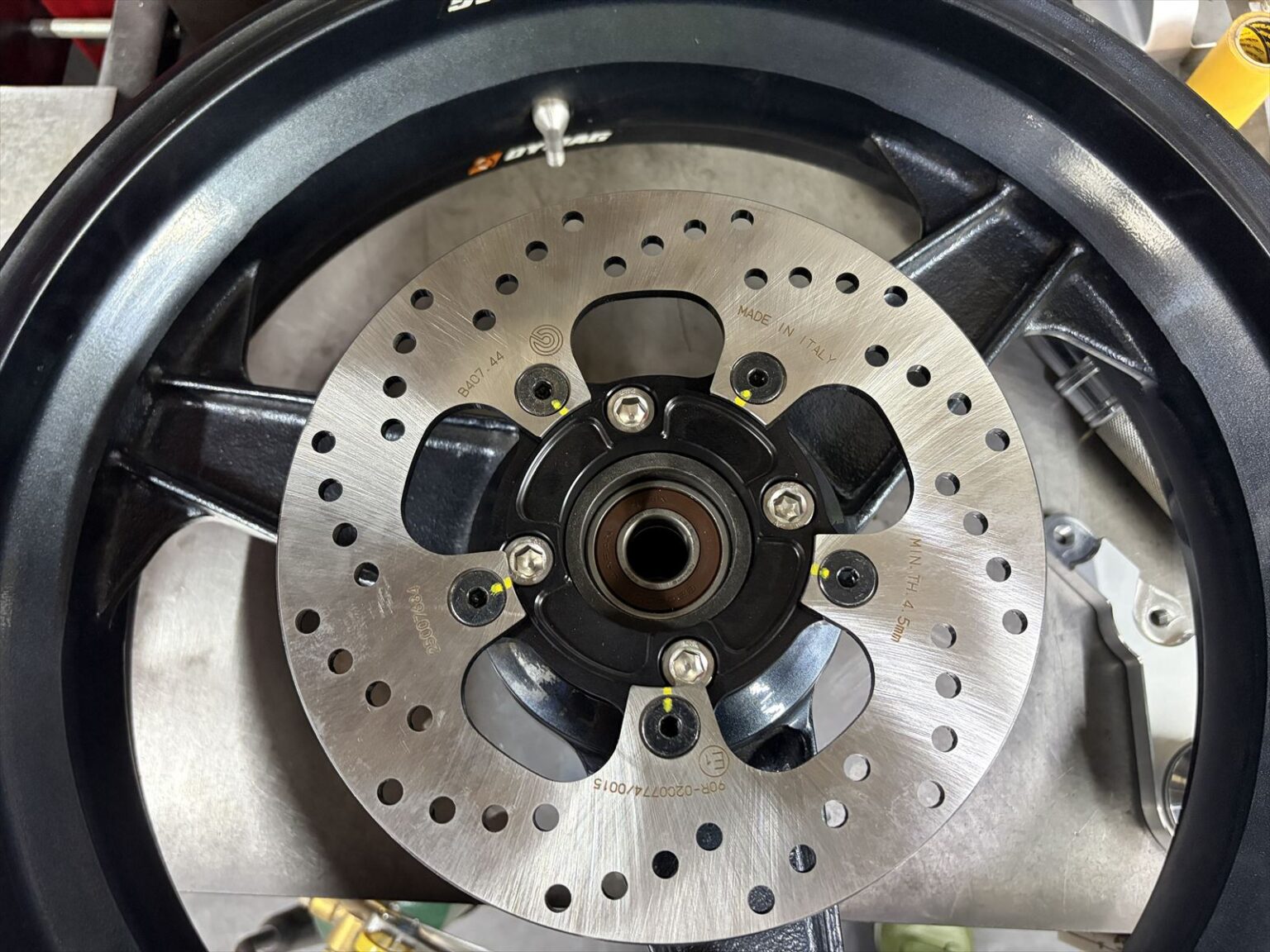

ローターを取り付けます。

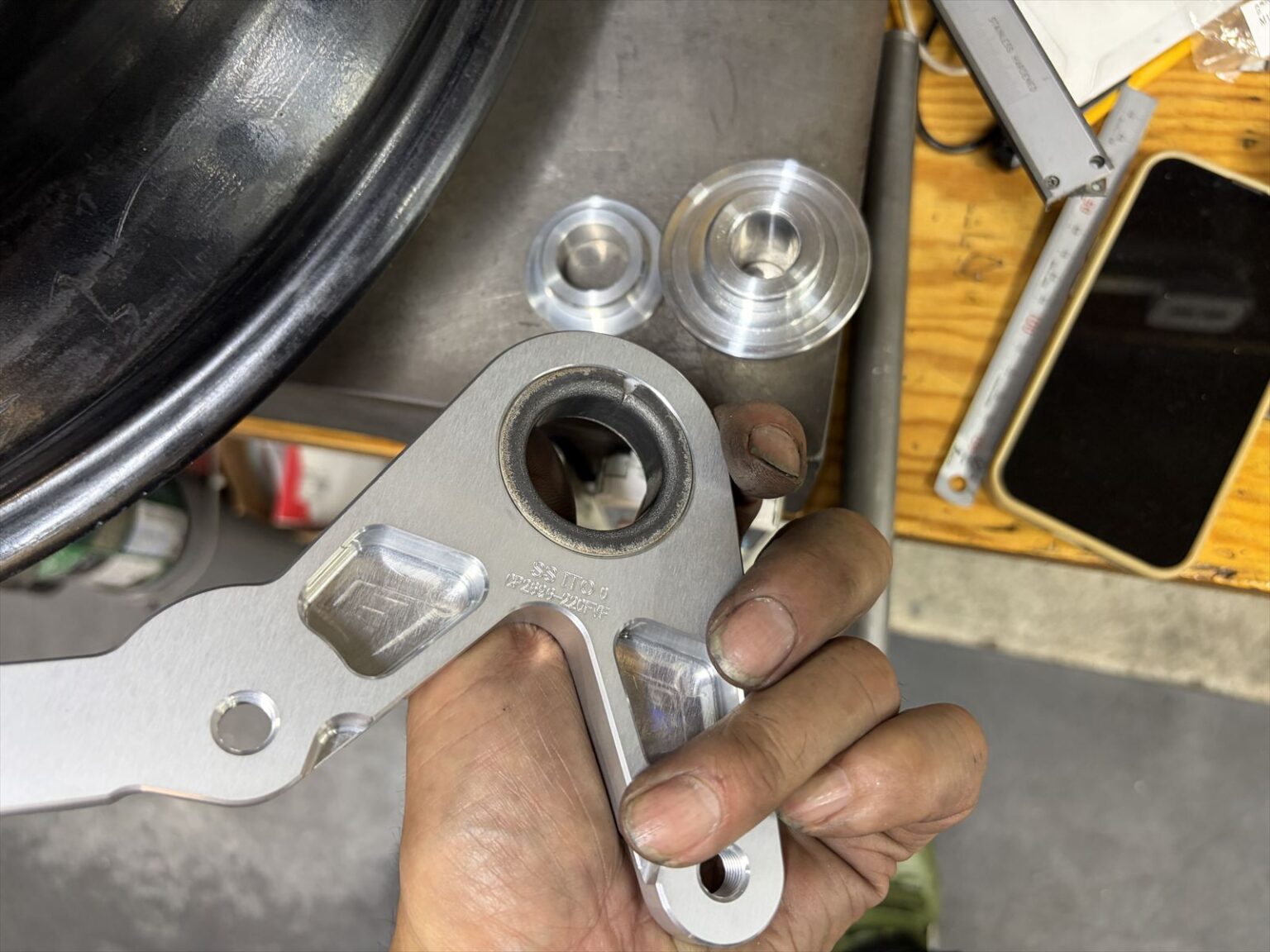

キャリパーサポートもお持ち込みのSSイトウ製を使います。軸部にはオイルレスメタルが入っていますね。

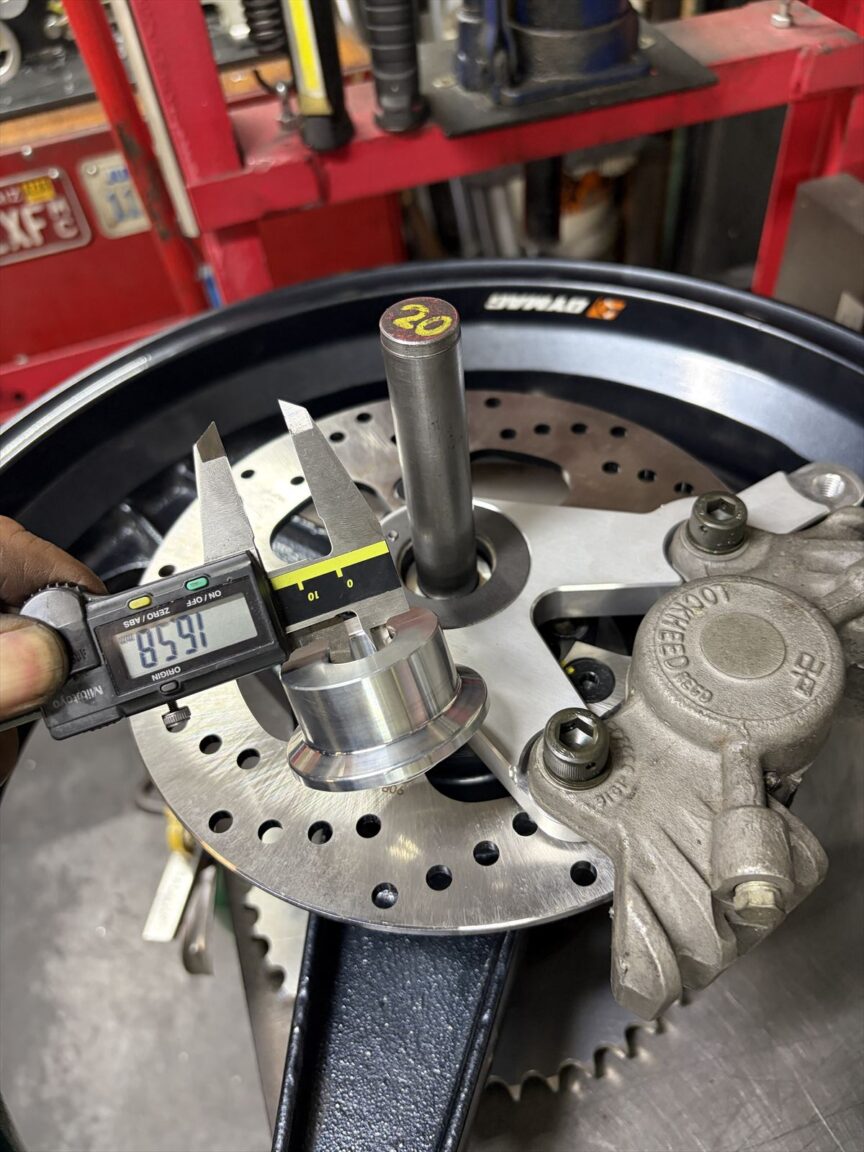

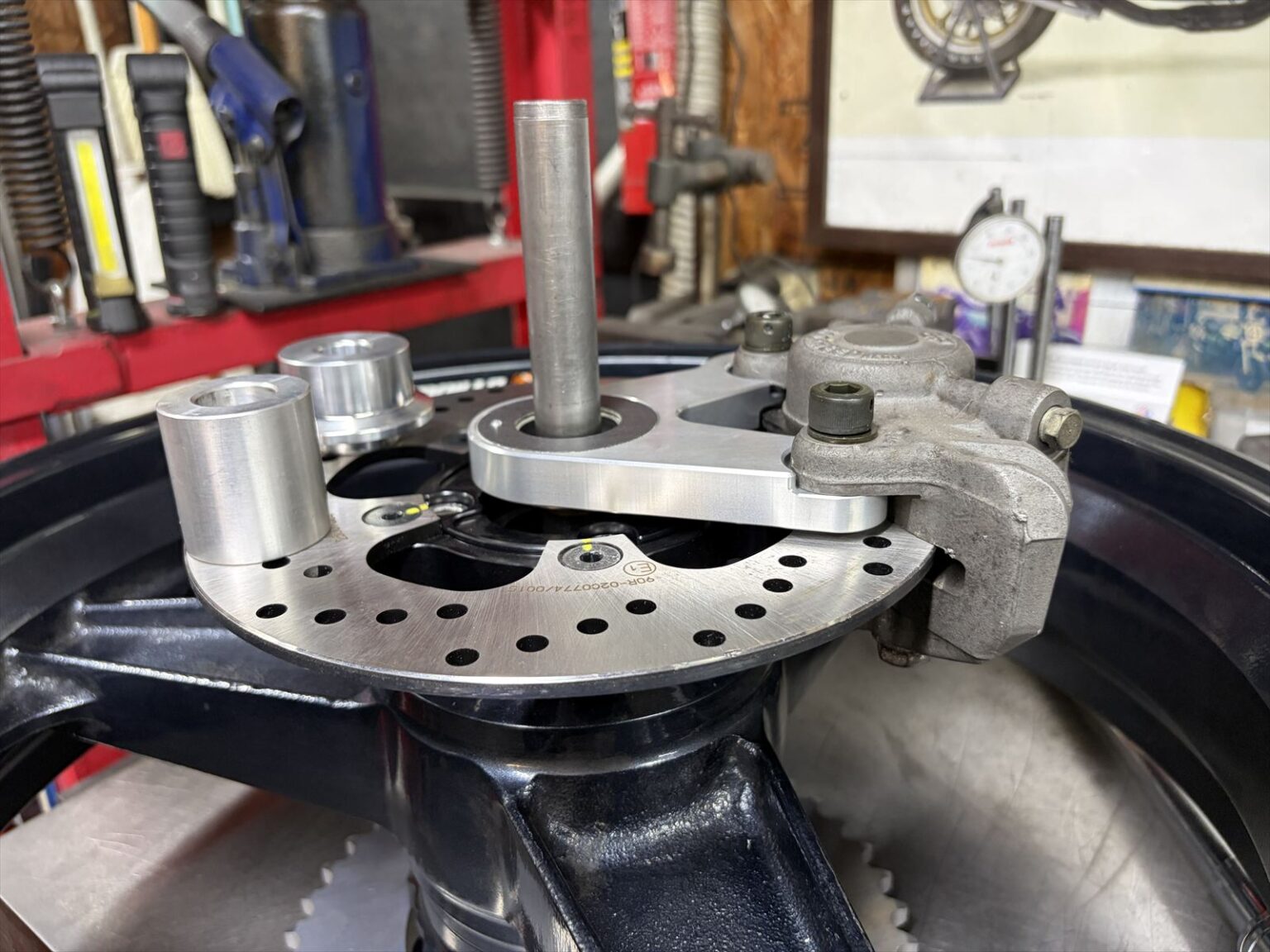

ローターとキャリパーのセンターが合うようカラーの長さを割り出します。
サポート外側のカラーは内径がφ17ミリなのでφ20ミリに拡大し、長さを調整して使用します。
