リヤホイールのカラーを交換したS1スイングアームに合わせて製作します。
リヤキャリパーもS1タイプになります。

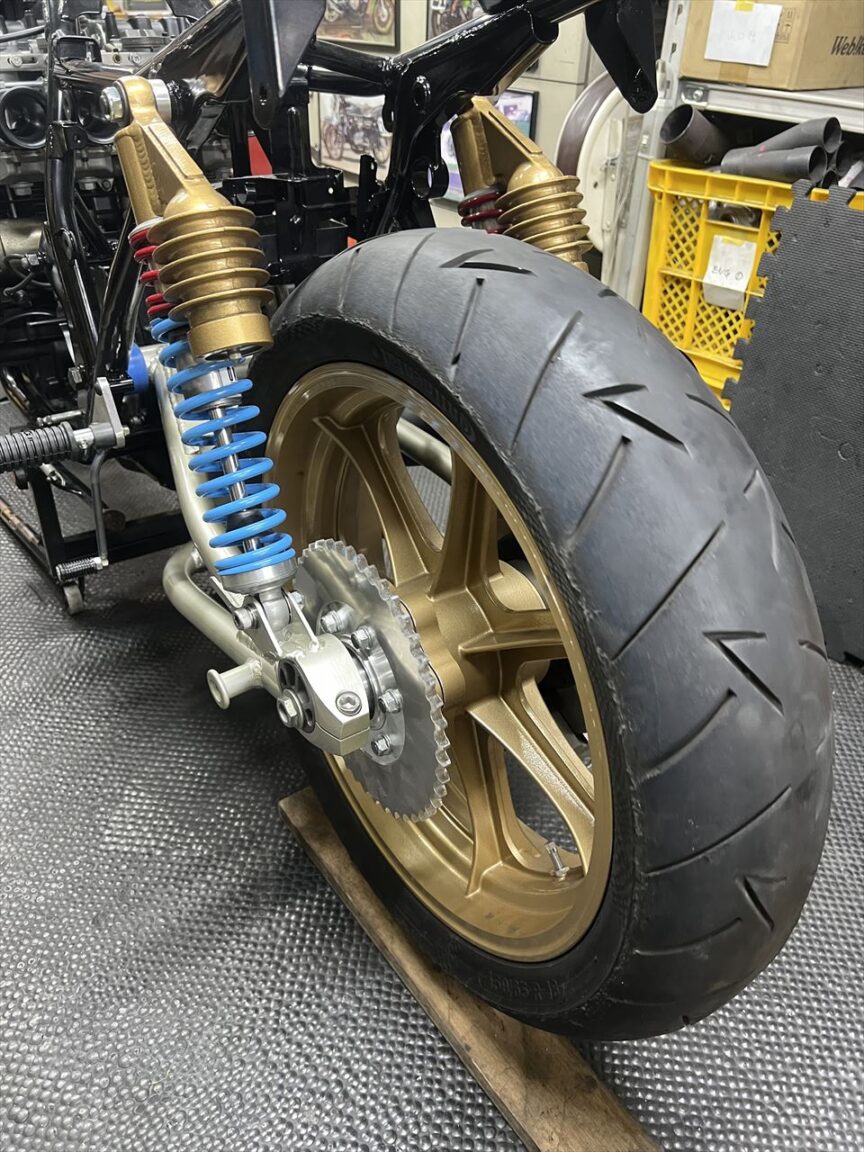

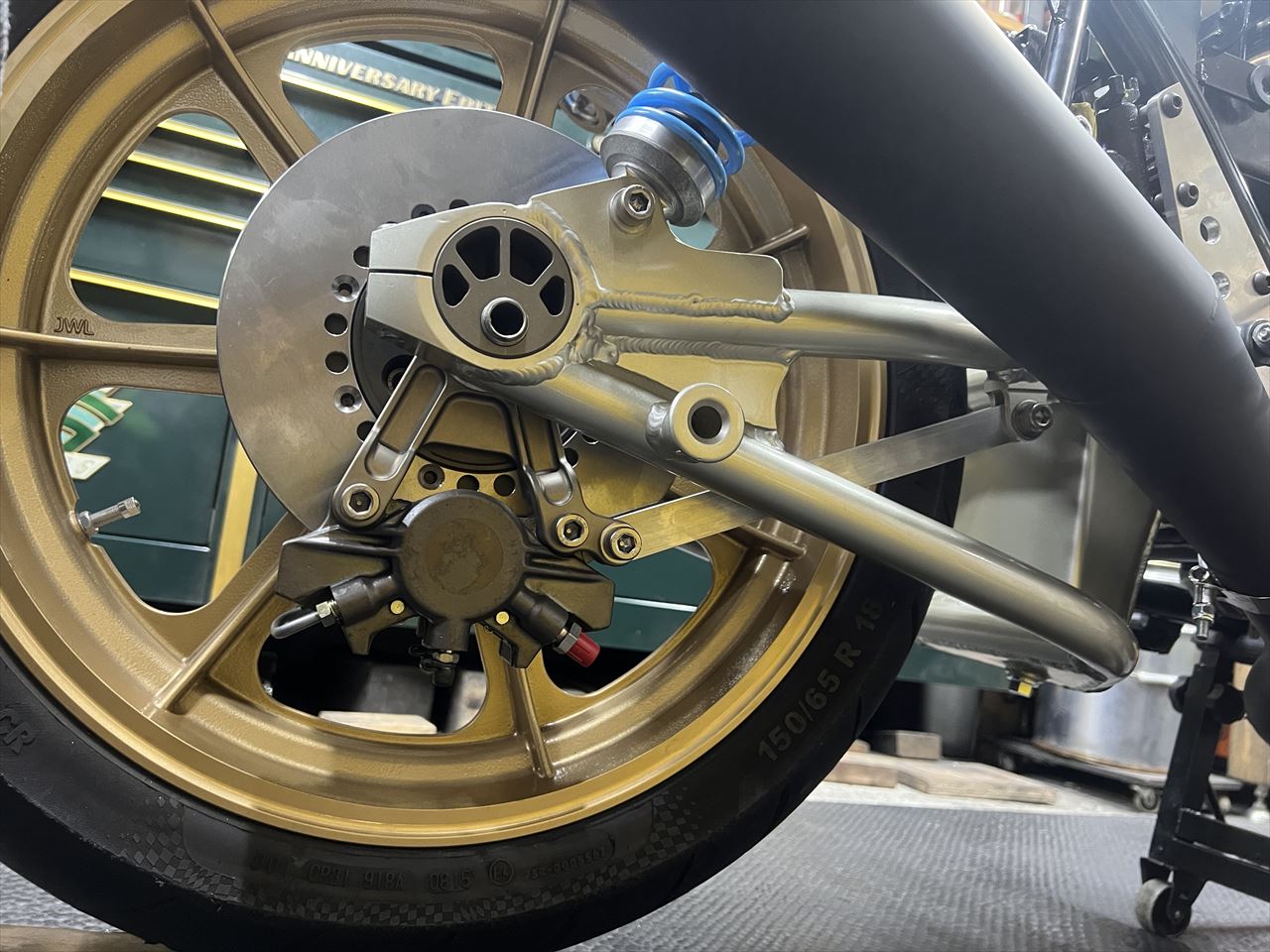

リヤホイール周り、決まりました。

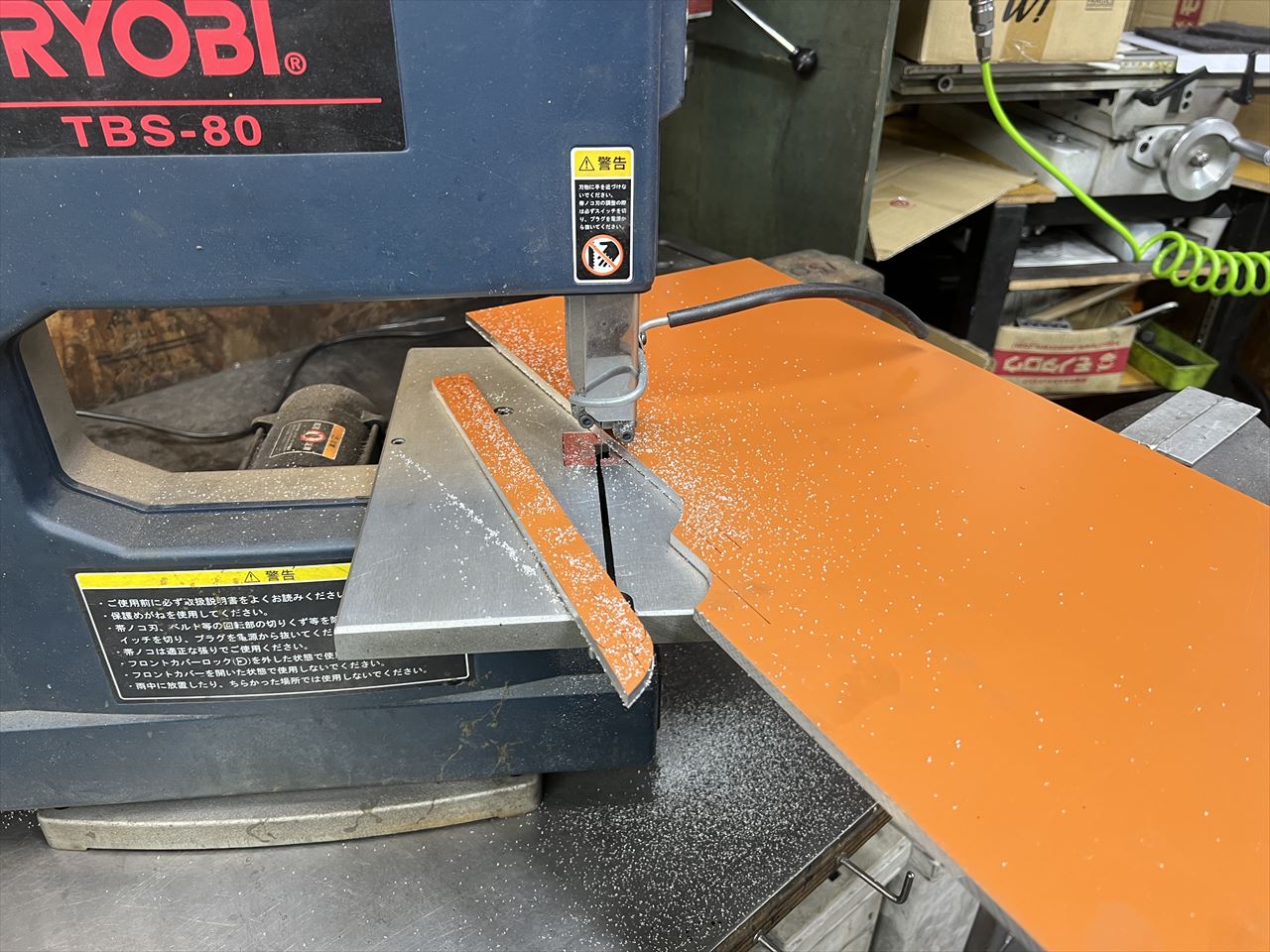

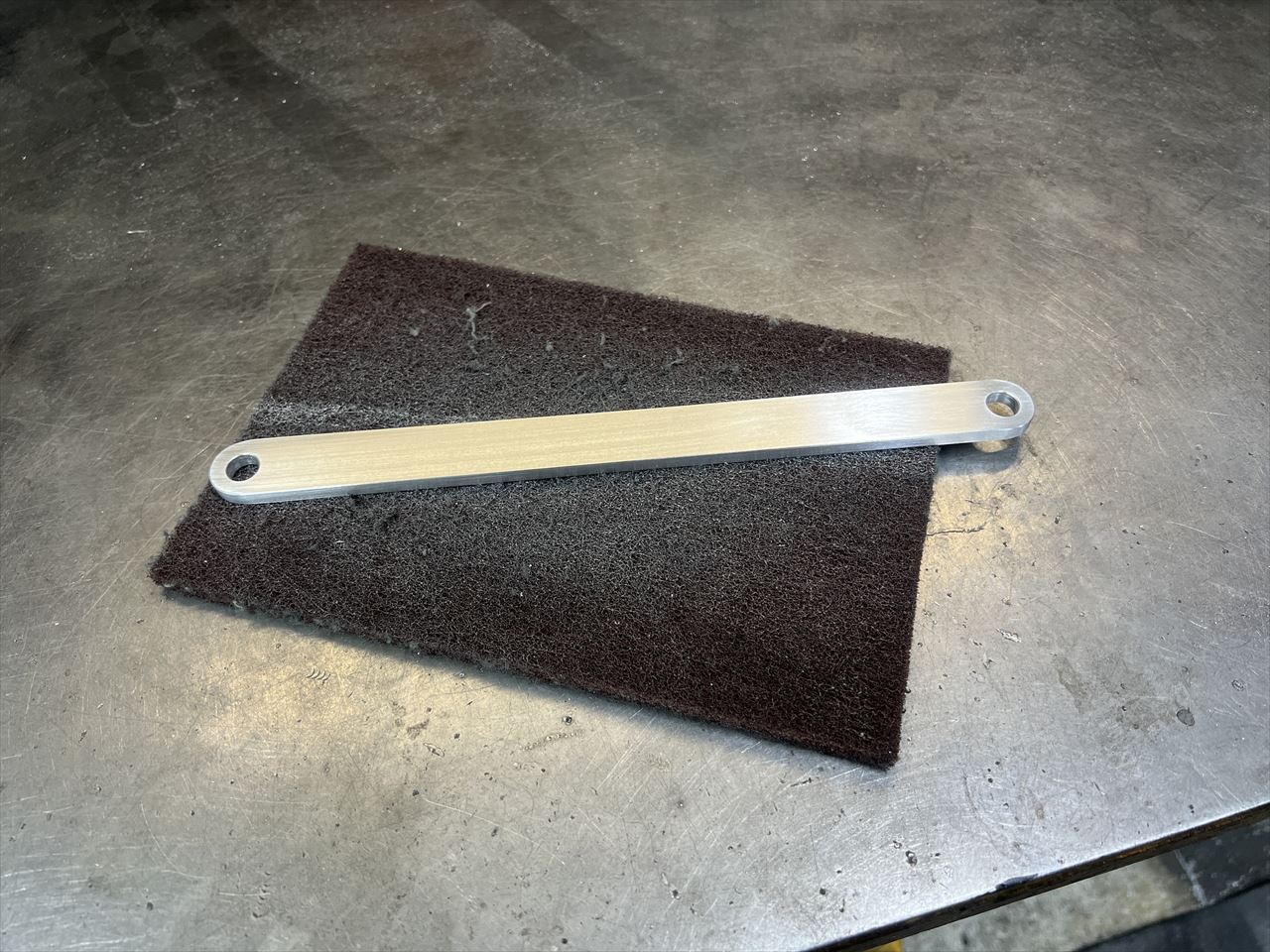

S1タイプのプレート式トルクロッドを6ミリのジュラルミン板から製作します。
完成するとこんな感じ。

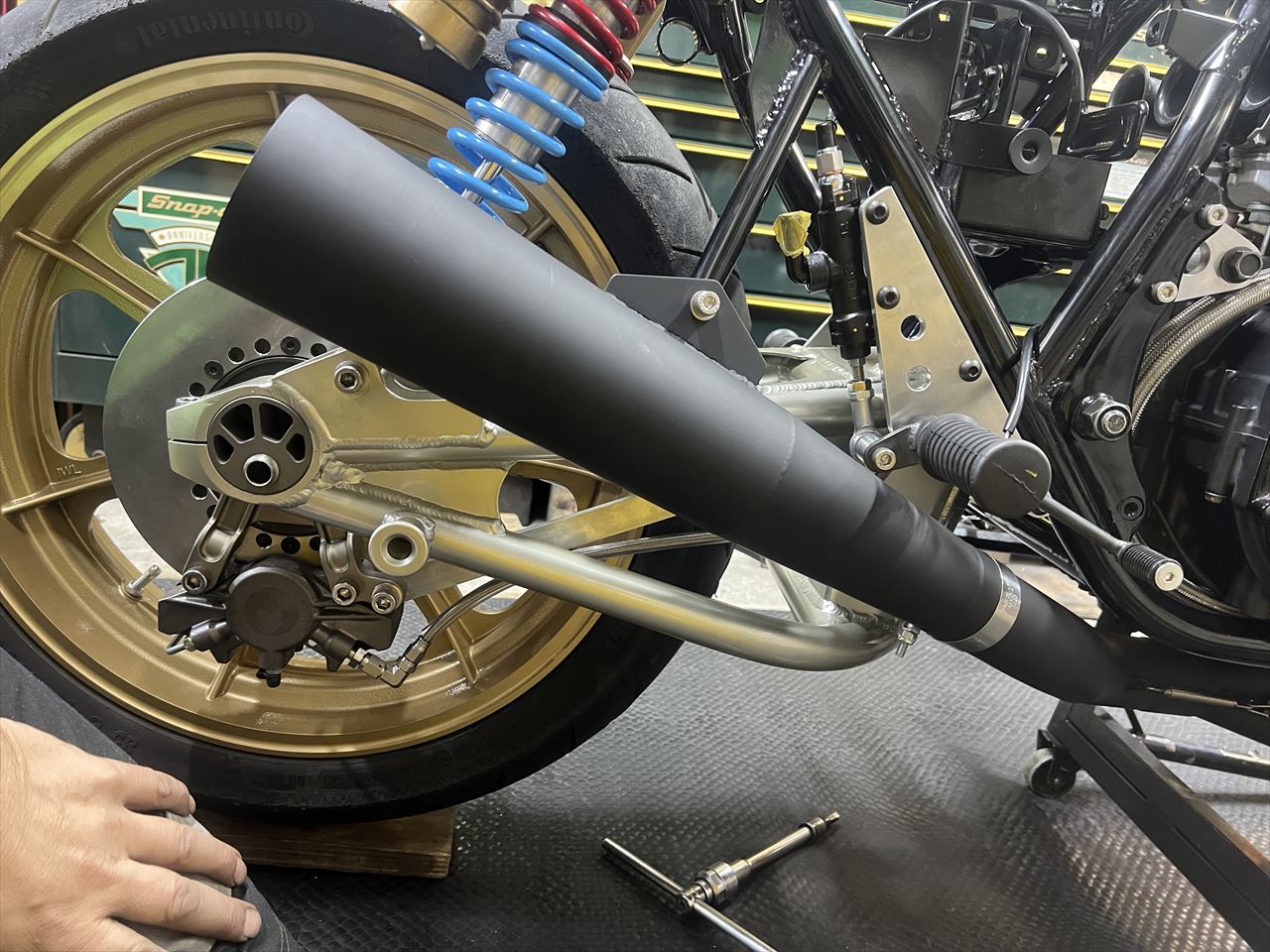

トルクロッドを取り付けます。

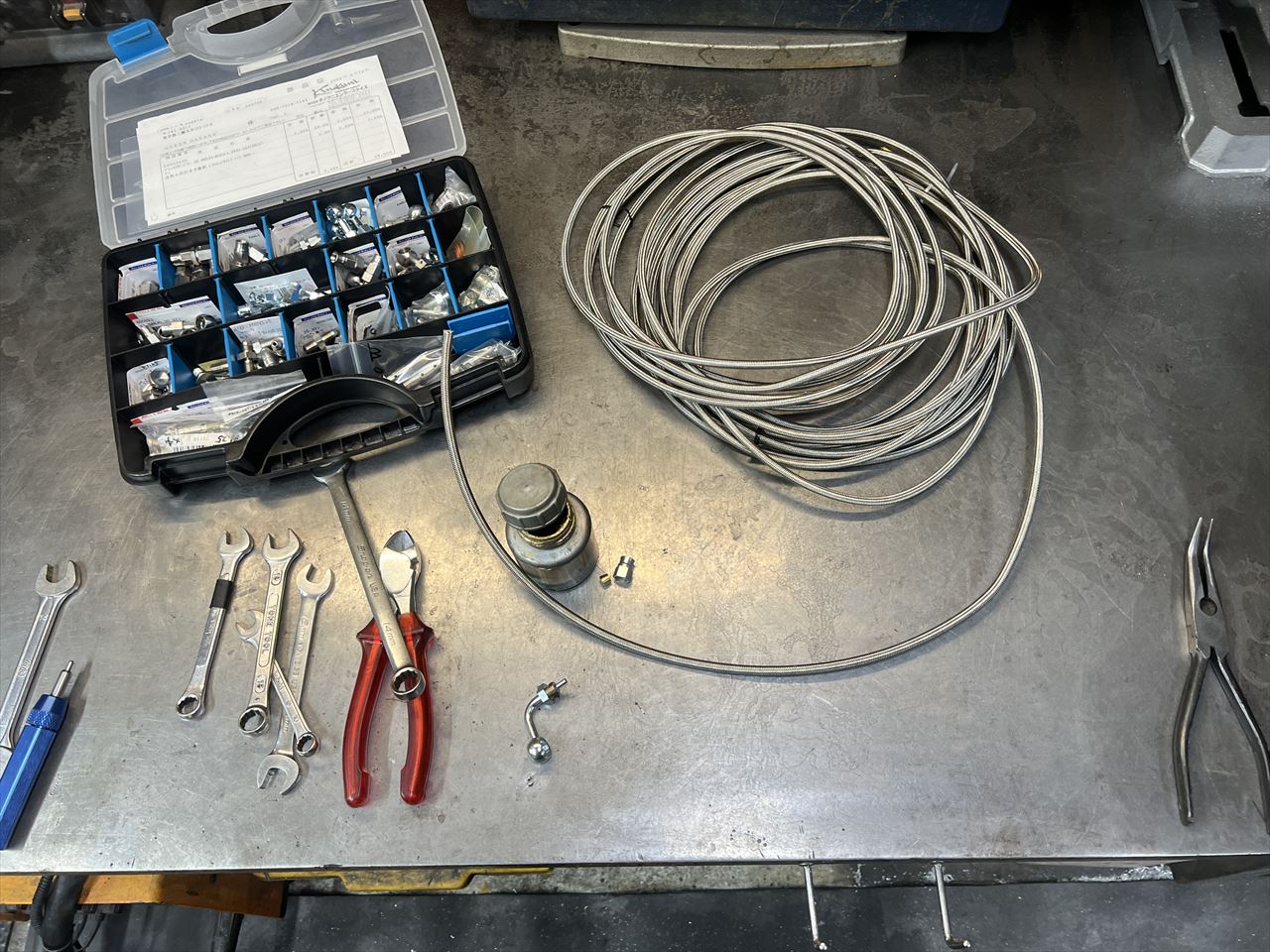

リヤのブレーキホースを現車合わせで長さを決めて製作します。

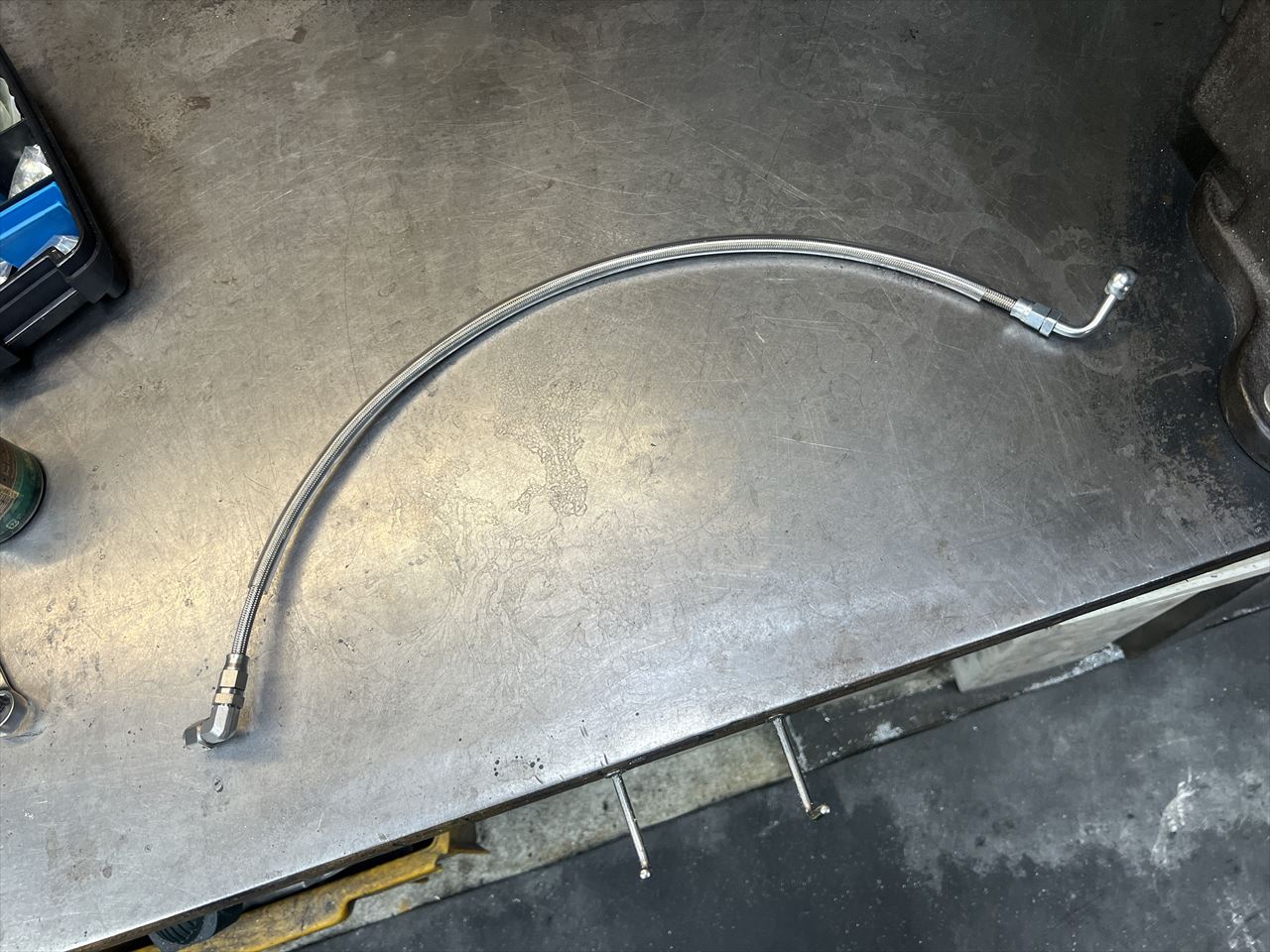

ブレーキホース完成です。
ブレーキホースを取り付けます。

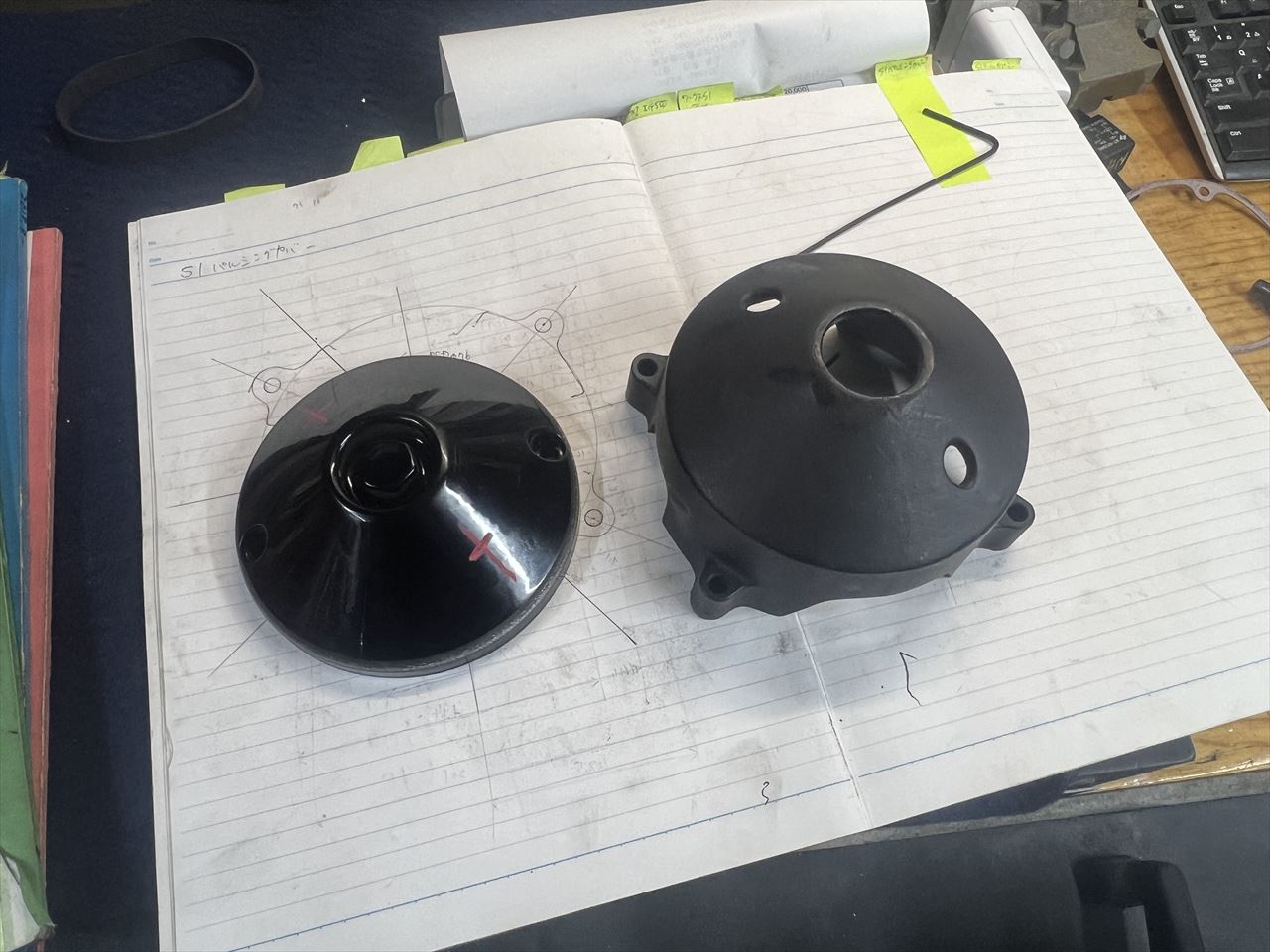

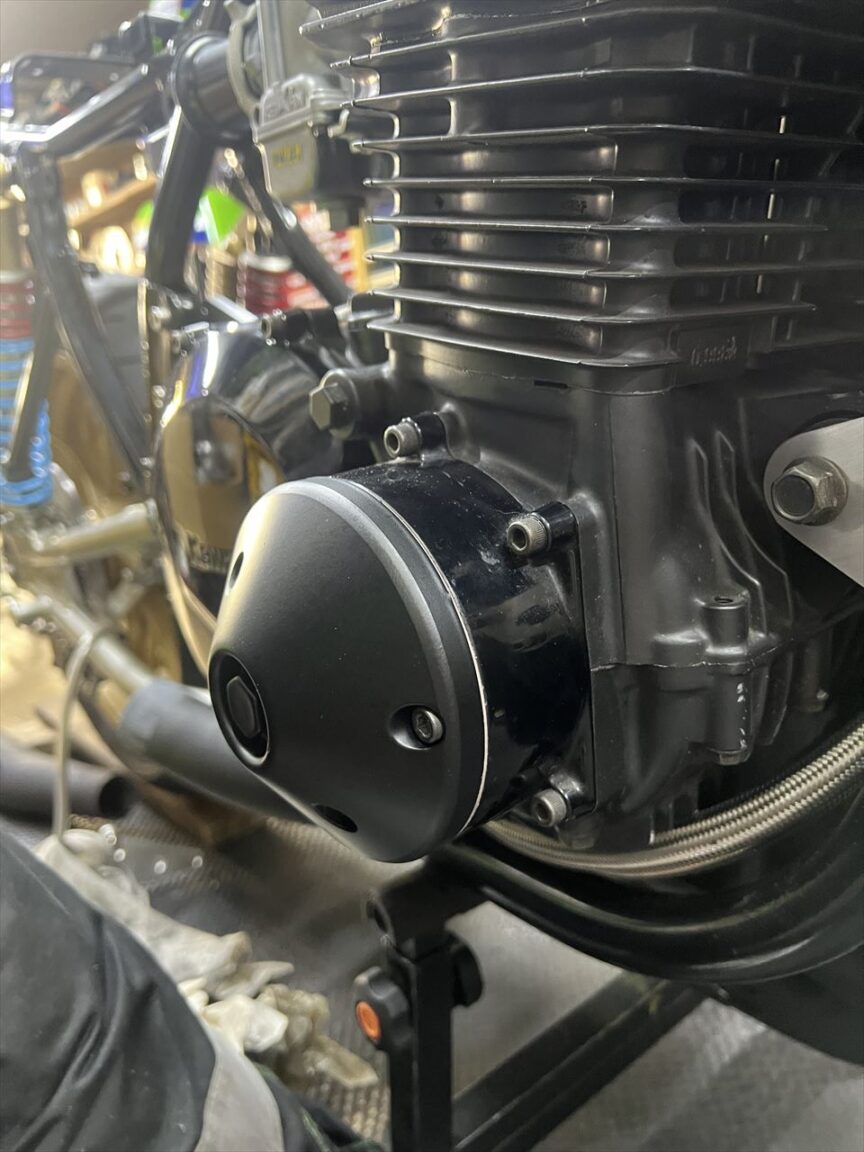

既存のパルシングカバーはS1風に追加工します。
S1風な加工をするとこんな感じ。

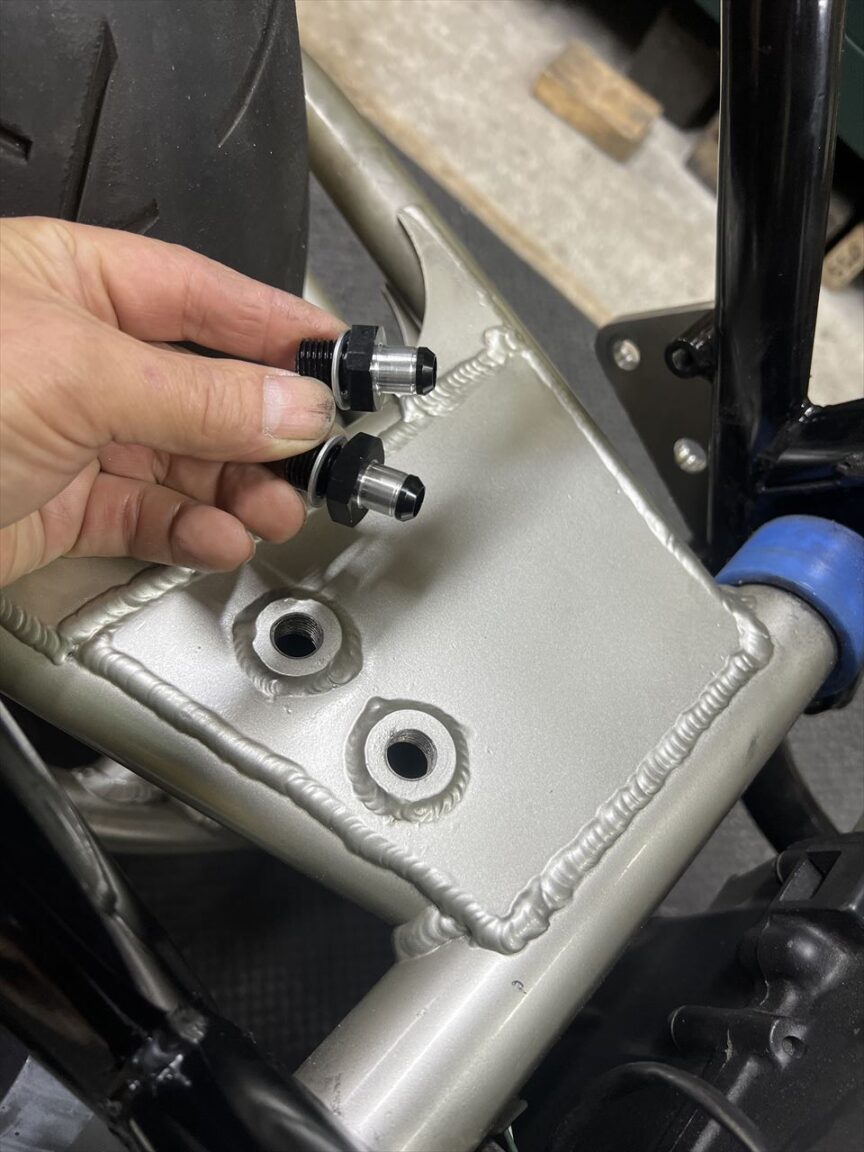

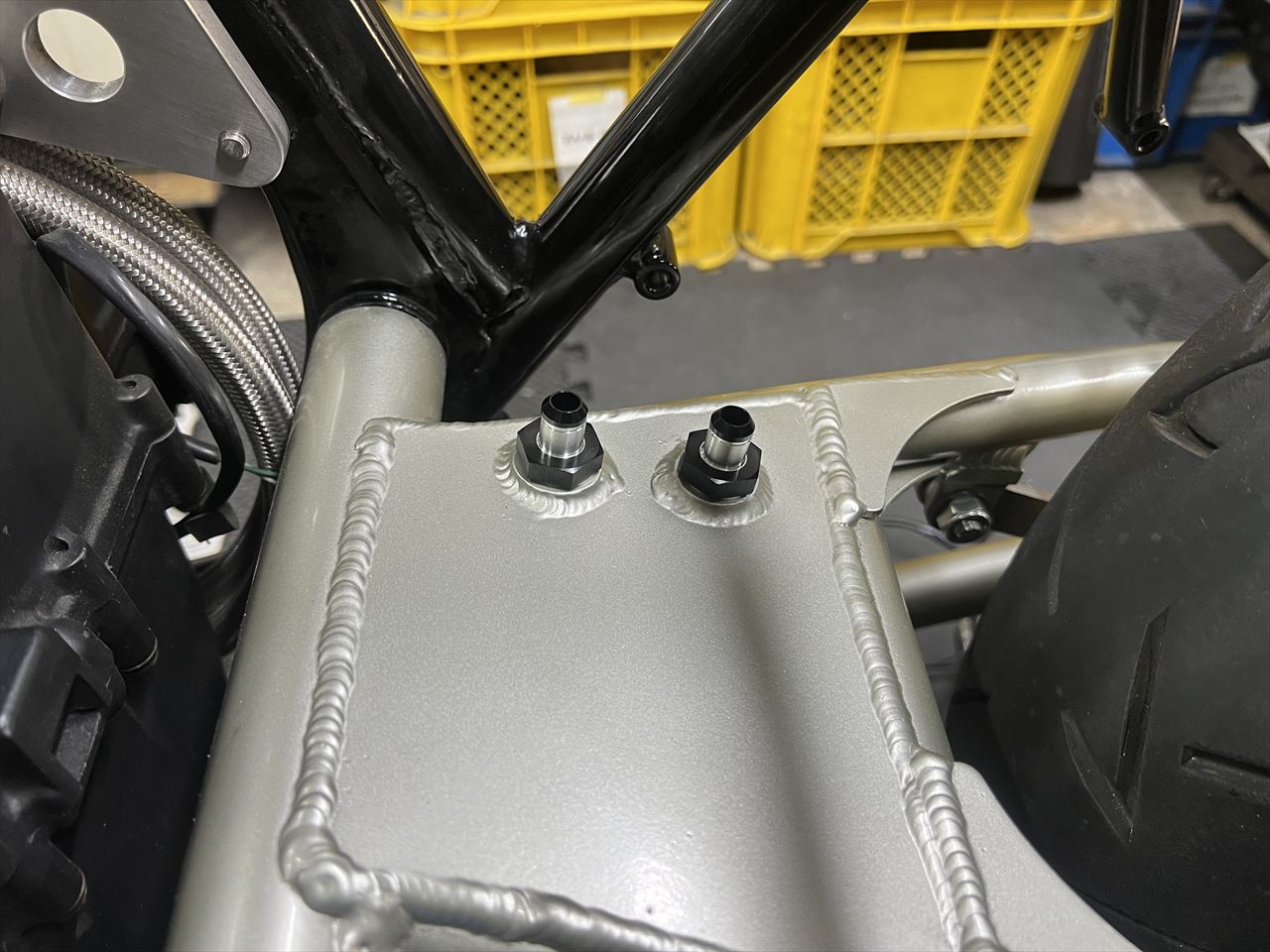

キャッチタンクのニップルはフィッティング用をホース用にストレート加工して使います。

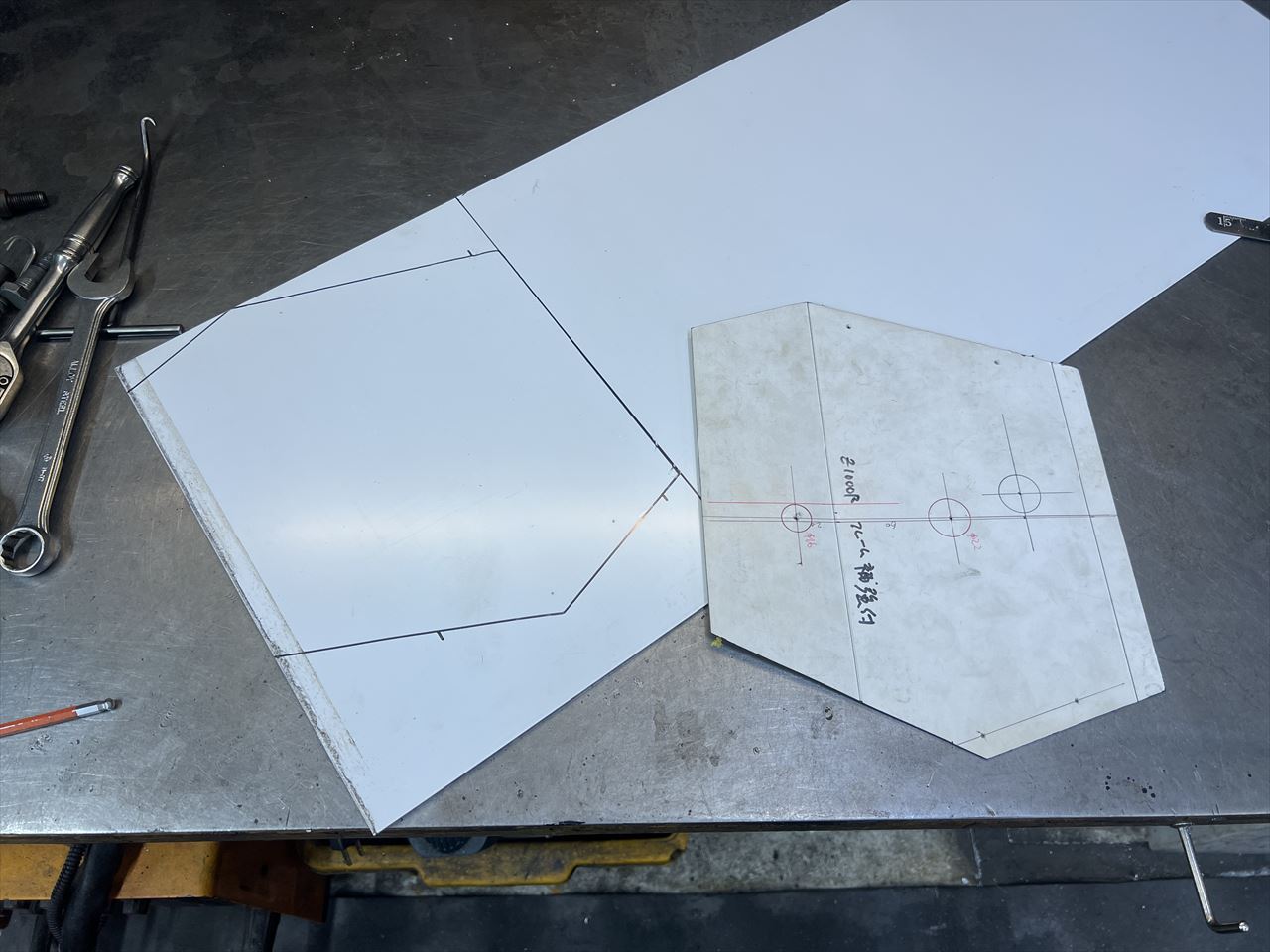

キャブの隔壁をジュラルミン板から製作します。

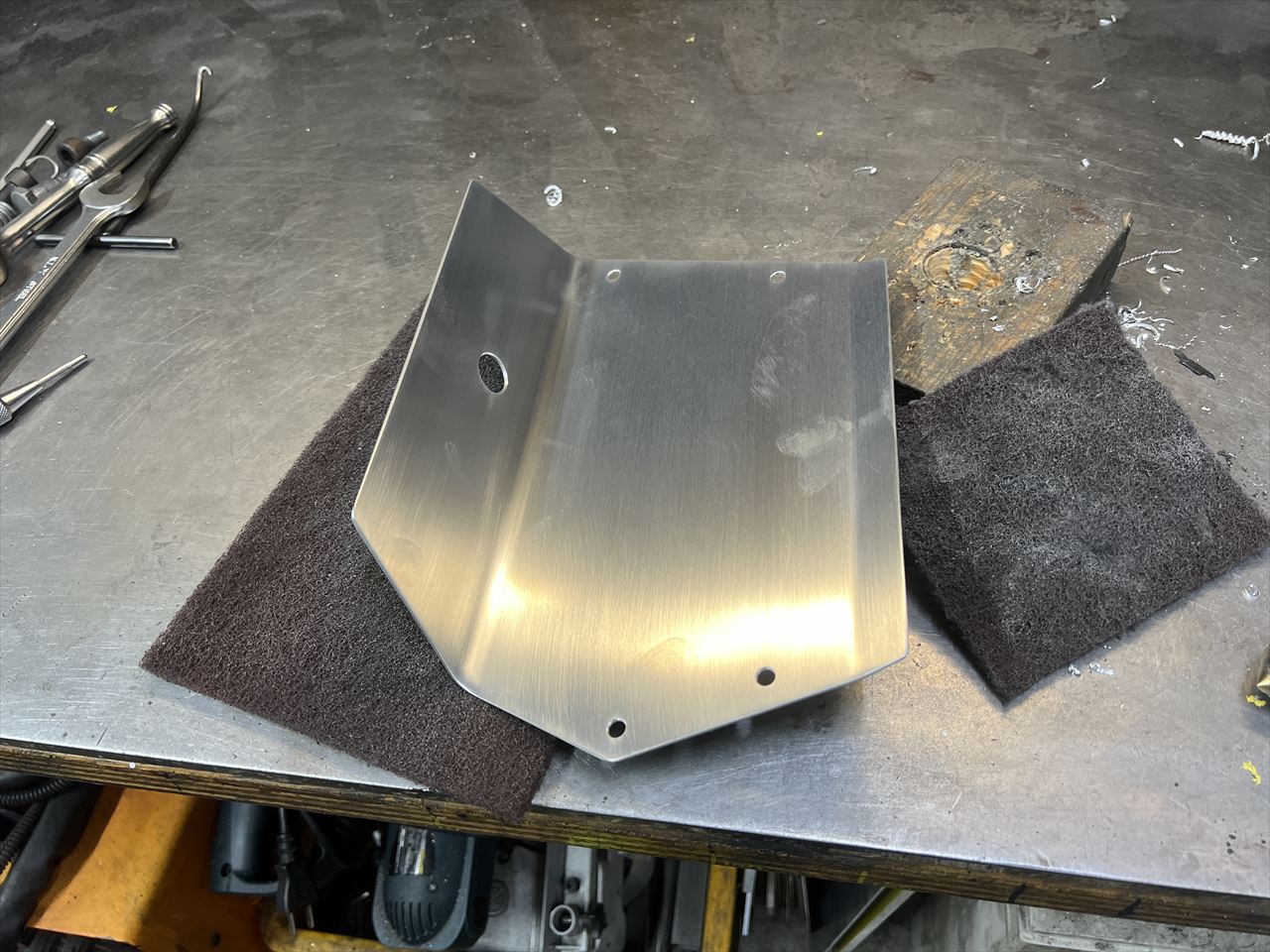

完成品するとこんな感じ。

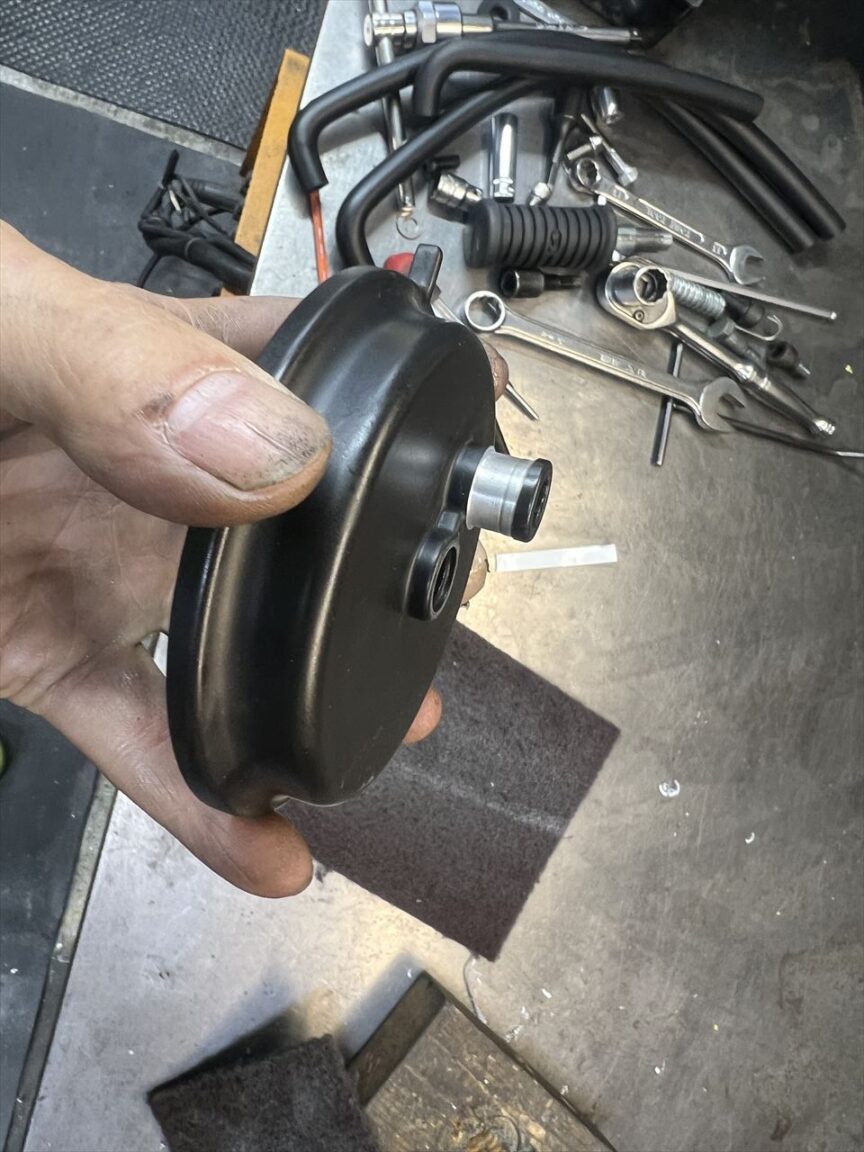

既存のブリーザーカバーのホース口に抜け止め加工を施します。

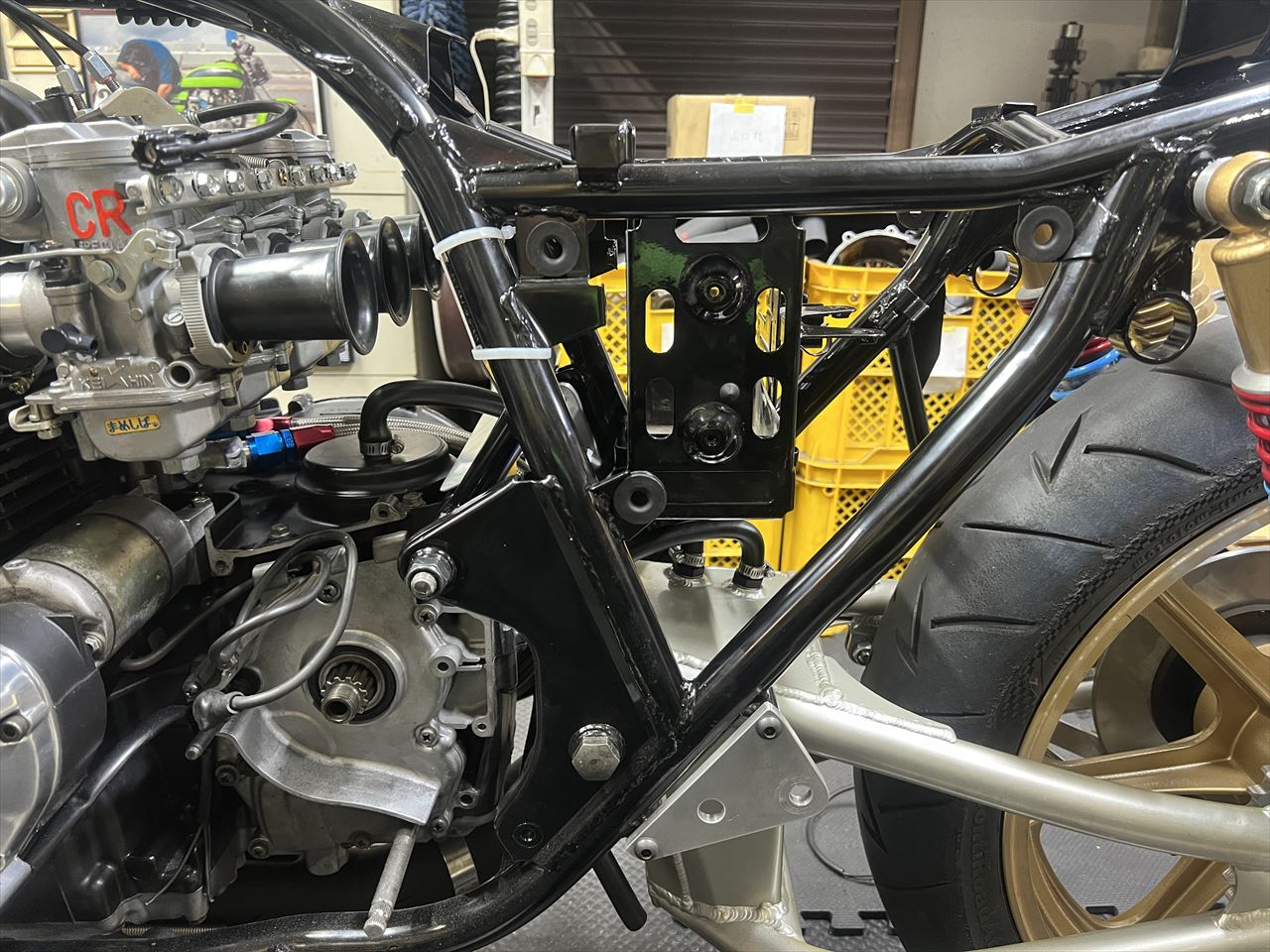

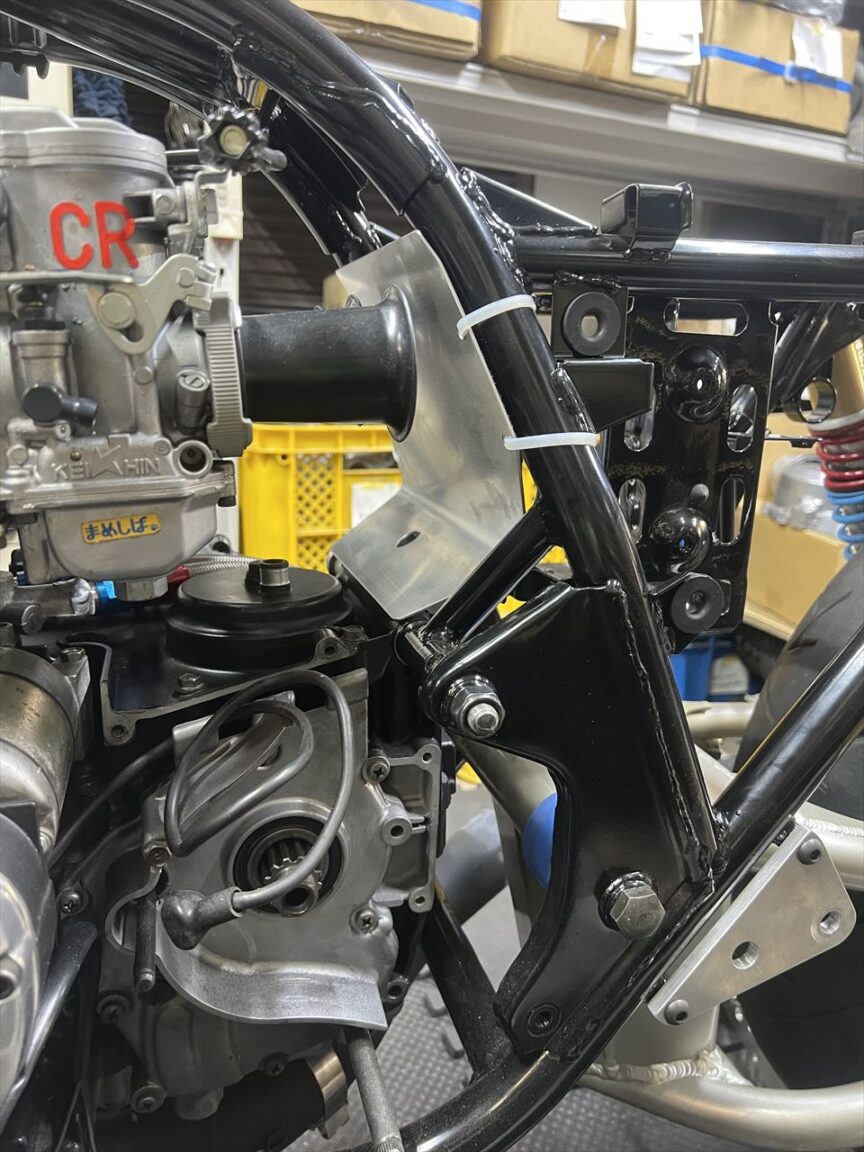

隔壁と加工したカバーを取り付けます。
ブリーザーホースを配管します。

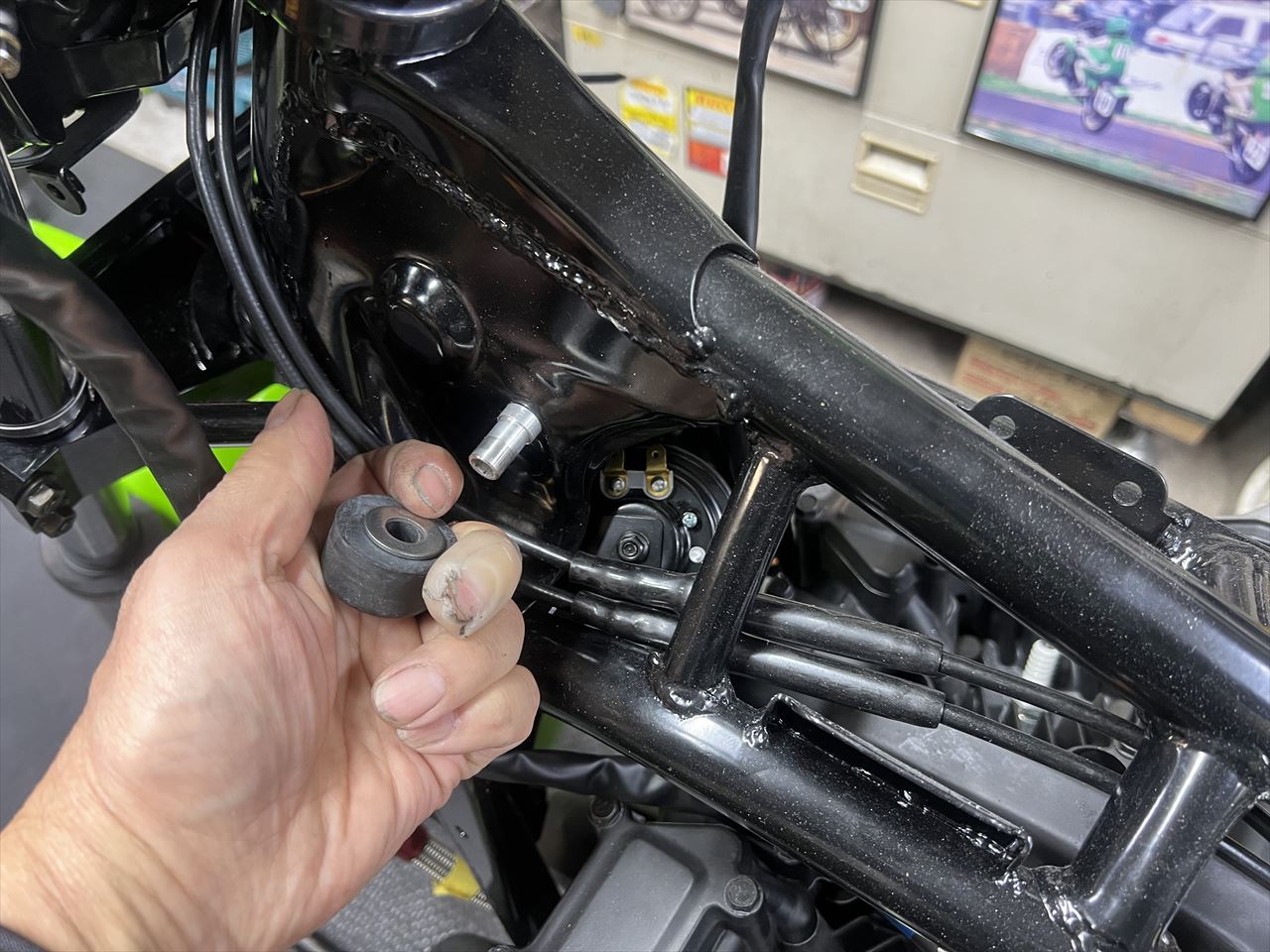

タンク上げはこんな感じ。前後ともマウントを2センチ上げてあります。

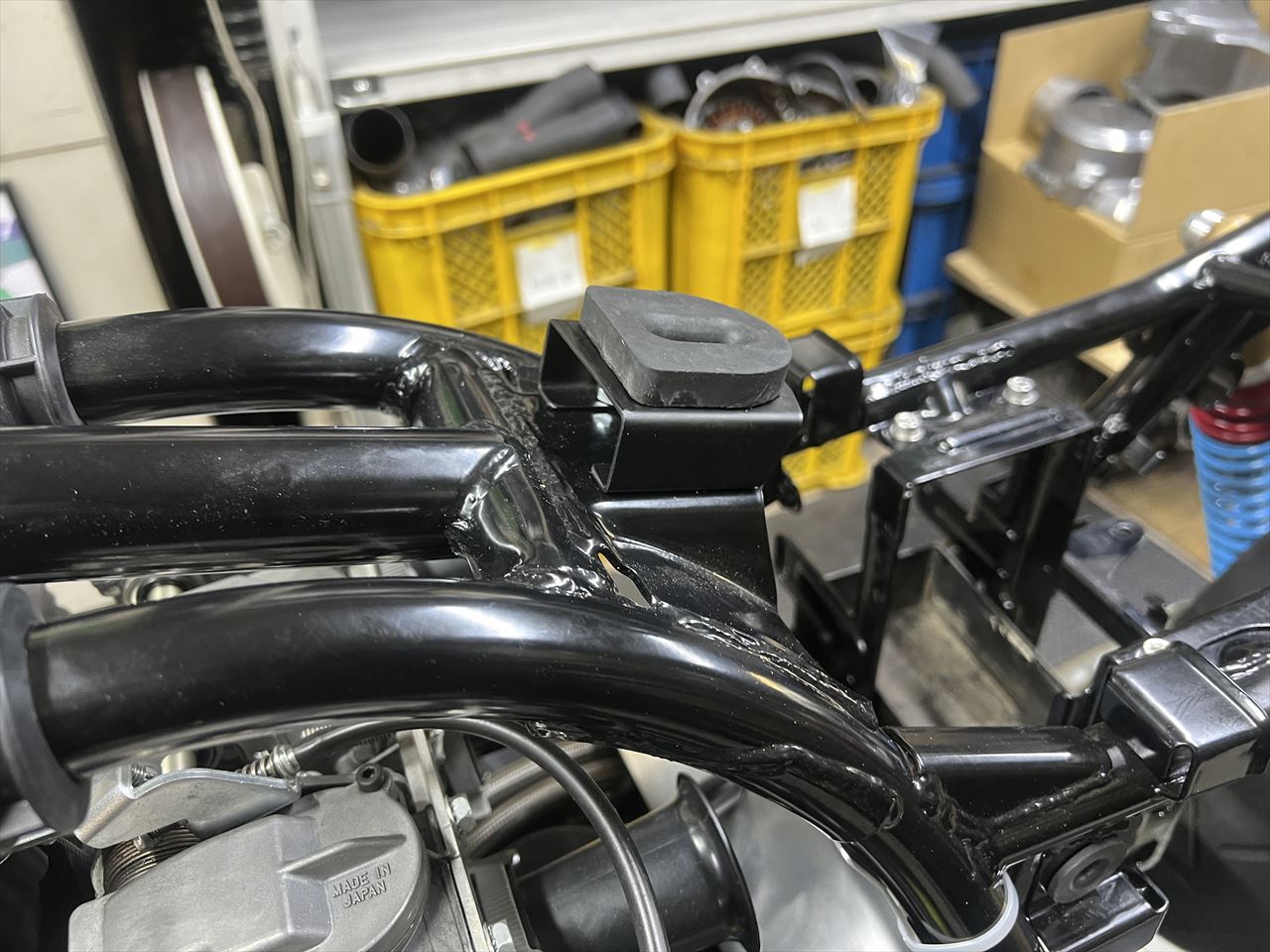

リヤはこんな感じ。

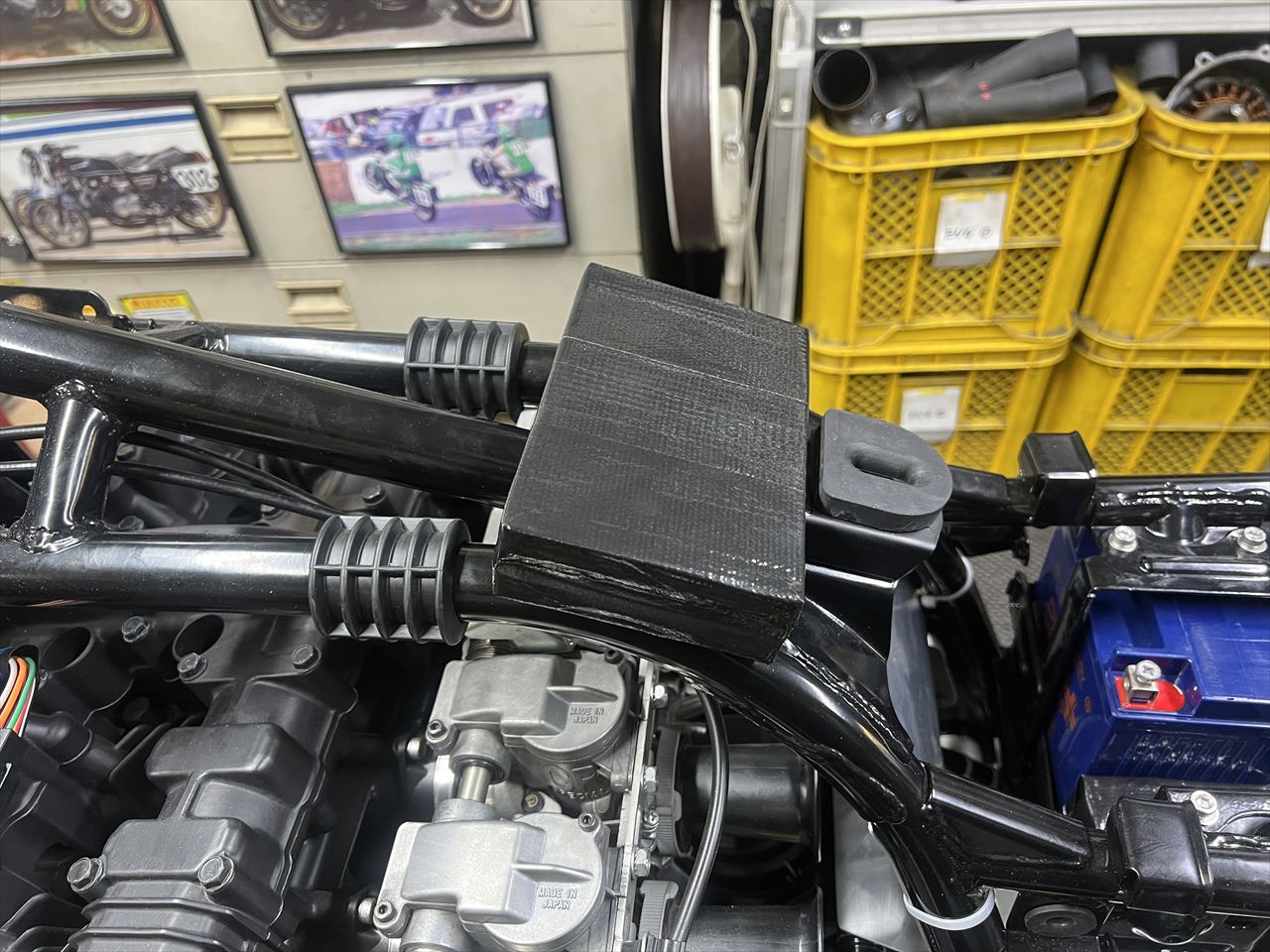

タンク重量を支えるためのスペーサーも仕込みます。

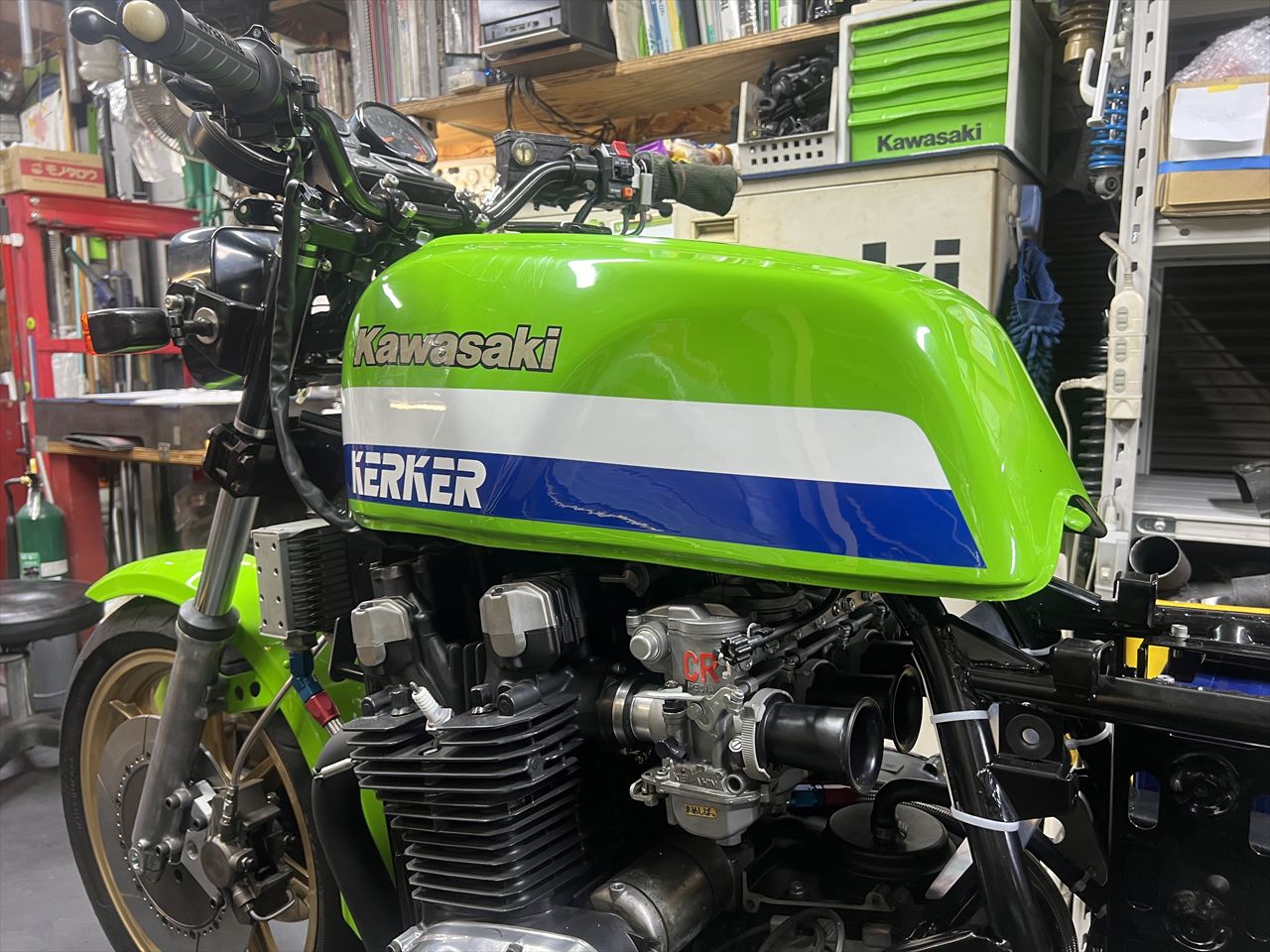

チェック用のタンクを付けて確認します。

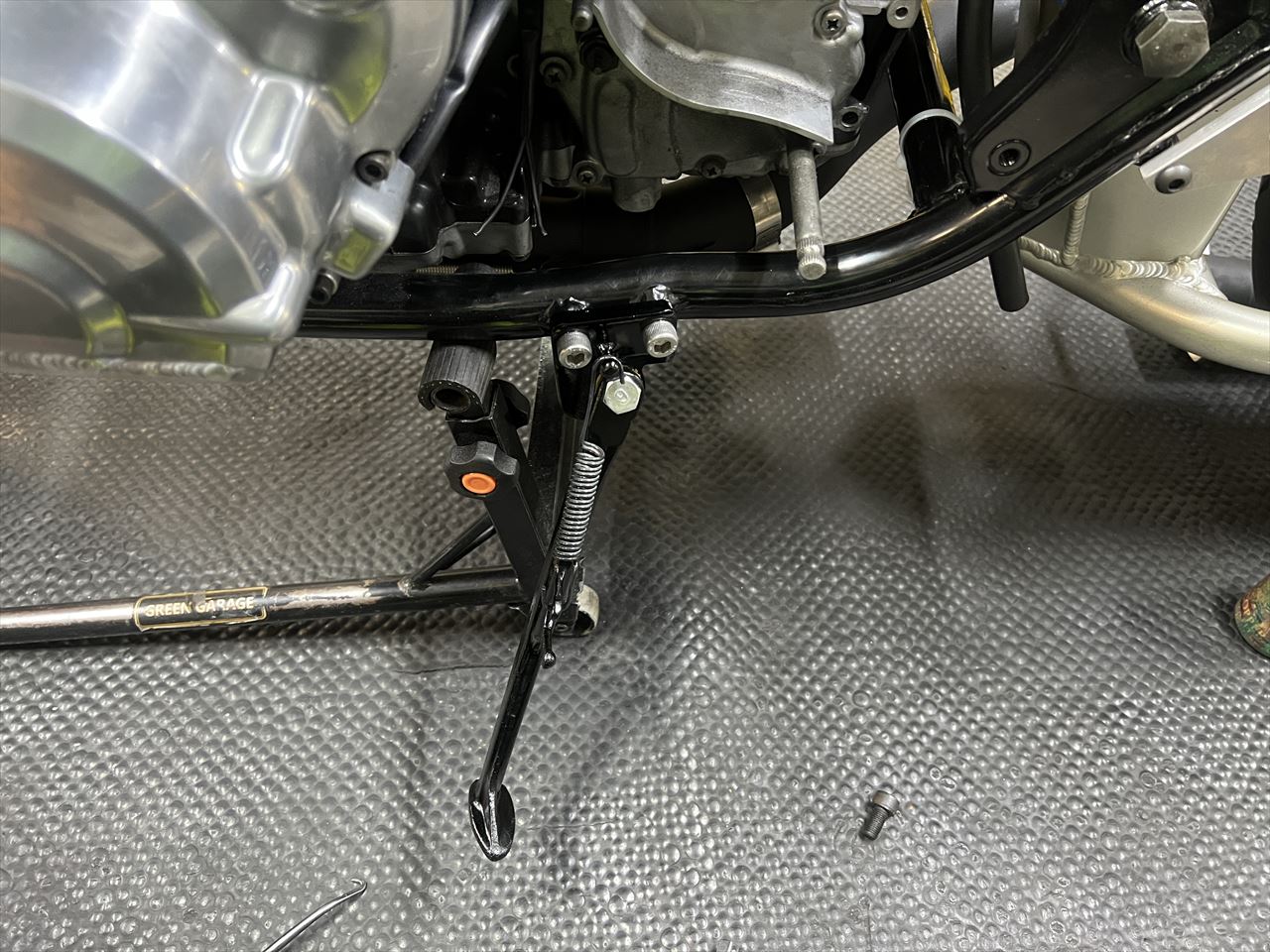

脱着式サイドスタンドを取り付けます。

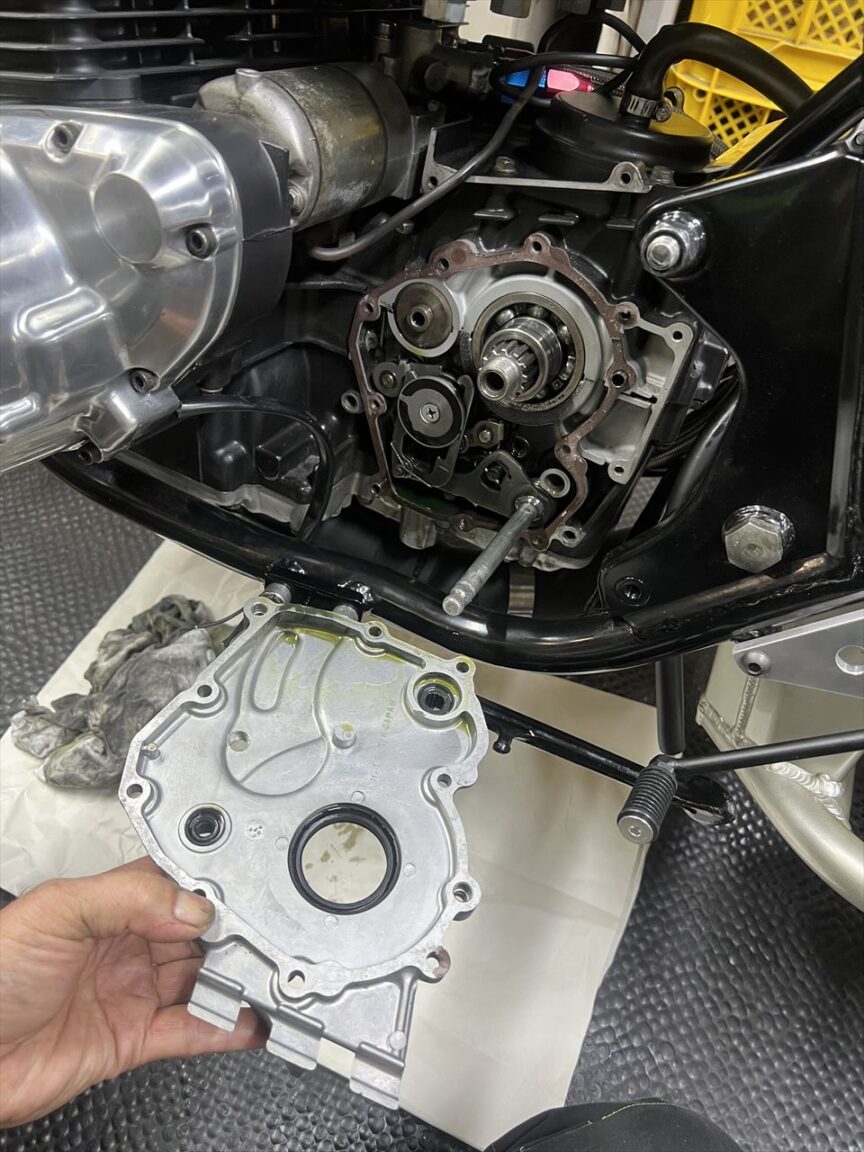

ミッションカバーを加工するので取り外します。

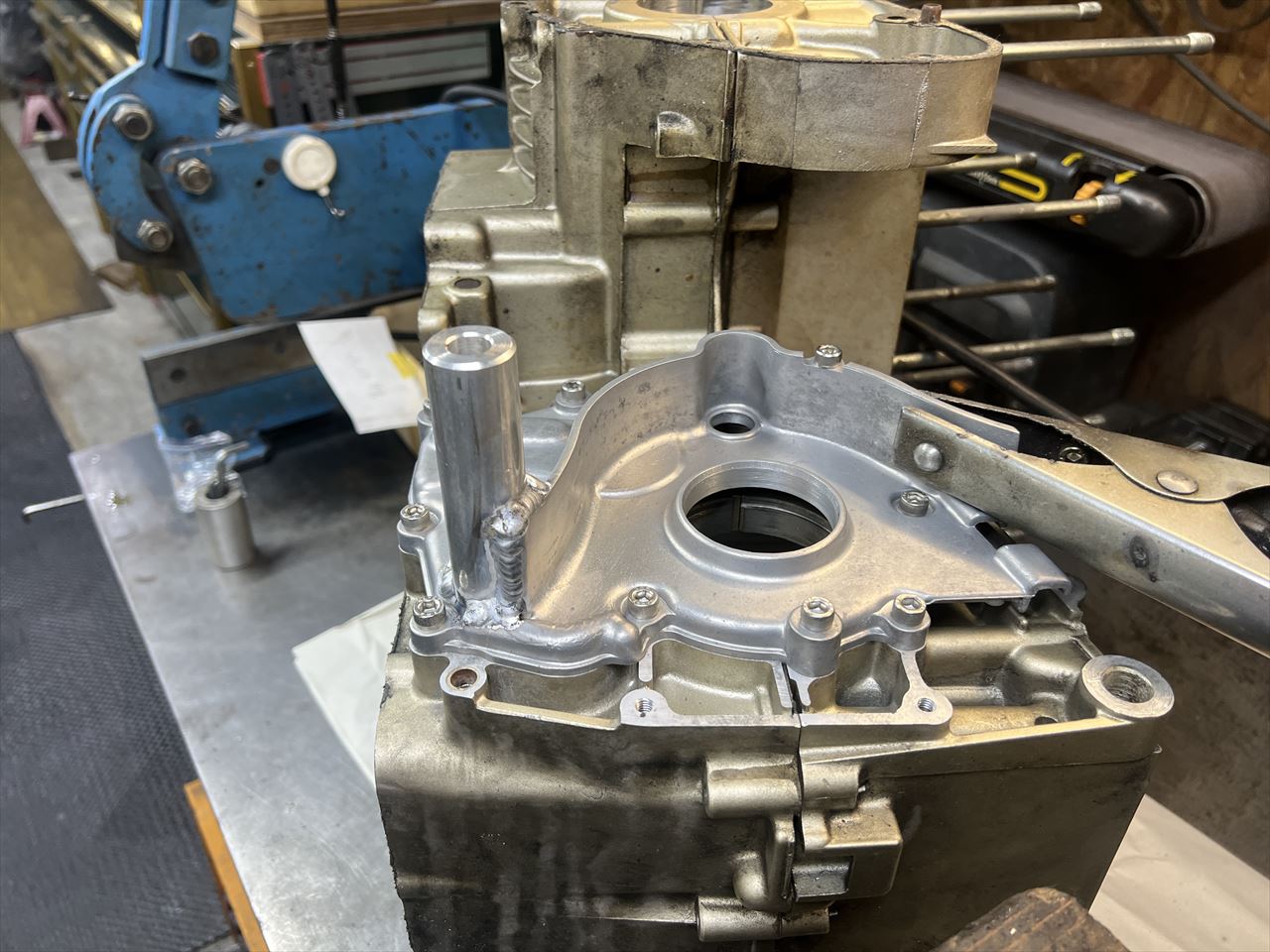

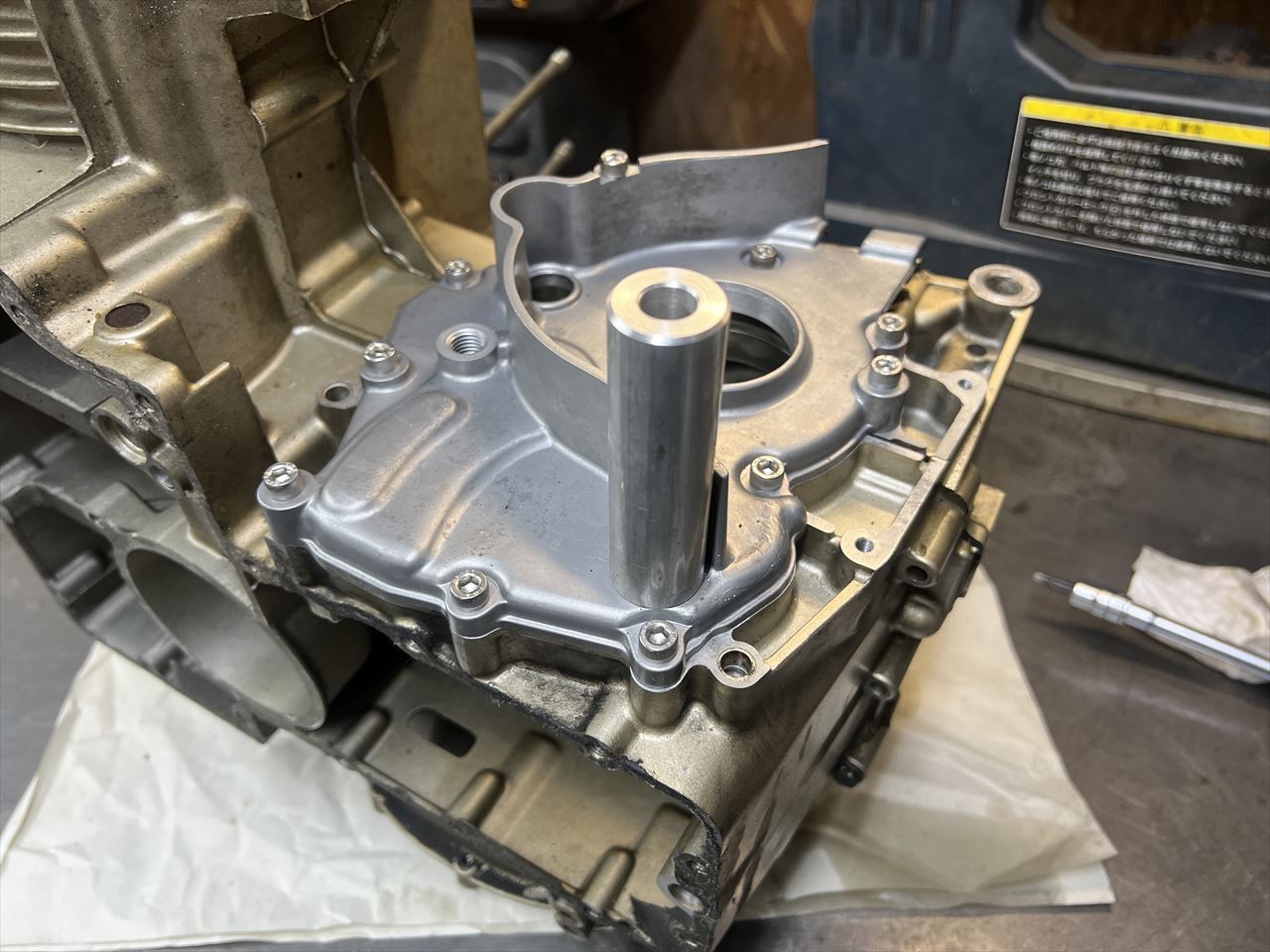

ダミーエンジンにカバーを取り付け、シフトガイドを溶接します。
溶接完了。
エンジンに取り付けます。

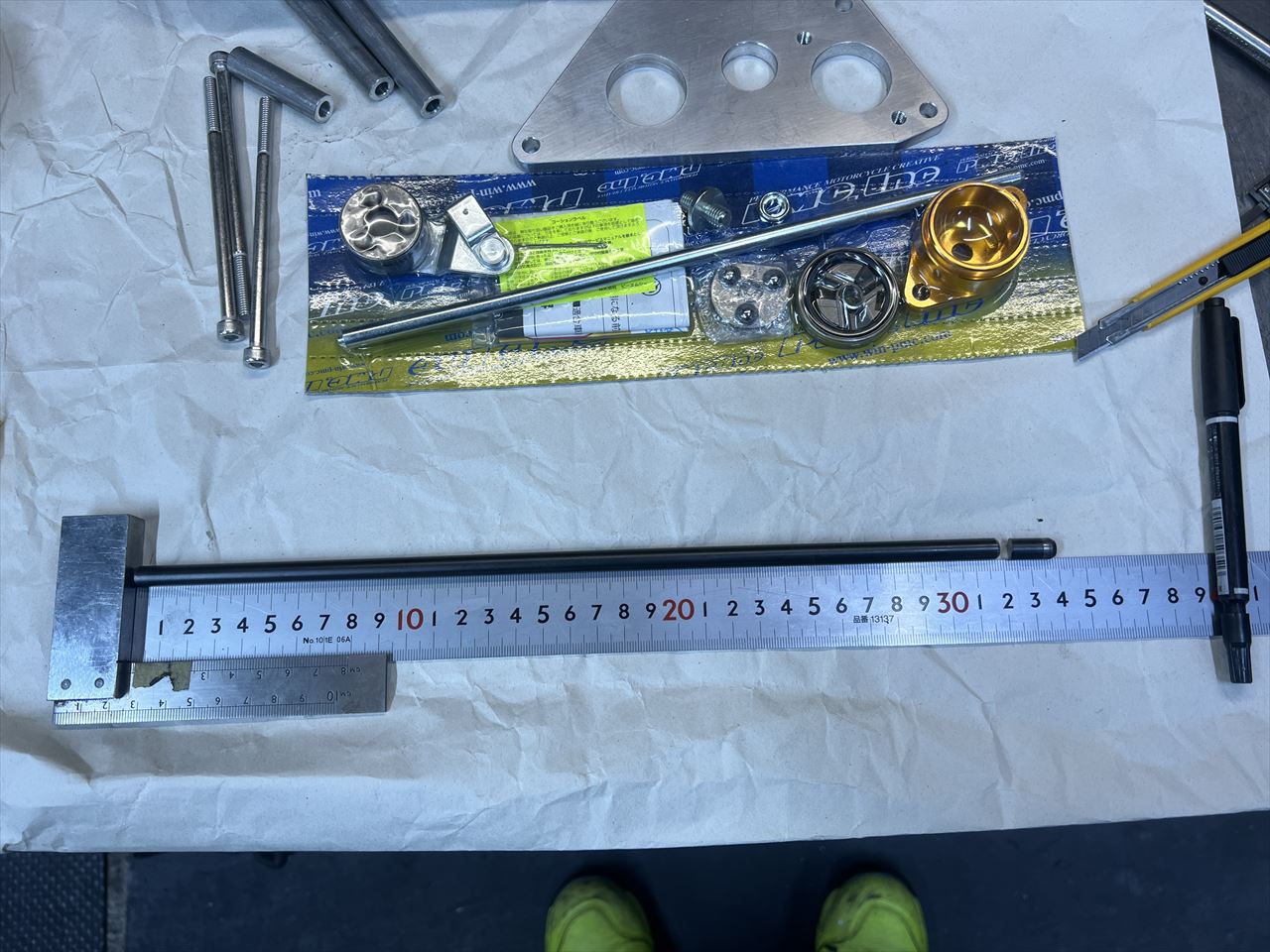

ワークスタイプクラッチレリーズの構成パーツはこちら。プッシュロッドは純正を少し短縮して使います。

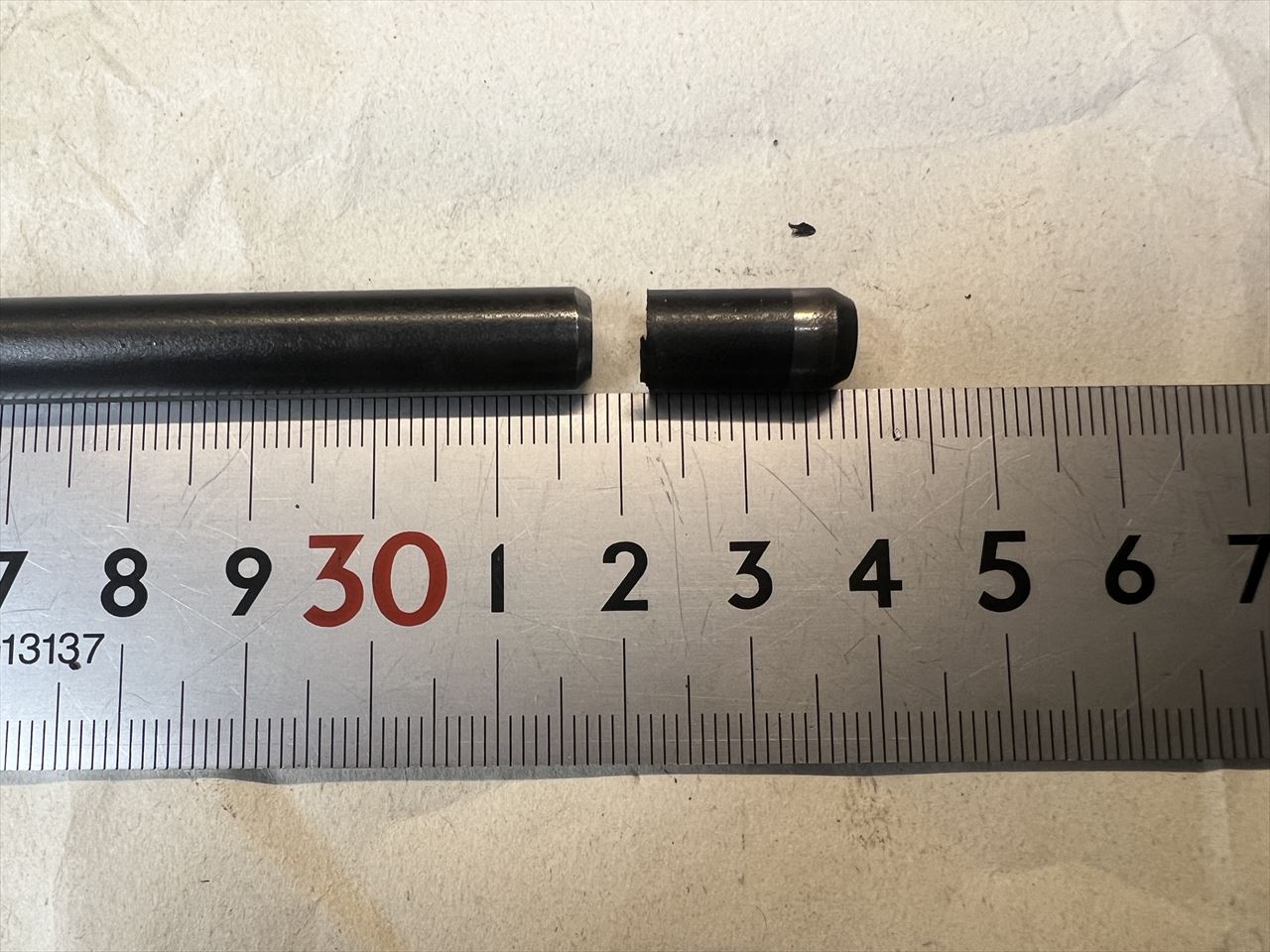

プッシュロッドをカットして端面を仕上げたところ。

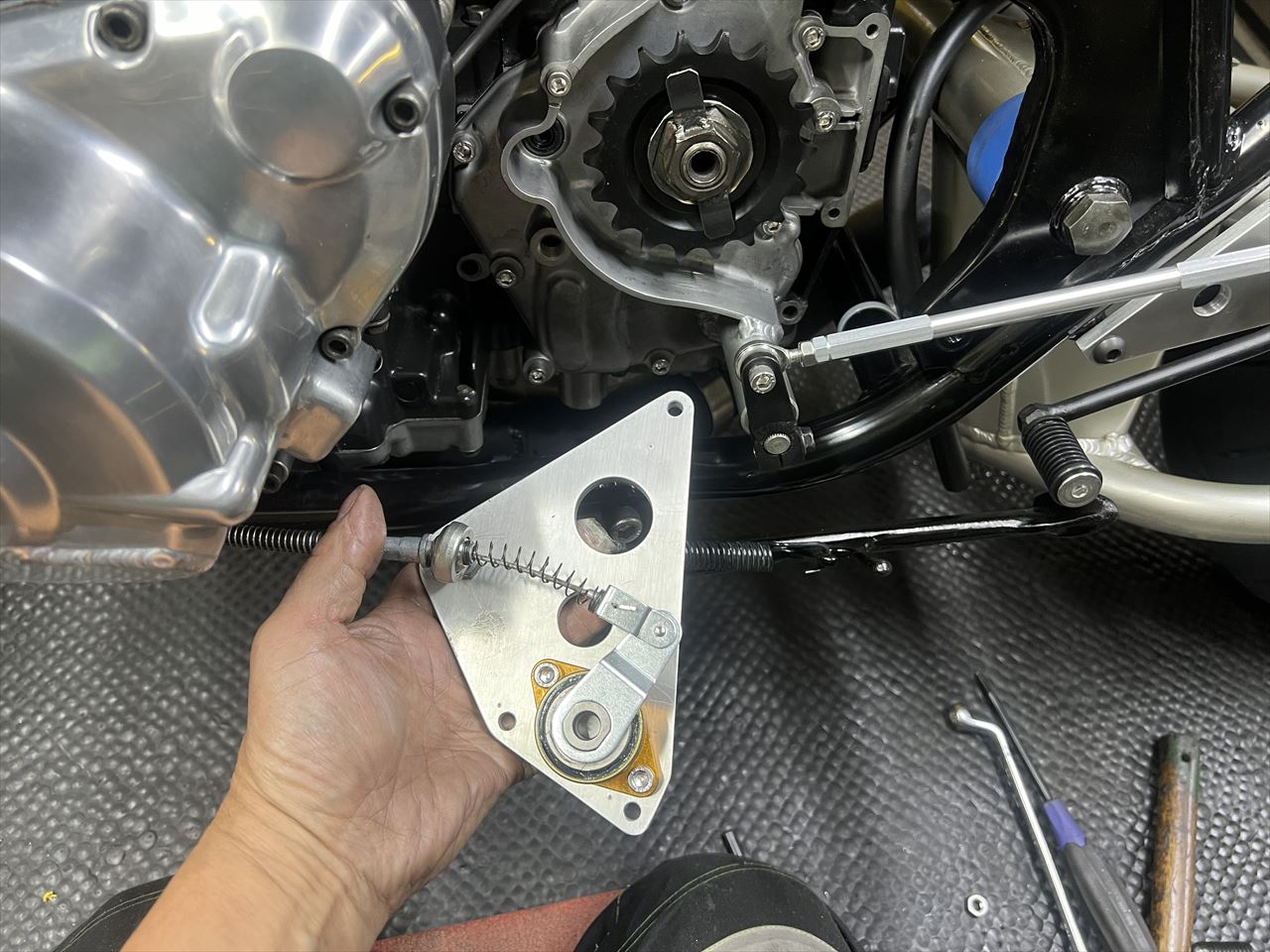

レリーズプレートを取り付けます。

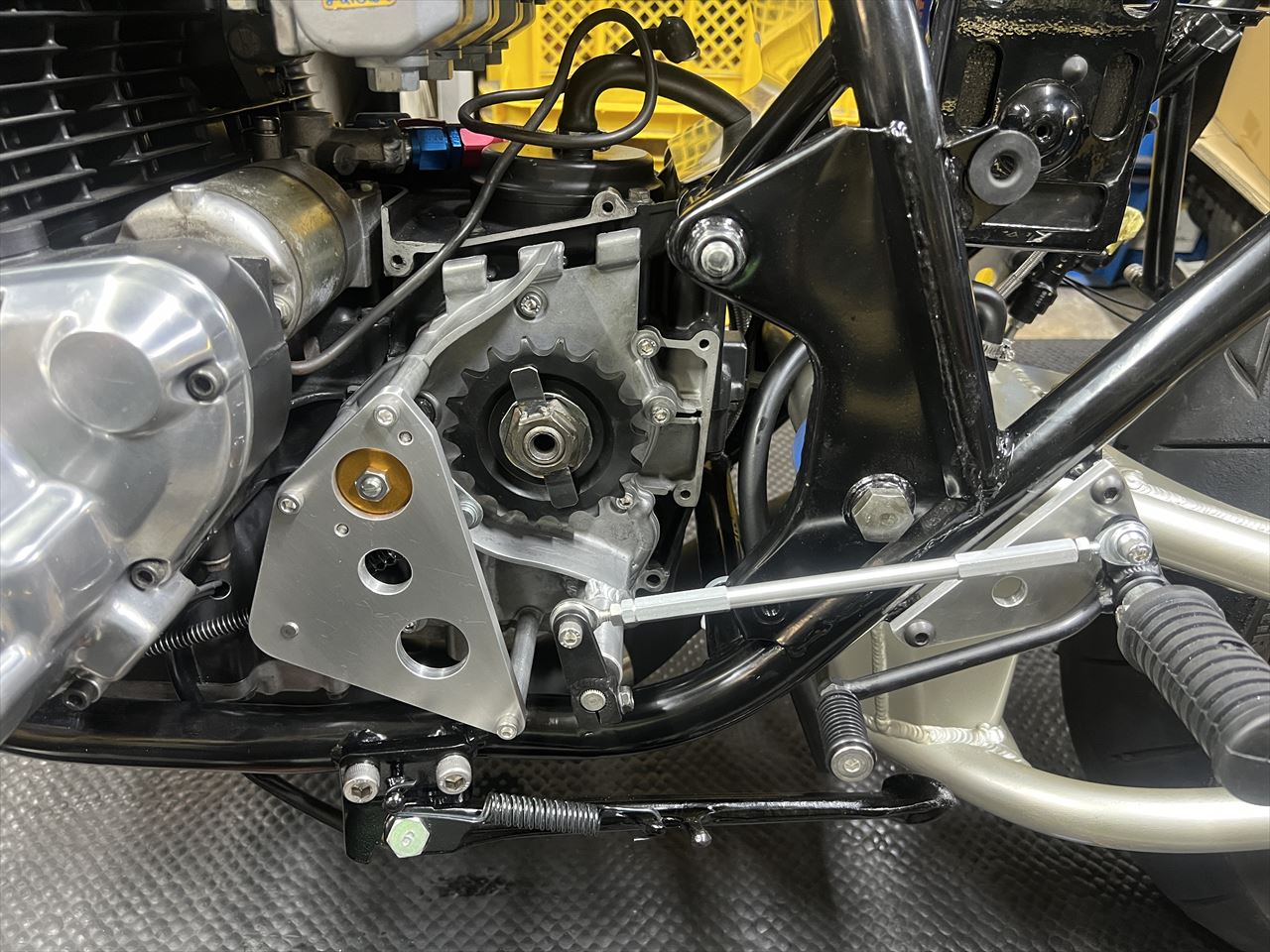

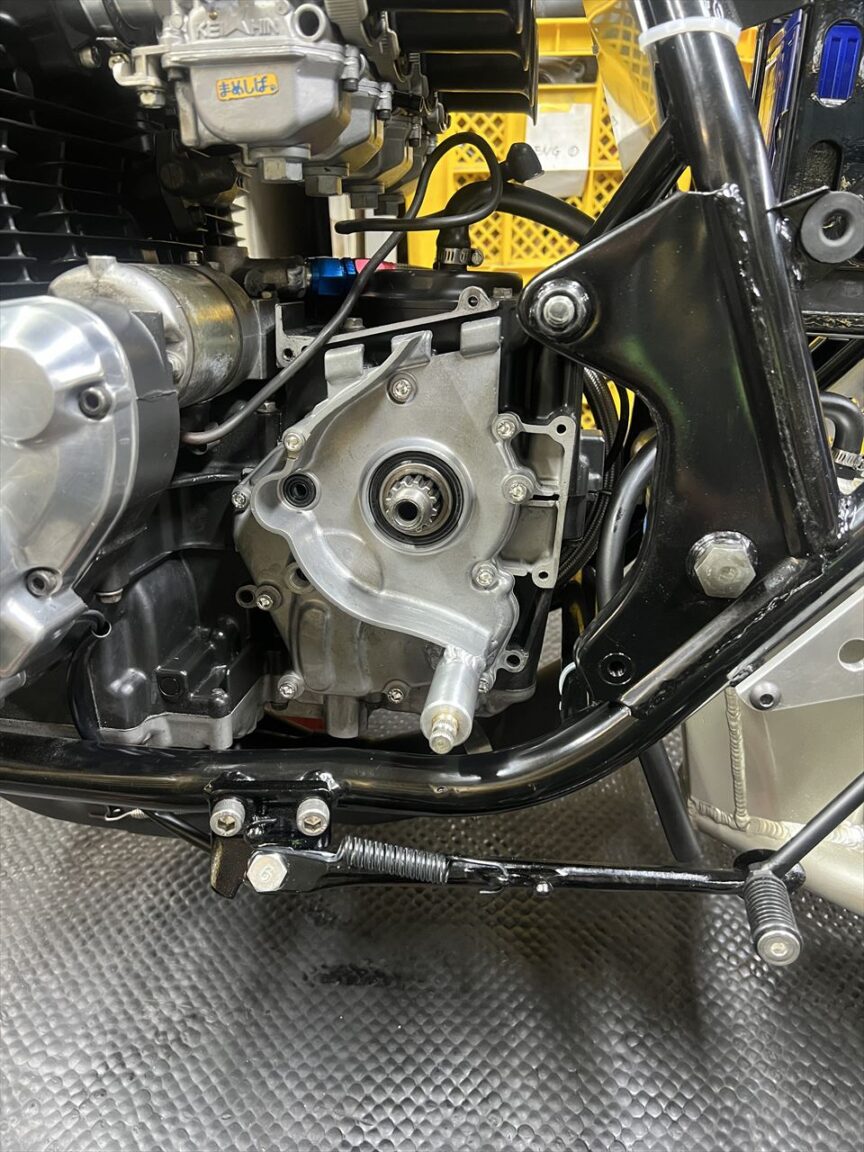

レリーズとチェンジリンク周り完成です。
