メインハーネスを交換します。素材はZ1000-R2純正新品で、角メーター用なので丸メーター用に改造します。合わせて前半はいつものようにスリム化し、その他にもちょっとした定番の変更を加えます。今回は同様の加工をまとめて3台分行います。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0475_R.jpg?resize=525%2C394&ssl=1)
前半の被覆を一旦剥がし、同じような配線の分量で2分割します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0476_R.jpg?resize=525%2C394&ssl=1)

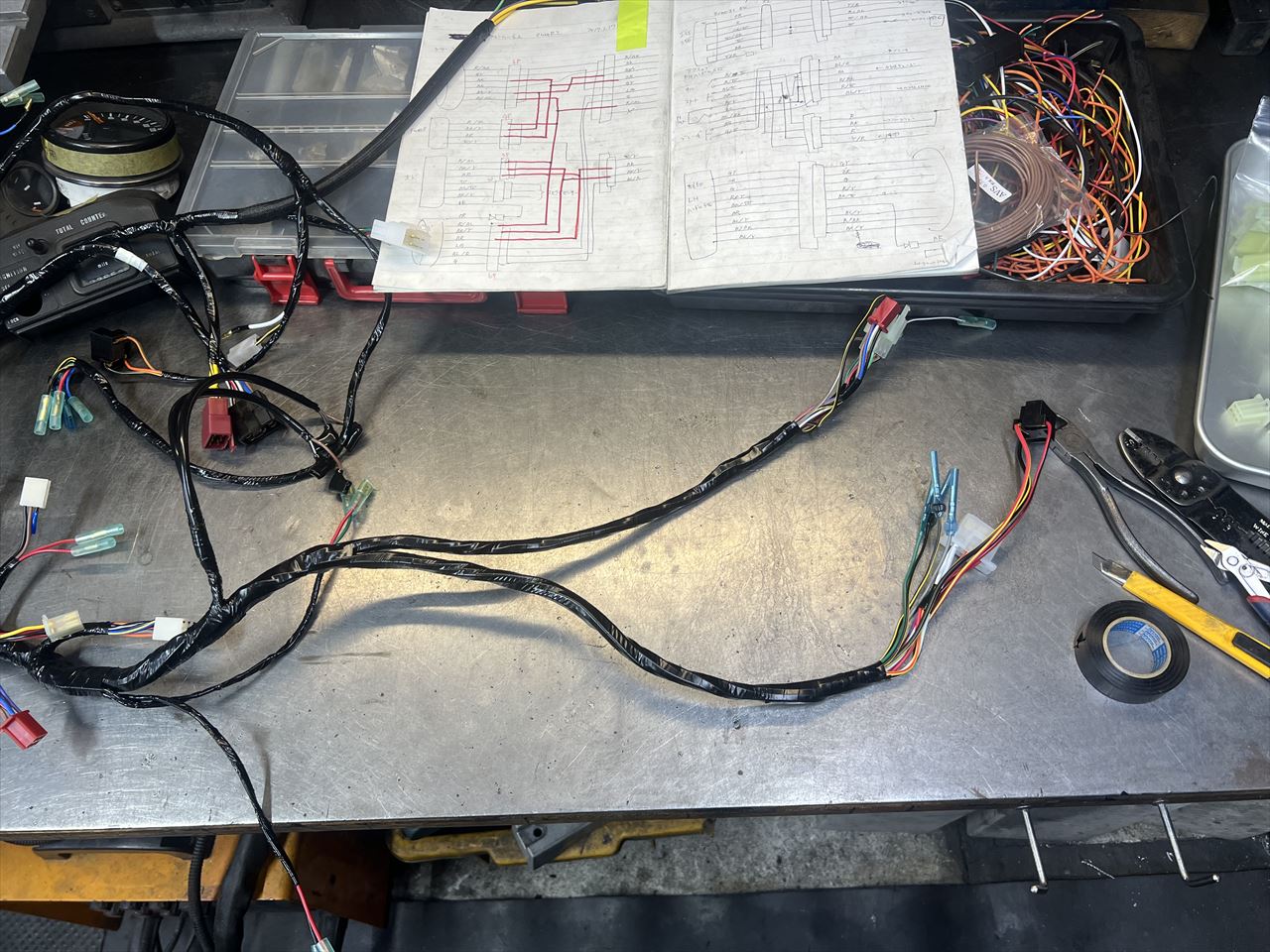

ハーネステープでとじます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0477_R.jpg?resize=525%2C394&ssl=1)
既存のメーターカプラーを分解します。角メーターは6ピンと4ピンのカプラー1個づつですが、丸メーター系は合計4個のメーターに繋がります。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0478_R.jpg?resize=525%2C394&ssl=1)

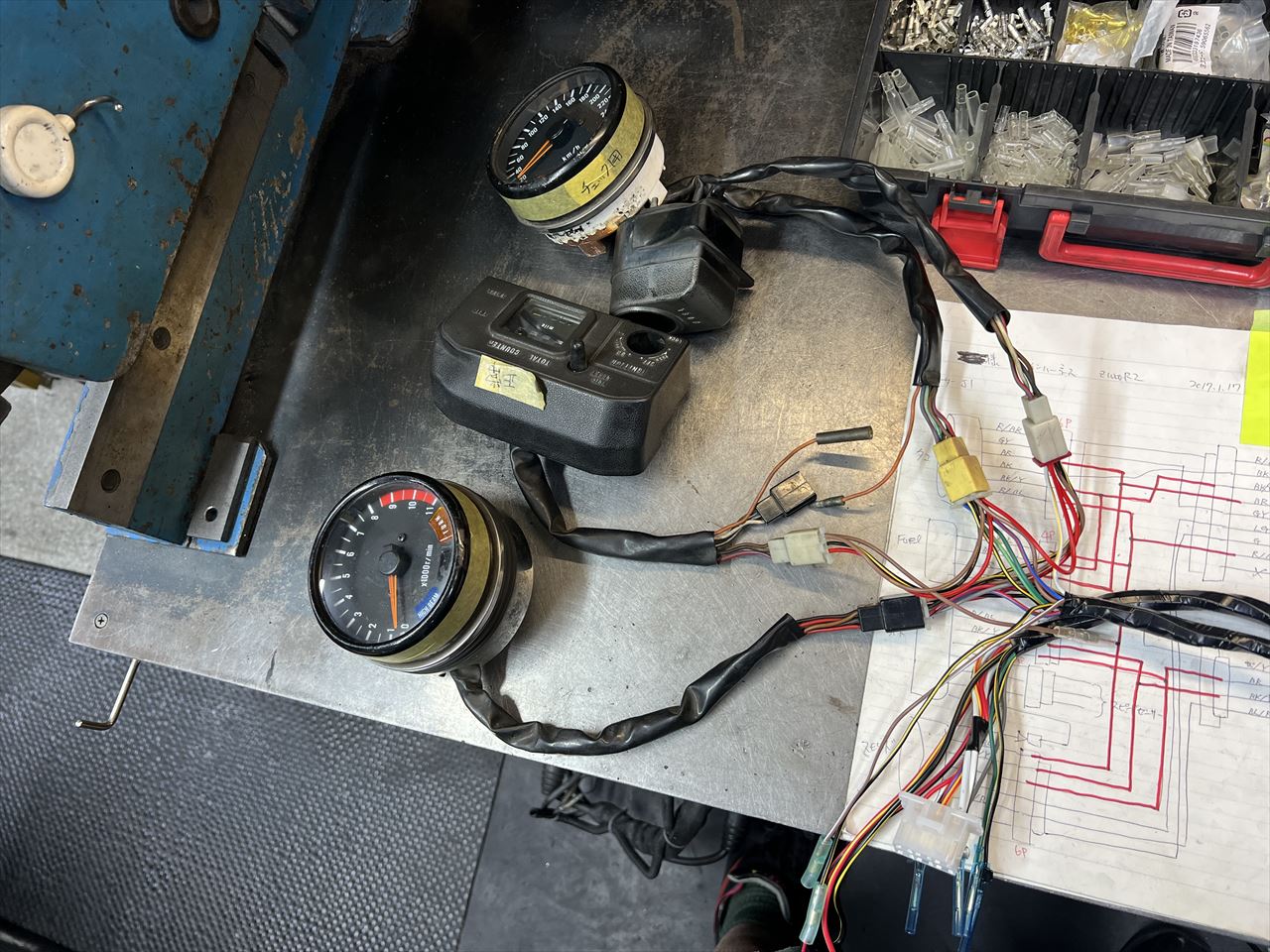

丸メーター系の4個のメーターに合わせて配線を改造するとこんな感じ。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0483_R.jpg?resize=525%2C394&ssl=1)

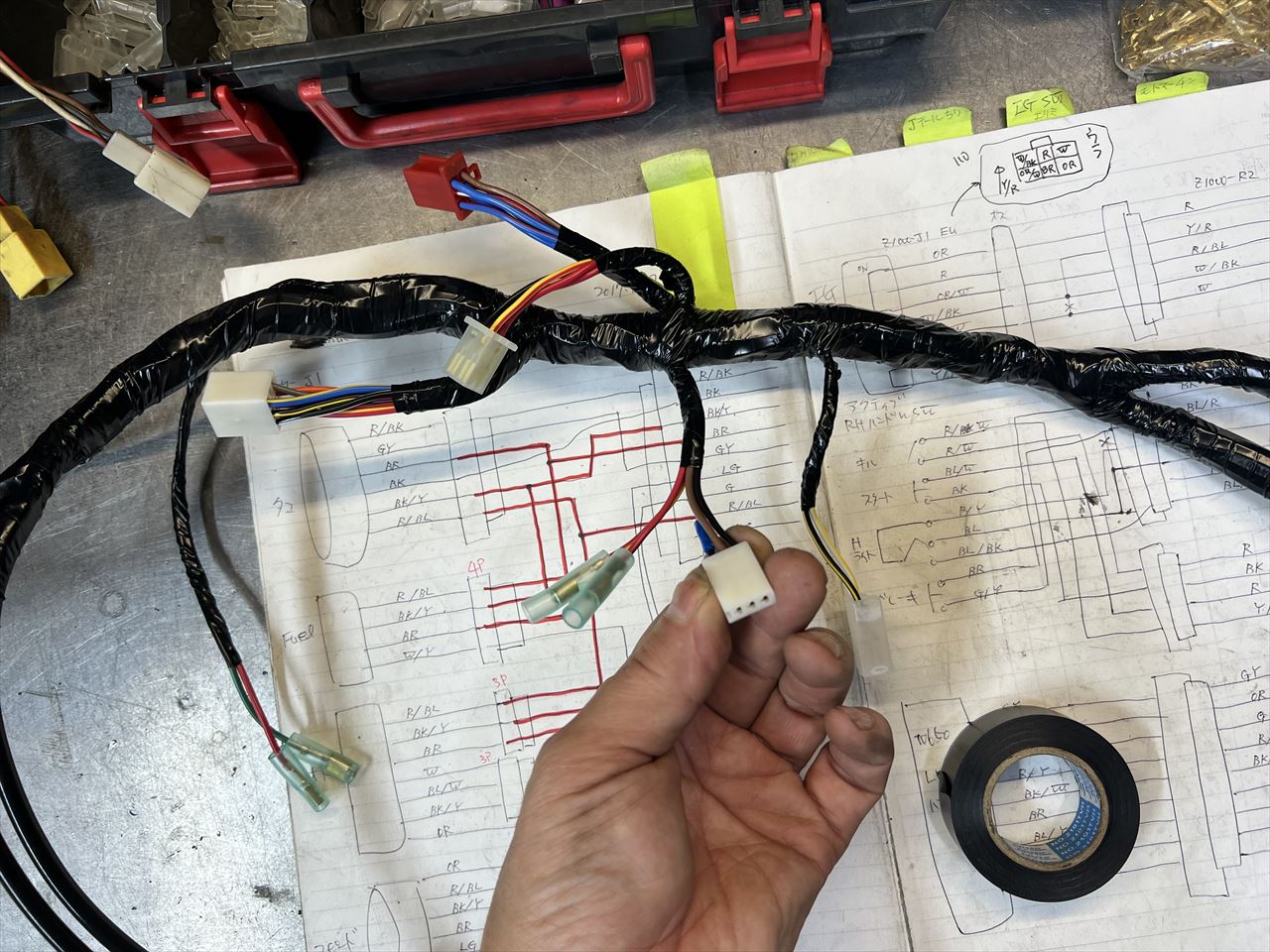

その他の改造はこちら。クラッチレバーを握らないとエンジンが掛からない、スターターロックアウトスイッチの回路をキャンセルします。場所はハーネス中央辺りの子の端子です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0484_R.jpg?resize=525%2C394&ssl=1)

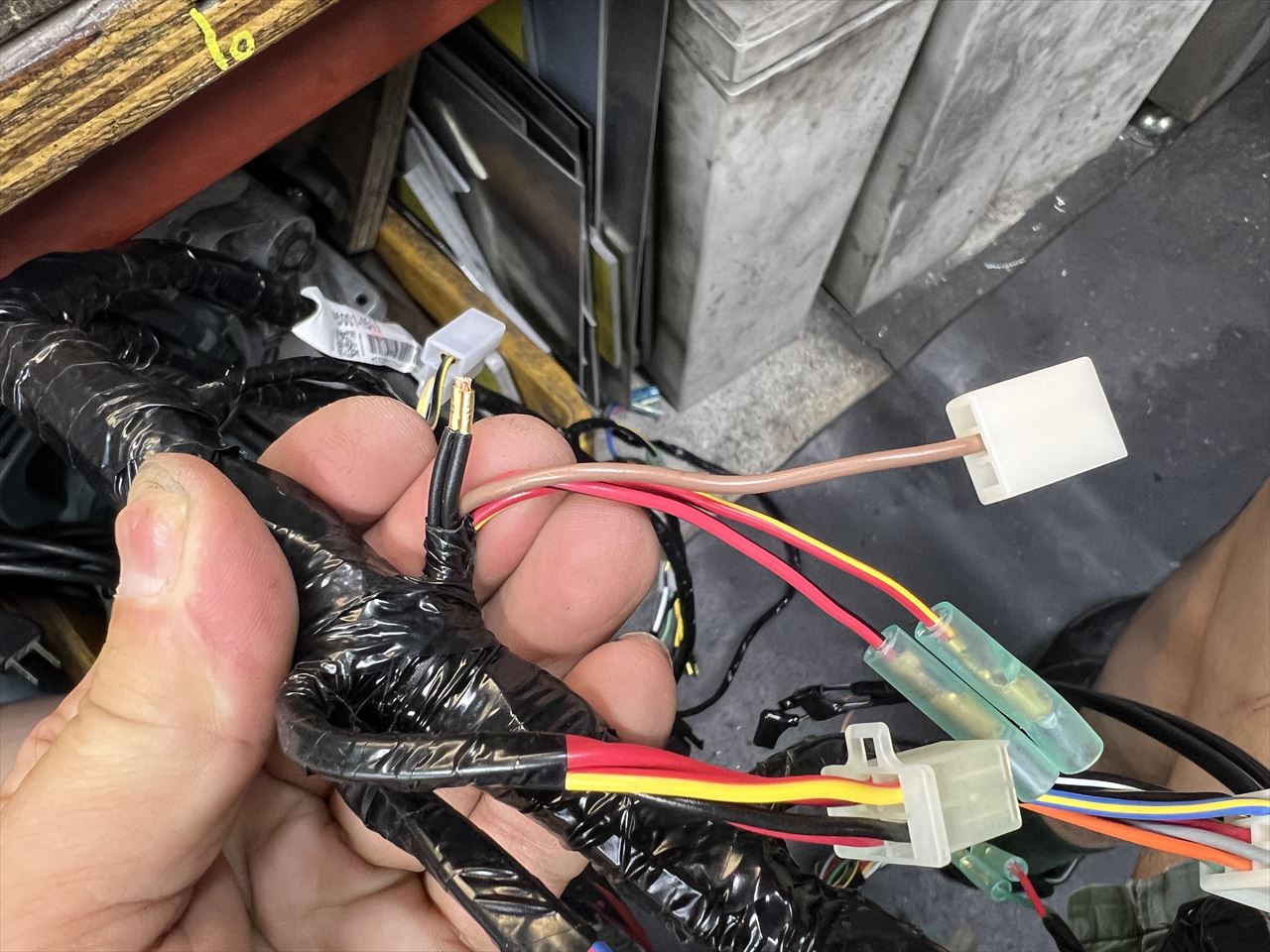

3ピンカプラーから黒線2本を抜き、短絡させます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0486_R.jpg?resize=525%2C394&ssl=1)

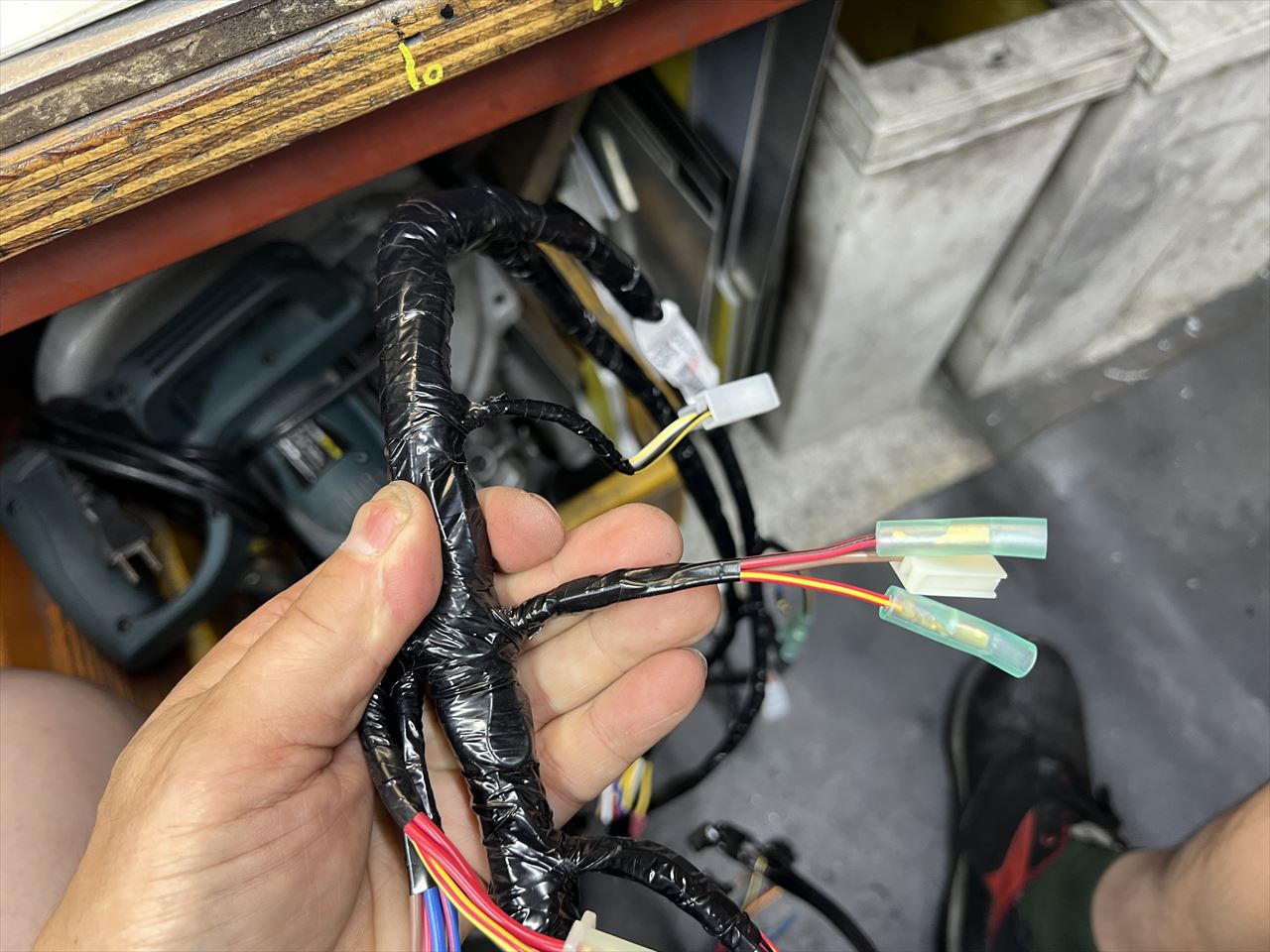

テープで巻いて絶縁します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0487_R.jpg?resize=525%2C394&ssl=1)

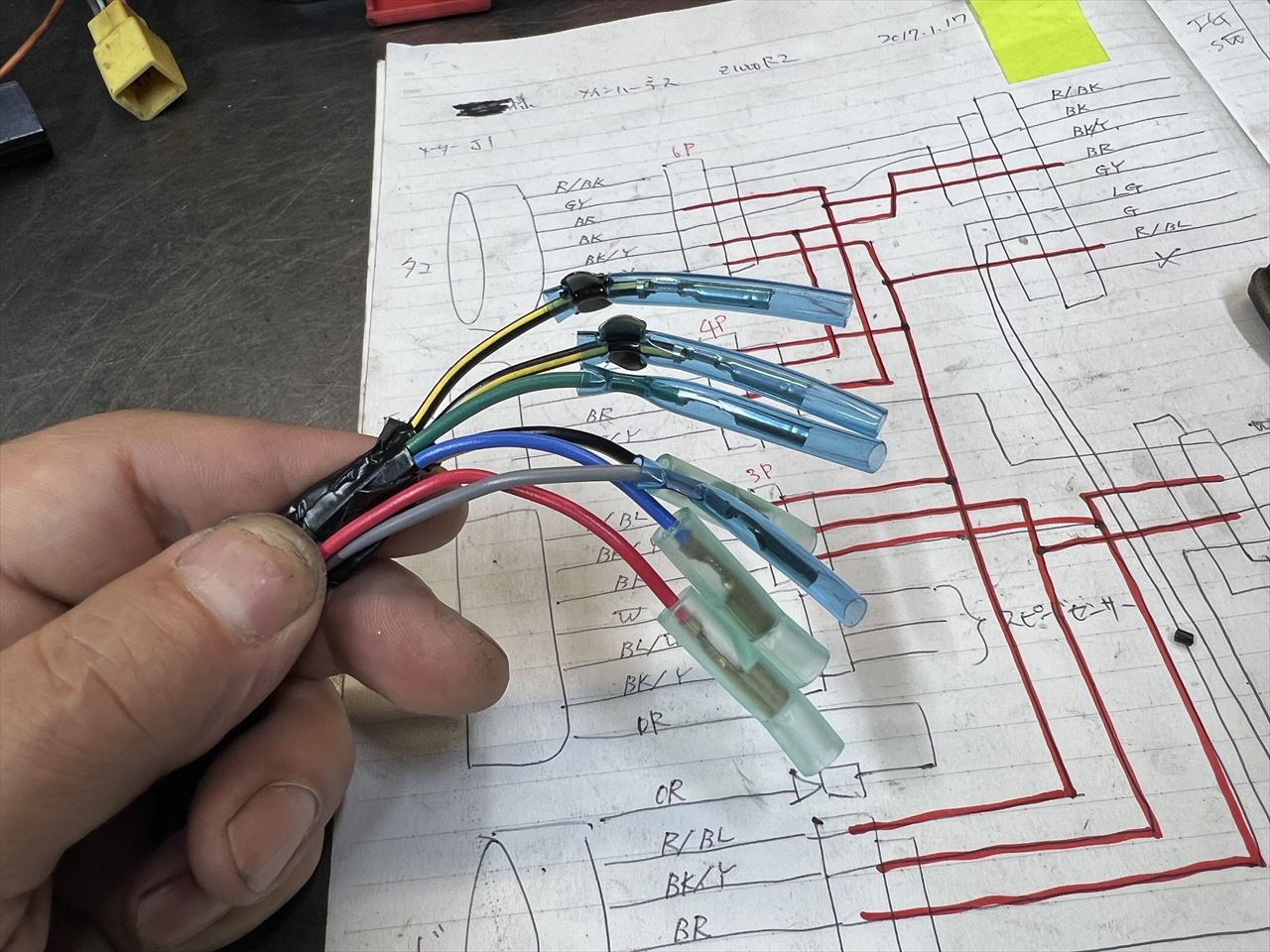

続いてウインカー端子はカワサキ独自の細型なので、汎用サイズのギボシに交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0488_R.jpg?resize=525%2C394&ssl=1)
交換後はこちら。社外ウインカーなどはこちらの端子の方が便利です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0490_R.jpg?resize=525%2C394&ssl=1)

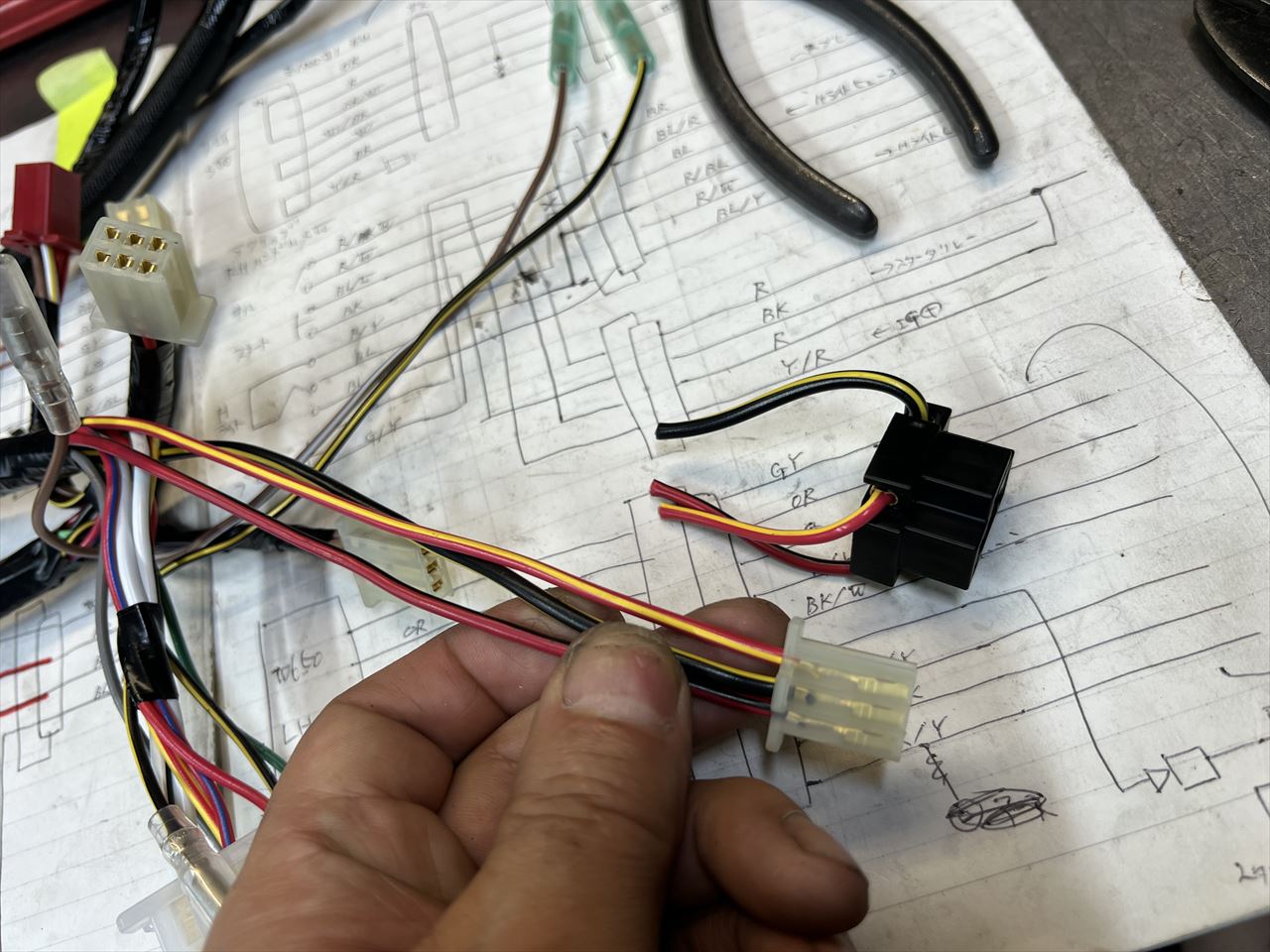

ヘッドライトリレーを付けるので、H4バルブカプラーは小型化します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0492_R.jpg?resize=525%2C394&ssl=1)

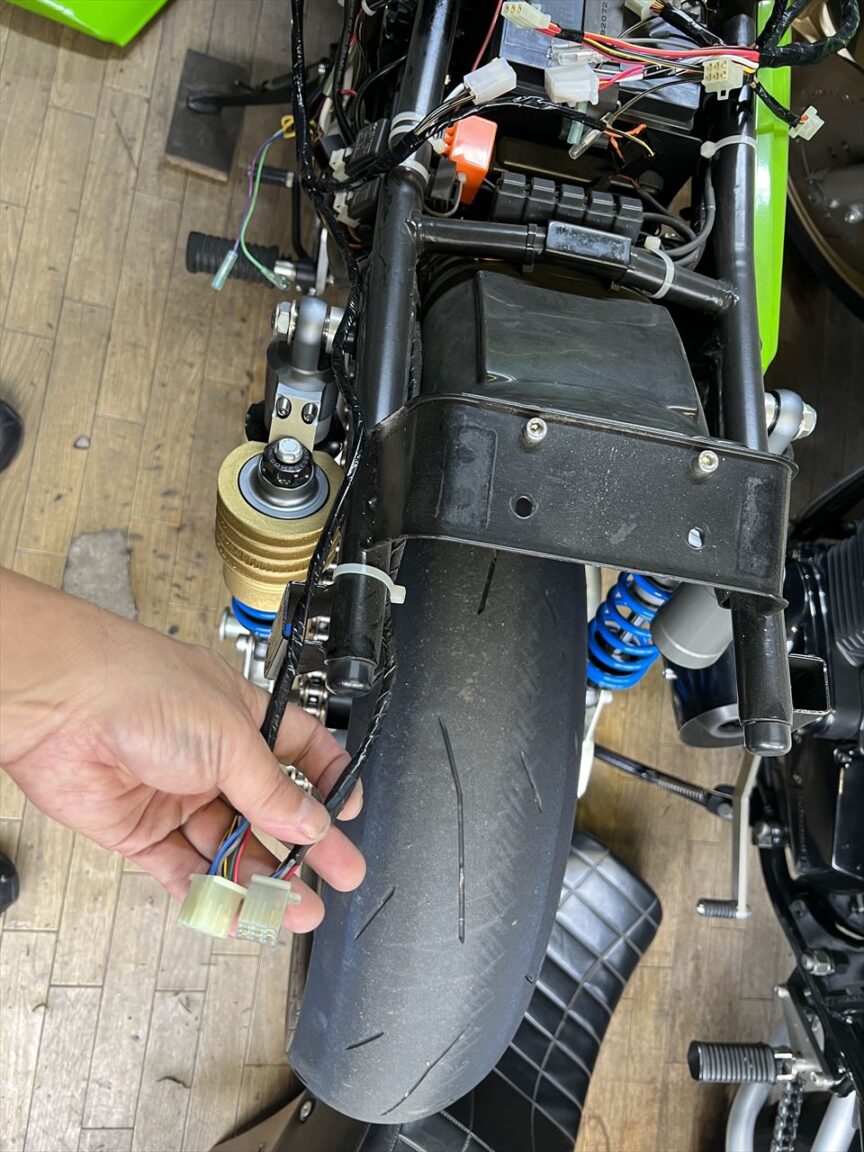

テール周りはまるごと外れるようになるので、シートレール端のところを9ピンカプラーにします。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0493_R.jpg?resize=525%2C700&ssl=1)

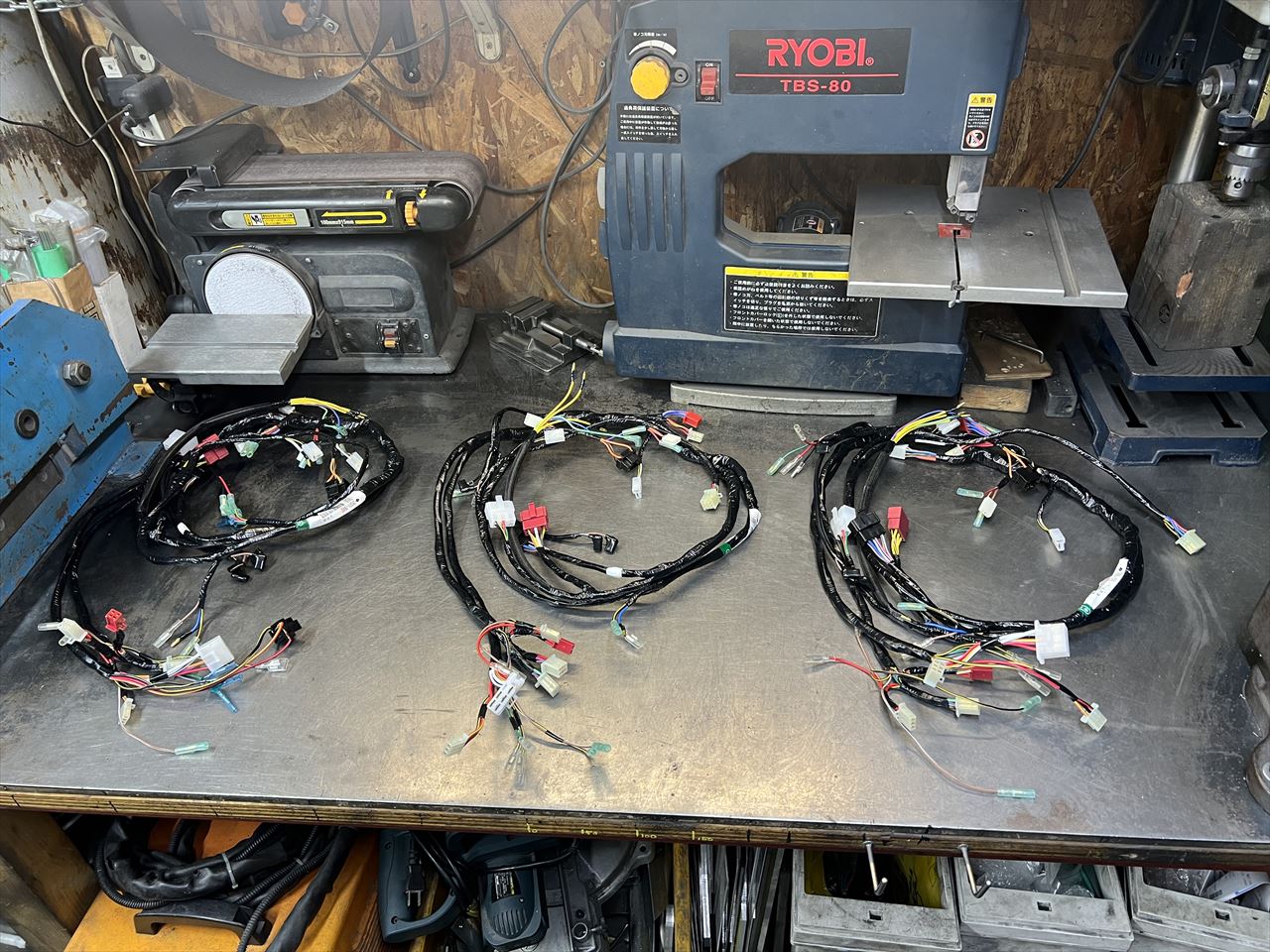

改造メインハーネス3台分ほぼ完成です。あとは現車ごとに、そのイグニッションスイッチに合わせて改造すればOKです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0494_R.jpg?resize=525%2C394&ssl=1)
続いて改造してオールペンしたタンクに子部品を取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0498_R.jpg?resize=525%2C394&ssl=1)

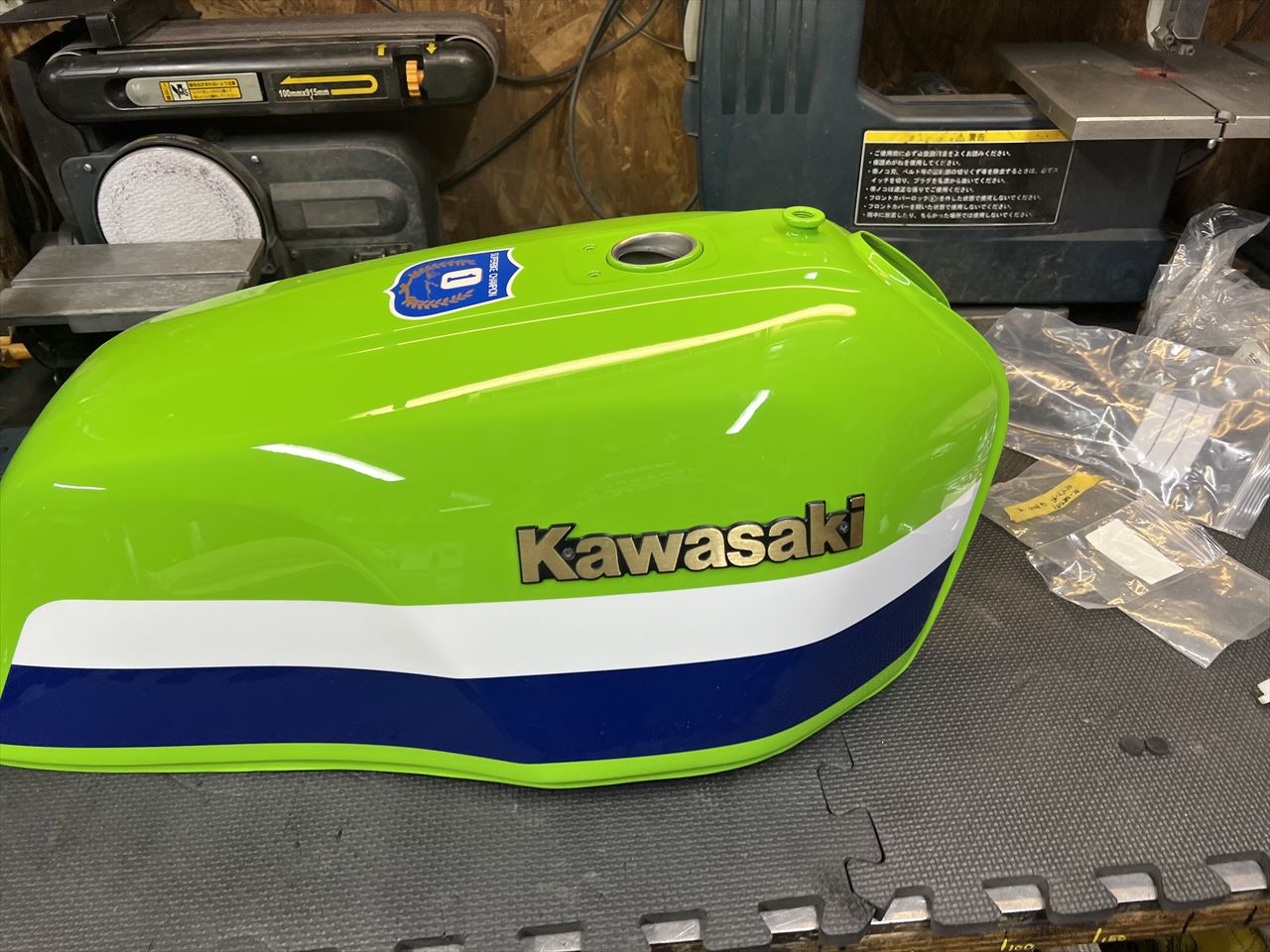

エンブレムを取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0499_R.jpg?resize=525%2C394&ssl=1)

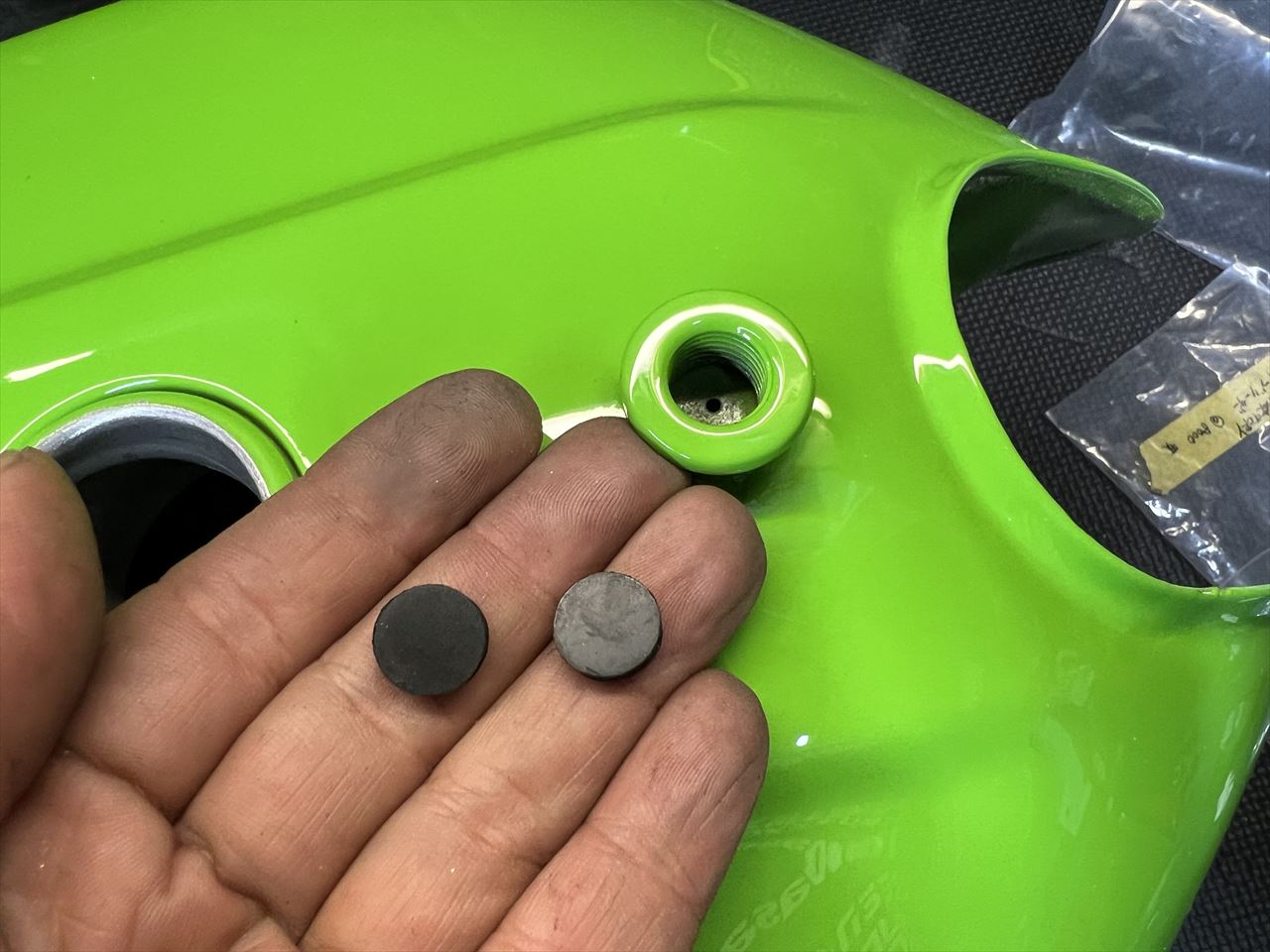

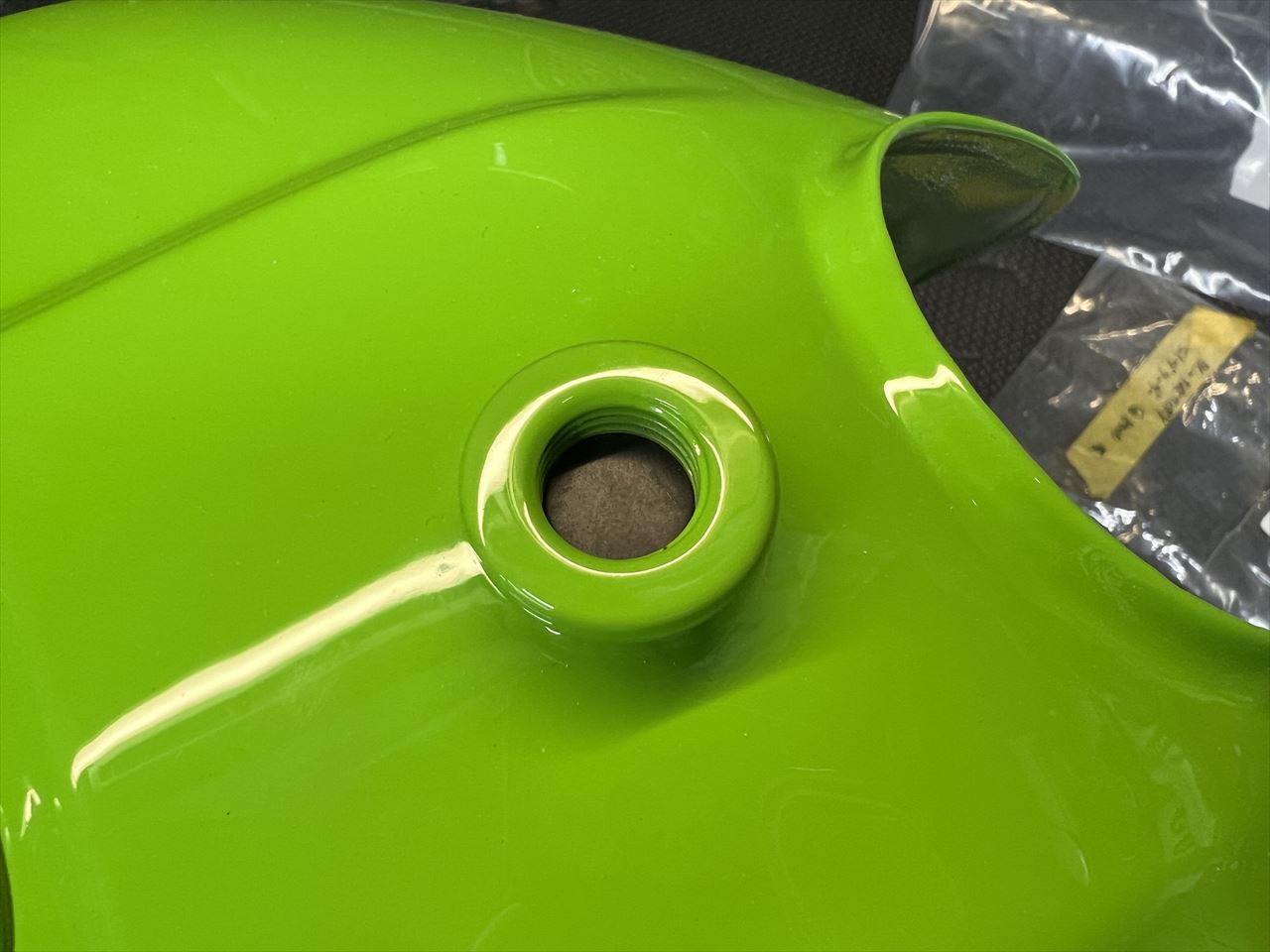

S1ブリーザーですが、穴は通じていて機能しますが、ストリートでは機能するといろいろ煩わしいので、ゴム板を仕込んで塞いでおきます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0500_R.jpg?resize=525%2C394&ssl=1)
この上にニップルをねじ込めば穴は塞がります。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0502_R-1.jpg?resize=525%2C394&ssl=1)

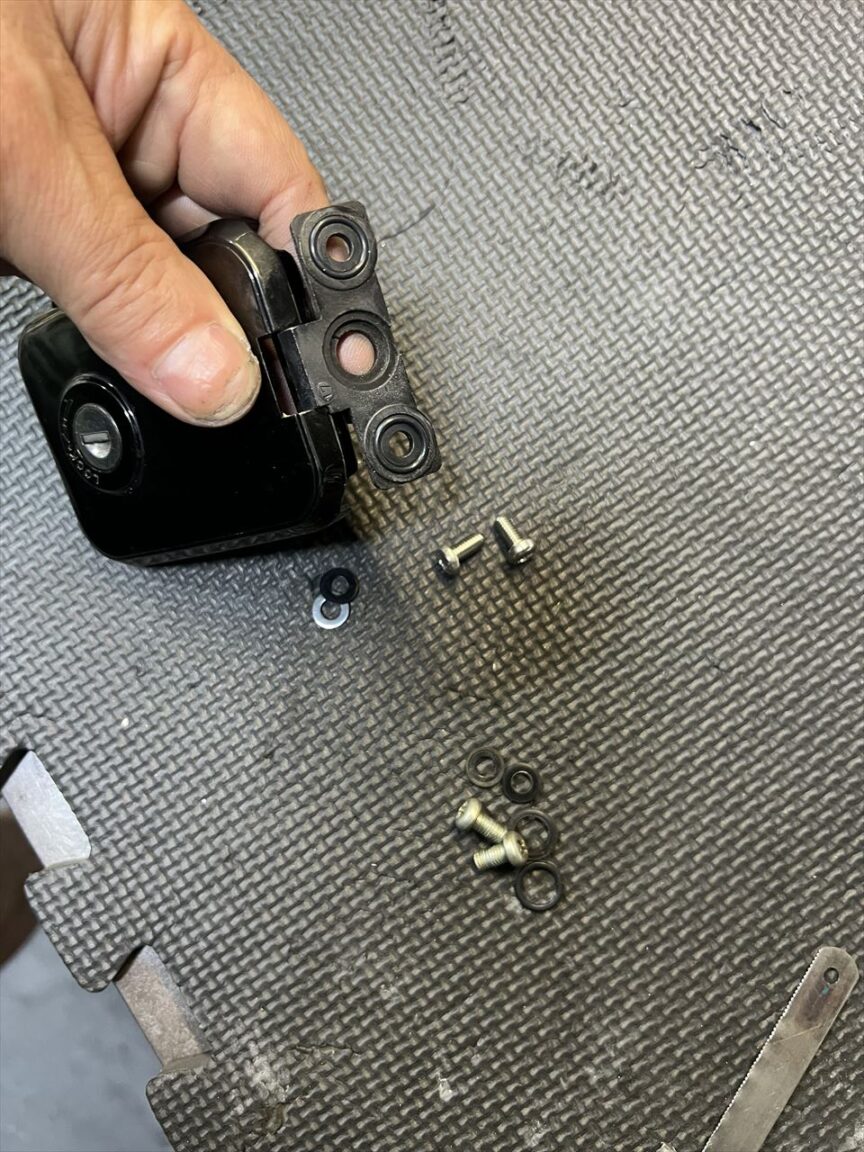

タンクキャップは既存のものを使います。Oリングなどはへたっているので新品交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0503_R.jpg?resize=525%2C700&ssl=1)

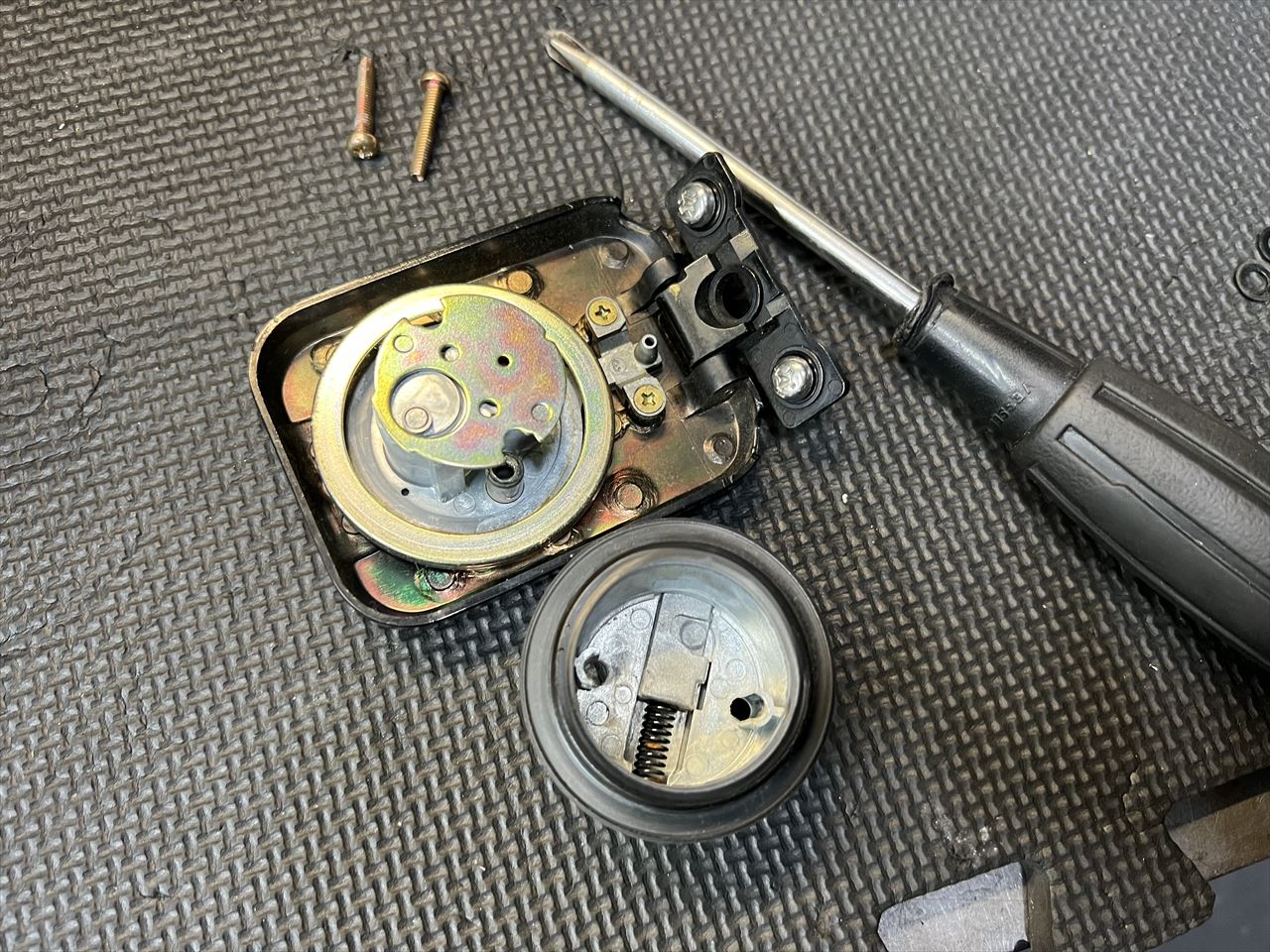

プランジャーの動きが硬いので、分解し潤滑しておきます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0504_R.jpg?resize=525%2C394&ssl=1)

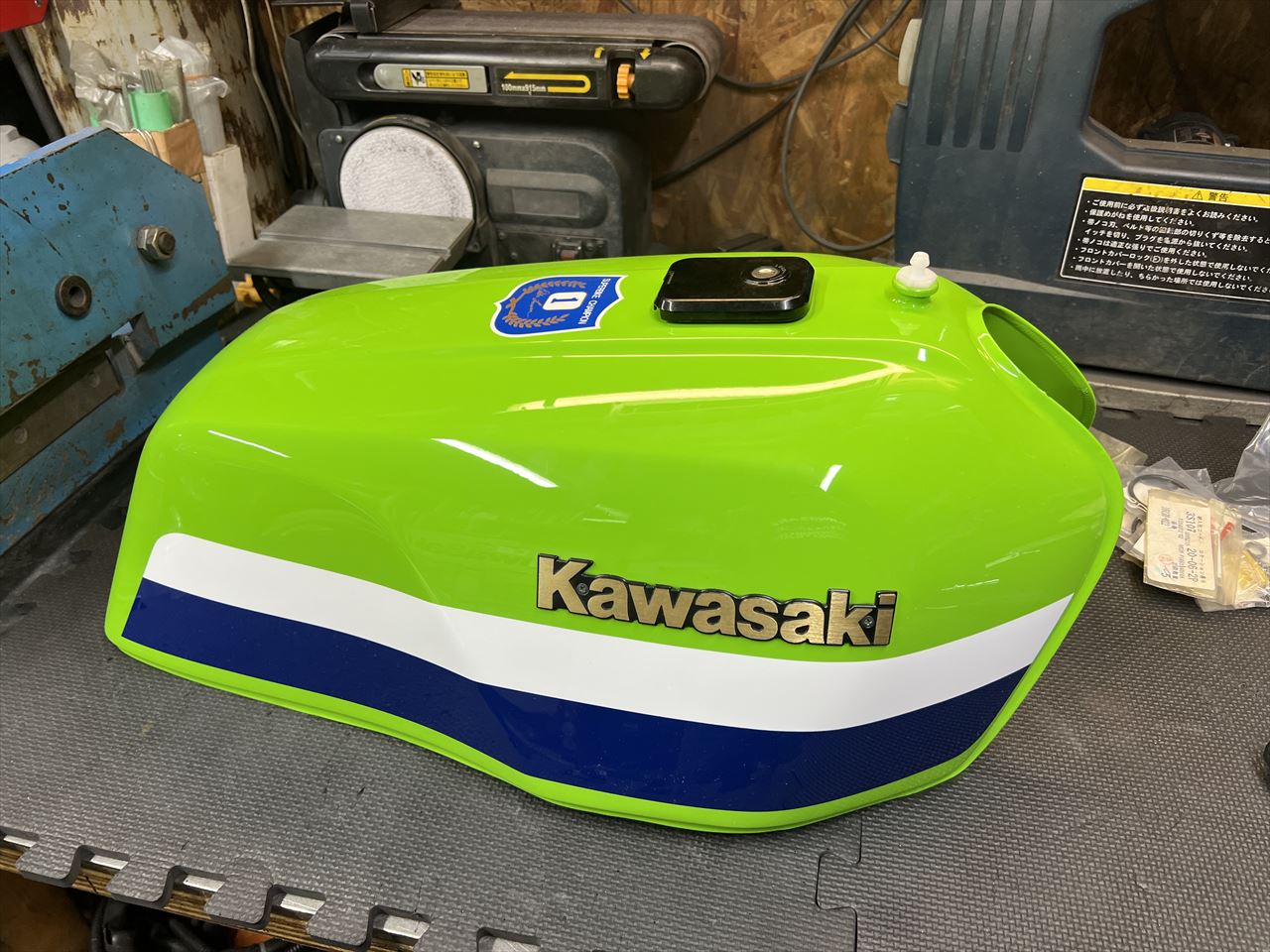

上面完了。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0505_R.jpg?resize=525%2C394&ssl=1)
コックは新たにM22ネジのピンゲルを取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0509_R.jpg?resize=525%2C394&ssl=1)

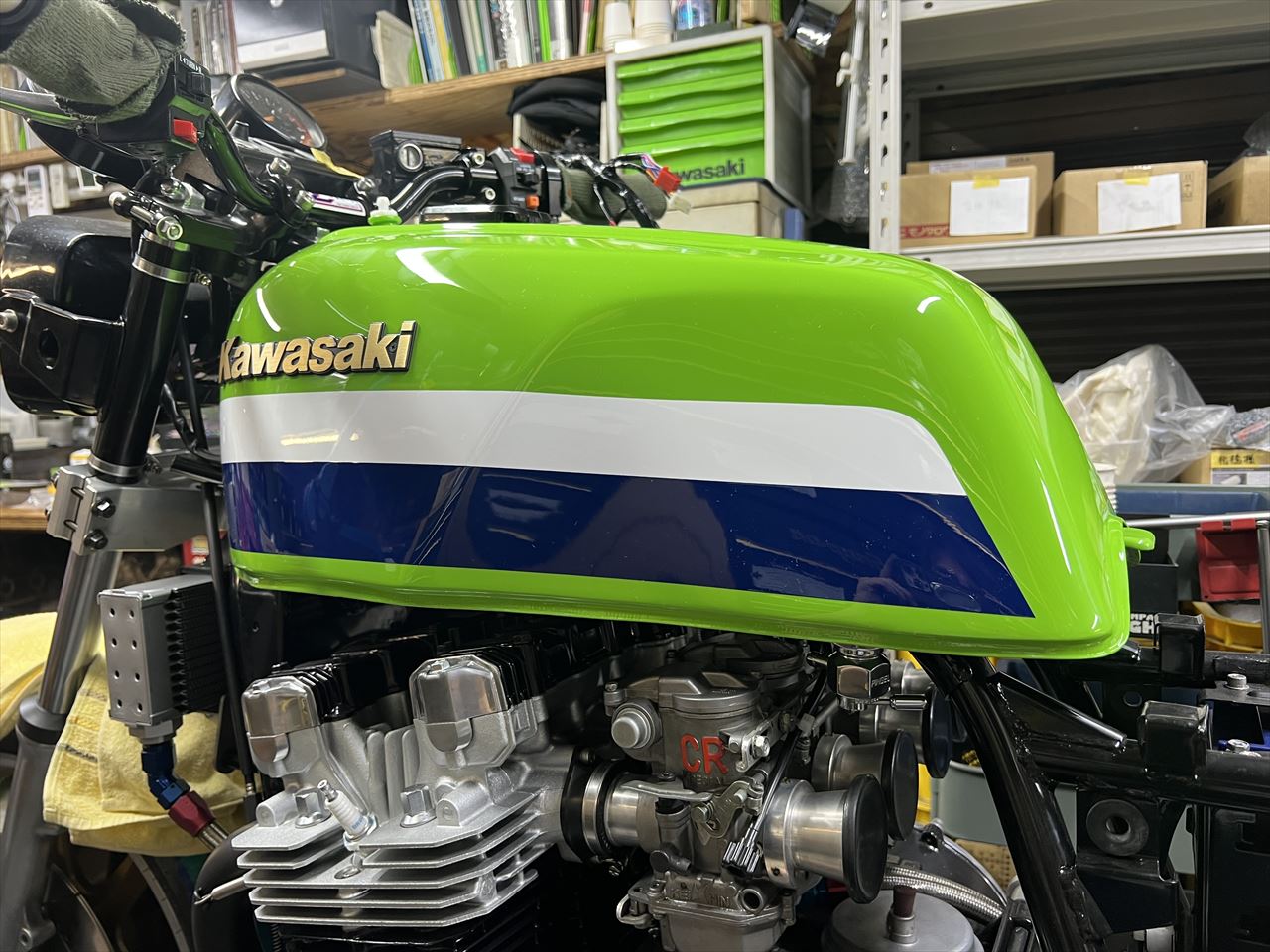

車体に載せて向きを確認します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0512_R.jpg?resize=525%2C394&ssl=1)

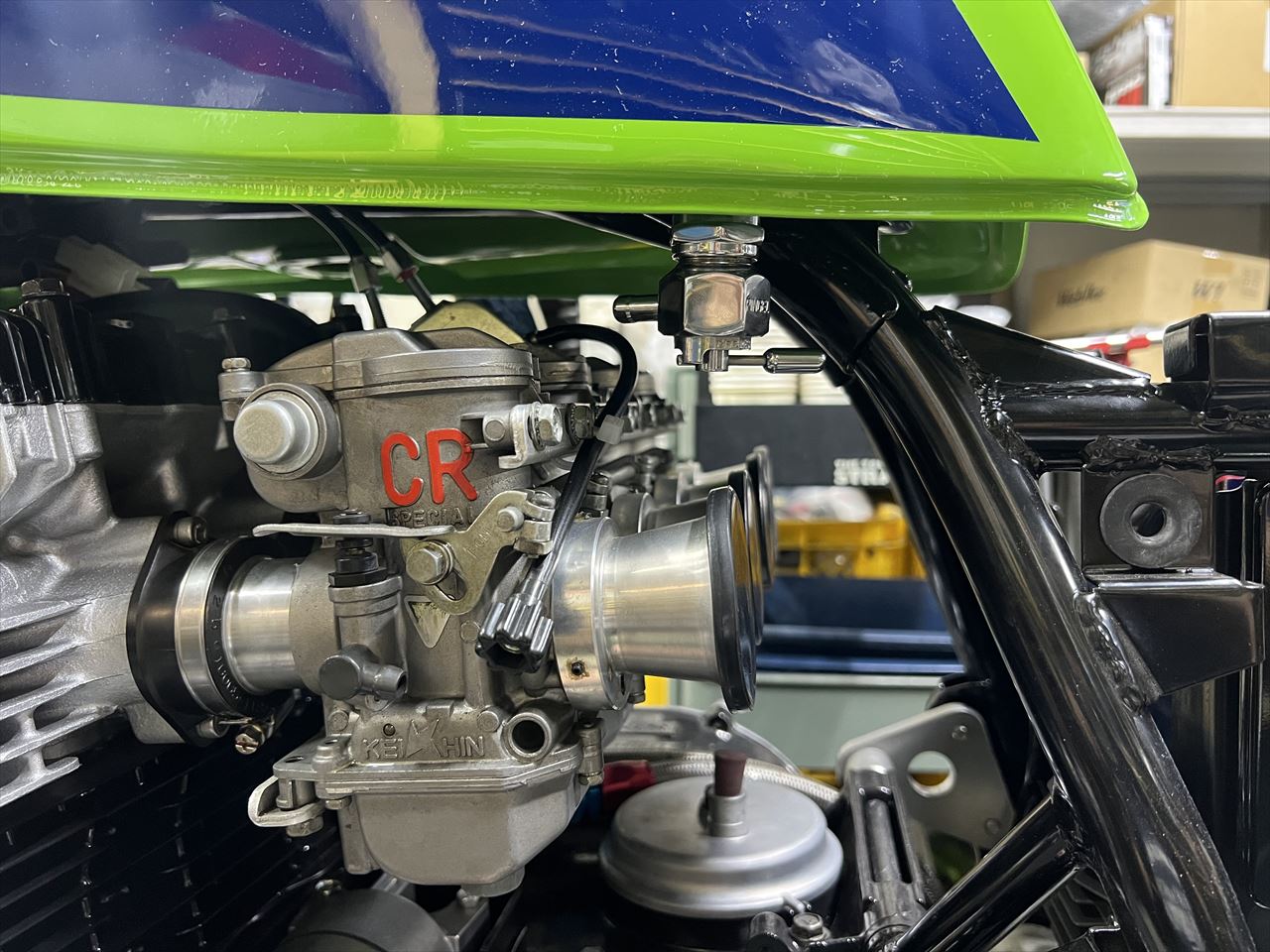

コックは後ろ側に移設してあるので、出口はやや前向きとなります。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0513_R.jpg?resize=525%2C394&ssl=1)
