S1同様に一体型のテール周りを製作します。シートはスプリームS1シートに加工済みで、既にフジツボ用の穴開けも終わっています。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0403_R.jpg?resize=525%2C394&ssl=1)
テールカウルを裏側からシートに直接ネジ止めし、三角のシートブラケットで更に固定します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0417_R.jpg?resize=525%2C700&ssl=1)

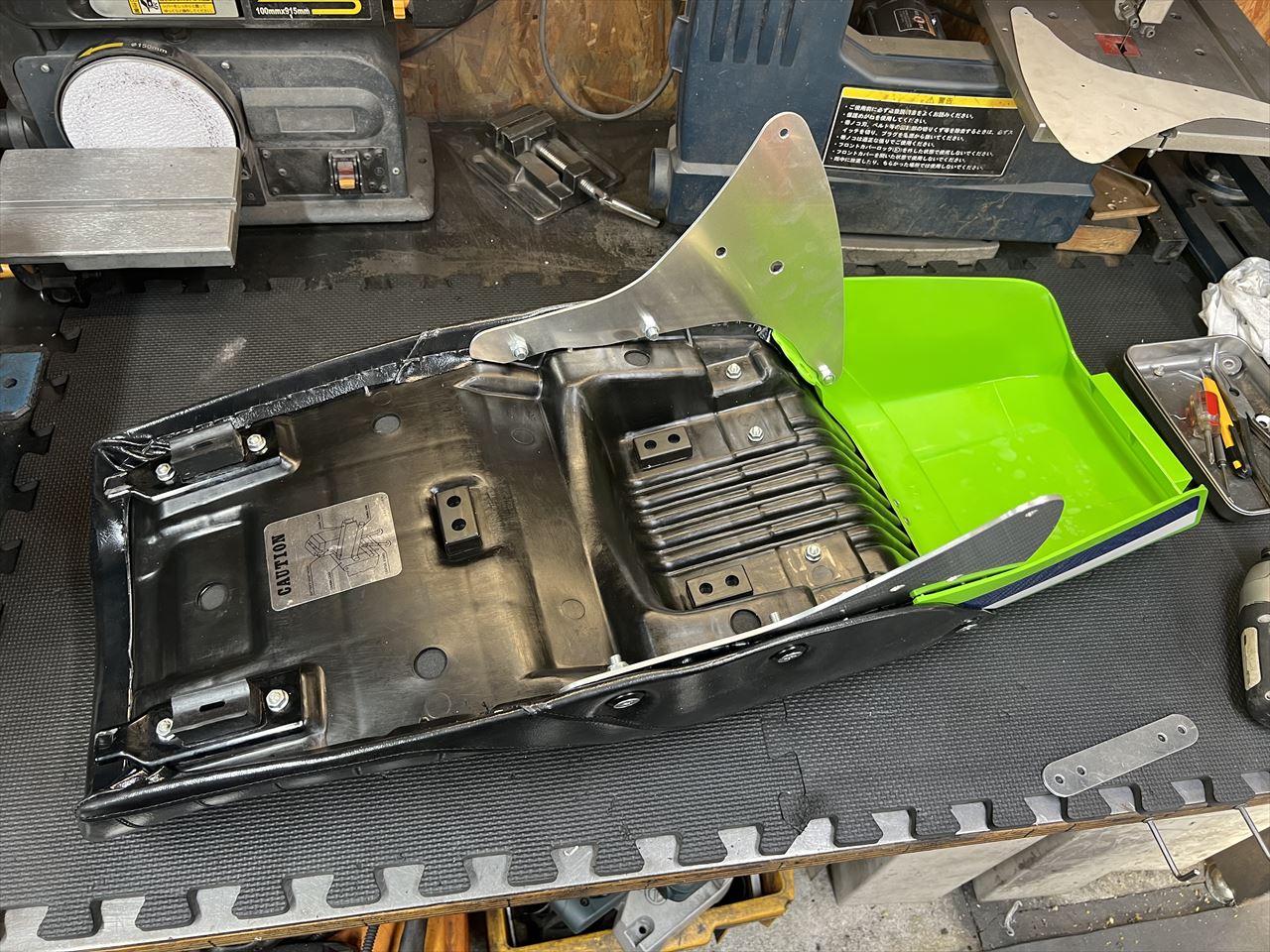

横から見るとこんな感じ。シートはこの三角板を介してフレームに固定されます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0419_R.jpg?resize=525%2C394&ssl=1)

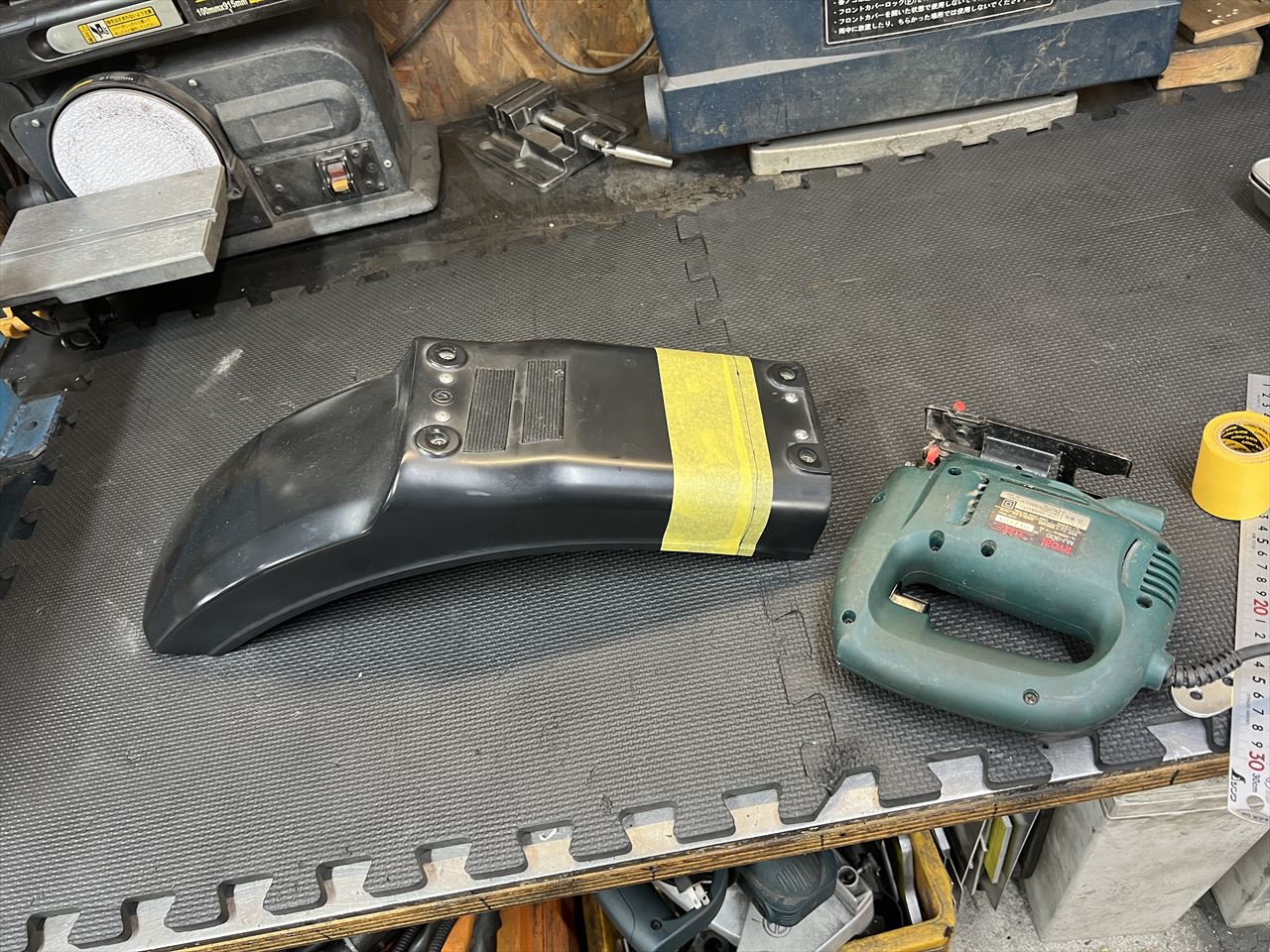

AMAではお約束のリヤフェンダーを取り付けます。こちらは以前購入いただいた弊社製のノーマル形状FRPリヤフェンダーです。テールと一体化する際は、前側を少しカットします。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0420_R.jpg?resize=525%2C394&ssl=1)
カットしました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0421_R.jpg?resize=525%2C394&ssl=1)
シートに固定するためのステーを製し、取り付け穴、サービスホールを設けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0422_R.jpg?resize=525%2C394&ssl=1)

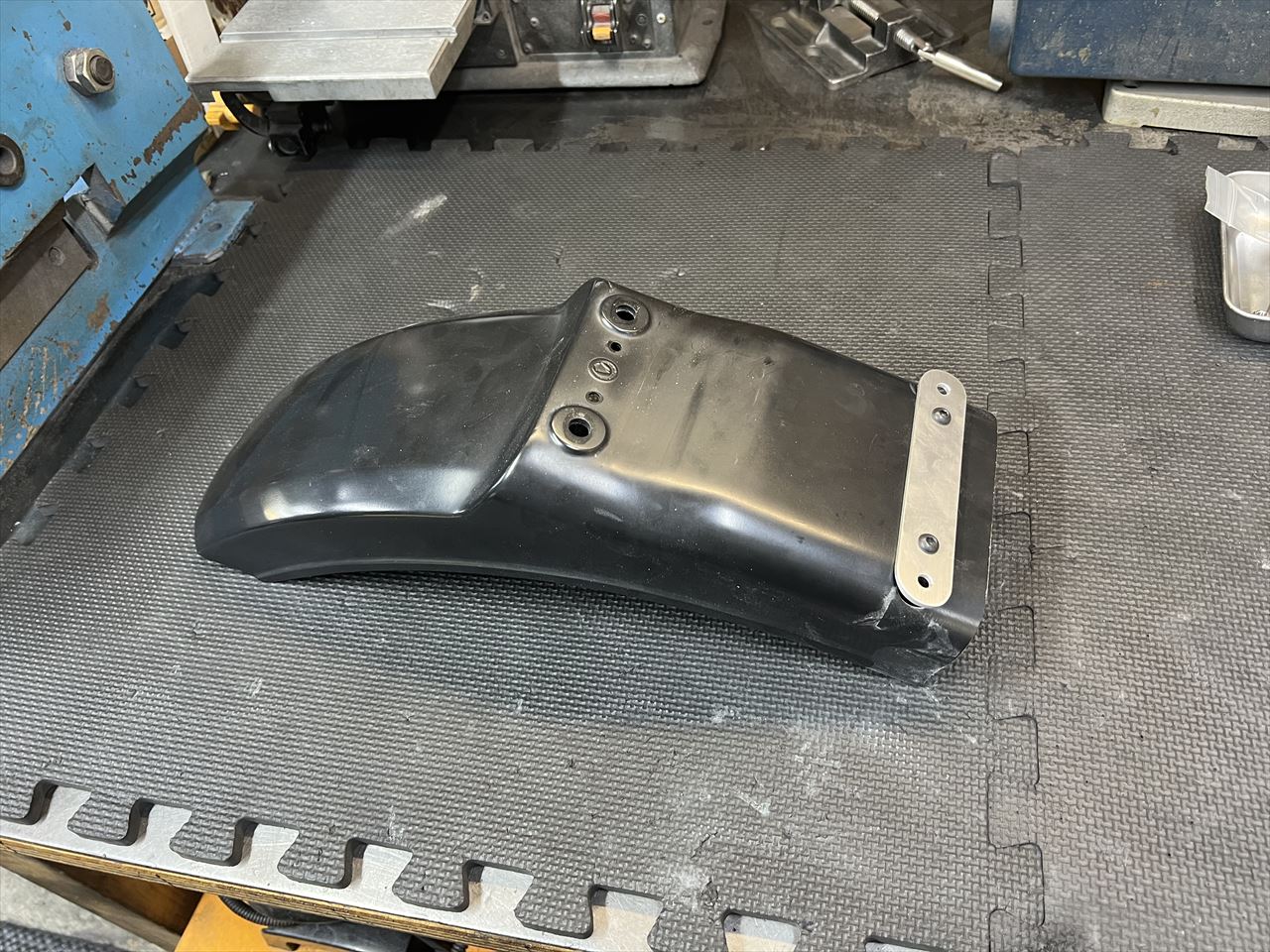

ステーを組み付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0423_R.jpg?resize=525%2C394&ssl=1)

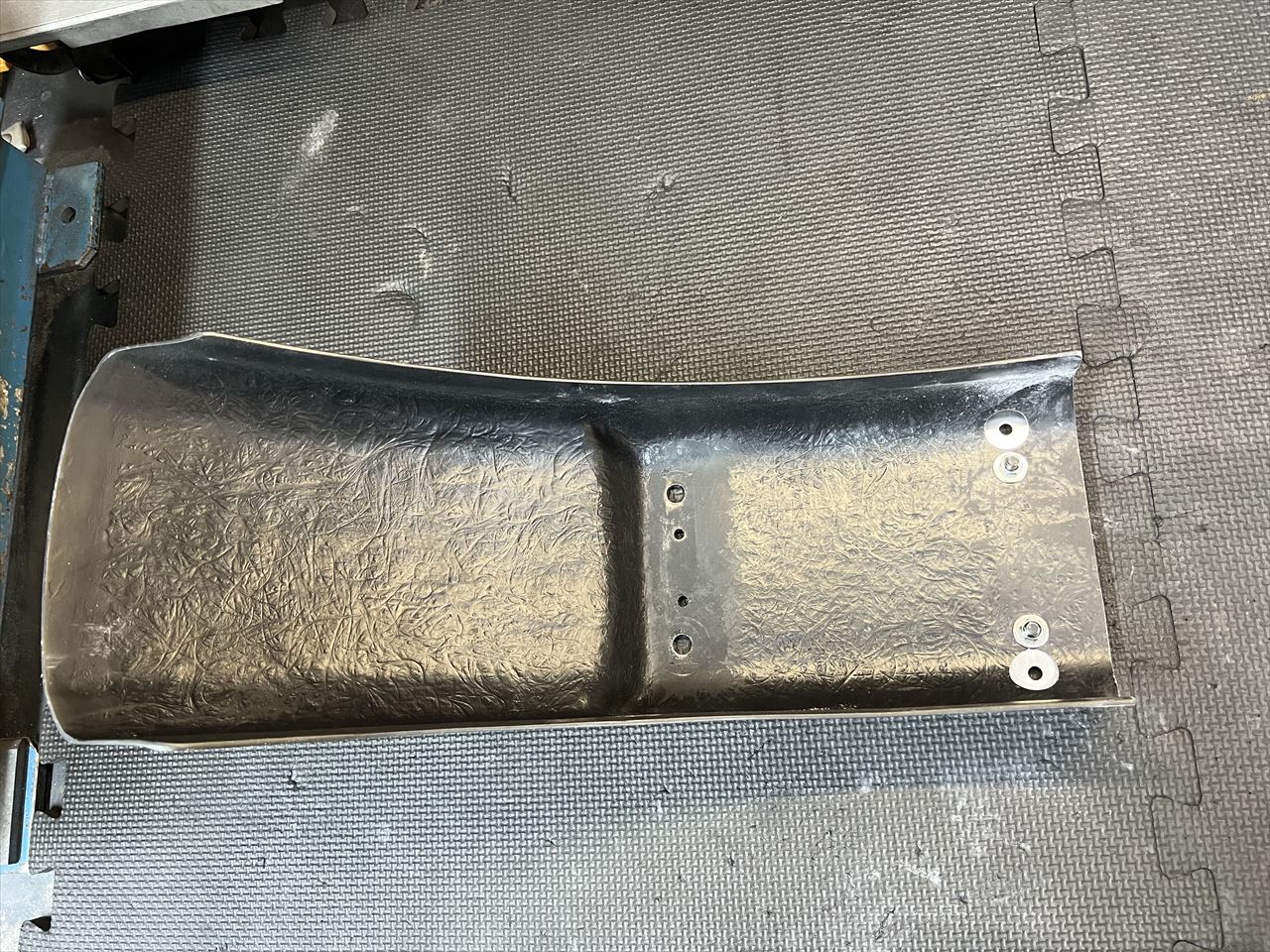

裏側はこんな感じ。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0424_R.jpg?resize=525%2C394&ssl=1)

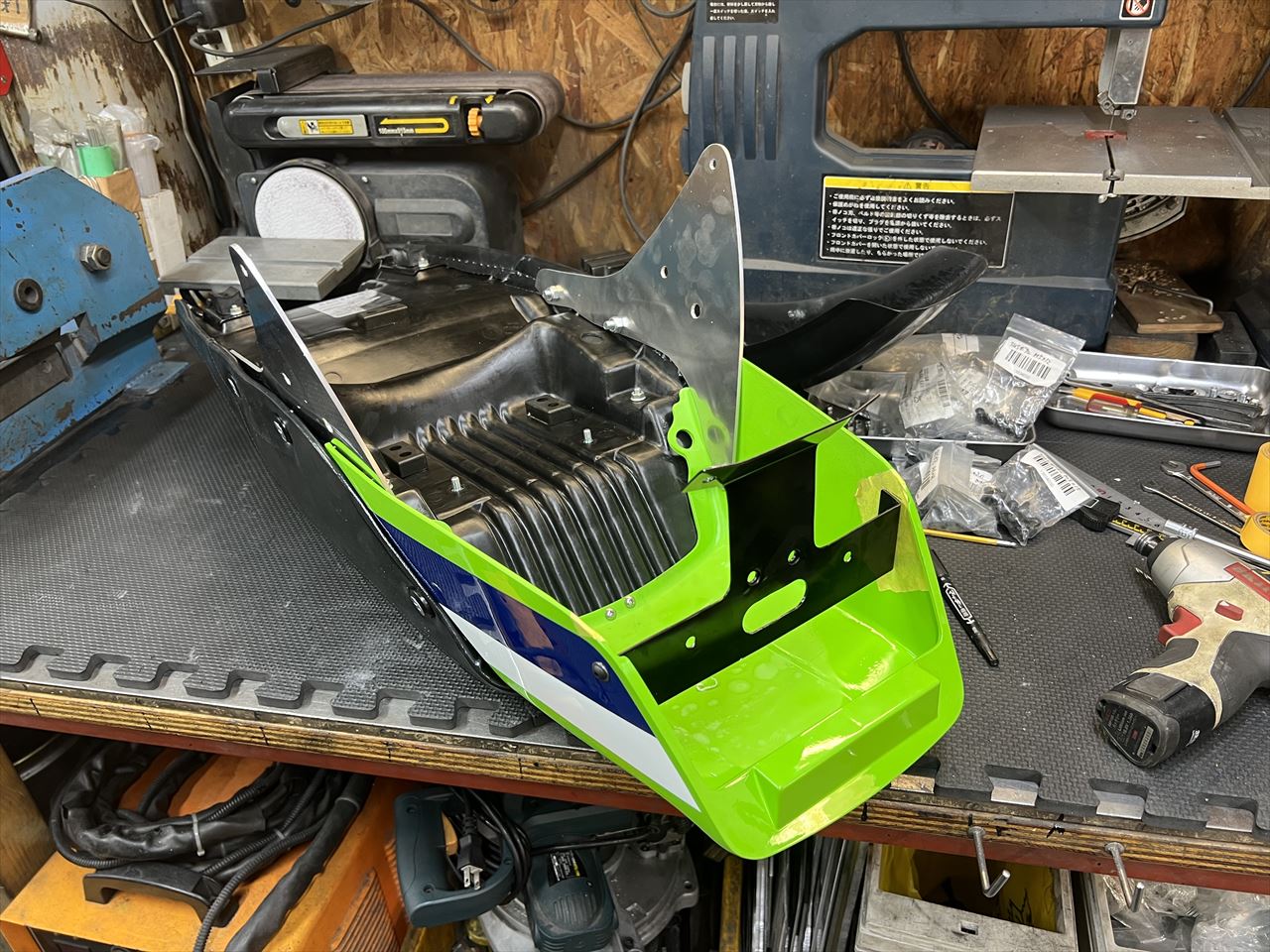

テールカウルにテールランプステーを仮付けします。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0426_R.jpg?resize=525%2C394&ssl=1)
車体に合わせて位置を微調整します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0427_R.jpg?resize=525%2C700&ssl=1)

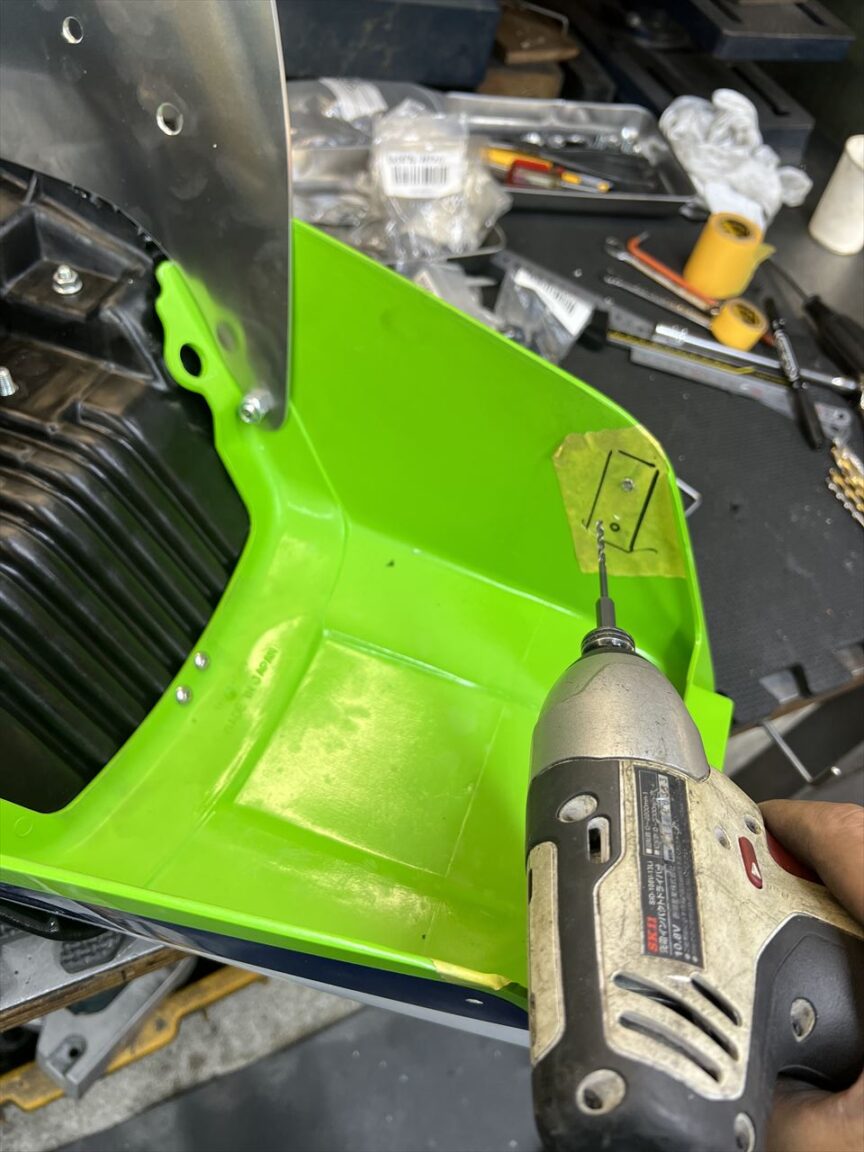

マークした位置に取付穴を開けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0428_R.jpg?resize=525%2C700&ssl=1)

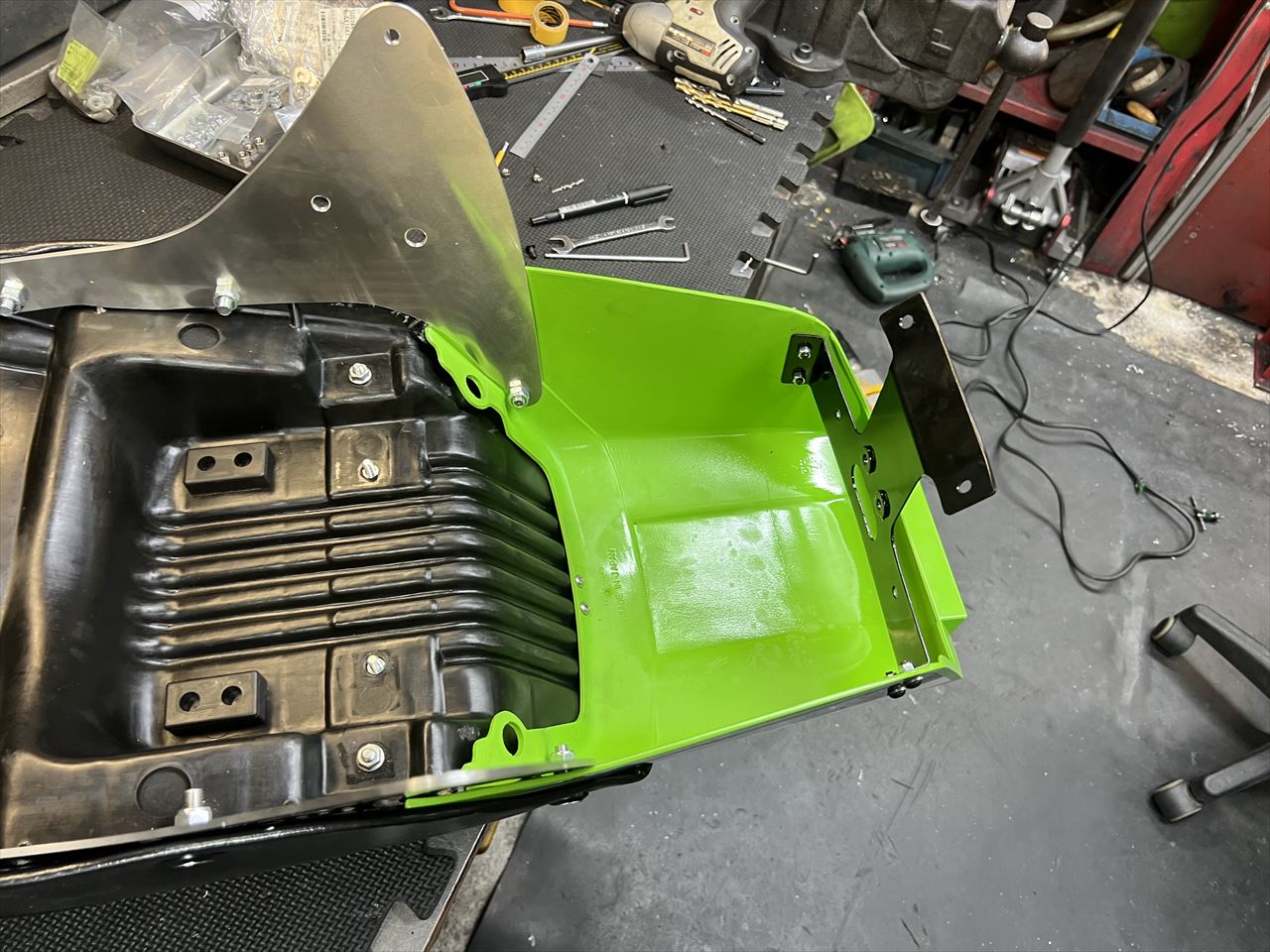

テールランプブラケットを取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0429_R.jpg?resize=525%2C394&ssl=1)

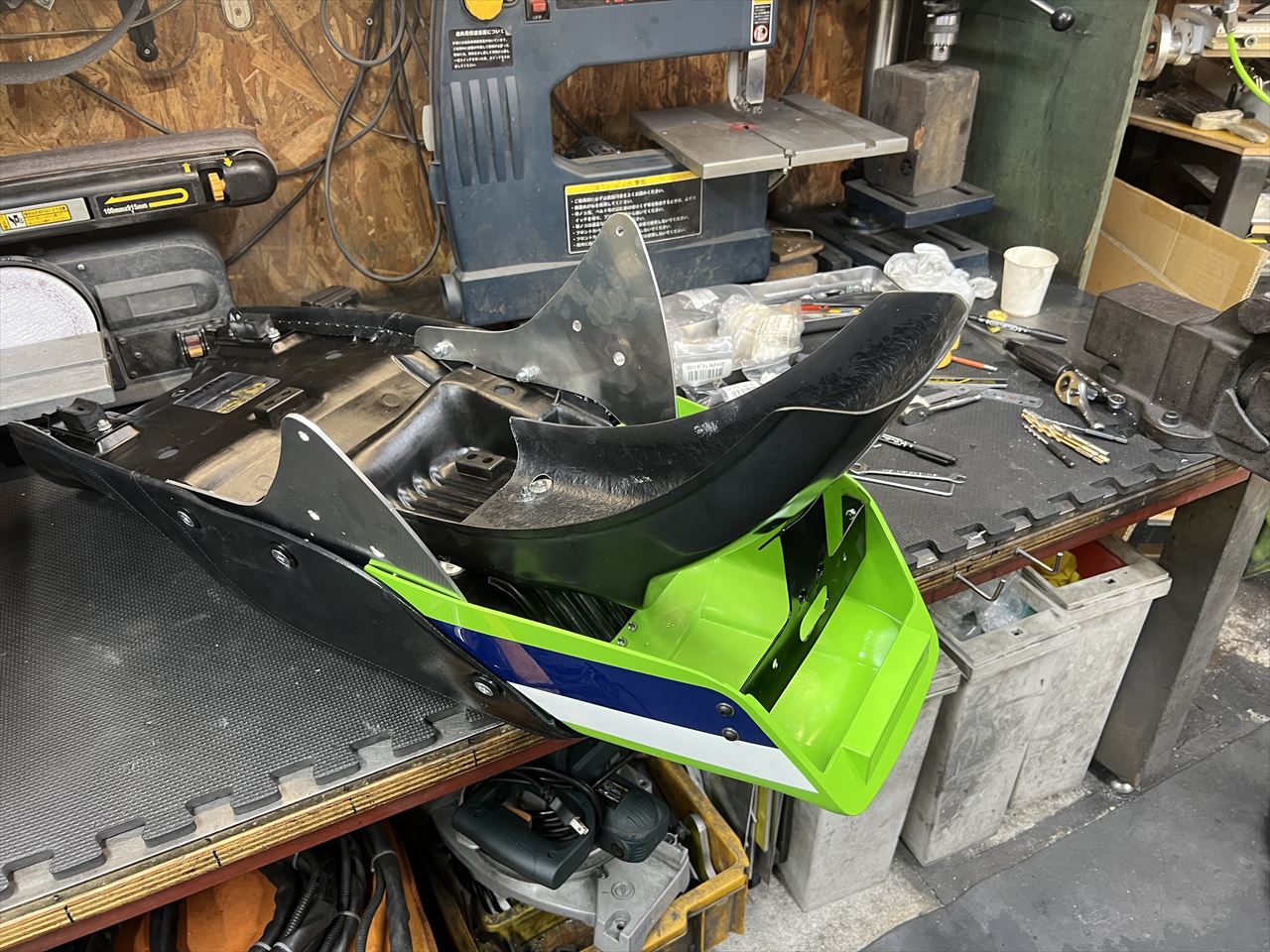

リヤフェンダーを仮組します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0430_R.jpg?resize=525%2C393&ssl=1)
車体に合わせてリヤフェンダーの位置を微調整します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0431-2_R.jpg?resize=525%2C700&ssl=1)

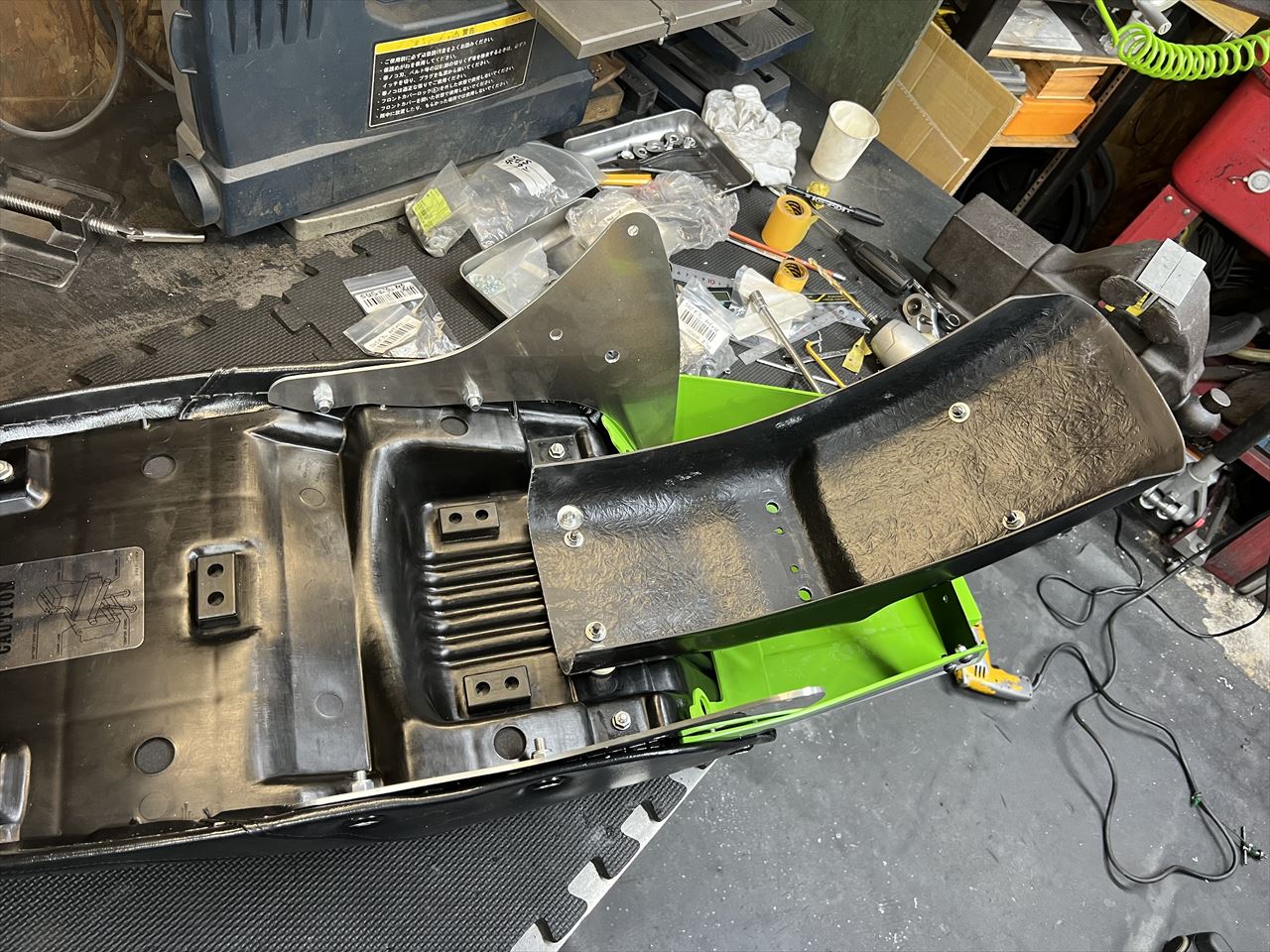

穴を開けてリヤフェンダーをテールランプステーに固定します。これでテール周りの一体化は完成です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0432-2_R.jpg?resize=525%2C394&ssl=1)

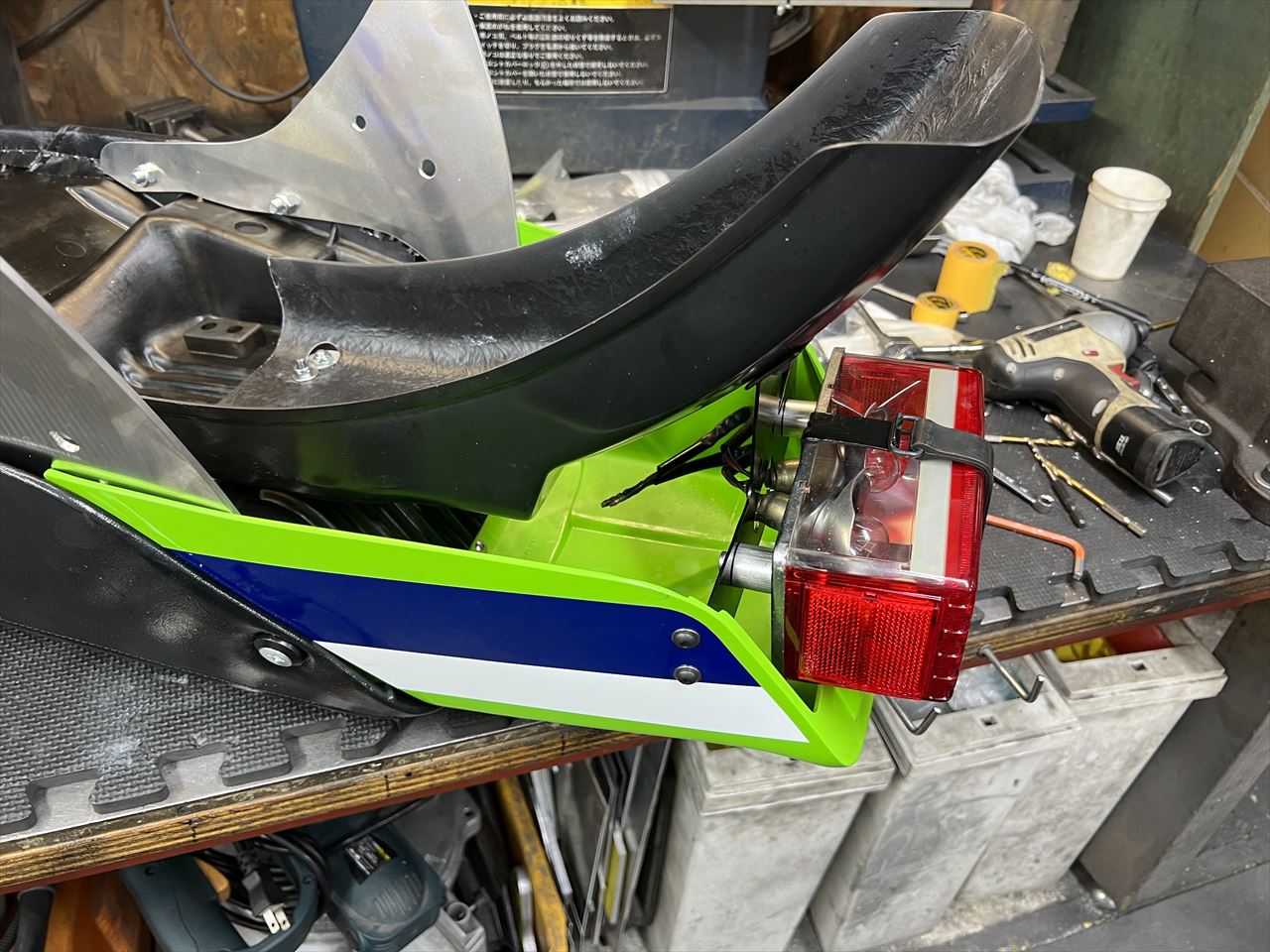

公道仕様なのでバルブのあるテールランプを取り付けます。配線は後程。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0433-2_R.jpg?resize=525%2C394&ssl=1)

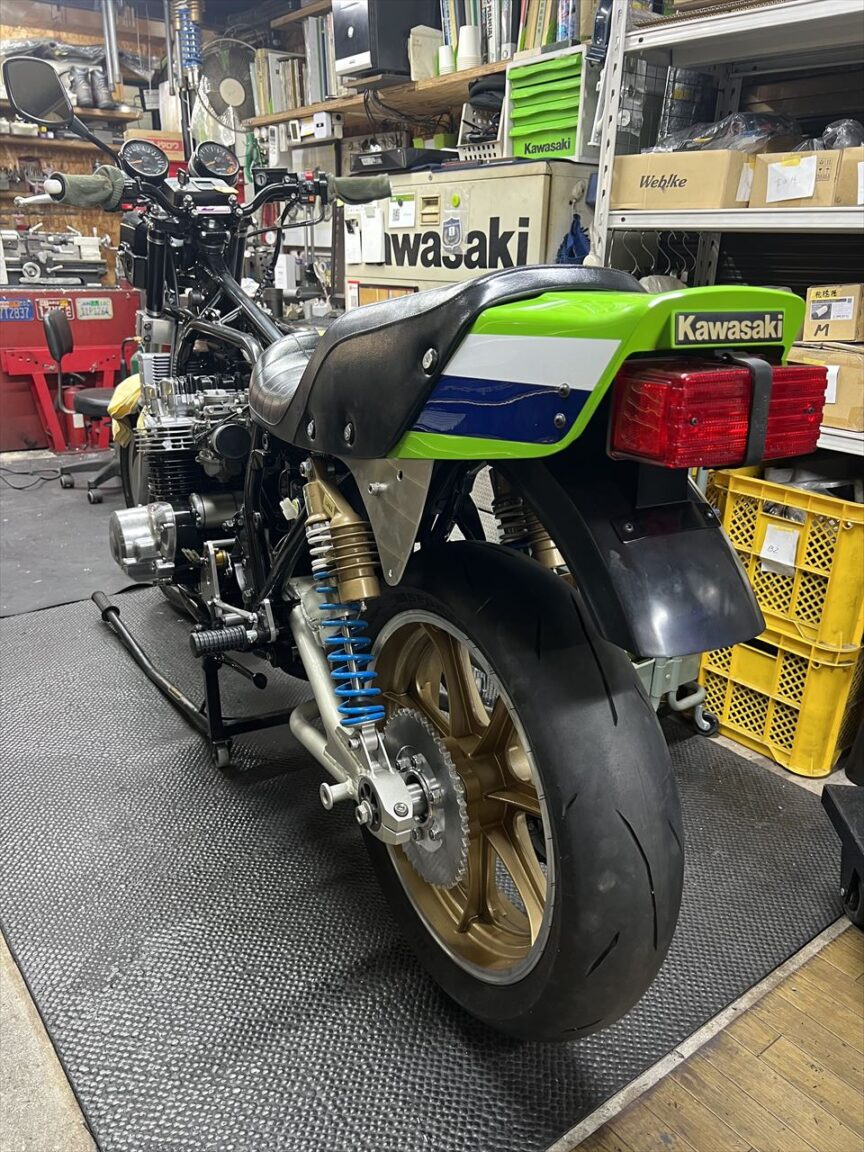

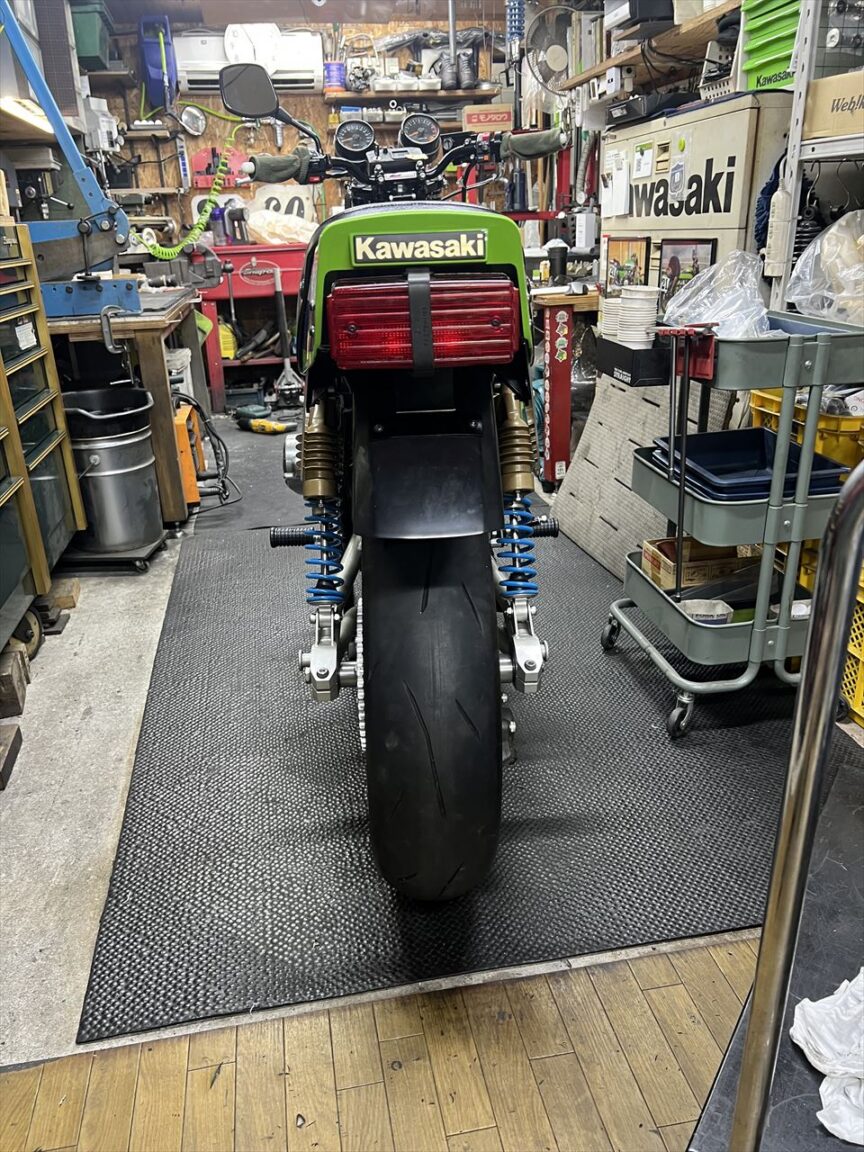

車体に仮組して位置関係を確認します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0436_R.jpg?resize=525%2C700&ssl=1)
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/05/IMG_0437-2_R.jpg?resize=525%2C700&ssl=1)
