Z1000J O.H様 S1エキセントリック完成

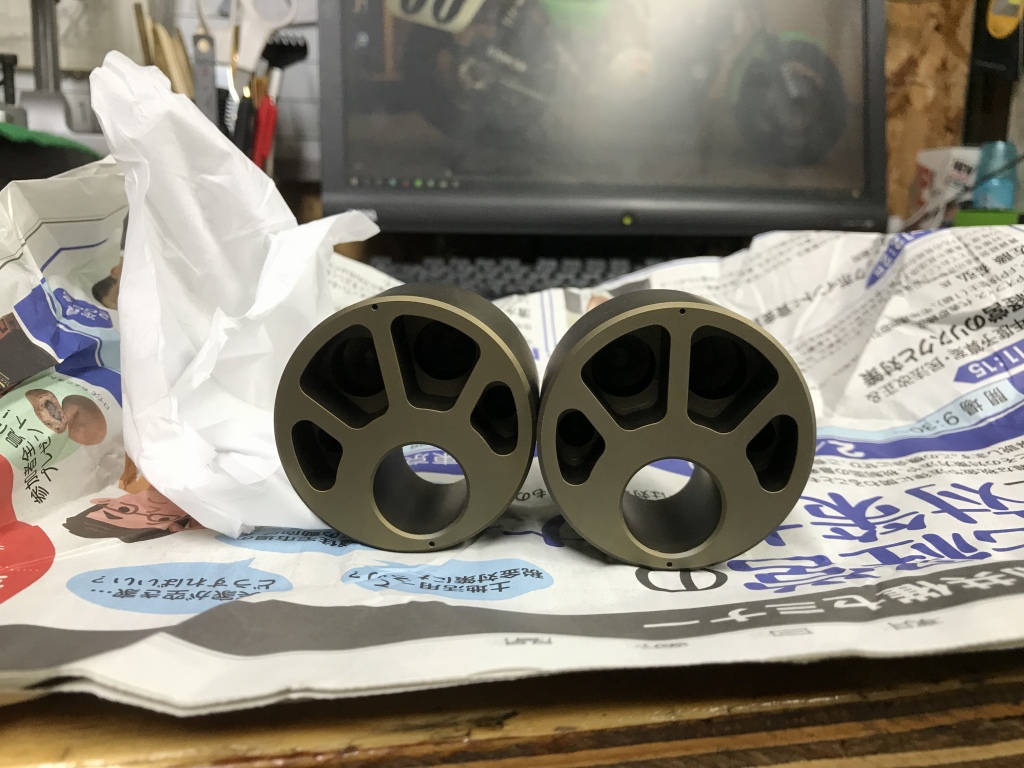

S1エキセントリックのアルマイトが完成しました。

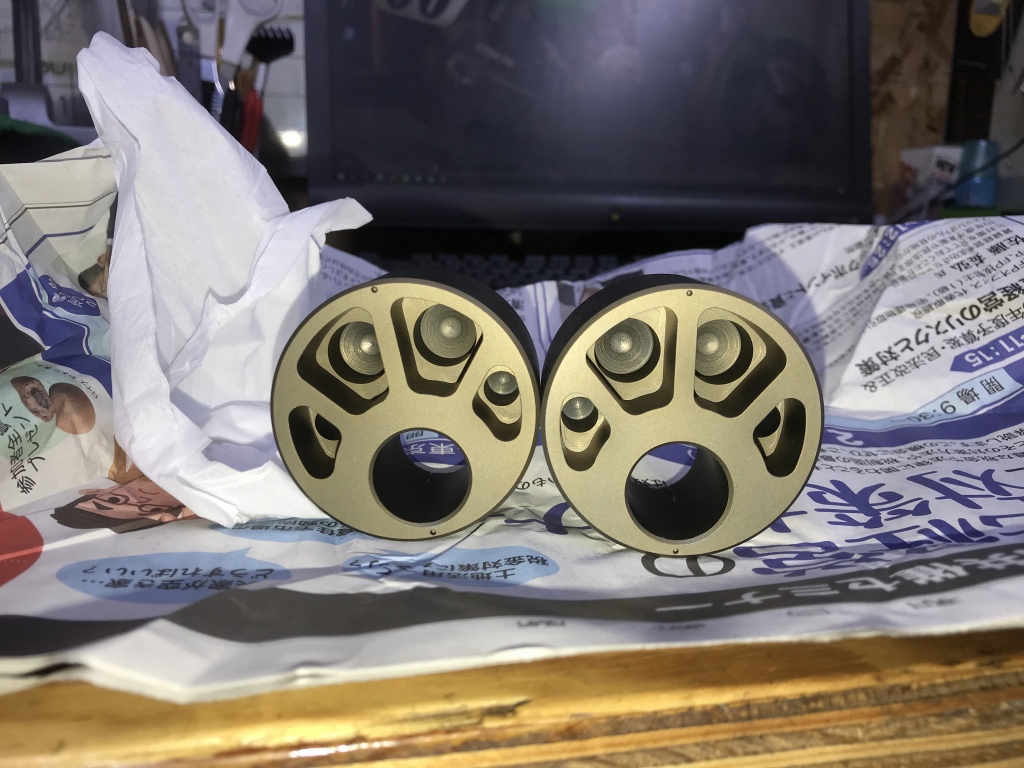

アルマイトする前はこんな感じです。

今回のエキセンは、Z1000-SR1純正スイングアーム用で直径がφ56ミリとS1より小径のため、弊社の鋳物素材は使えず、総削り出しとなりました。



意匠は従来のS1ですが、各部の寸法は細部にわたって専用設計となりました。



肉抜きのポケット加工は、コストダウンのため浅く設定しています。

細いエンドミルで深く掘り込むのは、思いのほか工程も複雑になり高コストとなるものです。

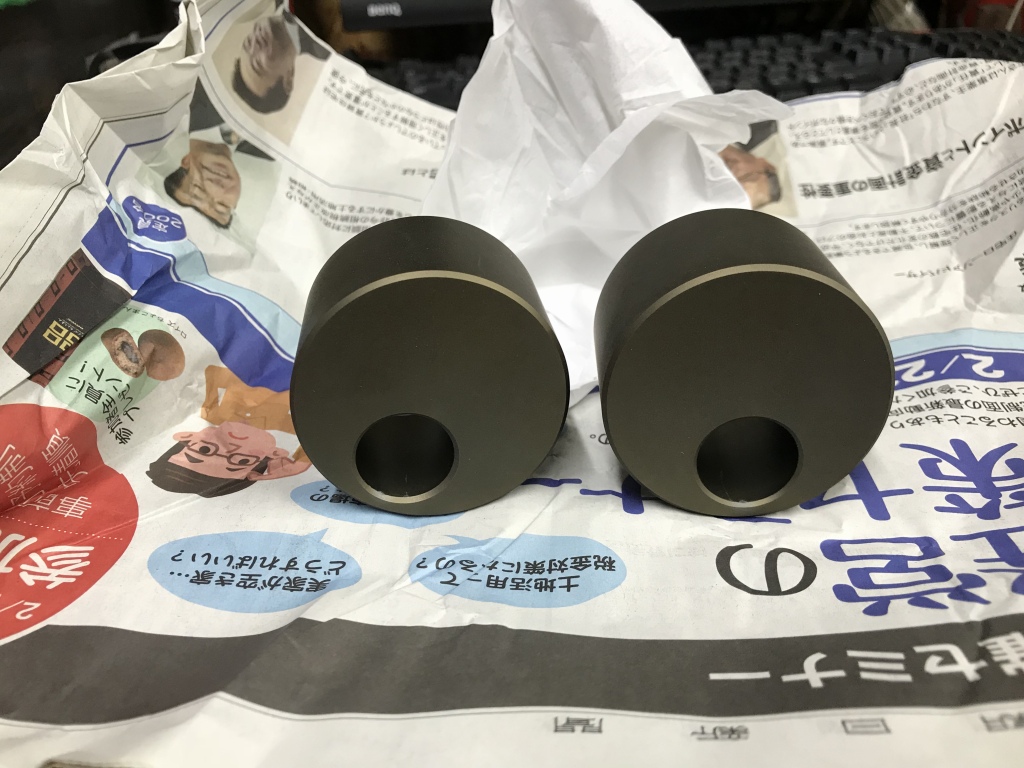

裏側はこんな感じです。

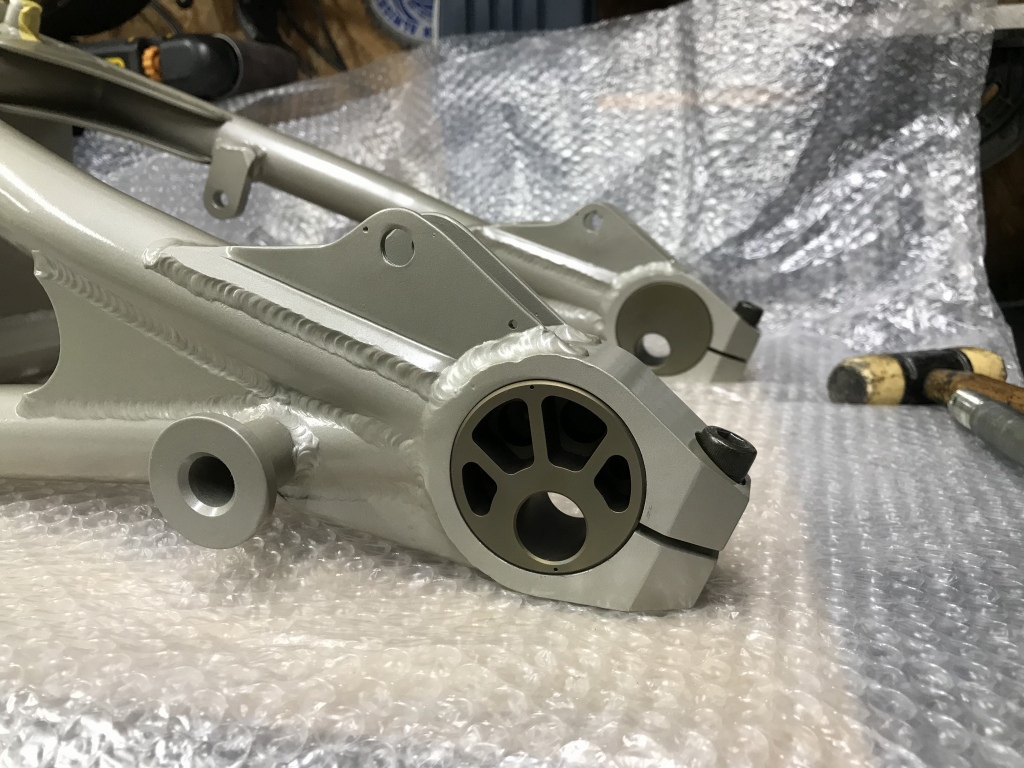

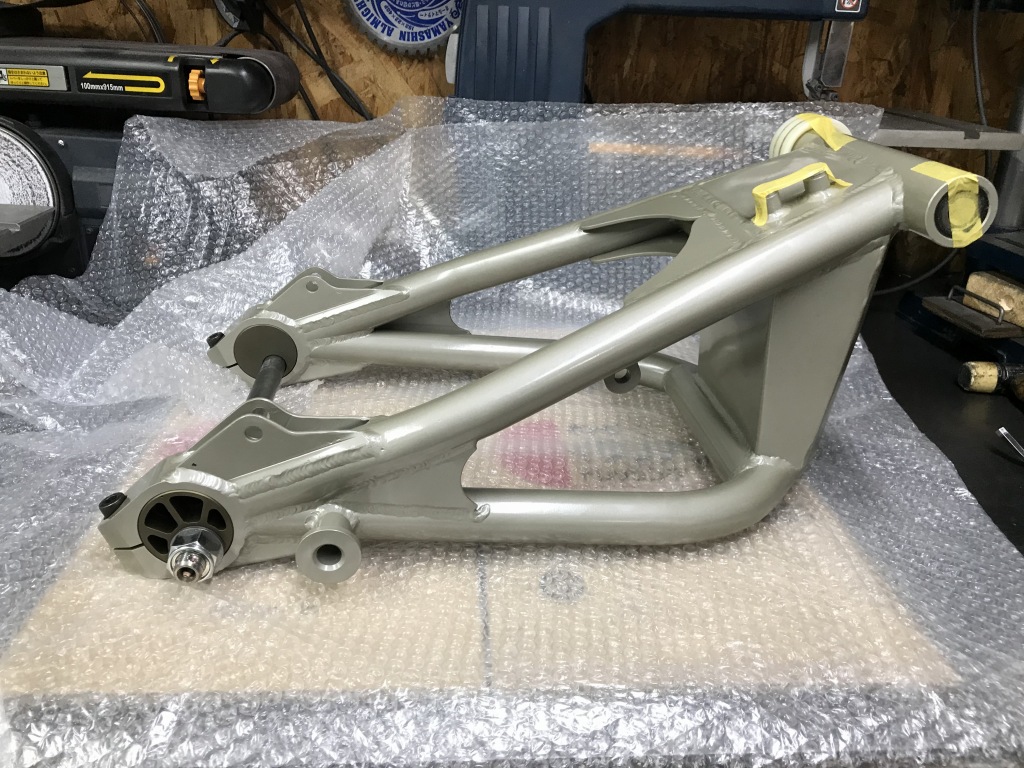

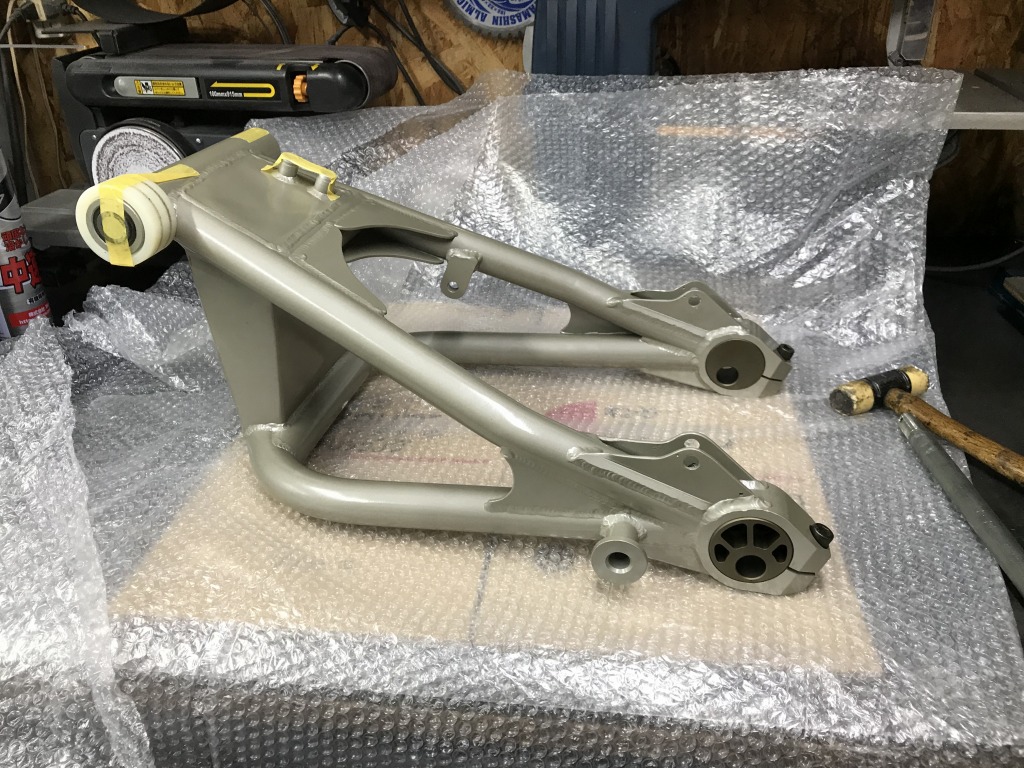

SR1のスイングアームに装着します。



これで見た目がしっくりきます。

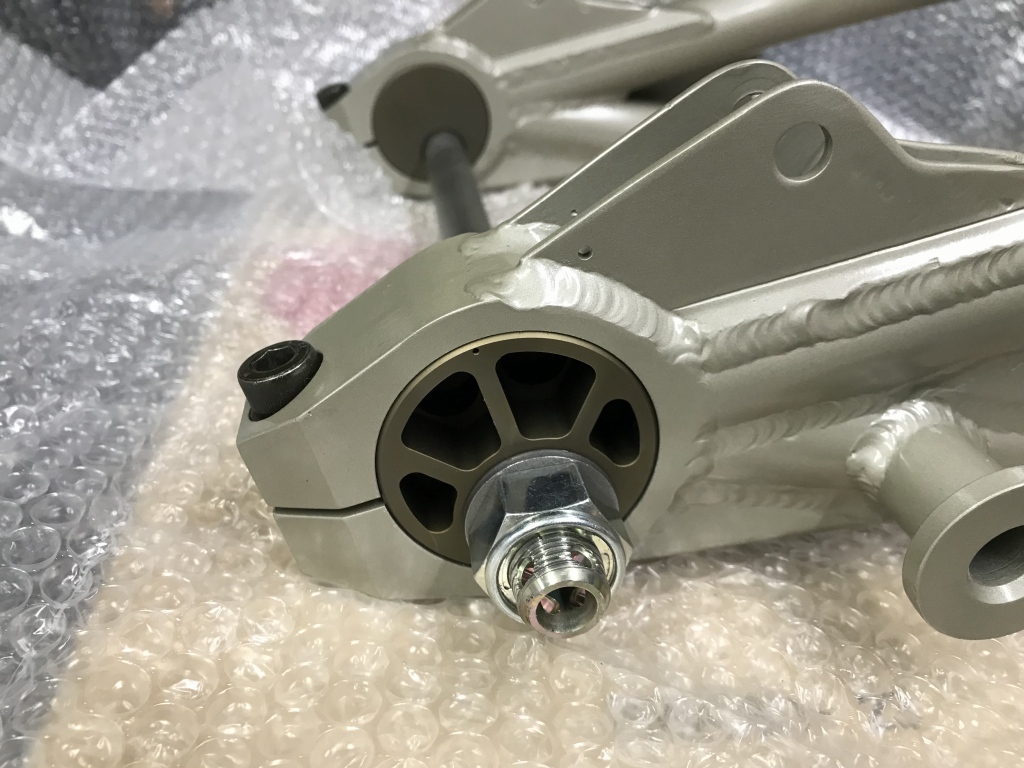

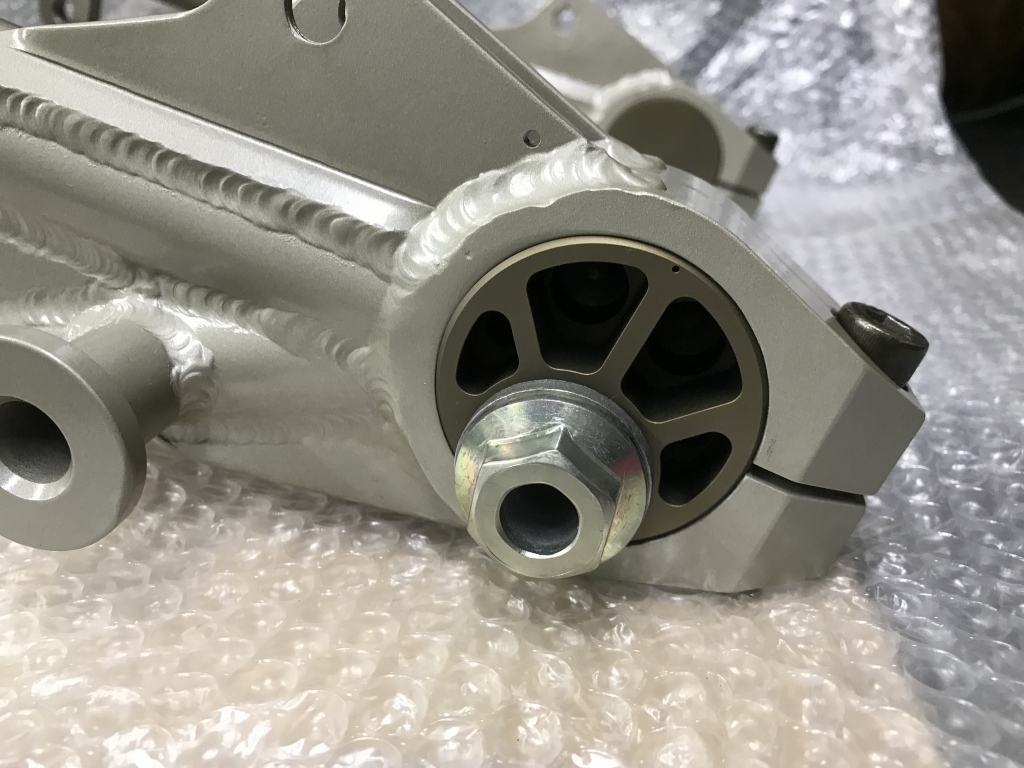

アクスルシャフトはZZR400純正の中空シャフトです。



反対側はこんな感じ。
