Z1000R2 Y.K様 ワークスS1仕様製作 マフラーステーとテールブラケットの溶接取り付け タンク上げ加工



新しいサイレンサーは既存のブラケットとフックを削除します。



差し込みはバンド止めにするので4ヶ所に割を入れます。

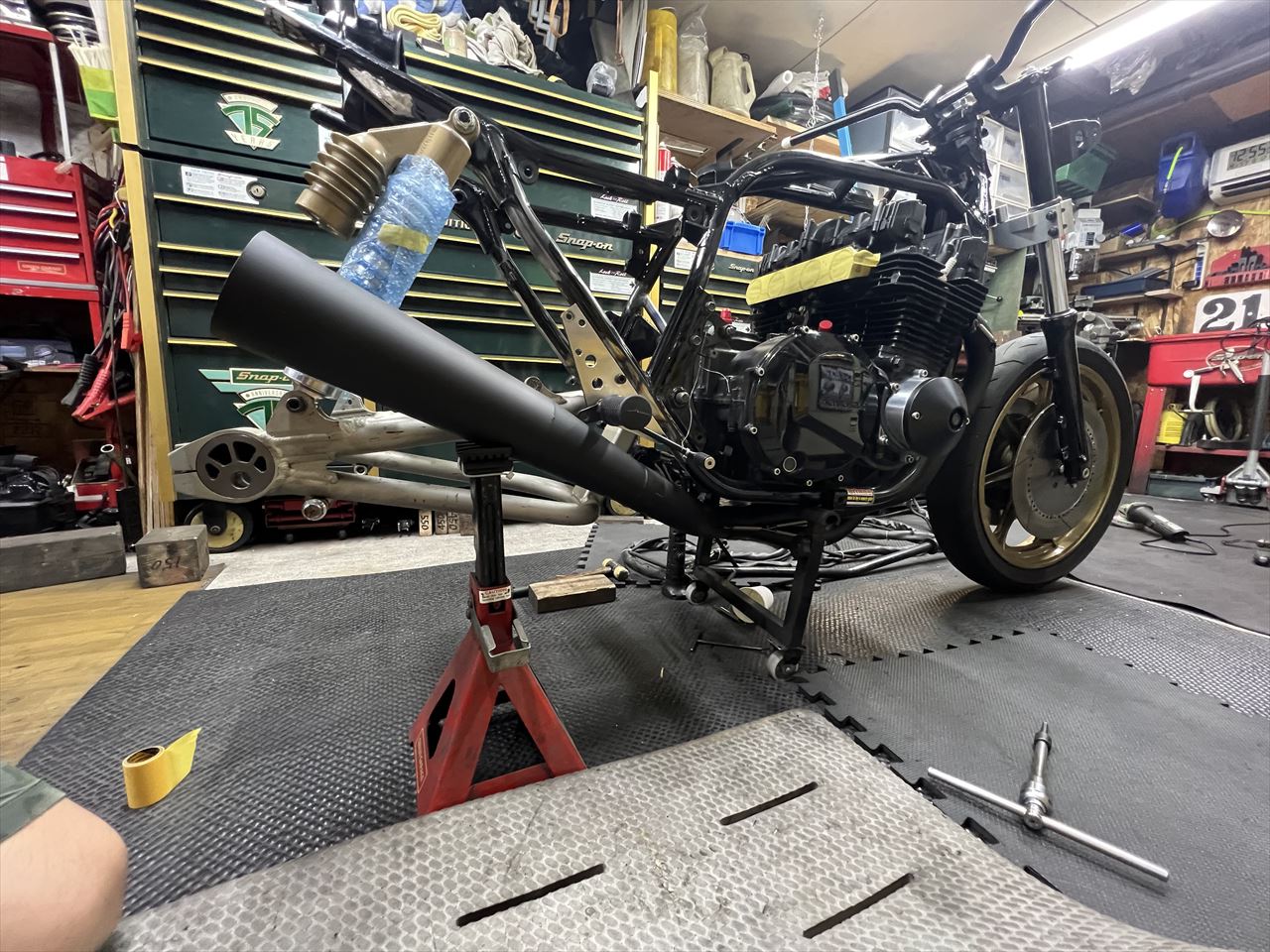

マフラーをセットして角度を決めます。

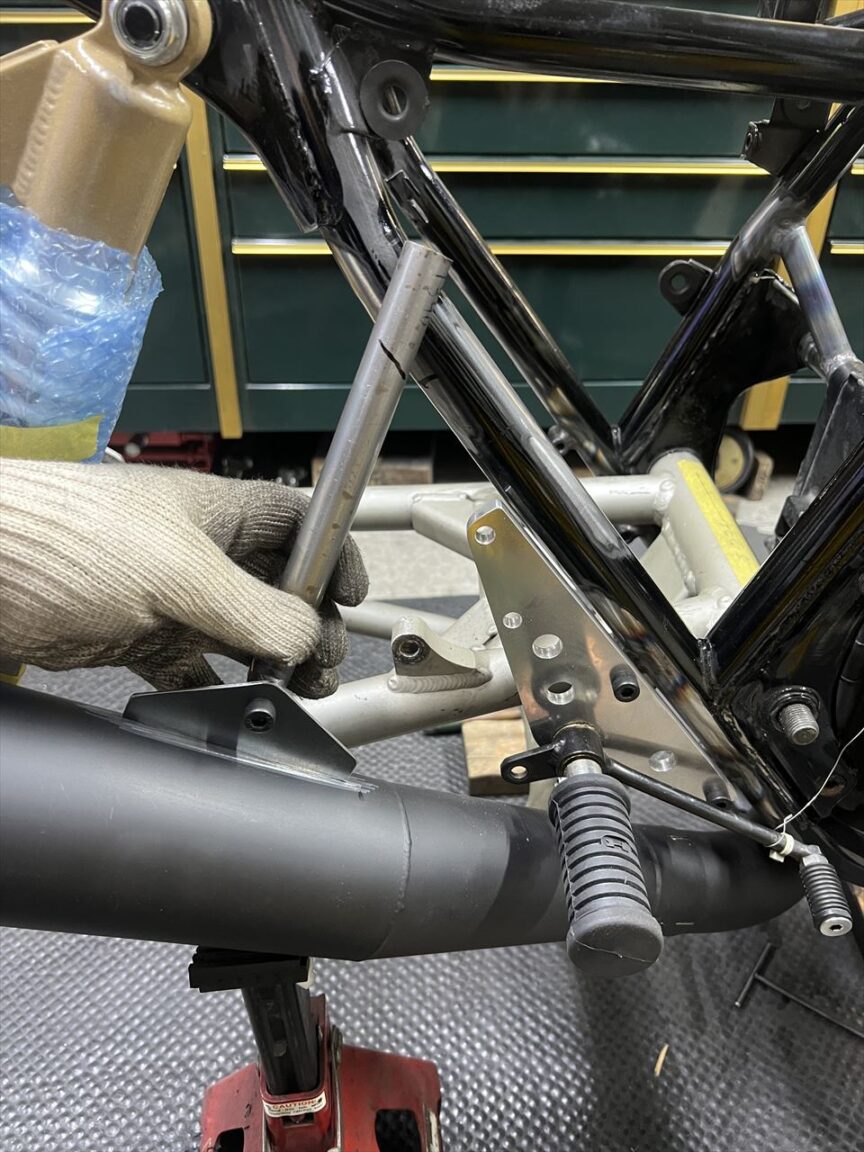

サイレンサーステーを現車合わせで製作します。

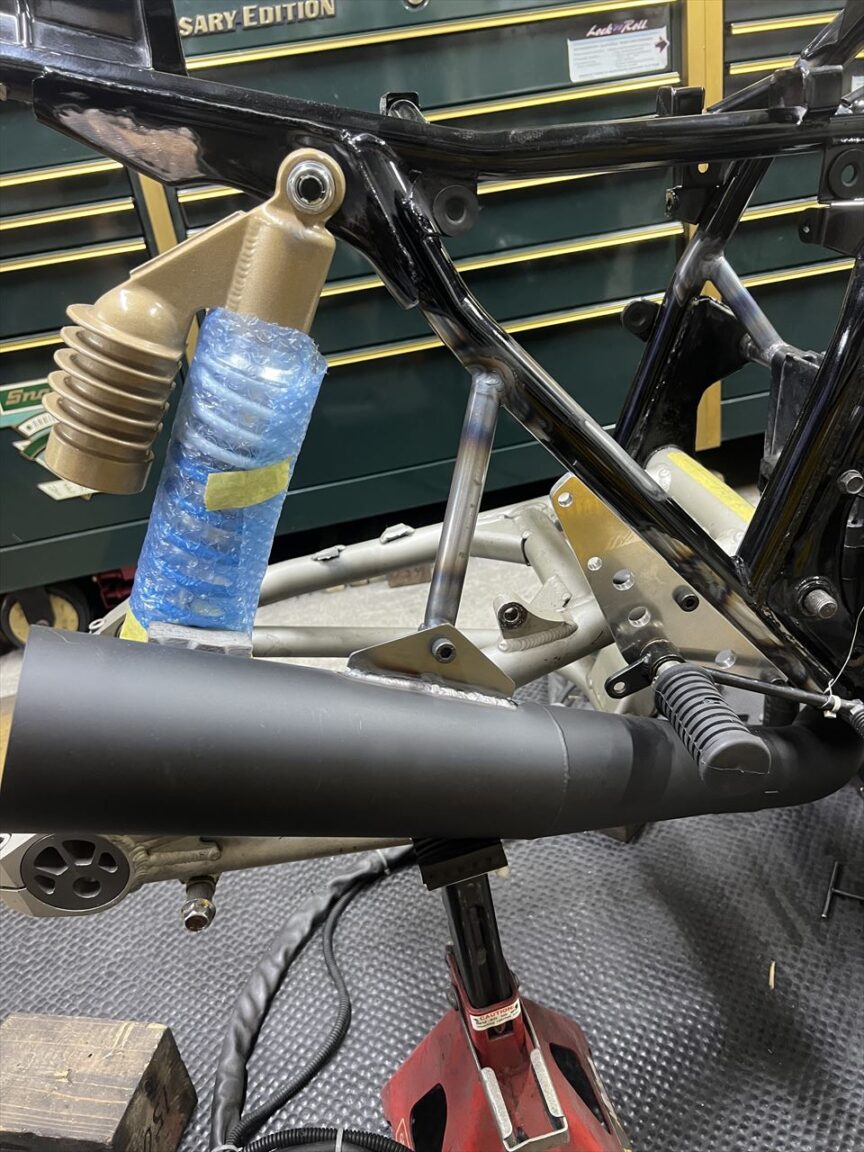

ステーをフレームとサイレンサーに溶接します。



続いてタンク上げ加工です。フロントのピンは削除します。

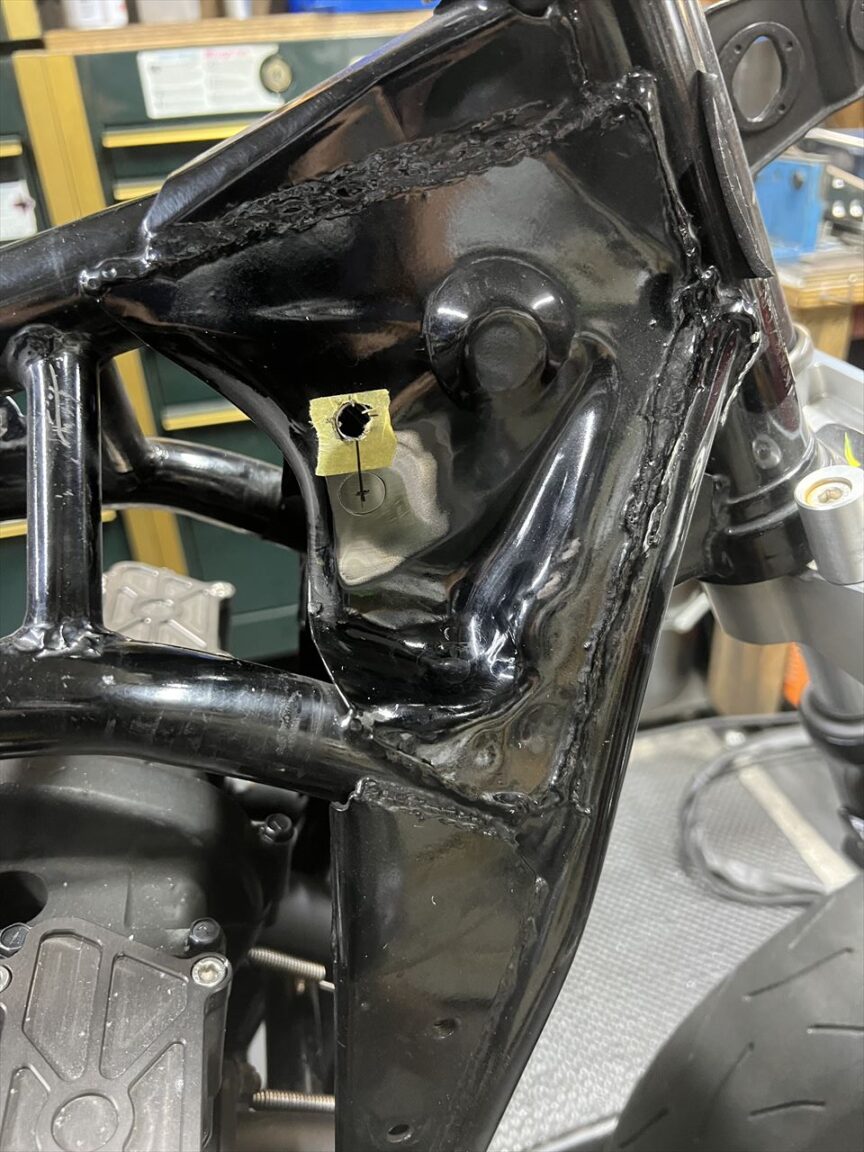

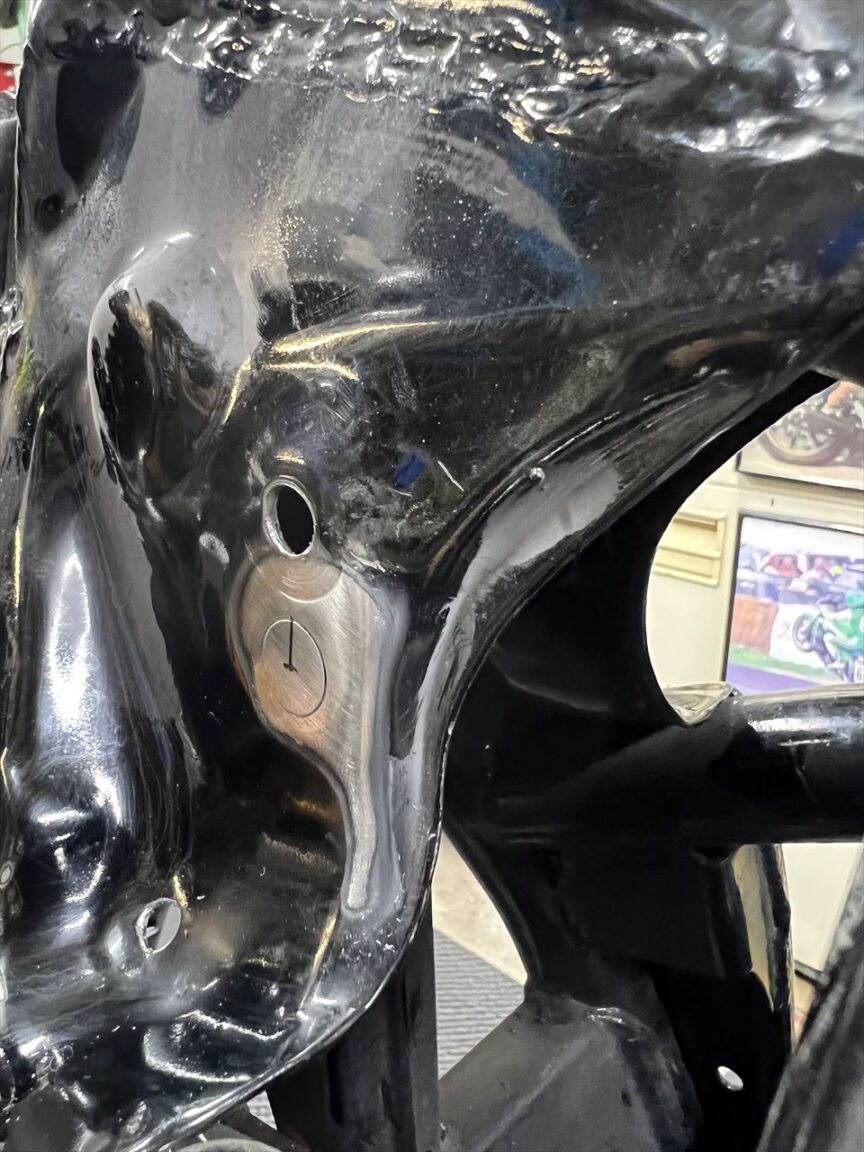

ノーマル位置の2センチ上に穴を開けます。

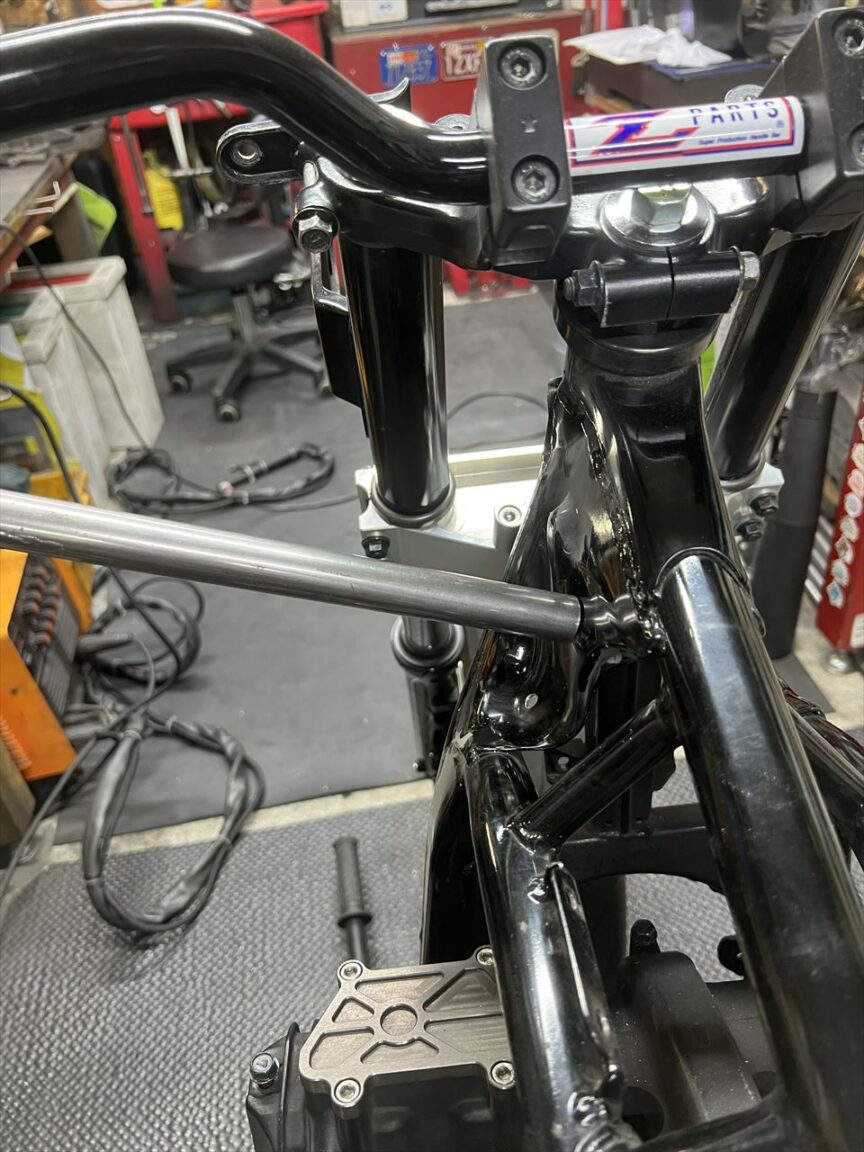

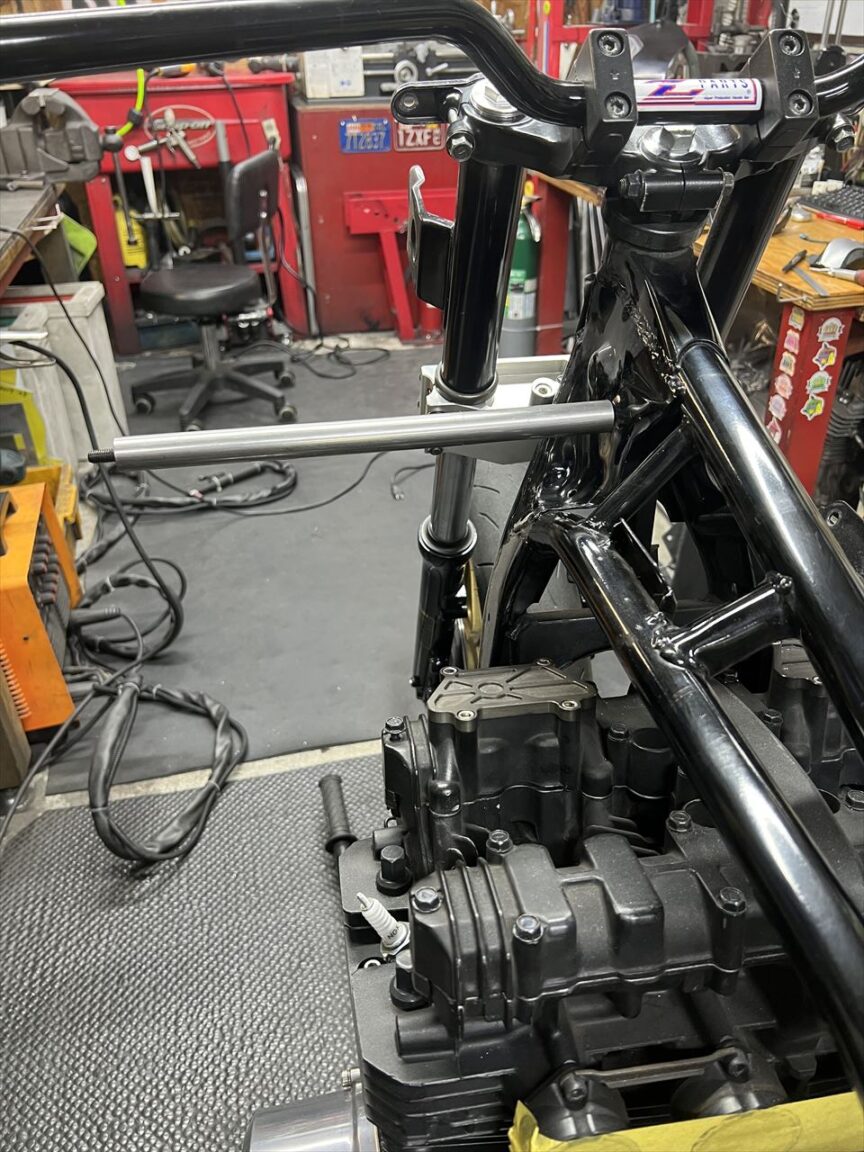

取り付け面は斜めなので、バーをボルトナットで固定して水平にします。



これでガセットに開けた取付穴の座面は垂直になりました。

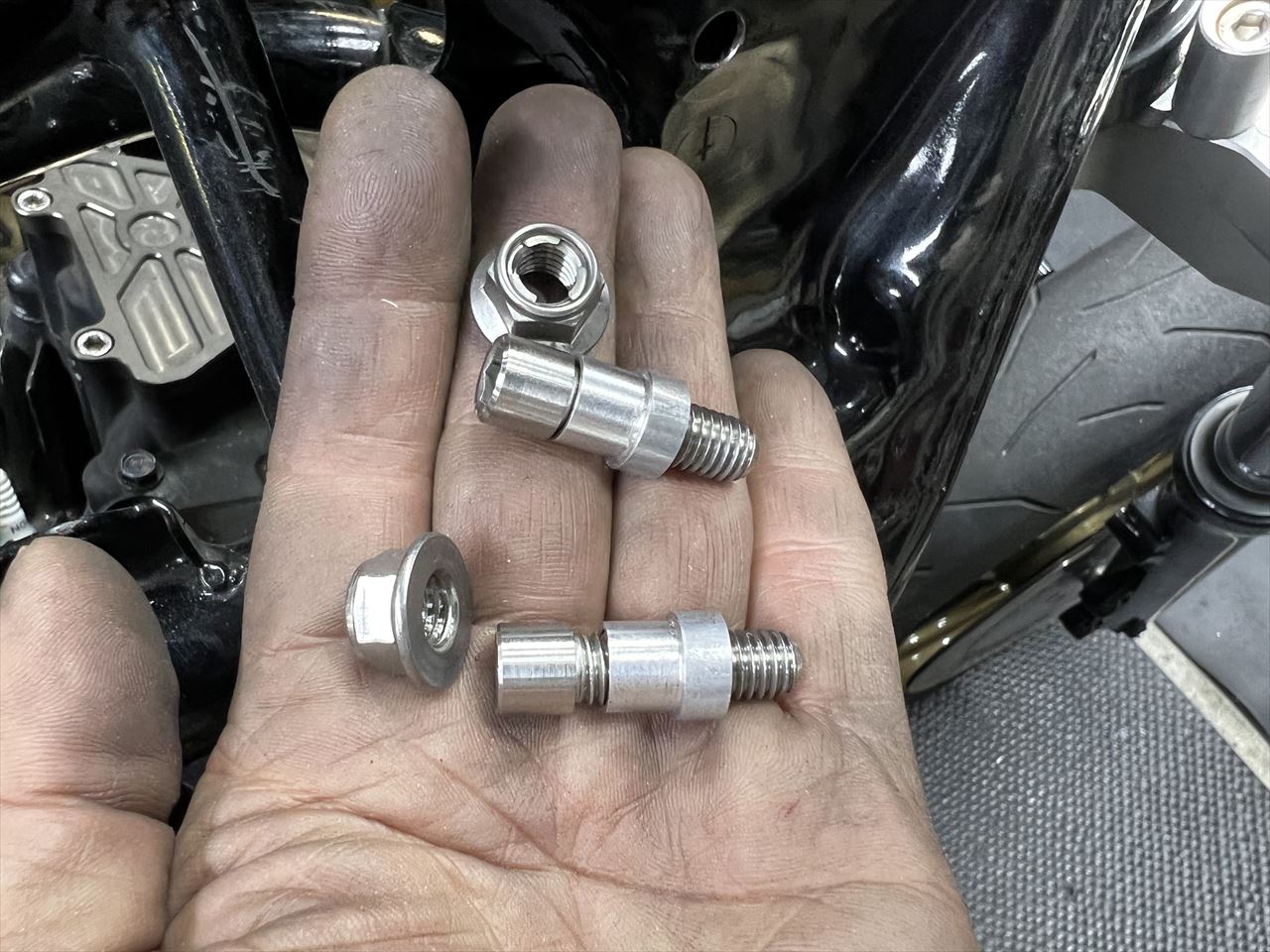

移設用のマウントピンを準備します。

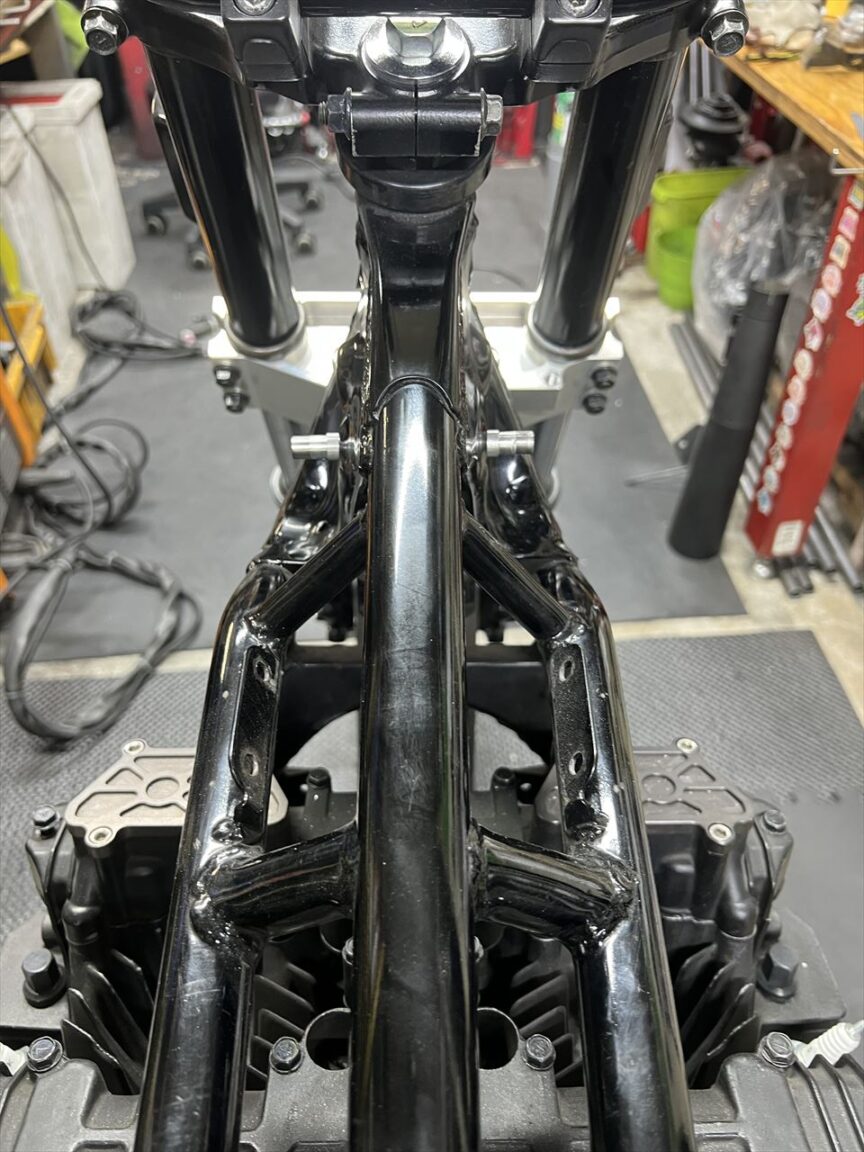

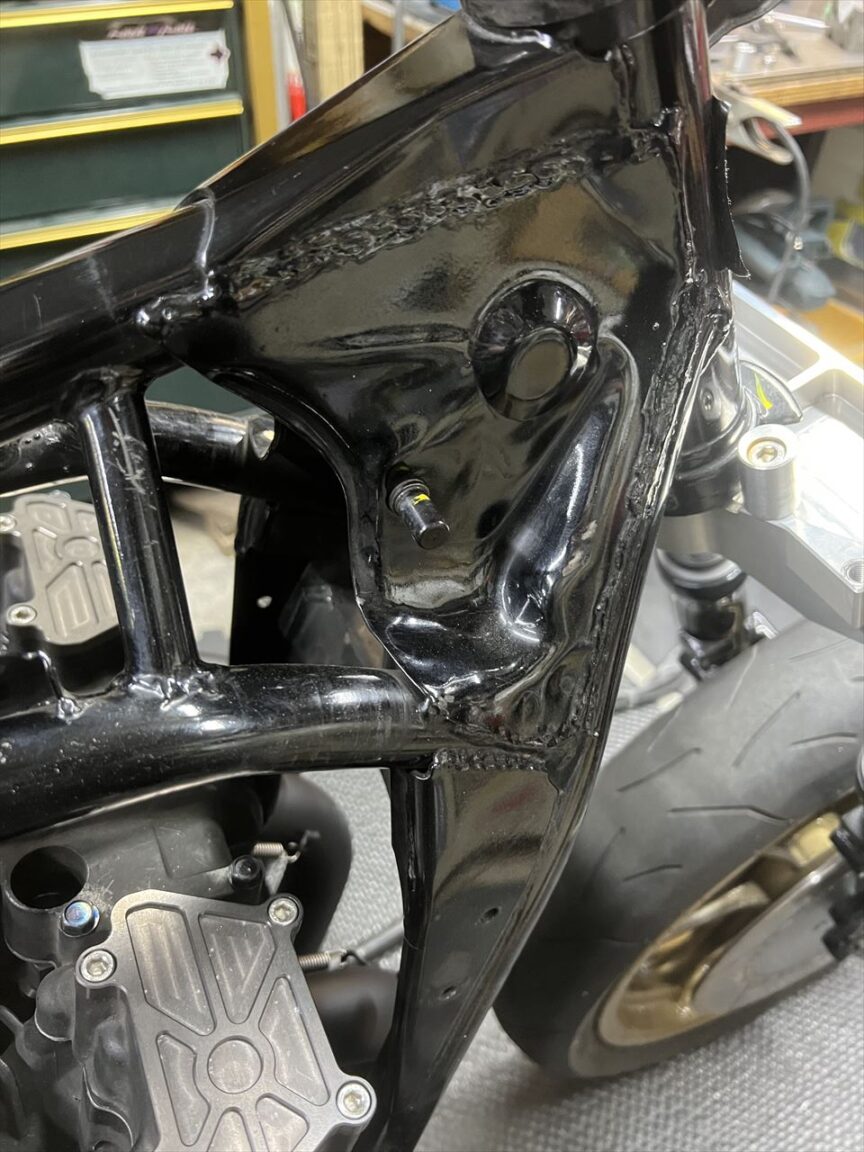

ピンを取り付けます。

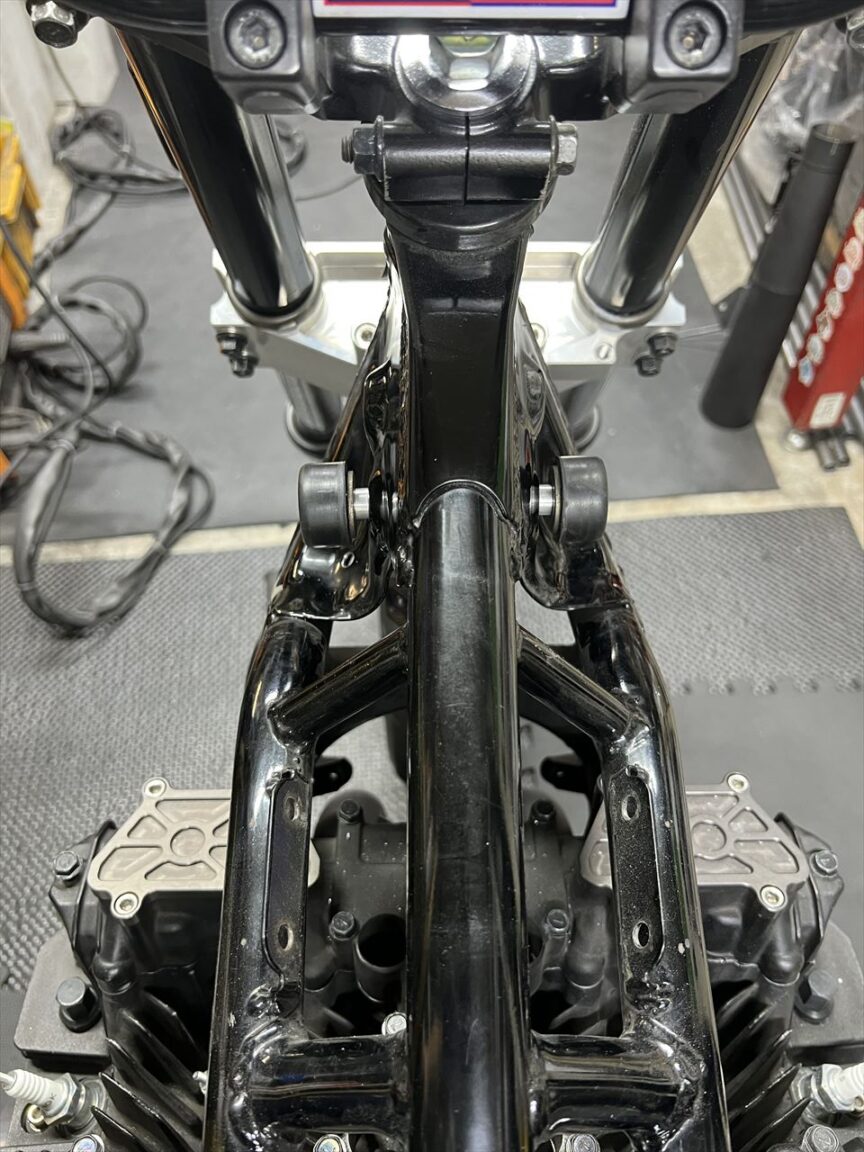

ダンパーを取り付けます。

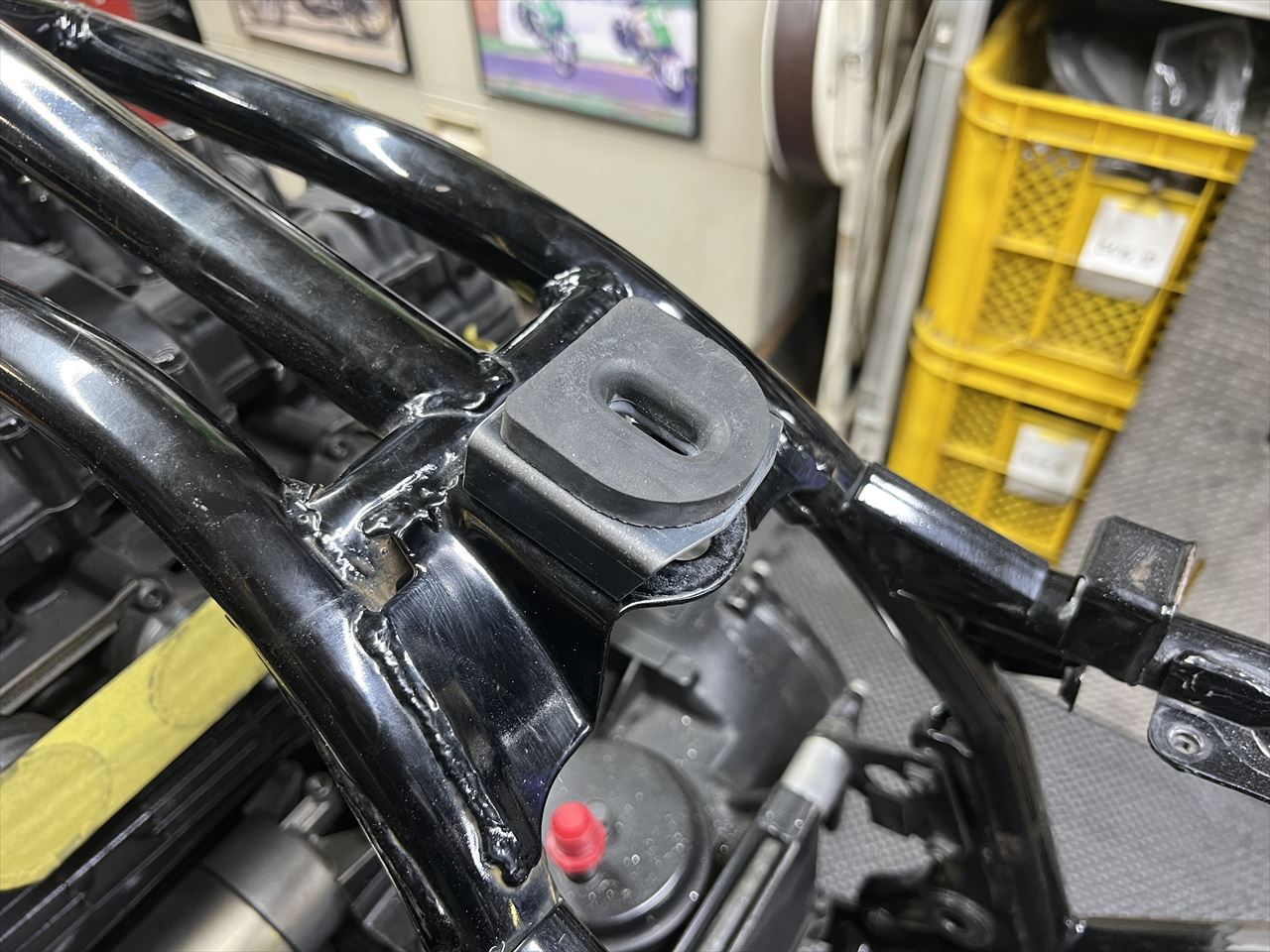

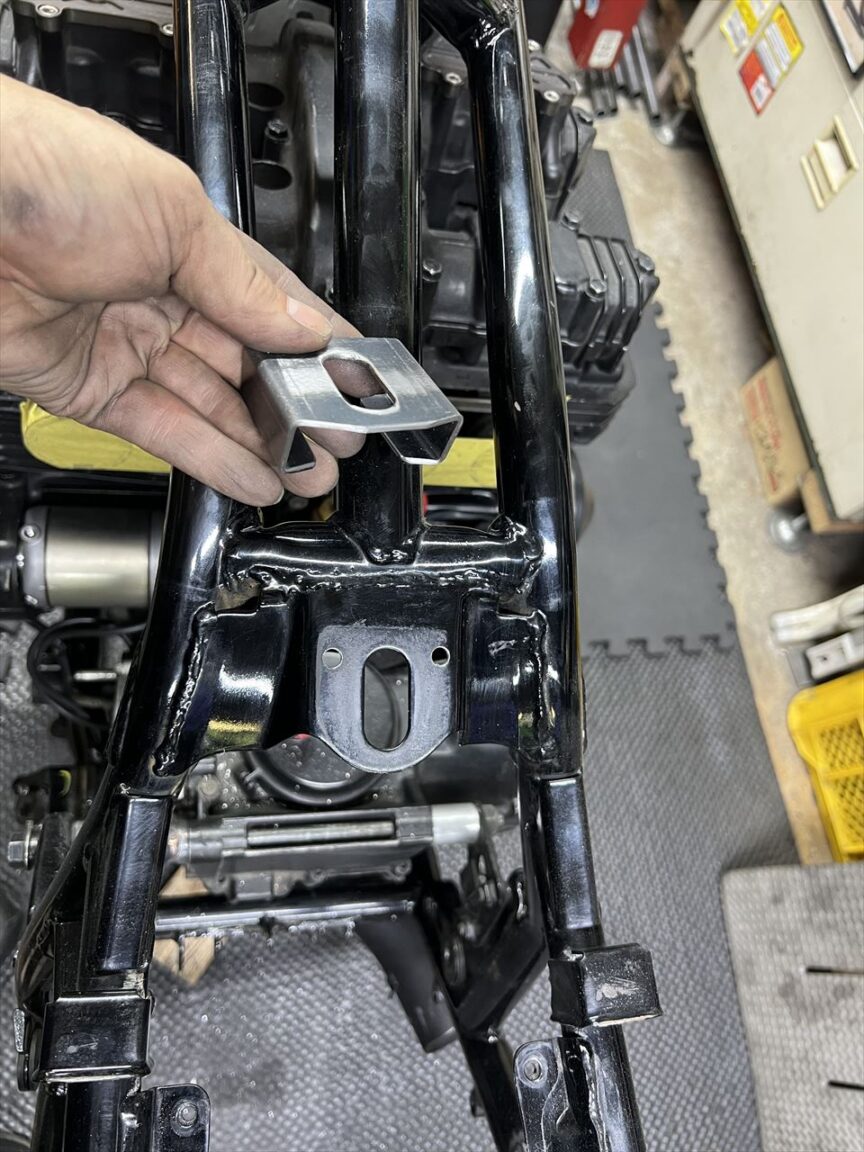

リヤのマウントはゲタを履かせます。



こちらもフロント同様2センチアップです。

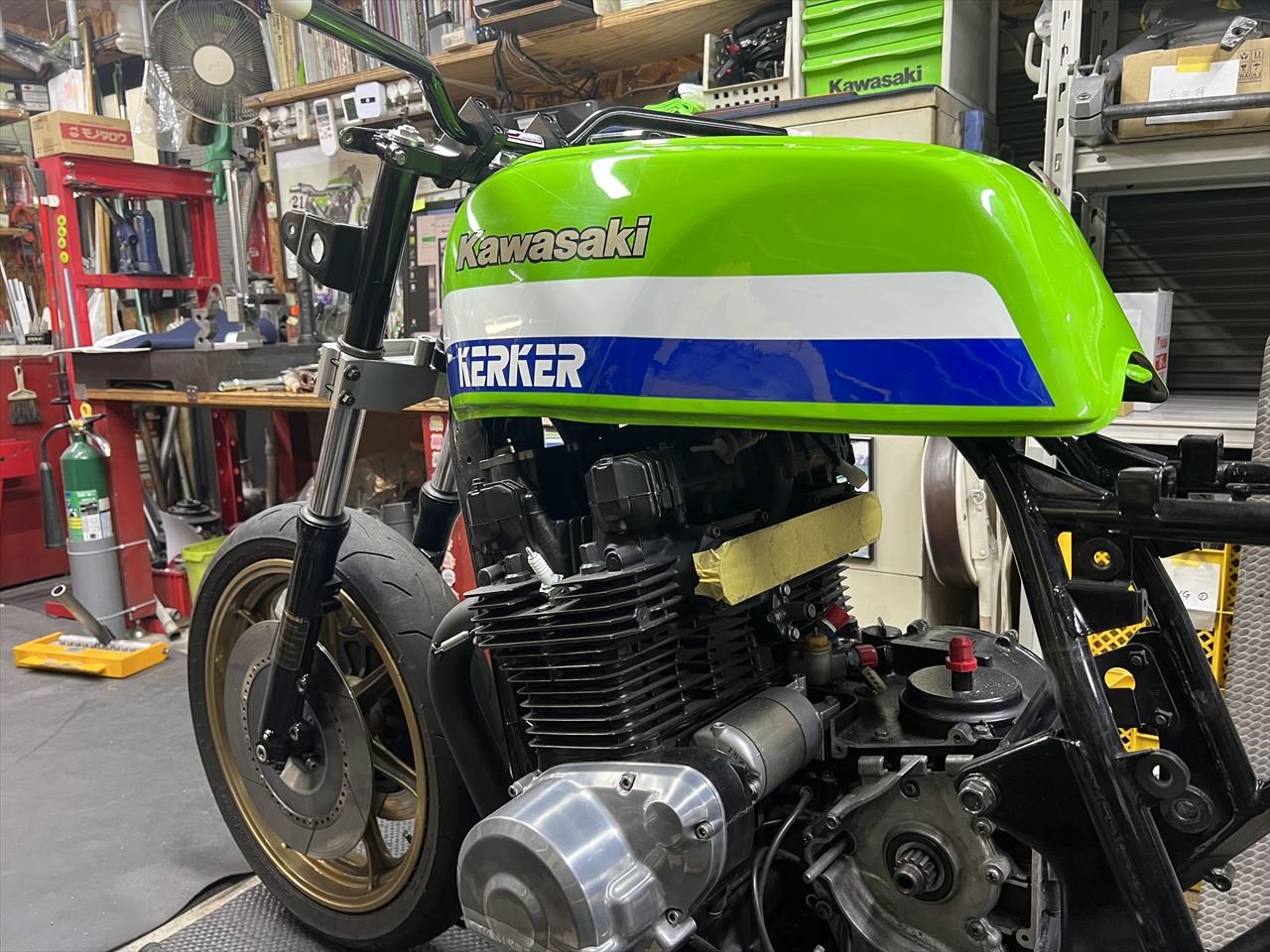

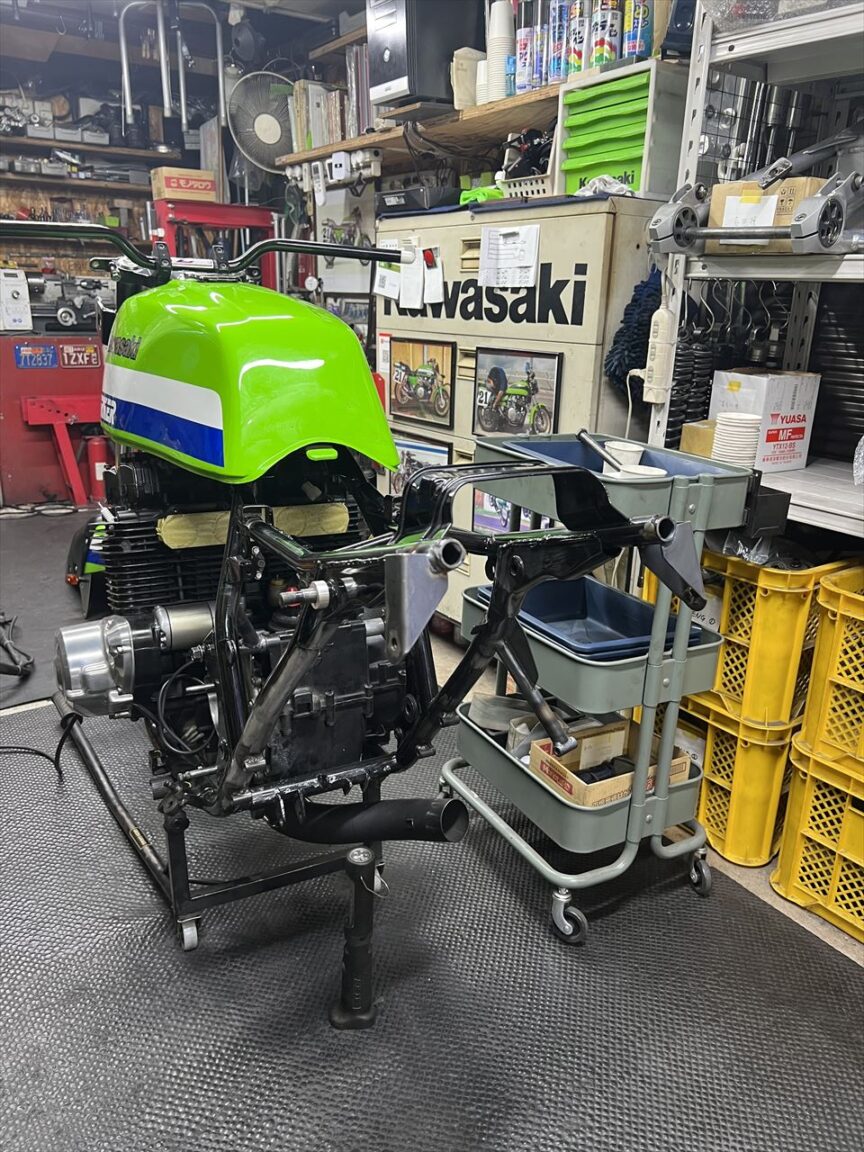

タンクを載せて取り付け確認します。

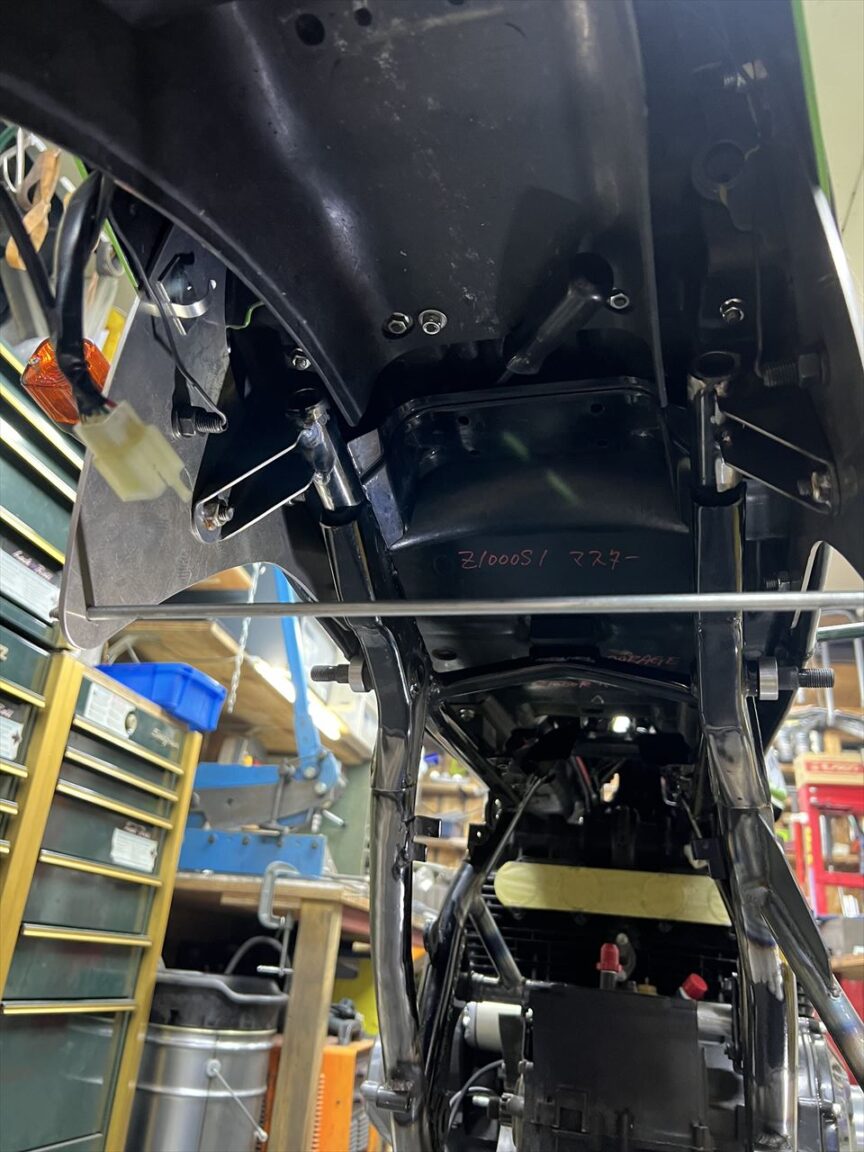

デモ車のテールASSYを治具代わりにセットします。

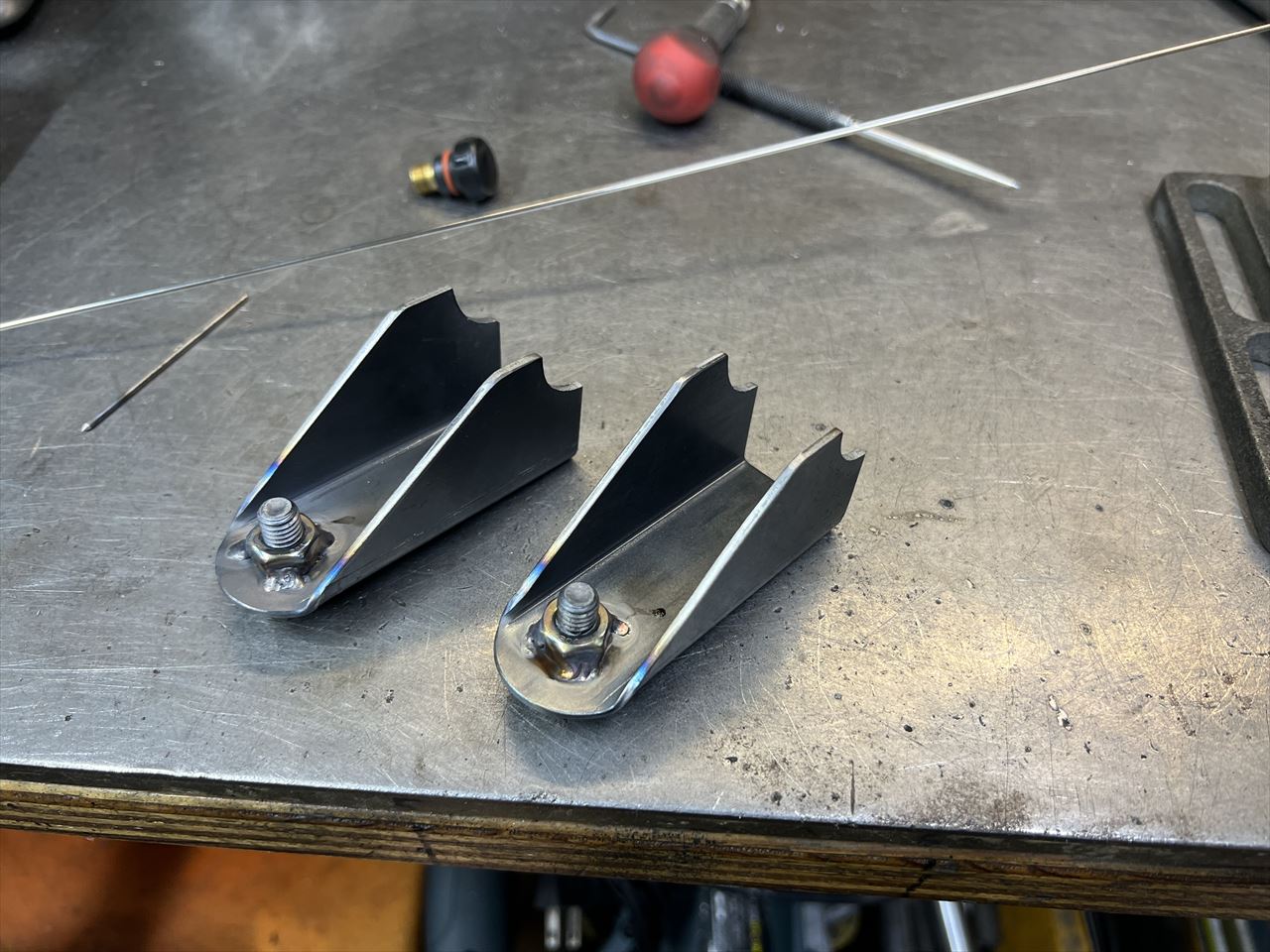

シートブラケットを準備します。



シート位置に合わせてブラケットを溶接します。
