Z1000R1 K.K様 ワークスS1仕様製作 S1テール周りの製作

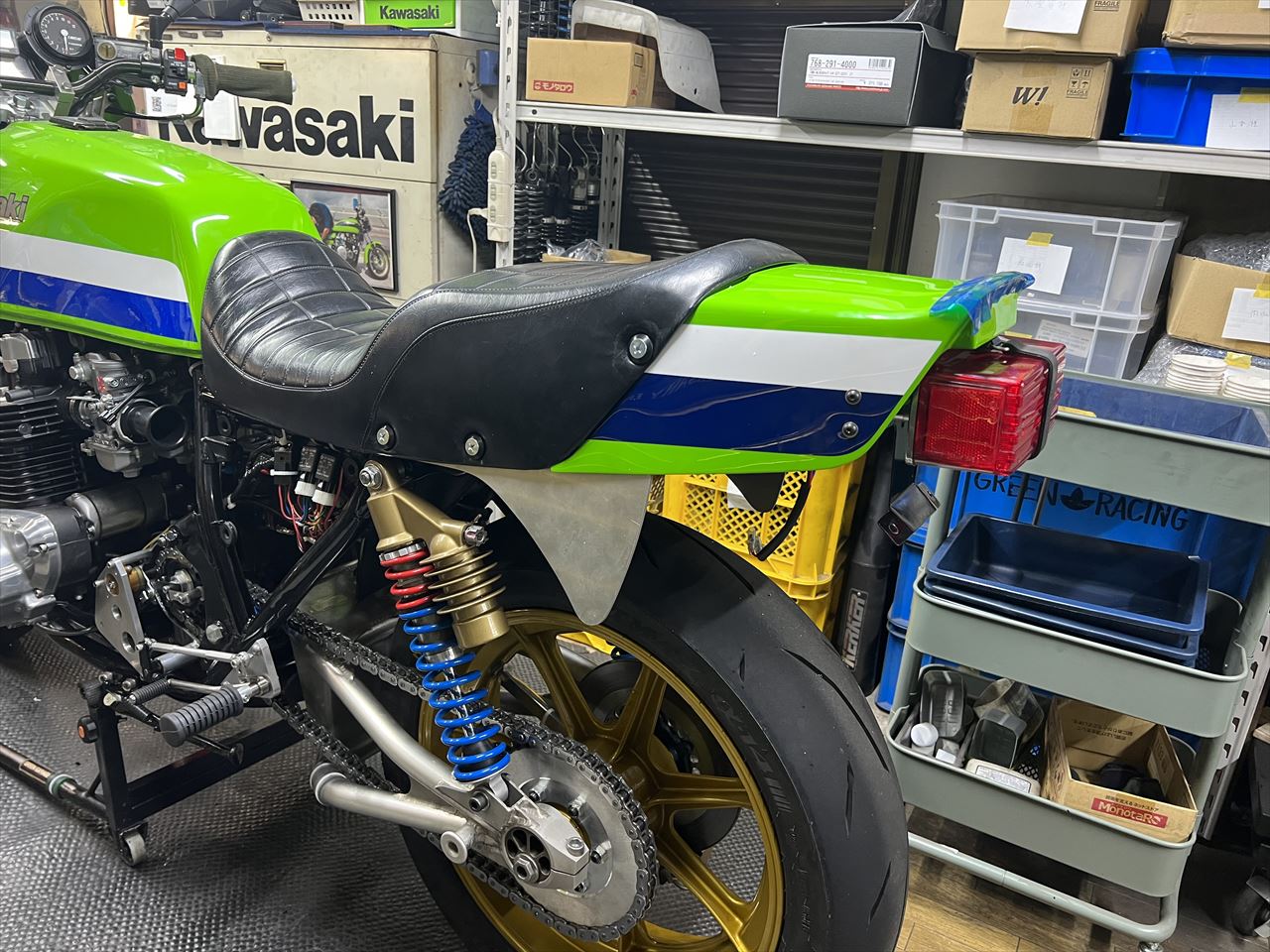

仮のテールカウルから本番使用へ組み替えます。



テールASSYを外します。

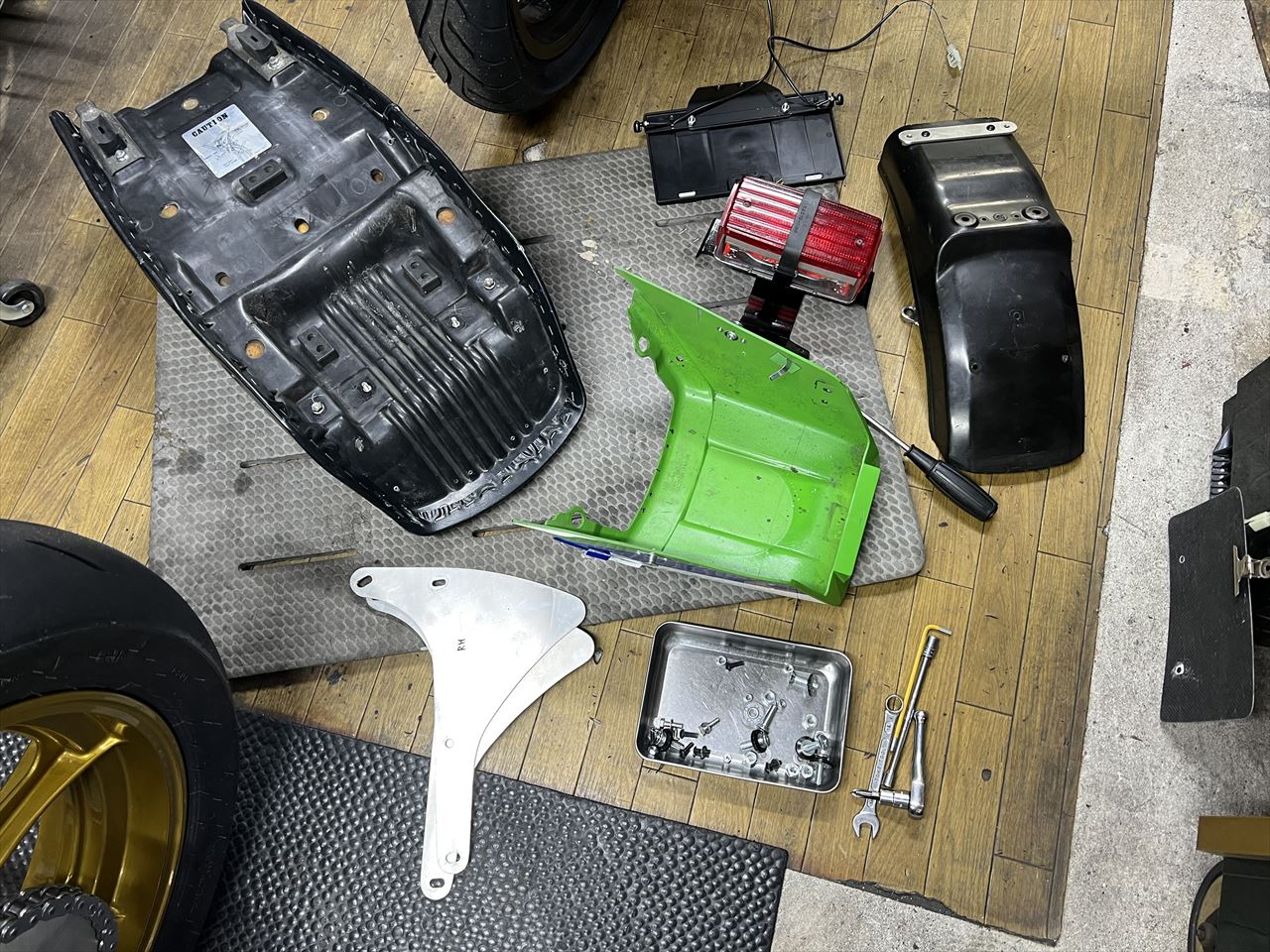

分解します。

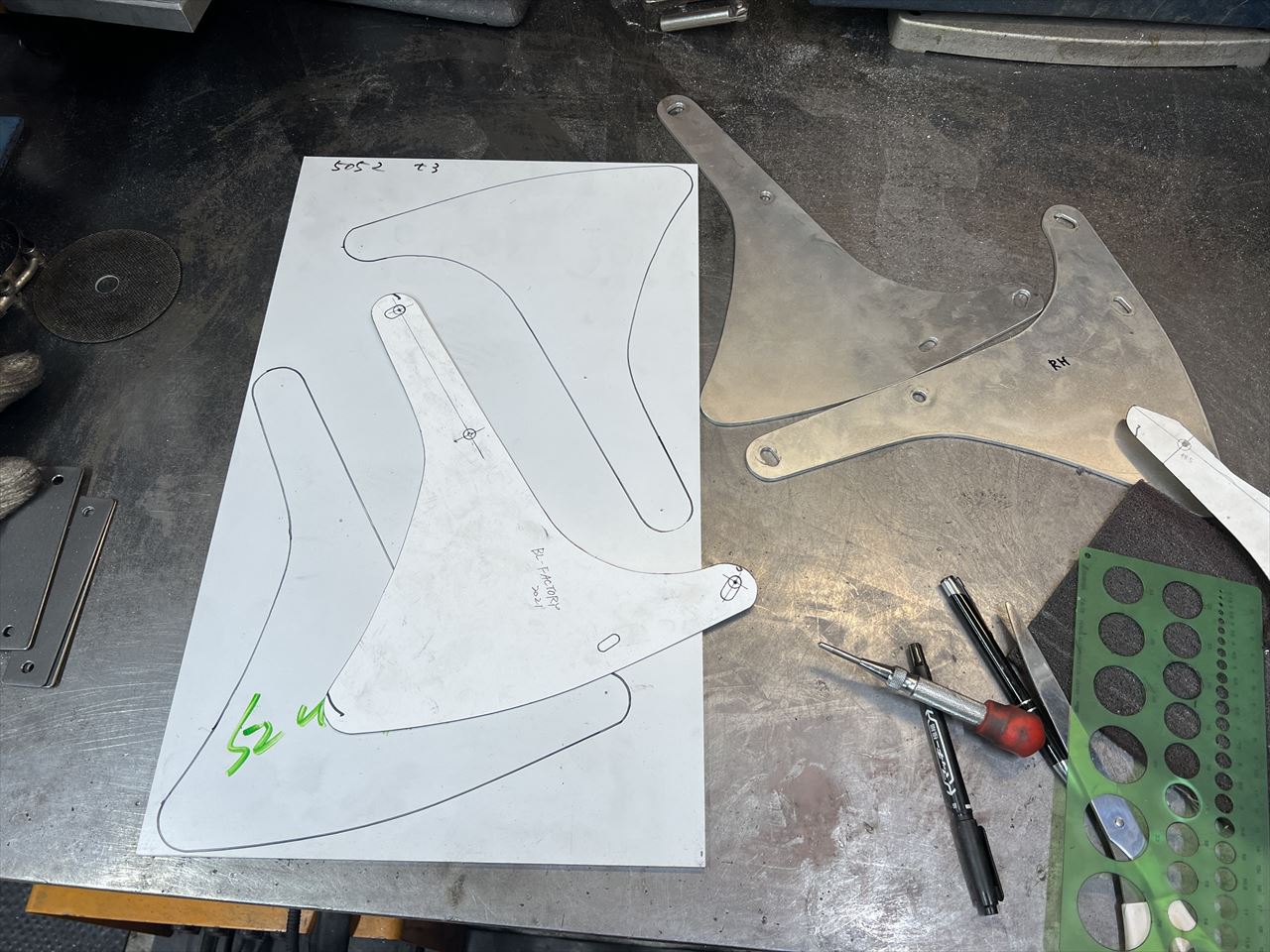

スペアテールASSY用に三角プレートを複製します。

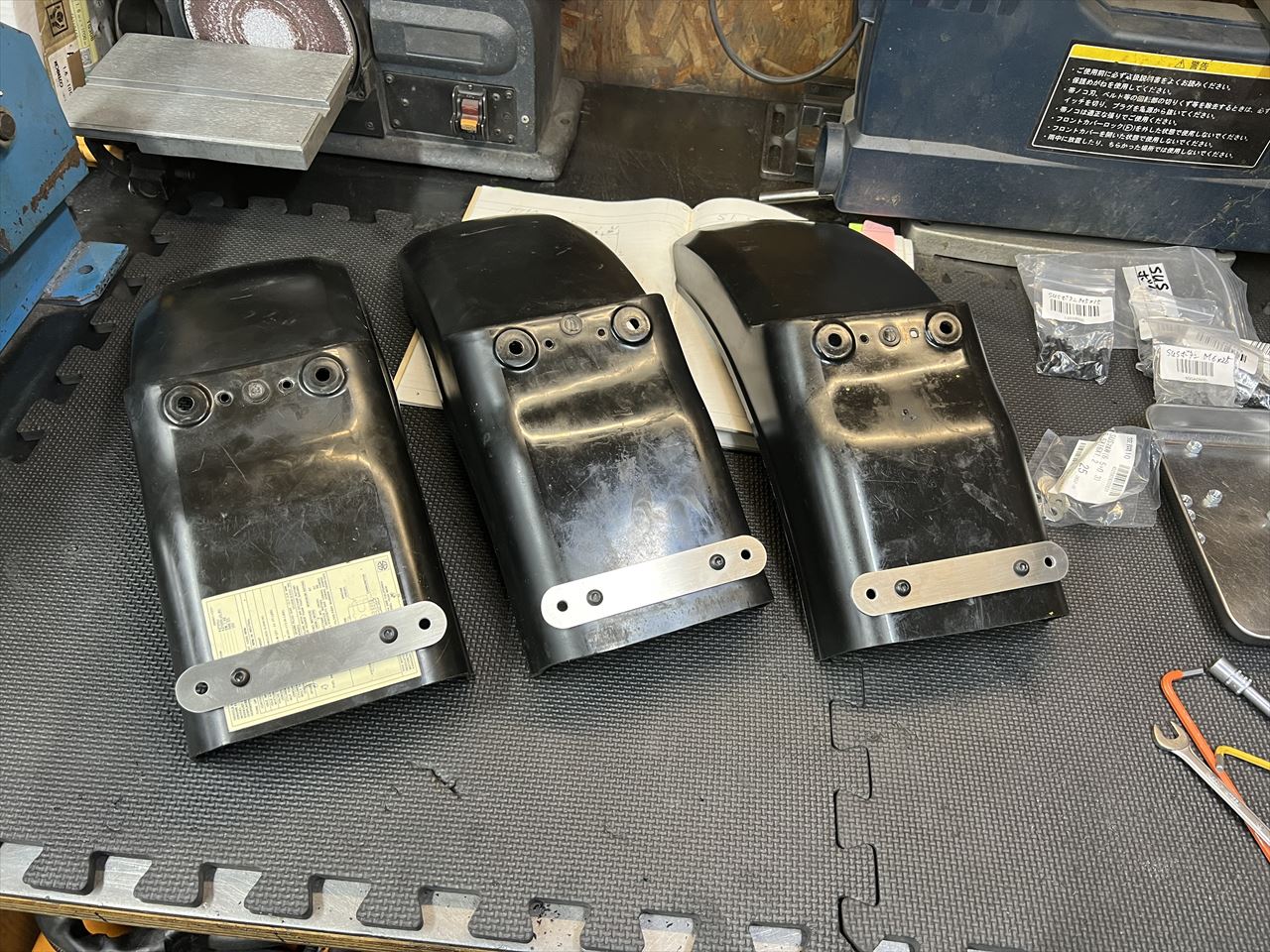

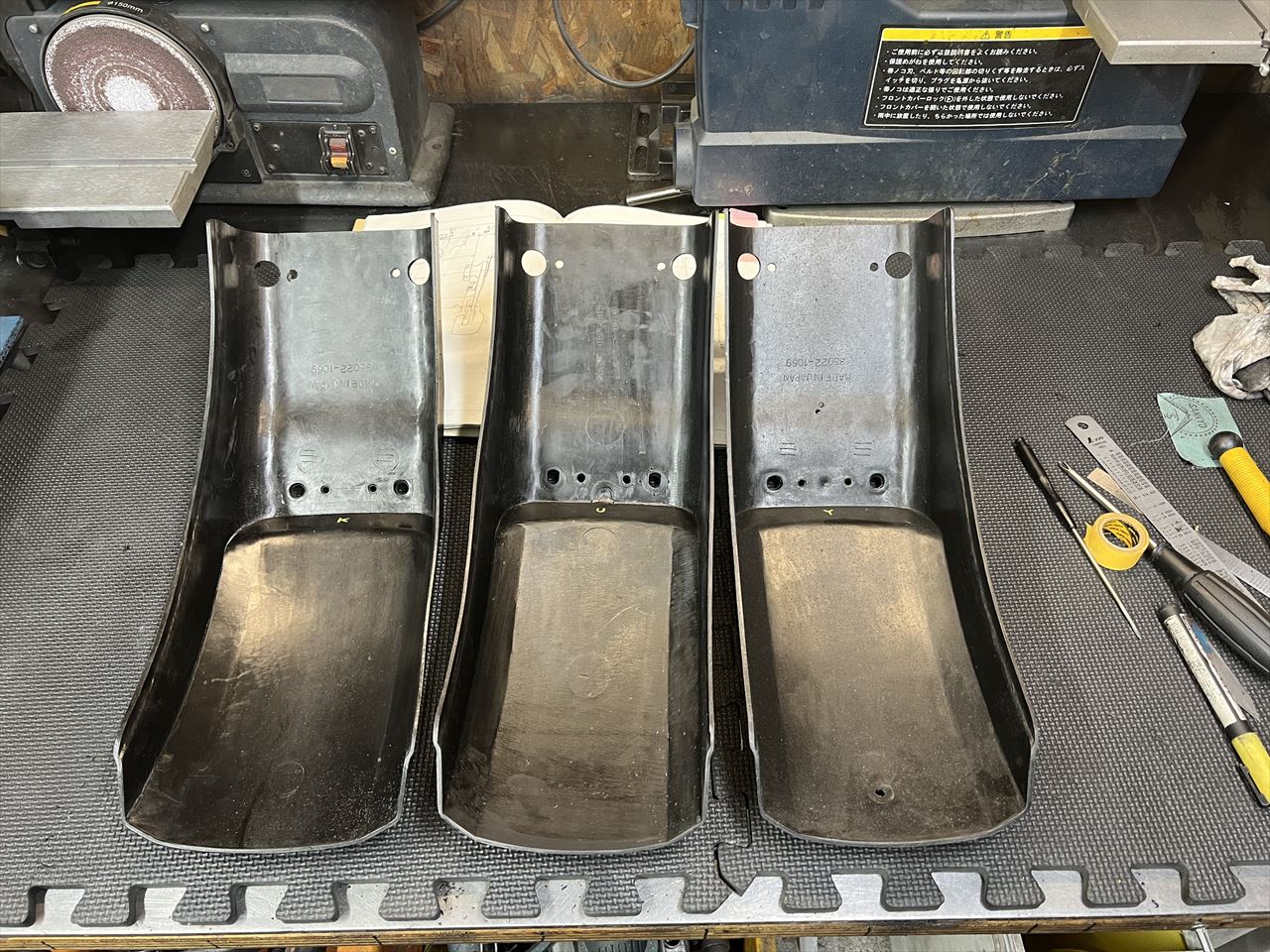

リヤフェンダーのスペアも製作します。前方を切り詰め、取り付け穴を開けます。



ステーを取り付けます。



塗装済みのFRPテールカウルが1個できたので使用します。

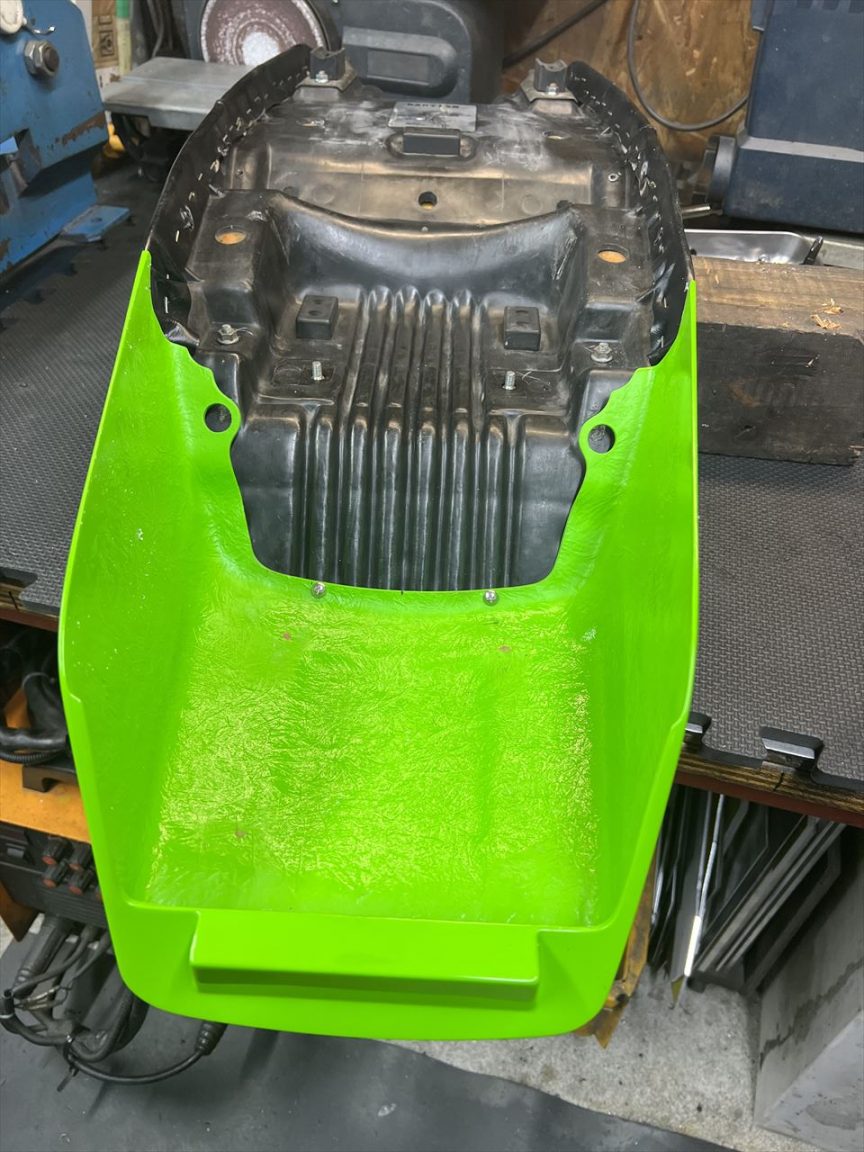

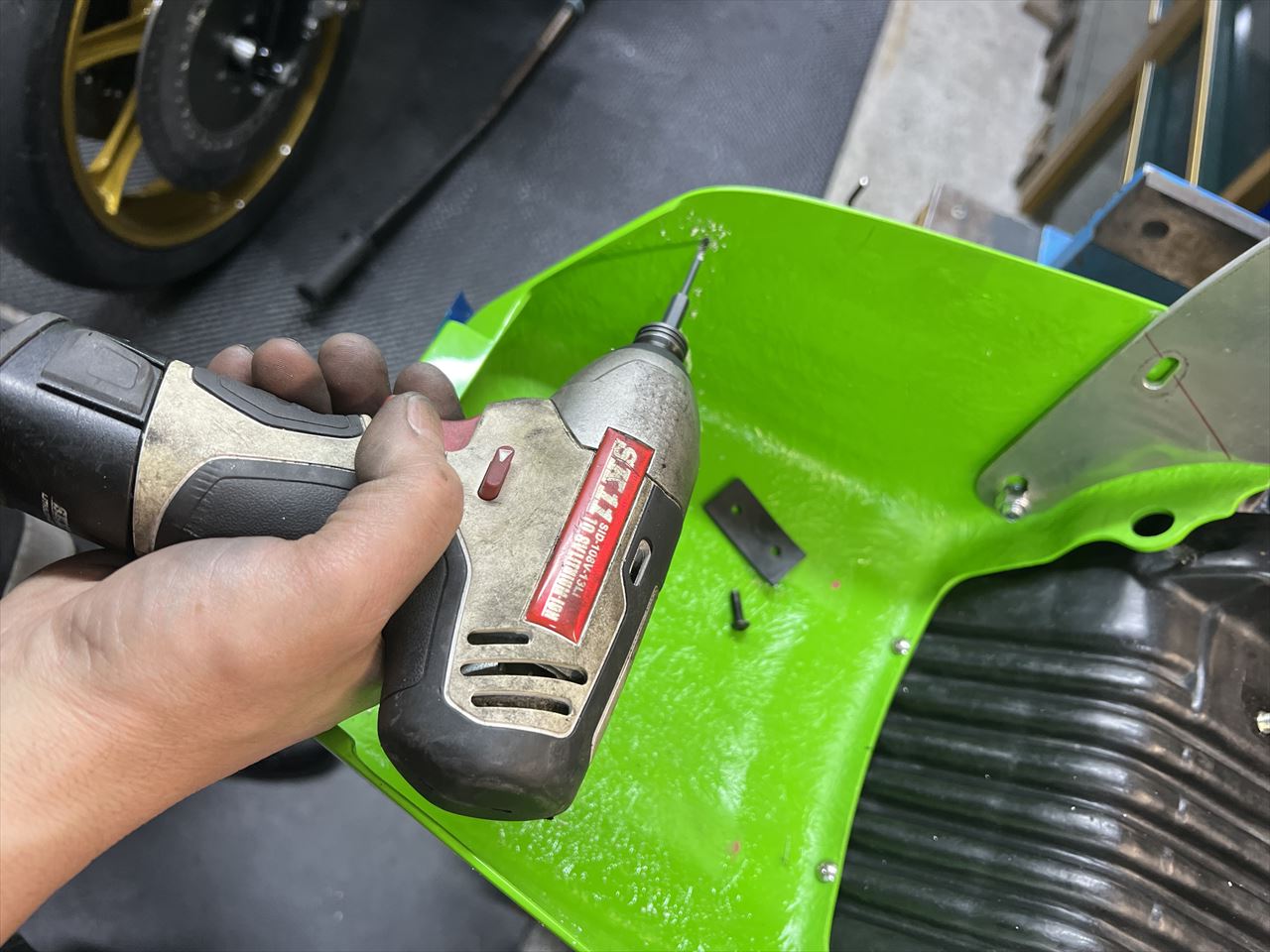

シートにビスで固定します。

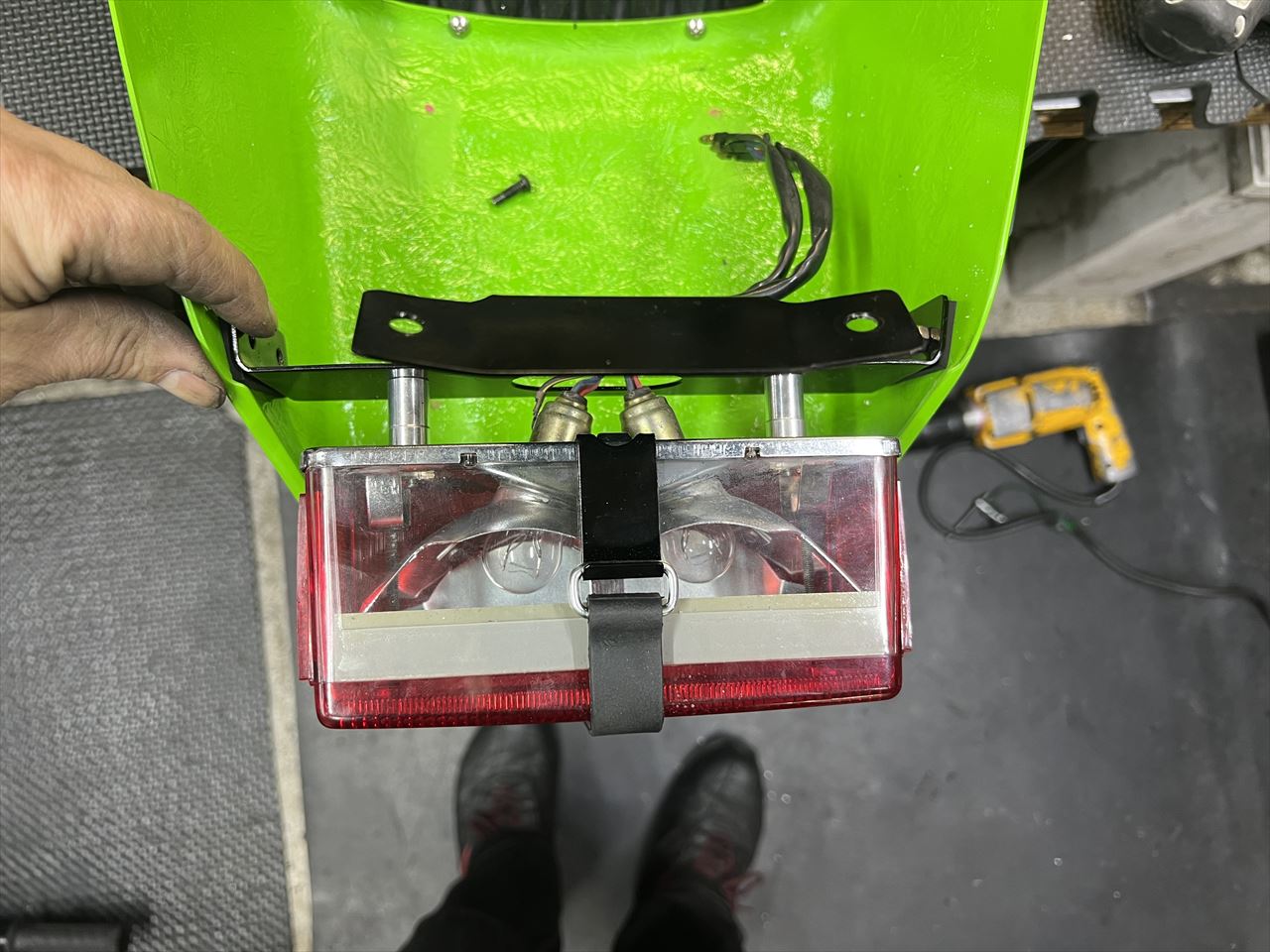

テールランプブラケットを位置決めします。

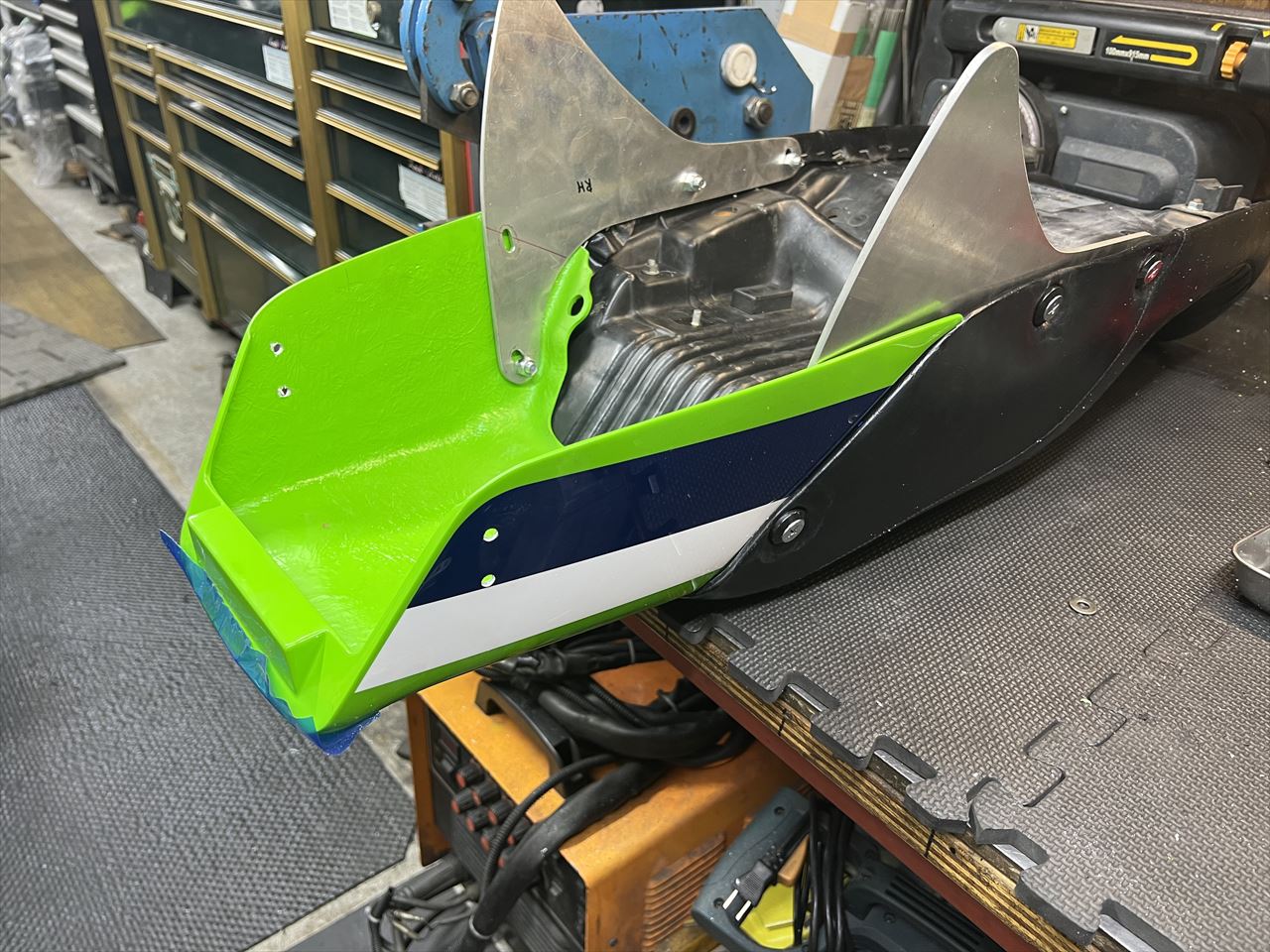

三角プレートを付け、テールランプの水平を確認し、穴を開けます。

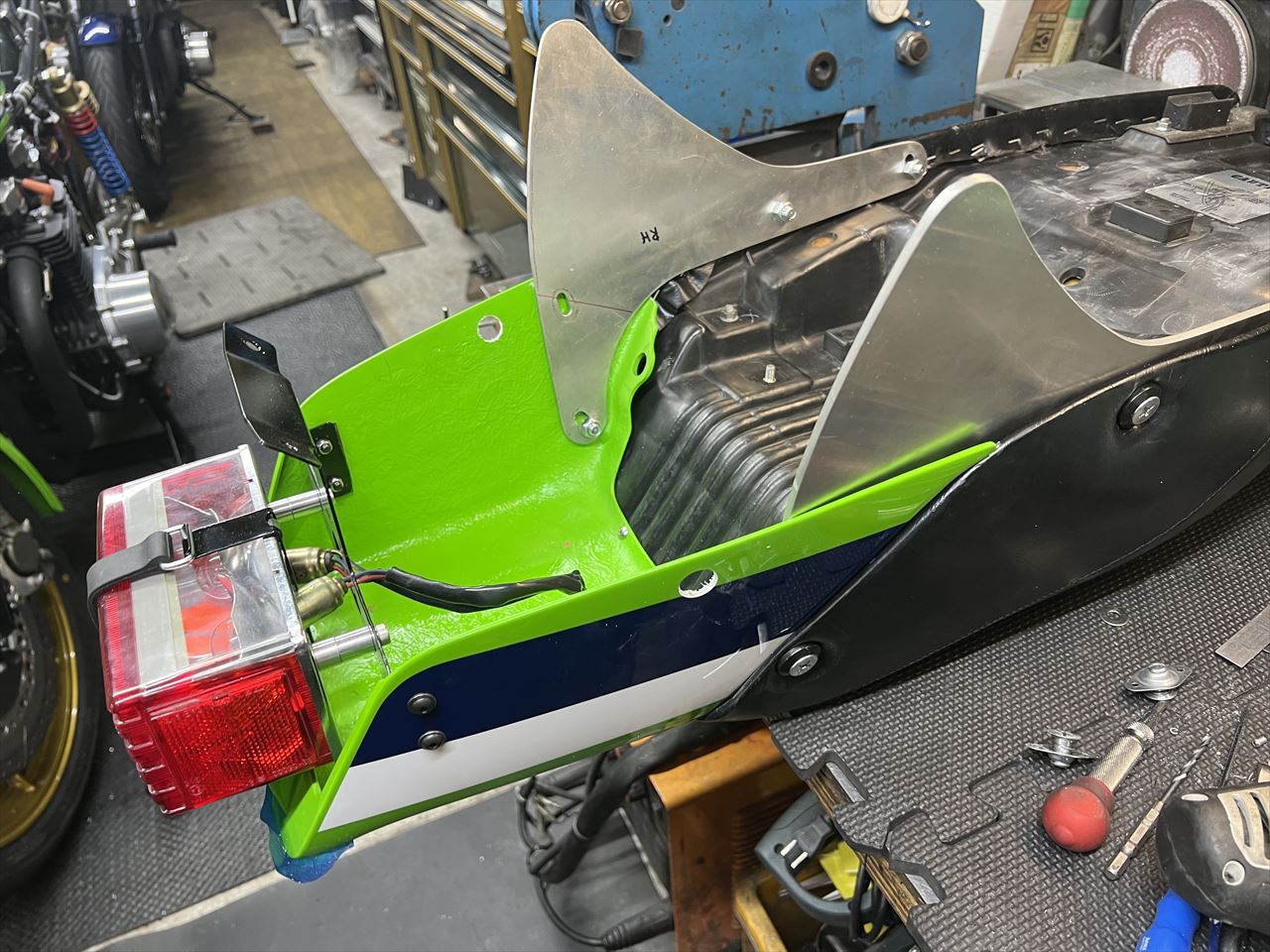

車両に取り付けて上下の角度を確認します。



取り付け穴を全て開けます。



再び車両に付けて確認します。その後、ズースファスナーの位置をマークします。



ズースファスナー用の穴を開けます。

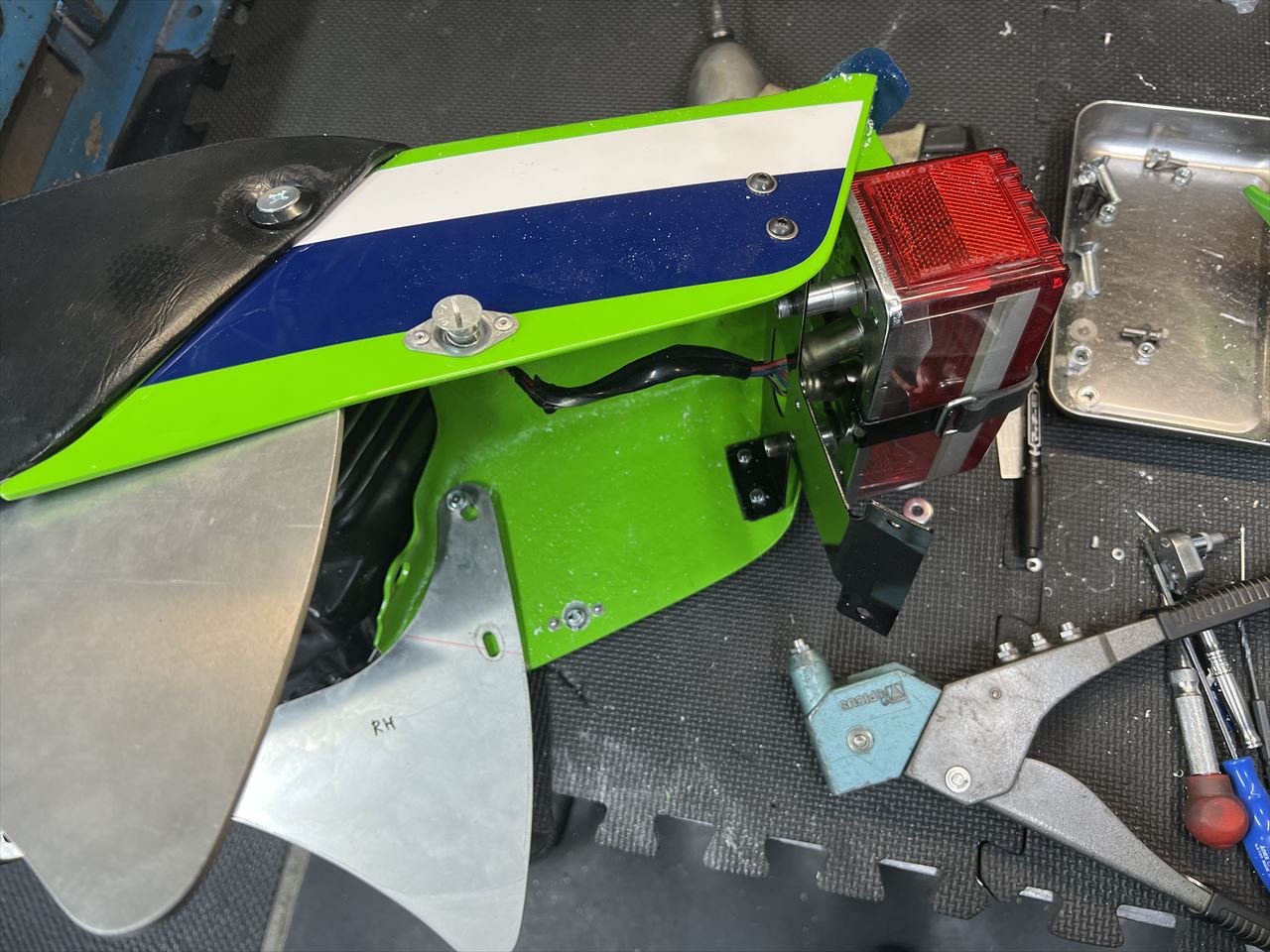

ファスナーをリベットで取り付けます。



取り付け確認します。

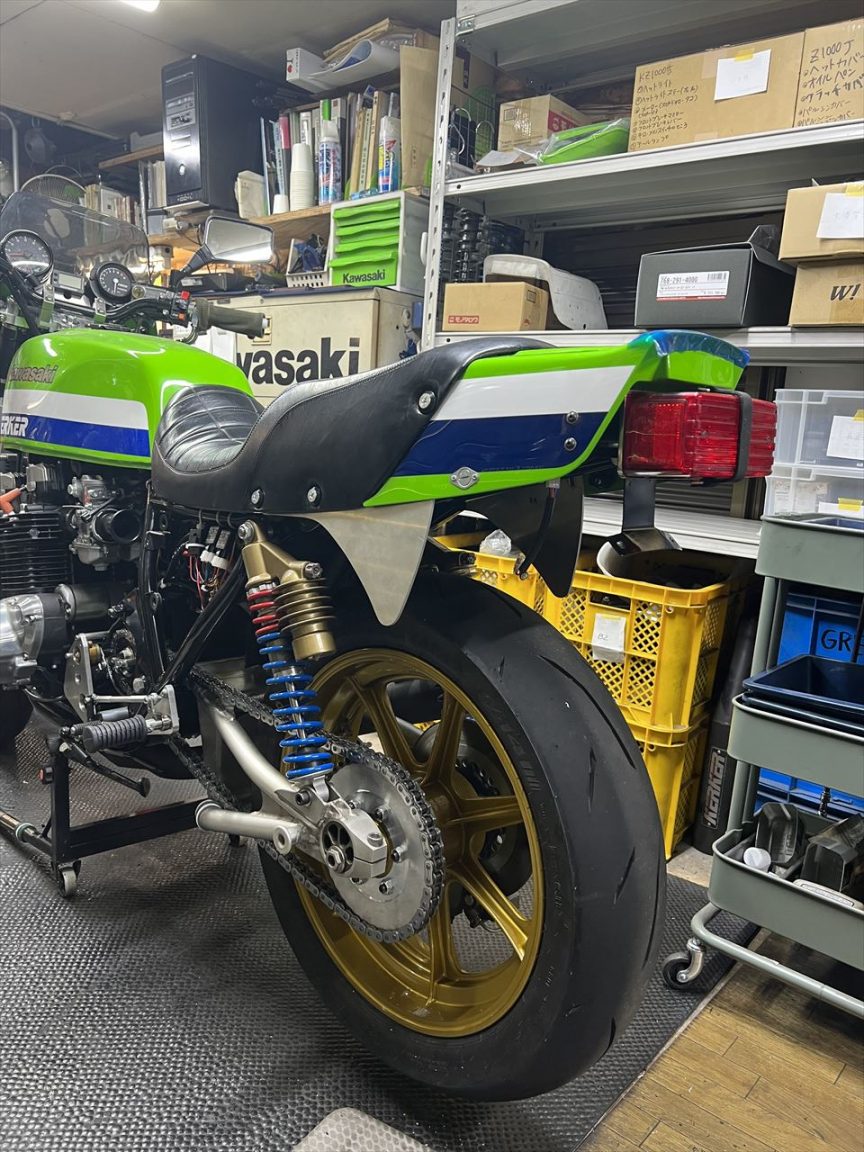

リヤフェンダーを取り付けます。本番使用1個目の完成です。
