Z1000Mk2 I.M様 エンジン腰上組み立て



シリンダーのボーリングが完成しました。いよいよエンジン腰上の組み立てです。



ピストンは超軽量のφ71ミリピスタルレーシング製です。

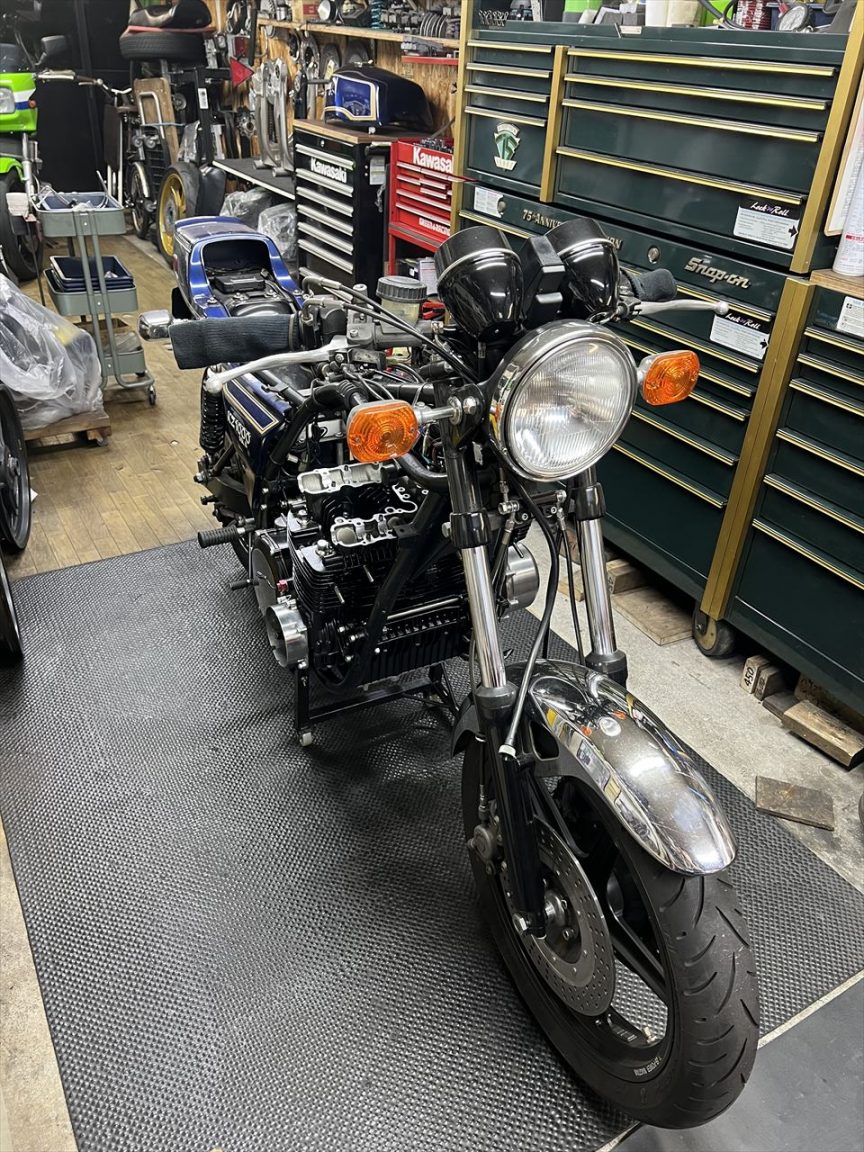

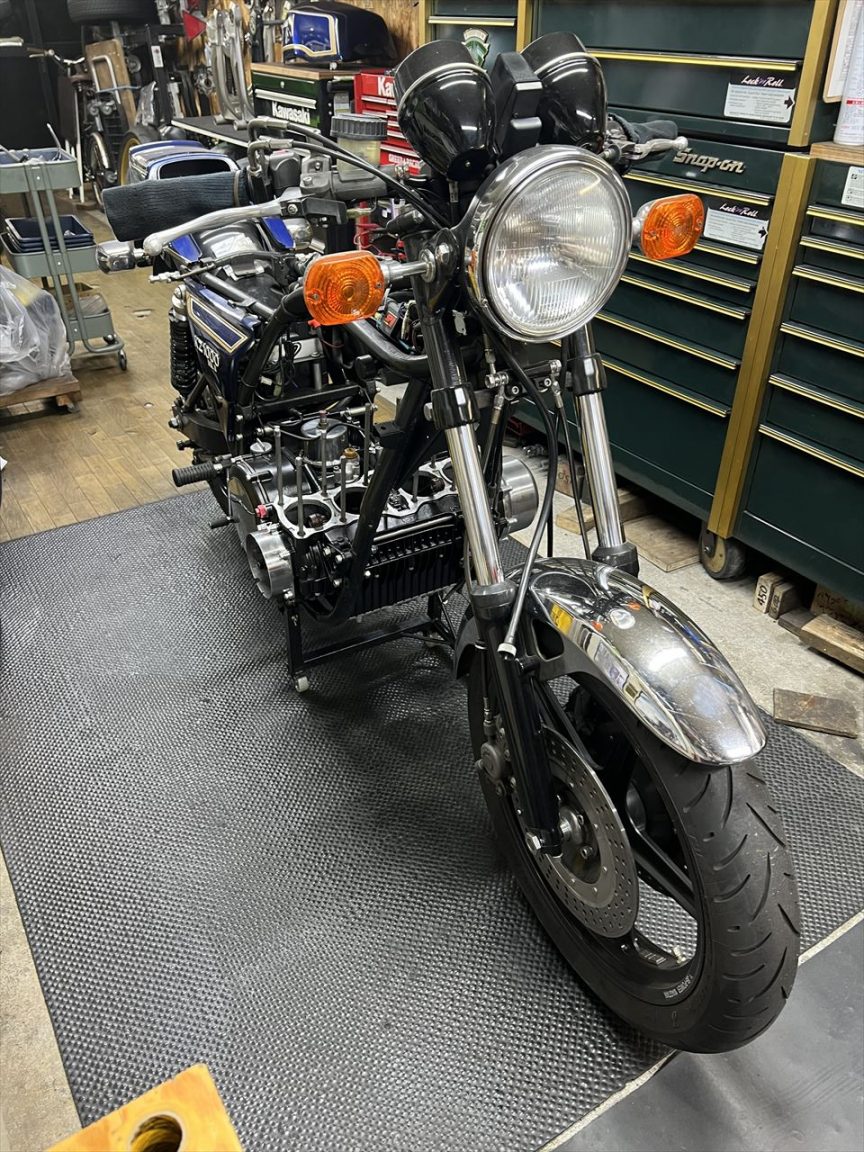

車両の方は現在こんな感じ。お預かりしてからもうすぐ4ヵ月といったところ。最近は外注先も非常に混んでいるので工期が長くなってしまいますね。

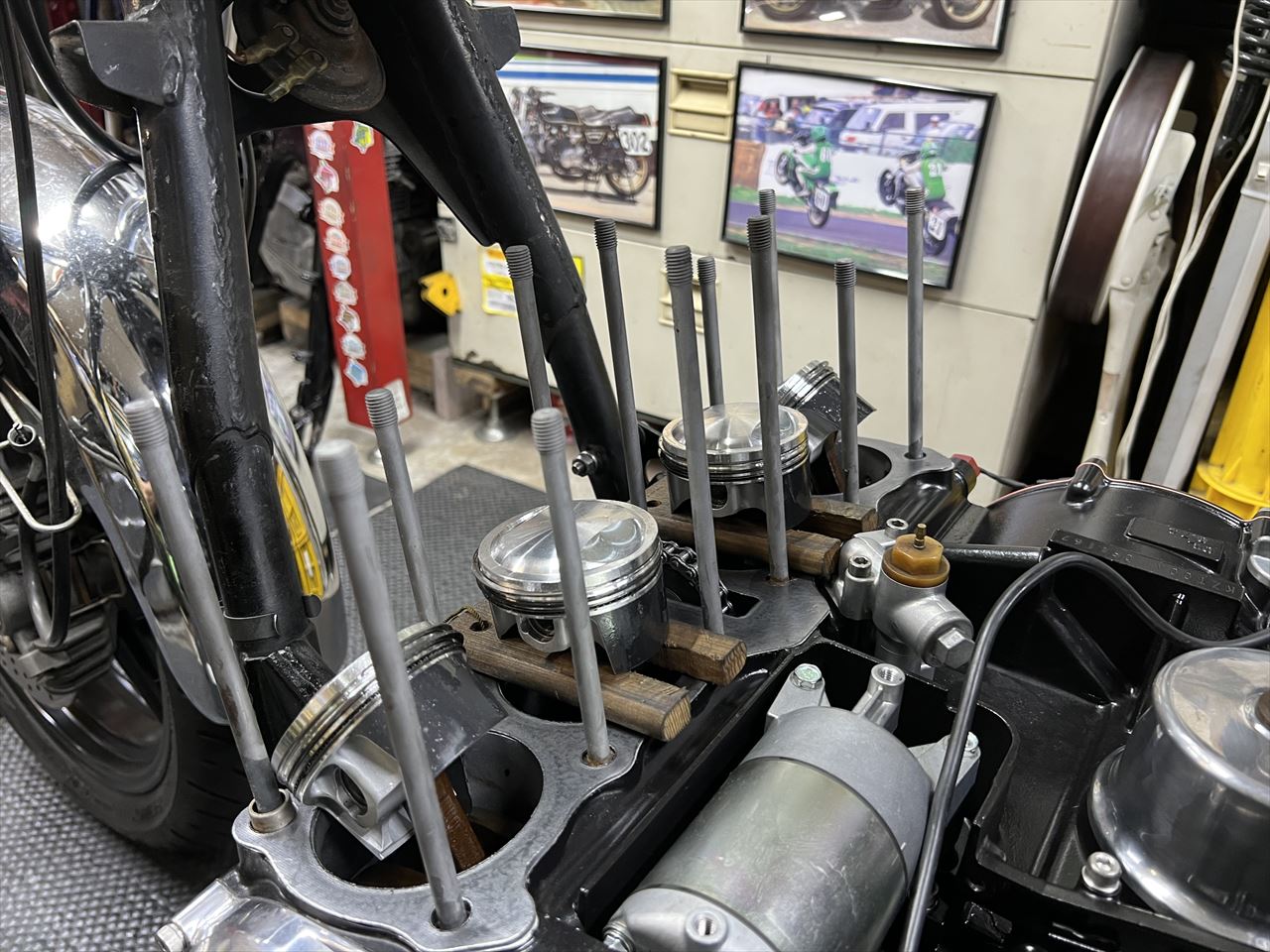

ピストンを組み付けます。こちらのφ17ミリピストンピンの方は、スナップリングの組み付けは通常レベルで比較的やり易いです。

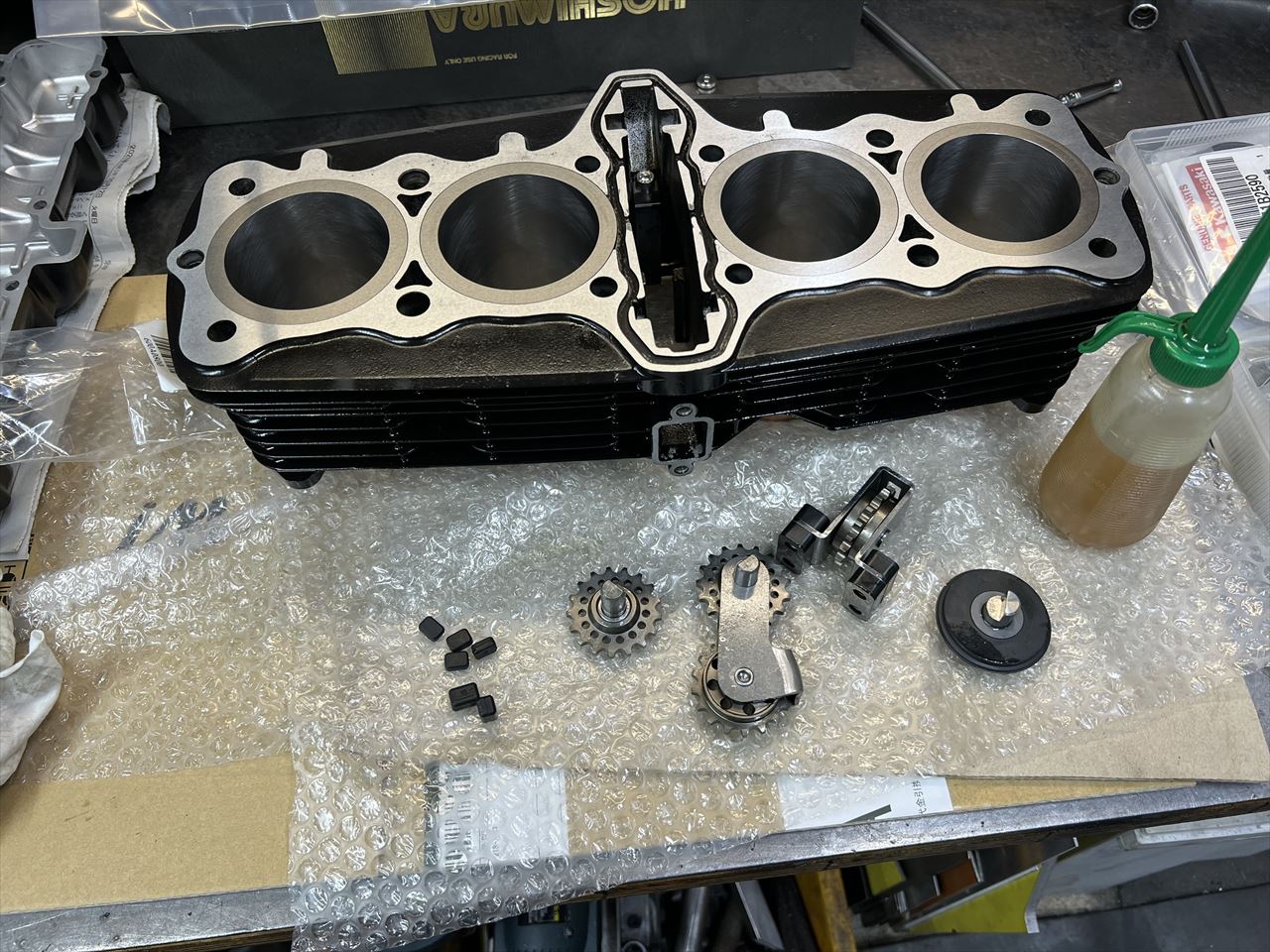

カムチェーンローラー関係はレーシングタイプを使用。



ボトムのローラーとベースガスケットをセットします。

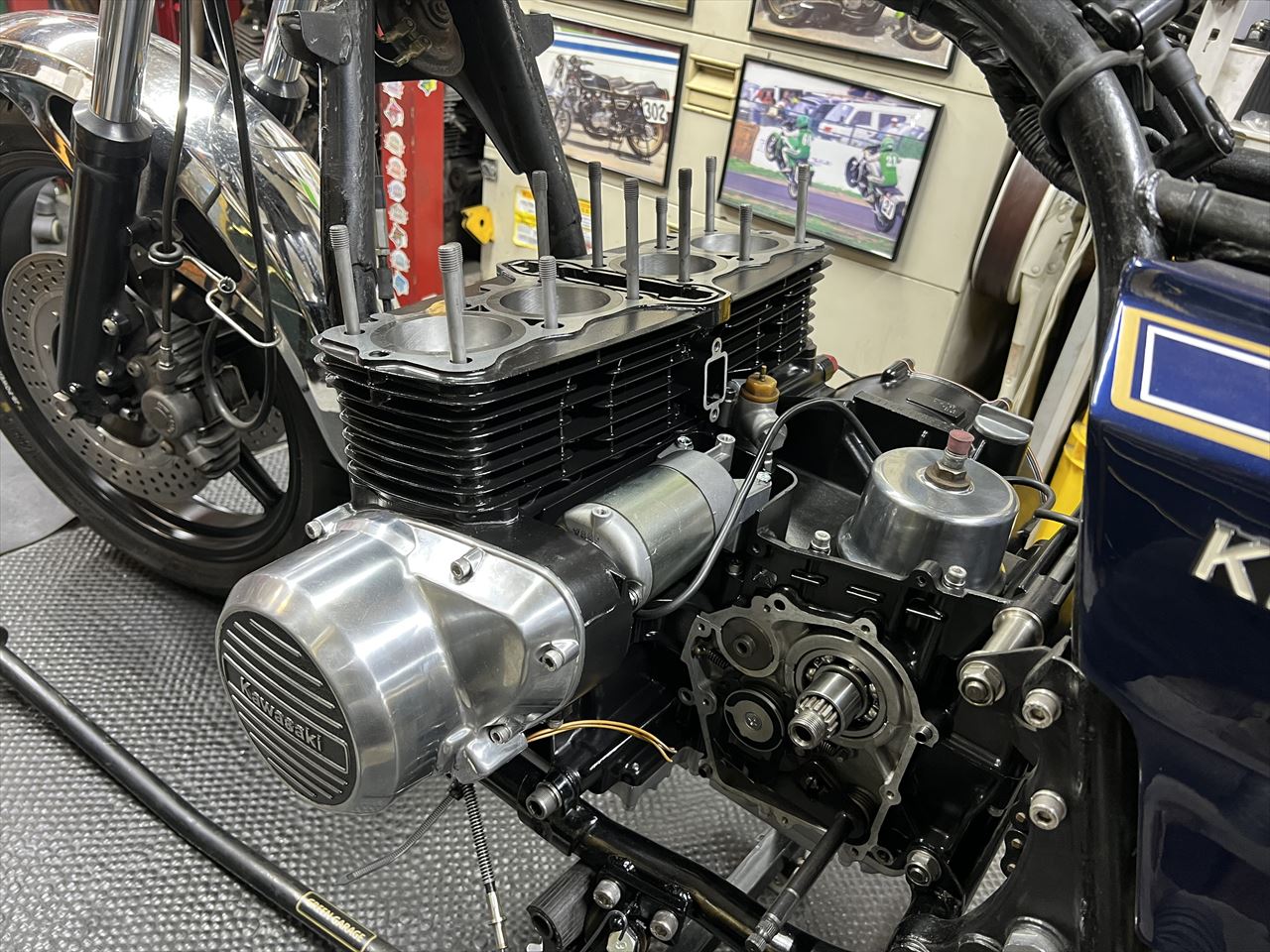

シリンダーを挿入します。

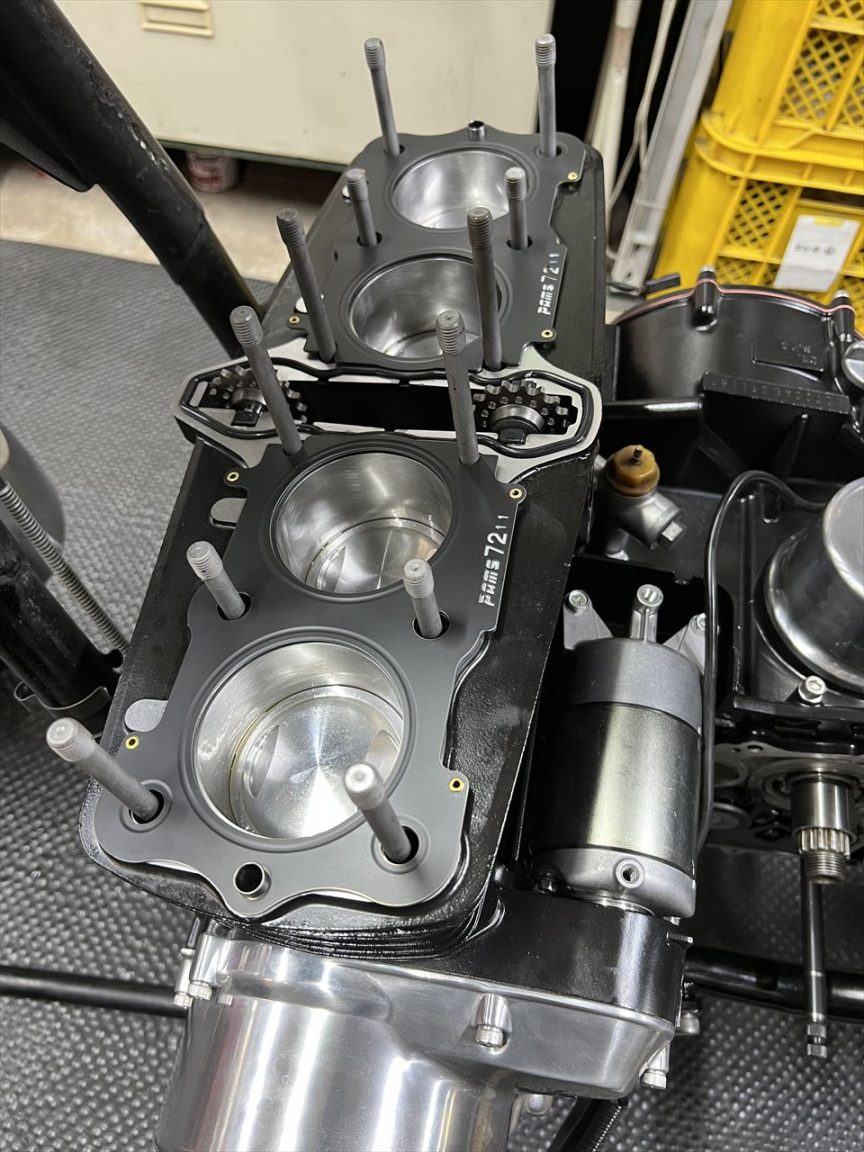

カムチェーンローラーとヘッドガスケットなどをセットします。PAMSのピスタルピストンの場合、ヘッドガスケットは1ミリオーバーサイズを使います。

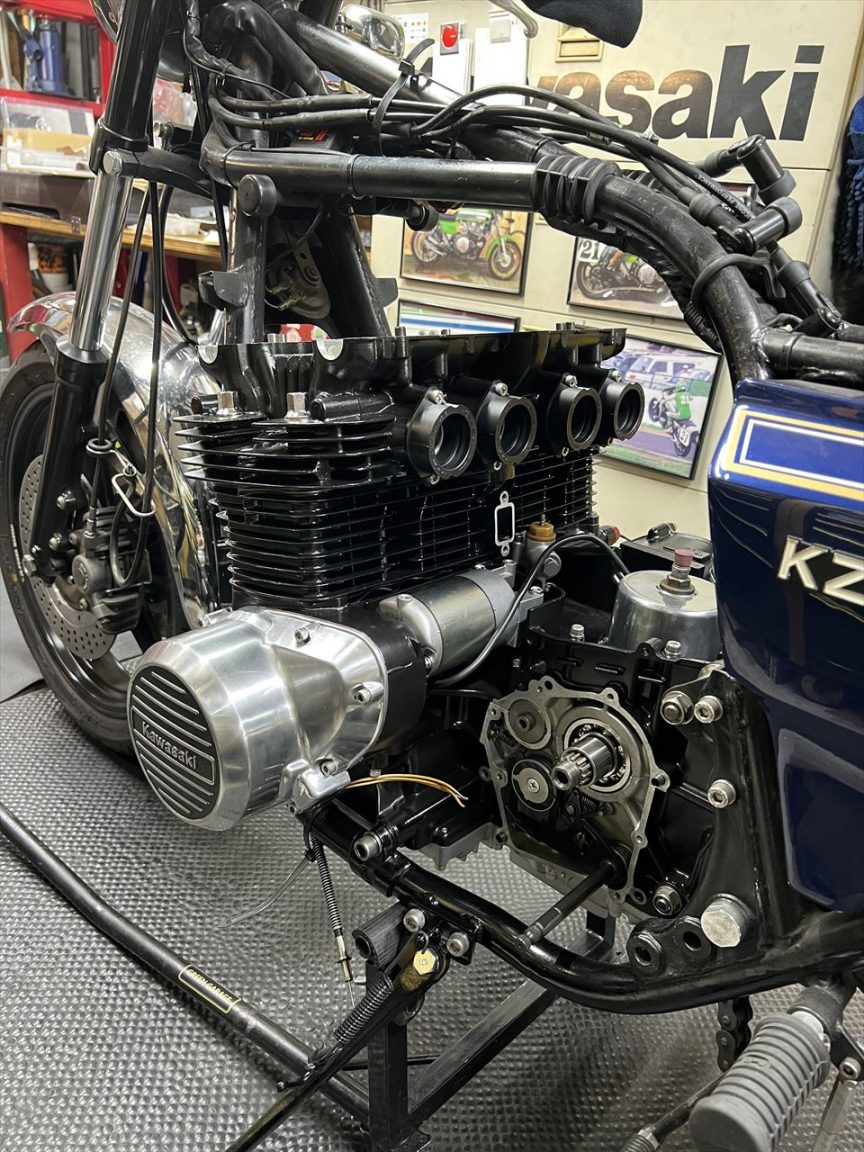

アッセンブリーしておいたヘッドを組み付けます。



もうすぐ完成です。
