Z1000A G.S様 ワークスバックステップのリペア

転倒で破損したワークスバックステップをリペアします。



左側に転倒したので、ステップペグは折れ、ペダルプレートも変形しています。

今回は、ステップペグとプレートを新しく製作して交換します。

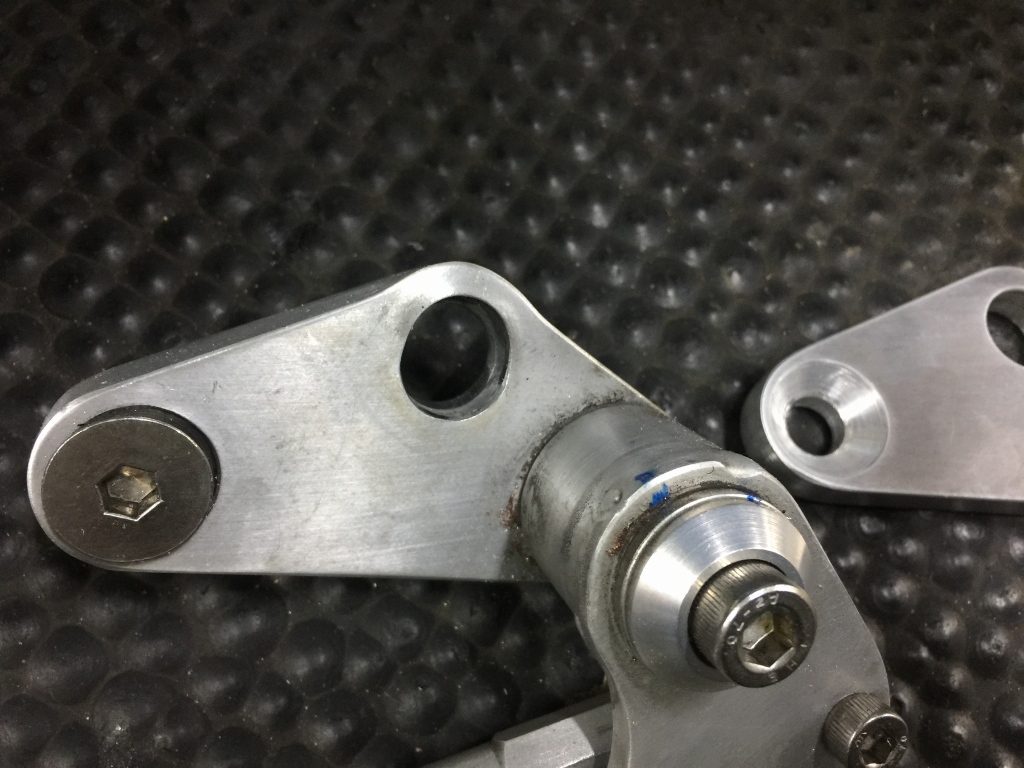

プレートの変形はこんな感じ。ステップシャフトが上側に曲げられたのがわかります。

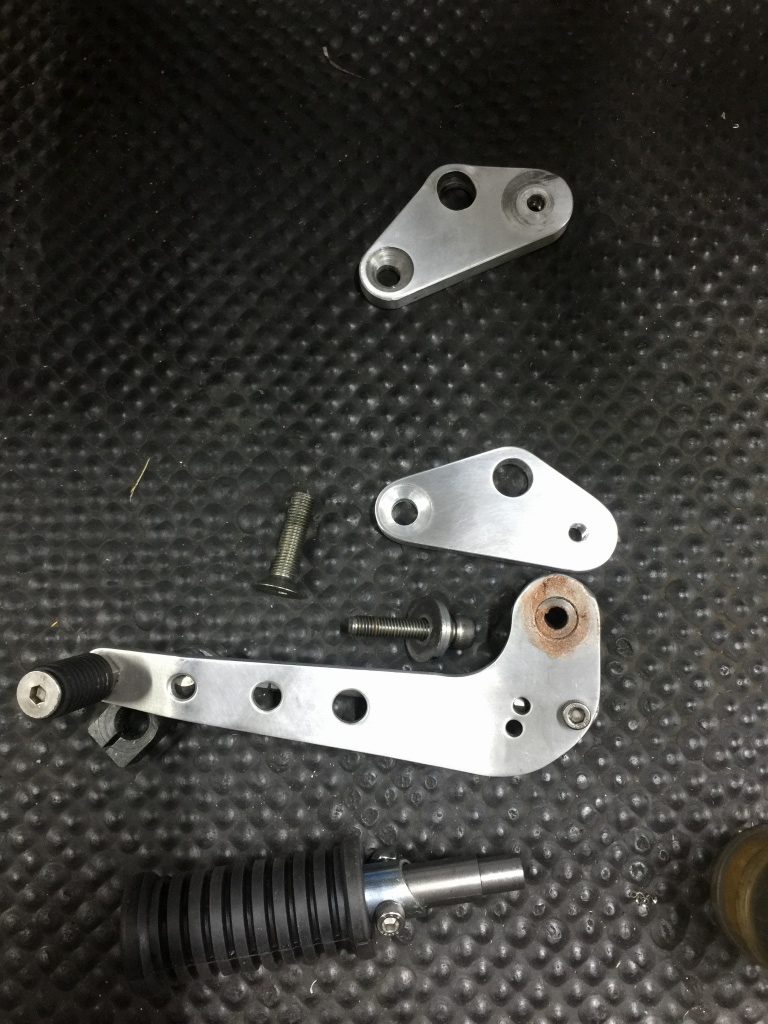

ペダルとリンケージにダメージは無いので、それらは継続使用します。

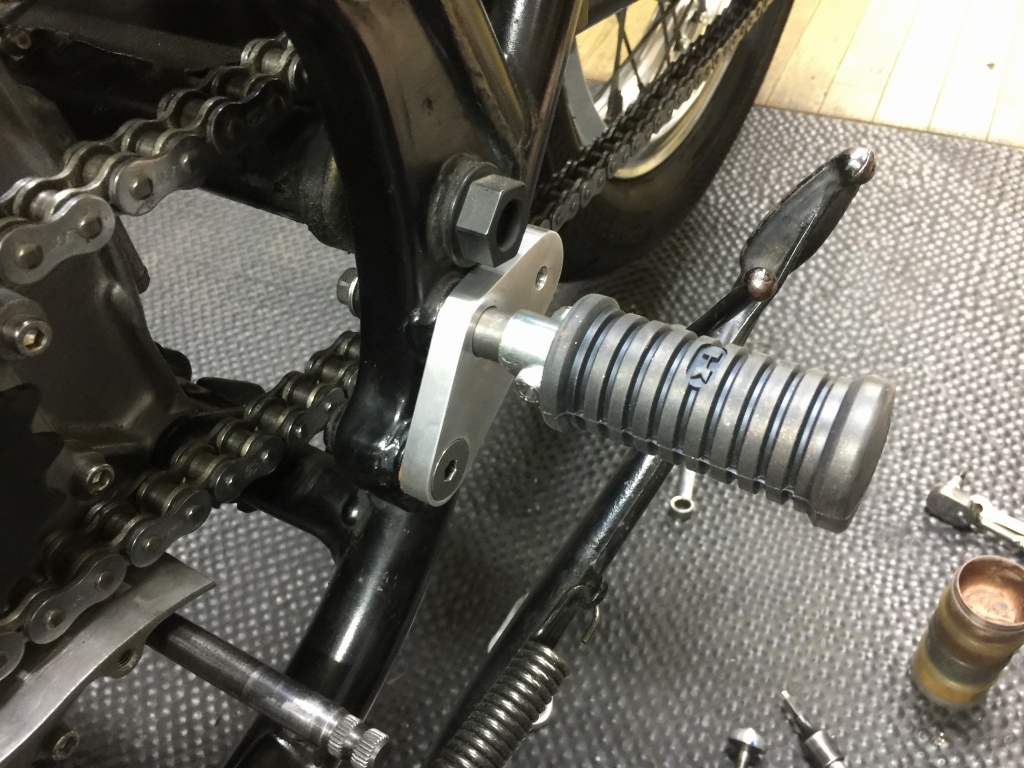

ステップシャフトはプレートを貫通し、フレーム裏側からボルト止めする構造です。

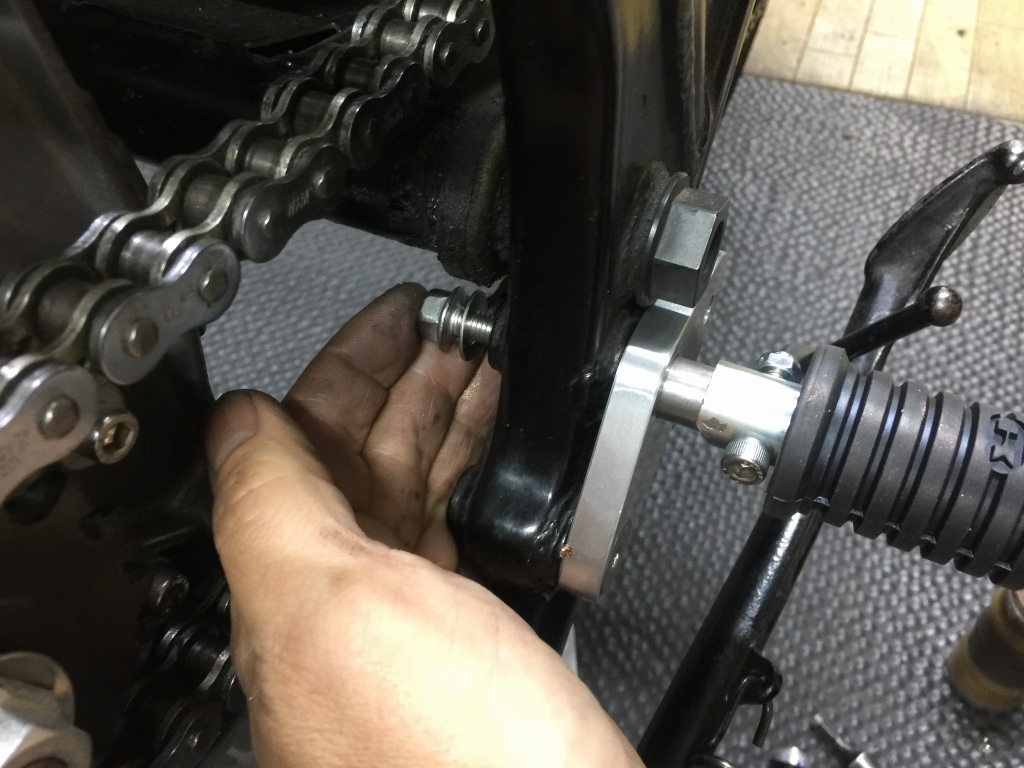

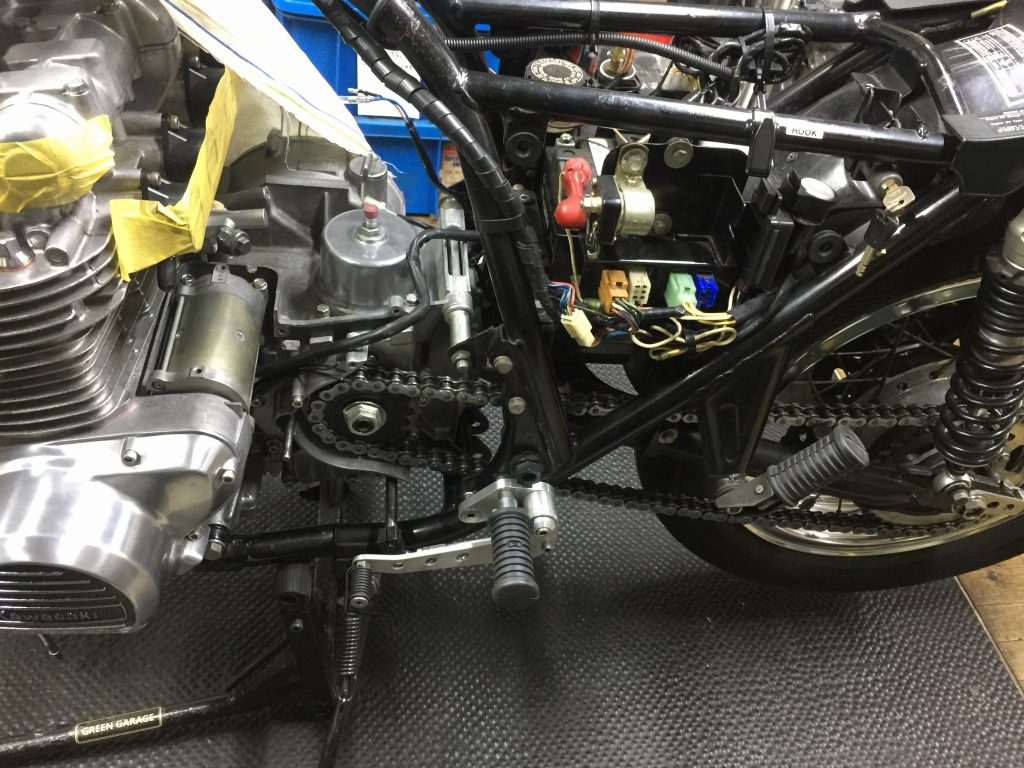

プレートとステップが付くとこんな感じ。

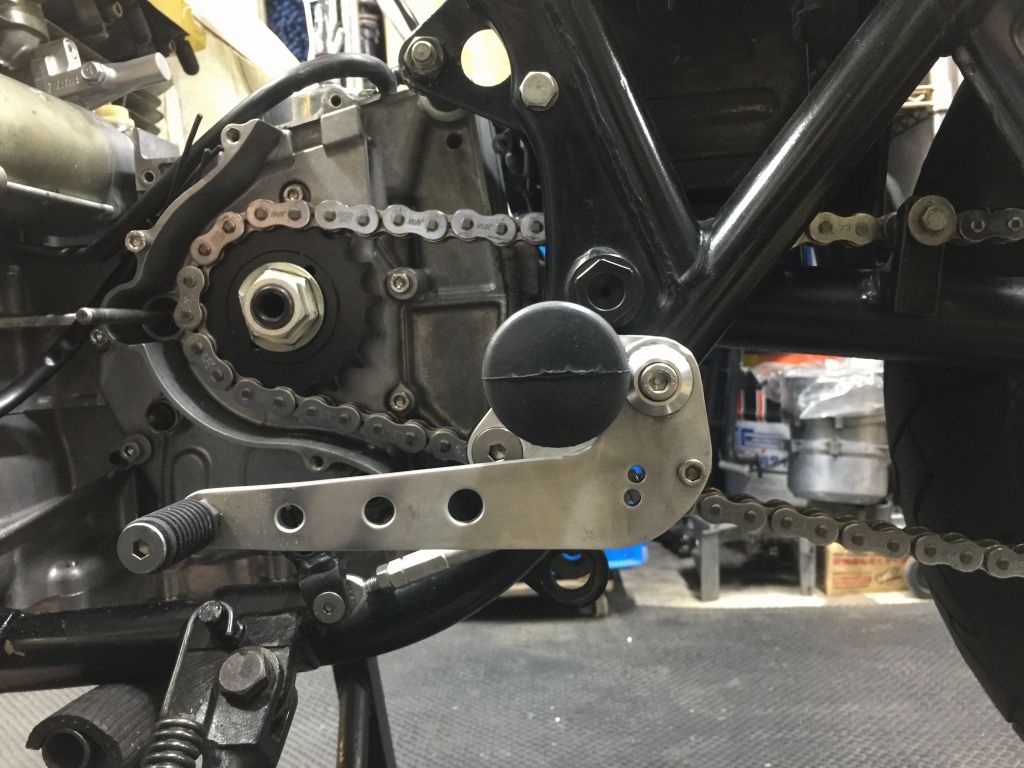

プレートは、ペダル軸を後ろに持っていくためだけに使っています。



ワークス車の意匠を再現し、かつボルトオンにするための構造です。
