Z1000Mk2 I.H様 ワークススイングアーム加工終了

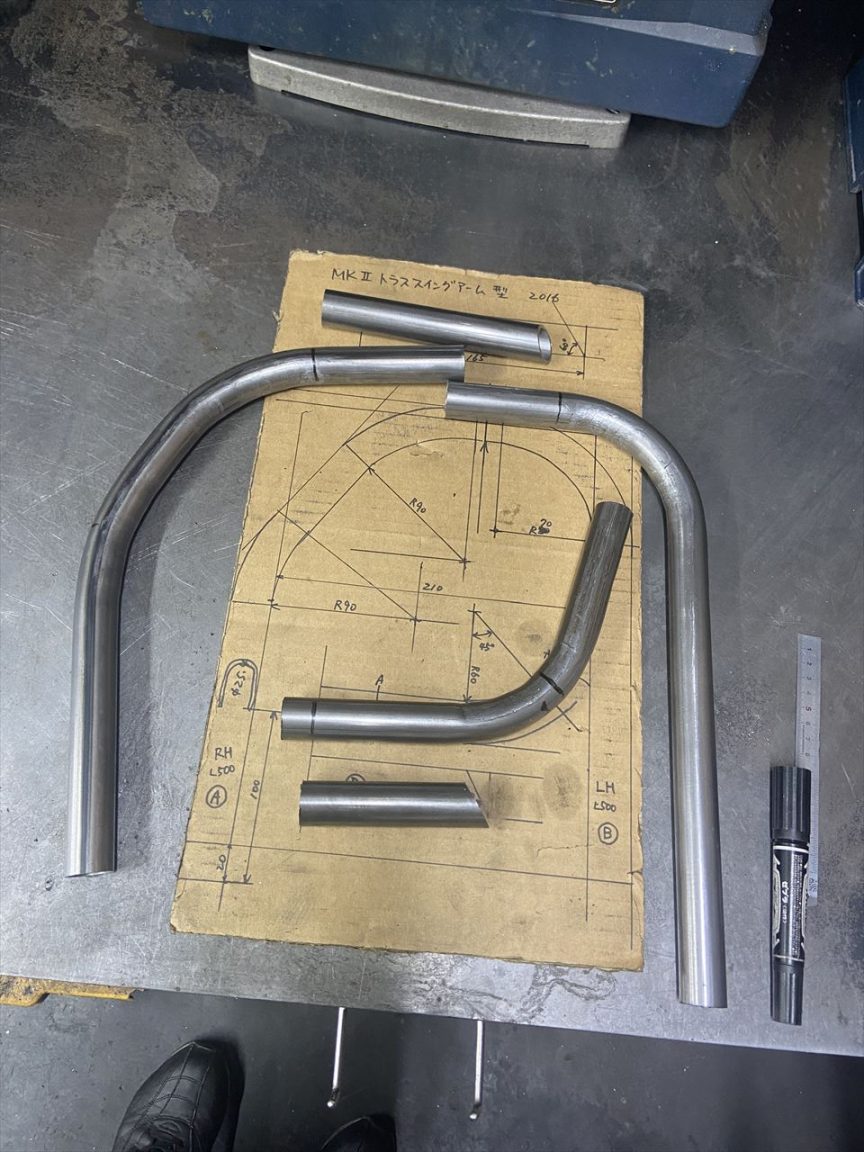

ワークススイングアーム製作の続きです。トラス補強パイプの材料を切り出します。



ベンダーで曲げ加工します。



ループ部分を繋ぎ、スイングアームに合わせて斜めにカットし、断面をすり合わせします。

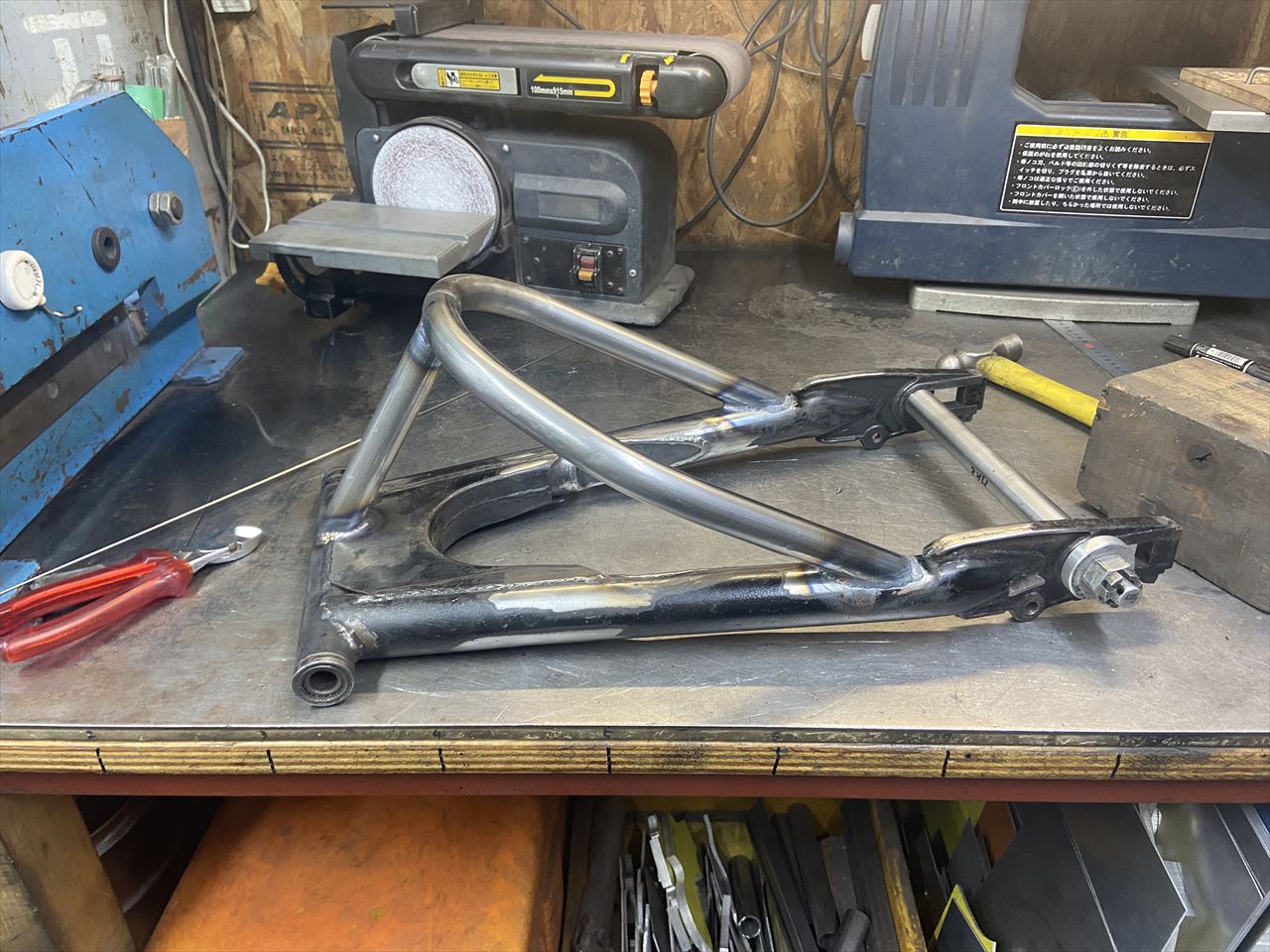

ループ部分を溶接します。

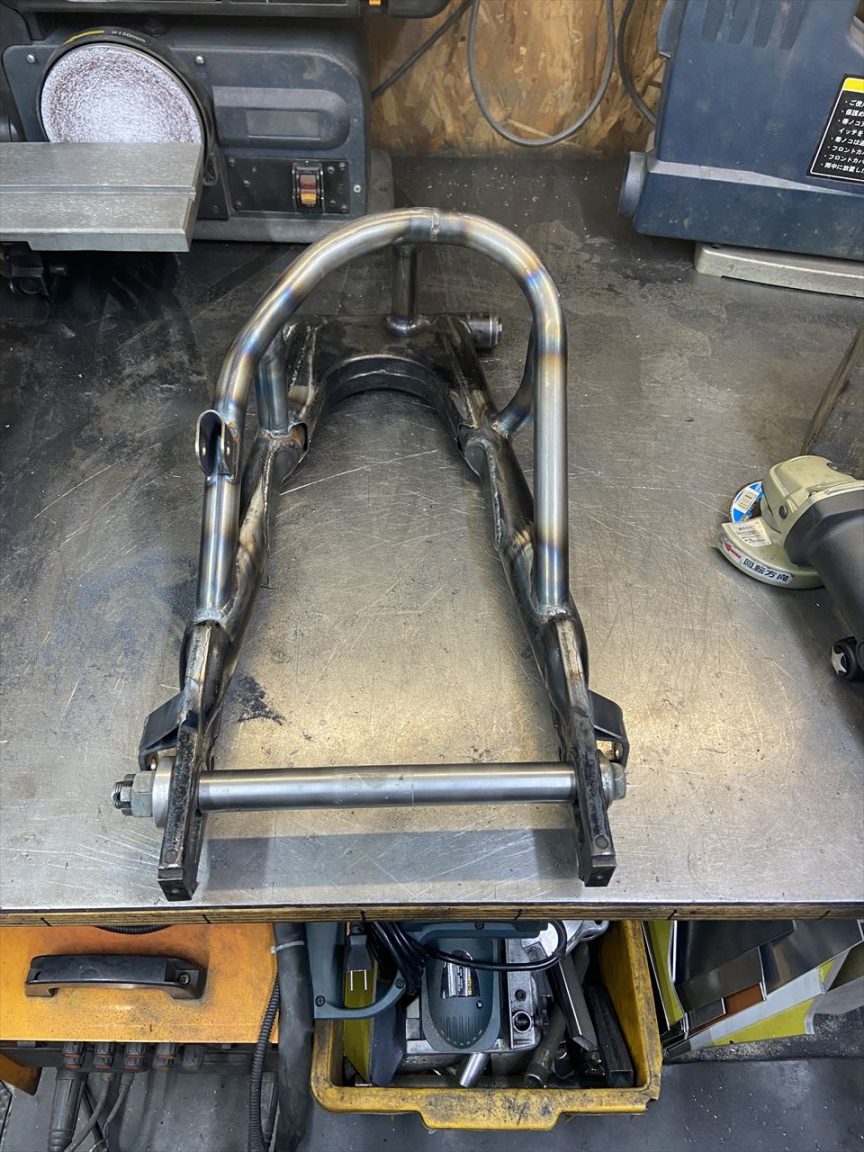

細かい補強とトルクロッド受けを付け、ワイド化したサス受けを付けて加工終了です。



サスは片側10ミリづつオフセットできます。タイヤは160ミリまで対応。

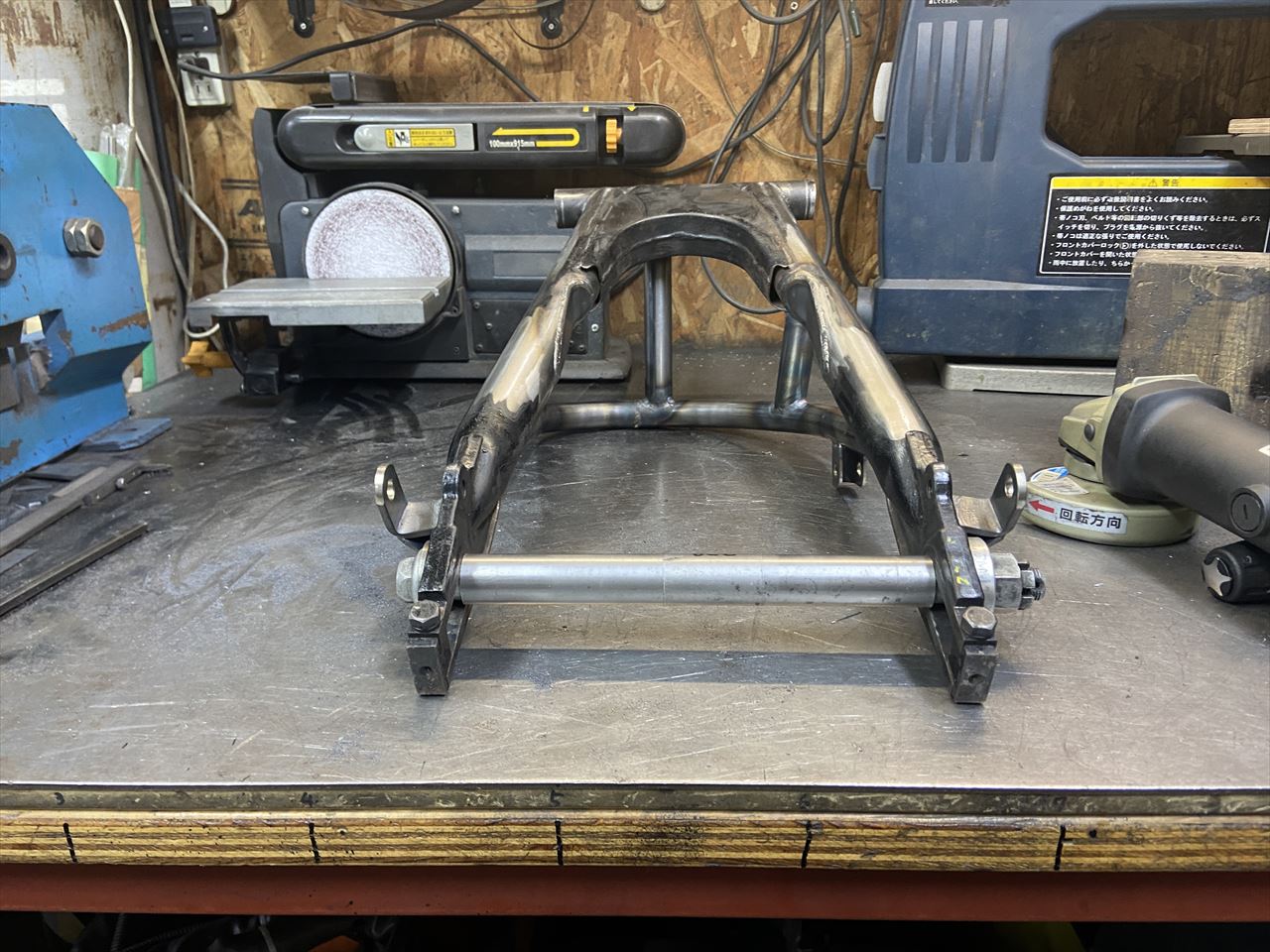

裏から見るとこんな感じで非対称です。チェーン側はチェーンライン6ミリ程度まで対応。マフラー側はエキパイの逃げを作り、下側にトルクロッド受けを設置。このあと外注で塗装したら完成です。取り付け作業は12月中旬以降の予定です。
