先に製作しておいたワークスタイプのスイングアームを取り付けます。合わせてリヤローターもS1仕様に変更します。
スイングアームはノーマルをベースにワークス車同様のトラス補強を追加したもの。ワイドタイヤ用に逃げ加工もしてあり、セラコートで仕上げ済み。ピボットベアリングは新品を組み込みます。

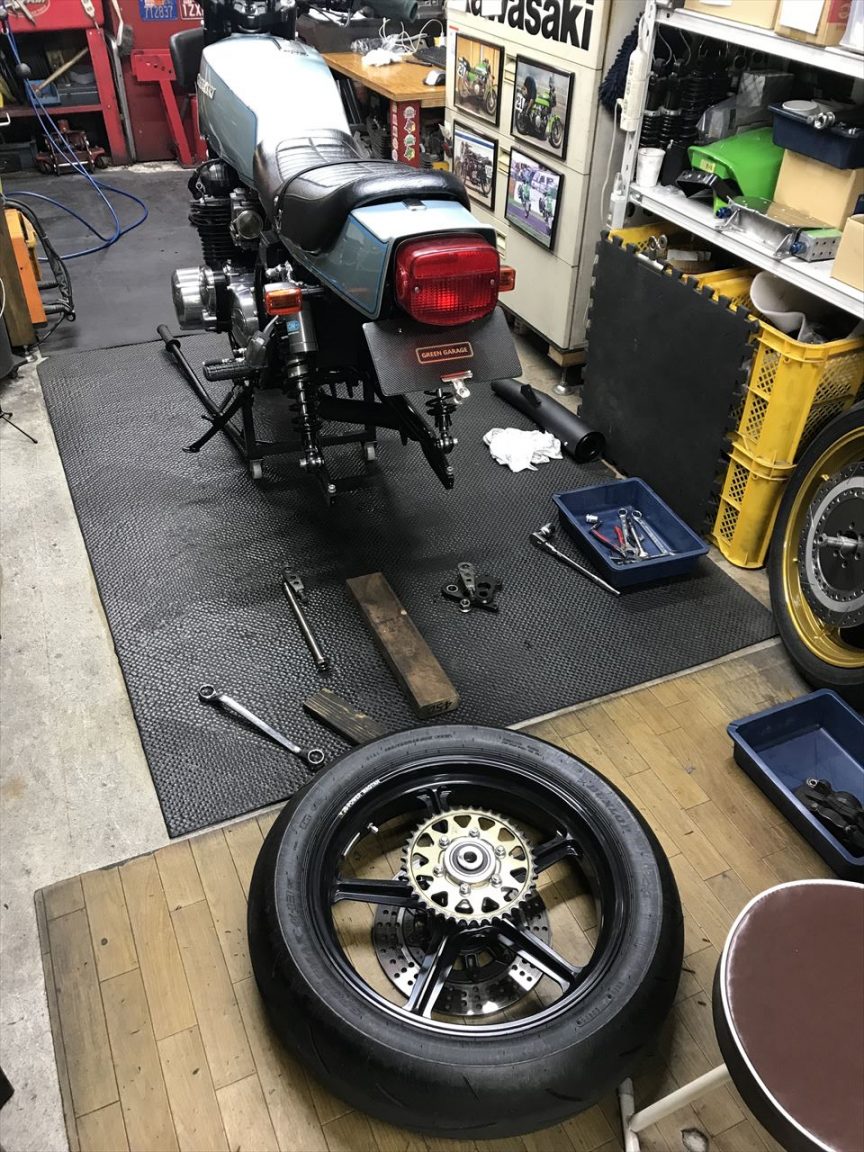

リヤホイールを外します。
現在のφ290ミリノーマルローターにφ234ミリS1ローターを重ねてみます。大きさの違いはこの通り。

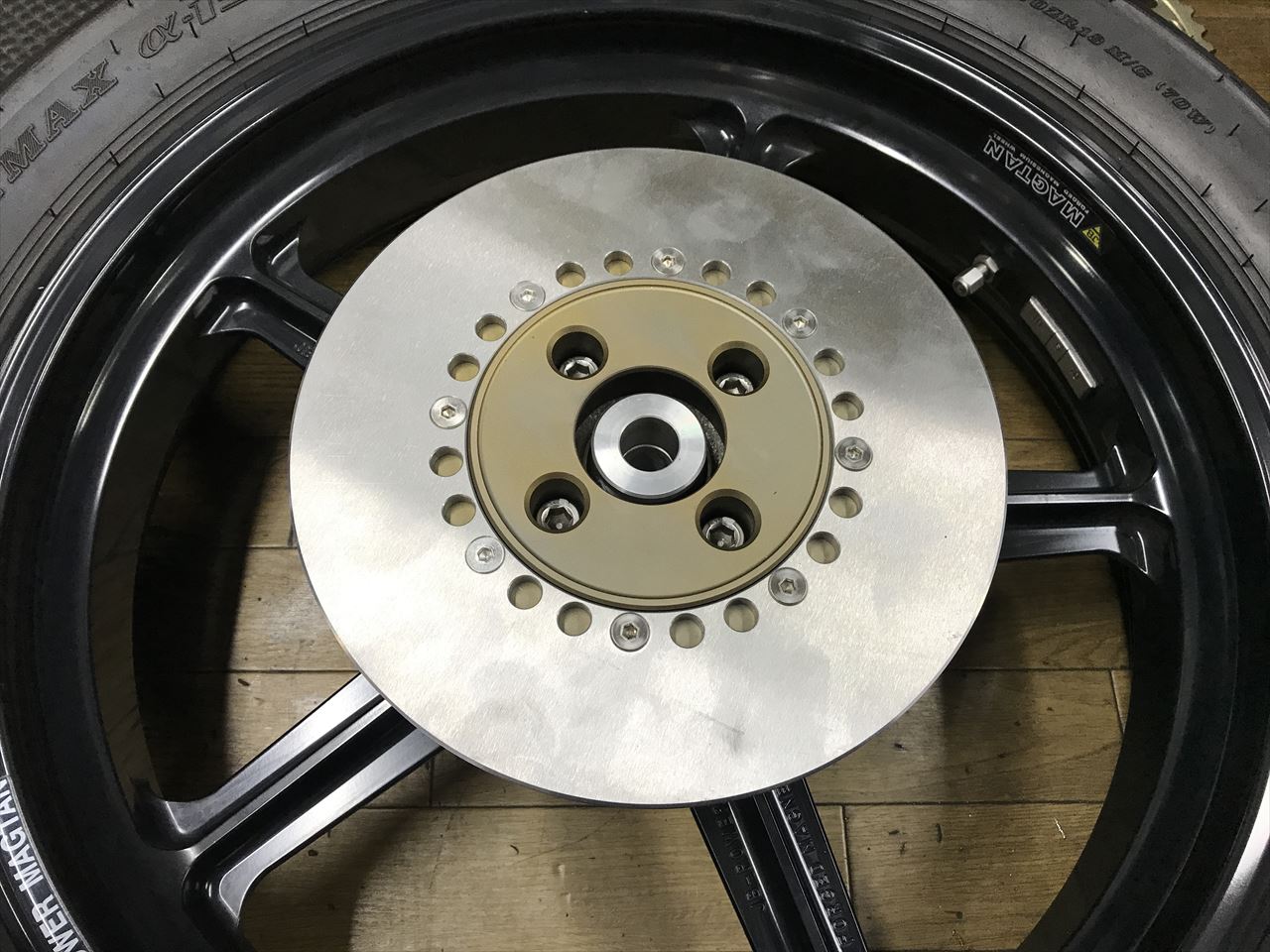

S1ローターを取り付けます。

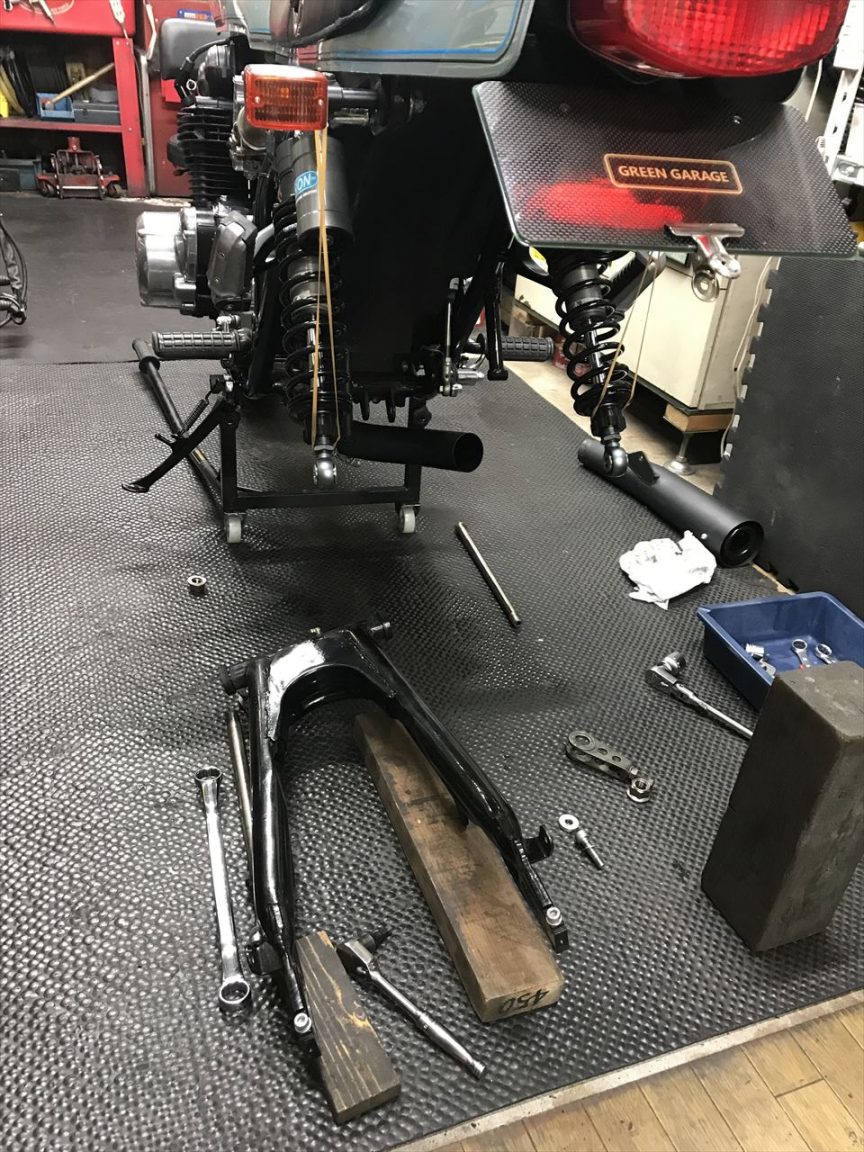

既存のスイングアームを外します。

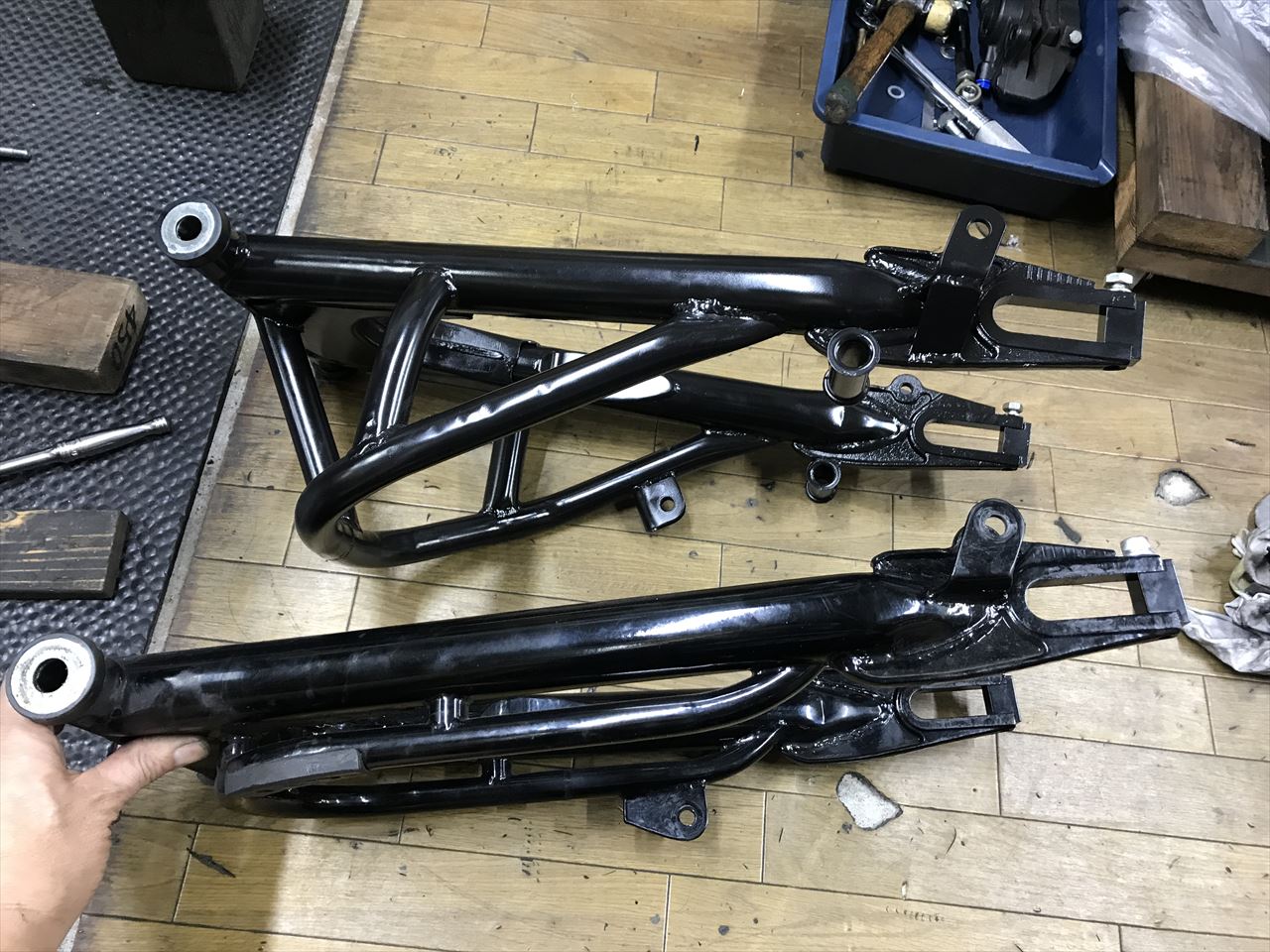

既存のスイングアームもモリワキタイプの補強が入ったカスタム品ですが、イメージチェンジということでトラスタイプに変更です。

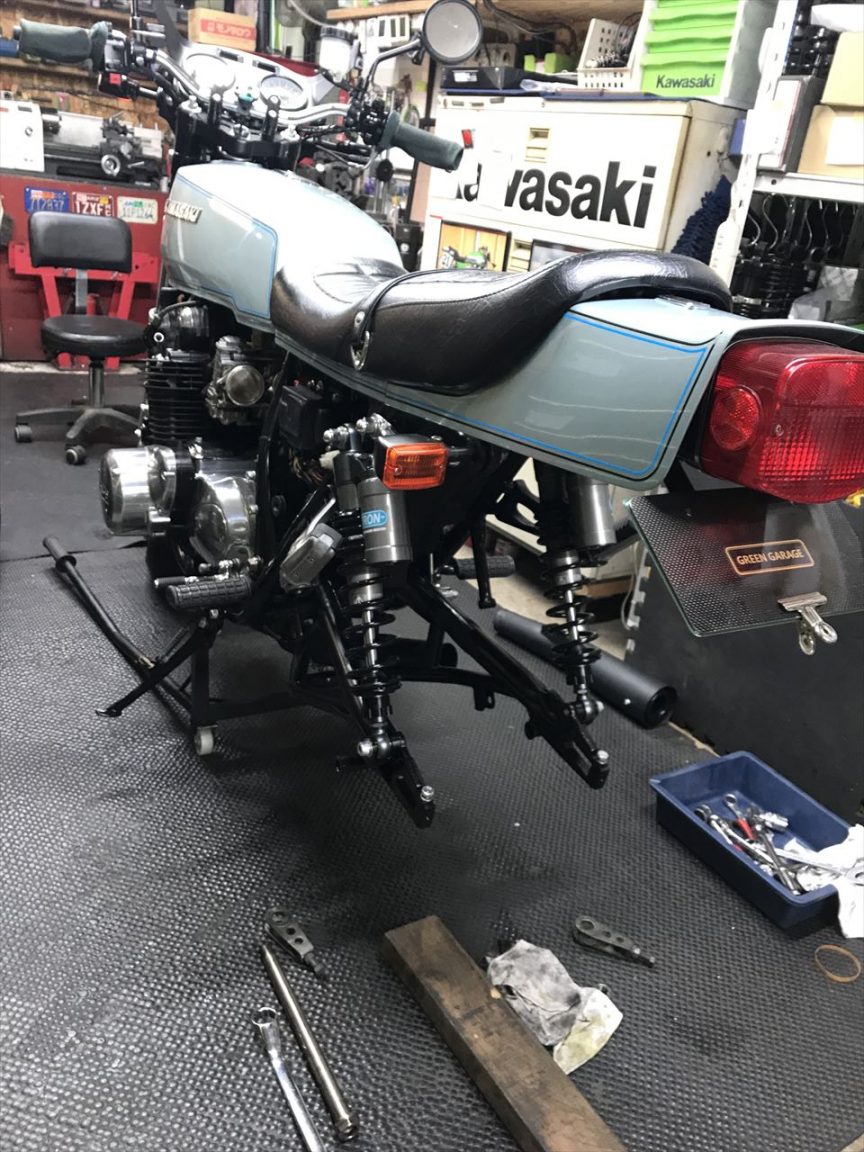

スイングアームを取り付けます。
既存のトルクロッドは少し短いので作り直すことに。

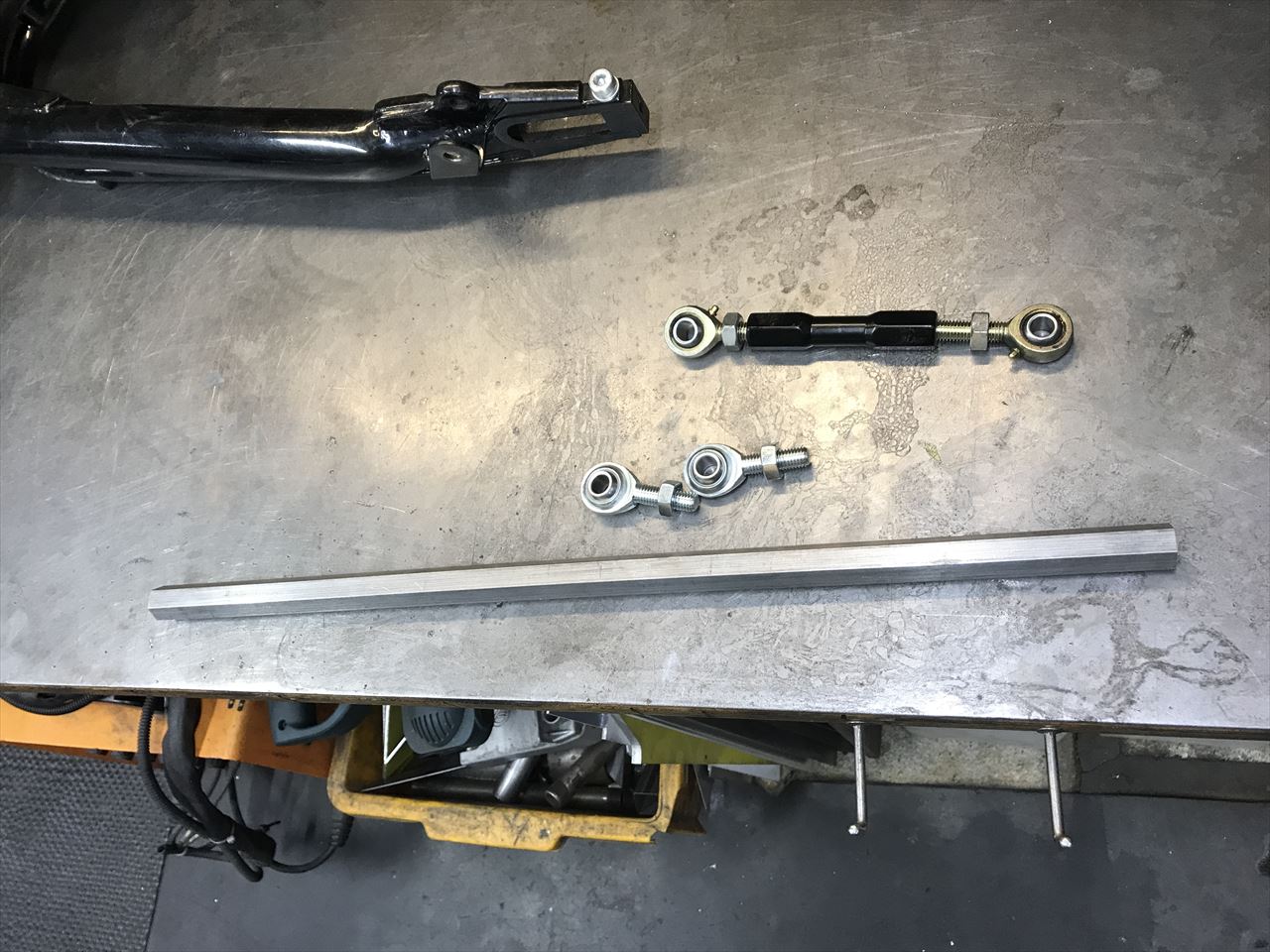

ロッドはアルミの6角棒から切り出します。

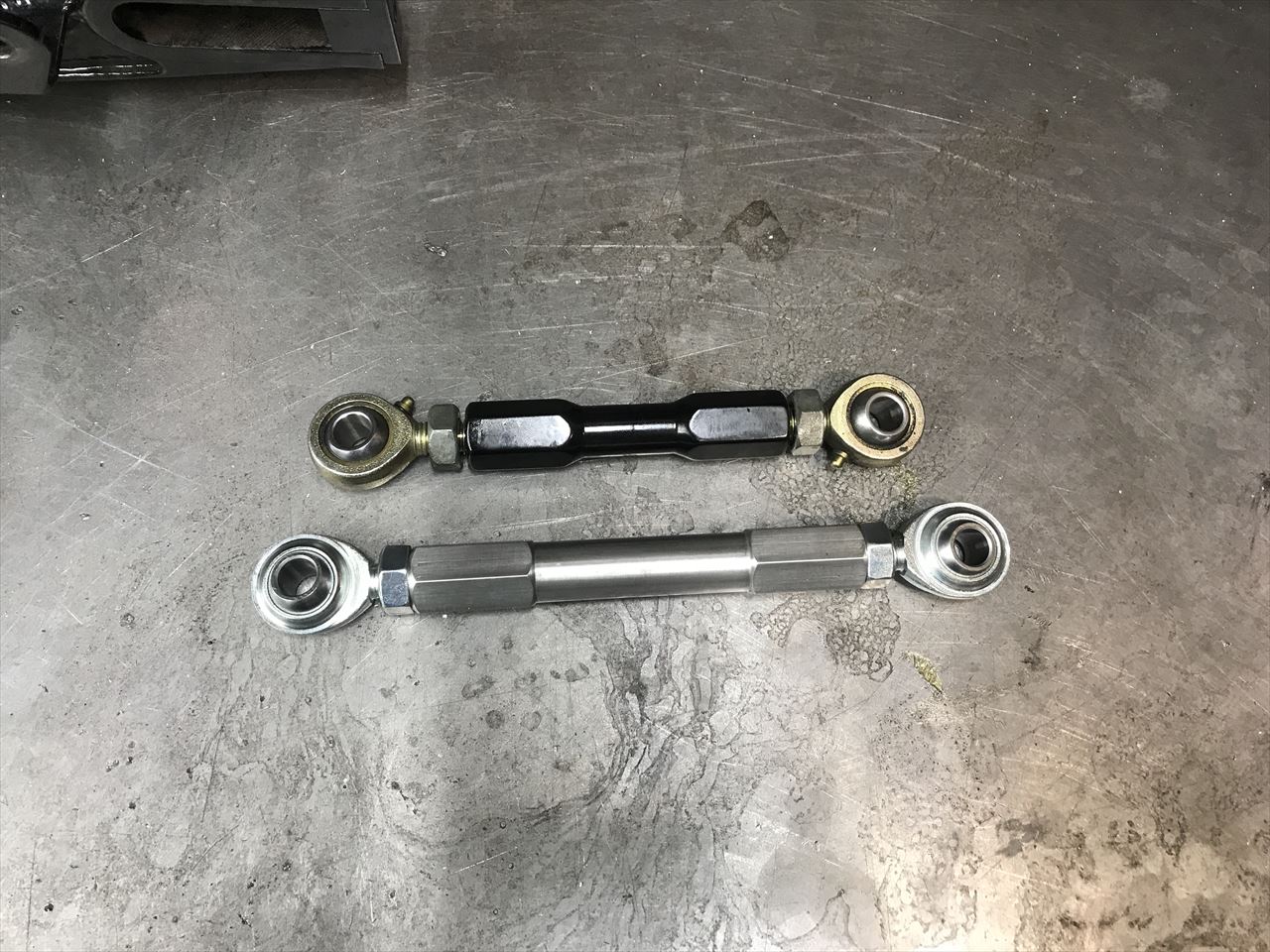

30ミリロング仕様を製作。

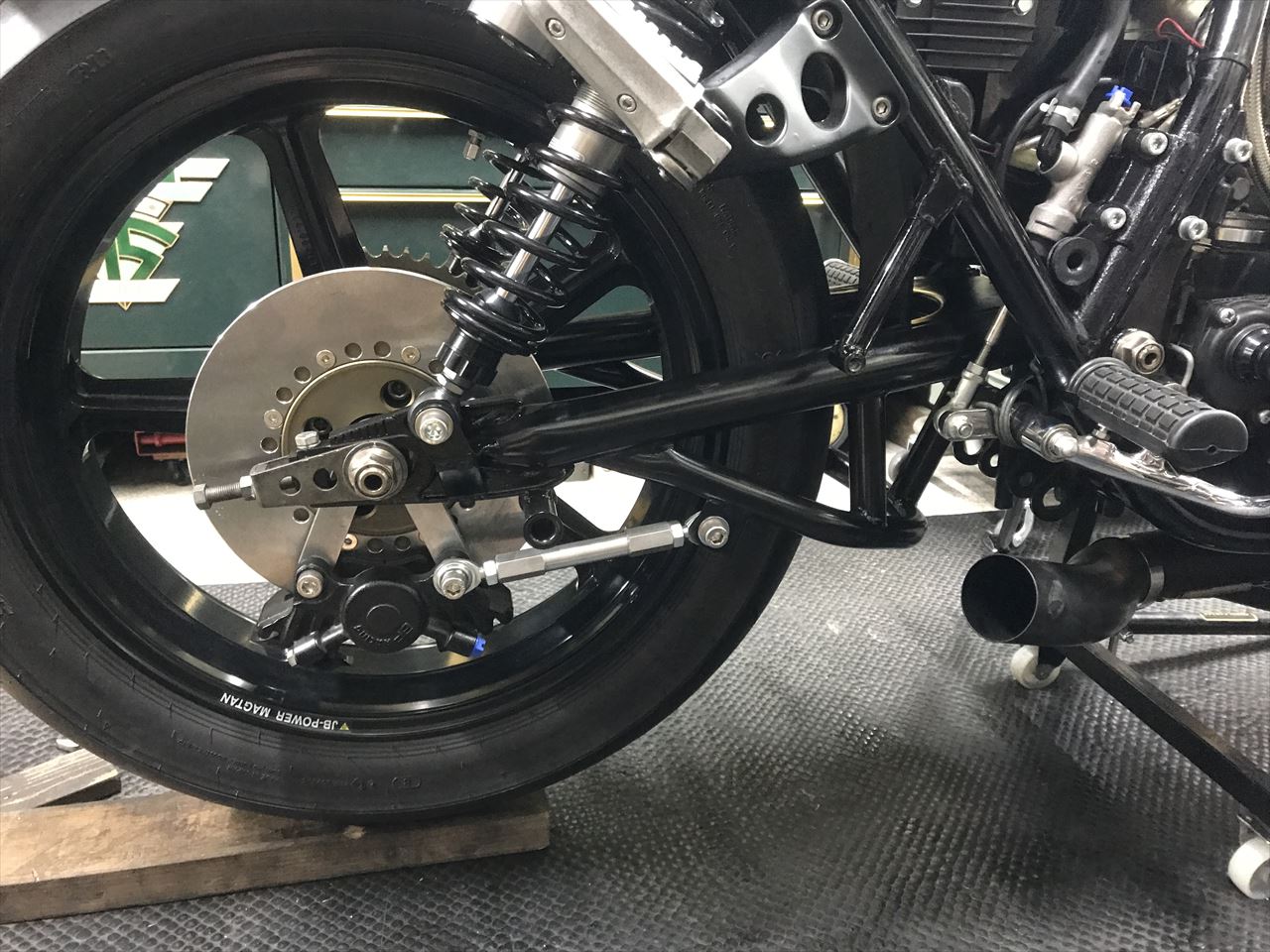

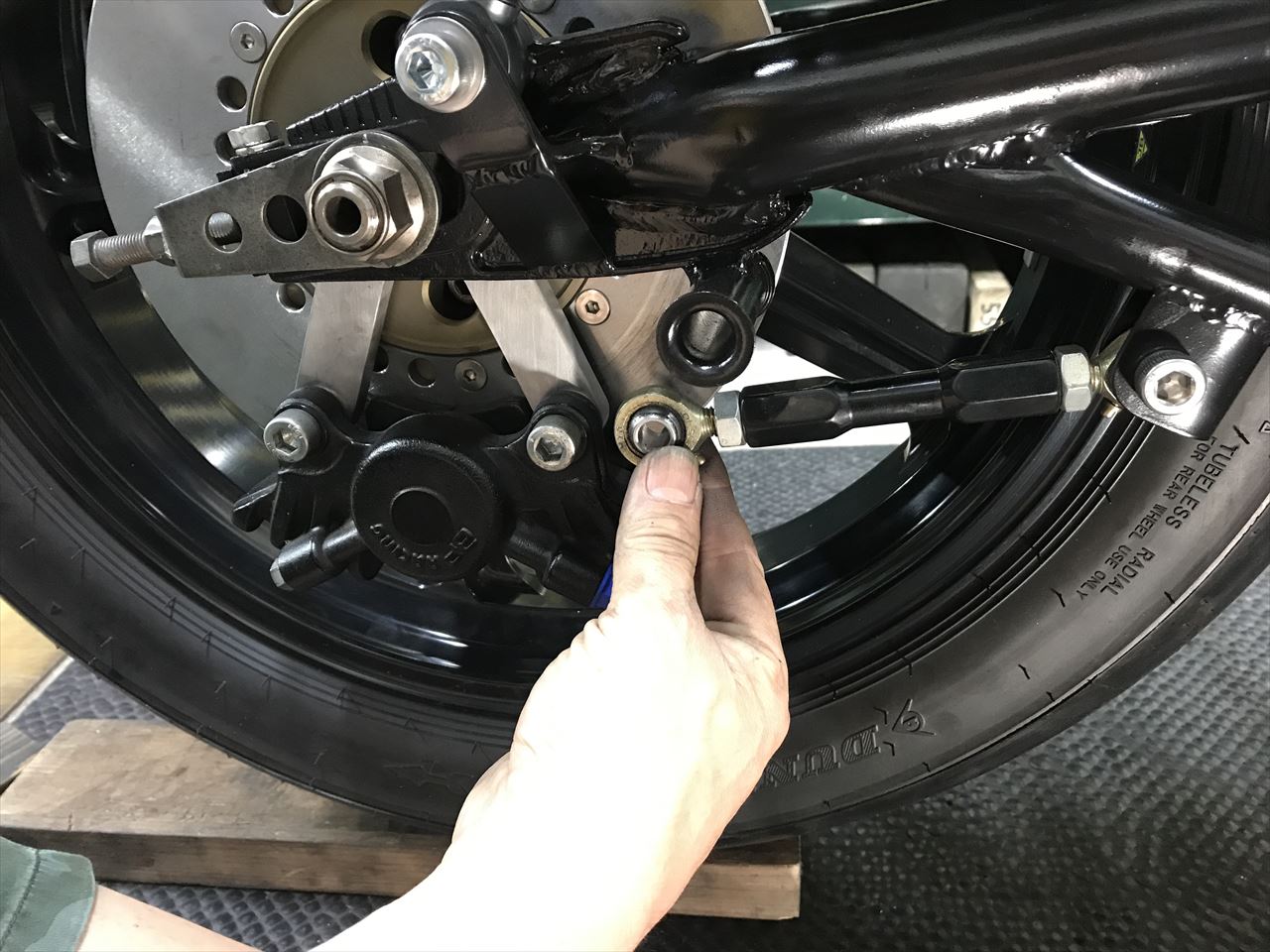

トルクロッドを取り付けます。

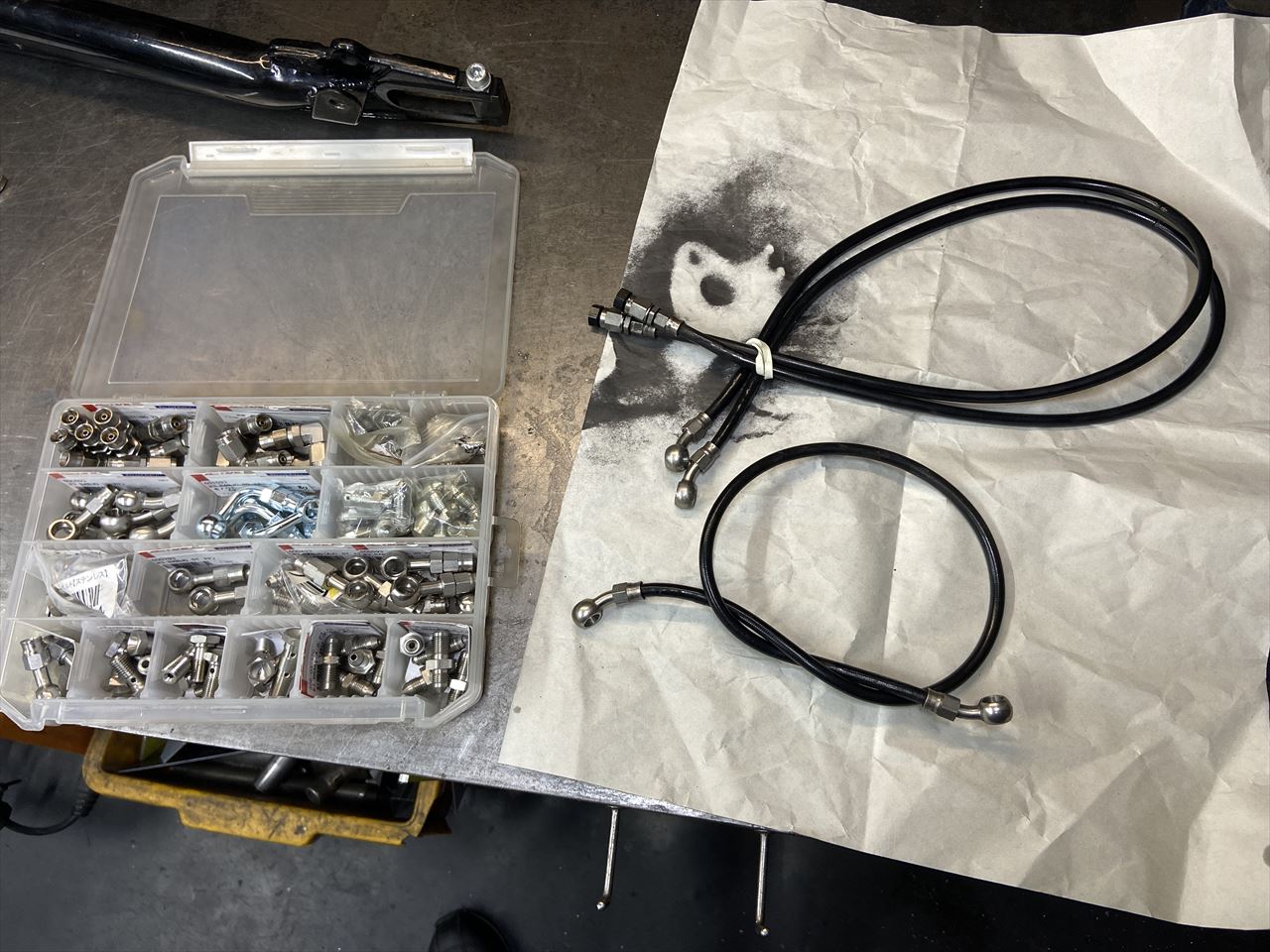

前後ブレーキホースも更新します。既存のホースはアールズフィッティングで組まれているので、フロントは分解してフィッティングは継続使用します。

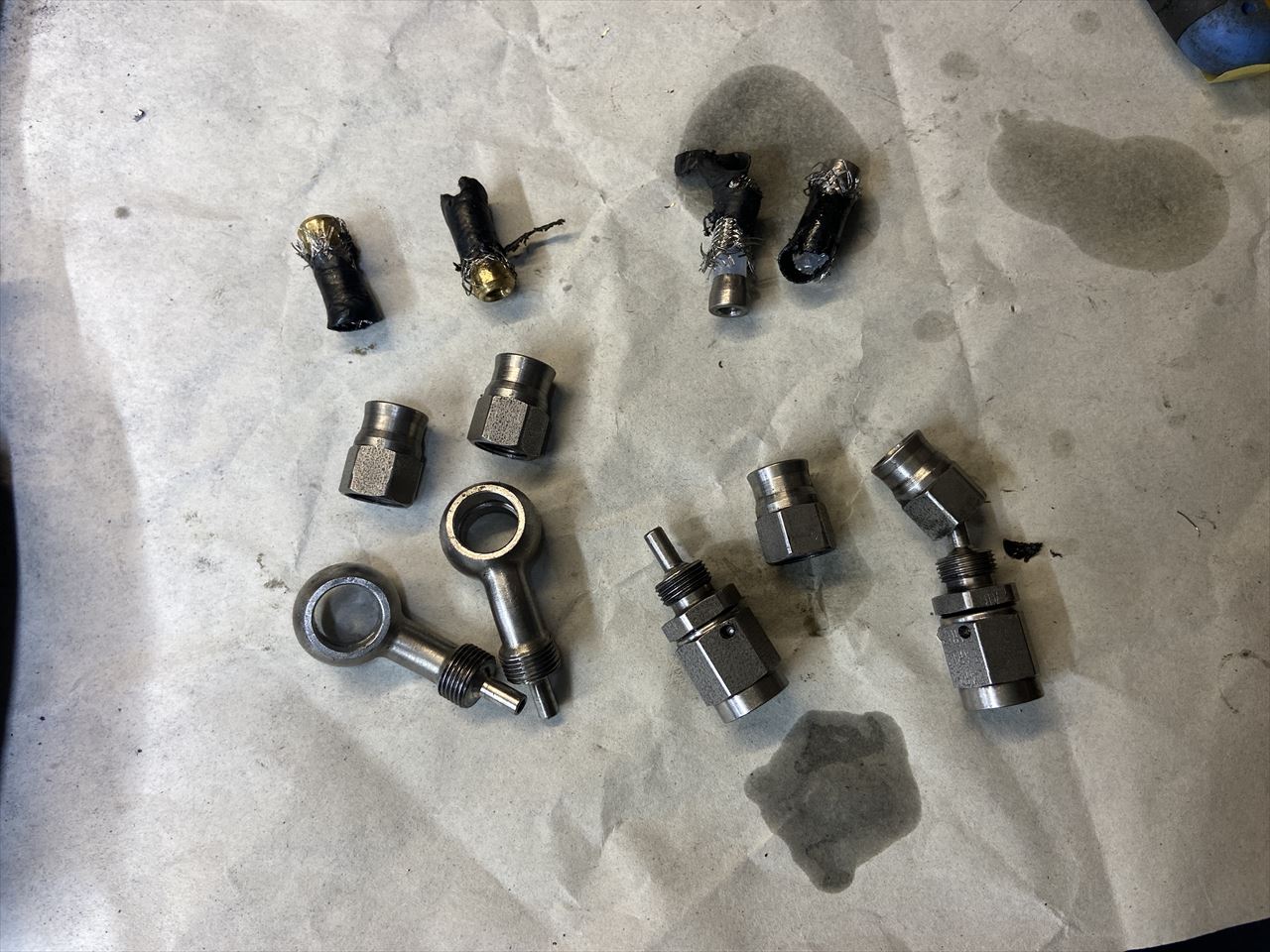

再使用するフィッティングを分解して洗浄します。

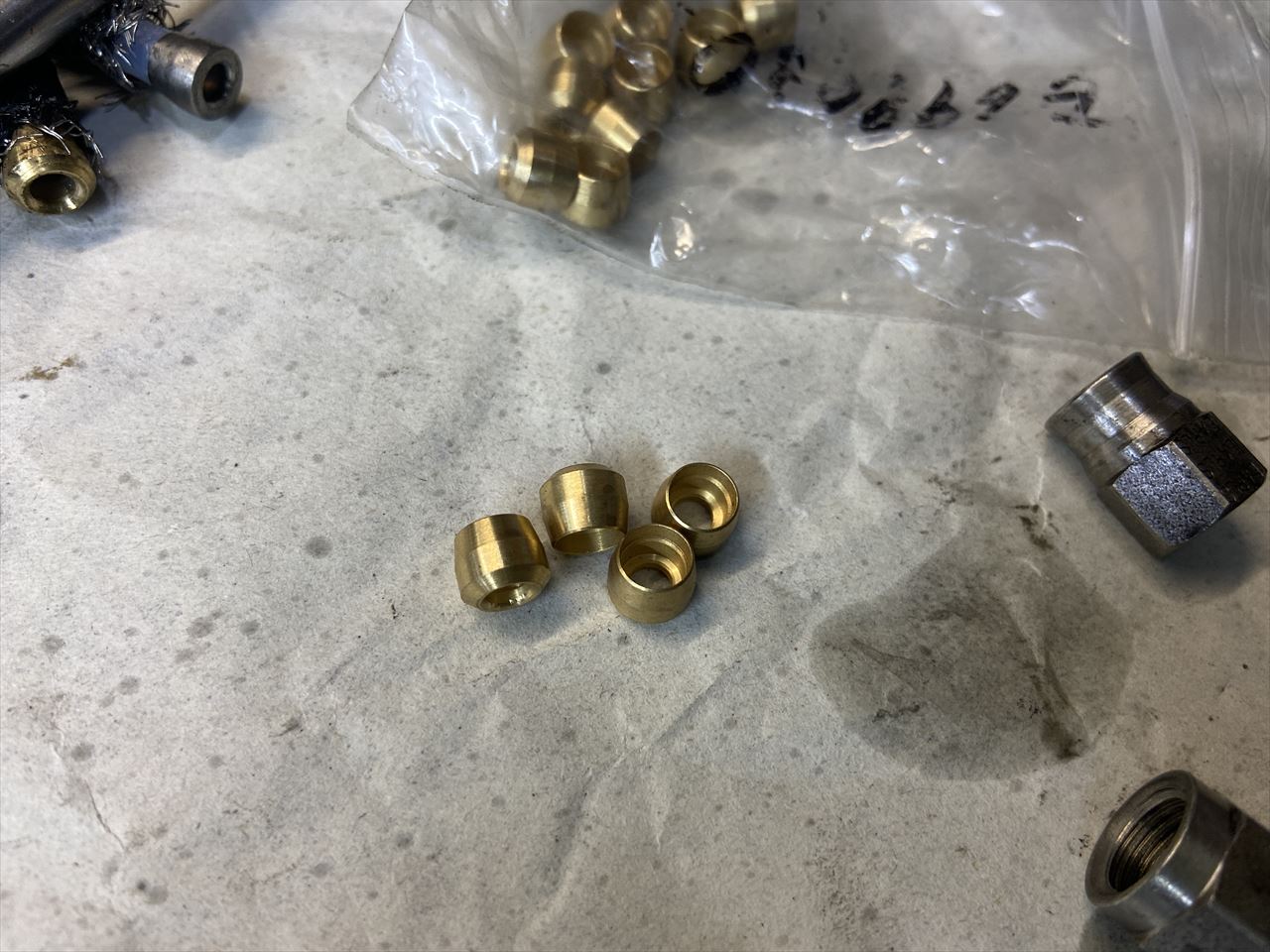

交換するのはこちらのオリーブのみでOKです。

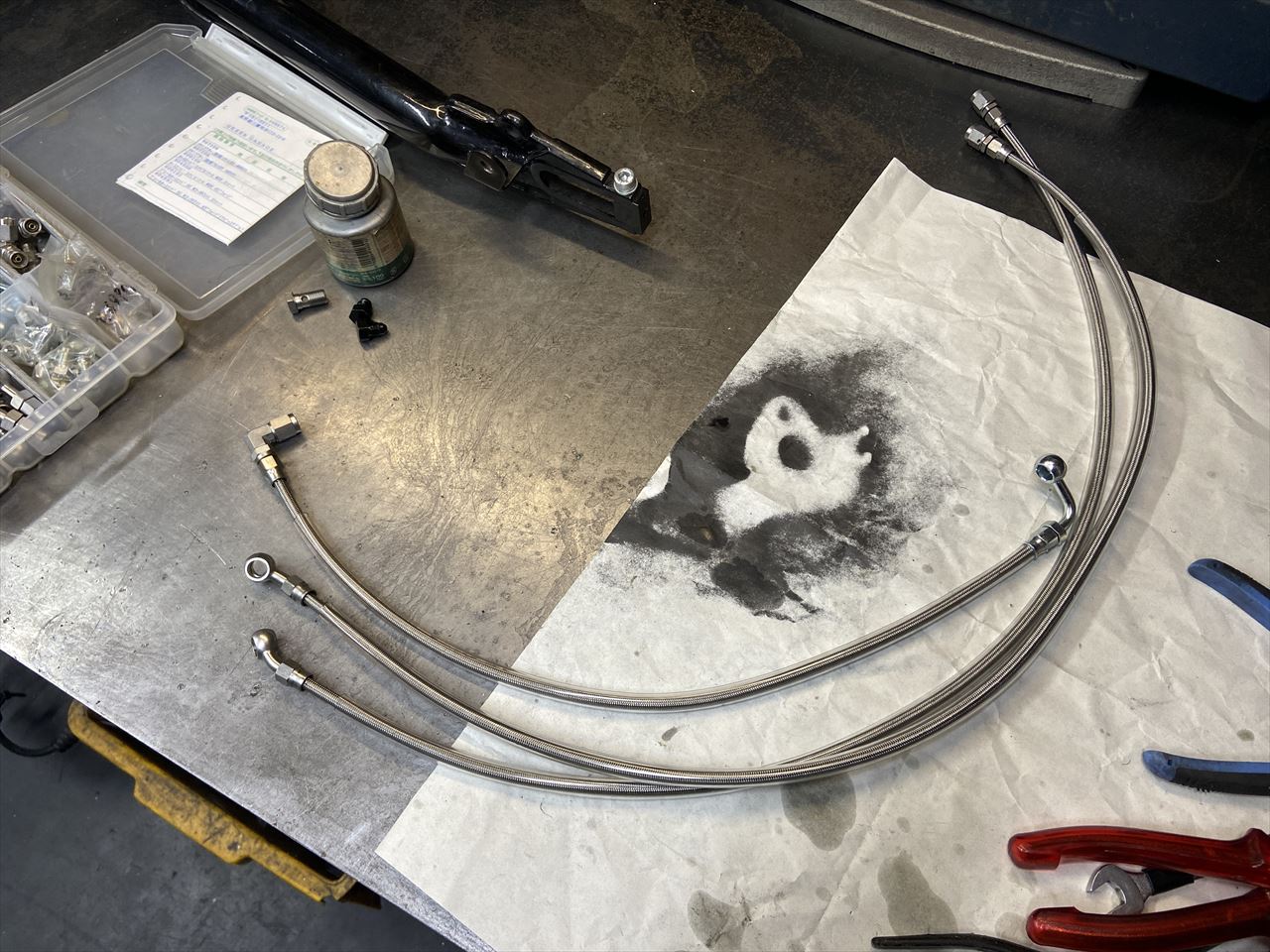

車両に合わせて長さを決めてホースを製作します。

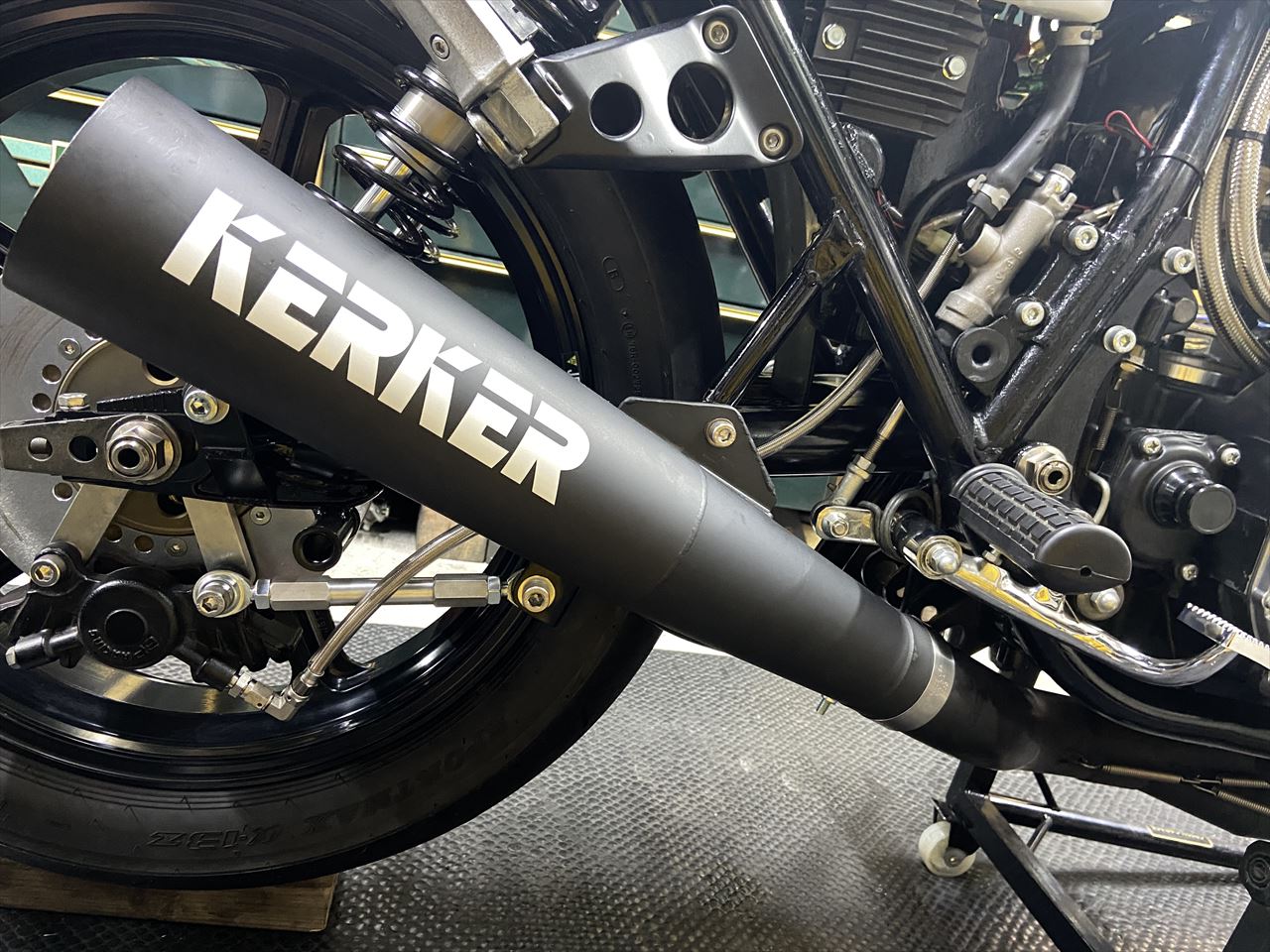

リヤのブレーキホースを取り付けます。

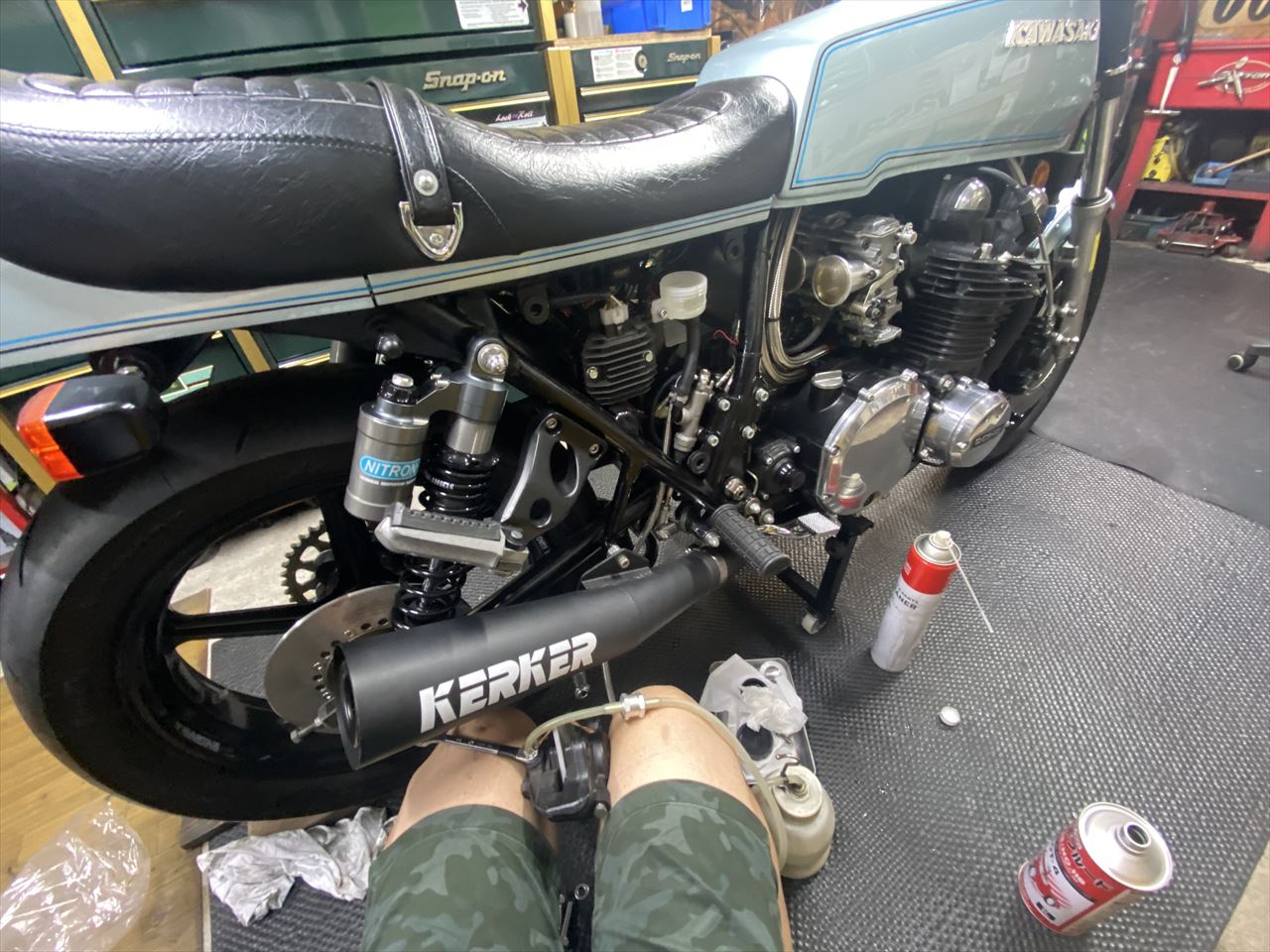

一旦キャリパーを外してフルードのエア抜きをします。

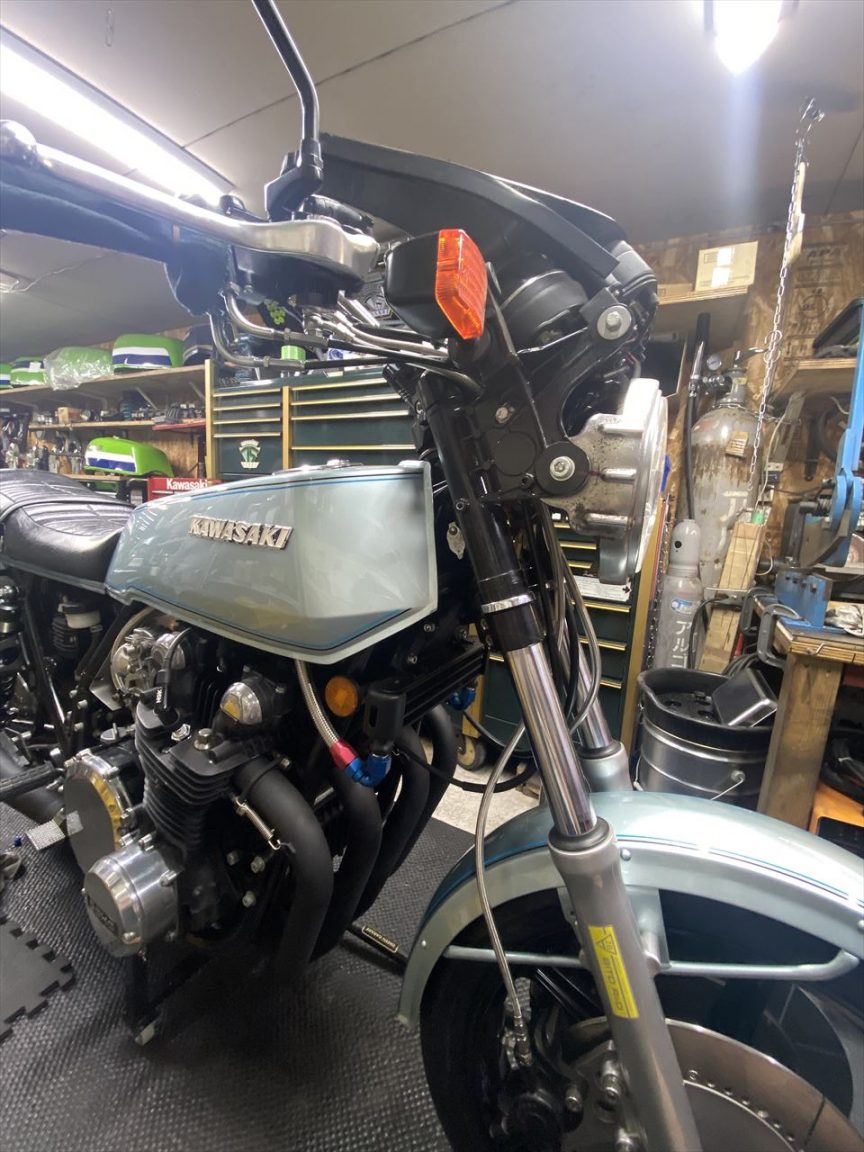

フロントホースも取り付けます。こちらはハンドル周りの改造もするので仮付けです。
