Z1R1 H.S様 J系オイルクーラーとZRX1100タンデムステップ取り付け

 オイルクーラー取り付けの続きです。ホースを製作します。

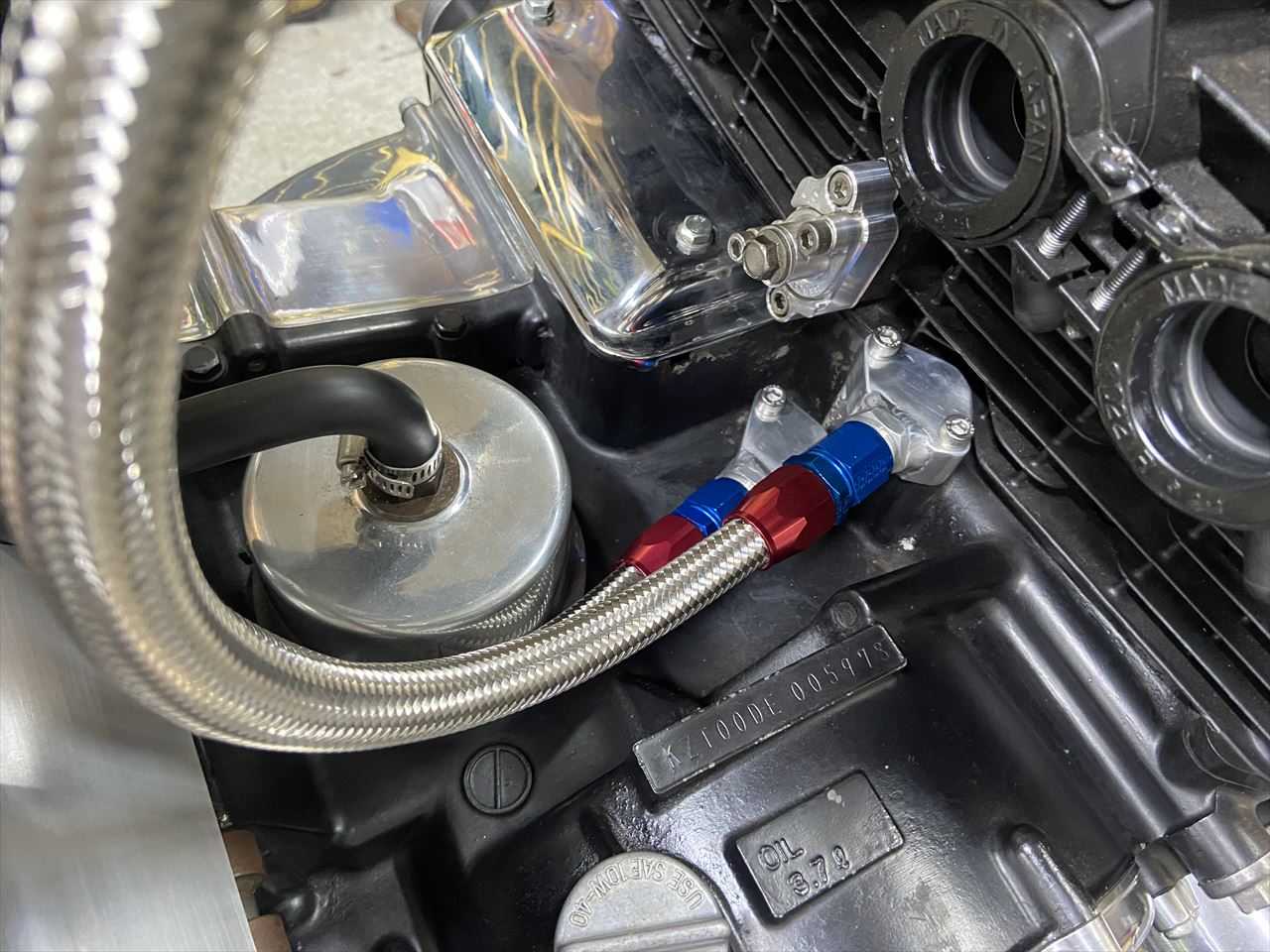

少し長めに切り出した#8メッシュホースに、エンジン側のストレートフィッティングを組み付けます。



ホースをセットします。

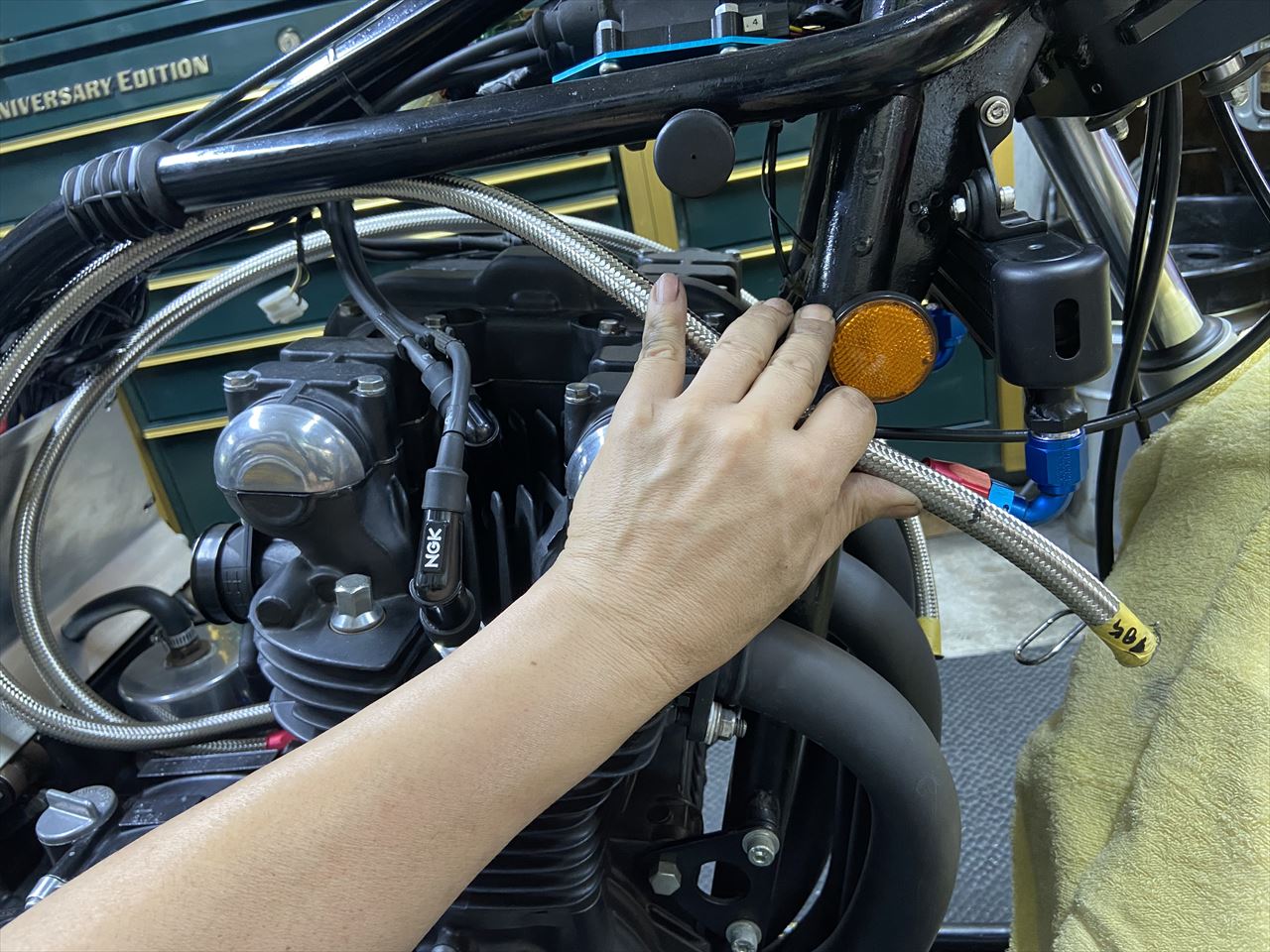

所定のルートを通しオイルクーラーコアへ。長さを決めてカットします。

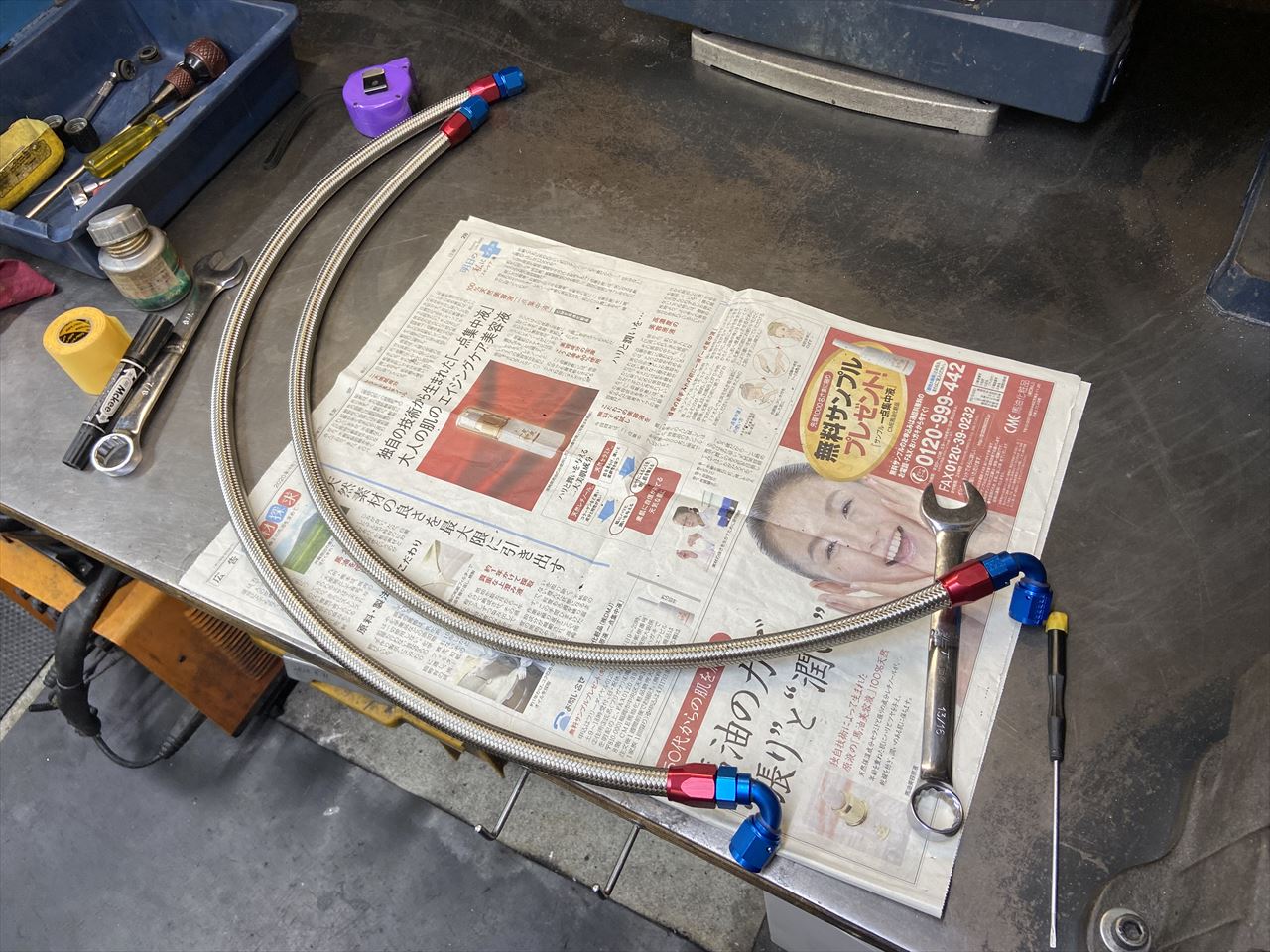

長さの決まったホースにコア側のフィッティングを組み付けます。

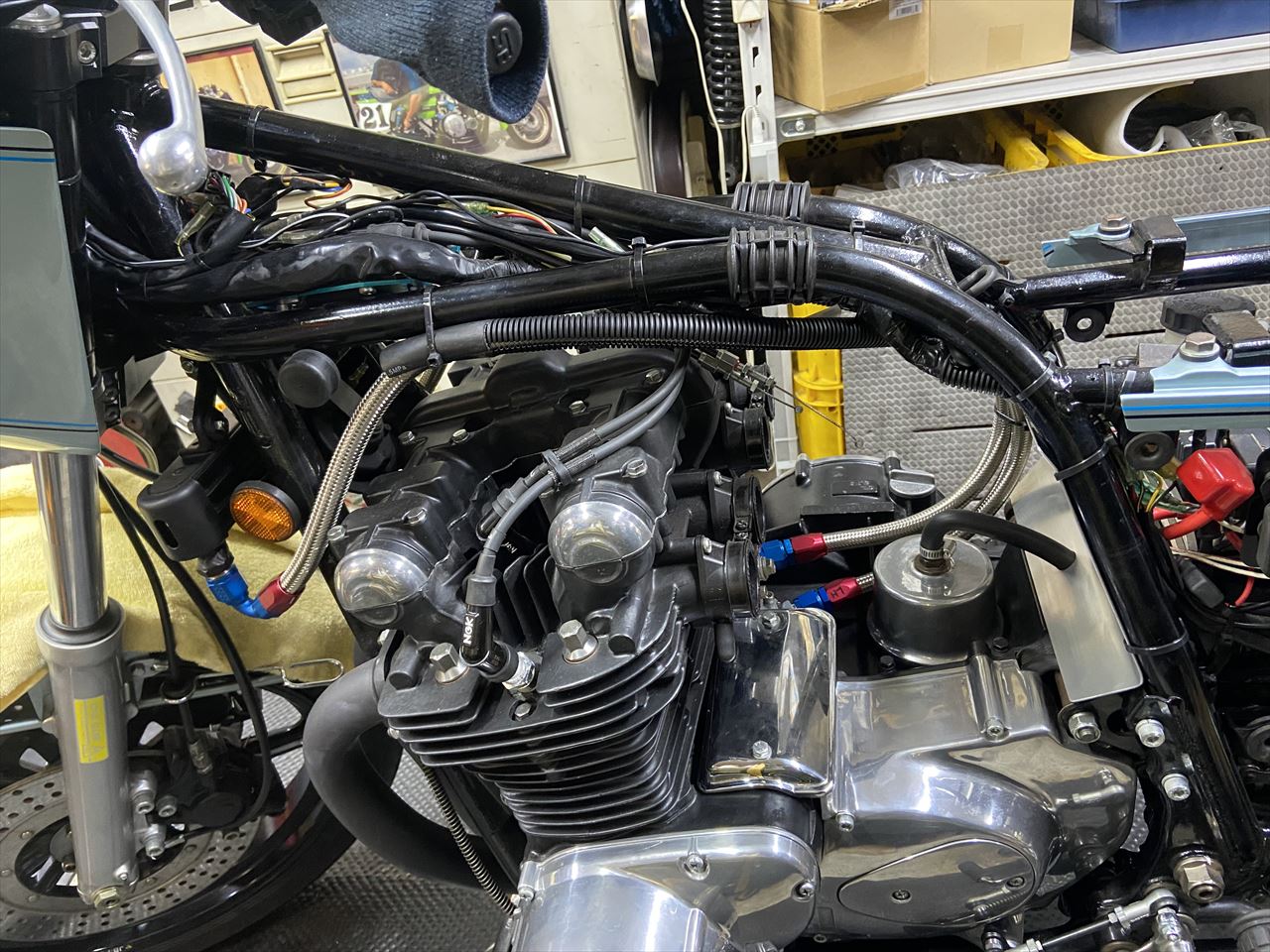

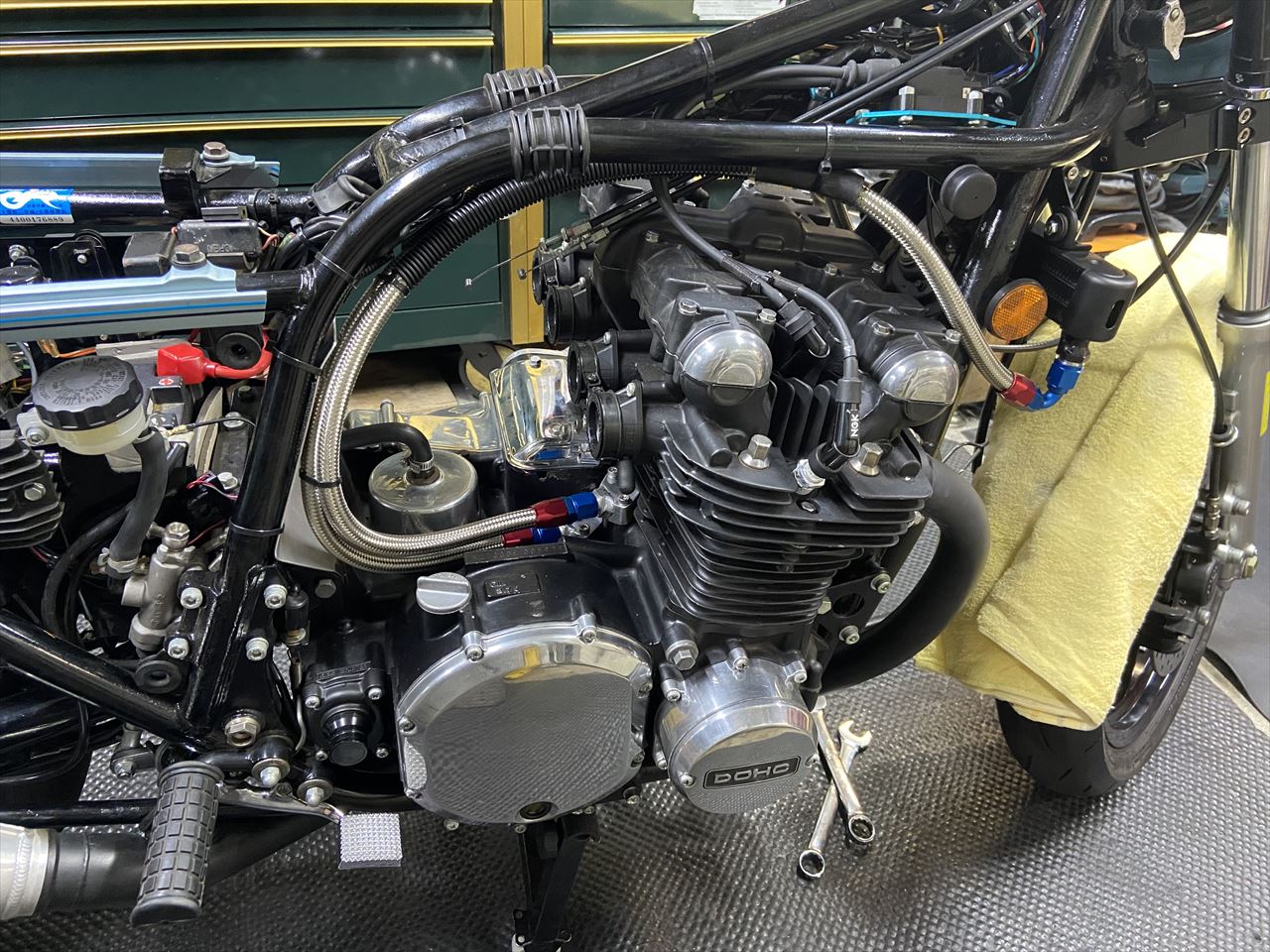

車両に取り付けます。



反対側はこんな感じ。

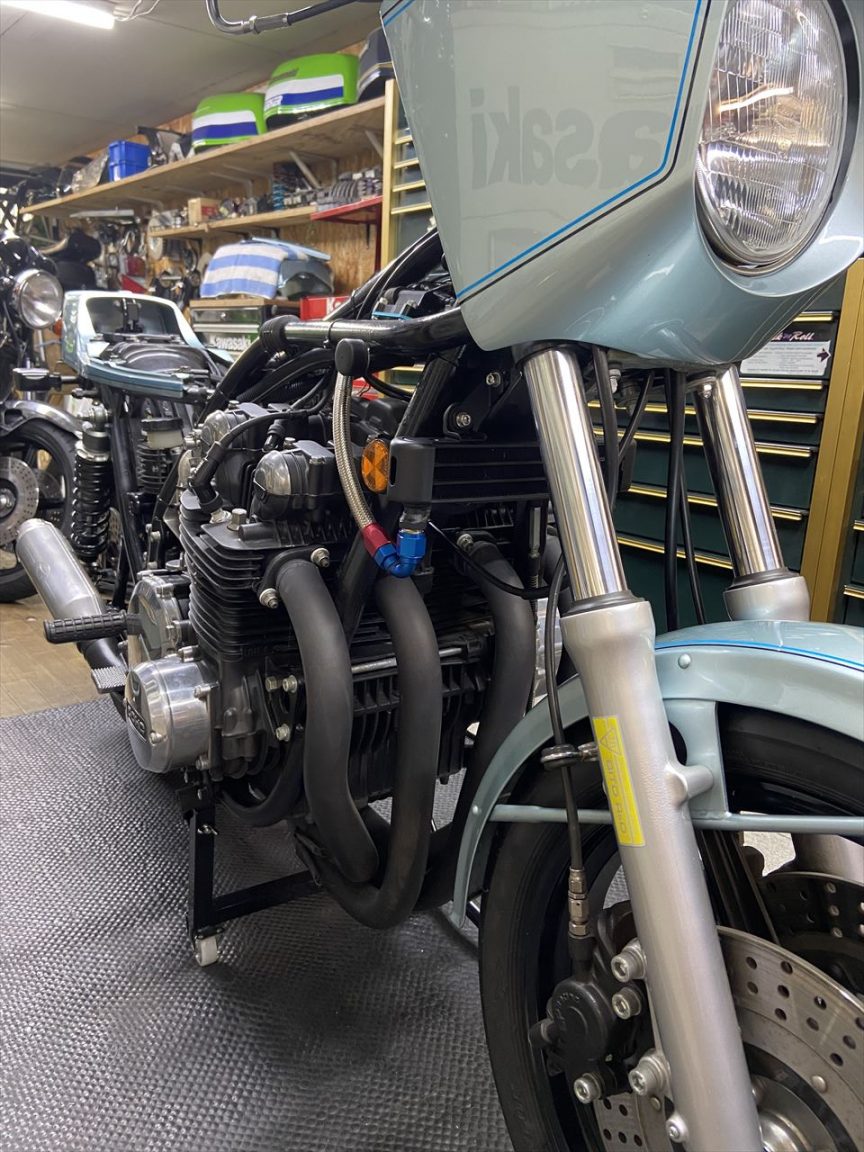

個性的なオイルクーラーとなりました。

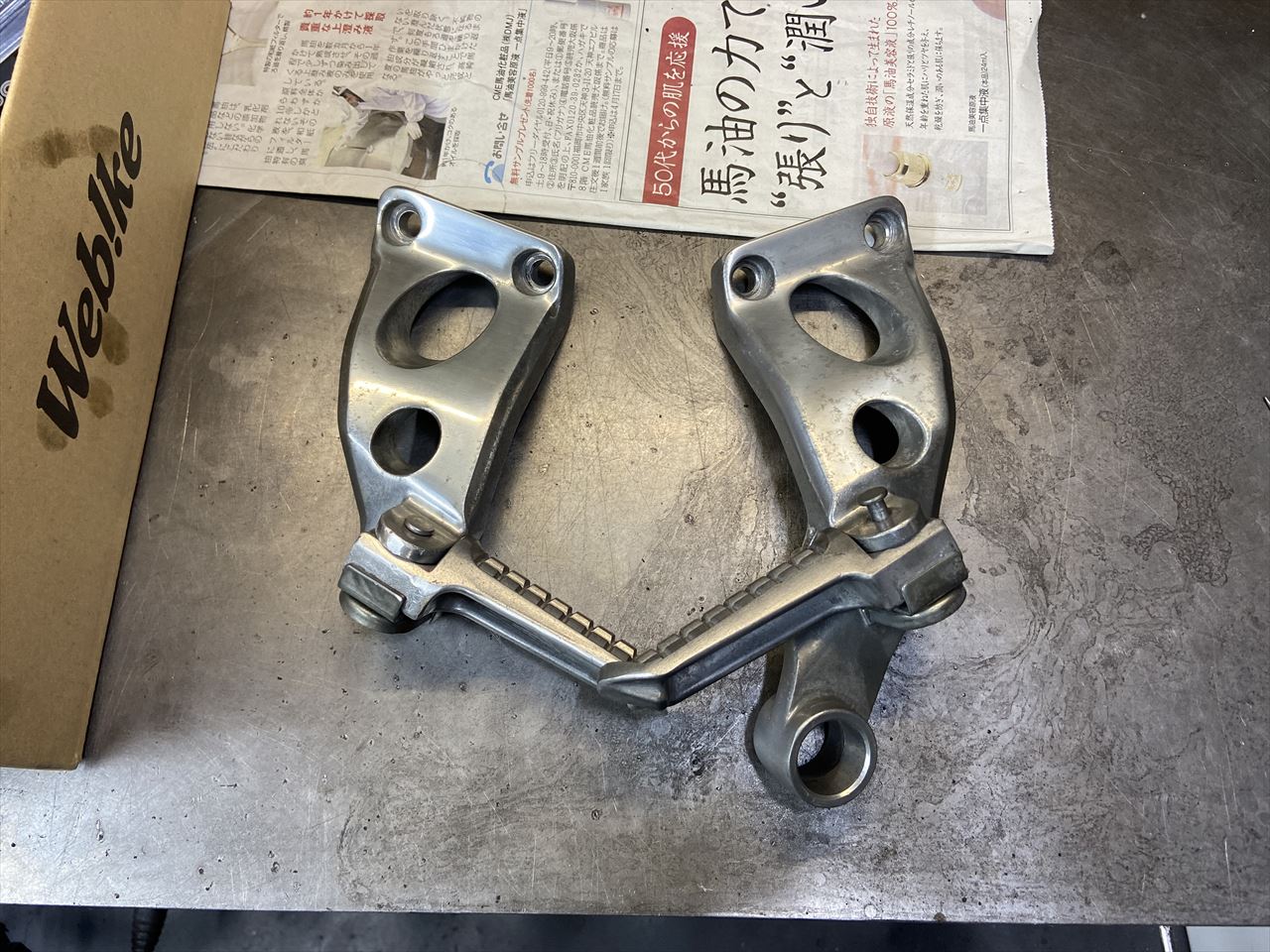

続いてタンデムステップの製作です。素材はこちらのZRX1100純正品です。

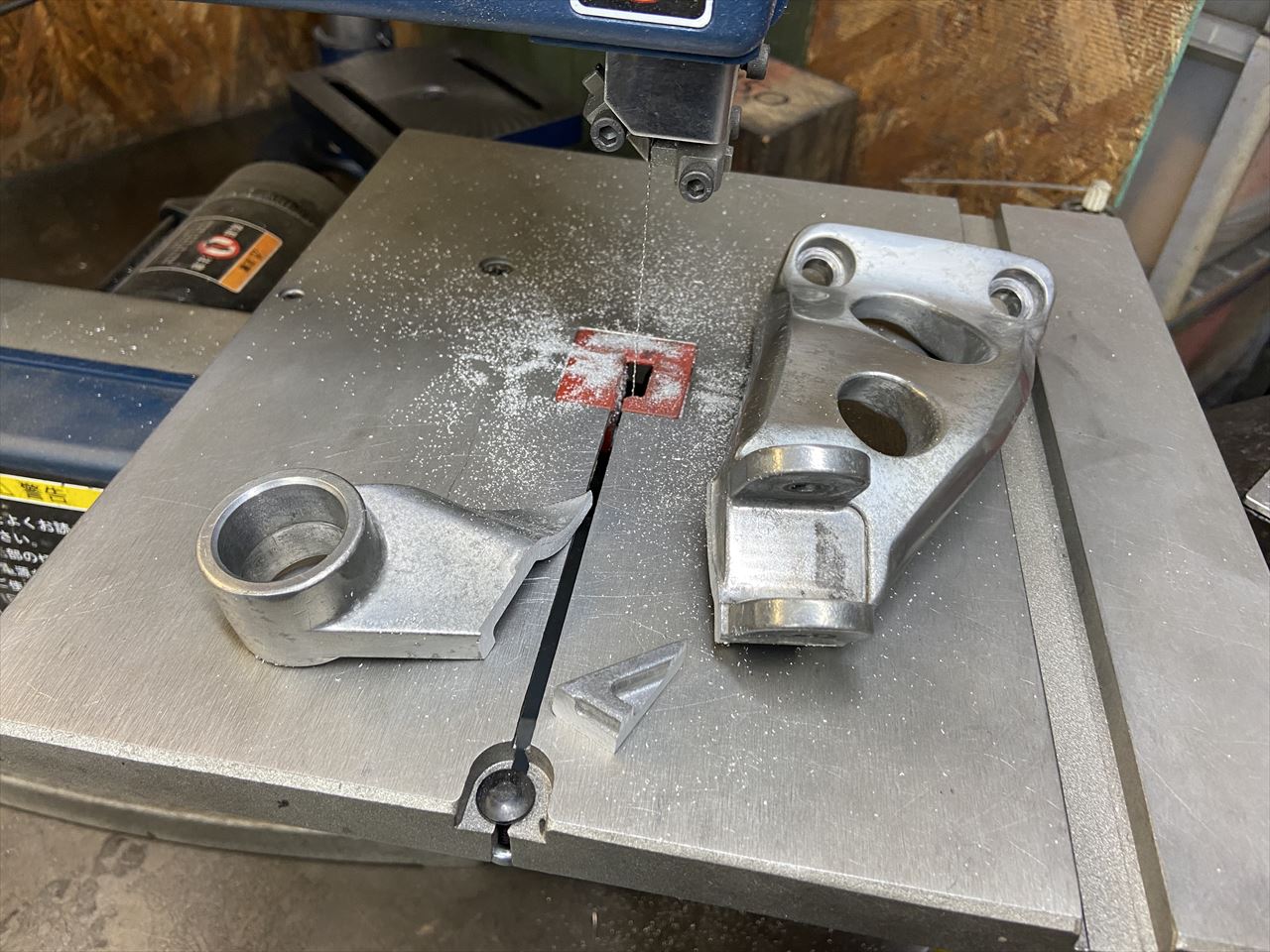

マフラーステーの部分は使わないので削除します。

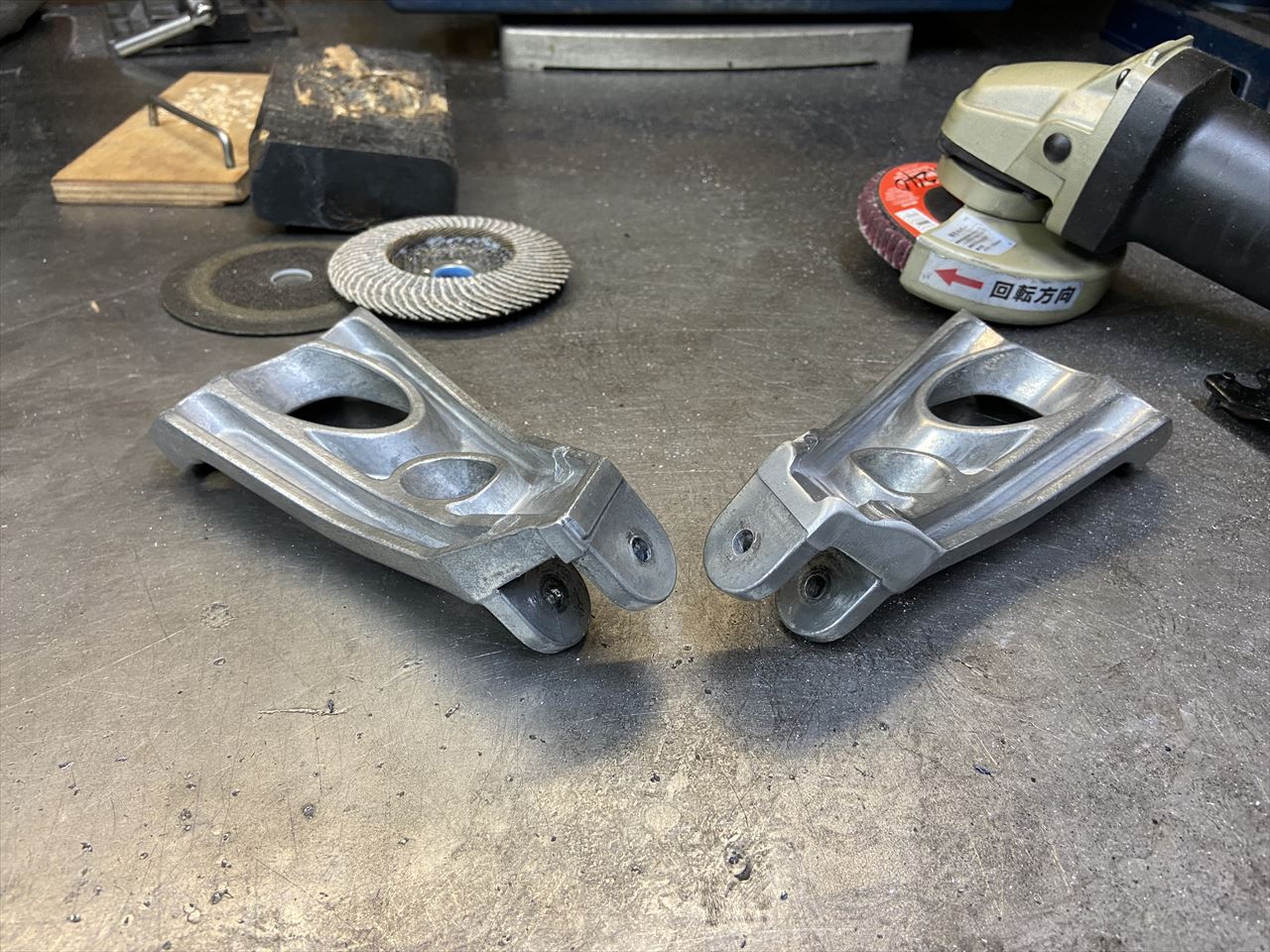

切断面を研磨して仕上げます。

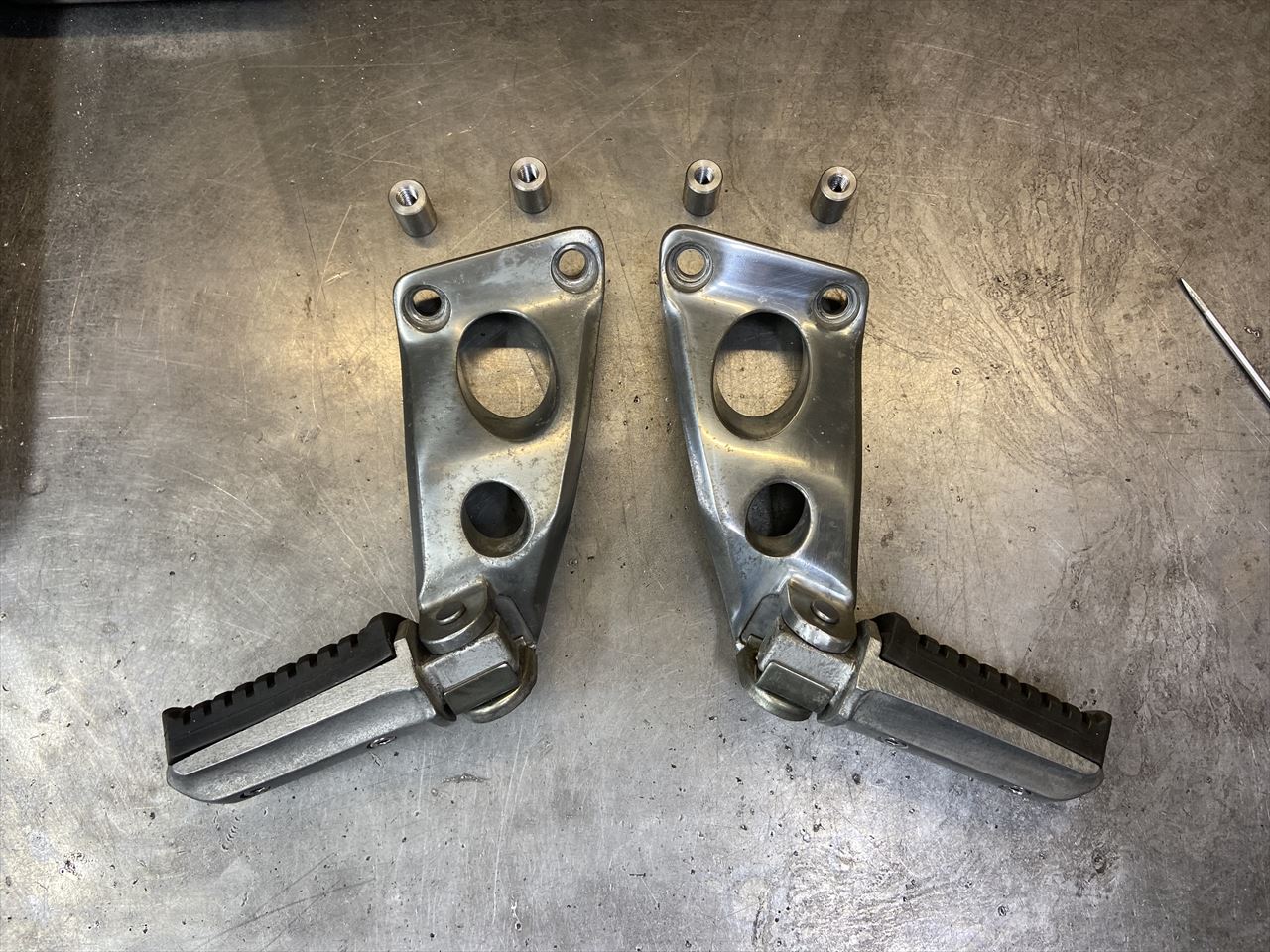

フレームに溶接するボスを4個準備します。ペグはラバー付きの快適仕様に変更。GPZ900R初期型や、1000RXの純正タンデムステップがこのラバー付きです。

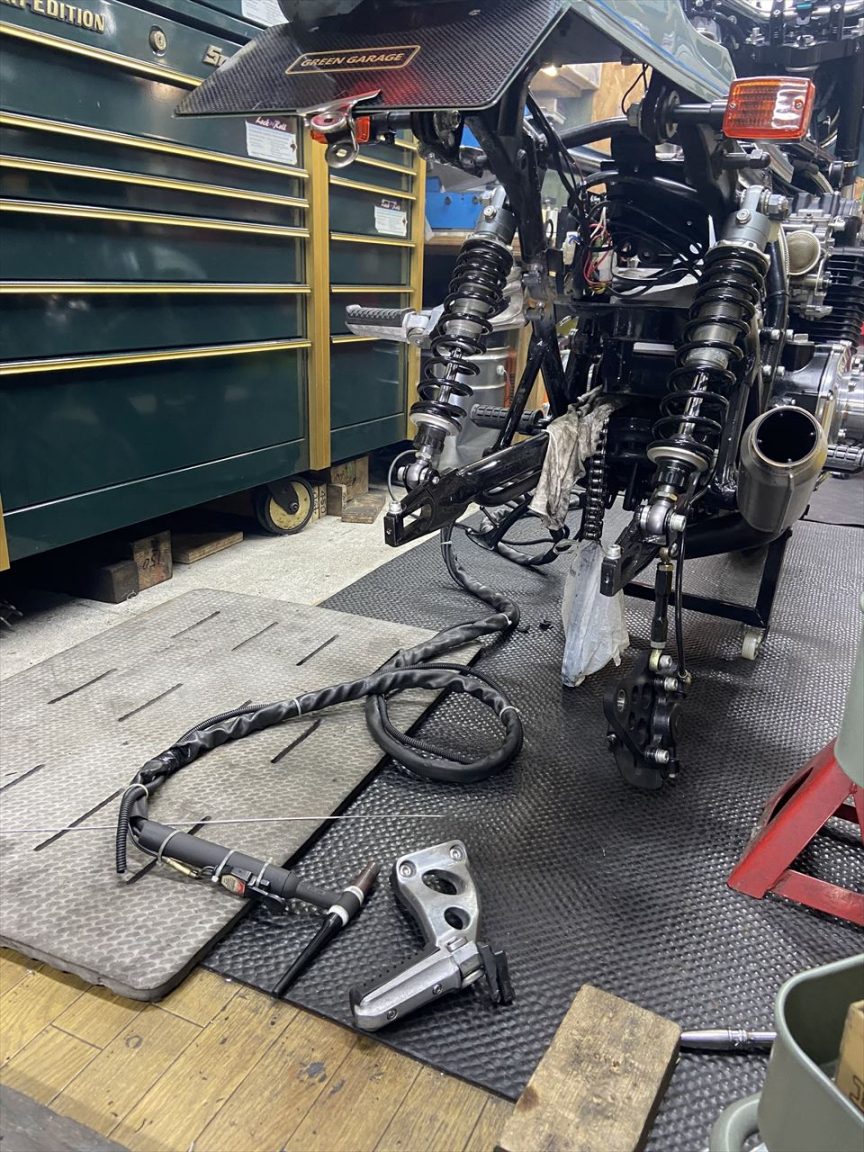

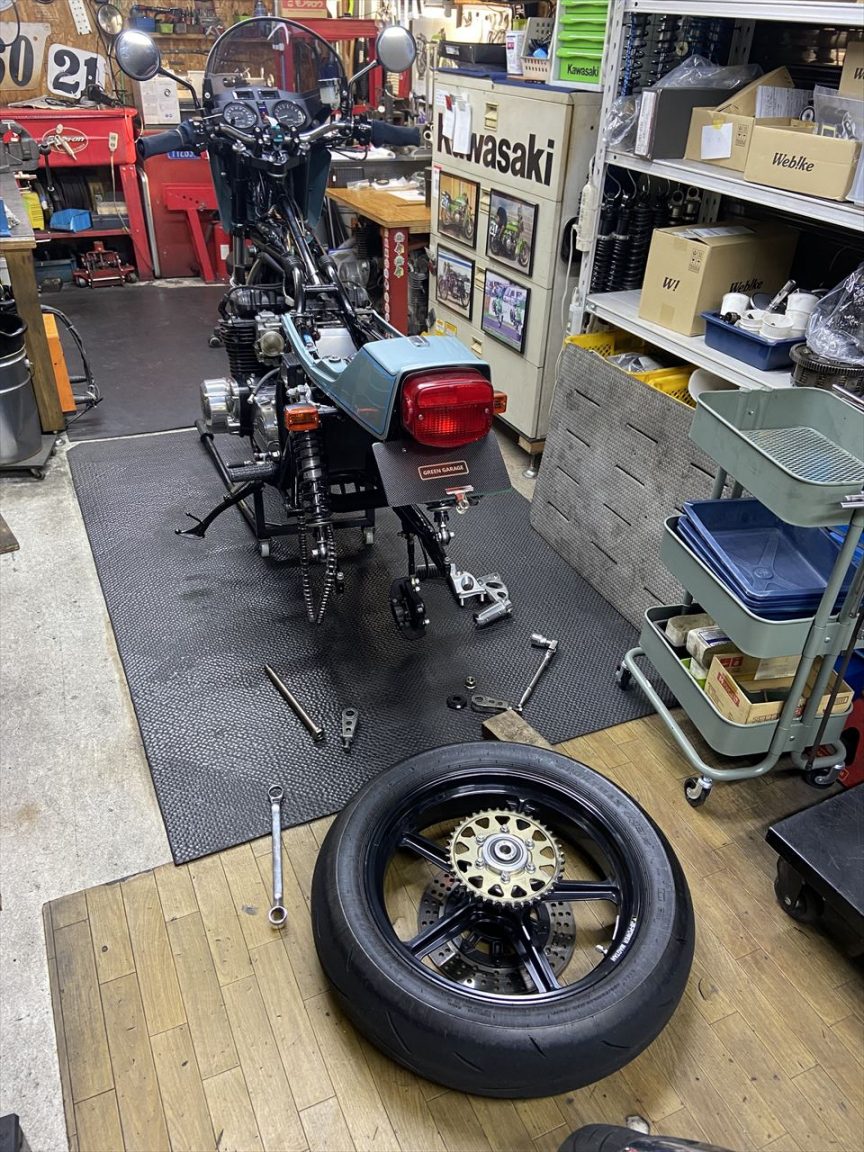

ボスを溶接するため、リヤホイールを外します。



ステップブラケットを治具にして、ボスをフレームの所定の位置に仮付けします。

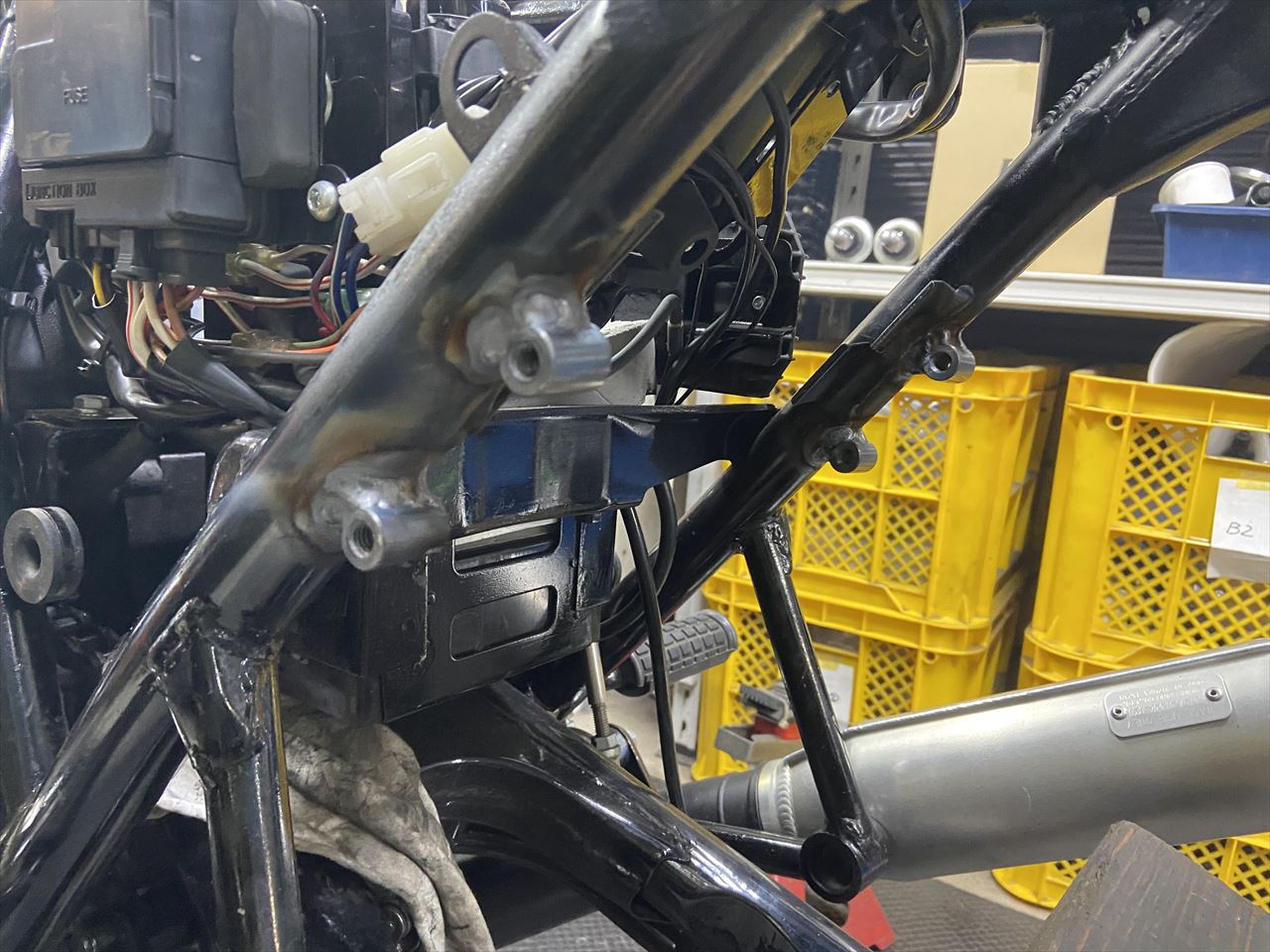

ステーを外して全周溶接します。このあと塗装したら完成です。
