Z1B N.T様 スタックメーター取り付け



メーター交換と車検のご依頼です。



メーターは先日ご紹介していたこの二つです。スタックタコメーターを純正メーターにビルトインしたものと、純正スピードメーターをオーバーホールしたものです。



元のメーターはこんな感じ。タコメーターは純正ですが、回転が下がるときに途中で引っかかることが多いとのこと。動きもダルくなっています。スピードメーターは社外品のため、例にもれず故障しています。

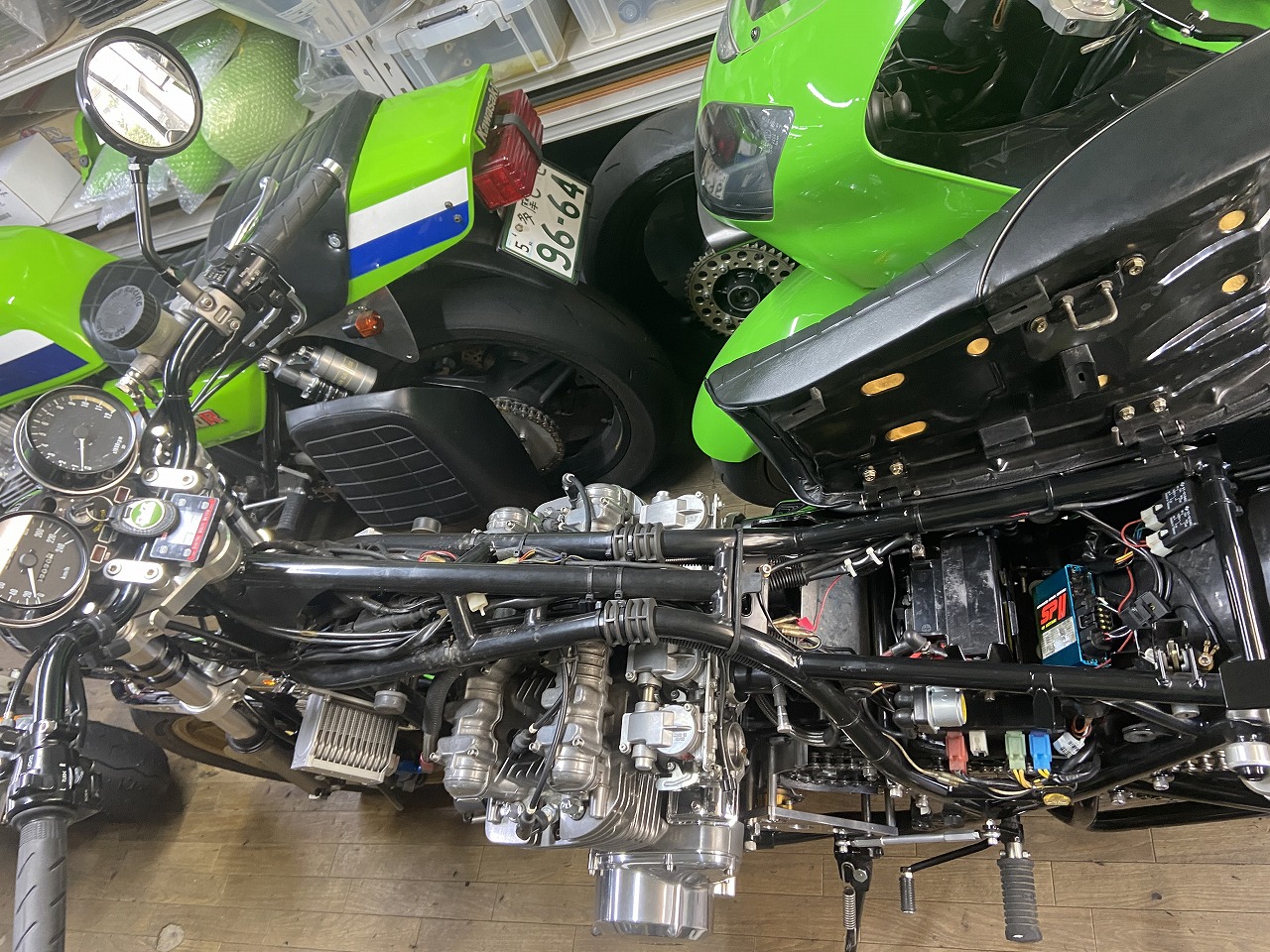

タコメーター信号をウオタニSP2から引き出すので、タンクを外して作業します。

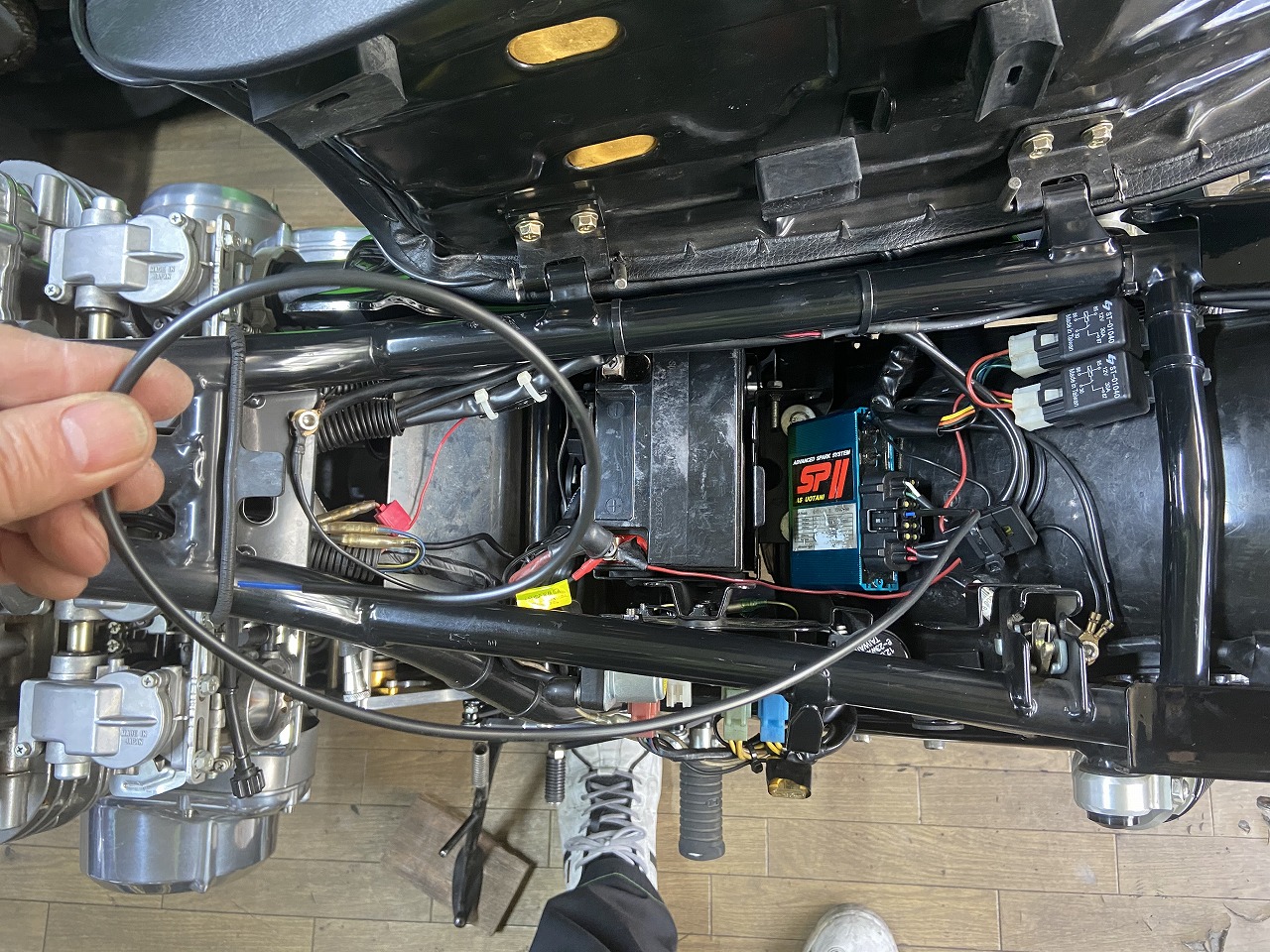

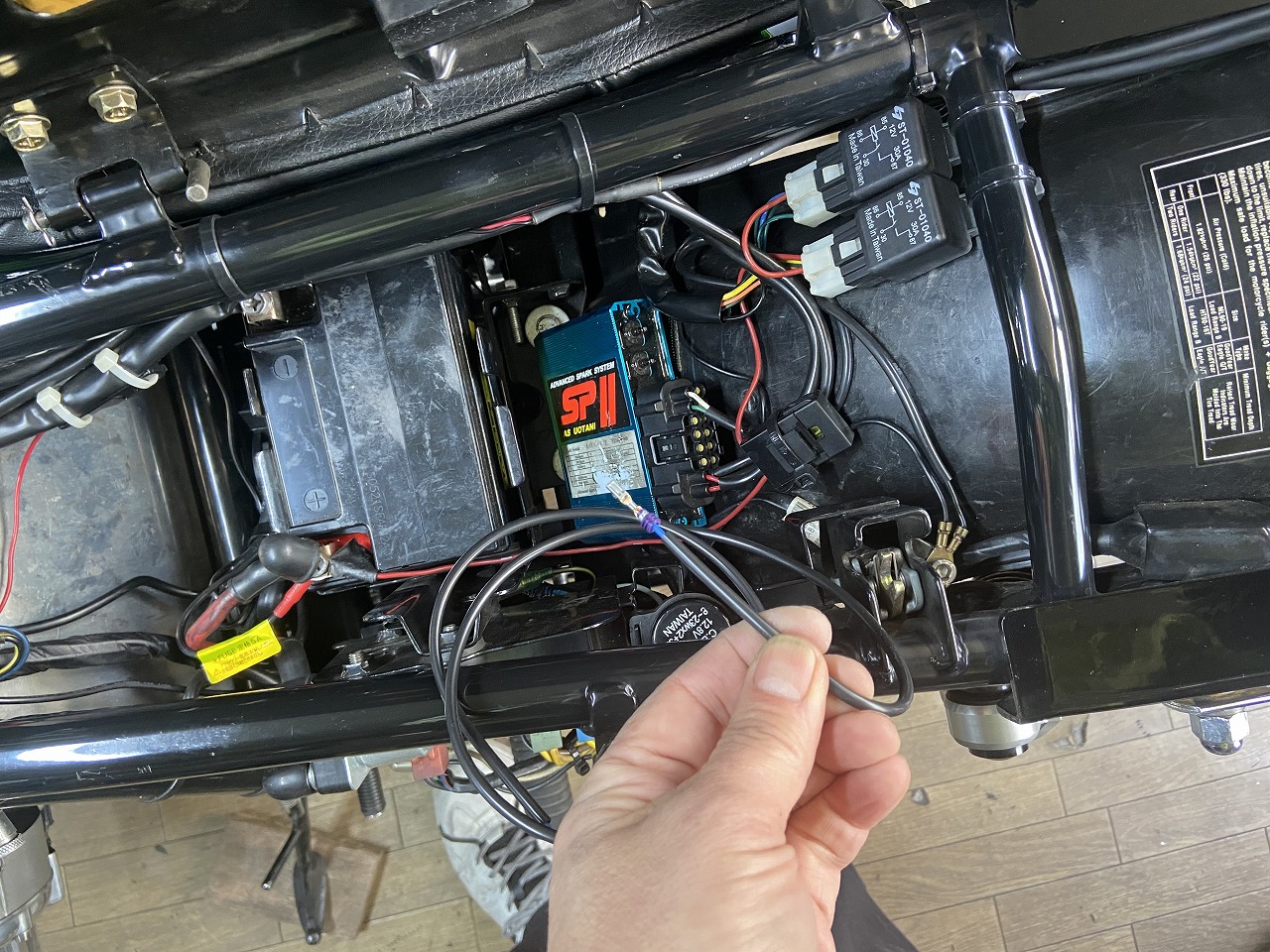

SP2付属の信号取り出し線をユニットに取り付けます。



これでタコメーター用のデジタル信号が取り出せます。

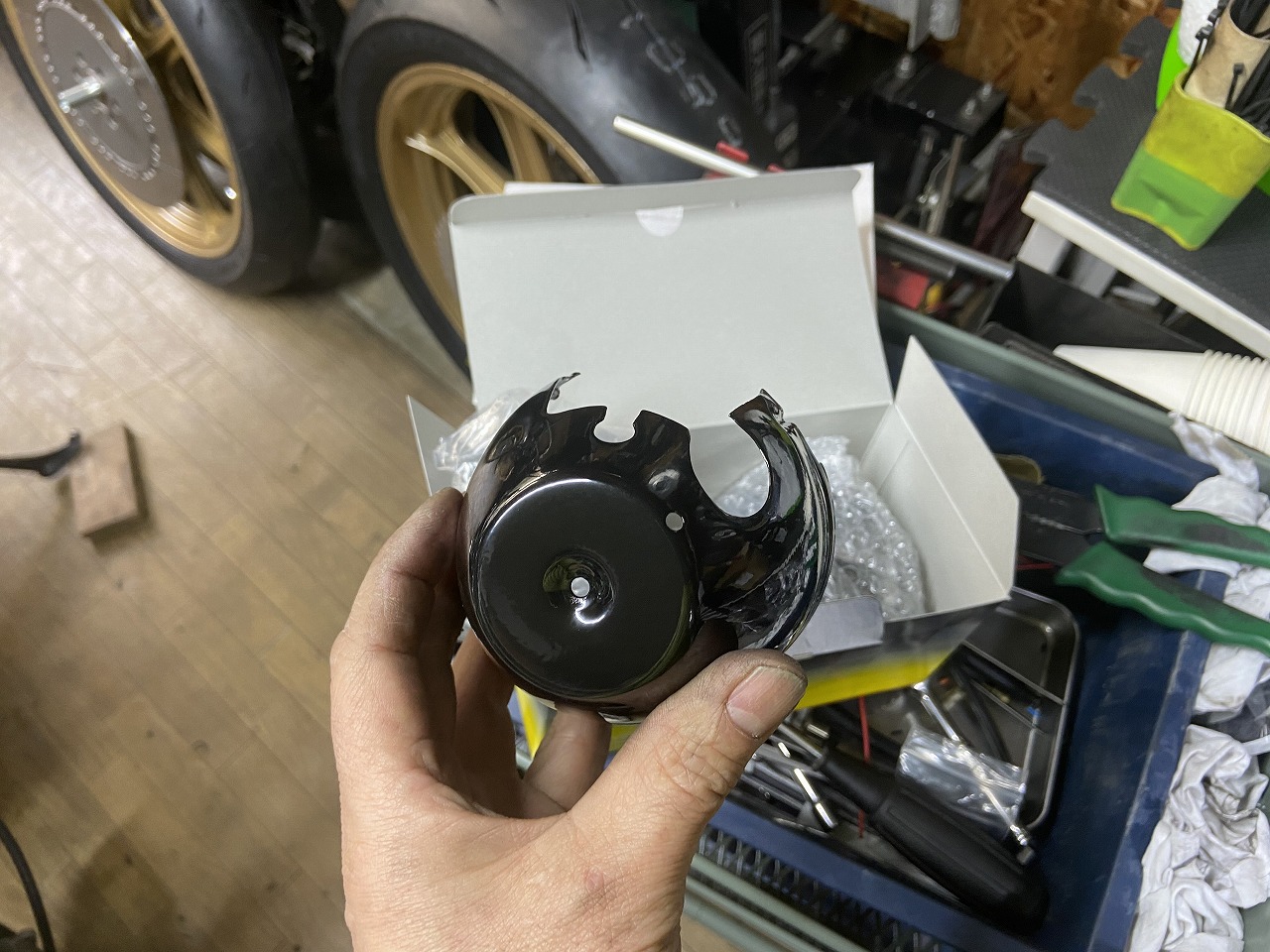

メーターカバーは錆と凹みがあるので交換します。

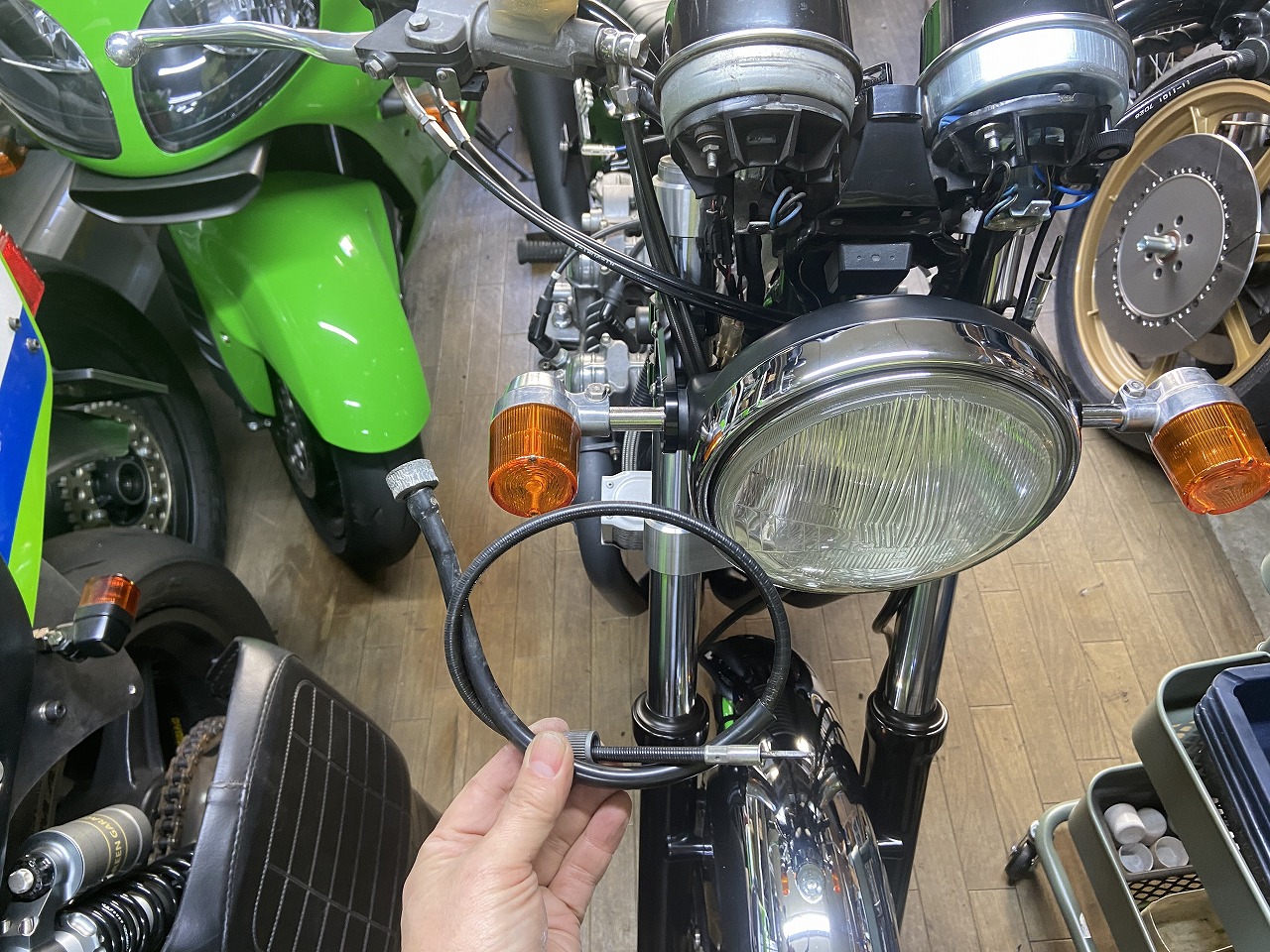

タコメーターケーブルもいらなくなりますね。

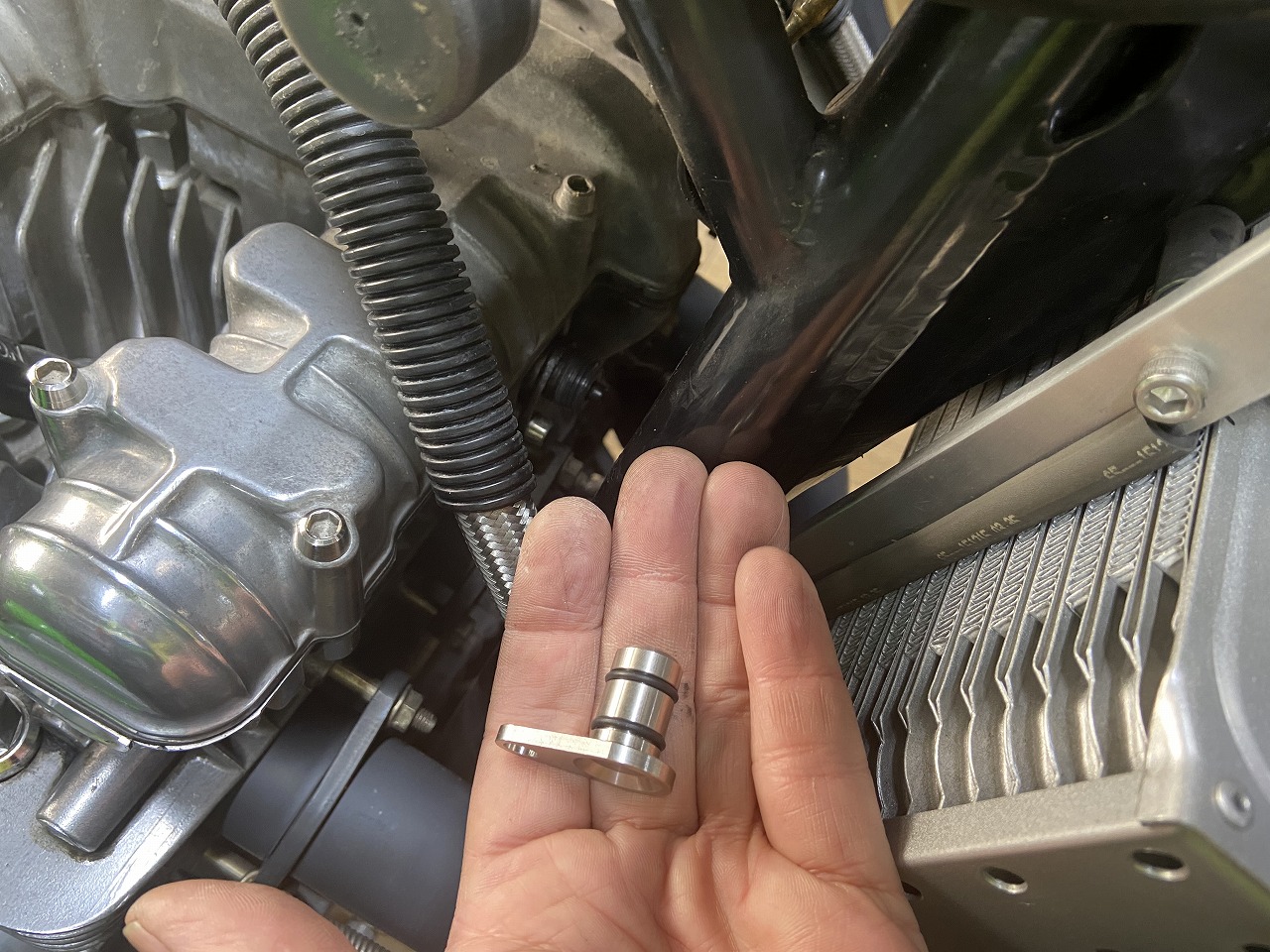

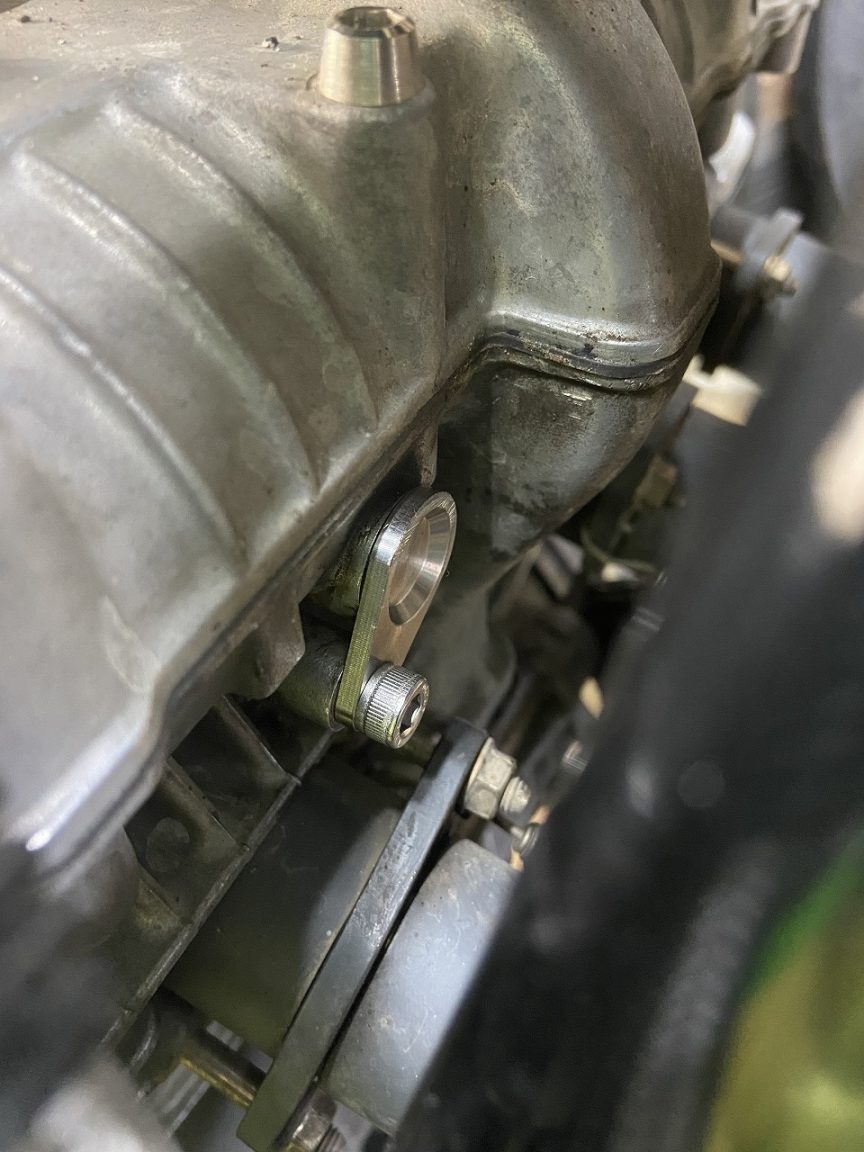

タコギヤも外し、ブラインドプラグでふさぎます。

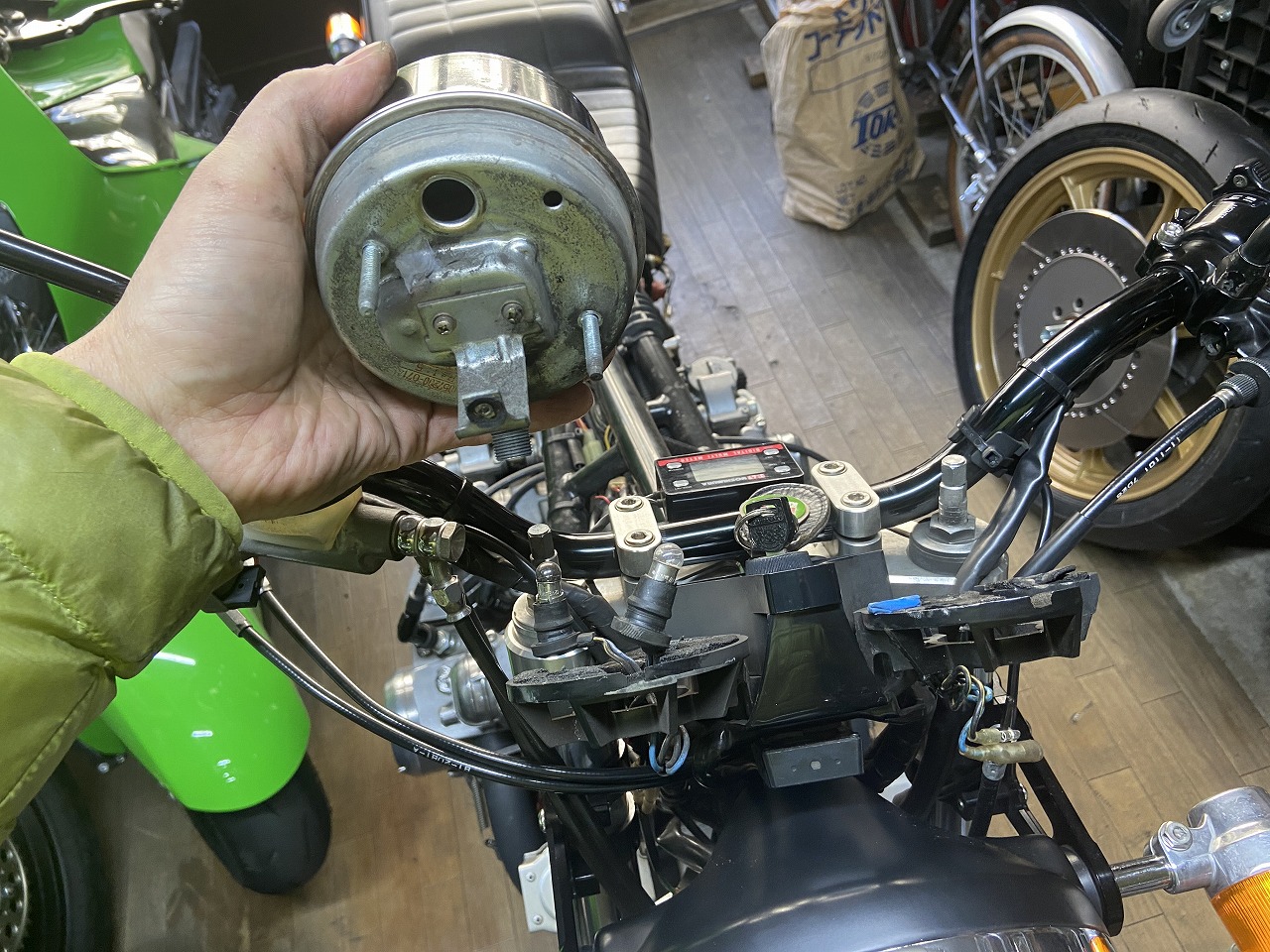

スピードメーターを外します。社外品なのでまだきれいな感じ。壊れたこれは捨てないで、スタックタコメーター用のケースとして再利用できるので保管しておきます。

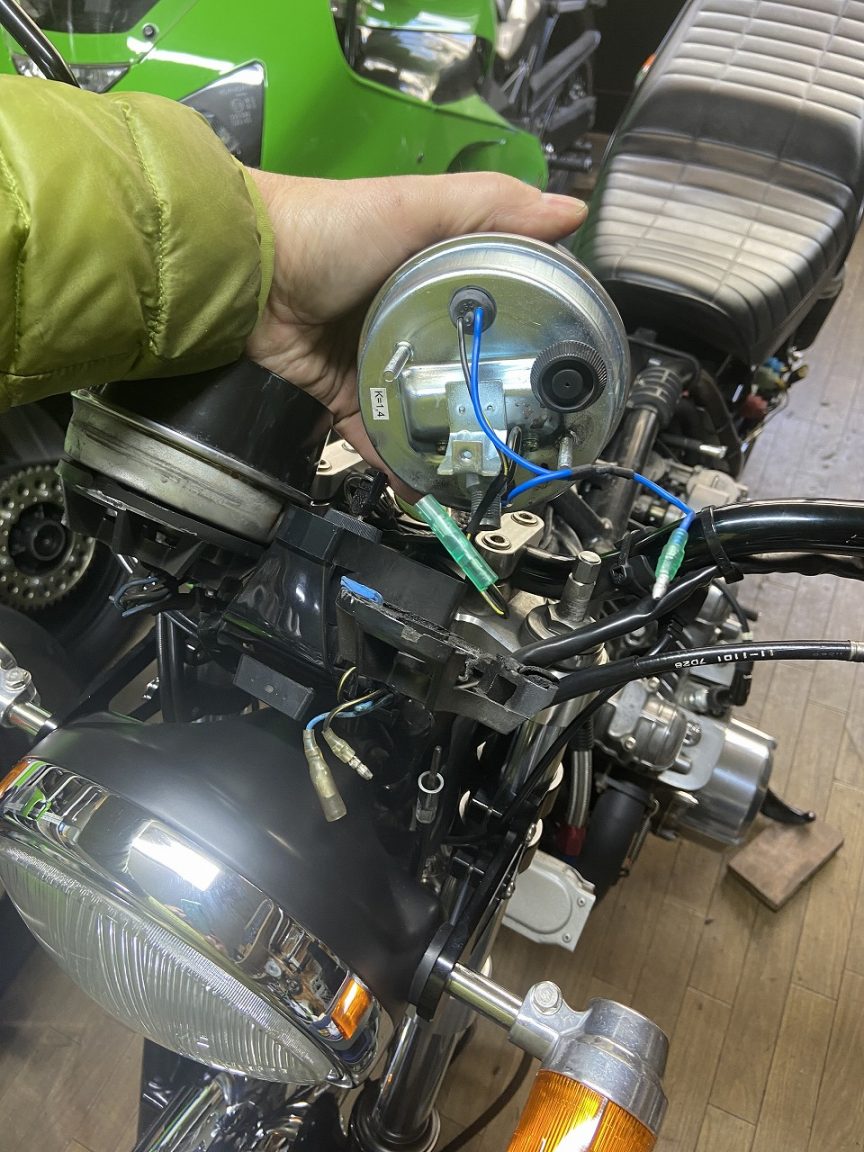

純正タコメーターを外します。こちらは年季が入っていますね。

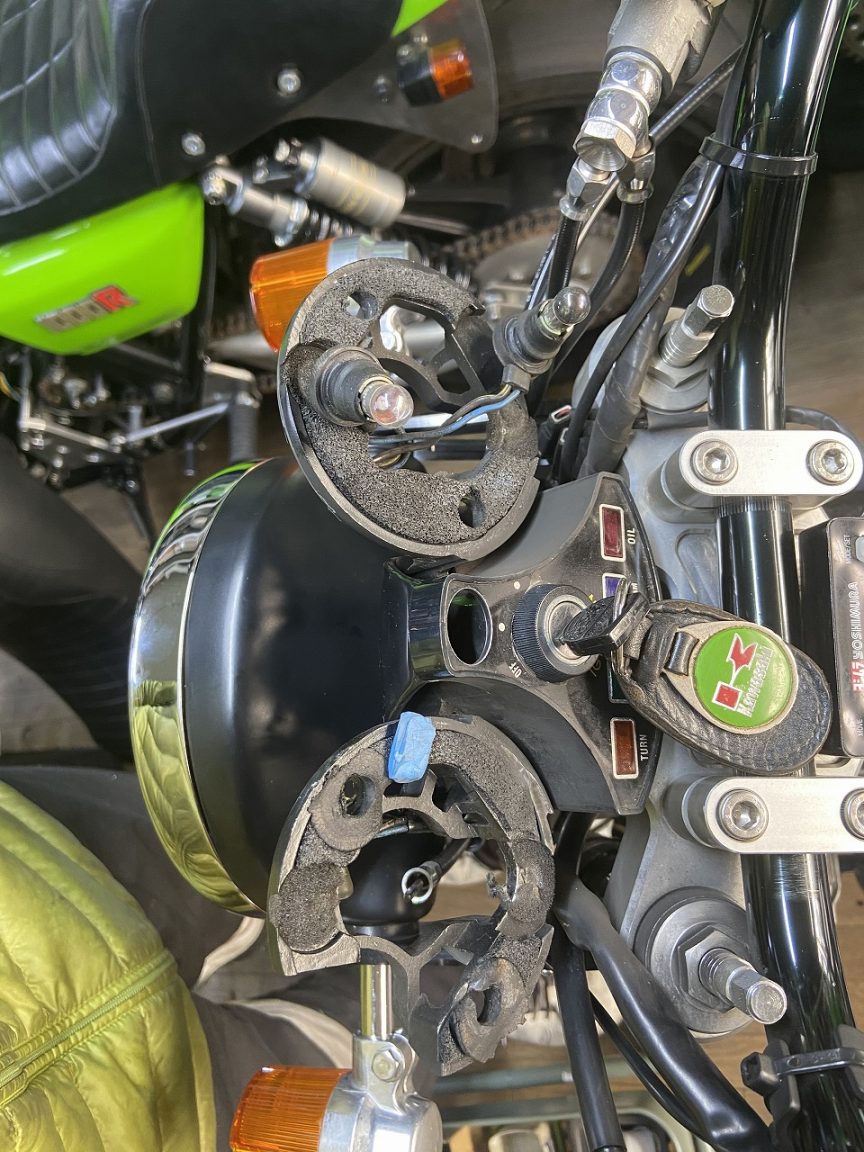

スポンジはつぶれたり足されていたり。

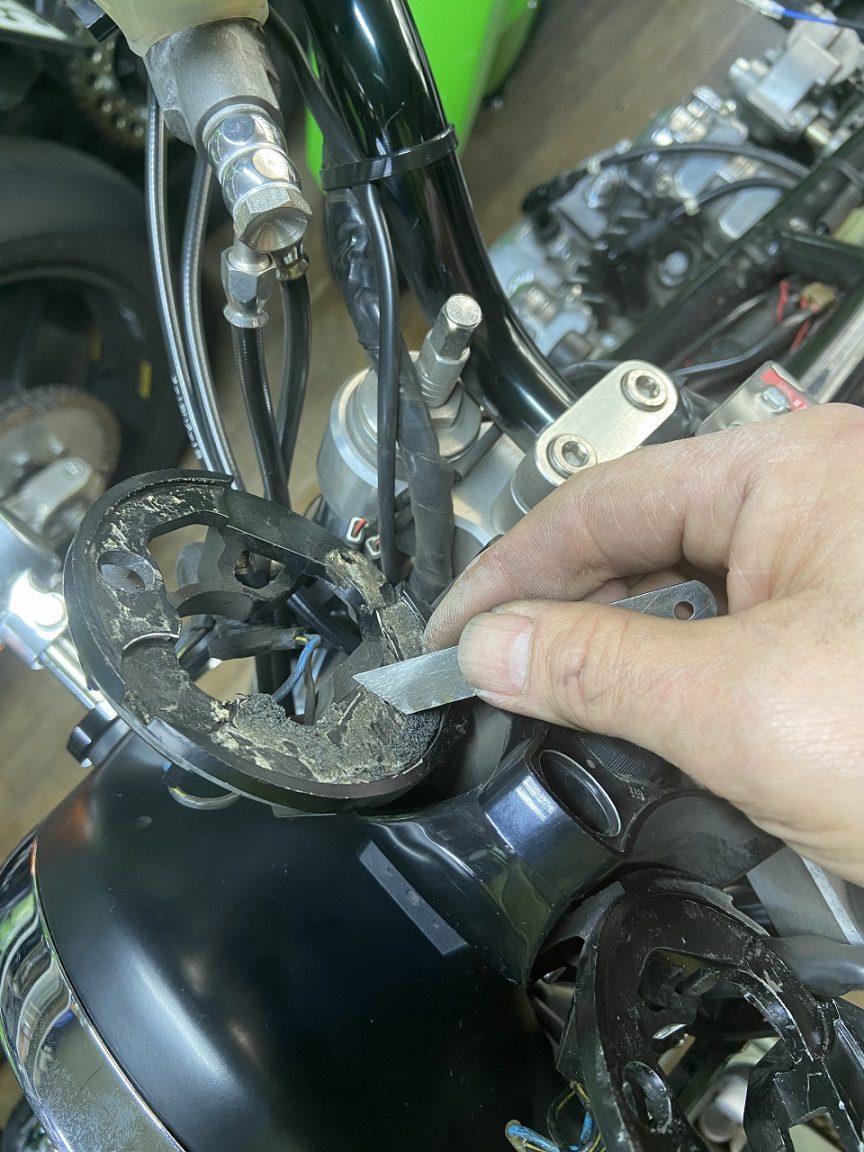

劣化したスポンジは剥がして交換します。

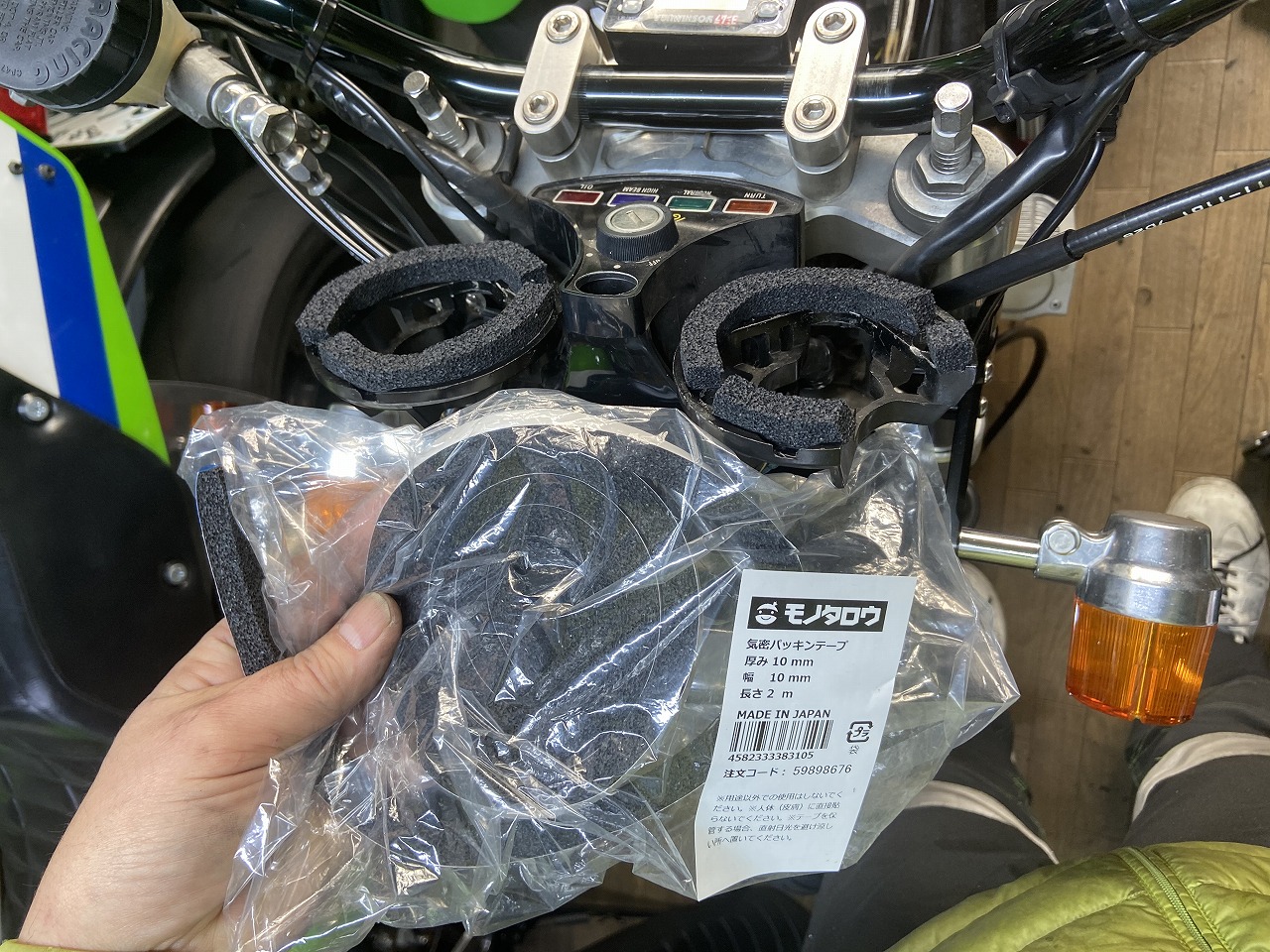

純正と同様のスポンジを使い貼り付けます。

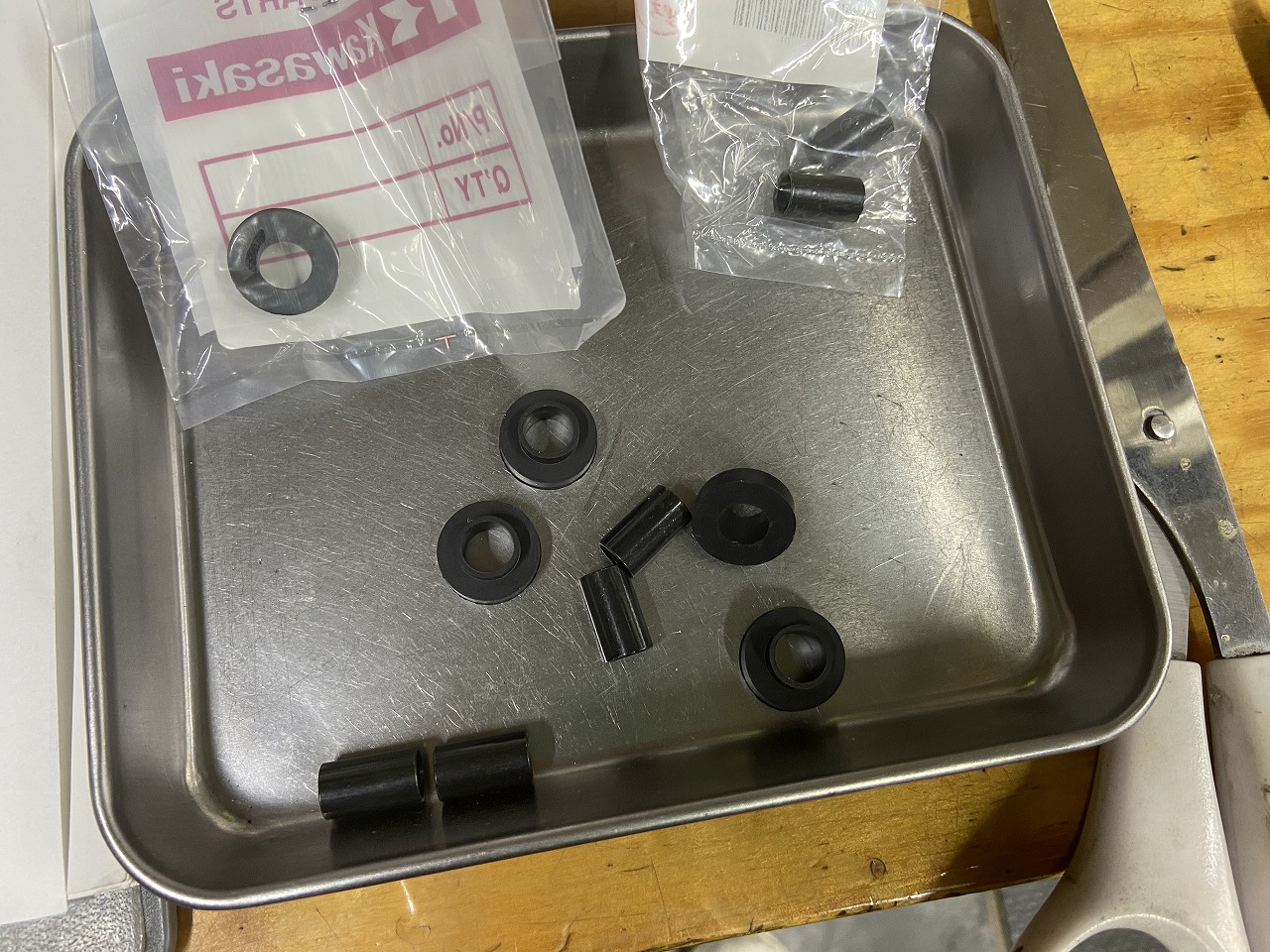

マウントダンパーとカラーは純正品を使うのが、オーバーホールしたメーターの保証の条件です。



新しいメーターを取り付けます。この状態でメーターは少しグラグラするくらいが正解です。

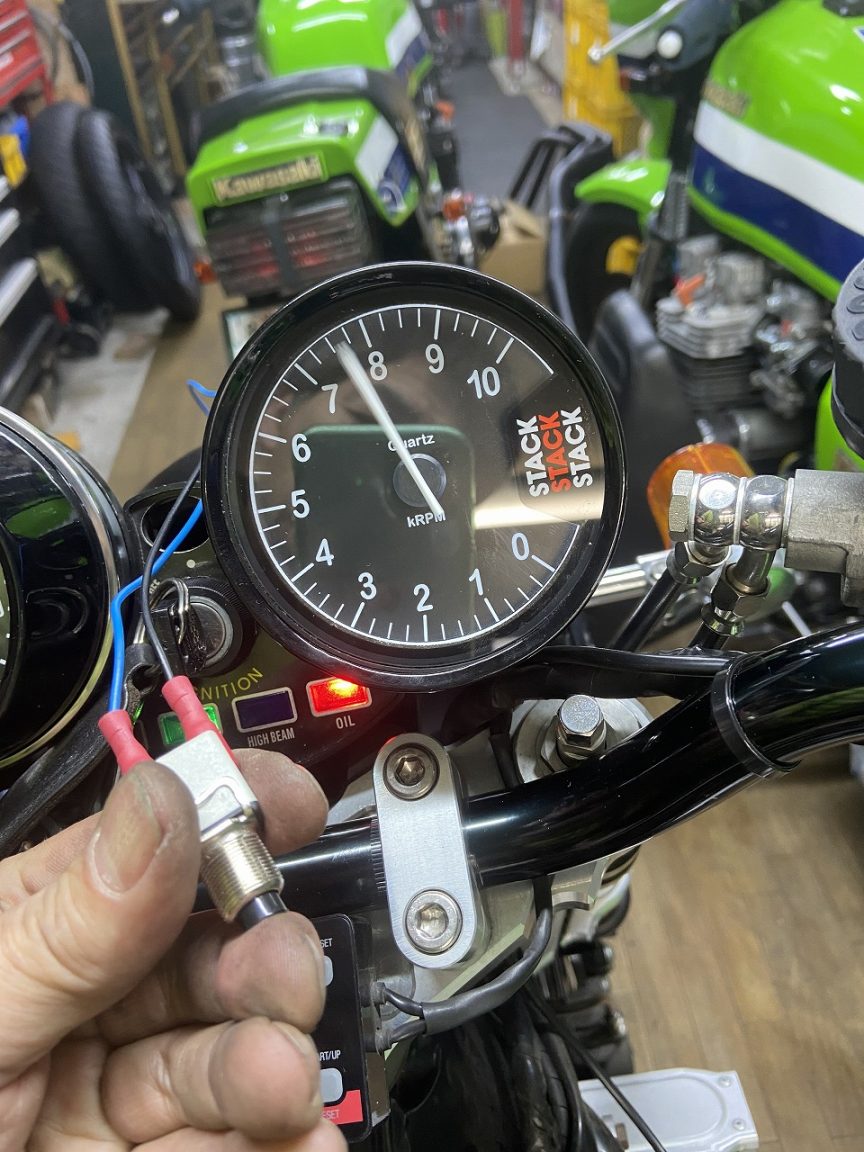

スイッチを取り付け、スタックメーターの初期設定をします。

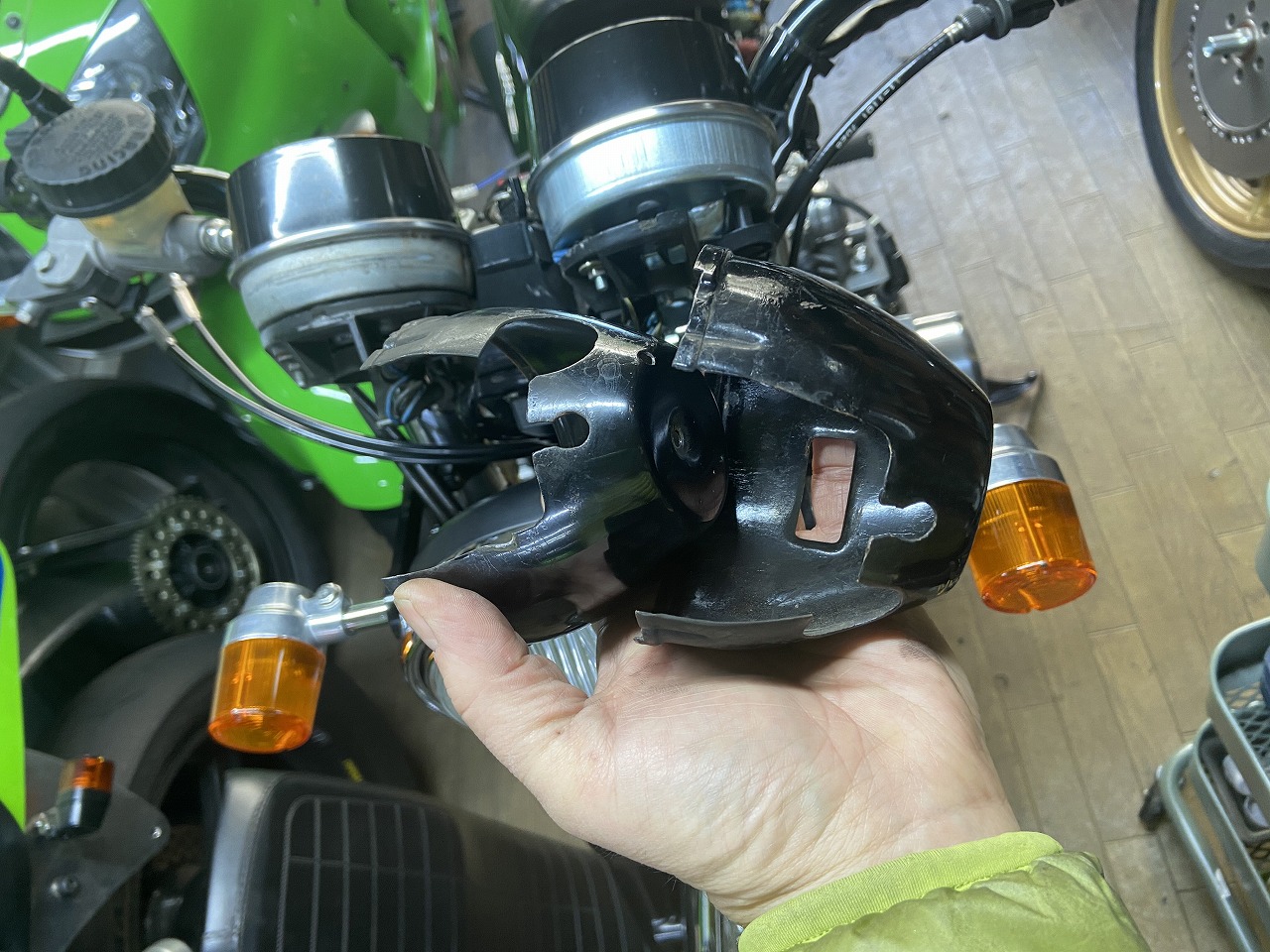

ロアーカバーはPMCの新品を使います。

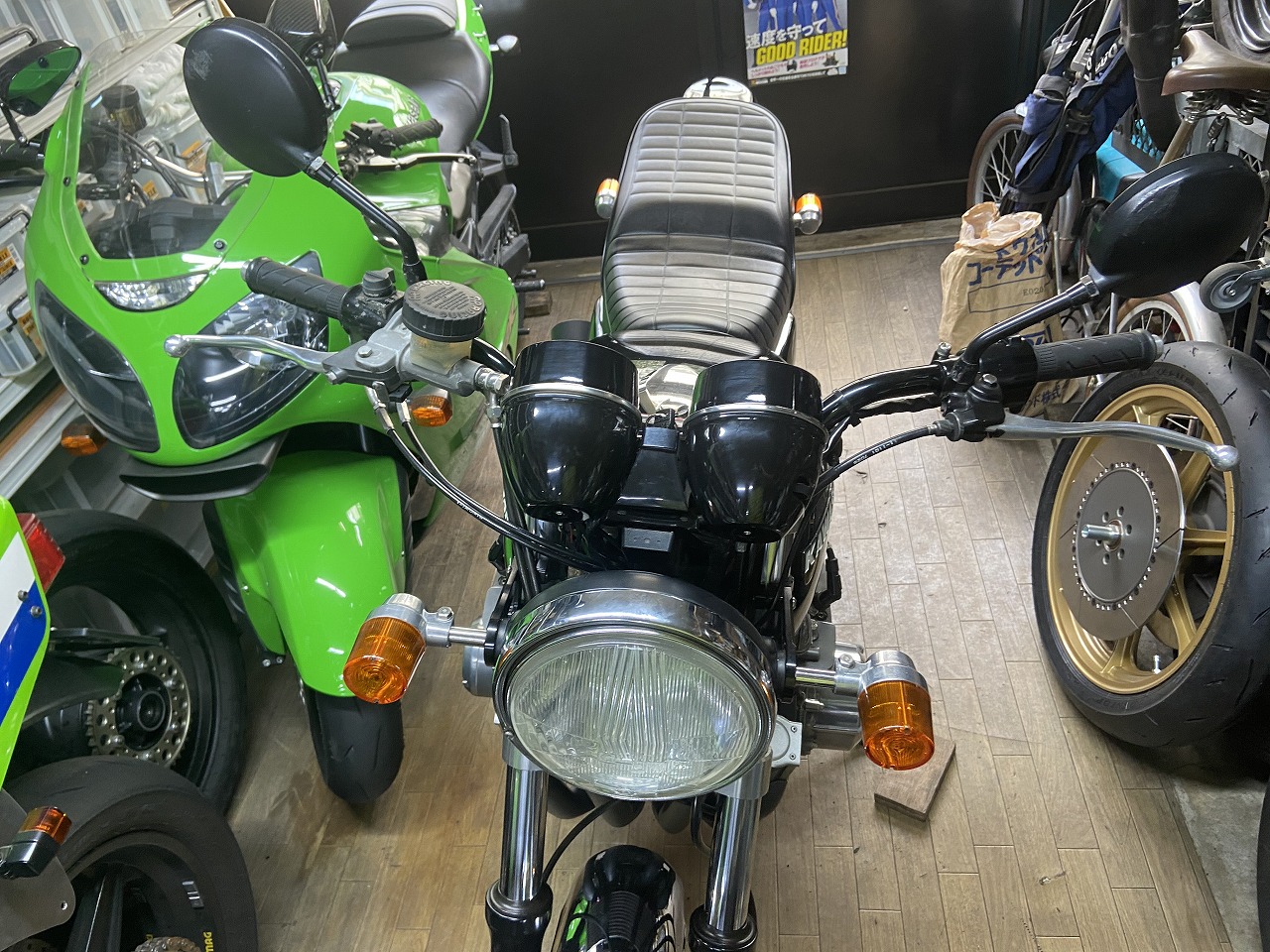

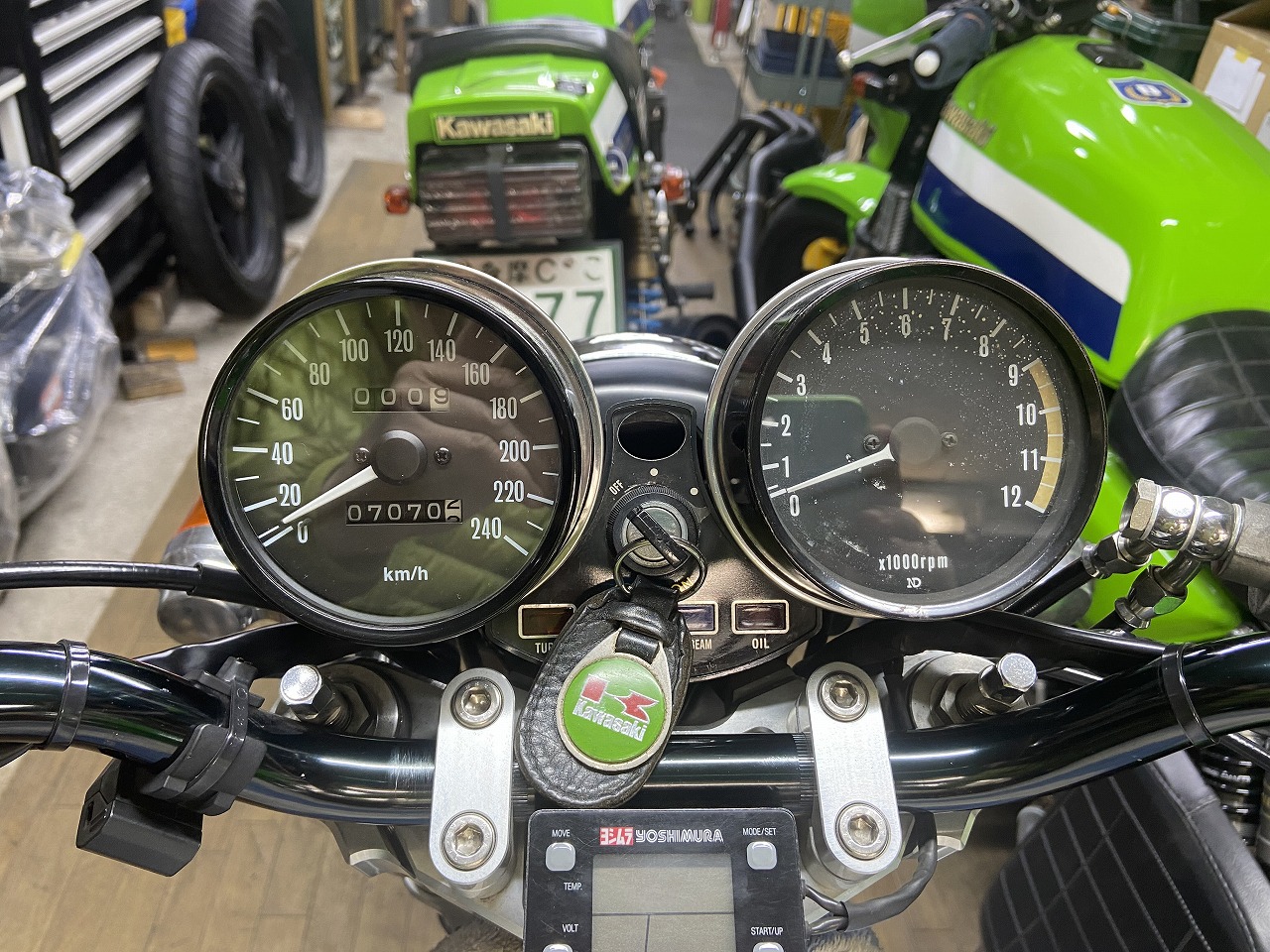

メーター交換終了です。

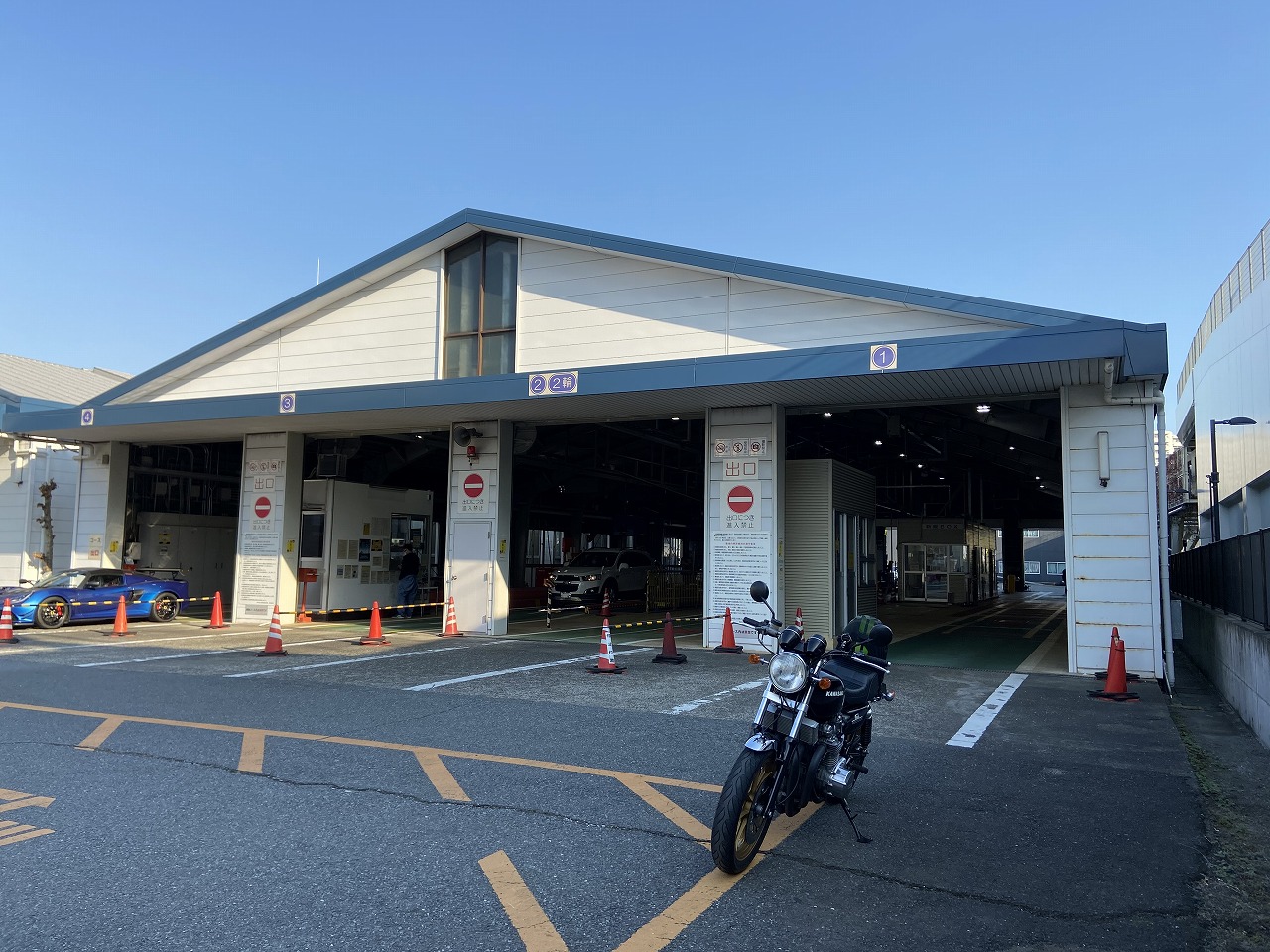

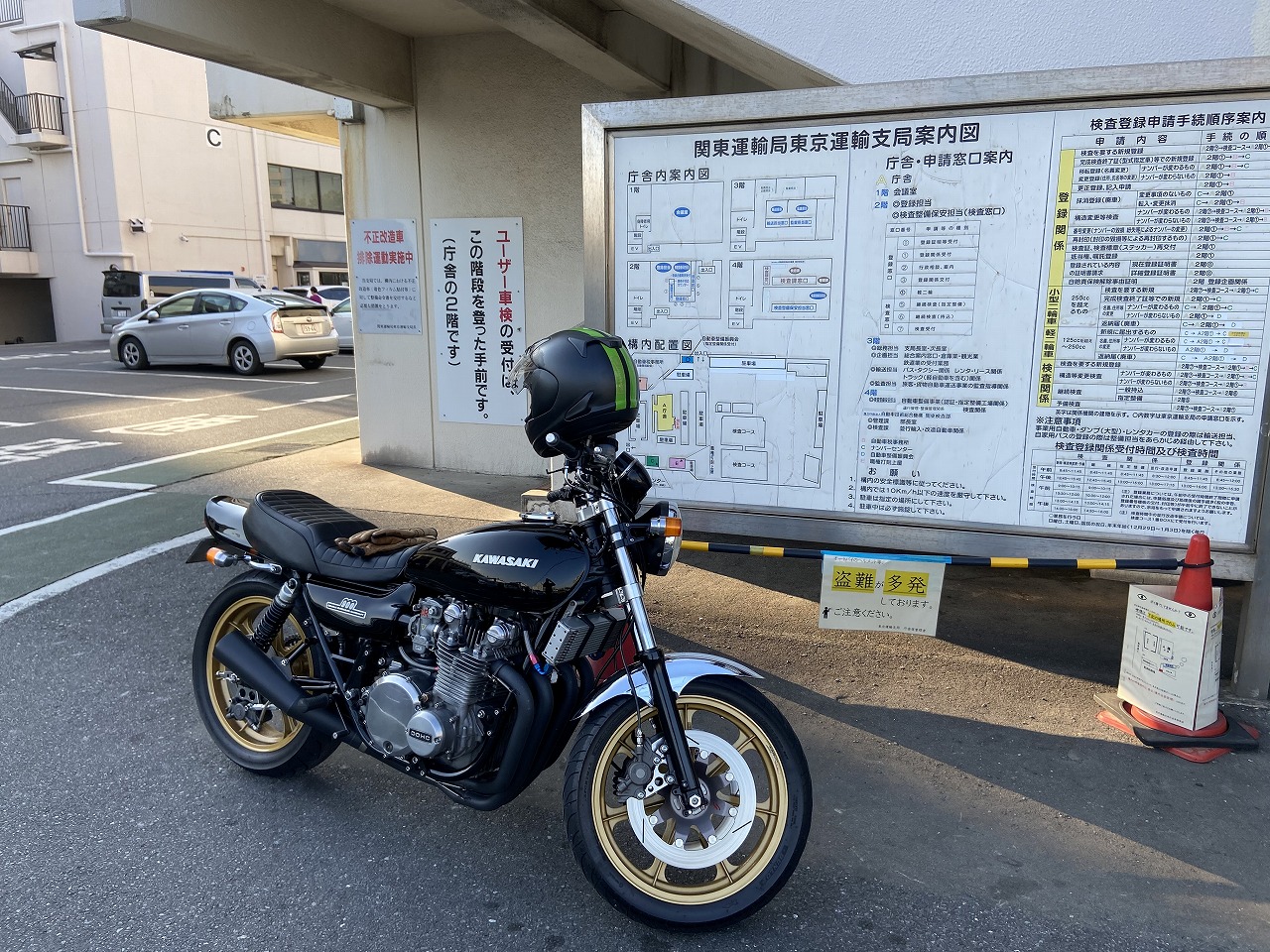

簡単に点検を済ませ、そのまま陸事へ向かいます。



定員を1名に変更するので、住所管轄の陸事で構造変更検査を受けます。



無事、検査に合格。このあと、タイヤやオイル交換など、予定の整備を行います。
