Z1R2 N.M様 マフラーステー製作



マフラー取付の続きです。



サイレンサーステーを現車合わせで製作します。

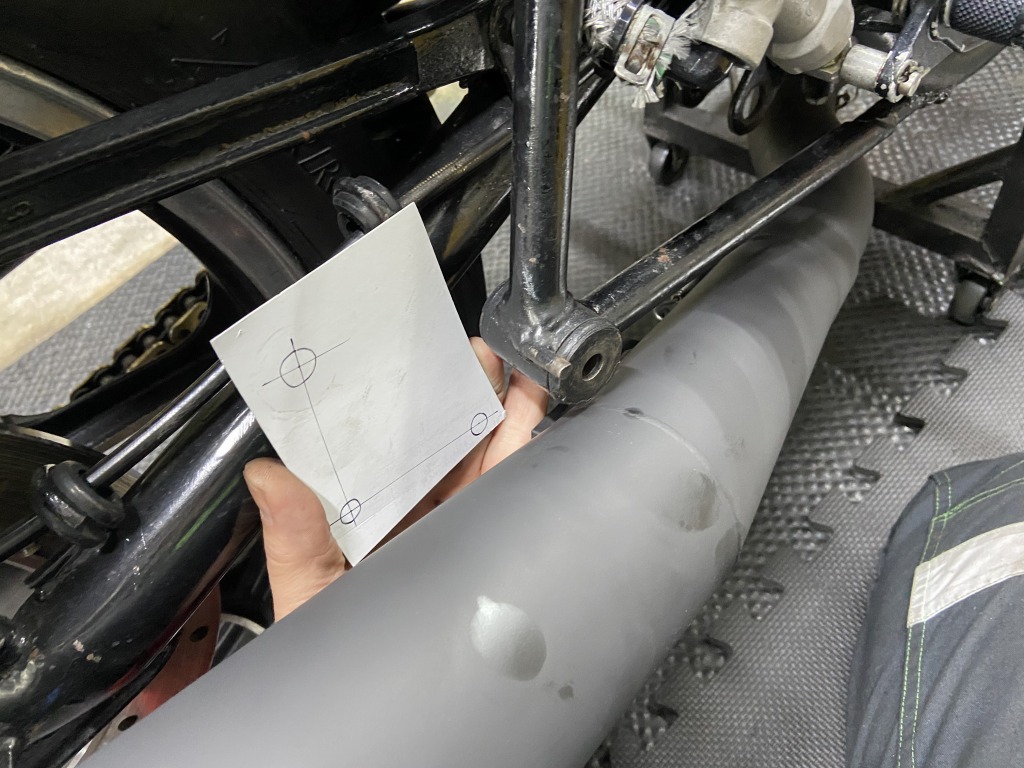

サイレンサーが一番上を向くように固定し、型紙で穴位置を写し取ります。

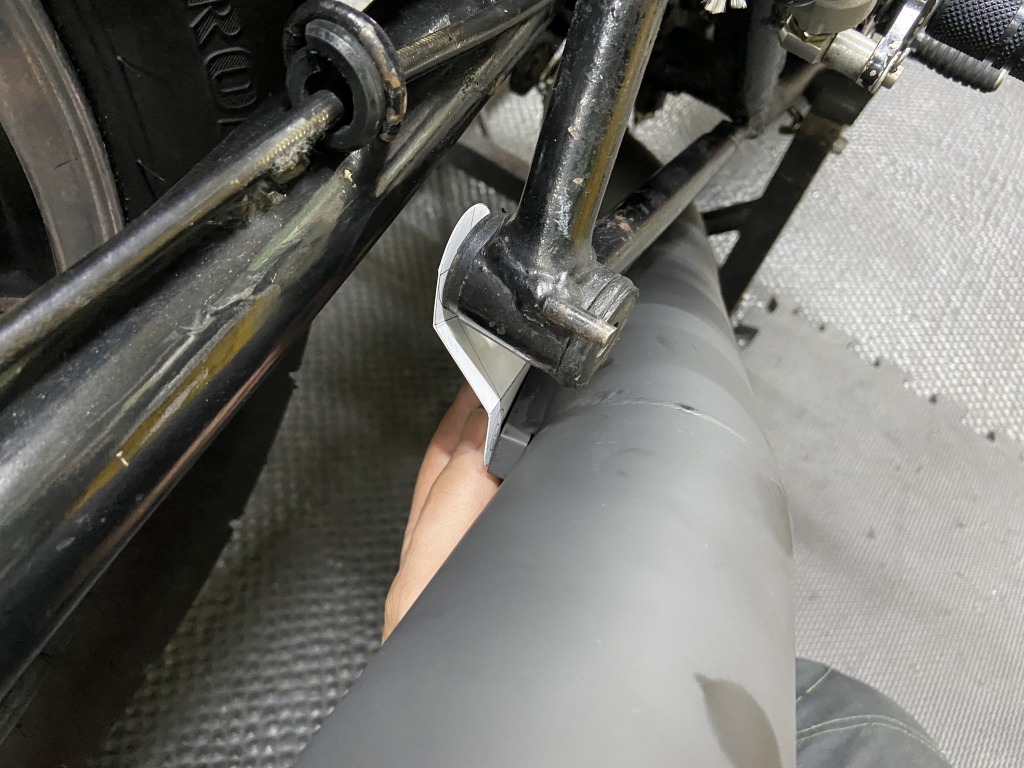

正規の型紙で作り直します。

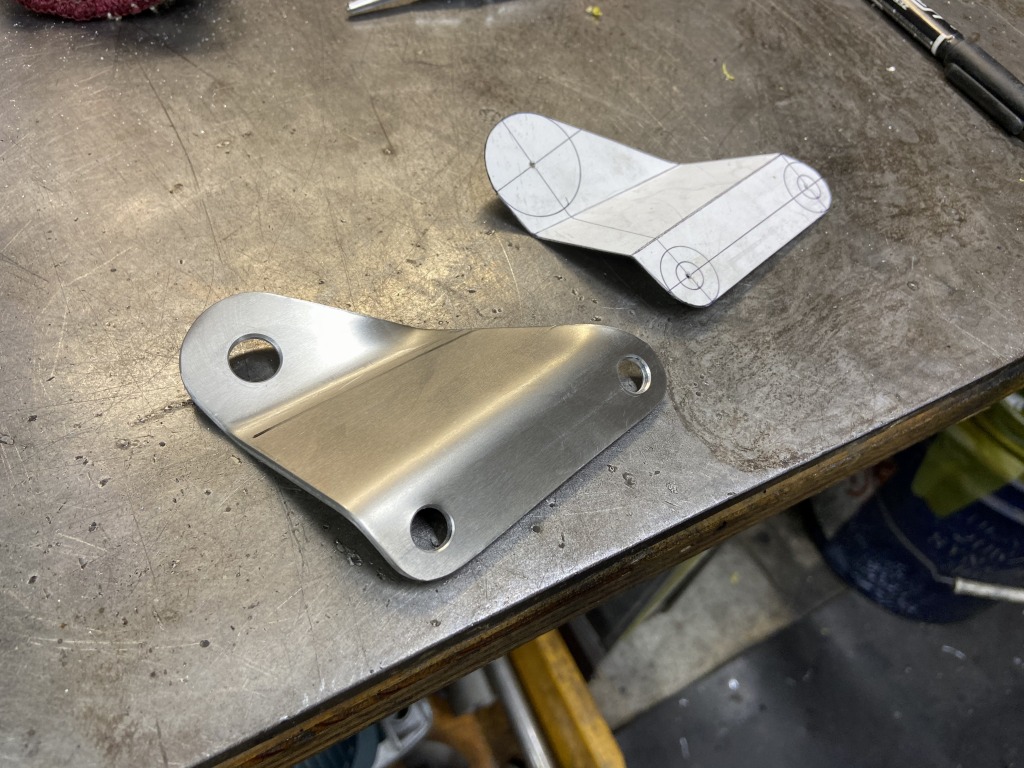

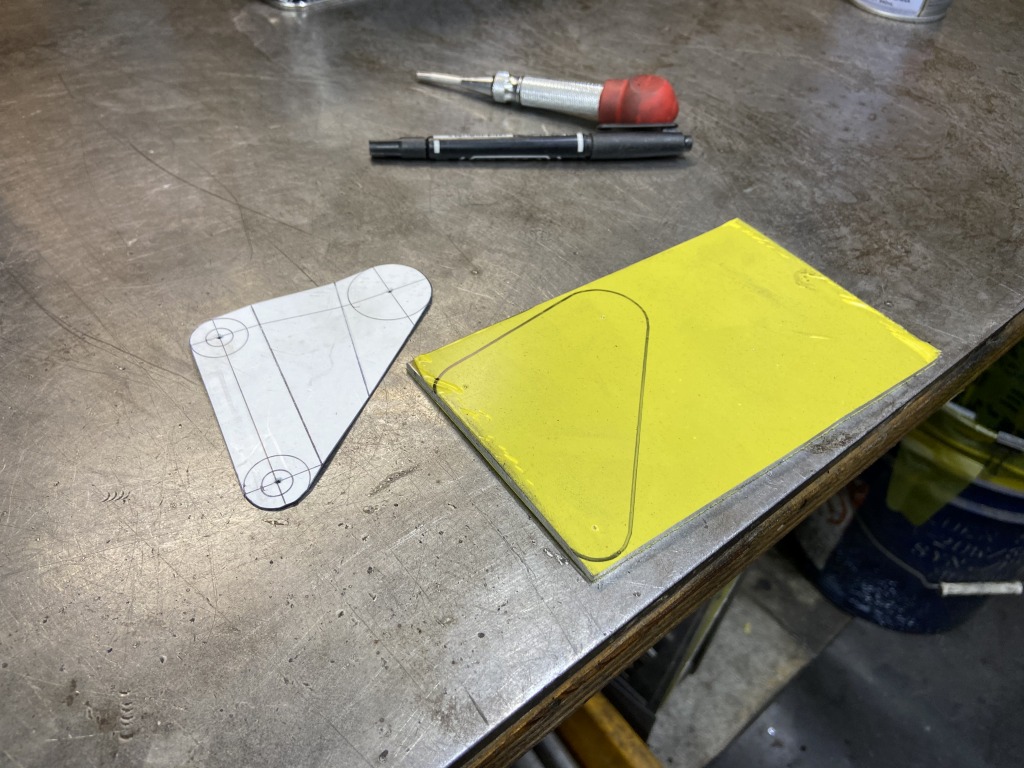

型紙に合わせて3ミリのジュラルミン板から切り出します。



曲げ加工して完成です。

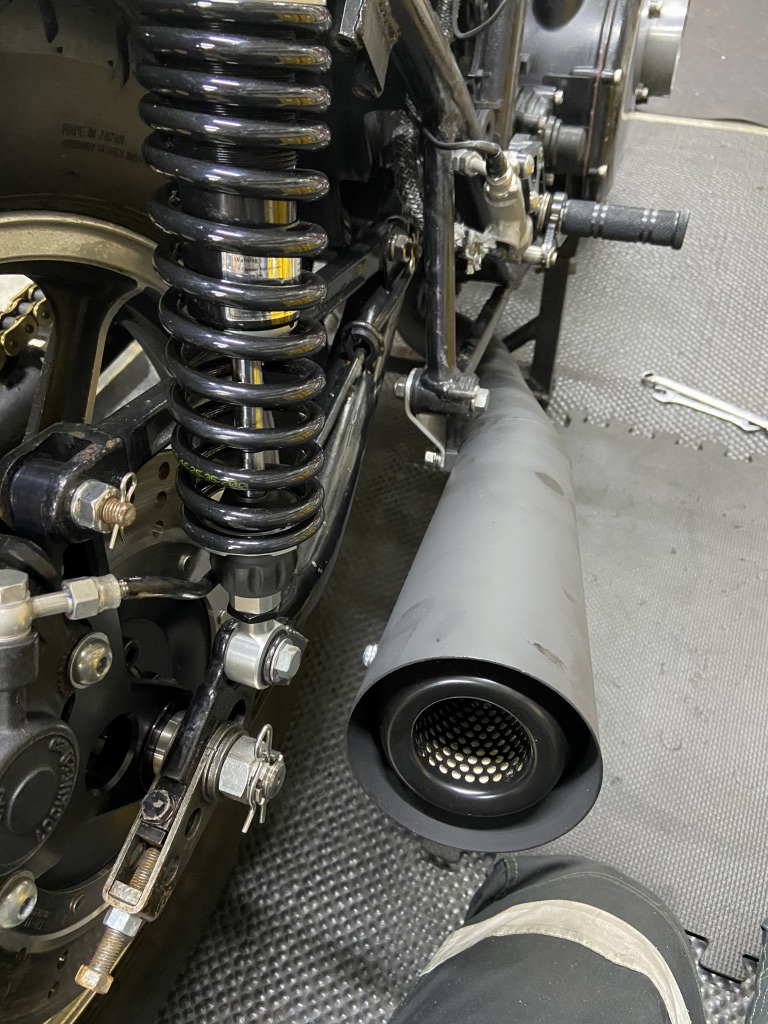

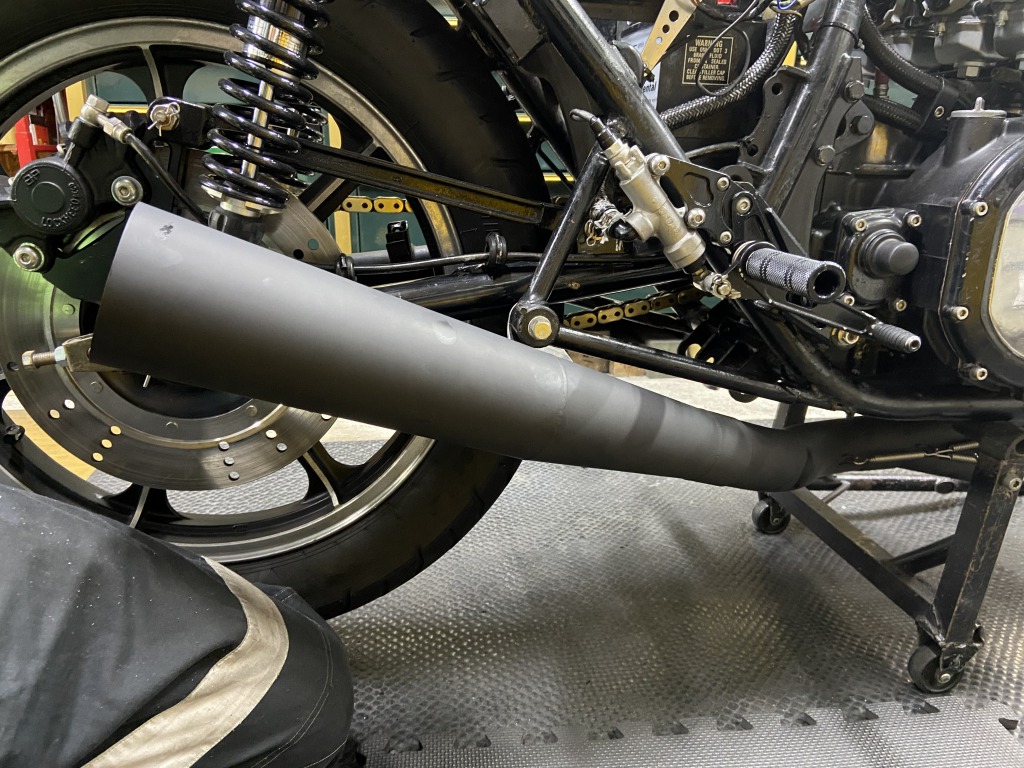

ステーを取り付けます。

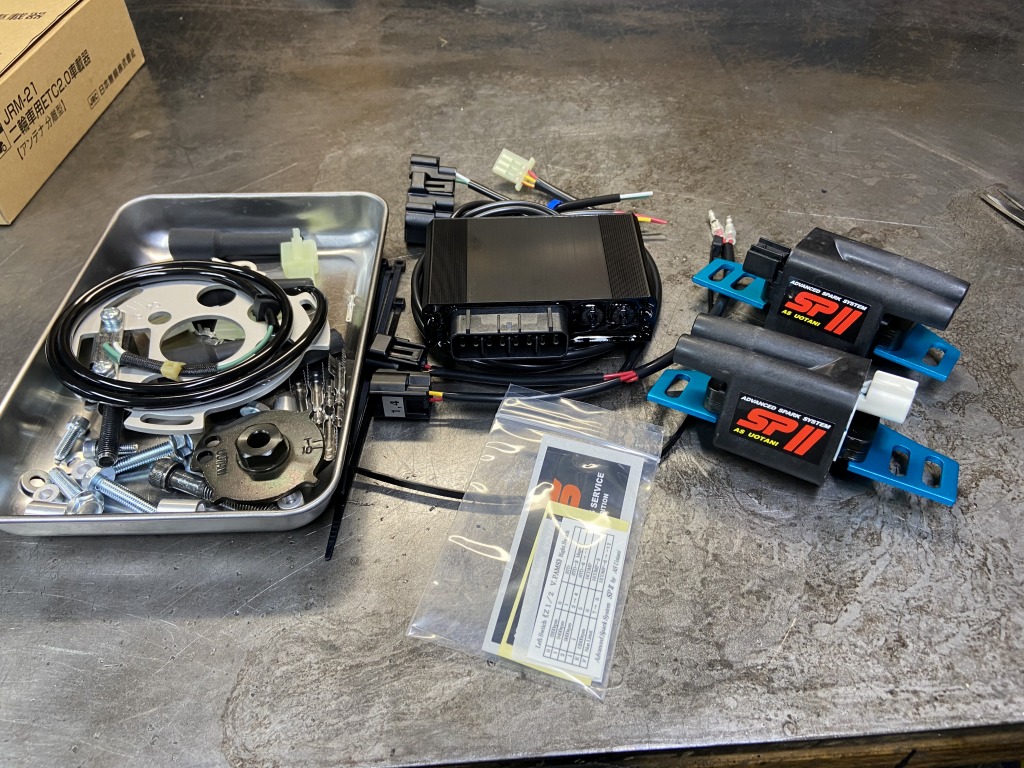

続いてウオタニSP2の取り付けですが、使用するのはこちらのPAMS製モデルです。

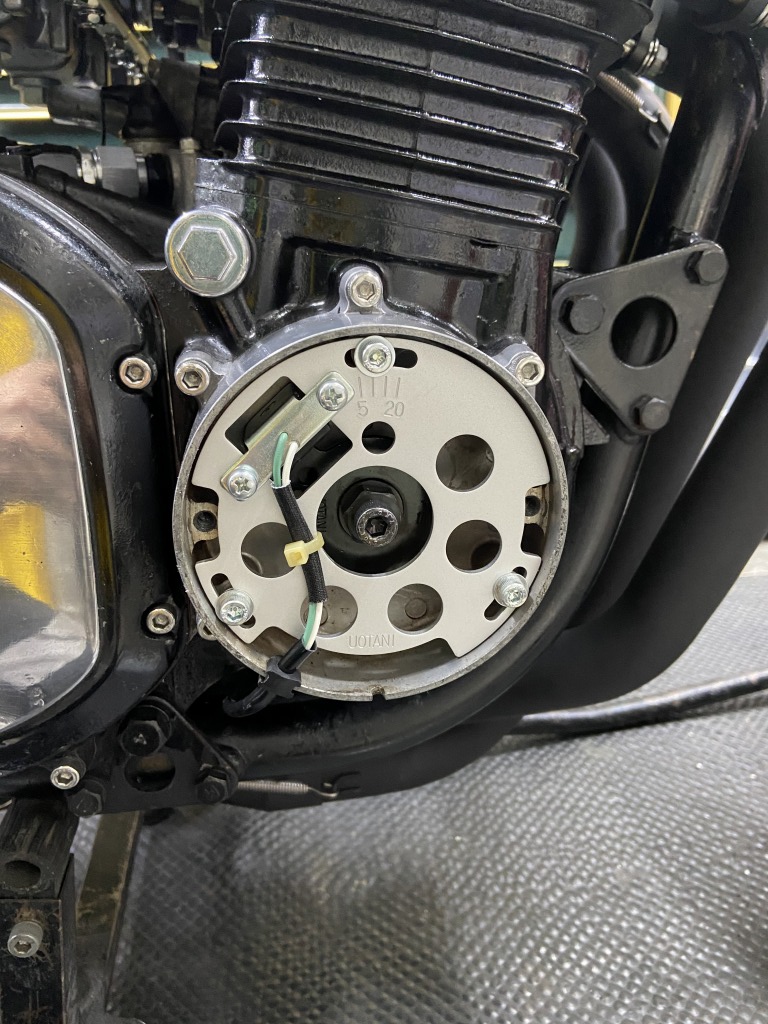

ピックアップコイルを取り付けます。



イグニッションコイルを取り付けます。

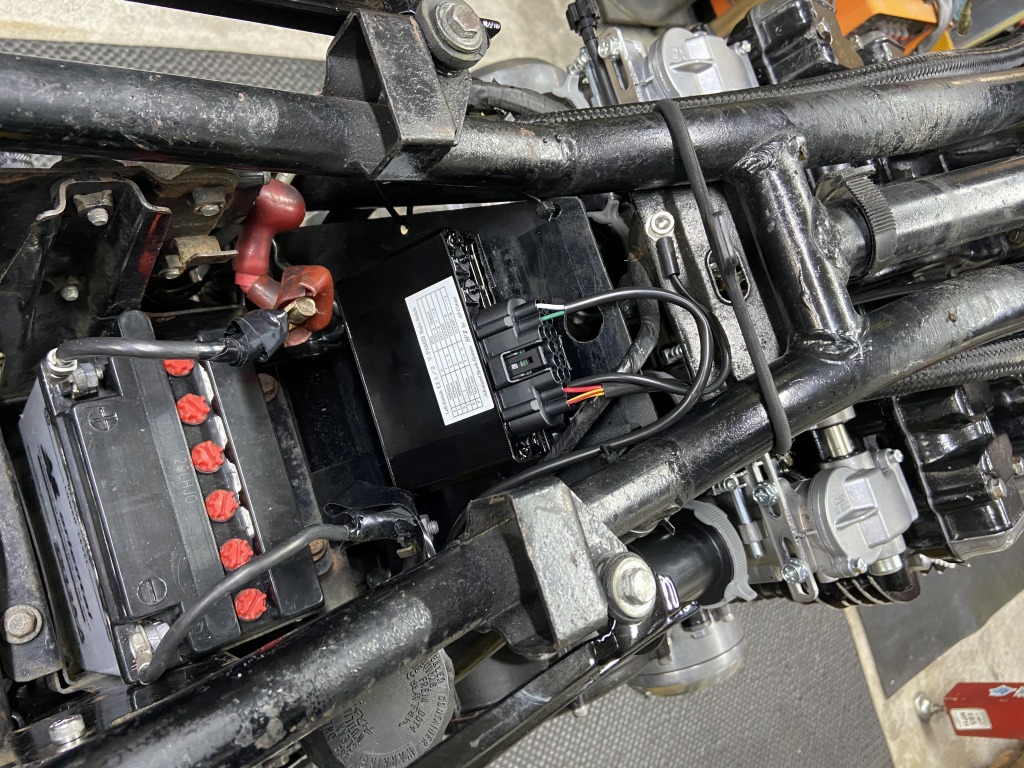

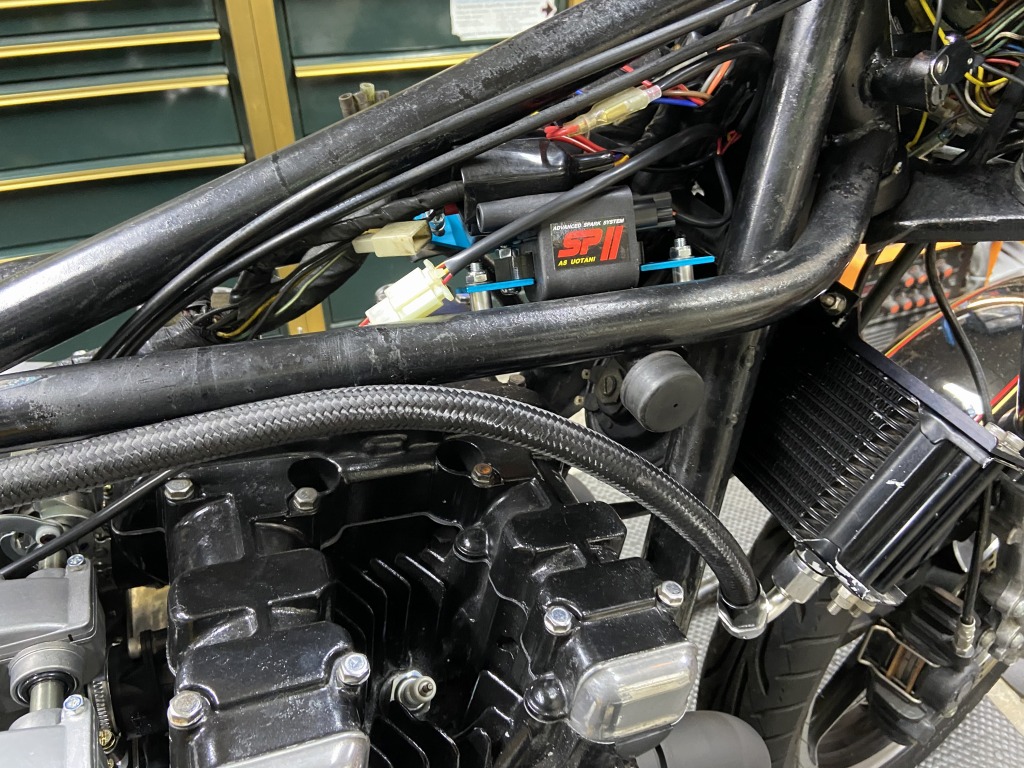

SP2ユニットを取り付けます。

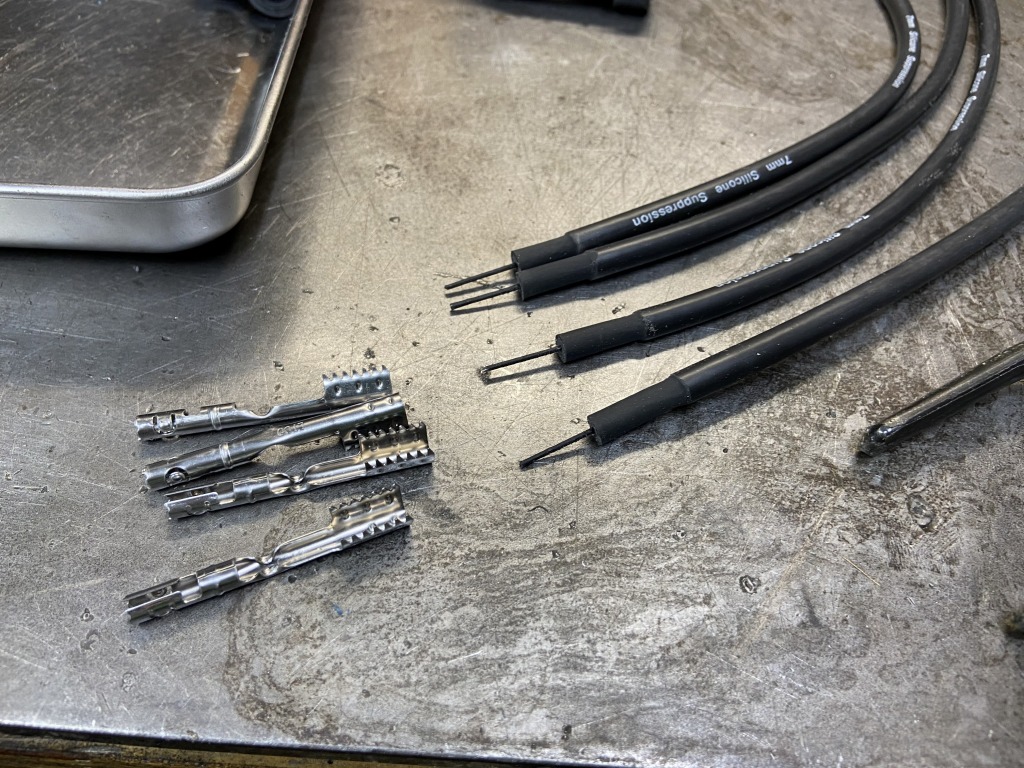

プラグコードはシリコンのφ7ミリを使い、ターミナルに合わせて細く削ります。

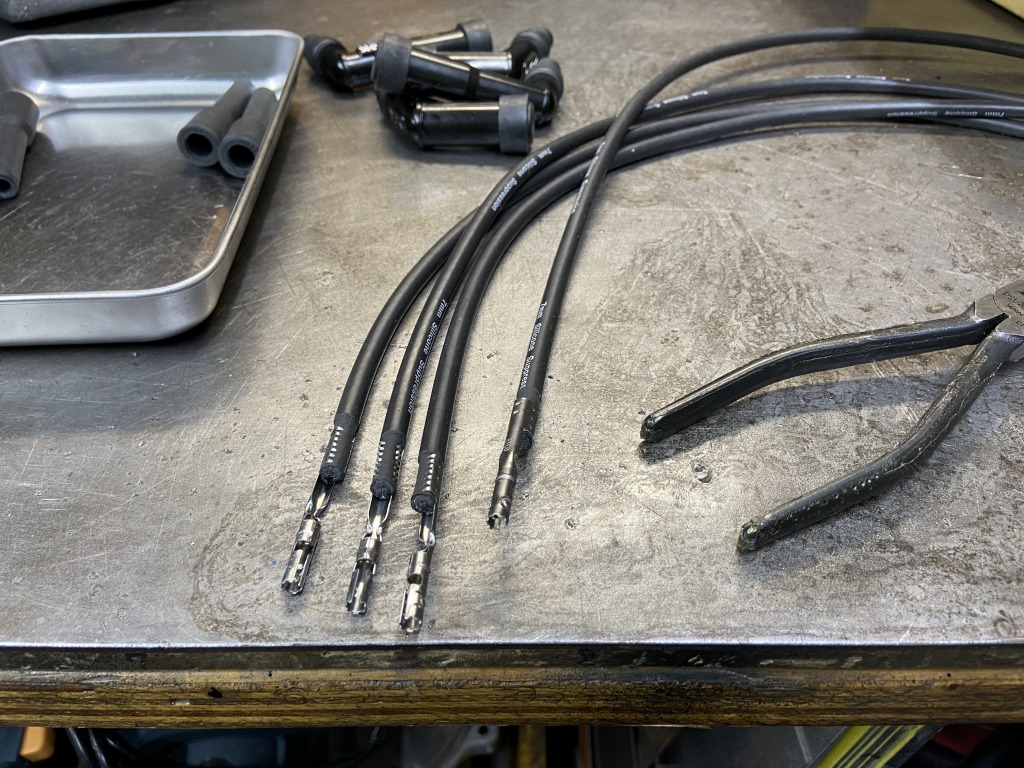

ターミナルをカシメます。

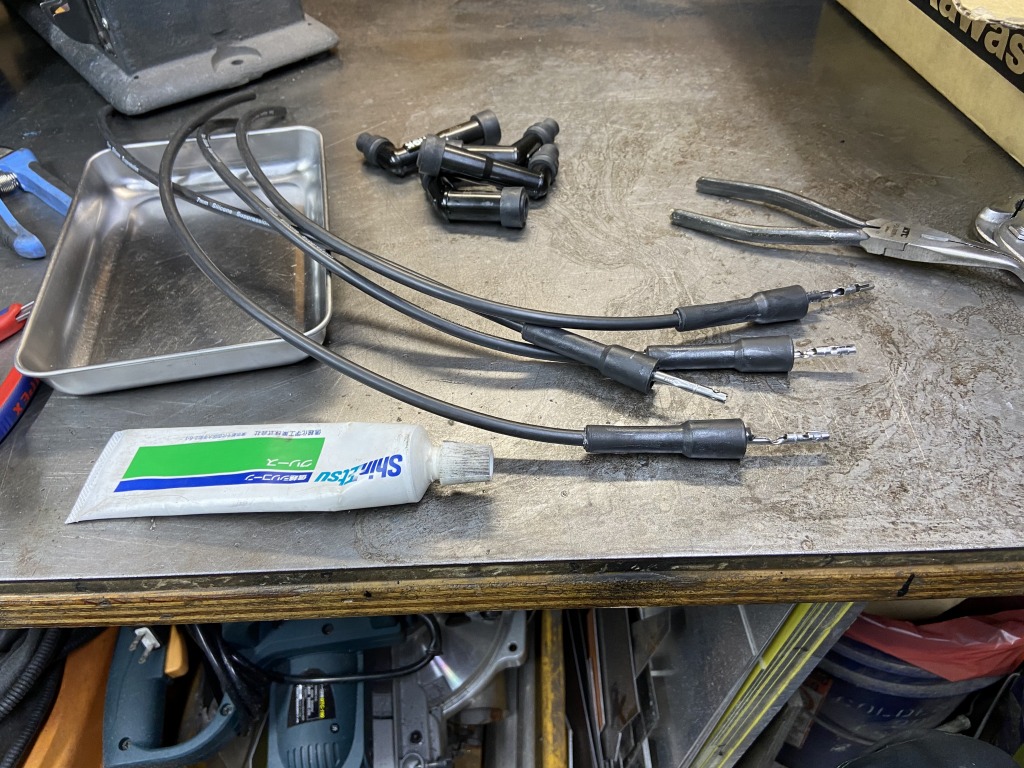

シリコングリスを塗り、コイル側ブーツを挿入します。

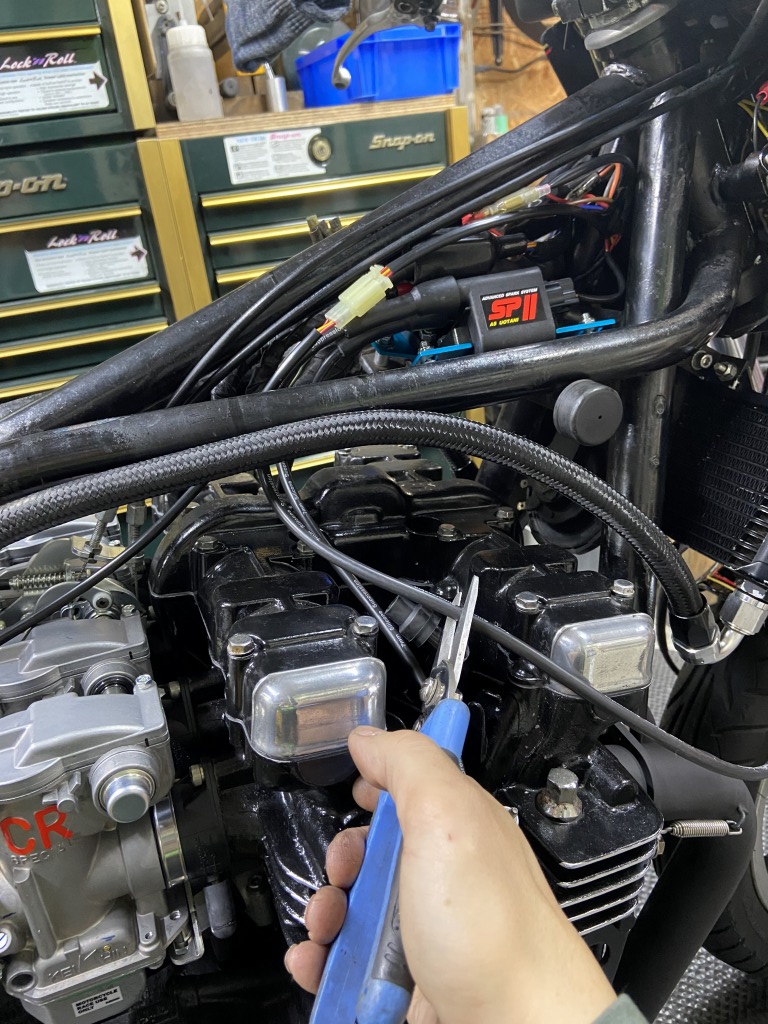

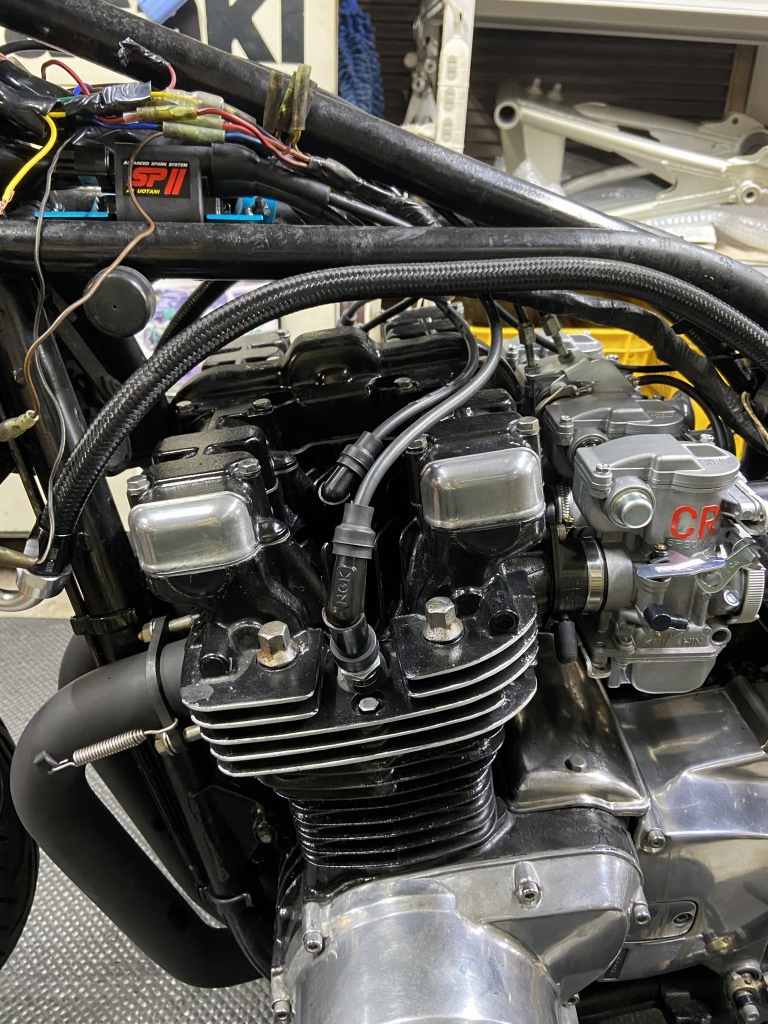

先ほどのコードをコイルに接続し、現車合わせで長さを決めてカットします。



プラグキャップは元のものを継続使用します。

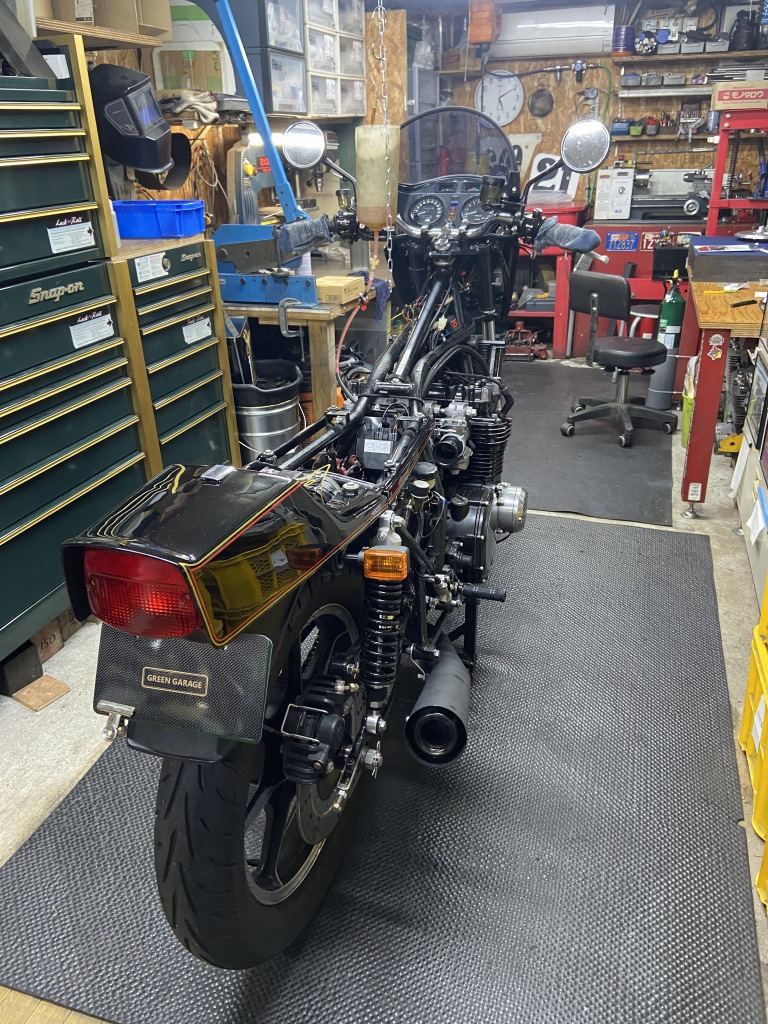

ガソリンボトルを接続し、エンジン始動チェックします。静かでアイドリングも安定しています。



続いてETC車載器も取り付けます。

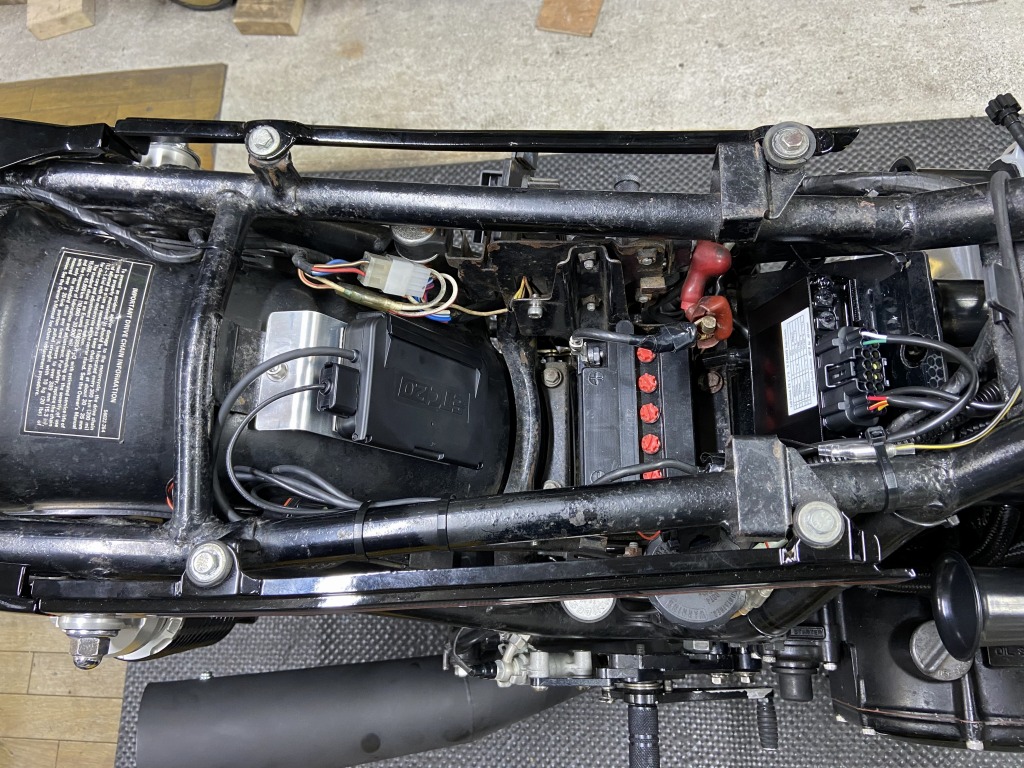

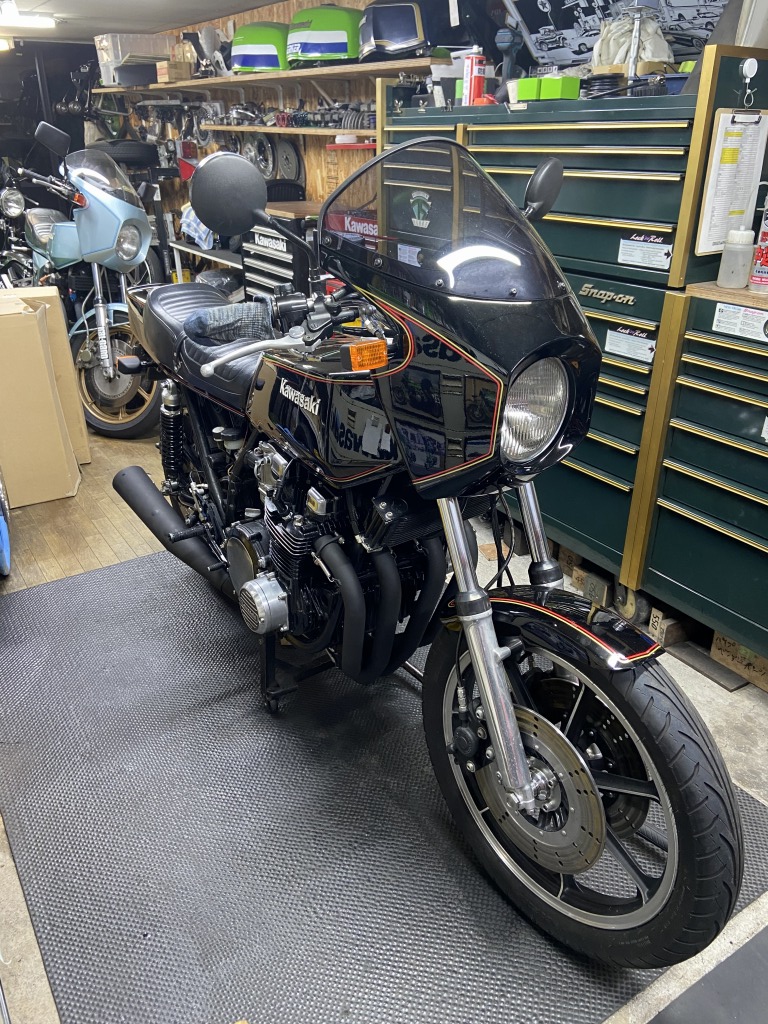

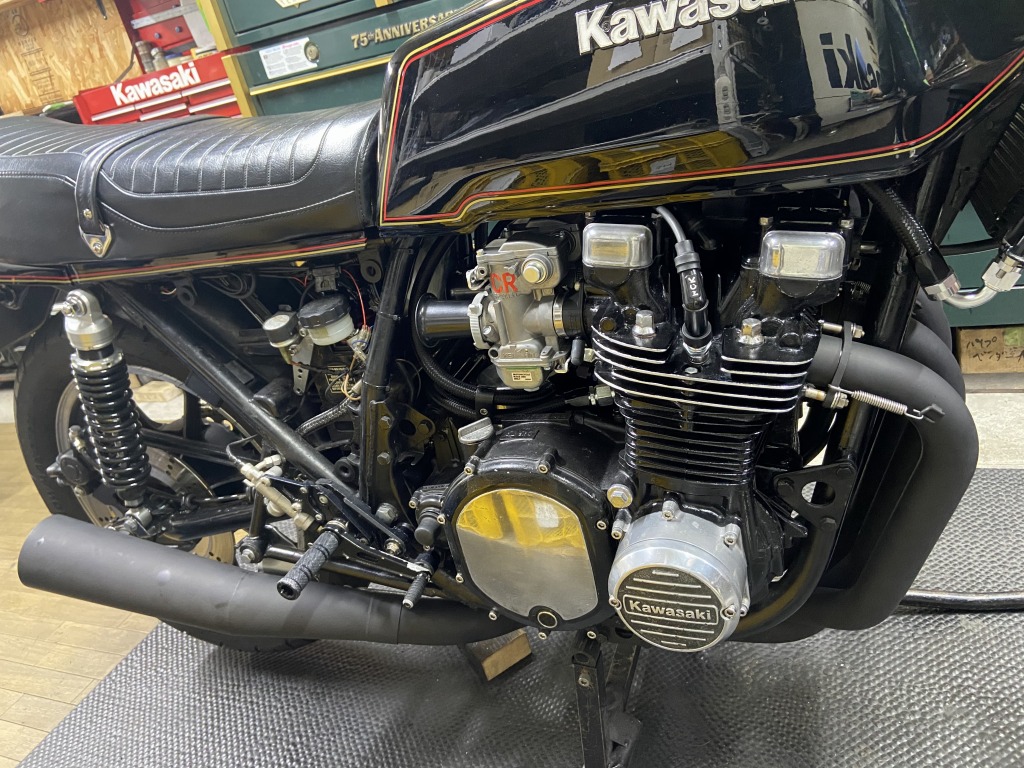

配線をまとめ、外装を取り付けます。



あとはキャブセッティングです。
