Z1000J2 T.Y様 リヤショックオフセット加工



マフラーとスイングアームが干渉するので、マフラーを加工します。



中間パイプを外し、これを少し短くして逃がします。

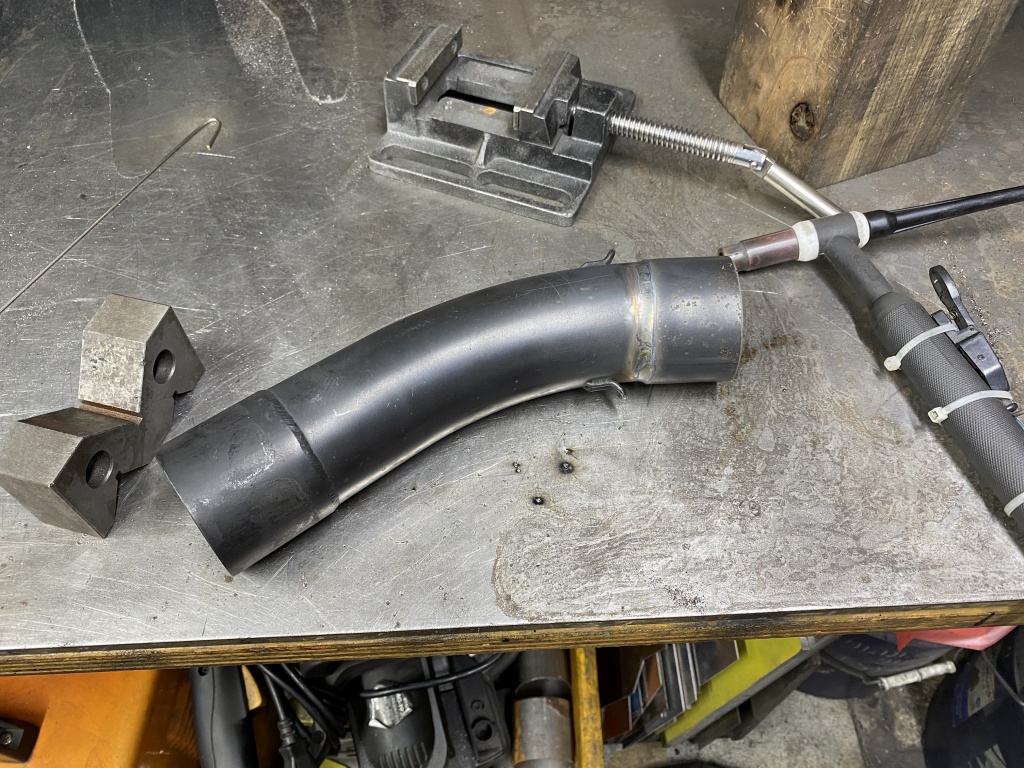

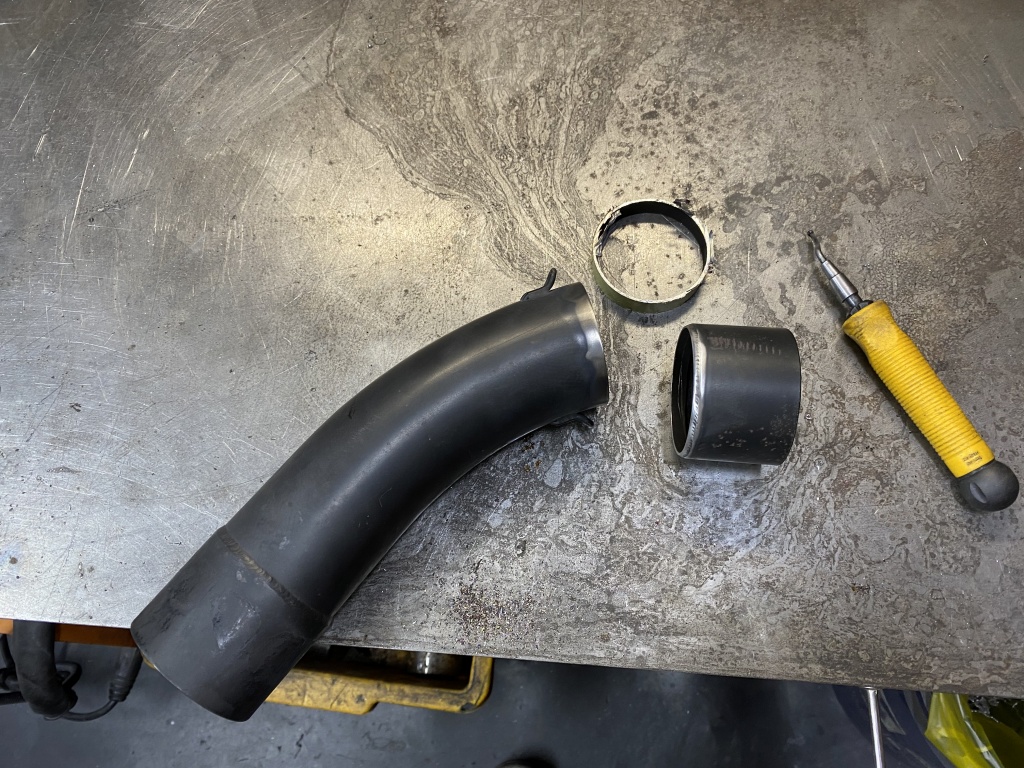

前側の差し込み直後を2センチほどカットします。



溶接します。

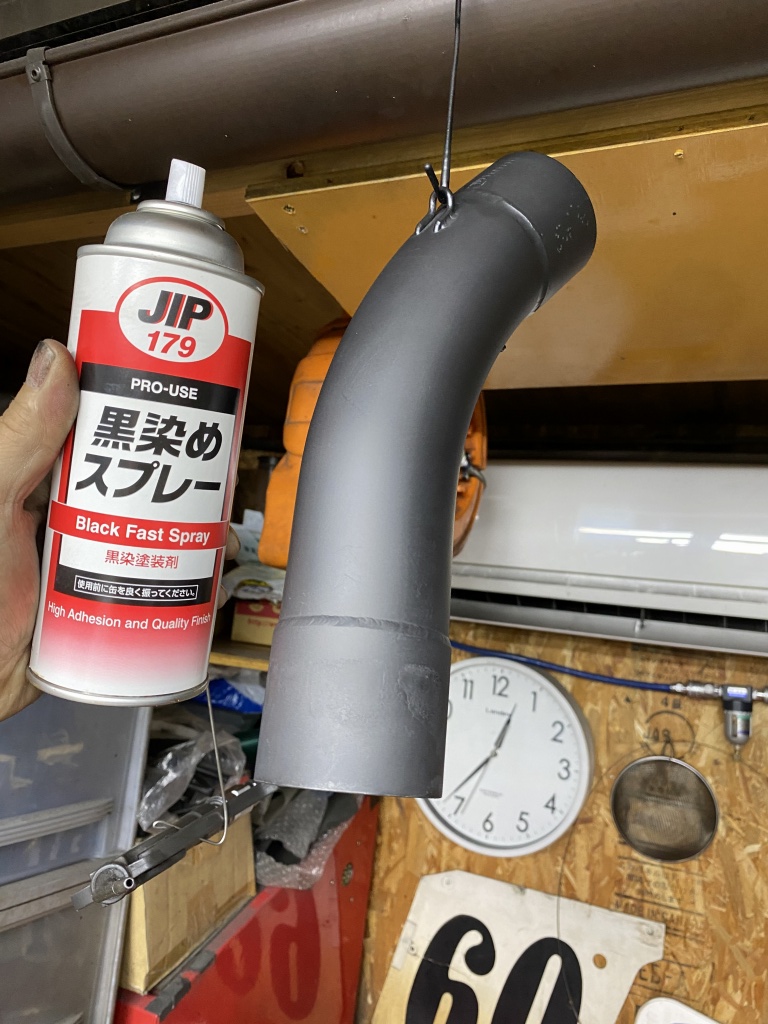

塗装します。

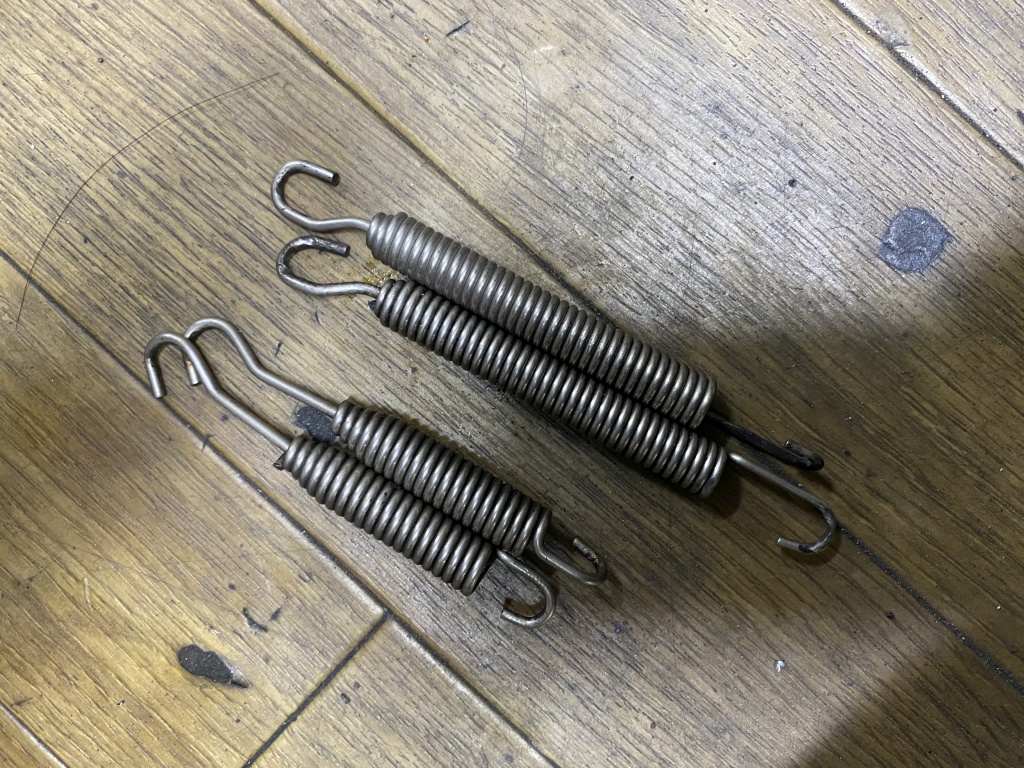

スプリングも短い物に交換します。



短縮加工した中間パイプを取り付けます。

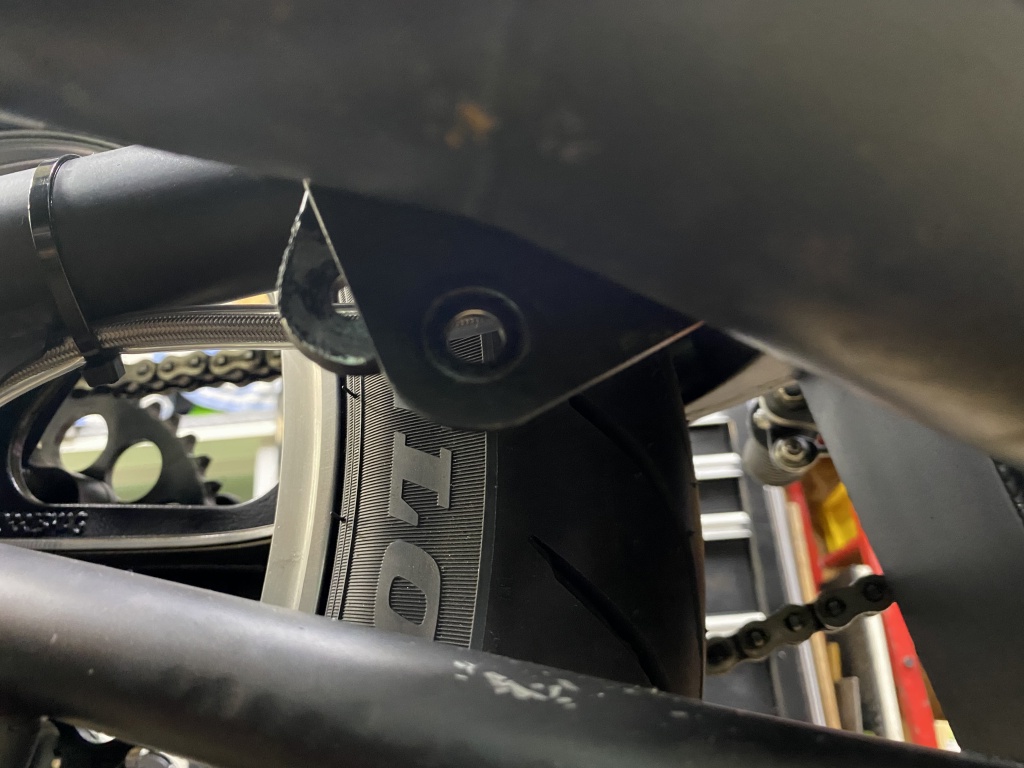

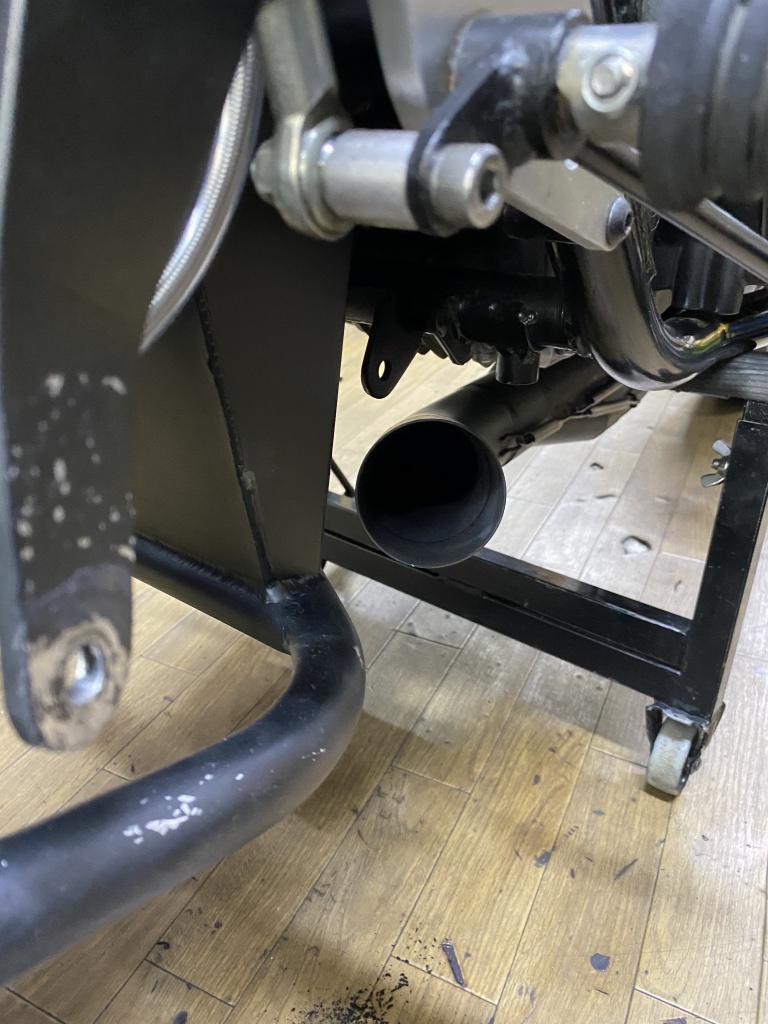

スイングアームとのクリアランスが確保できました。



下から見るとこんな感じです。



既存のサイレンサーステーの位置もズレたので、これは後ほど修正します。

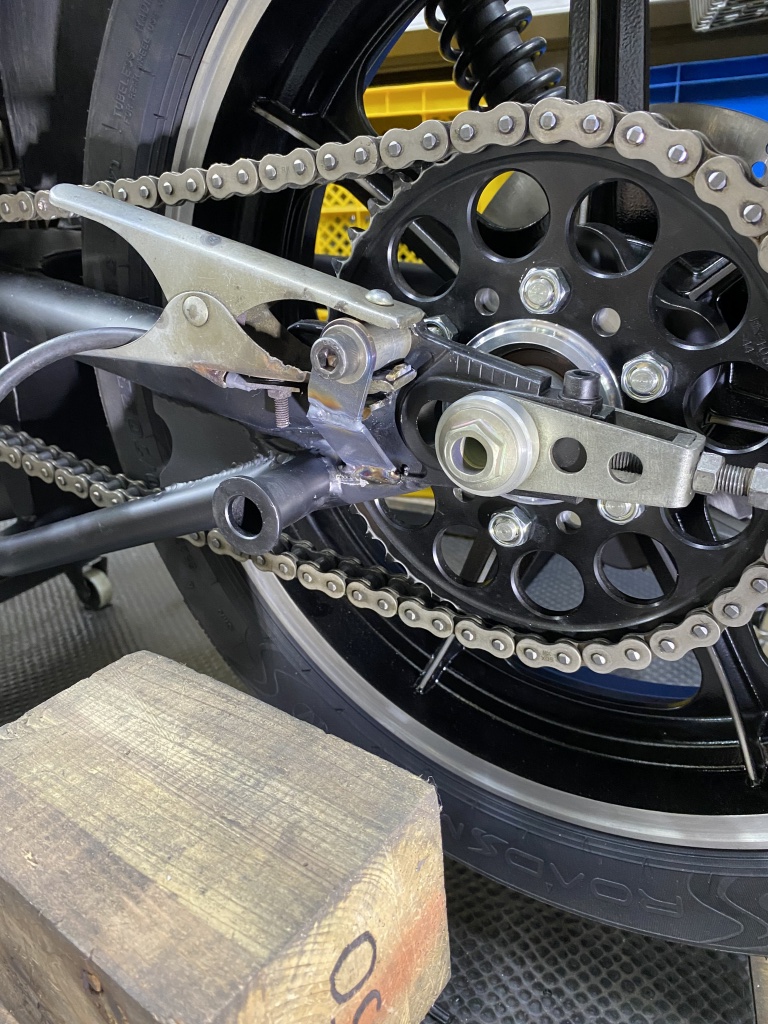

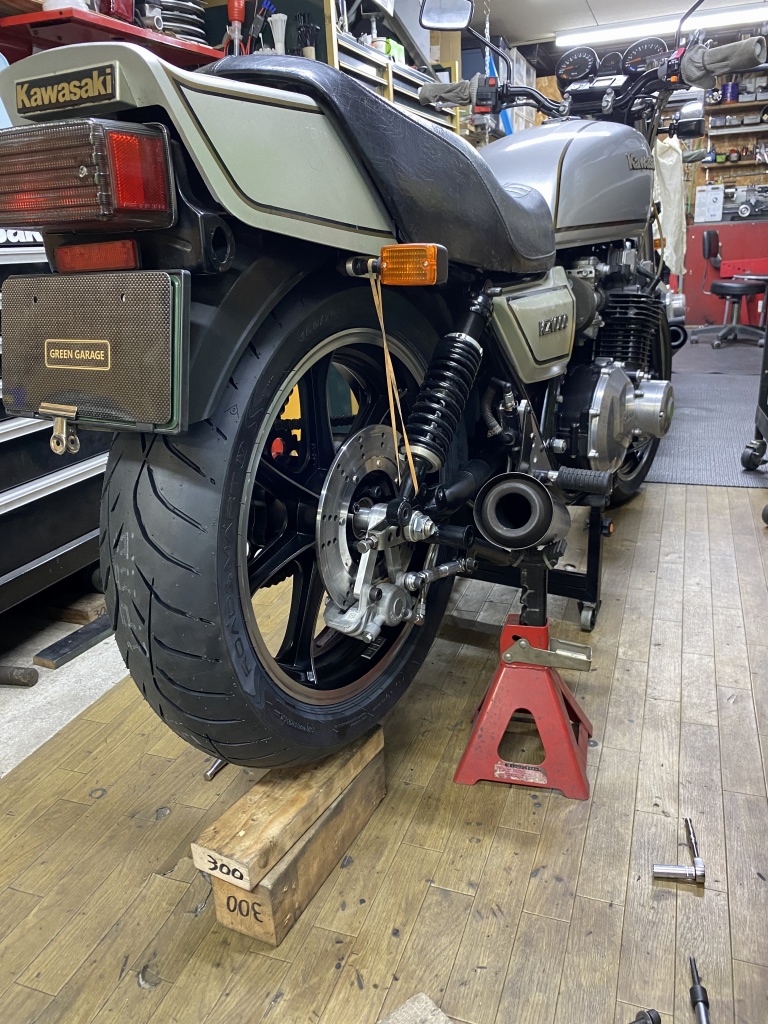

チェーンの貼り具合と各部の干渉を確認するため、スイングアームを水平まで持ち上げます。リヤショックのストロークを考慮すると、フルボトムでここまで入ります。

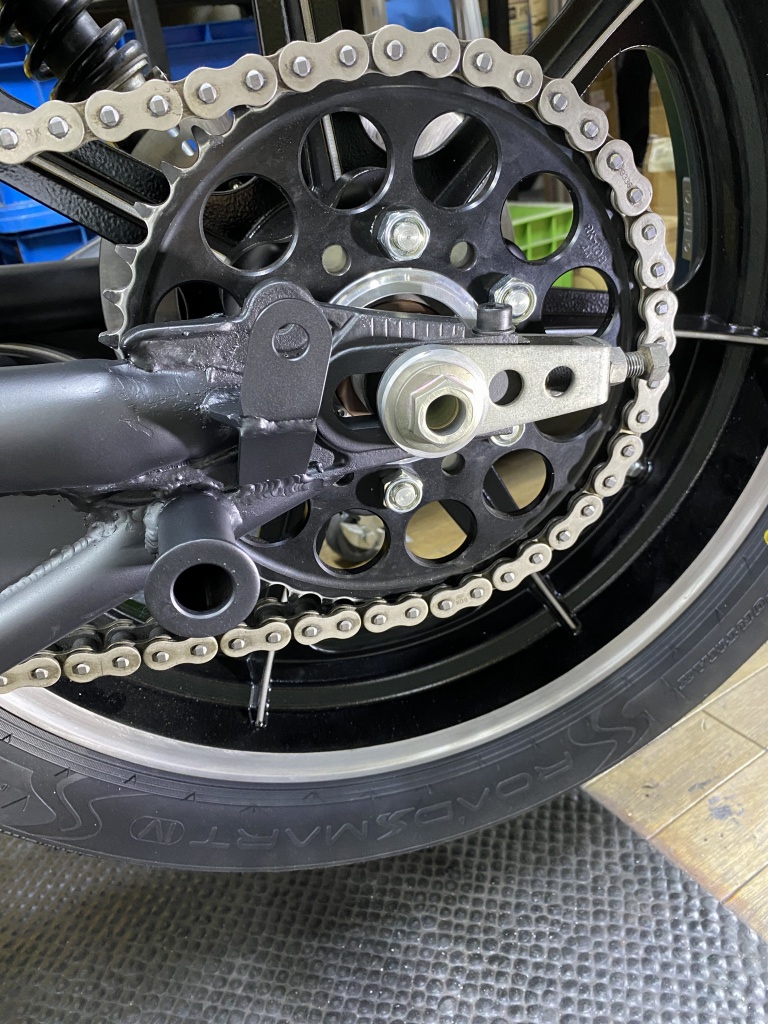

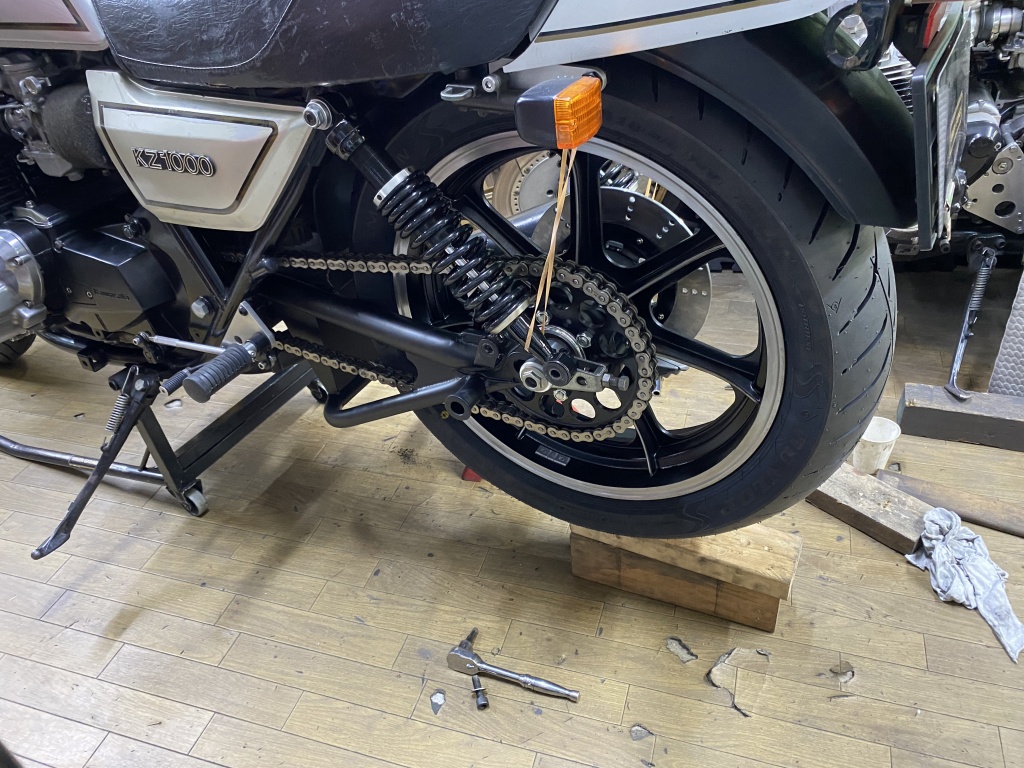

この状態でチェーンの張りを確認します。



反対側も確認します。

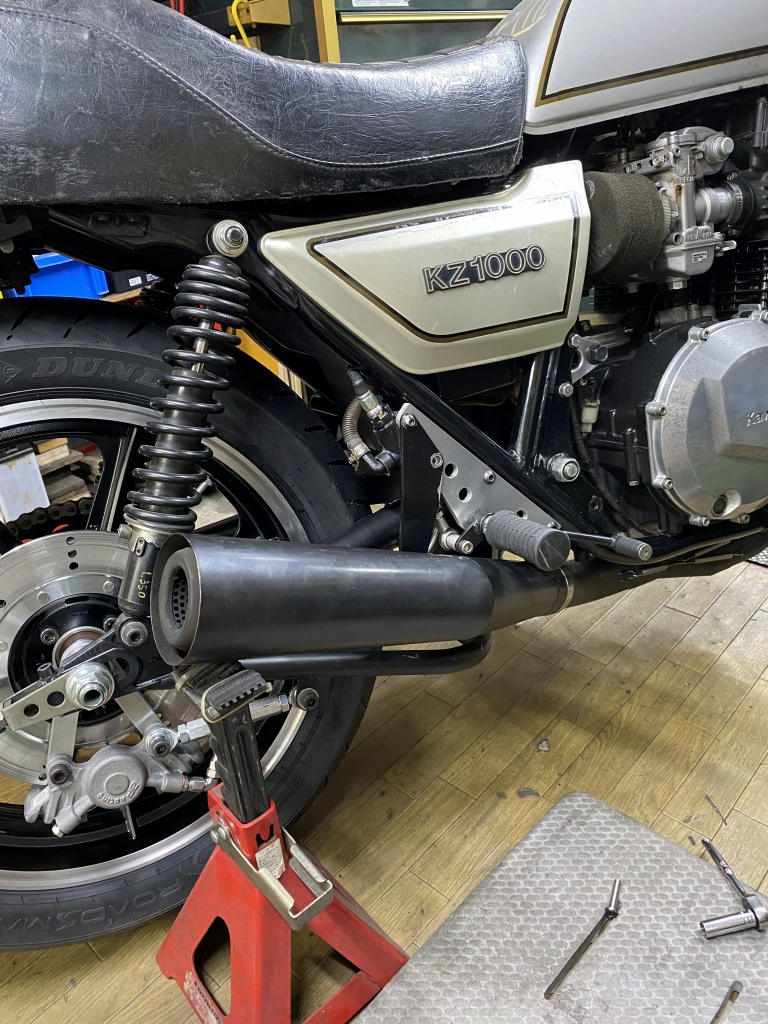

スタンドフックとサイレンサーの間隔もOKです。

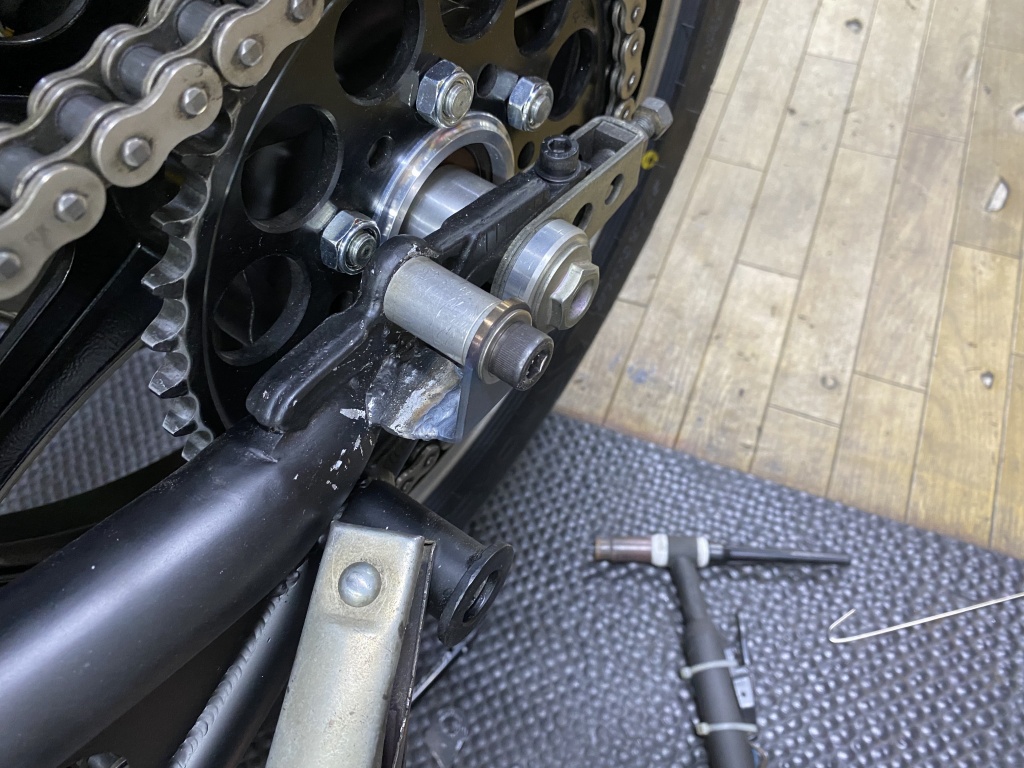

スイングアームの内幅はノーマルのままで、チェーンラインは実測3.8ミリオフセットされているので、チェーンとリヤショックのクリアランスが十分に有りません。リヤショックをオフセットすることにします。

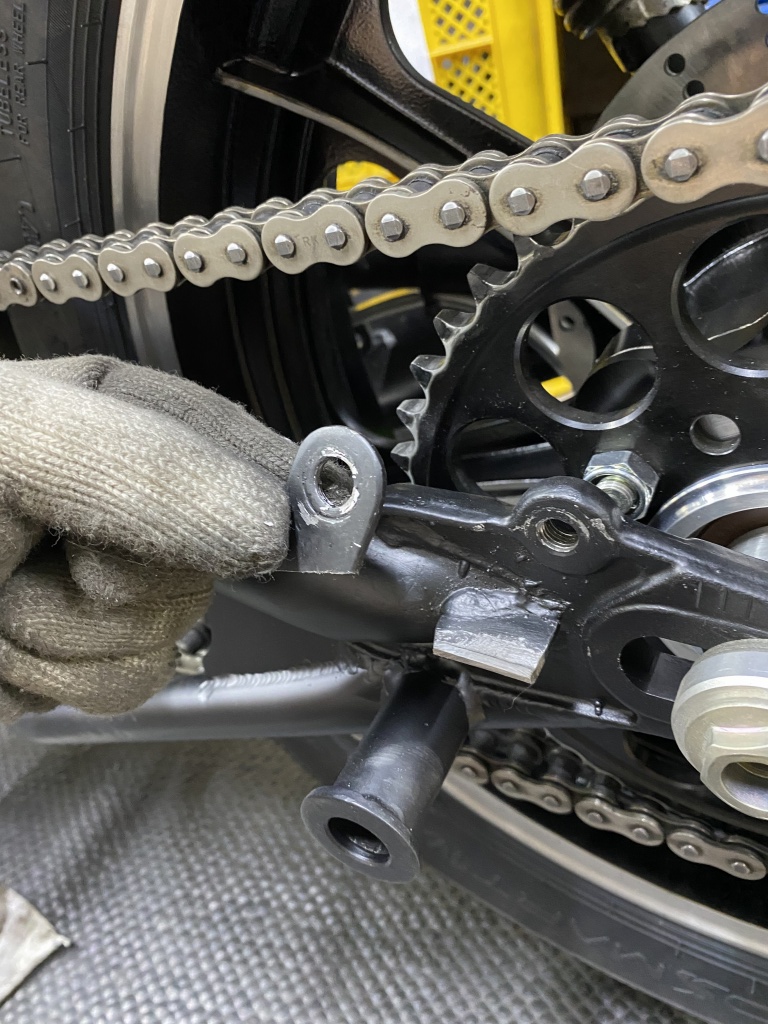

既存のブラケットをカットします。

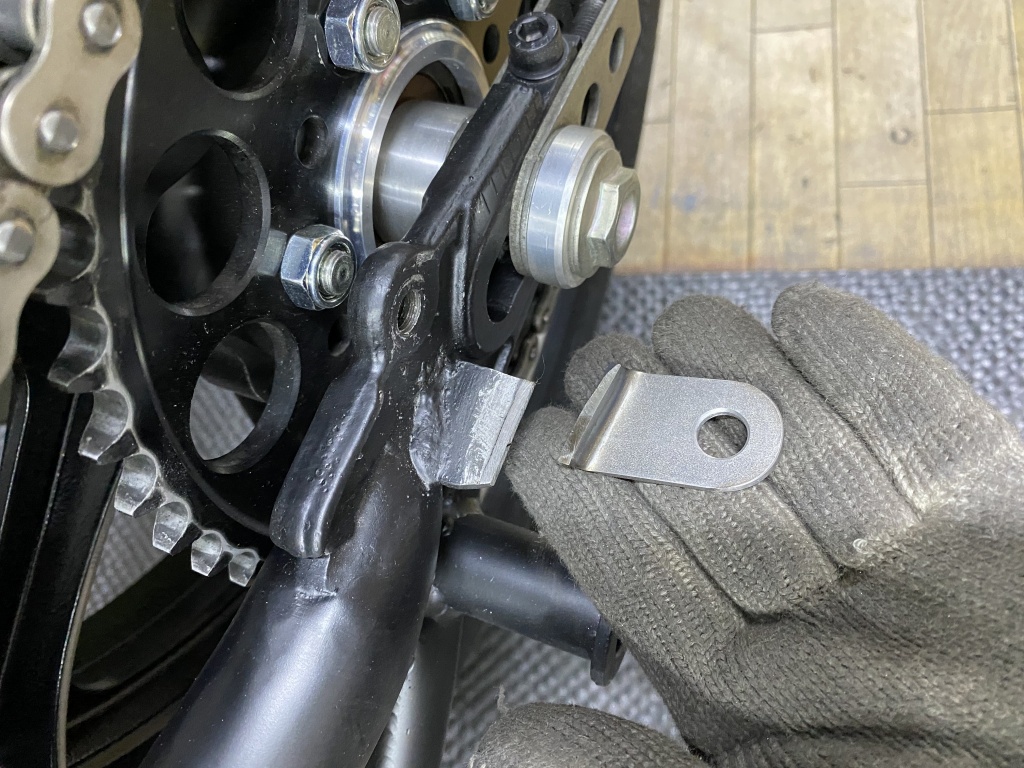

延長用のブラケットを製作します。



治具で間隔を保ち、ブラケットを溶接します。



下側に補強を追加します。



塗装して完成です。

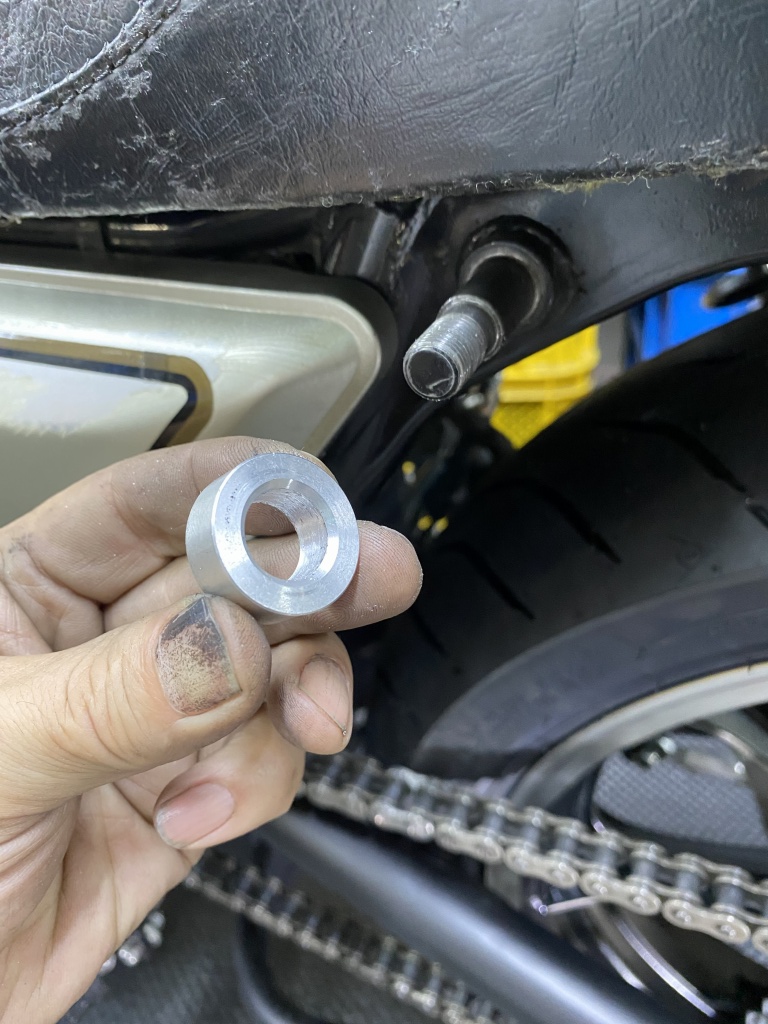

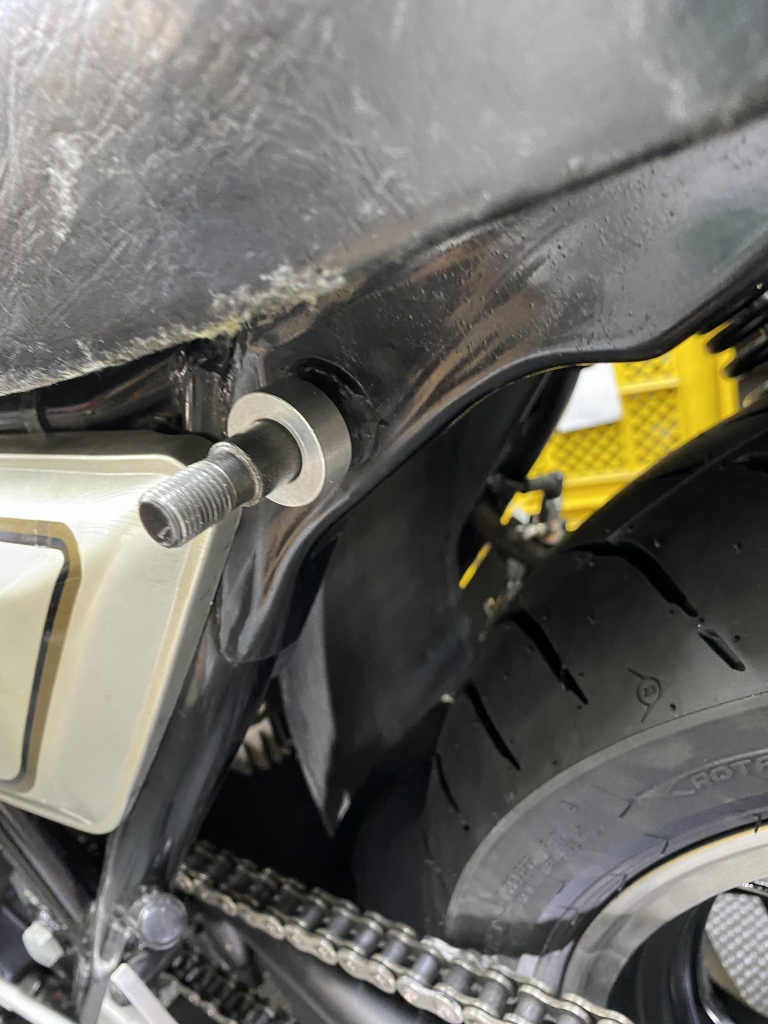

上側に10ミリのスペーサーを入れます。ピンの根元にアールがあるので、大きい面取りのある方を奥にします。

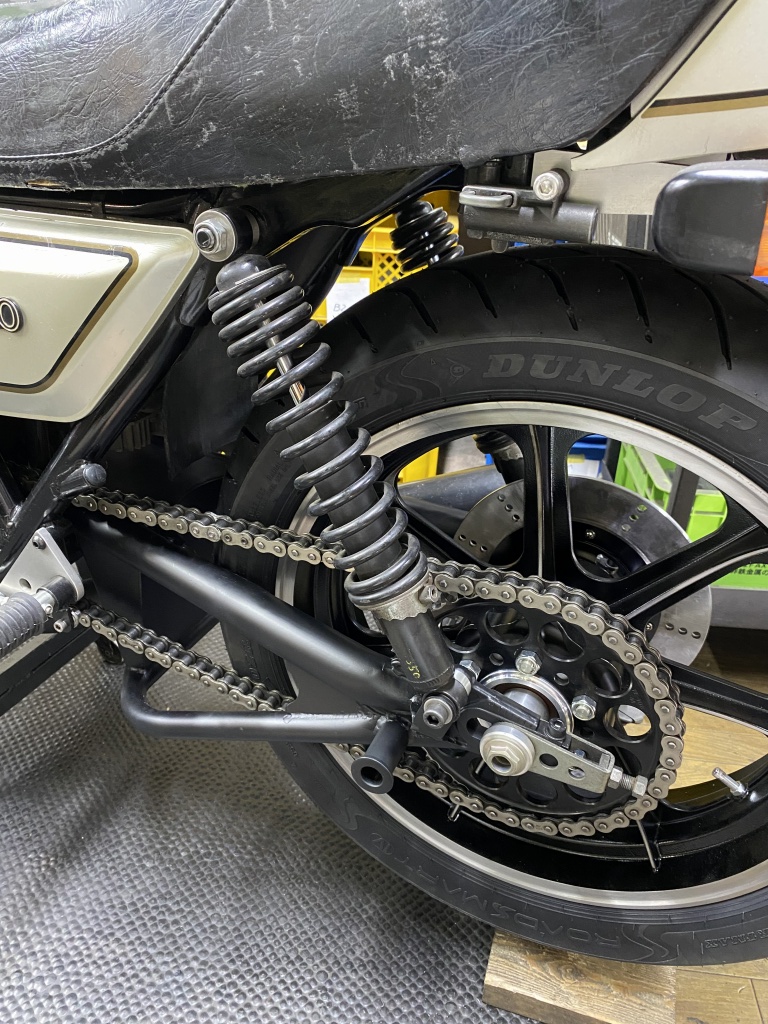

リヤショックを取り付けます。

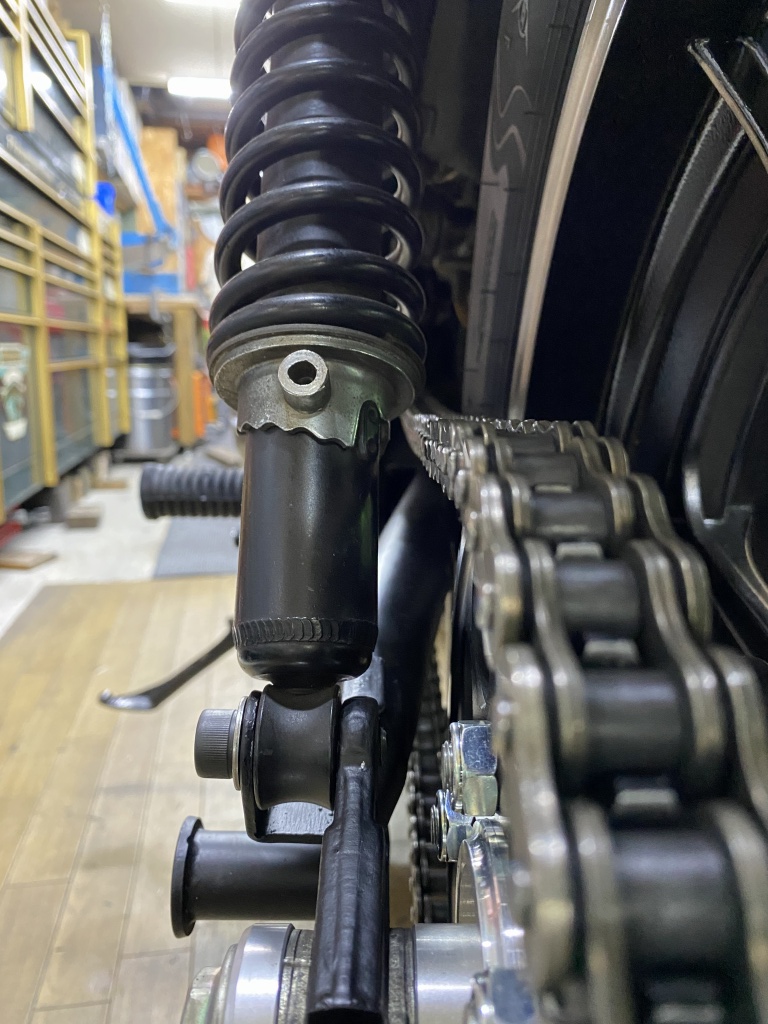

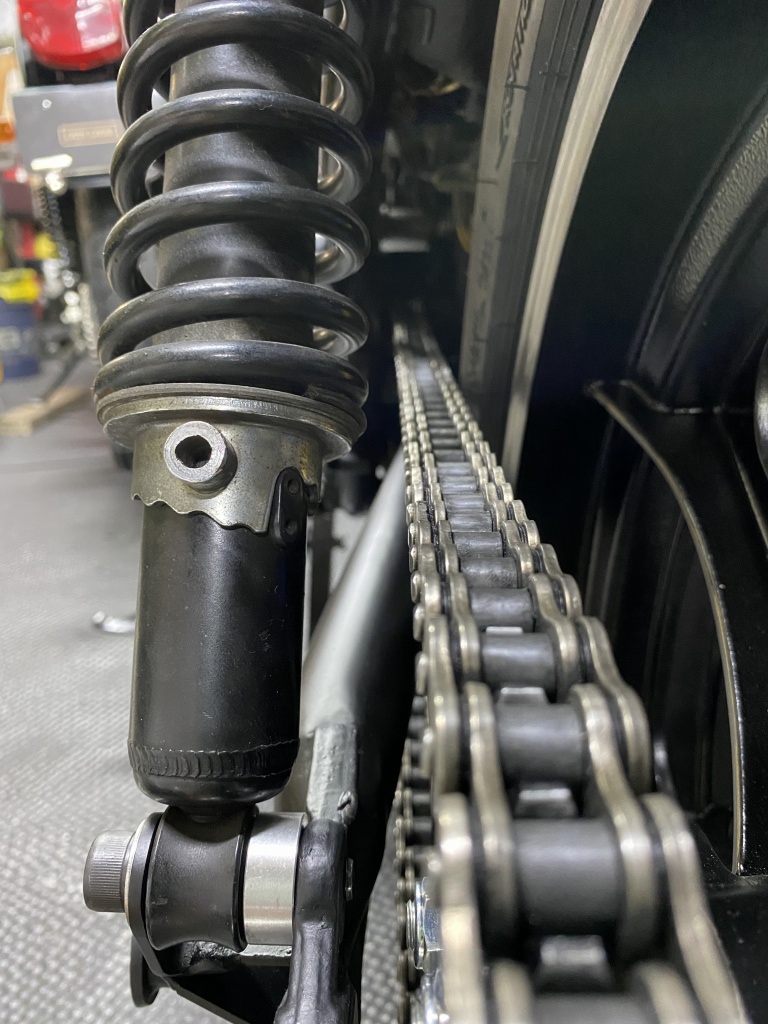

チェーンとのクリアランスが確保できました。



少し短縮したマフラーに合わせてステーを修正します。

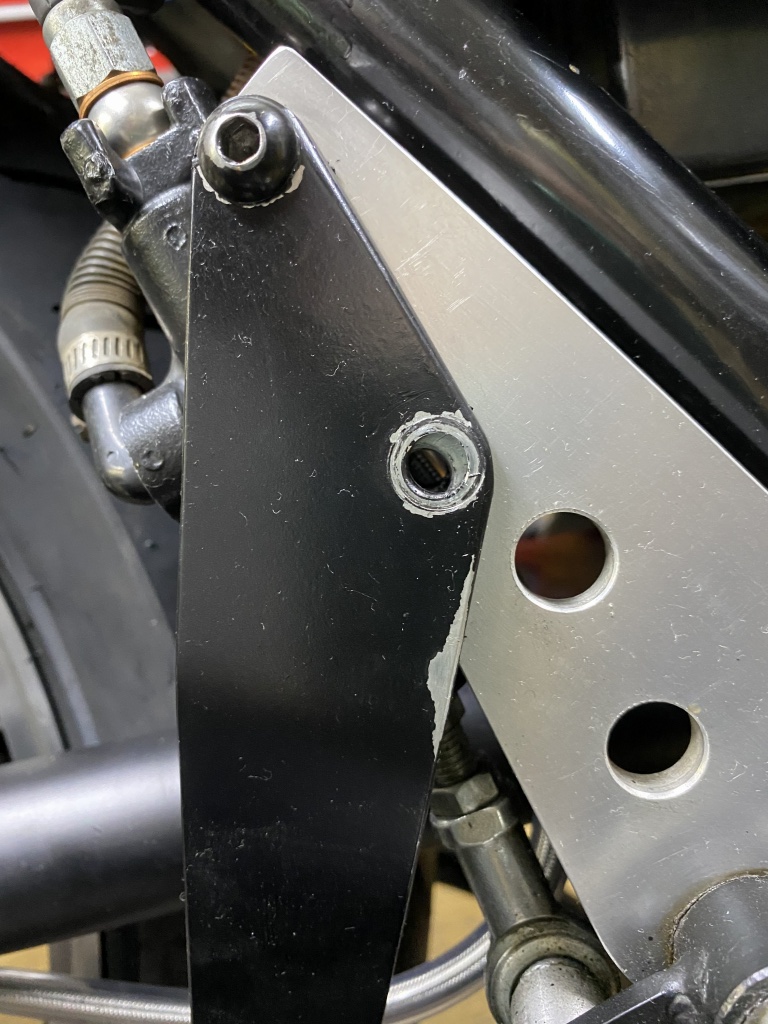

取付穴を長穴に加工すれば対応できそうです。

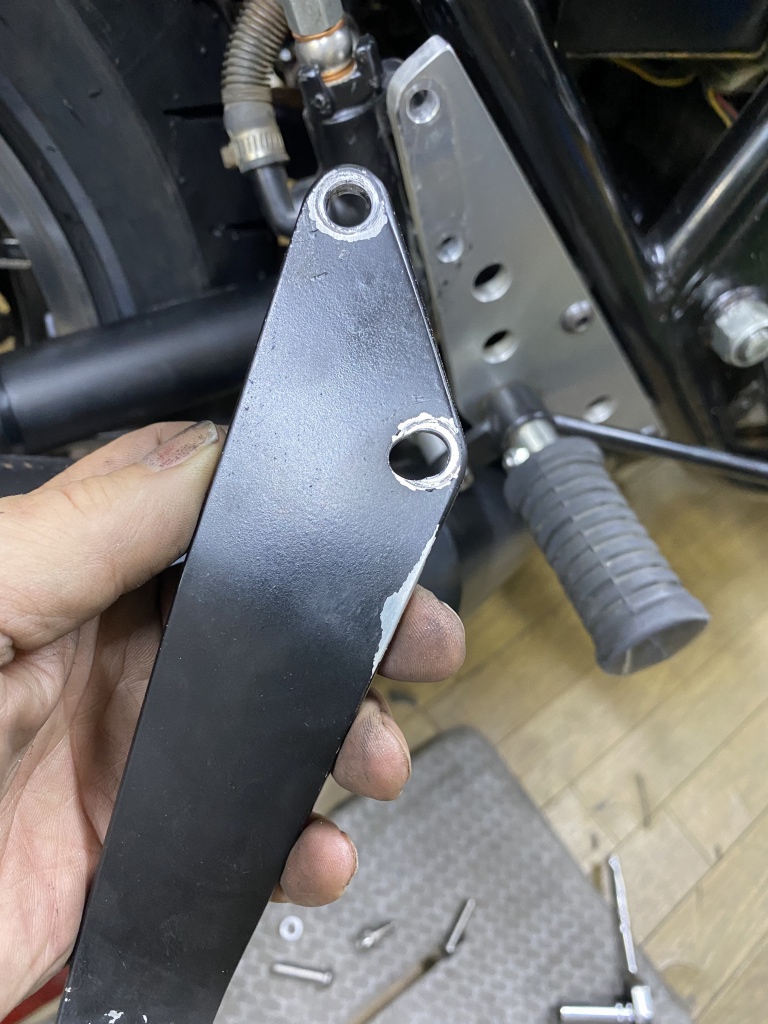

長穴に加工します。

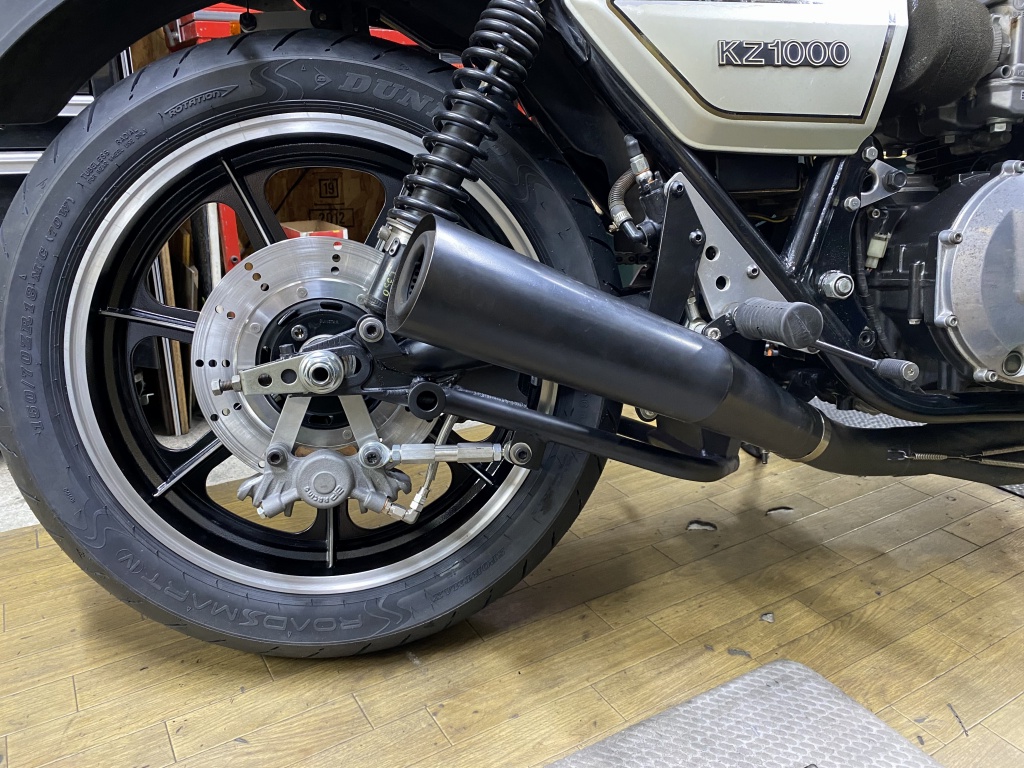

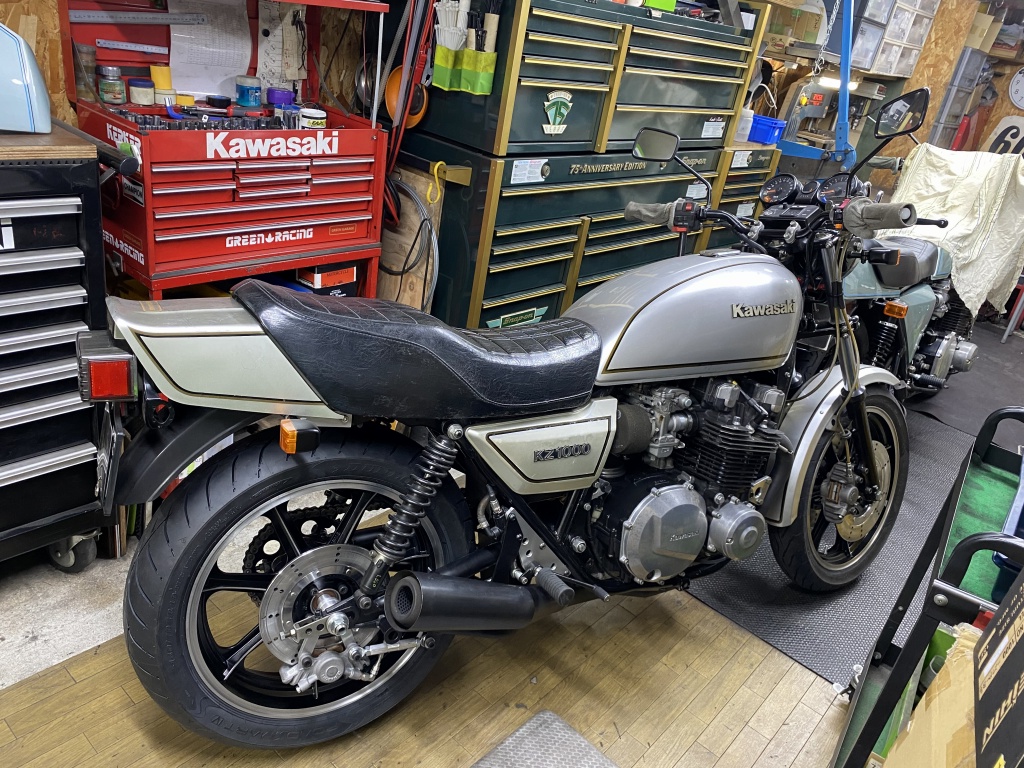

サイレンサーが付きました。スイングアームの補強も見えるのでいい感じです。
