Z1000J1 T.A様 テールカウルのちり合わせ



車重が決まってきたところでサイドスタンドの傾きを確認し、ちょうどいいのでこのまま仕上げの塗装をします。



塗装してスプリングとボルトを新品交換して取り付けます。



リヤのウインカーステーを取り付けます。右はスペーサーを介してそのまま取り付け。



左はシートロックがあるので、その間に挟み込みます。

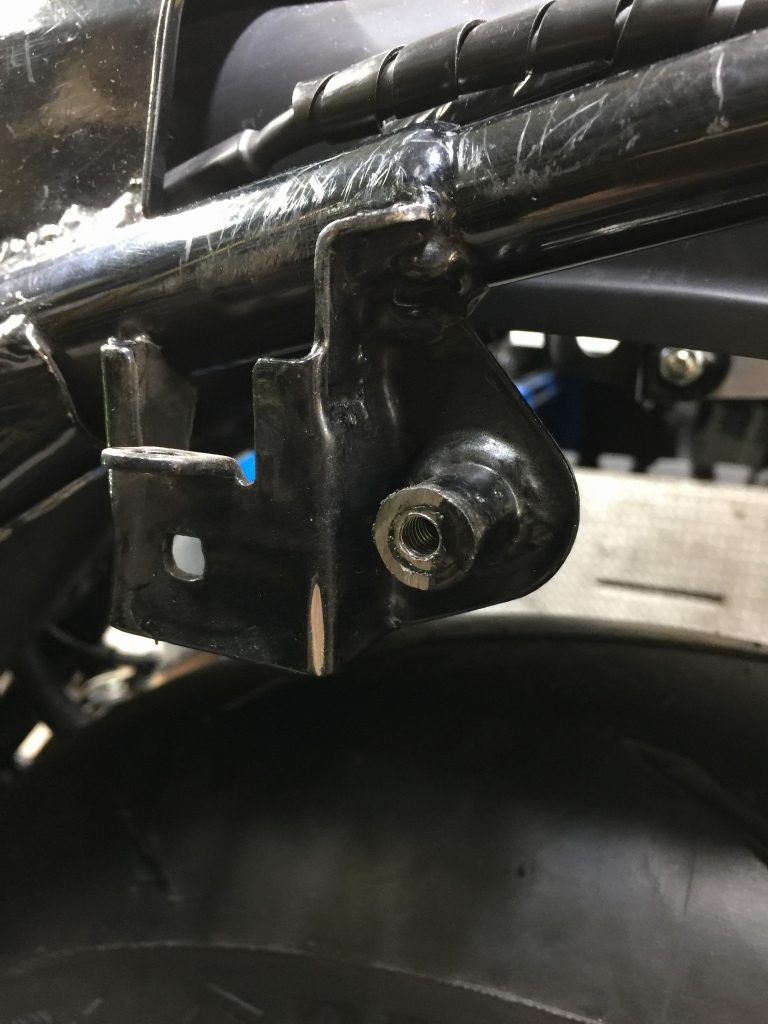

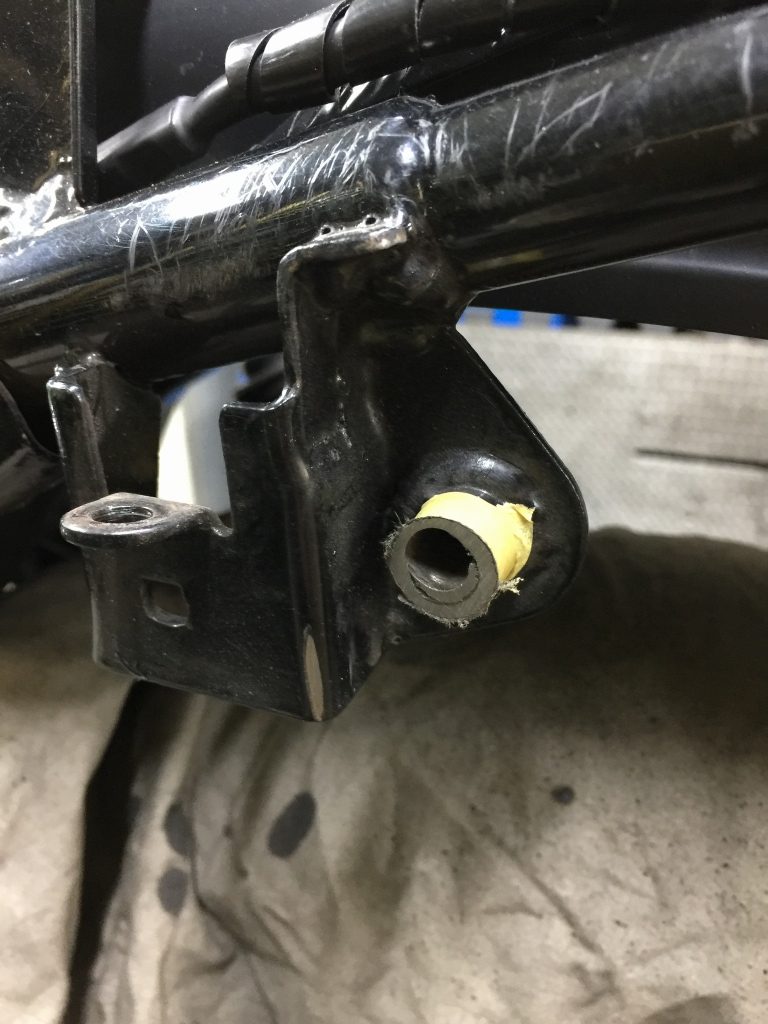

シートロックを外すとφ8ミリ穴のボスの中に、更にネジ穴が取り付けられていました。



φ8ミリのドリルで揉んで貫通させ、ウインカーステーの板厚分カットします。

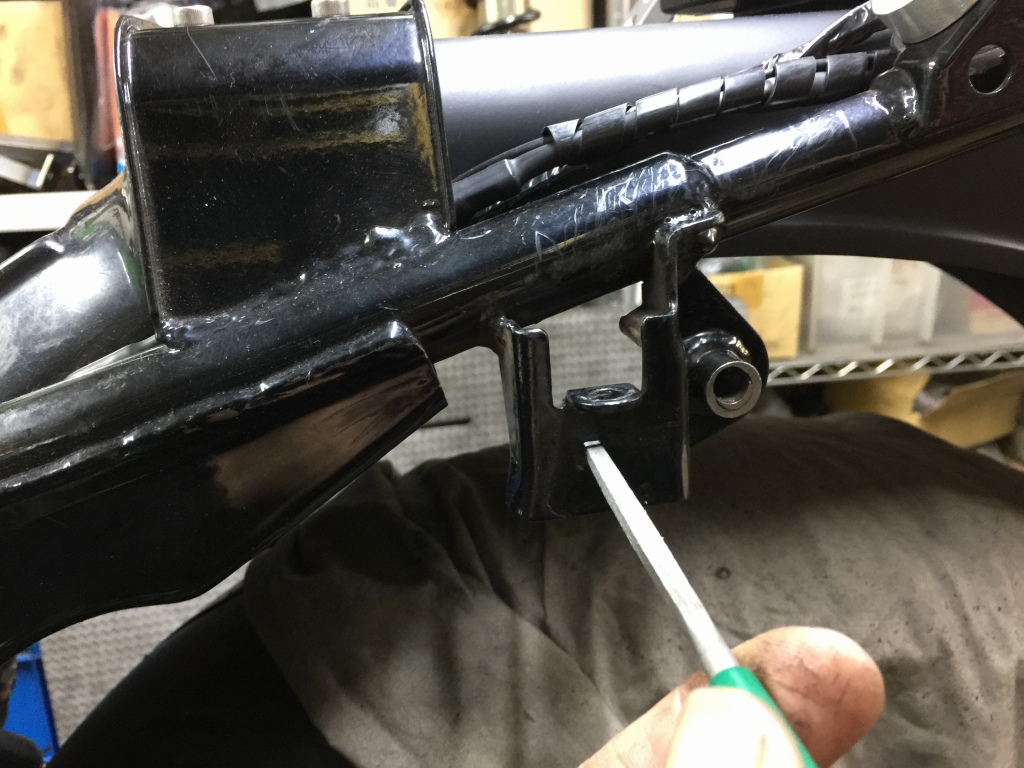

シートロックを付けますが、ロックシャフトの穴が少し干渉するので少し削ります。

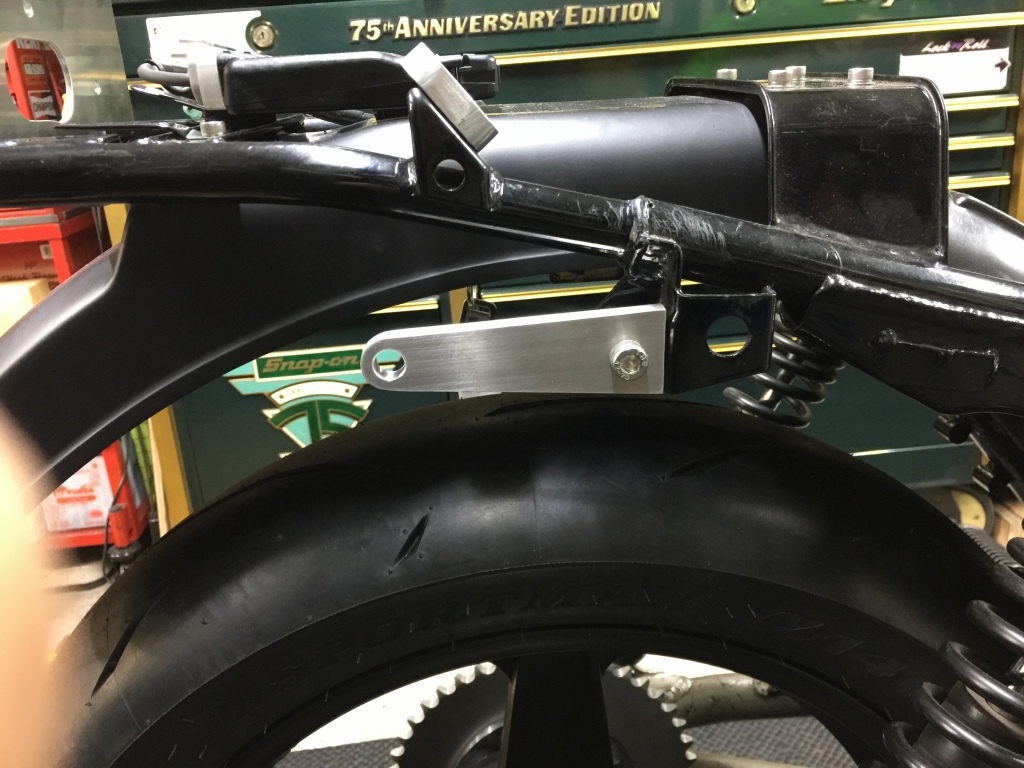

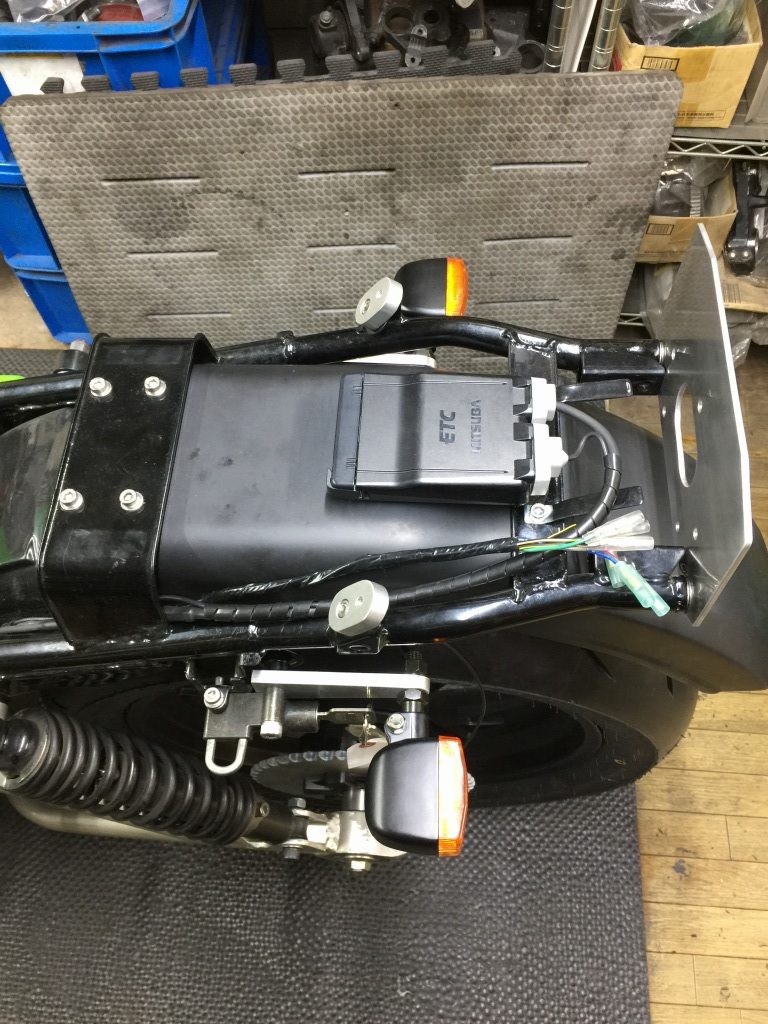

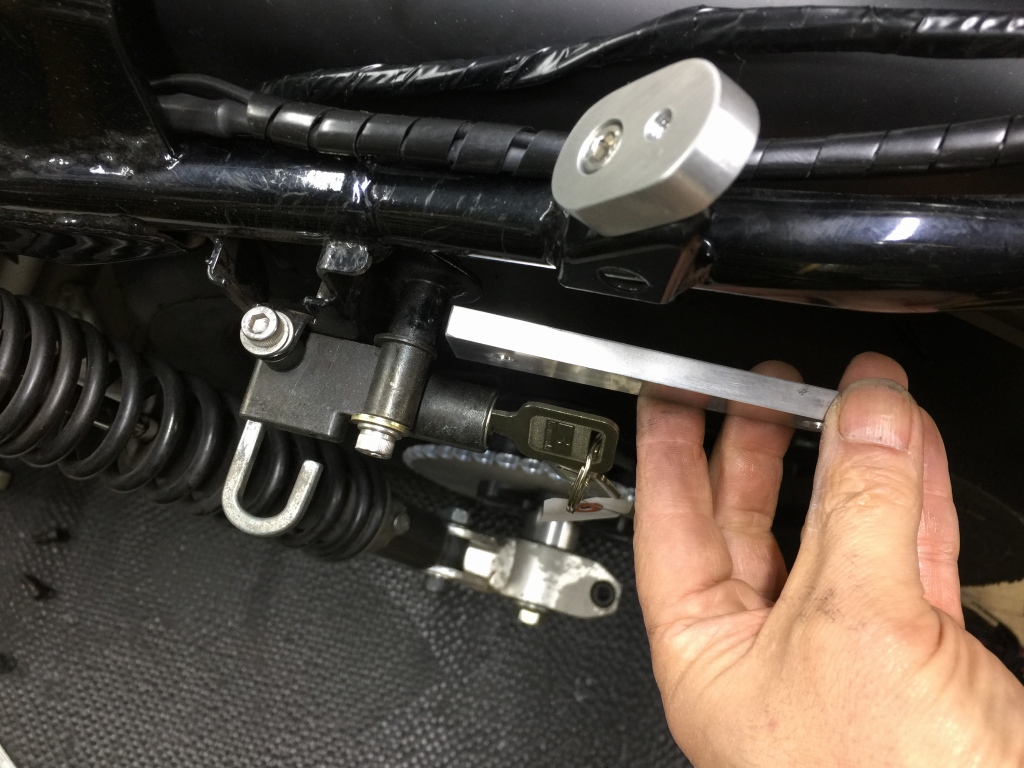

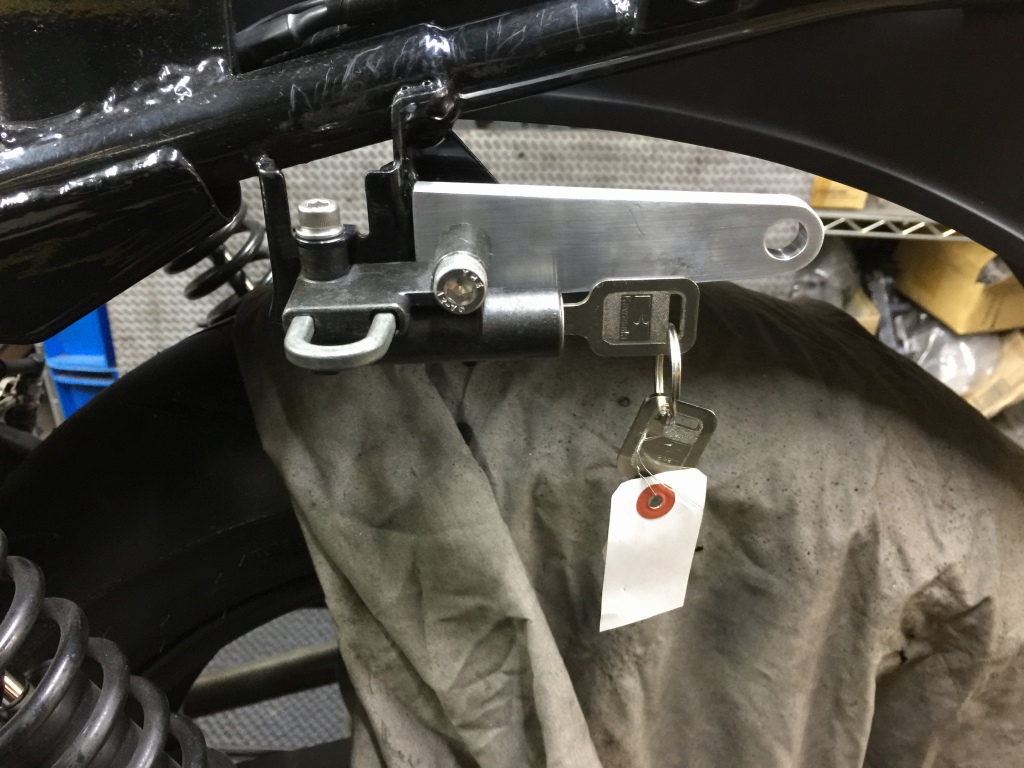

ウインカーステーとシートロックを取り付けます。



ウインカーを取り付けます。

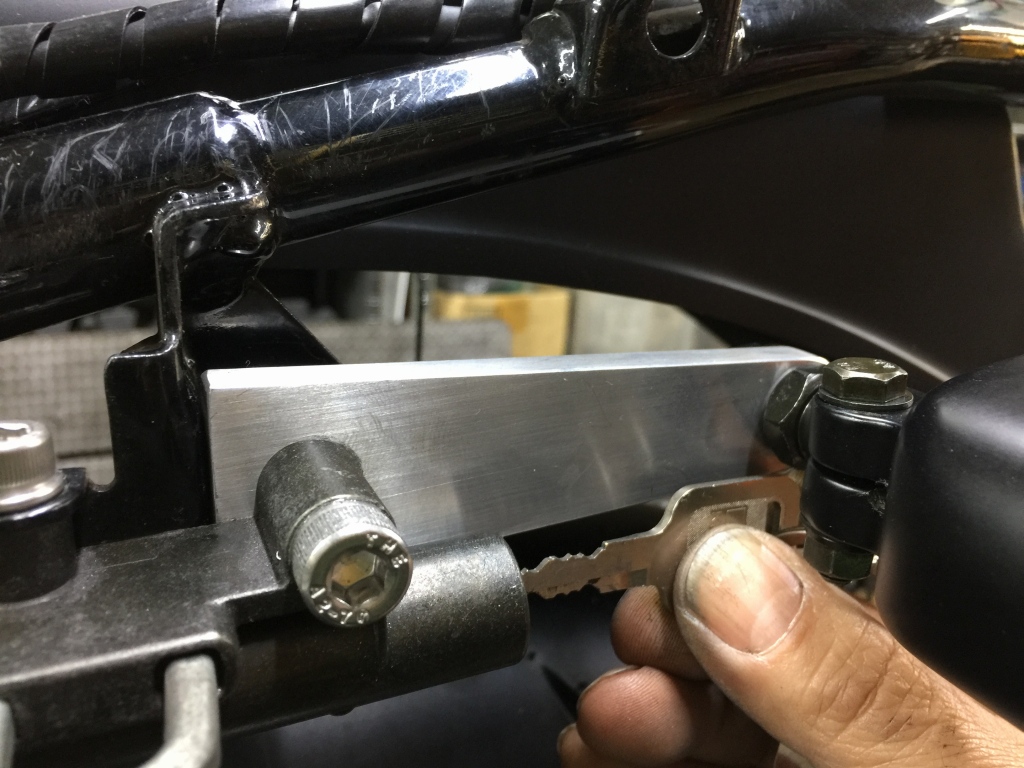

ステーの長さは、キーの抜き差しができる最小の長さです。

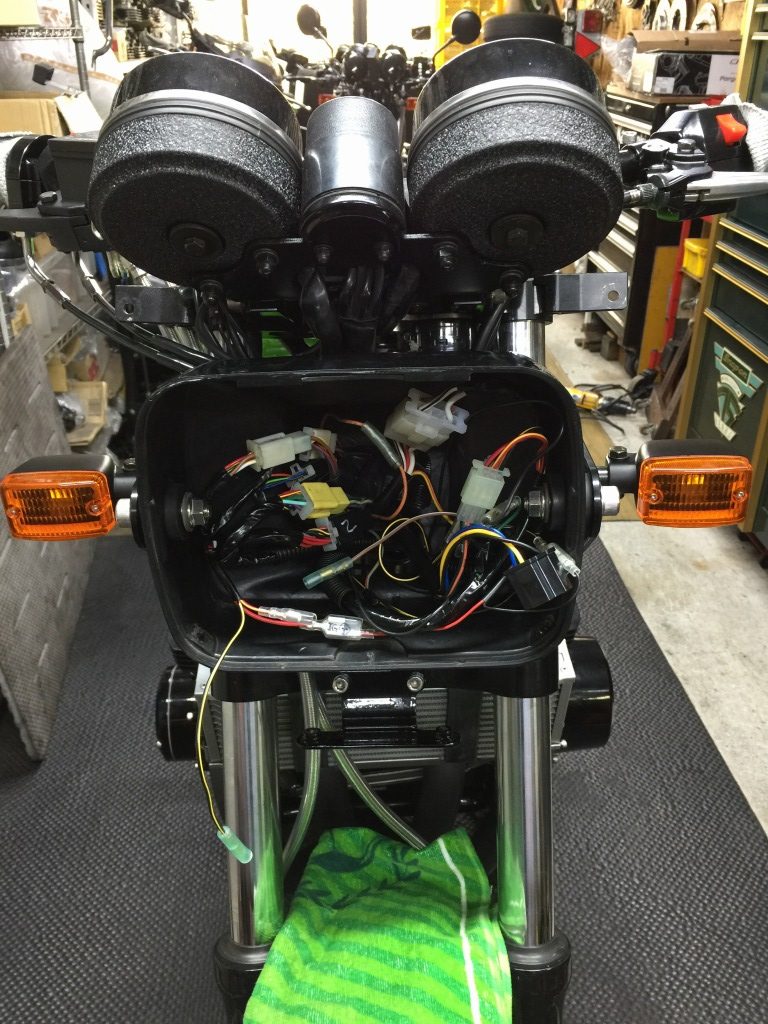

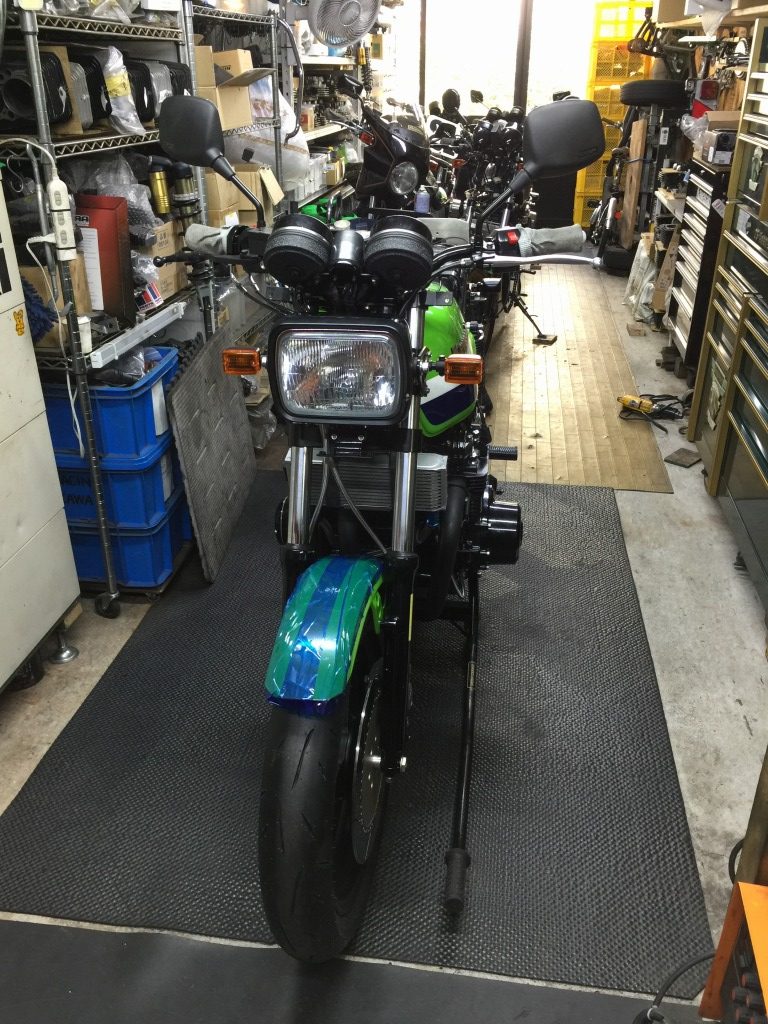

フロントもウインカーとヘッドライトケースを取り付けます。



ヘッドライトを取り付けます。

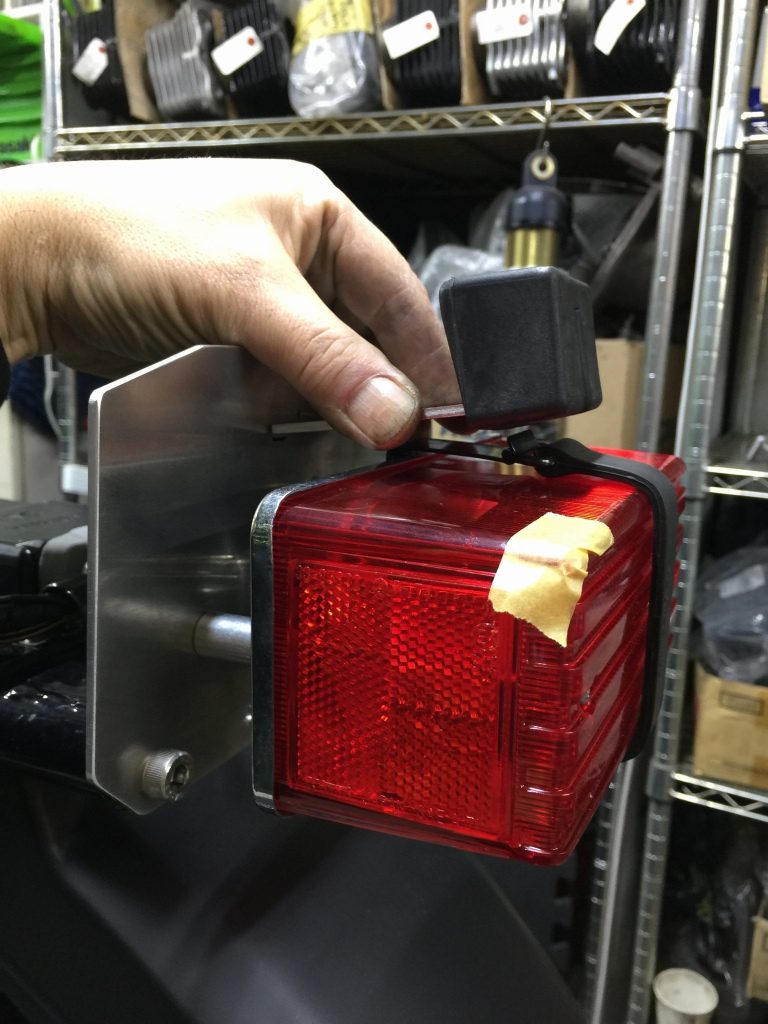

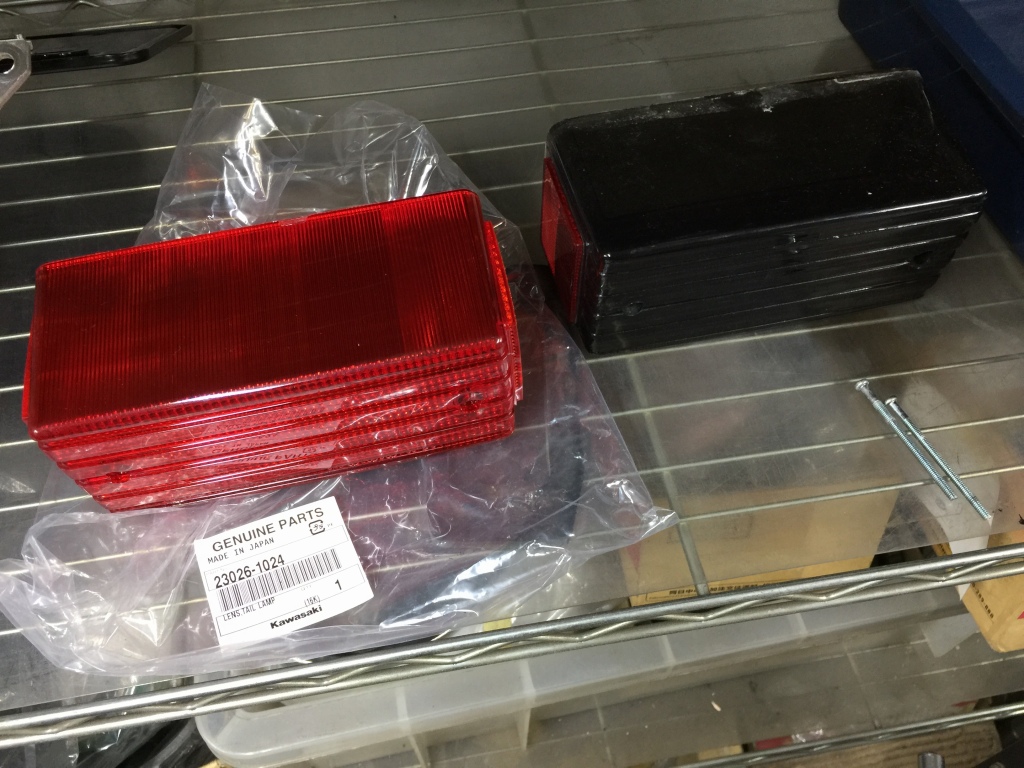

テールはレンズをS1仕様のレッドレンズに変更します。こちらはZ1000CSRなどの純正品で、今でも買えます。

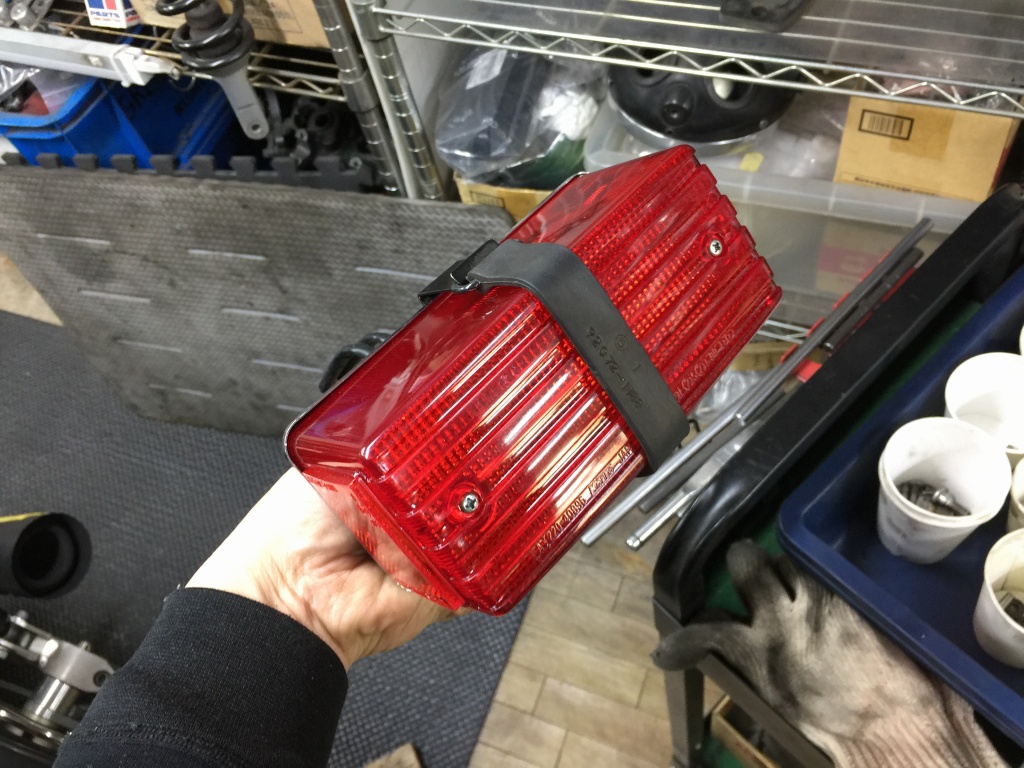

ダミーバンドも取り付けます。



裏側はこんな感じです。

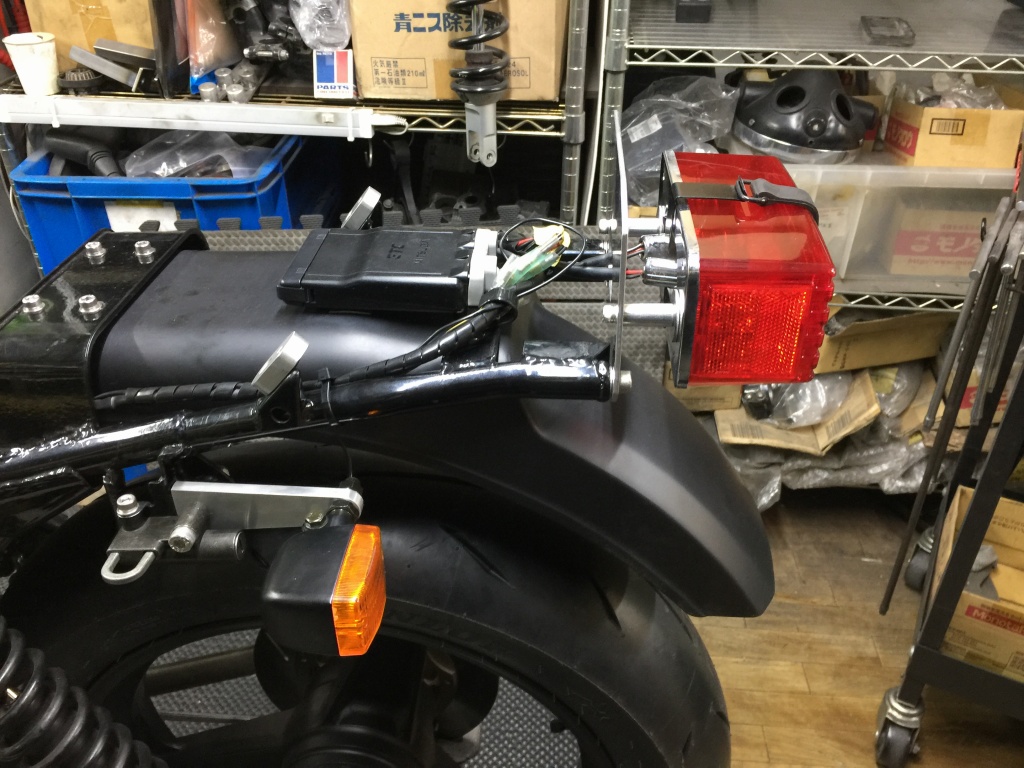

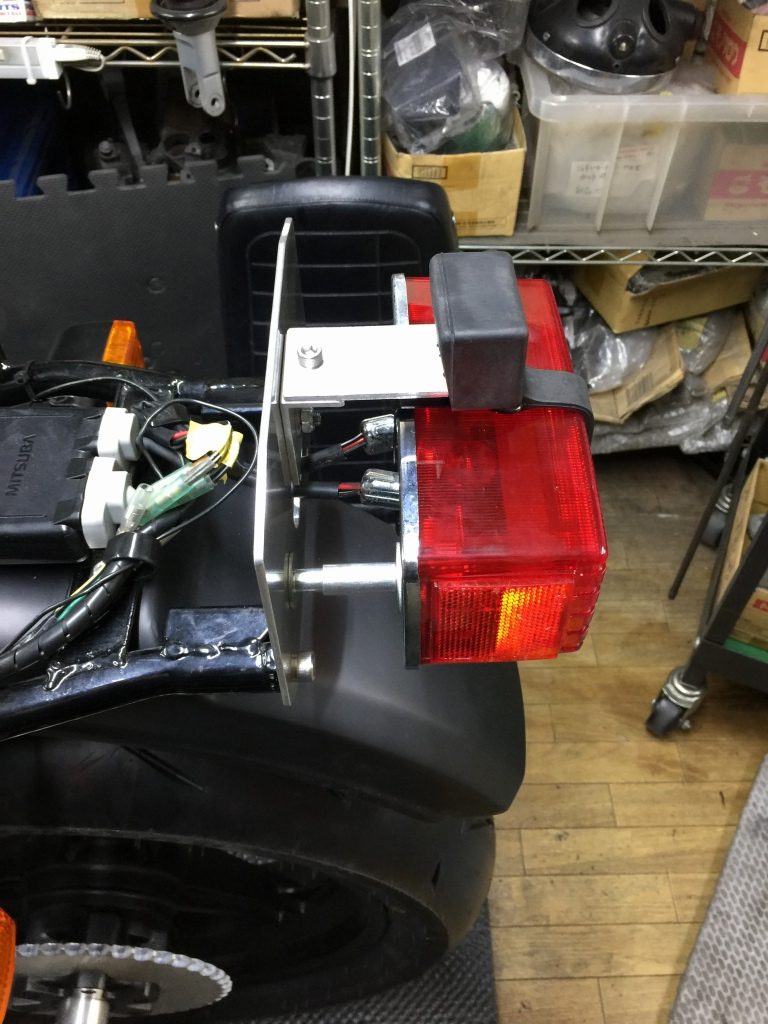

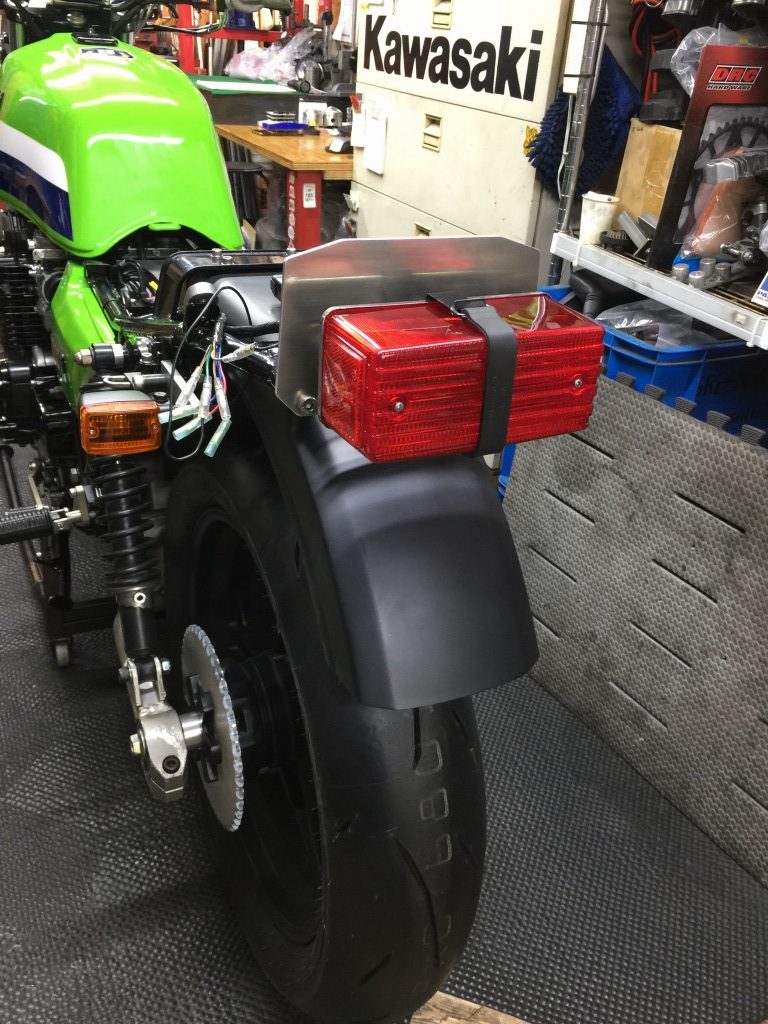

テールレンズを車体に取り付けます。



テールレンズの出代は後程調整します。

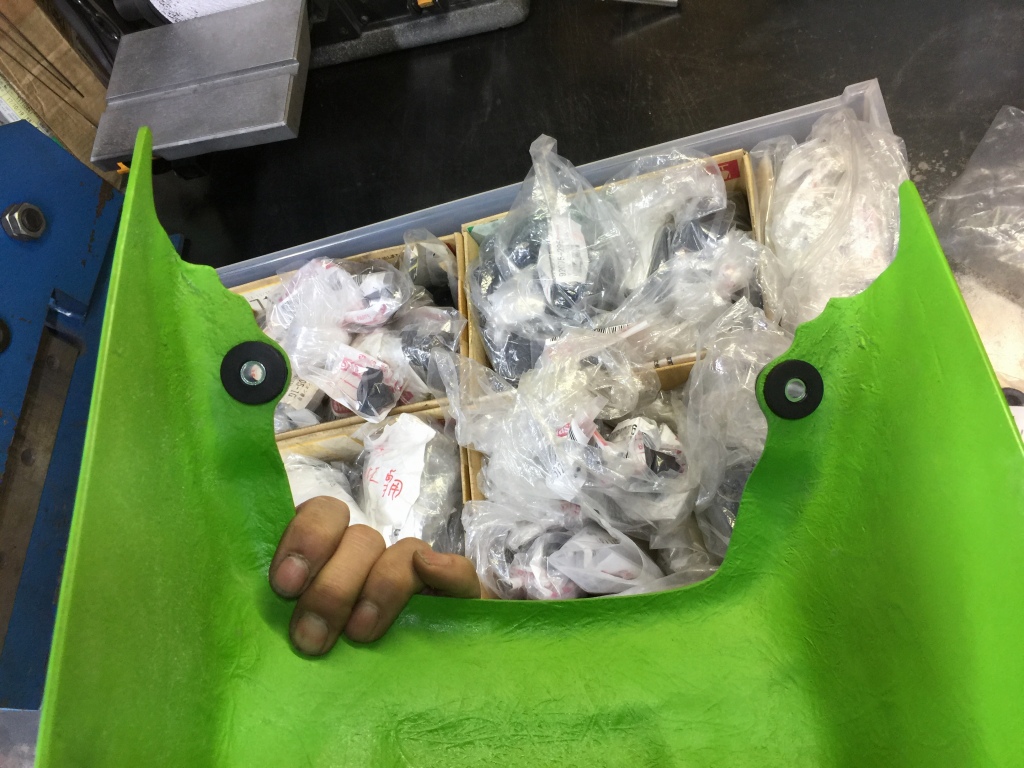

テールカウルのダンパーは純正でないので純正品に交換します。

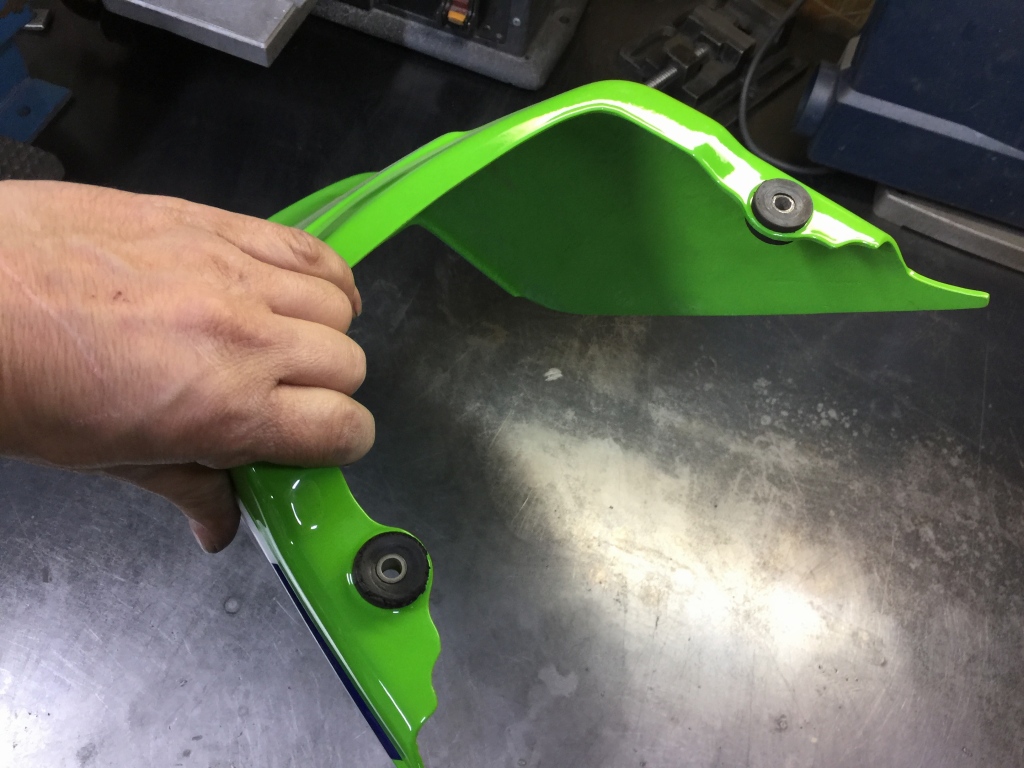

 こちらが純正品です。



テールカウルを取り付けます。



テールカウルはシートとの隙間を無くし密着させるため、スペーサーで上に持ち上げています。

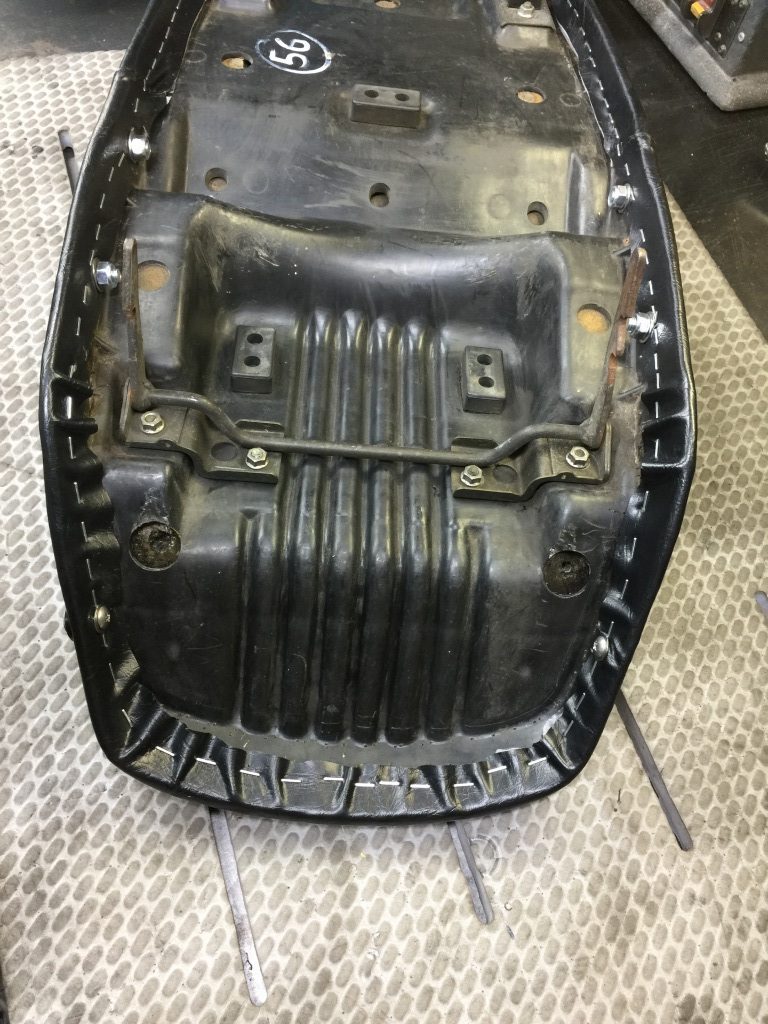

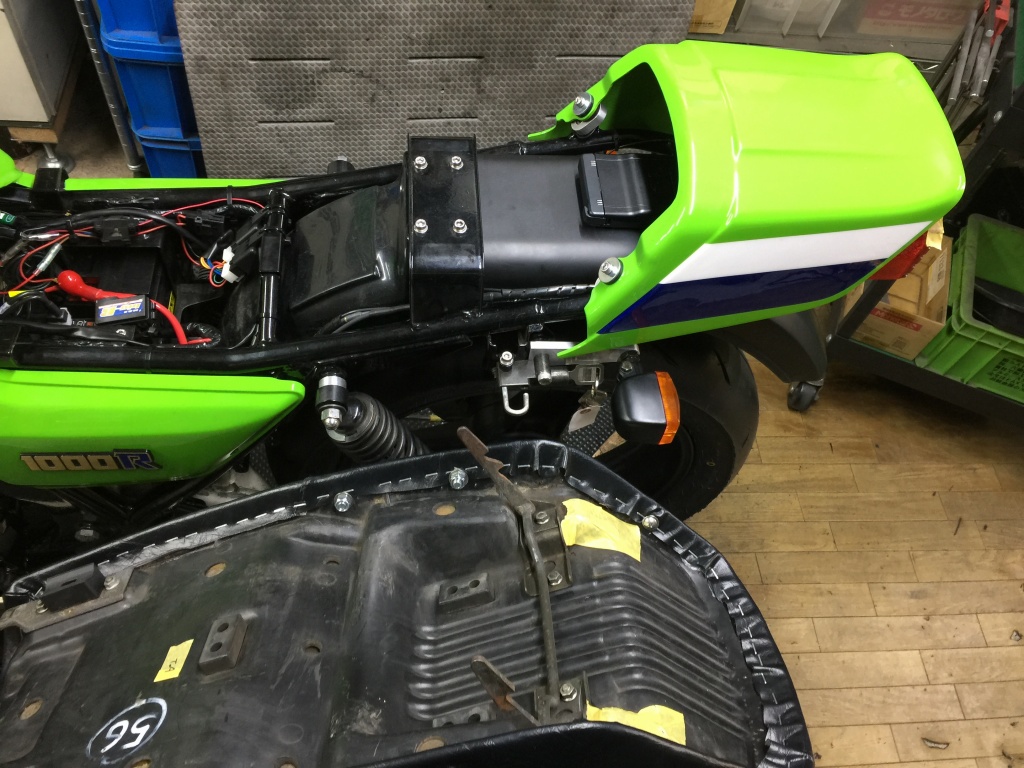

シート裏とテールカウル取り付けボルトの頭が干渉するので、当たる場所を確認して逃げを作ります。

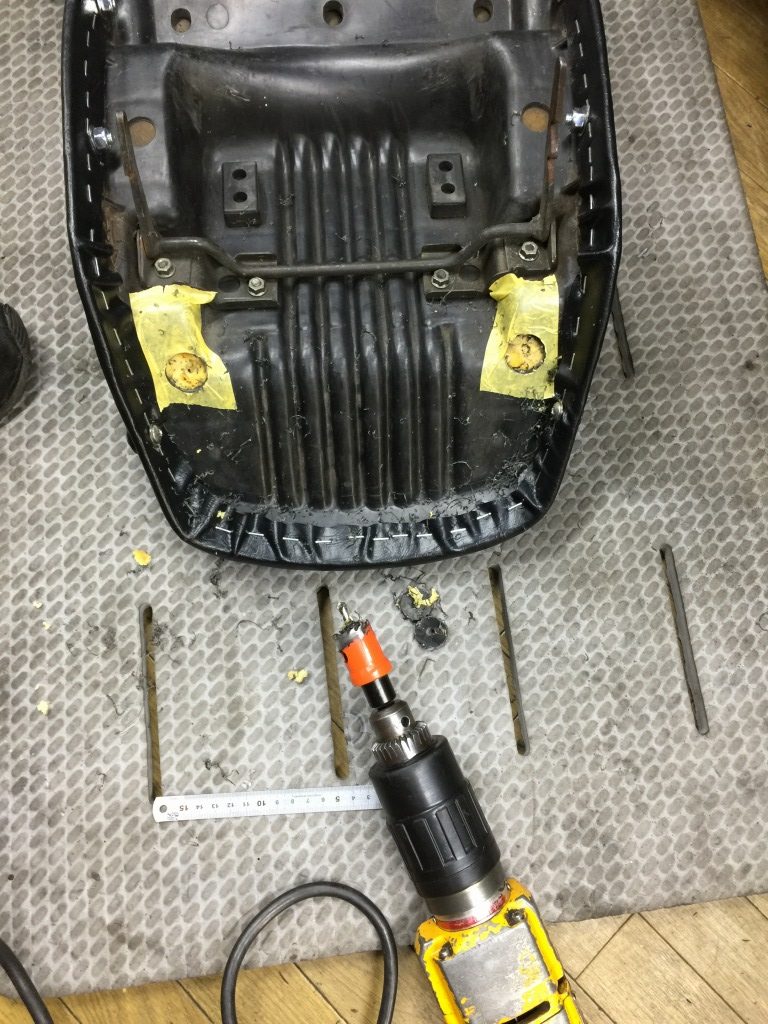

ホルソーで逃げの穴を開けます。



バリを取り、目立たないようスポンジを黒く塗ります。

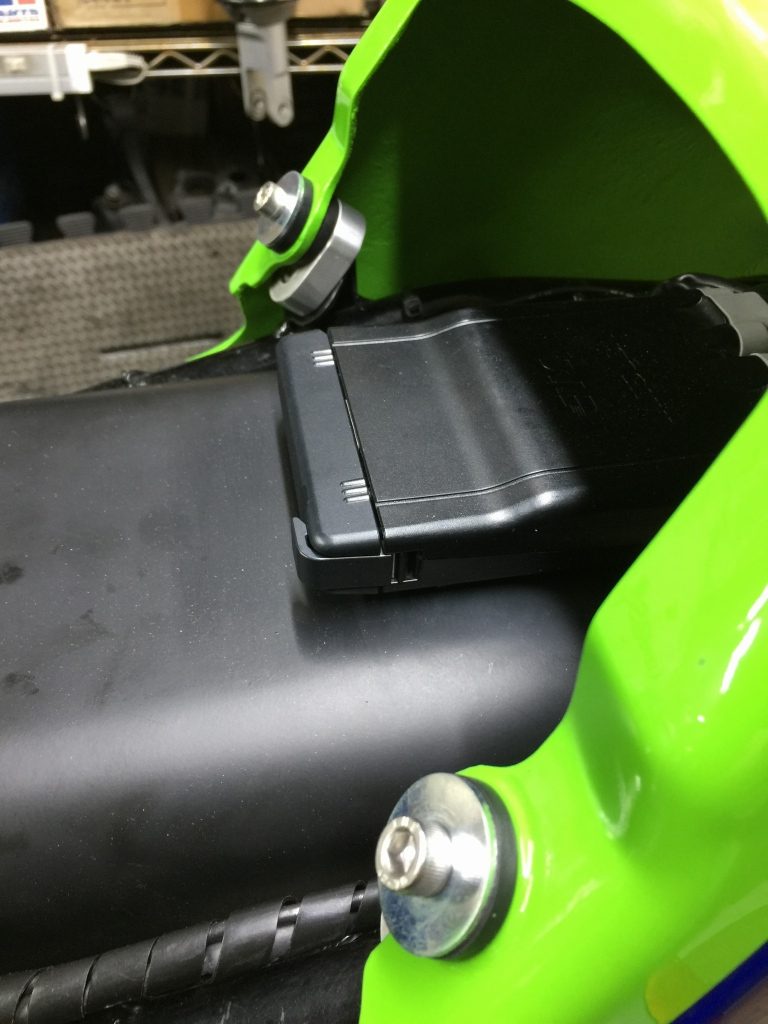

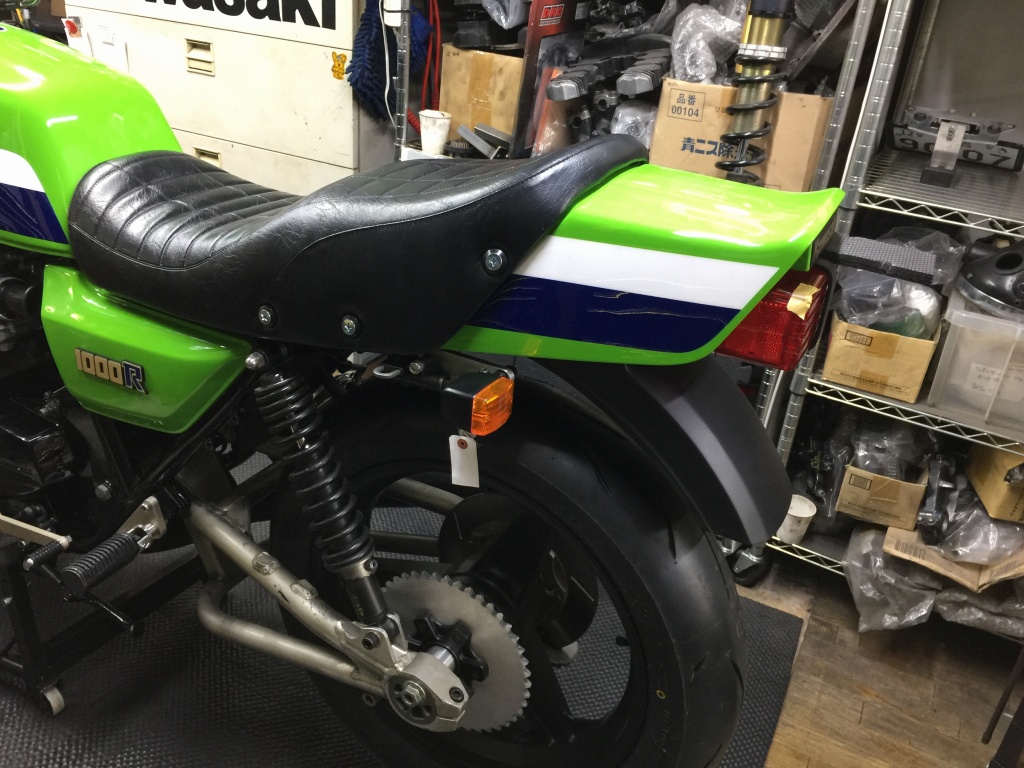

シートを仮付けして隙間を確認します。ピッタリ密着しました。



続いてテールカウルの後ろ側ステーを製作します。既存の社外品ステーを加工して流用します。



前後と高さを調整し、取り付けます。

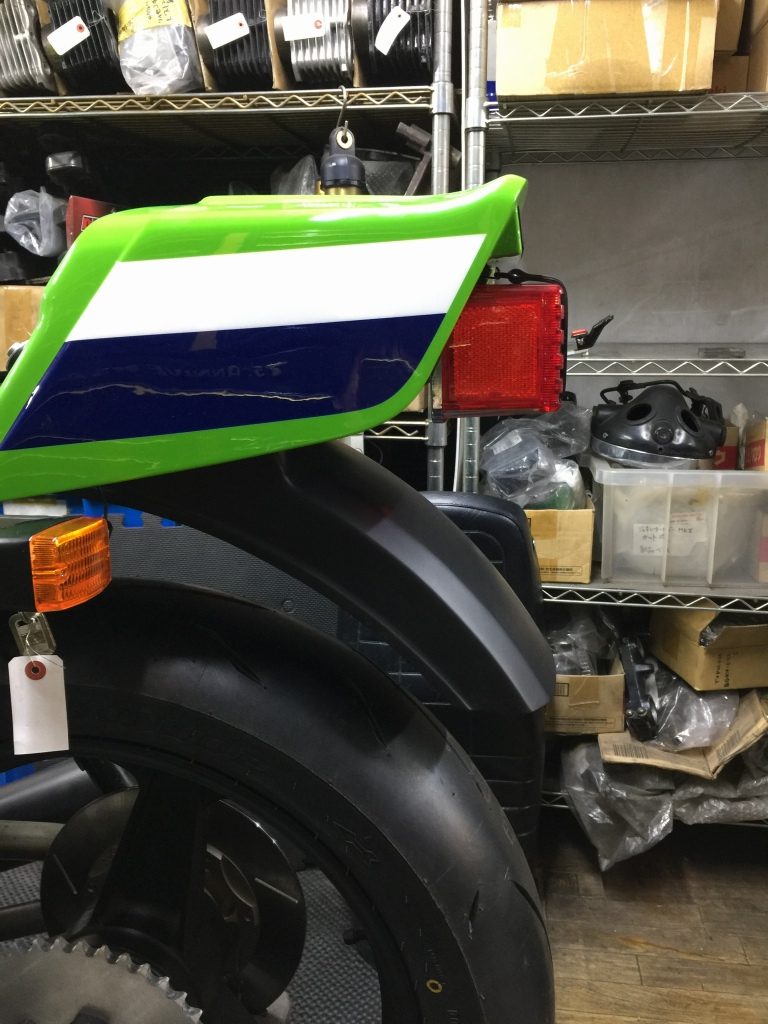

テールカウルを取り付けます。テールレンズの突き出しはノーマル程度がバランスいいので、もう少し出しましょう。

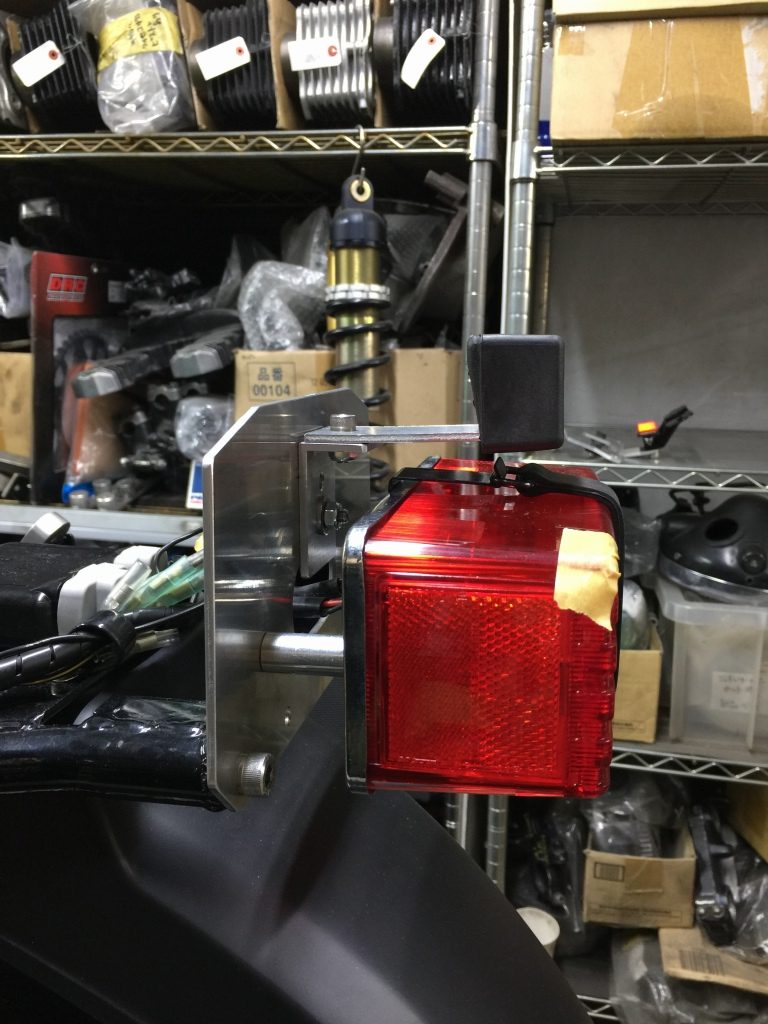

テールレンズマウントのスペーサーを延長します。



このぐらいの出代でいいでしょう。

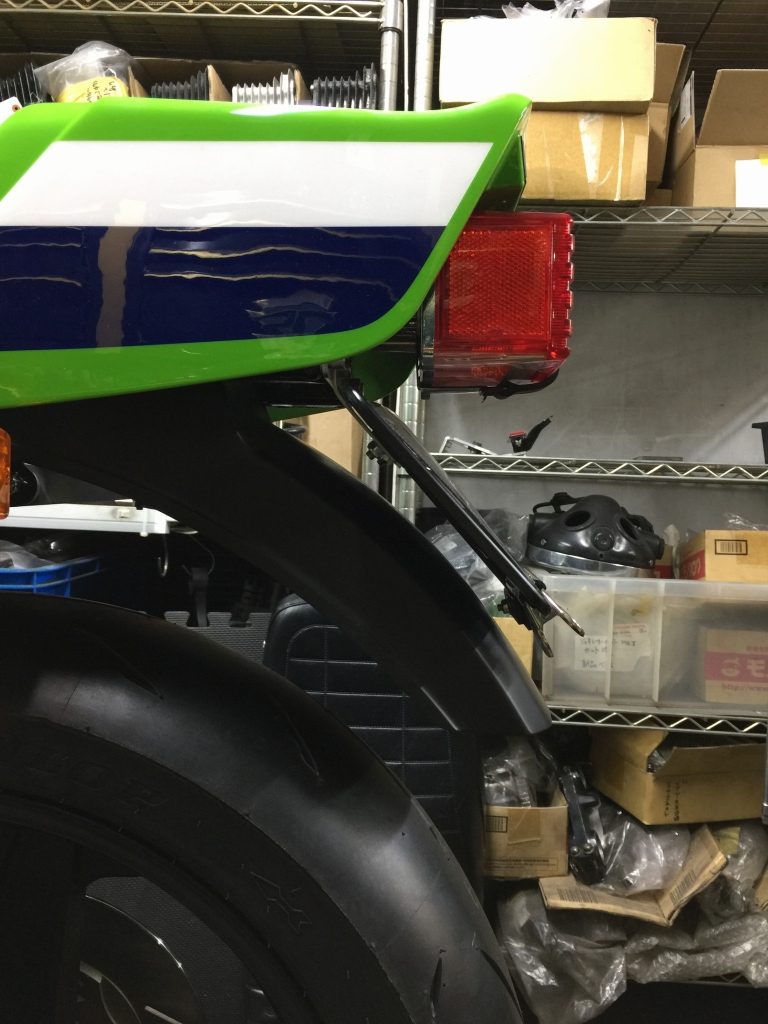

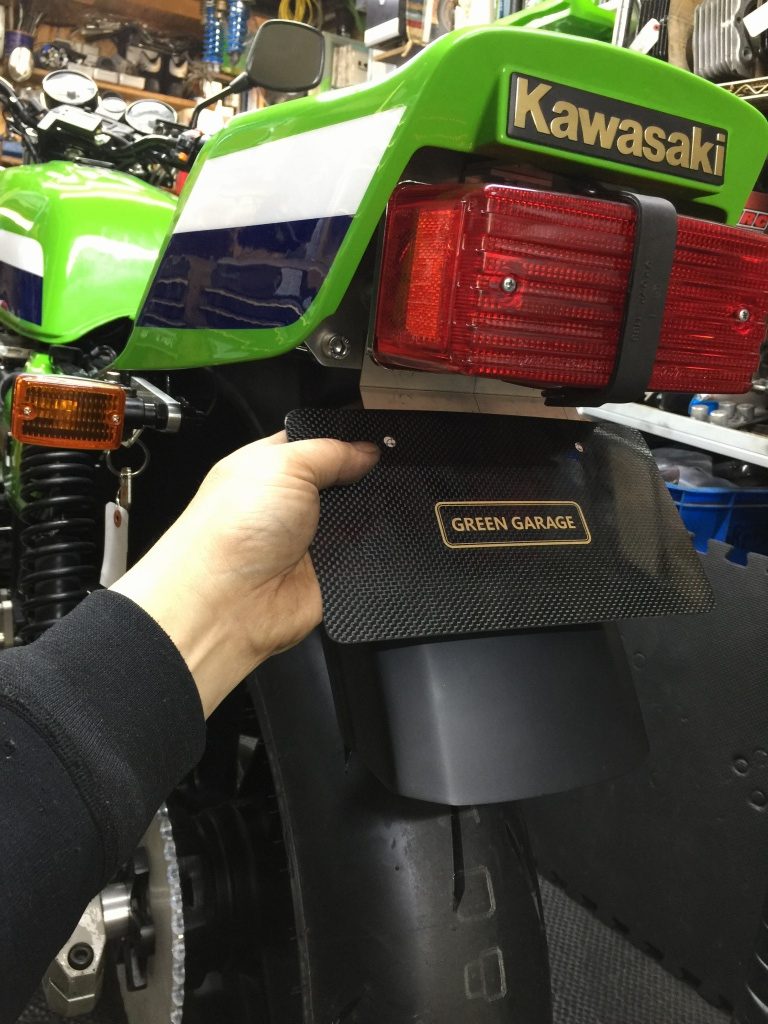

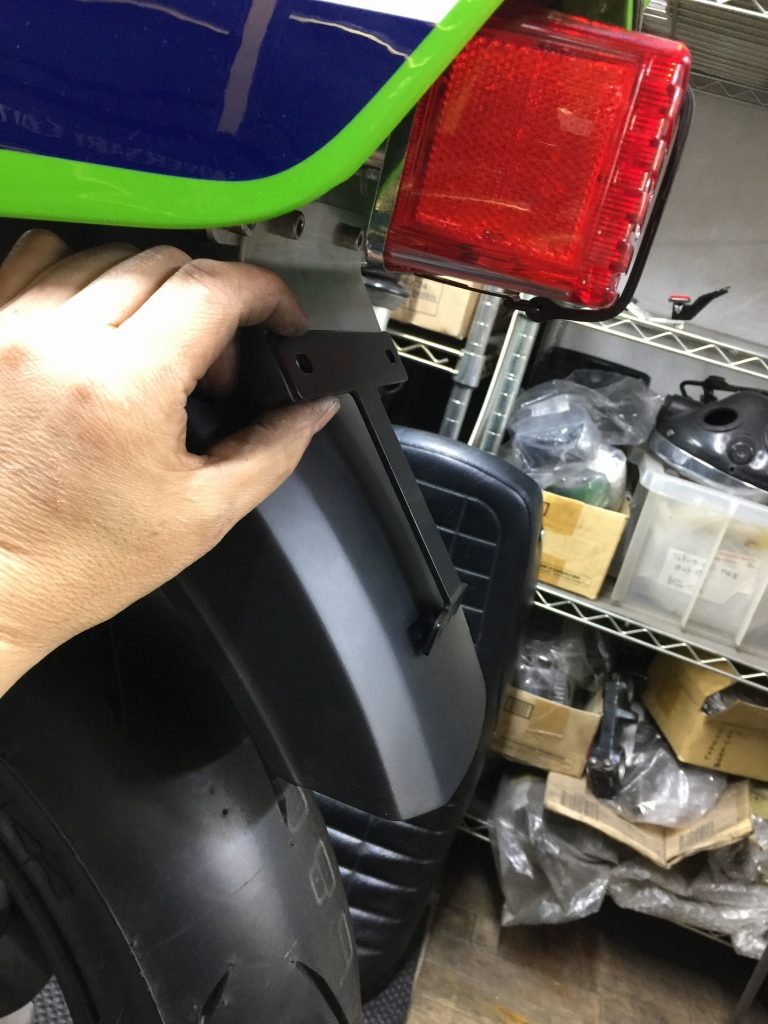

続いてナンバーブラケットを製作します。現車合わせで高さと角度を決めます。



製作したブラケットを仮組し、角度を微調整します。



リフレクターは市販のブラケットでナンバーの下に設置します。リフレクター取り付け部分のステーの角度も曲げ直して微調整します。

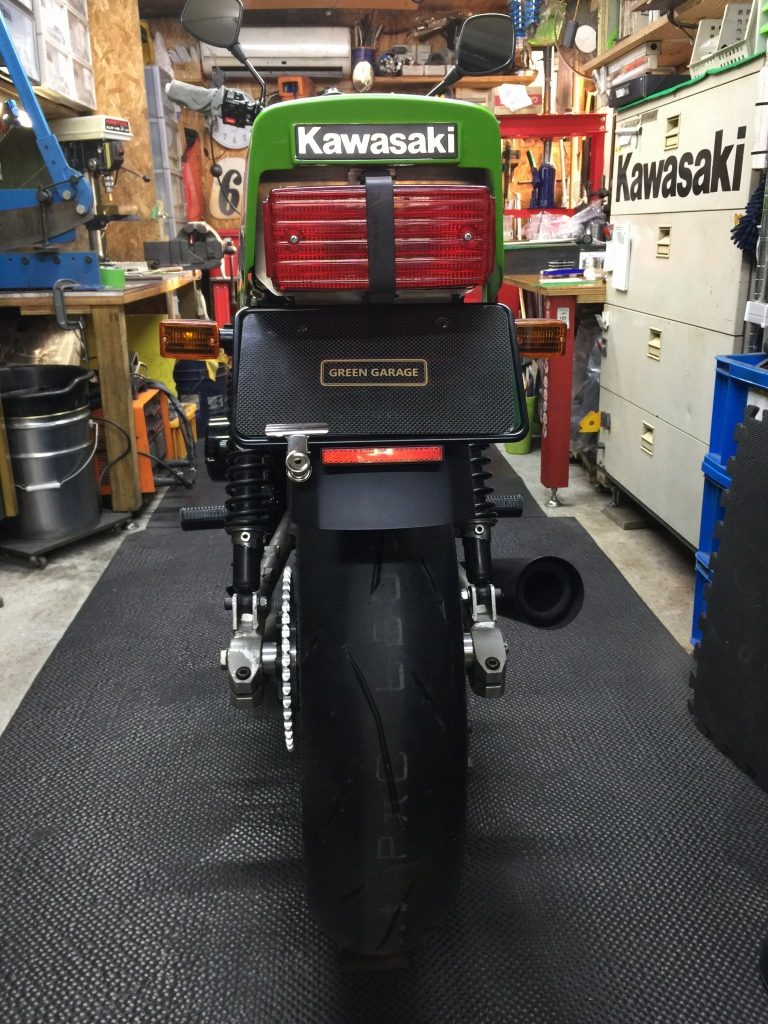

ナンバーを取り付けるとこんな感じです。

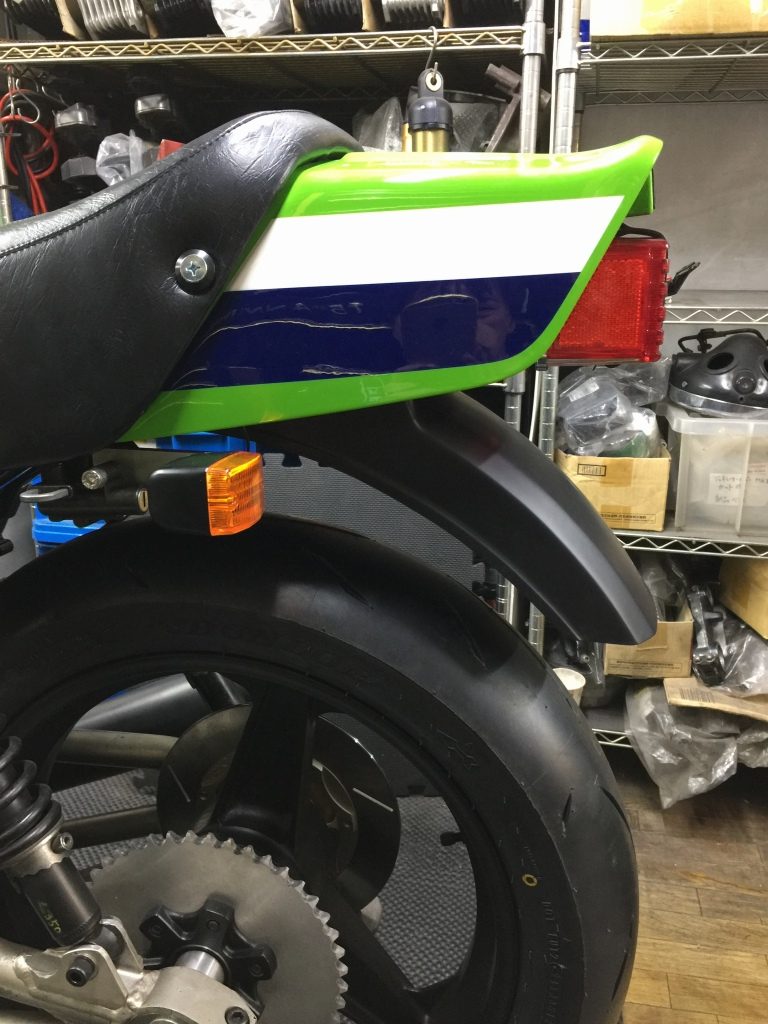

横から見るとこんな感じ。

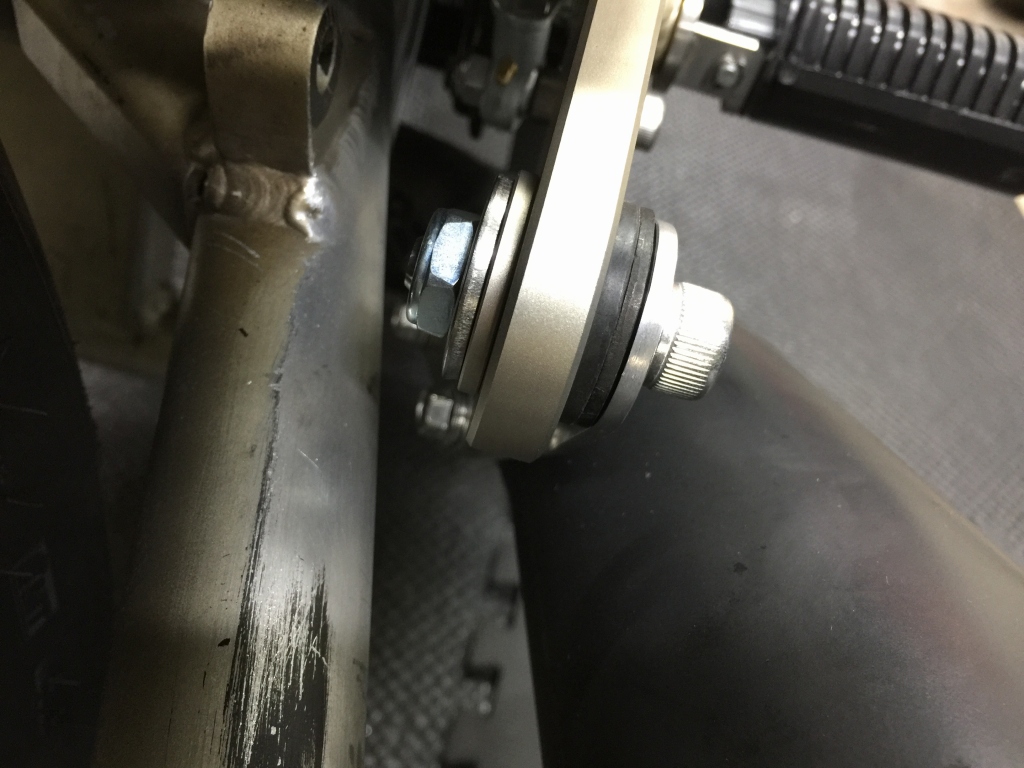

続いてサイレンサーステーを製作します。S1ステップにはノーマルのダンパーを使うので用意します。

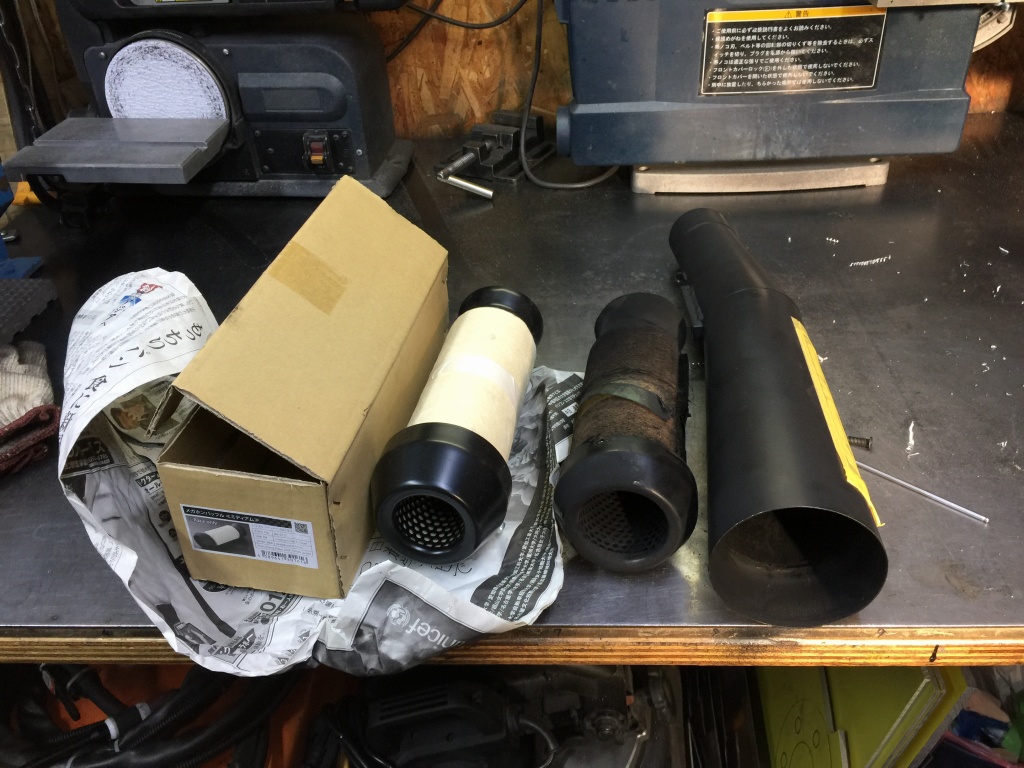

バッフルはラージからミディアムに変更します。

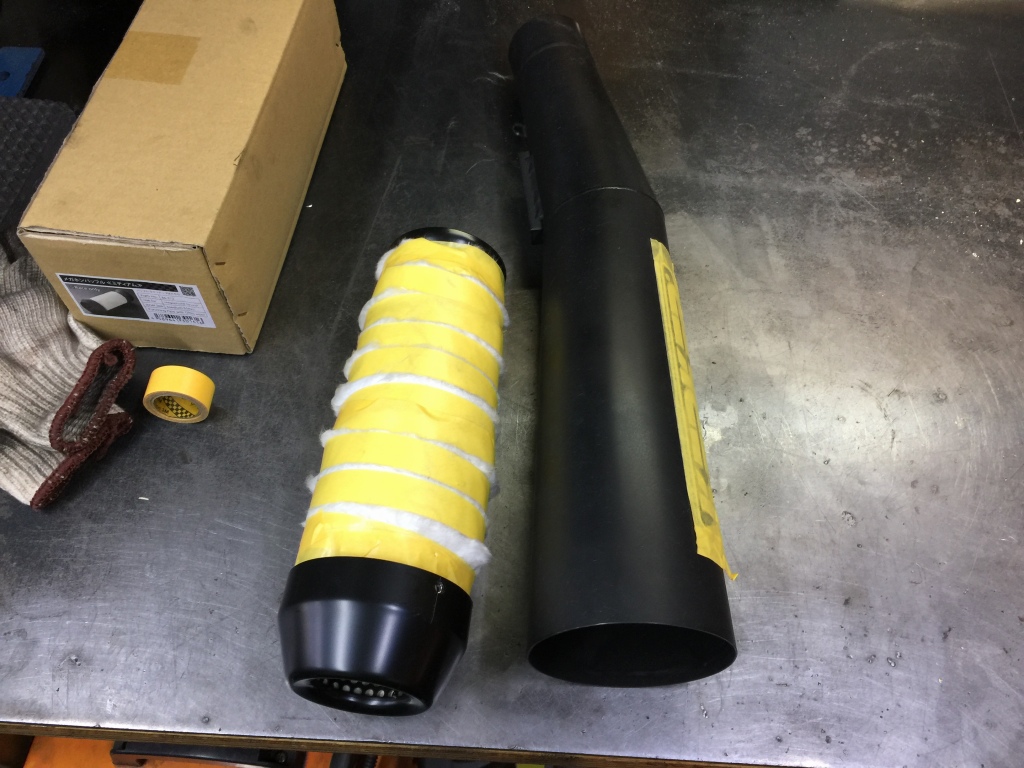

グラスウールは少し増しておきます。

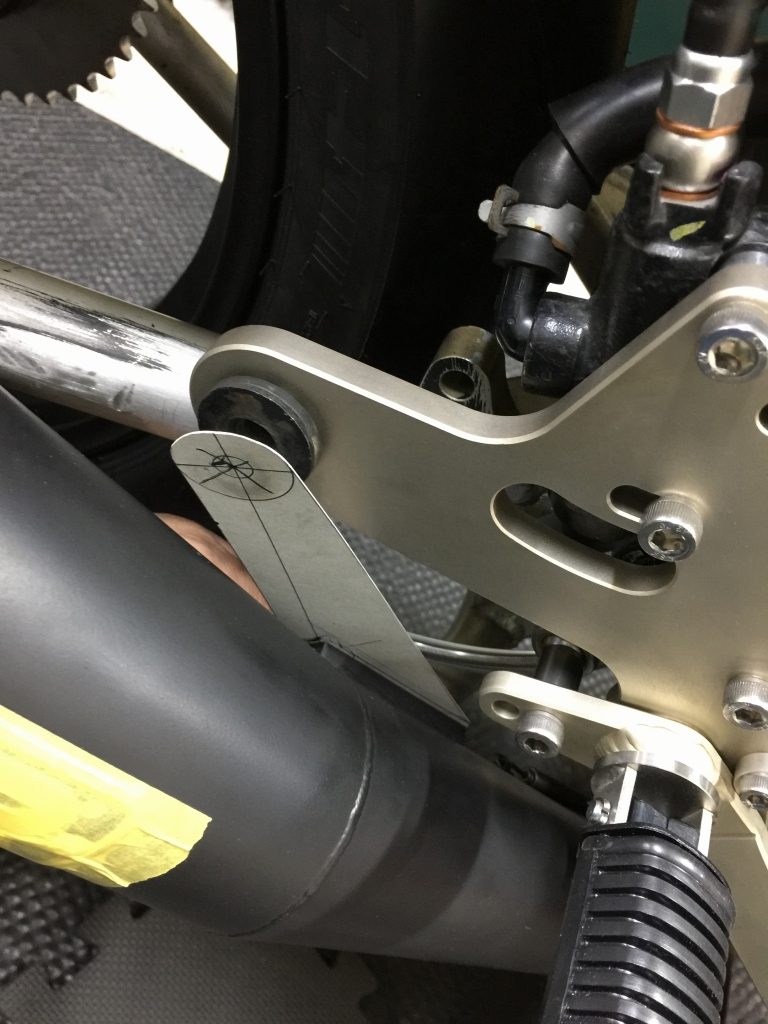

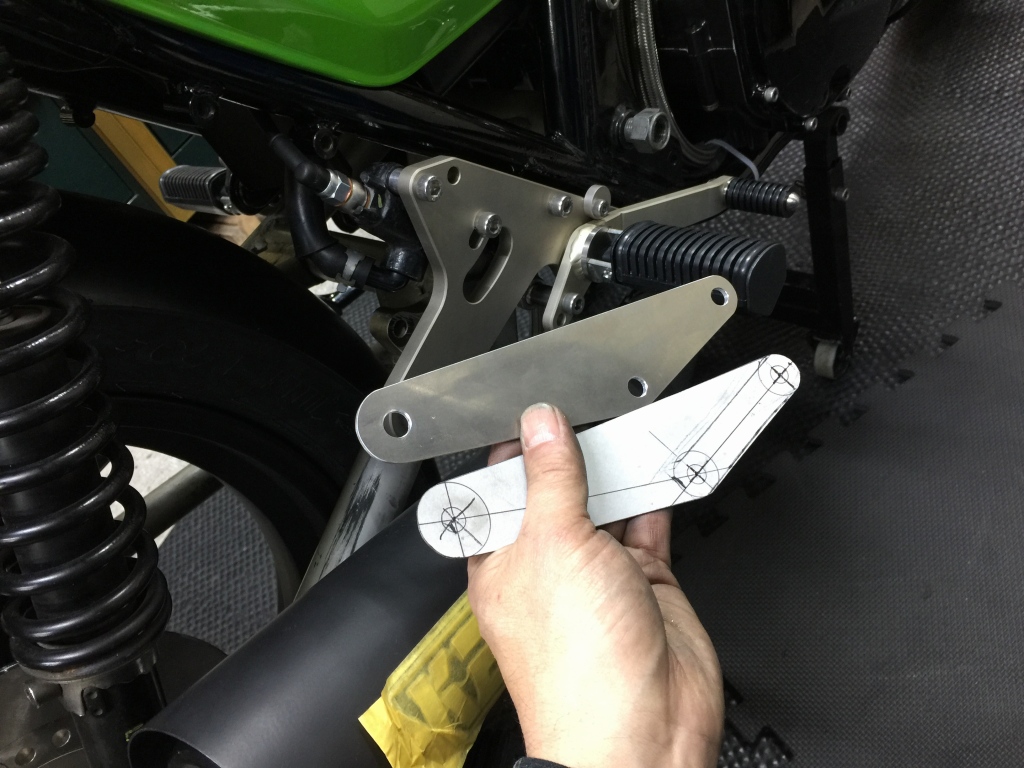

サイレンサーを取り付けて角度を決め、現車合わせでステーを製作します。先ずは型紙を作成。



型紙に合わせて3ミリ厚のジュラルミン板から切り出します。

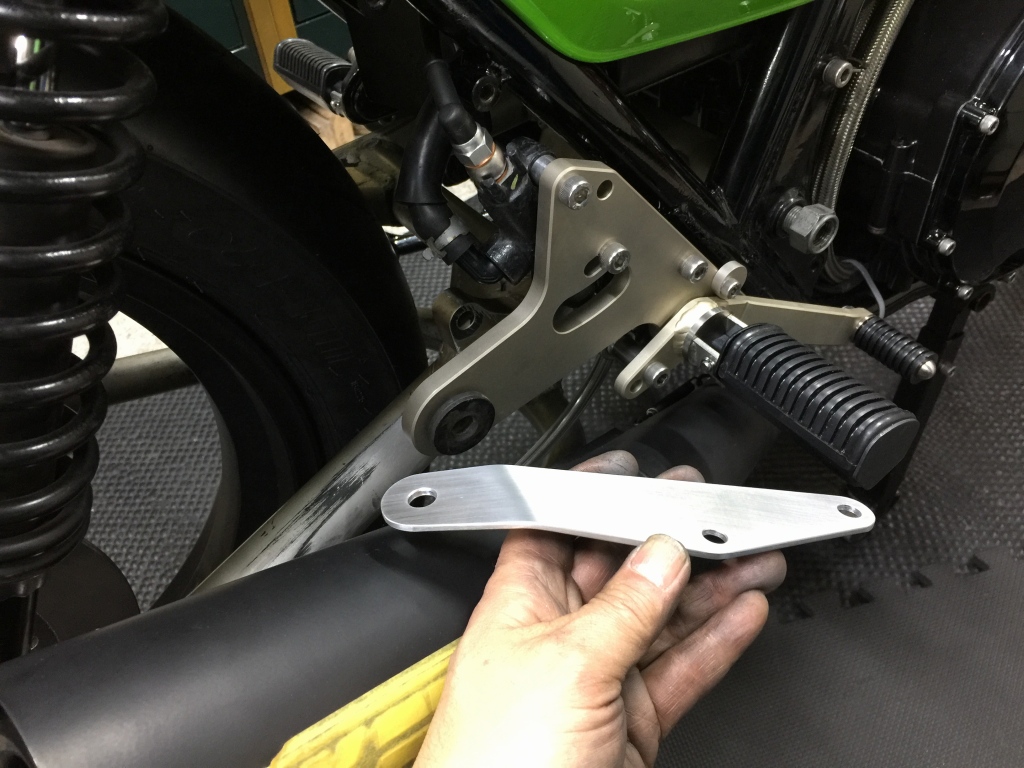

必要な角度に曲げます。

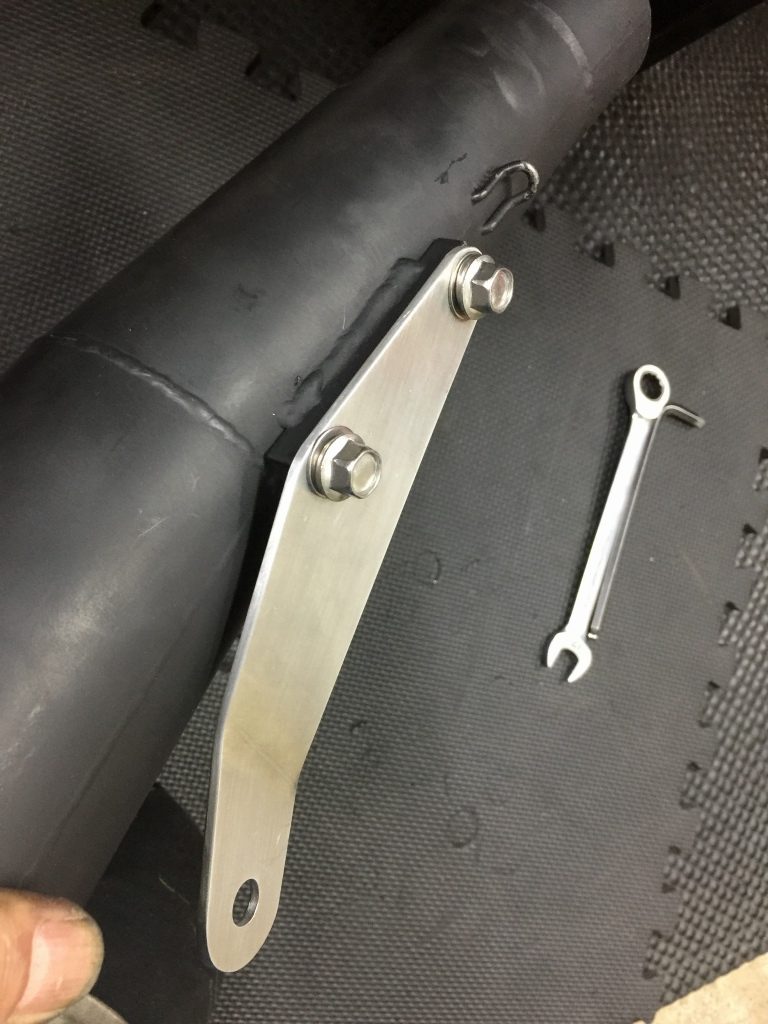

サイレンサーにブラケットを取り付けます。マフラーはBLファクトリー製のカワサキワークスタイプです。

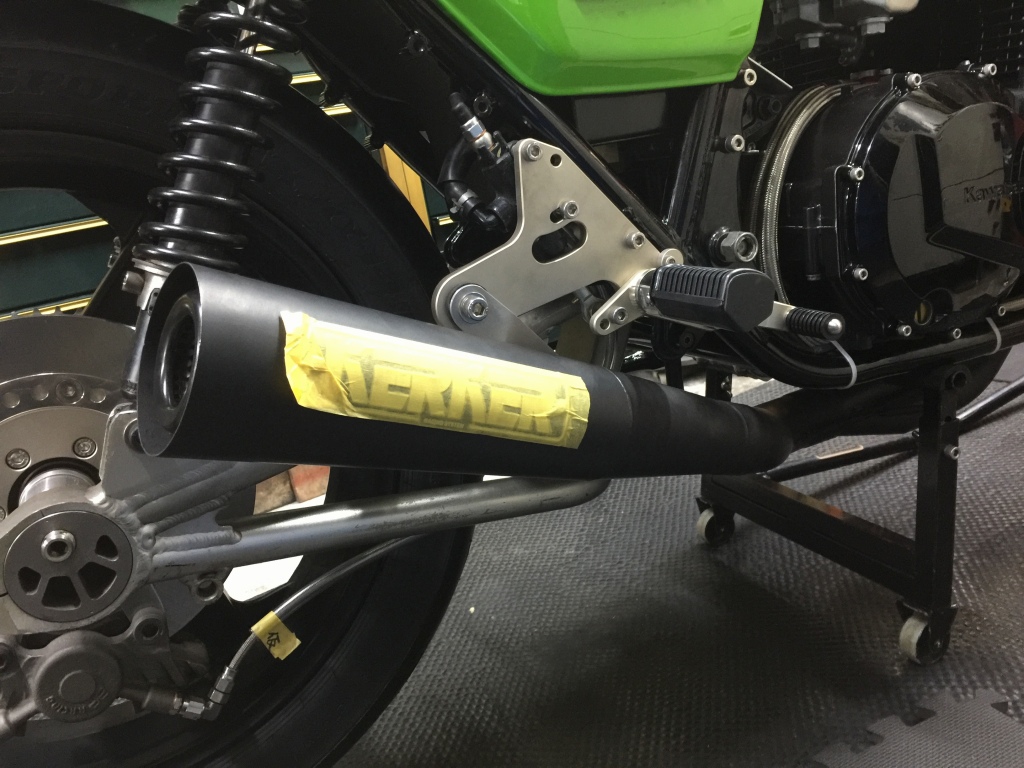

脱着がし易い状態でできるだけ高く取り付けました。



スイングアームとのクリアランスも大丈夫です。

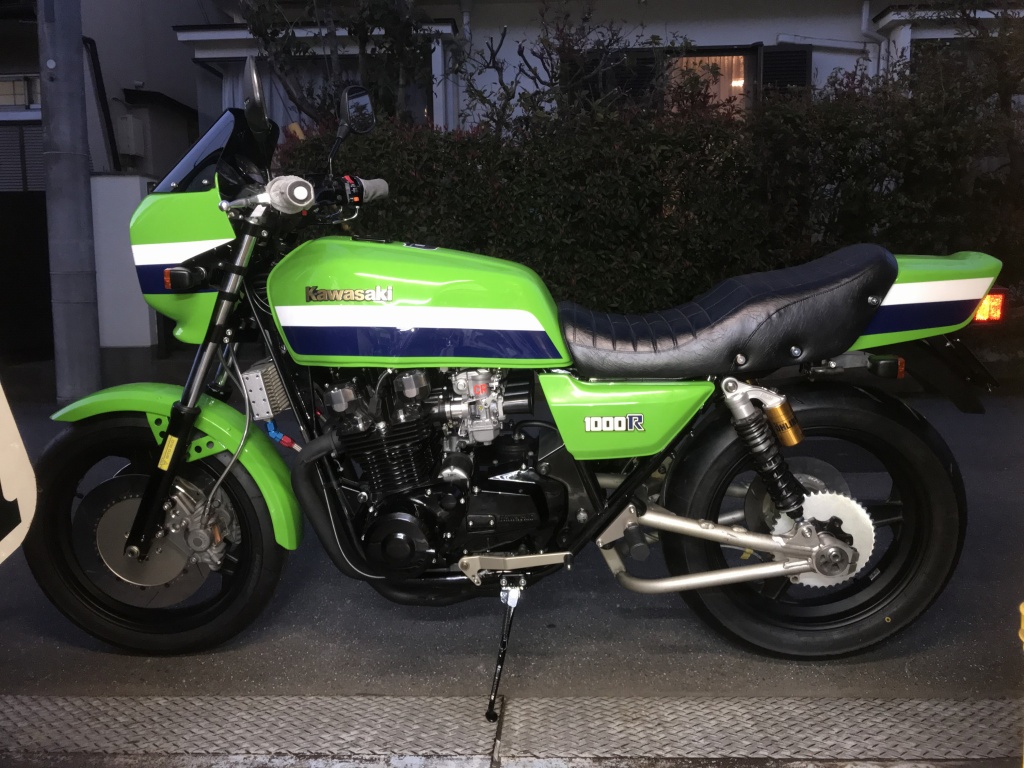

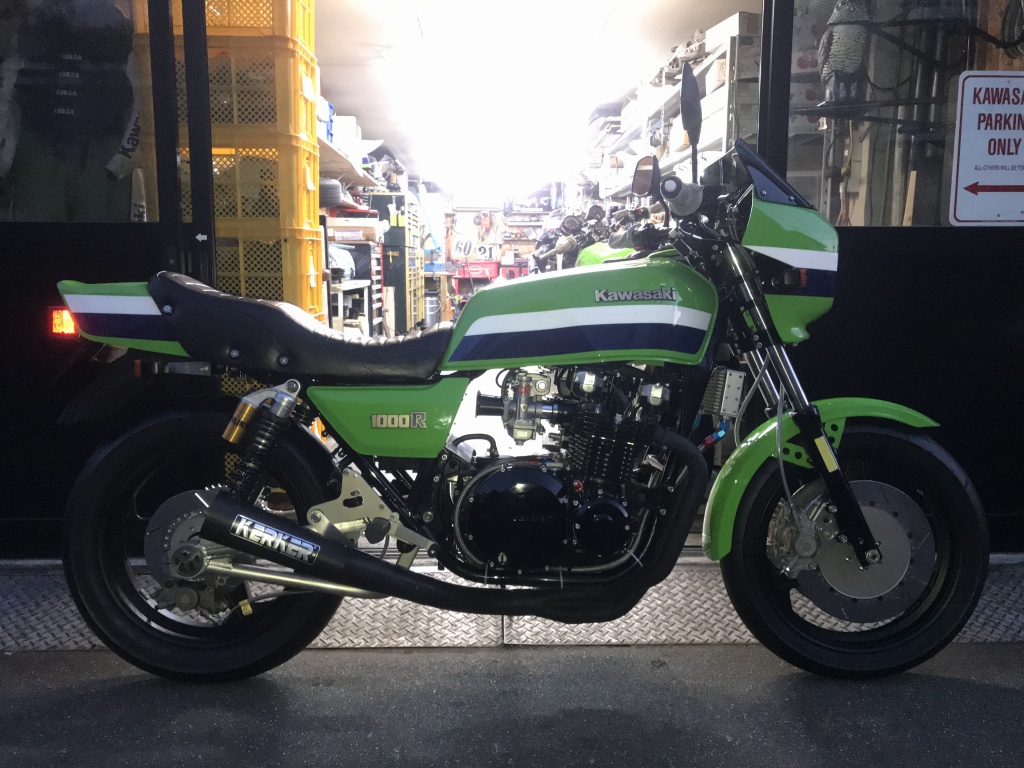

現在のスイングアームは仮の物で本番仕様は現在塗装中。これでほぼ完成に近い姿になり、エンジン始動チェックも終了しました。
