Z1B N.Y様 エンジン分解

クランクケースを破損したとのことで、ケース交換します。



マフラーを外し、エンジンオイルを抜きます。

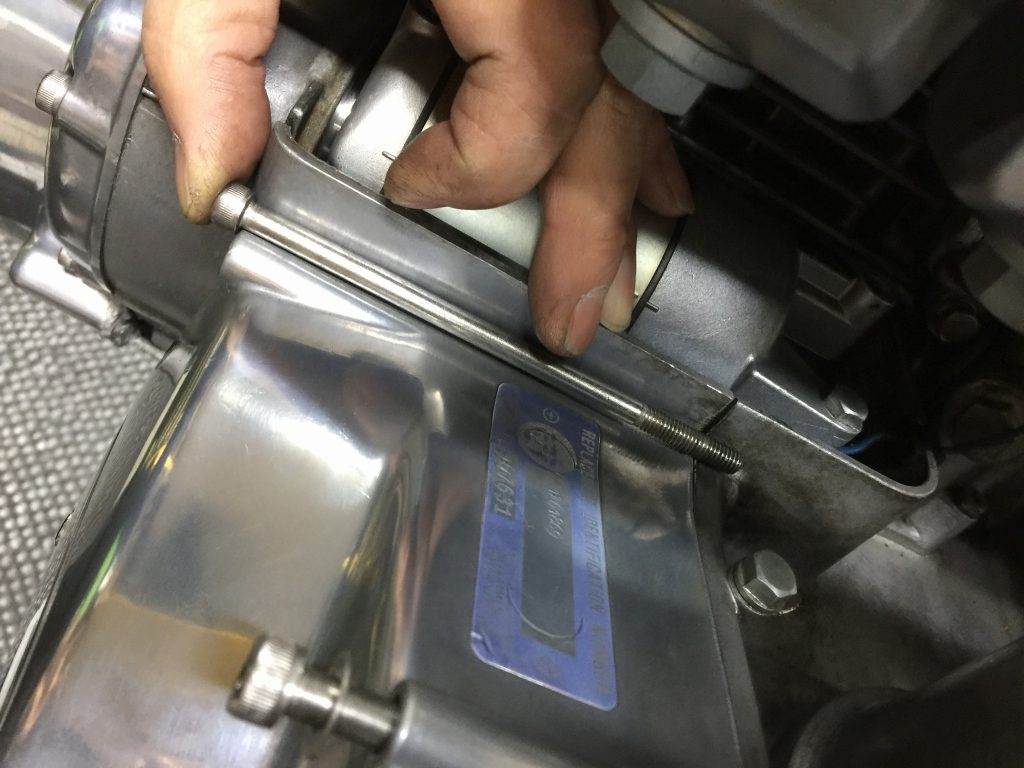

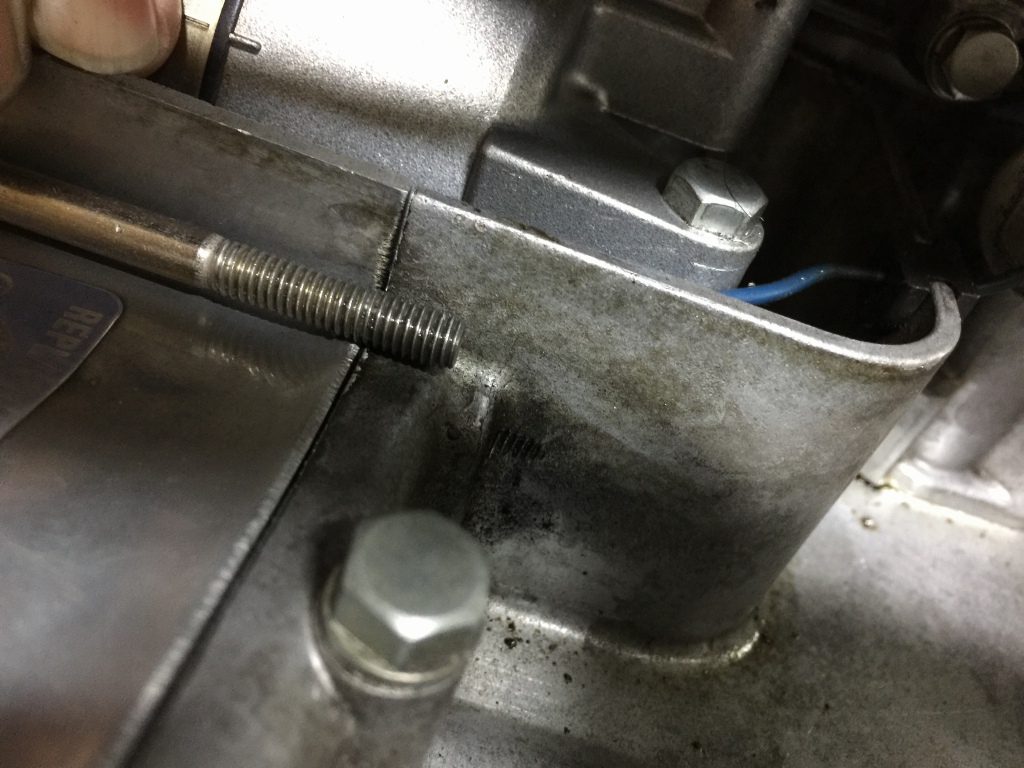

スプロケカバーのボルトは純正より5ミリ短いものが付いていました。



社外のボルトセットの中には、短いボルトがセットされているようなのでご注意を。

短いとケースのネジ山への掛かりが浅くなり、最悪ケースの雌ネジを痛めてしまいます。

正しく125ミリのボルトを使用してください。

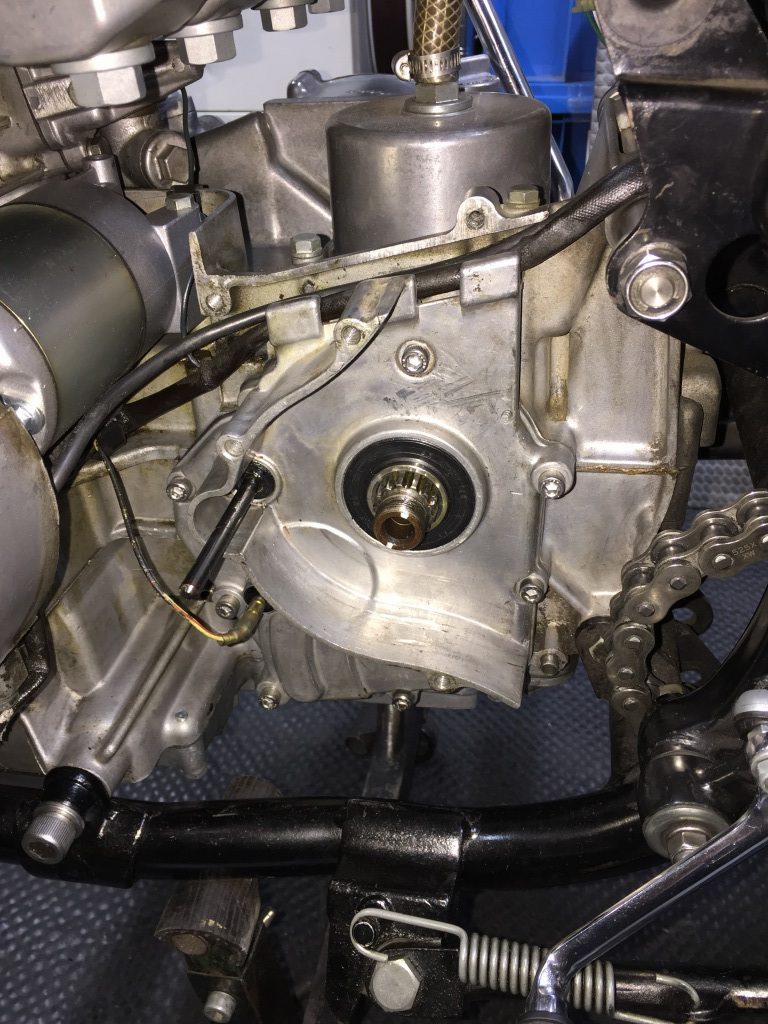

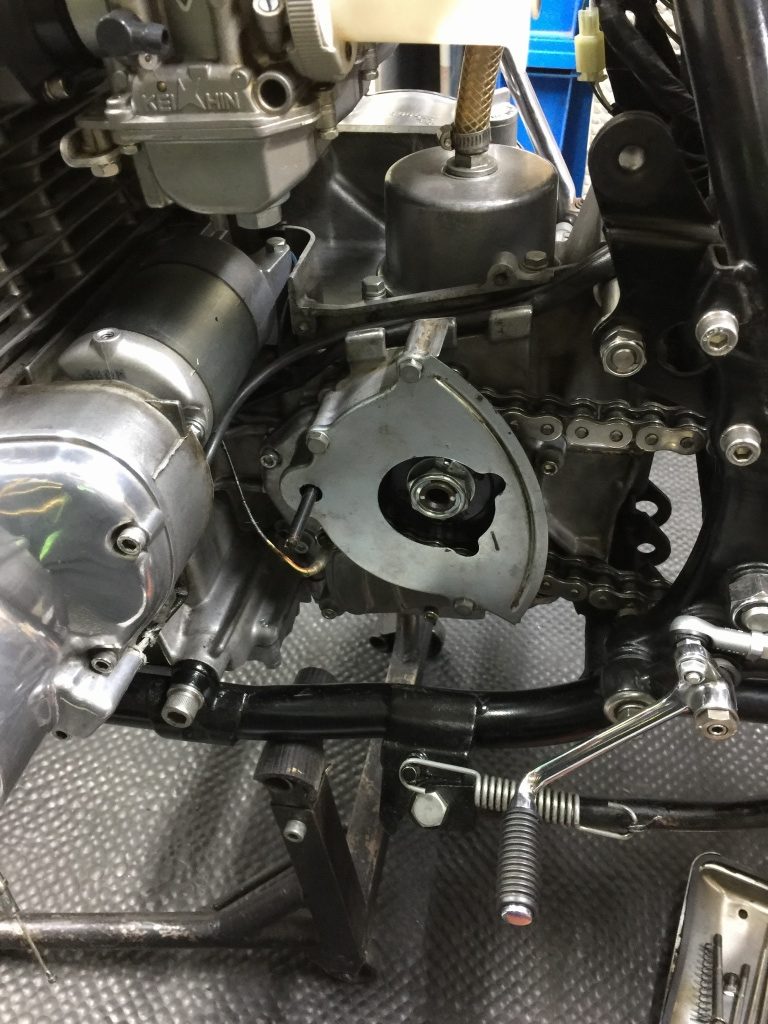

スプロケカバーを外します。中心に少し干渉キズがあります。



スプロケナットか何か干渉していたようです。組む時に要チェックですね。



現在のナットにはキズが無いようなので、過去に干渉したのでしょうか。



スプロケットとチェーンを外します。



エンジンを下ろすので、腰上を車載で分解してしまいます。

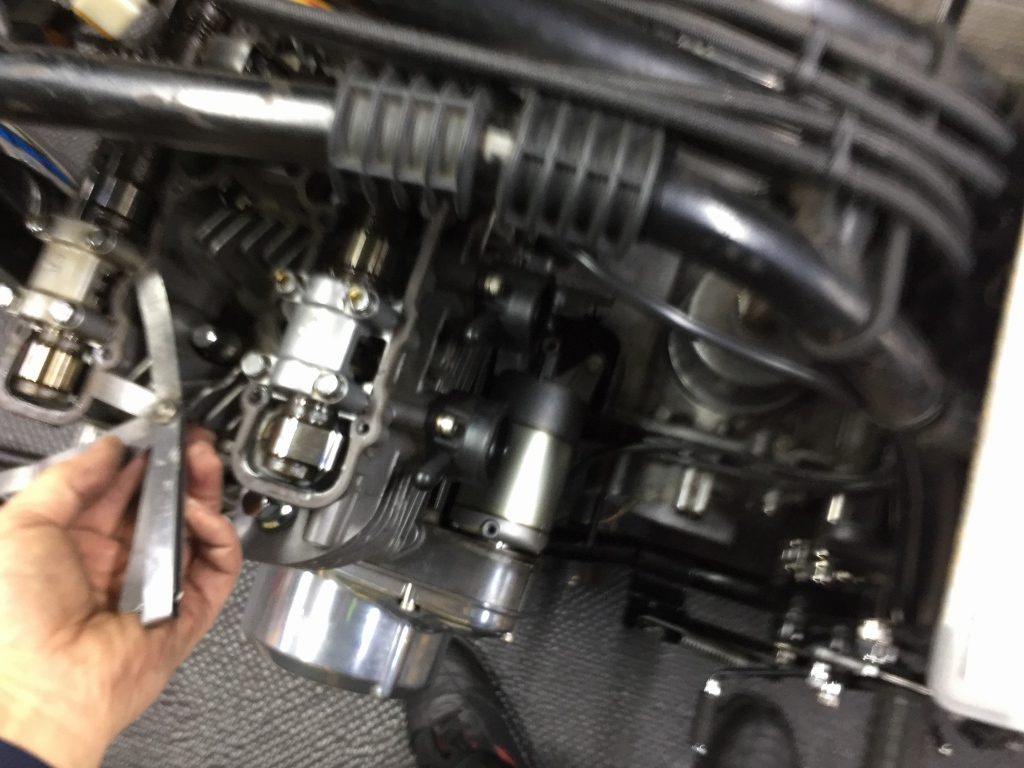

先ずはバルブクリアランスを測定。規定値からかなりズレているところもあるようです。

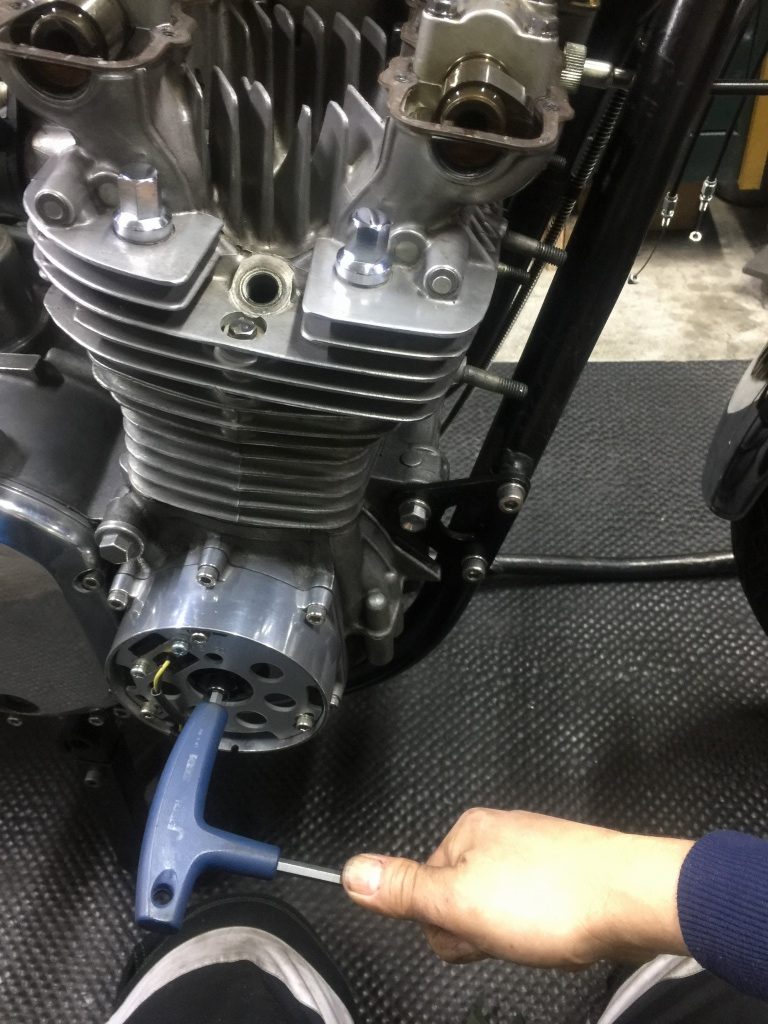

レンチで正転逆転とクランキングすると、カムチェーンにたるみがあるのがわかります。

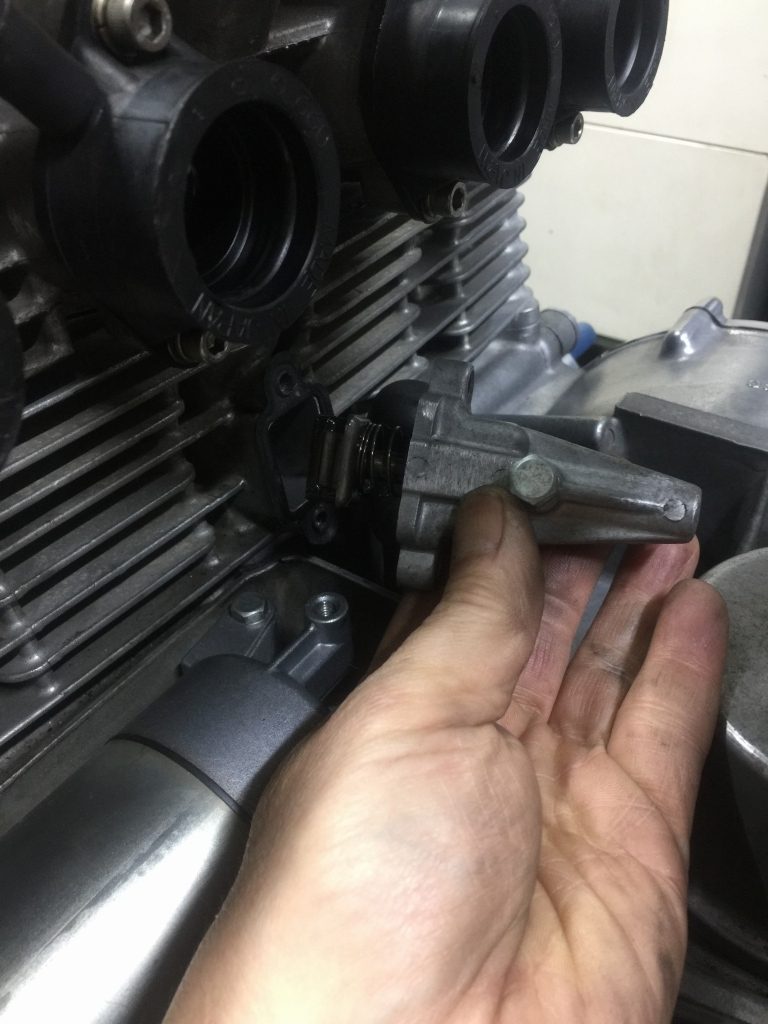

テンショナーを張り直すとたるみが無くなったので、純正のマニュアルテンショナーの調整がされていなかったようです。

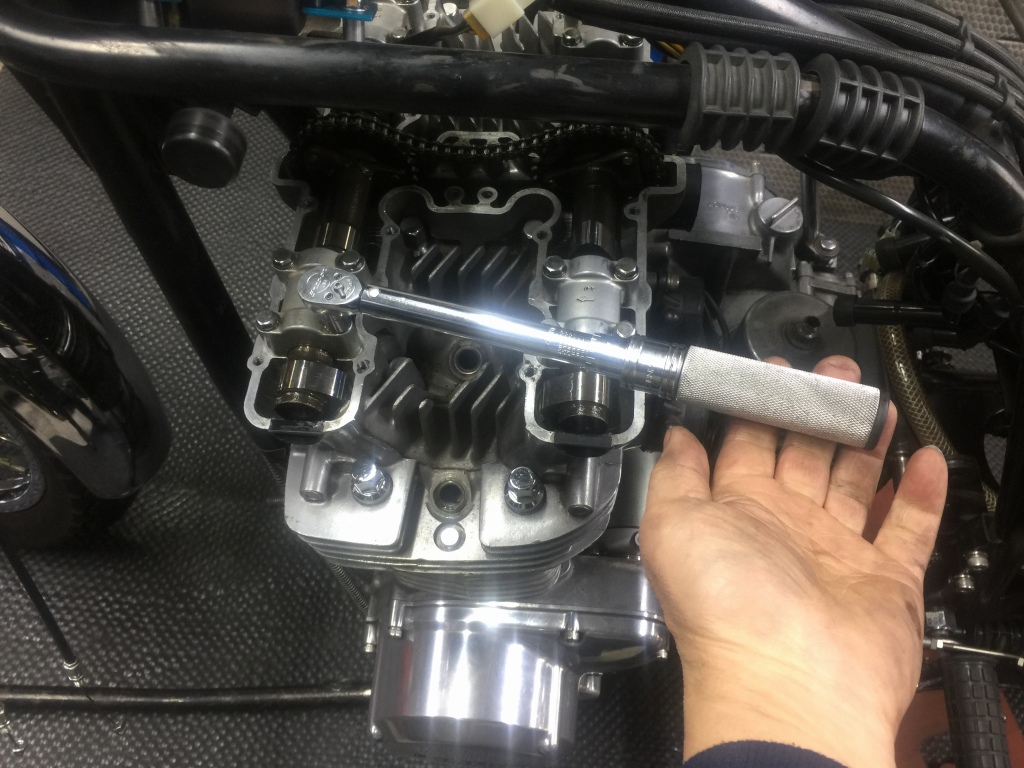

カムを外す前にトルクチェックします。問題無いようです。

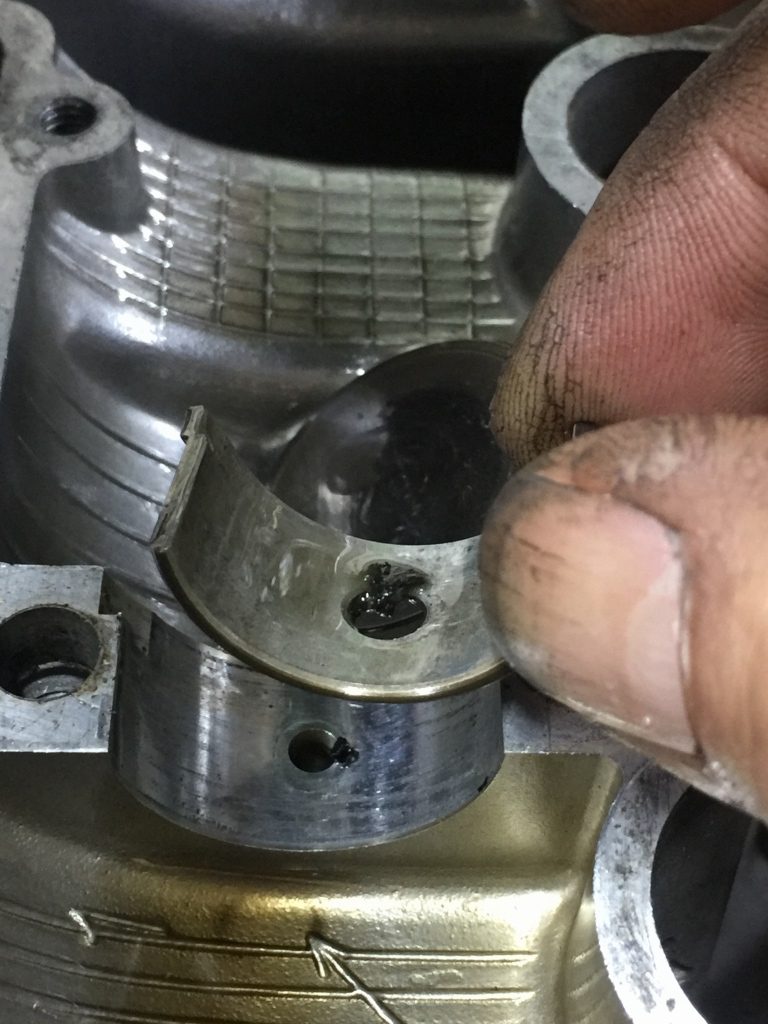

カムを外します。カムメタルのオイル通路に異物がありますね。



油穴から上がってきたであろう異物はこちら。なにやら繊維くずが固まったもののようです。

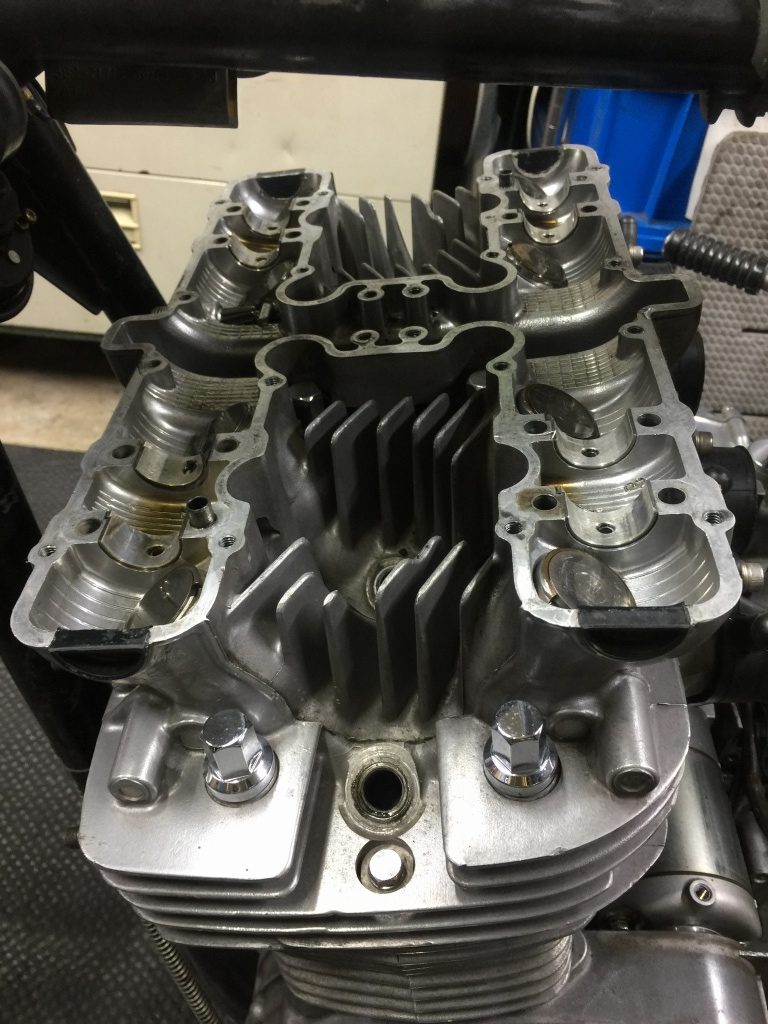

カムプラグはモリワキのように裏表逆組になっています。



1ヶ所は内側にズレてしまっています。

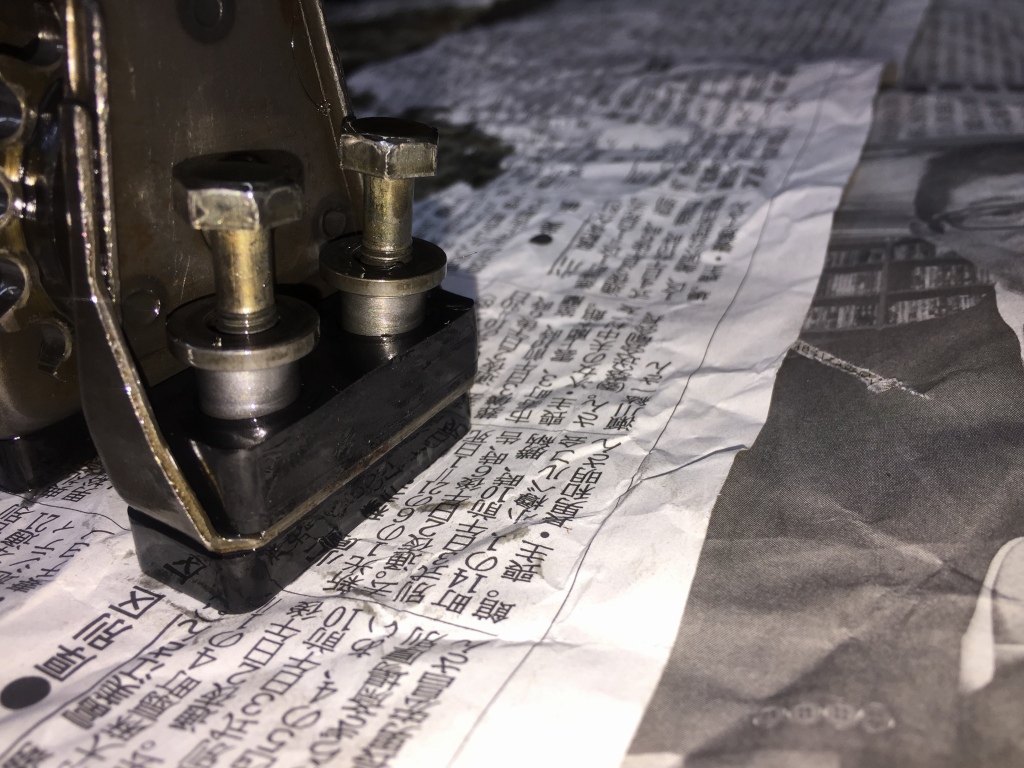

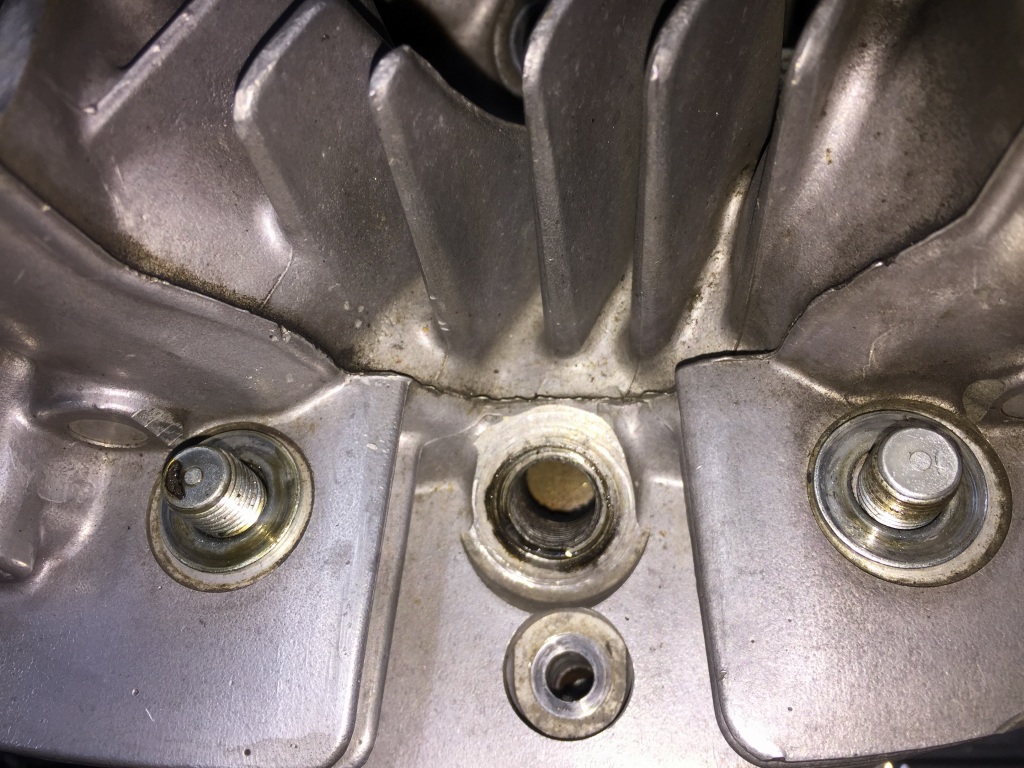

ヘッドナットを取ると、ワッシャーの位置が間違っています。



外側の4ヶ所はオイル通路を兼ねているので、ここが銅色のワッシャーを使うところです。

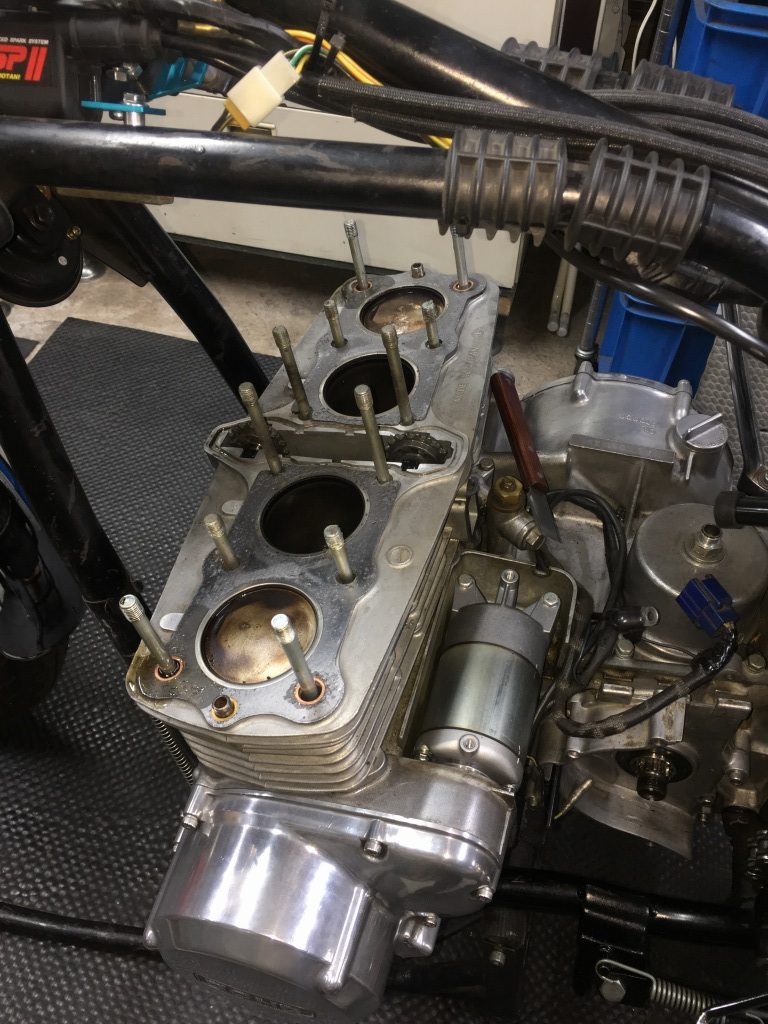

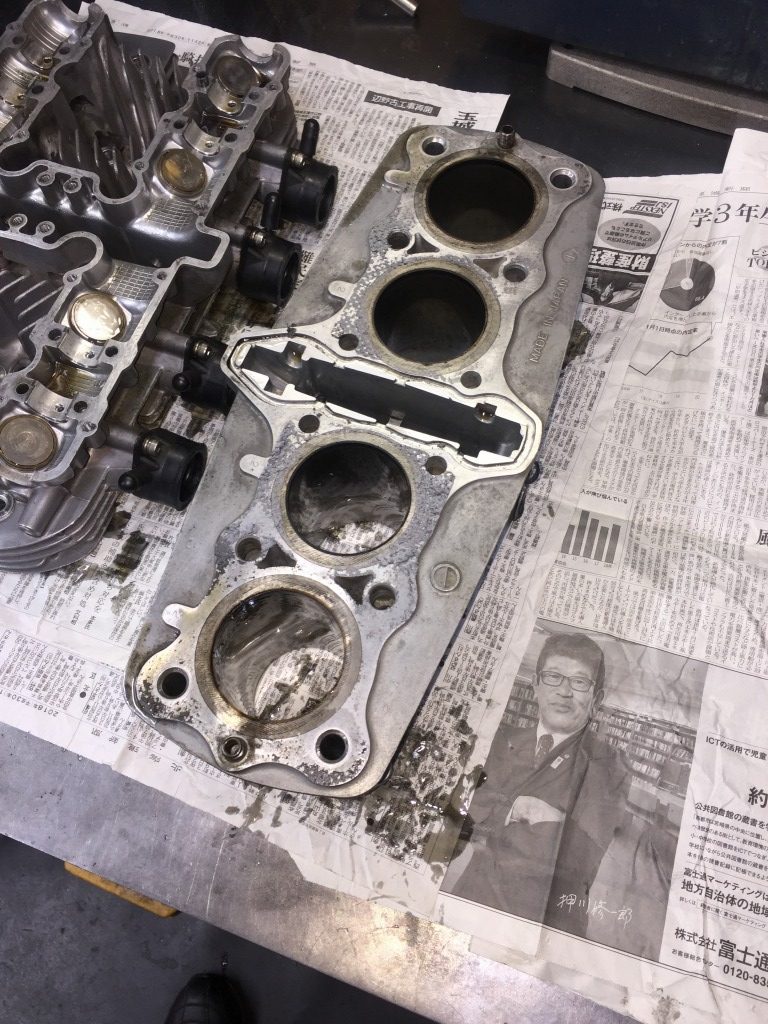

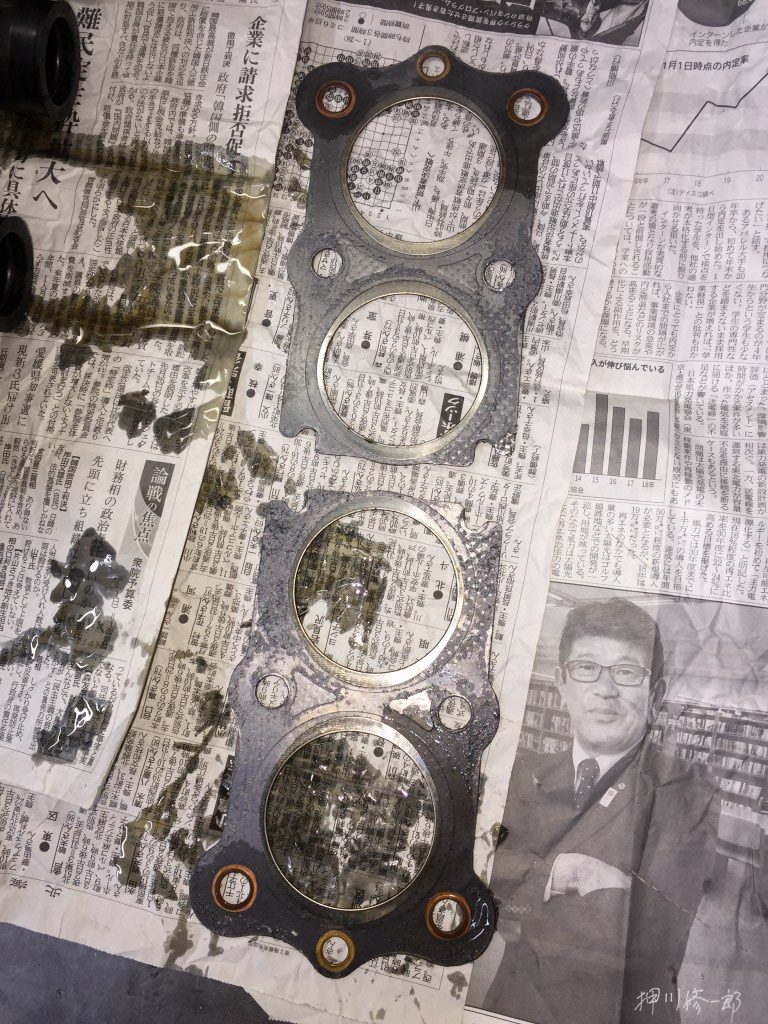

ヘッドを外します。ヘッドガスケットの裏表が逆ですね。

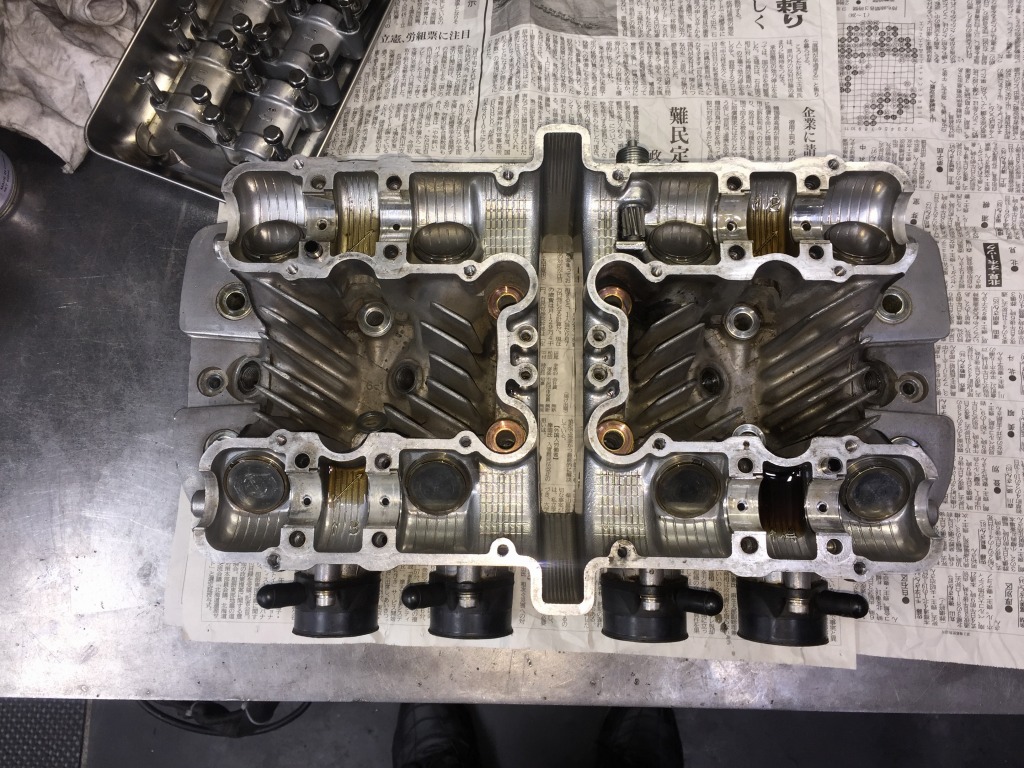

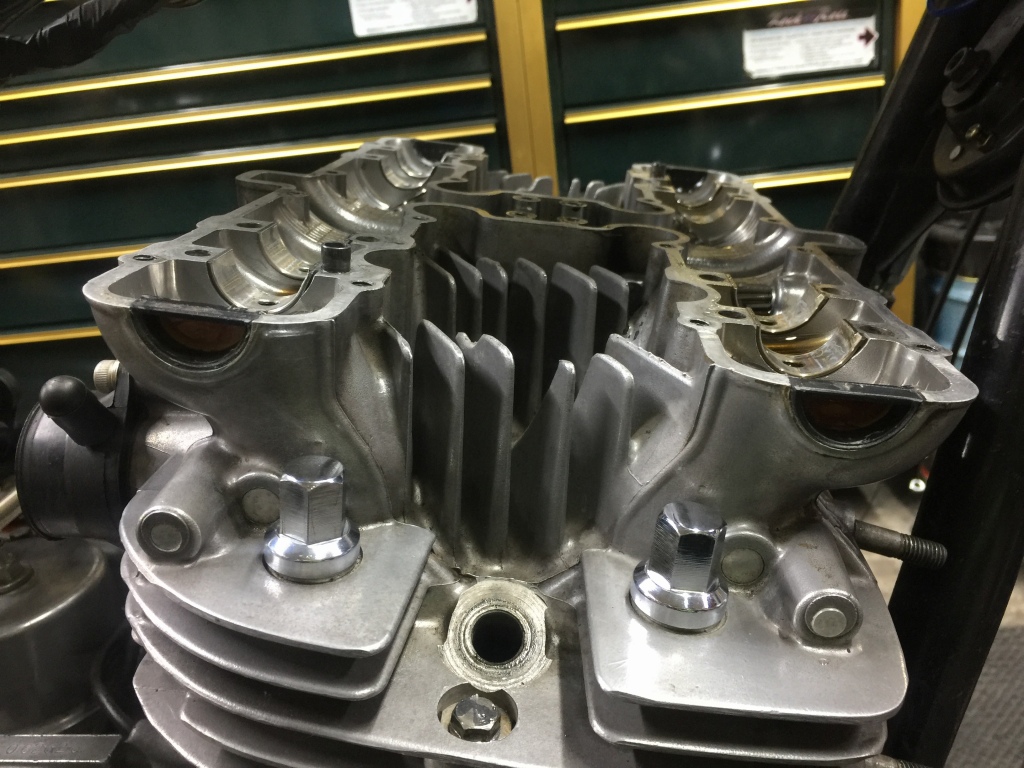

ヘッド自体は特に問題無さそうです。



燃焼室側もこんな感じ。オーバーホール後約3000キロとのこと。

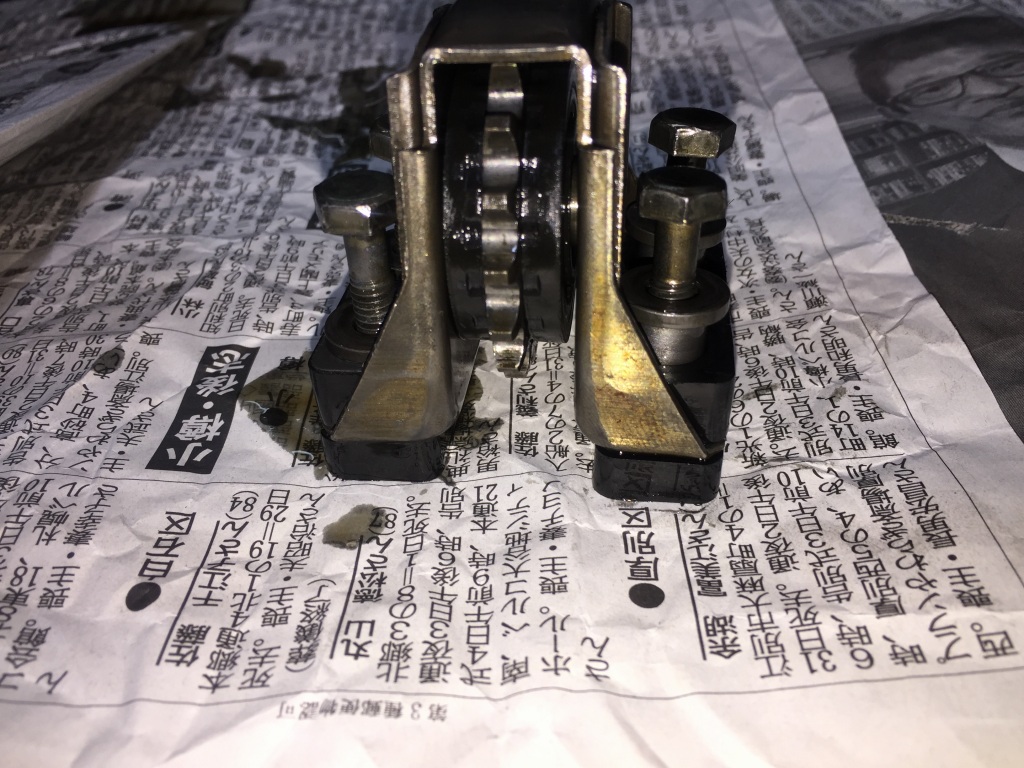

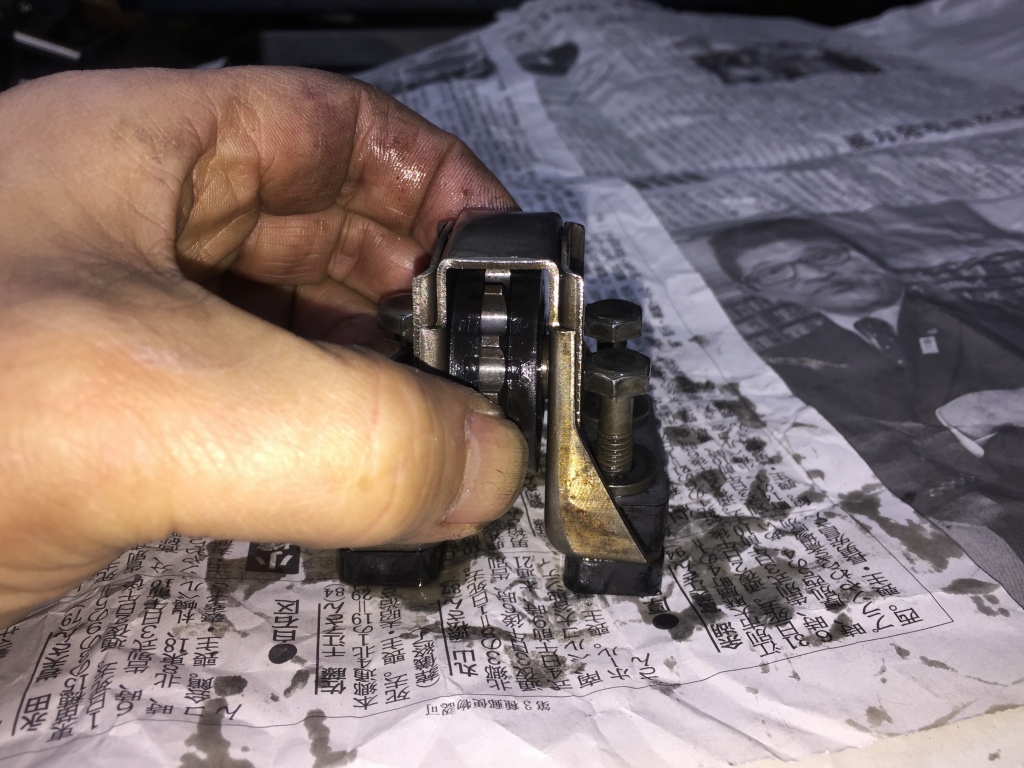

トップアイドラーはダンパーが1ヶ所裏表逆です。



こちらは正しい方。



こちらの上側が上下逆です。

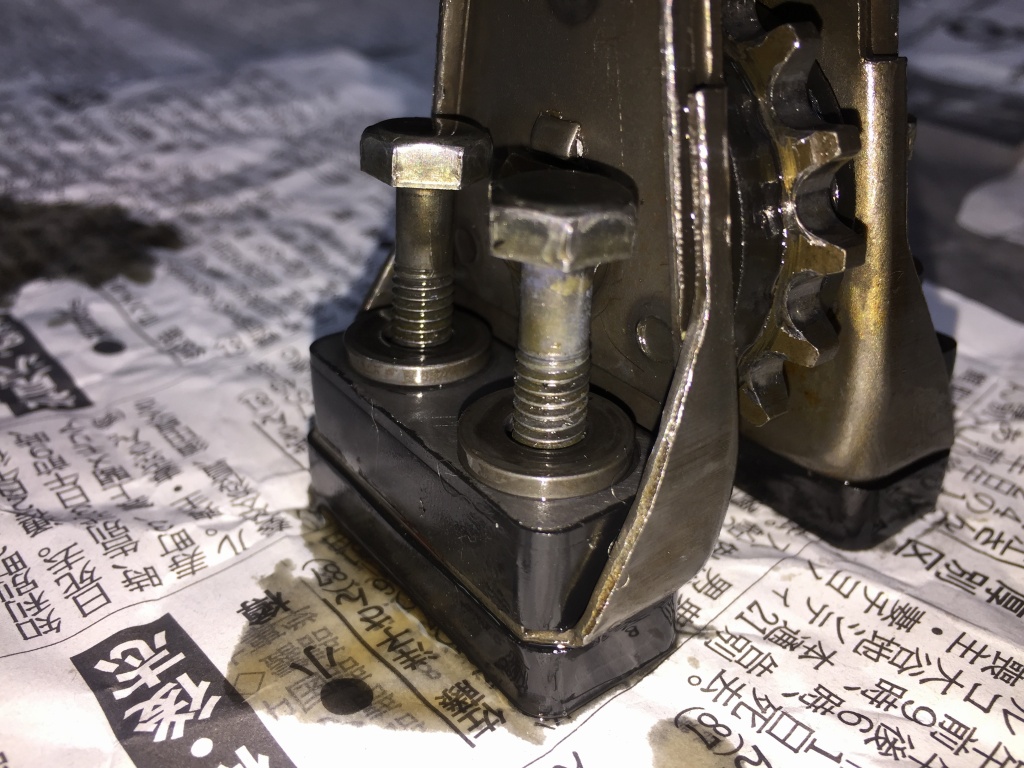

ダンパーは片側に鉄板が一体化していますが、それが上下外側にくるのが正解です。



アイドラーはグラグラします。ダンパー部分がヘタっているようなので交換します。



ヘッドガスケット純正のようですが、ボアのグロメット部分が円形に見える方をシリンダー側にします。これは上下逆組。



正しくはグロメットが楕円のこちらをヘッド側にします。

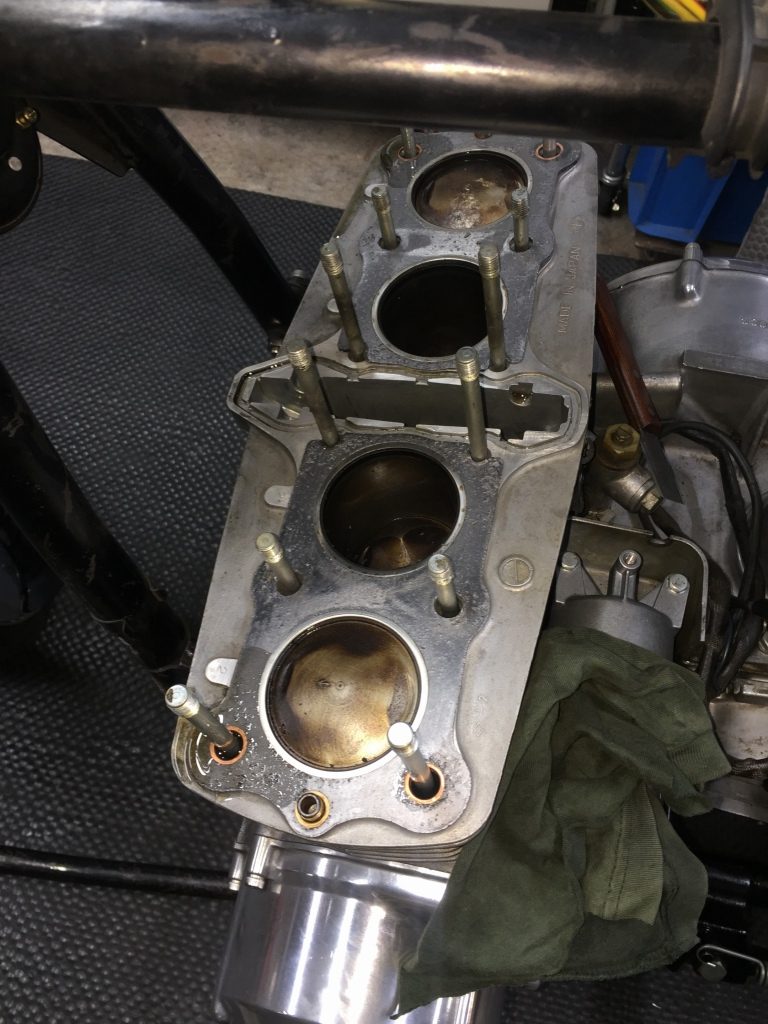

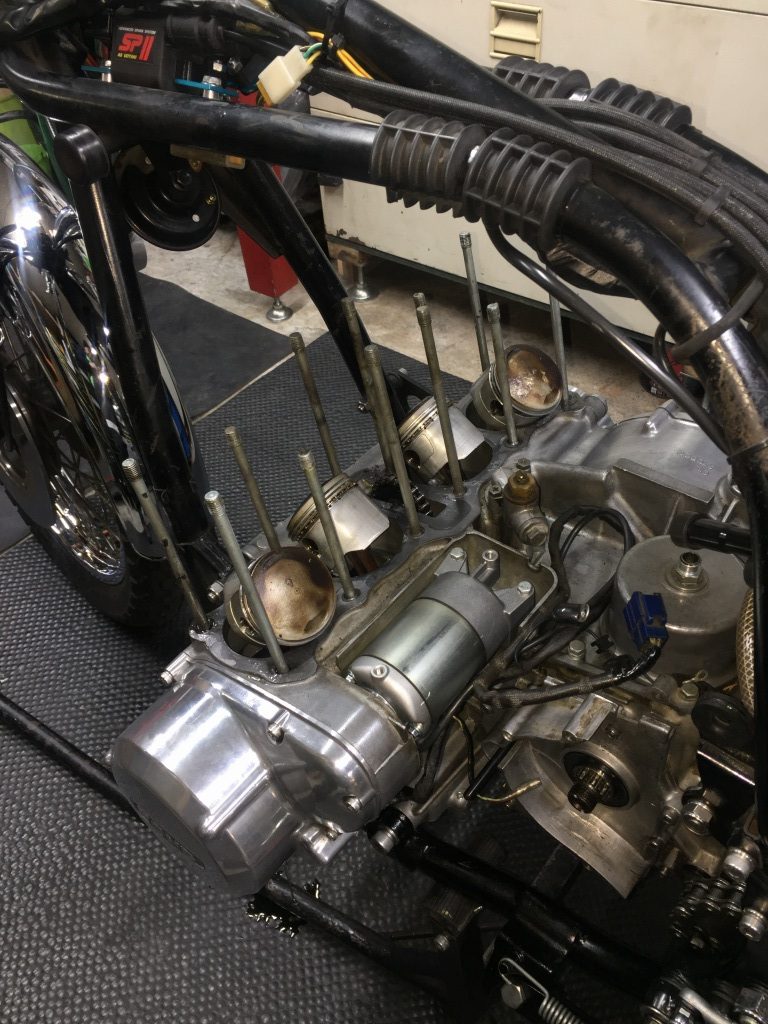

シリンダーを外します。



ピストンは純正ノーマルボアです。

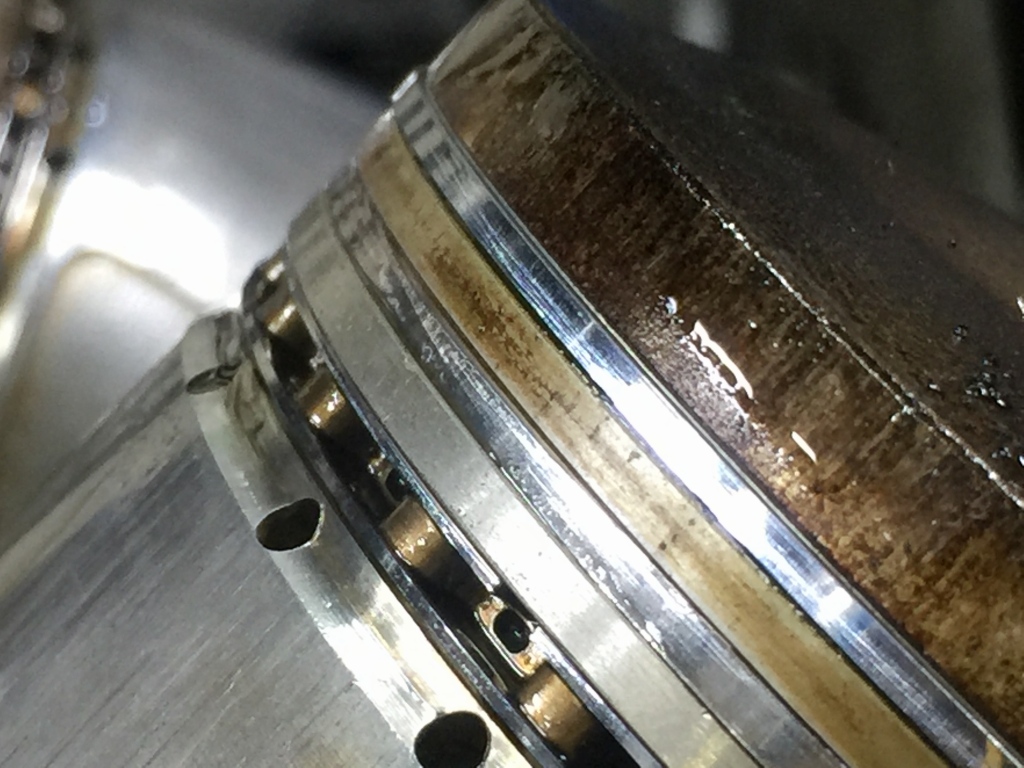

ピストンリングは摩耗してベタ当たりになっています。これも交換しましょう。

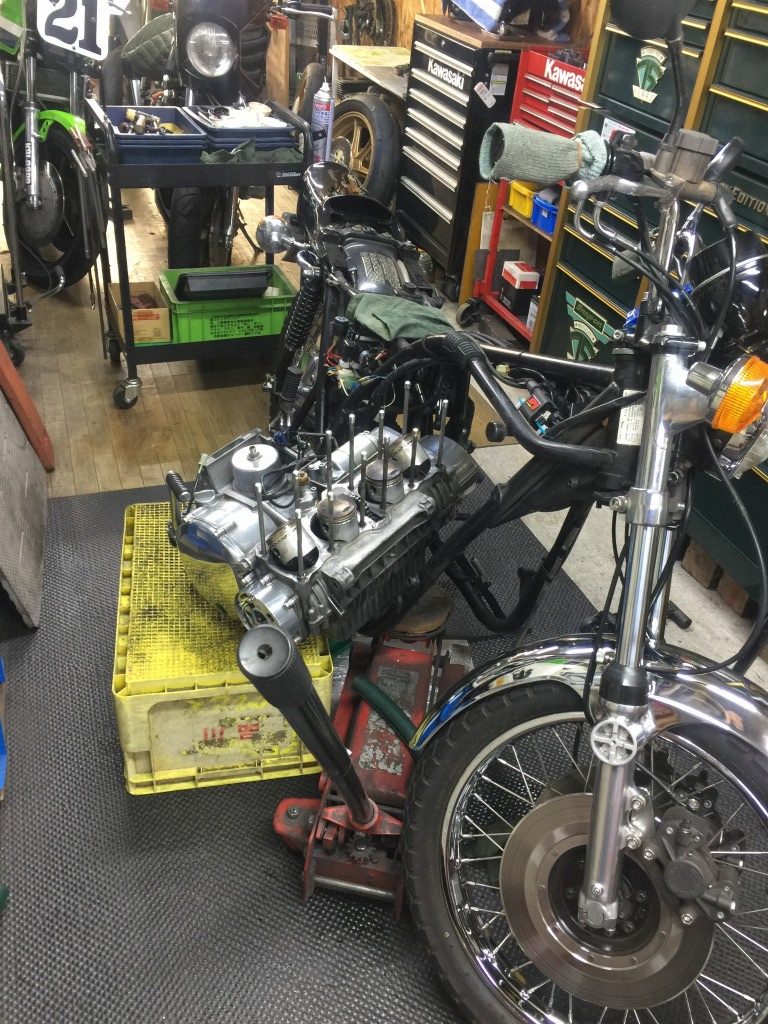

軽くなったところでエンジンを下ろします。

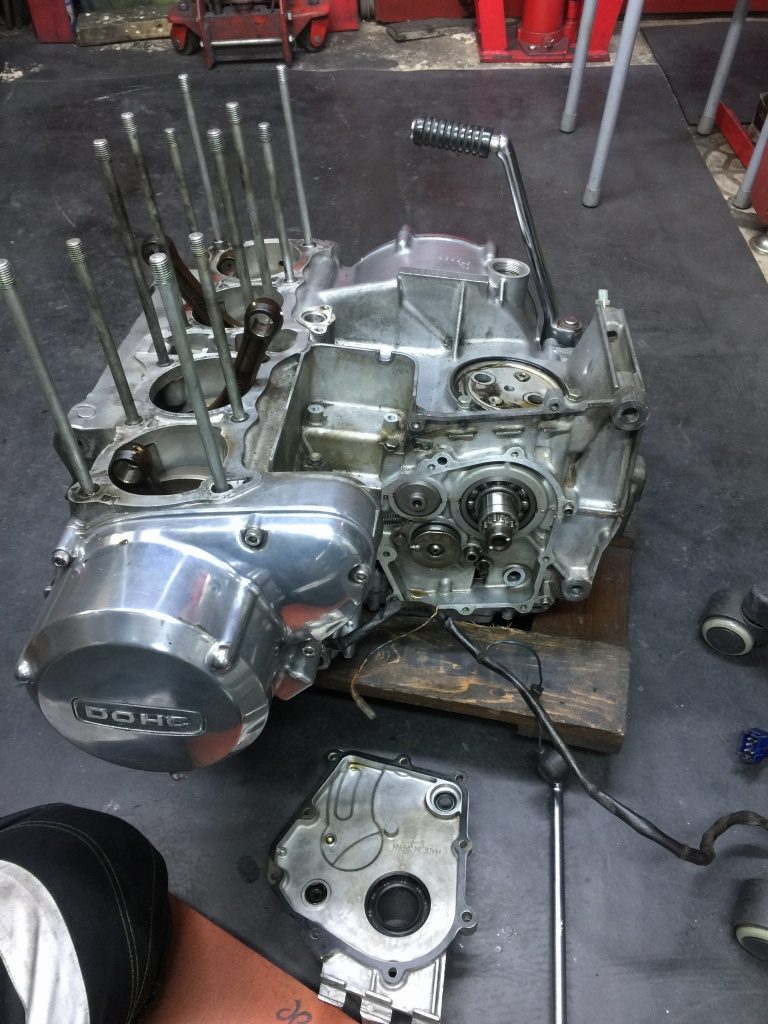

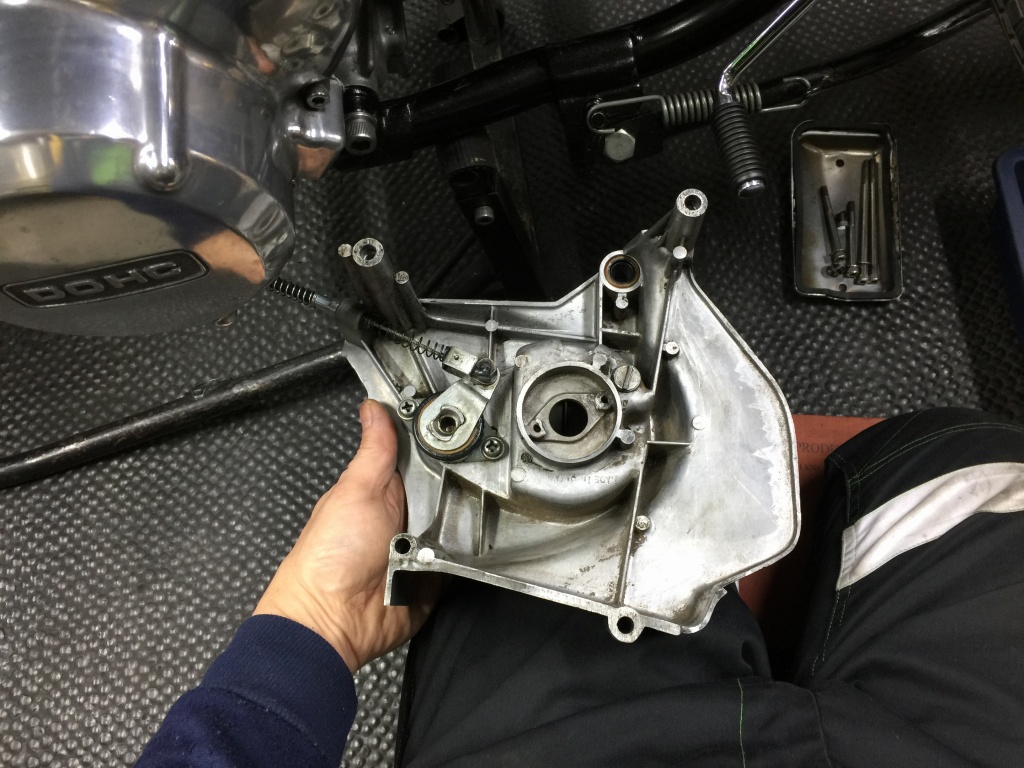

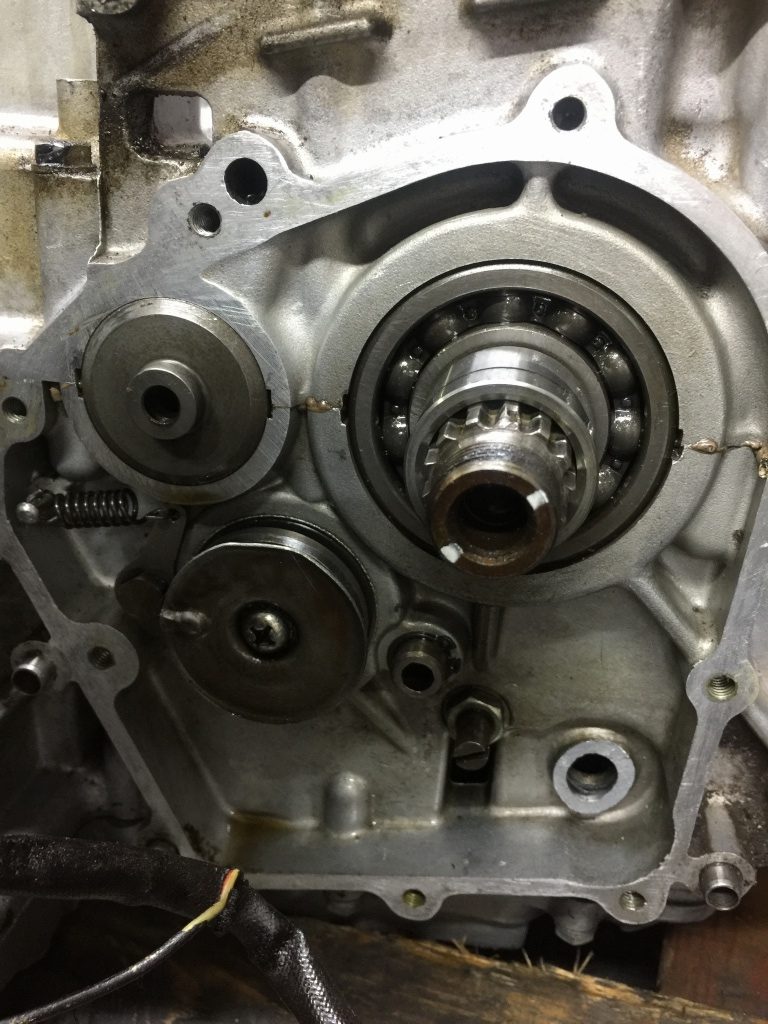

ミッションカバーを外し、問題の破損個所が見えてきました。



オーナーさん自ら整備中、シフトのチェックをしている時に根元を折ってしまったそうです。今回はこれが原因でクランクケース交換のご依頼となったわけです。



エンジンカバー類を外し、上下反転します。

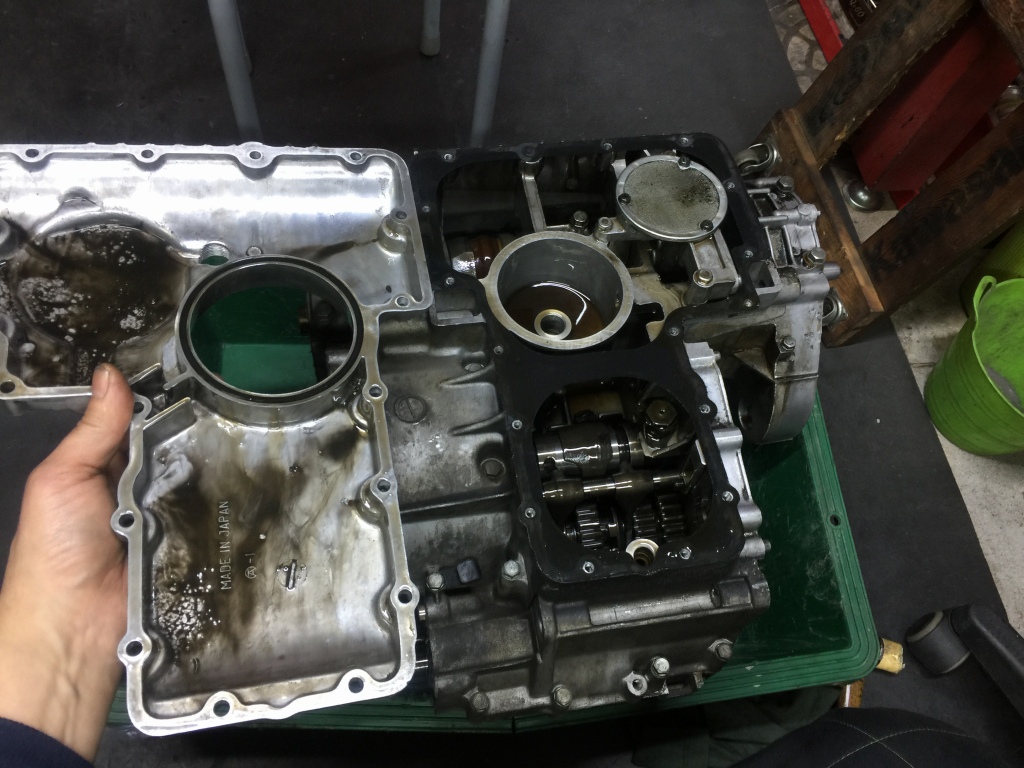

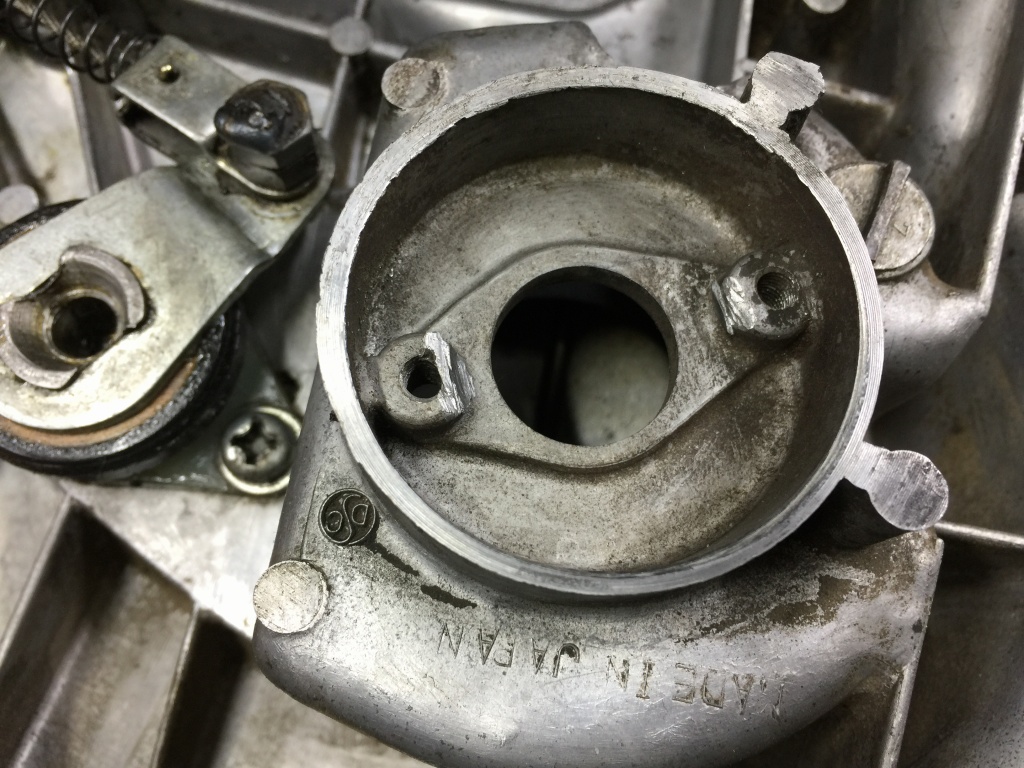

オイルパンを外します。オイルストレーナーにはこちらも繊維クズが付いています。

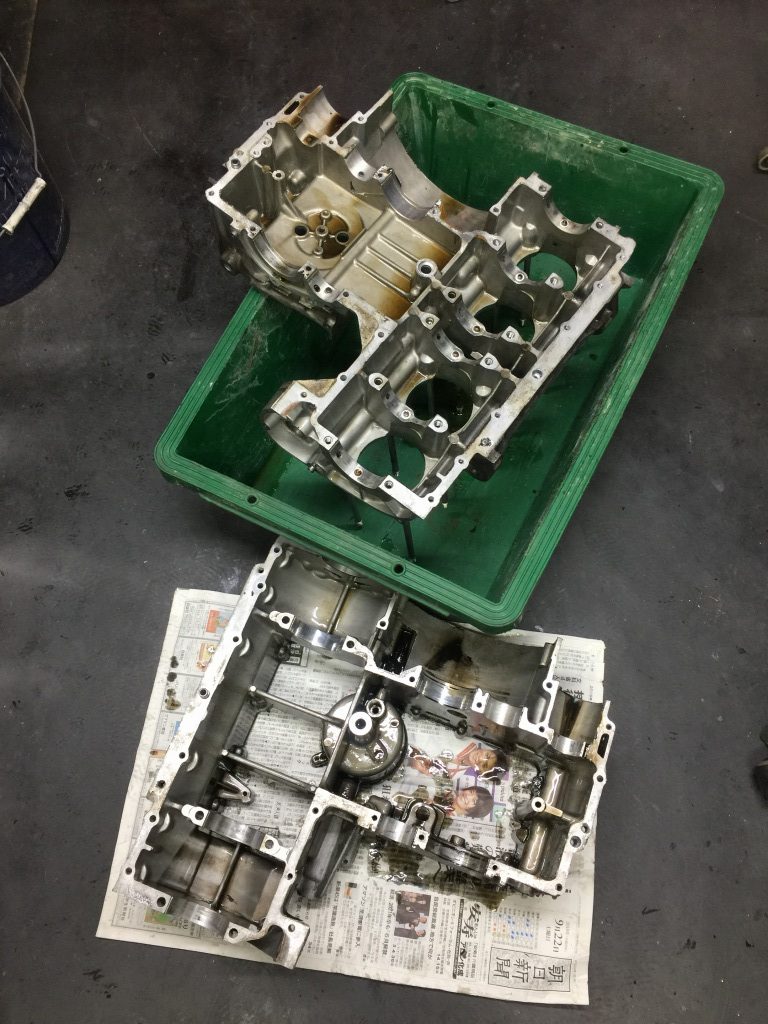

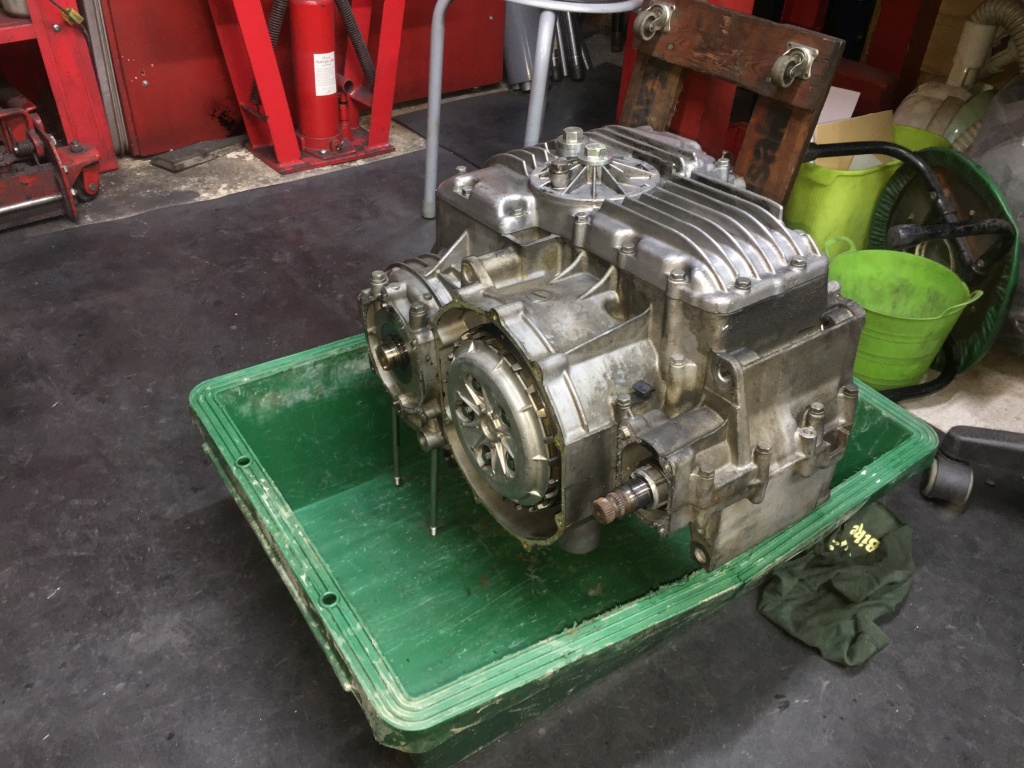

クランクケースを分解して中身を全て取り出します。

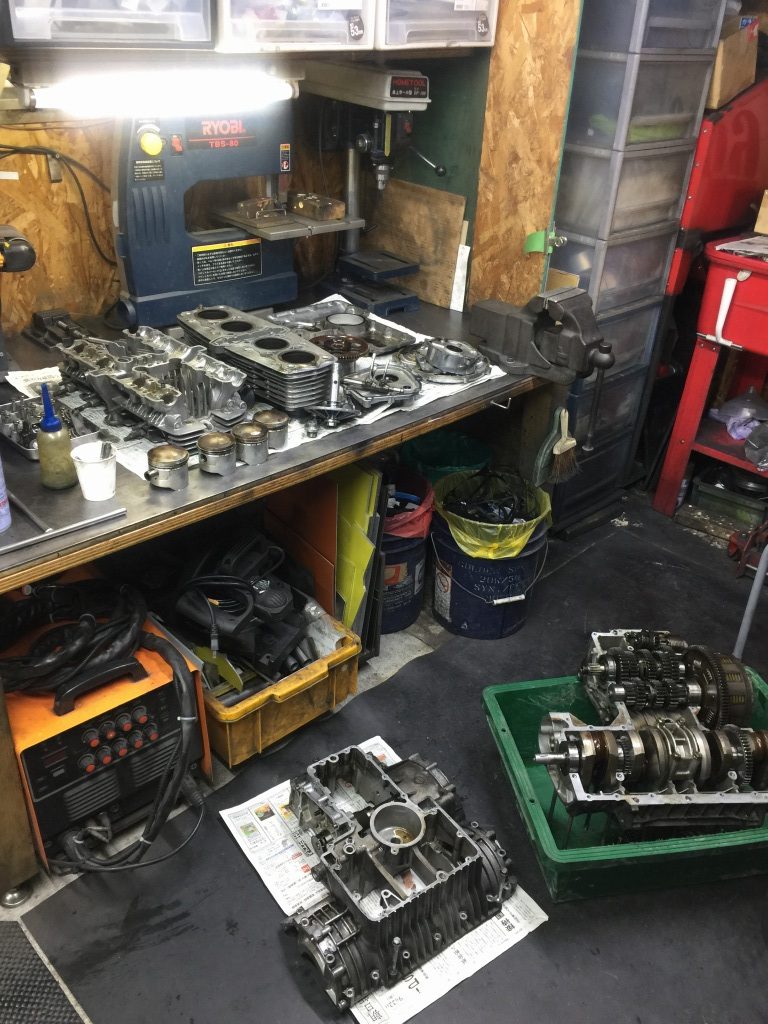

外せるものは全て外し、こちらのケースは終了となりました。



交換用のケースは只今ウエットブラストなどを施工して準備中です。
