デモ車Z1R1 スピードメーター取出し取り付け



現車合わせで製作したZ1R用ウインカーステーです。



取り付けはカウルステーと共締めです。

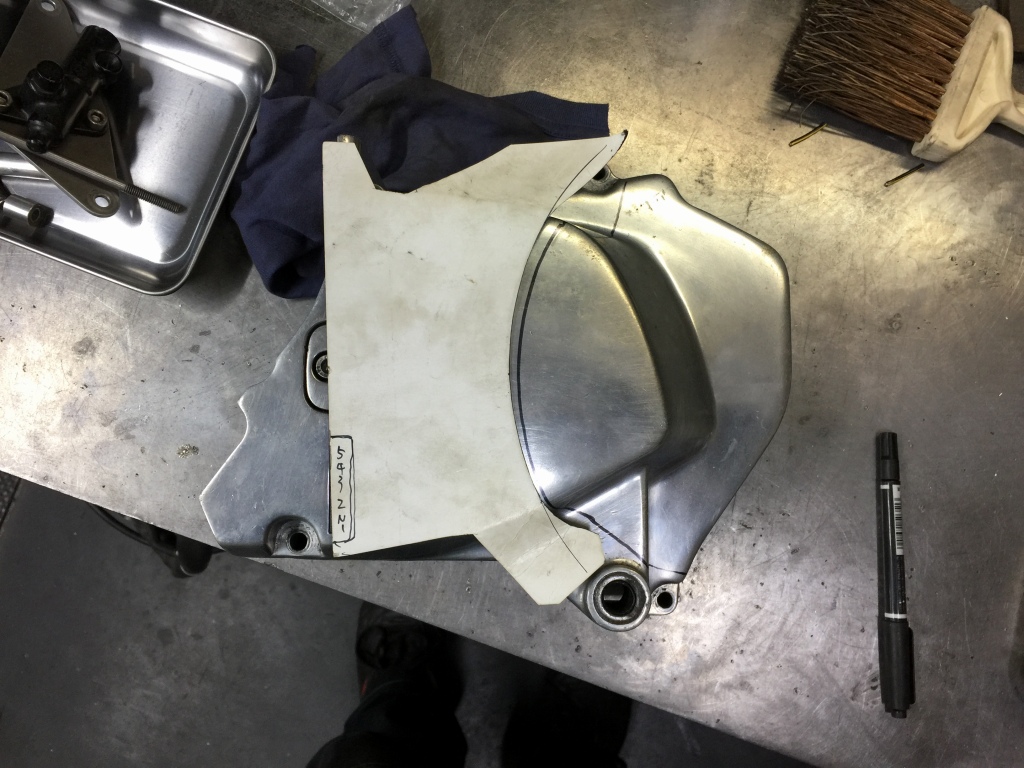

スプロケカバーは、Mk2のカワサキワークス車と同じカットにします。先ずは型紙を使ってマーキングします。

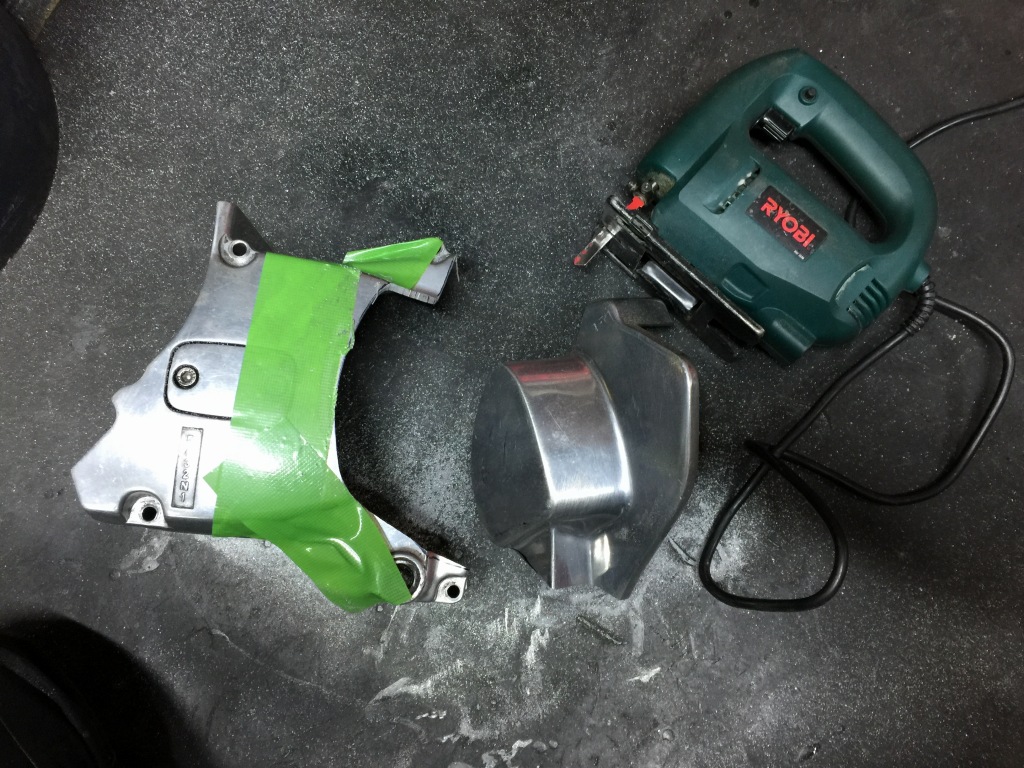

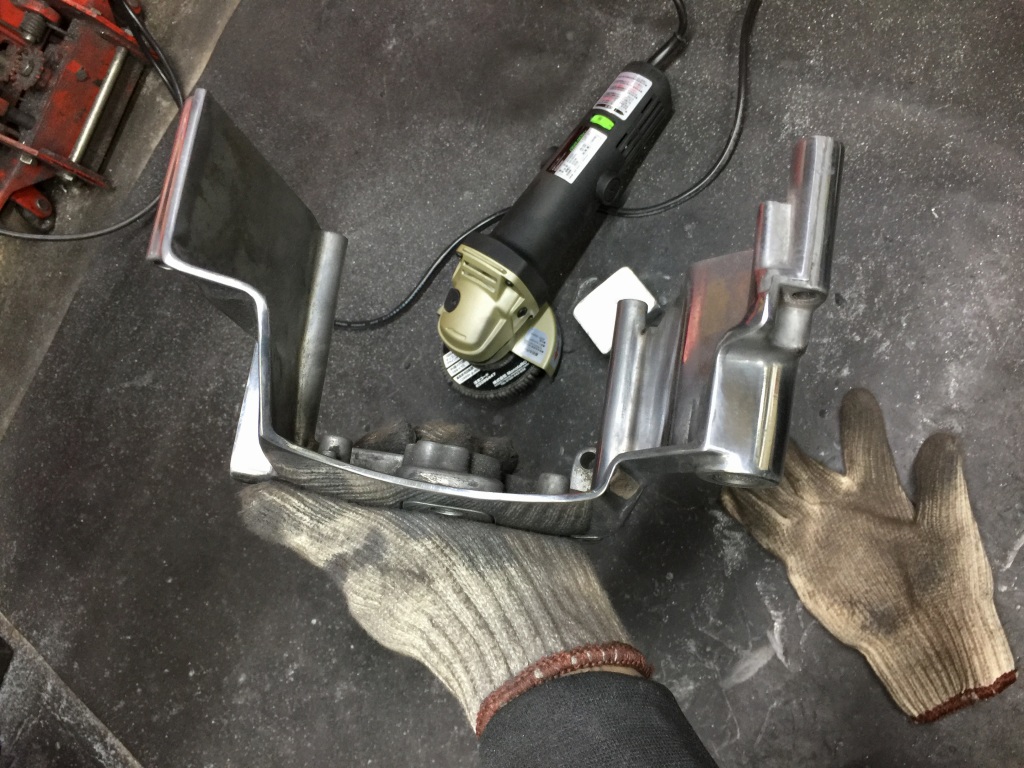

線に沿ってジグソーでカットします。

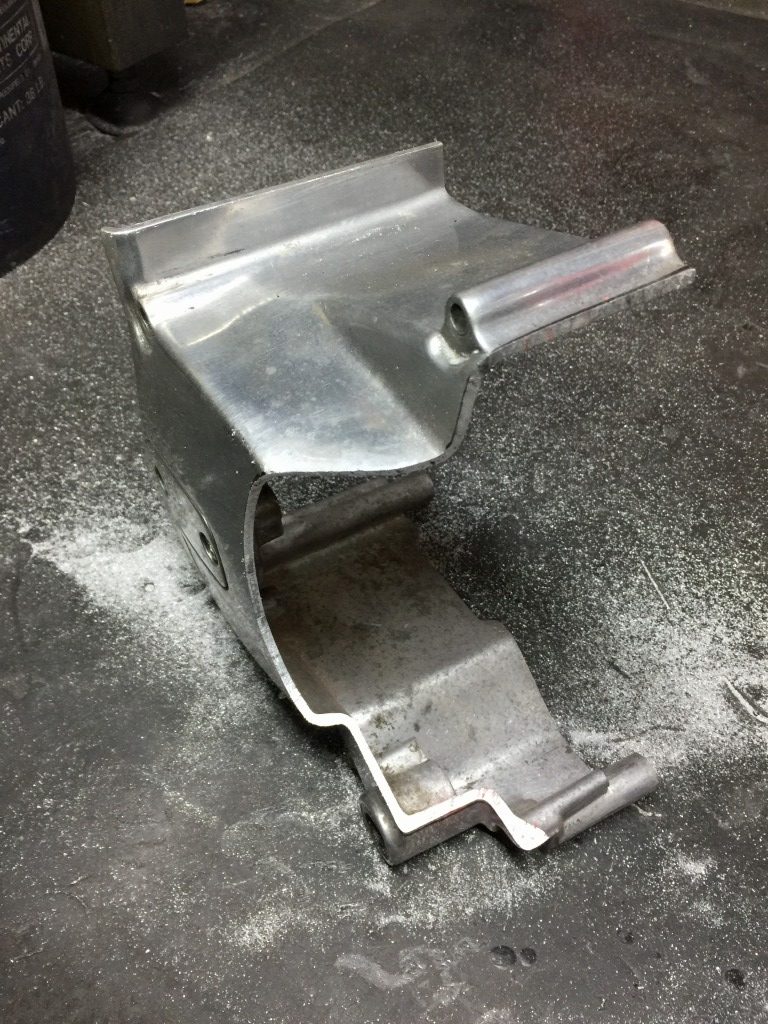

カットした断面はこんな感じ。

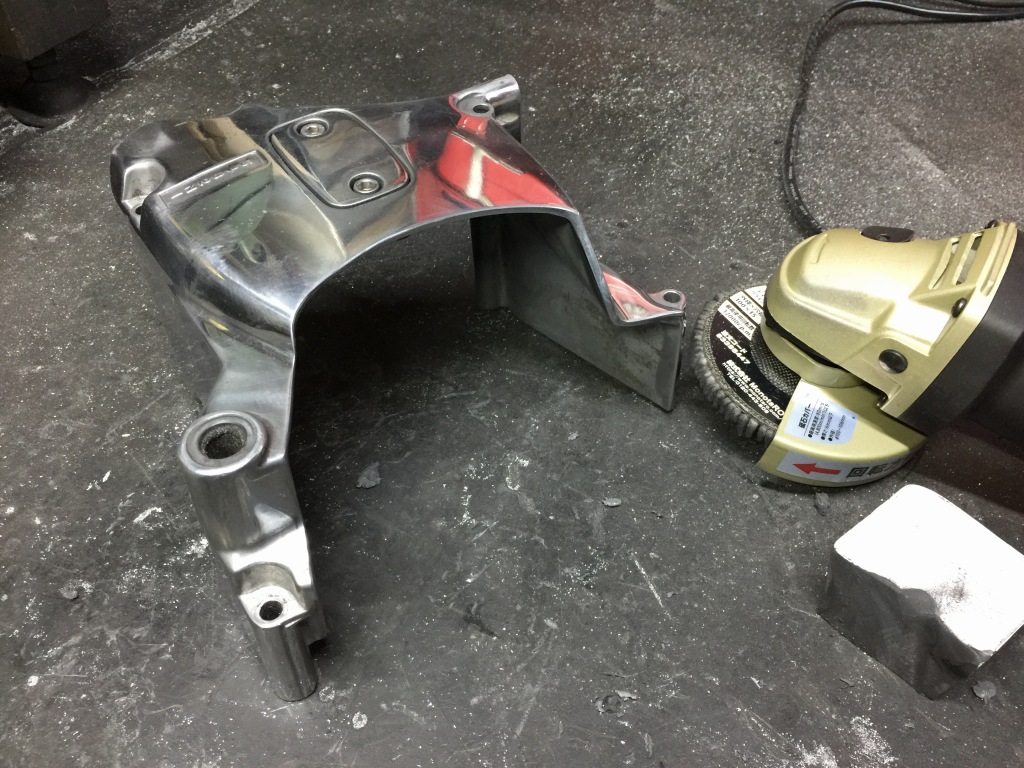

断面を面取りして研磨します。ついでに表面も。



断面も研磨すると、カットした感が無くなるのでお勧めです。

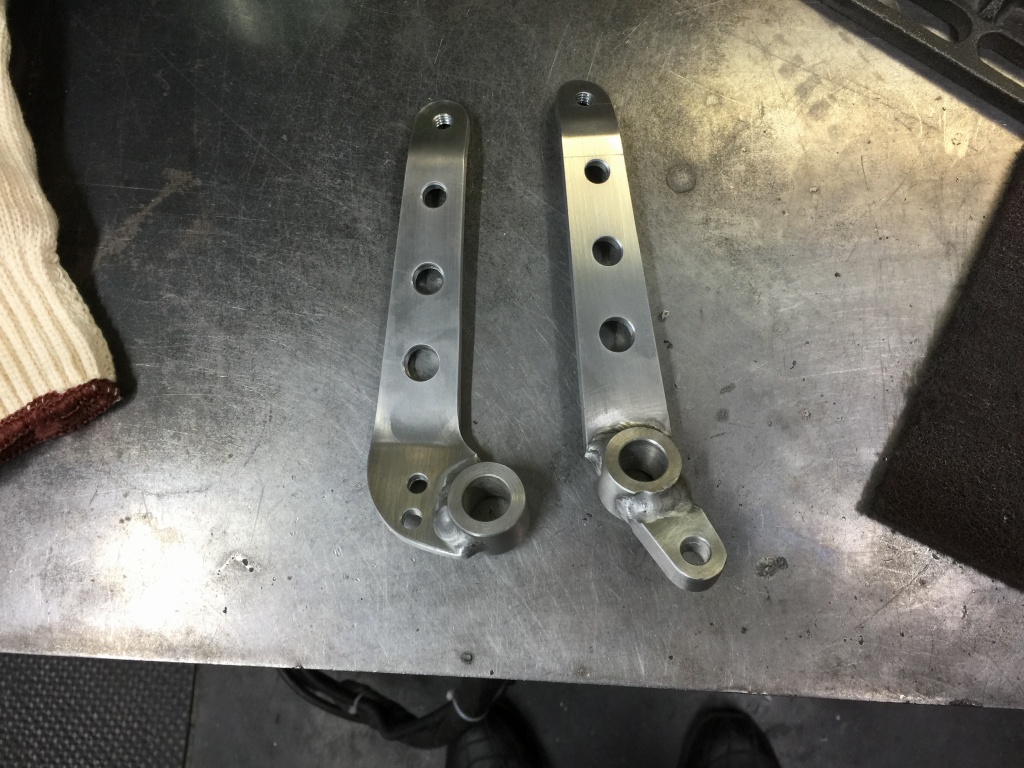

ペダルはアルミ板で製作し、溶接で組み立ててこんな感じです。チェンジペダルは正逆共用。

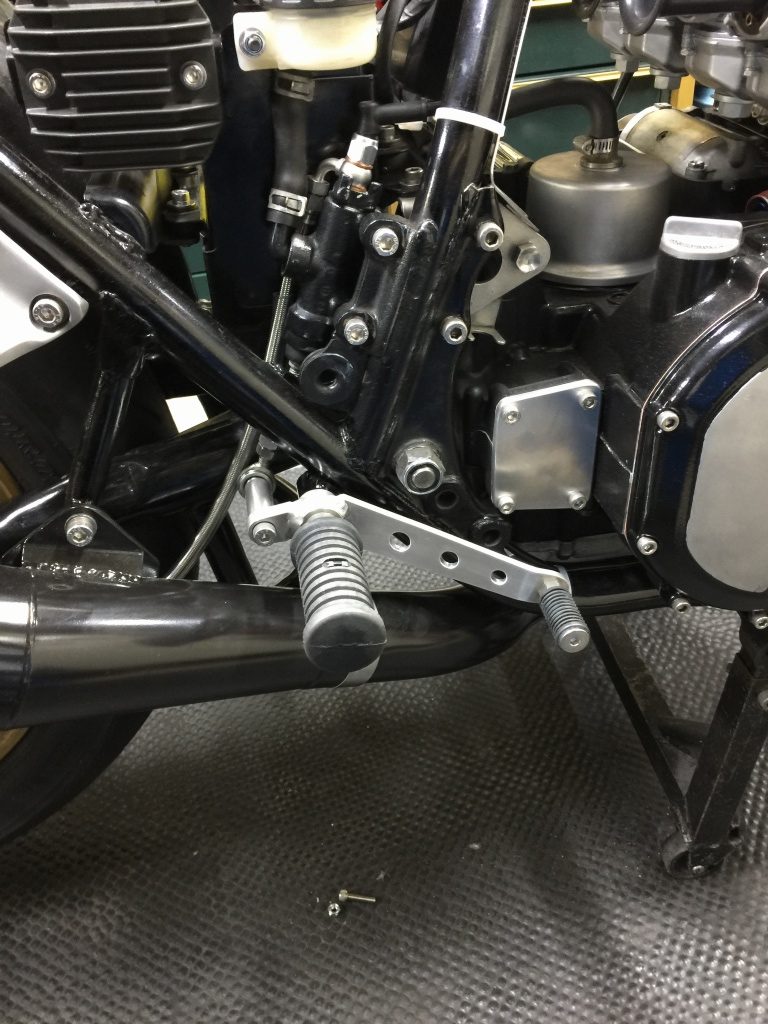

ブレーキペダルを取り付けるとこんな感じ。

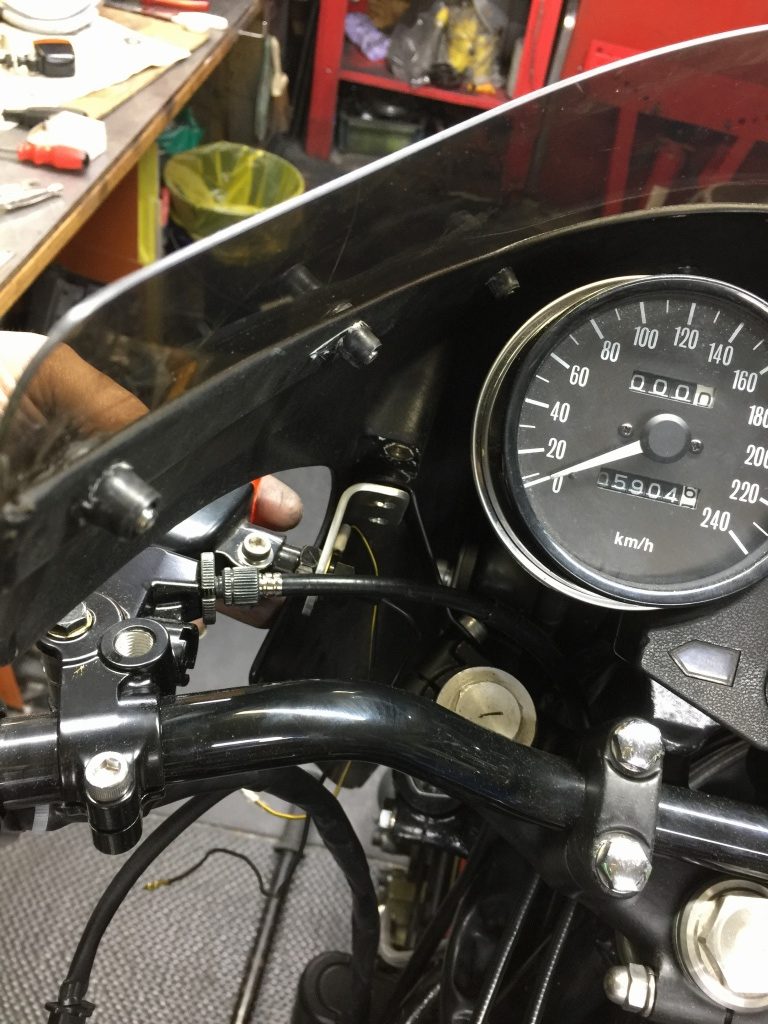

スピードメーターは、アウトプットシャフト駆動に変更します。

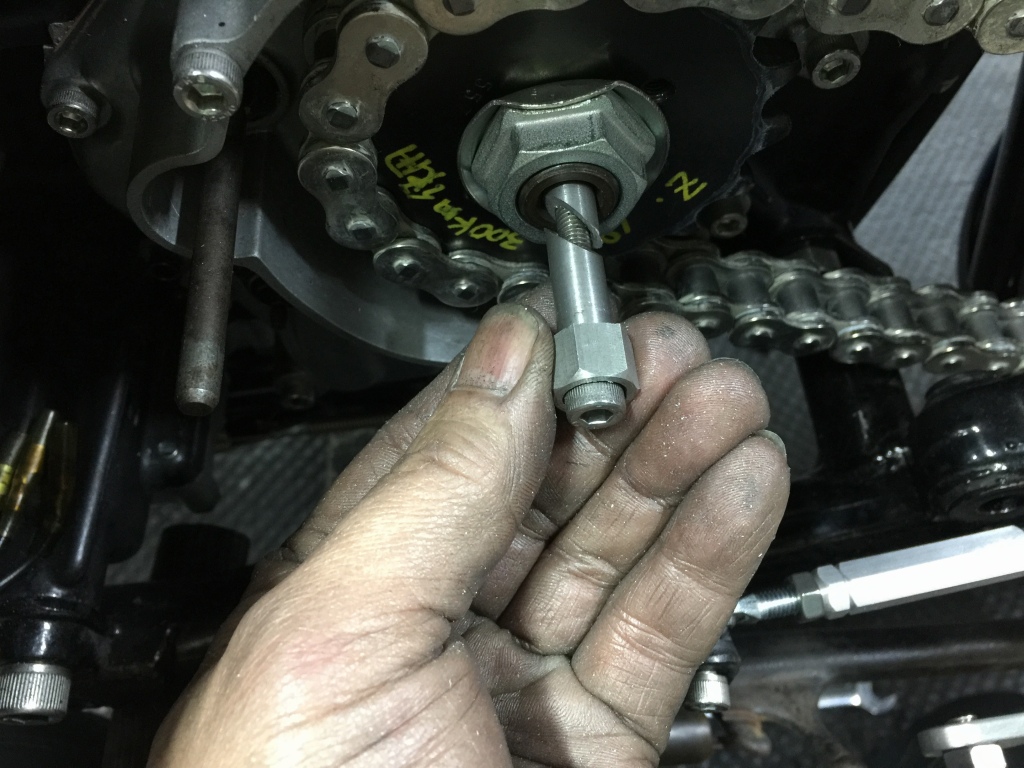

駆動用の回転子を製作し、シャフトの中空部分にセットします。



斜め割りを入れたシャフトで固定。自転車のステムやシートなどの固定と同じですね。

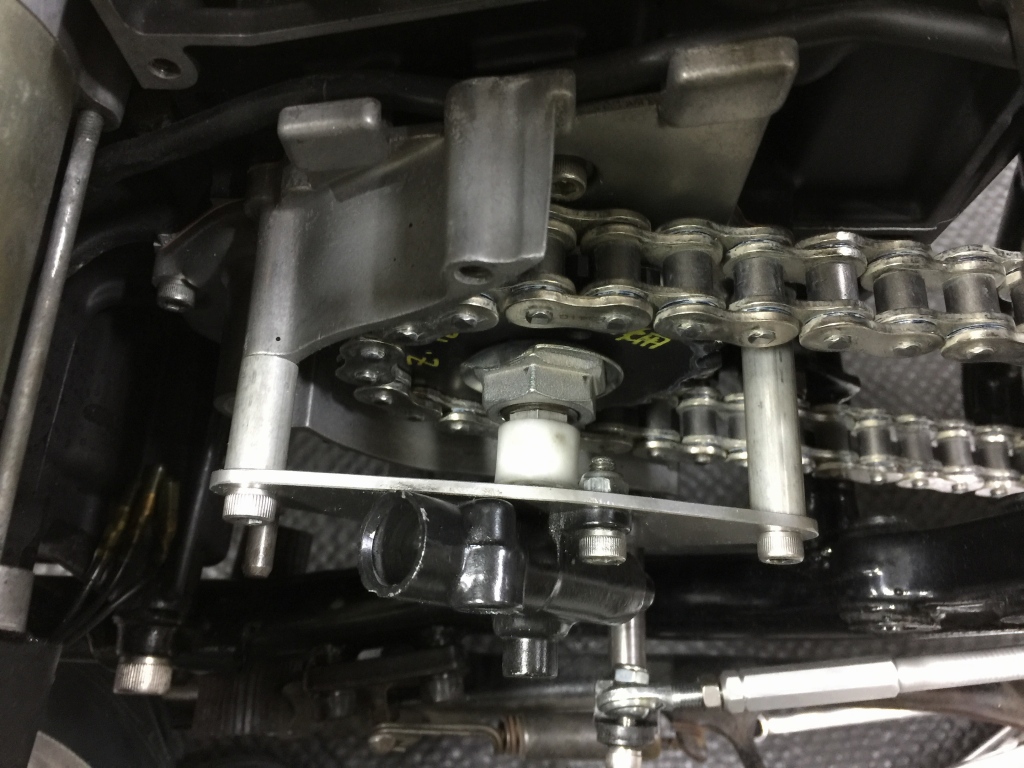

ホンダ製の純正ギヤボックスをセットします。

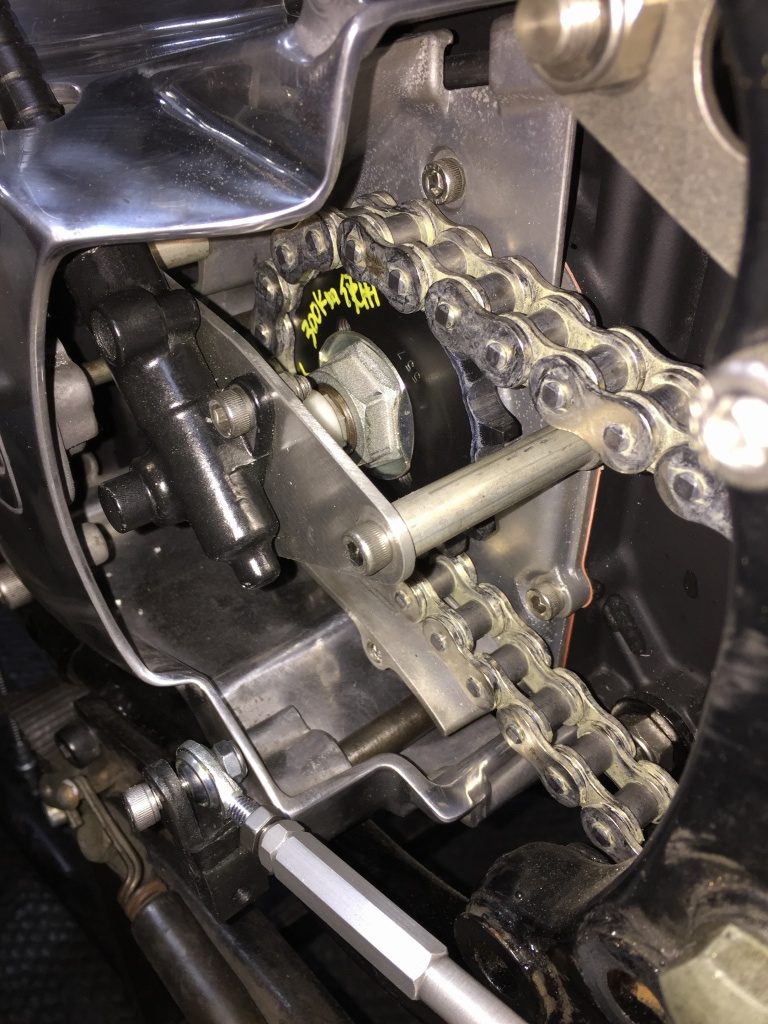

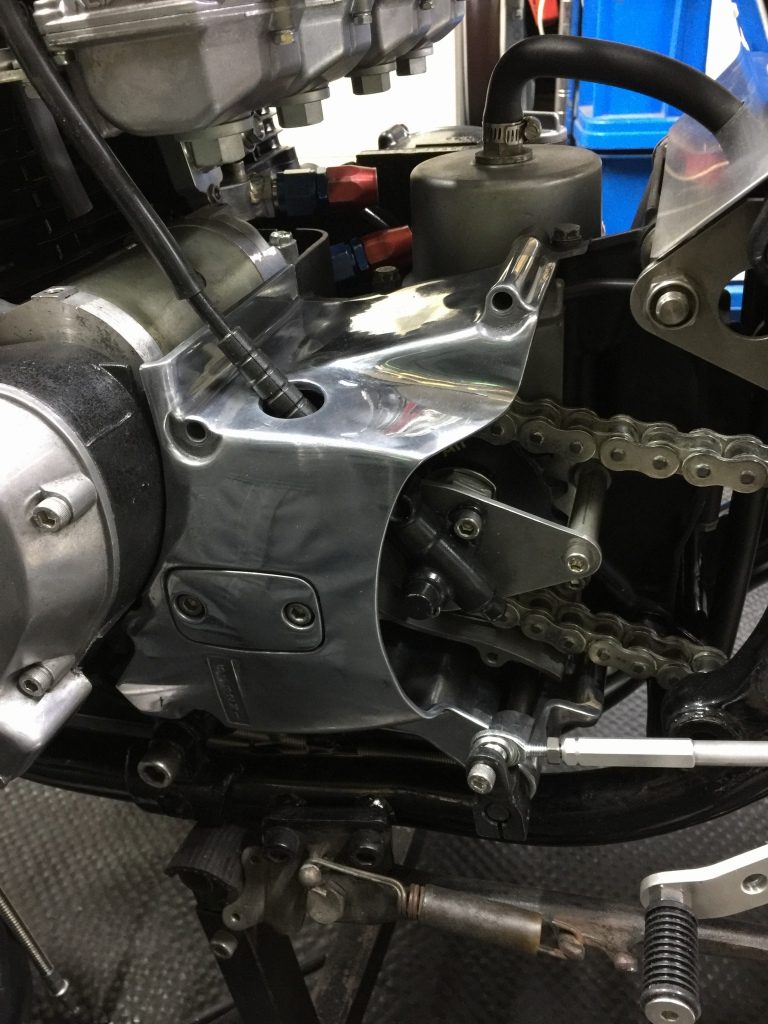

スプロケカバーをセットするとこんな感じです。ケーブルもホンダ純正です。



ギヤボックスはスプロケカバーに干渉しないので、カットしなくてもOKです。

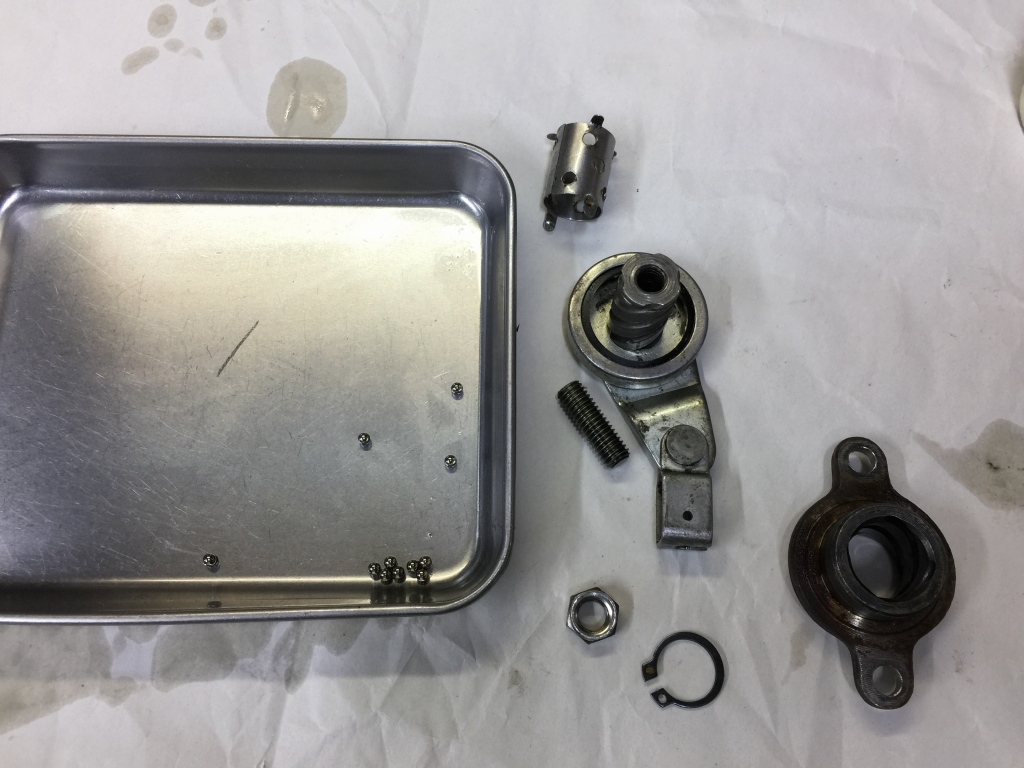

クラッチレリーズは状態がいいので、オーバーホールして継続使用します。



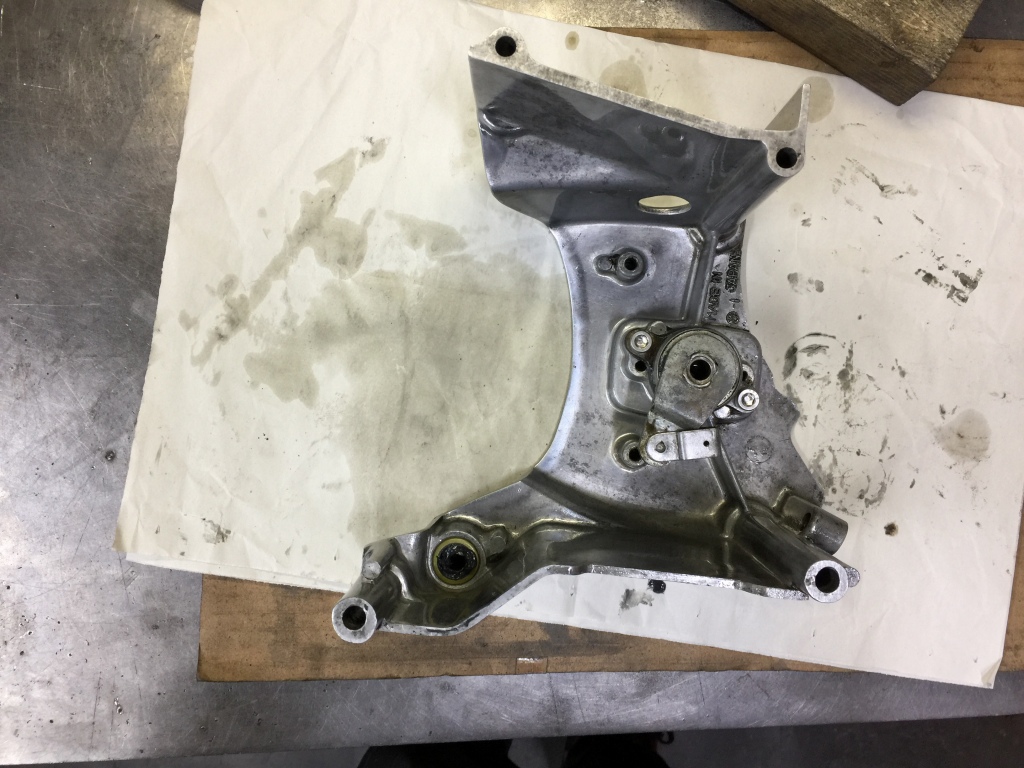

スプロケカバーにレリーズをセットします。

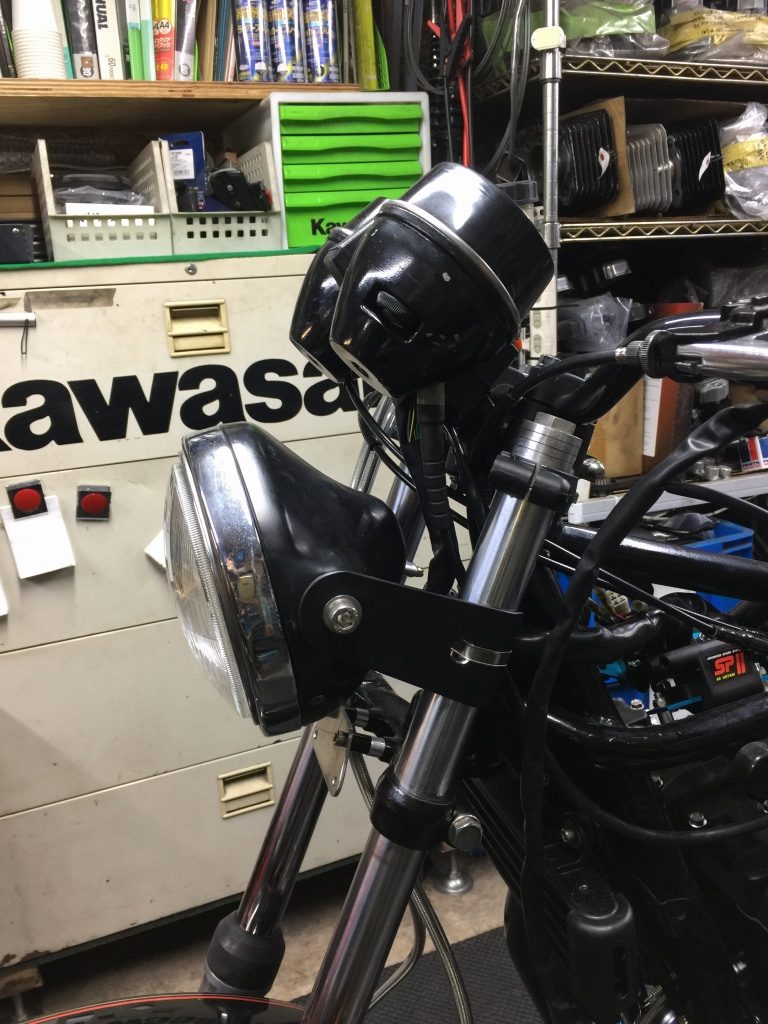

続いて、ヘッドライトステー。ノーマルステーが無いのでジュラルミン板で製作。カウルに合わせて高さ調整可能です。とりあえず長さはMk2純正と同じに。



カウルを合わせて見ます。ブラケットに1センチほど届かないので、ヘッドライトはもう少し引っ込ませた方が良さそうです。



全体のイメージはこんな感じです。エンジンとカラーリングは2型ですが、車体は純然たる1型です。
