Z1000Mk2 T.H様 ザッパーステム取り付け



フロント18インチ化に合わせて、今回はザッパーステムを取り付けます。



既存のノーマルステムを外します。

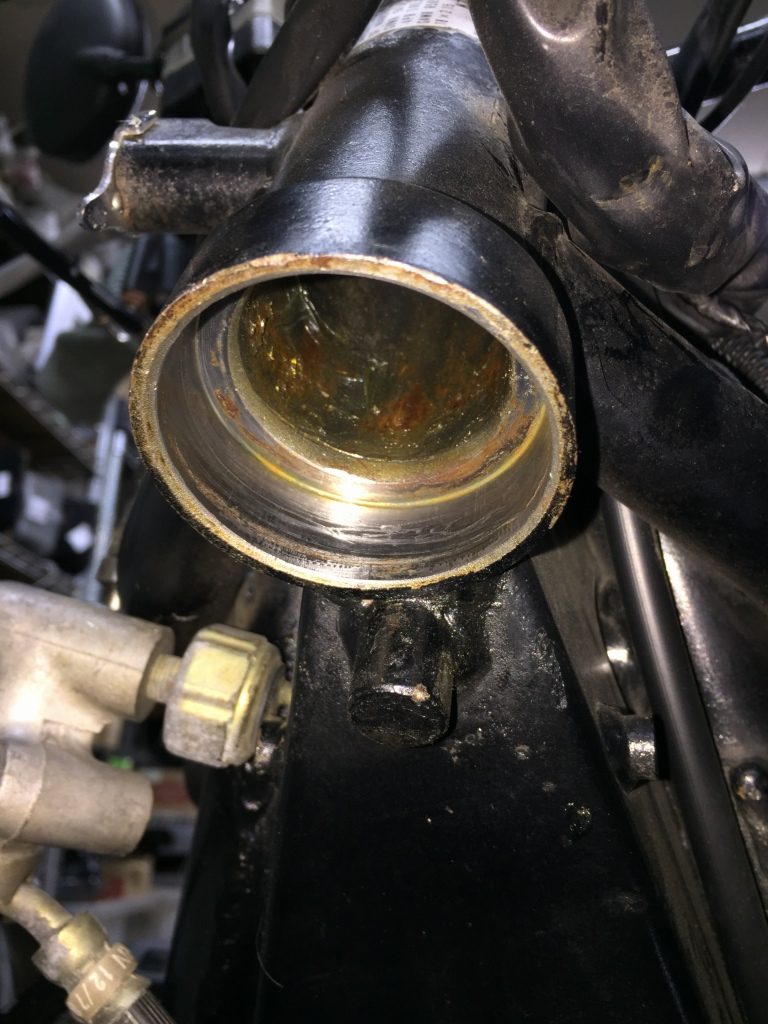

ベアリングレースを外します。

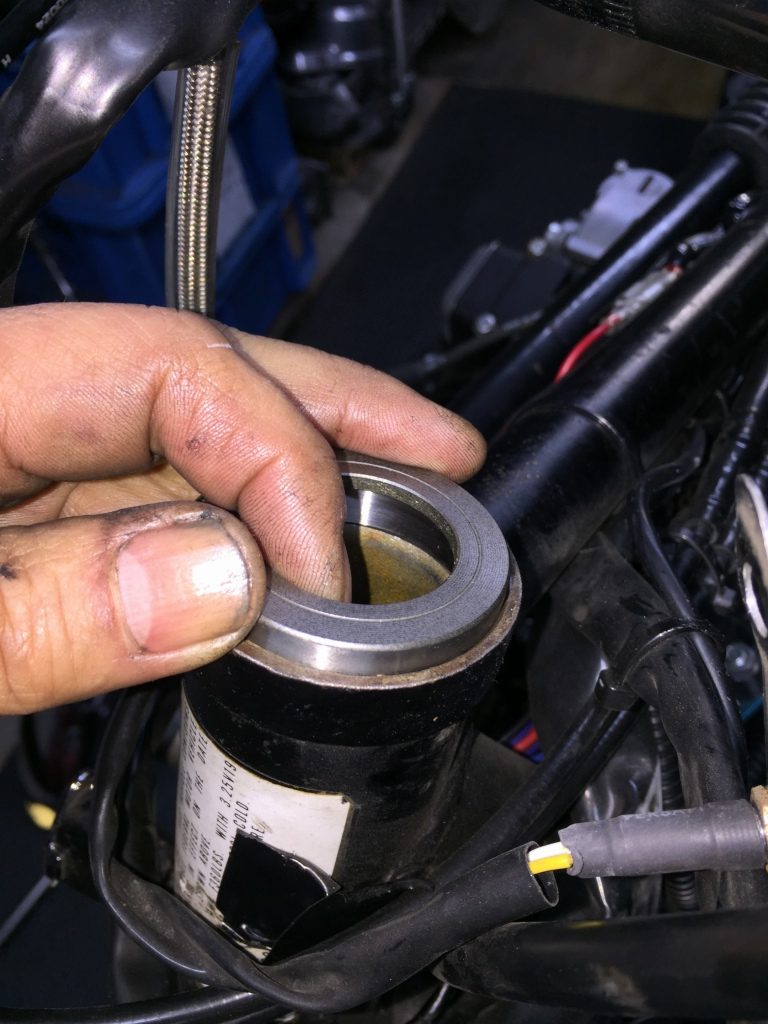

新しいテーパーベアリングのアウターレースを圧入します。



上側のレース圧入は要注意。

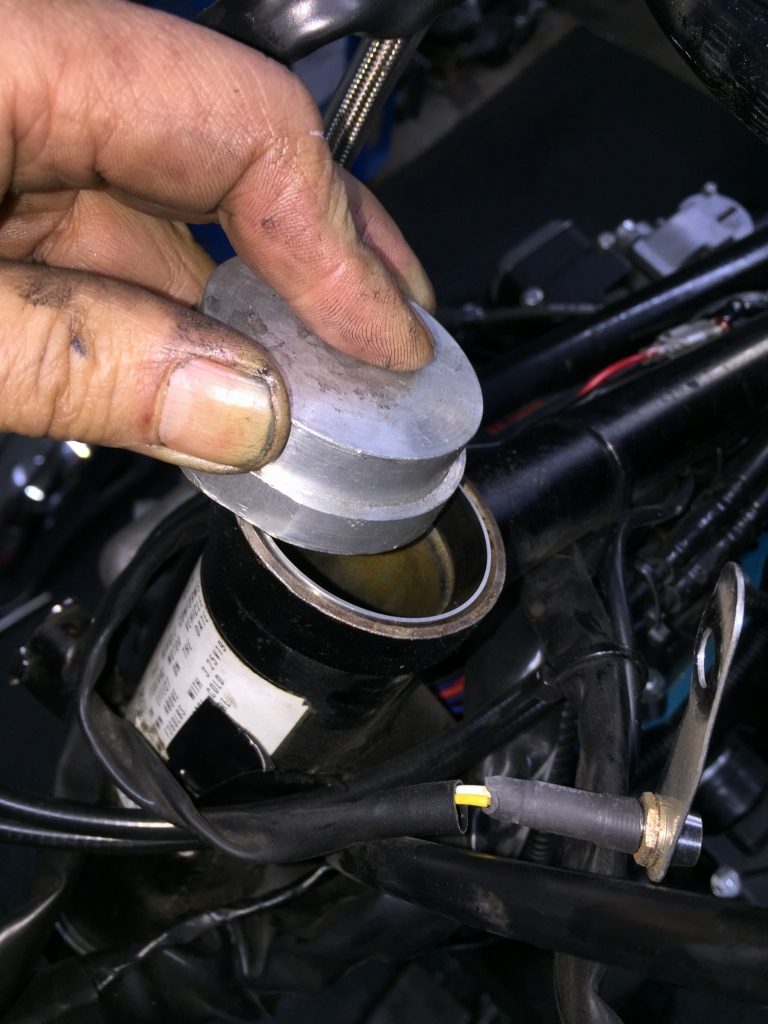

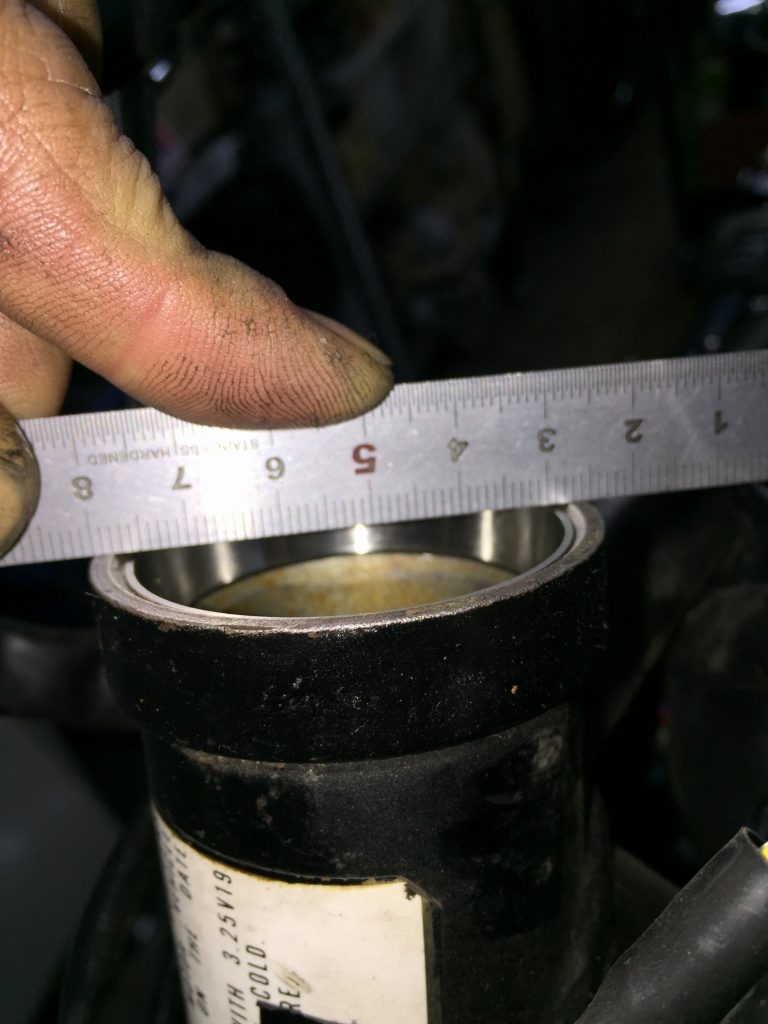

フレーム端面まで入れたら、古いレースを当てがって更に奥まで圧入します。



奥まで入れると端面より少し下がった状態、ここまで圧入するのが必須です。

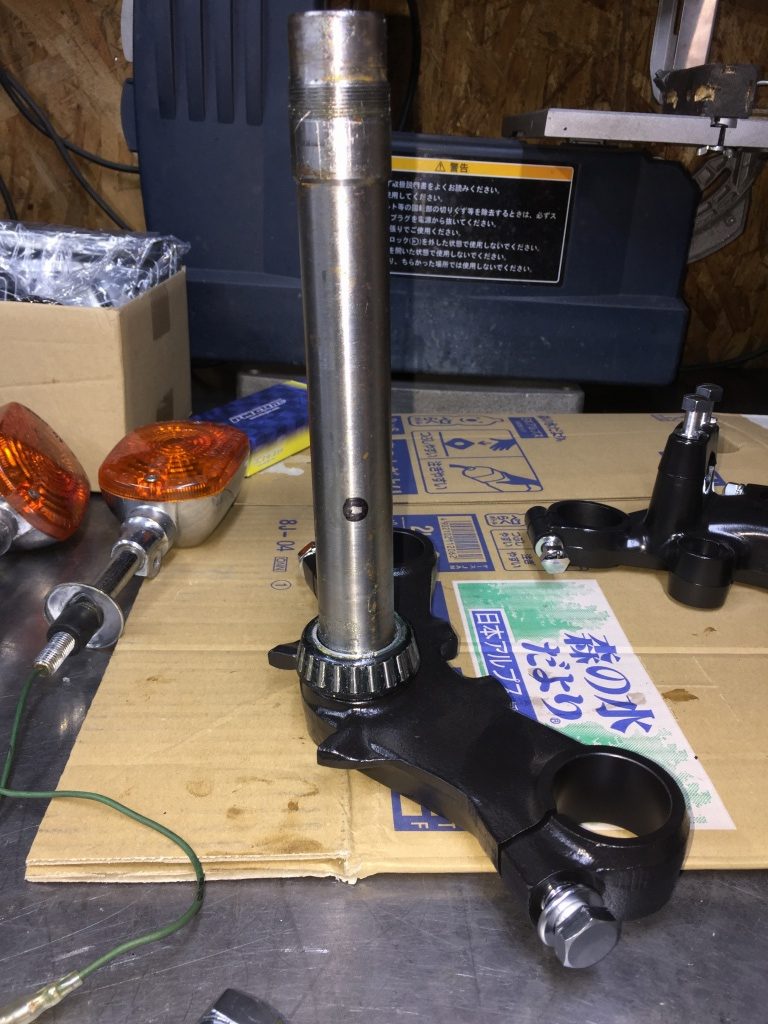

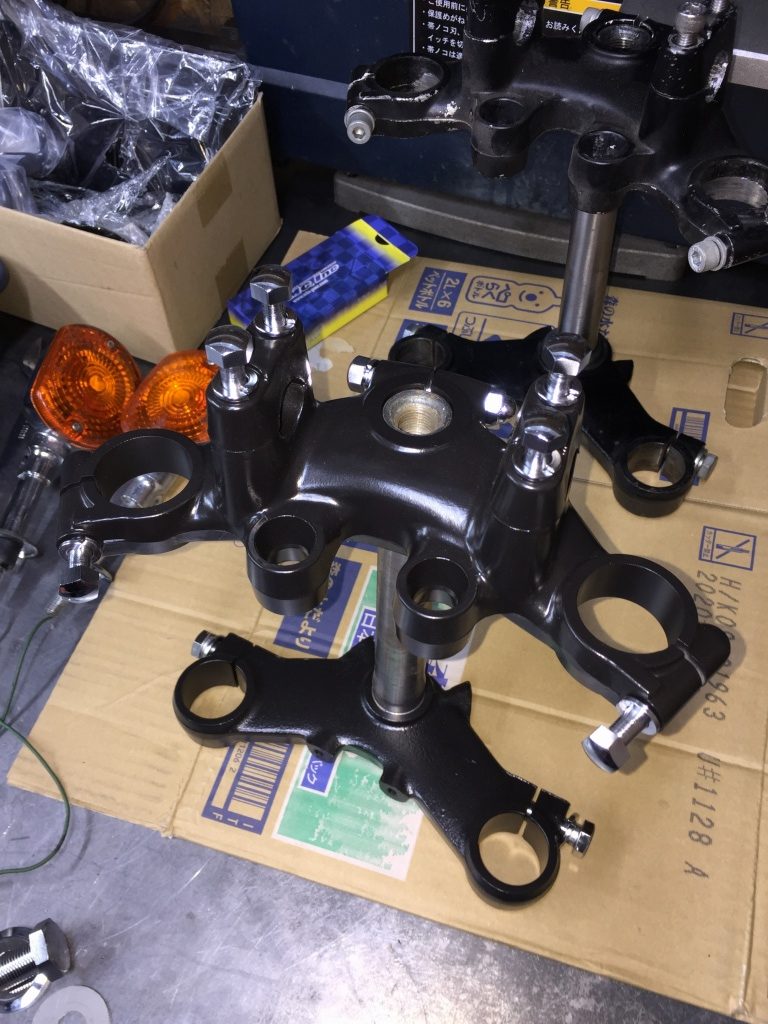

用意したザッパーステムはこちら。程度のいい中古品をセラコートでリペイントしました。

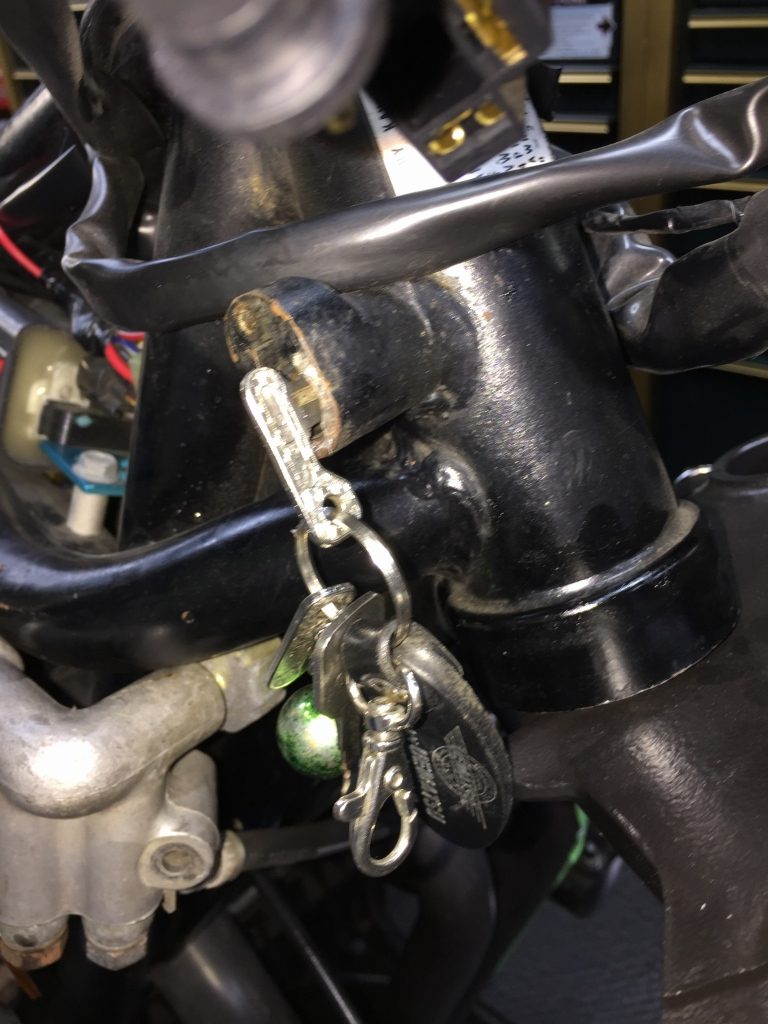

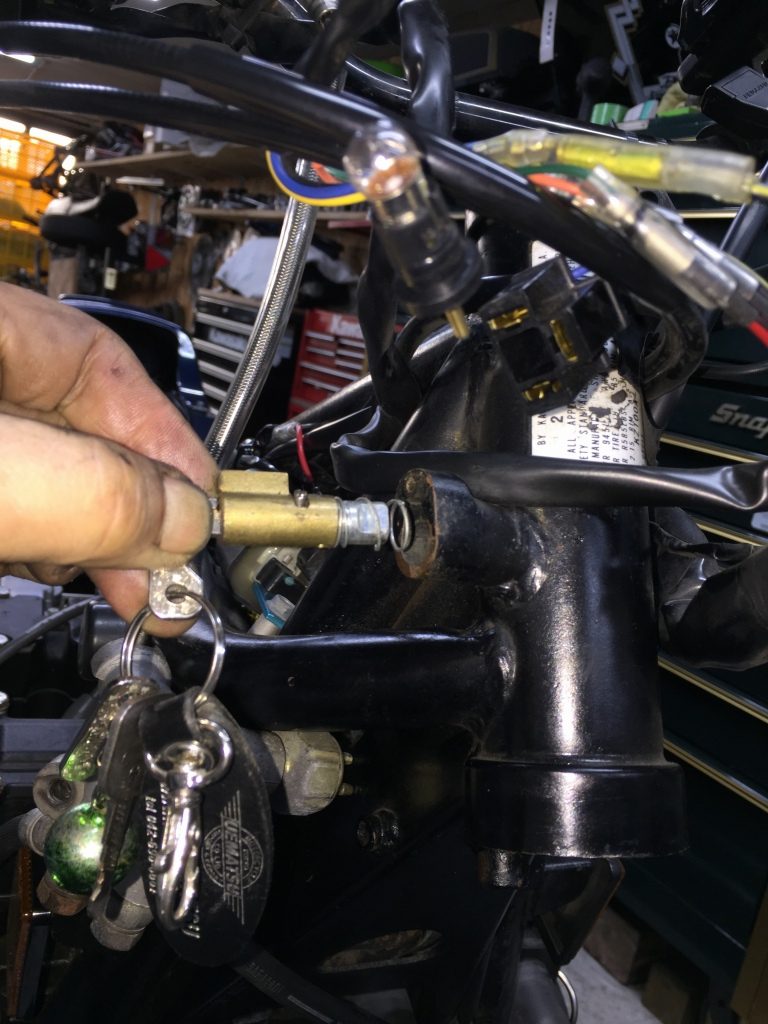

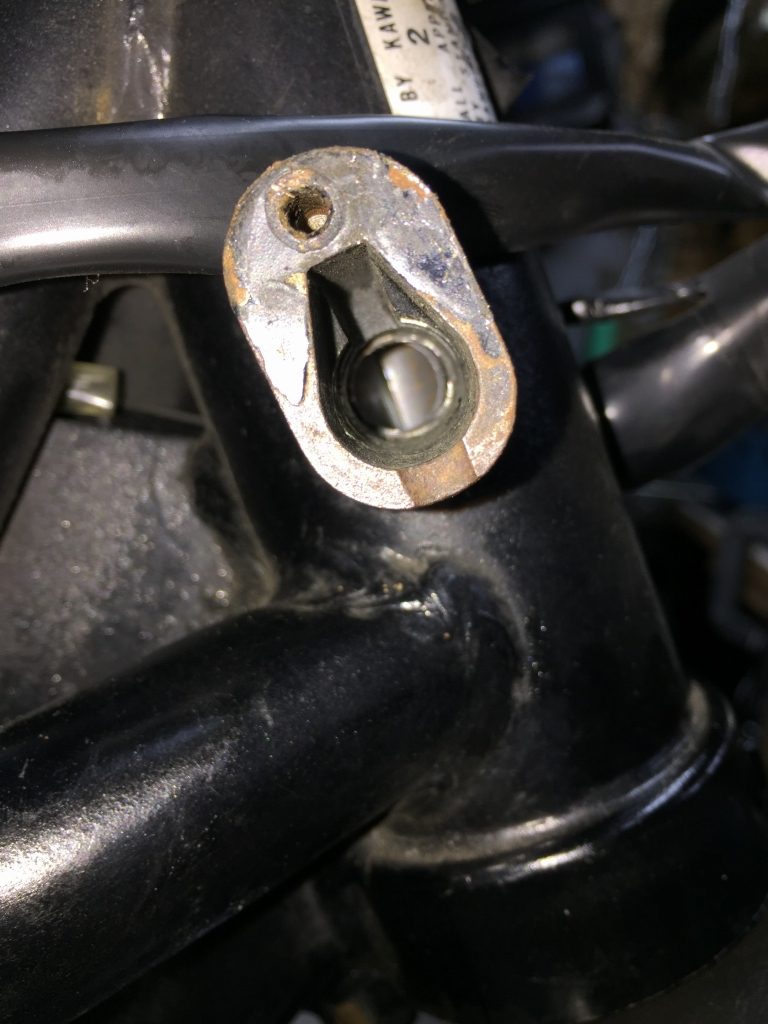

ハンドルロックの穴を加工するので、一旦キーシリンダーを外します。

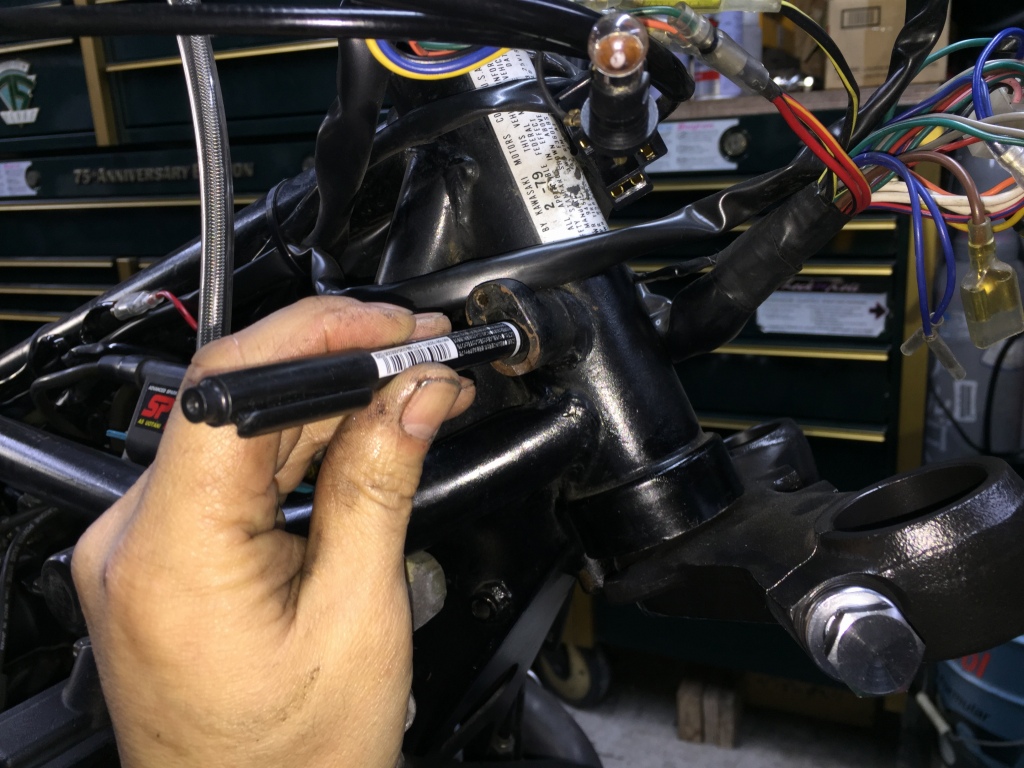

ザッパーステムを取り付け、穴位置をマーキングします。



ステムを一旦外します。

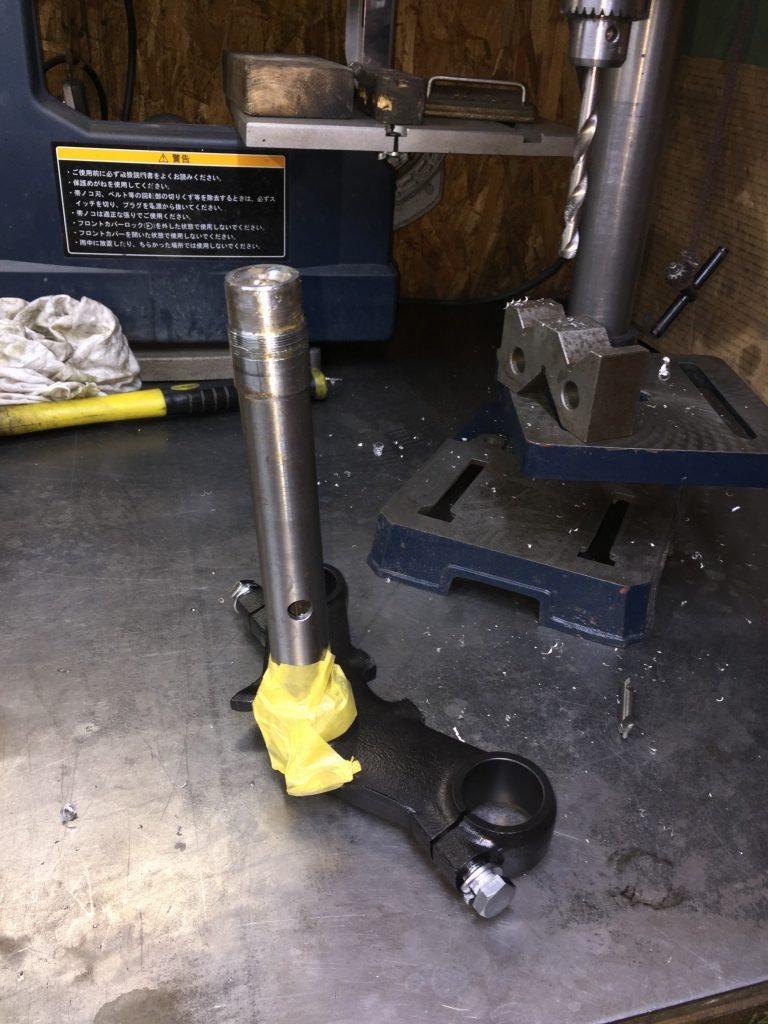

先ほどマークした位置に穴を開けます。



再びステムを取り付け、穴位置を確認します。



穴位置が問題無いので、キーシリンダーを入れてロックが掛かるか確認します。

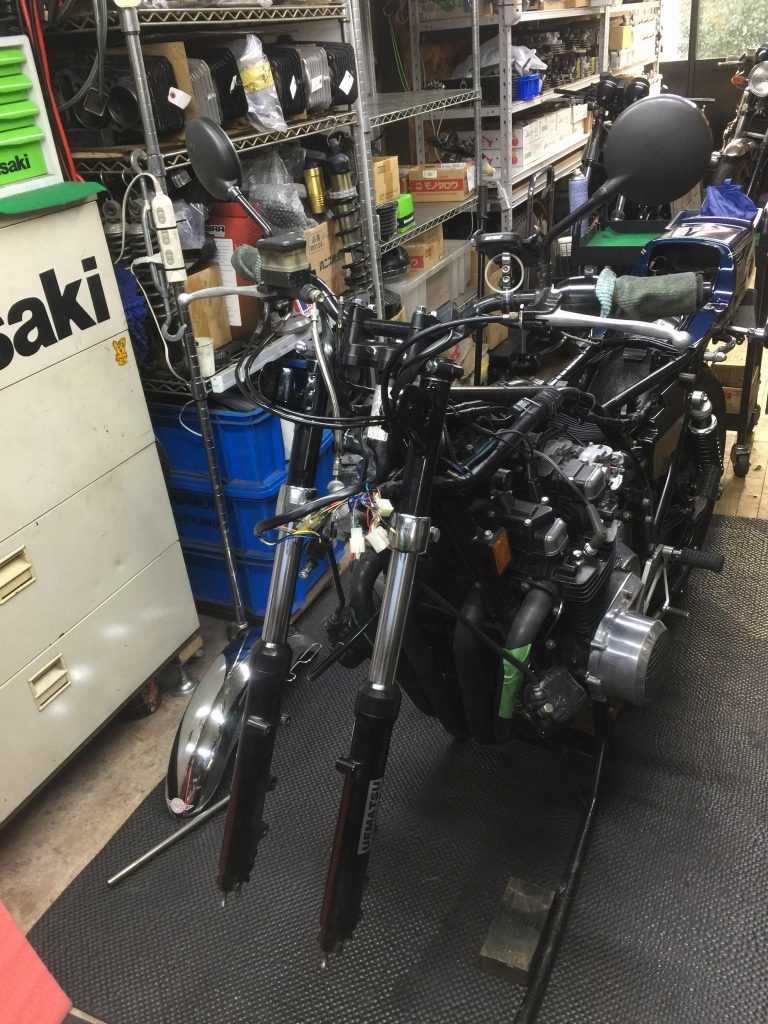

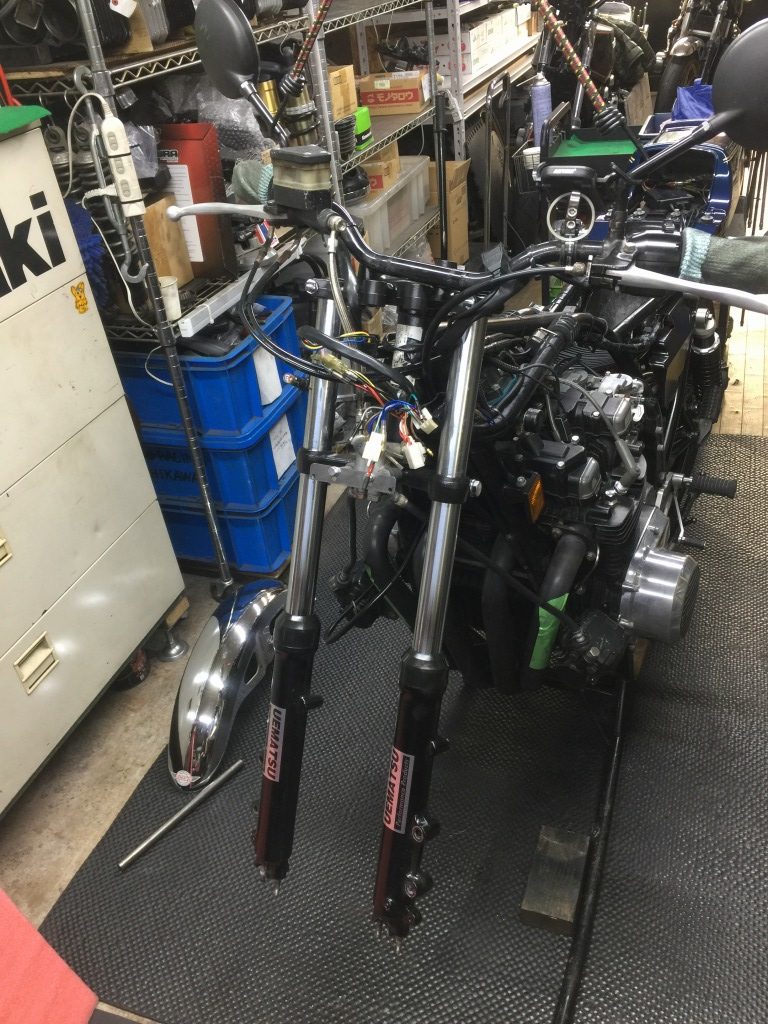

アッパーステムを取り付け、フォークを差し込み高さを合わせてアンダーのみクランプします。

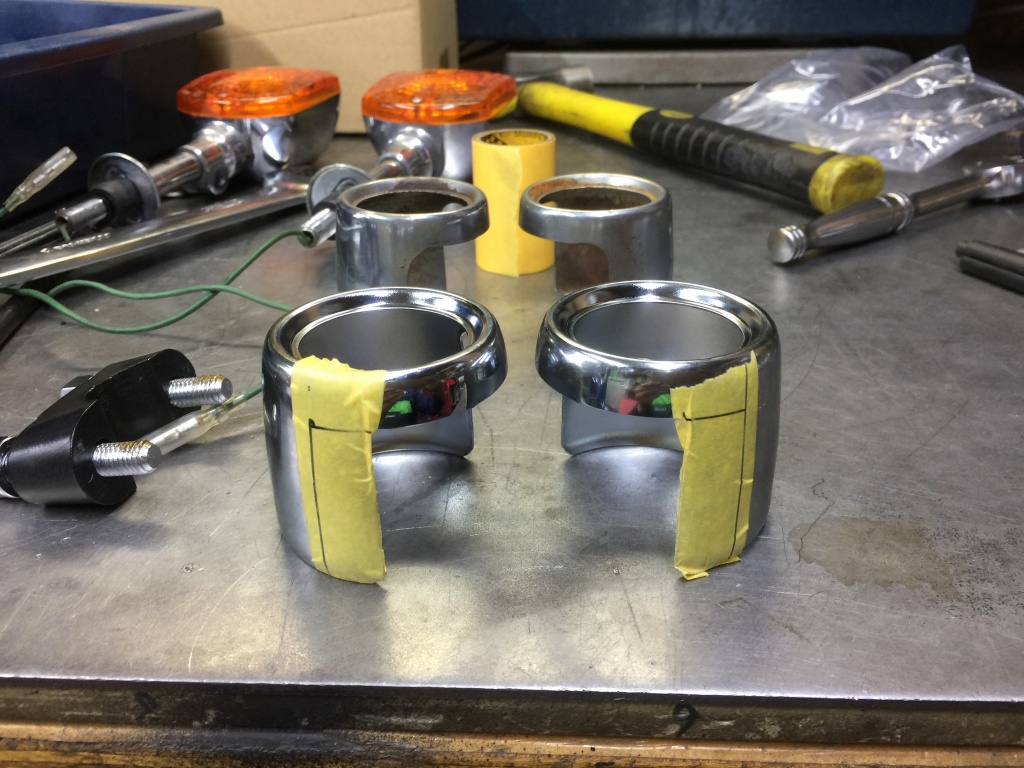

フォークカバーはPMC製の新品を使いますが、幅が広くて干渉するので13ミリほどカットします。

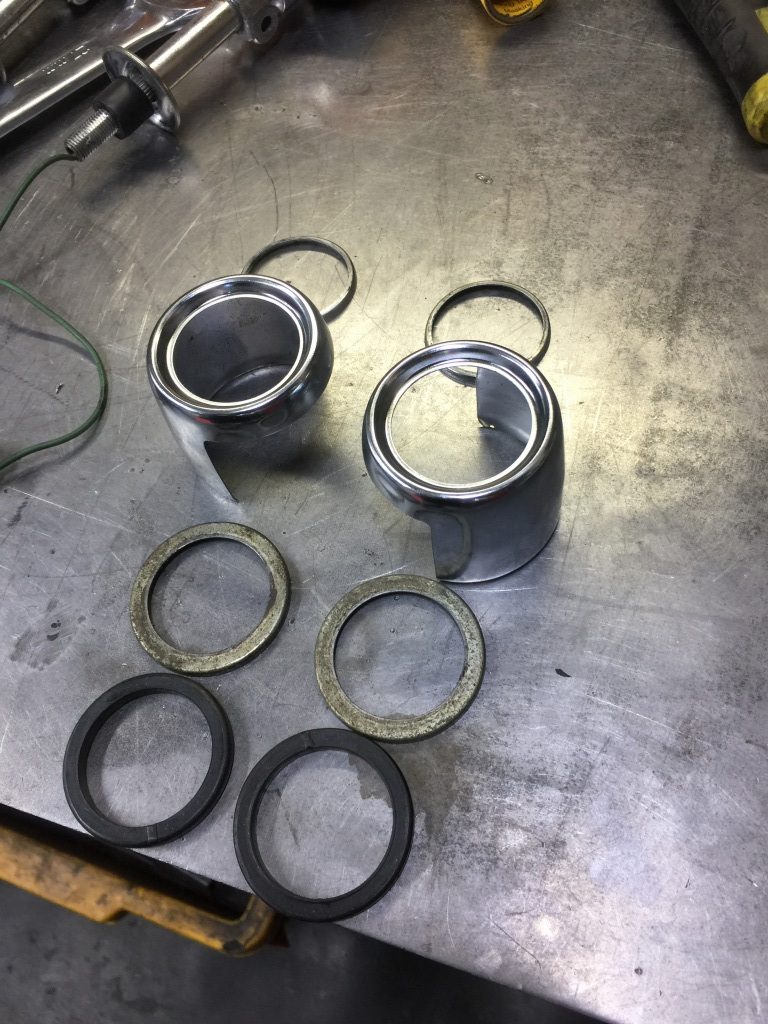

フォークにセットする小物はこの4点です。

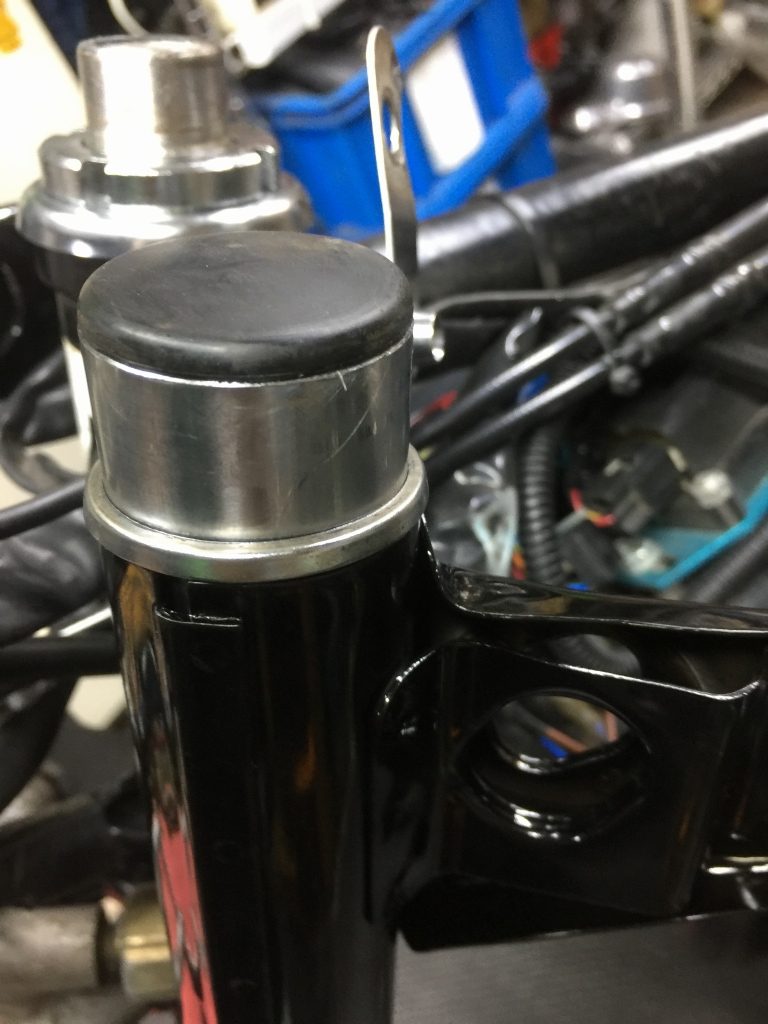

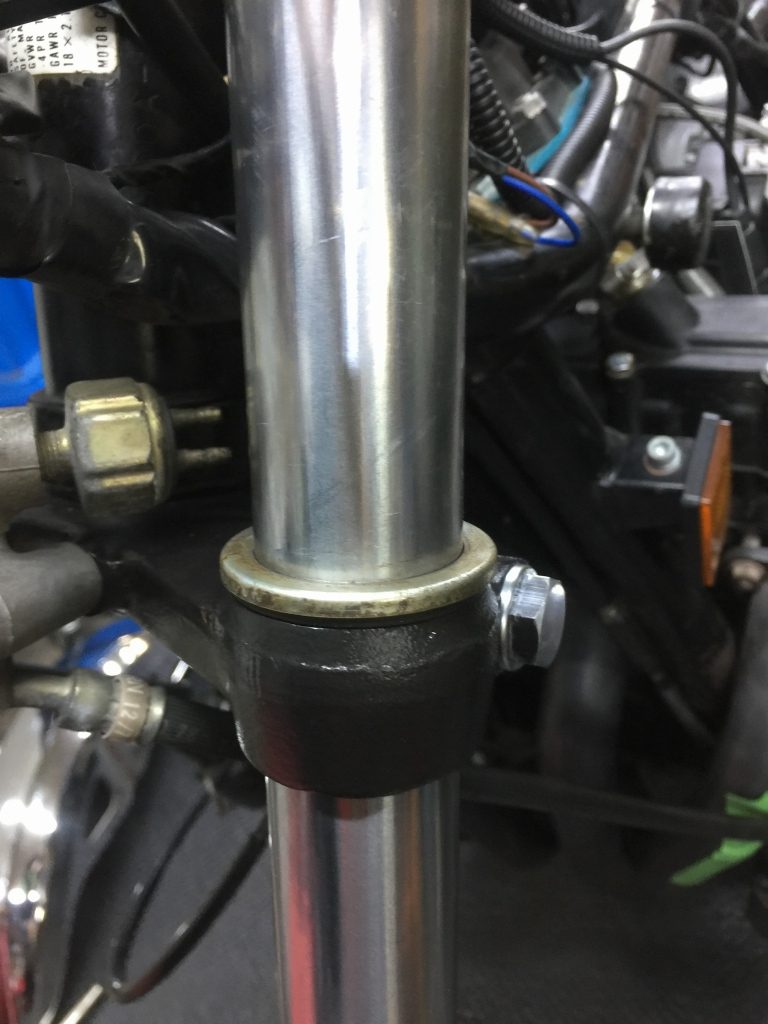

アッパーステムを再度外し、ゴムダンパーと大きい方のワッシャーを入れます。

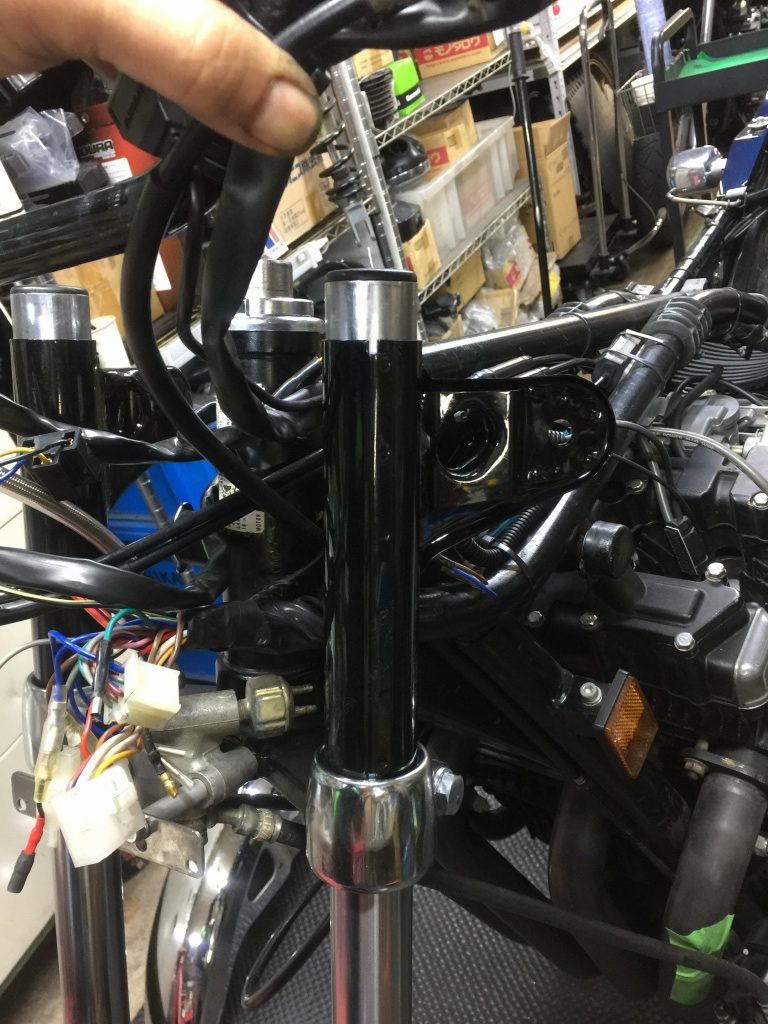

フォークカバー、ライトステーの順に差し込みます。



細いワッシャーはライトステーの上にセットします。



アッパーステムを取り付けます。これでライトステーは上下ステムに挟まれて軽く固定されます。

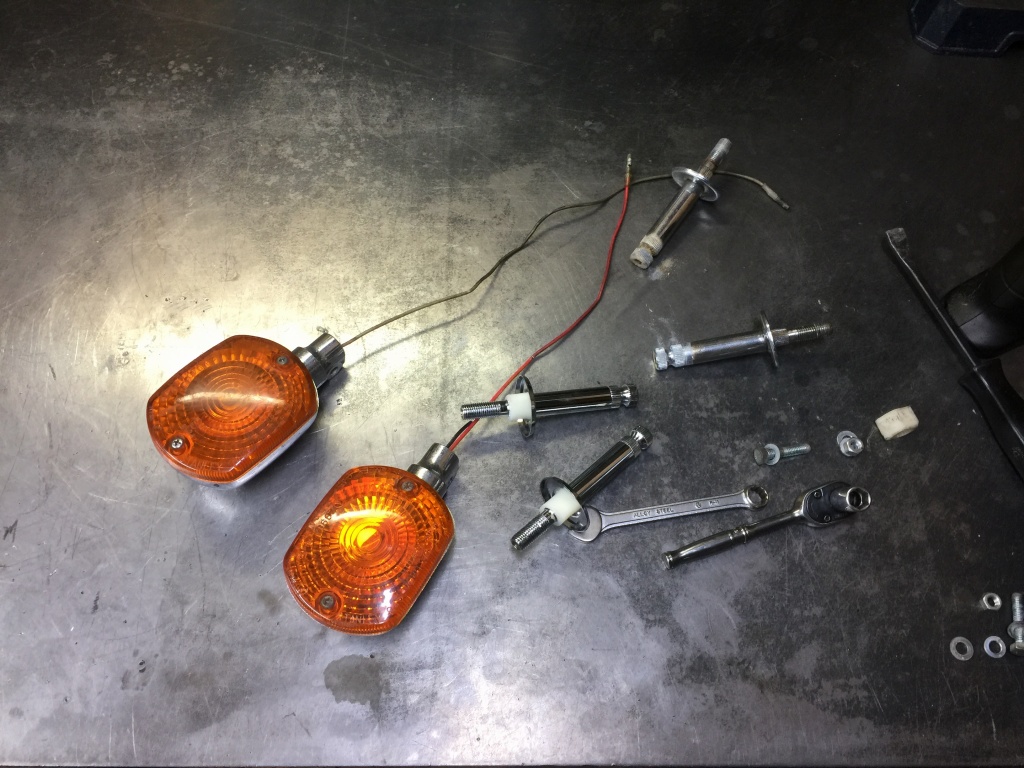

ウインカーステーも新品交換します。ウインカーは貴重な純正なので継続使用します。

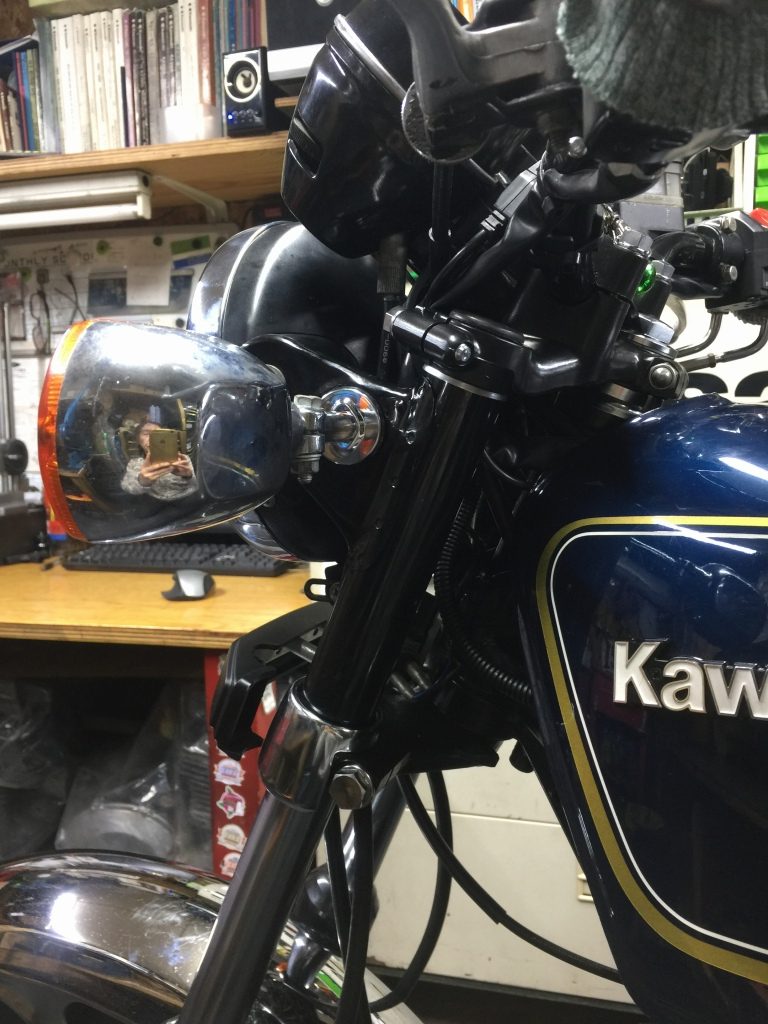

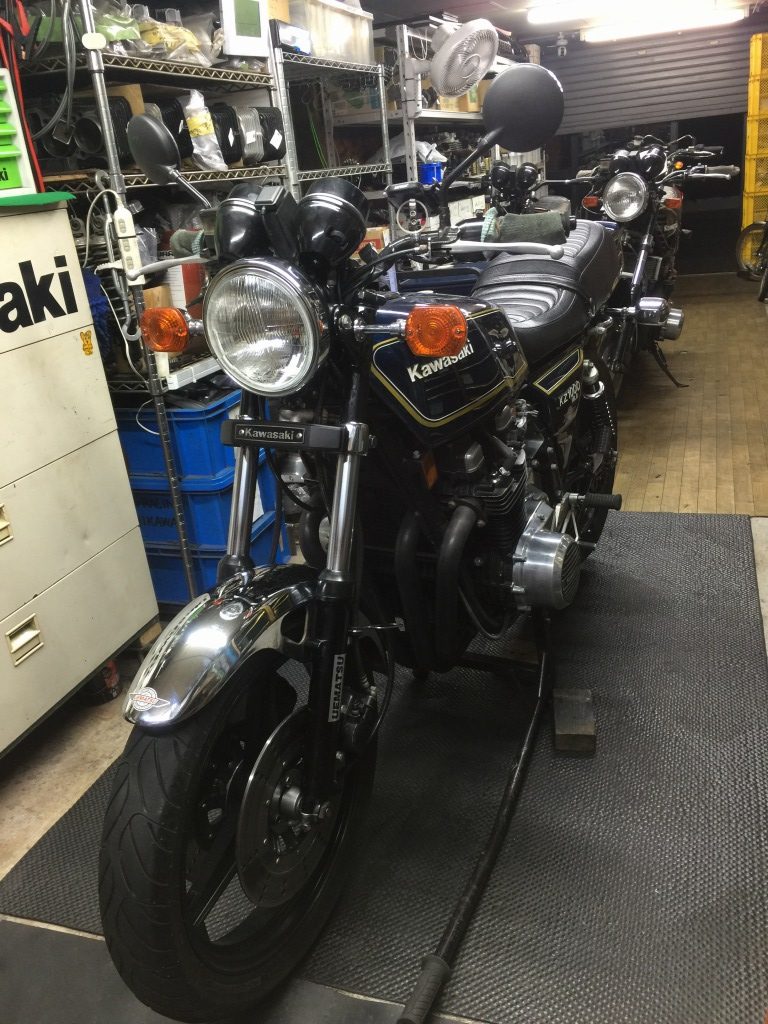

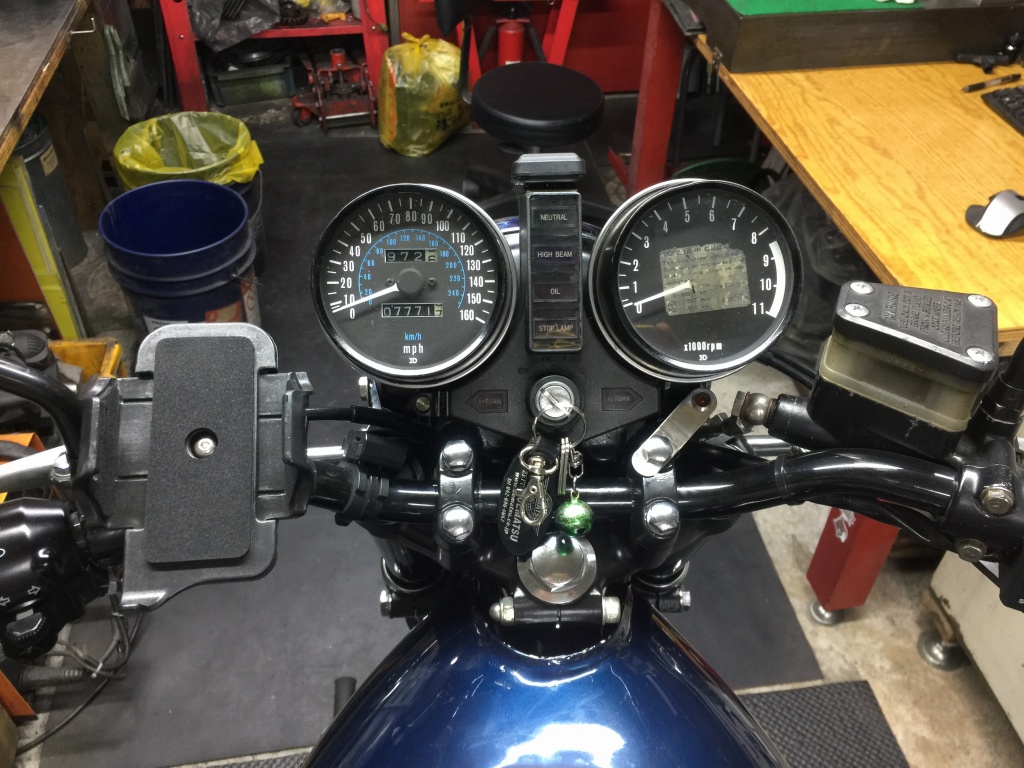

ザッパーステム、取り付け完了です。



ザッパーステムにしてフォークオフセットが10ミリ減少し、これでフロント18インチに適したトレールとなります。

効能は、コーナーリング時のステアがよりニュートラルになり、自然なハンドリングとなります。



ライトステーもPMC製の新品を使用。

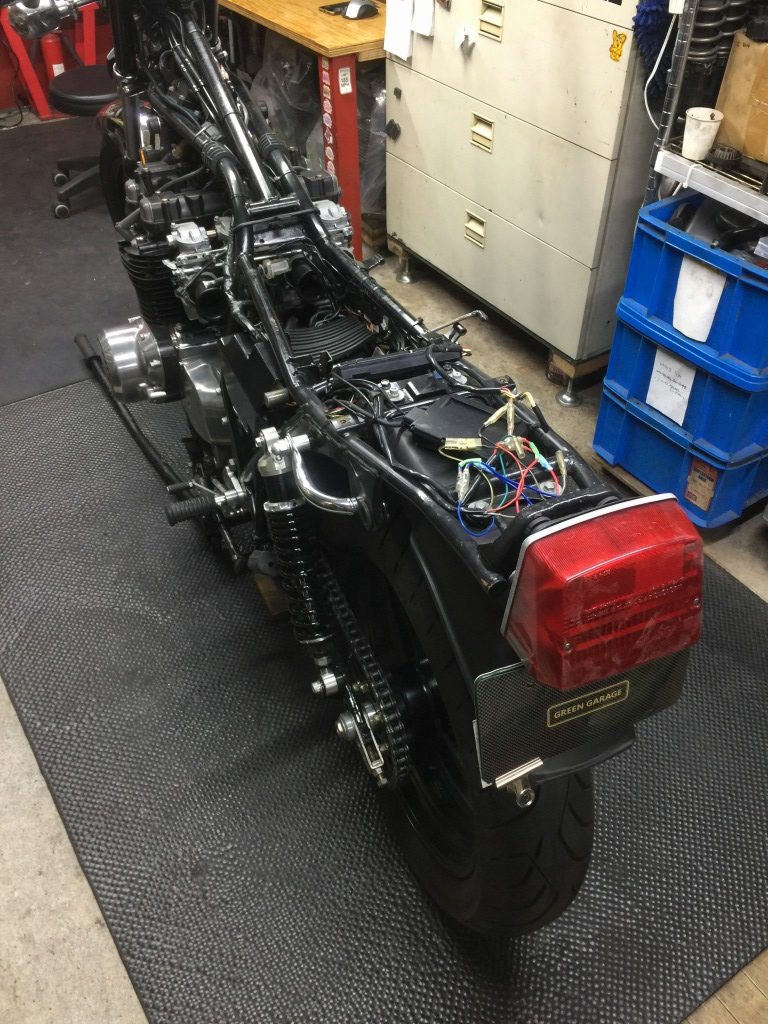

リヤウインカーステーも交換します。

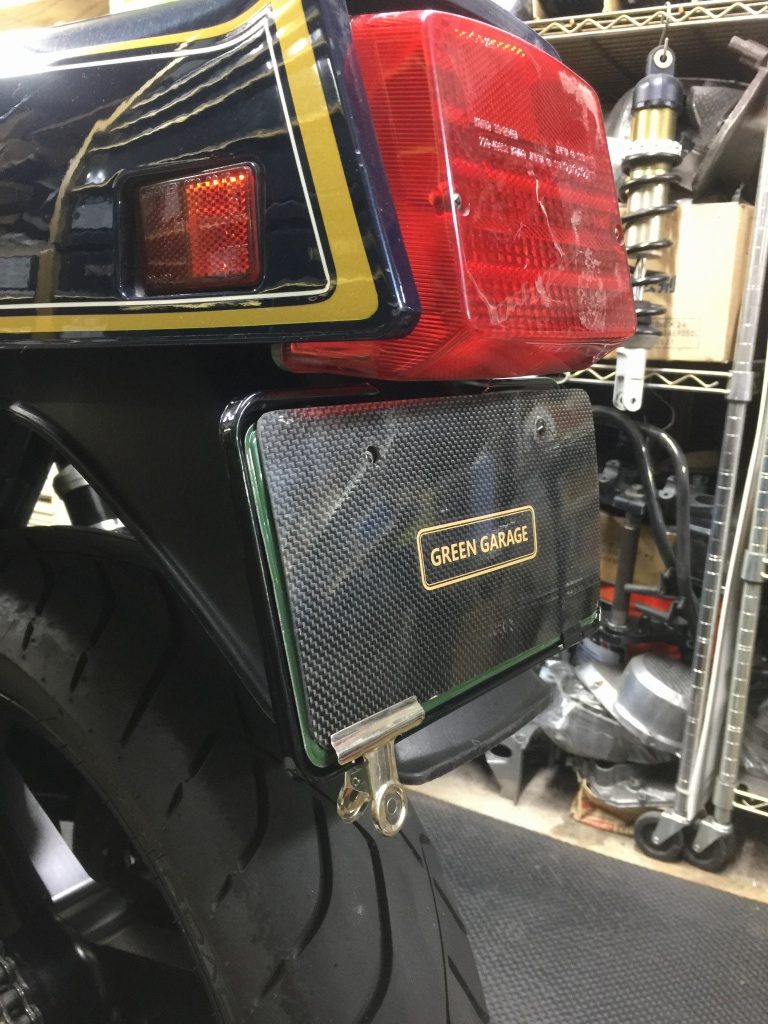

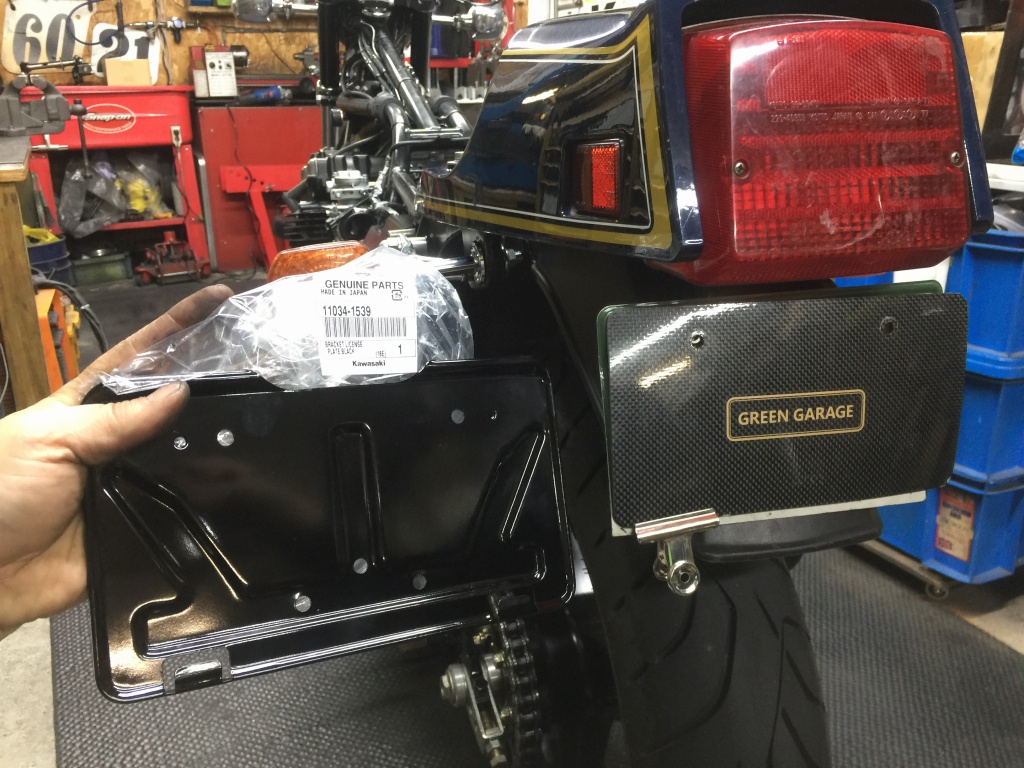

ナンバーは裸だと変形し易いのでホルダーを取り付けます。

お勧めは、今でも買えるこちらのカワサキ純正スチール製。部品番号は11034-1539です。

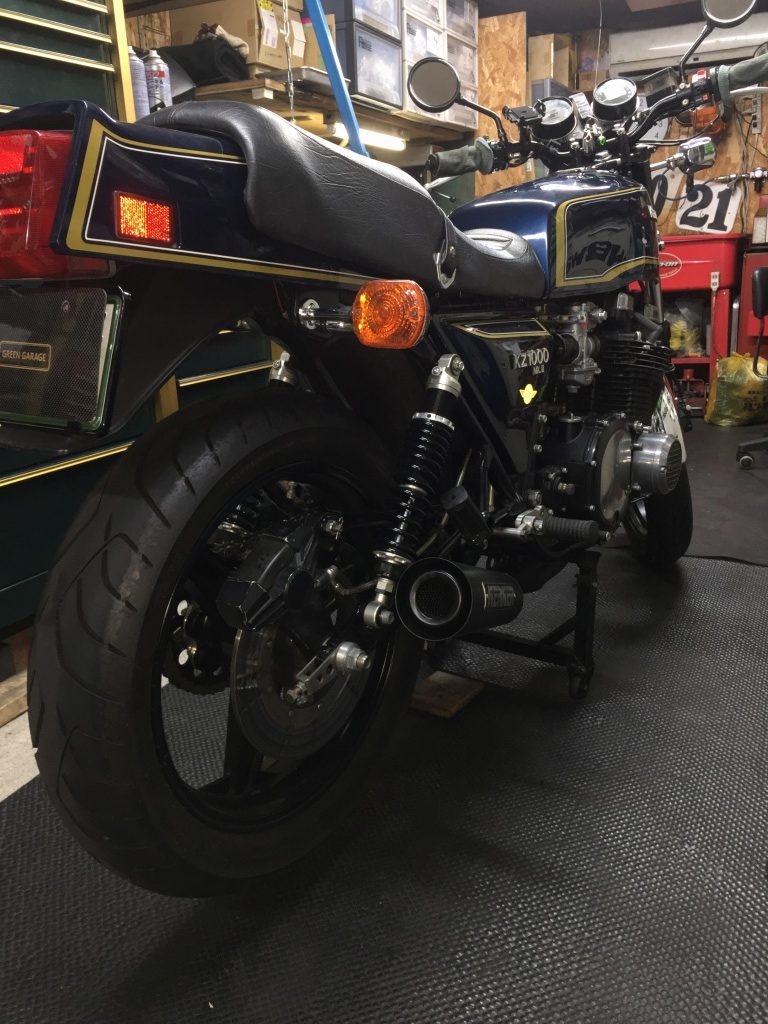

雰囲気は完全に当時風です。

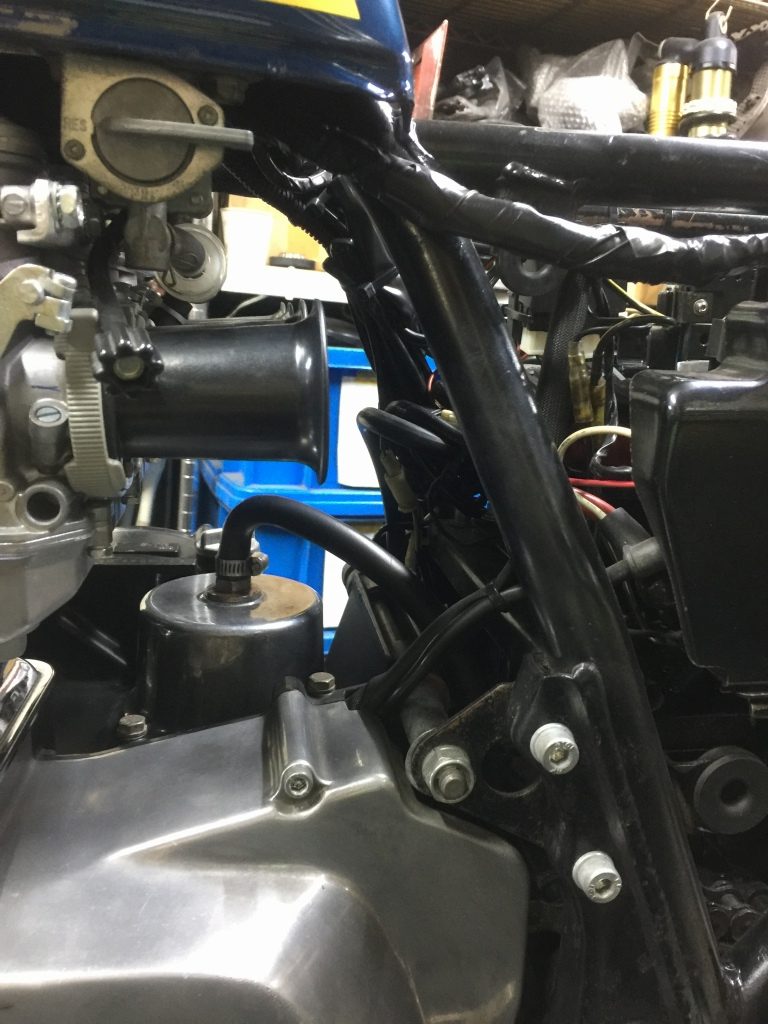

続いて、キャブ後方隔壁を製作します。

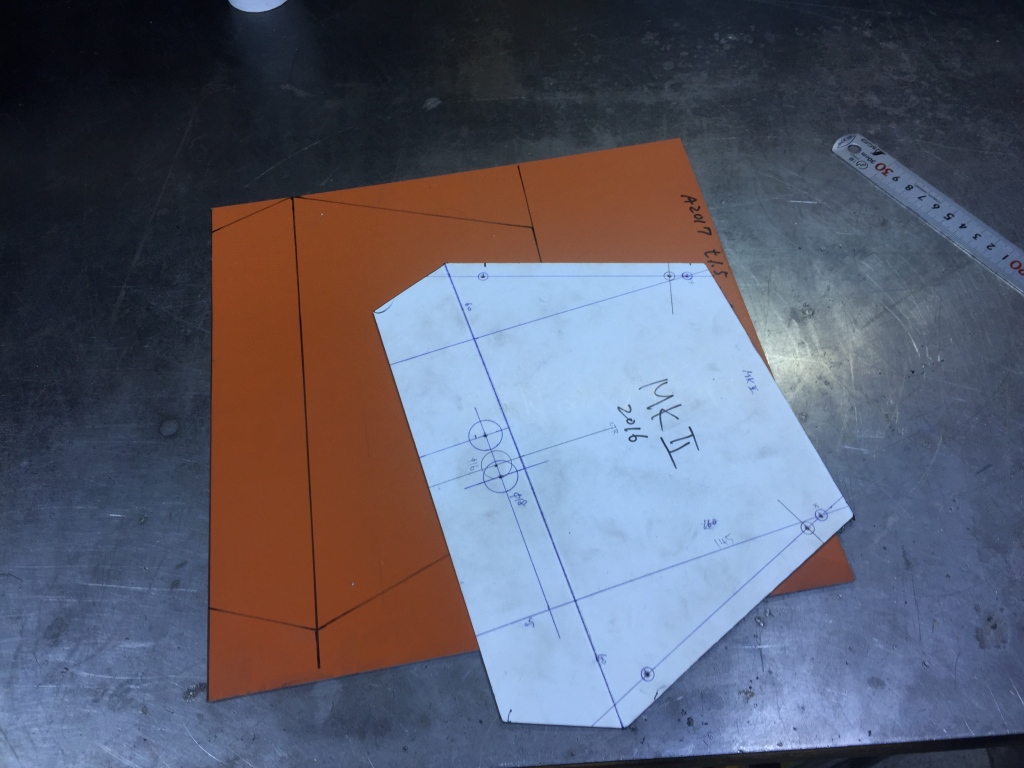

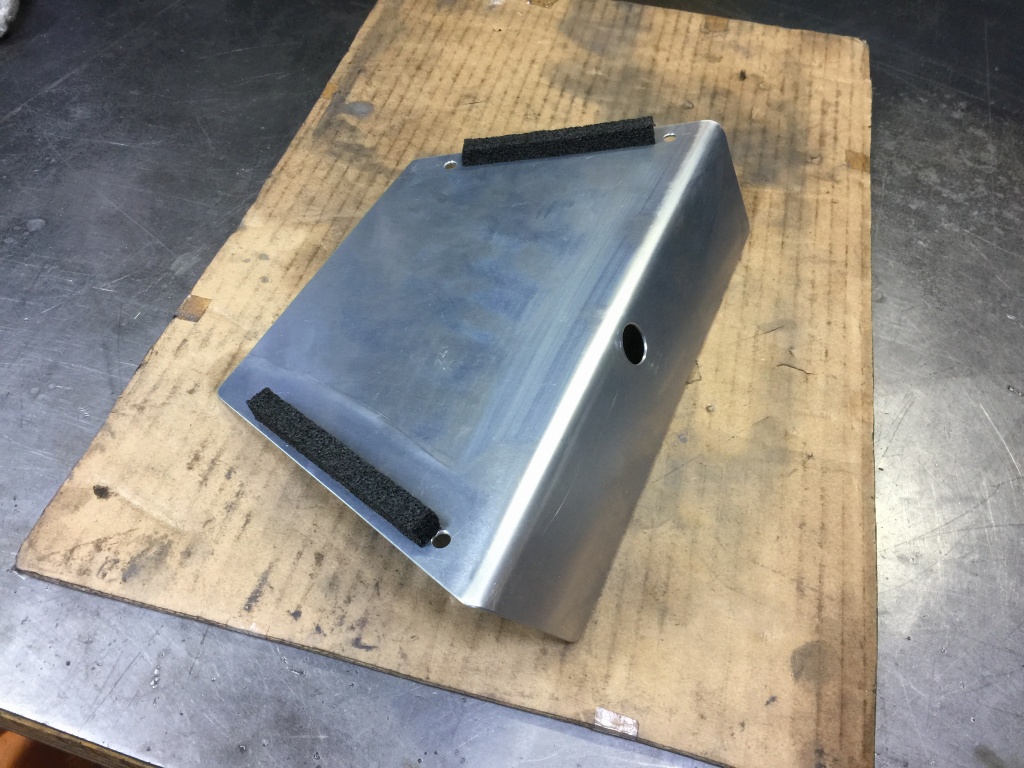

ジュラルミン板から切り出してR曲げ加工します。



取り付けはフレームにタイラップで止めるだけ。

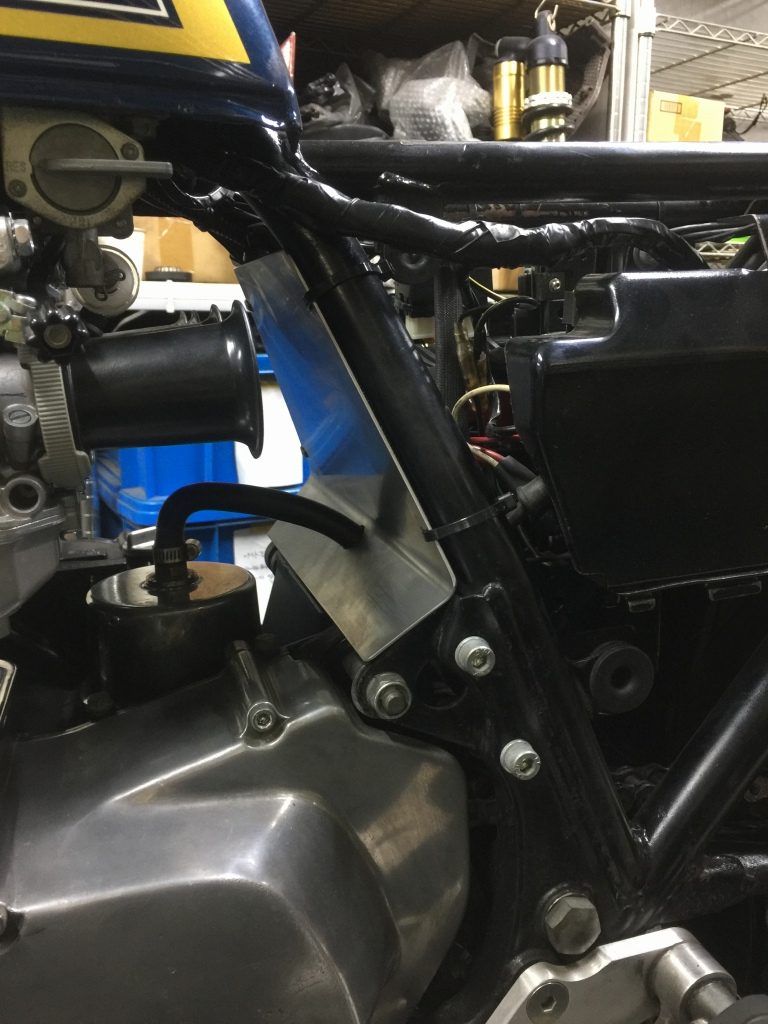

取り付けるとこんな感じ。キャブの吹き返しも遮断、リヤタイヤからの砂利の巻き上げも防止、バッテリー上の荷物も保持できます。

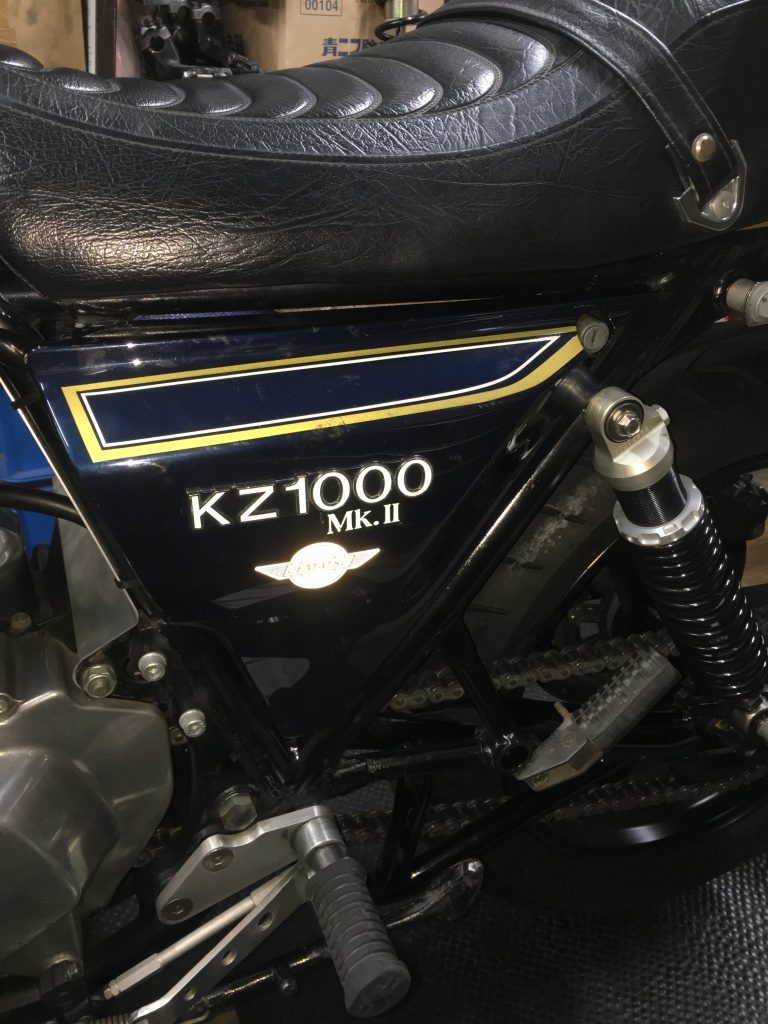

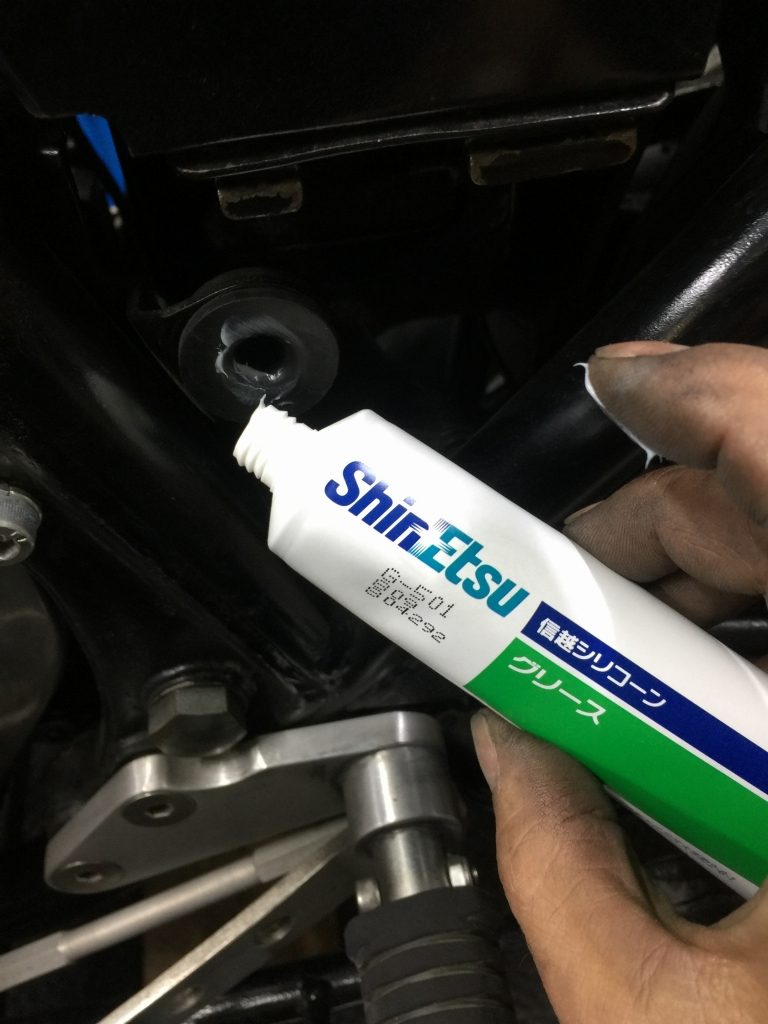

サイドカバーの差し込みが固い場合は、シリコングリスを塗布するとスムーズになります。



これで爪折れ予防にも効果大です。



続いて、バッフルをスモールからミディアムに変更します。

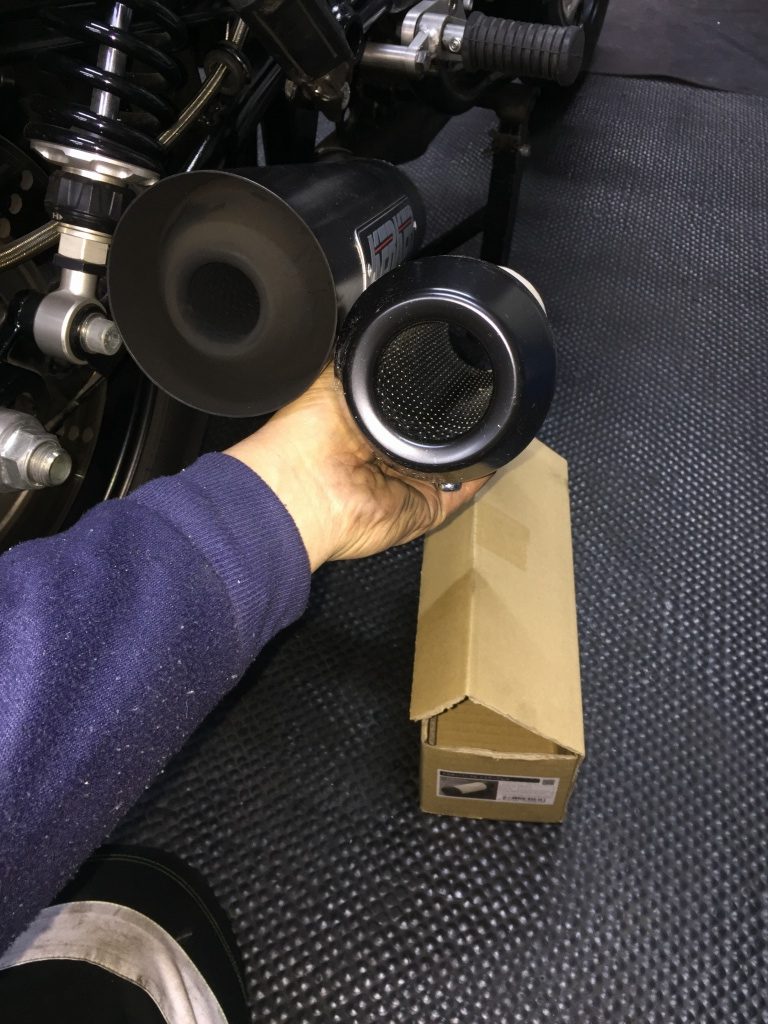

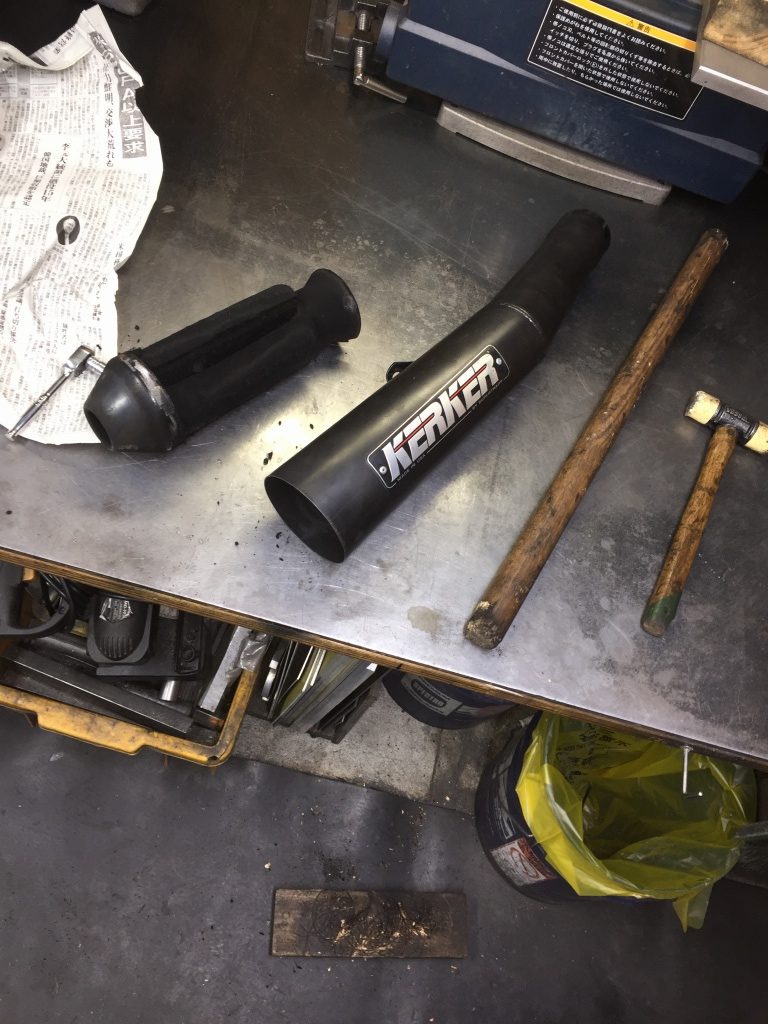

サイレンサーを外して既存のバッフルを抜きます。

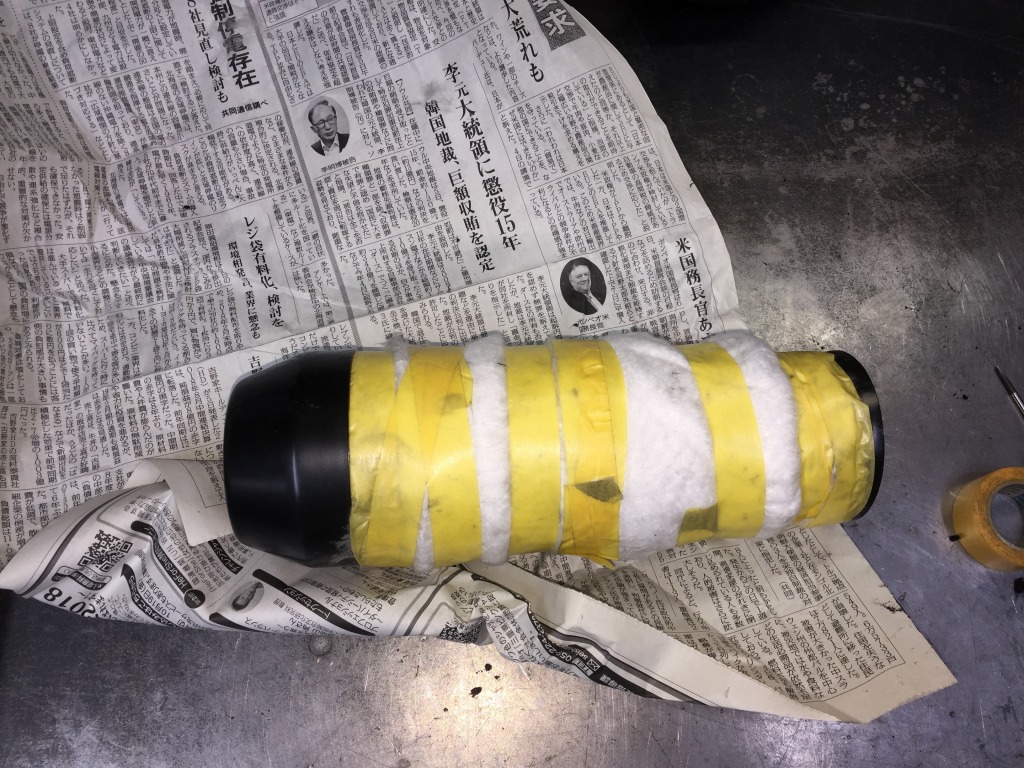

新品のミディアムバッフルは、更にグラスウールを増しておきます。



バッフルを圧入し、サイレンサーを取り付けます。
