Z1100R　K.N様　S1キット完成

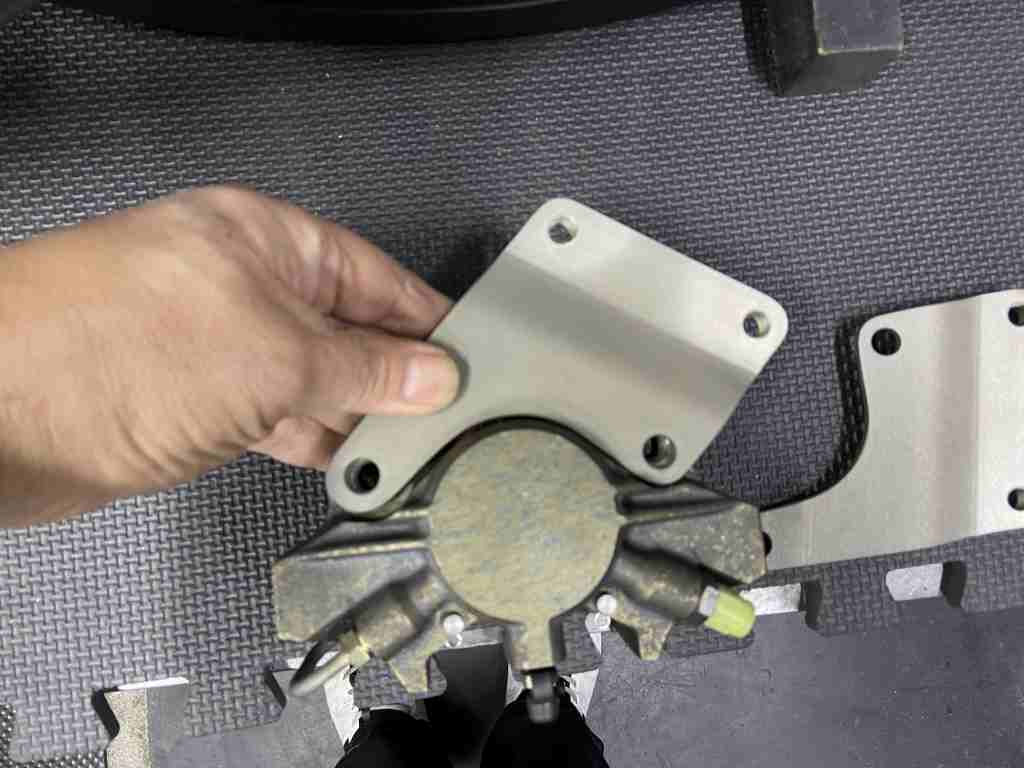

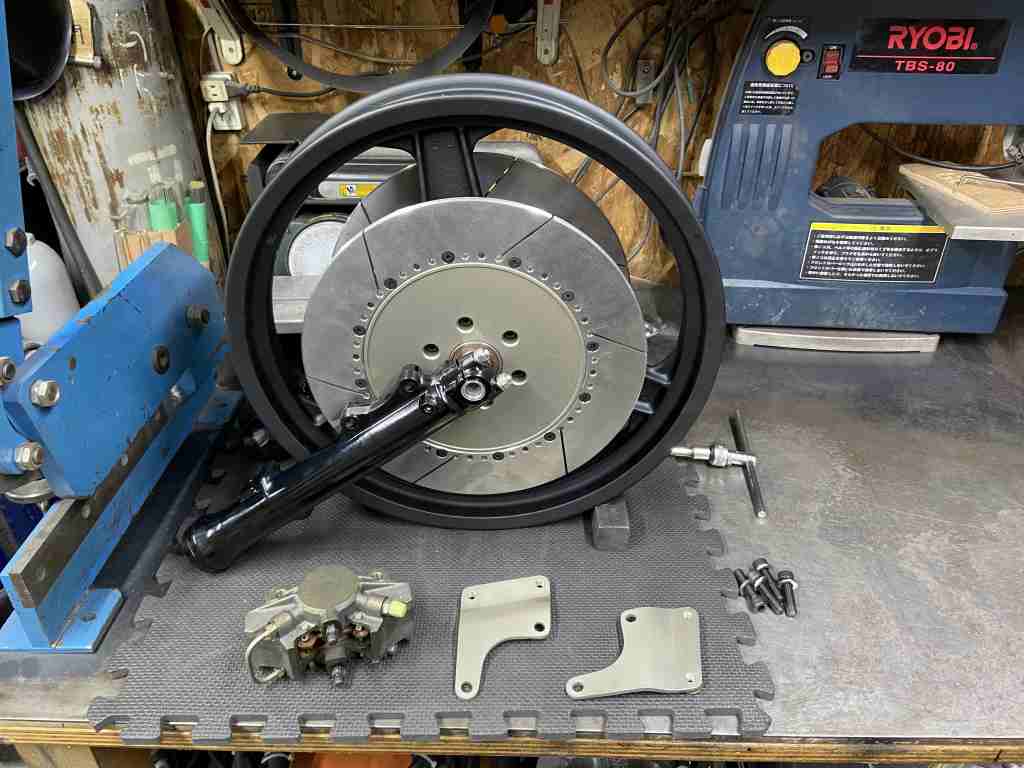

S1足回りキットの仕上げです。フロントキャリパーサポートの取り付けピッチを修正します。

製作済みのサポートは、S1キャリパーに合わせてピッチが92ミリで製作しています。お持ち込みのS1レプリカキャリパーは、ピッチが88.9ミリのロッキードピッチで作られたものです。

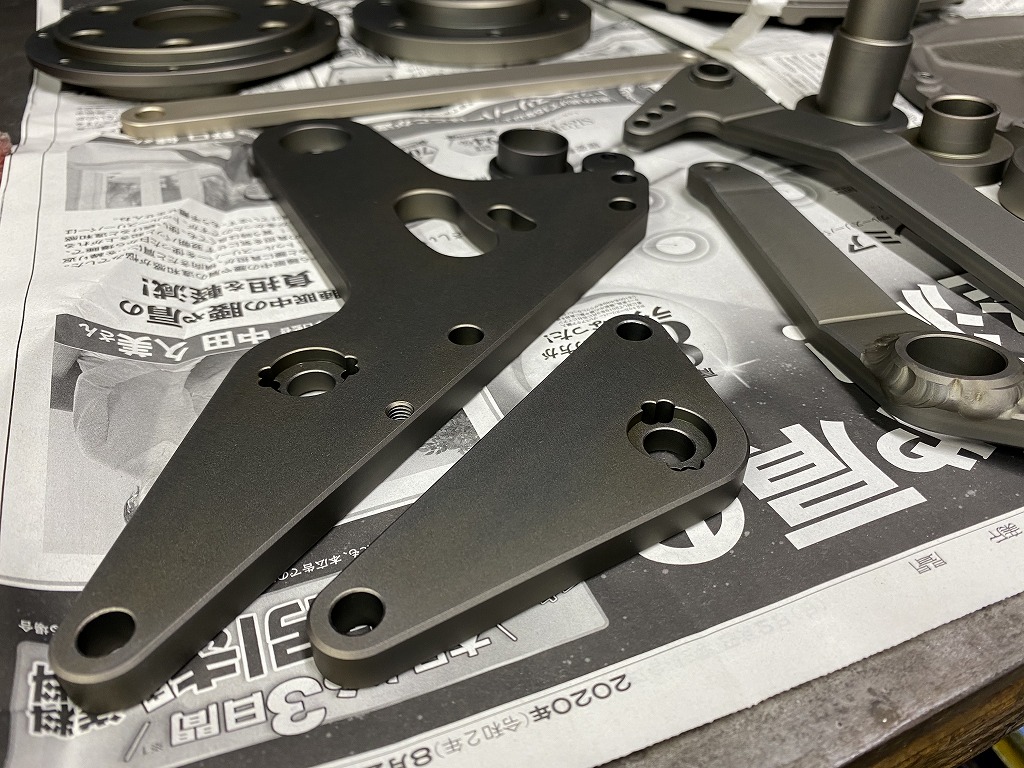

S1レプリカパーツのアルマイトが完成しました。

PMC製のS1ステップは、元のアルマイトを剥離し、サンドブラストしてからこの色に再アルマイトします。

削り出し部品が大方できてきました。

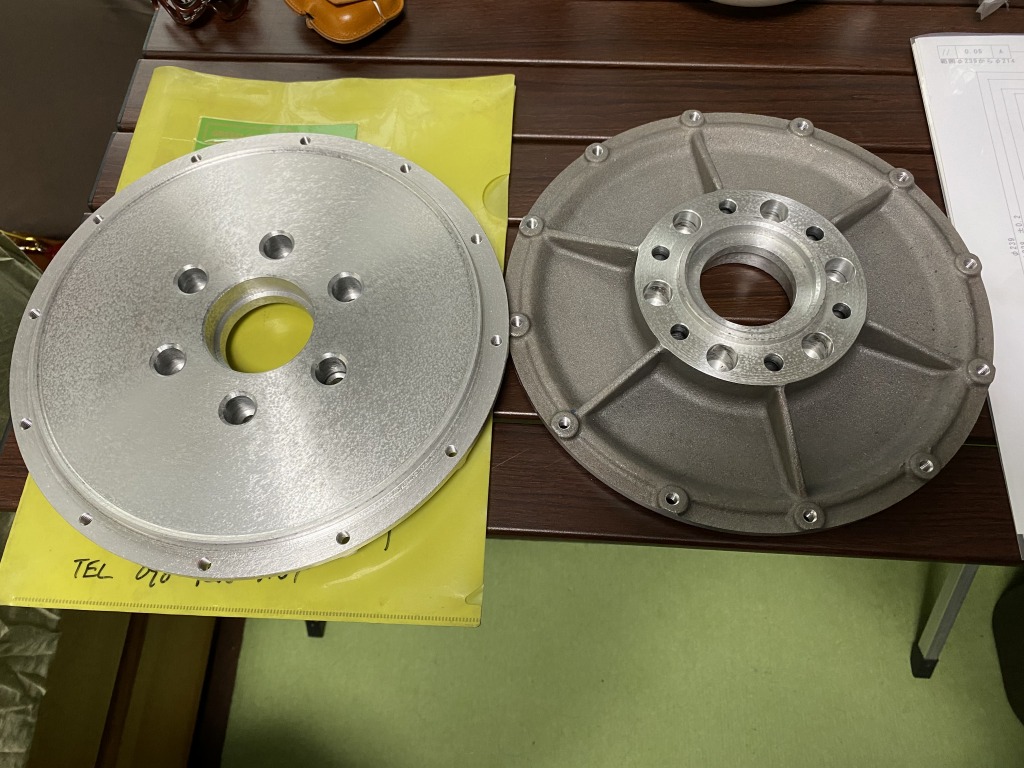

こちらはフロントインナーローターです。弊社オリジナルの鋳物素材から削り出したものです。

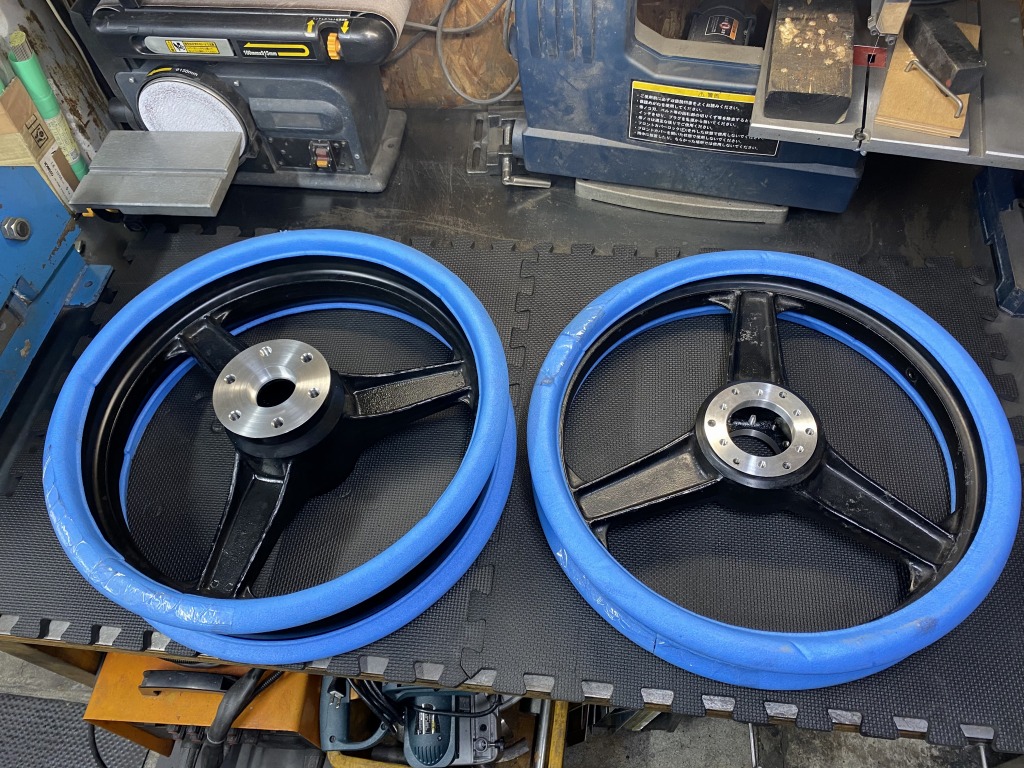

ダイマグの追加工が完成しました。

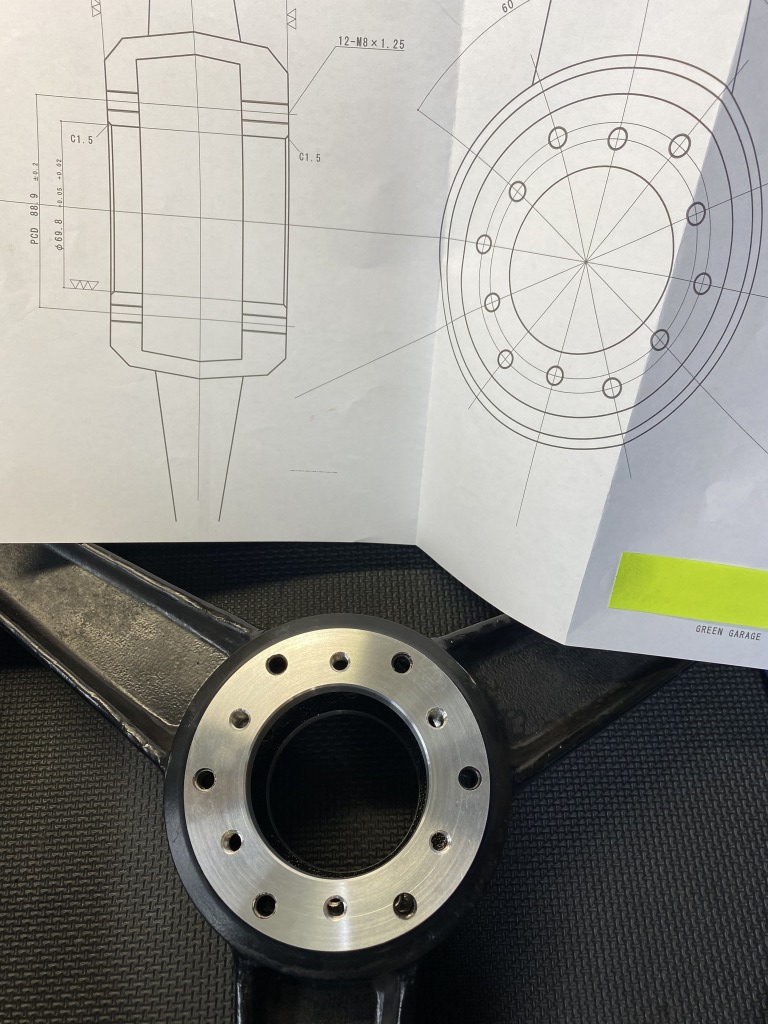

フロントは弊社のS1ローター仕様にするにあたり、ラージハブのように大きくくりぬくタイプとしました。ローター取り付けのPCDも変更しています。左右とも同じ形状。ホイールベアリングはS1同様インナーローター側に設置します。

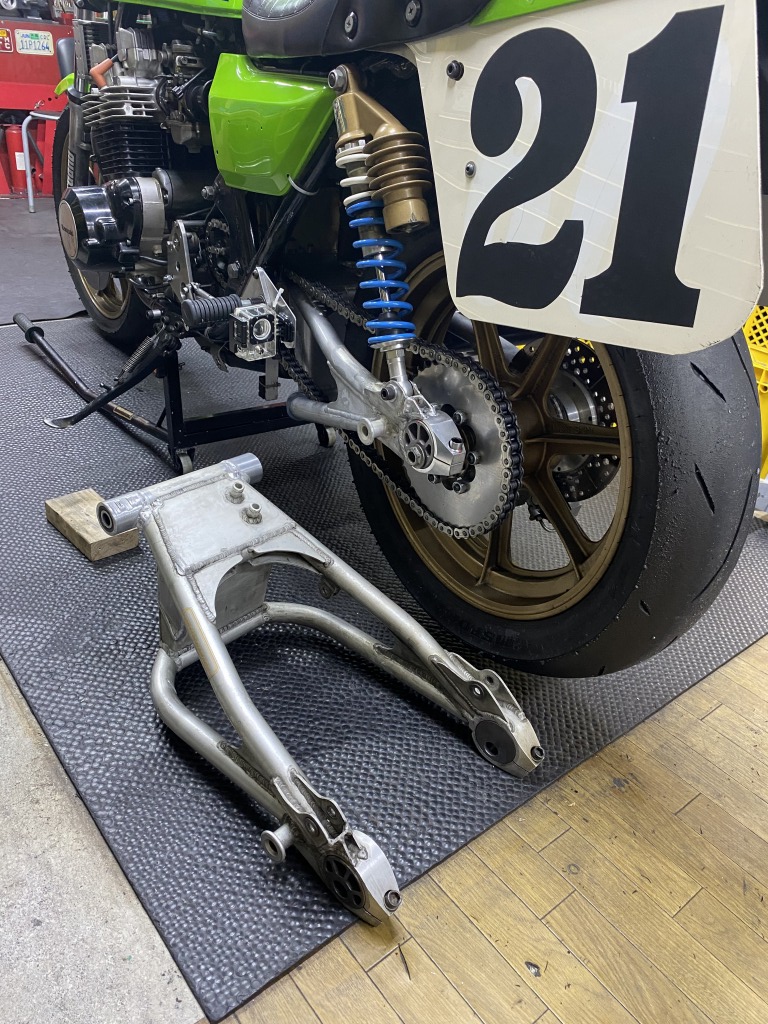

修理したS1スイングアームの走行テストを筑波サーキットで行い、無事終了しました。確認が取れたので外して塗装にだします。

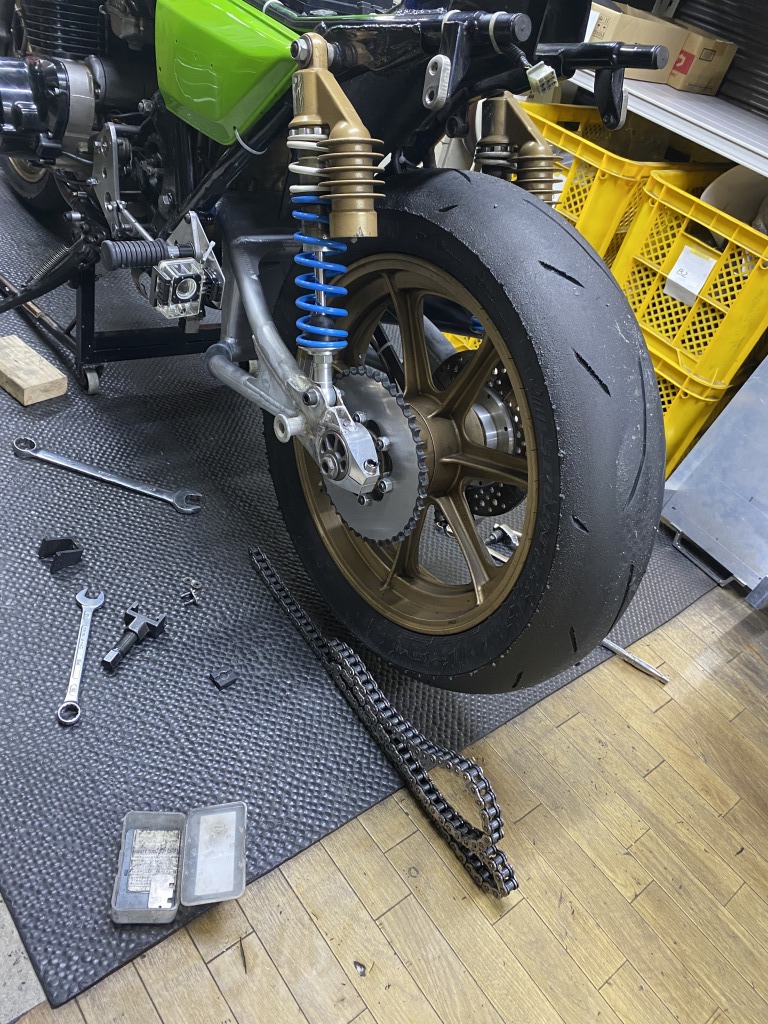

スイングアームはトラス構造なので、毎回チェーンを切断する必要があります。
