ワークススイングアーム製作の続きです。トラス補強部分を作ります。パイプは少し長めに切り出し、ベンダーで曲げてから必要な長さに切断します。
アンダーループの部分は、手持ちのベンダーの関係で左右別々に作ってから溶接で繋ぎます。

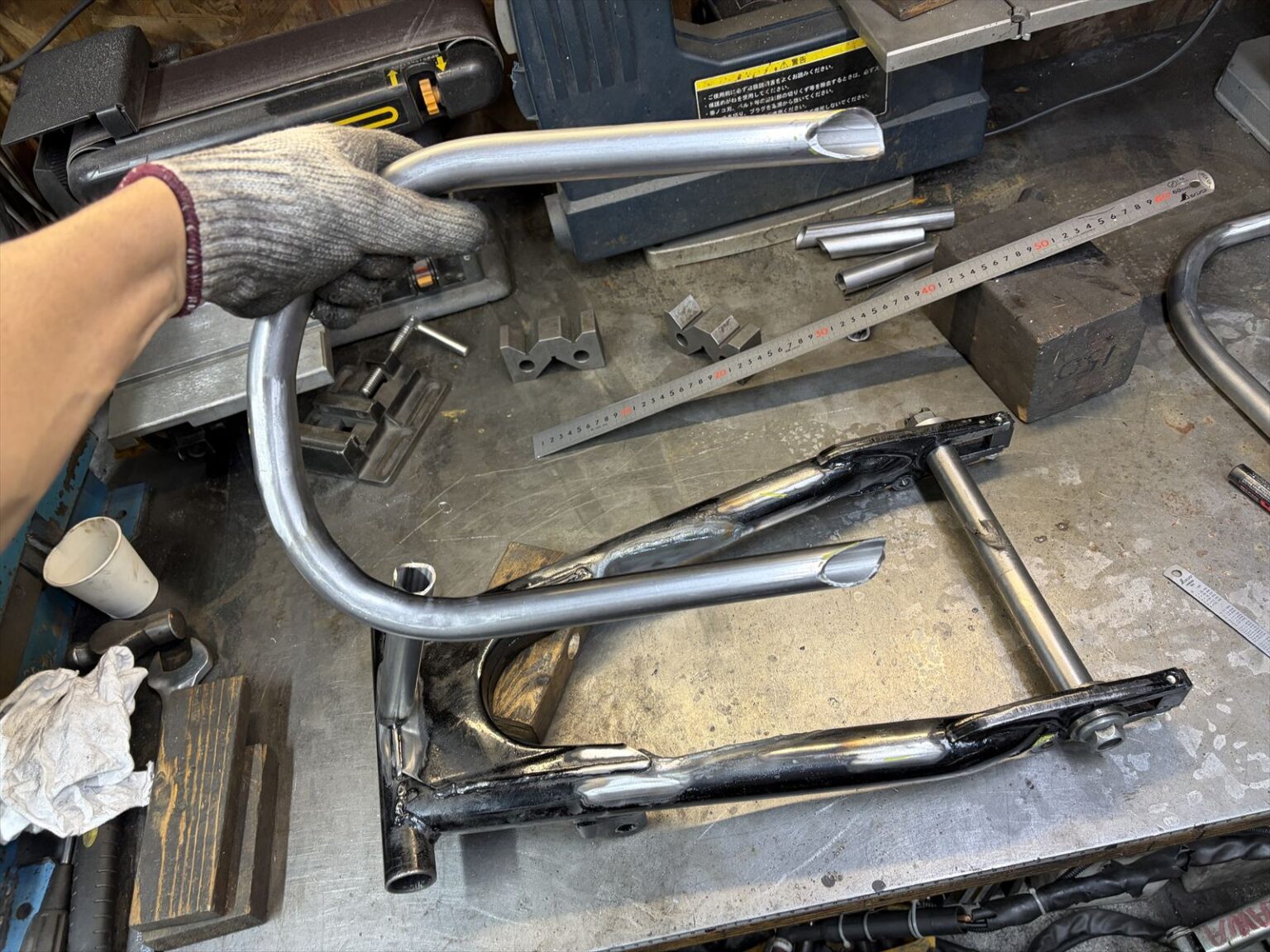

アンダーループをスイングアームに合わせて接続面を整えます。

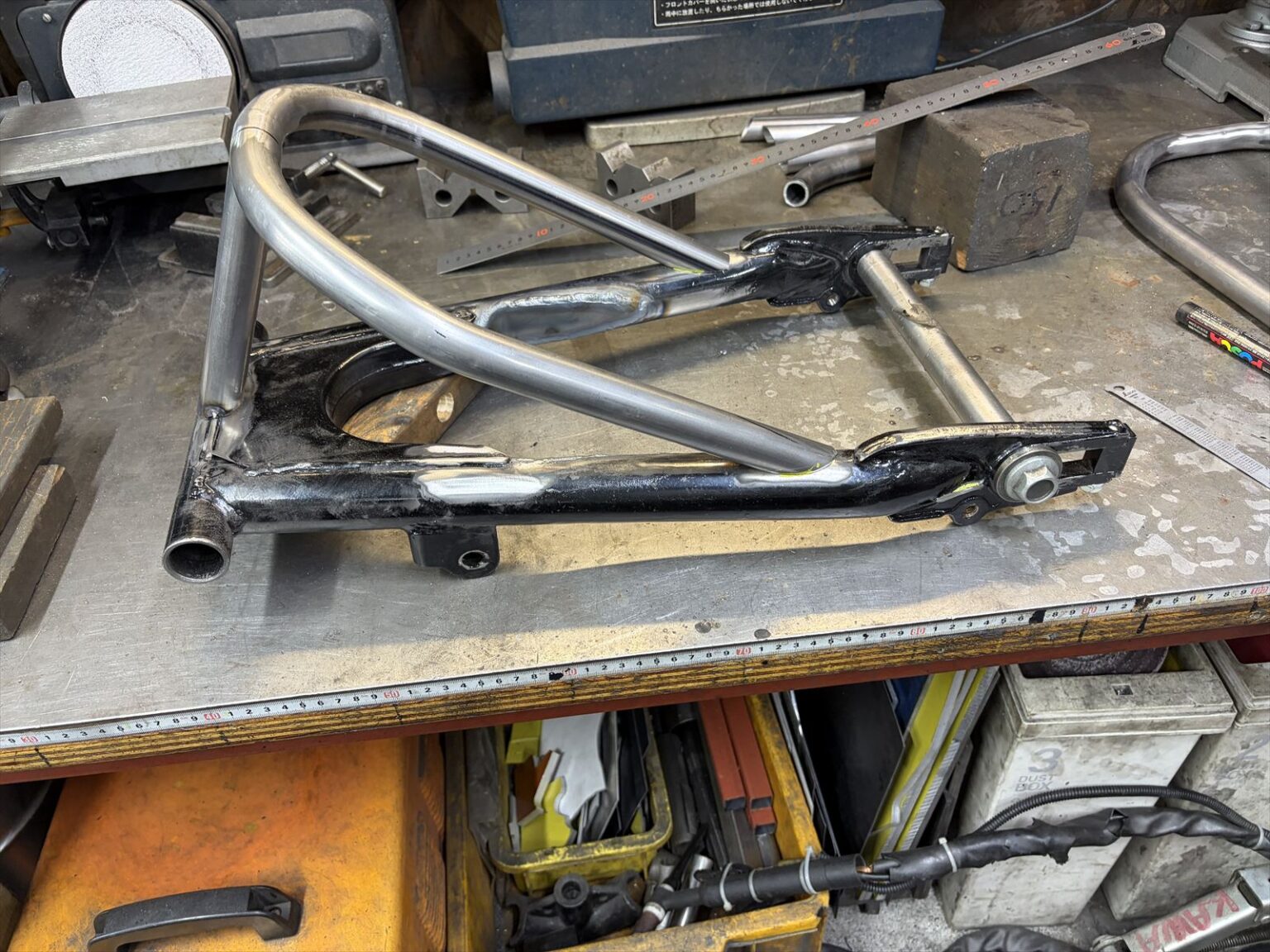

接続部分の合わせ加工後はこんな感じ。

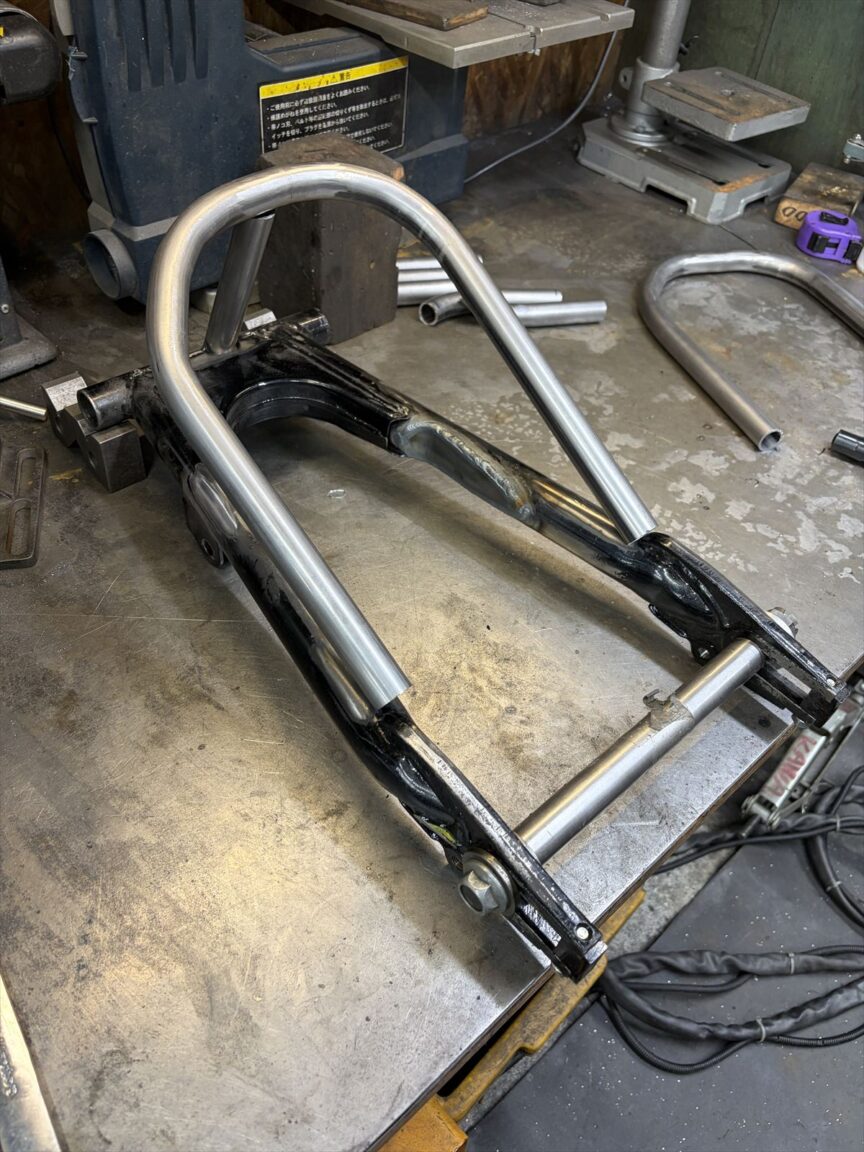

位置合わせします。

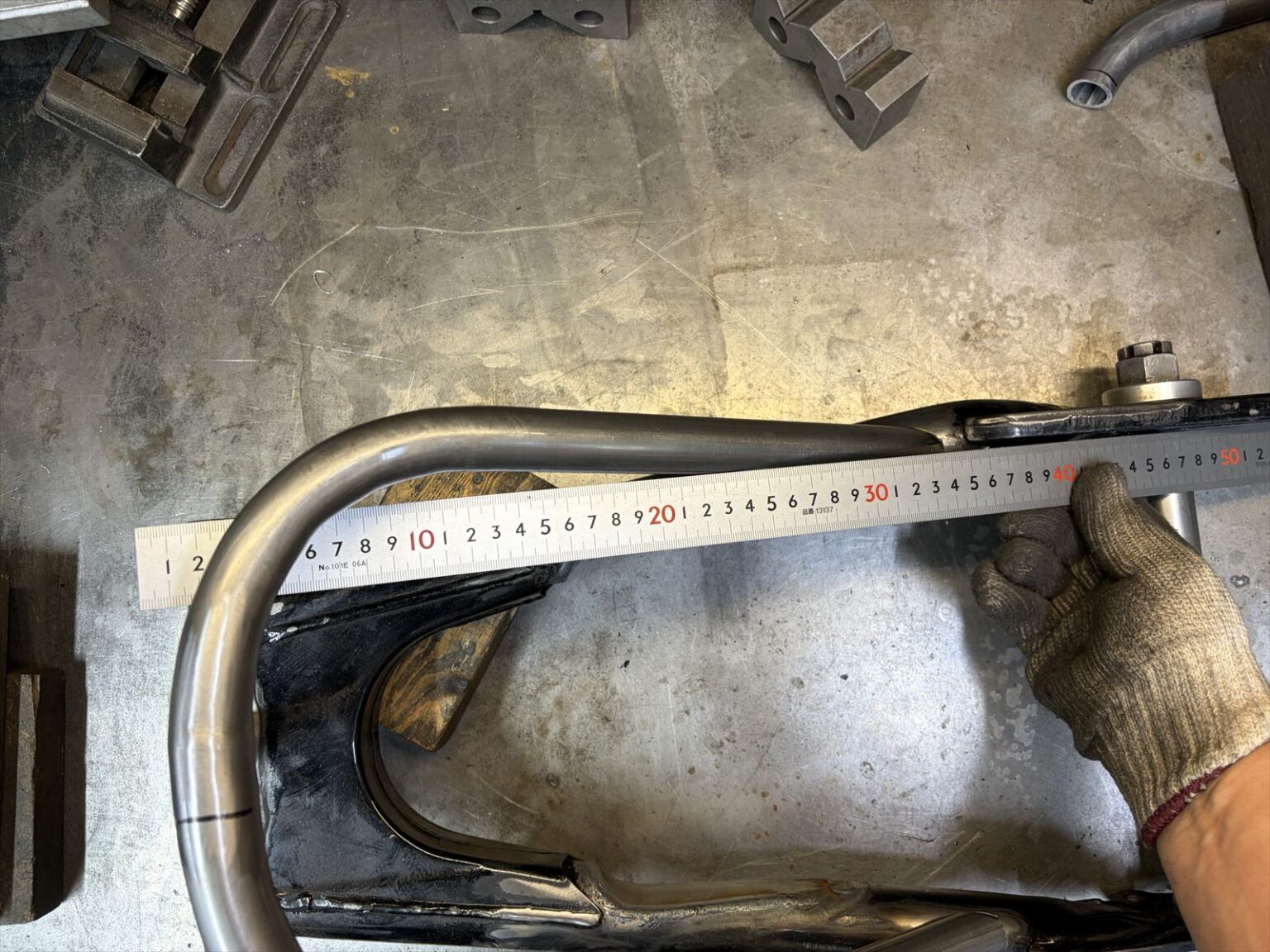

チェーンとのクリアランスが狭いので、チェーンラインの位置を確認してループの位置を決めます。

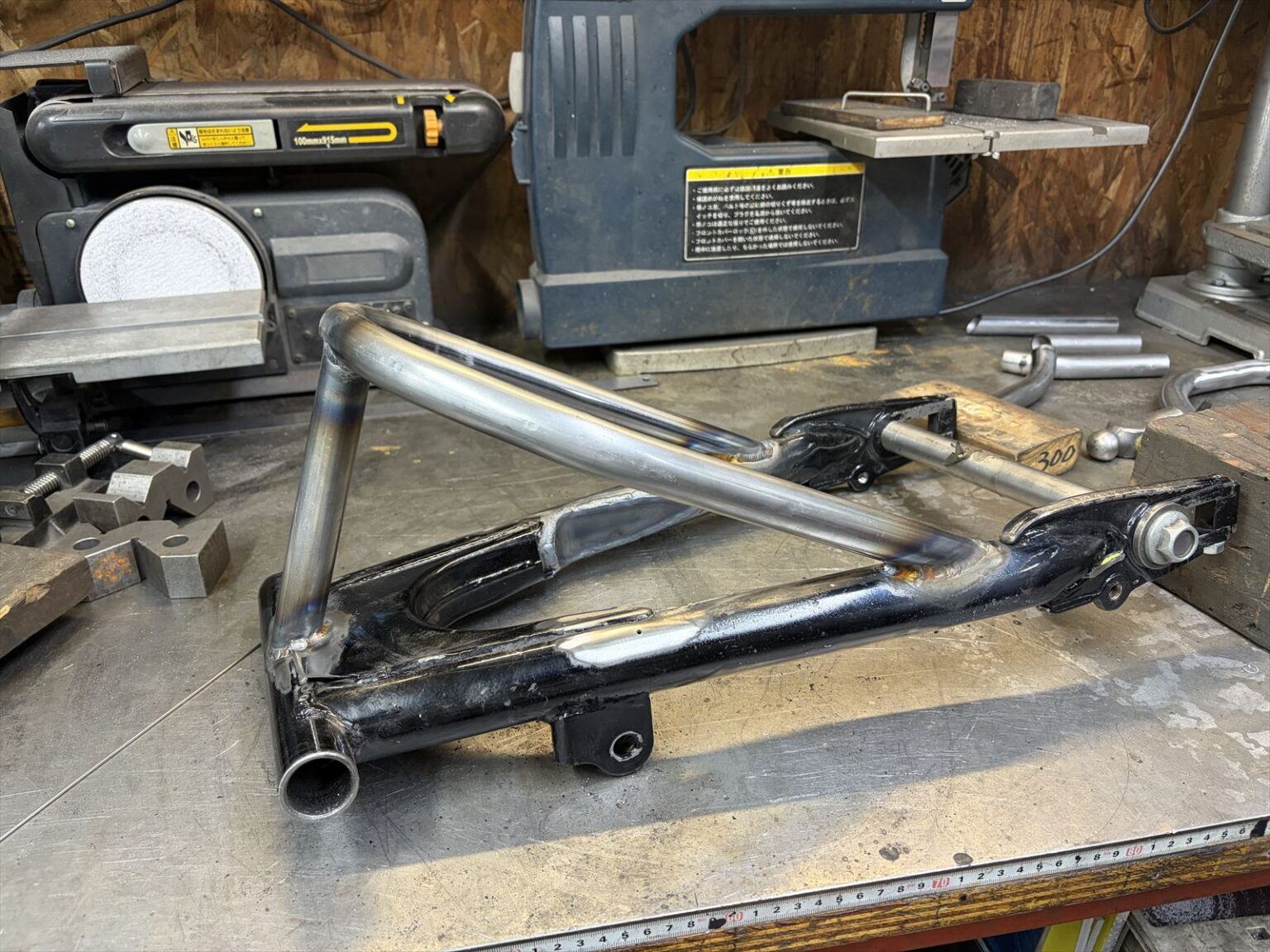

ループとフロントの支柱を溶接します。

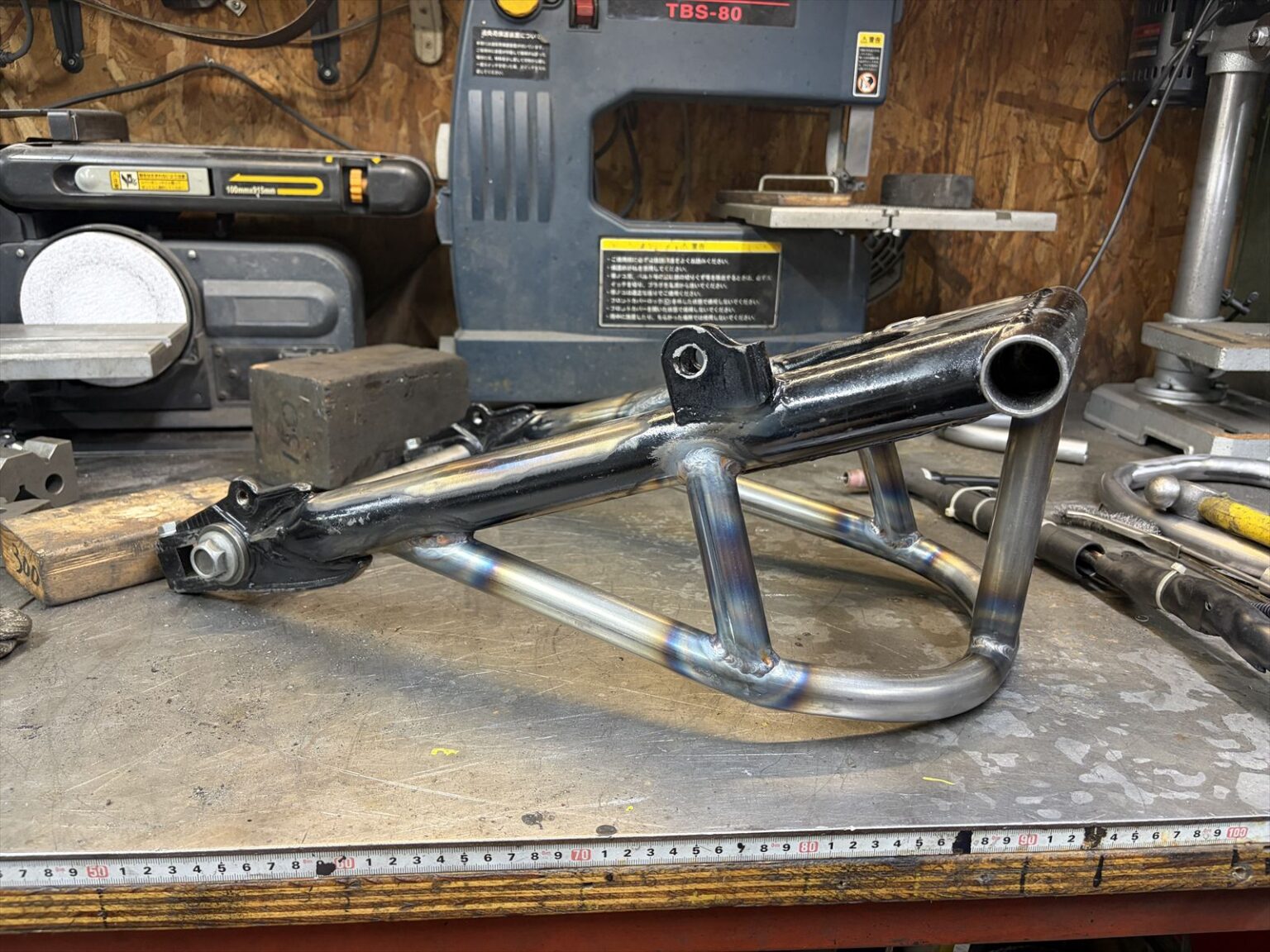

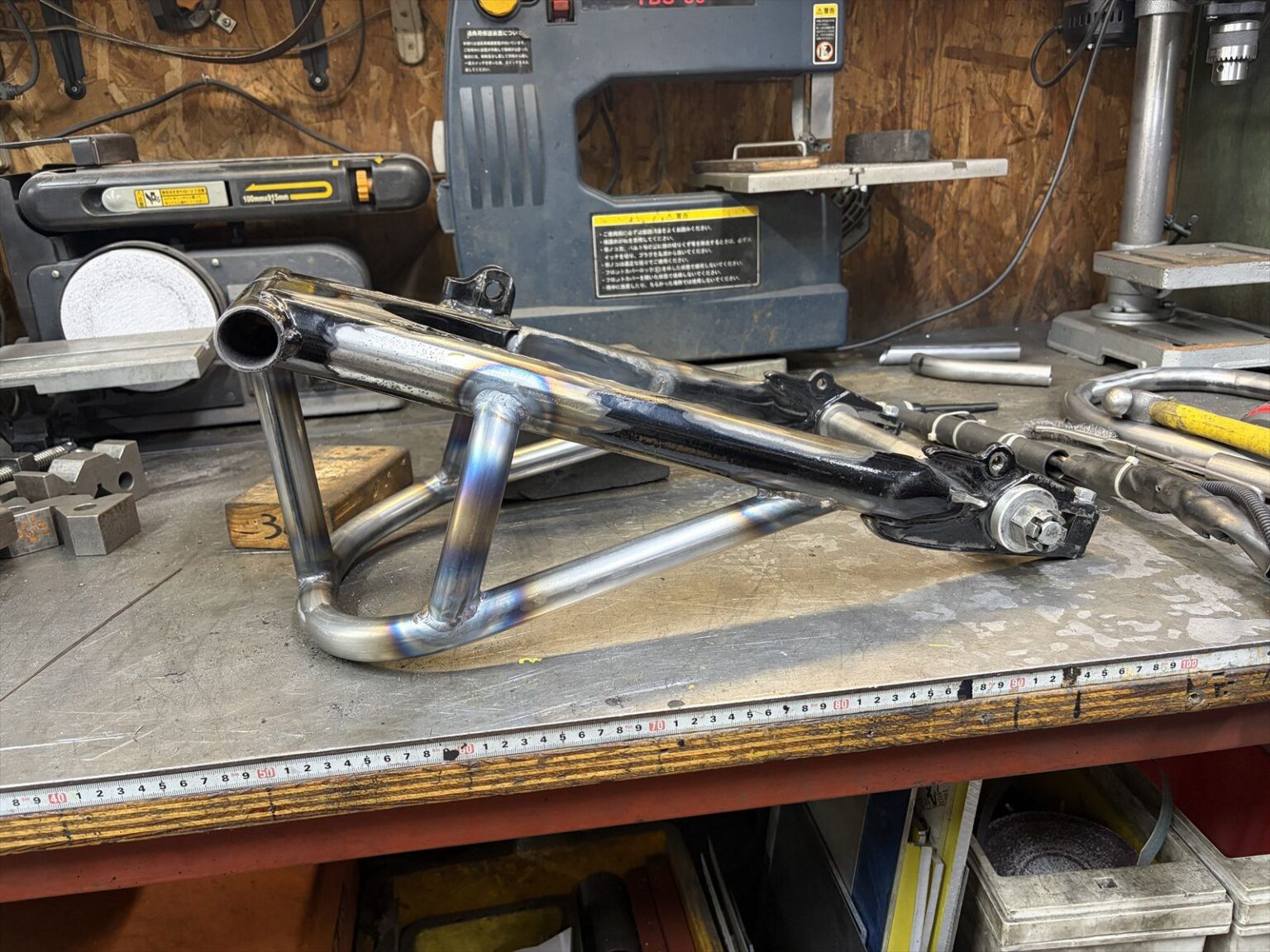

左右に補強パイプを追加します。これでトラス部分は完成です。

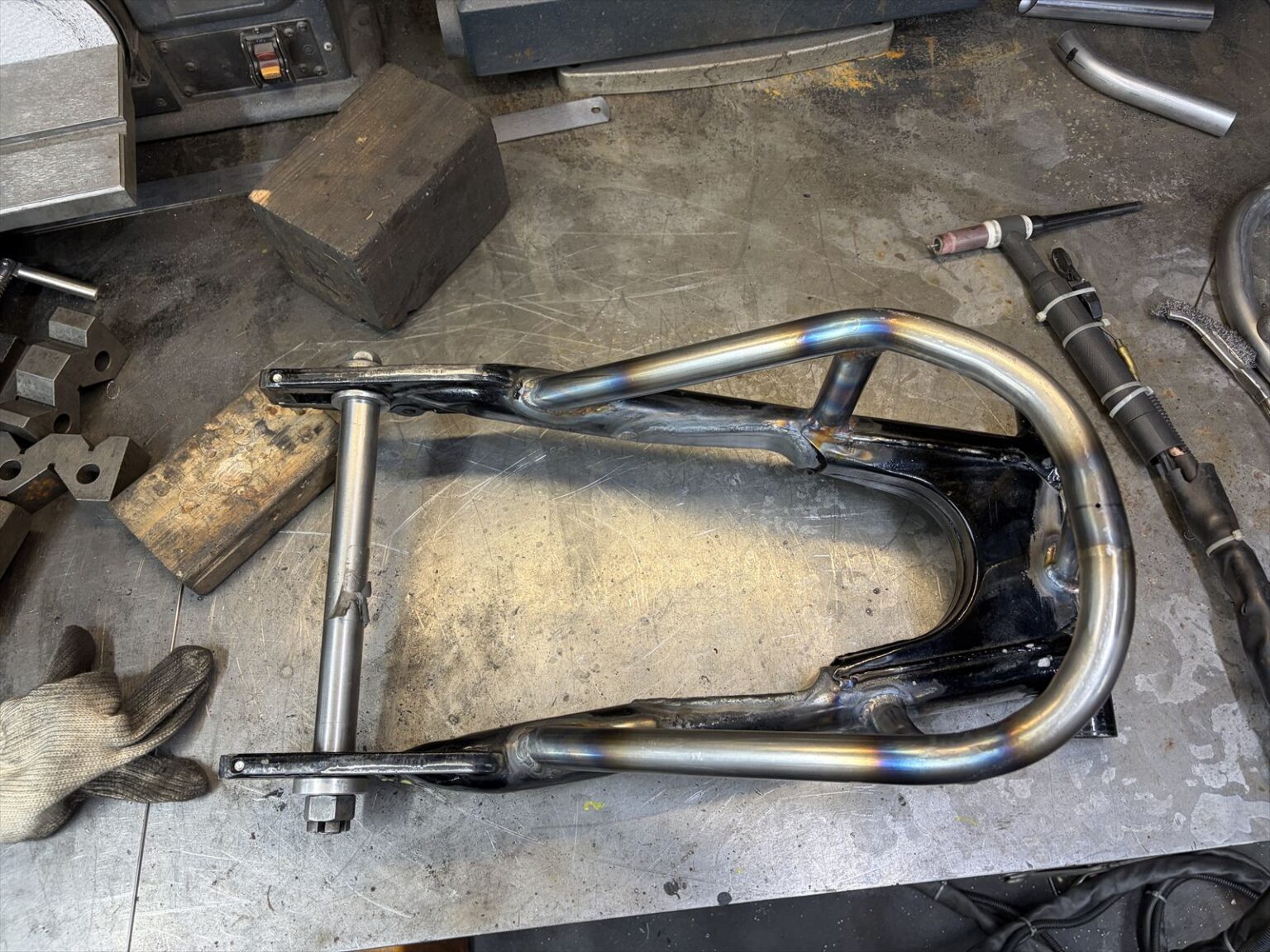

下から見ると左右非対称なのが解ります。右側はマフラーの逃げ、左はチェーンライン確保のためです。

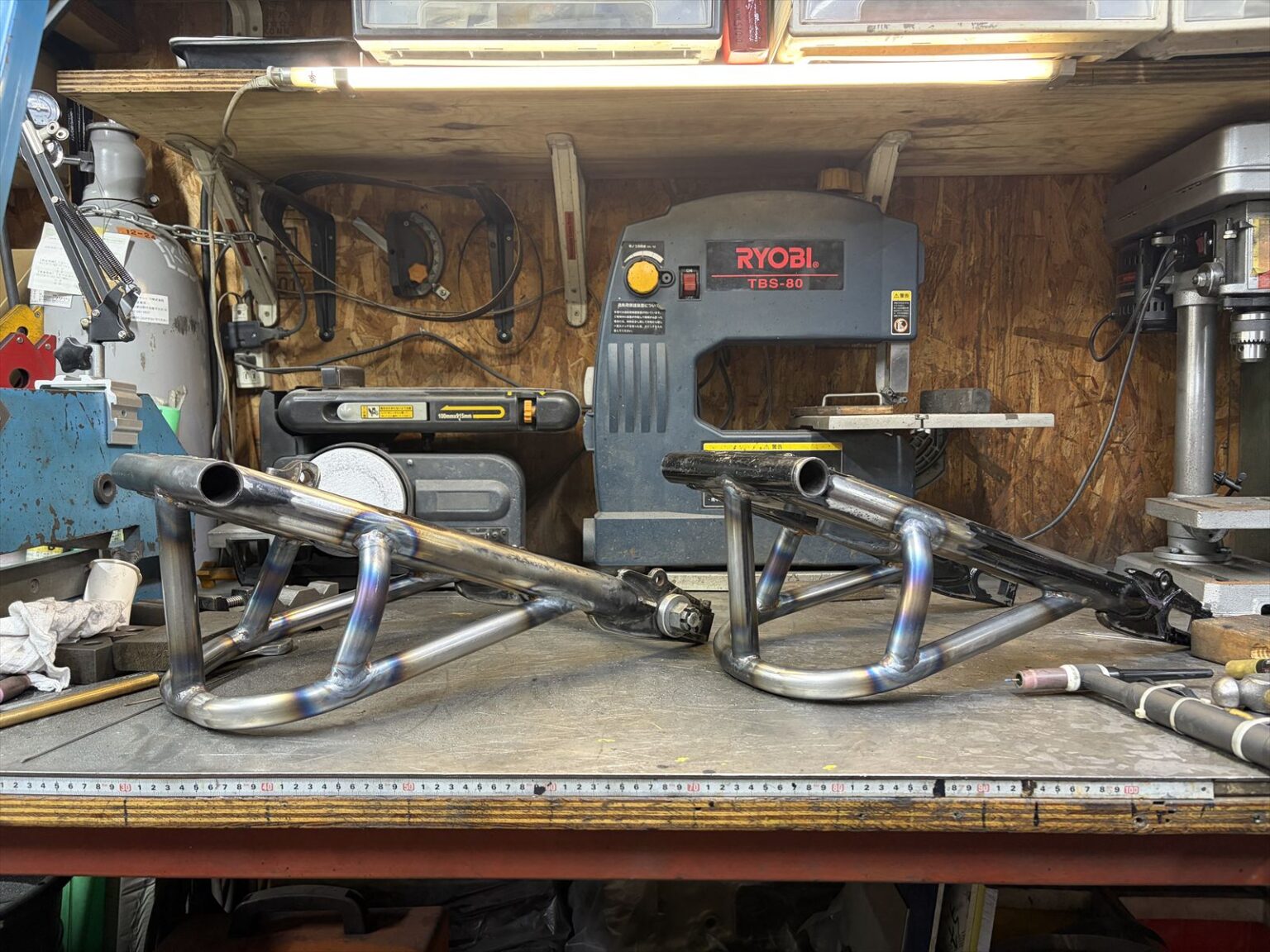

2本目もトラス部分までできました。このあとはオフセットさせたショック受けを取り付けます。
