Z1000J O.H様 ジェネレーター分解点検

組み立てに問題がありそうなのでジェネレーターローターを分解点検します。

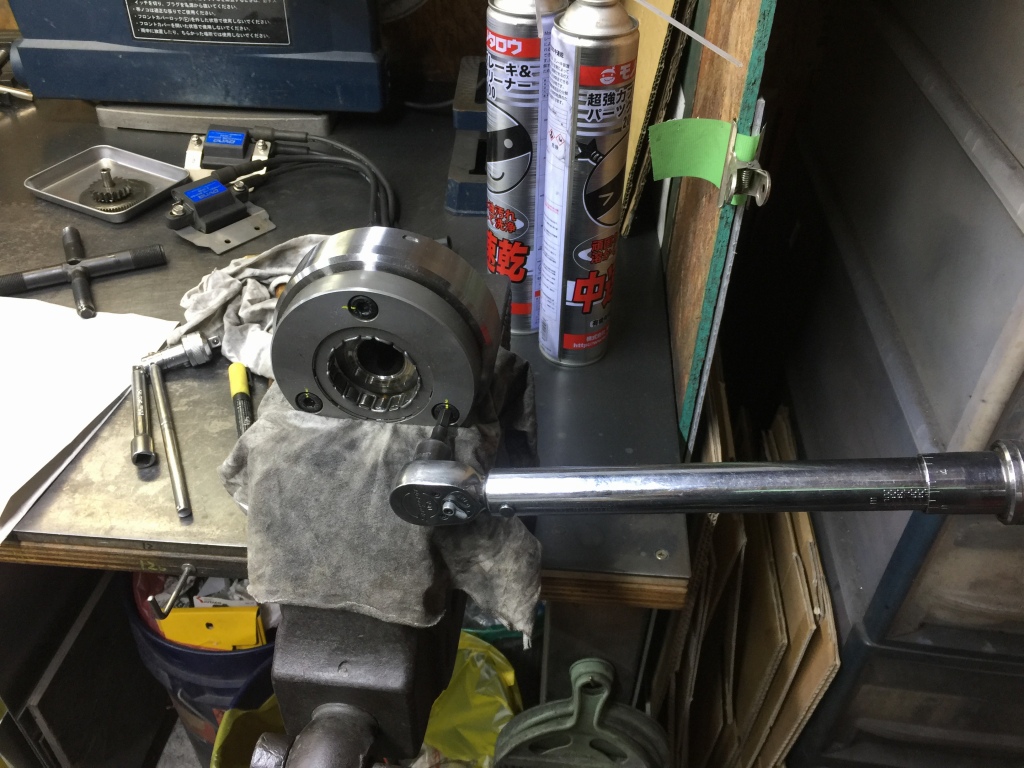

スタータークラッチの締め付けトルクを確認しておきます。問題ありません。

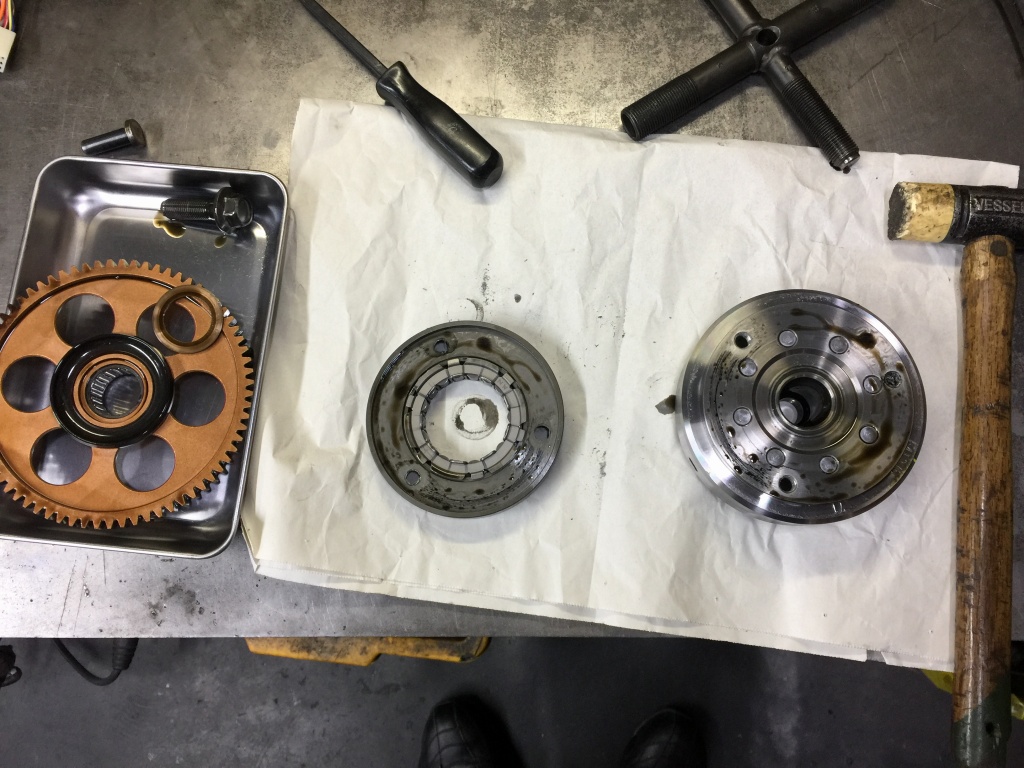

スタータークラッチを分解します。

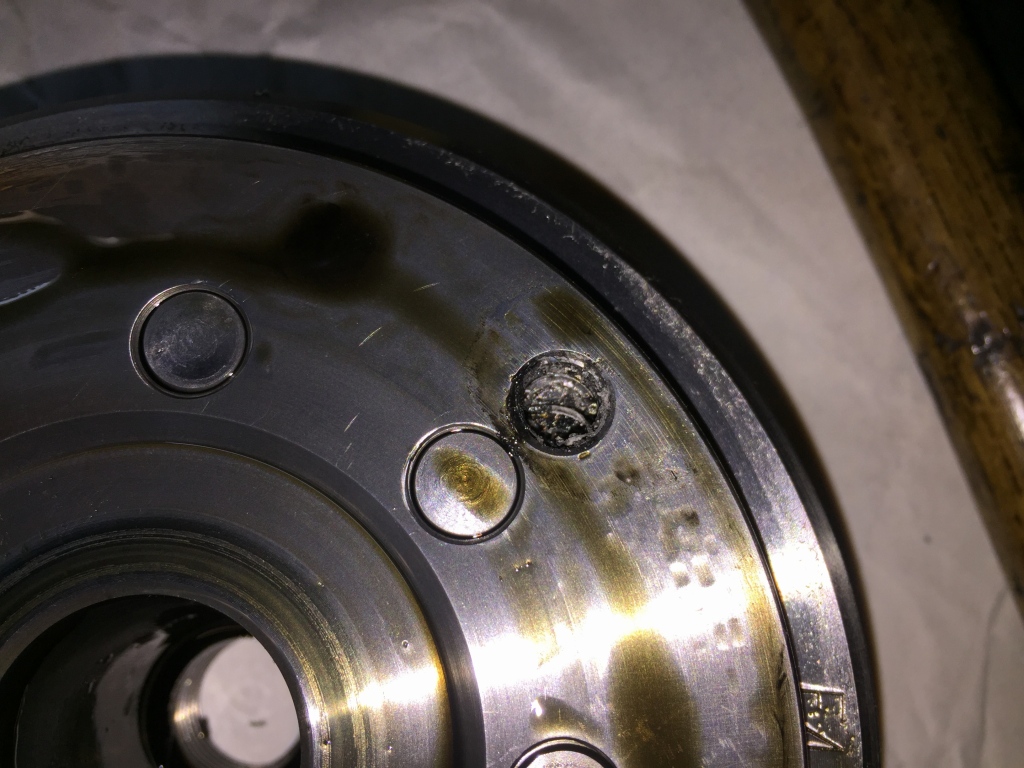

ネジ穴の底にはキズが。やはり底突きしていたようです。

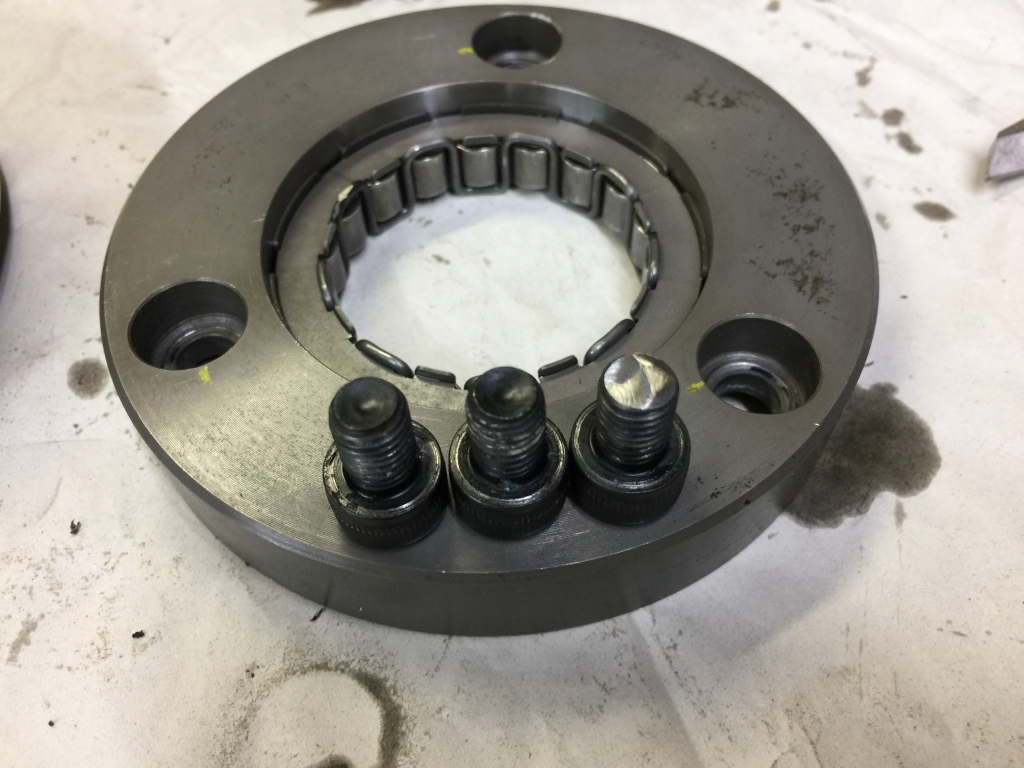

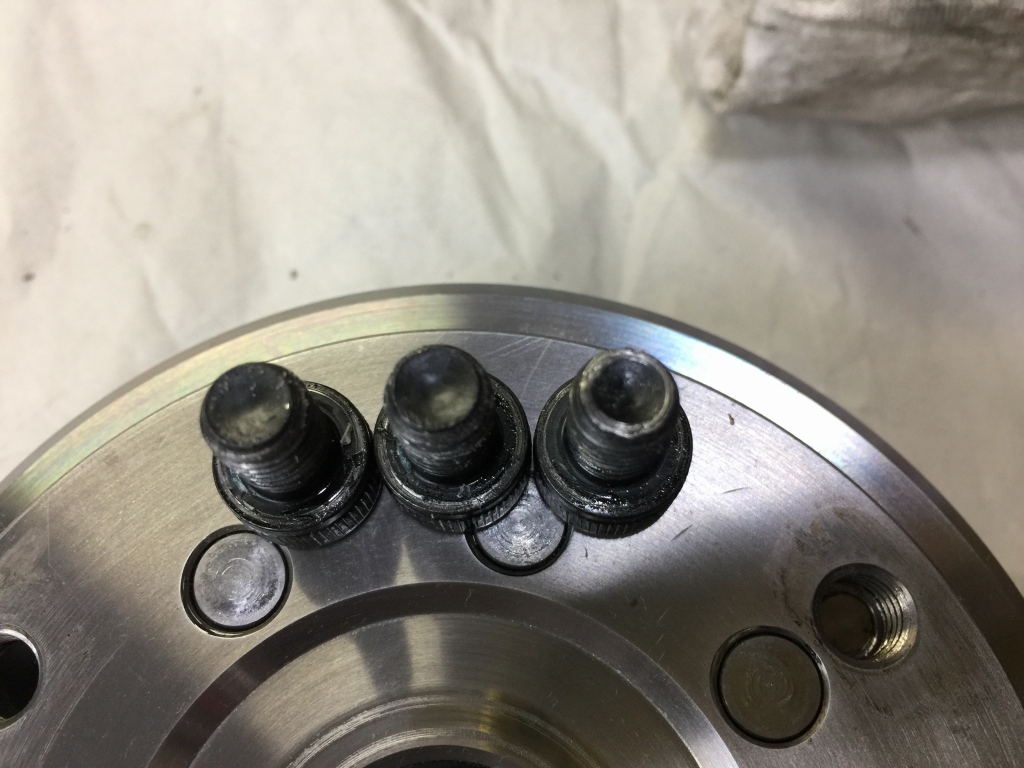

ボルトにもキズがあります。

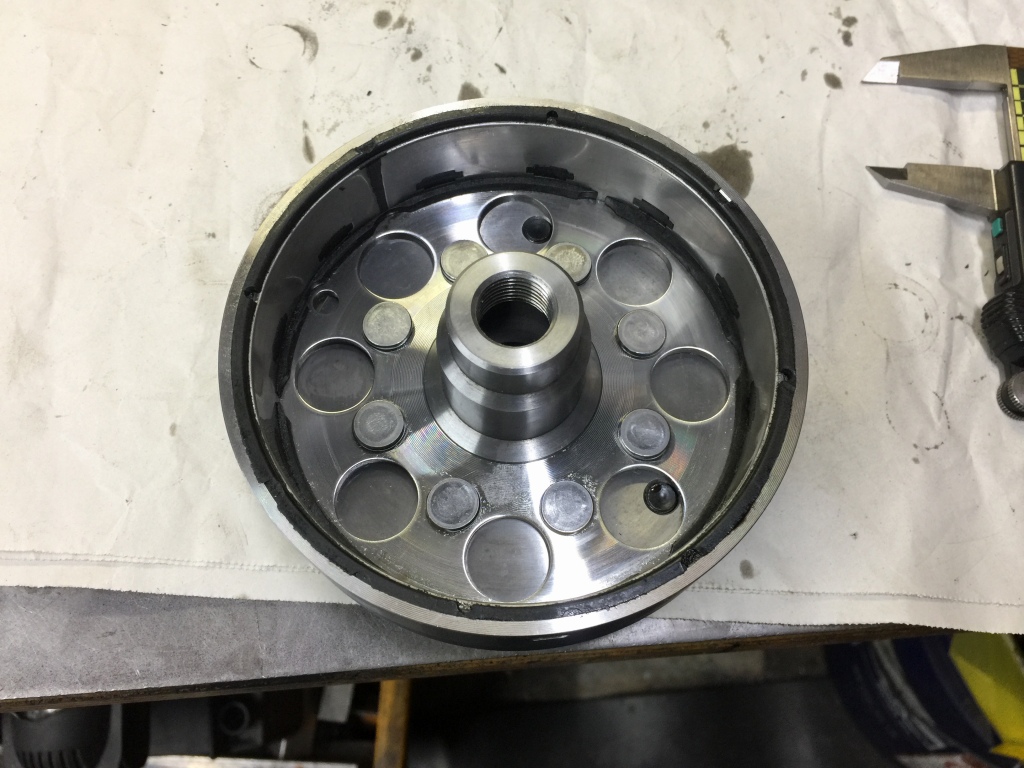

計測の結果、0.4ミリほど長いので削ります。

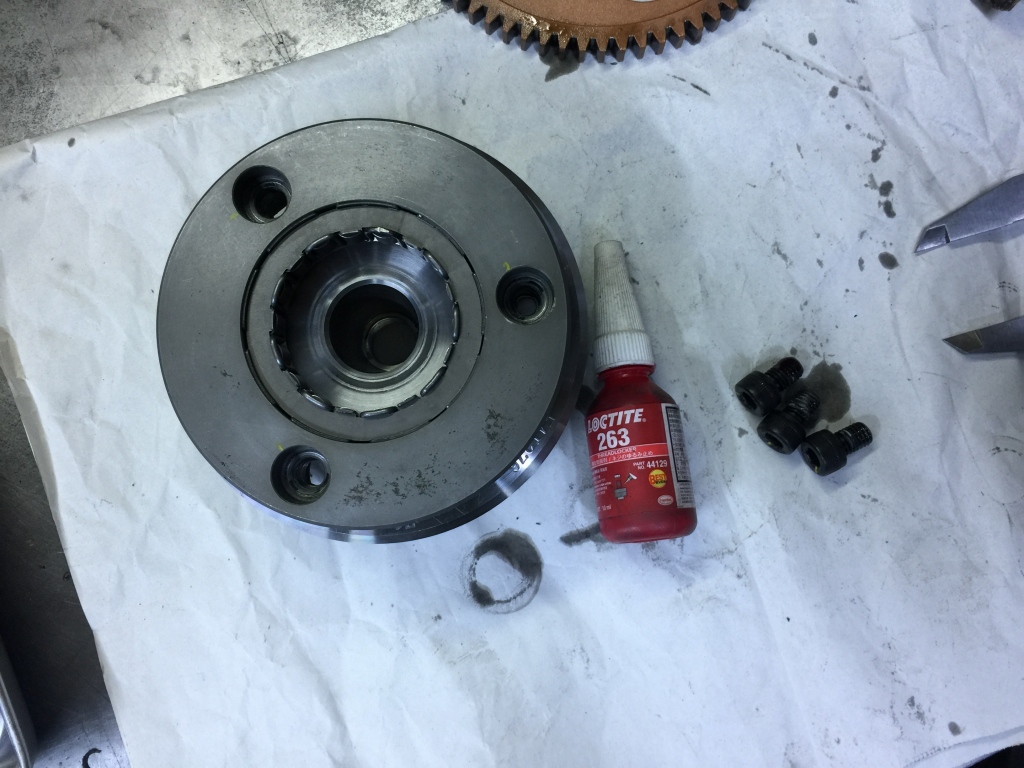

幸いに塑性変形は無かったので、再度組み立てます。

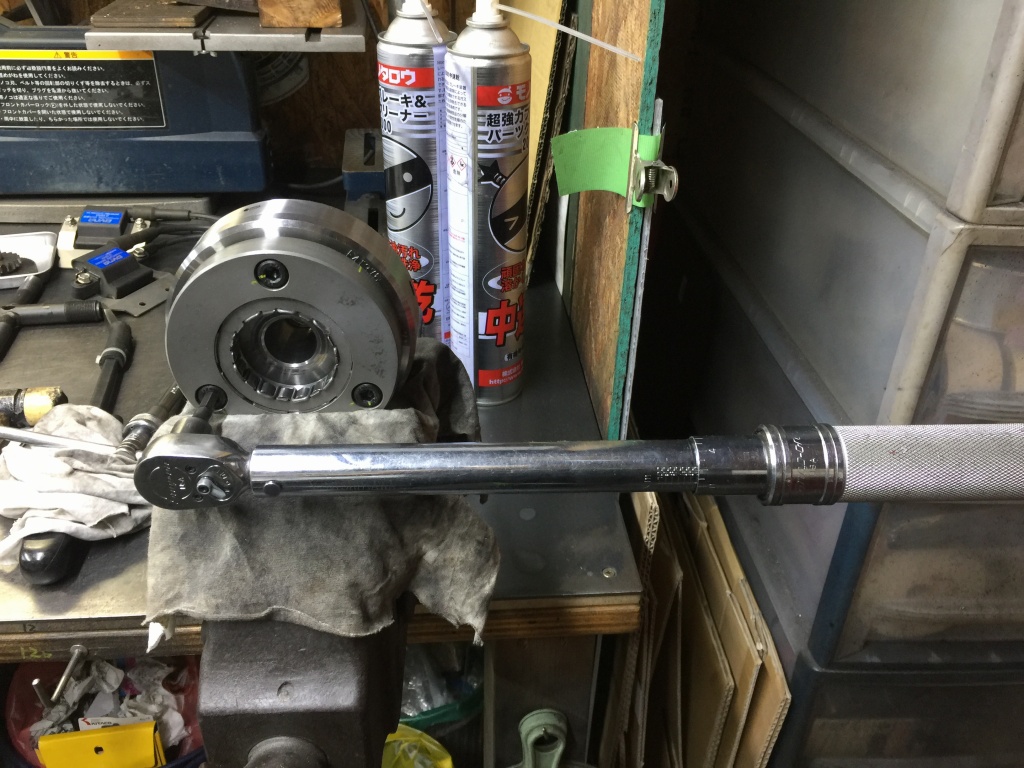

締め付けは規定トルクでしっかりと。



底突きが無くなったので、今度は浮かずに密着するようになりました。



これで大丈夫。

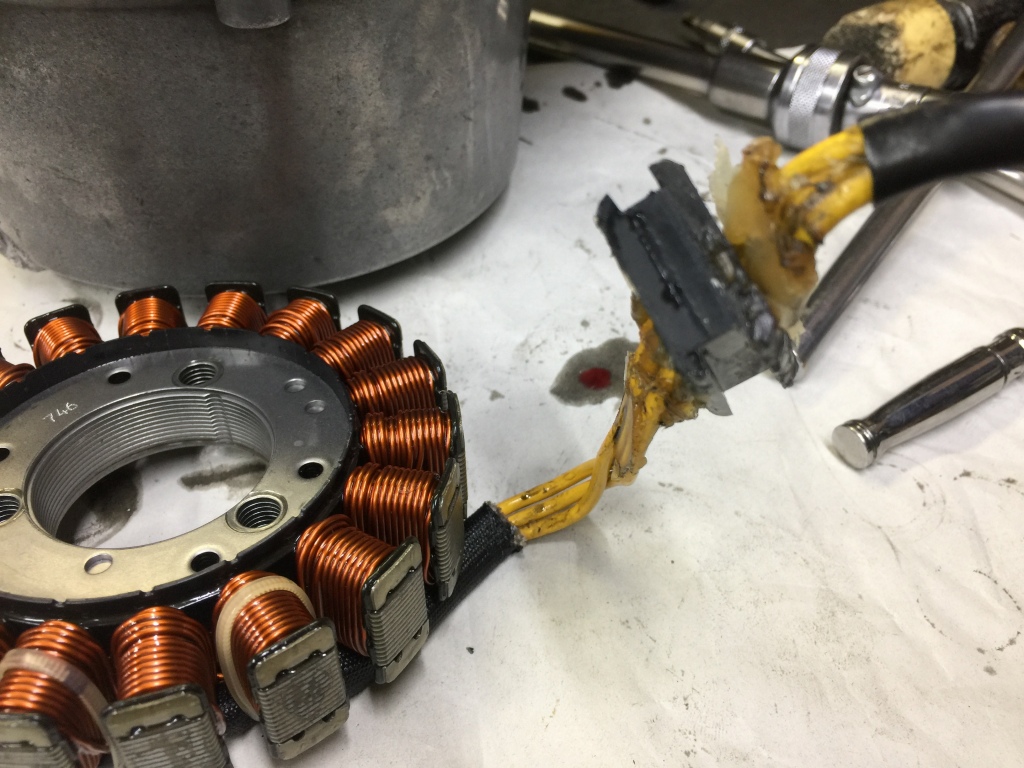

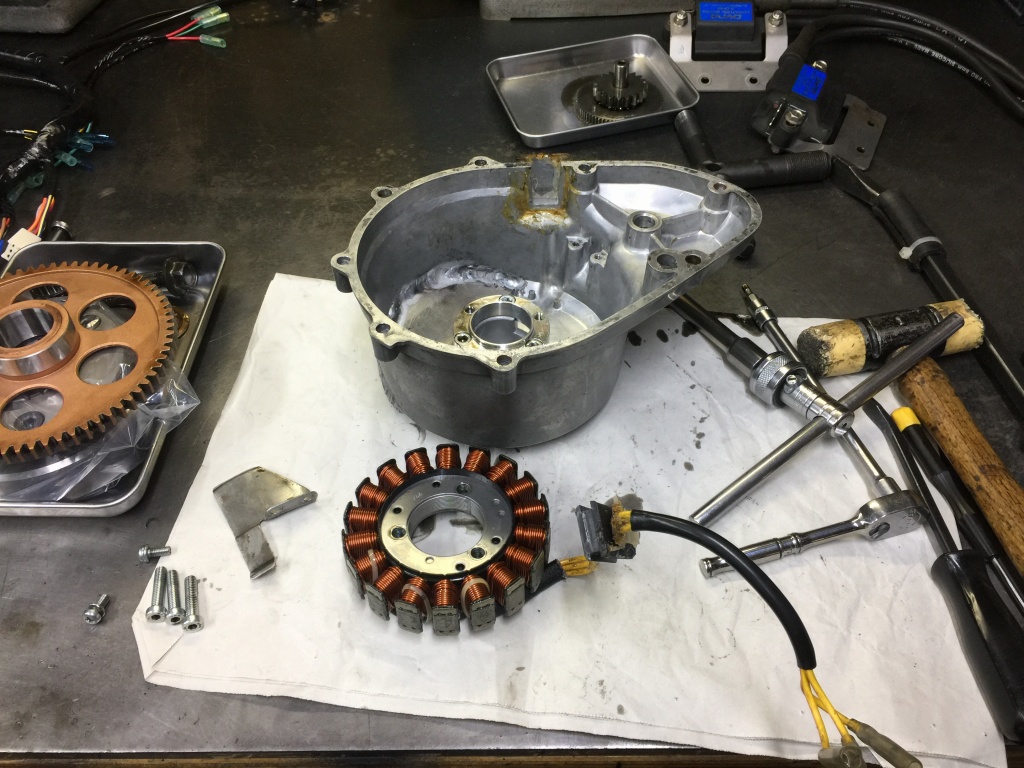

過とカバーを交換するのでステーターコイルを外します。

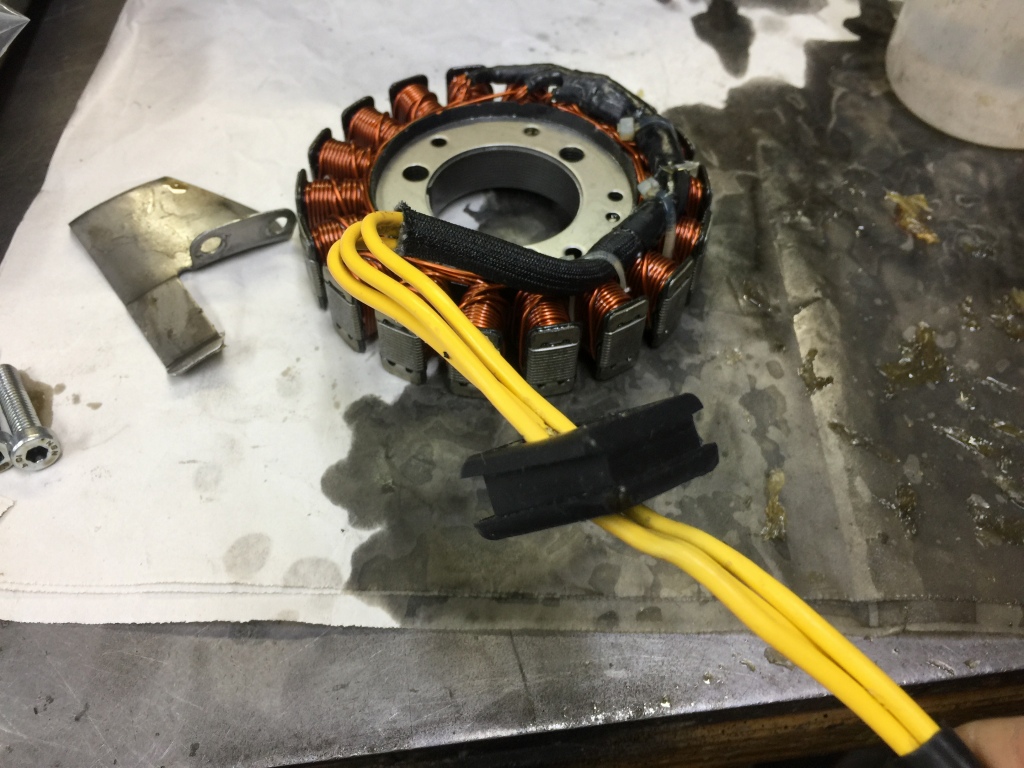

グロメットは弾力があるので再使用します。

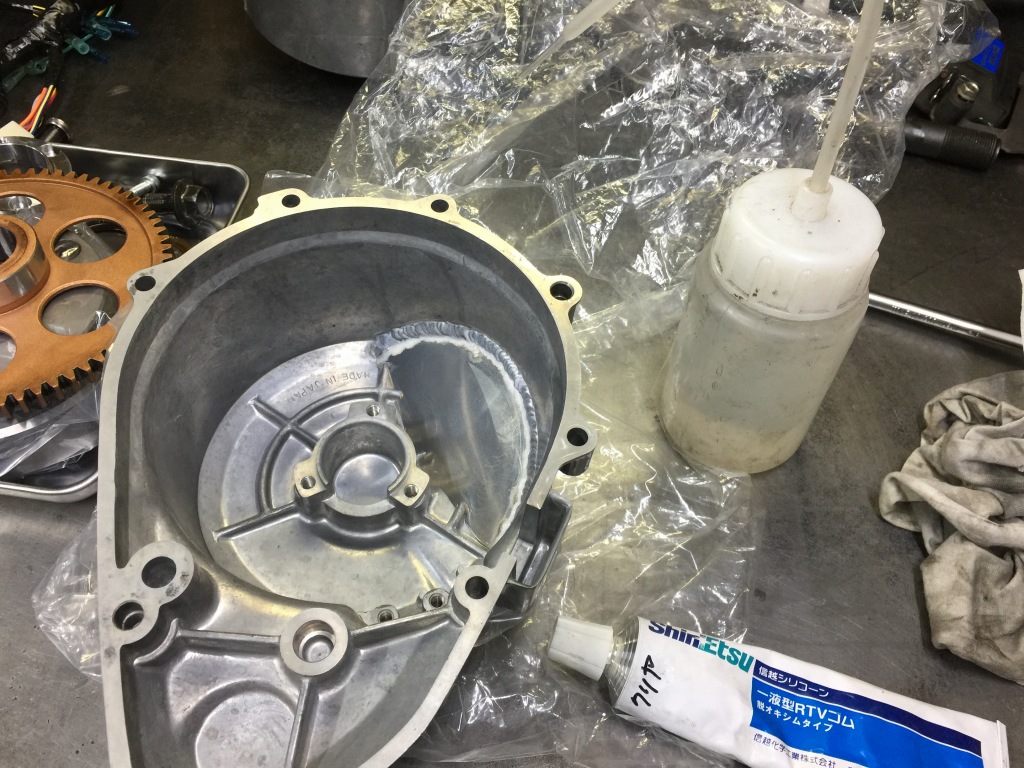

シリコンボンドをきれいに取り、完全に脱脂します。

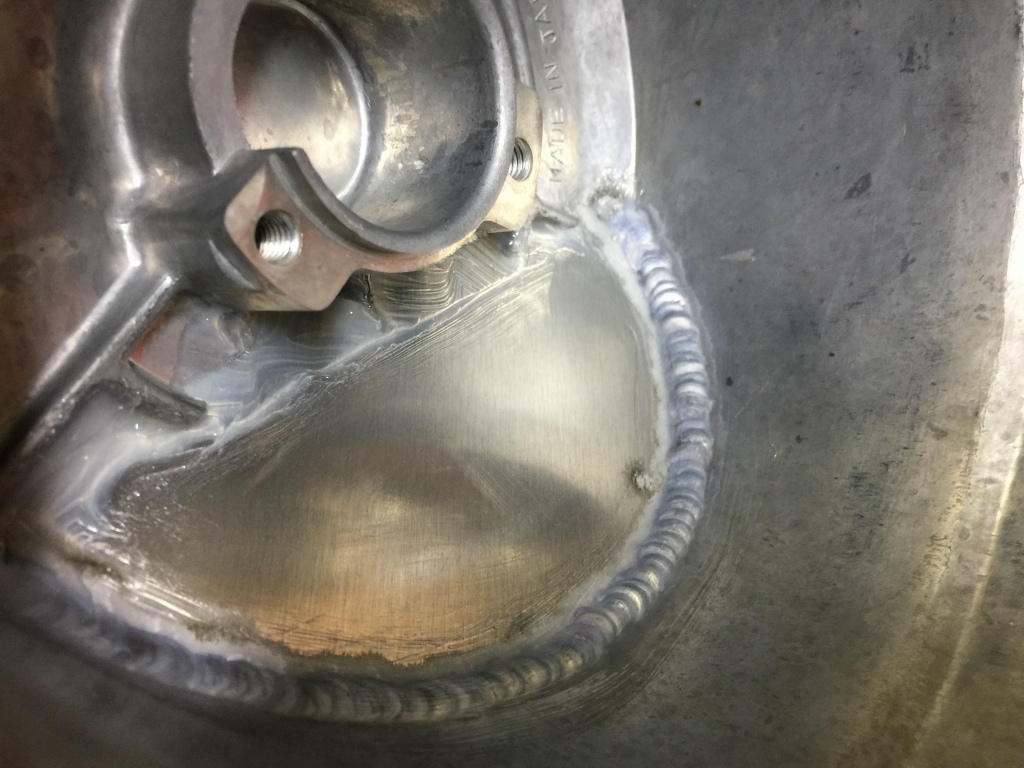

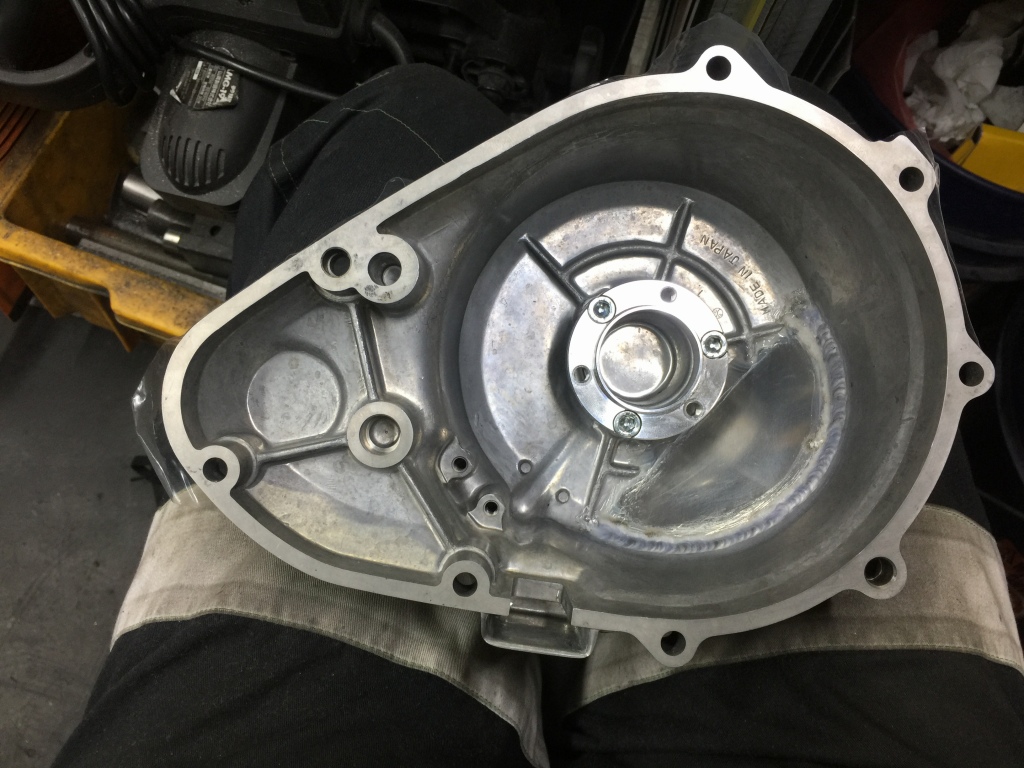

新しいカットカバーは、溶接部分にオイルリーク予防でシリコンボンドを擦り込んでおきます。



余分なボンドは拭き取ります。



アダプターを取り付けます。



コイルを取り付けます。つづく
