Z1000Mk2 K様 エンジン腰上組み立て

角溝用のコッターが入荷したので組み付けます。今でも純正部品が揃うのは助かりますね。



エンジン側もスタンバイします。

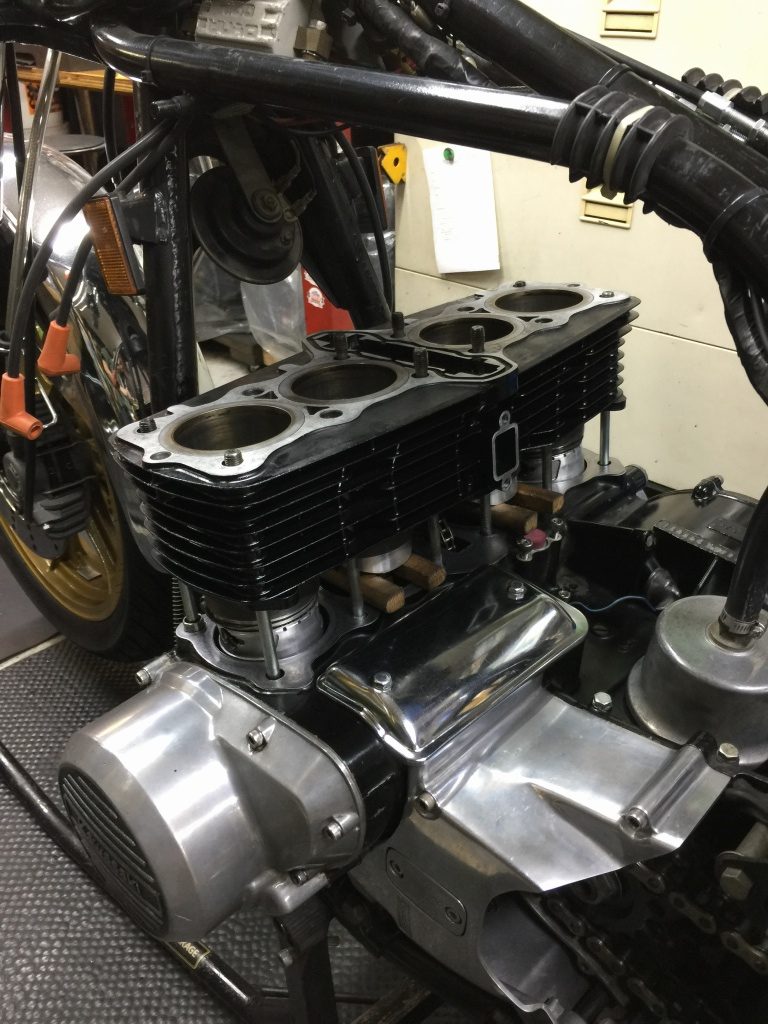

シリンダーを挿入します。

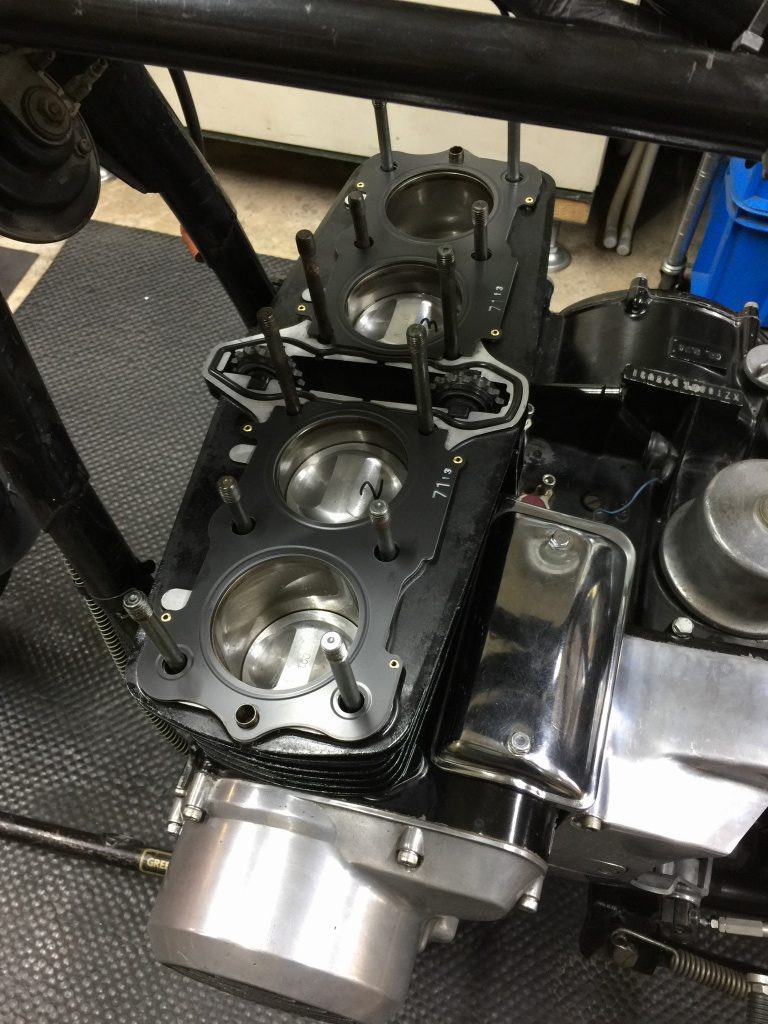

ヘッドガスケットはPAMSのメタル製を使用します。

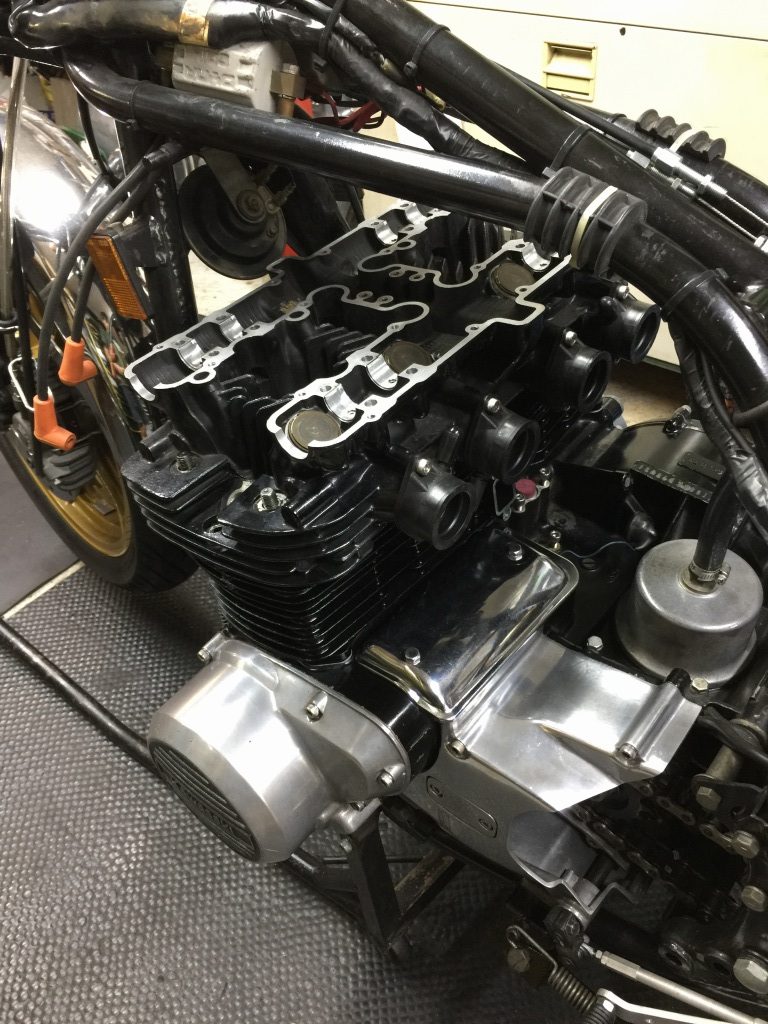

ヘッドを組み付けます。

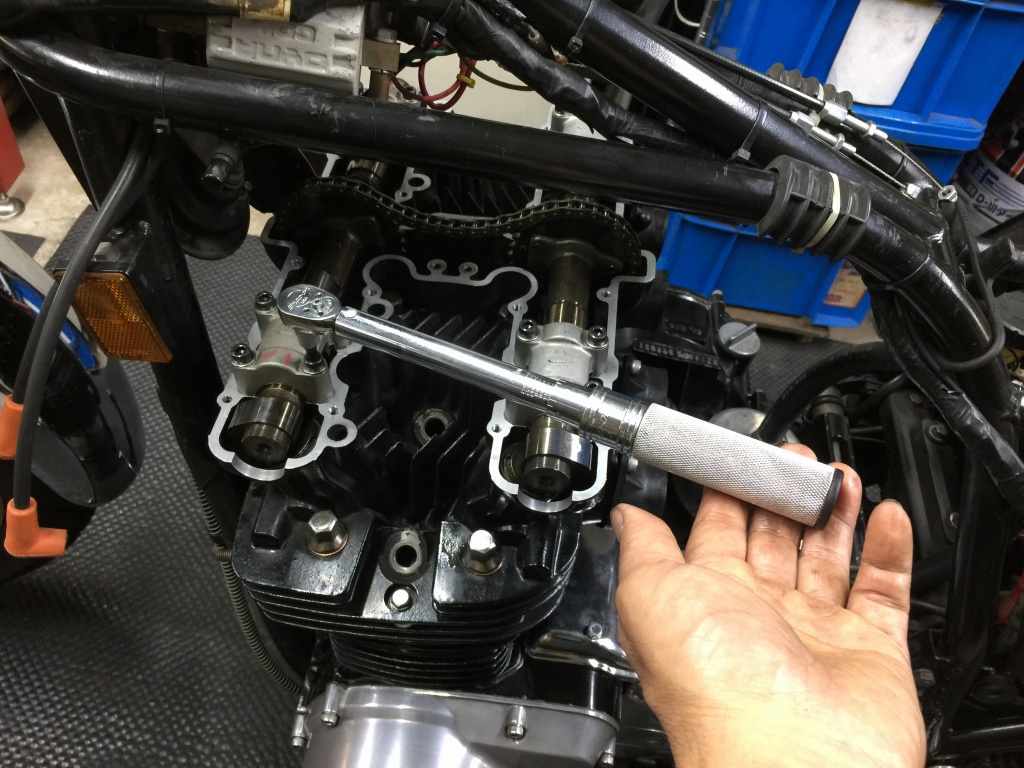

カムを組み付けます。

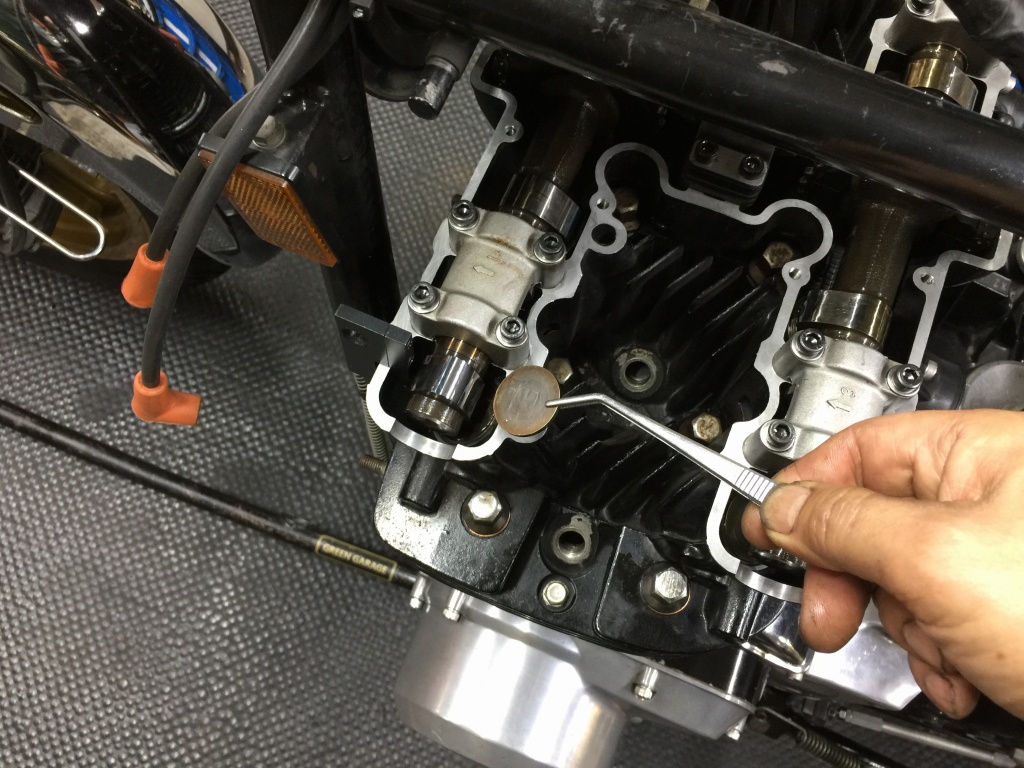

バルブクリアランスを調整します。

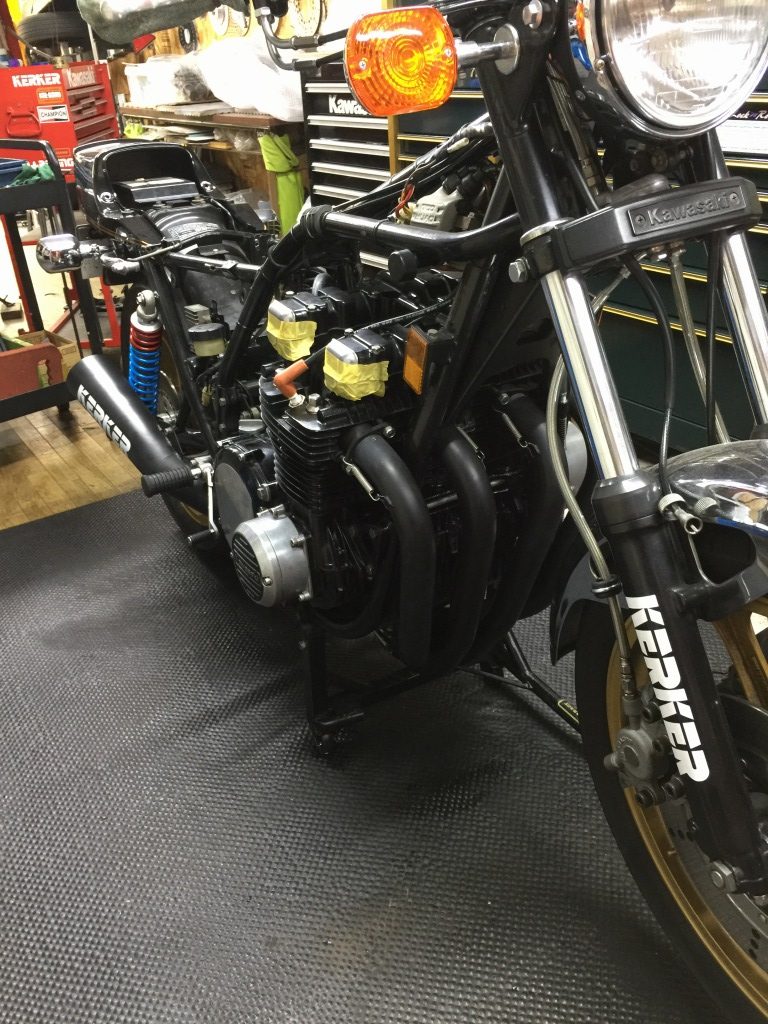

マフラーを取り付け、これでエンジン修理は完了です。



続いて、今回のメインメニューであるワークスタイプのオイルクーラー取り付けにかかります。

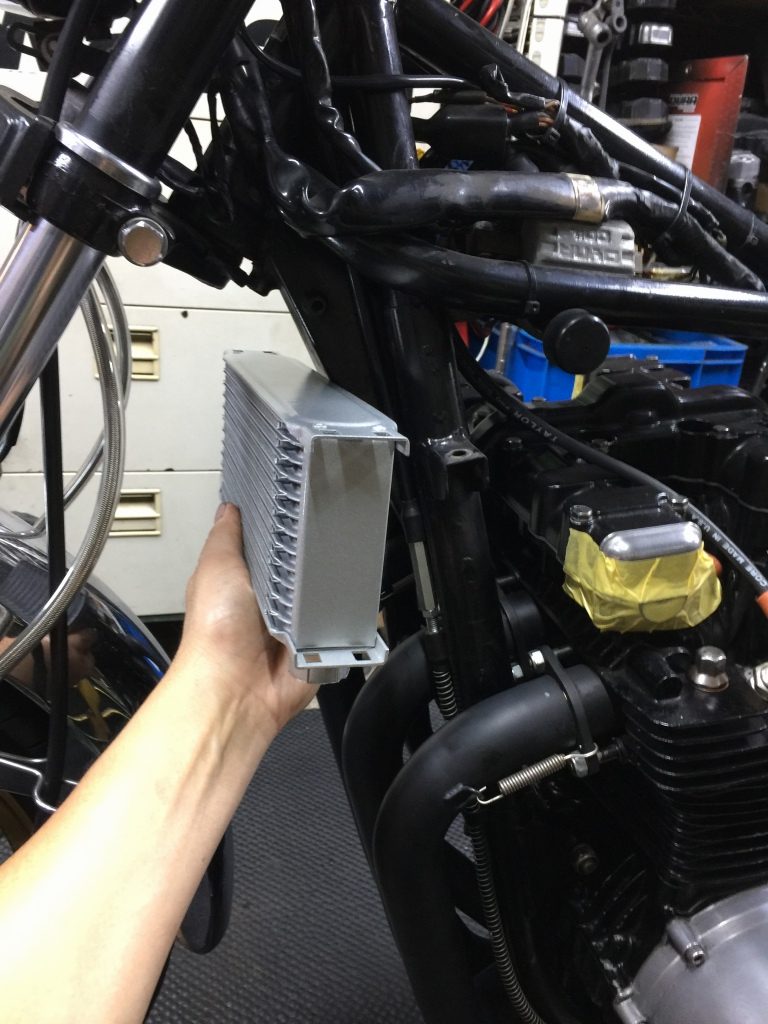

13段コアを垂直マウントするので、フレームガセットをカットしての直付けマウントでの装着です。

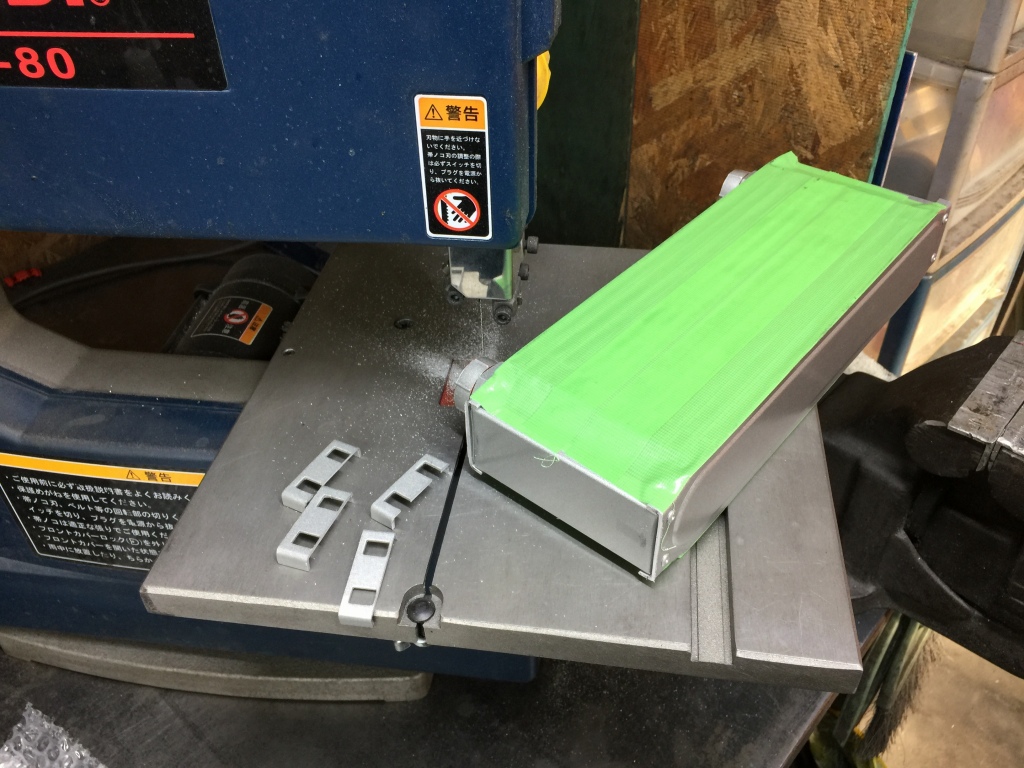

コアは当時風の外観にアレンジ。先ず耳をカットします。

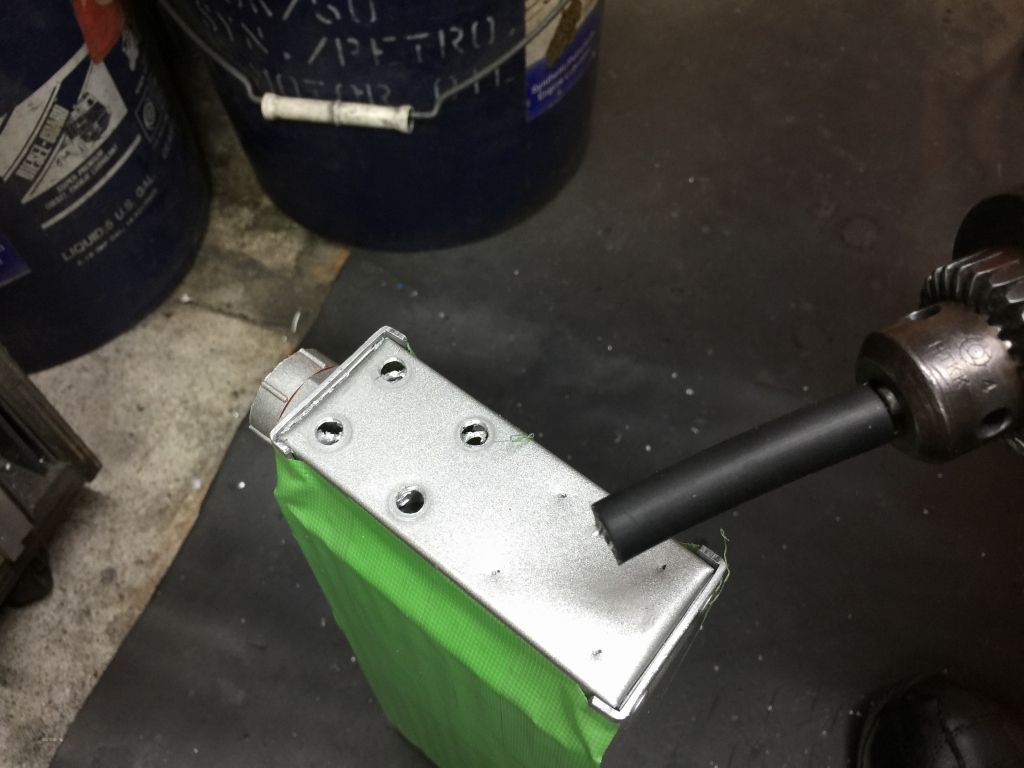

再度には穴を開けます。ドリルのキリには、過貫通防止のガイドを装着して穴開けします。刃先は一文字カットです。



穴開け後、穴からフィンが見えるところは少し曲げて隠しておきます。

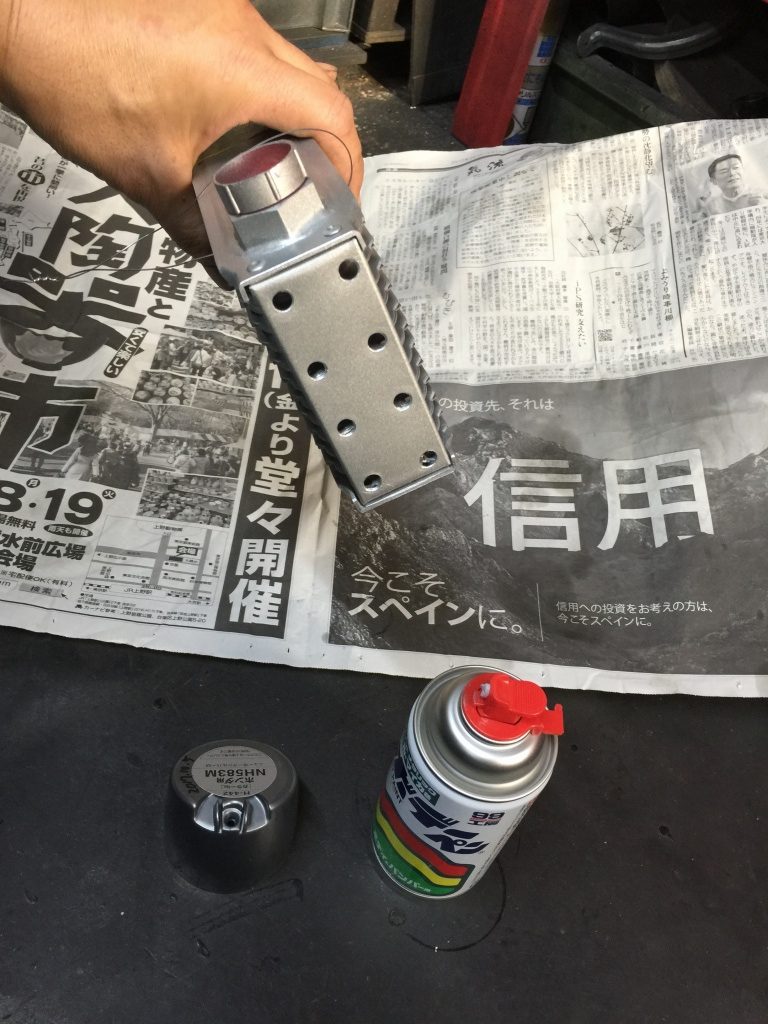

近似色で加工部を塗装します。



その他、ワークスオイルクーラー関係の子部品を製作します。

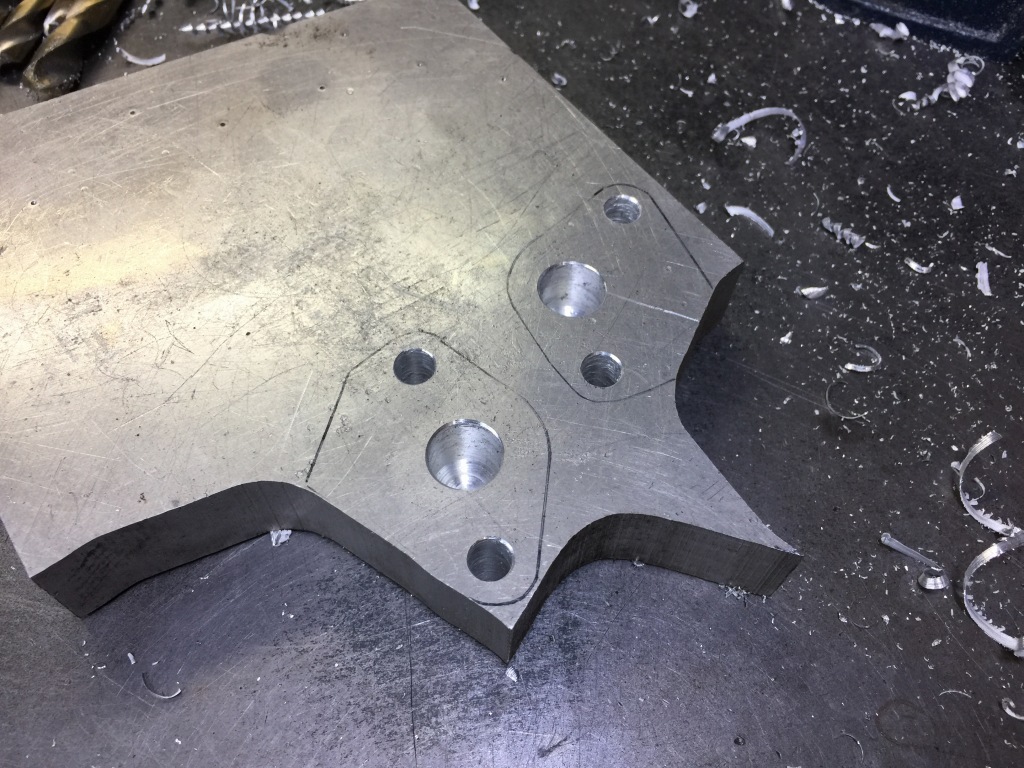

こちらはオイル取出しのコネクターで、20ミリ厚のアルミ板から切り出します。

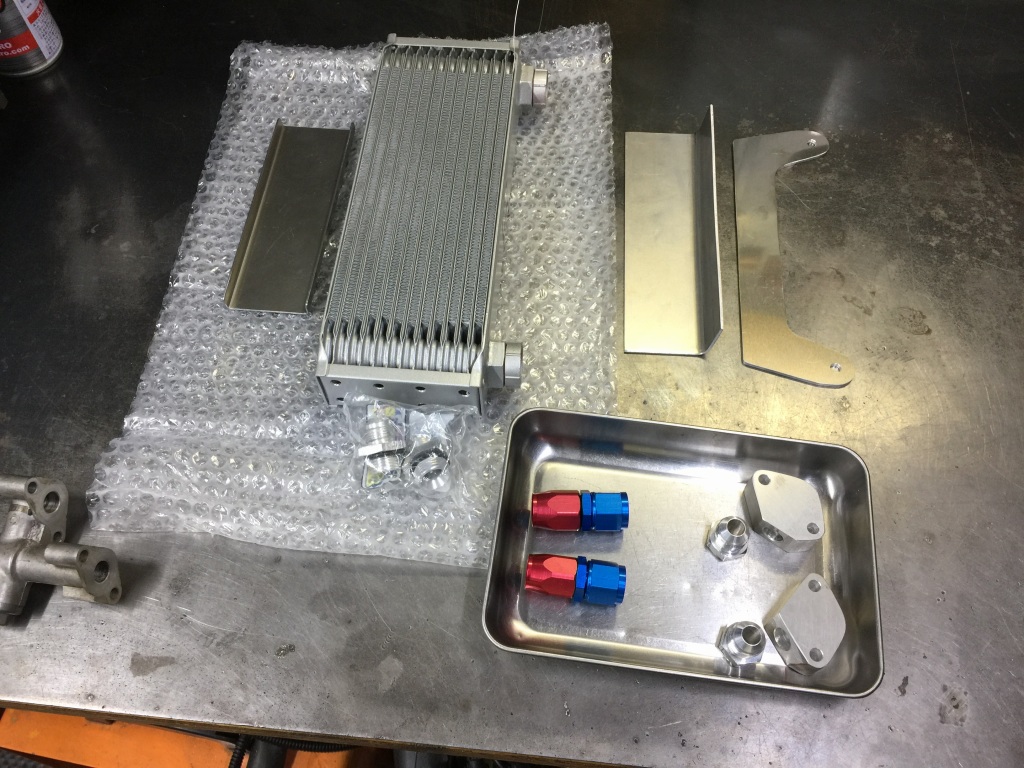

パーツはほとんど手作りです。
