Z1000A1 O.M様 ワークスバックステップのフレーム加工

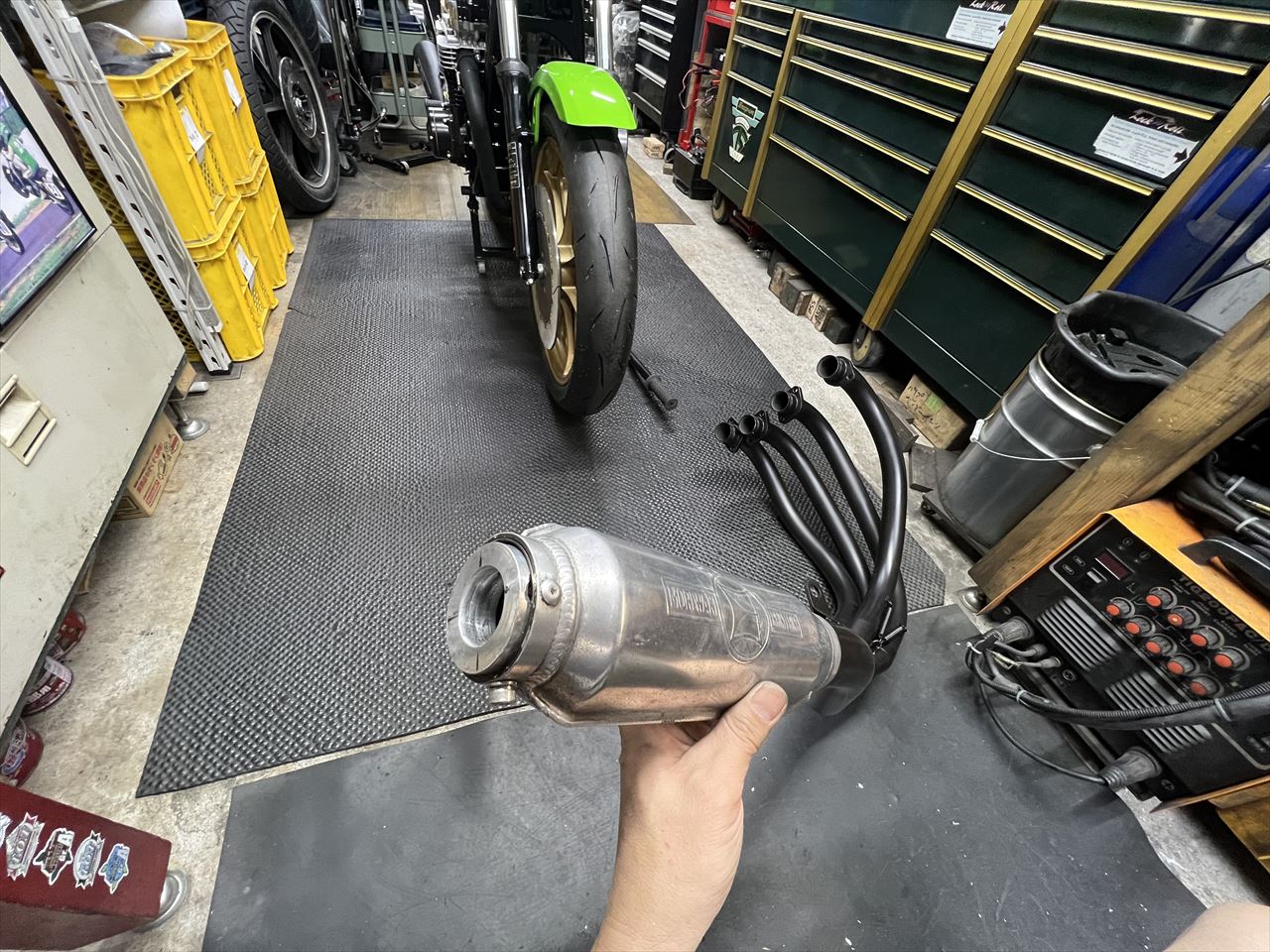

お持ち込みの分解してあるモリワキモナカを復元します。



サイレンサーをリベットで取り付けます。

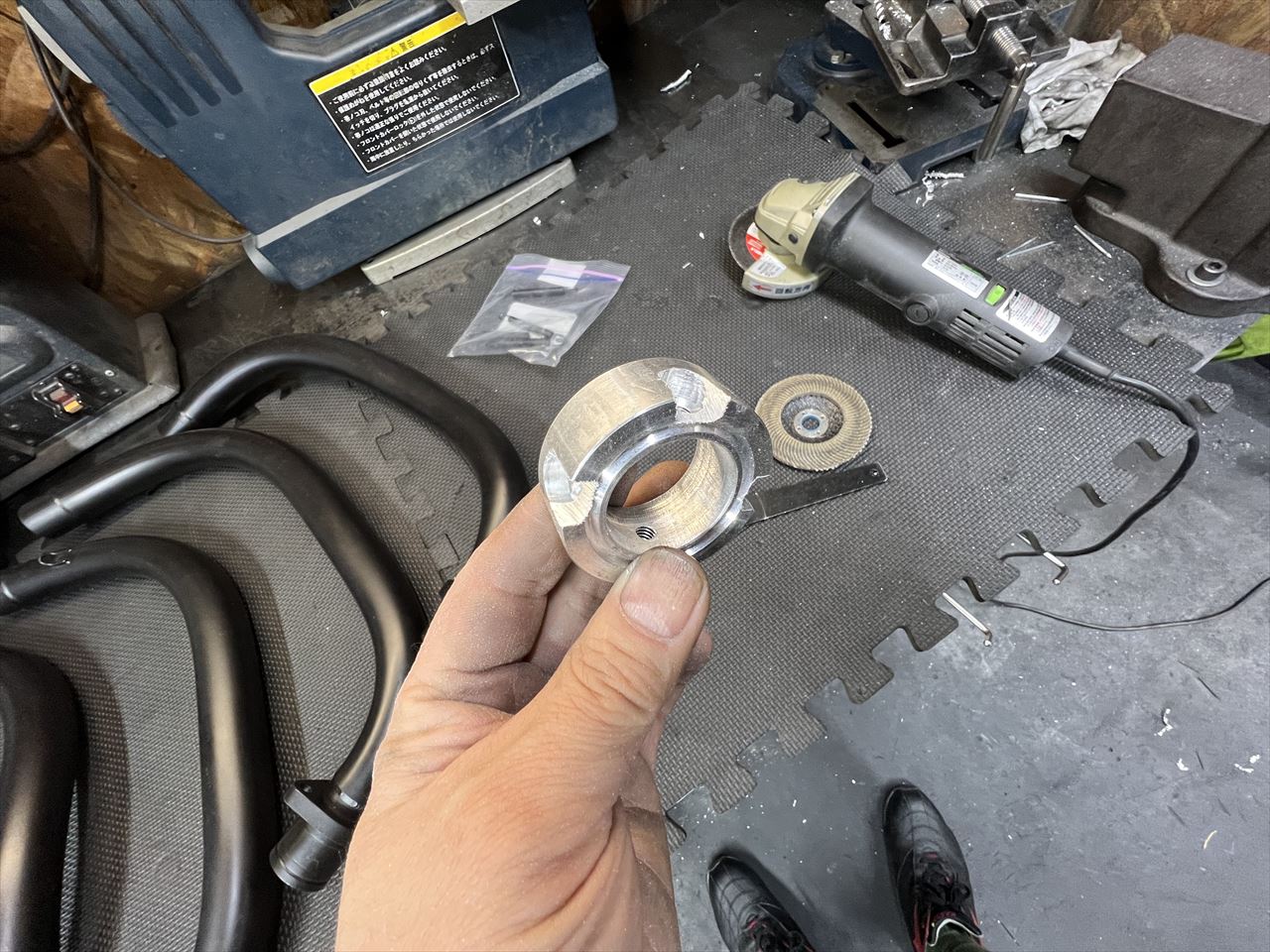

インナーバッフルも付けたいとのことで、お持ち込みのリングにリベットの逃げ加工をします。



インナーバッフルは下側からのボルト止めとしました。

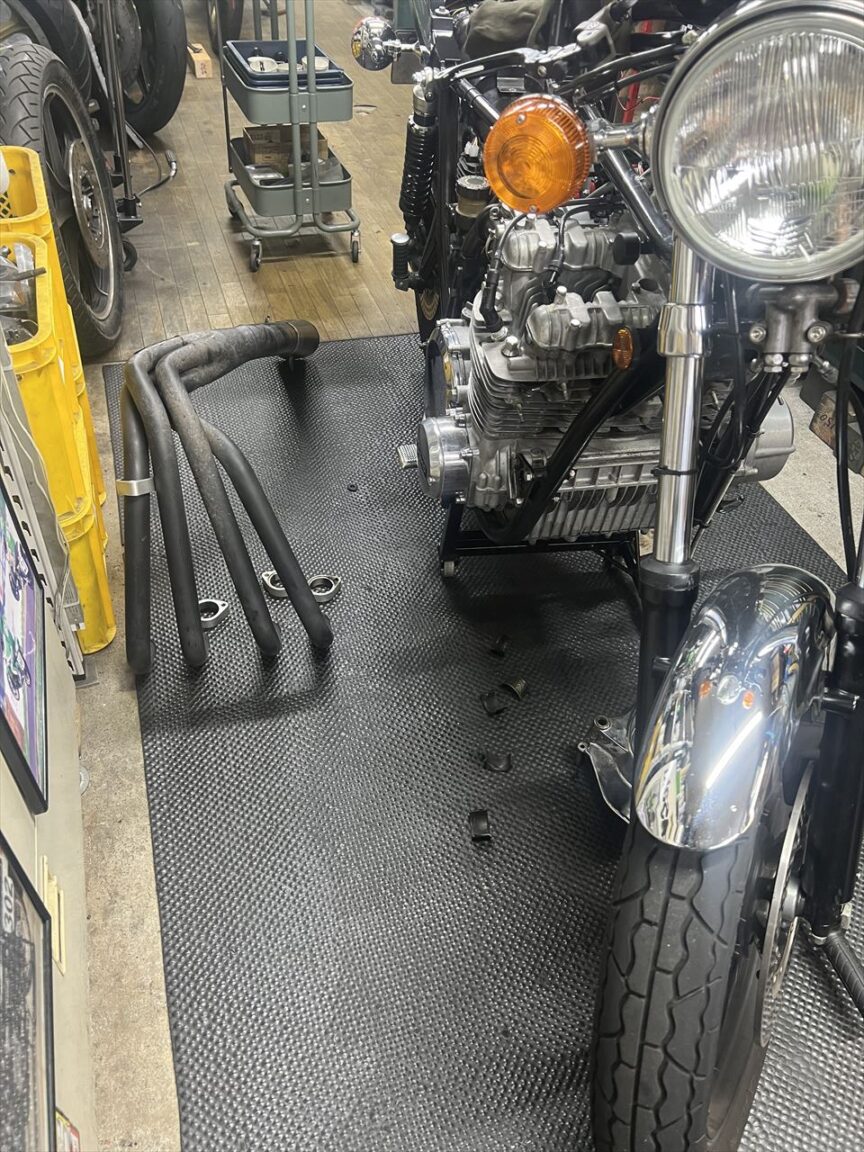

既存のマフラーを外します。



既存のノーマルステップとリヤマスターを外します。

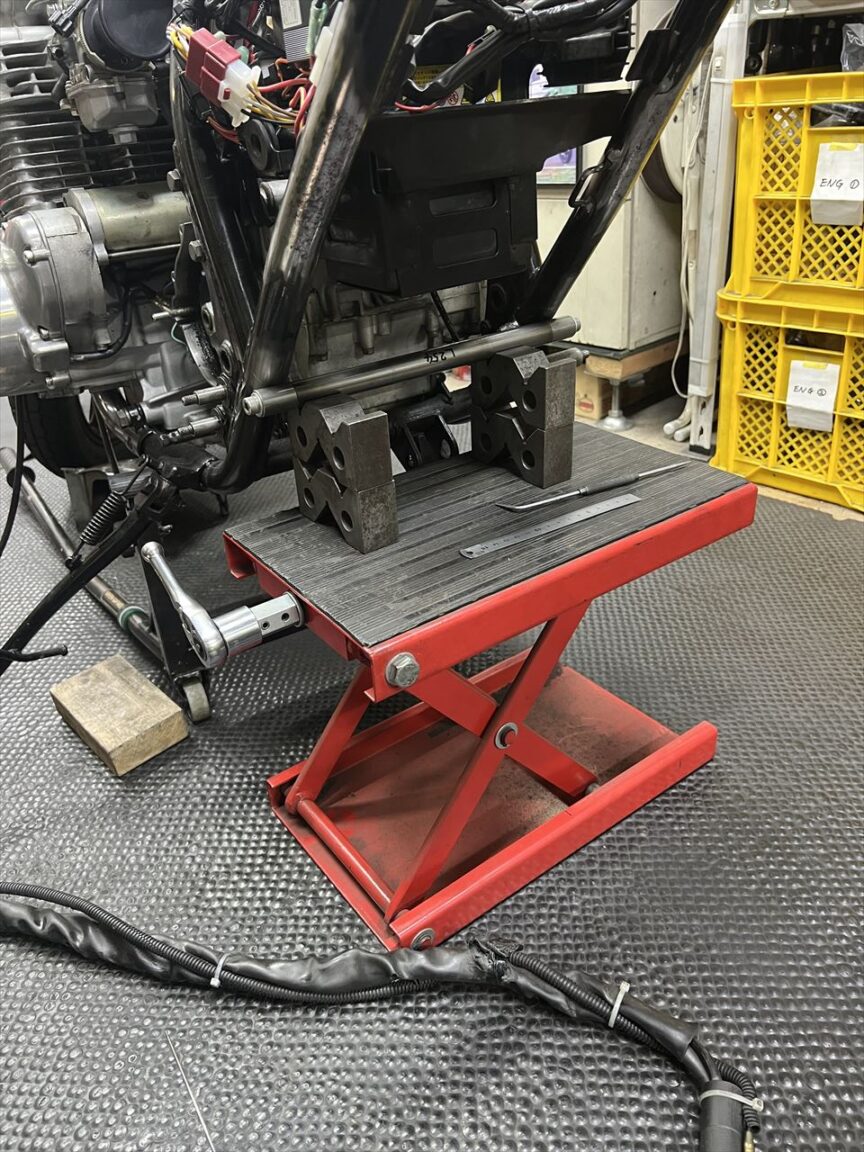

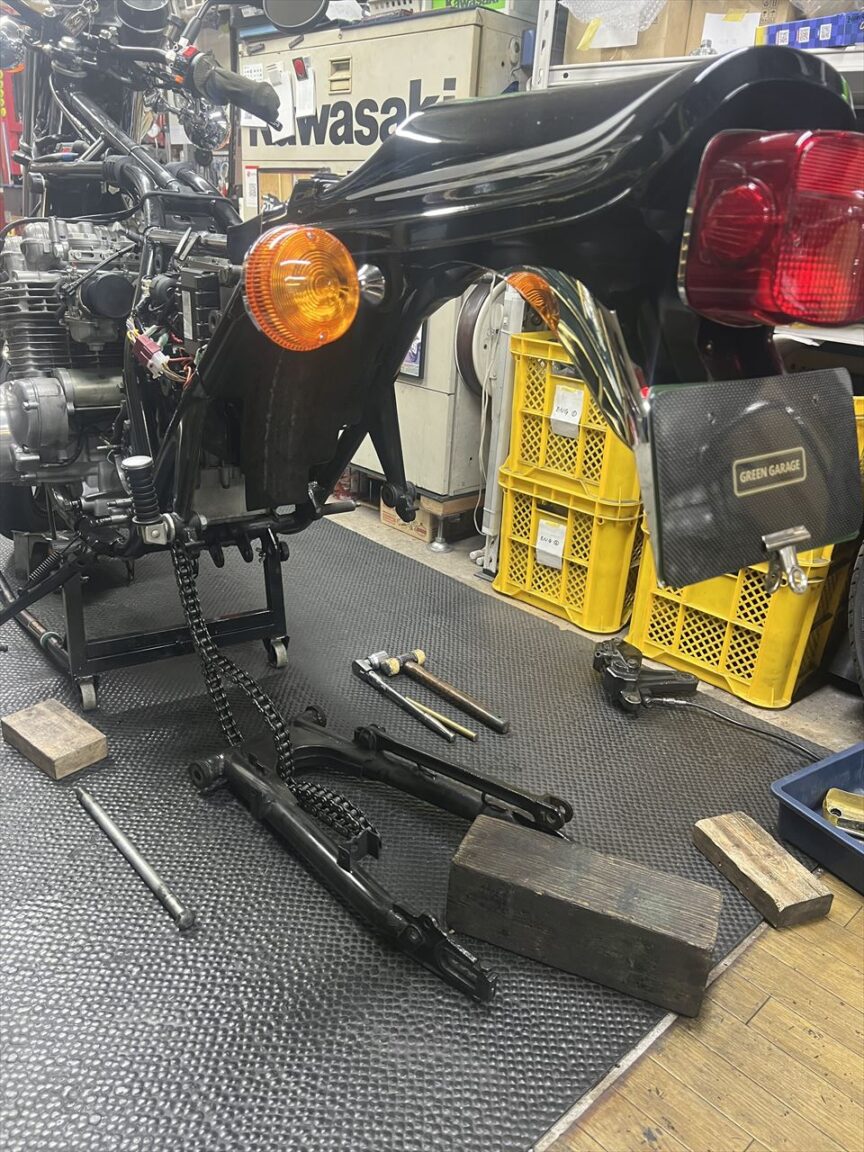

作業し易いようスイングアームまで外します。



Z1000の特徴である、三角プレスのタンデムステップブラケットを削除します。



内外の溶接ビードを薄くまで削り、たたいて割ります。

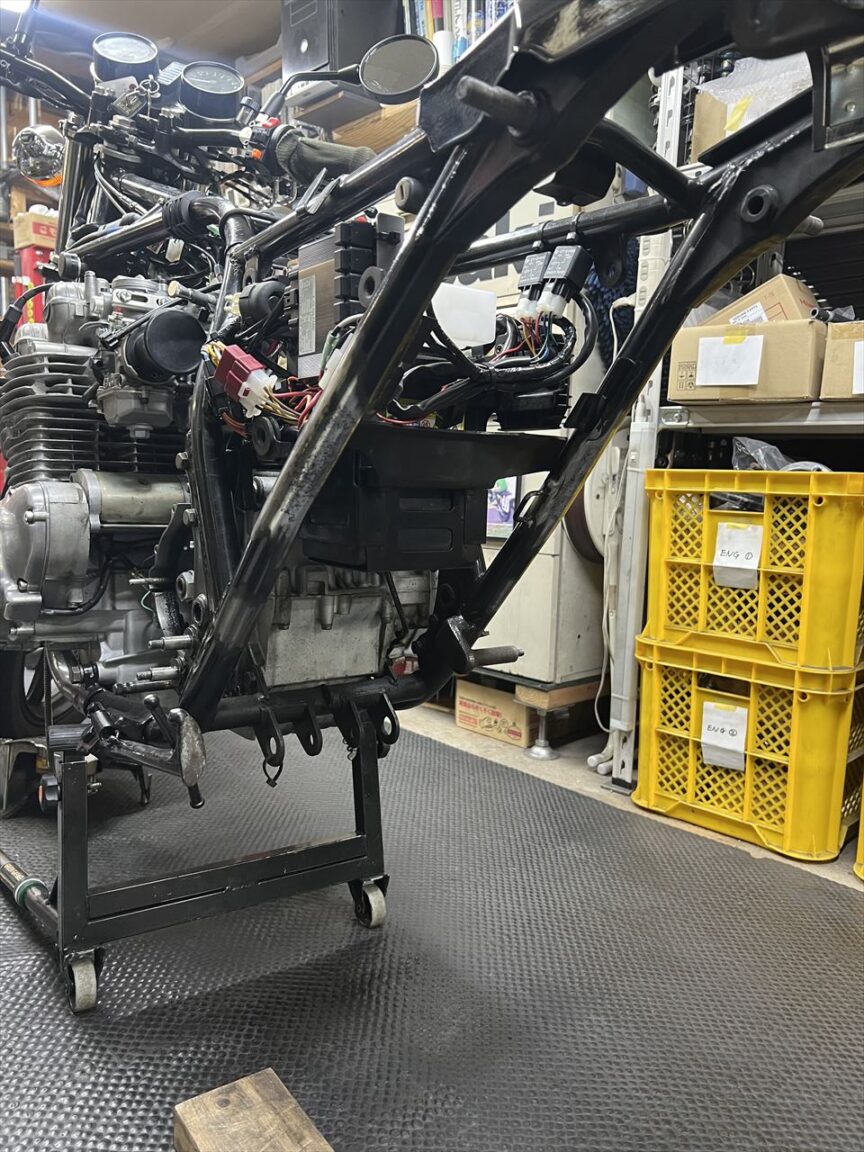

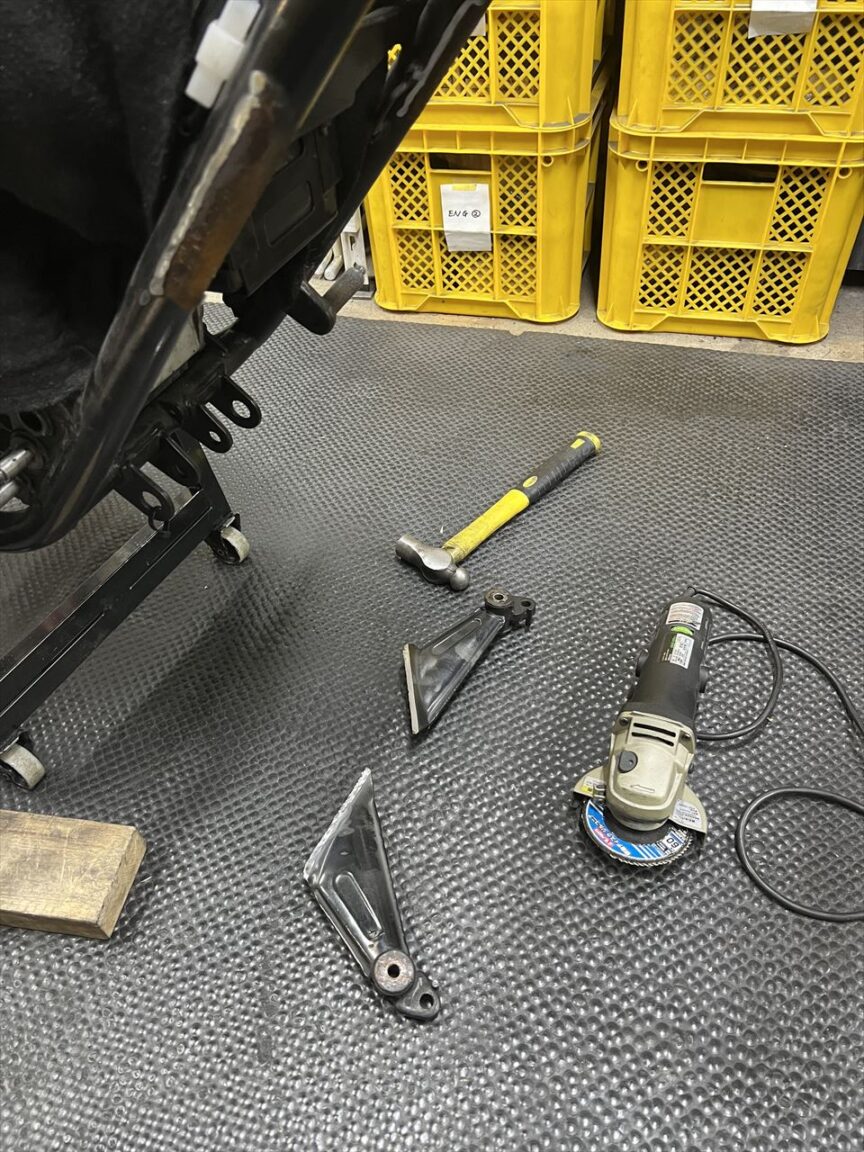

ステップブラケットが外れました。

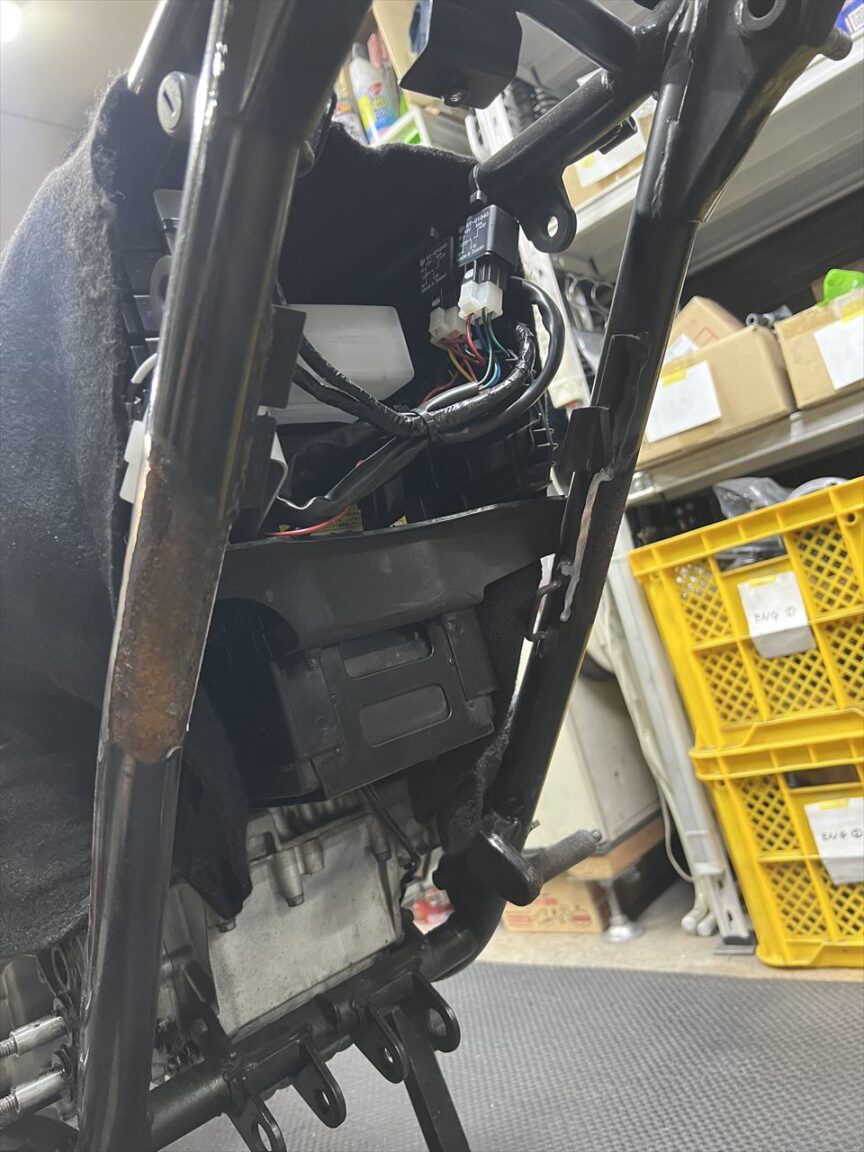

フレームはリペイントされていますが、このようにブラケットで隠れた部分などはサビが残っています。ですが、このフレームはサビが少ない方ですね。



切断面を滑らかに研磨します。



直付け用のステップボスを溶接します。

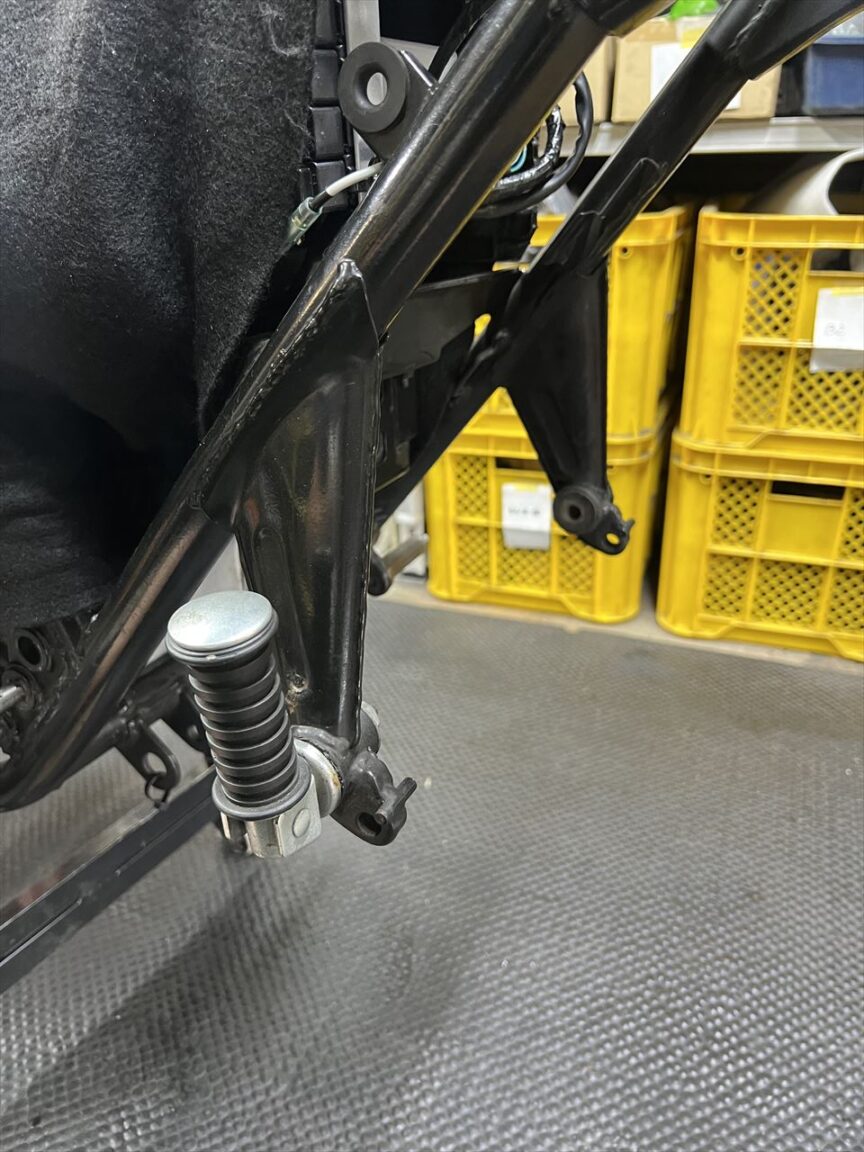

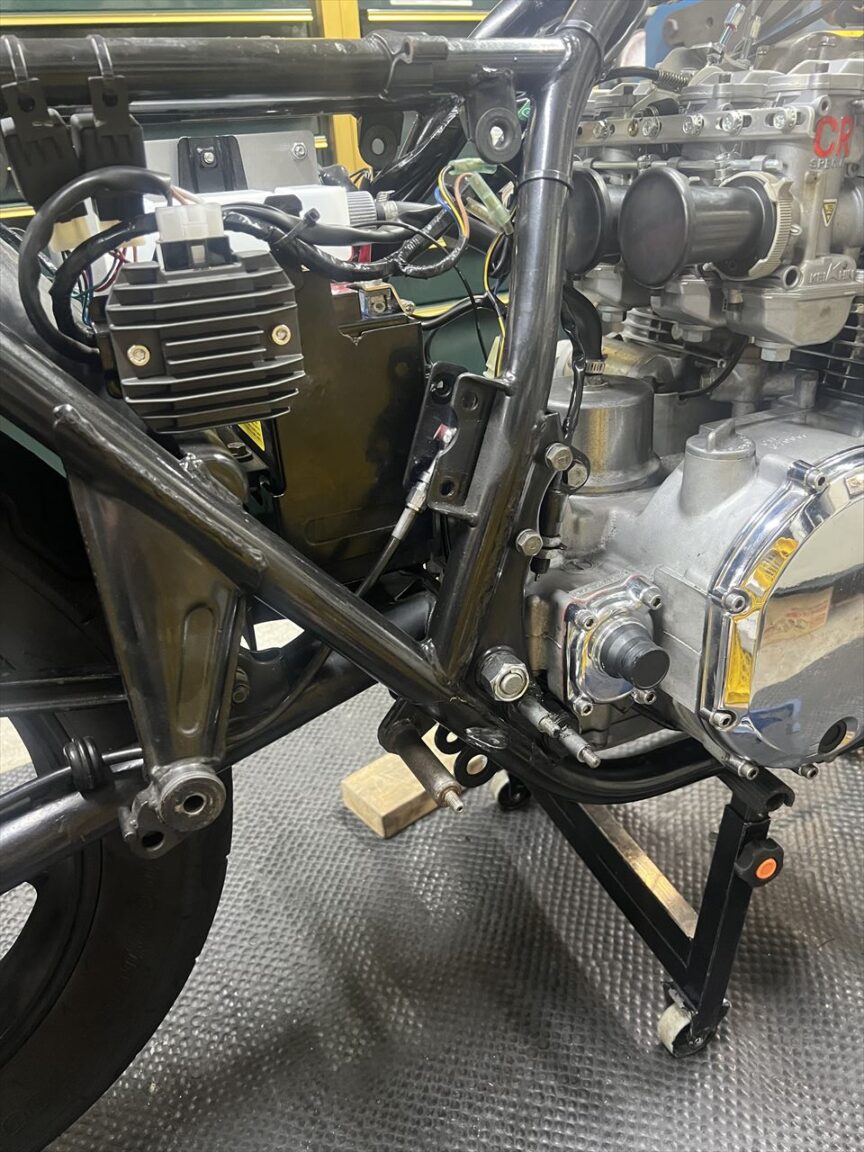

溶接後はこちら。



刷毛で塗装します。

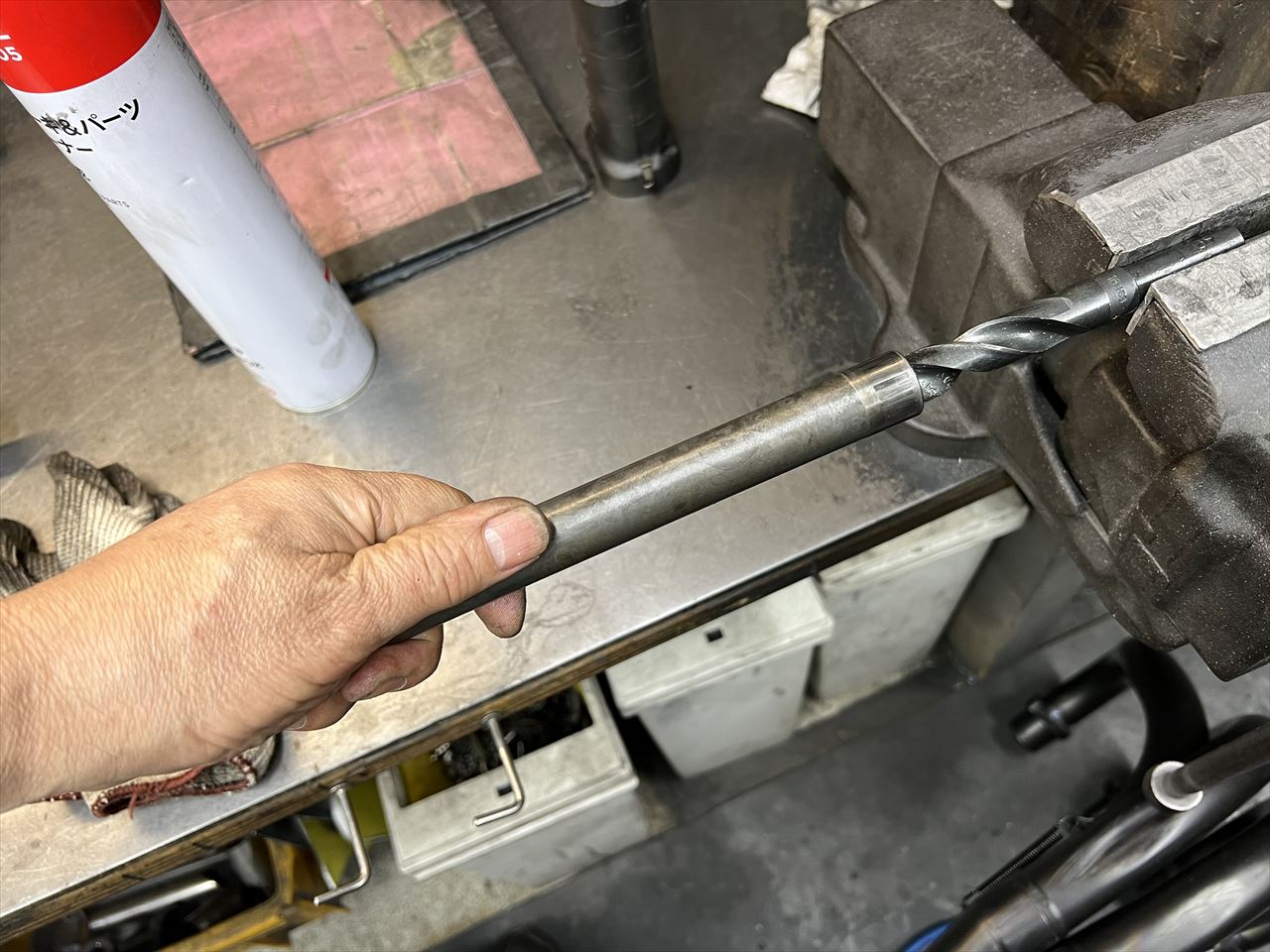

スイングアームピボットのシャフトが渋くて抜き難かったので、内径に合うドリルで修正します。渋い原因は内部に塗装が付いていました。

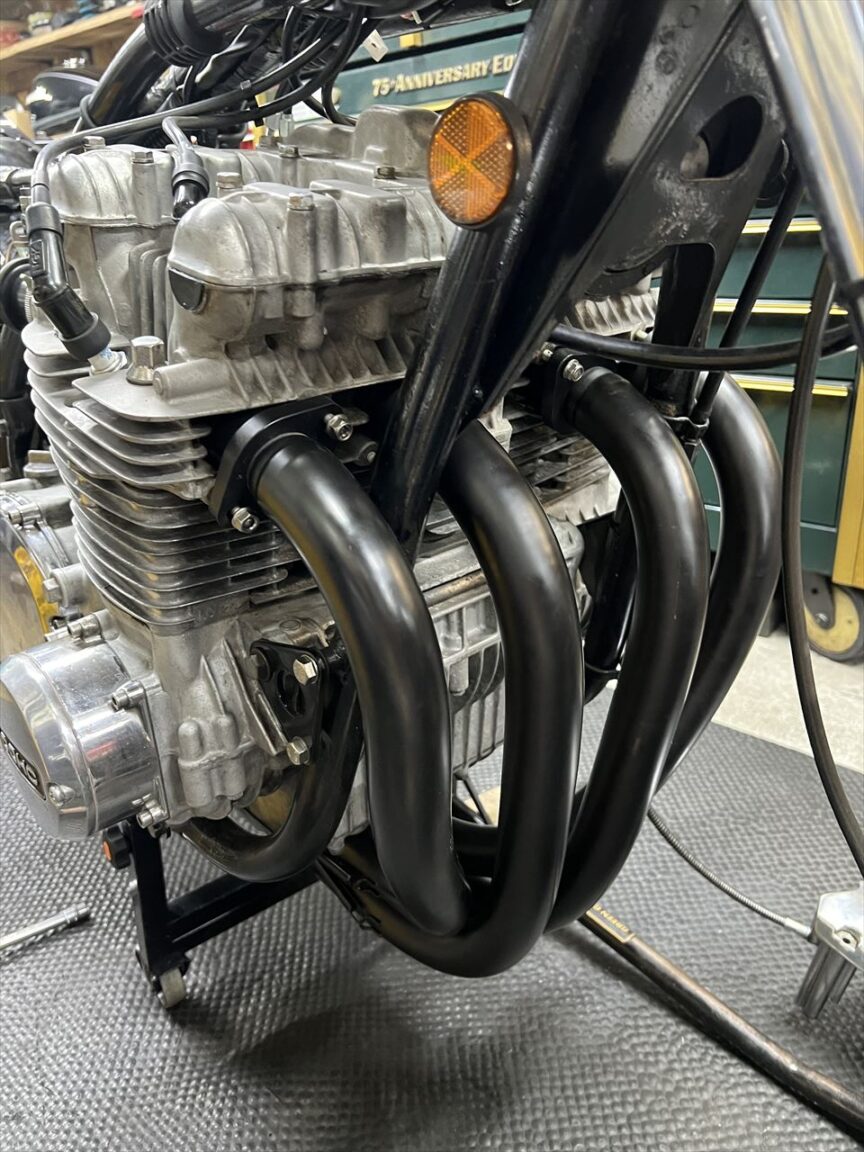

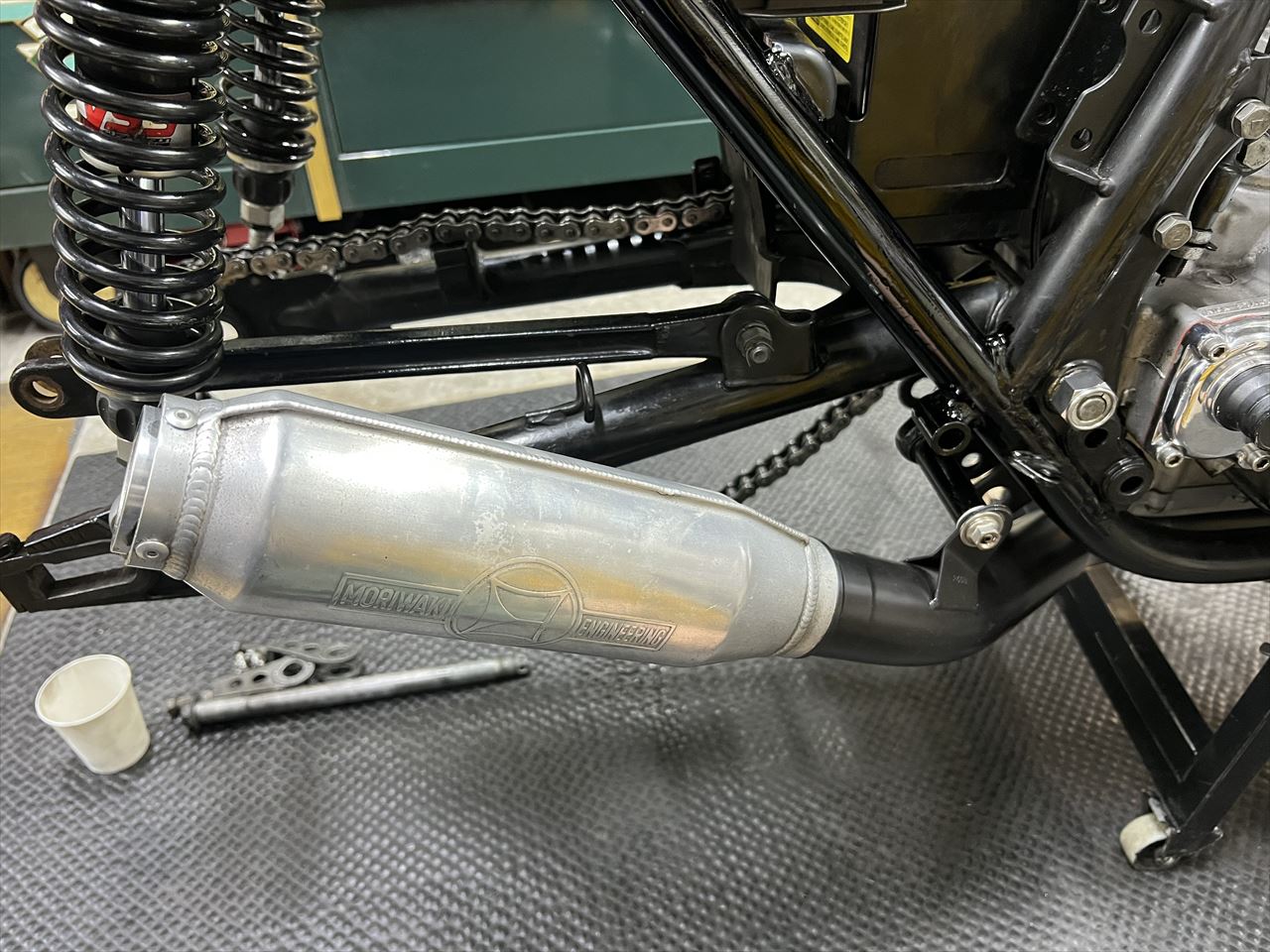

モリワキモナカを取り付けます。

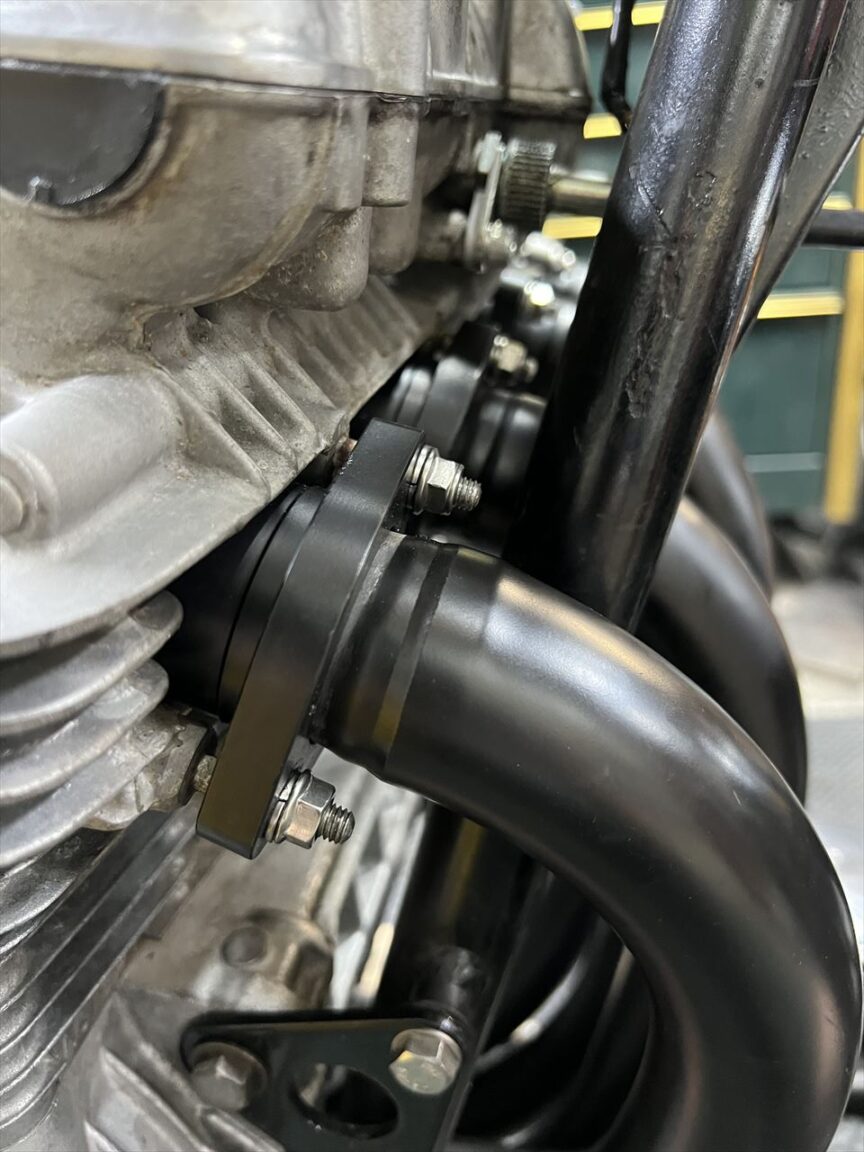

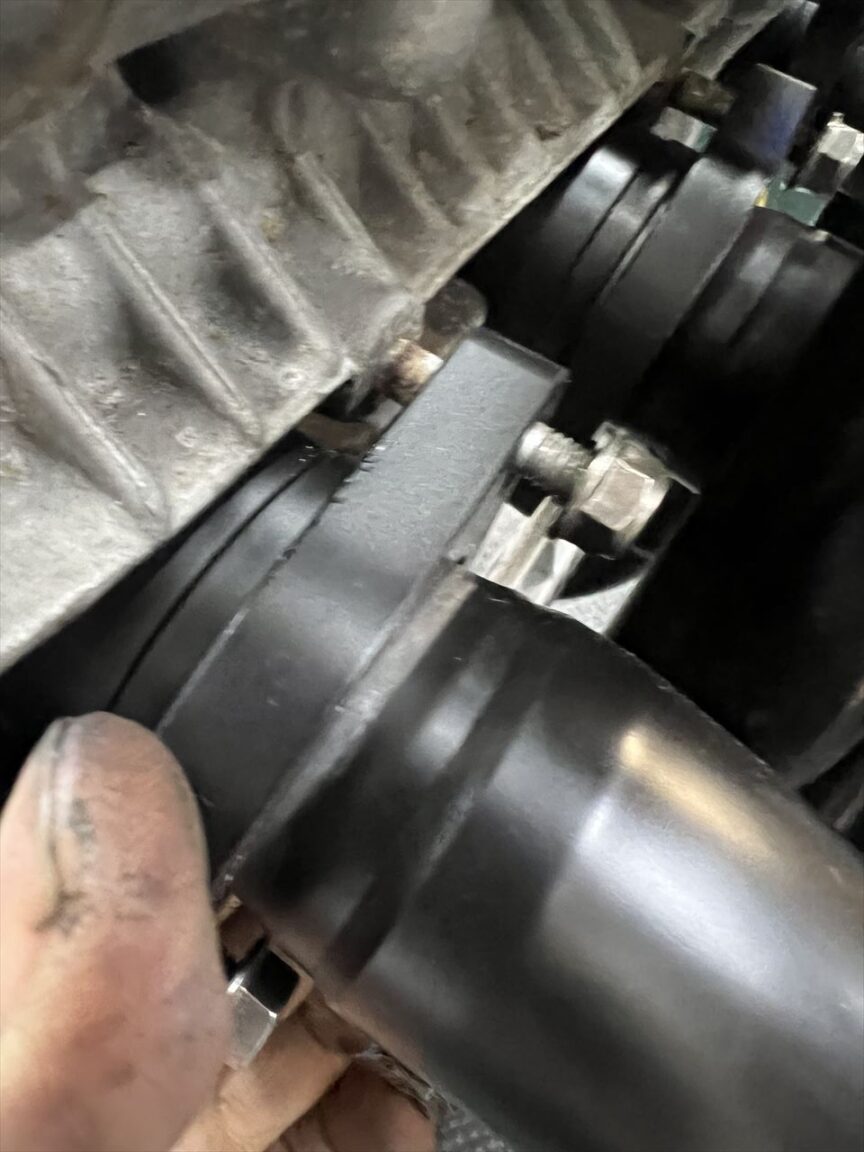

フランジが奥まで入りナットが締め切らないので、ナットの下にスペーサーが必要です。



緩み止めを兼ねてスプリングワッシャーをスペーサーとしました。



サイレンサー側のマウントはブレーキペダル軸にピッタリ合いました。

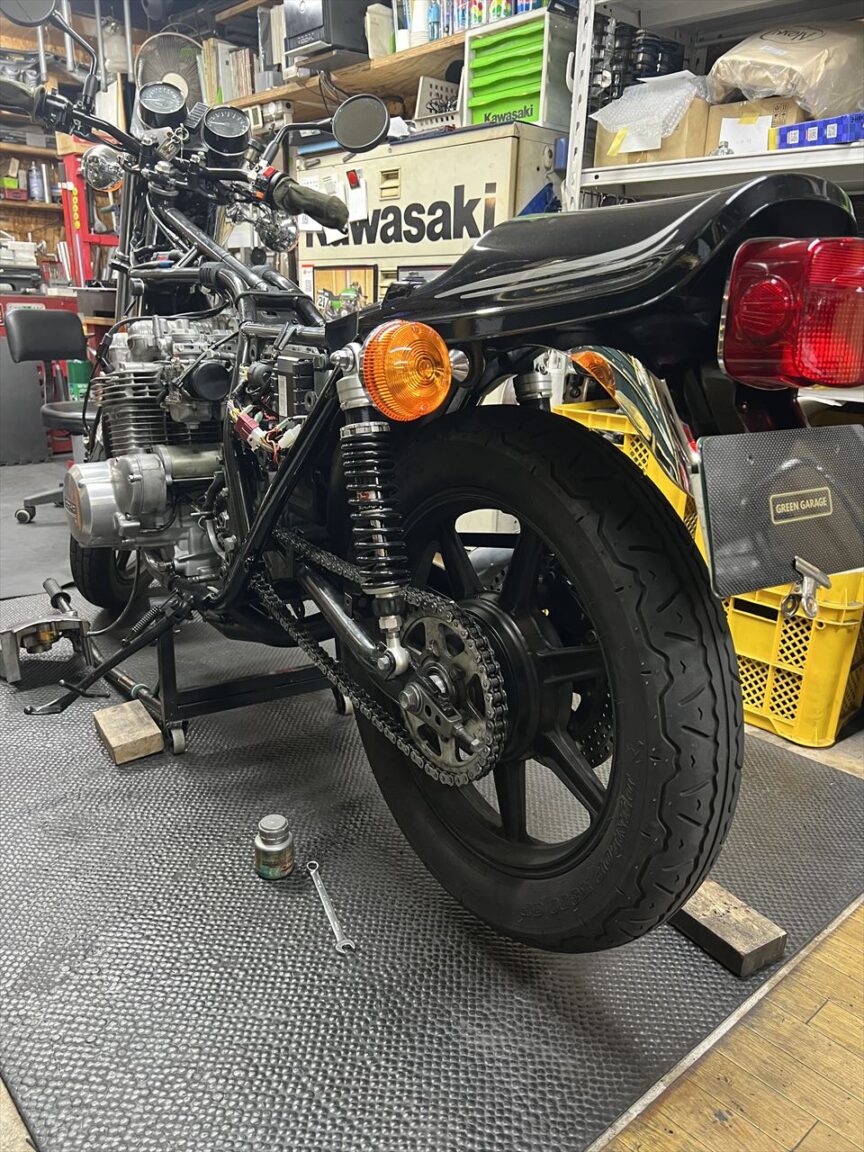

リヤ周りを復元します。

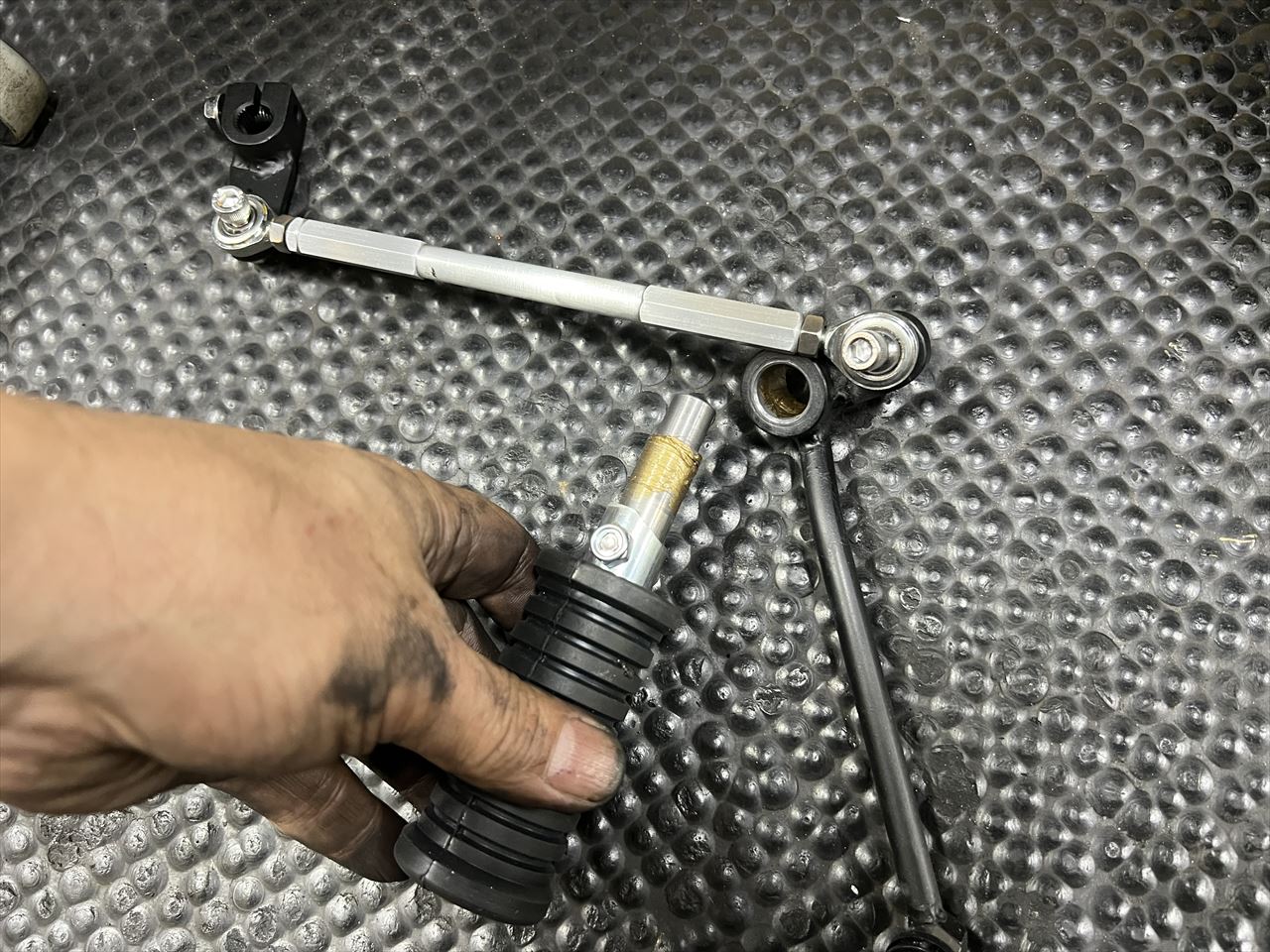

製作しておいたワークスステップです。軸受けにグリスを塗布します。



ワークスバックステップを取り付けるとこんな感じ。今回は鉄棒タイプなのでかなりシンプルになりました。サイドスタンドが干渉するので後で修正します。

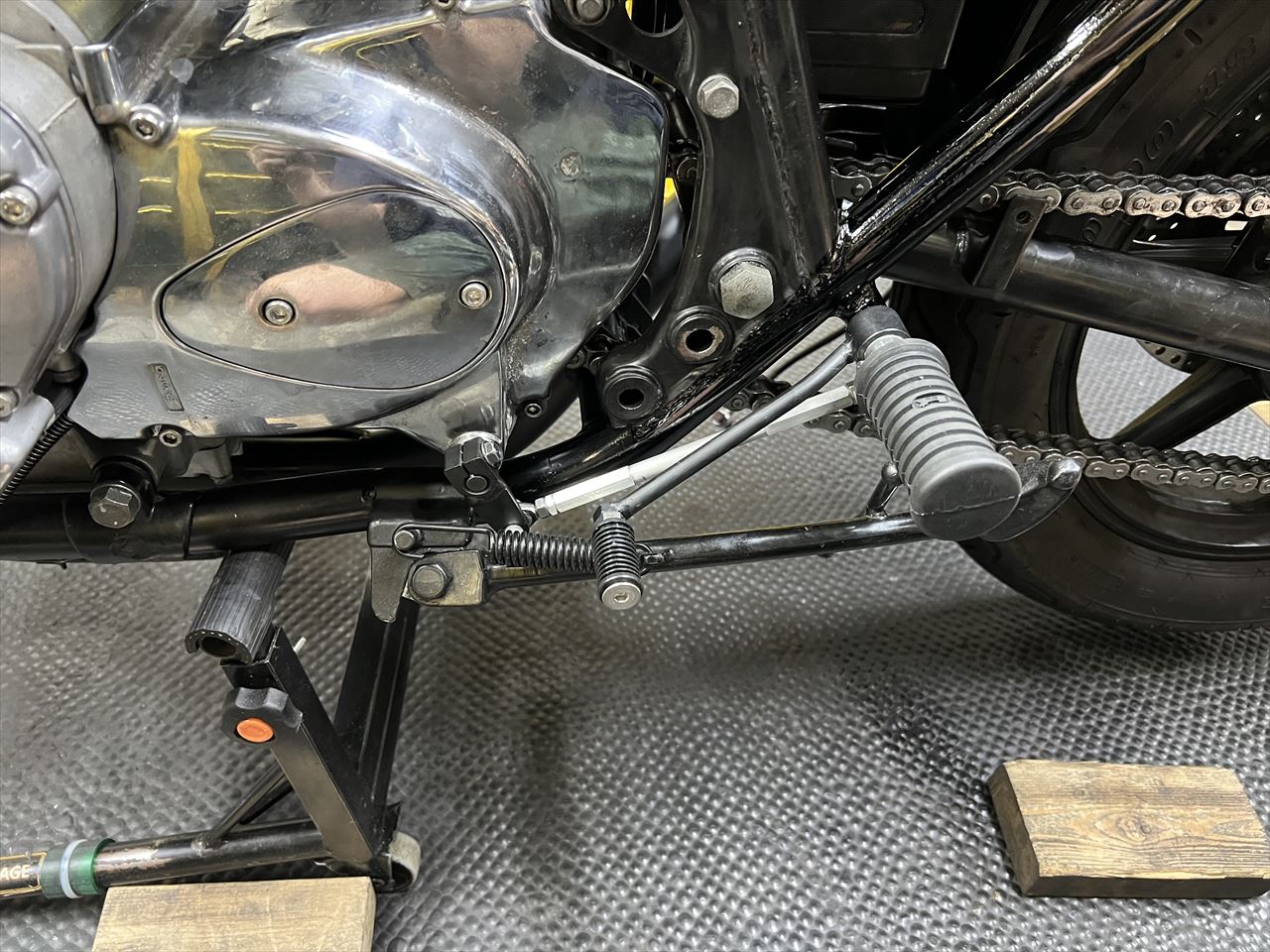

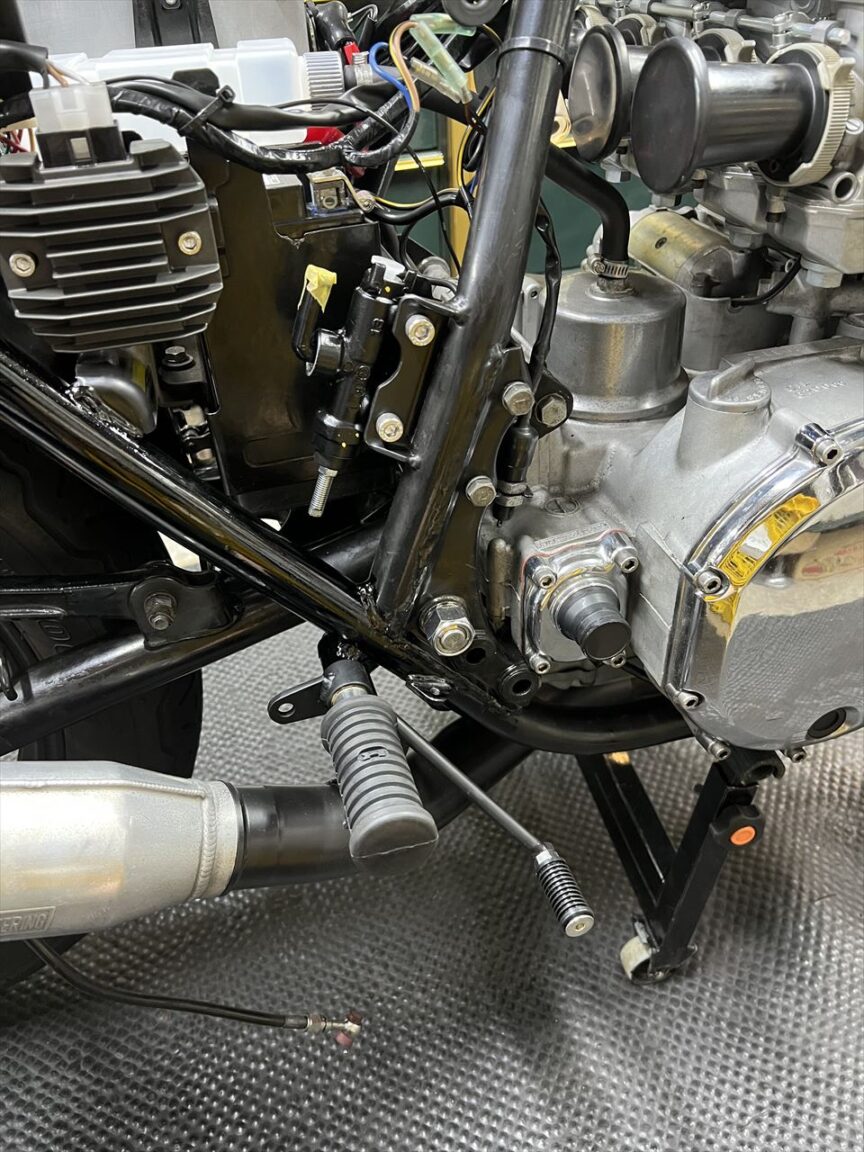

右側はこんな感じ。リヤマスターはニンジャ250純正新品を使います。プッシュロッドはこのあと現車合わせで製作します。
