Z1000A G.S様 エンジン組み立て後の試運転

後付けのフロントブレーキスイッチですが、ネジの緩みで不具合が出やすいのでノーマルに戻したいとのこと。

合わせて、ブレーキホースのルートも変更お気に入りのルートに変更したいとのことです。



中間の4ウェイに油圧スイッチを入れるため、フルードを抜きます。

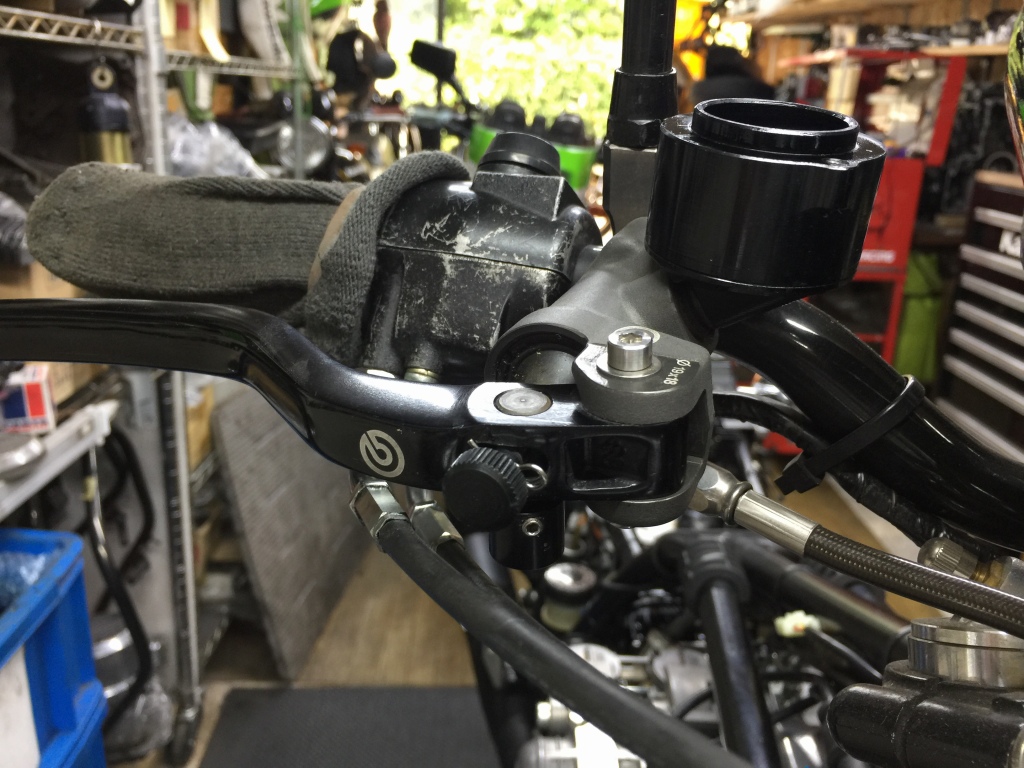

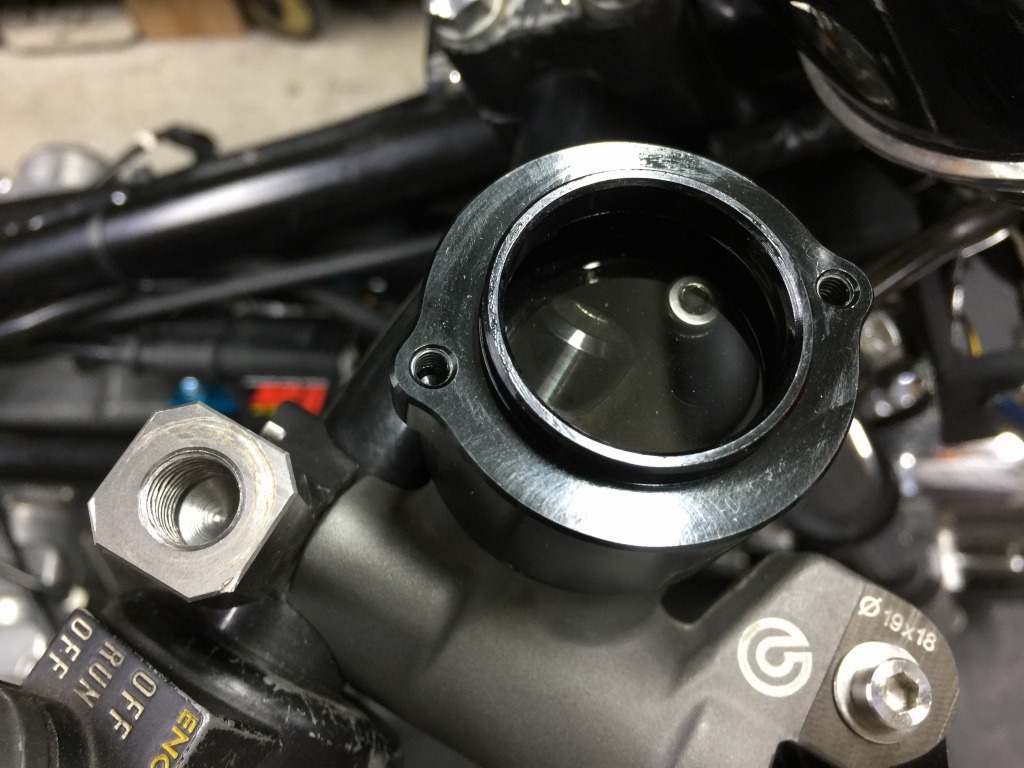

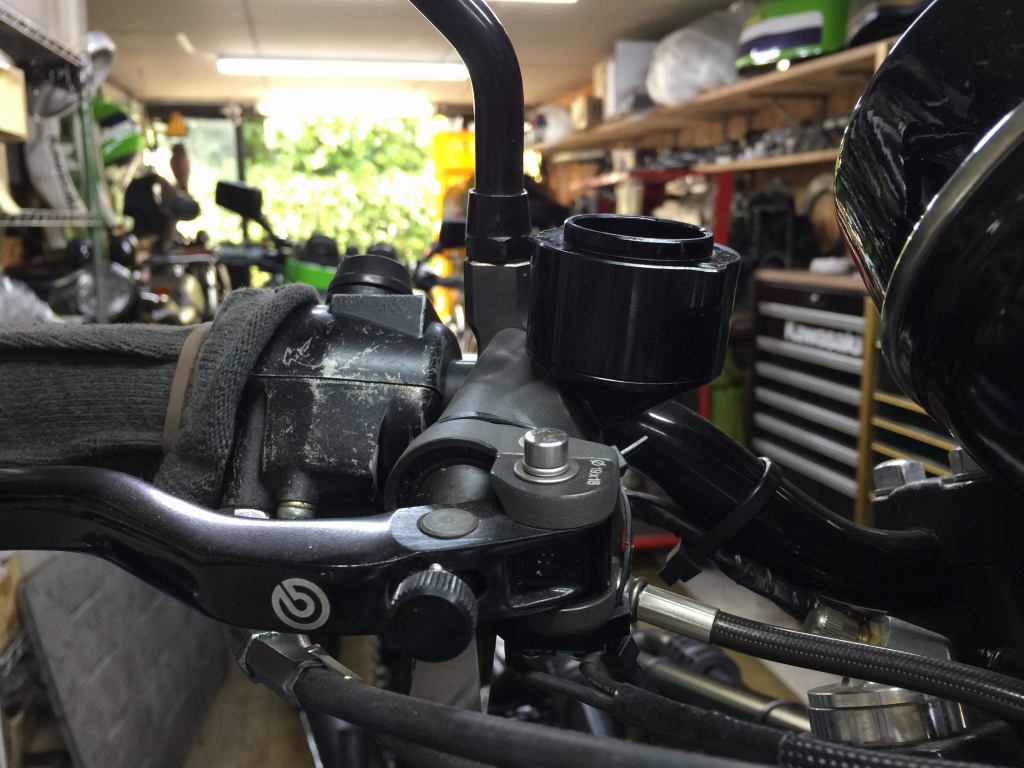

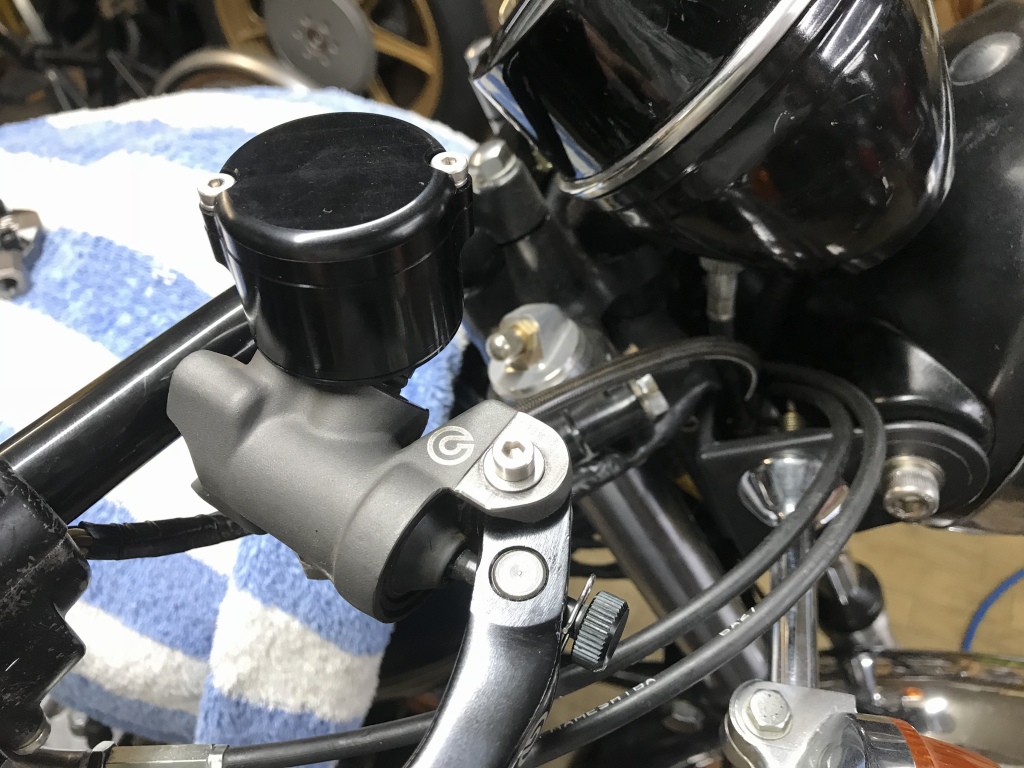

リザーバーは削り出しの小型タイプに交換されています。



この容量ではダブルディスクのリザーバーとしては容量不足です。

パッドの摩耗によって液面が下がり、エアを噛むとブレーキが効かなくなるので、フルードの液面管理はこまめにする必要があります。

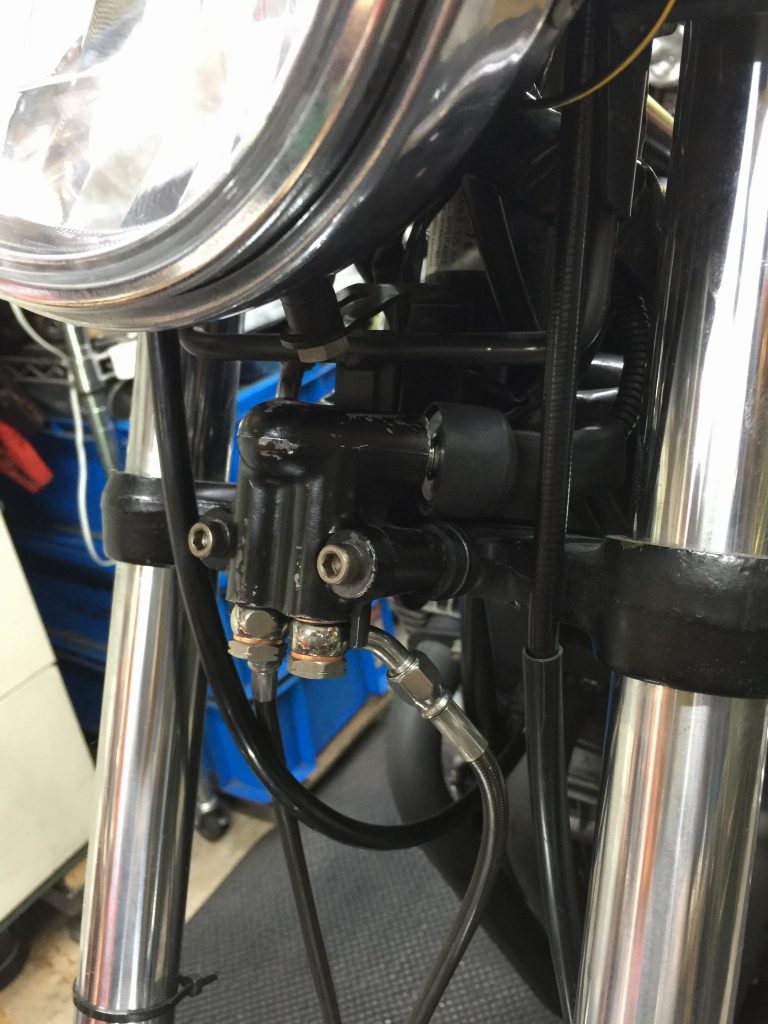

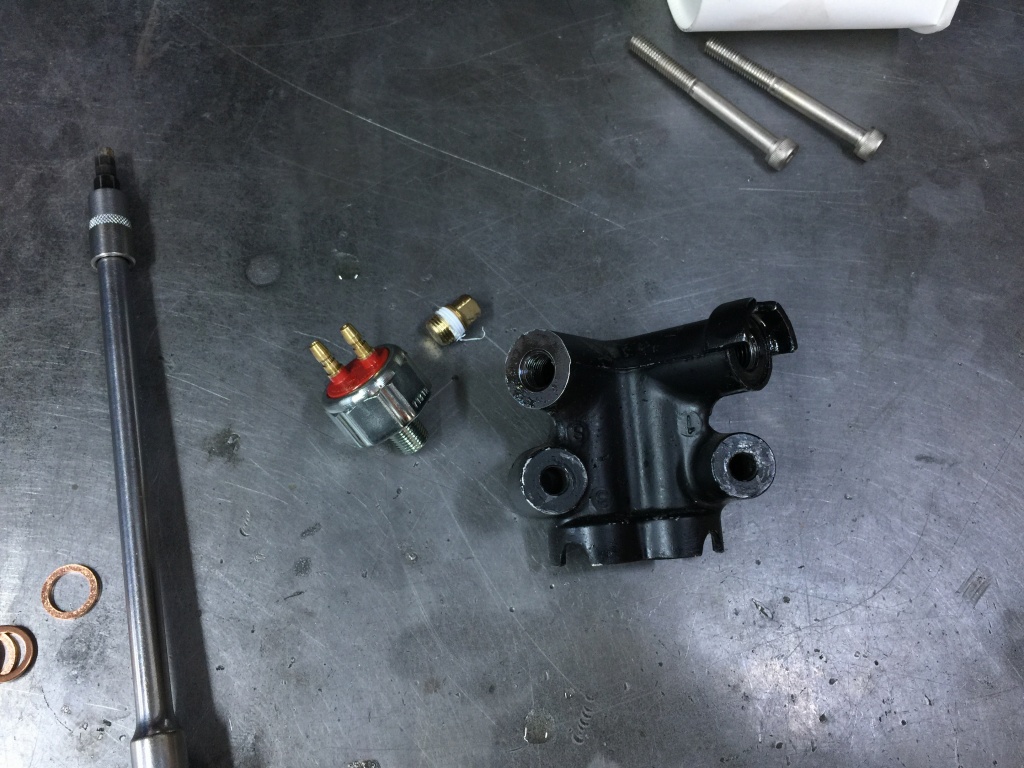

ブレーキスイッチはノーマルと同じ油圧タイプを4ウェイに取り付けます。

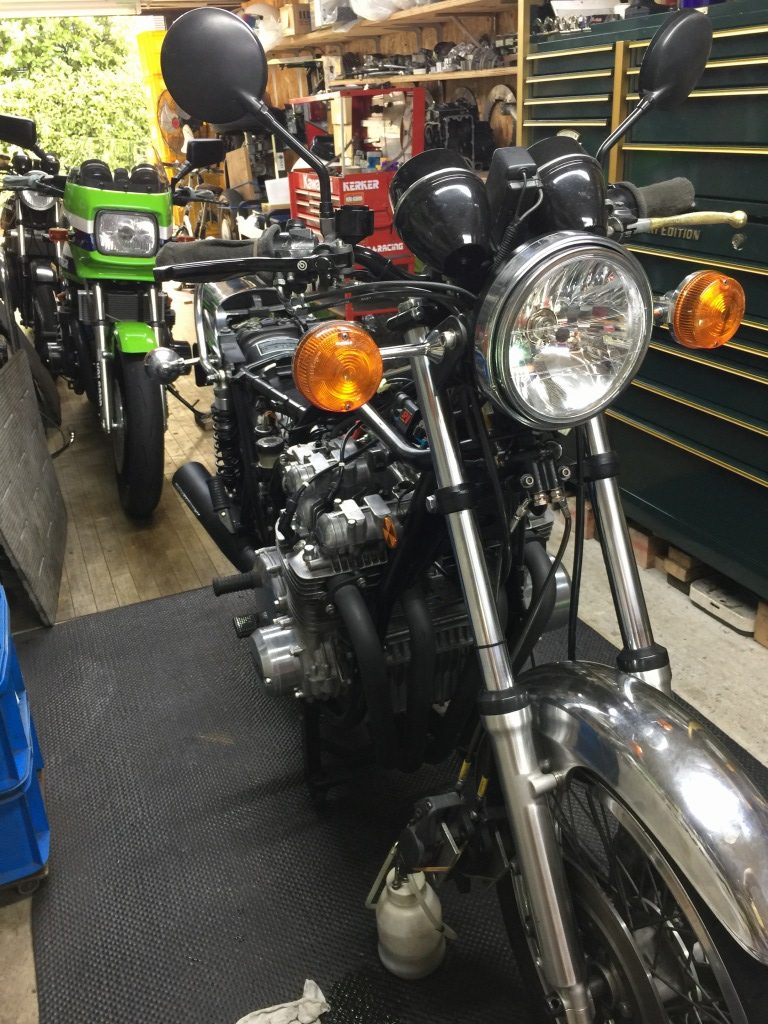

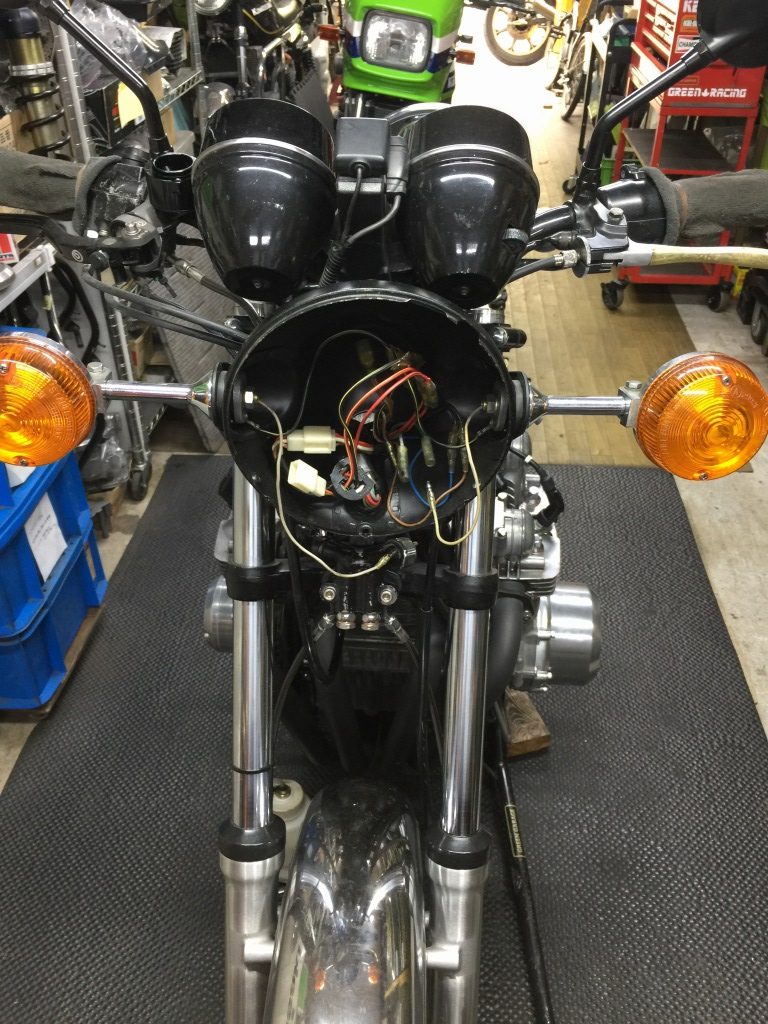

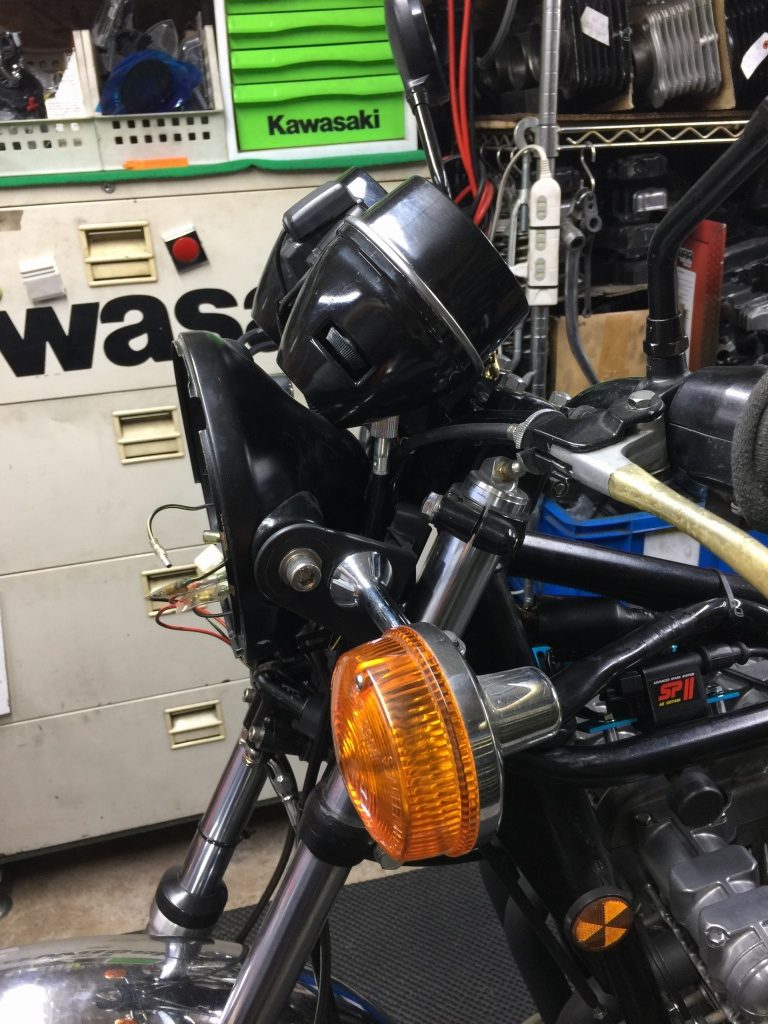

ついでに、フロントウインカーの位置も変更したいとのこと。

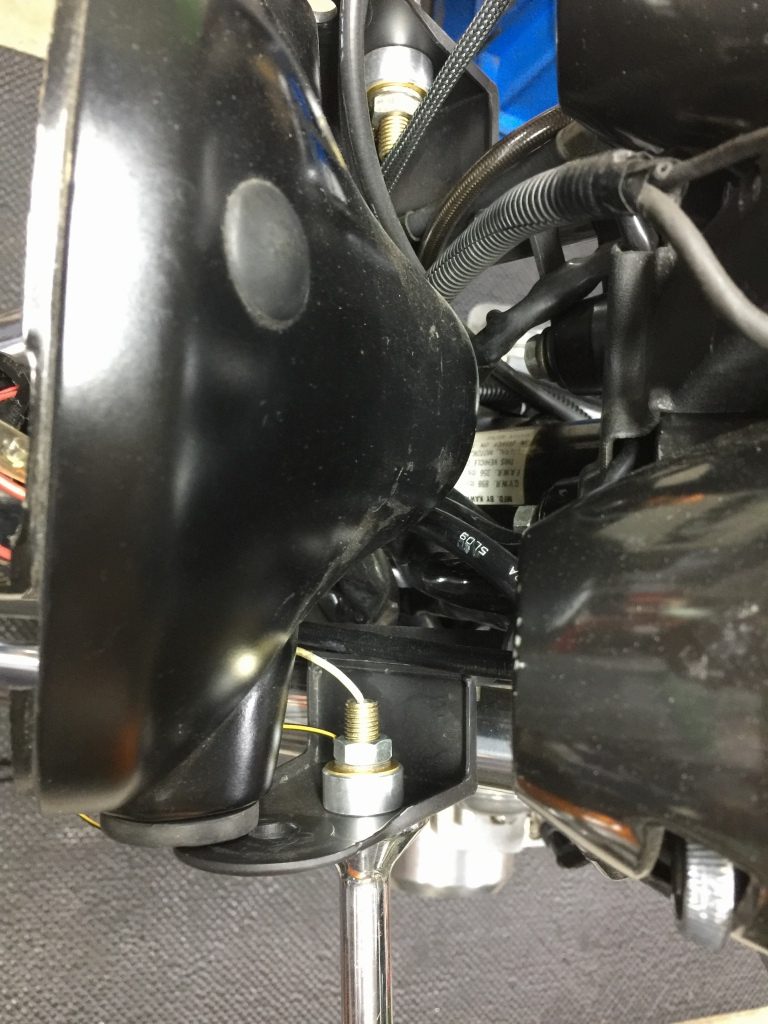

ヘッドライトケース共締めから、一段下がってやや後方へ移動。

スタッドのネジ部が足りないので、スペーサーで厚みを稼ぎます。



Mk2的なイメージですね。

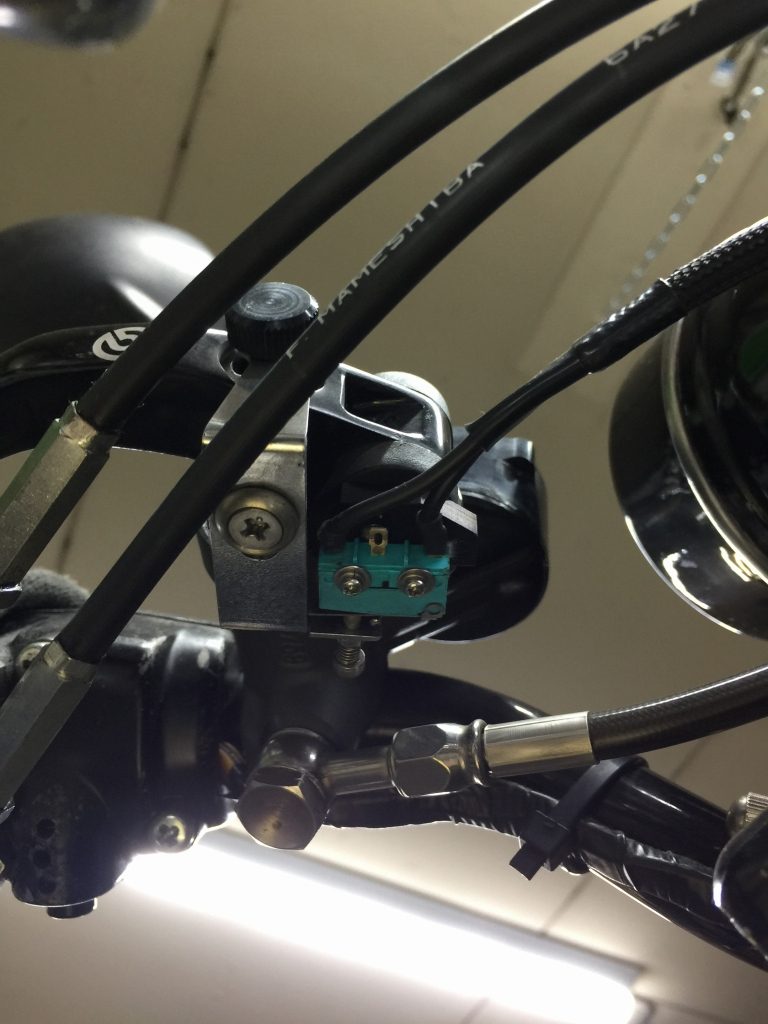

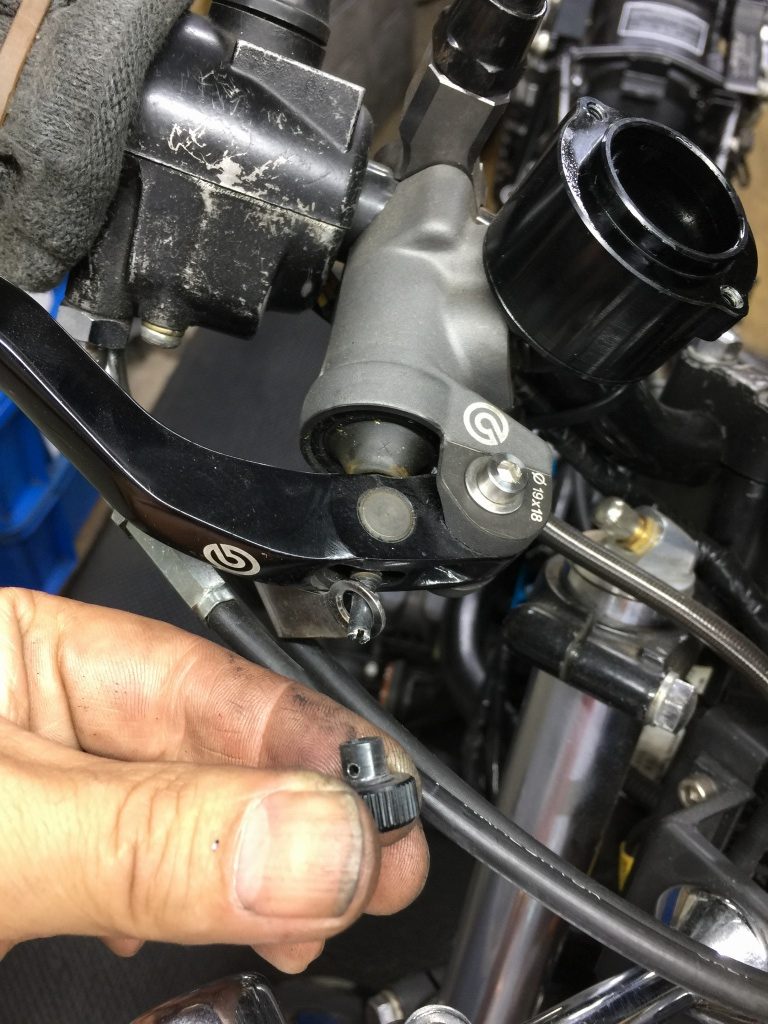

既存のブレーキスイッチは取り外します。



ステーが調整ダイヤルにも通っているので分解して外します。



取外し完了です。



油圧スイッチにはノーマルの配線を接続します。

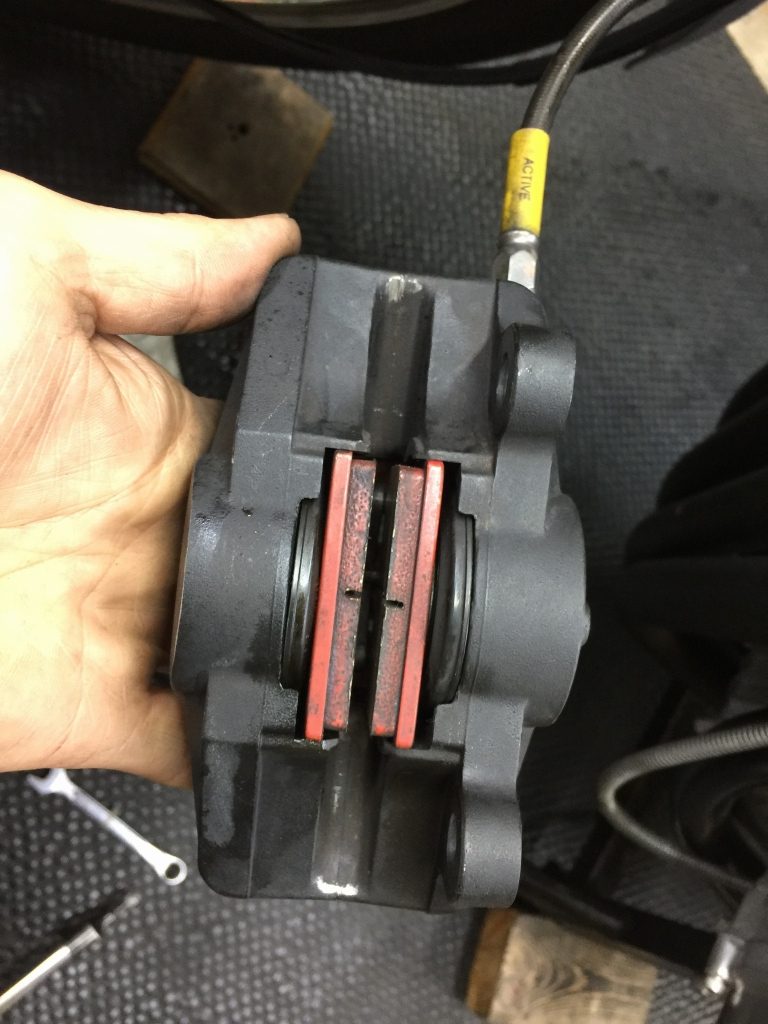

エア抜きは、キャリパーを外して出みパッドを挟み、ブリーザーを上にして行います。



キャリパーをよく見ると、ローター外周と干渉した痕があります。

取付時には、ボルト穴のガタ分、キャリパーを外周方向に寄せて取り付ける必要があります。



通常通りエア抜きしますが一向に抜け切りません。

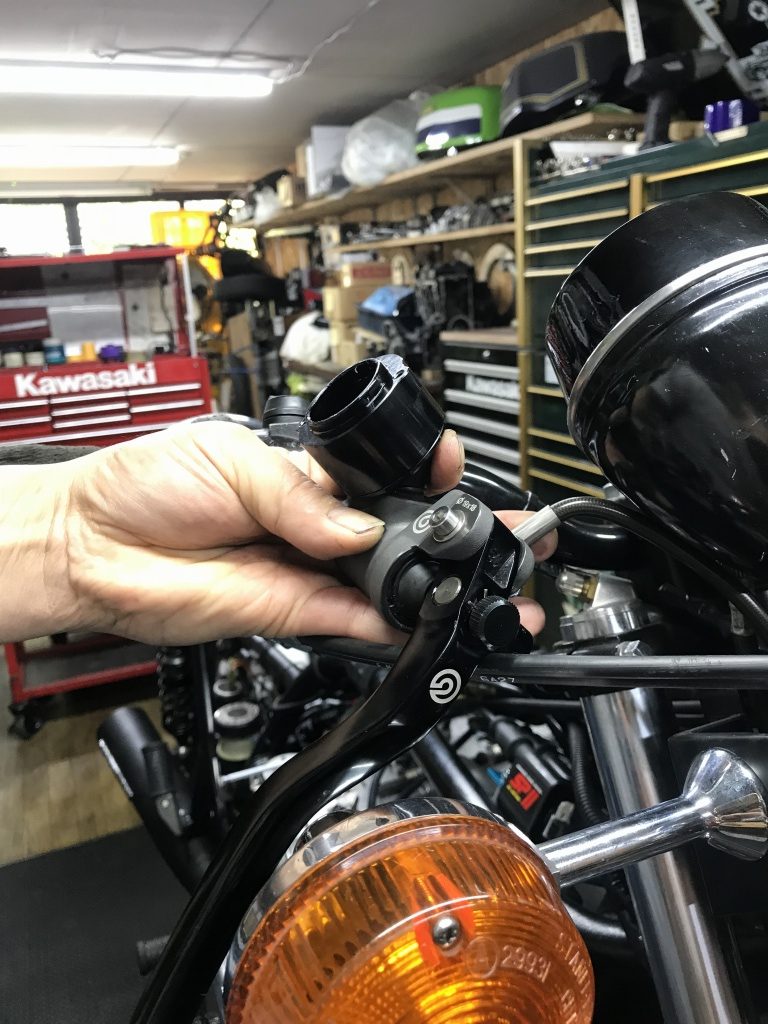

どこかにエアが溜まっているらしく、マスターをハンドルから外して向きをいろいろ変えてみます。



マスターからリザーバーに繋がる通路を上向きにしてレバーをポンピングすると、リザーバーのポートからエアが上がってきます。

セパハン用の角度でないと抜けにくいようです。

リザーバー容量が小さいので、補充の頻度は数倍でエア抜きに時間がかかる構成でした。

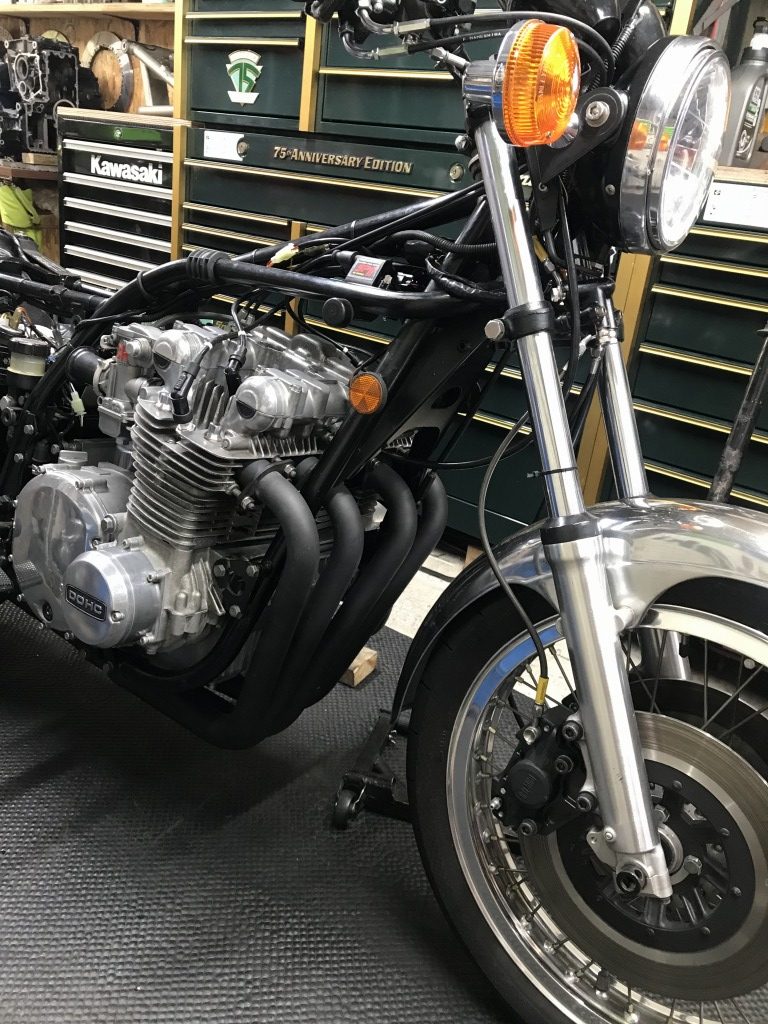

キャリパーからのブレーキホースは、お好みのこのS字レイアウトに変更。

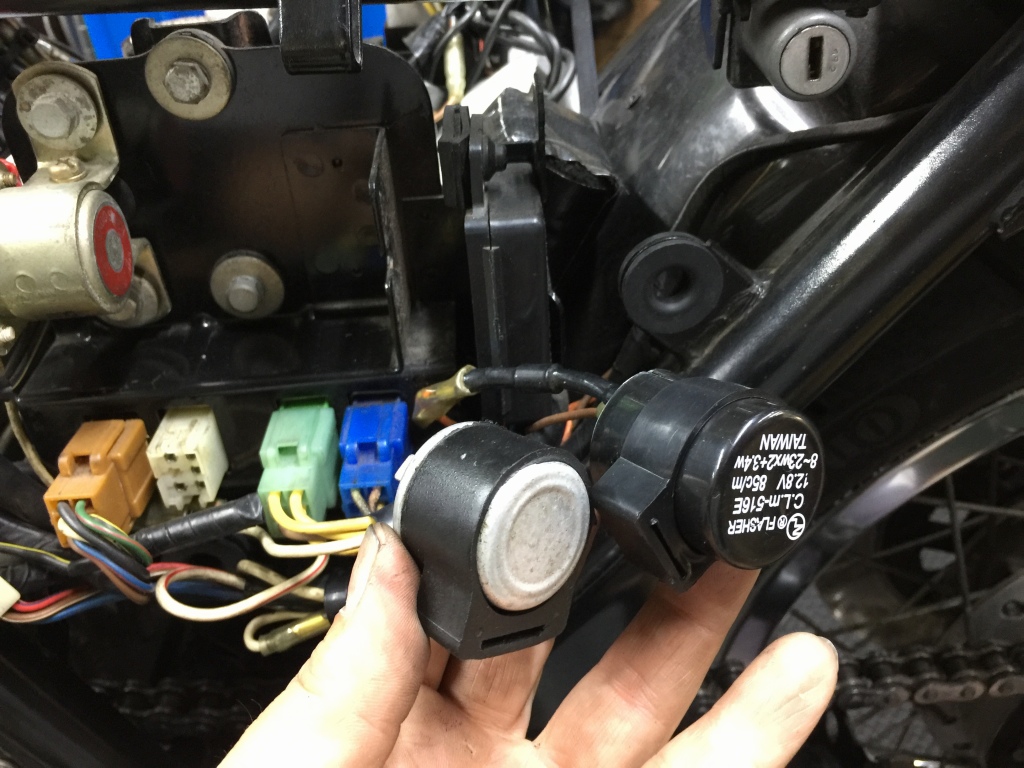

進展前に電装品のチェックをしたら、ウインカーの点滅が遅いので、リレーはICリレーに交換します。

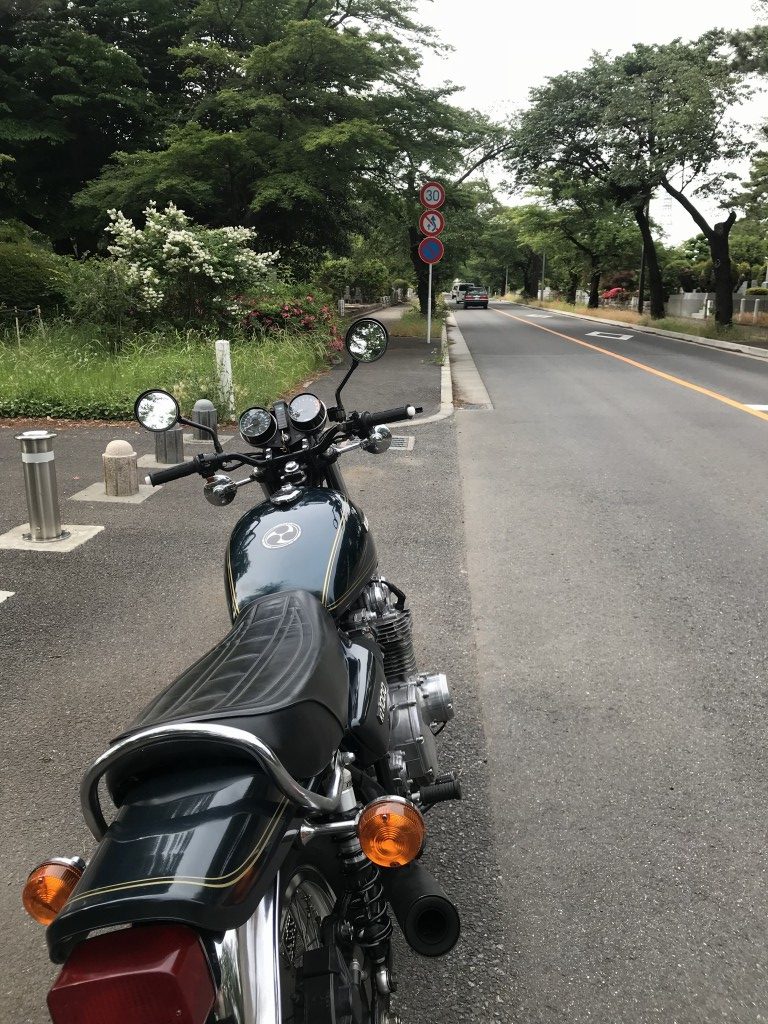

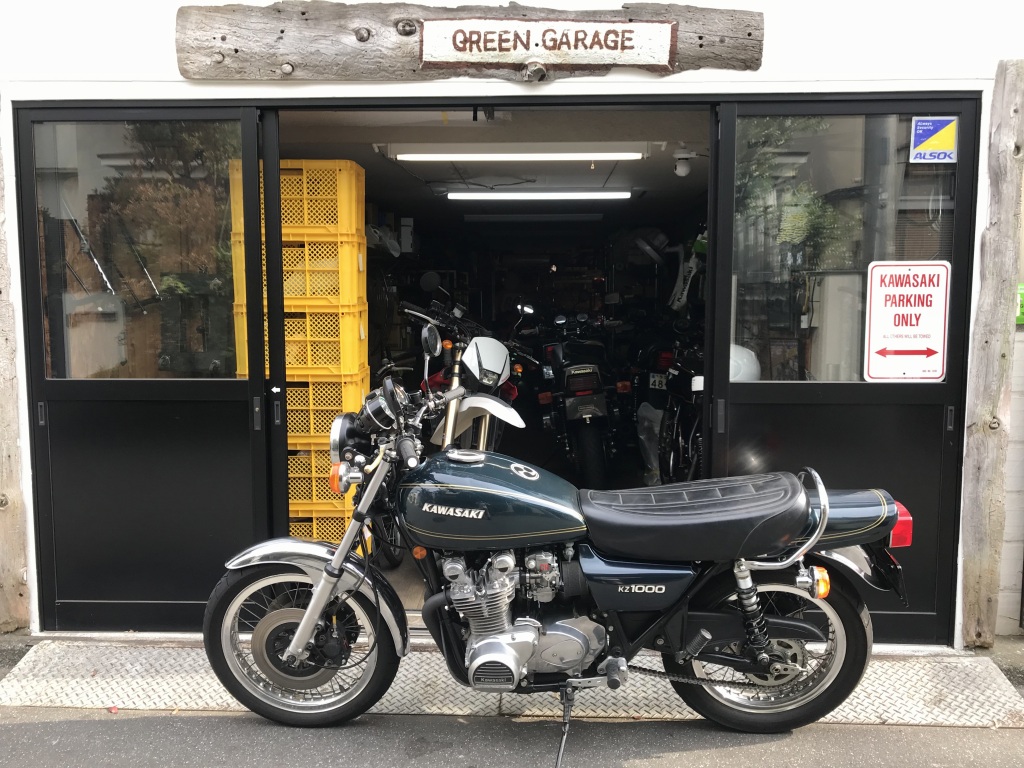

試運転に行きます。

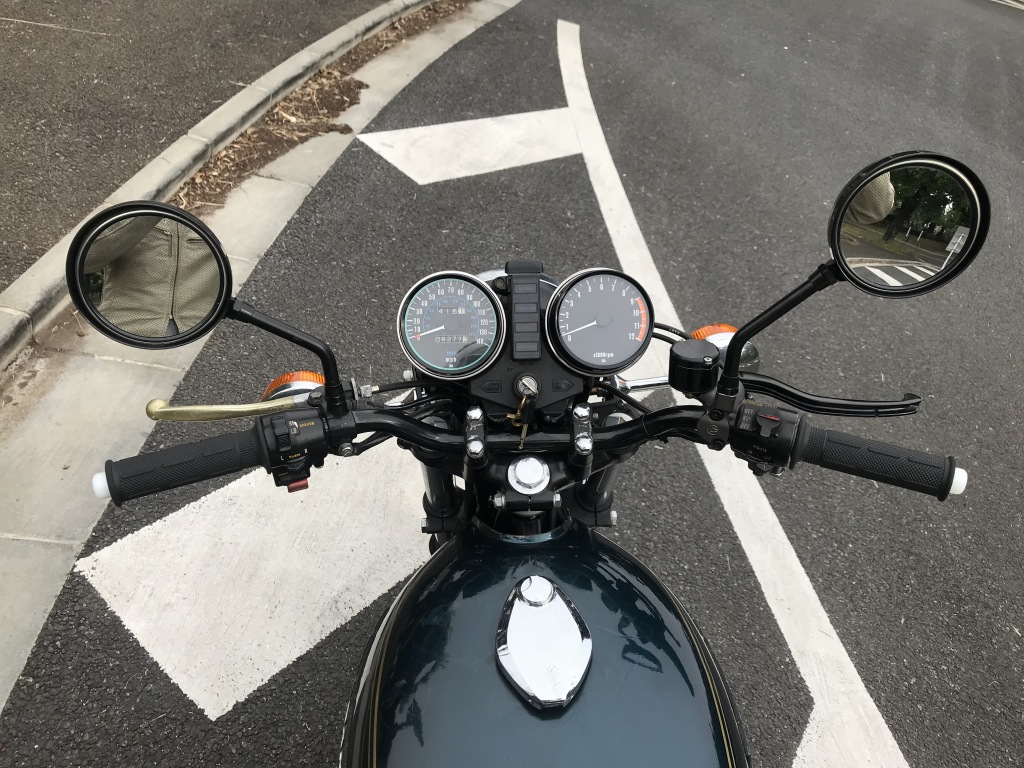

直進でハンドルが右に切れた状態になります。よく見るとハンドルが曲がっているようです。今回の修理の原因となった転倒の影響でしょうか。



手放しでの直進性を確認したら真っすぐには走ります。

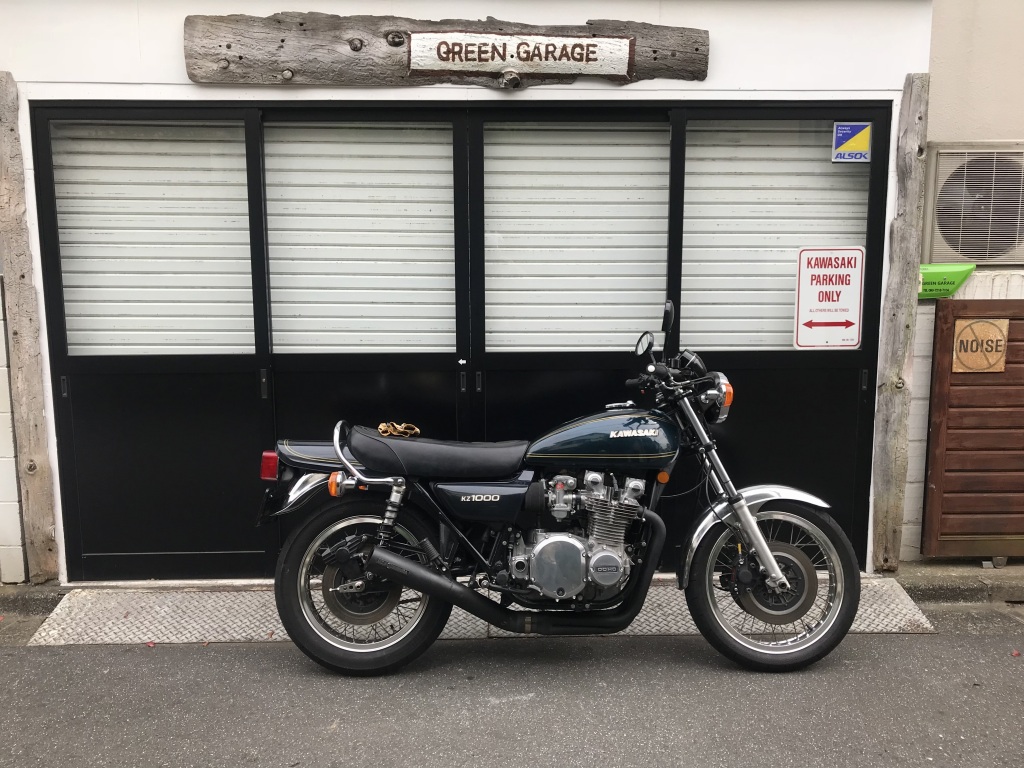

エンジンのオイル漏れが無いことなどを確認し、ガレージに戻ります。

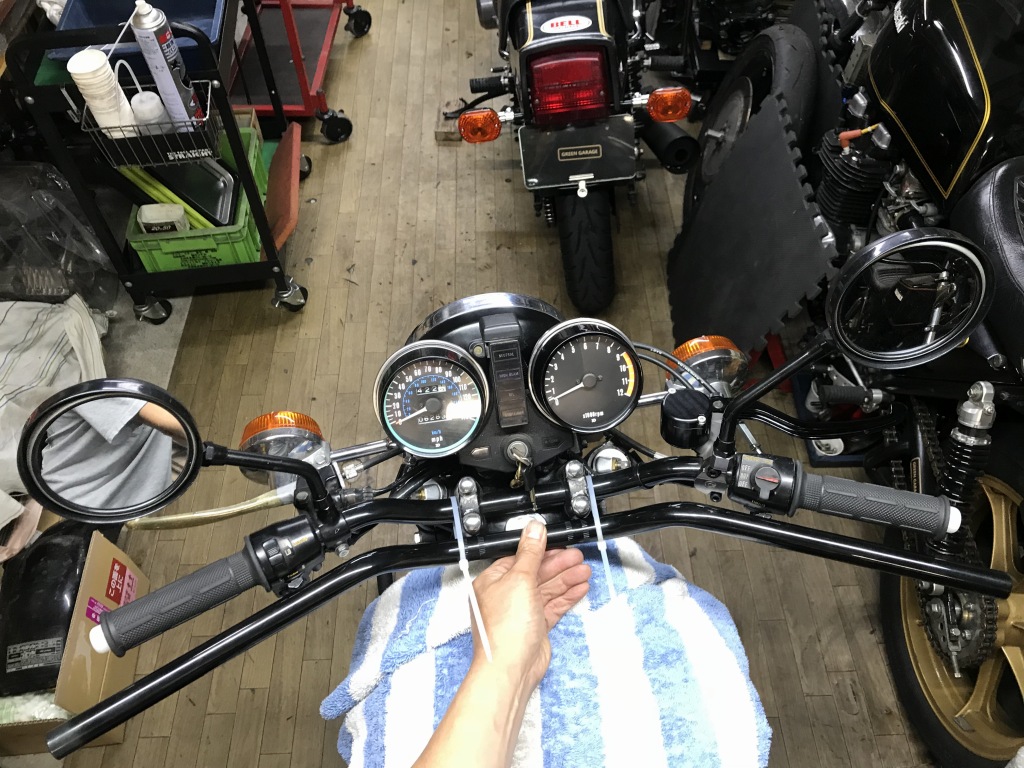

ハンドルは少し長めのAREA特製スーパーバイクハンドルに交換することに。

標準より片側15ミリ長いバージョンです。曲がりは同じ。

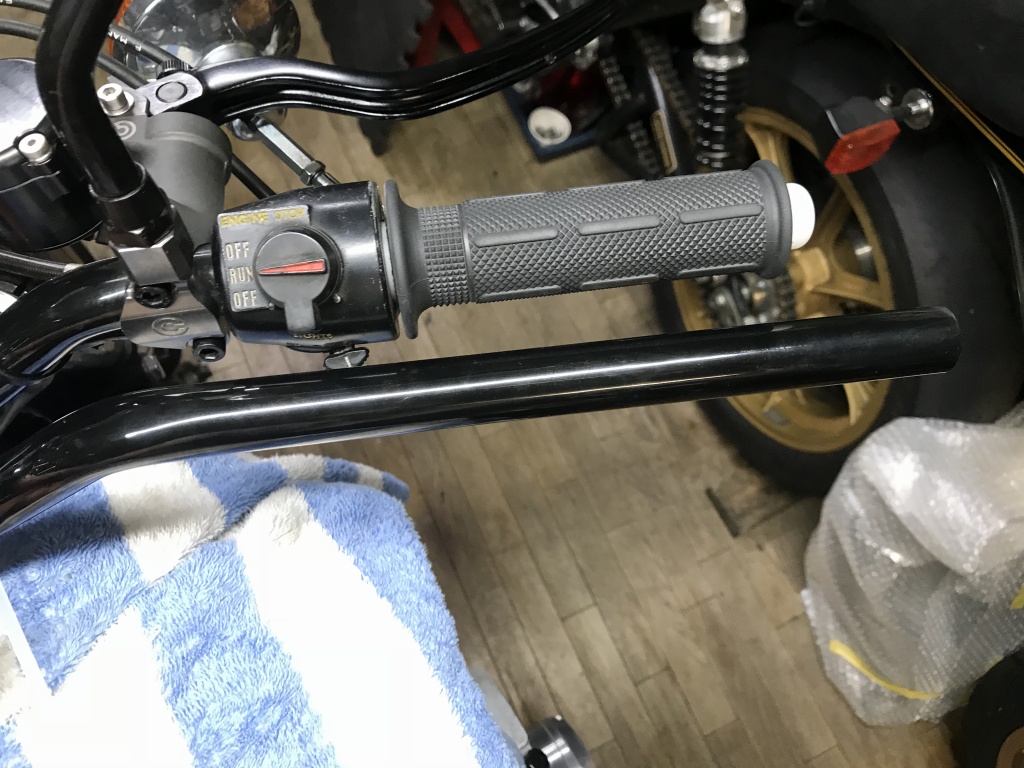

既存のハンドルは、左右でのクリアランスが異なるのでやはり曲がっています。

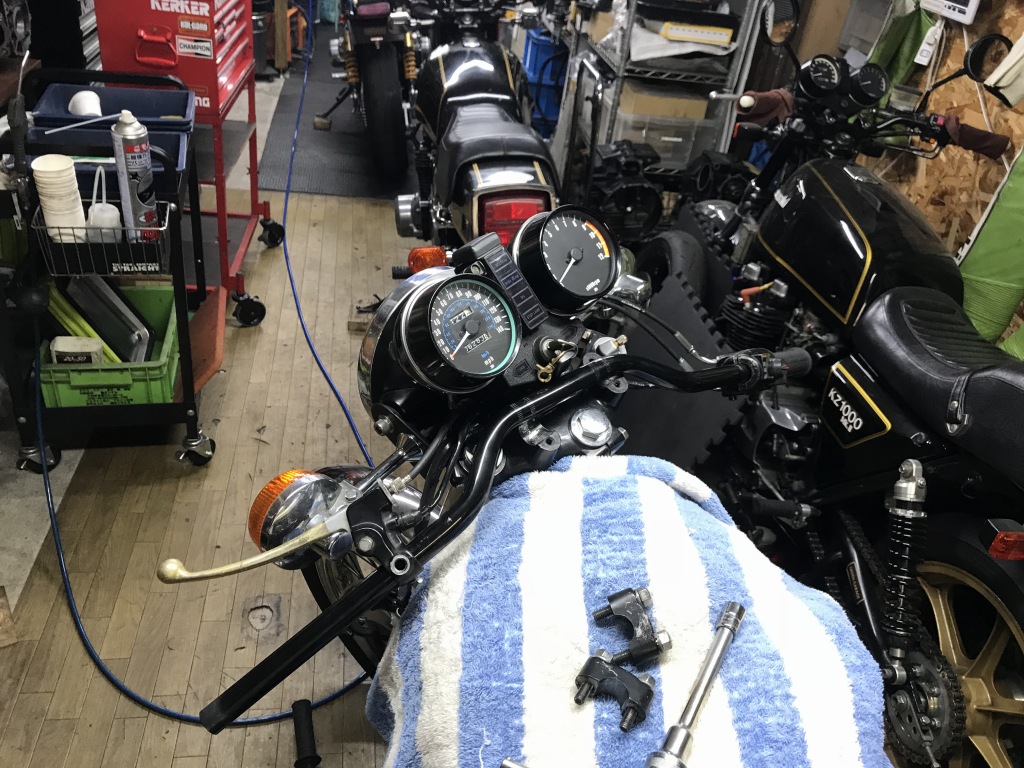

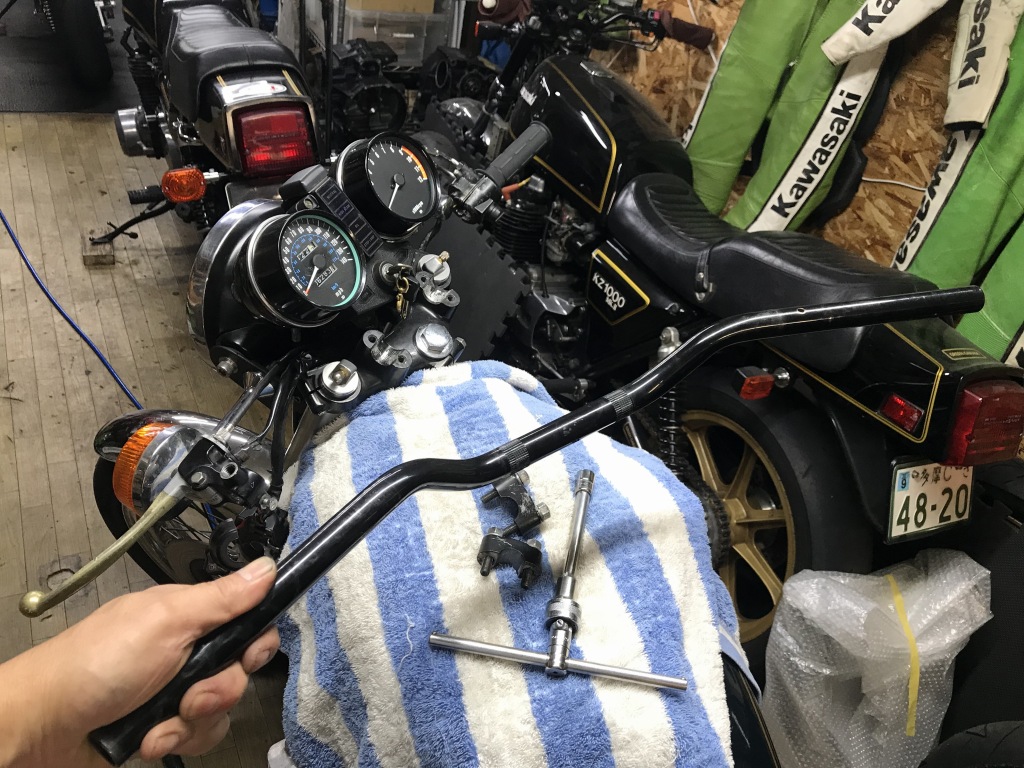

既存のハンドルを外します。



新しいハンドルをセットします。

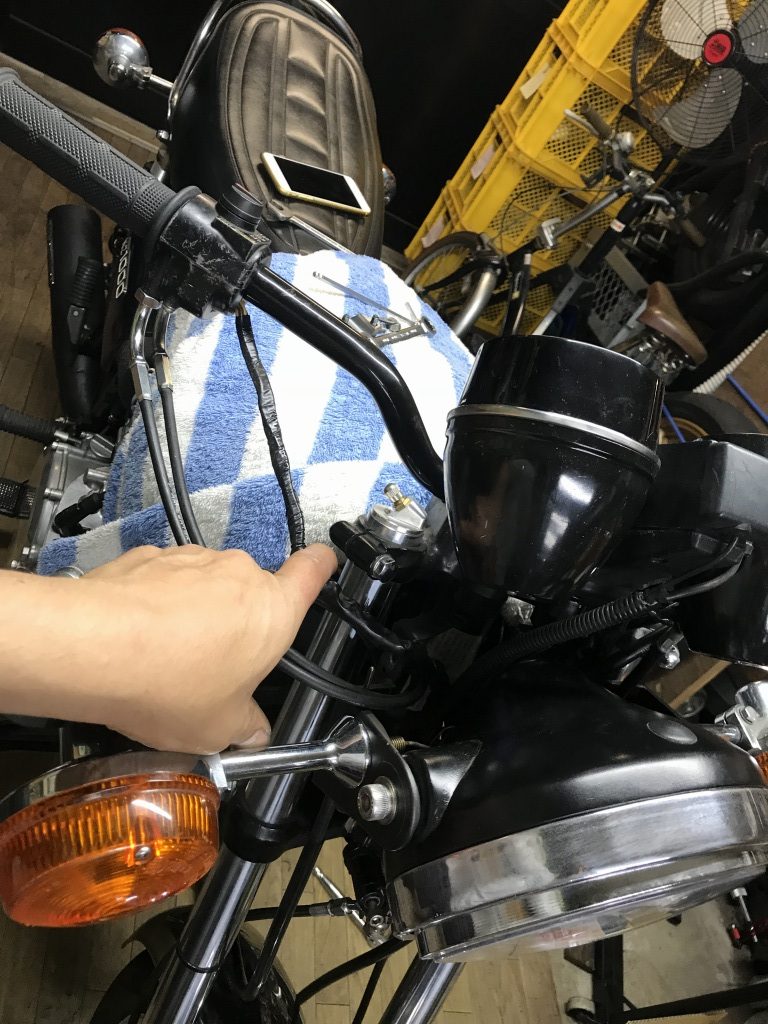

幅が広がるので、ブレーキホースの長さが少し足りません。

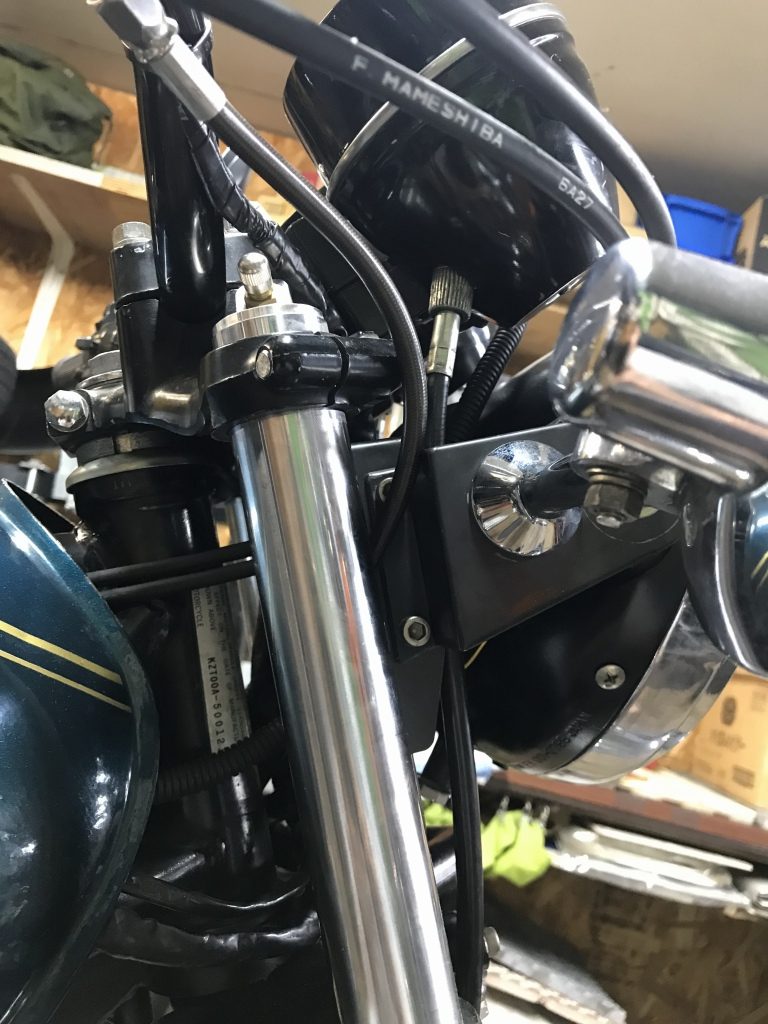

ヘッドライトステーを外し、ホースのレイアウトを最短ルートに変更します。



これで何とか届きました。

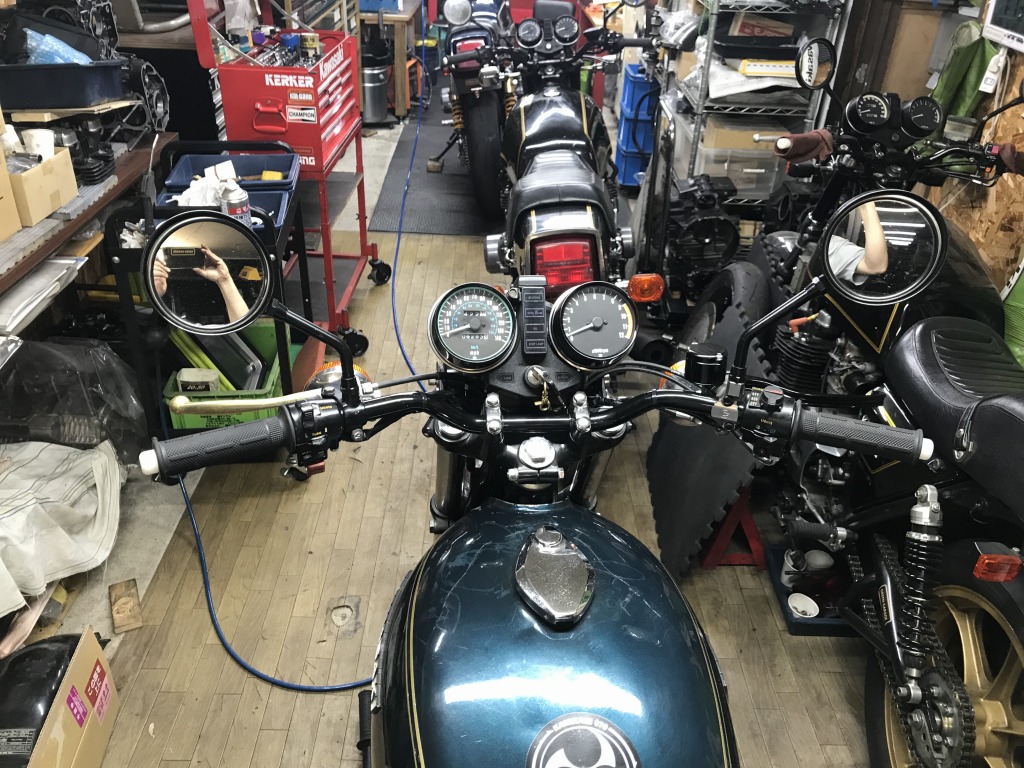

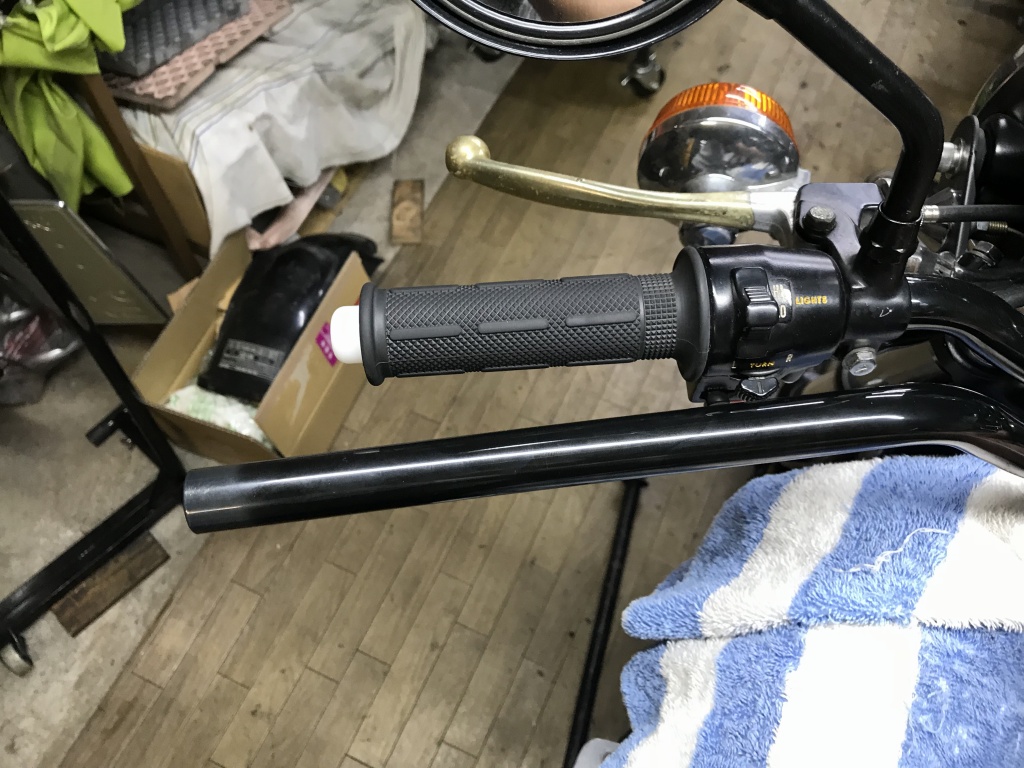

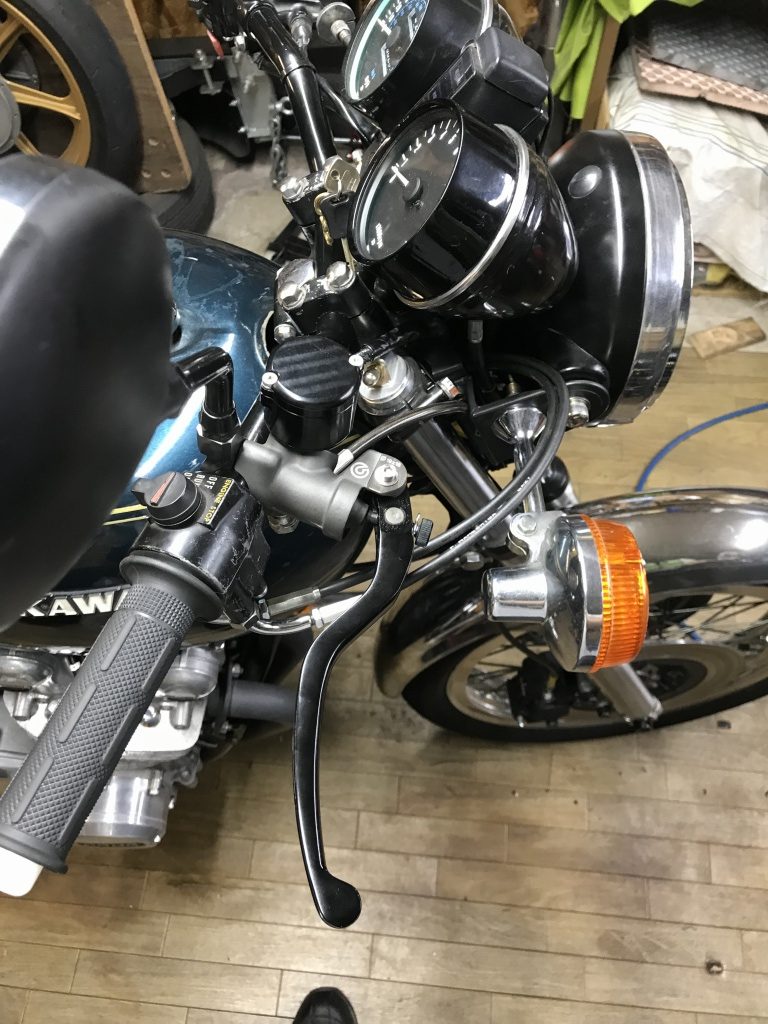

幅広ハンドル化、できました。

この後は、ピストン交換をしたためにエンジンの慣らし運転をし、その後キャブセッティングです。
