スタック製のタコメーターを取り付けます。モデルはST200、スケールは0~10000rpmの物で、純正メーターの中にビルドイン加工したものです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2493_R.jpg?resize=525%2C394&ssl=1)
裏側はこんな感じ。ケースは純正タコメーターの他、純正形状の社外メーターや、スピードメーターのケースを使って作ることもできるそうです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2503_R.jpg?resize=525%2C394&ssl=1)

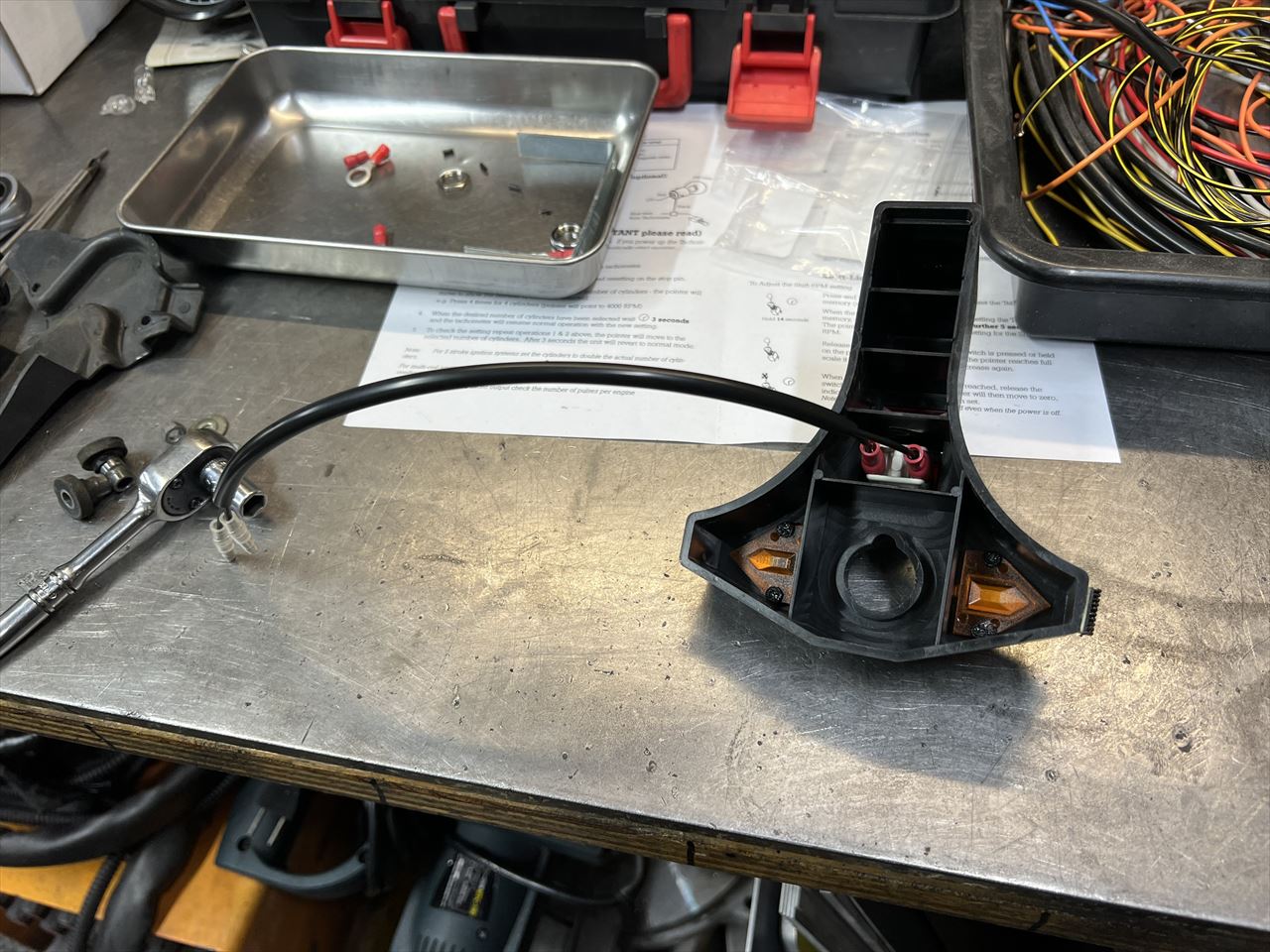

メーター付属のファンクションスイッチをインジケーターカバーに内蔵します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2502_R.jpg?resize=525%2C394&ssl=1)

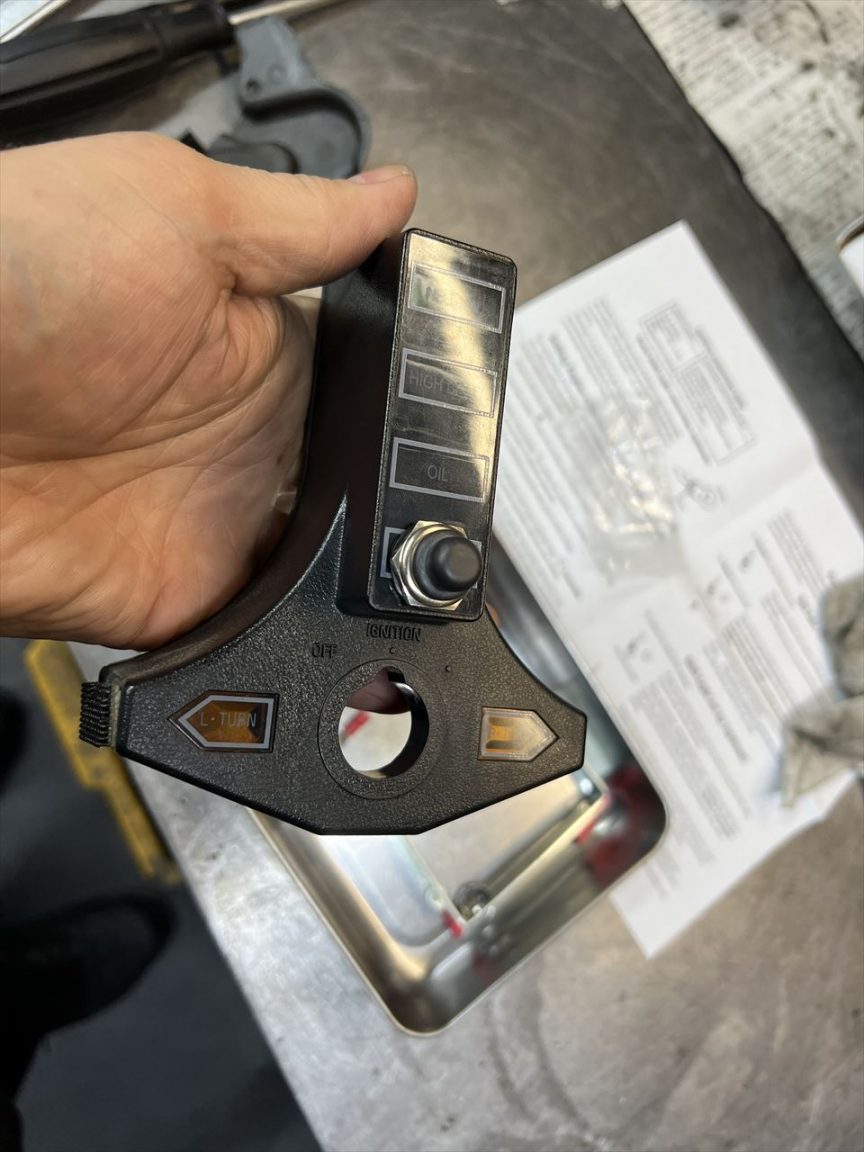

このボタンは初期設定と、最高回転呼び出しに使います。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2500_R.jpg?resize=525%2C700&ssl=1)

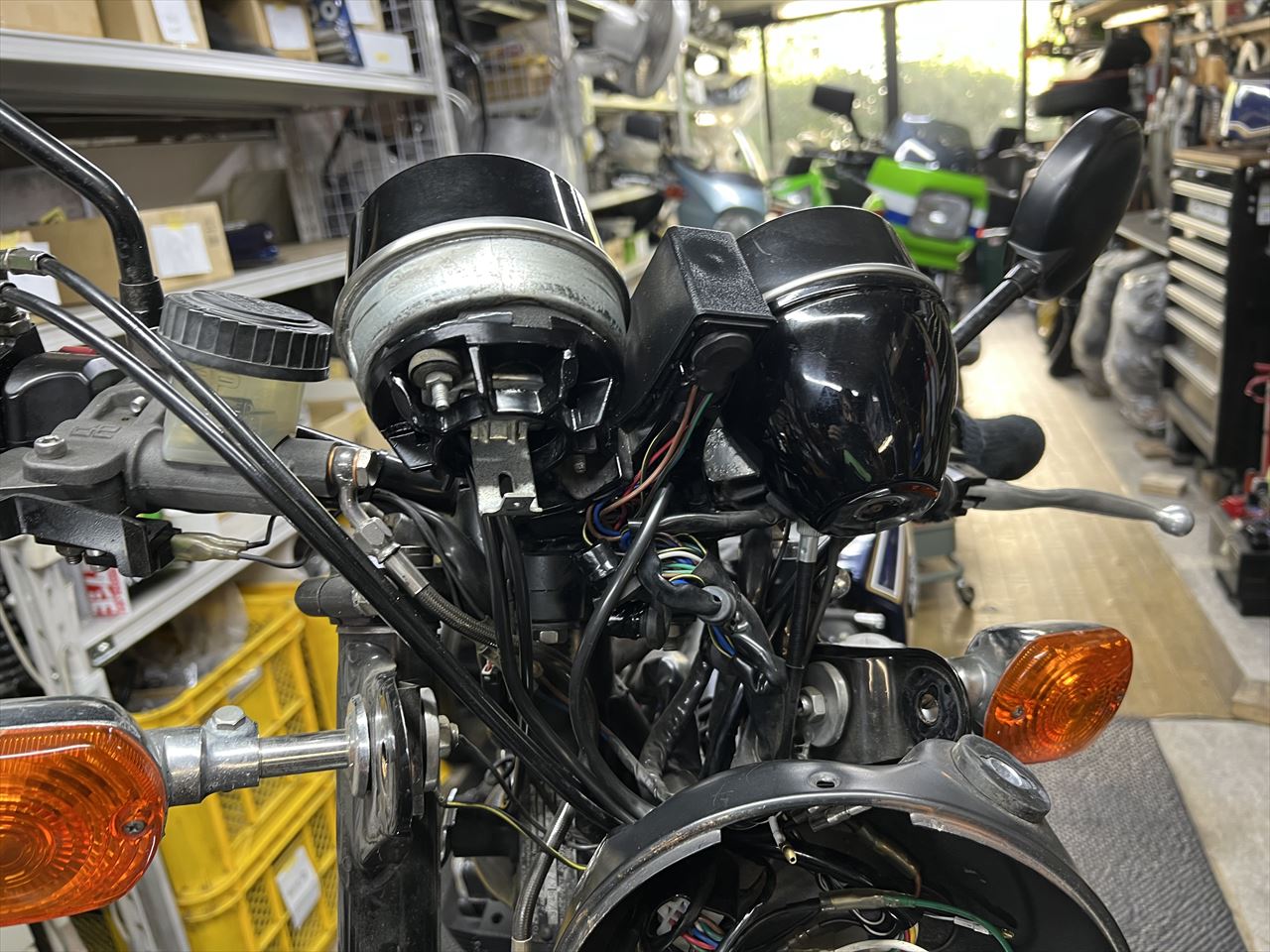

タコメーターを取り付けます。取り付けは純正と同じです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2508_R.jpg?resize=525%2C394&ssl=1)

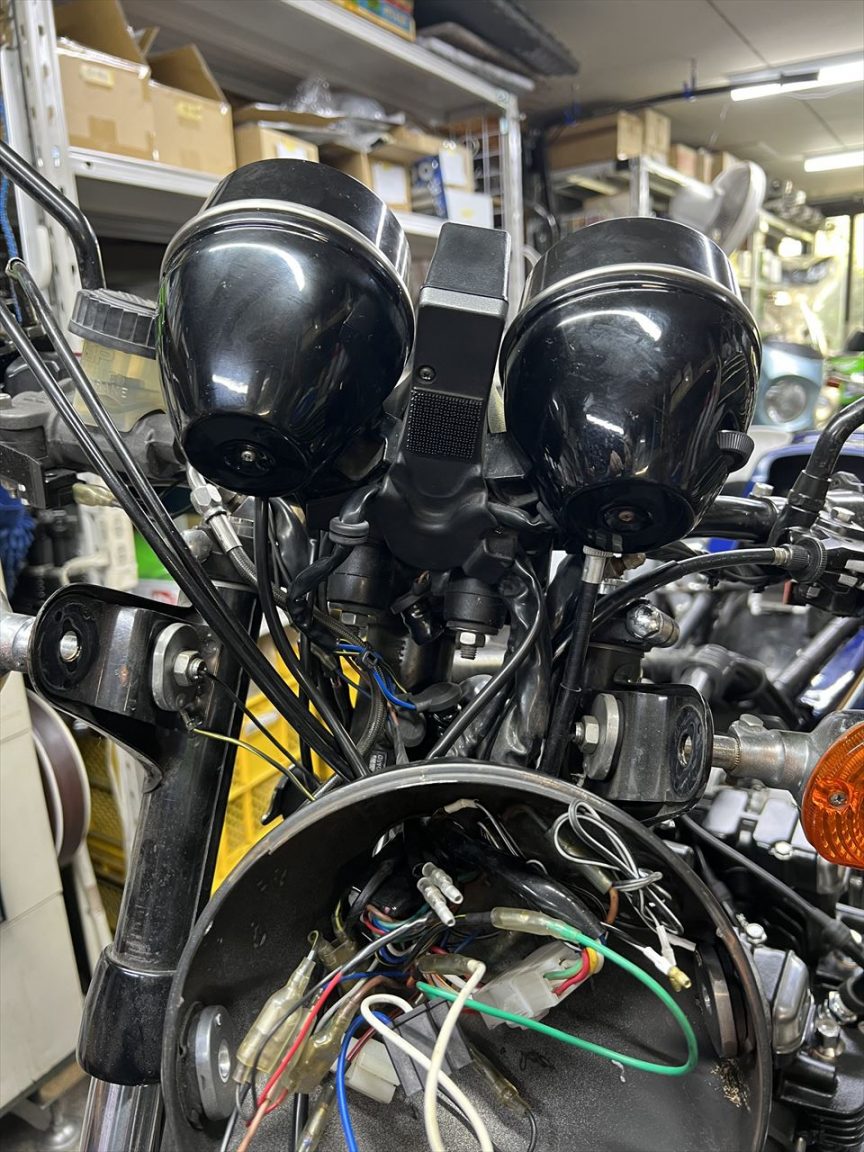

タコメーターからの配線は、ウオタニSP2のユニットから回転信号を拾い、電源などはヘッドライトケース内で接続します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2510_R.jpg?resize=525%2C700&ssl=1)

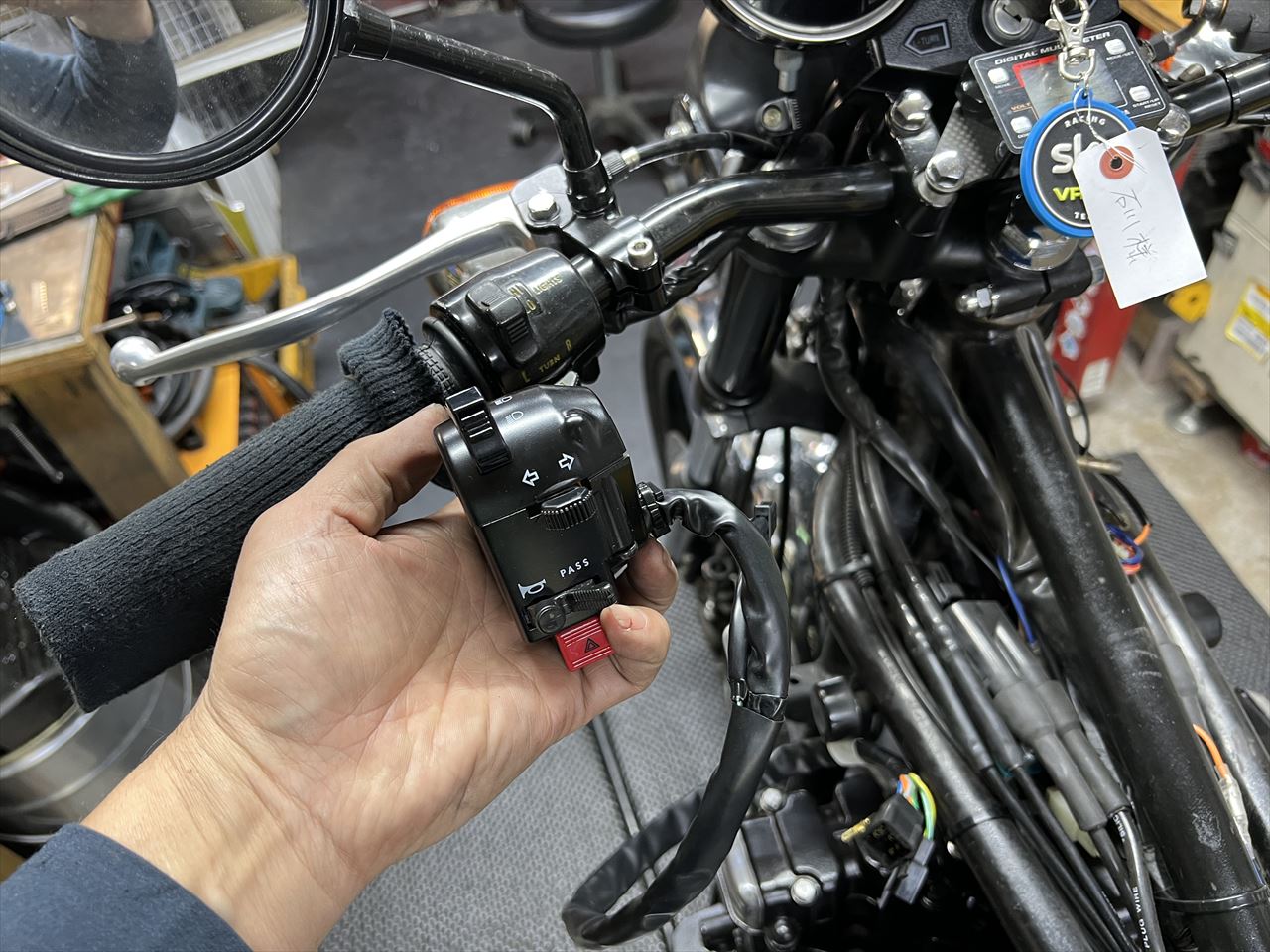

だいぶ消耗してきた左のハンドルスイッチも新品交換。W650純正品を流用します。ウインカーがプッシュキャンセルなので便利です。部品番号は 46091-0150 です。ハザードスイッチ無しタイプも存在します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2511_R.jpg?resize=525%2C394&ssl=1)

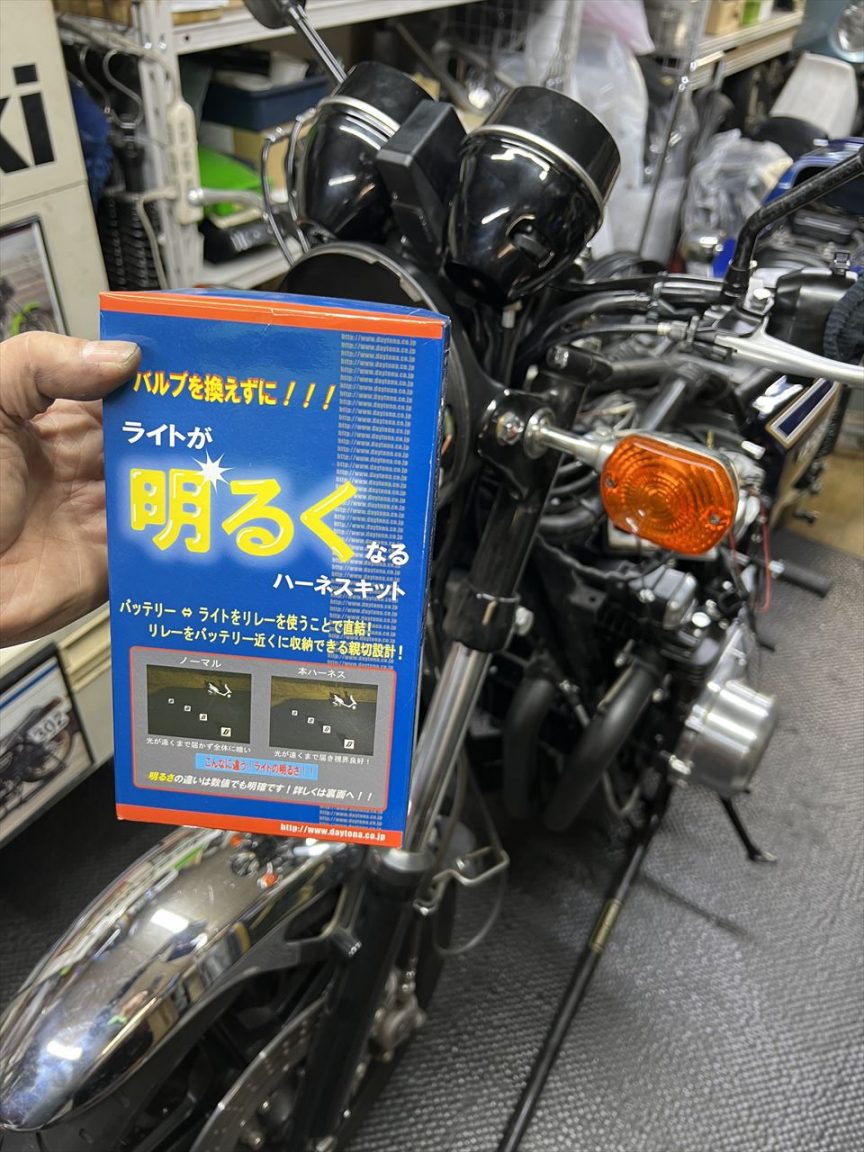

ヘッドライトリレーも追加します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2514_R.jpg?resize=525%2C700&ssl=1)

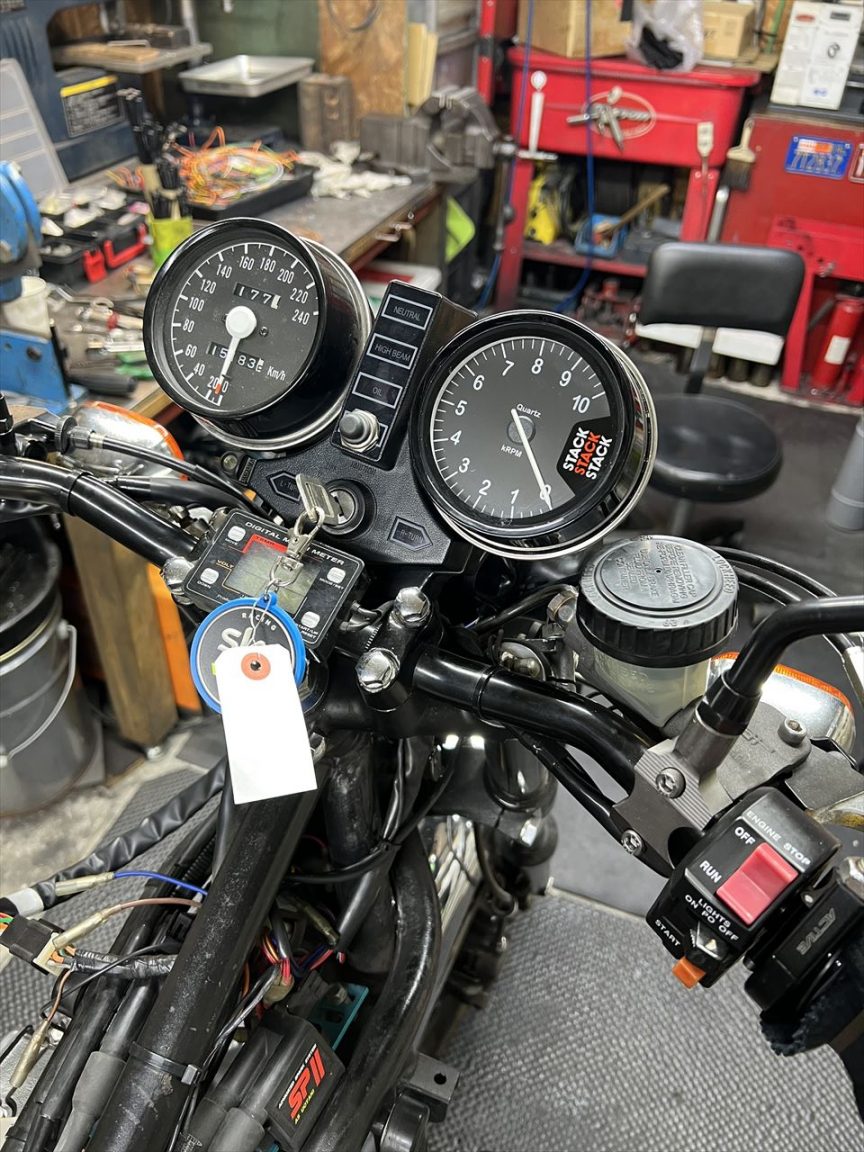

スタックメーター取り付け後はこんな感じです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2515_R.jpg?resize=525%2C700&ssl=1)

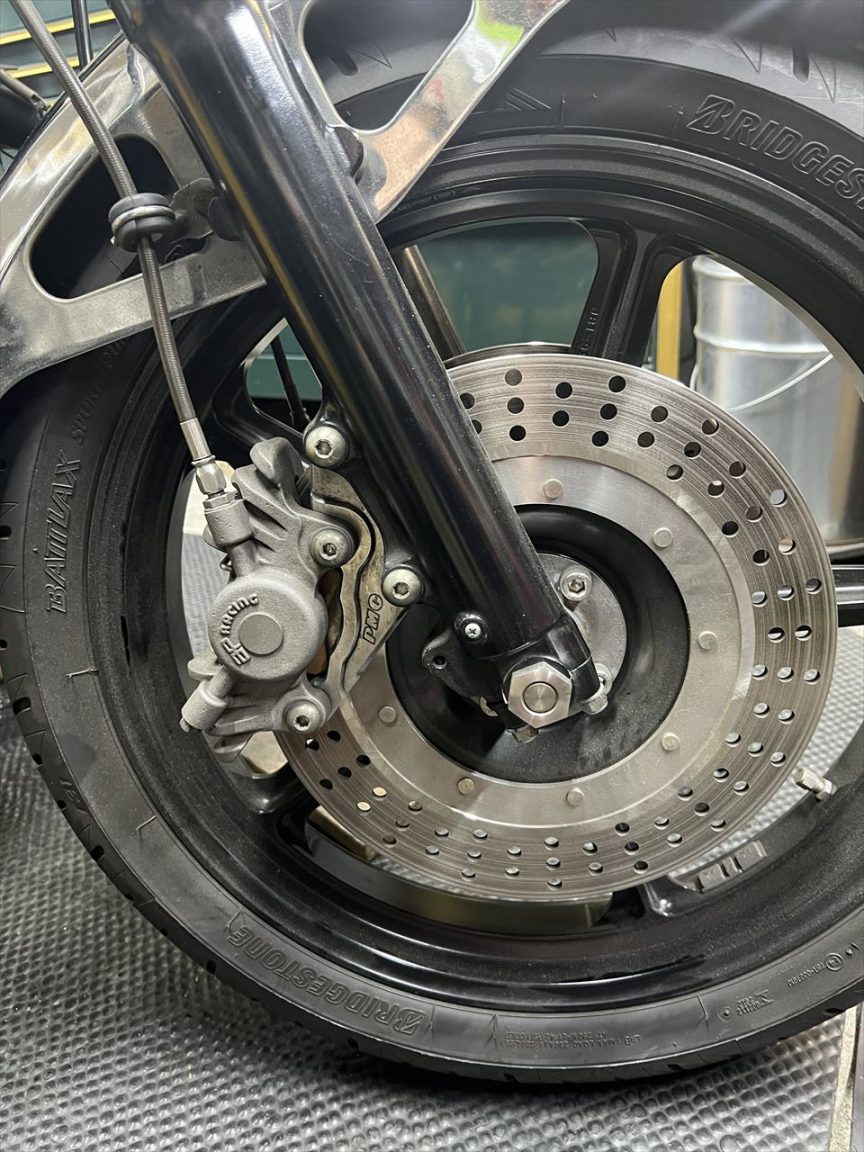

続いてフロントキャリパーサポートを変更します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2522_R.jpg?resize=525%2C700&ssl=1)

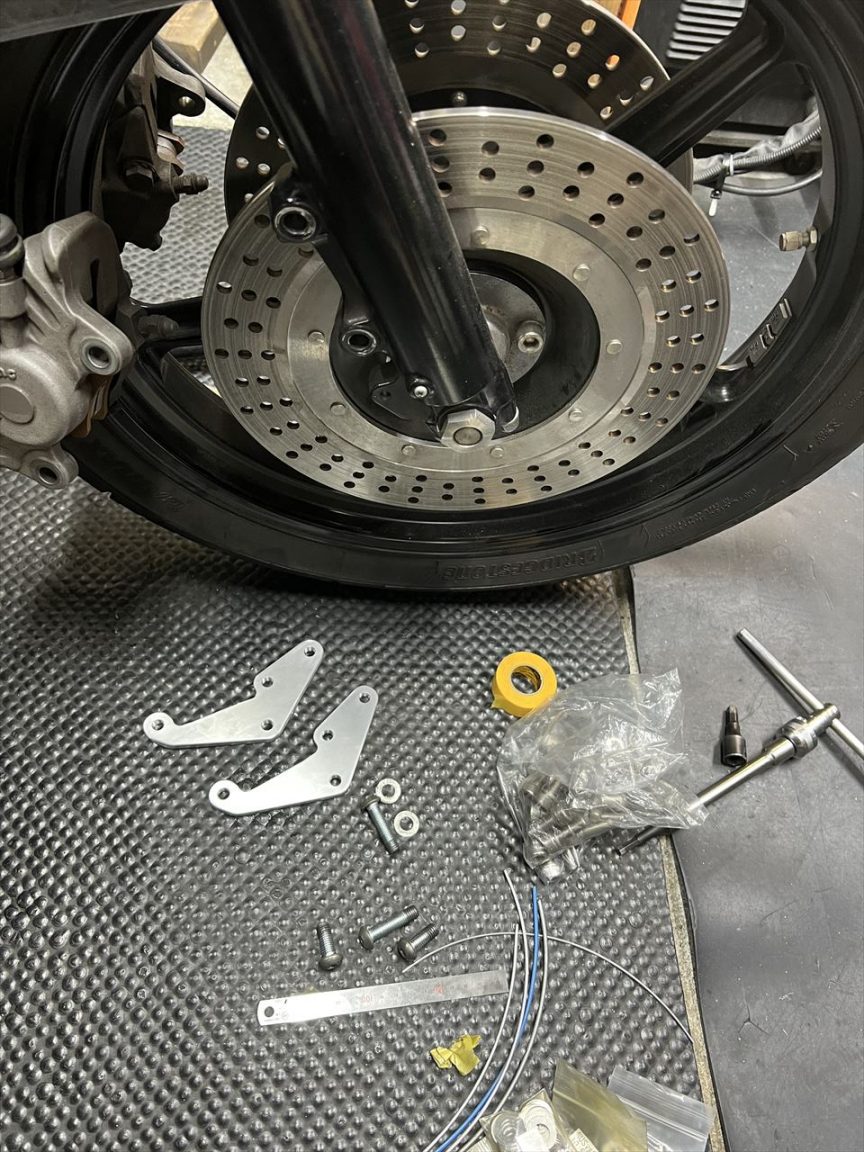

見た目をシンプルにしたいとのことで、ミニマムなジュラルミン平板構造で製作。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2523_R.jpg?resize=525%2C700&ssl=1)

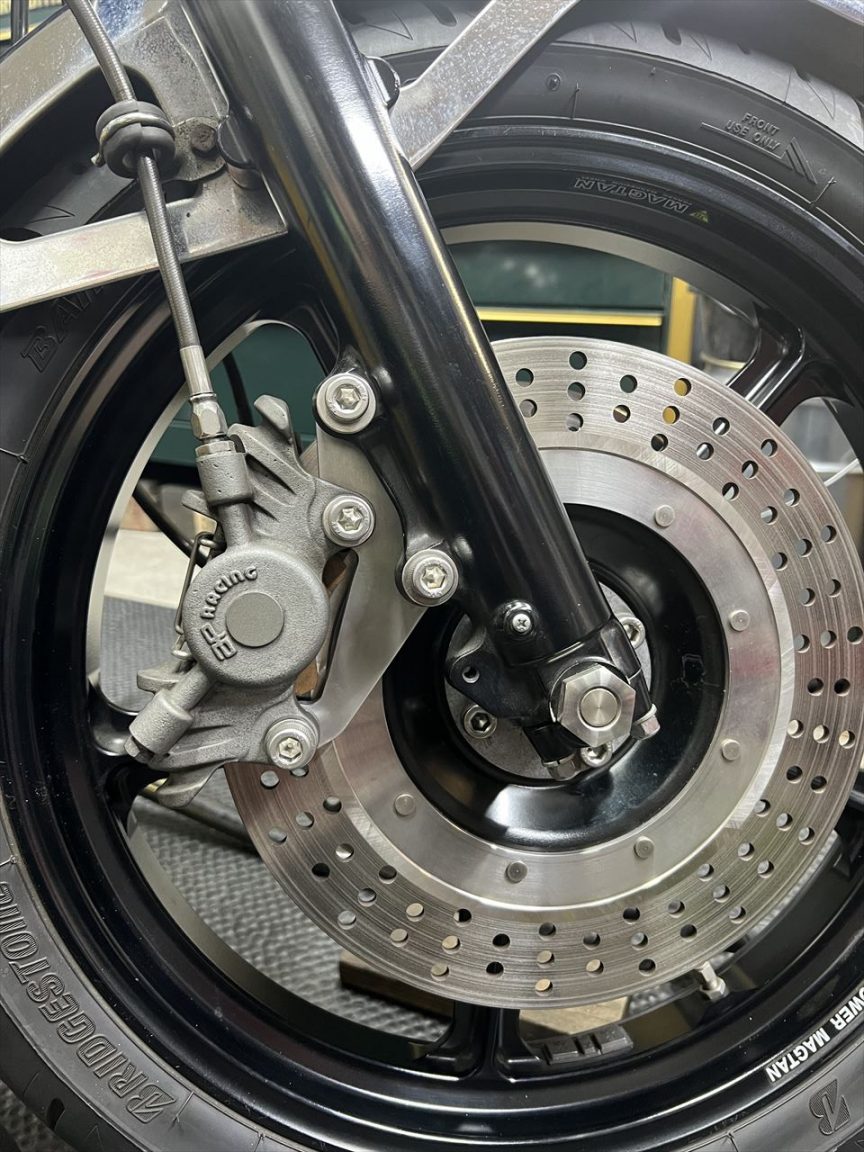

取り付けるとこんな感じです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2524_R.jpg?resize=525%2C700&ssl=1)

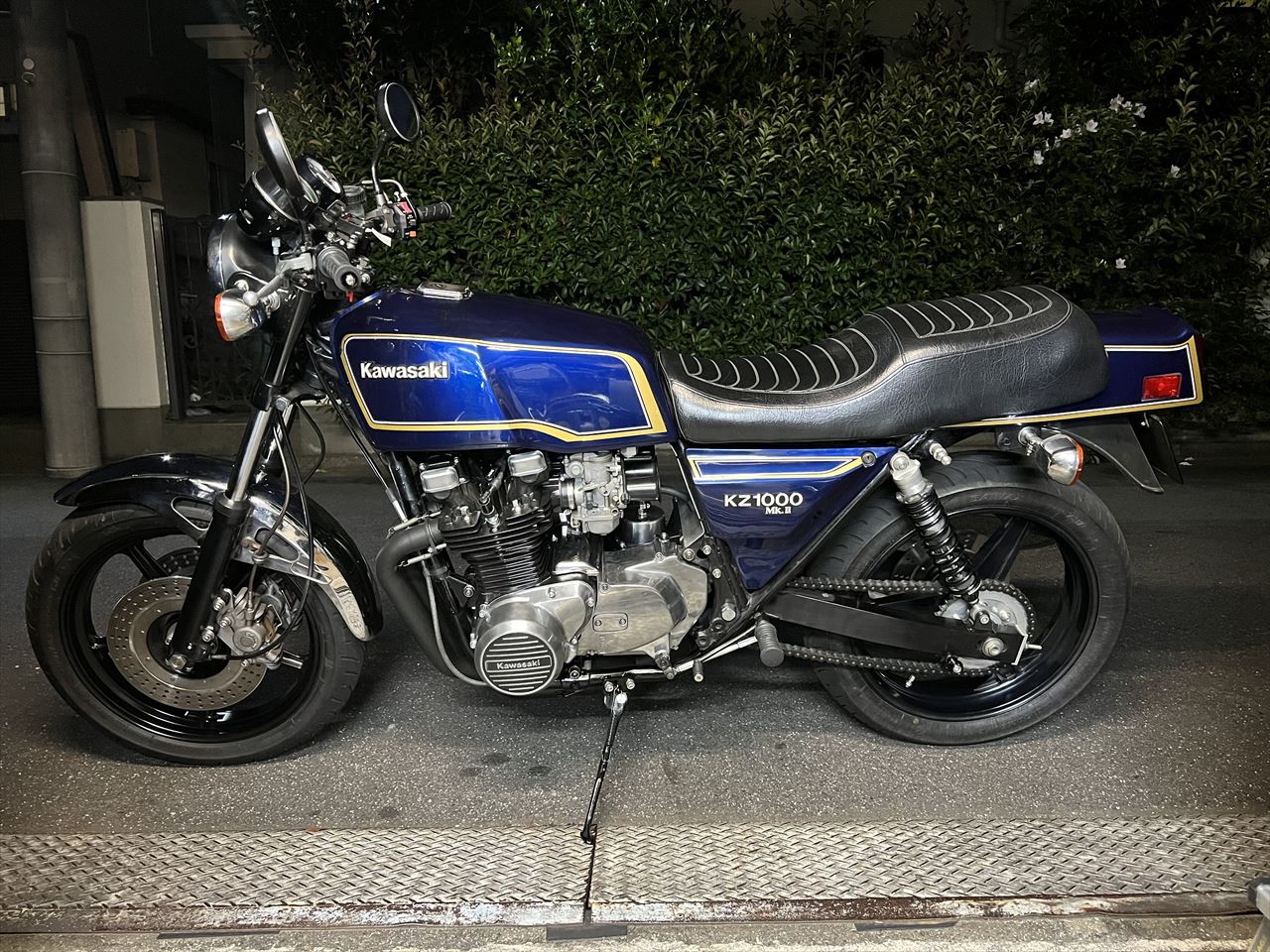

全ての組み立て作業が終わったので、動作チェックのため試運転に向かいます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2527_R.jpg?resize=525%2C394&ssl=1)

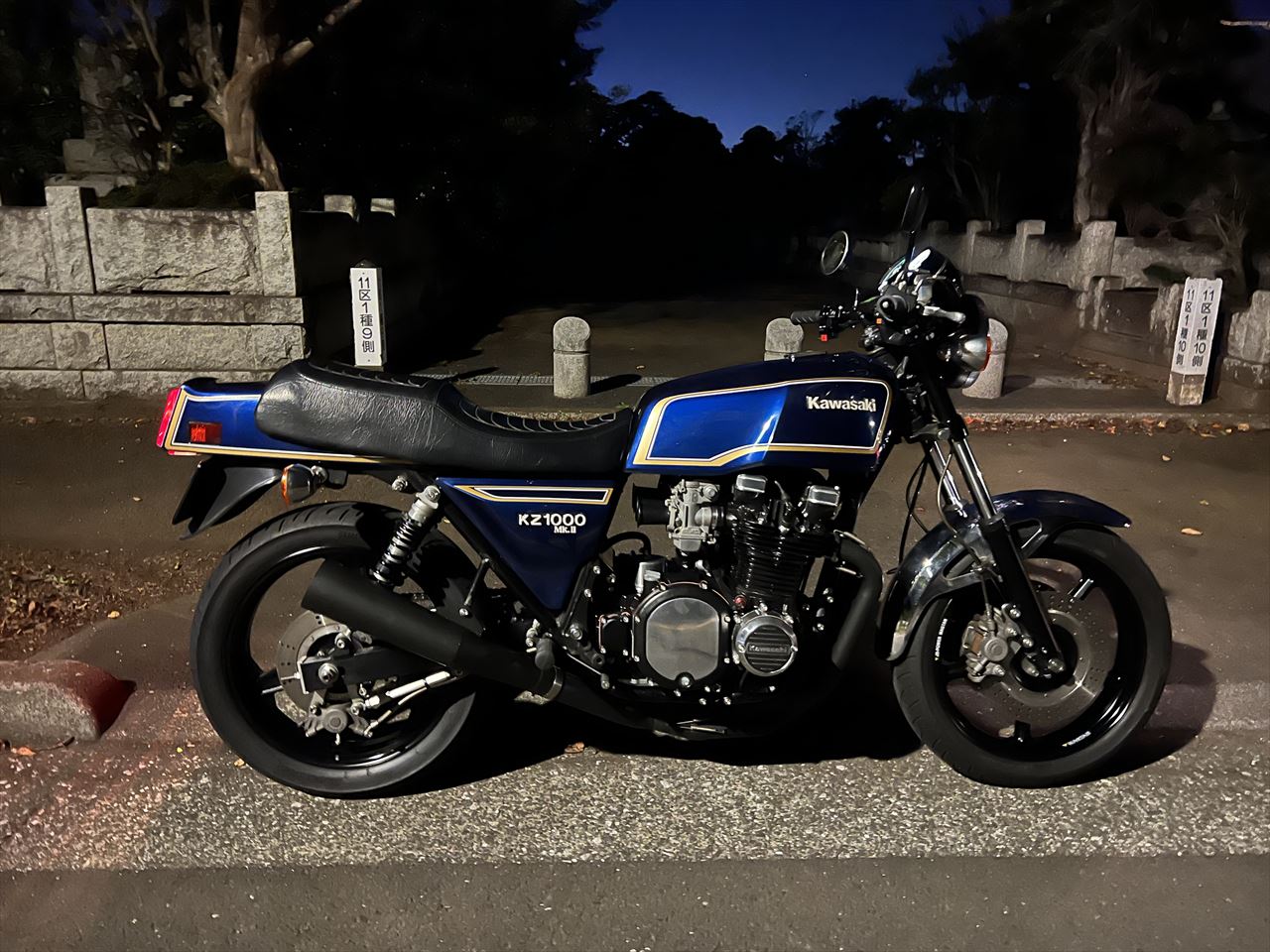

オイル漏れがないことと各部の動作を確認します。明日はエンジンの慣らし走行とキャブセッティングの予定です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2021/10/IMG_2531_R.jpg?resize=525%2C394&ssl=1)
