Z1000Mk2 T.T様 エンジン腰上組み立て

 エンジン腰上を組み立てます。ヘッドは、カムホルダーネジの渋いところをタップで修正、16ヶ所のネジ全てにトルクが掛かることを確認します。



付いていたキャブホルダーは、仮付けだったのでボルトを適正長さに交換して本締めします。

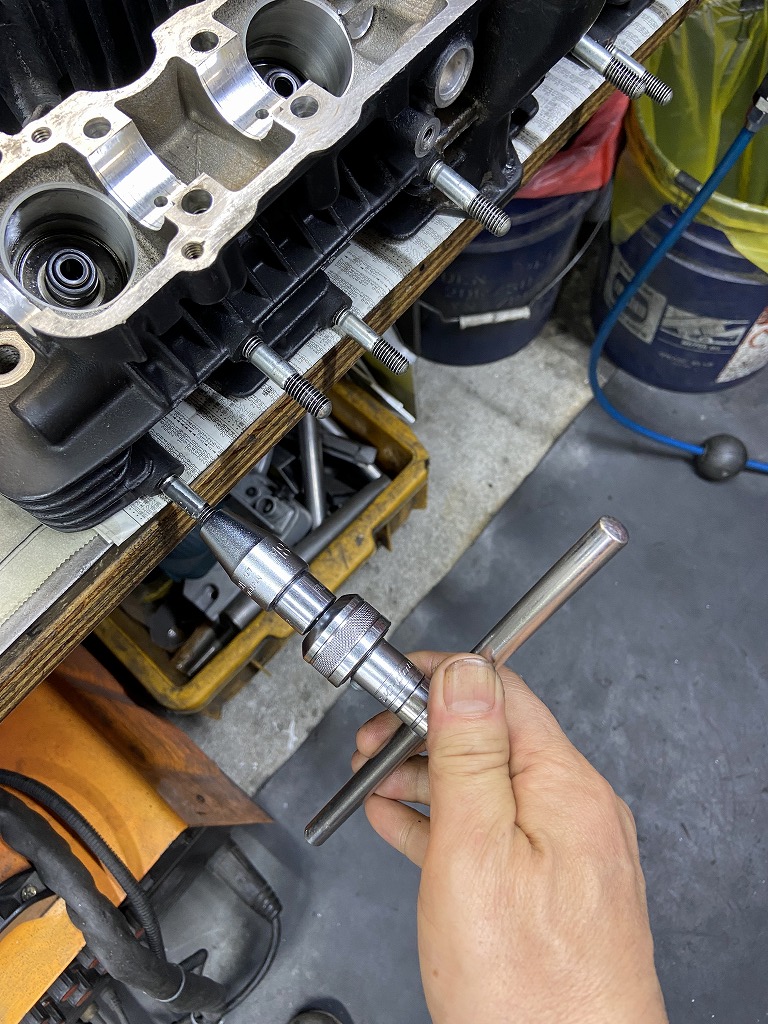

エキゾーストスタッドも仮付けのようで、8本とも奥まで完全にはねじ込まれていません。こちらも完全に締め込んでおきます。

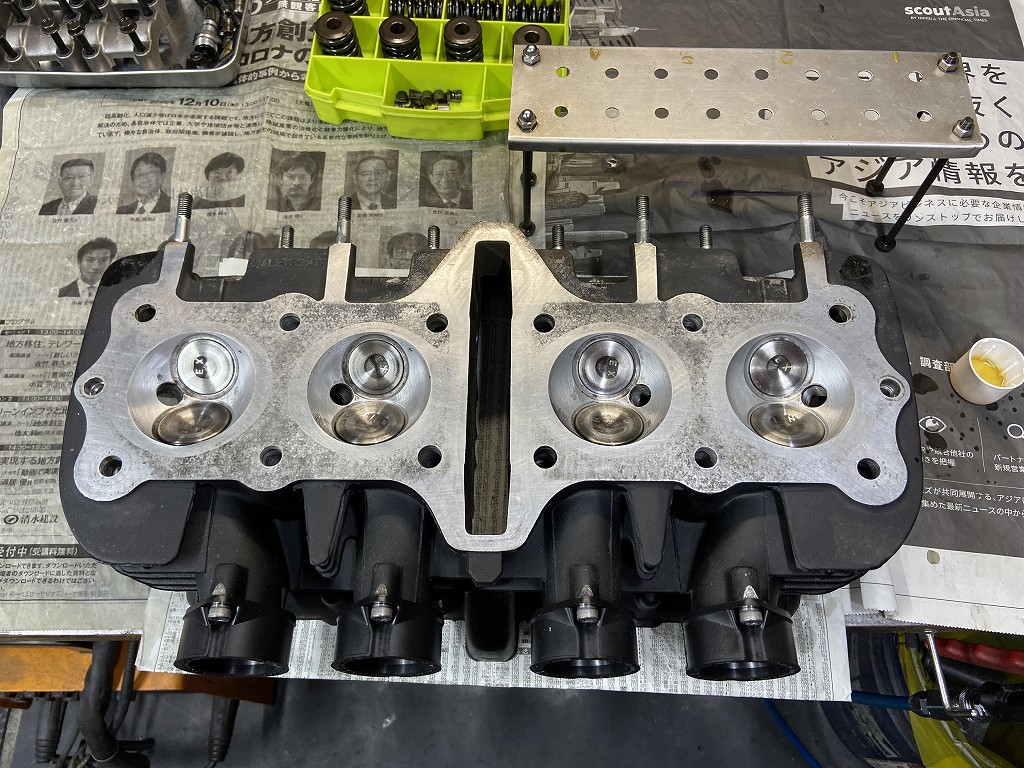

バルブを組み込み、ヘッドの準備は完了です。



ピストンとリングは洗浄して継続使用します。

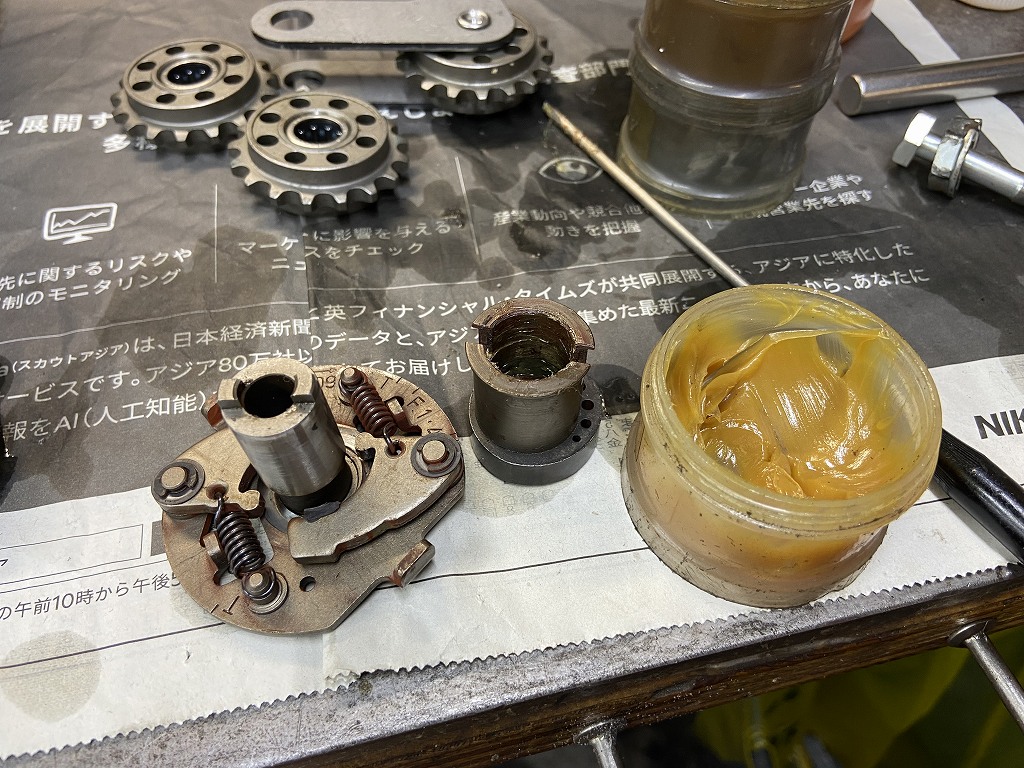

クランクを回すためにガバナーを取り付けますが、進角部分の回転が渋いので分解して耐熱グリスを給油します。

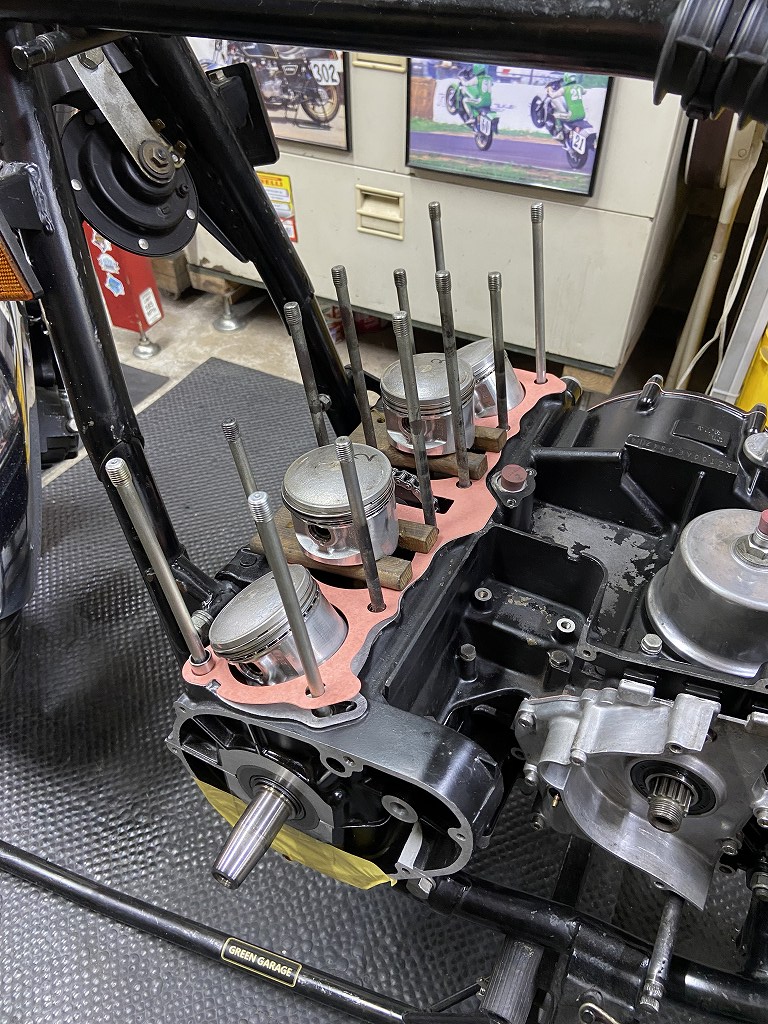

ピストンをセットします。

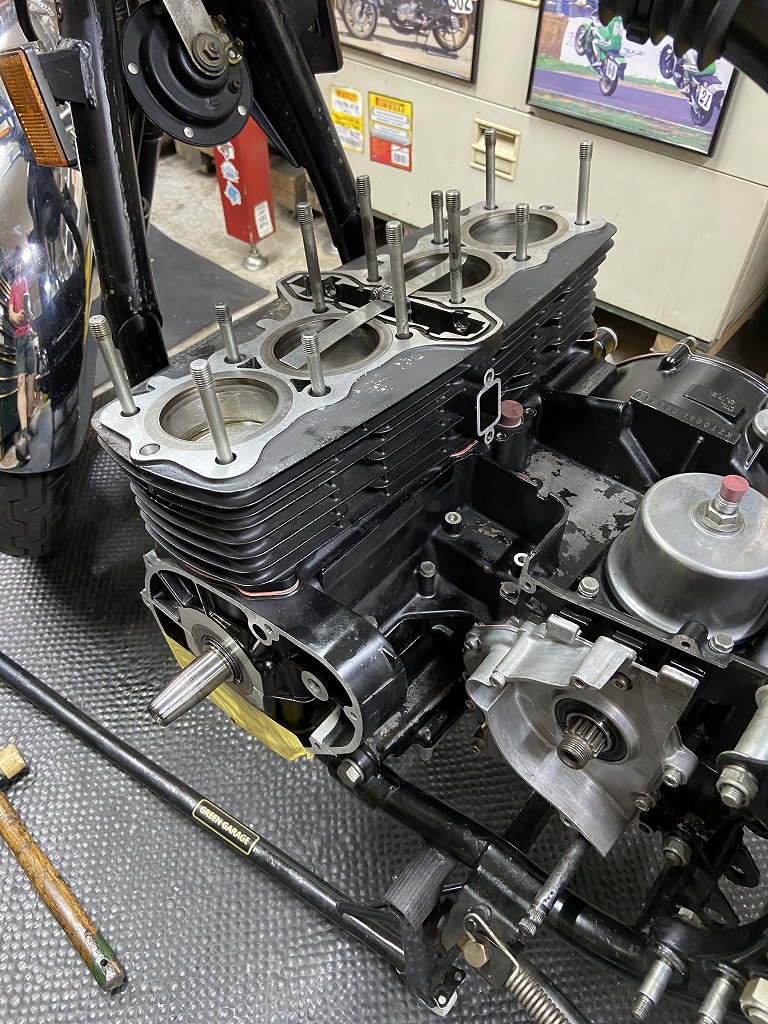

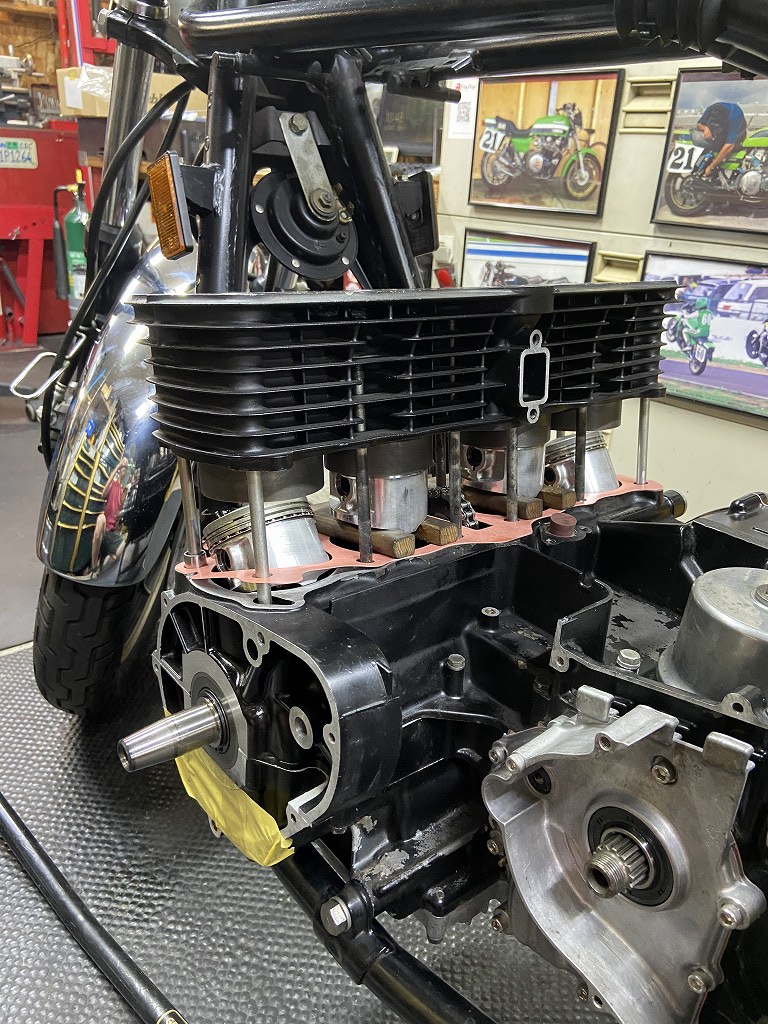

シリンダーを挿入します。

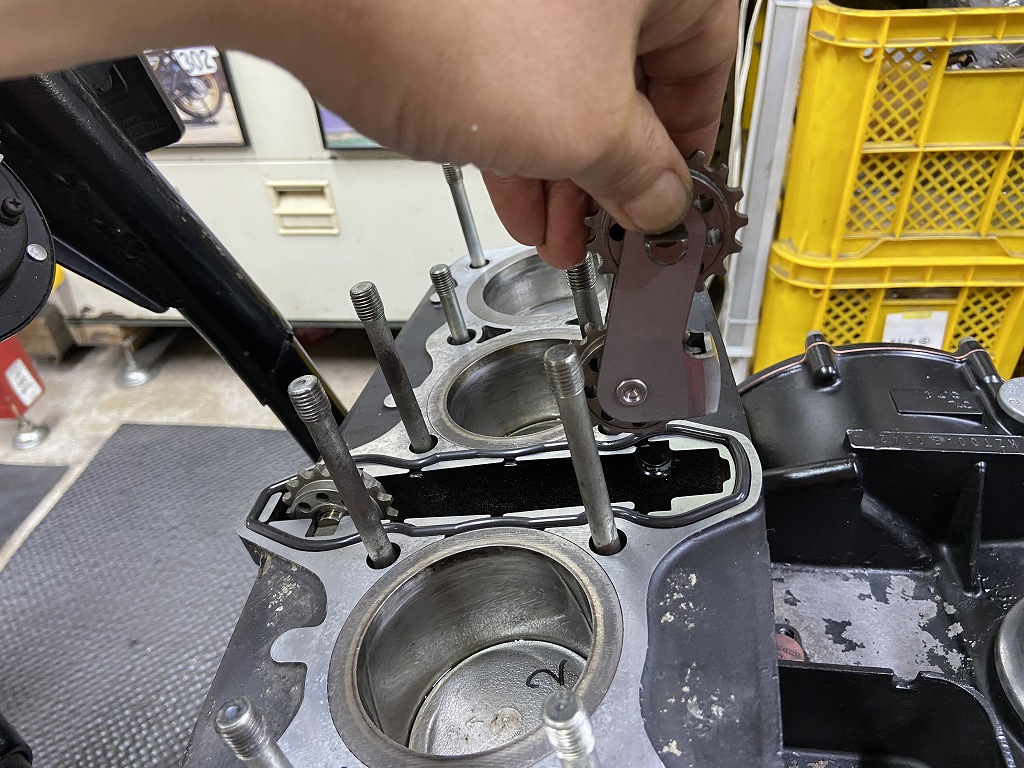

カムチェーンローラーはレーシングタイプを使います。

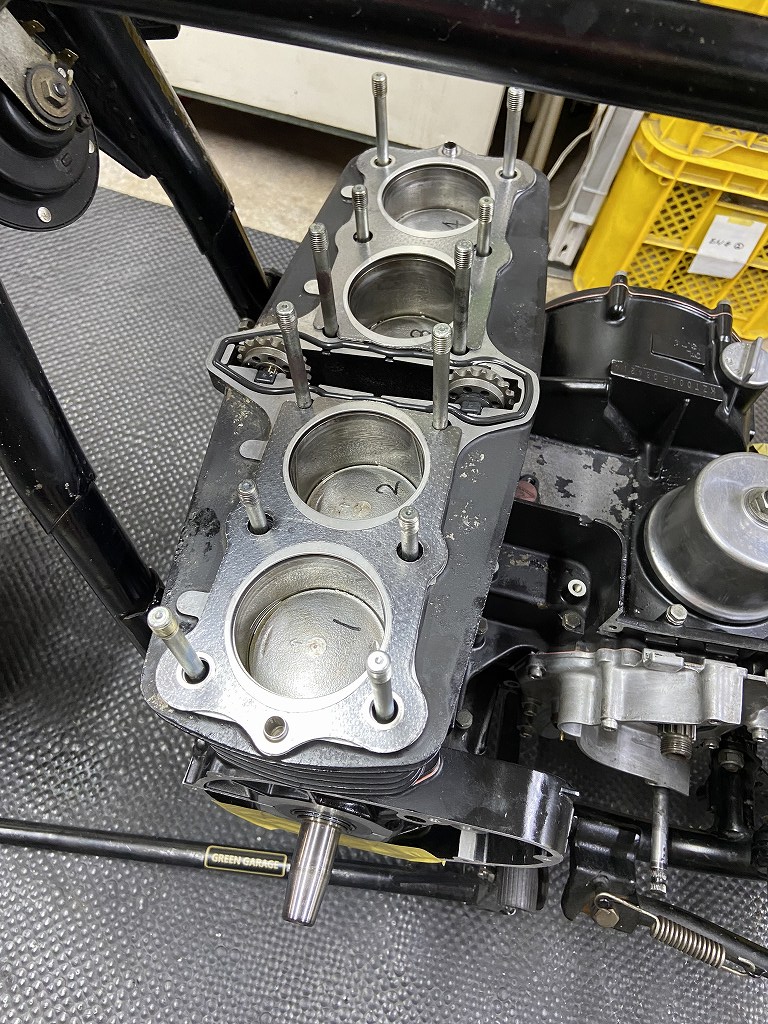

ヘッドガスケットをセットします。

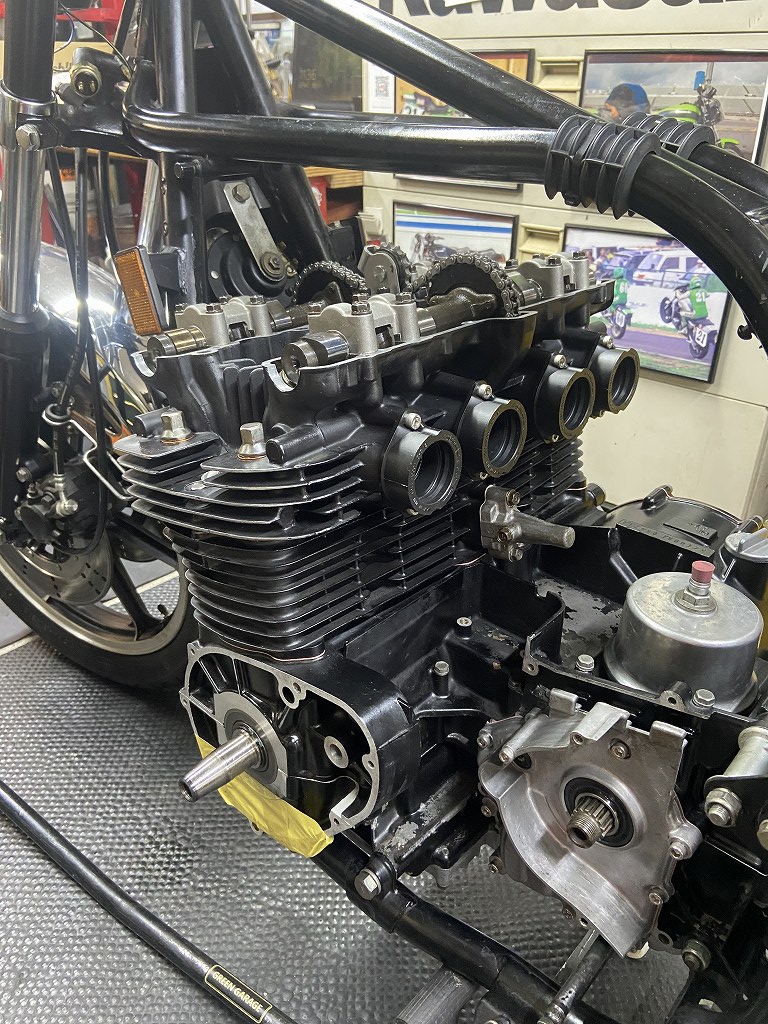

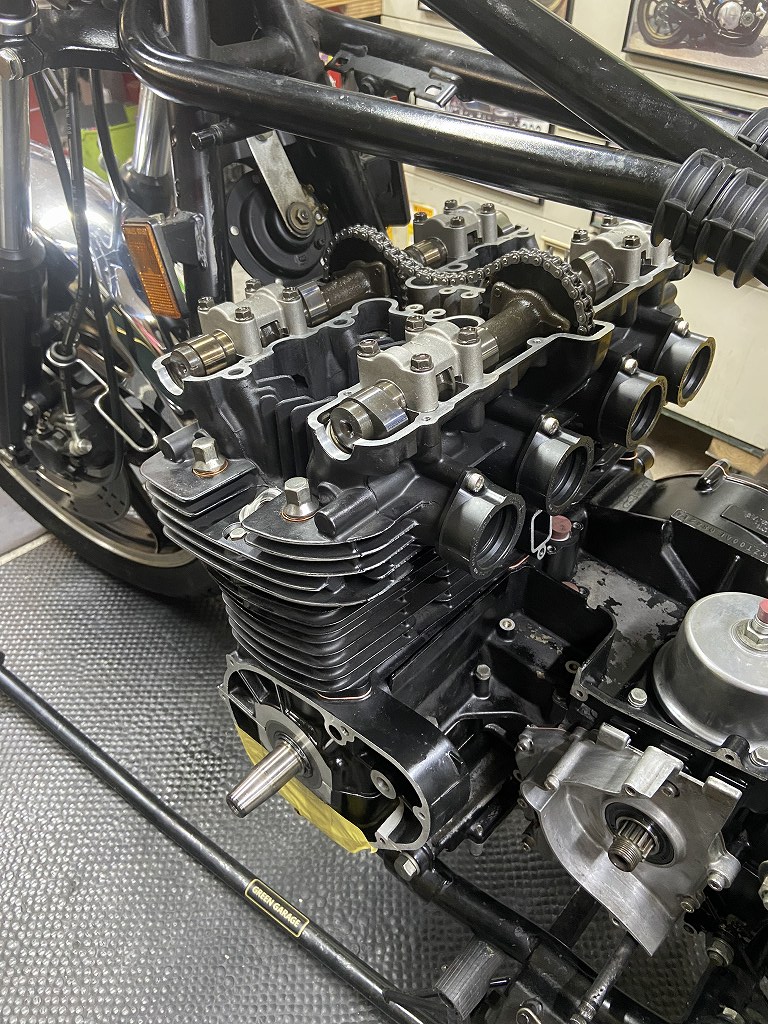

ヘッドとカムを組み込みます。

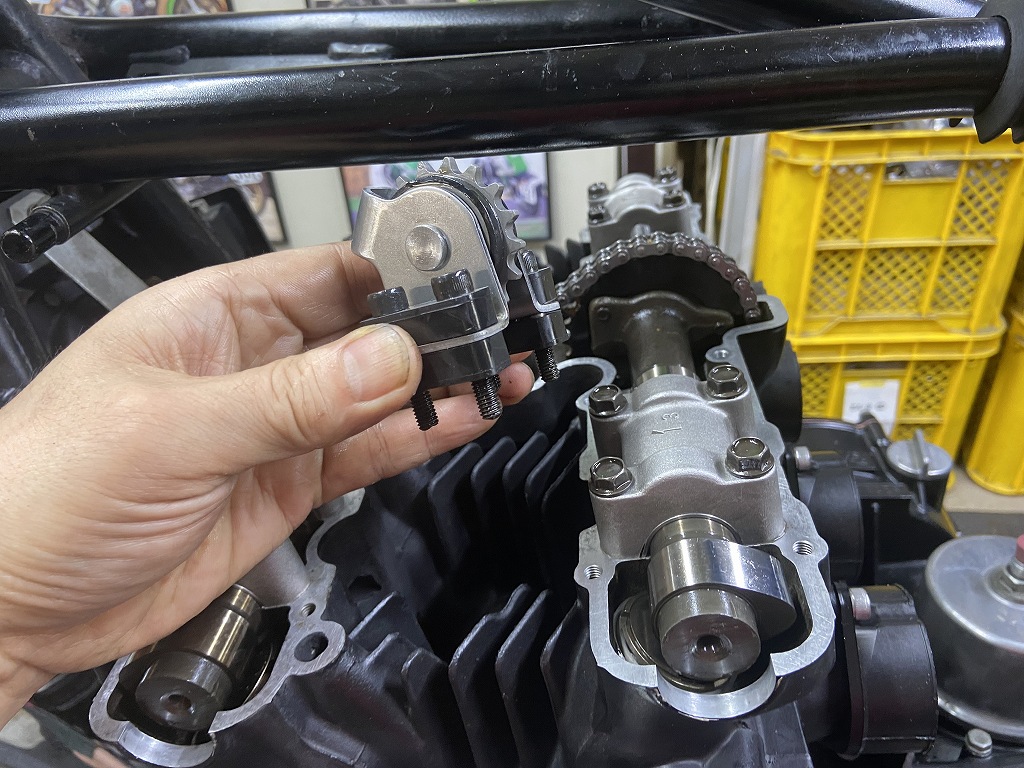

トップのレーシングアイドラーは長期メーカー欠品のため、暫定で純正品を使用します。



カムチェーンテンショナーは状態がいいので純正品を継続使用します。



バルブクリアランスを調整します。

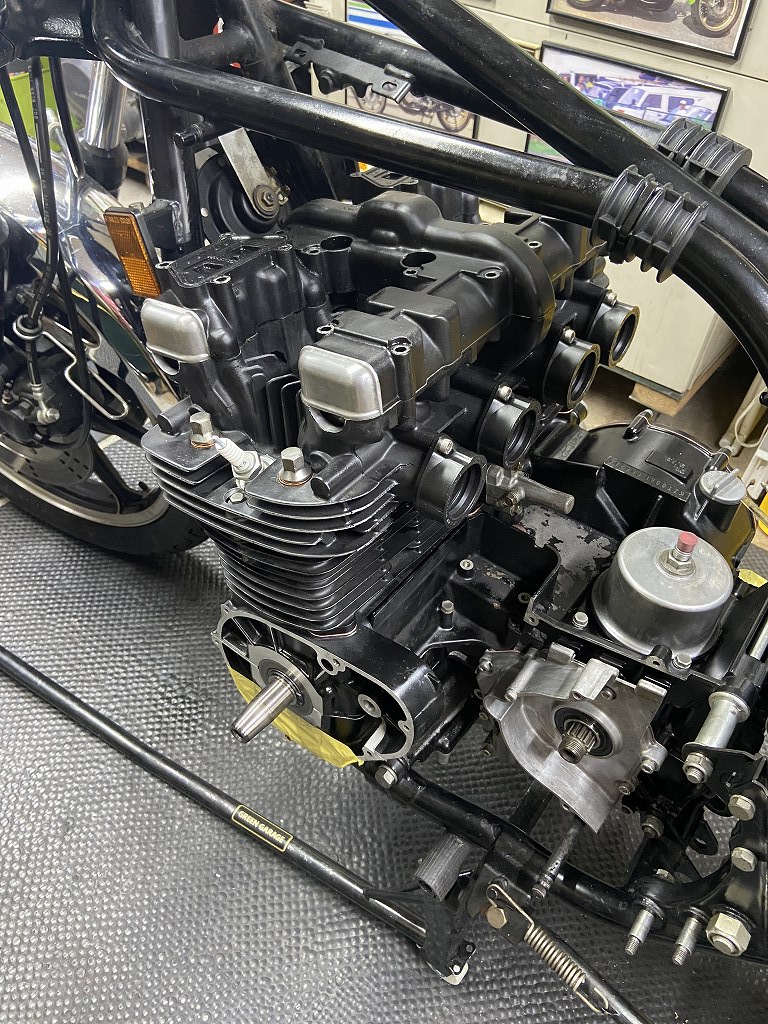

ヘッドカバーを仮に乗せておきます。

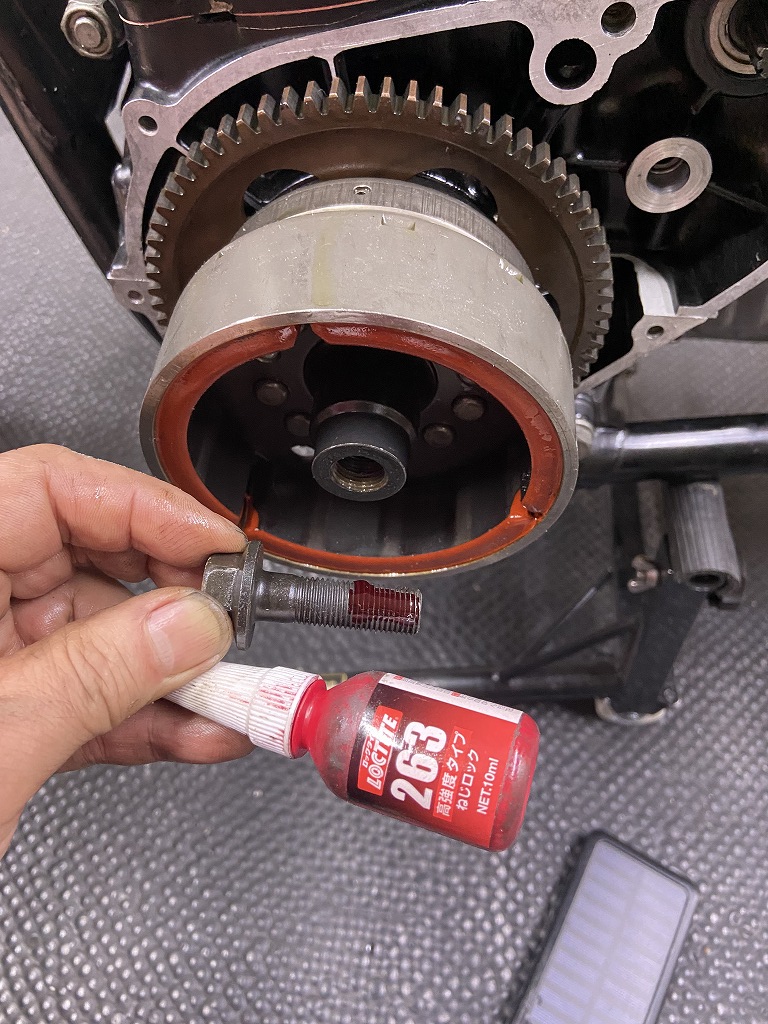

ジェネレーターロータのボルトはネジロックを塗布しておきます。

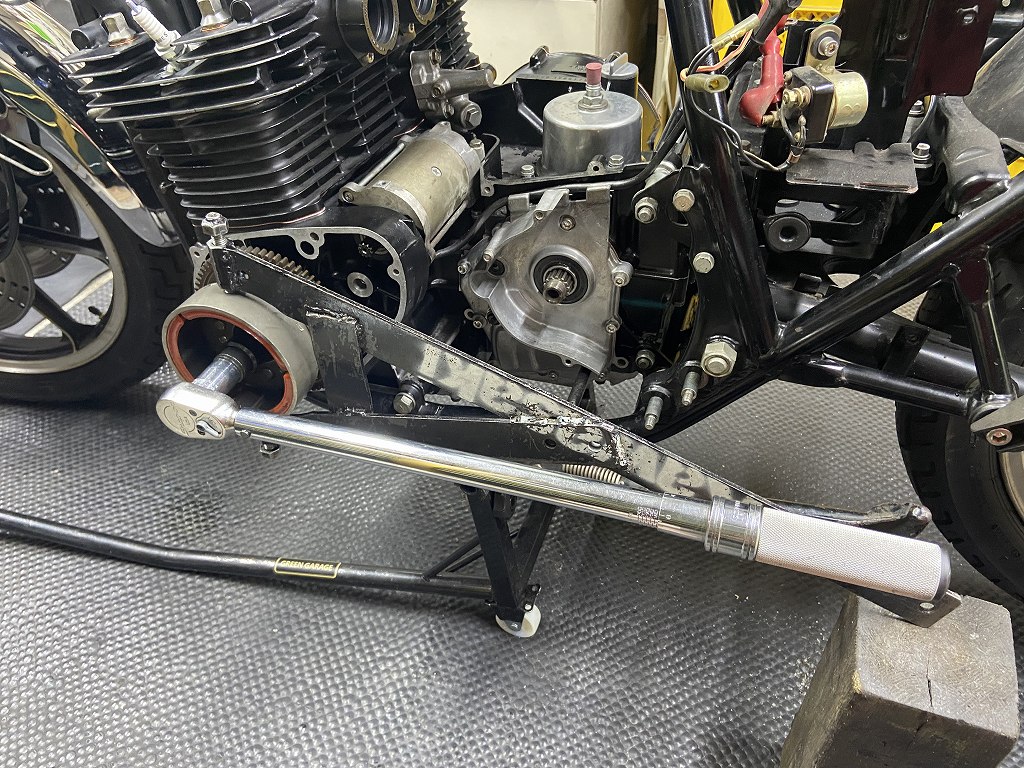

締め付けは規定トルクでしっかりと。

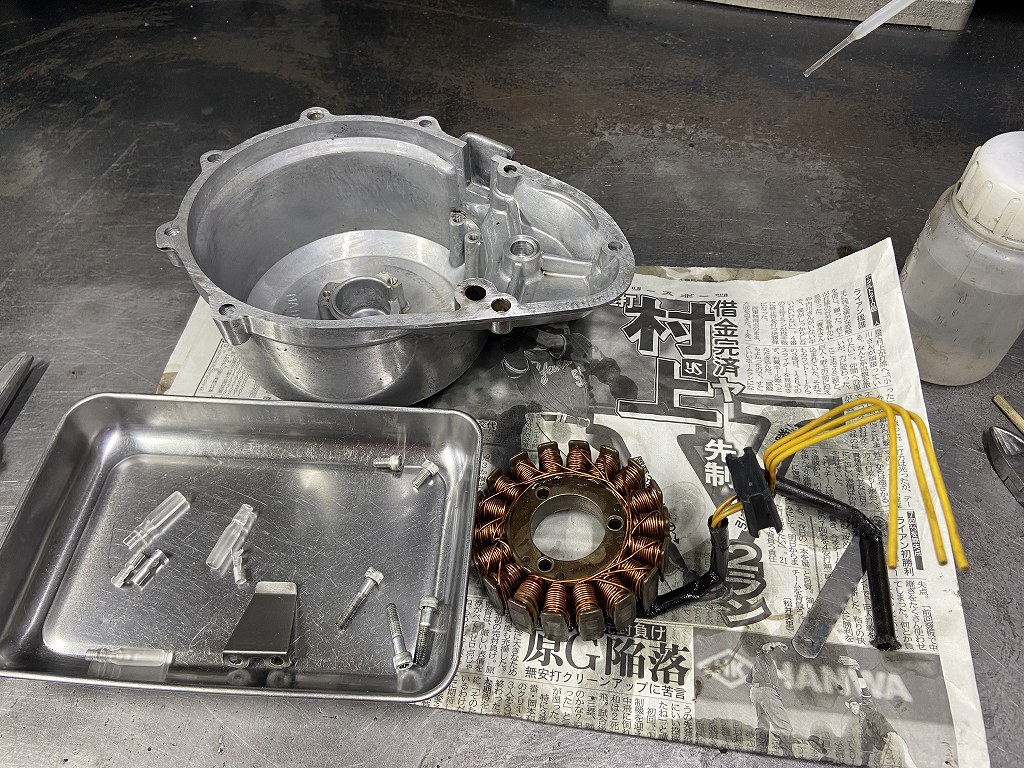

ステーターコイルは分解洗浄し、グロメット部分を完全脱脂します。

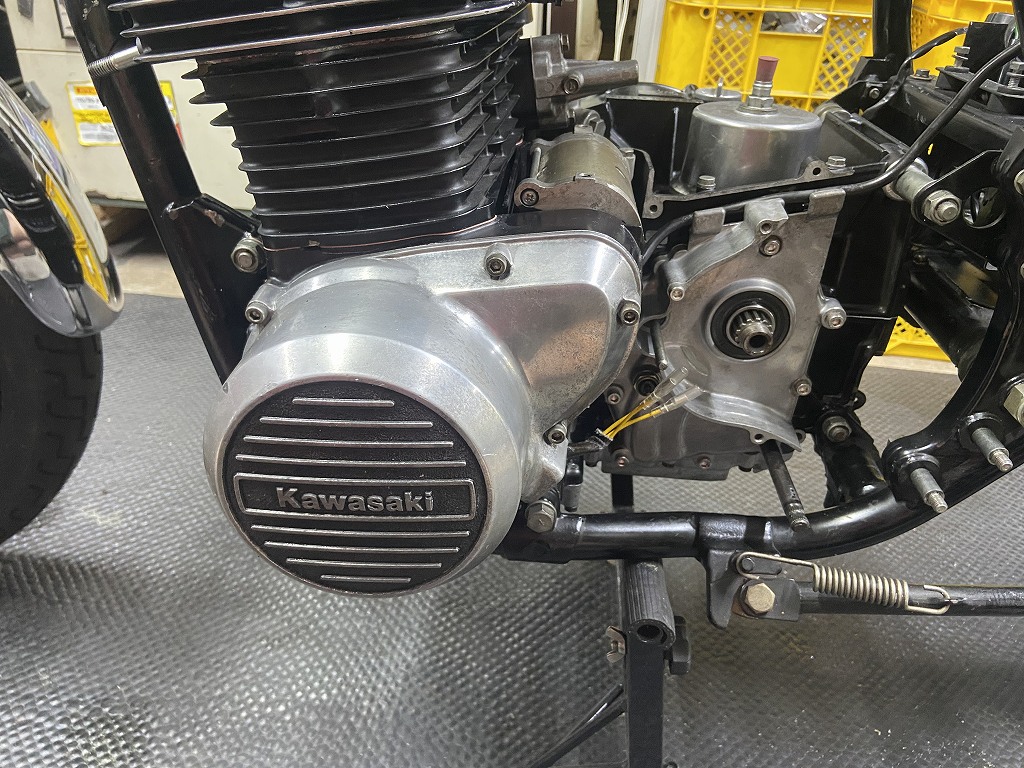

ジェネレーターカバーを取り付けます。

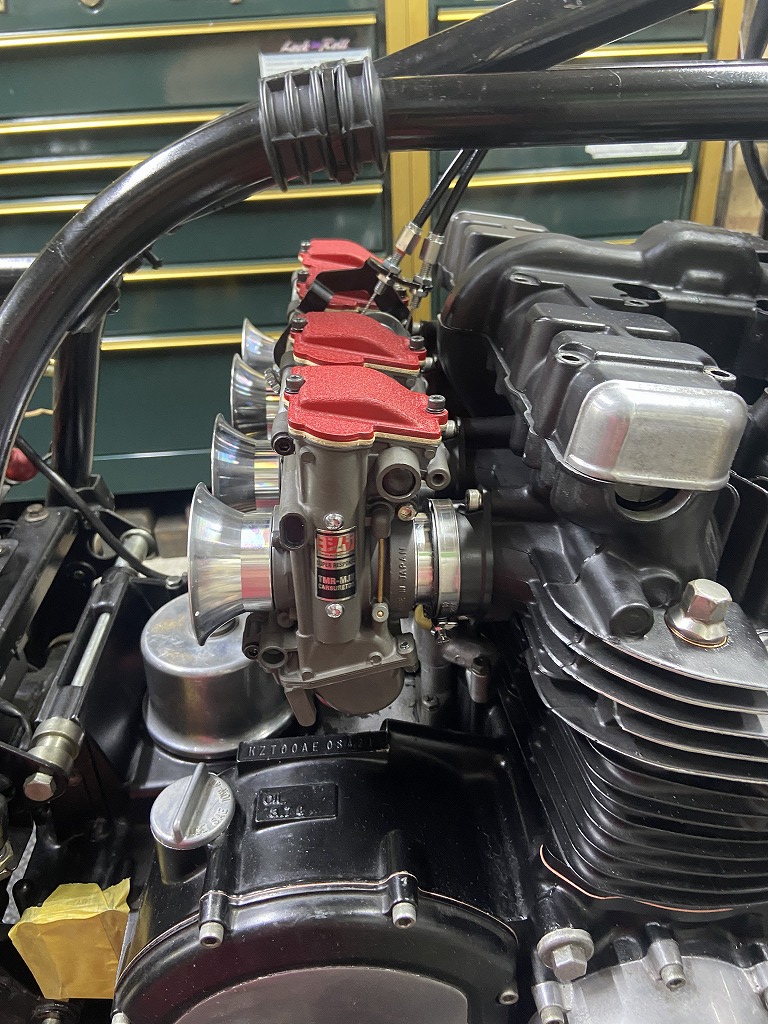

キャブはお持ち込みのTMRーMJNを取り付けます。
