Z1100B2 M.H様 バックステップボスの溶接取り付け

ワークスバックステップ用のボスをフレームに溶接で取り付けます。



先ずは、リヤホイールとスイングアームを外します。

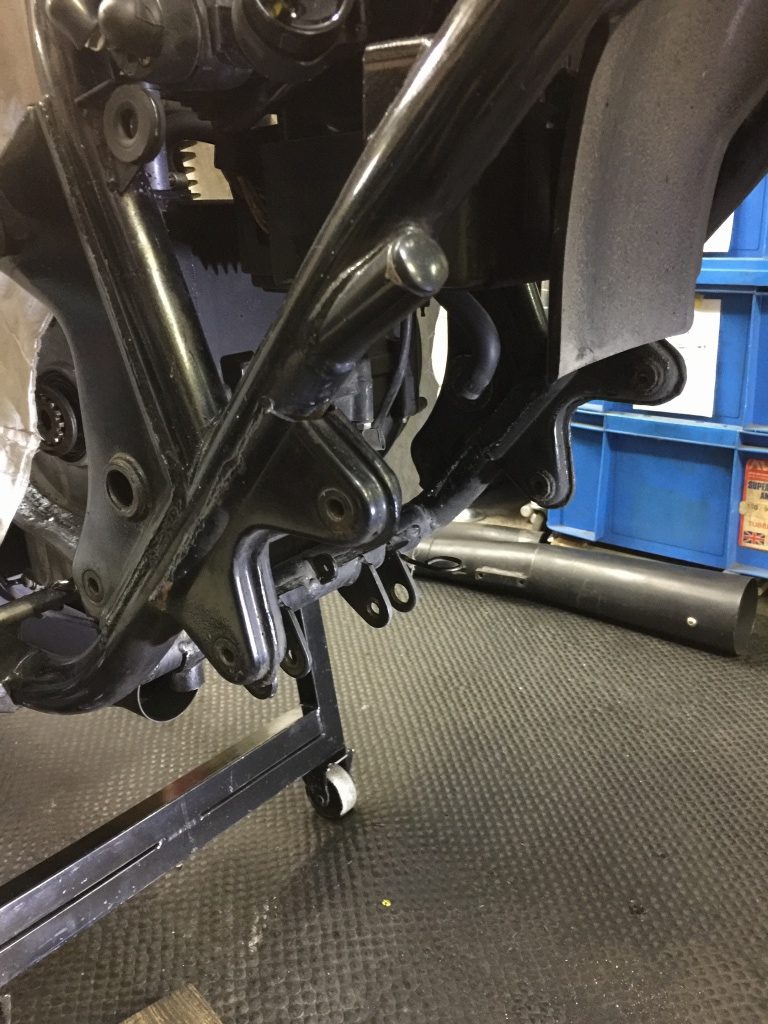

ノーマルのステップブラケットを削除します。

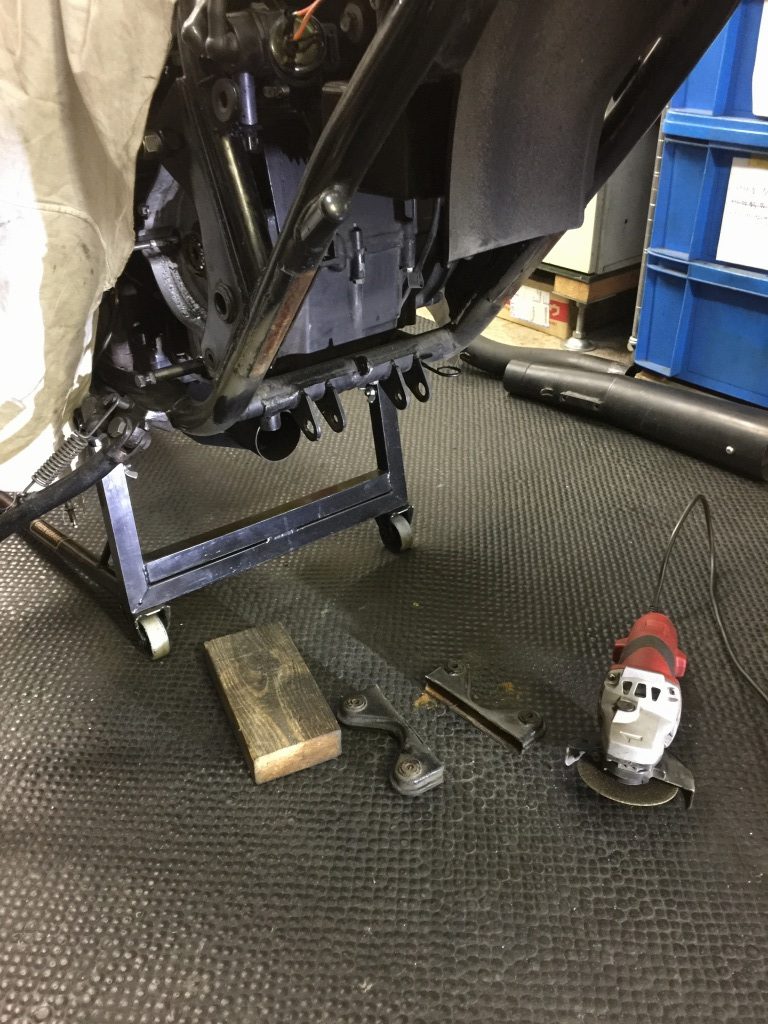

始めに、大まかに切り取ります。

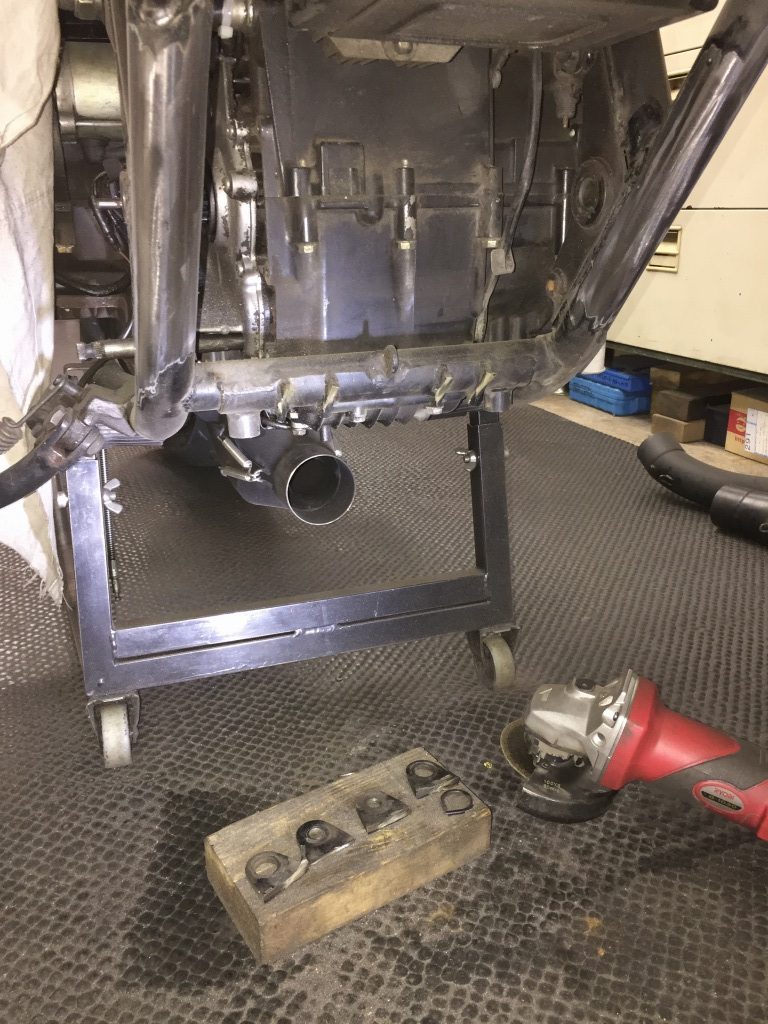

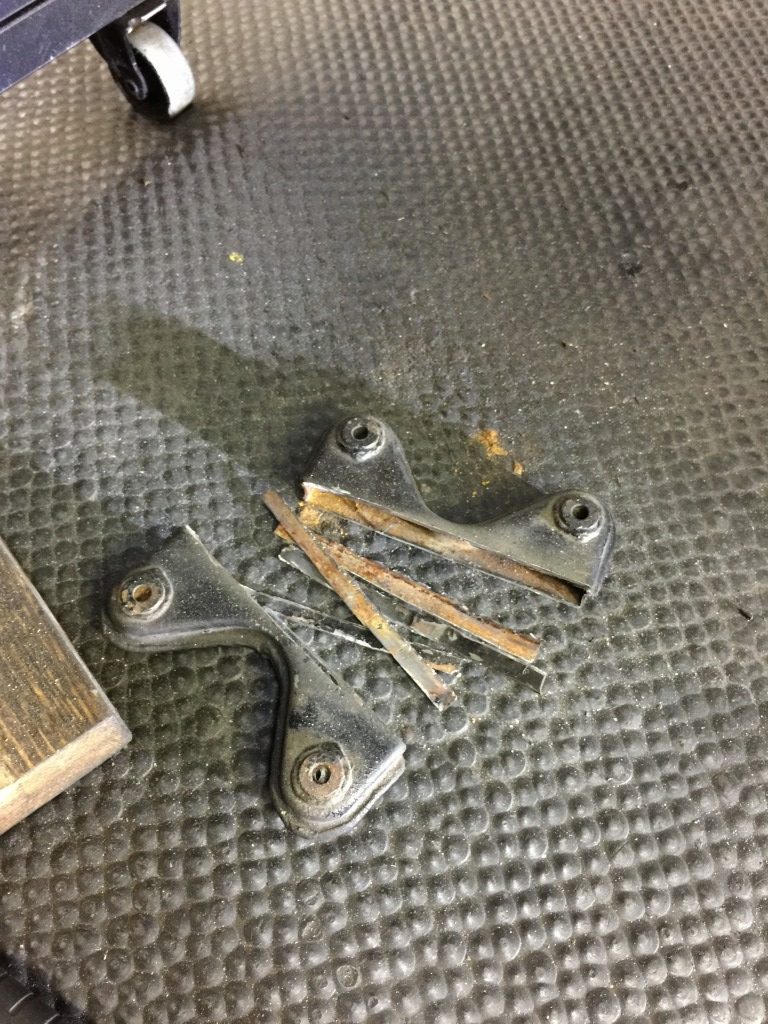

ブラケットを取り除くとこんな感じにフレームはサビています。

この程度のサビは非常に程度のいい方です。



マフラー干渉しないよう、センタースタンドブラケットも削除します。

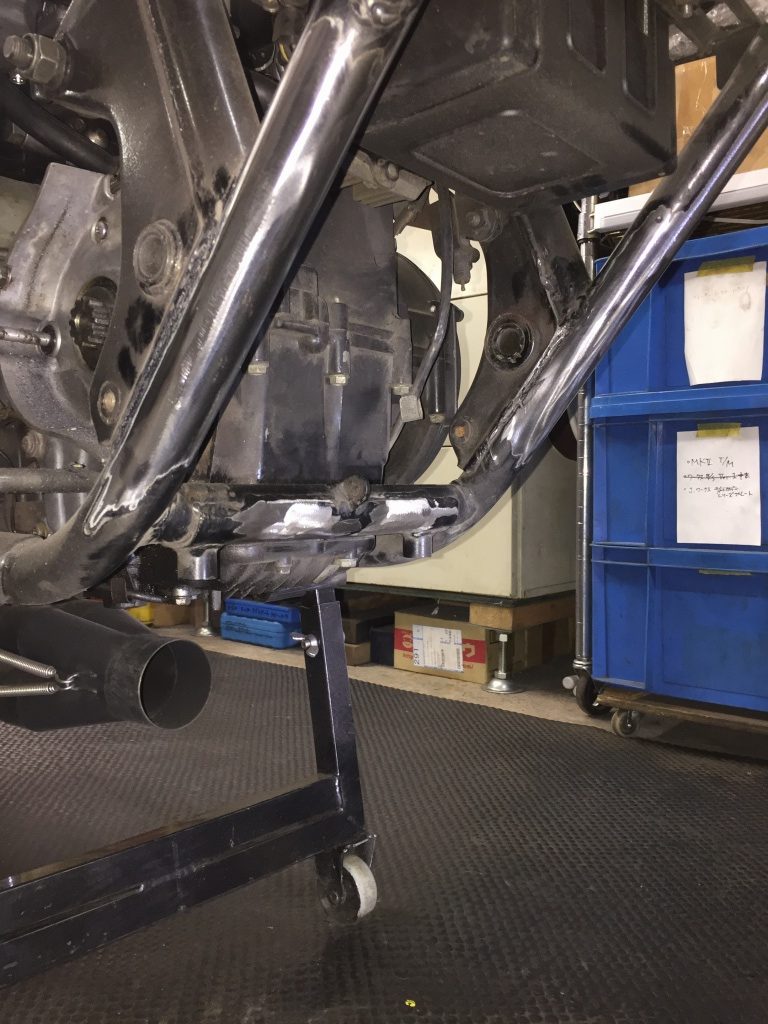

ブラケットの削除が済んだら滑らかに研磨し、

その他の溶接する部分周辺も塗装を剥がします。

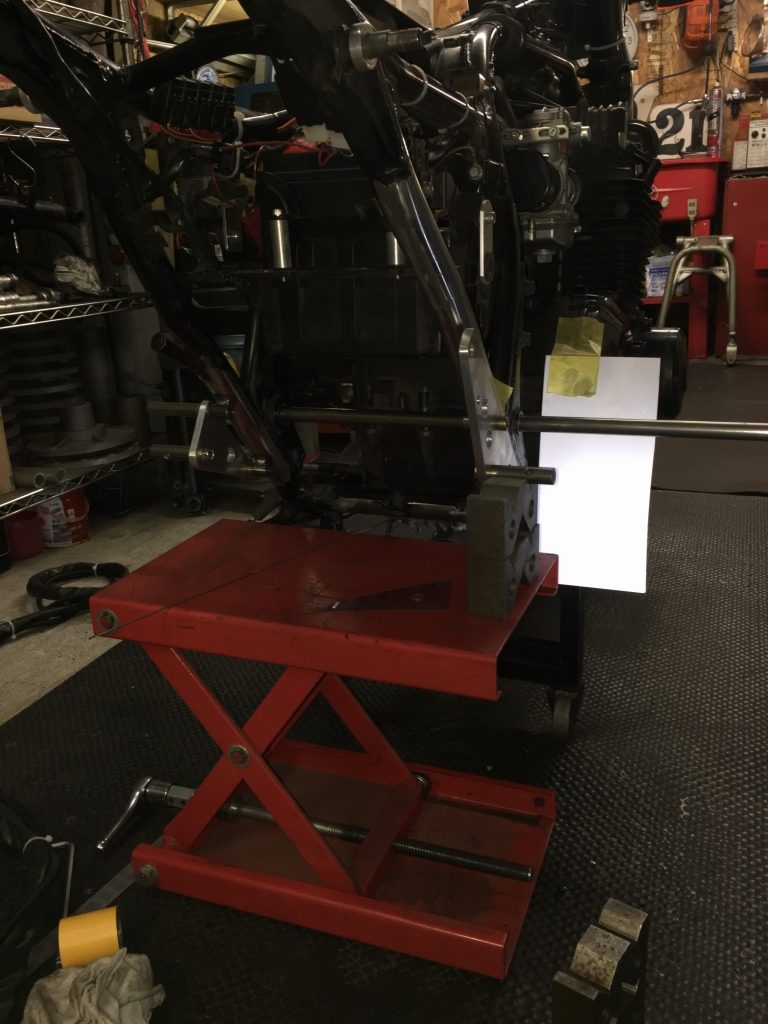

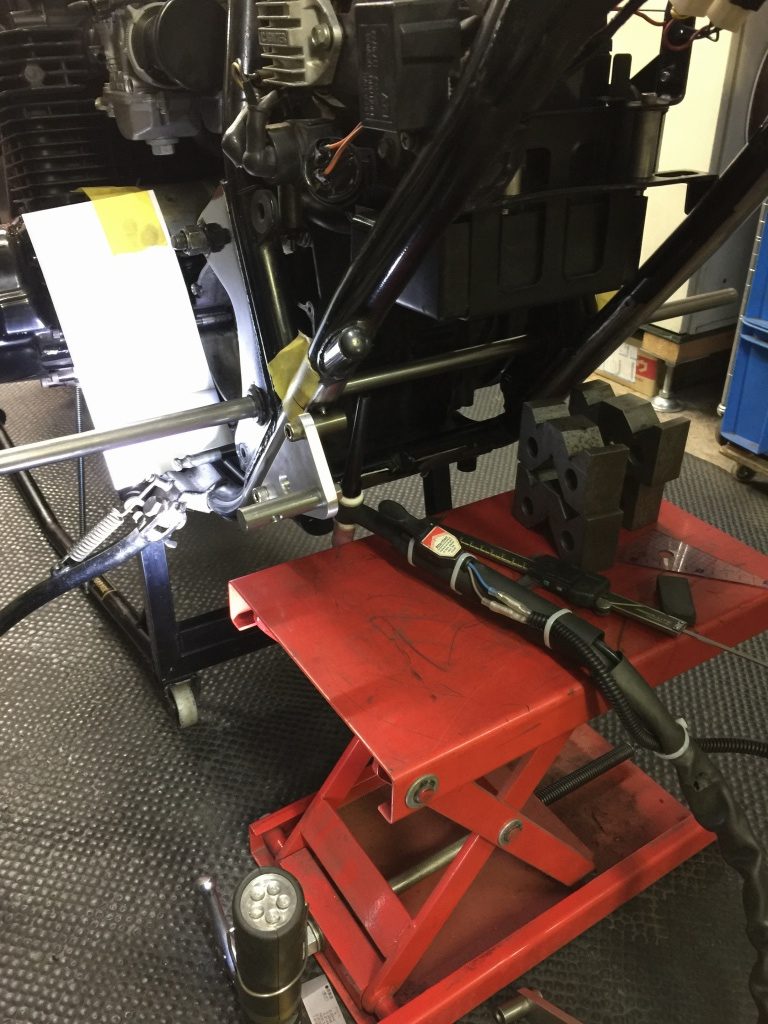

バックステップ用のボスをステッププレートに取り付けた状態で、

フレームの定位置にセットします。

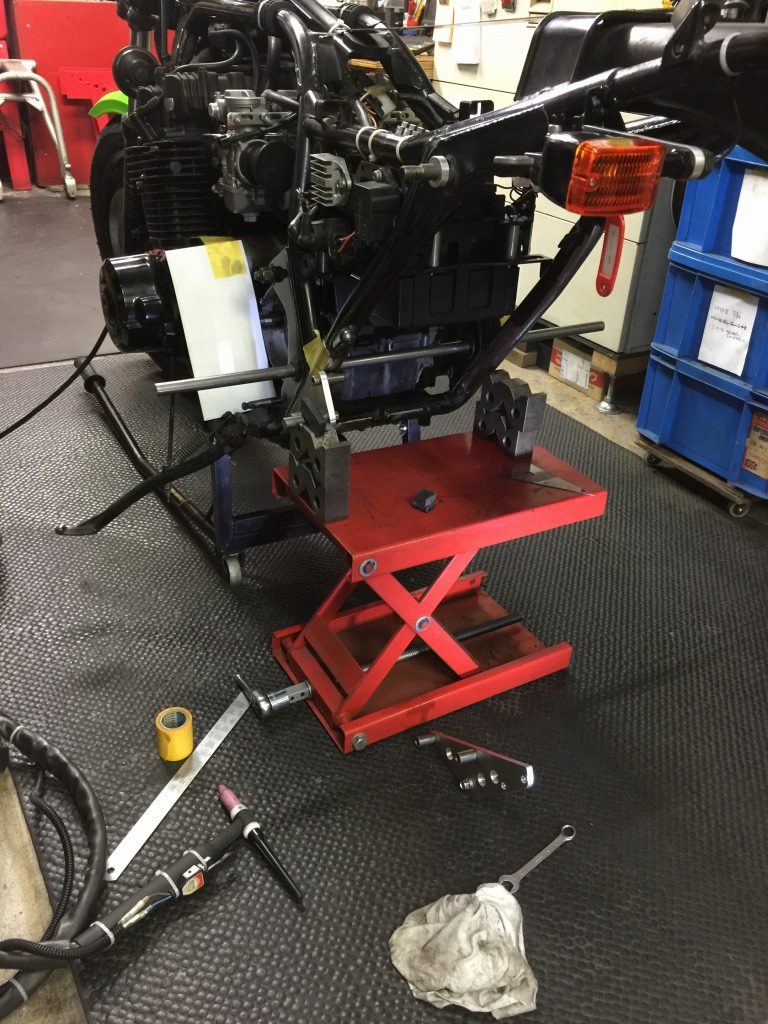

ステップの水平を確認しながら溶接で仮止めします。



反対側も同様に仮止めします。



位置が決まったら、ボスの周りを全周溶接します。

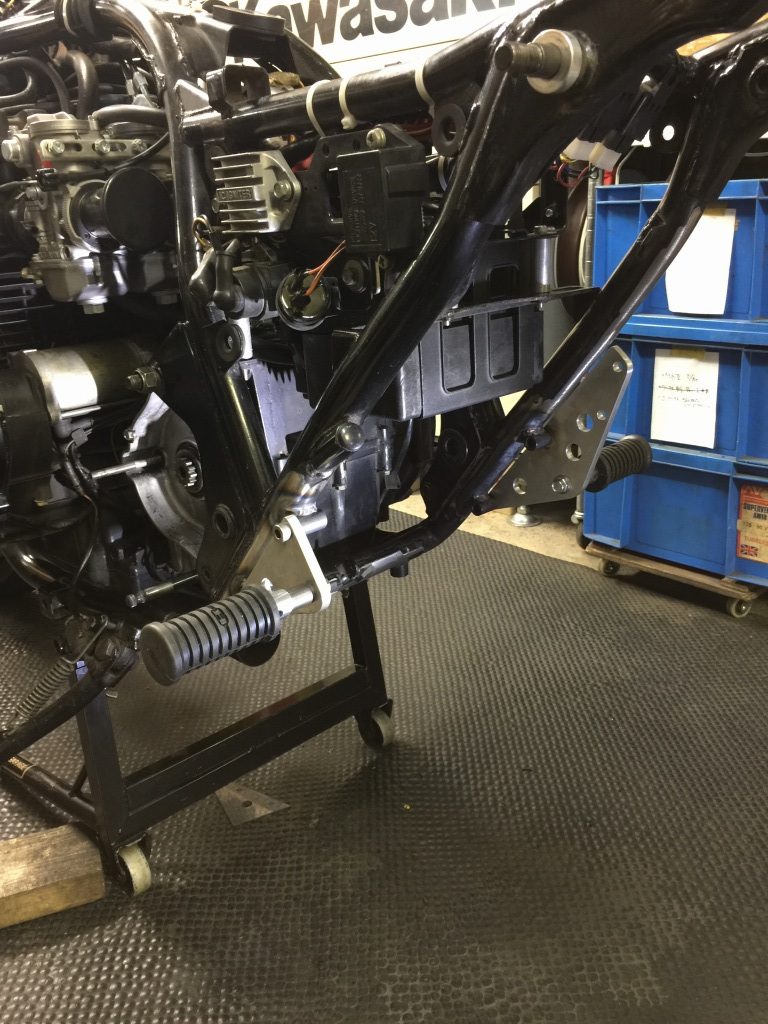

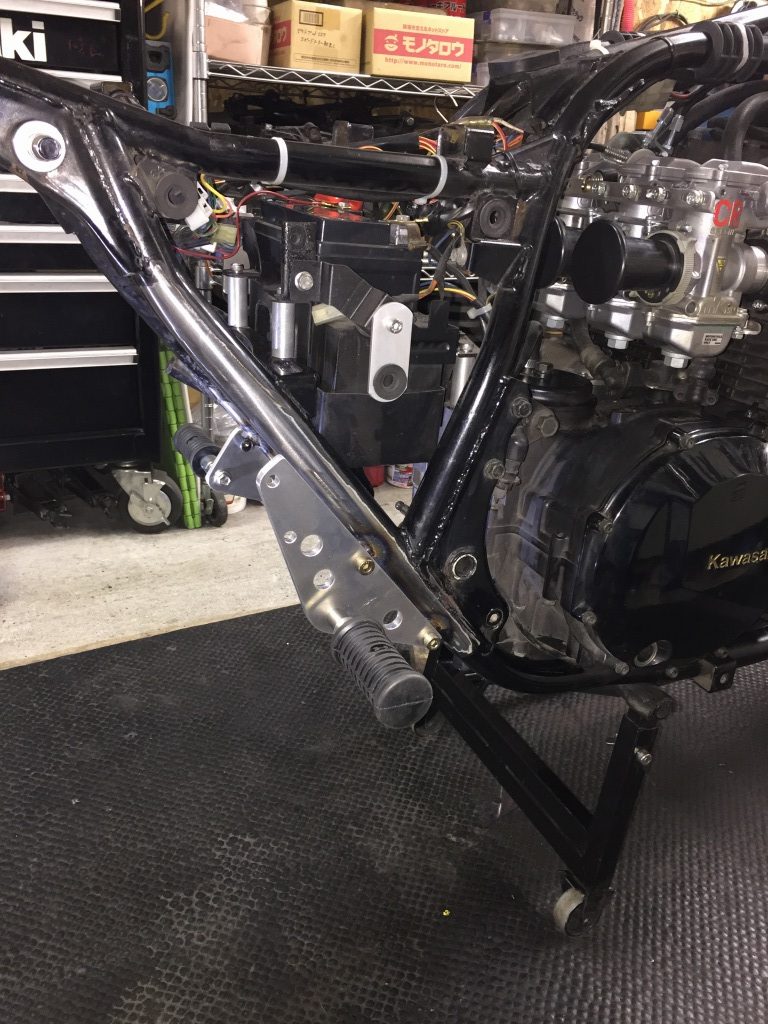

ステップを仮付けするとこんな感じです。
