Z1000J1 A.H様 ブレーキホース製作



ブリーザーホースを必要最低限の物に交換します。現在は#10のステンレスメッシュホースでテールまでレイアウトされています。



キャブの後方隔壁も取り付けます。ジュラルミン板から切り出して製作。

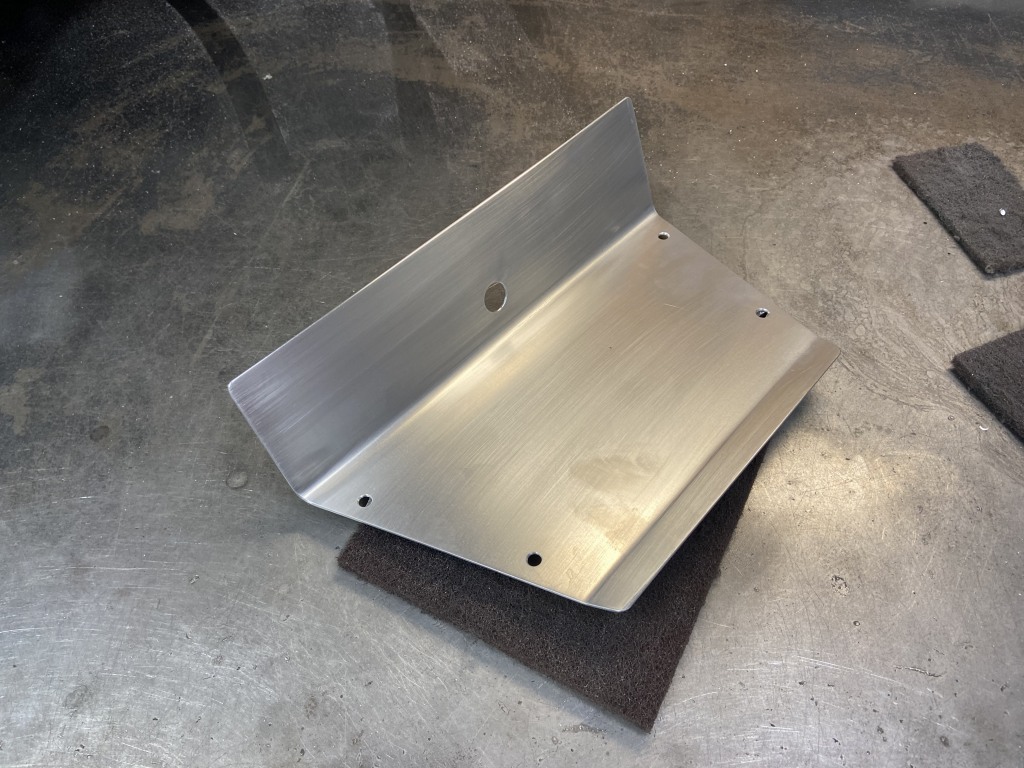

完成後はこんな感じ。大きな穴は新しいブローバイホース用です。



隔壁とブローバイホースを取り付けます。

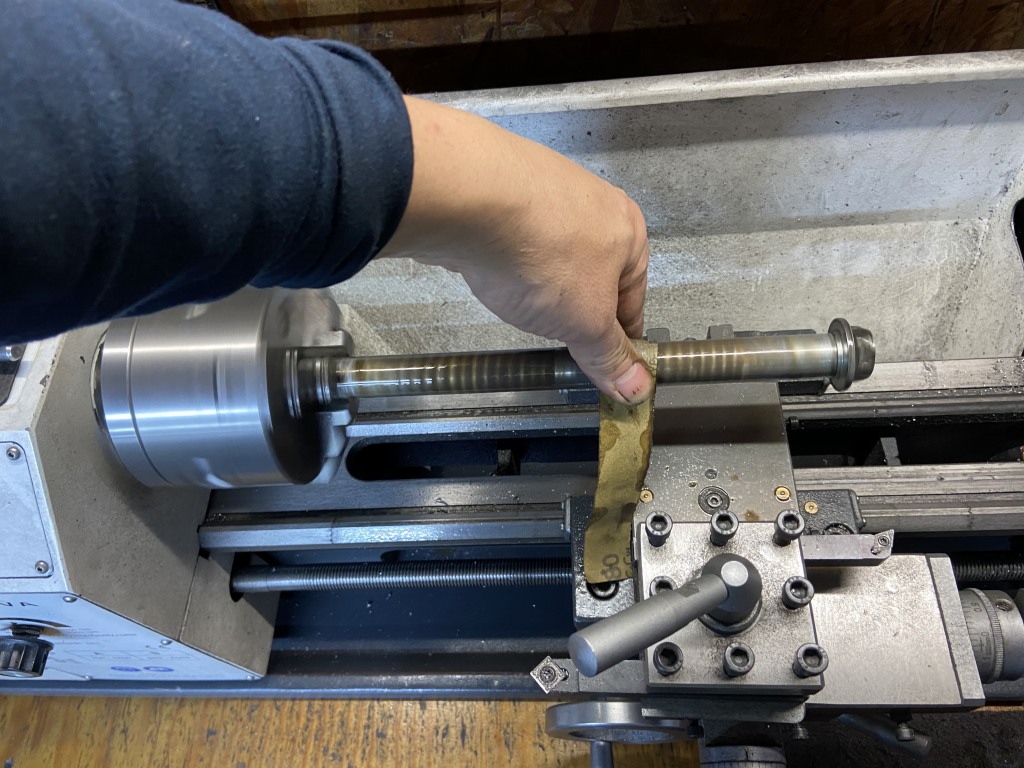

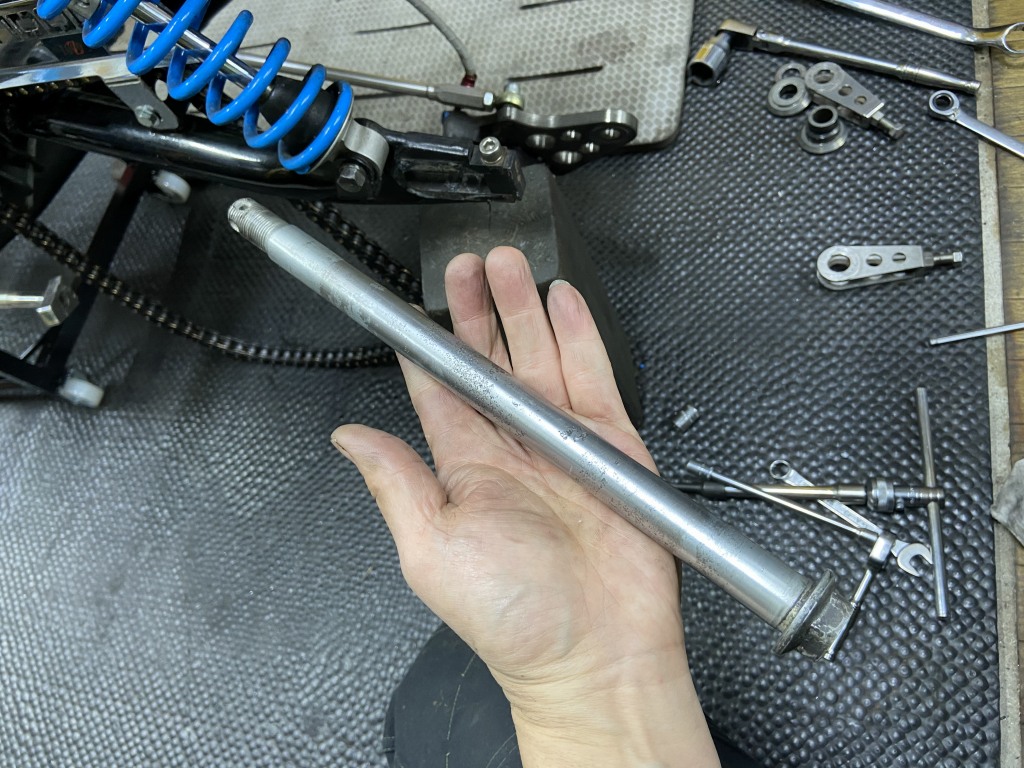

リヤアクスルシャフトはサビが酷いので、旋盤を使って研磨します。



研磨後はこちら。

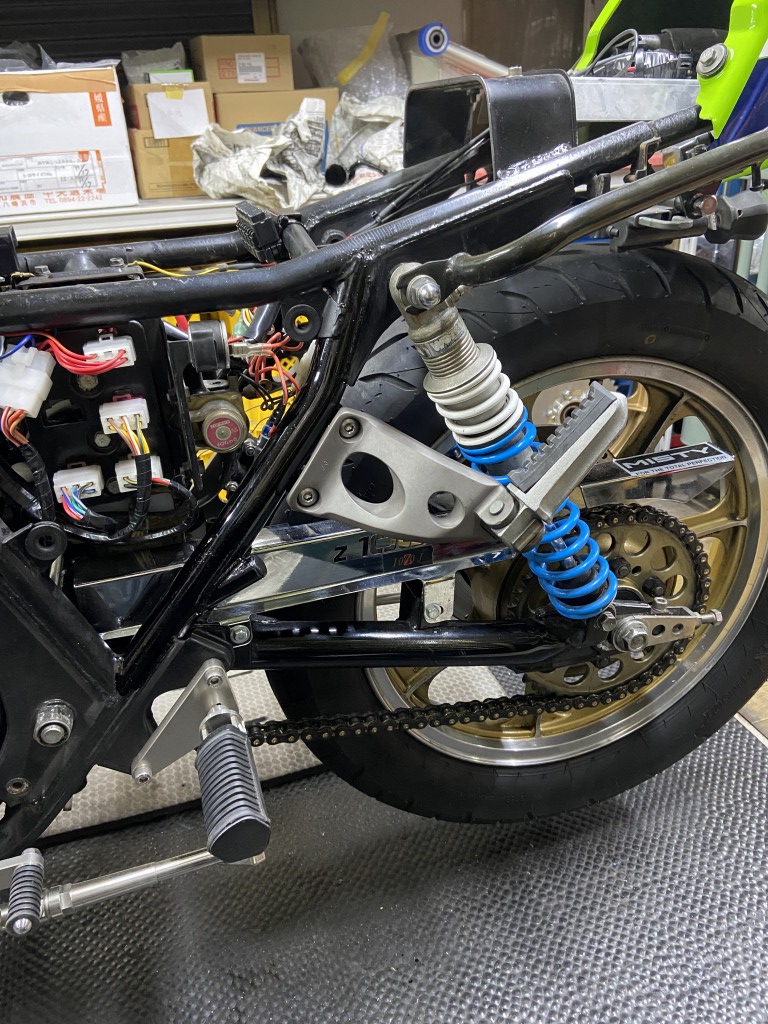

リヤ周りを復元します。

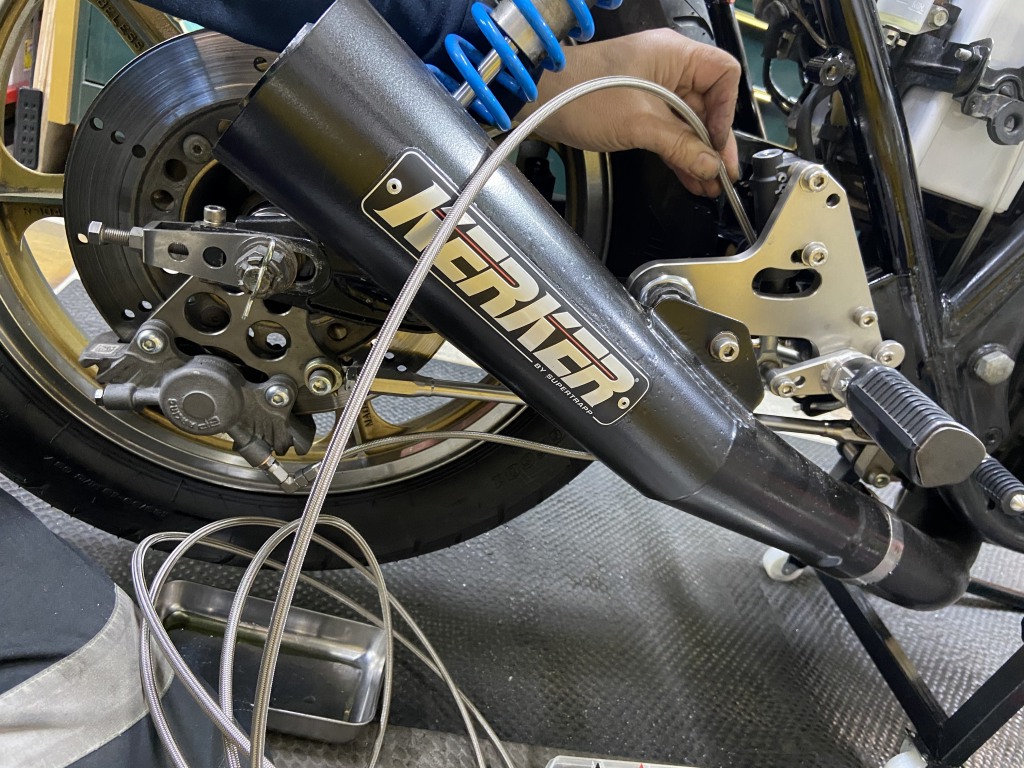

本題のブレーキホース製作です。先ずはリヤから。

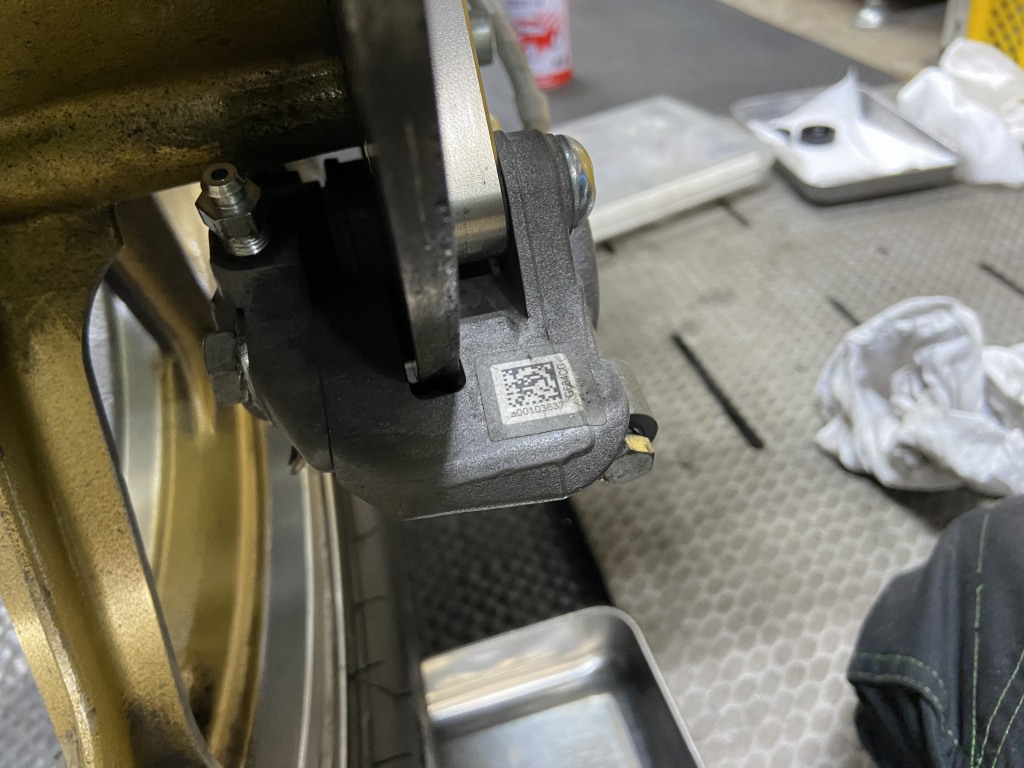

キャリパーのブリーザーが外側に付いています。これではフルード交換が十分にできないので修正します。



ブリーザーは奥側の前後どちらかに取り付けます。

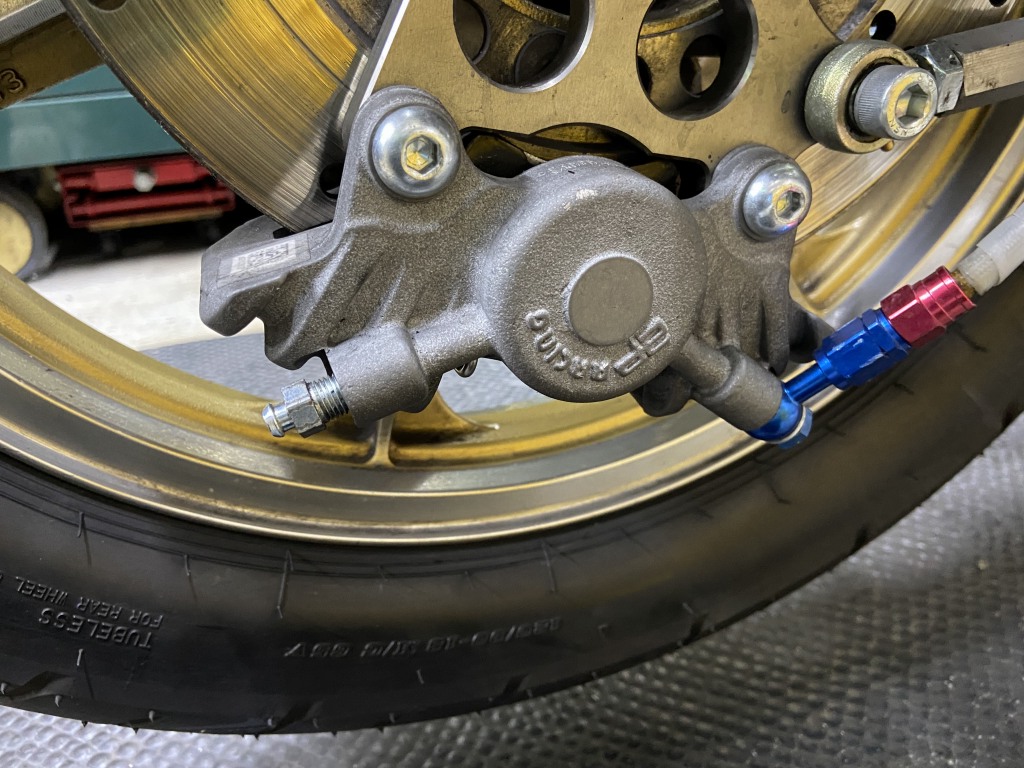

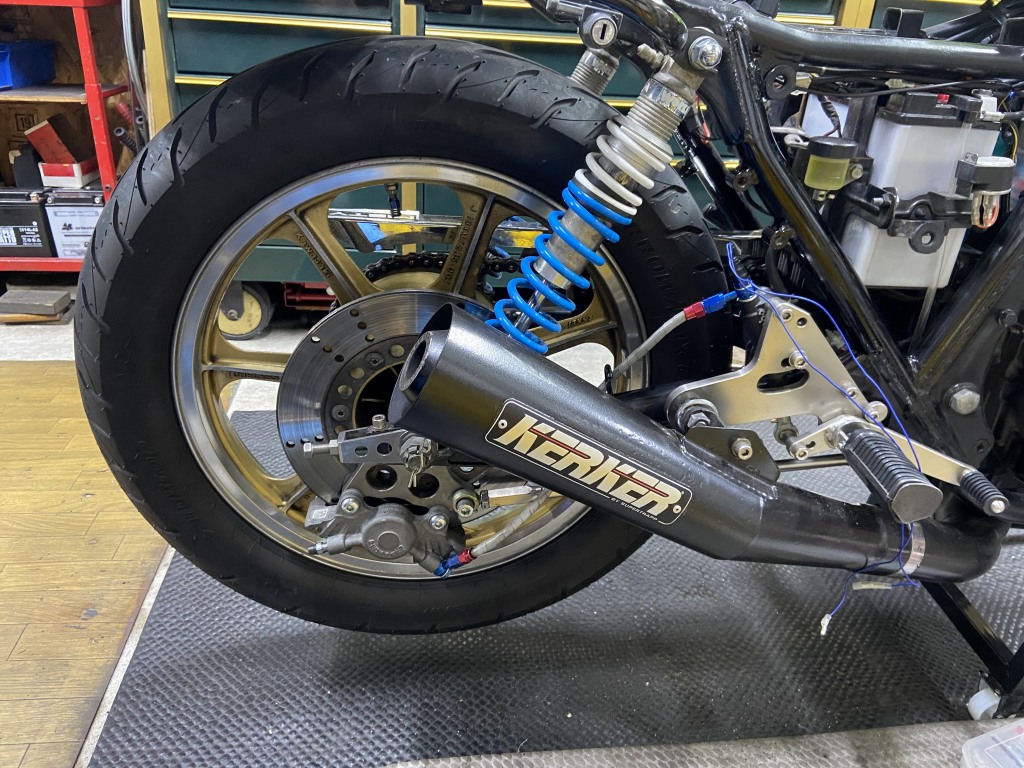

新しいブレーキホースは、アールズのステンレスフィッティングを使います。特にキャリパー側はバンジョーではなくフィッティングを使った方がスマートに仕上がります。マスター側のバンジョーが未入荷なのでリヤはここまで。



続いてフロントへ。



既存のブレーキホースを外します。



少し長めのホースにバンジョーを組み立てます。

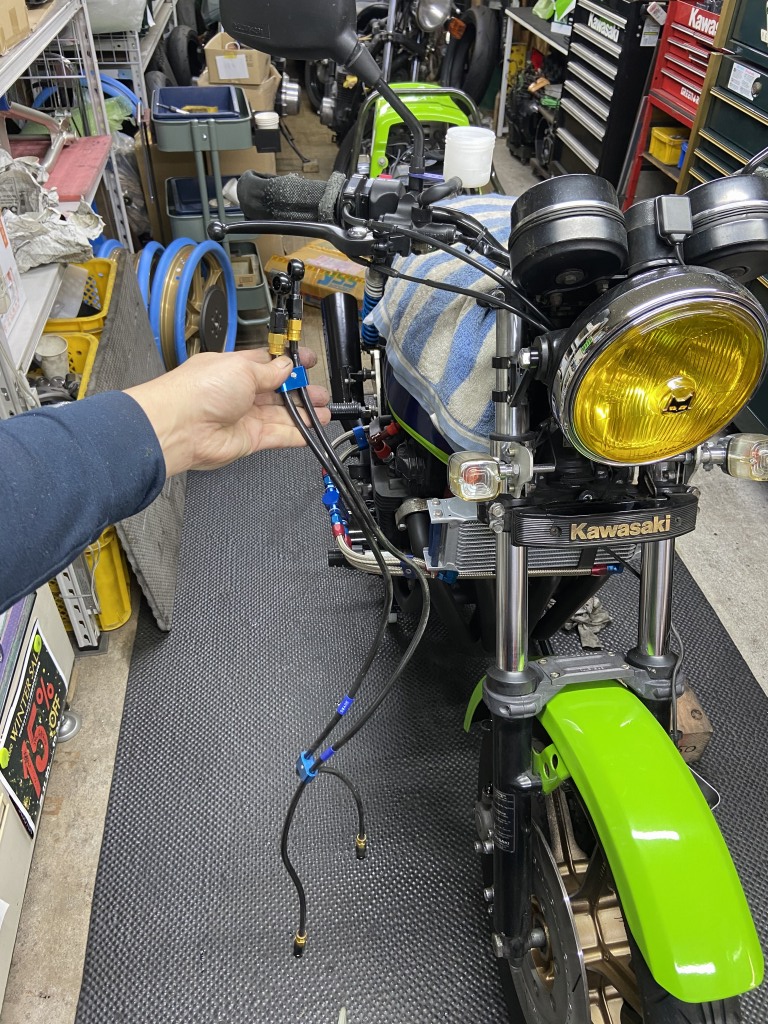

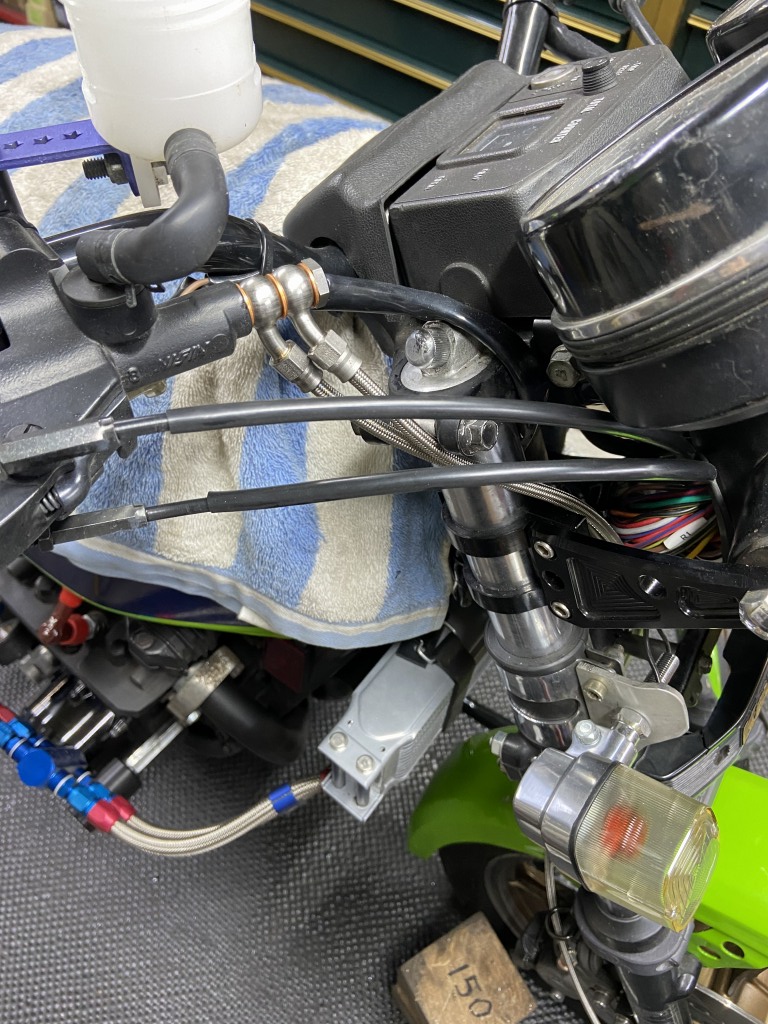

マスター側に仮組します。

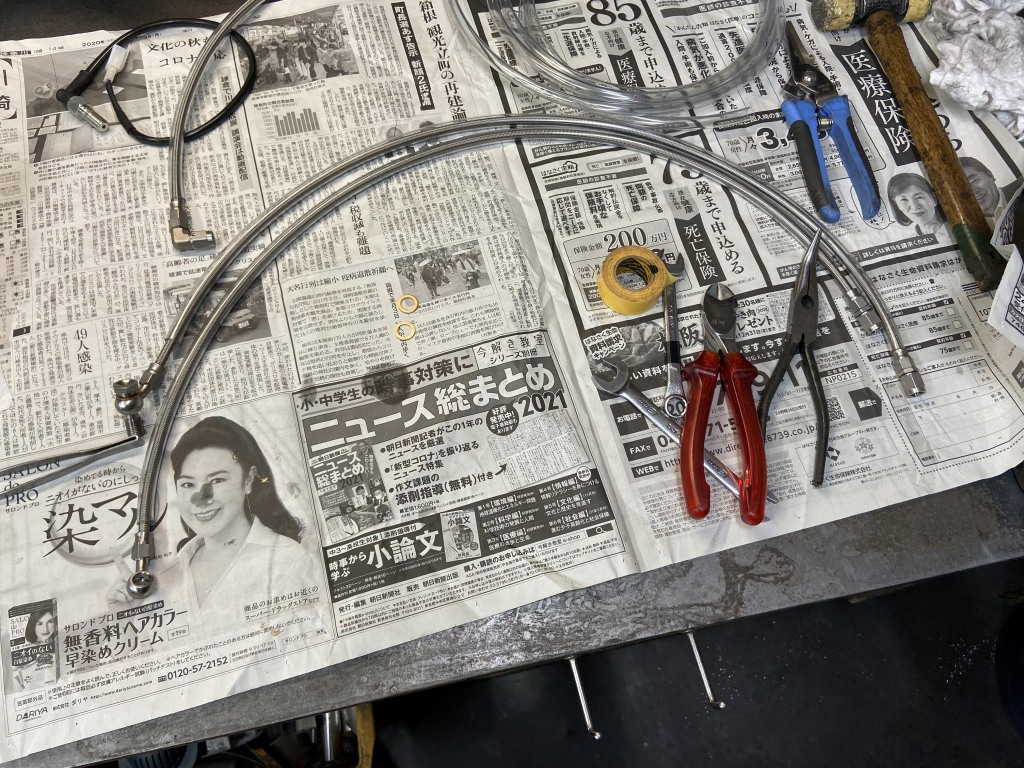

現車合わせでホースの長さを決めてカットします。

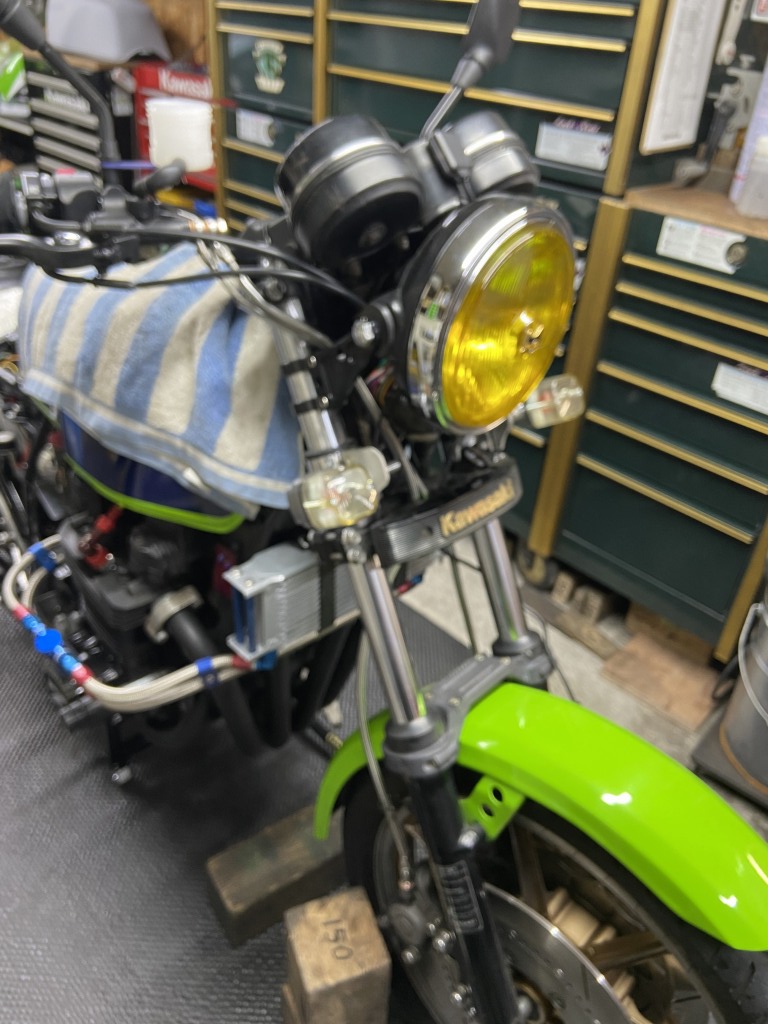

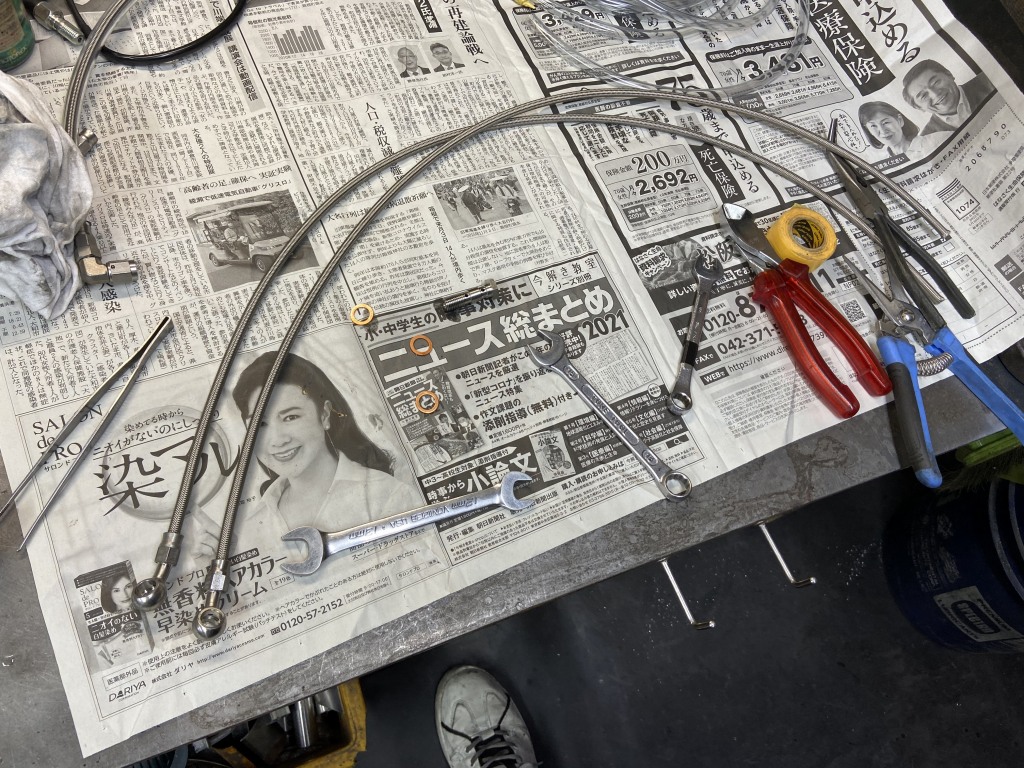

フロントのホースを組み立てます。

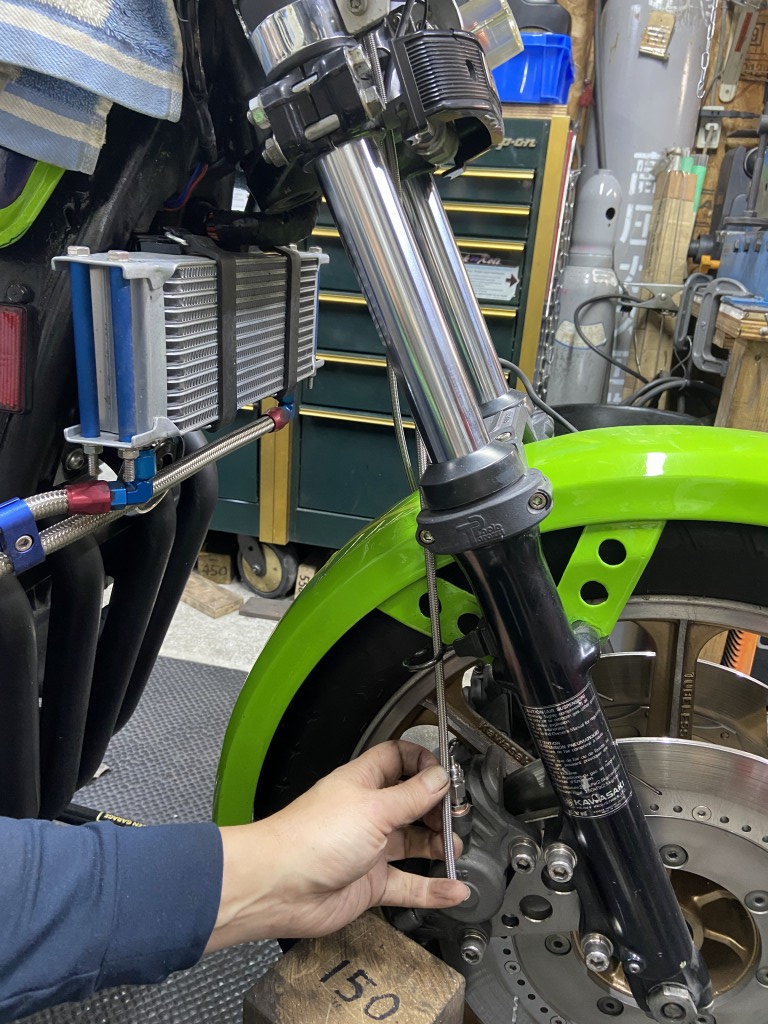

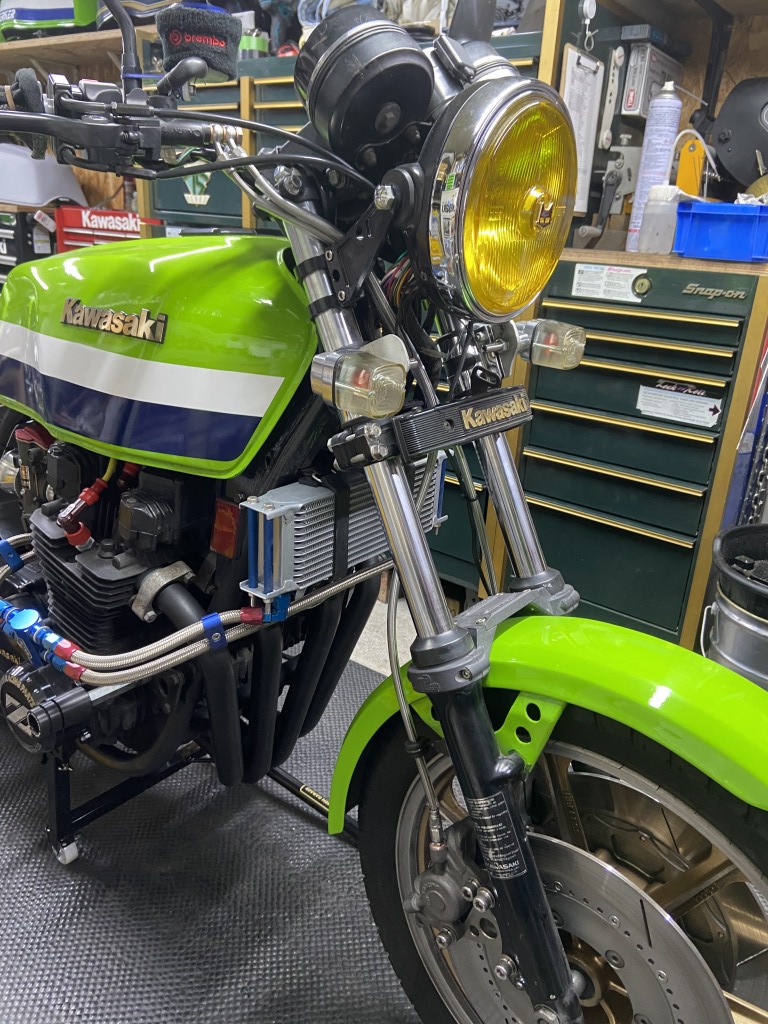

ホースを車体に付けて本締めします。

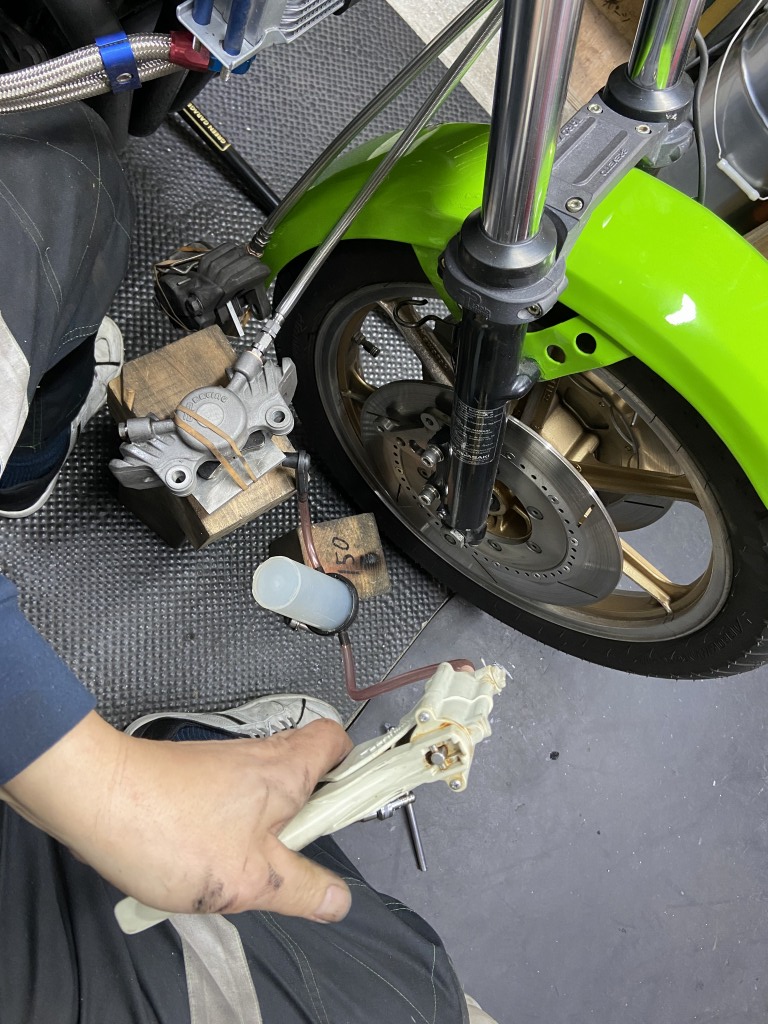

キャリパーを外し、エア抜きします。先ずはバキュームポンプを使って真空引きから。



続いてブリーザーを上に向けてエア抜きします。

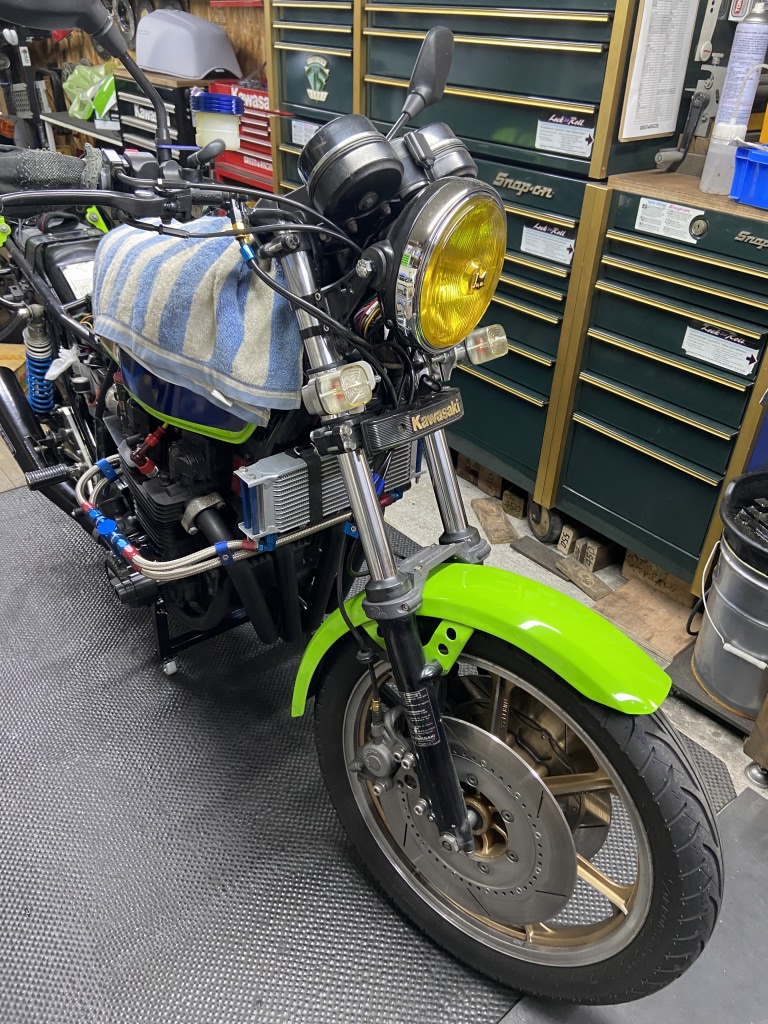

フロントブレーキはこれで完成。APキャリパー特有のガチガチのレバータッチになりました。
