Z1B S.T様 フレーム立ち上げ



10ミリ幅広にしたサス受けには、下側に補強を追加します。



反対側も同様に。

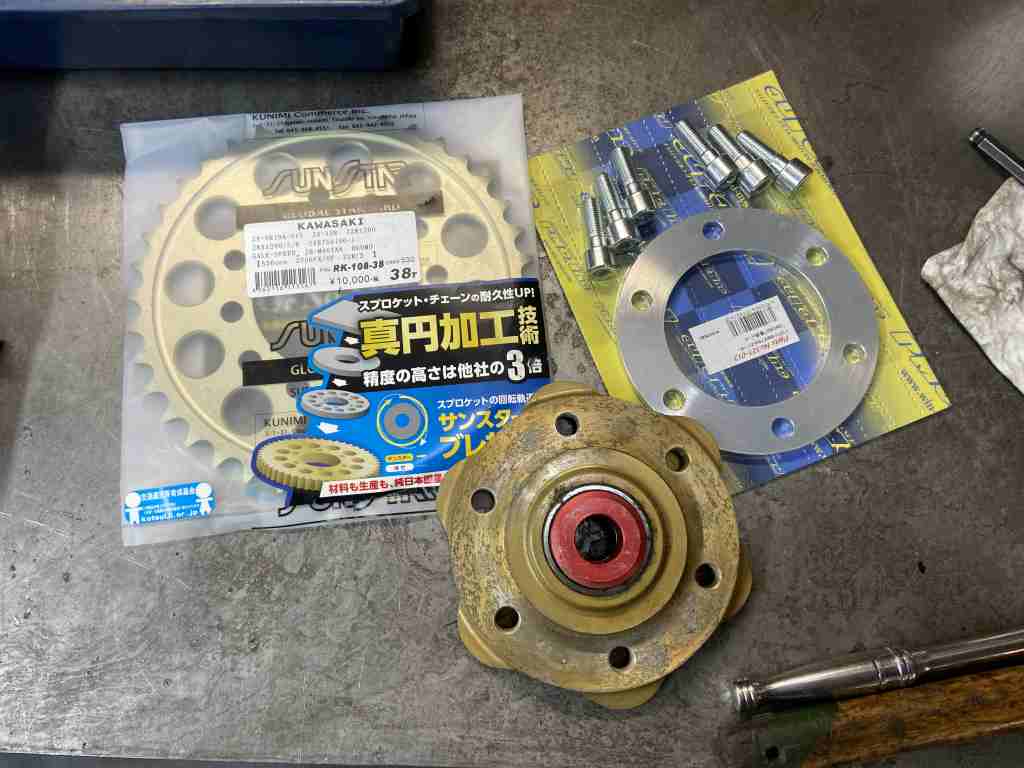

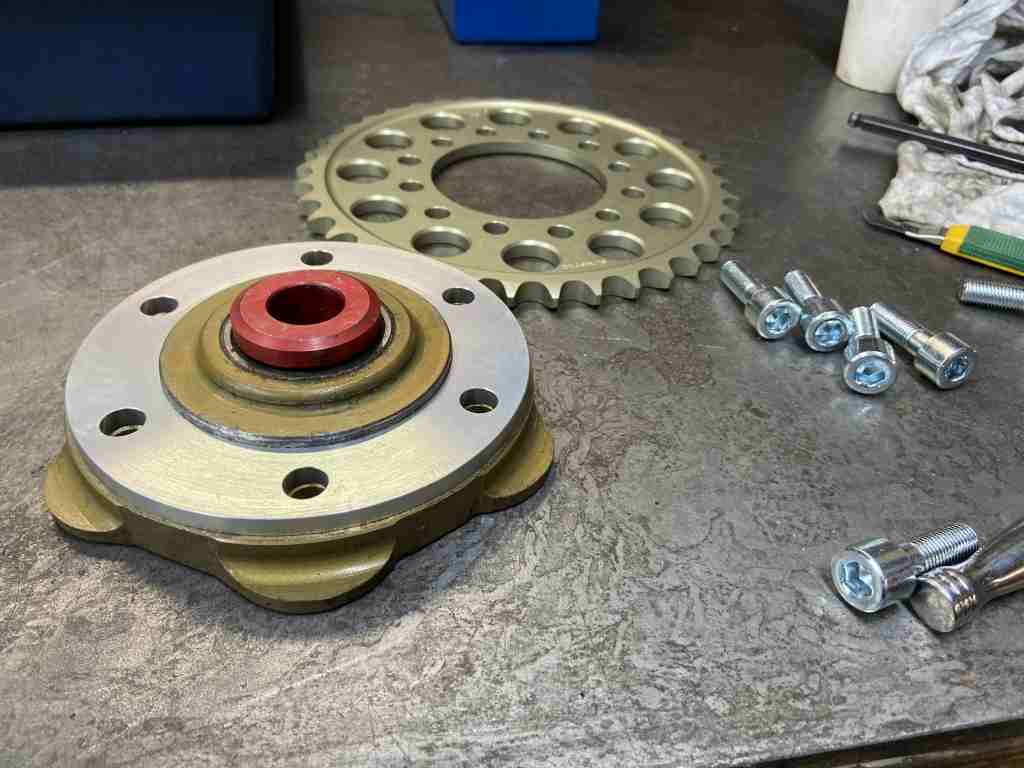

リヤタイヤとチェーンの干渉を避けるため、チェーンラインは市販のスペーサーで6ミリオフセットさせます。



スペーサーはリヤスプロケと共締めします。

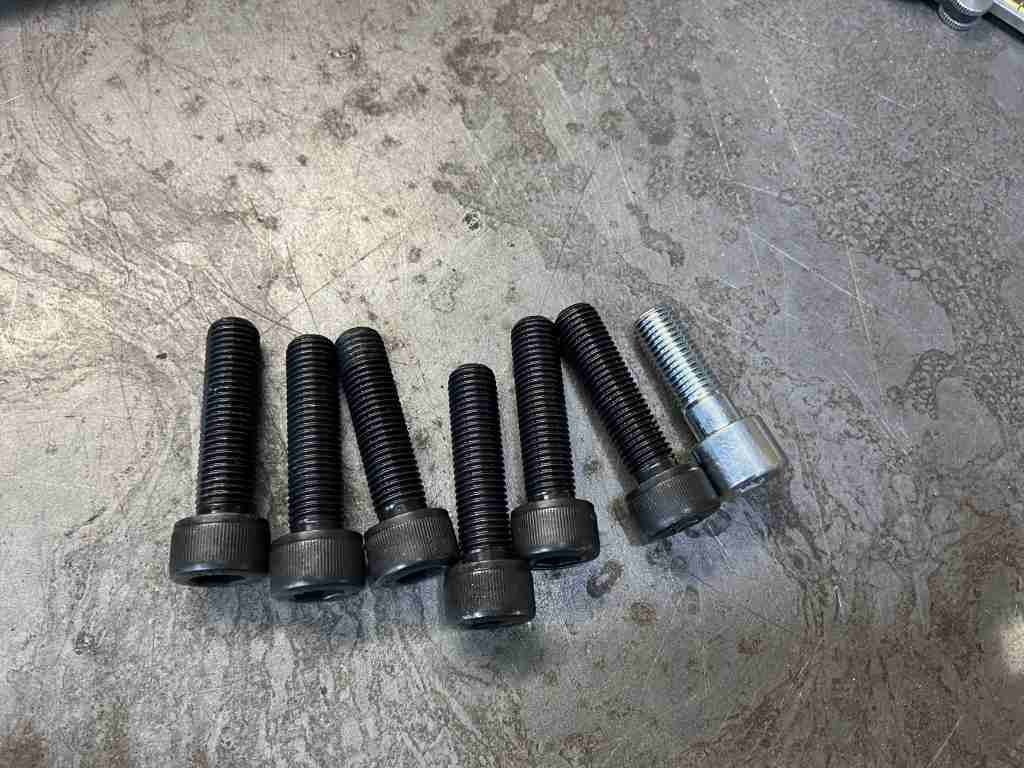

スプロケボルトはスペーサー分だけ長い物に交換します。

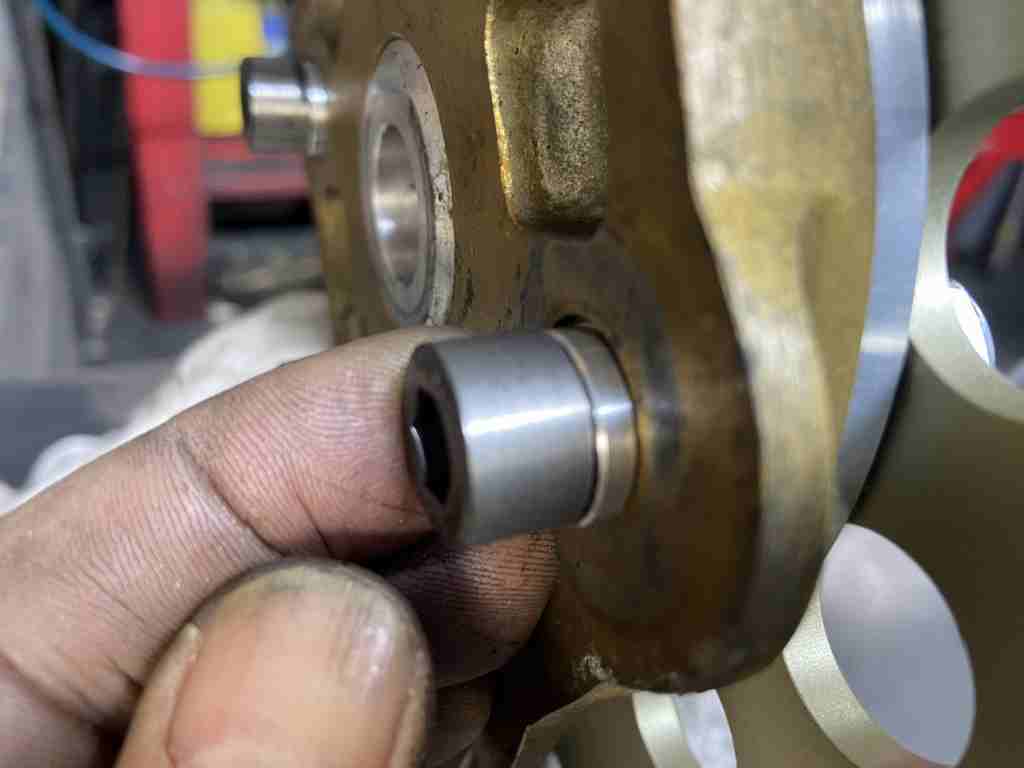

ダンパー内径に合わせてスプロケボルトの外径を削り、3ミリのスペーサーを追加して高さを稼ぎます。

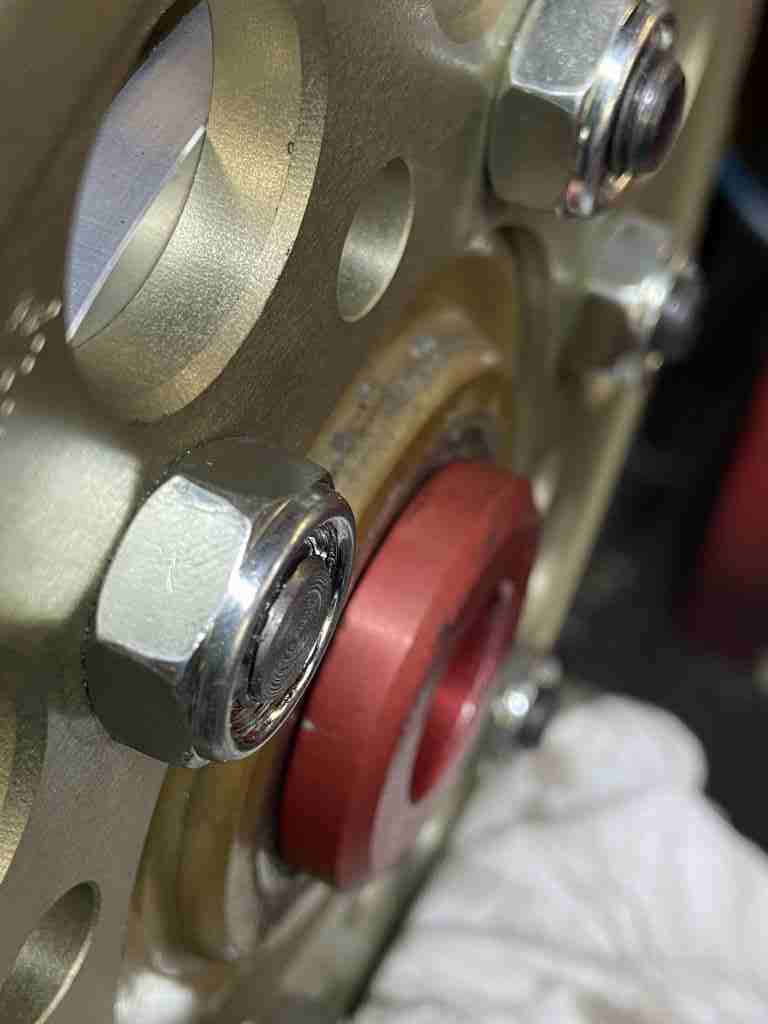

薄型ナットは許容トルクが足りないので、普通の高さのセルフロックナットに交換します。ボルトの突き出し部分はチェーン引きと干渉するので、先端を2ミリほど削ります。

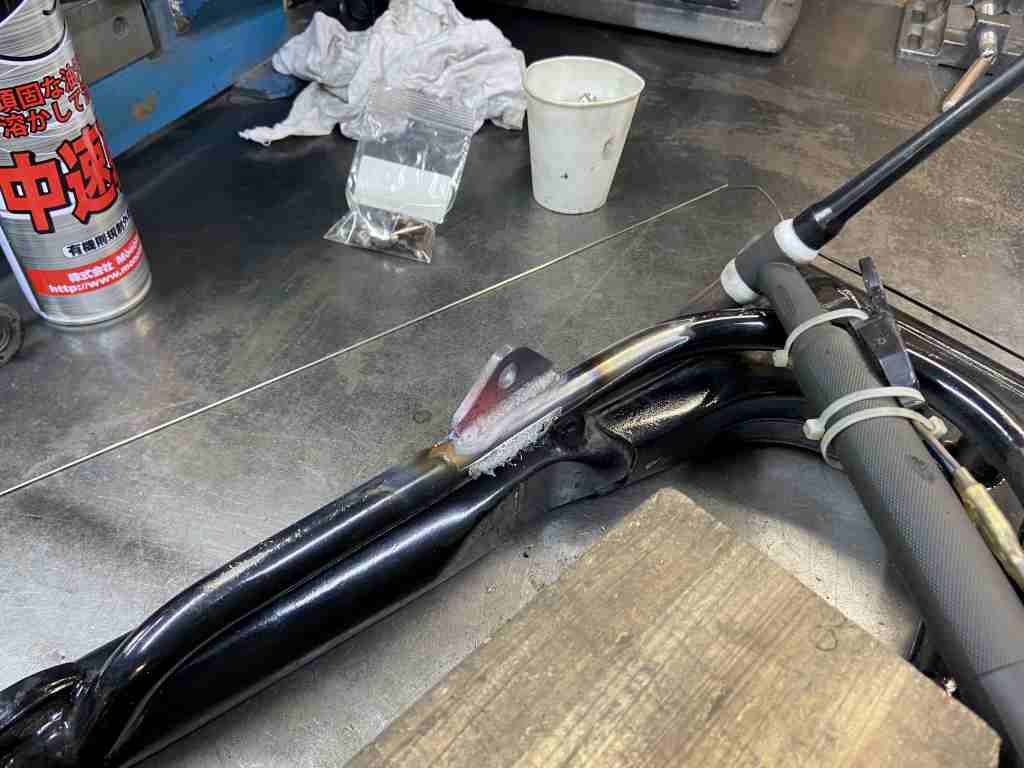

新しいキャリパーサポートに合わせ、トルクロッド受けを溶接します。

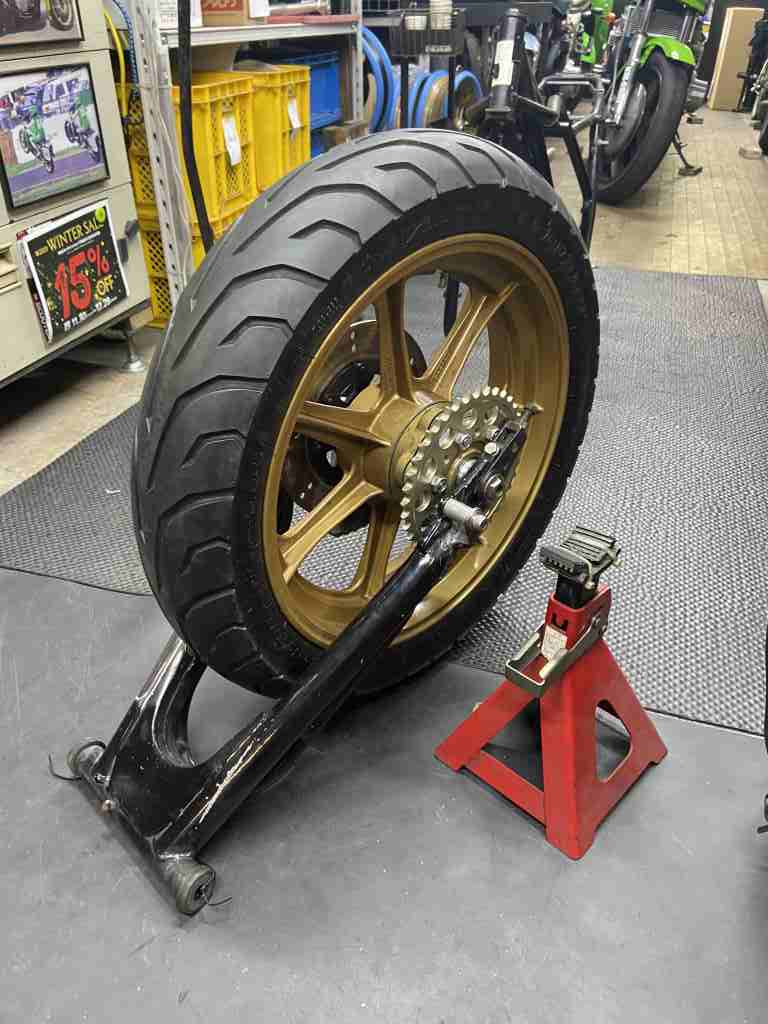

スイングアームとホイール周りを仮組し、各部の配置やクリアランスを確認します。

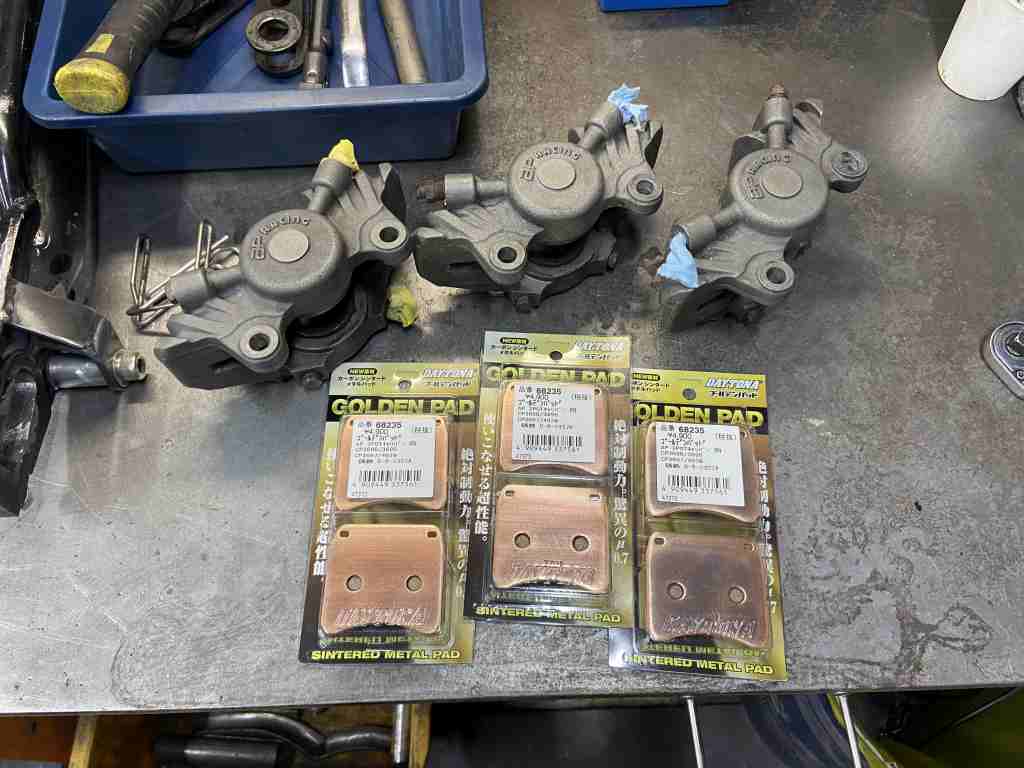

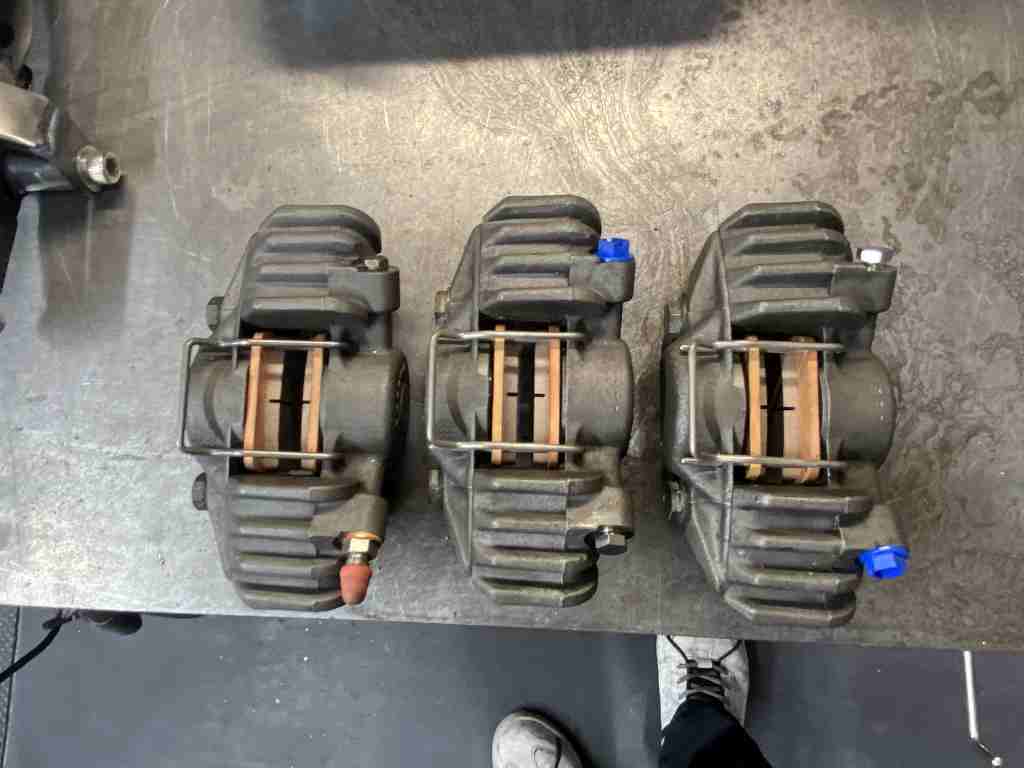

キャリパーはお持ち込みのロッキードです。パッドはデイトナゴールデンを使用します。

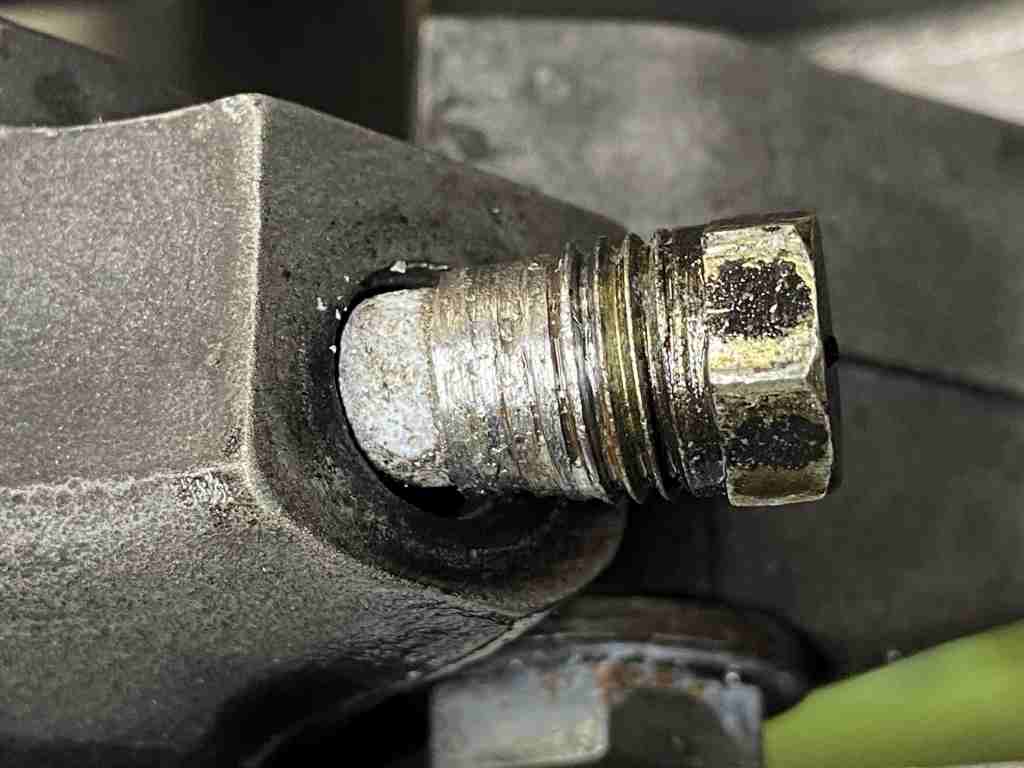

錆びたキャリパーのプラグ類は交換します。1ヶ所はネジがかじってしまいました。

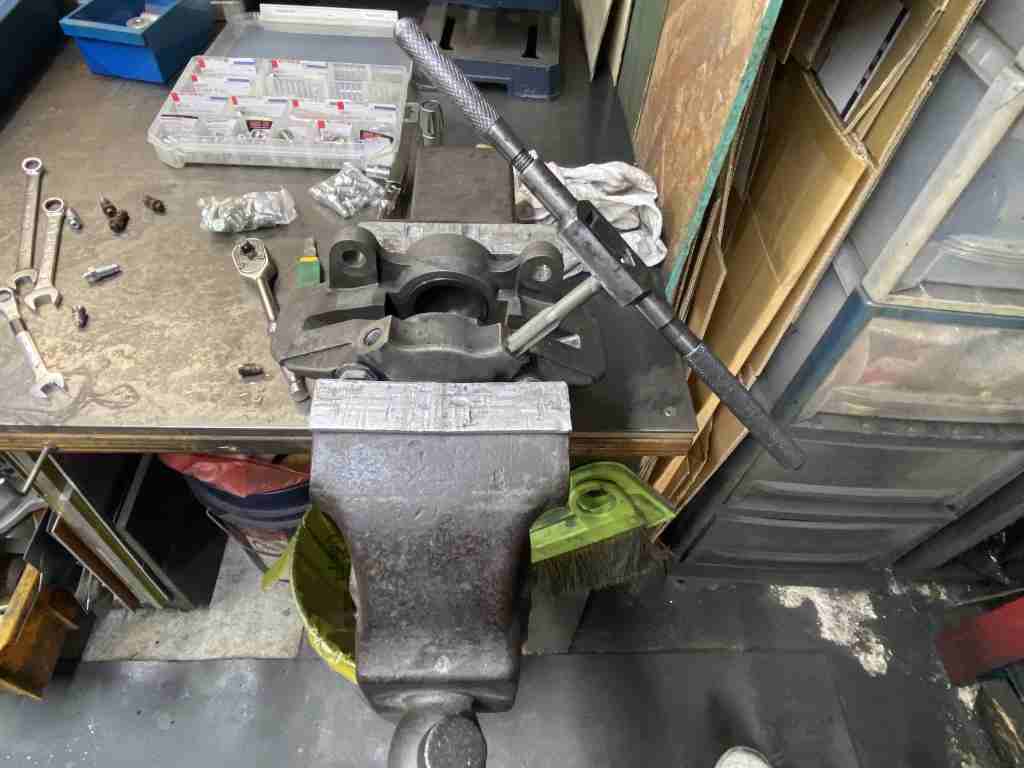

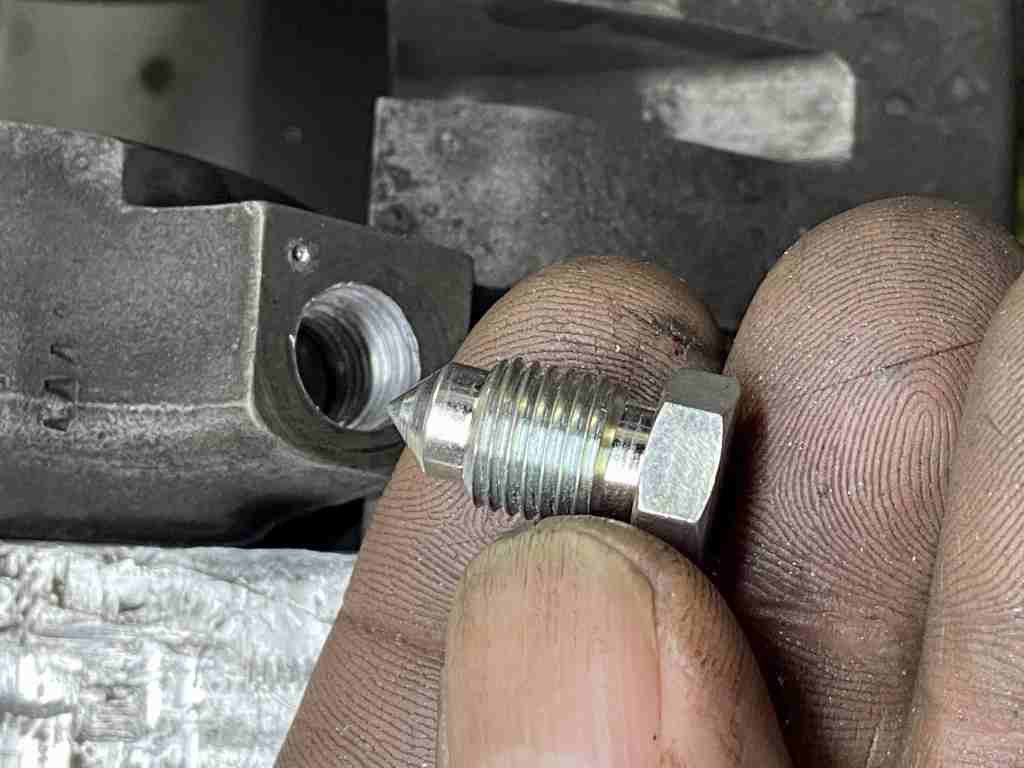

タップを立ててネジ山を修正します。



新しいプラグを取り付けます。



キャリパーの準備ができました。

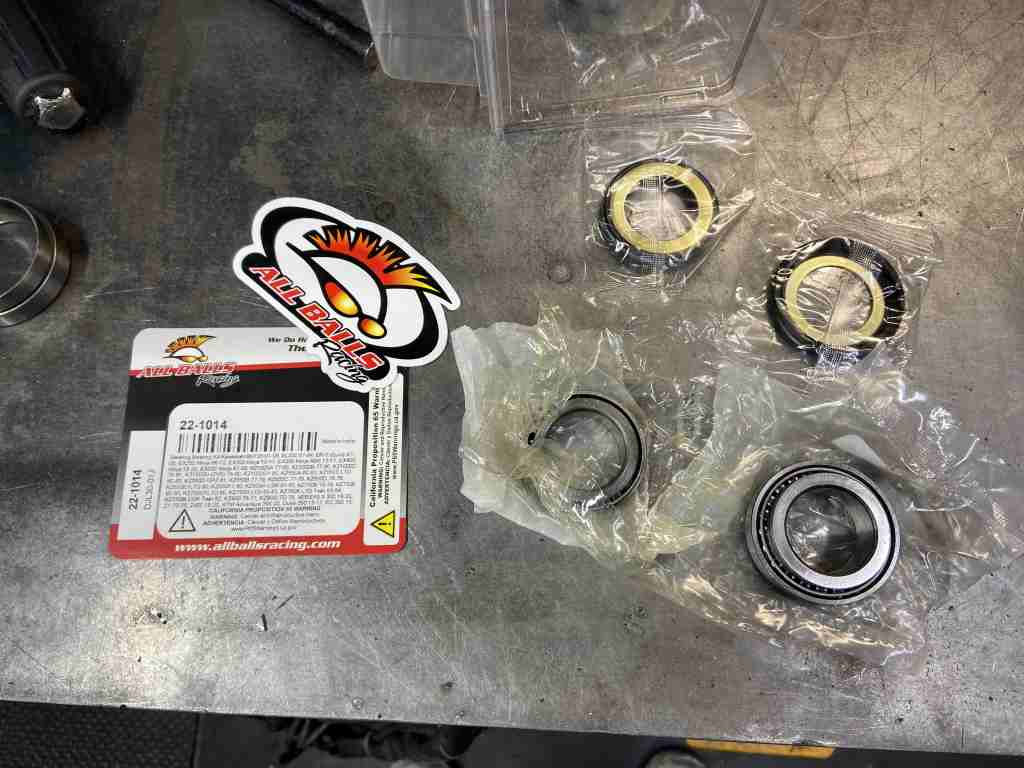

ステムベアリングは納期の関係から、今回はこちらを使用します。上下のダストシール付きです。

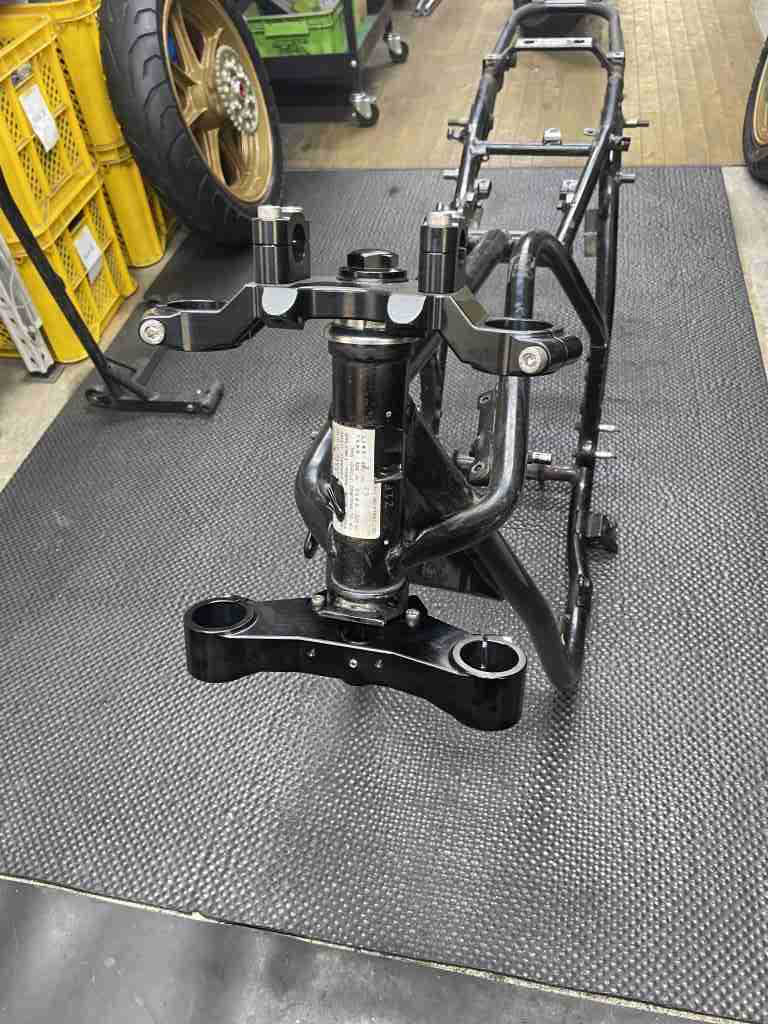

お持ち込みのPMCステムを組み付けます。

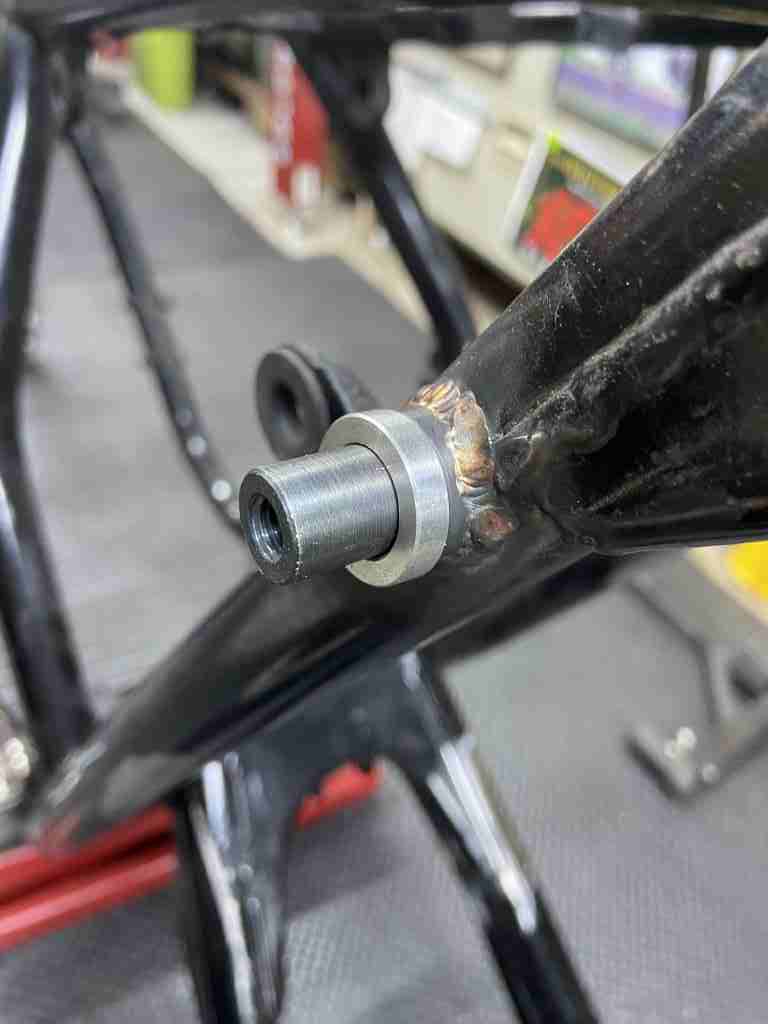

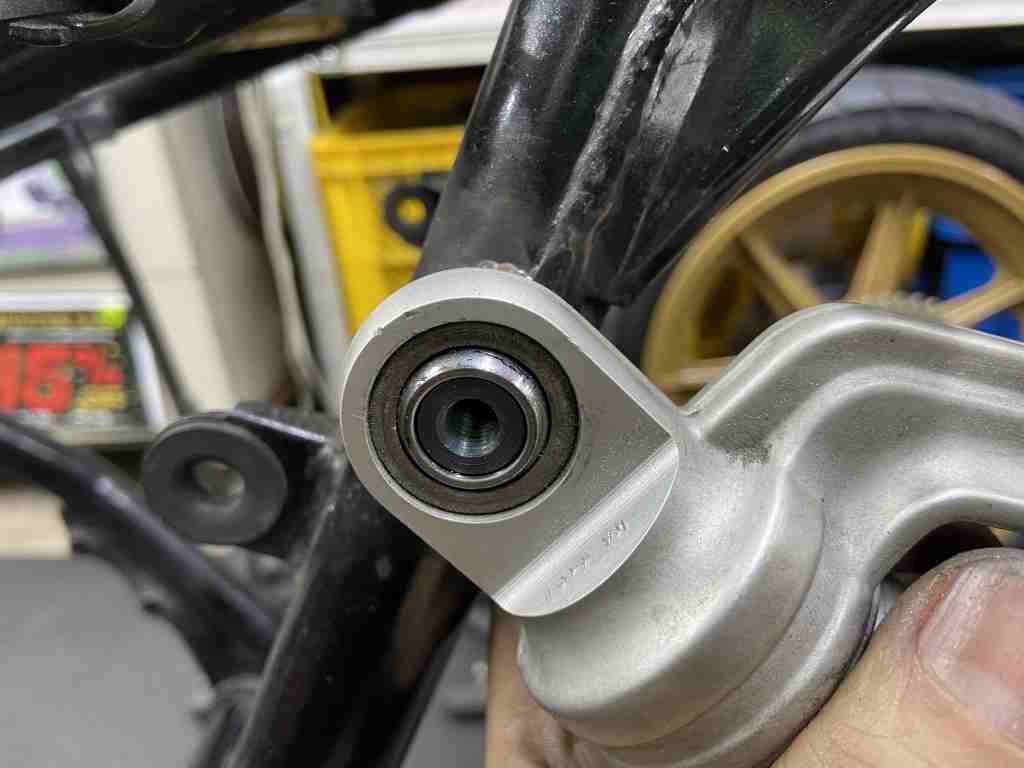

リヤのオーリンズは、アッパーマウントの幅が狭いので、5ミリのスペーサーを併用します。



リヤショックをセットします。

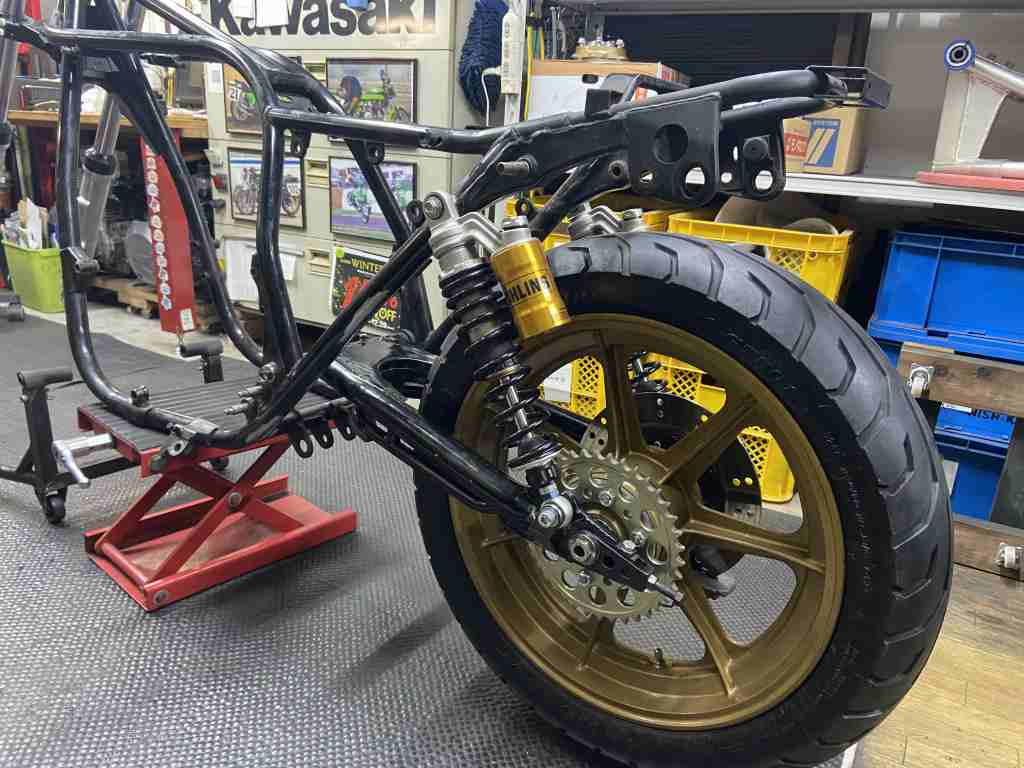

リヤ周りを組み立てます。

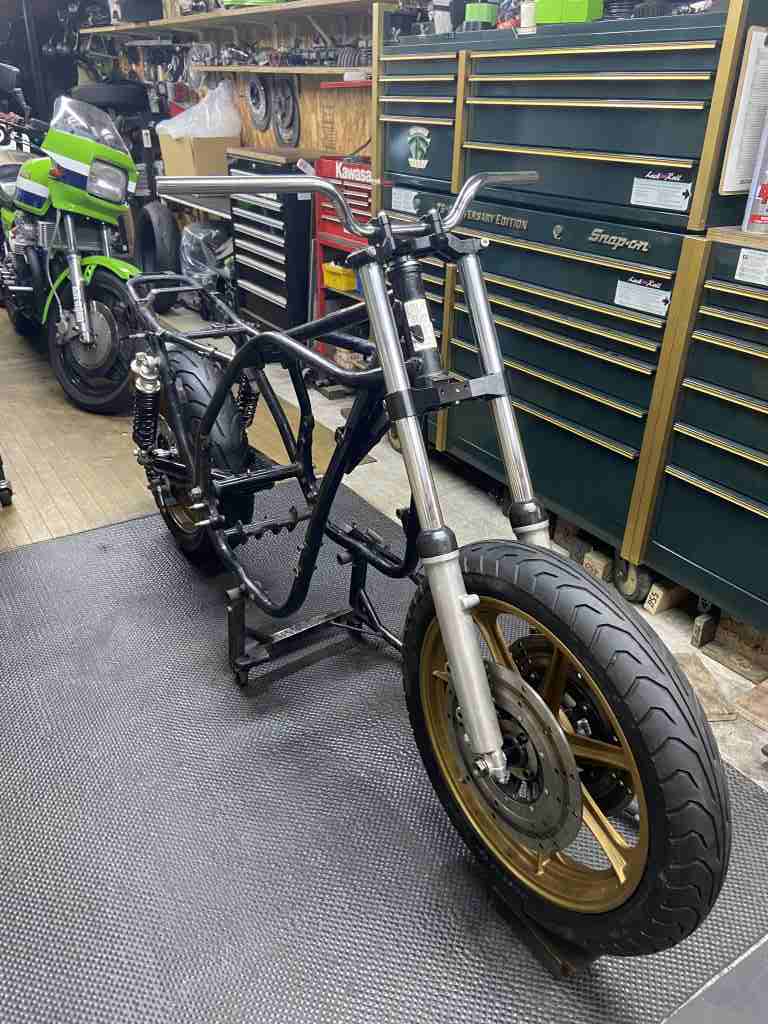

フロント周りも組付け、フレームを立ち上げます。

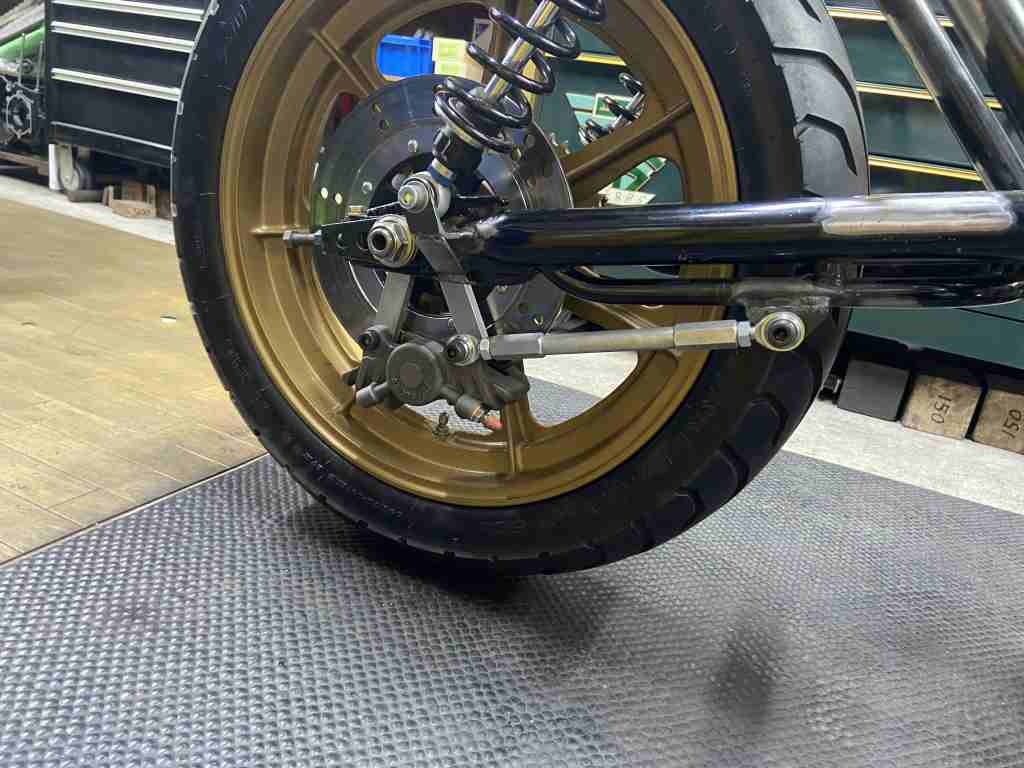

トルクロッドを現車合わせで製作し、取り付けます。
